Фундамент с погребом: как положить своими руками

Любое здание начинают строить именно с фундамента. В его обустройстве возможно несколько видов, но если планируется сделать погреб, то нужно выбрать такой вариант, который будет надежным и простым в обустройстве не только самого дома, но и подземного помещения.

Рассмотрим, как сделать прочный фундамент с погребом в загородном доме.

Загрузка ...Загрузка ... Загрузка ...

Виды подземных помещений

Перед началом работ по обустройству основания и строительства всего жилого дома, следует выбрать тип подземного хранилища, который будет обустраиваться. Есть несколько разновидностей, каждый из которых отличается своими достоинствами перед другими вариантами.

Фундамент с погребом

Фундамент с погребом

Погреб

Такое помещение делается для хранения в нём продовольственных припасов, свежих фруктов, овощей и солений, а также консервации и заготовок. Для длительного хранения необходимо сделать в погребе качественную вентиляцию и защиту от влаги, но обогрева помещения совершенно не требуется.

Помещение для технических инструментов и инвентаря

В подвальном помещении такого типа можно хранить бойлеры, стиральные машины и холодильники, а также коммуникационные агрегаты. За счёт спуска этого оборудования вниз, можно освободить полезную площадь жилого дома, избавившись от шумной техники в жилых комнатах.  В освободившемся пространстве можно сделать зоны отдыха и комнаты.

Дополнительной жилой этаж

Часто подвалы оборудуют под дополнительные помещения для отдыха, где делается бассейн, комната для бильярда или домашний кинотеатр. При обустройстве отопления и грамотной вентиляции, в подвале можно находиться длительное время, используя его в таком необычном ключе.

Мастерская

Некоторые владельцы занимаются ремонтом техники, которое часто становится хобби, как и творчество. В таком случае, в подвальном помещении можно сделать удобную мастерскую, в котором будет находиться владелец в процессе выполнения работ. Также можно хранить стройматериалы, который будет использоваться при ремонте или возведении других конструкций

Гараж

В подвальном помещении жилого дома можно сделать гараж, предварительно обустроить въезд для машины. По площади гаражное помещение должно вмещать в себя не только сам автомобили, но и инструменты, которые необходимы для его ремонта. Возможно обустройство смотровой ямы, при наличии которой можно вести серьёзные ремонтные работы автомобиля.

При составлении проекта дома важно рассмотреть назначение подвала в зависимости от целей его дальнейшего использования. Это существенно влияет на выбор фундамента, используемые материалы и их количество.

Фундамент с погребом

Фундамент с погребом

Разновидности фундамента с погребом

При строительстве жилого дома обустраивают фундамент сразу с предполагаемым погребом. Необходимо заранее рассчитать материалы, средства и время на выполнение работ. Вариантов обустройства фундамента с погребом может быть несколько.

По виду обустройства основание может быть монолитного или ленточного вида. Обустройство монолитного варианта будет существенно дороже аналогов, поскольку потребует значительного количества материала — железобетона.

Выбор варианта основания зависит не только от прихоти владельца, но, прежде всего, от качественного состава грунта. Совет могут дать лишь геологические фирмы, специалисты которого проведут анализ и выдадут заключение о том или ином варианте обустройства фундамента с подвалом для частного дома.

Столбчатый

Этот вид основания делается очень быстро, но отличается высокой стоимостью работ. Установка столбов, в зависимости от материалов изготовления, делается с использованием спецтехники.

При проектировании такого вида фундамента важно рассчитать необходимое количество опор, на который будет приходиться нагрузка всей конструкции. При таком фундаменте, как правило, не делают погреба.

Плитный

Такой вариант исполнения основания дома характеризуется большим объемом строительных работ. Главный принцип его обустройство — установка плиты как основания всей конструкции. Она же будет выполнять и функцию пола для погреба. Можно установить уже готовые плиты из железобетона, или залить их самостоятельно в опалубку.

Из недостатков плитного варианта можно отметить неудобный вход в дом, который потребует обустройства лестницы довольно сложной конфигурации.

Ленточный

Наиболее распространенный вариант среди владельцев загородных домов, который отличается особой прочностью. При строительстве этого типа можно получить качественное основание, которое отличается надежностью и долговечностью, также равномерной нагрузкой всей конструкции.

Все вертикальные части фундамента являются стенами погреба. Для всей работы можно провести вручную, включая рытью котлована.

Типовым вариантом обустройства ленточного фундамента является бетонная лента от полуметра в ширину и глубину, что зависит от высоты стен подземного хранилища.

Преимущества ленточного вида

Из преимуществ ленточного типа необходимо отметить:

  • Невысокая стоимость возведения сооружение;
  • Легкость и простота выполнения работ своими руками;
  • Высокое качество и надежность, срок службы более 50 лет;
  • Простота обустройства;
  • Защита от воды и теплоизоляция.
Недостатки

Из недостатков стоит обратить внимание на обязательную планировку основания конструкции. Если на этом этапе допустить хотя бы небольшие ошибки в технологии выполнения работы, то можно получить неустойчивые здание или сократить срок службы всей конструкции.

Во избежание этого при обустройстве следует изучить качественные характеристики почвы на месте строительства и определить уровень промерзание грунта в зимнее время. Качественный бетон обеспечит отсутствие трещин в основании, в которые обычно попадает вода.

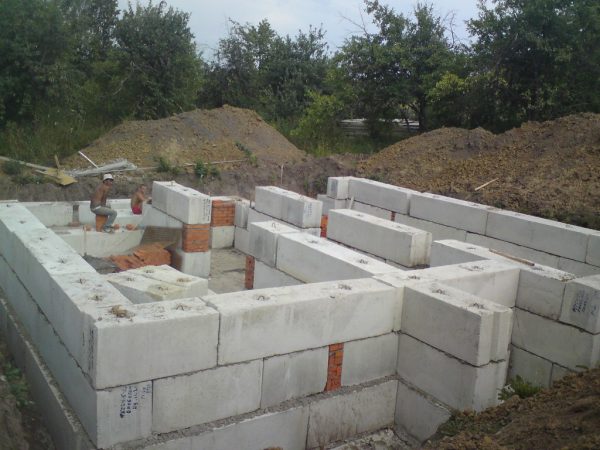

Блочный

Такой тип основания жилого дома является одной из разновидностей ленточного фундамента. Отличие заключается в использовании армированных блоков, за счет которых повышается скорость возведения постройки и сокращается время на обустройство стен. Блоки соединяются раствором бетона в минимальном количестве.

При усадке возможно растрескивание основании такого типа, поскольку блоки соединяются неплотно. Необходимо привлекать специалистов с оборудованием, избегая монтажа своими руками.

Следует выбрать ленточный фундамент для дома с погребом, заливка которого делается непосредственно на участке с постройкой.

Рекомендуем купить

Строительство ленточного фундамента с погребом своими руками

Перед началом работ необходимо подготовить: бетономешалку, лопату, песок и щебенку, цемент, сварочный аппарат и металлические прутья, проволоку для обвязки, резервуары и емкости для бетона, пилы, топоры и ножовки.

В начале строительных работ необходимо прочитать количество используемых материалов, которые потребуются для обустройства песчаной подушки, дренажной системы и бетонной заливки. В ходе работ определяют высоту фундамента, от которой зависит заглубление основы всей конструкции.

Потолки в погребе делаются с расчетом на среднестатистические показатели человека, который будет в нём передвигаться. Стандартная высота погреба 220 см или 240 см.

Глубина основания делается исходя из высоты стен конструкции. Не всегда представляется возможным сделать глубину до 2 м. Часто грунтовые воды проходят близко к поверхности или почва промерзает на полтора метра. В таком случае цоколь должен быть поднят до данного показателя. Повышение уровня происходит для всей конструкции, поэтому для входа должна быть обустроена лестница.

Специалисты рекомендуют уточнить уровень прохождения грунтовых вод и промерзания почвы до начала проектирования дома.

От высоты, на которой будет расположен первый этаж конструкции, зависит ширина основания и нагрузки всего дома. При расчетах к каждому показателю нужно добавить около 10% на запас, чтобы не пришлось приостанавливать строительные работы для того чтобы докупить материалы.

Фундамент с погребом

Фундамент с погребом

Последовательность выполнения работ

Возведение ленточного фундамента с погребом начинается с разметки участка. Ставят колышки и натягивают верёвки. Зачищают поверхность почвы и выравнивают её.

В зависимости от рельефа местности выбирается место, где будет расположена конструкция, и там ставится дополнительные колышки. Ровность канатов проверяется строительным уровнем, и если есть некоторая асимметрия, выполняют разметку заново. Специалисты рекомендуют проверять диагонали, которые должны сходиться по центру.

Копают котлован, используя мини-экскаватор. Данные работы можно провести и своими руками, на привлечение спецтехники существенно ускорят процесс. На дне ямы делается песчаная подушка толщиной 20 см. Песок тщательно уплотняется, слегка смачивается водой.

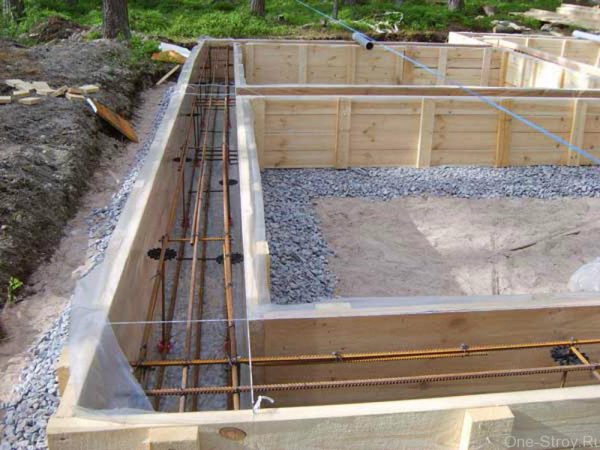

Делают опалубку, которая будет формировать каркас конструкции. Для изготовления необходимо использовать доски, пластик или металл. Лучше выбрать вариант из дерева, при котором все поверхности буду смачиваются водой для большей гладкости. Чтобы укрепить доски стоит использовать применить дополнительный брусья, поскольку вес конструкции достаточно велик и есть опасность разрушения опалубки.

Внутри выстроенного каркаса устанавливаются армирующие прутья, которые сделают фундамент прочным и устойчивым к нагрузкам, в том числе и на сдвиг. Арматура покрывается сеткой, дополнительно укрепляющей основание здания.

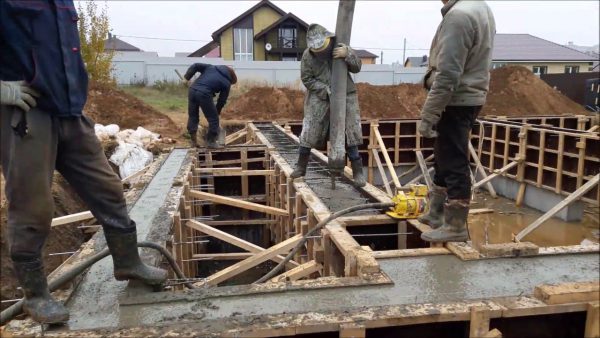

Обустроенная траншея заливается раствором бетона, при этом стараются соблюсти плавность и непрерывность работ. Каждый слой смеси тщательно уплотняется специальным оборудованием — виброрейкой. Если таковой нет, можно сделать это своими руками, слегка потряхивая каркас опалубки. Поверхность фундамента должна быть исключительно ровной.

Спустя месяц опалубка снимается, это время необходимо бетону для набора прочности. В жаркую погоду бетон необходимо смачивать водой, чтобы не возникали трещины и дефекты поверхности. После снятия опалубки начинают возведение стен, делают их защиту от воды и теплоизоляцию.

Плитный фундамент с погребом

Для обустройства фундамента в виде плиты необходимо начинать работы с выкапывания котлована. Он роется по глубине не только основания, но и погреба. Минимальная глубина такой яма должна быть 2 метра. Дно ямы выравнивают, чтобы при усадке конструкции не было перекоса.

Такие работы должны быть проведены своими руками, особенно, если для рытья применялся экскаватор, создающий неровные края стен ямы.

Обустраивают песчаную подушку, которая будет служить амортизатором, передавая нагрузку конструкции земле, в тоже время она защитить фундамент от воздействия влаги и грунтовых вод. Высота такой подушки должна быть 20 см, каждые 2 см песчаного слоя, обустраиваемого на дне ямы, должна производиться у трамбовка.

Фундамент с погребом

Фундамент с погребом

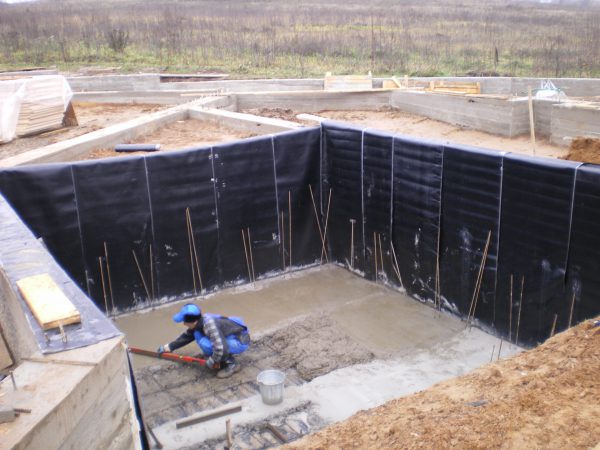

Для гидроизоляции погреба и фундамента специалисты рекомендуют использовать рубероид, который укладывается полосами внахлёст на 10 см, все соединения обрабатываются разогретой битумной мастикой.

Крайние участки ямы также необходимо гидроизолировать рубероидом внахлест на 50 см. Такая защита придаст конструкции устойчивость к воздействию влаги, грунтовых вод и атмосферных осадков.

При выборе рубероида стоит остановиться на пленочном варианте, поскольку он наиболее прочный и может слегка растягиваться. Затем делается каркас из арматуры диаметром 6 мм. Размеры ячеек должны быть не менее 50*50 см.

По высоте каркас должен быть 60 см. По окончанию работ конструкция заливается бетоном для формирования плиты. Все материалы, которые используются в строительстве, должны быть качественными и изготовленными в заводских условиях.

Если нет возможности купить заводской бетон, стоит сделать его самостоятельно в бетономешалке. Материала потребуется довольно много, поскольку слой бетонной заливки должен составить не менее 30 см.

Как только бетон затвердеет, на нём делают каркас из деревянных досок, внутрь которого закладывают стальные пруты и заливают бетонным раствором стены подземного хранилища.

Такой способ обустройства фундамента требует серьезных финансовых затрат и продолжительного времени обустройства, но он наиболее прочный из всех возможных вариантов основания конструкции, и может прослужить более 100 лет

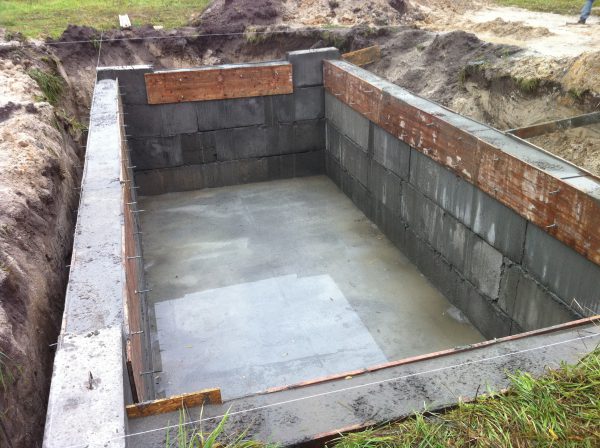

Погреб своими руками

Фундамент для дома с подвалом: как сделать кладку кирпича

Фундамент для дома с цокольным этажом обойдется при строительстве дороже, чем дом без цоколя. Но расходы покроются при эксплуатации строения. Цоколь, фундамент дома, является некоей прослойкой, гидроизоляционным барьером от воды и холода, проникающих в строение снаружи, в том числе от грунта.

Более того, цоколь в доме позволит значительно увеличить используемую жилую площадь. Если все работы провести правильно и по выверенным технологиям, ремонт цоколя не понадобится очень долгое время.

Загрузка ...Загрузка ... Загрузка ...

Фундамент для дома с подвалом

Цоколем или помещением под подвал специалисты называют пространства дома, заглубленные в землю на 2 метра и более. Такой высоты потолков вполне достаточно, чтобы сделать в цокольном этаже склад, погреб или мастерскую, или иное техническое помещение цокольного этажа своими руками.

Фундамент для дома с подвалом

Фундамент для дома с подвалом Если возникает необходимость обустройства жилой зоны, то потолки необходимо поднять на 40-50 сантиметров выше, тогда это будет полноценный цокольный этаж, фундамент прочного дома.

По строительным нормам и правила «цокольным этажом» поднимают помещение, которое находится в земле не более чем на половину высоты стен.

Когда строят основание дома, в цоколе необходимо продумать и качественно сделать вентиляцию, которая обеспечит правильный воздухообмен, выводя скапливающийся газ радон, имеющийся во всех ямах и котлованах, а также в помещениях под землей.

Если не отвести скопления газа в подвале, то ремонт цоколя будет невозможен – нахождение человека в таком пространстве чревато вредом здоровью.

Выбор конструкции фундамента

При строительстве цоколя в доме, его пол будет расположен ниже уровня грунтовых вод, необходимо сделать анализ прохождения воды в почве в течение года.

Если он достаточно низок, то можно углубить фундамент с цокольным этажом ещё на несколько метров ниже. Тогда без особых проблем используется ленточный или фундамент цокольного этажа монолитного типа.

При высоком уровне грунтовых вод (УГВ) стоит предпочесть монолитное обустройство основания, поскольку особенность конструкции позволяет большее противостояние проникновению влаги, а также предотвращает проникновение воды в цоколь и подвал.

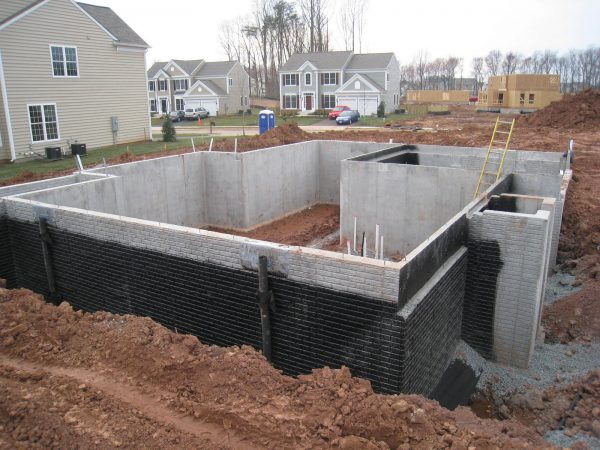

Параллельно необходимо делать качественный гидроизоляционный слой. Строительство дома значительно упрощается, поскольку монолитный фундамент под цокольный этаж своими руками очень легко возводится без специальной техники и посторонней помощи.

При выборе варианта его исполнения, когда в основании будет размещена плита, необходимо или заливать котлован раствором цемента с армированием, или доставлять к месту стройки заводские готовые железобетонные элементы.

При высоком уровне грунтовых вод себя отлично зарекомендовал и фундамент для цокольного этажа свайного типа.

Ленточный фундамент дома с подвалом удобен и прост в исполнении, достаточно надежен, но при высоком уровне воды в почве нужно дополнительно оборудовать дренажную систему. Её обустройство позволяет отводить влагу от стен дома и основания, что не позволит ей разрушить материал подошвы.

Проводы ремонт цоколя необходимо помнить, что дрены имеют свойство со временем забиваться и терять свой функционал. Важно регулярно проводить профилактические меры, не допуская засоров или повреждений.

Монолитный

Тип такого основания можно считать самым доступным, но именно такое обустройство считается максимально надежным и удобным с многих точек зрения. Такой фундамент может выдерживать очень сильные нагрузки, которые дают двухэтажные дома, но даже если будет выстроен коттедж из трех этажей – основание с задачей справится.

Обустройство делается в глубоком котловане, для которого увеличивают на полметра глубину для обустройства подушки из песчано-гравийной смеси. Именно на ней и будет расположено монолитное основание дома для последующей укладки плит.

Подушка заливается слоем бетона в несколько сантиметров.  Поверх укладывают гидроизоляцию и снова заливают бетоном. Затем делается армирующая сетка, позволяющая надежно защитить фундамент дома. На арматуру снова заливают раствор бетона в 20-30 сантиметров.

Фундамент для дома с подвалом

Фундамент для дома с подвалом

Этот фундамент называют ещё плавающим, поскольку при движении грунта он будет вместе с ним приподниматься и опускаться. Такое основание делается в большинстве случаев, когда нужно сделать цоколь дома самостоятельно.

Ленточный

Ещё одним распространенным типом основания в строительстве загородных домов является ленточное обустройство цоколя. Этот вариант конструкции просто обязателен в случаях, когда возводят дом небольшого размера, причем на местности, где грунтовые воды довольно далеки от поверхности.

Основание делается своими руками достаточно легко. Ленточное основание очень доступно в ценовой категории и способно сделать смету достаточно экономной.  Надежность конструкции незначительно, но уступает монолитному способу возведения.

Цоколь дома делается прямо под жилыми помещениями коттеджа, причем он имеет общие со всем строением стены. Это удобно, потому что подвал тогда можно разделить на определенные секции, каждая из которых будет использоваться независимо от остальных.

Есть два основных типа ленточного фундамента, которые наиболее часто встречаются в строительстве:

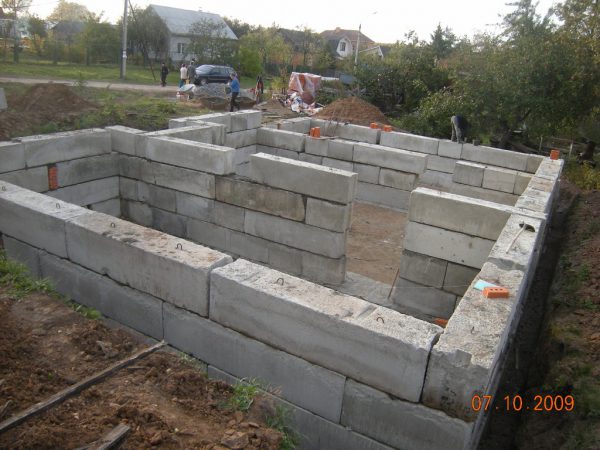

  • Блочный тип строительства из блоков из ФБС или железобетона. Ленточный фундамент под ключ делают быстро и легко, поскольку монтаж блоков очень прост. Дома такого типа строят только на устойчивом плотном грунте с низким залеганием воды в почве;
  • Монолитный способ ленточного фундамента почти аналогичен блочному, только перед постройкой основания засыпается подушка, как и с вариантом, где в основании лежит плита. После этого делается опалубка, в неё кладется армирующая сетка и заливается бетонная смесь. Если необходимо возвести фундамент для дома с подвалом своими руками, то чаще всего делают именно ленточное основание монолитного типа.

Для основания такого типа крайне необходима кирпичная кладка. В случае блочной или монолитной конструкции, кладка может выровнять уровень строительства по горизонтали.

Кирпичный цоколь на ленточном фундаменте является оптимальным вариантом, поскольку кладка не требует особых знаний и инструментов и может быть сделана самостоятельно.

Выравнивание цоколя фундамента требует обязательного монтажа гидроизоляции, в таком случае рубероид укладывается внахлест, выступая за края на несколько сантиметров.

По окончании работ излишки удаляют по краю, где проходит кирпичная кладка. Для расчета количества кирпичного материала удобно использовать онлайн калькулятор для получения объема требующегося материала.

Из данных потребуются размер укладываемого кирпича на фундамент, какая будет кладка сделана по толщине, а также площадь стен поверхности.

Фундамент для дома с подвалом

Фундамент для дома с подвалом

Свайный

Дома на сваях строятся все чаще, поскольку такое основание выглядит более надежным и прочным. Такой независимый вариант обустройства цоколя дома может быть сделан в любой сезон и при любом уровне прохождения грунтовых вод. Особенно удачно такое исполнение подойдет для дома на склоне, даже если он довольно крутой.

В таком случае цоколь, вдобавок ко всему, будет обладать большим количеством естественного освещения. Сваи способны противостоять нагрузкам, прочно удерживая здание, а также не подвержены воздействию воды.

Постройку дома на сваях доверяют профессионалам, поскольку необходимы специальные инструменты, знания технологий и обязательный опыт работ. Перед началом работ требуется изготовление проекта.

Проект требуется не только для постройки основания дома, но и в случае, когда проводится ремонт цоколя, независимо от того, будет ли он капитальным или восстанавливать придется только некоторые элементы конструкции.

Цоколь для свайного фундамента очень неплох, если сравнивать с типовым ленточным его устройством. Все сваи подбирают по характеристикам по местности и грунту, где ведется строительство. Необходимо учесть большое количество нюансов, которые неизвестны строителям без опыта работы. К примеру, для одинаковых домов может использоваться разное количество свай.

При свайном основании необходимо особенно тщательно отделать цоколь, поскольку подвальным помещением выполняется основная защита от воды и холода.

В отделке можно применять разные облицовочные материалы, делая при этом дополнительные слои гидроизоляции и защиты от потери домом тепла. В таком варианте проще всего сделать цокольный этаж для жилья.

Сваи, которые представляют собой фундамент с цоколем свайно-винтового типа, в эксплуатации служат столько же, сколько и монолитное основание.

Но сваи, построенные на этапе возведения дома, нельзя увеличивать или уменьшать в процессе эксплуатации, поскольку это приедет к негативным последствиям и может обрушить весь дом.

Для каждого строения количество и тип свай подбирается индивидуально.

Обустройство отмостки для цоколя дома

Фундамент с подвалом под ключ делается ля защиты от воды и влаги из грунта, усилением этих качеств будет расположенная по всему периметру отмостка.

Такая система водоотведения вполне выполнима своими руками. Если сделать её качественно, то можно не думать о проникновении воды внутрь строения и подтоплении подвальных помещений. Более того, отмостка часто становится частью декора фасада здания.

Верхнюю часть конструкции можно сделать из щебня, кирпича, гравия, бетона, асфальта и прочих материалов. Основа выбирается  в зависимости от верха, но при любом варианте должна быть очень качественная гидроизоляция, равно как и теплозащита.

Цоколь дома при таком обустройстве будет испытывать минимальное воздействие агрессивной окружающей среды.

Отмостку по ширине делают по карнизам крыш и на основе качества грунта на участке. Как правило, этот показатель на 25 см шире, чем стоки карнизов.

Можно сделать эти работы самостоятельно, а можно пригласить специалистов, которые смогут учесть все особенности конфигурации дома.

На сухом и устойчивом грунте и доме на столбчатом основании делать отмостку смысла особого не имеет, но в местах стока с крыши воды нужно сделать небольшую защиту от размытия грунта от ливневых потоков.

В некоторых случаях отмостка становится единственным барьером от воды, стремящейся внутрь дома. Если сделать все работы качественно и с соблюдением технологий, то такая система может справиться с поставленной задачей.

Фундамент для дома с подвалом

Фундамент для дома с подвалом

Рекомендуем купить

Заключение

Построить фундамент под дом с подвалом возможно и своими руками при любых условиях. Главное учесть тип грунта, подземные воды, климат, этажность дома и прочие факторы, вплоть до материалов, используемых для возведения коттеджа.

Все строительные работы необходимо согласовывать со специальными органами, которые контролируют застройку в том или ином секторе и могут даль дельные советы по выбору типа основания сооружения.

Фундамент монолитная Плита 10x12. Строю сам впервые.

Идеальный фундамент для коттеджа с подвалом — популярные варианты


Содержание:
1. Какой фундамент подходит для домов с цоколем
2. Плиточный
3. Ленточный
4. Заключение и видео

Мечтая построить собственный дом, многие люди живо представляют, какой он будет в итоге – сколько этажей, сколько комнат, какую площадь он сможет занять.

Подобного рода вопросы критичны и от них напрямую зависит подход к строительству.

Одна из таких тем – нужен ли в доме цокольный этаж или подвал.

Подвальное помещение дает много бонусов своему владельцу – дополнительные территории для хранения инструментов и солений, там можно установить котельную. А если углубиться в землю еще больше, то можно и вовсе выстроить мастерскую, домашний кинотеатр или прачечную.

Однако такого рода помещения хорошо удорожают строительство.

Выбирая постройку с подвалом нужно достаточно серьезно подойти к теме укладки фундамента www.fundamenty-dlya-doma.ru. Ведь он не только основа дома, но и тепло и гидроизоляция. В этом вопросе нельзя экономить, используя самый дешевый вариант – нужно делать выбор на основании множественных факторов, таких как, например, тип грунта, тяжесть предполагаемого дома или близость подземных вод. Подробности вы сможете найти на сайте Fundamenty-dlya-Doma.ru

Какой фундамент подходит для домов с цоколем

В строительстве малоэтажного жилья чаще всего используются столбчатый, ленточный, плиточный и свайный фундамент. Для строительства помещений с подвалами столбчатый и свайный варианты не подходят из-за сложностей, которые могут возникнуть при устройстве цоколя.

Наиболее часто в домах с подвальными помещениями используется плиточный или ленточный фундамент.

Выбирая из этих двух вариантов нужно оценивать качество грунта, а также близость подземных вод. Если грунт не сейсмоустойчив, а вода близко, то больше подойдет в качестве фундамента единая бетонная плита.

Плиточный

Плиточный фундамент представляет собой единую монолитную железобетонную конструкцию, которую укладывают сразу под все здание. Еще плюсы этого основания – он может выдержать практически любой вес здания, а также при подъеме грунтовых вод поднимается вместе с домом.

Процесс укладывания такого фундамента сводится к следующим этапам:

  1. Выкапывается яма примерно на полметра ниже предполагаемого уровня пола подвала и засыпается щебнем или песком на 20-30 см. Полученный слой хорошенько проливается водой.
  2. Далее идет слой бетона, желательно не менее 5 см.
  3. Прокладывается слой любой гидроизоляции (как правило, рубероид)
  4. Выливается еще один слой бетона.
  5. Еще один промежуточный слой из железной арматуры и теплоизоляционного материала.
  6. Закрывается третьим слоем бетона, но на этот раз слоем не менее 25 см.

Выполнив эти работы можно приступать к постройке стен подвального помещения, их также необходимо армировать для увеличения прочности и закрывать гидроизоляцией во избежание нарушения конструкции из-за намокания.

Ленточный

Ленточный фундамент может быть двух типов – блочный, в этом случае фундамент укладывается готовыми кирпичами или монолитный, то есть заливается аналогично плиточному, но с использованием опалубки.

В блочном ленточном фундаменте прельщает скорость и простота сборки.

Монолитный ленточный фундамент используется наиболее часто в строительстве частных домов и других малоэтажных строений с подвалами. В процессе укладки сначала выстилается песочно-щебневой слой, формируется опалубка и в нее укладывается бетон. Далее слои повторяются аналогично работе с монолитным фундаментом (гидроизоляция, бетон, арматура, теплоизоляция и завершающий слой бетона).

Ленточный фундамент достаточно надежен и его удобство в том, что его можно применить в зданиях любой формы и любой площади. Собирать такой фундамент гораздо быстрее и проще, чем устилать плиточный монолит. Хотя и тот и другой способы достаточно дорогостоящие и требуют от исполнителей навыков и умений.

Стоит отметить, что в домах с подвалами есть опасность отравления газом радоном – он может скапливаться в нижних подземных этажах помещения, попадая туда из грунта. Во избежание подобного рода отравлений можно в процессе закладывания грунта вывести трубы из песчано-щебневого слоя наверх.

Заключение и видео

Эти знания помогут возвести основательный и стойкий фундамент, который не будет подвержен ни подмыванию грунта, ни усадке дома.

Фундамент с подвалом своими руками

Для частного дома подвал является достаточно функциональной его частью. Сделать фундамент с подвалом можно достаточно просто, для этого не нужно делать ничего особенного.

Подвал можно устроить только при устройстве фундамента определенного типа. Всего на данный момент существует три основных типа фундаментов:

  • Столбчатые фундаменты;
  • Ленточные фундаменты;
  • Плитные фундаменты.

    Фундамент с подвалом

Сделать подвал при устройстве фундамента столбчатого типа, можно, но при этом столбы должны быть достаточно высокими, что не очень удобно. Кроме того, приходится устраивать хорошую забирку, что влечет дополнительные затраты сил и средств.

Если речь идет о плитном фундаменте, то строительство подвала предполагает, что сам фундамент станет полом подвала, что неправильно. Кроме того, опять-таки нужно поднимать цоколь, то есть поднимать уровень пола. В таком случае придется строить и лестницу для входа в дом.

Наиболее оптимальным типом фундамента для устройства подвала считается фундамент, построенный по ленточной технологии.

Сделать такой фундамент можно своими руками. Технология устройства ленточного фундамента с подвалом своими руками предполагает сразу несколько этапов:

  • Подготовка и расчет;
  • Разметка;
  • Земельные работы;
  • Устройство опалубки;
  • Устройство арматурного каркаса;
  • Заливка бетона;
  • Распалубка, гидроизоляция и обратная засыпка;
  • Земельные работы.

Подготовка и расчет

Все подготовительные работы имеют своей целью обеспечить непрерывность строительства. Поэтому в подготовку входит и расчет фундамента, и закупка всех необходимых инструментов и материалов.

В зависимости от того, какой высоты должен быть подвал, рассчитывается высота ленты фундамента. При выборе необходимой высоты нужно брать в расчет тот факт, что, скорее всего не будет возможности заложить фундамент на необходимой глубине. Как правило, подвал делается высотой минимум 1,7 метра, чтобы в нем свободно становился человек среднестатистического роста. При этом глубина закладки должна быть точно такой же.

Утепление фундамента

Однако, во-первых, такой фундамент будет очень затратным, во-вторых, очень часто глубина залегания грунтовых вод находится выше, чем данная отметка, поэтому углубить фундамент настолько просто нет возможности.

В таком случае нужно устраивать высокий цоколь. При этом для большего комфорта высоту подвала можно сделать больше, чем 1,7 метра. Тогда придется делать небольшое крыльцо, то есть лестницу, так как перекрытие, то есть пол, будет располагаться немного выше уровня грунта.

В общем, при выборе высоты подвала нужно учитывать многие факторы. Не стоит забывать и про расчет самого фундамента. Про его несущую способность говорить не стоит, так как она просто огромна. А вот рассчитать фундамент на сжатие и растяжение стоит.

Это особенно актуально, так как с одной стороны на фундамент с боку будет действовать огромная сила, создаваемая давлением грунта, а со второй стороны её ничего не будет компенсировать, так как там будет свободное пространство подвала. Таким образом, в фундаменте возникнет напряжение, которое способно просто расколоть фундамент на части, что очень часто и происходит.

После того, как с размерами фундамента с подвалом определились, нужно произвести расчет материалов, которые необходимо затратить на то, чтобы сделать такой фундамент. Это позволит произвести их закупку.

Для того чтобы произвести расчет материалов, нужно определиться с тем, из каких материалов будет устраиваться фундамент. Как правило, своими руками делают монолитный железобетонный фундамент. Такой фундамент реально сделать своими руками даже одному человеку.

Часто для таких фундаментов с подвалом используют железобетонные плиты. Фундамент получается сборным железобетонным. Для устройства такого типа ленточного фундамента необходима специальная грузоподъемная техника, поэтому сделать такой фундамент своими руками просто не возможно.

Самым оптимальным типом будет именно монолитный ленточный фундамент.

  • 3 части песка;
  • 1 часть цемента;
  • 4 части щебня;
  • Примерно 1 часть воды.
  • Более конкретные цифры нужно высчитывать. Однако, следует отметить, что такие пропорции пригодны только для марки цемента начиная от М500.

    Бетон заливается слоями с последующим уплотнением каждого слоя. Уплотнение осуществляется штыковкой.

    После того, как бетон залит, сверху на опалубке нужно установить П-образные перемычки для придания большей жесткости всей опалубке.

    Распалубка, гидроизоляция и обратная засыпка

    Распалубку производят только после полного застывания бетона, что достигается на второй неделе после заливки.

    Распалубка включает в себя простое снятие опалубки. После этого можно делать гидроизоляцию, а можно приступать к отрывке котлована, то есть к отрывке того пространства, которое располагается внутри опалубки – это и будет пространством для подвала. Следует отметить, ч то такую работу можно было делать ещё на этапе отрывки траншеи на сам фундамент, однако тогда возникнет ряд трудностей с устройством опалубки.

    Итак, после того, как сняли опалубку, можно выполнить обратную засыпку, которая выполняется только с внешней стороны фундамента.

    После этого можно приступать к гидроизоляции фундамента. Боковую гидроизоляцию лучше всего выполнять после отрывки котлована. Гидроизоляцию внешней стороны фундамента нужно сделать ещё до начала засыпки, если такая работа вообще планируется. Часто фундамент оставляют без гидроизоляционного слоя. В таком случае нужно исключить попадание большого количества влаги на него, что достигается устройством отмостки и различных дренажных систем.

    Земельные работы

    Последним этапом становится отрывка котлована на пространство подвала. Однако, как уже было сказано, это можно сделать ещё на предыдущих этапах. К слову говоря, к устройству фундамента этот этап вообще никакого отношения не имеет, но его наличие предполагается.

    Итак, отрывку производят с полным выносом грунта, так как все пространство нужно для устройства собственно подвала.

    После того, как котлован вырыт, нужно произвести выравнивание дна. Это можно сделать с устройством щебеночной подушки. Такая подушка должна иметь минимум 10 сантиметров в толщину. Щебень наносится на дно котлована и разравнивается. Кроме того, щебень нужно утрамбовать. Это можно осуществить при помощи специальной машины. Как правило, такой машины нет, поэтому используют различные ручные трамбовки, которые изготавливаются собственноручно из любых подходящих для этого материалов.

     Дальше, после устройство несущего слоя, на него заливается слой бетона, который является выравнивающим. Если рядом расположены грунтовые воды, то нужно устроить дополнительную гидроизоляцию. С этой целью по всей поверхности щебеночного слоя настилают рубероид, который наверх заливается минимум пятисантиметровым слоем цементного раствора. Стоит отметить, что и щебеночный слой и цементный должны вплотную прилегать к стенкам фундамента.

    После устройства пола, можно приступать к гидроизоляции стенок подвала, то есть стен самого фундамента. Это можно делать при помощи битума или любой другой обмазочной и проникающей гидроизоляции.

    Как ровно залить ленту фундамента

    При устройстве ленточного фундамента, часто возникает вопрос, как сделать её ровной. Вообще очень важно сделать ленту не столько ровной, сколько равномерной, чтобы обеспечить равномерную осадку фундамента.

    Для этого в опалубку забивают гвозди. От дна траншеи отмеряют определенное расстояние, которое соответствует расчетной высоте ленты фундамента, и на этом месте в опалубку с внутренней стороны сбоку вбивают гвоздь. Так делают по всей длине опалубки, при этом расстояние по длине фундамента между гвоздями должно быть не больше одного метра.

    Дальше бетон заливается по уровню гвоздей, что и обеспечивает ровность ленты фундамента. Дальше выравнивают верхнюю часть фундамента для устройства цокольного этажа помещения.Такой подвал или погреб будет ровным и надежным.

    Как сделать подвал в частном доме с ленточным фундаментом своими руками: Пошагово +Видео

    подвал под домомКак правило, при строительстве загородного дома в проекте предусматривается сооружение подвального помещения. Подвал – очень полезная и многофункциональная часть дома, где может храниться не только домашняя консервация, но и садовая утварь, инструменты, заготавливаться вино, а при желании подвал можно переоборудовать в жилую комнату.

    подвал в частном доме котлован

    Как построить дом с подвалом?

    Если дом построен из тяжелых материалов, имеет ленточный фундамент, то будет целесообразней продумать подвал заранее, это поможет сэкономить на материалах. Подвалы в подобных домах имеют планировку первого этажа. Рекомендуемая высота стен 180-220 см.

    гидроизоляция подвалаДля начала при помощи спецтехники или вручную выкапывается котлован, размер которого превышает планируемый подвал на 30-50 см. Дно котлована укрепляется песчано-щебневой подушкой. На подушку устанавливается бетонная стена, служащая фундаментом для всего здания. Чтобы гидроизолировать подвал, на бетонную плиту укладывают 2-3 слоя рубероида. Поверх рубероида снова заливается бетонный слой, на который будут опираться стены подвала.

    В зависимости от проекта дома, стены возводятся из кирпича, дерева, пеноблоков или других материалов. Чтобы гидроизолировать подвал изнутри применяются различные материалы, мастики, рулонные изоляторы и прочее.

    Во избежание сырости в подвале обязательно предусмотрите вентиляцию. Если подвал будет использоваться в качестве жилого помещения советуем утеплить стены. Лучшим утеплителем будет служить пенопласт, этот пожаростойкий материал имеет хорошую теплопроводимость. Пенопластом можно утеплить также пол.гидроизоляция подвалаПол подвала может быть бетонным, деревянным, выложен плиткой или линолеумом. Чтобы обеспечить ровную поверхность, на железобетонный пол укладывают отделочные материалы.

    Как сделать подвал в уже построенном доме?

    Но что делать, если при строительстве дома подвал не был предусмотрен?

    подвал в уже построенном домеВ таком случае подвал можно построить своими руками, правда, для обладателей тяжелых домов эта задача несколько усложниться, тогда как хозяевам маленьких деревянных дач вполне под силу быстро сделать подвал без особых сложностей.

    В первую очередь, необходимо определиться с уровнем вод на вашем участке. Если грунтовые воды находится близко к фундаменту дома, то в подвале будет собираться вода. Тогда лучше ограничиться неглубоким подпольем высотой в 120-150 см.

    Если при исследовании участка было определено, что грунтовые воды не повредят строительству подвала, можете приступать к выбору места для подвала. Как правило, подвалы строят под кухней или коридором.

    подвал в готовом домеЧтобы сэкономить на строительстве и материалах специалисты рекомендуют строить подвал не под всем домом, а под его частью. В таком случае у подвала будут собственные стены из кирпича, бетона или железобетона.

    1. На обозначенном месте, по периметру стены выкапывается яма глубиной 150 см.
    2. На пол и стены укладываются плиты из асбестоцемента.
    3. Далее следует несколько слоев гидроизоляции.
    4. Пол заливается бетоном с помощью армирования.
    5. Стены тоже выполняют из бетона

    Очень важно выполнить гидроизоляцию подвала внутри или снаружи.

    подвал своими рукамиТак как помещение размещенное на такой глубине будет значительно подвергаться влаге. При сухом грунте советуют обработать стены битумом, а если грунт влажный, – оклеивают рубероидом или полиэтиленовой пленкой.

    Для обеспечения вентиляции, под потолком подвала укладывают вытяжную трубу, выходящую на улицу или через дом. Вентиляция необходима для проникновения в подвал свежего воздуха, от чего напрямую зависит длительность хранения продуктов. Трубу, ведущую на улицу, накрывают своеобразной крышей, чтобы избегаать попадание снега или дождевой воды в погреб. Специалисты советуют использовать трубу диаметром не менее 140х140 мм.отмостка вокруг подвала

    Существует оборудование, которое создает в подвале искусственную вентиляцию, но оно достаточно дорогостоящее и применять его без крайней необходимости не советуют.

    Следует позаботиться об отмостке вокруг подвала, она препятствует проникновению дождевой или талой воды к стенам подвала. Вода понемногу просачивается внутрь помещения, тогда подвал наполняется сыростью, может появиться плесень, а зимой, когда замершая вода расширяется, это может привести к разрушению строительного материала. Ширина отмостки зависит от грунта и обычно составляет 50-100 см, выполняется из различных материалов бетонных плит, камней, кирпича и проч.

    Если на участке мало места или просто в целях экономии подвал часто переоборудуют в сауну или баню.

    обустройство сауны в подвалеДля комфортного отдыха размер сауны должен составлять 12-15 кв.м. Вместо бассейна можно обустроить душевые, которые не занимают много места и обезопасят подвал от воды. Для парной используют электрическую печку. Газовая плита будет более экономичной, но саму установить ее не получится. Разрешение, а также саму установку проводят газовые службы.

    Многие хозяева любят обустраивать в подвале бильярдную или полноценную спальную комнату.




    Как Сделать Фундамент Под Подвал Своими Руками » Видео + Фото Заливки

    Фундамент ленточный с подвалом

    Фундамент ленточный с подвалом

    Фундамент с погребом представляет собой серьезную и основательную конструкцию, которая при правильном возведении, и использовании при этом качественных материалов, может прослужить достаточно длительное время.

    При проектировании и строительстве такого сооружения необходимо учитывать достаточно много факторов. В этом случае большое значение имеет уровень грунтовых вод, влажность грунта в целом и величина боковых нагрузок на стенки фундамента.

    Если неправильно выполнен расчет фундамента и стен подвала, то в процессе эксплуатации это может привести к плохим последствиям, и даже стать причиной разрушения возведенного на нем дома.В статье предлагается познакомиться, как делать фундамент с подвалом своими руками в собственном доме.

    Преимущества и недостатки строительства фундамента с домом

    Сооружение такой конструкции – идеальный вариант для возведения частного дома, в который его владелец вкладывает свою душу, а в последствии он может превратиться в родовое поместье для последующих поколений.

    К преимуществам фундамента с подвалом относятся:

    • Большая прочность и долговечность.
    • Расположение устройства ниже глубины промерзания верхнего слоя грунта препятствует возникновению сезонного пучения, а значит дом не будет испытывать никаких дополнительных нагрузок.
    • Строительство фундамента с подвалом – это большая дополнительная площадь, которой легко найти применение.

    Совет: Здесь можно соорудить мастерскую, сауну, бильярдную, спортзал, гараж и другие полезные помещения (подробнее Подвал сауна в частном доме: как сделать правильно).

    • Устройство инженерных систем и простота обслуживания. Если по проекту строится дом с подвалом, фундамент можно использовать для расположения коммуникаций. При этом не теряется площадь жилого помещения и легко получается доступ для обслуживания оборудования.

    К недостаткам относятся:

    • Достаточно большая цена сооружения. Но в этом случае затраты на него можно оправдать строительством достойного дома.
    • Проект фундамента с подвалом требует участия профессионалов для проведения правильных расчетов и исполнения.

    Какие особенности строительства

    Фундамент своими руками с подвалом сооружается на всевозможных типах грунтов.

    Это может быть:

    • Глина.
    • Суглинок.
    • Песчаник.
    • Даже торф.

    Совет: В двух последних случаях нужно определить, позволит ли нагрузка выполнить такой фундамент.

    Прочный фундамент позволит строить на них здания любых размеров, из всевозможных стройматериалов.

    При этом необходимо учитывать:

    • Очень высокую прочность позволяет обеспечить фундамент выполненный из бетона класса B30, а усиление фундамента с подвалом обеспечивается использование арматуры, у которой диаметр от 12 до 16 миллиметров, по ГОСТ 5781-32.
    • Битумной горячей мастикой марки БН 3 выполняется гидроизоляция фундамента.
    • Сооружение основания с подвалом требует достаточно много материала, что связано в ряде случаев с очень большой его кубатурой, значительно увеличивающей конечную стоимость устройства.
    • Иногда использование нестандартных решений, позволяет снизить затраты на строительство от 20 до 30%.

    Например, при монтаже можно использовать специальные опорные пятки в нижней части фундамента, что позволит при этом перераспределить на него нагрузку.

    В этом случае даже если толщина стенок фундамента не очень большая на нем уверенно будет размещаться здание с несущими стеновыми панелями, имеющими достаточно большую толщину.

    • Снизить стоимость конструкции может изготовление блочного фундамента с использованием готовых бетонных блоков для стен будущего подвала. Но при возведении блочной конструкции возникает объективное ограничение: грунт, может оказывать на блоки значительные боковые нагрузки, даже выдавливать их во внутрь помещения (читайте Давление грунта на стену подвала). Особенно это заметно в период смены сезона — с зимы на весну.

    Совет: Для того чтобы этого избежать необходимо предусмотреть специальную утепленную отмостку, которая не допустит промерзание грунта зимой, и при наступлении весны на грунт, в этом случае, боковых нагрузок не возникает.

    Как выбирается фундамент

    Перед тем, как сделать фундамент с подвалом ниже грунта, необходимо учитывать:

    Если углубиться в землю эти характеристики позволяют, то фундамент для дома, со встроенным в него подвалом, может выполняться двумя вариантами:

    • Монолитный фундамент и стены подвала. В этом случае непосредственно на участке можно залить бетоном нужную площадь, как показано на фото или применять заводские уже готовые плиты. Этот тип грунта выдержит любые нагрузки.
    Заливка монолитной железобетонной плиты и стен для подвала

    Заливка монолитной железобетонной плиты и стен для подвала

    • Ленточный фундамент. Он может быть сборным или монолитным.

    Тип основания зависит от результатов тщательных расчетов основания. В случае скального или полускального грунта, используется любой из вариантов его возведения.

    При высоком уровне подземных вод, в качестве основания для строительства дома необходимо брать ж/б плиту.

    Совет: При строительстве дома с подвалом, где высокий уровень грунтовых вод, необходимо грунт выбирать до линии вод, а после сооружения фундамента и стен нижнего этажа, эту землю нужно насыпать вокруг будущего дома. В этом случае зрительное восприятие конструкции будет наиболее выигрышным.

    Как устраивается плитный фундамент

    Такой тип основания может выдержать вес любого здания.

    Технология его изготовления состоит в следующем:

    • Ниже запланированной глубины на полметра выбирается грунт, в месте монтажа плиты и заменяется песком.
    • Подушка поливается водой и очень хорошо утрамбовывается.
    • Делается отсыпка щебнем.
    • Слой песка и щебенки должны быть больше 20 см.
    • «Подушка» заливается слоем бетона толщиной до 5 см.
    • Настилается гидроизоляция. Для этих целей чаще всего берется рубероид или гидроизоляционная пленка.
    • Снова заливается той же толщины бетонный слой.
    • Укладывается арматура.
    Укладка арматуры в монолитную плиту

    Укладка арматуры в монолитную плиту

    • При необходимости делается теплоизоляционный слой.
    • Заливается бетон слоем толщиной до 25 см.

    Такой фундамент называется плавающим. В этом случае бетонное основание вместе с домом поднимается и опускается при сезонных подвижках грунта.

    В настоящее время это самый популярный тип фундамента в строительстве домов с подвалом. Используя стяжку из цементно-песчаного раствора, можно выровнять верх плиты под полы подвального этажа.

    Совет: Для вывода на крышу подземного газа — радона, который накапливается в нижнем помещении дома, в «подушку» из песка и щебня нужно встраивать пластиковые трубы.

    • На плите сооружаются и покрываются двойным слоем гидроизоляции стены подвала.
    • Обязательно выполняется армирование их в местах соединения с плитой.

    Как выполняется ленточный фундамент для дома с подвалом

    Устройство ленточного фундамента для подвала

    Устройство ленточного фундамента для подвала

    Ленточный фундамент с подвалом практически не отличается от основания для дома, у которого есть цокольный этаж.

    Это может быть:

    • Блочный ленточный фундамент. В его состав входят штучные заводские изделия из ж/б блоков. Достоинством такой конструкции являются: простота и быстрая скорость сборки. Для дома такой тип основания возводится лишь на плотных грунтах, где глубокое залегание воды.
    • Монолитный ленточный фундамент. Эта конструкция аналогична обычному основанию. Но если встраивается подвал в ленточном фундаменте, то сначала необходимо отсыпать «подушку», как в случае изготовления плитного фундамента.

    Затем:

    1. сооружается опалубка;
    2. кладется армирующий слой;
    3. заливается бетон.

    Этот тип основания, чаще всего, возводится при строительстве дома с цокольным этажом, что хорошо показывает видео. Фундамент с подвалом монолитный ленточный не желательно применять в местности, где может быть подтопление грунта, особенно, когда подвал будет располагаться ниже уровня грунта.

    Ленточный фундамент под колонну с подвалом устраивается с дополнительным усилением конструкции за счет расширения. Это делается для обеспечения высоких удерживающих свойств колонн.

    Как соорудить фундамент на склоне

    Если необходимо выполнить фундамент на склоне с подвалом то лучше его делать столбчатым или ленточным. К тому же необходимо рассчитать угол склона, измеряемый в процентах.

    При этом:

    • Если уклон составляет три процента – это почти ровная поверхность.
    • До 10% — сильный уклон.
    • До 8% — средний показатель.

    Инструкция проведения строительных работ:

    • Подготовительный этап, включающий в себя анализ почвы, предназначенной для строительства.
    • Расчет сооружения, состоящий из нескольких этапов:
    1. рассчитывается вес постройки. Для этого подсчитывается ее объем, определяется удельный вес всех стройматериалов и перемножаются эти два показателя между собой;
    2. определяется снеговая нагрузка, которая зависит от региона, где мы строим фундамент с подвалом. В этом случае перемножаются величина нагрузки и поправочный коэффициент, зависящий от угла наклона крыши. Так для угла наклона 25 градусов он равен единице, а при превышении 60 градусов – нулю;
    3. выясняется давление на почву от конструкции. Здесь все значения складываются в одно и полученный результат делится на показатель площади основания;
    4. планируются параметры основания для фундамента.
    • Проведение разметки строения. Для этого используются колья и шнур.
    • Выкапывание траншеи. Ее глубина зависит от свойств грунта, уровня его промерзания и глубины полегания подземных вод. Ширина котлована зависит от веса сооружения и чаще всего берется не менее 70 сантиметров.

    Технология строительства выглядит следующим образом:

    • Возводится опалубочное сооружение. В этом случае нецелесообразно делать фундамент с подвалом ТИСЭ, представляющего собой ленточный фундамент на сваях с ростверком, подвешенным над землей. Не стоит выбирать и плиточное основание.
      При большом угле уклона, не будет оправдана и ступенчатая основа. Это связано с тем, что особенностью опалубки являются большие горизонтальные перепады уровня, что требует выравнивания такого основания перед его заливкой.

    Опалубок выполняется в такой последовательности:

    • Приобретаются деревянные доски, чтобы ими выложить конструкцию высотой фундамента.
    • Выкапывается котлован.
    • Сооружается опалубка.
    • Обустраивается специальная песчаная подушка. Ее укладка осуществляется на дно котлована. Толщины слоя устройства от 10 до 15 сантиметров.

    Совет: Строительство фундамента с подвалом на склоне обязательно должно сопровождаться такой операцией, только подушка может лучше всего обеспечить перераспределение возникающих нагрузок.

    • Выравнивание подушки.
    • Смачивание водой для улучшения трамбовки.
    • При превышении фундаментного основание 400 миллиметров, необходимо сверху песчаного слоя насыпать гравий или щебенку. Это актуально и в случаях, когда необходимо возвести фундамент по ТИСЭ с подвалом на склоне.

    Толщина слоя гравия должна быть примерно равной песчаному:

    • Если изготовлении фундамента ленточного типа, необходимо обязательно выполнить его армирование.
    • Траншея заливается бетонным раствором.
    Сооружение фундамента на склоне

    Сооружение фундамента на склоне

    Тому, кто хочет соорудить на склоне фундамент с подвалом, видео даст исчерпывающие рекомендации.

    Особенности технологии индивидуального строительства и экологии — ТИСЭ

    Фундамент ТИСЭ с подвалом – это особая конструкция, используемая в пучинистых грунтах, в регионах с сейсмической опасностью и на Крайнем Севере. Фундамент ТИСЭ возводится с помощью специального бура, у которого откидной плуг ТИСЭ-ф.

    Особенностями устройства являются:

    • Обязательно над землей располагается ростверк, что служит для защиты здания от давления промерзшей почвы.
    • С помощью плуга, имеющегося у бура, легко делается расширение опор свай. При этом увеличивается на 5-10 тонн несущая способность фундамента.
    • Конструкция имеет защиту от выдавливания из грунта, которое может возникнуть под действием температур.
    • Кроме бура можно использовать:
    1. мотобур;
    2. ямобур.;
    3. бензобур.
    Ленточный фундамент по технологии ТИСЭ

    Ленточный фундамент по технологии ТИСЭ

    Преимуществами свайно-ленточной конструкции по ТИСЭ являются:

    • Она легко справляется с такими негативными влияниями как: присутствие мягкого пучинистого грунта, глубокое промерзание, близкое расположение грунтовых вод, которые делает его подвижными и строение может перемещаться, подыматься или опускаться его углы, что может привести к возникновению трещин и других разрушений. Промерзший грунт будет просто скользить по фундаменту.
    • Однако, такая технология не подходит для грунтов-плывунов.
    • При сооружении такого фундамента не нужен котлован и наличие большого числа строительной техники.
    • Забиваются сваи специальным буром, и представляют собой железобетонные цилиндры, в которые вставлены арматурные стержни.
    • Дренаж почвы обеспечивает обязательное наличие песчаной подушки под ними толщиной в 30 сантиметров.
    • Столбы размещаются по всему периметру: на углах конструкции и под несущими стенами. Оптимальным расстоянием между ними является от 1 до 2 метров. Увеличение размера может привести к образованию трещин, из-за большой нагрузки в ленте ростверка.
    • Для защиты столбов фундамента от грунтовых вод, из рубероида или асбестоцемента, делается их гидроизоляция.
    Устройство свай с гидроизоляцией Устройство свай с гидроизоляцией
    • Поднятие ростверка способствует отсутствию подмывания грунтовыми и дождевыми водами, улучшению гидроизоляции, снижению потерь тепла.
    • На построенное здание не оказывает давление морозное пучение.
    • Влагостойким утеплителем заполняется, а затем закрывается отмосткой зазор, между ростверком и землей.
    • Стоимость фундаментов ТИСЭ меньше, чем обычных свайно-ленточных. А по сравнению с монолитными и плитными фундаментами, используемыми для пучинистого грунта, эти затраты ниже почти в два раза.
      В этом случае экономятся средства за счет уменьшения земляных работ и выполнения более низкой высоты ростверка, что требует меньшее количество для заливки бетона.
    • Строительные работы можно выполнять зимой.
    • Имеющееся у основании сваи расширение, служит своеобразным якорем, который не позволяет выталкивать конструкцию из грунта.
    • При правильном расчете нагрузки и заливке такой фундамент простоит до 120 лет.

    Подвал в фундаменте ТИСЭ заливается отдельно.

    При этом:

    • Промерзая и оттаивая, пучинистая почва, будет создавать сильное давление на него, примерно одну тонну на квадратный метр.
    • Стены и пол должны иметь бетонные перекрытия, хорошо армированные, иначе подвал может сложиться во внутрь дома.
    • Защита от грунтовых вод делается прокладкой гидроизоляции.
    • В итоге затраты на сооружение подвала могут быть такими же как на возведение всего этажа дома.

    Совет: Такую конструкцию возводить самостоятельно сложно. Лучше пригласить специалистов строителей.

    Несмотря на то, что строительство дома с подвалом дороже обычного, все расходы со временем оправдаются и превратятся в сплошные преимущества.


    Фундамент для дома с подвалом

    Рассмотрим две ситуации:

    1) дом без подвала на ленточном фундаменте;

    2) дом с подвалом на том же ленточном фундаменте.

    Какую основную ошибку допускают все, кто не знаком с принципами расчета фундаментов? Не учитывают разрушающего действия грунта.





    Основной довод людей, который приходится оспаривать постоянно, доказывая неочевидные, но очень существенные вещи, звучит так: «Мы взяли вес дома (400т, например), разделили его на площадь фундамента дома и получили давление под подошвой фундамента 1,5 кг/см2, а это любой грунт понесет! И при этом ширина подошвы у нас вообще махонькая – 40см, по ширине стены». И в итоге, роют люди траншеи и строят вот такие чудеса…



    А потом удивляются, почему трещат стены с годами. И пусть это произойдет не через год и три, а через семь-восемь лет, разве от этого будет легче хозяину дома?

    В этой статье мы постараемся разобраться, с тем, как же на самом деле работает фундамент с подвалом, и почему ширина подошвы зависит от перепада грунта снаружи и внутри здания (чем больше перепад, тем шире подошва).

    Итак, обычный фундамент без перепадов земли. Что на него действует? Нагрузка от веса конструкций и временные нагрузки – вертикальные. Условно обозначим их на рисунке силой Р, т/м (количество тонн на метр стены). В теме «Собираем нагрузки на ленточный фундамент дома» как раз расписано, как эту нагрузку Р найти.

    Теперь, если разделить эту силу на принятую ширину подошвы «а», то получим (грубо и приблизительно) давление под подошвой фундамента Рср, т/м2. Эту величину находят для проверки прочности грунта под подошвой фундамента. В чем суть? Любой грунт – это специфическая структура, состоящая из твердых частиц и пор (пустот). Зная характеристики грунта, можно вычислить его расчетное сопротивление Rc, т/м2 – это грубо говоря тот предел, который выдержит грунт, не начиная разрушаться. Если давление под подошвой фундамента Рср будет больше Rc, то грунт начнет сжиматься и оседать за счет пор, причем происходить это будет неравномерно. Итог – трещины в фундаментах и стенах дома.

    Разберемся со значением Rc, оно колеблется от 10 т/м2 (для слабых грунтов, хотя бывает и меньше) до 30-40 т/м2 (для хороших грунтов). Определить Rc можно с помощью «Пособия по проектированию оснований зданий и сооружений», страница 99, формула 33(7). Обычно, если вы не делали геологические изыскания (якобы в целях экономии), то расчетное сопротивление Rc принимается 15 т/м2 (1,5 кг/см2), что дает зачастую огромный запас по прочности и такой же огромный перерасход бетона в фундаментах. Человек, не знакомый с расчетами, сравнить все это просто не в состоянии, и выходит как в поговорке «скупой платит дважды», и хорошо, если не трижды – вдруг грунты оказались хуже, чем приняты, кто проверит?

    Но хватит отвлекаться на лирику (экономию). Вернемся к нашему фундаменту без подвала. Определили нагрузку, задались шириной подошвы, нашли давление под подошвой и сравнили с Rc – и спим спокойно. Это, конечно, нельзя назвать расчетом. Прикидка – да. Кто действительно хочет разобраться с расчетом, нужно изучить страницы 93-197 «Пособия…» и пройтись по всем примерам, тогда расчет будет полноценным. Еще нужно отметить, что на данный момент СНиП, к которому написано это пособие, отменен, и нужно пользоваться ДБН «Основания зданий и сооружений», корректируя расчет с учетом действующих норм. Вот только примеров в ДБН нет, и скоро явно не будет, поэтому советую начать разбираться именно с пособия.

    А теперь посмотрим, что будет, если наше здание имеет подвал и перепад грунта. Грунт засыпки со стороны улицы давит на стену подвала и подошву фундамента, вызывая следующие деформации:

    1) изгибается стена подвала;

    2) подошва фундамента пытается сдвинуться горизонтально в сторону подвала;

    3) грунт под нижним углом подошвы (см. рисунок) испытывает повышенное напряжение и может разрушиться.

    Рассмотрим подробнее каждое из этих влияний.

    1) Деформации стены подвала. Если стены из сборных блоков ФБС, то давление грунта пытается сдвинуть эти блоки, и чем глубже блок, тем больше сдвигающая сила. Чтобы не казалось, что давление грунта – это пустяки и вообще фантастика, рассмотрим в цифрах. При перепаде земли 2.5 м для обратной засыпки суглинком давление грунта внизу стены возрастает до 1,2 т/м2. Вот это давление и будет пытаться разрушить стену, сдвинув ФБС с места. Помогает в этом случае пригруз от конструкций здания (наша нагрузка Р т/м) – чем больше она, тем лучше. Также помогает сцепление блоков друг с другом и с фундаментной лентой – по площади поверхности. Часто в стенах подвала приходится делать стены из ФБС переменной толщины – чем глубже, тем толще, чтобы, во-первых, пригрузить, а во-вторых – увеличить площадь сцепления.

    Если стена подвала монолитная, то выручает армирование. Такие стены можно сделать гораздо тоньше, т.к. они без швов и работают гораздо лучше, чем кладка. Главное – правильно рассчитать и заармировать их. Для тех, кто хочет разобраться с этим вопросом, да и вообще с темой этой статьи, есть «Руководство по проектированию подпорных стен и стен подвалов…», в котором и теория изложена, и примеров очень много.

    2) Второе явление – сдвиг подошвы, приводящий к потере устойчивости и разрушению конструкции. Итак, у нас есть сдвигающая сила давления грунта. Чем мы можем ее удержать? Во-первых, пригрузом – чем больше сила Р, тем сложнее сдвинуть подошву. Но для небольших частных домов силы пригруза бывает недостаточно. И здесь нас выручает сила трения (сцепление подошвы с грунтом), сопротивляющаяся сдвигу. Чем шире подошва, тем больше сила трения. И в ходе расчета очень часто приходится увеличивать ширину подошвы, чтобы в итоге удерживающая сила была больше сдвигающей. Вот, мы раскрыли первый фактор, влияющий на ширину подошвы фундамента.

    3) Третье явление – разрушение грунта под подошвой фундамента. Разберемся с ним. Вернемся к началу статьи, где мы писали, что давление под подошвой принимается меньше 15 т/м2 (1,5 кг/см2). При вертикальном действии нагрузки давление под подошвой распределяется приблизительно равномерно, причем оно не должно превышать Rc.



    Теперь рассмотрим вариант здания с подвалом с перепадом земли, когда к вертикальному давлению на фундамент присоединяется горизонтальное давление, в итоге, подошва не равномерно давит на грунт, а как бы поворачивается, и давление под краем подошвы значительно возрастает – до величины Рmax. Чтобы грунт не разрушался, должно выполняться условие Рmax < 1,2Rc. И здесь мы сталкиваемся с новым препятствием – если при равномерной нагрузке с давлением под подошвой проблем не возникает, то при наличии перепада земли Рmax часто вырастает больше, чем 1,2Rc. Бороться с этим явлением можно, опять-таки, только увеличением ширины подошвы фундамента.

    В итоге, пройдя все эти этапы расчета, мы можем получить ширину подошвы в несколько раз больше тех 40см, которые были заявлены в первоначальных рассуждениях.



    Еще полезные статьи:

    «Фундаменты. Это важно знать»

    «Ленточный фундамент»

    «Что нужно знать о ленточном монолитном фундаменте»

    «Столбчатые фундаменты под здание с несущим каркасом»

    «Как запроектировать подпорную стену?»

    «Сбор нагрузок для расчета конструкций - основные принципы»

    «Собираем нагрузки на ленточный фундамент дома»

    «Расчет фундамента под наружную стену подвала. Пример расчета»



    Внимание! Для удобства ответов на ваши вопросы создан новый раздел "БЕСПЛАТНАЯ КОНСУЛЬТАЦИЯ".

    class="eliadunit">
    Добавить комментарий

    About Author


    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
