Как выбрать фундамента под каркасный дом своими руками: какой лучше? Обзор +Видео

Фундамент под каркасный дом - основа прочности и надежности вашего домаКаркасные дома – это лёгкие строения, которым подходит любой тип фундамента. Тут есть два варианта путей: заказать анализ и проектировку у профессионала, который возьмёт образцы почвы, произведёт необходимый анализ, а после разработает проект дома с учётом индивидуальных параметров.

Это станет порукой тому, что ваша опорная конструкция верой и правдой прослужит долгие годы. Второй путь проще и куда более распространён – опыт соседей и собственные знания. И мы постараемся помочь вам выбрать наилучший вид фундамента для каркасного дома, если вы всё же избрали второй путь.

Как определиться с выбором типа фундамента

Итак, выбор фундамента для любого дома, в том числе, и каркасного – очень ответственный шаг.

Факторы, влияющие на выбор фундамента под каркасный дом

Для более тяжёлых построек, например, кирпичных, он может составлять 30% бюджета всего строительства. Но если вы строите лёгкий каркасный дом, то цена на фундамент будет существенно ниже.

Прежде, чем определиться с типом фундамента, постарайтесь учесть следующие факторы:

  1. Характеристики грунта на месте застройки.
  2. Необходимость в подвальном помещении.
  3. Итоговый вес дома – его следует высчитывать из площади дома и материала, из которого он будет построен.
  4. Близость грунтовых вод.
  5. Уровень промерзания почвы.

Выбор фундамента под каркасный домПервым делом определитесь с типом грунта на застраиваемом участке. Для этого выкопайте яму на полтора метра вглубь и изучите срез грунта: каменисто-песчаные, гравийные без примеси глины и крупнопесчаные будут самым оптимальным вариантом.

В них не задерживается влага, и они не подвержены пучению при промерзании. Мелкозернистые и пылевые пески принято называть пучинистыми грунтами, это не самое лучшее место для строительства фундамента. Грунты с высоким содержанием глины, особенно с близкими грунтовыми водами, вспучиваются при промерзании.

Теперь, когда мы разобрались с типом грунта, с которым будем иметь дело, можно выбрать тип фундамента.

При этом нужно помнить: что фундамент должен прослужить столько, сколько и дом, потому для деревянных и каркасных построек нет никакой нужды делать железобетонный фундамент.

Подготовительные работы для постройки фундамента под каркасный домЕсли грунтовые воды на вашем участке расположены высоко, то незачем устраивать подвальные помещения. Даже если вы сделаете гидроизоляцию фундамента, всё равно там постоянно будет высокая влажность. Если вы планируете строить свой каркасный дом на плывучих или насыпных грунтах, то будет лучше, если вы построите монолитный фундамент. Мелкозаглубленный фундамент позволит сэкономить средства, так же недорого обойдутся разные виды фундаментов на песчаных подушках.

В свете вышесказанного, можно заключить, что под лёгкую конструкцию каркасного дома может подойти любой из малобюджетных и простых в исполнении фундаментов.

Виды фундаментов и этапы их строительства

Теперь более подробно остановимся на конструкции фундаментов для каркасного дома и рассмотрим этапы строительства.

Ленточный и ленточно-свайный фундамент

Популярнее всех ленточный фундамент. У него невысокая цена и данный тип фундамента прост в возведении. Некоторые стараются усилить его при помощи свай, в таком случае, его называют с ленточно-свайным фундаментом.

Разметка територии под ленточный фундамент под каркасный домЛенточный фундамент под каркасный дом своими руками требует скрупулёзности и точного исполнения, поскольку малейшая неточность влечёт за собой серьёзные последствия. Такой фундамент делается обычно тогда, когда в планах застройщика есть наличие утепленного подполья или подвального помещения. Мелкозаглубленный фундамент отлично ложится на непучинистых почвах.Но если у вас глубокий уровень промерзания, то либо траншею придётся делать глубже, либо делать усиление сваями, закрученными ниже уровня промерзания.

Этапы работ при строительстве ленточного фундамента для каркасного домаСначала на участок наносится разметка, соответствующая фасаду и несущим стенам – в необходимых местах вбиваются вешки, а между ними протягивают верёвку. Для обозначения ширины стен протягивается второй ряд веревок.

По данной разметке роем траншею глубиной 50-60 см. Если укрепляете сваями, то бурятся ещё скважины на 20 см., ниже уровня промерзания. После этого насыпаем песчаную подушку и как следует проливаем её водой.

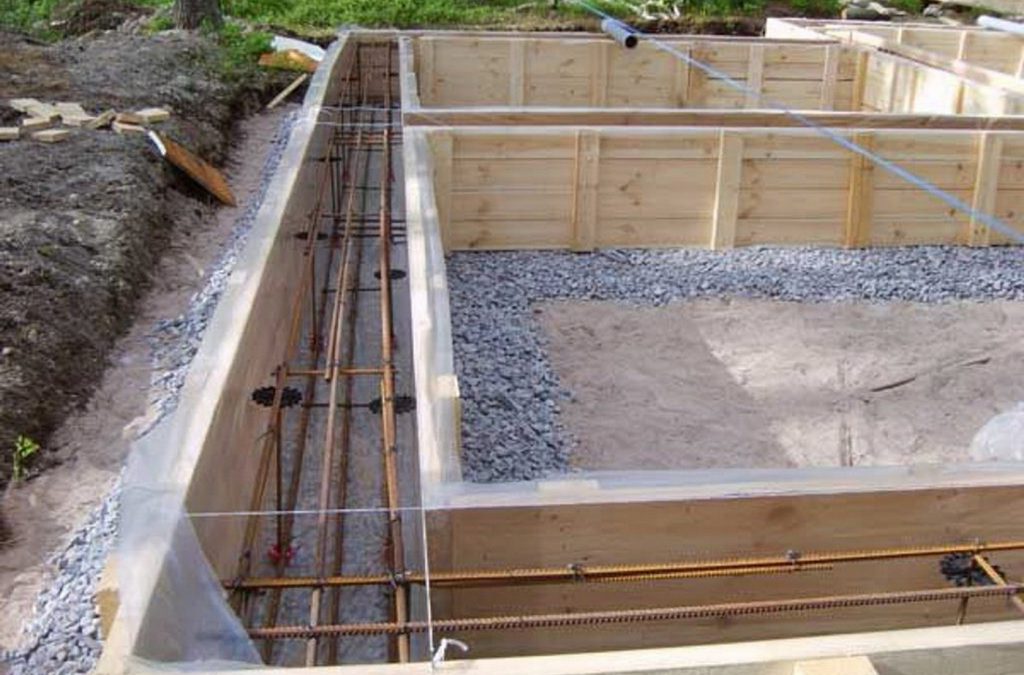

Следующий этап – это монтаж опалубки. Сначала на боковые стенки траншеи укладываем гидроизоляционный рулонный материал. Поверх него делается опалубка из обрезанных досок 5 см., в толщину. Все доски ставятся вертикально и должны возвышаться на полметра выше земли.

ЗЗаливка бетоном ленточного фундамента под каркасный доматем помещаем в конструкцию арматуру из железной проволоки 10-16 мм., в диаметре. Между собой соединяем вязальной проволокой или сваркой. Приготовьтесь – данное занятие займёт у вас много времени, для ускорения процесса можно использовать автоматический пистолет. Благодаря ему на соединения тратятся 1-2 секунды.

После всего заливаем бетон. Для раствора используйте цемент не ниже М-500 с песком в пропорции 1х3. Многие готовят смесь самостоятельно, но мы советуем купить уже готовую. Раствор залить за один раз, а для уплотнения использовать специальный вибратор. Снимаем опалубку на 5-6 день.

Свайно-винтовой фундамент под каркасный дом

Разметка и ров для свайно-винтового фундаментаСамый оптимальный вариант. Он хорош на рыхлых и неустойчивых грунтах, на сложнорельефных участках и участках с высоким уровнем грунтовых вод. У него масса достоинств: фундамент устанавливается без спецтехники, монтируется всего за день, высокая несущая способность, устойчив к промерзанию грунта и воздействию грунтовых вод, масса размеров и типов, что даёт возможность выбрать лучший вариант, низкая цена, возможность вести строительство в любое время года, удобен при ремонте уже существующего фундамента.

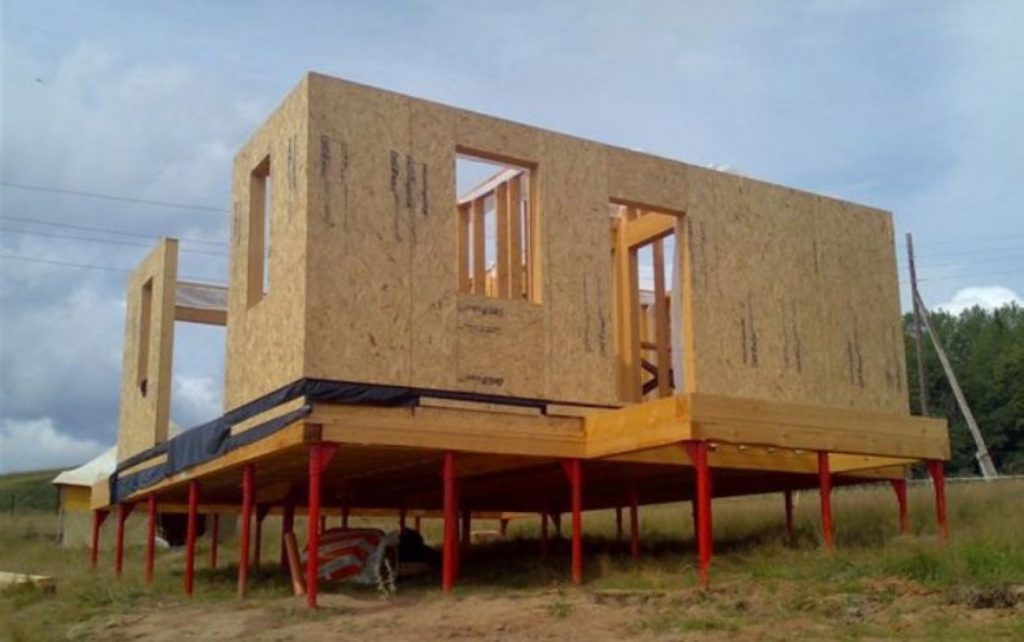

Свайно-винтовой фундаментНа данный момент рынок переполнен различными модификациями винтовых свай. Самое важное, чтобы они имели ровную конструкцию и правильную форму лопастей.

Установка свайно-винтового фундамента своими руками происходит двумя способами: ручным или обратившись к спецтехнике. Второй способ обычно используется, когда имеешь дело со сваями большого диаметра. Для лёгкого каркасного дома можно установить их без посторонней помощи, но и в таком случае понадобятся ещё 2-3 пары крепких мужских рук. Благодаря особой конструкции сваи можно закрутить вручную, что позволяет точнее выставить горизонтальный уровень.

Фундамент на сваях для каркасного дома

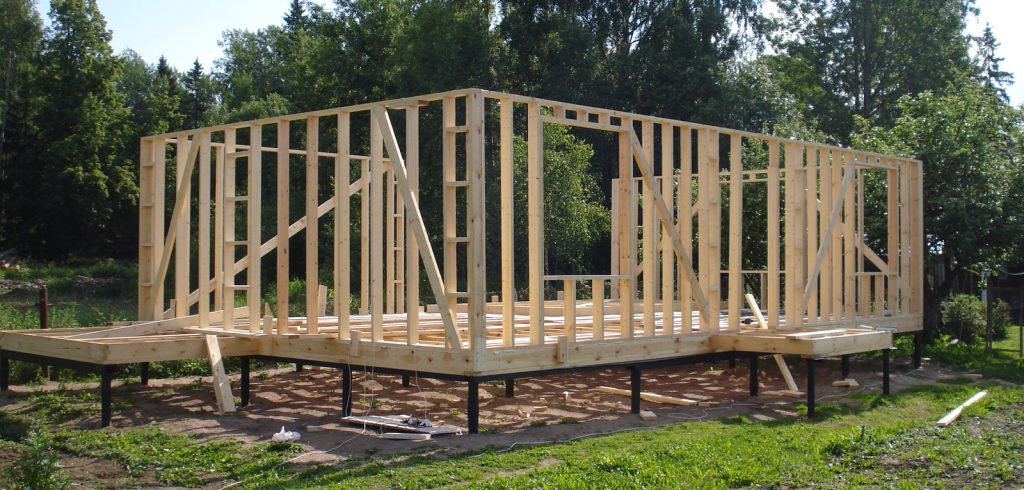

Используйте для своего фундамента стальные винтовые сваи с антикоррозийным покрытием не менее 2,5 м., в грунт они входят не менее, чем на полтора метра. Перед тем, как приступить к монтажу, следует разметить свайные поля фундамента и по ним закручивать сваи. После закрутки сваю нужно подрезать до нужной высоты и залить бетоном места обрезки. Сверху на ствол монтируем оголовок винтовой сваи, на которой, впоследствии, смонтируем обвязку. При загрублении сваи грунт не только не рыхлится, но и, к тому же, его уплотняют лопасти, что является порукой высокой несущей способности винтовых свай.

Столбчатый фундамент под каркасный дом

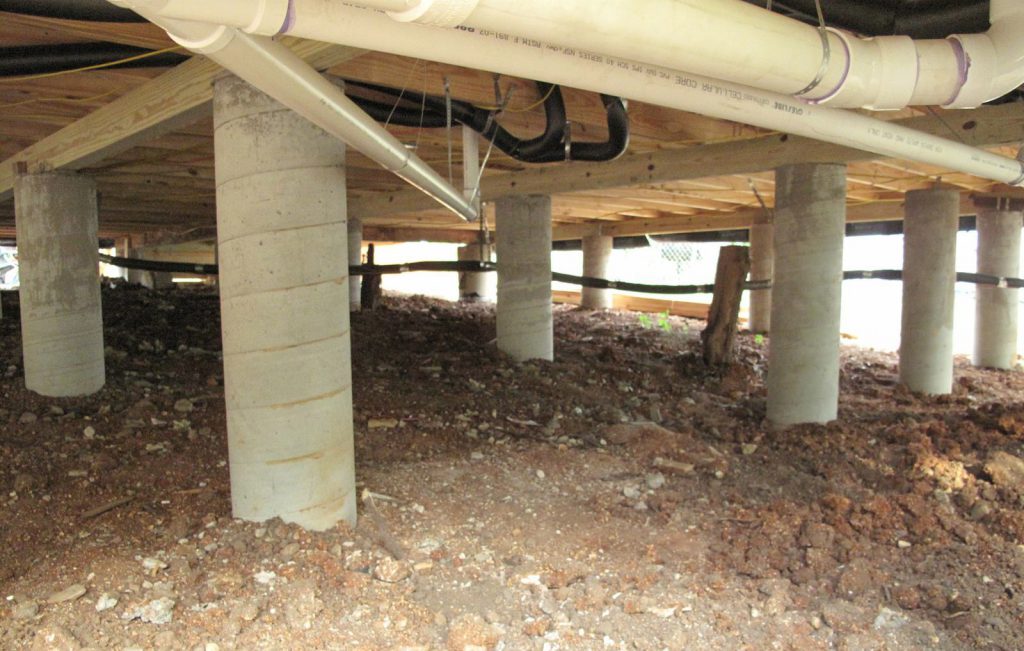

Что собой представляет столбчатый фундаментПредставляет собой совокупность бетонных столбов стоящих по-отдельности. Они  рассредоточены по периметру дома и на стыках стен внутри него. Нижнюю их часть принято называть основанием, а верхнюю – оголовком. Следите за плоскостью оголовков – она должна быть идеально ровной.

В высоту большинстве случаев достигают до 50-60 сантиметров над землёй. Часть столбов под землёй имеет круглое сечение, а наземное обычно – квадратное.

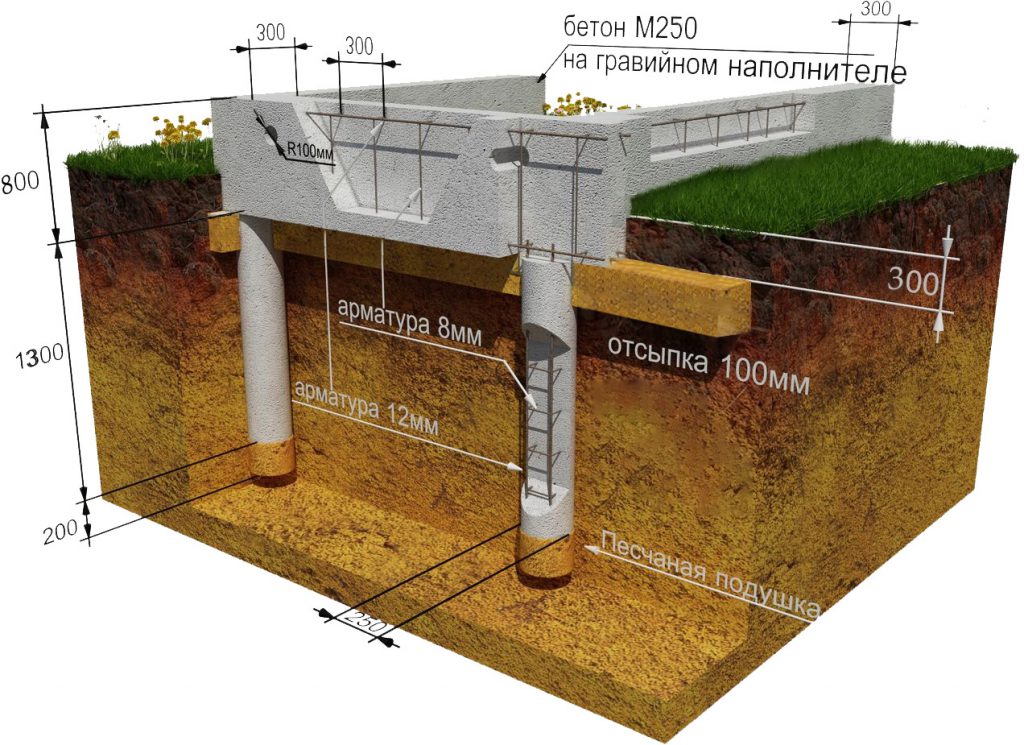

Столбчатый фундамент для каркасных домовСкважины для такого типа фундамента можно сверлить обычным садовым буром. Диаметр скважин высчитываем по весу постройки и дополнительного запаса прочности. Сваю должно опереть на твёрдые слои почвы ниже уровня промерзания.

Глубина скважины примерно равняется 2 м. Надземная часть выполняется из армированного бетона, кирпича, дерева.

Но сразу стоит оговориться, что срок службы деревянных свай очень недолог, даже при условии обработки их антисептиками и гидроизоляцией.

Столбы из кирпичей очень трудоёмкие – гораздо лучше армированный бетон. У столбов может быть не только правильную цилиндрическую форму, но так же и расширяться у основания.

Монолитный (плитный) фундамент

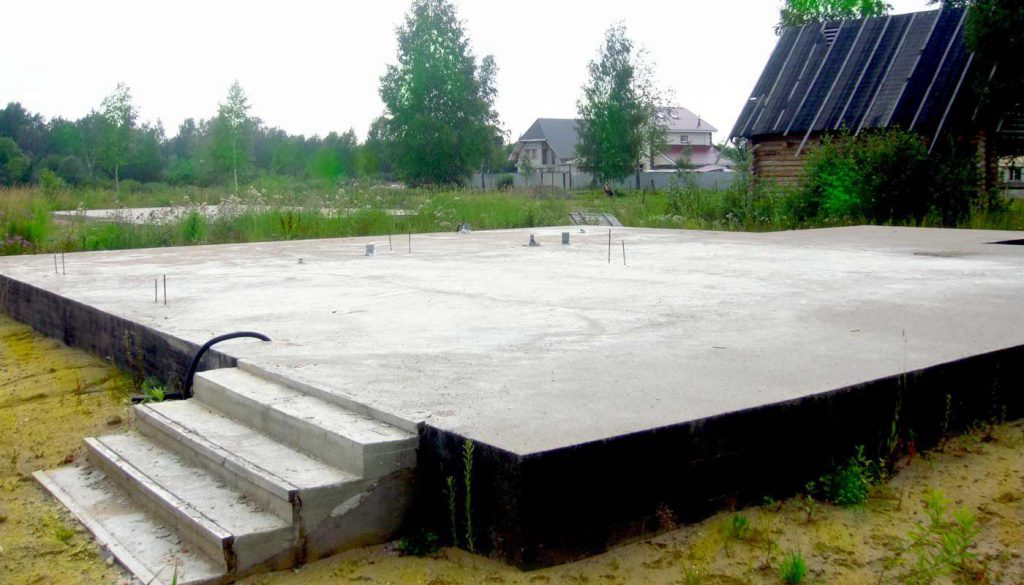

Представляет собой сплошную железобетонную плиту, пролегающую по всей площади дома. Среди всех видов фундаментов, у этого самые высокие несущие показатели, благодаря чему он может обеспечить высокую устойчивость дома на пучинистых почвах. Толщина монолита от 10 см., а в её основе песчано-гравийная подушка, поверх которой кладём слой гидроизоляции.

Монолитный фундамент для каркасного домаСверху находится армирующий каркас из двух арматурных сеток. Арматура в плите должна быть ребристая диаметром 12-16 мм., что даст необходимое сцепление с бетоном. Между прутами должно быть расстояние от 20 до 30 см. Кроме того, плита требует очень много бетонного раствора, и обойдётся вам дороже всех иных типов фундамента.

Необязательно делать плиту гладкой, можно добавлять рёбра жёсткости, их расположение должно быть снизу плиты и направлены вниз.

Благодаря ребрам жесткости плита будет предостережена от  деформации и движения в горизонтальной плоскости.

Фундамент для каркасного дома из плитЕсли ваш каркасный дом будет без подвальных помещений, то монолитный фундамент лучше делать мелкозаглубленным. Сначала снимите верхний плодородный слой почвы и вместо него уложите геоткань.

Далее засыпайте песчаной подушкой, утрамбовывайте виброплитой и полейте водой. Теперь нужно положить сверху ещё один слой геоткани, сверху насыпаем гравий и снова утрамбовываем.

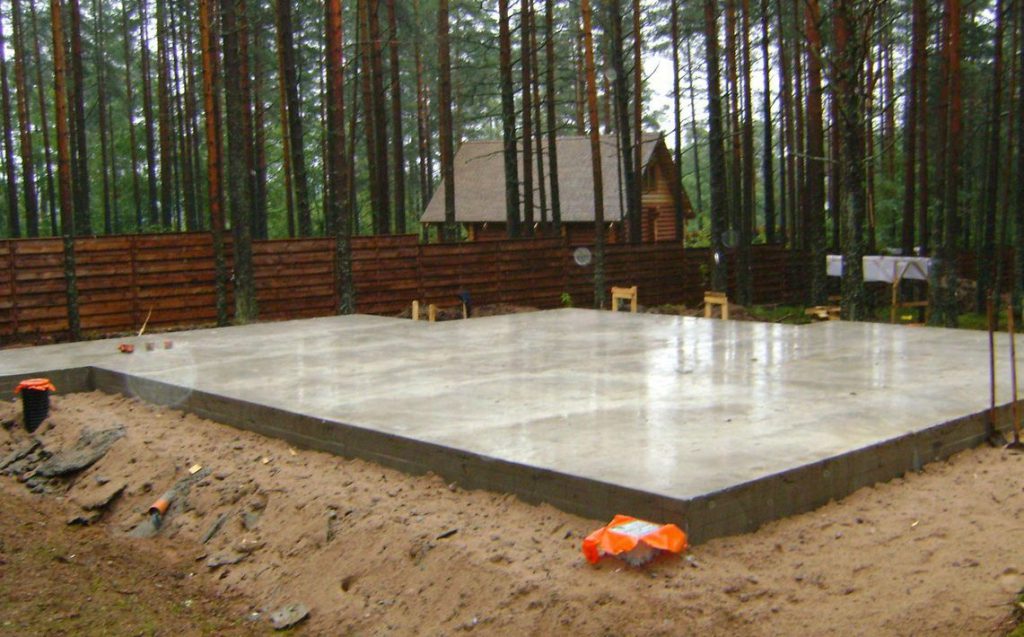

Монолитный фундамент для каркасного домаКак только всё сделано, нужно собрать опалубку по периметру плиты, а внутрь кладём связанную арматуру. Заливаем бетон, помним, что он должен быть высокого качества. Во время заливки уплотняем раствор специальным вибратором по бетону, чтобы удалить весь воздух из нашей конструкции. 2-3 недели ждем полного затвердевания фундамента, после чего демонтируем опалубку и приступаем к дальнейшему строительству. Грунт вокруг фундамента хорошо утеплить, для повышения устойчивости к морозному печению.



Как сделать фундамент под каркасный дом

Каркасный дом – легкое сооружение, которое возводят на всех видах фундаментов. Главное сделать его качественно, а значит, он должен быть построен правильно, с учетом всех требований. Можно пойти двумя путями: заказать бурение скважины для взятия грунта, сдать его на анализ в лабораторию, после чего, на основании полученных данных, инженер произведет расчеты. Это даст гарантию на долгие годы благополучной эксплуатации основания, но и стоит недешево. Второй метод строительства фундамента под каркасный дом применяется большинством самозастройщиков –  он основывается на опыте соседей и на собственных знаниях. Именно о том, как выполнить все работы самостоятельно и пойдет речь в статье.

Содержание:

  1. Какой фундамент лучше под каркасный дом
  2. Ленточный фундамент под каркасный дом
  3. Свайно-винтовой фундамент под каркасный дом
  4. Столбчатый фундамент под каркасный дом
  5. Монолитный плитный фундамент



Какой фундамент лучше под каркасный дом



Выбор фундамента под строительство дома – важный и ответственный шаг. Для тяжелых кирпичных, каменных или монолитных зданий он может составлять почти 20% всей стоимости дома. Но для легких каркасных и деревянных домов цена фундамента существенно ниже. Так как найти золотую середину, и сделать надежное, прочное, но недорогое основание?

Выбор того или иного типа фундамента под каркасный дом зависит от ряда факторов:

  • характеристика грунта на месте строительства;
  • наличие подвального помещения;
  • конечный вес дома, который зависит от его площади и материала, из которого он будет возводиться;
  • близость грунтовых вод и уровень промерзания грунта.



Определение характеристики грунта



Вначале надо определиться с типом грунта на строительной площадке. Если финансы позволяют, то заказываются геологические изыскания.

Еще один способ - это самостоятельное определение уровня грунтовых вод и состава почвы. Для этого выкапывается яма, примерно 1,5 метра глубиной, и изучается срез грунта:

  • песчано-каменистые, скальные или гравийные грунты без содержания глины, а также крупнопесчаные  без включений – что является наилучшим вариант. Они не удерживают влагу и не вспучиваются при промерзании.
  • пылевые и мелкозернистые пески – называются пучинистыми грунтами, это наименее благоприятный вариант для строительства фундамента;
  • глинистые грунты с близко расположенными грунтовыми водами вспучиваются при промерзании.

После определения грунта, можно правильно подобрать тип фундамента под свой дом.



Основные нюансы:

  • срок службы фундамента должен быть равен сроку службы самого дома. Так, для каркасного или деревянного строения нет необходимости делать железобетонный ленточный фундамент;
  • при наличии на участке высоко расположенных грунтовых вод нет смысла оборудовать подвальное помещение. Несмотря на тип фундамента и качество гидроизоляции, в нем постоянно будет сохраняться высокая влажность;
  • если строительство каркасного дома планируется на плывучих и насыпных грунтах, то лучшим вариантом считается возведение монолитной фундаментной плиты, которая обеспечит пространственную жесткость;
  • сэкономить бюджет позволит мелкозаглубленный фундамент под каркасный дом или различные виды фундаментов на песчаных подушках.



Принимая во внимание все вышесказанное, и учитывая легкость конструкции каркасного дома, становится ясно, что для его строительства подойдут все виды недорогих и простых в исполнении фундаментов. Подробнее о каждой конструкции и поэтапном строительстве рассказано ниже.






Ленточный фундамент под каркасный дом

Ленточный фундамент наиболее популярен при строительстве малоэтажных домов. Связано это с невысокой ценой и простотой в возведении. Довольно часто его усиливают с помощью свай, в этом случае он называется свайно-ленточный.

Устройство ленточного фундамента под каркасный дом  своими руками потребует грамотного исполнения, ведь любая неточность и ошибка повлечет за собой серьезные последствия.

Делают его чаще всего в тех случаях, когда планируется подвальное помещение или утепленное подполье. Мелкозаглубленный фундамент оптимален на непучинистых грунтах, но с глубоким уровнем промерзания придется либо копать более глубокую траншею, либо усиливать его сваями, закрученными ниже уровня промерзания.

Вначале на участке наносится разметка, которая соответствует расположению фасадов и несущих стен. В нужных местах вбиваются колышки, а между ними натягивается прочная веревка. Для обозначения ширины стен, параллельно натягивается второй ряд веревок (ширина фундамента должна быть минимум на 10 см шире несущих стен дома).

По готовой разметке роется траншея глубиной 50-60 см, а для свай бурятся скважины ниже уровня промерзания грунта на 20 см. После чего насыпается песчаная подушка и проливается водой.

На следующем этапе начинается монтаж опалубки. Но перед  ее устройством, на боковые стороны траншеи, укладывается гидроизоляционный рулонный материал. Поверх него сооружается опалубка из обрезных досок толщиной 5 см. Все доски должны располагаться вертикально и возвышаться над уровнем земли не менее чем на 30 см.

В конструкцию помещается арматура из проволоки диаметром 10-16мм. Между собой она соединяется вязальной проволокой или сваркой. Связать ее можно своими руками при помощи пассатижей. Это довольно трудоемкая работа, которая займет много времени, сделать процесс более быстрым позволит использование автоматического пистолета.  С его помощью на соединение тратится 1-2 секунды.

Теперь начинается заливка бетоном. Для раствора используется цемент не ниже М500 с песком в пропорции  1:3. Часто смесь готовят самостоятельно в бетономешалке, но лучше купить готовую. Раствор заливается за один раз, а для его уплотнения необходимо воспользоваться специальным вибратором.

Если на нем будет строиться легкий каркасный дом, то снимать опалубку и приступать к дальнейшим строительным работам можно уже через  5-6 дней.



Свайно-винтовой фундамент под каркасный дом

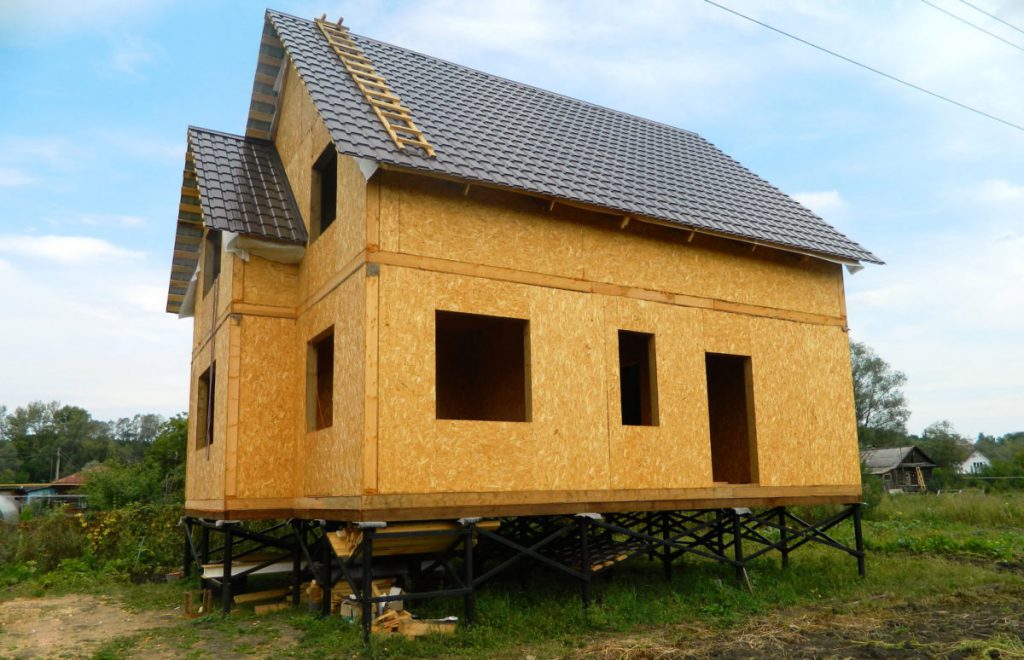

В большинстве случаев фундамент на винтовых сваях для каркасного дома считается наиболее оптимальным вариантом. Его возводят на рыхлых и неустойчивых грунтов, на участках с сложным рельефом и близким залеганием грунтовых вод.

Основные достоинства фундамента из винтовых свай:

  • устанавливаются без спецтехники;
  • монтируются всего за 1 день;
  • хорошие показатели несущей способности;
  • устойчивы к промерзанию грунта и воздействию грунтовых вод;
  • большой выбор размеров и типов, что позволит подобрать оптимальный вариант;
  • невысокая цена;
  • возможность строительства в любое время года;
  • удобно при ремонте уже существующего фундамента.

К недостаткам следует отнести невозможность оборудования подвального помещения. Свайно-винтовой фундамент пригоден только для строительства легких домов или небольших пристроек.




Выбор и расчет количества винтовых свай



Сегодня на строительном рынке большое разнообразие типов и модификаций винтовых свай. Они могут иметь как различные антикоррозийные покрытия, так и различаться по размерам, но важно, чтобы они имели ровную конструкцию, а лопасти были правильной формы.

Определиться с выбором вам помогут данные таблицы.

Советы:

  • для получения правильных скважин бур должен находиться строго вертикально;
  • начинать и продолжать бурение до необходимой глубины нужно без применения ствола столба;
  • глинистую почву лучше всего бурить в сухую погоду.





Установка винтовых свай своими руками

Устанавливаются винтовые сваи двумя способами: вручную или с применением специальной техники. Второй способ применяется, когда необходимо завинтить сваи большого диаметра. А для небольшого и легкого дома можно установить их самостоятельно, но и в этом случае понадобится 2-3 крепких мужчин.

Они имеют специальную конструкцию, благодаря которой их возможно закрутить вручную. При таком способе установки, получается, более четко выставить горизонтальный уровень.

Для фундаментов используются стальные винтовые сваи с антикоррозийным покрытием длинной от 2,5 м. В грунт они заглубляются не менее чем на 1,5 м (в зависимости от региона и глубины промерзания грунта). Если в верхних слоях находится просадочный грунт, например торф, то сваю следует наращивать до необходимой глубины, чтобы заглубиться до твердых слоев.

Перед их монтажом делается разметка свайного поля фундамента и уже согласно плану закручиваются все сваи.

После того, как свая закручена, ее подрезают до нужной высоты и бетонируют ствол до уровня подрезки.

Сверху на ствол монтируется оголовок винтовой сваи, на который будет монтироваться обвязка. Высокая несущая способность винтовой сваи получается благодаря тому, что при ее заглублении грунт не только не рыхлится, но еще и дополнительно уплотняется лопастями. Когда фундамент из свай делается для временной постройки, их не следует бетонировать, тогда их можно легко выкрутить и использовать повторно.

Rак сделать фундамент под каркасный дом видео



Столбчатый фундамент под каркасный дом

Он представляет собой отдельно стоящих бетонных столбов. Они располагаются по периметру дома и по пересечения стен внутри него. Нижняя их часть называется основание, а верхняя - оголовком. Важно, чтобы оголовки находились в идеально ровной горизонтальной плоскости, ведь именно на них, в дальнейшем, устанавливается каркас дома. Их высота, зачастую ровна высоте пола первого этажа и составляет 50-60 см от уровня земли.

Часть столбов, которая находится под землей, обычно имеет круглое сечение, а надземная часть – квадратное или прямоугольное. Скважины для столбчатого фундамента бурятся обычным садовым буром, а вот обрешетку проще всего делать из обрезной доски. Диаметр скважин зависит от веса постройки, который в дальнейшем будет на нее оказывать давление, и дополнительного запаса прочности.

Площадь сваи совсем небольшая, поэтому она должна опираться на твердые слои почвы значительно ниже уровня промерзания. В среднем, глубина бурения составляет около 2-ух метров.

Надземную часть выполняют из армированного бетона, из кирпича и древесины.

Последний вариант самый ненадежный, даже при обработке дерева антисептиками и гидроизоляцией, прослужат такие столбы недолго. Складывать столб из кирпичей довольно трудоемкий процесс, наиболее оптимальным вариантом является заливка бетоном. Армированный бетон обеспечит наивысшую прочность на сжатие и на растяжении, что убережет его от деформации от воздействия сил морозного пучения. Приготовить раствор можно самостоятельно, но с использованием бетономешалки.

Сами столбы могут иметь не только постоянное цилиндрическое или прямоугольное сечение, но и переменное – расширяясь у основания.

Второй вид хоть и потребует  больших земельных работ, но благодаря увеличению площади опоры увеличит несущую способность всего фундамента. Кроме этого, увеличится и его устойчивость к пучению грунта.

Закладываются столбы такой формы двумя способами. В первом случае выкапывается яма прямоугольной или квадратной формы, по размеру больше будущего столба на 30-50 см. В нее устанавливается опалубка, которая задаст форму и армирующий каркас, после чего все заливается бетоном. Когда бетон затвердеет, опалубка снимается, и столб плотно закапывается.

С помощью этой технологии создаются бетонные столбы самых различных форм, но это довольно трудоемкий процесс который отнимет не только много времени, но и сил.

Второй способ – технология ТИСЭ, она была разработана специально для строительства столбчатого фундамента своими руками. Он подразумевает применение бура ТИСЭ-ф, которым бурятся скважины диаметром 20 см. В нижней части бур имеет уширение 40 или 60 см, которое и создает расширение у основания столба в виде полусферы.

Для равномерного распределения нагрузки на все столбы, и придания все конструкции целостности и жесткости, заливается ростверк. Чаще всего под него делают опалубку и заливают бетоном с использованием арматуры.

Для каркасного дома, в отделке которого не использовано тяжелых материалов, он не обязателен.

Основными достоинствами столбчатого фундамента является его невысокая цена и простота установки даже собственными силами.



Монолитный плитный фундамент

Это сплошная железобетонная монолитная плита, которая располагается под всей площадью дома. Он имеет наибольшие несущие способности среди всех видов фундаментов, благодаря чему способен обеспечить необходимую устойчивость тяжелого дома на пучинистых грунтах. Под их воздействием поднимается и опускается вся плита целиком, поэтому ее еще называют плавающей.

Толщина плиты от 10 см. Ее основу составляет тщательно утрамбованная песчано-гравийная подушка, на которую кладется слой гидроизоляции. Сверху ставится армирующий каркас, который состоит из двух арматурных сеток, жестко связанных между собой. Для монолитной плиты берется ребристая арматура диаметром от 12 до 16 мм – она обеспечит наилучшее сцепление с бетоном. Расстояние между прутками составляет  20-30 см. На примере шага в 30 см можно рассчитать необходимое количество арматуры: 1м2 арматурной сетки = 3 прутка по 1 метру вдоль + 3 прутка по 1 метру поперек = 6 метров верхний пояс жесткости, и столько же еще надо на нижний. В итоге на 1 м2 потребуется не менее 12 м арматуры, но обязательно покупать надо с запасом.

Помимо этого, на плиту потребуется намного больше бетонного раствора, чем на другие типы фундаментов, что делает ее одним из наиболее дорогих вариантом фундамента для каркасного дома.



Схема армирования монолитной плиты



Плита может быть не только гладкой, но и иметь ребра жесткости. Они располагаются на нижней стороне плиты и направлены вниз. Их наличие делает плиту максимально устойчивой к деформации и защищает ее от движения в горизонтальной плоскости. При этом ее верхняя сторона, которая является полом цокольного этажа, остается гладкой.

Для строительства каркасного дома и дома без подвального помещения монолитный плитный фундамент делается мелкозаглубленным.

Вначале снимается верхний плодородный слой почвы и на его место укладывается геоткань (мегаизолом).  После чего засыпается песчаная подушка, утрамбовывается виброплитой и поливается водой.

Поверх кладется еще один слой геоткани, а на него насыпается гравий и также утрамбовывается. По периметру плиты собирается опалубка и внутрь нее укладывается связанная арматура.

На данном этапе начинается заливка бетона высокого качества. Чтобы удалить все пузырьки воздуха, на протяжении всей заливки раствор уплотняют специальным вибратором по бетону.

Готовый фундамент оставляется до полного затвердевания на 2-3 недели, а по истечению срока демонтируется опалубка и он готов к дальнейшим строительным работам.

Для обеспечения устойчивости к морозному пучению,  грунт вокруг мелкозаглубленного фундамента необходимо хорошо утеплить.







Как сделать Ленточный фундамент для каркасного дома своими руками: пошаговая инструкция +Видео

ленточный-фундамент-своими-рукамиСамым распространенным в частном строительстве является ленточный фундамент.  Технология возведения ленточного фундамента довольно проста и позволяет выполнять его своими руками без каких-либо осложнений. Однако существенными минусами данного типа является большой расход материалов и как следствие – высокая цена.

Это довольно простой в исполнении и прочный фундамент с хорошей несущей способностью. Подходит он практически для любого грунта.

Ленточный фундамент, основные характеристики

По своей конструкции данный тип фундамента это не что иное, как железобетонная монолитная полоса, установленная под всеми внешними и внутренними стенами будущего дома.

Подходит монолитный ленточный фундамент и для тяжелых кирпичных зданий или для домов с массивными перекрытиями. Хорошо работает он и тогда, когда в доме планируется устройство подвального или полуподвального помещения (например, погреб или даже гараж в подвале).

Какой бетон выбрать для ленточного фундамента?

Конечно многое зависит от типа вашего дома, на сколько он тяжелый, на каком грунте строиться, но не стоит забывать о качестве бетона. Он бывает разных марок. Для не тяжелых домов из каркаса или дерева вам подойдет бетон 200, если дом будет тяжелый или многоэтажный 250 или 300, он также гарантирует морозоустойчивость и защиту от пучинистых грунтов. А если ваш дом будет тяжелый как замок, то ставьте на суперпрочный бетон м350.

схема-ленточного-фундамента

Разновидности ленточного фундамента

Основные характеристики и область применения ленточного фундамента различаются в зависимости от степени его заглубления, технологии возведения и используемых материалов.

монолитный-блочный-ленточный-фундамент

По степени заглубления фундамента

Мелкозаглубленный

Для легких конструкций жилых домов используют мелкозаглубленный ленточный фундамент (глубина до 70 см.). Более массивные постройки из камня или кирпича, а также намерение устроить полноценное подвальное помещение, не позволят вам сэкономить и потребуют устройства заглубленного фундамента (глубина вычисляется по формуле: глубина промерзания грунта+30 см.).

Заглубленный

Заглубленный фундамент, конечно, является более прочным и менее подвергается деформации из-за пучения грунта. Однако требует большого количества материалов и трудоемких работ по возведению.

Устройство ленточного фундамента любого типа лучше всего проводить в теплое время года, так как есть потребность в рытье котловины, а с промерзшим грунтом работать довольно проблематично.

Важно! На глубоко промерзающих грунтах и грунтах с сильным морозным пучением данный тип фундамента не рекомендуется.

По технологии возведения

Возводимые непосредственно на площадке застройки фундаменты называют монолитными. А те, которые собирают из типовых ж/б блоков промышленного производства – сборными. Устройство монолитных можно осуществить своими руками. Сборные требуют привлечения спецтехники.

Срок службы

Срок службы монолитного фундамента будет составлять до 150 лет, но только в том случае, если был правильно произведен расчет и при строительстве использовались качественные материалы в правильной пропорции. Также данный тип фундамента более прочный.

Сборные фундаменты

Сборные ленточные фундаменты (кирпичные ленты или блоки) также применяются как в промышленном, так и в частном строительстве. Прослужат они в разы меньше и по прочности сильно уступают монолитным, так как все-таки состоят из отдельных элементов. К тому же для укладки массивных фабричных блоков под фундамент потребуется привлечение спецтехники. В итоге, такой фундамент выйдет дороже аналогичного монолитного. Однако, применение готовых блоков помогает сократить время возведения фундамента.

В зависимости от используемых материалов

  • Ленточный фундамент из бутобетона.

Возводится с использованием цементного раствора и бутового камня. Достаточно прочный фундамент, лучше всего подходит для песчаных или скальных почв. Однако, из-за используемого материала и конструктивных особенностей, совершенно не подходит для участков с глинистыми почвами.

  • Ленточный фундамент из железобетона.

Самый популярный материал. Возводится с использованием. Возводится с использованием песка и щебня, цементного раствора и металлической сетки и арматуры. Прочный и добротный фундамент с большой несущей способностью.

  • Ленточный фундамент с применением кирпичной кладки.

В силу высокой гигроскопичности применяемого материала – кирпича – нуждается в хорошей гидроизоляции. Не подходит для почв с высокими грунтовыми водами и для глубокого заложения.

  • Ленточный фундамент из плит и блоков.

Возводится из готовых железобетонных плит или блоков. Подходят для любого грунта.

Возведение монолитного ленточного фундамента: пошаговая инструкция

Чаще всего при строительстве дома своими руками застройщики выбирают вариант монолитного мелкозаглубленного ленточного фундамента из железобетона. Рассмотрим этапы возведения данного фундамента.

1 этап. Подготовительный

Включает, прежде всего, расчистку участка от мусора и завоз необходимых строительных материалов. Далее производится нанесение разметки будущего фундамента, которая требует четкого контроля и проверки. Углы дома и каждой комнаты — строго 90 градусов.

Подготовленная площадка должна быть выровнена, а ее габариты должны на 2,5 метра выходить за внешний край дома.

2 этап. Рытье и обустройство траншеи

Рыть траншею можно вручную или заказать экскаватор. Даже если траншею вырыли с помощью спецтехники, без ручного труда не обойтись. Ведь дно сделанной экскаватором траншеи нужно выровнять, а местами – подчистить.

траншея-ленточного-фундамента

На дне траншеи укладывается песчаная или гравийная подушка, которая тщательно утрамбовывается. Поверх песка кладут слой гидроизоляции или заливают цементную смесь (это исключит уход влаги из бетона в грунт).

3 этап. Опалубка и арматура

Опалубка может быть выполнена своими руками из досок, струганных как минимум с одной стороны (ровными краями устанавливаются внутрь).

Доски для опалубки должны быть хорошо вымочены и хорошо зафиксированы внутри траншеи распорками. Положение стенок опалубки – строго вертикальное. Возвышение над землей (будущий цоколь дома) – не менее 30 см. Коме того, на данном этапе внутри опалубки должны быть предусмотрены отверстия для коммуникаций.

Также вполне приемлемым является вариант, когда вместо дощатой используют заводскую разборную металлическую опалубку.

Внутрь опалубки на всю высоту помещается арматурный каркас, который обеспечит прочность монолита.

4 этап. Заливаем бетон

Бетон в опалубку заливается слоями и утрамбовывается пои помощи бетонного вибратора или вручную. Прочность и надежность монолитного фундамента напрямую зависит от качества бетона.

5 этап. Гидроизоляция монолита и обратная засыпка.

К гидроизоляции можно приступать на 7-10 деть после заливки фундамента.

На этом этапе опалубка демонтируется, и ее место занимает гидроизоляционный материал. Это может быть рубероид или обычная глина. Иногда, если планируется подвальное помещение, под слой гидроизоляции укладывается утеплитель.

Оставшиеся желоба засыпаются песком и утрамбовываются.

После полного набора бетоном прочности строительство дома можно продолжать.

Как сделать столбчатый фундамент для каркасного дома своими руками: Пошаговая инструкция +Видео

столбчатый-фундамент- ростверкСтолбчатый фундамент – один из типов фундаментов, являющийся неплохой альтернативой, а иногда и единственным вариантов для строительства дома. Это фундамент, который устраивается на заглубленных столбах, выполненных из различных материалов.В некоторых случаях это фундамент намного экономичнее ленточного, к тому же может использоваться на «трудных» грунтах с повышенной влажностью, подверженных пучению.

Предназначение столбчатого фундамента

Столбчатый фундамент хорошо подходит для индивидуального строительства, обладает достаточной несущей способностью, и позволяет строить дома из дерева, каркасные и щитовые конструкции без подвала.

Плюсы и минусы фундамента

Почему выбирают столбчатый фундамент:

Плюсы

  1. Столбчатый фундамент является экономически более выгодным, чем другие типы фундаментов. Его стоимость составляет, как правило, не более 18% от стоимости всего дома (для сравнения стоимость других типов фундаментов может достигать 30%).
  2. Столбчатый фундамент дает меньшую осадку за счет отдельно стоящих опор фундамента. Уменьшение давления дает возможность уменьшить общую площадь фундамента.
  3. Также данный фундамент менее подвержен воздействию пучинистых грунтов.

песчанная-подушка-пример



Минусы:

Столбчатый фундамент не рекомендуется устанавливать:

  1. При горизонтально подвижных и слабонесущих грунтах.
  2. Для крупногабаритного домового строения.
  3. Если вы ограничены во времени и не хотите тратить его на возведение цоколя.
  4. При резком перепаде высот на участке строительства (от 2 м.).

Устройство столбов. Используемые материалы

столбчатый-фундамент-эскизКонструкция фундамента из столбов

Опоры под столбчатый фундамент могут быть выполнены различных материалов, которые отличаются по своей прочности и стоимости. Выбор того или иного материала должен быть обусловлен, прежде всего, конструкцией дома (его массой и этажностью).

  • Опоры столбчатого фундамента могут быть также выполнены из дерева. Это довольно недолговечный материал, поэтому используется сегодня крайне редко и в основном под малогабаритные деревянные постройки или террасы. Для обустройства опор из кирпича для мелкозаглубленного или незаглубленного фундамента используют хорошо обожженный кирпич-железняк, менее подверженный разрушению.
  • Самый надежный и популярный вариант – опоры из бетонных армированных столбов. Для их возведения используют тяжелый строительный бетон.
  • Также часто используются асбестоцементные или металлические трубы, которые используются в качестве несъемной опалубки и заливаются бетоном.
  • Еще один вариант – опоры из плоского бутового камня.

Этапы установки опор пошагово

  1. Заглубление столбчатого фундамента рассчитывается исходя из уровня промерзания почвы. К этой величине прибавляют 30 см и получают глубину установки опор.

2. Подготовительный этап включает расчистку строительной площадки и удаление растительного слоя земли (это около 30 см верхнего слоя почвы). На этом этапе строительная площадка также очищается от посторонних предметов и выравнивается.

3. Если почва под срезанным слоем преимущественно состоит из песка, то дополнительной его подсыпки не потребуется. На глинистых почвах необходимо обустроить песчаную подушку.

4. На следующем этапе начинается разбивка столбчатого фундамента, когда проект дома переносится на местность. Опоры располагают по периметру дома, на стыках стен и в местах наибольшей нагрузки. Совершая разметку будущего фундамента важно контролировать углы пересечения нитей, на углах они должны составлять ровно 90?. Мета установки столбов отмечаются, важно, чтобы они располагались на расстоянии не более 3 м. друг от друга.

разметка-столбчатого-фундамента

Затем приступаем собственно к рытью ям под будущие опоры. Если глубина ям не будет превышать 1 м., то укрепления их стенок не потребуется. При большей глубине ям необходимо устанавливать защиту от обсыпания.

Глубина ям должна быть делана с учетом того, что дно ямы под столбчатый фундамент насыпается слой песка толщиной не менее 10 см. Ширина ямы делается на 20-40 см. больше ширины самого фундамента.конструкция-столбчатого-бутового-фундамента-в-пучинистах-грунтах

Песчаная подушка на дне ямы утрамбовывается и выстелается рубероидом или полиэтиленом для предотвращения ухода воды из бетона, заливаемого в яму.

Обустройстово опалубки столбчатого фундамента

На следующем этапе переходим к обустройству опалубки. Она выполняется из досок или металла. Если края ямы не обваливаются, то вместо опалубки можно использовать полиэтилен или рубероид. Также функцию опалубки могут выполнять трубы из железа, асбеста или керамические.

опалубка-каркасного-дома-столбчатого-фундамента



Наиболее предпочтительной является опалубка под столбчатый фундамент из сырых узких деревянных досок. Для сохранения связывающих свойств бетона и препятствования выхода воды из смеси сухие доски предварительно вымачиваются.

Уровень высоты столбов регулируется на одной высоте.

Ростверк столбчатого фундамента

В зависимости от выбранной технологии различают монолитный, сборный или сборно-монолитный ростверк.ростверк-столбчатого-фундамента

При устройстве монолитного ростверка можно быть уверенным в жесткости и долговечности возводимого фундамента. До начала заливки бетонной смеси необходимо установить арматурный каркас и соединить с ней все перемычки опор столбчатого фундамента при помощи проволочной скрутки или сварки.

Далее по всему периметру фундамента монтируется опалубка и заливается бетонная смесь. После заливки бетонный ростверк изолируют, дабы избежать атмосферных воздействий, и оставляют набирать прочность на срок до 28 дней. После этого приступают к установке плит перекрытий и собственно возведению дома, отлично подходит этот фундамент для каркасного дома, при этом этот фундамент легко производится своими руками.

Забирка фундамента — ограждающая стенка между столбами

Так как во многих регионах подпольное пространство дома нуждается в дополнительном утеплении, при возведении здания на столбчатом фундаменте не следует забывать об этапе устройства забирки – ограждающей стенки между столбами.

забирка-столбчатого-фундамента

Забирка призвана защитить пространство под домом от сора, атмосферных осадков и т.п. Она укладывается на собственное основание из бетонной стяжки и делается высотой не менее 40 см. и зависит от высоты цоколя здания. Со столбами забирку не связывают.

Гидроизоляция

Важным шагом является гидроизоляция столбчатого фундамента. Она осуществляется при помощи двух слоев рубероида, переложенных битумом, или цементного раствора с песком.

Как рассчитать нагрузку столбчатый фундамент — видео

Фундамент для каркасного дома. Какой фундамент лучше?

Фундамент – основа строительства. От его качества и несущей способности будет зависеть срок службы всего здания. И хотя фундамент под каркасный дом может быть проще за счет небольшого веса строения, всё же лучше постараться сделать его максимально надежным.

Какой фундамент лучше под каркасный дом?

Выбирая фундамент для каркасного дома, нужно учесть некоторые важные нюансы:

  • тип грунта;
  • рельеф участка;
  • высоту грунтовых вод;
  • уровень осадков;
  • температуру воздуха в зимнее время.

Как определить тип грунта?

В зависимости от типа грунта будет выбираться и будущий фундамент:

  1. Твердые грунты. Сюда относятся каменисто-песчаные, крупно-песчаные, гравийные и скалистые. Идеальный тип для строительства – не вспучивается и не подтапливается. Можно выбирать практически любой тип фундамента.
  2. Пучинистые грунты. Состоят из мелкозернистого или «пылевого» песка, а также глины и суглинка. За счет накопления влаги, замерзая, они увеличиваются в объеме и вспучиваются. Поэтому фундамент на них может «гулять», что приводит к трещинам. Оптимальный вариант – фундамент на сваях или утепленная шведская плита.
  3. Пучинистые грунты

  4. Болотистая местность. Торфяной грунт не только подвергается зимнему пучению, но и «плывет» по весне. Тут единственный выход – приподнятый дом. Но бетонные столбики категорически не подходят. Только сваи или экономные столбы из автомобильных покрышек.

Торфяной грунт

Наиболее точный результат дают геодезические изыскания. Они определяют уровень грунтовых вод, тип грунта и глубину водоносных горизонтов. Но если требуется максимальная экономия, можно попытаться определить тип грунта самостоятельно.

Для этого выкапывается яма глубиной от полутора метра. Изучается срез почвы – чем больше в нем глины и пылеватого песка, тем больше он будет пучиниться. Нелишним будет поинтересоваться о состоянии грунта у ближайших соседей. И хотя это не даст точного результата, можно будет понять общую ситуацию.

Почему важно знать уровень грунтовых вод и температуру зимой?

Если начать строить дом, не определив заранее тип грунта, грунтовые воды могут регулярно подтапливать подвальные помещения. В то же время, даже ленточный фундамент, уложенный на глубину ниже промерзания грунта, не подходит для легких каркасных домов.

Грунт, примерзший к ленточному фундаменту, будет «двигать» его за собой с силой до 5 тонн на метр квадратный. Такого усилия достаточно для поднятия даже бревенчатого сруба. Поэтому на пучинистых грунтах глубокий ленточный фундамент подходит только для тяжелых строений – кирпичных или железобетонных.

С другой стороны, если температура зимой никогда не опускается ниже -5, то грунт под домом не замерзнет. В этом случае переживать о зимнем пучении не приходится и можно выбирать любой удобный вариант фундамента.

Каких ошибок можно избежать?

Чтобы свести расходы к минимуму, важно рационально подходить к выбору фундамента:

  • незачем делать фундамент, который прослужит дольше самого строения – для каркасного дома железобетонный фундамент не нужен;
  • даже потратившись на лучшую гидроизоляцию подвала, он останется сырым при высоком уровне грунтовых вод;
  • при стабильных грунтах можно сэкономить, устроив мелкозаглубленный фундамент;
  • чтобы не платить целое состояние за выравнивание участка с сильным уклоном, можно сделать фундамент на сваях;
  • чтобы убрать зимнее пучение под легким мелкозаглубленным домом, на поверхности вокруг фундамента делают утепленную экструзионным пенополистиролом отмостку.

«Плавающий» фундамент из покрышек – для торфяных грунтов

Интересным и очень экономным решением для постройки небольшого каркасного дома является устройство «плавающего» фундамента на старых автомобильных покрышках.

Устройство «плавающего» фундамента на старых автомобильных покрышках

Практически в каждом шиномонтаже старые покрышки могут отдать бесплатно, и всё, что потребуется для фундамента – песок и гравий для засыпки.

Еще один плюс такого нетрадиционного решения – скорость постройки и устойчивость к пучению за счет гибкости самих покрышек. Так, при поднятии грунта резина будет сдавливаться под весом дома, не поднимая само строение. При оттаивании и опускании грунта покрышки возвращаются в первоначальную форму, а дом остается на том же уровне.

Учитывая большой период разложения резины, такой фундамент прослужит столько же, сколько и сам каркас – 50 лет. А начинать строительство можно даже зимой. Возведение фундамента предельно простое:

  1. Снимается слой плодородной почвы и укладывается геотекстиль – чтобы наполнитель не уходил в землю.
  2. Устанавливаются покрышки одна на другую – минимум две. Можно делать как столбчатый фундамент, устанавливая такие «столбики» по углам здания и с шагом в 1,5 метра, так и сделав «плиту», заложив все пространство под домом.
  3. Устанавливаются покрышки одна на другую

  4. Покрышки можно ничем не скреплять – под весом здания и наполнителя они сами плотно прижмутся друг к другу.
  5. Нижние покрышки засыпаются гравием, а верхние – песком.
  6. Нижние покрышки засыпаются гравием, а верхние – песком

  7. На покрышки укладывается гидроизоляция и можно делать ростверк.
  8. На покрышки укладывается гидроизоляция и можно делать ростверк

Лучше выбирать шины максимального диаметра, иначе при небольшой площади опоры на очень болотистом грунте такой фундамент просто «утонет».

Фундамент на сваях – универсальный вариант

Свайный фундамент подходит для любого типа грунта. Для болотистой местности нужны более длинные сваи, которые достанут до устойчивой почвы, а для супесчаного грунта достаточно заглубления на полтора метра – до глубины замерзания.

В то же время, очень удобно и быстро строить на неровном участке – не нужно снимать грунт и выравнивать площадку, можно просто срезать верхние концы свай под один уровень.

Можно просто срезать верхние концы свай под один уровень

Но если на мягком грунте можно использовать винтовые сваи, которые при должном умении относительно просто завинчивать своими руками, то для каменистой местности потребуется специальная буровая техника.

А вот на скалистом грунте свайный фундамент устроить не получится. Да это и не нужно – ведь настолько плотная порода позволяет возводить дома вовсе без фундамента! Свайный фундамент строится в несколько этапов:

  1. Разметка участка под сваи. Если здание небольшое, то можно устанавливать только сваи в углах постройки. А вот большой дом требует промежуточных опор. Например, в доме со стенами 8х8 должно быть установлено 4 угловых сваи, и по 3 дополнительных между ними с шагом 1,6 м.
  2. Внутренний периметр размечается по тому же принципу – расстояние между опорами не должно превышать 2 метра, иначе лаги будут прогибаться под весом.
  3. Если планируется устройство цоколя, то снимается слой плодородной почвы внутри будущего фундамента. Делать это нужно до установки разметки под сваи – колышки и бечевку придется снимать и ставить заново.
  4. Выкапываются небольшие углубления – так сваи будет проще установить для ввинчивания.
  5. Выкапываются небольшие углубления – так сваи будет проще установить для ввинчивания

  6. Завинчиваются сваи вдвоем, но лучше втроем. В верхней части трубы делается отверстие, куда вставляется рычаг. Двое завинчивают сваю, а третий контролирует вертикаль по уровню и выравнивает сваю при отклонении.
  7. Ни в коем случае нельзя доставать сваю – это взрыхлит почву и фундамент перестанет быть устойчивым. Выравнивать сваи нужно, наклоняя в противоположную сторону и прокручивая несколько раз в таком положении. Учитывая, что длина опор всегда берется с запасом, несколько лишних сантиметров заглубления будут некритичны.
  8. Выравнивать сваи нужно, наклоняя в противоположную сторону и прокручивая несколько раз в таком положении

  9. Срезаются сваи под один уровень, заливаются бетонным раствором и закрываются оголовками.

При наличии помощников свайный фундамент можно установить за один день, а уже на следующий монтировать ростверк. Ждать полного застывания раствора в свае нет необходимости, так как вес принимает на себя металл, а бетон нужен для укрепления конструкции.

Утепленная шведская плита – тепло в доме и никакого пучения

Относительно новый тип фундамента – УШП, становится все популярнее. Его преимущества довольно многочисленны:

  • за счет прослойки из ЭППС и утепленной отмостки решается проблема с пучением грунта – он просто не замерзает;
  • эта же прослойка служит отличной теплоизоляцией, поэтому при организации теплых полов все тепло остается в доме;
  • все коммуникации скрыты в фундаменте, не нужно думать, куда спрятать трубы;
  • идеально ровный черновой пол позволяет сразу же положить плитку, ламинат или любое другое напольное покрытие.

Решая, какой фундамент выбрать для каркасного дома, можно остановиться и на УШП. Но для его самостоятельного устройства потребуется большое количество техники, которую можно или купить, или арендовать. Расчет толщины плиты лучше доверить специалистам. Нужно учесть нагрузку на фундамент, количество ребер жесткости и их расположение, типовое сечение и схему армирования.

Нужно учесть нагрузку на фундамент, количество ребер жесткости и их расположение, типовое сечение и схему армирования

Сам процесс устройства шведской плиты также требует усилий:

  1. На дно вырытого котлована укладывается геотекстиль, высыпается песок и тщательно трамбуется. Используется специальная трамбовочная машина. Перепады площади не должны превышать 2 см.
  2. Используется специальная трамбовочная машина

  3. Канализационные трубы укладываются поверх утрамбованного песка. При необходимости делается дренаж и ливневка.
  4. Канализационные трубы укладываются поверх утрамбованного песка

  5. Сооружается опалубка и укладывается пенопласт на техническую пленку. По периметру укладываются L-блоки, а внутри – обычные плиты. Сверху плиты ЭППС также укрываются пленкой.
  6. Сооружается опалубка и укладывается пенопласт на техническую пленку

  7. После этого производится разводка труб под теплые полы.
  8. Собирается и укладывается арматурная сетка. Рекомендуется сетку не варить, а связывать, что довольно сложно. Существенно проще это делать реверсивным крючком для вязки арматуры.
  9. Важный этап – расчет количества бетона. Его придется заказать, так как нужного количества и высокого качества самостоятельно изготовить не получится. Заливается и выравнивается бетон за один раз.
  10. После заливки убираются пузырьки воздуха специальной вибротрамбовкой.
  11. Как только бетон схватится, но еще не затвердеет окончательно, необходимо его выровнять затирочной машиной – «вертолетом».

Необходимо его выровнять затирочной машиной – «вертолетом»

Общий принцип устройства УШП показан на видео:

Вам понравится

Какой фундамент для каркасного дома



Правильный выбор фундамента дома определяет долговечность строения. Фундамент дома необходим для распределения нагрузки и давления стен по поверхности грунта. Он также предупреждает разрушение дома и образование трещин. Какой фундамент для каркасного дома лучше – плитный, свайный или ленточный? И почему строение без фундамента будет недолговечным?

Фундамент для каркасного дома

Зимой при температурах ниже ноля происходит замерзание жидкости в водоёмах и поверхностных слоях почвы. Объём воды при замерзании увеличивается, а уровень грунта поднимается на несколько сантиметров. Уровень зимнего вспучивания почвы зависит от количества влаги, которое могло в нём находиться.

Устройство фундамента на сваях для каркасника своими руками на фото. Свайный фундамент для каркасного дома по канадской технологии

Меньше других поднимаются песчаные грунты. Они практически не задерживают воду и остаются сухими. Сильнее других поднимаются глинистые грунты. В их поверхности задерживается значительное количество воды, что приводит к вспучиванию грунта при промерзании.

На заметку

Вспучивание и последующее весеннее просаживание грунта происходят неравномерно. Некоторые участки почвы поднимаются выше, на несколько сантиметров, некоторые – ниже, на несколько миллиметров. Такие колебания уровня являются причиной трещин в стенах, особенно если дом выполнено из плотного тяжёлого материала – кирпича, бетона.

И даже для лёгкого каркасного дома неравномерная просадка грунта может также стать причиной нарушения его геометрии, разъединения деталей обшивки, появление наклона каркасных опор. Поэтому для любого строения сооружают основание – фундамент. Какой фундамент лучше для каркасного домасвайный, плитный или ленточный?



Типы фундаментов

Каркасный дом отличается от других известных строений небольшим весом. Стены каркасных строений  имеют внутренний утеплитель, масса которого значительно меньше плотных бетонных или деревянных материалов. Поэтому вес стены каркасника меньше веса кирпичной стены – в 4-6 раз, а деревянной – в 2 раза. Это накладывает свои особенности на выбор основания.

Ленточный фундамент строим своими руками на фото. Ленточный фундамент.

Для каркасного строения нет необходимости сооружать большой глубокозаглубленный фундамент, который бы опирался на непромерзающие слои грунта. Возведение такого основания достаточно затратно, обходится застройщикам в треть суммы строительства. Такой фундамент необходим для тяжёлых кирпичных и монолитных бетонных стен, каменной кладки или тяжёлой облицовки. Для лёгких строений можно обойтись мелкозаглубленным фундаментом – плитой или лентой.

На заметку

Фундамент для каркасного дома также может быть свайным или столбчатым. Его выбирают для особенных подвижных видов грунтов – пойменных или песчаных нестабильных участков, расположенных на берегах рек, озёр, на склонах балок, оврагов с возможным почвенным подтоплением и подвижками. Фундамент под ключ можно заказать на сайте www.stroycomplektpro.ru



Расчёт фундамента

Несмотря на небольшую глубину залегания, фундамент каркасного дома должен выдерживать вес его стен, кровли и внутренних бытовых устройств (отопления, водоснабжения). Запаса прочности подземного основания должно быть достаточно, чтобы поднимать на себе вес каркасного строения при зимнем вспучивании грунта. А также опускаться вместе со стенами и крышей при весеннем оттаивании. Исходя их этих требований, выбирают высоту мелкозаглубленного основания в таком размере, чтобы обеспечить фундаменту необходимую прочность.

Монолитный фундамент делается монолитной плитой для строительства любого на фото.Монолитная плита.

Для мелкозаглубленной ленты из бута и бетона достаточно использовать 500-600 мм общей суммарной высоты ленты. Слово «суммарная» – обозначает общую высоту той части фундамента, которая расположена над землёй, и той, которая заглублена в почву. Для плитного фундамента толщина плиты или высота фундаментного основания могут быть меньше и составлять 300-400 мм, так как его конструкция – массивнее, и удельная прочность – выше.

На заметку

Выбор толщины фундамента определяется этажностью строения. Для двух- трёхэтажных каркасных домов выбирают высоту по верхней рекомендуемой цифре. А также используют больше слоёв армирование фундамента плиты, ленты.

Глубина залегания свайно-ростверкового основания, в другом варианте названия – столбчатого, определяется глубиной расположения неподвижных грунтовых пород. Как правило, пята сваи или опоры опускается вниз до неподвижного скального грунта. Который может выходить на поверхность, а может располагаться на глубине нескольких метров.



Демонстрация фундаментов каркасных домов на видео показывает разницу между различными типами оснований. А также особенности выполнения строительных работ, заливку или забивку столбов, свай, различные этапы строительства.



Этапы строительства фундамента

Фундамент под каркасный дом закладывают в несколько этапов:

  • Строительство основы каркасного дома начинается с грунтовых работ. Вынимают плодородный слой грунта в зоне расположения ленты, плиты или сваи. Дно ямы отсыпают слоем песка, который трамбуют и проливают водой. Песчаная подушка выполняют функцию отвода влаги и амортизатора. Пролив водой необходим для её уплотнения.

На заметку

При строительстве на влажных глинистых грунтах дополнительно под песчаную подушку укладывается геотекстиль – для ограничение попадания влаги в песок и стены фундамента.

Свайно-винтовой фундамент для каркасного домостроения на фото. По канадской технологии на свайном фундаменте.
  • Укладывают арматуру – эта операция необходима для возведения больших каркасных строений, с площадью более чем 40 кв. м и высотой более 1 этажа. Диаметр проволочной арматуры зависит от размера будущего строения (площади, этажности).
  • Устанавливают опалубку для последующего литья бетона.
  • Укладывают внутрь опалубки наполнитель – битый кирпич, щебень, камень.
  • Замешивают бетонный раствор на участке строительстве или заказывают его на заводе-изготовителе.
  • Заливают бетоном, после чего – раствор обрабатывают вибратором и с поверхности – трамбуют, для уплотнения.
  • Если использовался не гидростойкий бетон, то выполняют гидроизоляцию его поверхности.

На заметку

Гидроизоляцию фундамента легче проводить на этапе замешивания бетонного раствора или добавлять гидроизолирующие добавки перед заливкой в опалубку. В таком случае, монолитная масса будет иметь водоотталкивающие свойства, не будет нуждаться в последующей защите поверхности от влаги.



А теперь рассмотрим, чем отличаются различные типы фундаментов, какие особенности их сооружения под каркасное строение. И как выбрать лучший фундамент для каркасного дома?

Ленточный фундамент

Ленточный фундамент – распространённых тип основания, который используют при строительстве различных домов. При этом для разных стен выбирают разную высоту фундаментной «ленты». Для тяжёлых кирпичных она может составлять 1,5-2 м, а для лёгких каркасных – до полуметра.

Ширина ленточного основания определяется толщиной стены. Фундаментная лента должна быть шире, чем стена, на 50-100 мм с каждой стороны (изнутри и снаружи). Толщина стен каркасного дома определяется толщиной утеплителя, вентиляционных зазоров и обшивки. Часто она составляет от 300 до 500 мм.

Строительство начинается с постройки ленточного фундамента на фото. Ленточный фундамент.

Ленточный для каркасного дома выполняют заглубленным в грунт на 200-400 мм. Глубина заглубления определяется расположением плодородной почвы, которую вынимают при строительстве полностью.

В традиционном кирпичном строительстве ленту прокладывают не только под наружными стенами, то также под несущими межкомнатными простенками. В каркасных строениях фундаментная лента обустраивается только по наружному периметру дома. Прочности такого основания достаточно, чтобы выдержать без разрушений вес облегчённых стен каркасного строения.

На заметку

Благодаря небольшому весу стен и всего строения, мелкозаглубленный ленточный фундамент способен выдерживать 2 этажа каркасного строения.

Материалом для заливки может быть бетон или смесь камня и бетона. Вместо камня можно использовать битый кирпич, щебень.

Плитный фундамент под строение

Плитное основание или фундаментная плита достаточно часто используются в каркасном строительстве. Его часто называют плавающим. Плита «поднимается» вместе с домом наподобие палубы корабля при зимнем вспучивании. И «опускается» вместе с построенной «оснасткой».

Фундамент плитный своими руками на фото. Плитный фундамент .

Плитное основание имеют ряд преимуществ перед «лентой»:

  • Для плиты нет необходимости вынимать грунт. Она может совсем не заглубляться в почву или опускаться не более чем на 100 мм или глубину плодородного слоя.

По нормам СНиП, при строительстве любых домов обязательно необходимо снимать плодородный слой грунта. Поэтому часто глубина залегания плитного фундамента определяется глубиной плодородной почвы.

  • Плита является самым простым в техническом смысле фундаментом, наиболее доступным для исполнения своими руками. Она требует минимального количества опалубки и заливается единым монолитным «куском».
  • Монолитный плитный фундамент предоставляет застройщику готовый черновой пол и необходимым утеплением. В то время как на «ленте» такой пол необходимо собирать из лагов, а пространство под ним – отсыпать керамзитом или другим насыпным теплоизолятором.

Плитное основание – лучший вариант фундамента под каркасный дом своими руками. Его используют для сооружения одно-, двух- и трёхэтажных каркасников. При этом с повышением этажности увеличивают толщину плитного фундамента и размер арматуры.

Столбчатый фундамент

Столбчатый представляет собой столбы, сваи или другие варианты вертикальных опор, которые опускаются в грунт на заданную глубину. Это один из самых экономичных видов фундаментов, которые используют для сооружения основания под каркасник, при условии – надземного сооружения, когда скальный грунт выходит на поверхность. Если же необходимо вбивать или заколачивать сваи в грунт на некоторую глубину, то такое строительство требует работы спецтехники и обходится дорого.

Как сделать столбчатый фундамент для каркасного строения своими руками на фото.На столбчатом фундаменте.

Столбчатый или свайный для каркасного дома собирают из металлических или бетонных свай. Небольшие лёгкие домики для сезонного проживания можно ставить на деревянные сваи. Однако такой вид основания часто оказывается недолговечным.

Столбчатый фундамент для каркасного дома можно залить непосредственно в грунт из бетона. Для этого выполняют разметку периметра будущего строения с обозначением мест расположения будущих свай. После чего в обозначенных местах вынимают часть грунта на заданную глубину, при этом используются ручные буры. После чего – внутрь полученного цилиндрического углубления укладывают гидроизоляцию (к примеру, рубероид или полиэтилен), после – устанавливают арматуру, заливают бетон.

Делают бетонные сваи для надежности столбчатого фундамента на фото. Устройство столбчатого бетонного фундамента.

Опалубкой для подземной части сваи стены являются стены ямы. Для надземного верхнего участка сооружают круглую опалубку. Внутренняя арматура обеспечивает прочность свай. Её длина определяется общей суммарной высотой сваи + дополнительные 100-200 мм для сооружения горизонтального перекрытия.

Стены дома в последующем будут опираться на горизонтальные перекрытия, установленные на вертикальные сваи. Это перекрытие называют ростверком, поэтому на самом деле такое основание является ростверковым столбчатым фундаментом каркасного дома.

В небольших строениях сваи или фундаментные столбы могут располагаться только по углам дома. В домах с большой площадью сваи ставят также посредине наружных стен в нескольких местах.

Лучший фундамент

Выбор типа и размеров фундамента определяется особенностями грунта и самого строения, его площади, этажности, размеров. А также особенностями выполнения работ, наличия профессиональных и строительных навыков у застройщика.

Строительство начинается со свайно-винтового фундамента на фото. Постройка на свайном фундаменте.

При выполнении работ своими руками проще соорудить основание в виде плиты. Это – самый доступный вариант строительства, в котором все работы несложно выполнить самостоятельно. Снять грунт, уложить армирующую обвязку, залить бетонный раствор.

Немного сложнее – выполнить бетонную ленту. Для этого необходимо установить больше опалубки, также уложить арматуру, щебень и выполнить заливку.

Ещё сложнее для начинающего строителя – соорудить столбы или сваи. Необходимо подготовить цилиндрические ямы, замесить вручную бетон, выполнить их заливку. А также качественно укрепить горизонтальные балки ростверка. Такое строительство требует использования профессиональных рабочих, иногда – строительной техники, и часто оказывается не под силу начинающему застройщику.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
