Как сделать мангальную зону своими руками фото: фото и проекты своими руками – проектирование зоны барбекю, около площадки, фото и чертежи, подбор места и зонирование

Мангальная зона

Жильцы квартир часто говорят о преимуществах использования именно этого вида жилища. Однако, если вы проживаете в частном доме, то перед вами открывается масса возможностей. То же и касается тех, у кого есть дачи. Ведь кроме самого жилища, вы получаете большую прилегающую территорию, которую можно использовать по-разному.

Часто на участке можно увидеть зону отдыха с водоемом, беседкой, детской площадкой и т. д. Но, кроме этих стандартных конструкций, вы можете сделать для участка мангал с навесом. Такая зона барбекю будет уместна для любителей приглашать гостей и кушать мясо, приготовленное на огне.

Что нужно знать о зоне барбекю? Как оформить печь и другие конструкции? В чем заключается обустройство мангальной зоны? Нужен ли для нее навес? Ответы на эти вопросы вы узнаете, если прочтете эту статью.

Зонирование участка

Для начала рассмотрим вопрос с правильным зонированием и размещением конструкций на территории. От этого зависит очень много, начиная от удобства использования, заканчивая внешней привлекательностью.

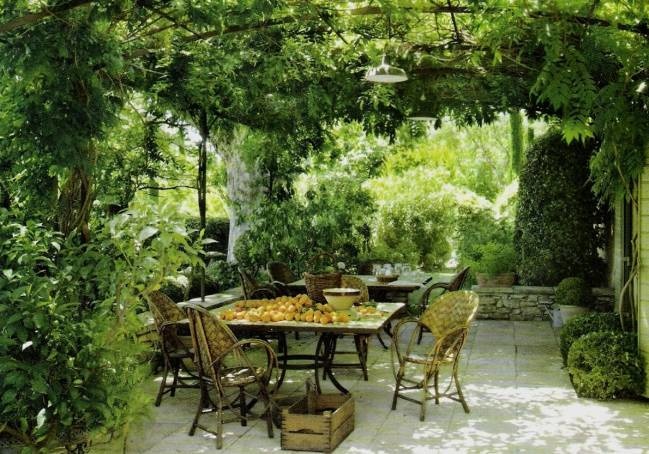

Зона отдыха — это место, где каждый сможет набраться сил после тяжелого рабочего дня, расслабиться, организовать пикник и заняться приготовлением вкуснейшего ужина. Для таких зон характерны столы, комфортные сидения, печь, коптильня и беседка. Существует несколько классификаций зон отдыха, что отличаются по типу своего устройства:

  1. Открытые. Такими зонами называют просторную открытую площадку. Она пригодна для занятий спортом, вечеринок, пассивного отдыха и для различных игр. Ее особенность в простоте создания.
  2. Закрытые. Эта зона предназначается для умеренного и спокойного отдыха. Она характерна тем, что имеет крышу или навес, что защищают территорию от осадков. Стенами в ней выступают деревянные рейки, легкие занавески. Украшается все это ширмами и цветами.
  3. Универсальные. Это что-то среднее между первым и вторым вариантом. Добиться такой конструкции можно за счет мобильных сооружений, что быстро делают зону отдыха закрытой или открытой. Сам каркас может быть переносной или сборный, выполненный из металла или дерева.

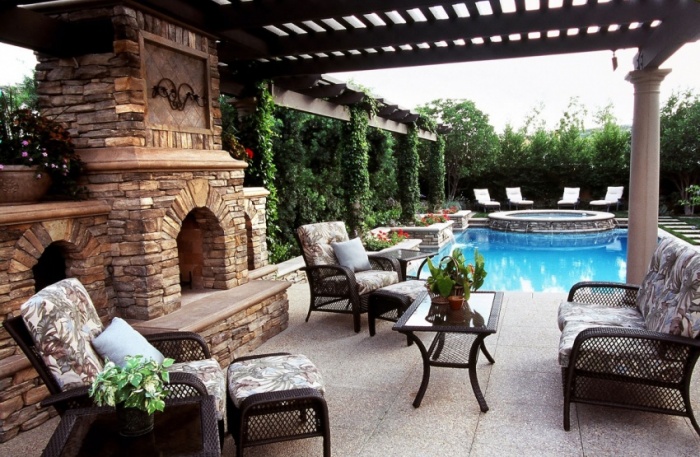

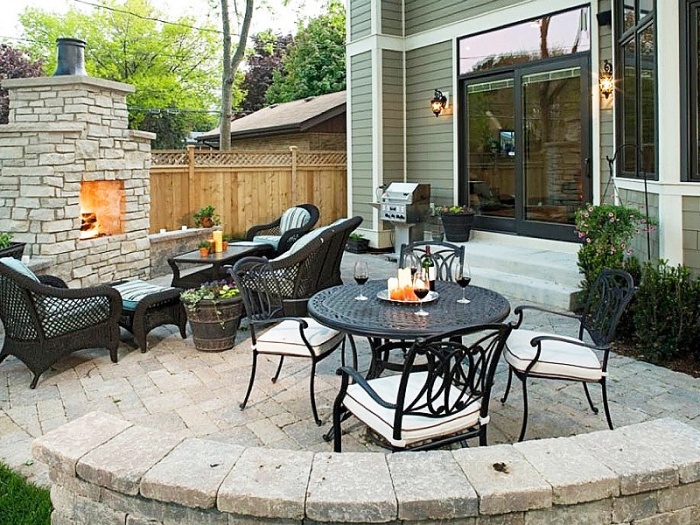

  4. Патио. Это подобие внутреннего дворика, что скрывается от глаз сторонних людей. Чаще всего в этой роли выступает комната или веранда, находящаяся на открытом воздухе. Ее стены соприкасаются с домом.

Каждая зона отдыха имеет свои преимущества. Размеры такого места для релаксации могут быть самыми разными. Мангальная зона лучше вписывается для универсальных или закрытых конструкций, так как печь или коптильня работают на открытом огне. Давайте подробнее разберемся, как лучше оформить зону с мангалом или целые комплексы для отдыха.

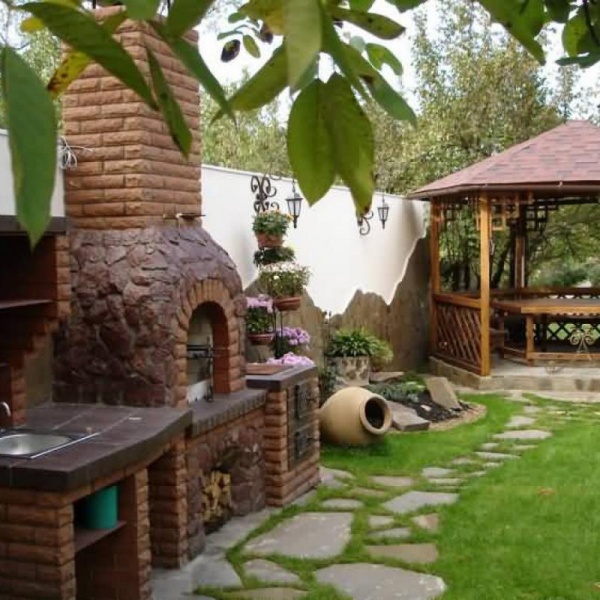

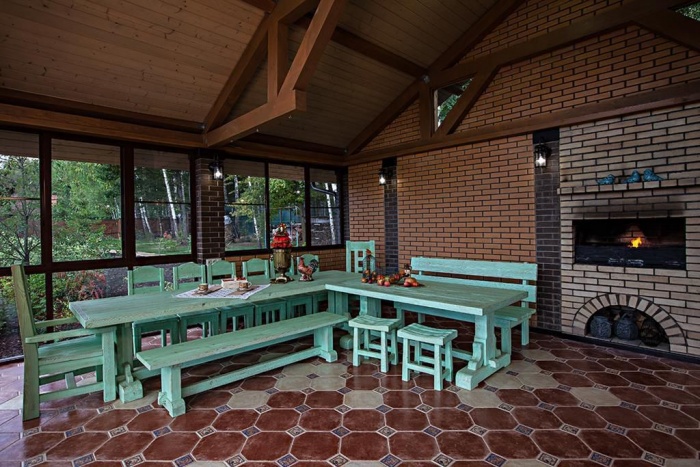

Оформляем мангальную зону

Мангальная зона — это определенный участок на даче, который предназначен для культурного отдыха при готовке блюд на огне. Это может быть комплекс построек, среди которых барбекю, печь, коптильня и сам мангал. Но чтобы сделать этот участок, сначала важно подобрать подходящее для этой цели место.

Есть несколько нюансов, которые важно обязательно учитывать. Они касаются возможностей участка и размещения. Вот над чем нужно подумать:

  • как далеко делать мангальную зону непосредственно от дома;
  • какой размер участка? Размеры играют важную роль, так как от них зависит конструкция и особенности зоны барбекю;
  • хотите ли вы сделать зону отдыха закрытой для посторонних глаз, или же открытой;
  • насколько ровная поверхность участка для мангальной зоны.

Мангальная зона для небольшого участка — это реально. Нужно только правильно все обустроить. При качественном оформлении и правильном дизайне, даже небольшой участок будет уютным, красивым, функциональным и удобным. Посмотрите на фото, как это можно реализовать в жизни.

Что касается больших территорий, то здесь проще в плане размещения, да и фантазия с оформлением может разгуляться. Но, есть небольшой минус — чем больше территория, тем больше денег уйдет на ее оформление. Такие участки рекомендуется зонировать, чтобы все выглядело органично, красиво, сбалансировано и современно. Что входит в такое зонирование? Во-первых — это рабочая зона. Именно там будут установлены печь, коптильня, барбекю и подобные конструкции. Во-вторых — это зона для отдыха. Это пространство, которое обустраивается для принятия пищи, отдыха, посиделок и игр.

Ограждаем территорию мангальной зоны

Чем вы можете оградить территории друг от друга? Некоторые предпочитают не использовать ограды, чтобы наслаждаться процессом горения костра и готовки блюд. Другие же используют живую изгородь. Это довольно практичное решение: ограда разделяет зоны, в то же время, украшая весь участок. На рынке вы можете найти много растений вьющегося типа, которые можно использовать для изгороди. Только вот спросите, пригодны ли они для вашего климата и особенности территории. Кроме того, растение может иметь свои особенности:

  • плодородные, такие как виноград;
  • цветущие, однолетники и т. д.;
  • освежающие воздух, благотворно влияющими на организм за счет природных эфирных масел (хвойные растения).

Изгородь для них делается вручную. Это несложно, важно только собрать подходящий материал и инструмент. Необязательно быть инженером, даже новичок сможет справиться с этой задачей. Материалы для изгороди:

  1. Древесина.
  2. Металл.
  3. Кирпичи или другой камень.
  4. Бамбук.

Создаем прочное основание для мангальной зоны

Особенность всех конструкций в том, что они имеют довольно приличный вес. А это значит, что без хорошего фундамента и вымощенной территории никак не обойтись. К тому же сама площадка должна быть ровной, без ям или выступов. В противном случае участок нужно будет выравнивать. Пол лучше делать из прочных огнеупорных материалов, среди которых клинкерная плитка, камень, бетон, тротуарная плитка. Не забывайте и про дорожки к мангальной зоне. Вы должны безопасно и с комфортом проходить в нужное место.

Совет! Так как посиделки в мангальной зоне обычно устраивают вечером, то обязательно позаботьтесь о том, чтобы зона качественно освещалась. Это касается как самой конструкции, так и дорожки, ведущей к ней. Это послужит еще и декоративным приемом.

Дополнить картину по оформлению мангальной зоны помогут зелень, декоративные элементы, цветы, фонари и прочие детали. Ну и самое главное, не стоит забывать о столе и стульях. Их устанавливают в зоне отдыха. Для удобства стулья делают мягкими или же просто ставят к ним подушки. На фото видно, как красиво оформлена мангальная зона с зоной отдыха.

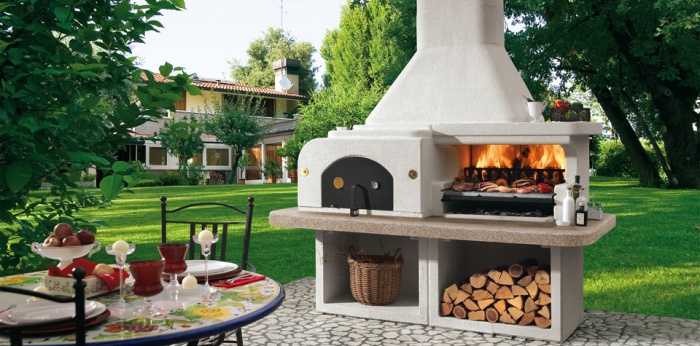

Выбор мангала

Отдельно хочется упомянуть и о нем. Ведь по сути, это основная часть конструкции в целом. Без него мангальная зона теряет свой смысл и превращается в простую беседку. А вот мангал послужит источником тепла, уюта, и местом для приготовления пищи. Вы можете установить внутри:

  • печку с жаровней, выложенную из кирпича;
  • коптильню;
  • закрытый уличный камин;
  • барбекю;
  • мангал.

Так как речь идет об использовании открытого источника огня, то помните, что все материалы около мангала должны быть огнеупорными. Кроме того, важен вытяжной зонт для мангала, который будет обеспечивать отток дыма в нужное место. Теперь, когда у вас есть мангальная зона с местом для отдыха, нужно позаботиться о другой важной части — навесе.

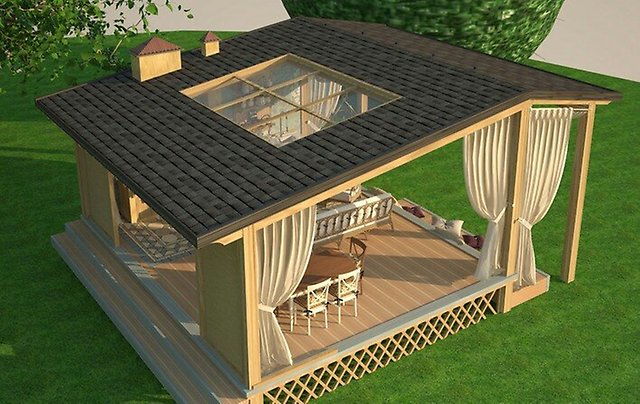

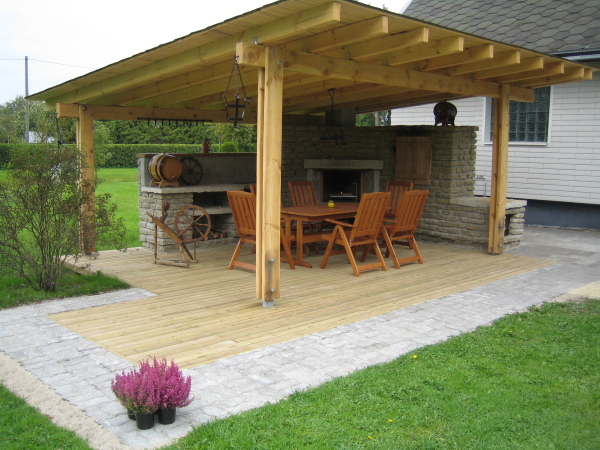

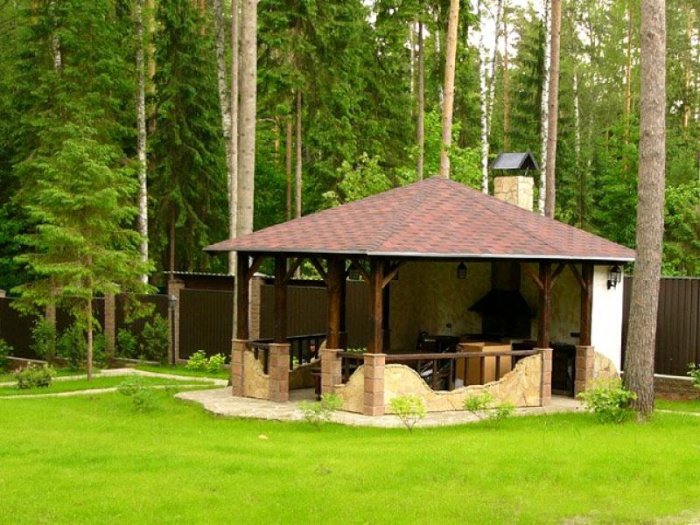

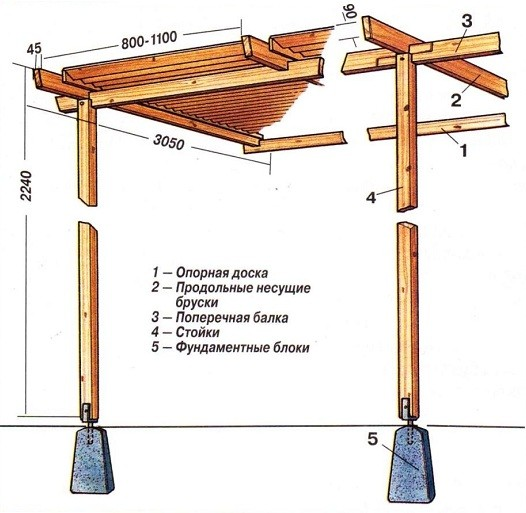

Навес для мангальной зоны

Эта простая, но в то же время функциональная конструкция служит гарантией того, что ваш отдых и сам процесс готовки пищи будет комфортным и безопасным. Навес для мангала нужно делать такой, чтобы он укрывал и отдыхающих, и сам мангал или барбекю. Какие навесы для мангалов бывают?

Существуют две разновидности:

  • из дерева;
  • из металла.

Преимущество первого варианта в том, что материалы имеют доступную стоимость, а их обработка выполняется довольно просто. Дерево — это податливый материал, для работы с которым не нужно иметь высокотехнологичные инструменты. Навес вы можете сделать самостоятельно, важно только иметь подробный план строительства. Вот пример подобной конструкции.

Но, есть у дерева большой минус. Речь идет о его эксплуатационных характеристиках. Ведь сам материал довольно хорошо горит, может гнить и боится воздействия влаги. Чтобы решить эту проблему, все деревянные элементы заранее обрабатываются специальными пропитками (антисептики, антипирены). В остальном — дерево отличный вариант. Смотрится все довольно красиво, благородно и уместно для любого дизайна. К тому же древесина на 100% экологически чиста и никак не повредит вашему здоровью.

Что касается навесов для мангальной зоны из металла, то они долговечнее, надежнее и практичнее. Но, здесь тоже есть свои минусы. Себестоимость конструкции немного выше, а для создания своими руками потребуются навыки сварщика, сам сварочный аппарат, дрель, болгарка и т. д. Так же как и в случае с деревом, металл после сборки следует защитить антикоррозийным составом. Железо боится влаги и может под ее влиянием ржаветь.

Обратите внимание! Навесы могут отличаться своей конструкцией. Есть простые модели, состоящие из четырех опор и крыши, а есть более конструктивно сложные, со стенами и другими декоративными элементами.

Подобный навес для мангальной зоны — это просто необходимость. Его лучше делать еще на этапе создания фундамента, перед тем, как обустраивать пространство внутри. Посмотрите на это фото, чтобы увидеть полностью готовую мангальную зону, сделанную своими руками.

Подведем итоги

Сделать мангальную зону у себя на участке несложно. Важно только приложить усилия, заранее спланировать все работы и следовать некоторым правилам. Именно тогда у вас получится функциональное место, где вы можете отдыхать всей семьей и наслаждаться своим участком. А эти видео примеры покажут, насколько разнообразным может быть дизайн мангальной зоны. Какой именно выбрать вариант — решайте сами, ведь проводить в нем время будете вы и ваша семья.

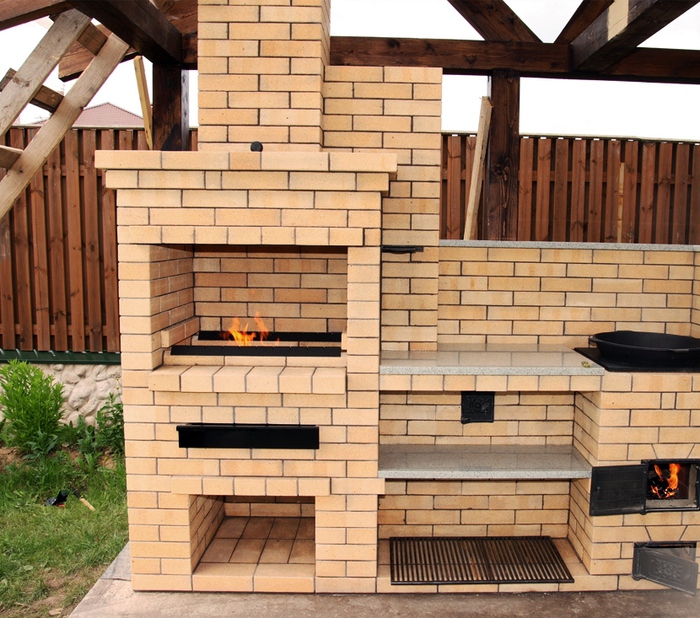

Мангал из кирпича - 110 фото лучших вариантов для дачи. Инструкция как сделать своими руками.

Как вы представляете себе летний отдых на природе? Чаще всего ассоциации будет такими: друзья, костер, шашлык. Для оптимального использования ресурсов и места на своем участке конечно подойдет только мангал.

Все в жизни человека идет путем оптимизации, вот и сфера отдыха не исключение! Намного проще построить на участке стационарный, безопасный и удобный мангал, чтобы не ломать себе голову в будущем. Поэтому не удивительно, что такое решение для загородного дома самое популярное.

К выбору каким именно будет ваш очаг на участке, нужно подходить с умом, ведь видов мангалов из кирпича несколько: круглогодичной эксплуатации, с функцией коптильни, с фундаментом.

Краткое содержимое статьи:

Выбор места для мангала из кирпича

Есть несколько очень важных параметров для благоустройства удобной зоны такого отдыха. Как правило, мангал для загородного дома является «сердцем» ландшафтного решения. Итак:

  • Выбранная площадка должна быть ограждена от ветра и пыли, при приготовлении еды это важно. Также не желательно раздражать дымом соседей, а в некоторых случаях дым может быть еще и горючим.
  • Поверхность для возведения кирпичного мангала должна быть выровнена
  • Лучше если расстояние до коммуникаций не велико(вода, электричество)пригодятся Вам при использовании мангала
  • Для увеличения срока службы, мангал лучше всего располагать под навесом, в беседке. Осадки быстро разрушают материалы, ухудшают внешний вид мангала
  • Эргономичное расположение предметов мебели, облегчит процесс приготовления пищи и обеспечит радость от совместного времяпрепровождения компании
  • Важные сердцу растения и грядки лучше расположить подальше. Не всегда температура благоприятна для растений

После того как вы взвесили все плюсы и минусы, оценили и выбрали место для отдыха. Можно посмотреть фото мангалов из кирпича и приступить к выбору проекта.

Проектирование мангала

Большой плюс мангала из кирпича это универсальность. Зачастую конструкция позволяет использовать ее как барбекю, жаровню, вертел и гриль. При правильной планировке мангала его возможности возрастают. Зачастую дополнительным бонусом идет возможность коптить продукты или использовать очаг как тандыр.


Можно разнообразить конструкцию дополнительными нишами для хранения дров, посуды, аксессуаров. Очень удобно при приготовлении еды иметь под рукой раковину и рабочее место для разделывания мяса.

Зачастую нужно организовывать поддувало. Не забываем про навес, для комфортного отдыха. Здесь следует учесть еще наличие освещения, которое способствует хорошему отдыху и комфортной работе.

При выборе материалов лучше учесть:

  • Высокие температуры (горение разниться в зависимости от рода древесины)
  • Перепады температур (учитываются также непредсказуемые природные условия)

Например, кирпич стоит выбирать специализированный-огнеупорный. Силикатные виды, не функциональны при таких температурных нагрузках.

На самом деле, множество чертежей мангалов можно найти в интернете. Чаще всего, чтобы найти нужный вариант придется переработать гору информации. Для идеального проекта, вам наверняка придется совместить несколько вариаций чертежей. Отдельные понравившиеся элементы легко кооперируются и таким образом проект становится индивидуальным.

Лучше всего для ориентации на местности вычертить эскиз в масштабе. Желательно взять за меру размер кирпича, чтобы не приходилось резать. С функциональным чертежом Вам будет легко посчитать количество материалов.

Самостоятельное строительство мангала

Куда бы не завела вас фантазия, основные этапы строительства у всех кирпичных мангалов плюс-минус одинаковые. Стоит учитывать глубину ниш и габариты приобретаемых в дальнейшем металлических элементов. Итак, как сделать мангал своими руками:

Фундамент

Разметка на местности может легко осуществляться с помощью колышков и шпагата. Котлован под фундамент выкапываем с запасом по 5 см с каждого края. Яма должна иметь равномерную глубину, без перепадов.


Затем закрываем дно шлаком, после чего по периметру устанавливаем опалубку. Армируем металлом, вяжем каркас или укладываем тяжелое железо сеткой. Потом заливаем все бетоном. На затвердевание может уйти больше трех дней.

Выкладка стены из кирпича

На бетонное основание фундамента желательно залить стяжку, выровняв уровень пола. После этого укладываем гидроизоляцию, например, рубероид. Стенки кладутся на обычный раствор в один кирпич.

Часто можно заметить армирование металлическими стержнями. Не забываем о красоте, стенки должны быть выровнены по уровню, лишний раствор вовремя убираем, от проекта не отступаем. При создании арок нужно не забывать о симметрии.

От высоты топки зависит тяга. Важно заранее продумать и не забыть на этапе строительства о подводе всех коммуникаций (вода, свет, канализация). После самого трудоемкого процесса, идет следующий этап нужно размести те самые коммуникации. В итоге мы получаем готовое, рациональное и индивидуальное решение на ваш вкус.

Но композиция будет не завершенной без навеса или крыши. Если беседка не планируется вокруг очага, то навес необходим, для долговечности мангала и комфортного пребывания за работой по приготовлению еды.

Конструкция крыши может быть любой, тут нет никаких ограничений. Главное целесообразность, безопасность и соответствие общему стилю ландшафтной организации участка.

Перекрыть большие плоскости, лучше материалами устойчивыми к температуре. Например, широко используются металлочерепица и поликарбонат. Не горючий материал, легкий в монтаже, имеет высокие декоративные свойства.

Зачастую конструкции крыши дополняют декоративными элементами, кованными или гипсовыми розетками, оградами и цветниками. После того как мангал с крышей готов, стоит облагородить пути подхода к столь красивому месту. Возможно вымостить дорожки или устроить клумбы, чтобы глаз радовался и вы отдыхали с «чистой совестью».

Еще одним популярным решением усовершенствования идеи мангала в современных условиях является устройство коптильни.

Мангал с коптильней

Для коптильни важно устройство топки — ниже уровня земли, что стоит учесть на этапе планировки. Еще стоит учитывать, что все ряды кирпичей в коптильне должны быть перевязаны, дымоходом часто служит закрытая траншея.

Конечно, такими тонкостями увлекаются только энтузиасты, так как строительство усложняется и обычный мангал становится двух, или трехуровневым сооружением. Впрочем, все старания стоят того, ведь украсить стол копченой дичью или рыбой, много стоит.

Тонкости устройства дымохода

  • Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
  • Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
  • Советуем прикрыть дымоход навесом, для правильного функционирования.
  • Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
  • Дымосборник можно сделать металлическим, это облегчит конструкцию.
  • При сложной конструкции сводов, в сооружении мангала используется кружало.

В заключение

Хороший хозяин с уверенностью скажет что для возведения даже такого сложного на первый взгляд сооружения как мангал из кирпича, нужно только желание. При обилии информации и распространенности всех материалов, соорудить мангал сможет любой. Поместив в него именно тот функционал в которым есть необходимость. Дерзайте!

Фото мангала из кирпича


Сохраните статью себе на страницу:

Пост опубликован: 02.11

Присоединяйтесь к обсуждению: Copyright © 2020 LandshaftDizajn.Ru - портал о ландшафтном дизайне №1 minecraft-files.ru

простой садовый или дачный проект, угловой, под казан, с плитой, в беседку, инструкция, фото, видео

Переносные легкие мангалы хороши на природе, а возле дома или на даче хочется большего удобства, да и эстетики. Все это могут дать кирпичные мангалы. Из-за пластичности материала могут они быть небольшими — занимать порядка одного квадратного места площади, а могут стоять приличные угловые комплексы с очагом, варочной плитой и даже с раковиной и подведенной водой/канализацией. Самые простые мангалы из кирпича своими руками может выложить даже совсем неопытный каменщик. Один из таких проектов будет детально описан ниже. Его можно использовать в качестве тренировочного задания перед постройкой чего-то более серьезного.

Простой мангал из кирпича

Содержание статьи

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

  • ширина 180 см;
  • глубина 90 см;
  • высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Видео-порядовка мангала из кирпича с кухонной плитой

Для тех, кто лучше воспринимает визуальный ряд, чем слова, удобнее будет смотреть, чем читать описание. Для вас подробные пояснения как построить мангал из кирпича своими руками в видео формате.

Это сооружение более монументальное — и свод у топки круглый и плита рядом. Не имея совсем никакого опыта справится будет непросто.

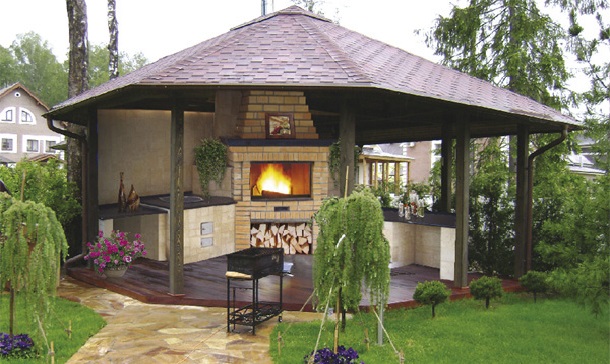

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки  своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

  • ширина 150 см;
  • глубина 75 см;
  • общая высота до начала дымоотводящей трубы 217,5 см.



Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Пример строительства беседки из дерева описан тут, а один из возможных вариантов летней кухни — в этой статье.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

Порядовка мангала из кирпича для беседки

Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова.  На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Средняя часть порядовки: формируем зону очага

Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна  — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

Формирование трубы для отвода дыма от мангала

Формирование трубы для отвода дыма от мангала

В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

Проще всего сделать мангал из газового баллона. Как, читайте в статье «Как сделать мангал из газового баллона, бочки, трубы»

Кладка мангала из кирпича: еще один проект

Еще один вариант мангала-барбекю из кирпича в беседке представлен в видео. Пояснений нет, но все достаточно понятно и никаких сложностей в этом проекте нет. Возможно, стоит сказать, что начиная с 52 секунды укладываются 4 подпиленные кирпича. Передняя верхняя часть их срезана под углом 45°. На видео подпиленные части имеют более светлый оттенок.

Также на второй минуте (1:35) идет формирование свода. Сделать это проще, если вырезать и закрепить шаблон из гипсокартона, а на него укладывать кирпичи.

Мангал с казаном из кирпича

Еще один вариант мангала, но уже более сложный: под казан с плитой. Видео-инструкция подробная, пояснения в кадре от автора есть.

Строительство беседки из кирпича описано здесь.

Угловой мангал из кирпича

Иногда требуется вписать манга из кирпича в угол. Для этого есть специальной формы топки, хотя никто не мешает сделать один из предложенных ранее вариантов, а углом пристроить хозяйственную поверхность. Один из угловых мангалов из кирпича разложен на порядовке ниже. Это уже достаточно серьезная работа, с дверцами, задвижками и остальными атрибутами печного дела.

Угловой мангал из кирпича: первая часть порядовки

Угловой мангал из кирпича: первая часть порядовки

Вторая часть порядовки

Вторая часть порядовки

Заключительные ряды кладки углового мангала из кирпича

Заключительные ряды кладки углового мангала из кирпича

Мангал барбекю из кирпича своими руками. Фото инструкция

В нашем руководстве мы расскажем вам как сделать уличный комплекс мангал и печь-барбекю из кирпича самостоятельно. Пошаговая инструкция с фото процесса постройки поможет вам разобраться в деталях самостоятельной кладки этого сооружения.

В итоге у вас должен получится мангал-барбекюшница как представлен на фото ниже.

Мангал барбекю из кирпича своими руками. Фото (11)

С чего начать постройку мангала барбекю

Итак, вы определились с видом мангала, его размерами и местом расположения. Теперь необходимо соорудить под него фундамент.

Обычно такие постройки делают на улице, в беседке или на террасе. Если фундамент беседки или террасы выдержит вес печи из кирпича, а это порядка 3 тонн, то можете приступать к стройке сразу. Если же вы собираетесь построить мангал с нуля, то первым делом залейте под него подходящий фундамент: ленточный или плиточный.

Инструкции к постройке таких фундаментов вы найдете в нашем разделе «Фундамент«.

Следующим шагом будет устройство гидроизоляции под кирпичный мангал. Делается она для предотвращения намокания нижних кирпичей капиллярным подсосом. Достаточно будет простелить рулон рубероида или гидроизола. По окончании стройки, лишнее срежете ножом.

Мангал барбекю из кирпича своими руками. Пошаговая инструкция с фото.

Приступаем непосредственно к кладке мангала.

Рекомендуем сначала выложить первый ряд кирпичей без раствора и оценить, как вписывается ваше будущее сооружение на фундамент. Не забудьте оставлять между кирпичами зазоры в 1 см. А также проверьте диагонали, они должны совпадать.

После этого, можно начинать кладку барбекю. Лицевой кирпич кладется на цементно-песчаный раствор (соотношения цемент-песок 1:3). Для пластичности раствора добавляют известь или специальный кладочный пластификатор из ближайшего строительного магазина. Швы делают размерами 8-10 мм, для этого используют металлический прут, арматуру и т.п. В местах примыкания кирпичей без перевязки, кладка армируется перфорированной лентой, проволокой и т.д.

Мангал барбекю из кирпича своими руками. Фото (1)
Делаем кладку со смещением каждого последующего ряда на полкирпича. Для распиливания кирпичей вам понадобится «болгарка» с диском по камню.

Продолжаем выкладывать мангал барбекю.

Мангал барбекю из кирпича своими руками. Фото (2)
Не забывайте проверять вертикальность кладки по углам хотя бы каждые 3 ряда. А также, проверяйте совпадение длины диагоналей мангала.

Продолжаем кладку.

Мангал барбекю из кирпича своими руками. Фото (3)
После того, как вы сделаете 8 рядов кладки, придет время делать перемычки для мангала и столешницы. Выглядеть они должны так, как представлены на фото ниже.

Мангал барбекю из кирпича своими руками. Фото (4)
Сделать такие перемычки можно несколькими способами.

Во-первых, можно скрепить кирпичи металлической шпилькой и раствором.

Перемычка из кирпича и шпильки
Во-вторых, можно использовать металлические уголки.

В нашем случае, мы воспользовались вторым способом. Сложили уголки друг с другом в виде перевернутой буквы Т и отпилили половину полки. Вот что получилось.

Перемычка из кирпича и уголка
Уголок берите размером не менее 45х45 мм. Уголок меньшего размера будет прогибаться. Но и не берите слишком большой, чтобы не выступал за края кирпича.

Прорезь в кирпиче делайте с хорошим запасом, чтобы металл при нагреве не разрывал кладку.

Такая полочка не заметна глазу, надежна и красива.

Идем дальше.

Мангал барбекю из кирпича своими руками. Фото (5)
Начинаем выкладывать под (низ) мангала. Для топки используем огнеупорный шамотный кирпич. Кладку делаем на готовую огнеупорную смесь из строительного супермаркета из глины и песка. Можно использовать мертель. Швы делаем как можно тоньше, примерно 3-4 мм.

Для опоры низа мангала используем уголки. Не забывайте оставлять по крайней мере 1 см зазора между торцами уголков и кирпичом. Так вы убережете кладку от растрескивания при расширении уголка.

На первый ряд низа топки кладем второй ряд перекрывая все швы первого. Это исключит прогорание швов и попадания углей на дрова в дровнице снизу. Можно, конечно, залить бетонную плиту вместо уголков и первого ряда топки. Но в нашем случае дешевле и быстрее было сделать так.

Если же вы будете заливать бетонное перекрытие, то хватит и одного ряда огнеупорного кирпича для низа топки.

Продолжаем выкладывать стенки мангала.

Мангал барбекю из кирпича своими руками. Фото (6)
Кладку лицевого кирпича и топки можно делать как параллельно, так и поочередно. Можно сначала сделать стенки топки, а затем обложить ее лицевым кирпичом.

Важно! Между облицовочным и огнеупорным кирпичом оставляем зазор в 1 см. Топка и облицовка не должны соприкасаться.

Кладем следующие ряды печи барбекюшницы.

Мангал барбекю из кирпича своими руками. Фото (7)
Подходим к моменту сооружения топочной арки. Делаем кружало (дуговая конструкция из дерева) и устанавливаем в портал мангала. Затем, выполняем кладку арки, подрезая кирпичи до нужных размеров. В середину верхней точки ставим кирпичный замок. Арка готова.

Мангал барбекю из кирпича своими руками. Фото (8)
Обратите внимание! Арка из лицевого кирпича прикрывается изнутри перемычкой из шамотного кирпича. Она кладется на металлический уголок немного выше верха арки, чтобы не была заметна. Выглядит это так.

Перекрытие шамотным кирпичом арки
Арка собрана, продолжаем выводить стенки мангала барбекю.

Не забывайте проверять вертикальность кладки.

Мангал барбекю из кирпича своими руками. Фото (9)
Подходим к моменту сооружения дымосборника.

Выводим верх топки и облицовки в один уровень и начинаем выкладывать дымосборник. Кладку делаем из полнотелого кирпича марки не ниже М150. Кладем на цементно-песчаный раствор. Первый ряд кладем заподлицо с внутренней стенкой топки. Остальные ряды кладем со смещением примерно на треть кирпича.

Не смещайте кирпичи больше чем на половину, иначе они будут сваливаться внутрь топки.

Мангал барбекю из кирпича своими руками. Фото (10)
Кладку дымосборника выполняем до момента, когда не останется отверстие под дымоход размером 27х27 см с учетом швов. Ваш размер дымохода может отличаться от нашего. В этом случае, делайте дымосборник под размеры вашего дымохода.

Некоторые печники срезают внутренние грани кирпичей, чтобы дымосборник изнутри был гладким. Мы же различий в эксплуатации между гладкой и ребристой внутренней поверхностью дымосборника не заметили. Конечно, это справедливо только, если вы соблюдали правильные пропорции между размерами портала — дымосборника — трубы (о пропорциях читайте ниже).

Так выглядит дымосборник без подрезанных кирпичей изнутри.

Дымоход и дымосборник изнутри
Продолжаем кладку трубы. Ее размеры зависят от размера вашего портала мангала барбекю.

После окончания кладки дымохода накрываем его колпаком для защиты топки от осадков.

Мангал он же печь барбекю из кирпича своими руками мы успешно построили! Подождите пока высохнет раствор и можно делать пробный запуск.

Вопросы и советы по кладке мангала барбекю самостоятельно

Здесь мы разберем наиболее часто встречающиеся вопросы по кладке кирпичного мангала (гриль) своими руками и ответы на них.

Какого размера должен быть дымосборник?

Размер дымосборника зависит от размера портала топки. Оптимальное соотношение должно быть не меньше 100-120%. Так в нашей пошаговой инструкции высота портала 6 рядов, а высота дымосборника 8 рядов.

Какой высоты делать трубу?

Высота трубы пропорциональна высоте дымосборника и составляет не меньше 100-120% от его высоты.

Какой диаметр дымохода должен быть?

Сечение трубы дымохода зависит от площади портала топки. Оптимальная площадь дымохода 1/8 — 1/10 площади портала. Крайние размеры от 1/6 до 1/13.

Чем заполнять щель между топкой и облицовкой?

Спереди, вокруг портала можно заполнить щель базальтовым картоном. Остальное пространство нет смысла заполнять. Поэтому его оставляют пустым.

Нужно ли красить металлический уголок в перемычках?

Мы советуем вам хорошо прогрунтовать и покрасить уголки термостойкой краской. Но даже если вы этого не сделаете, ничего страшного не произойдет. Срок службы не крашеного уголка будет достаточным.

Мангал (гриль) — барбекю из кирпича своими руками. Пошаговая видео инструкция.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
