Как строят мосты? Клуб почемучек. :: Это интересно!

Здравствуйте, дорогие читатели! Приветствую вас в пятничном выпуске  "

Сегодня я отвечаю  на вопрос мамы Юлии и ее дочки Риты (7 лет): "Как строят мосты?"

Начнем с самого начала. Что такое мост? Думаю, даже ребенок ответит, что мост - это сооружение, помогающее пересечь реку, озеро, ущелье или любое другое препятствие. Мост - это одна из первых инженерных конструкций, придуманная человеком.

Я приглашаю вас сегодня вместе с моими помощниками Катей и Витей повторить ход развития мостостроения и пройти все его этапы на собственном опыте. Для этого нам понадобится мисочка с водой, символизирующая реку, пластилин, зубочистки и полоски картона. Мои помощники будут делать модели всего того, о чем я буду рассказывать, а вы присоединяйтесь к нам. Готовы?


Чтобы понимать, о чем будет говориться дальше, я предлагаю разобраться с инженерными понятиями, касающимися мостов. Посмотрим на рисунок и составим небольшой словарик терминов.


Рисунок 1. Основные части моста

Итак, мост состоит из пролетных строений и опор.

Пролетные строения - это собственно сам мост. То, по чему переходят реку люди или переезжает транспорт. Пролетные строения бывают самыми разными - балочными, фермовыми, арочными, вантовыми и еще несколько других видов. О каждом из них мы поговорим отдельно.

Опоры - это те конструкции, на которые мост (точнее, его пролетные строения) опираются и которые распределяют нагрузку, давящую на сам мост. Опоры, стоящие на берегах реки в обоих концах моста называются устоями. А промежуточные опоры, стоящие в воде - быками.

Теперь, когда о мостах мы уже кое-что знаем, отправимся в путешествие в далекое прошлое.

Спросите, что бы сделал малыш, если бы ему надо было попасть на другой берег речки? А из материалов и инструментов у него были бы только самые простые - дерево, камень, веревки? Скорее всего он ответит, что срубил бы достаточно высокое дерево, перекинул бы его через реку и перешел бы на другой берег по нему. Наверное, именно так и выглядели самые первые мосты на свете.

По одному бревну передвигаться не очень удобно, но если выложить ими целый ряд, то получится обыкновенная дорога, по которой легко перебраться на другую сторону. Именно так долгое время выглядело большинство мостов. Этот тип мостов называется

балочным.


Балочный мост

Кроме того, в те же давние времена были изобретены остальные основные конструкции мостов - распорные (арочные и подвесные) и понтонные.


Например, подвесные мосты тоже имеют очень давнюю историю. Они были распространены (и используются по сей день) в горных районах нашей планеты. В Индии, Китае, в Южной Америке. Везде, где есть узкие, но очень глубокие ущелья. Строятся они очень просто. На другой берег перебрасывается (или переносится вплавь) один из концов веревки. Второй конец остается на этом берегу. Оба конца закрепляются. Получается канатный мостик.

По нему рискнет пройти лишь цирковой акробат-канатоходец.

Вспомните, видели ли вы такой номер в цирке? Решится ли малыш повторить его? Нет? Тогда вам надо потренироваться! На прогулке поучитесь ходить по бордюру, как можно дольше сохраняя равновесие. Правда ли, что чтобы не упасть, лучше держаться за какие-нибудь перила?

Поэтому чуть выше основного каната на подвесном мосту обычно протягивают еще две веревки, чтобы было за что держаться. Да и снизу часто вместо одного каната протягивают два и настилают по ним настил из поперечных дощечек.


Подвесной веревочный мост. Фото с сайта  www.mostow.ru

А в Индии такие мосты бывают живыми! Люди протягивают канаты с берега на берег и пускают по ним виться ростки лиан. Лианы очень прочные и гибкие растения. И растут они достаточно быстро. Поэтому через некоторое время канат оказывается опутанным лианами, по которым вполне можно ходить как по мосту.


Подвесной мост из лиан. Фото с сайта  www.mostow.ru

Еще один вид мостов - понтонные. Так называют плавучие мосты, пролеты которых опираются не на твердые опоры, а на плавающие в воде объекты - понтоны. Понтонами могут быть просто несколько бочек, связанных одна с другой и поставленных на якорь. Или какие-то плоты. Или даже суда.


Чтобы сделать понтонный мост, опустите в воду плавать половинку пробки

Именно понтонный мост использовал великий и воинственный персидский царь Ксеркс в своем походе на греков. Он мечтал покорить Грецию, собрал несметное войско и выступил в поход. Но армии сначала надо было преодолеть пролив, отделяющий их от Греции - Геллеспонт (ныне Дарданеллы). И тогда Ксеркс приказал по всему проливу поставить на якорь корабли и соединить их мостками, чтобы воины могли перейти по этому плавучему мосту на греческий берег. Но, когда бОльшая часть моста была уже готова, на море вдруг началась сильная буря и разметала все корабли. Мост рухнул. А Ксеркс в ярости приказал своим рабам высечь непокорное море цепями!


Ксеркс наблюдает, как секут море. Рисунок из книги  Райнер Кёте "Мосты"

Но и висячие мосты, и понтонные в те далекие времена использовать было не очень удобно. Они были ненадежными и сложными в эксплуатации. До тех пор, пока не были изобретены новые строительные материалы (а произошло это уже в 19 веке), основными мостами все же были балочные и арочные.

С балочным мостом мы уже познакомились. Он достаточно прочен и его легко строить. Но со временем оказалось, что у такого моста есть ряд недостатков. Самый главный из них тот, что под большим грузом он прогибается. Человек свободно проходит по нему, а вот груженая повозка уже может мост прогнуть и даже переломить.


Балочный мост прогибается под тяжестью

Предложите малышу подумать, что же можно сделать в таком случае?

Конечно же, подставить под длинный пролет опору!


Добавляем промежуточную опору

Если мы взглянем на Рисунок 1, то вспомним, что такие промежуточные опоры называют "быками".  Правда, необычное название? У детского писателя А. Шибаева есть такое забавное стихотворение:

"Что за шутки? Говорят,
На быках мосты стоят!
Вот он, мост,
Под ним река —
Ни единого быка!
Не пойму я ничего:
Утонули, что ли?
Или все до одного
Убежали в поле
От нелёгкого труда?
Ну, а мост на чём тогда?.."

Промежуточная опора-бык поможет и при второй проблеме: если длина балки моста короче длины реки. Ведь не всегда можно найти такое бревно, чтобы оно доставало с одного берега до другого. Тогда и кладут несколько балок, опирая их концами на опоры, стоящие в воде.


Балочный мост с двумя пролетами

Но даже при наличии промежуточных опор, балки под грузом прогибаются. Эту проблему решили древние римляне.  Дорожная сеть в их огромной империи простиралась на 300 тыс. км. И нередко римлянам приходилось пересекать на своем пути большие и малые речки. От того, насколько успешно они это могли делать, зависела боеспособность римских армий. Поэтому в строительстве мостов римлянам не было равных.  Именно они стали строить первые каменные мосты, использовать в строительстве цемент и делать арочные (или как их еще называют, сводчатые) конструкции.

Знает ли малыш, что такое арка? Возьмите полоску картона и попросите малыша продемонстрировать вам арку. Чем же она лучше ровного перекрытия?

Дело в том, что нагрузка на горизонтально расположенную поверхность гораздо больше, чем на выгнутую дугой. Это можно проверить самому. Пусть малыш попробует надавить пальцем на середину "моста" из полоски картона. Он легко прогнется. А теперь выгните полоску в виде арки и пусть малыш попробует прогнуть этот мост. Правда, это сделать гораздо труднее?


Ровная балка прогибается под тяжестью

Арка тяжесть выдерживает

Поэтому и мосты с арочными перекрытиями очень прочны и их можно делать гораздо длиннее, чем балочные. Есть мосты, построенные древними римлянами, которые стоят до сих пор. Так же как и акведуки (мосты не для людей или транспорта, а для воды), по которым проходил водопровод в римские города. Например, одни из самых знаменитых и хорошо сохранившихся из них, которыми можно любоваться и по сей день, это мост  Понте де Тиберио в Римини и акведук Пон-дю-Гар во Франции.


Мост  Понте де Тиберио в Римини (Италия). Фото с сайта  wikipedia.org

 Акведук Пон-дю-Гар (Франция). Фото с сайта  wikipedia.org

Долгое время прочности деревянных балочных и каменных арочных мостов хватало, чтобы обеспечивать движение любых грузов через реки. Но вот пришел 19 век. А вместе с ним появились новая техника и новые материалы. По всему миру стала активно строится сеть железных дорог. И вот тогда обнаружилось, что старые мосты для нее не подходят. Чтобы выдерживать тяжелые грузовые составы понадобились мосты еще более прочные, чем традиционные каменные. И тогда люди для строительства мостов начали использовать сталь. Стальной мост крепок, строить его быстрее и дешевле, чем каменный. Но в конструкции стальных мостов потребовались улучшения. Для них стали использовать фермы.


Фермы делают конструкцию моста жестче

Фермы - это такие металлические решетчатые конструкции. Сейчас мы чаще всего их видим на железнодорожных мостах, опорах линий электропередач, подъемных кранах. Они придают крепость сооружению за счет перераспределения нагрузки между всеми элементами.

Давайте сравним простой балочный мост и такой же балочный мост, укрепленный фермами. Уже на этапе сборки можно своими руками почувствовать, насколько полоса, состоящая из треугольников, крепче простой линейной конструкции. Попросите ребенка повертеть мост в руках - он обязательно оценить его крепость.


Линейная конструкция (вверху) и фермовая (внизу)

Но самые длинные и самые распространенные современные мосты относятся не к балочным, а к подвесным. Да-да, к подвесным! Оказывается, висящий мост прочнее того, что стоит, опираясь на берега. Только, конечно, висит мост уже не на канатах, и даже не на цепях, а на стальных тросах.


Модель подвесного моста

Чтобы подвесить мост, сначала строятся высокие столбы - пилоны, на которых потом крепится система тросов, удерживающих всю конструкцию. Бывает две разновидности крепления. У

висячих мостов несущие тросы крепятся обычно в одной точке наверху пилона и имеют дугообразную форму.  А у вантовых мостов тросы крепятся по всей высоте пилона и натянуты как струна.


Ну а теперь самый главный вопрос, который очень интересовал мою дочку все то время, пока я рассказывала о строении мостов. Да, мосты бывают длинные и короткие, ровные и выгнутые, деревянные и стальные, крепкие и не очень. Но как их ставят на опоры в реке? Ведь там же вода?

Тогда я попросила Катю придумать какой-нибудь способ, чтобы можно было поставить опору для моста посреди реки, и она сама смогла найти один из ответов. Я уверена, что подумав, вы тоже его найдете 🙂 Реку надо просто осушить! Можно прорыть для нее временное русло, и когда вода уйдет, спокойно построить опору на сухом месте. Можно дождаться естественного падения уровня реки (например, один из самых старейших средневековых каменных мостов - мост в Регенсбурге, или Штайнерн Прукн, начали строить в 1135 году, когда река необыкновенно обмелела).


Мост  Штайнерн Прукн. Фото  из книги  Райнер Кёте "Мосты"

Этот способ, конечно, подходит не всегда (спросите малыша, а когда он не может применяться?). Поэтому наряду с ним используют и другие способы. Например, если грунт в месте строительства моста позволяет, то в дно можно вбить сваю - опору с заостренным концом. Сваи вбивают обычно прямо с судна. И опора прочно укрепляется на дне. В нашей модели мягкий грунт мы смоделировали пластилином  - в него очень крепко встала свая-палочка.


Так забивают сваи

Но если мы по какой-то причине не можем это сделать, то можно опору установить на фундаменте. Этот способ часто используют в современном мостостроении. Но как же сделать бетонный фундамент под водой? Во-первых, бетон может застывать и в воде. А во вторых, в том месте, где будут производится работы можно воду и убрать. Делается это с помощью кессонов.

Чтобы понять, что это такое, проведем один физический опыт.  Даже не опыт, а фокус. Для него нам понадобится миска с водой, пустой стакан и большой кусок скомканной бумаги. Вложите бумагу в стакан так, чтобы комок там плотно застрял и не выпадал при переворачивании. И скажите малышу, что вы сможете перевернуть вверх ногами и погрузить стакан с бумагой в воду так, что бумага останется совершенно сухой. А потом просто проделайте то, что сказали. Никаких особых навыков вам не понадобится - просто поставьте стакан вверх дном в миску. И вы увидите, что воздух в стакане так и остался. Он вытеснил воду с этого места и внутри миски с водой образовался воздушный колокол. И бумага осталась совершенно сухой - достаньте стакан обратно и убедитесь в этом.




Вот на наш стакан и похож кессон. В нужном месте устанавливают цилиндрическую водонепроницаемую камеру, открытую снизу. И в этом месте создается воздушный колокол, дно реки освобождается. В камеру через специальный шлюз забираются рабочие и устанавливают опору.

Вот так все просто и интересно!  Надеюсь, Рите понравится мой ответ 🙂

Если вас тоже увлекла тема строительства мостов, то можно посмотреть про это одну из серий развивающего американского мультсериала "Волшебный школьный автобус". Называется она "Under Construction" (в русском переводе "Строительство"). Ссылка на ютьюбе http://www.youtube.com/watch?v=DzOQJu0Bpag В этой серии ученики мисс Фризл стали маленькие-маленькие и им пришлось строить разнообразные мосты из подручных материалов.

А еще можно скачать игру-головоломку на андроид, в которой нужно строить из ферм  все более и более сложный  железнодорожный мост так, чтобы потом поезд мог по нему проехать. Очень увлекательное занятие 🙂 Называется игра "X-construction"


 Игра-головоломка "X-construction"


Чтобы я ответила и на ваши вопросы, вступайте в Клуб (для этого надо всего лишь поставить его баннер на боковую панель блога, а если такого нет - то дать ссылку в любых соц. сетях) и присылайте их мне на почту tavika2000 @ yandex.ua (убрать пробелы) с пометкой "Клуб почемучек".  Среди всех присланных вопросов, независимо от того, опубликовала я на них ответ или нет, я разыгрываю призы.

Следующий розыгрыш состоится в первый день рождения "Клуба почемучек", который он отмечает 26 октября. Не пропустите!   Призом будет один из возрастных блоков моего платного проекта "Нескучная наука".

А также я приглашаю спонсоров к сотрудничеству с моим Клубом!!!





Архив прошлых выпусков "Клуба почемучек" можно посмотреть ЗДЕСЬ.
Другие развивающие занятия на тему техники можно увидеть здесь:  Что быстрее, машина или поезд,  Как работает лифт,   Почему самолет оставляет на небе белый след, Куда пропадает мультгерой, когда выключают телевизор, Добыча и выплавка металлов, Водяные часы - клепсидра, Как самим сделать мультфильм, Почему люди не выпадают из качелей, Ракета на водяном двигателе,  Как увидеть МКС,  Как сделать флюгер

Материалы по теме:

  • Сайт "Все о строительстве мостов" (http://www.mostow.ru)
  • Райнер Кёте. Мосты (http://www.razlib.ru/istorija/mosty)
  • Мост. Википедия (http://ru.wikipedia.org/wiki/Мост)

Как сделать подвесной мост своими руками

Содержание статьи:

Разнообразие садовых мостиков позволяет выбрать подходящую конструкцию для любого стиля. Первым требованием для их возведения является обустройство основы. Если садовый мостик своими руками сооружается на берегу пруда на даче, его берега необходимо укрепить и дополнительно проложить гидроизоляцию. Для укрепления склонов используют крупные булыжники, толстые бревна, бетон, щебень. После создания опорной площадки приступают к сооружению моста.

Основными элементами садового мостика своими руками являются:

  • Опоры – несущие составляющие, на которых держится вся конструкция. Если мостик небольшой (до 3 м) и не подвергается сильным нагрузкам, достаточно 4 опор, которые устанавливаются по краям ручья на даче на опорных площадках. Для длинных мостиков понадобятся промежуточные опоры.
  • Пролет – часть моста между опорами.
  • Косоур, лаг или тетива – опорная балка полотна, на которую укладывается настил.
  • Настил (дорожное полотно) – покрытие моста, которое укладывается поперек опорных балок.
  • Ограждения – декоративные и функциональные элементы, позволяющие иметь дополнительную опору.

Подвесной садовый мостик своими руками

Висячие мосты широко распространены в мире. Устанавливаются такие конструкции в местах, где сложно выполнить дополнительные опоры. Представляют собой гибкие сооружения, на которые крепится дорожное полотно. Основные стойки, называемые пилонами, устанавливаются на опорных площадках. Для сооружения небольшого подвесного садового мостика своими руками на даче в качестве пилонов используются толстые брусья, металлические трубы, бетонные сваи. Между пилонами натягиваются цепи, тросы или канаты. Если мостик длиной до 2 м, достаточно просто закрепить тросы на пилонах. Для более длинного моста основные тросы продолжают за пилоном, и закрепляют на земле, чтобы обеспечить растяжку опор.

К несущей части каната или троса крепятся вертикальные части, которые также изготавливаются из канатов, тросов или цепей. Пример вязки вертикальной основы:

На основу укладывается пешеходное полотно. Для настила обычно используют доски толщиной 2-3 см. Их можно перевязать между собой и прикрепить к основе.

Деревянный садовый мостик своими руками

Для изготовления садового мостика своими руками из дерева понадобится 2-4 широкие доски толщиной не менее 5-6 см – это будут косоуры или лаги. Длина досок должна быть на 40 см больше длины моста. Если мостик плоский, доски достаточно обработать защитными материалами и установить на опорную площадку.

Для арочного (горбатого) мостикаиз досок по шаблону вырезается соответствующий изгиб. Удобнее всего это делать электролобзиком – с его помощью можно вырезать четкий контур, инструмент не сползает с полотна и дает ровный спил.

Читайте также:

Перепад высот в арочном мостике не должен превышать 20 о . Вырезанные лаги скрепляются между собой ребрами жесткости – чем шире мост, тем меньше просвет между лагами.

Соединяют детали винтами. К лагам крепят стойки для ограждения и балясины. Затем приступают к изготовлению настила. Настил делают из досок толщиной 2,5-3 см или штакетника. Чем уже доска, тем меньше будет прогибаться полотно. Шаг между штакетинами принимают равным 1-1,5 см. Расстояние между досками способствует стеканию дождевой воды, что увеличивает срок службы покрытия. Крепят доски саморезами из нержавеющей стали.

Ограждения крепятся к пролетам, между ними можно установить декоративные балясины. Украшают ограждения канатами, цепями, другими декоративными элементами. Можно использовать кованую обрешетку. Удобная высота ограждения – 80-100 мм. Маленькие широкие мостики своими руками хорошо смотрятся и без ограждения.

Бетонные мостики

Капитальная конструкция из декоративного природного камня подойдет для любого стиля сада. Монолитный каменный мост перенесет вас в эпоху средневековья. Сделать его сложнее, но затраты времени и денег себя оправдывают.

Для начала изготавливают каркас из дерева. Контуры формы можно вырезать из досок так же как лаги для деревянного моста – по шаблону.

Каркас изнутри укрепляют ребрами жесткости. Для армирования используют прутья толщиной 2-5 мм. Опалубка заливается слоем бетона не менее 10 см. Через два дня бетон застынет, и детали моста будут готовы к декорированию природным камнем.

Можно отдельно отлить фермы моста, полотно и ограждения, а затем собрать конструкцию на месте. А можно предварительно осушить водоем и установить каркас-опалубку на опорной площадке и выполнять дальнейшие работы.

Очень простые садовые мостики

К самым примитивным сооружениям относятся шаговые и плоские мосты. В саду в стиле кантри достаточно перекинуть одну или несколько широких досок или бревен через ручей – и мост готов. В японских садах популярны шаговые мостики. На дне водоема устанавливают бетонные плиты или крупные валуны с плоской поверхностью. Настил может быть выполнен из дерева или природного камня.

Неотъемлемым вариантом восточных садов являются зигзагообразные мостики- яцухаси. Их цель – передать сложный жизненный путь, который проходит человек в процессе становления личности. Классический японский мостик имеет 8 изгибов, где за каждым поворотом открывается новый элемент сада, а прошлое видится совсем с другого ракурса.

Фантазии умелых дачников неисчерпаемы. Поделитесь своими идеями создания декоративных элементов для прудов на даче, сухих ручьев и других сооружений, и о вашем таланте узнают подписчики нашего журнала.

Висячим мостом называется такой мост, основная конструкция несущего типа которого выполняется из элементов гибкого типа. Такими элементами могут быть канаты, кабели, всевозможные цепи и другие подобные элементы. Данные элементы выполняют так называемые растягивающие работы. А часть моста, которая является проезжей, соответственно подвешена на данных гибких элементах.

Использование мостов висячего типа часто связано с невозможностью установить мост на опорные столбы. Это может представлять опасность, например, там, где прослеживается частое хождение судов. Так же популярность висячих мостов обуславливается тем, что саму часть, которая является проезжей, можно выполнить достаточно длинной.

Сам вид висячих мостов представляет собой довольно стильную конструкцию, которая выглядит монументально и достойно. Ярким примером висячего моста является самый красивый и знаменитый мост Америки, который носит гармоничное название «Золотые Ворота».

Конструкция и устройство висячего моста

Конструктивно висячий мост выглядит следующим образом. На специальные сооружения, или как их называют пилоны, которые расположены по берегам, подвешиваются тросы, которые представляют собой основные элементы для конструкции.

Уже к данным несущим тросам происходит подвешивания балок, которые имеют вертикальное положение. Данные части моста предназначены для крепления к ним полотна, которое становится проезжей частью моста. Тросы, которые являются основными, не прекращаются на пилонах, а продолжаются вплоть до самого берега, где укрепляются на уровне земли. Как правило, такое продолжение протяженности тросов обусловлено дополнительной фиксацией всей конструкции моста, а так же еще одними пролетами, которые расположены до начала пилонов.

Под действием сил тяжести висячий мост может изменять свои конструктивные качества, именно поэтому в настоящее время такие мосты стали укреплять посредством прокладывания по дорожному полотну дополнительных усиливающих элементов. Данное укрепление производится за счет уложенных продольно специальных балок и так называемых ферм, которые призваны для распределения нагрузки на мост. Таким образом, конструкция моста остается неподвижной, что гарантирует безопасность и ее устойчивость.

Характеристики и особенности строительства висячих мостов

К достоинствам висячих мостов можно отнести такие, как минимизация затрат материала даже при очень длинном пролете моста. Строительство данного типа мостов может производство достаточно высоко над уровнем водной поверхности, что дает свободный ход судам. Так же к большим преимуществам данного типа мостов перед другими можно отнести отсутствие опорных устройств в конструкции такого моста.

А это во первых дает экономию на материале. А во вторых позволяет избежать ситуаций с разрушением мостов при горных разломах, или положим при сильном течении реки. Поскольку конструкция данного моста имеет свойства упругости, это делает его более податливым таким явлениям как сильные порывы ветра или нагрузок сейсмического характера, что в свою очередь является защитным свойством, поскольку мост на опорах в данном случае пришлось бы значительно упрочнять.

Но у данного вида мостов имеются и некоторые недостатки. Так, например, к ним можно отнести то, что при сильных порывах ветра движение по мосту может быть приостановлено, поскольку мост может начать сильно качаться. Так же при сильном ветре опоры моста наиболее подвержены крутящему моменту, что в свою очередь обязывает к установке особо прочного фундамента, особенно в местах с нестабильным грунтом. Висячие мосты довольно редко используются в качестве железнодорожных мостов, поскольку для прочности конструкции, распределение нагрузок у данного типа мостов должно быть равномерным.

Декоративный мостик для сада является возможностью создать на территории загородного дома или дачного участка особую зону комфорта. Учитывая, что мост — символ соединения, возможности перехода в другое состояние, место встречи романтически настроенных людей, можно отнестись к идее построения его как с практической, так и с философской точек зрения.

Садовый мост может быть, как оригинальной оправой для водной глади, так и отправной точкой в решении дизайна ландшафта. Небрежно подходить к выбору данного элемента нельзя: архитектура садового мостика, его размер и пропорции будут зависеть от общего стиля участка и дома.

Дачный мостик — оригинальная идея

Мост, изначально — сооружение, искусственно возведенное над преградой. Мостики для дачи в ландшафтном дизайне часто выполняют обратную функцию — сооружения, возведенного над искусственной преградой, в виде сухого ручья или цветника. На первый взгляд, кажется, что это нерационально. Но это не так. Кроме того, что оригинальные мостики реализуют декоративную цель, они в соединении с другими элементами ландшафта могут служить стилевому объединению.

Плюсы и минусы конструкции

Знания о типах мостов, их особенностях помогут сделать правильный выбор исходя из конкретной ситуации. Конструкция моста может быть:

  1. Прямая — простая в исполнении, c возможностью оснащения перилами, характерная для деревенского и кантри стилей.
  2. Арочная — подойдет для сооружения с опорой на разноуровневые берега.
  3. Ступенчатая — состоит из лестничных пролетов, соединенных площадками.
  4. Пошаговая — представляет собой наипростейшую конструкцию из плоских камней, уложенных на опору из бетона, не предполагающую соединяющее полотно.
  5. Зигзагообразная — специальная конструкция в форме ломаной линии, имеющей восемь изломов.

Не зависимо от типа моста или материала из которого он изготовлен, в его конструкции присутствуют обязательные элементы:

  • несущие опоры, предназначенные для поддержания всего сооружения;
  • пролет — часть моста, расположенный в пространстве между опорами;
  • лаг — прочная балка, служащая опорой для настила;
  • настил — полотно моста;
  • ограждения — вертикальные конструкции, основной функцией которых является обеспечение безопасности и удобства передвижения.

Виды садовых мостиков

Навесной

Применяют данные конструкции там, где сложно поставить дополнительные опоры. Чтобы соорудить навесной мостик на даче потребуются пилоны, изготовленные из бруса, труб или бетона. Между ними натягиваются удерживающие приспособления. На основу укладываются, обычно, деревянные тонкие доски, которые фиксируются к основе или перевязываются между собой.

Бревенчатый

На небольшой территории, находящейся в окружении леса, организованной без излишнего декоративного излишества, мостик, изготовленный из спиленных бревен будет органичным вариантом.

Изготовление такой конструкции не займет много времени, в качестве креплений подойдут обычные гвозди, а в качестве несущей опоры — брусья из дерева.

Прочная конструкция

Мостик на даче, сделанный из бетона с арочной опалубкой, армированным фундаментом прослужит долгие годы. Такой конструкции не страшны любые погодные условия, она не нуждается в особой обработке и, благодаря нескользкому покрытию, удобна для передвижения.

Другие

Веревочный мост, который сооружается моментально и отличается мобильностью, может придать участку экзотический вид. Но нужно обладать хорошим вестибулярным аппаратом и долей смелости, чтобы преодолеть его.

Понтонный мост, с плавучими опорами, не характерен для ландшафта загородного дома, так как неустойчив и имеет небольшую несущую способность. Чаще всего их сооружают как временные переправы.

Материал изготовления

Дерево

Дерево для ландшафта семейного пространства, несмотря на необходимость обработки и сравнительную недолговечность — самый естественный материал:

  • во-первых, потому что для изготовления мостика можно использовать обычные пиломатериалы, что обеспечивает бюджетность объекта;
  • во-вторых, декоративные возможности дерева безграничны, начиная от естественного древесного рисунка, заканчивая всевозможными резными скульптурами;
  • в-третьих, фактура дерева дает возможность безопасно передвигаться по мостику всем членам семьи — от мала до велика.

Бамбук

Декоративный мостик для сада, выполненный из бамбука, явится продолжением восточного стиля и станет ярким и необычным акцентом композиции участка, на котором уже имеются объекты, отделанные бамбуком: беседка, забор, качели.

Бетон

Современные технологии позволяют из обычного бетона создать прочную конструкцию дачного мостика, удовлетворяющую самым высоким эстетическим запросам:

  • имитировать фактуру дерева, камня или кирпичной кладки;
  • создавать фантазийные фигуры.

Для обеспечения желаемого результата следует соблюдать технологию работы, которая заключается в подборе состава, подготовке опалубки, использовании армирующих элементов, заливки раствора, финишной обработке и установке на опоры.

Из металла

Садовые мостики из металла надежные, прочные и разнообразные по стилю. Простую конструкцию можно сделать своими руками, а изысканную уникальную приобрести у дизайнеров.

Из камня

Каменный мост, возведенный из гранита и мрамора — привилегия больших участков с домами, выполненными в стиле средневекового замка. Такой садовый мостик своими руками выполнить под силу лишь высококлассному специалисту и то, с помощью строительной техники.

Как сделать мостик своими руками

Определившись с конструкцией мостика и материалом для его изготовления, необходимо выбрать оптимальное место для его размещения. Здесь уместно руководствоваться следующими советами:

  • если стоит выбор места для размещения моста, нужно выбирать объект с меньшими размерами;
  • обустраивать переправу функциональную или декоративную следует в самой узкой точке водоема;
  • при водоеме правильной формы, мостик, согласно принципу симметричности, следует располагать точно посередине.

Проект работ

Необходимые инструменты и материалы

Для того, чтобы процесс работы был непрерывным и максимально комфортным, необходимо приобрести заранее все необходимые материалы и инструменты:

  • брус и доски деревянные;
  • шуруповерт;
  • дрель;
  • пила;
  • молоток;
  • столярный угольник;
  • рулетка;
  • шпатель;
  • струбцины;
  • саморезы;
  • наждак;
  • антисептик, лак или краска.

Расчет и закупка материала

Для основания мостика следует заготовить доски с параметрами:

  • толщина — не менее 60 мм;
  • ширина — от 120 мм.

Для рамы — два клееных бруса длиной, согласно измеренному расстоянию, толщиной не менее 33 см, шириной — не менее 20 мм.

Сборка и монтажные работы

Для того, чтобы добиться большого, следует начать с малого — собрать деревянный мостик с нуля и дополнить композицию участка собственным творением. Советы и рекомендации помогут реализовать фантазии по благоустройству пространства, служащего для отдыха семьи.

СТРОИТЕЛЬСТВО МОСТА СВОИМИ РУКАМИ | Стройка



Рис. 1.
Балочный мостик





Рис. 2.
Балочный мостик (разрез)





Рис. 3.
Легкий автомобильный мост.
Продольный разрез





Рис. 4.
Легкий автомобильный мост.
Поперечный разрез





Рис. 5.
Разбивка и определение
продольной оси моста





Рис. 6.
Разрез
опорной части мота

Еще с древности человек для перехода через ручьи, речки, овраги пользовался мостами примитивных типов. Ствол дерева, перекинутый с берега на берег, являлся простейшим видом балочного моста. Сплетенный из ветвей деревьев висячий переход через более широкое препятствие – это примитивный тип висячего моста.

С развитием цивилизации конструкции мостов становились все более совершенными, все более различаясь по своему функциональному назначению. Однако древесина, как и прежде, остается самым распространенным материалом для изготовления мостов несложной конструкции. Для самостоятельного же изготовления небольших мостиков древесина тем более незаменимый материал, т. к. она довольно легко поддается ручной и механической обработке, и соединение между собой частей деревянных конструкций не представляет особого труда.

Материал для строительства моста

При строительстве деревянных мостов преимущественное применение находит древесина хвойных пород, в первую очередь сосна, т. к. она обладает наиболее прямым и ровным по толщине стволом, менее сучковата, обладает хорошими физико-механическими свойствами и высокой устойчивостью к загниванию.

Для строительства деревянных мостов требуется как круглый, так и пиленый лес различных сечений. Применяемый для этого сортамент древесины имеет следующие названия:

  • Бревно – круглый лес, очищенный от сучьев и коры, имеющий естественную толщину ствола дерева в тонкой части не менее 12 см, длиной от 4,0 до 9,0 м;
  • Подтоварник – круглый лес диаметром от 8,0 до 12,0 см в верхнем конце;
  • Жерди – толщина от 4,0 до 7,0 см;
  • Пластины (распил) – это бревна, распиленные по оси на две половины;
  • Четвертины – бревно, распиленное двумя продольными пропилами на 4 части;
  • Лежень – бревно, отесанное на два канта;
  • Брус – бревно, отесанное на 4 канта;
  • Доски – пиломатериал, ширина которого превышает толщину более чем в 2 раза;
  • Брусок – пиломатериал, ширина которого не более двойной его толщины;
  • Горбыль (обапол) – неполная пластина, получаемая как отход при распиловке бревна на доски и брусья.

Балочный мост

Простейшим типом деревянных мостов являются балочные мосты. Они устраиваются для перекрытия незначительных пролетов, не превышающих 8–10 метров. Основными элементами балочного моста являются опоры и пролетные строения в виде балок (прогонов), перекрывающие расстояние между опорами. Поверх прогонов укладывают проезжую часть моста, которая служит для принятия подвижной нагрузки.

Таким образом, главным несущим элементом таких мостов являются прогоны, поддерживающие проезжую часть моста и работающие под действием постоянной или временной нагрузки на изгиб, как балки. Поэтому такие мосты и называются «балочными». Конструкция балочных мостов может быть различной и зависит от размера перекрываемых пролетов, нагрузки, интенсивности движения по мосту.

Рассмотрим устройство простейших балочных мостов. Мосты, изображенные на рисунках 1, 2, предназначены для пешеходного движения и проезда легкового транспорта через небольшие препятствия.

Строительство мостика через овраг шириной 5 м, показанного на рис. 1, начинается с разбивки и определения продольной оси моста и расположения лежней (см. рис. 5). Разбивка производится примитивным способом с помощью специального шаблона. Шаблон делается из остроганных и связанных в виде прямоугольного треугольника досок и необходим для разбивки прямых углов. Размер треугольника 1,5х2,0х2,5 м.

Намечается продольная ось моста путем вешения (установка вешек) и забивки колышков. Отмечается ширина моста, равная 3,0 метрам (по 1,5 м от продольной оси). По этим линиям будут проложены прогоны моста. Лежни располагаются на расстоянии 2,7 м от поперечной оси моста.

Перед укладкой лежней по обеим сторонам перекрываемого пролета выбирается грунт, который укрепляется утрамбованным щебнем. Затем для предохранения от проседания и загнивания лежня производится подсыпка щебнем или гравием толщиной 40–50 см. Поверхность грунта срезается с уклоном не менее 1:20 для стока просачивающейся сквозь щебень воды (см. рис. 6).

На подсыпку укладываются лежни, выполненные из бревен диаметром 30–32 мм, отесанных на два канта, длиной 4 м. Для предотвращения сдвига лежень укрепляют кольями, которые забивают по обе его стороны.

Прогоны моста из отесанных на два канта бревен диаметром 30 см, длиной 6 м укладываются на лежни по ранее размеченным линиям. Концы прогонов защищаются от загнивания просмоленной доской. Поверх прогонов укладывается сплошной настил из пластин, изготовленных из бревен диаметром 28–30 см. Пластины неподвижно укрепляются на прогонах прижимными бревнами диаметром 24 см, пришитыми заершенными гвоздями. Прижимные бревна служат для предохранения от падения с моста автомобилей и называются колесоотбойными брусьями.

Мост на опорах из свай

В случае необходимости пропуска по мосту более тяжелых грузов или проезда через небольшую реку или ручей приходится выполнять мосты на опорах из свай.

Строительство моста шириной 5,5 м с расчетным пролетом 4,25 м, показанного на рис. 3 и 4, также начинается с разбивки (см. рис. 5). При помощи шаблона намечается продольная ось моста, на ней отмечают середину и размечают колышками положение опор, состоящих из свай, соединенных насадкой.

Первым этапом постройки моста является возведение свайных опор. Забивка свай для простейшего типа мостика, каким является сооружаемый нами мост, может выполняться ручной бабой с простых подмостей на козлах, бочках, ящиках, если свая забивается на сухом месте. Если же сваи нужно забить в воду, работа производится с лодок или плотов.

Сваи выполняются из бревен диаметром 30–32 см. Центральные забиваются по намеченной продольной оси моста (пролетное расстояние 4,25 м). По обе стороны от них забивается еще по свае на расстоянии 1,8 м. Глубина забивки сваи в грунт не должна быть меньше 3–3,5 м. Нижнюю часть свай следует обработать любым антисептическим составом для предохранения от загнивания. По окончании забивки свай производится обрезка и обделка их концов.

Концы свай должны быть обрезаны на одном уровне с запасом на осадку в 2–3 см. Сверху свай необходимо вырубить шипы, которые потом войдут в гнезда, выбранные в насадке, соединяющей сваи. Размеры сторон шипа равняются 1/3 диаметра свай, высота шипа равна его стороне, заплечики свай скашиваются, для того чтобы в них не застаивалась вода. Насадка выполняется из бревен диаметром 30–32 см, длиной 5,5 м. В насадках вырубаются гнезда, глубина которых должна быть на 0,5–1 см больше высоты шипов свай, чтобы давление от насадки передавалось не через шип, а через всю площадь соприкосновения насадки со сваей (подробнее см. здесь).

Гнезда в насадках должны быть пригнаны к шипам соответствующих свай. Для этого разметку каждой насадки следует делать отдельно, применительно к шипам того ряда свай, на которые насадка будет надета. Иногда насадку скрепляют со сваями еще и хомутами из полосового железа. Хомуты обхватывают насадку и крепятся к свае болтами.

На насадки накладываются прогоны диаметром 30 см, длиной 5,5 м, расположенные над осями свай. Прогоны выполняются диаметром 26 см. В местах опирания в насадках и прогонах делаются вырубки. Вырубки в прогонах следует выполнить еще на берегу, стараясь произвести их разметку максимально точно.

Насыпь, примыкающая к мосту, поддерживается заборными стенками из наката диаметром 24 см, который пришивается к предварительно забитым коротким сваям (глубина забивки 1,5 м). Поверх прогонов укладывается настил из пластин размером 26 см. При желании можно поверх пластин, в пределах ширины проезда, пришить гвоздями верхний настил из досок любого размера, расположенных вдоль моста. Это делается для того, чтобы доски распределяли давление от перемещающейся по мосту нагрузки на несколько пластин.

По краям проезжей части на расстоянии 3,5 м укладываются отбойные брусья из пластин, обращенных плоской стороной к проезжей части, которые пришиваются заершенными гвоздями.

Данная конструкция моста предусматривает создание пешеходной зоны (тротуаров), огражденной по краю моста перилами. Тротуаром в данном случае будет являться расстояние между обращенной к проезжей части стороной отбойного бруса и перилами. Его размеры не должны быть меньше 0,5 м. Перила моста, высотой 1 м, состоят из поручня, укрепленного на перильных стойках с помощью шипов. Размеры шипов и пазов равны 5х5 см, глубиной также 5 см.

Стойки и перила выполняются из бруска размером 14х14 см. Нижними концами они опираются на выпущенные концы поперечин с помощью врубки в полдерева (подробнее см. здесь) и фиксируются болтами. Расстояние между перильными стойками 2–2,5 м. К перильным стойкам (по высоте) заподлицо пришивается одна или две рейки (размером 5х8 см), образующие перильное заполнение, необходимое для безопасности пешеходов. На концах моста перила примыкают к наклонно вкопанным в землю столбам-надолбам диаметром 26 см, служащим для предохранения перил от ударов въезжающих на мост автомобилей.

Висячие мосты из российской глубинки

Этой относительно несложной конструкцией пользовались ещё наши далёкие предки: следы конструкций висячих мостов через крупные реки и ущелья присутствуют в культурах Древнего Египта, Юго-Восточной Азии, Центральной и Южной Америки. Для возведения такой переправы не нужно возводить опоры посреди преграды, достаточно длинных тросов или верёвок, сколько-то настила и капельку терпения. Немудрено, что и в наши дни висячие мосты есть там, где нет никаких других.

1.

Висячие мосты из российской глубинки

Источник:

Мост через Усьву, Пермский край.
автор: Алексей Золотов

2.

Висячие мосты из российской глубинки

Источник:

Челябинская область, деревня Казанцево, подвесной мост через Миасс.
фото: Татьяна Никитина

3.

Висячие мосты из российской глубинки

Источник:

Новомихайловский, Краснодарский Край
автор: Александра Пушкина

4.

Висячие мосты из российской глубинки

Источник:

Подвесной мост через реку Косьва ранним утром. Пермский край

5.

Висячие мосты из российской глубинки

Источник:

Подвесной мост через р. Протва, село Вышегород Наро-Фоминского района Московской области.
автор: Алексей Задонский

6.

Висячие мосты из российской глубинки

Источник:

Тот же мост по состоянию на 2016 год
автор: Järvinen Esteri

7.

Висячие мосты из российской глубинки

Источник:

Казань. Крутушка. Заброшенный лагерь
автор: Машка Вороная

8.

Висячие мосты из российской глубинки

Источник:

Подвесной мост через реку Дёма в Башкирии, между деревнями Черниговка и Бочкарёвка.
автор: Алла Коннова

9.

Висячие мосты из российской глубинки

Источник:

Тот же мост в лучах утреннего солнца
автор: Кирилл Овчинников

10.

Висячие мосты из российской глубинки

Источник:

г. Кремёнки, Калужская область
автор: Олег Ловкий

11.

Висячие мосты из российской глубинки

Источник:

Деревня Никольская, Шенкурский район, Архангельская область
автор: Александра Коллстрем

12.

Висячие мосты из российской глубинки

Источник:

Губаха, Пермский край.
автор: Владимир Орешкин

13.

Висячие мосты из российской глубинки

85 фото декора для сада и дачи


На садовом участке, где есть ручей природного или искусственного происхождения, обычно устанавливают небольшие мостики с прогулочными дорожкам. Этот элемент придаёт участку изюминку. Чертежи декоративного садового мостика и пошаговая инструкция с фото, представленные в статье, помогут сделать конструкцию для дачи и сада своими руками.

мост через ручейНебольшой деревянный мостик через ручей на участке Вернуться к оглавлению

Содержание материала

Идеи ландшафтного дизайна

Мостик на садовом участке стоит рассматривать, как декор, дополняющий облик участка. Функциональное его назначение проявляется только тогда, когда с его помощью делаются проходимыми участки рельефа, а такое бывает в садах редко. Поэтому дизайн имеет значение.

  • Присутствие такого декора производит куда большее впечатление на зрителей, чем статуэтки, садовые фигурки и другое. А если он скомбинирован с искусственным водоемом, то сад становится настоящей сказкой (как сделать красивый пруд на даче прочитайте в нашей статье).
деревянная модельТропинка пролегает через маленький овражек – мост сделал переход безопасным
  • За счет форм, материалов, из которых сделан мостик, можно целиком преобразить восприятие участка, на котором он установлен. Усложняется его структура, и добавляется визуальное пространство.
  • Конечно, без водных объектов вписать аккуратно его в саду не просто, но это возможно, если следовать простым советам.
Вернуться к оглавлению

Где установить садовый мостик

Понятно, что на ровную площадку мост ставить нет никакого смысла. Это вызовет только недоумение со стороны посетителей вашего сада. Такой мост будет выглядеть просто «припаркованным», только готовящимся к установке. Чтобы такого эффекта не было, нужно предусмотреть хотя бы подобие непроходимого участка. Создать его можно за счет копки траншеи, запуска искусственного ручья или установке декораций из натурального камня и растительности.

переправа через камниНагромождение камней сделано своими руками
  • Если на участке имеются перепады рельефа, то считайте, вам повезло – будет достаточно их правильно декорировать, и мост точно не будет выглядеть чужеродным объектом.
  • Говорят, что мостики хороши только на больших участках, но это не соответствует действительности. Если правильно составить планировку территории, модель выбрать небольших габаритов и грамотно украсить, даже на маленьком участке она будет смотреться выигрышно (о ландшафтном дизайне небольшого участка читайте в статье). К примеру, на даче небольшой мостик может стать частью садовой дорожки.
  • Под мостиком можно сделать сухой ручей. Это совершенно несложно – можно высадить траву, имитируя водную артерию, или обрамить существующий газон цветами или натуральным камнем. Такая идея однозначно оживит монотонный ландшафт.
декоративный вариантСухой ручей – берега оформлены цветущими растениями
  • Особое значение имеет место расположения мостика. Да, про рельеф и его особенности мы уже сказали, но этим правилом руководствуются не всегда. Мост должно быть видно отдыхающим в саду людям, им должны пользоваться, а значит, его стоит расположить на одной из основных дорожек.
  • При этом смотрят на близость установленных объектов. Часто их ставят неподалеку от беседок и веранд (проекты беседок с мангалом и барбекю можете посмотреть по ссылке). Благодаря этому зона отдыха становится более живописной.

В целом конкретных рекомендаций не существует, поэтому нужно смотреть по конкретному месту. В идеале составляется проект ландшафтного дизайна, на котором вы увидите результат заранее.

Вернуться к оглавлению

Из чего делаются мостики садовые

На внешность конструкции, не считая декора и отделки, во многом влияет материал, из которого он сделан.

Деревянные мосты

Дерево – это материал, легко поддающийся обработке. Из него можно строить конструкции разного уровня сложности от самых простейших в стиле кантри, до мастерски сделанных резных моделей.

переправа через ручейПрямой деревянный мост через ручей
  • Изменить вид дерева можно путем различной обработки. Например, брашированная древесина выглядит как потрепанная временем и даже огнем. Такие эффекты подойдут для разных стилей.
  • Деревянный мостик получается легким. Для него не требуется отливка «быков» – можно выполнить установку на пару плоских камней. По этой же причине облегчается доставка материала на объект.
  • При этом конструкция получается прочной, если все детали точно подогнаны и надежно закреплены.
  • Лучшие породы дерева – это ясень, сосна, лиственница, дуб, береза. Если конструкция перекидывается через водную преграду, то желательно использовать породы, не портящиеся от влажности.
  • Если конструкция имеет форму виадука (изогнут) в качестве балок применяют клееную древесину – ее не нужно гнуть, составляется только плита, из которой вырезается деталь нужной формы. Клееная древесина обладает высокой прочностью и лучше переносит воздействие влаги, ее же можно использовать для создания поручней.
  • Доски настила берутся толщиной от 30 мм, чтобы справляться со всеми нагрузками. При этом не допускается наличие в них трещин и выпадающих сучков. Укладываются доски с выверенным зазором, чтобы обеспечить беспрепятственный сток дождевой и талой воды.
  • Разновидностей деревянных мостов очень много. Это и дощатые конструкции и бревенчатые. Система крепления также может отличаться – подвесной, жесткий.
подвесная модельПодвесной деревянный мостик

Поэтому чтобы сделать мост самому дерево подходит больше всего.

Каменный мост

Дорогим и сложным в исполнении является каменный мост.

Этот материал самый долговечный – его хватит и вам и вашим внукам. Он хорошо подходит ко многим стилям ландшафтного дизайна, особенно европейским.

  • Внешне такой мостик может выглядеть как кусок каменной плиты, переброшенной через препятствие, как на фото ниже, или же как массивная сложенная их блоков композиция. Однако даже в первом случае установка связана с разными трудностями.
вариант из камняКаменный вариант из пласта породы над сухим ручьем
  • Материал имеет очень плотную структуру и большую массу, что затрудняет доставку и обработку. Если выполняется кладка, то тут и вовсе нужно быть мастером своего дела.
каменная модельКаменный мост через затянувшуюся ряской реку
  • Сегодня в качестве заменителя натурального камня можно использовать искусственный. Он прочный, смотрится он хорошо, имеет меньшую цену.

Часто камни выступают отделочным материалом. Сам же мост отливается из железобетона.

Бетонный мост

Еще одно дорогое, но долговечное решение. Сделать его также трудно, причем стоит учитывать многие технологические нормы.

  • Преимущество бетона – приобретение форм. Мост можно сделать любого вида. Можно отлить все детали, и они будут прочными.
  • Чтобы реализовать план необходимо сконструировать опалубку нужной формы – это самая сложная часть работы. Проблем не бывает, если мост – это простая арка, как показано на фото, но если добавляются мощные перила и нестандартные формы, нужно нанимать строителей.
мост из камняБетонный вариант, мощенный натуральным камнем
  • Как и каменный, такой мост будет обладать огромным весом, поэтому для его установки необходимо предусмотреть фундамент – плиты по берегам ручья.
  • Особенность материала – возможность отделки любыми материалами, даже деревом.
  • Служить такой мост будет очень долго, если при заливке соблюдена технология.
мост из каменной плитыСмотрится не многим хуже натурального камня – достаточно взять правильный наполнитель
  • Изнутри конструкция усиливается арматурным каркасом.

Часто бетонные виадуки используются в качестве основания под тот же камень, кирпич, блоки и дерево. Главное их достоинство – долговечность и высокая прочность.

Блочные конструкции

Последним тяжелым вариантом моста будет конструкция из штучных кладочных материалов. Использоваться для работы может кирпич и любые цементные блоки высокой прочности.

переправа через прудМостик через пруд — даже основание моста выложено из блоков

Справиться с такой работой под силу только настоящему каменщику. Этот мост, даже небольших размеров, будет стоить очень дорого.

Преимущество решения – долговечность, внешность, статус владельца.

Металлические конструкции

Снова возвращаемся к легким материалам (относительно легким). Еще одна распространенная идея – металл. С этим материалом работать сложнее, чем с деревом, но найти мастера будет намного проще. А если у вас есть трубогибный станок и сварочный аппарат, то и вовсе можно справиться самому.

вариант из металла и дереваКованный мостик – отличный вариант для дачи и сада

Эти мосты бывают самого простого вида или сложными сооружениями в стиле готики, модерна или классики. Используются трубы из прокатной стали и различные декоративные детали из сплавов, которые можно приобрести в готовом виде.

вариант в стиле модернТакая металлическая конструкция хорошо впишется в сад в стиле модерн

Если хотите конструкцию собственного дизайна, то придется нанимать кузнеца, работа которого обходится недешево.

кованый мини мостДекоративный садовый мостик

Металлические мосты намного прочнее деревянных, однако, они сильно страдают от коррозии, если их устанавливают на влажных участках с водоемами. Для сохранности конструкции требуется постоянный уход за ней.

простая конструкцияПростая и привлекательная внешне конструкция

Очень часто материалы комбинируют друг с другом, в стремлении получить определенный визуальный образ, или упрощая монтаж. Например, металлические каркасы, обшиваются досками. На перила ставят деревянные поручни, чтобы не касаться холодного металла.

Вариаций много, так что тем, кто задумался над приобретением или самостоятельным изготовлением, придется столкнуться со сложным выбором.

Вернуться к оглавлению

Декоративный мостик в ландшафтном дизайне сада

Вернуться к оглавлению

Как самому построить мостик для дачного участка

Теперь давайте разбираться, как строится мостик через пруд своими руками. В качестве материала будет взято дерево, по уже описанным ранее причинам. Давайте разберем весь процесс, начиная с проектирования.

Чертежи садового мостика

Любая конструкторская работа должна начинаться с составления чертежа изделия. Неплохо было бы сделать проект, но это касается, скорее, более тяжелых вариантов. Деревянные конструкции легкие, для них не требуется предусматривать отдельный фундамент, хотя если нужно получить качественный долгоиграющий результат, почему бы и нет.

чертеж мостаПример чертежа простого мостика

Составить чертеж можно самому, так как вы сможете учесть свои запросы и предпочтения. Можно нанять работника, или просто отыскать подходящий макет в сети и подкорректировать его под себя.

Мастера графически изображают чертежи в 3-D программах. Также можно нарисовать все на бумаге, по старинке. При этом мост изображается в двух плоскостях, чтобы была возможность отметить размеры всех важных частей.

На этом этапе подумайте об ограждениях для мостика. Если на нем будут гулять дети, не задумывайте горизонтальных перекладин и прочих опор, по которым они смогут забраться вверх. Расстояние между вертикальными балясинами при этом стоит сделать широким, если риска падения вниз никакого нет, и в 10 см, если опасность присутствует.

3D модель3D модель металлического мостика

Форму моста определяйте сами, но проще всего соорудить горбатую конструкцию – она и надежной будет и красивой.

Самая простая конструкция состоит всего из двух элементов: косоуров (изогнутых балок, дающих прочность) и крепкого настила. В более сложные модели добавляются балясины и поручень для ограждения.

Рабочий инструмент

По ходу понадобится классический набор ручного и электрического инструмента плотника.

  • Вороток или электрическая дрель со сверлами для насверливания отверстий под крепеж.
  • Инструмент для резки – тут ассортимент большой: циркулярная пила; электрический лобзик, ножовка по дереву, распилочный станок. Также может пригодиться и рейсмус.
  • Для обработки и шлифования древесины применяются рубанки и шлифовальная техника. Все это можно делать и вручную, но работа отнимает много сил и времени.
работа рубанкомОбработка древесины электрическим рубанком
  • Пригодятся шуруповерт и молоток, для установки крепежных элементов. В дополнение берутся насадки под головки и биты.
  • Обязателен хороший разметочный инструмент – линейка, грифельный карандаш, угольник.

Гнуть дерево не придется, поэтому перечисленного набора, за исключением пропущенной мелочевки, будет достаточно.

Пошаговая инструкция монтажа

Итак, заготавливаем необходимый материал. Для косоуров подойдут толстые доски или мощный брус. Сечение доски не должно быть меньше 50*200 мм. Про доски настила мы уже писали ранее.

Шаги, фото:Описание:
работа рубанком

Разметка косоура

В нашем случае мастера выбрали интегрированный брус, отличающийся хорошей геометрией и высокой прочностью. Его сечение такое же, как указано выше, а длина 2,4 метра.

Чтобы получить изогнутый косоур, доску придется пилить, после чего из деталей склеивать изделие нужной формы. Разметка кривой линии – это самая сложная часть работы. Делается это так.

От одного края доски откладывается 120 см – так находится середина бруса. Затем от обоих краев откладываем расстояние по 40 см. Сделать это нужно с другого края, от самой первой отметки.

работа рубанком

Соединение меток линиями

Полученные метки соединяются линиями так, чтобы получился треугольник. Эти линии помогут точнее отрисовать скругление детали.

Далее находится и отмечается середина каждой линии.

работа рубанком

Нарисованный дуги

Карандашом рисуются дуги. Опытный мастер делает это на «глаз», а вы можете использовать бумажный шаблон, если не уверены в своих силах.

Совет! Обратите внимание, что вершина дуги не достает до края бруса на пару сантиметров.

работа рубанком

Резка заготовки электрическим лобзиком

При помощи специальной пилы с узким лезвием или электролобзика разрезаем по линии доску.
работа рубанком

Перемена слагаемых – сумма изменилась

Вырезанная часть вынимается, и кладется с другой стороны. Теперь понятно, как ровная доска становится изогнутым косоуром.

Далее детали будут скрепляться друг с другом, но предварительно необходимо использовать дугообразную часть как шаблон для второго и последующих косоуров.

работа рубанком

Мост на даче своими руками — соединение деталей

Соединяться детали будут за счет 4-х болтов на 10 мм диаметром. Вкручиваются они с шагом в 15-20 см в наклонную часть конструкции. Для этого соедините детали струбцинами в проектном положении, поставьте косоур на ребро и шнековым сверлом по дереву засверлитесь по меткам. Сверло должно входить немного под углом, чтобы обеспечить большую прочность при соединении.

Верхняя часть дуги просверливается насквозь, а нижняя лишь частично. Затем конструкция разбирается, и отверстие досверливается до конца. Сделать это несложно, так как направление уже задано.

работа рубанком

Проклеивание шва

Дополнительную прочность соединению придаст столярный клей или ПВА, нанесите его на ребро нижнего элемента. Затем установите верхний, и надежно все скрепите струбциной в вершине дуги. Стяните детали капитально болтами и оставьте высыхать на сутки, не тревожа.
работа рубанком

Отверстия под шпильки

Косоуры можно дополнительно зашлифовать для придания деталям большей красоты. Соединяться и усиливаться они будут за счет резьбовых шпилек – под них нужно высверлить отверстия, совместив детали. Шпильки располагают в 5 см от нижнего края и 10-ти от бокового.
работа рубанком

Сборка основания моста

Соединяем капитально детали шпильками, предварительно отрегулировав ширину конструкции.
работа рубанком

Настил мостика

Теперь изделие можно обшить досками. Для горбатого моста лучше использовать рейки шириной 50 мм, и толщиной 30 мм. Для их крепления используются саморезы из нержавеющей стали. Чтобы сделать выверенный отступ между элементами используйте дистанционные проставки.
Вернуться к оглавлению

Видео инструкция по изготовлению мостика


Вернуться к оглавлению

Заключение

Как видите, сделать такой мост самому не сложно. Если вам хочется чего-то более необычного, ищите чертежи и пошагово следуйте плану – все обязательно получится. Дополнительно посоветуем перед вкручиванием саморезов предварительно просверливать дерево, чтобы не допустить его растрескивания.

Мостики для дачи своими руками – облагораживаем участок + Видео

Получив земельный надел, многие обнаруживают на нем канаву или даже небольшой овражек, засыпать которые долго и сложно, проще построить мостики для благоустройства дачи своими руками.

Из чего лучше делать мостик?

Когда речь заходит о материалах для моста через канаву, практически все хозяева начинают вспоминать, где лежат доски и брус, однако при этом кто-то начинает подумывать про фермы из уголка или швеллера. Без всяких сомнений, металлические сварные мостики для дачи намного прочнее и долговечнее деревянных, но вблизи от воды лучше применять нержавеющую сталь, что недешево. Обычное железо будет ржаветь даже при регулярной окраске.

Кроме того, уголок или швеллер более уместны в технических сооружениях, но никак не в декоративных, да и собирать своими руками конструкции из них довольно сложно.

Фото металлического сварного мостика для дачи, expert812.ruФото металлического сварного мостика для дачи, expert812.ru

Если металл кажется оптимальным дополнением к ландшафтному дизайну, выбирайте кованые изделия, что позволит не только установить красивый мостик с ажурными перилами, но и создать композицию с аналогичной беседкой. В качестве опор многие порываются устанавливать бетонные «быки» – опоры в середине пролета моста, либо металлические сваи. Однако подобное решение оправдано только в том случае, если участок разрезан поперек глубоким и, главное, широким оврагом.

Через ручей или небольшую канаву достаточно будет перекинуть пролет без промежуточных опор, максимум – с двумя устоями на концах. Именно поэтому для изготовления моста своими руками достаточно нескольких длинных брусьев сечением 15х15, а при коротком пролете и 10х10. По сути, даже обычное бревно с продольным спилом может послужить прекрасным и долговечным основанием для мостика.

На фото - изготовление моста для дачи своими рукам, stroiremdoma.ruНа фото - изготовление моста для дачи своими рукам, stroiremdoma.ru

Если вы – сторонник основательности, можно использовать природный камень. Тем более, что перекинутые через реки и ущелья прямые и горбатые пролеты смотрятся очень живописно. Но при выборе такого варианта заранее настройтесь на многодневное и довольно сложное строительство. К слову, как раз в работе с камнем, а точнее, с бетоном, который понадобится для заливки основания, вам очень пригодится и металл, но не швеллер, конечно же, а только уголок и стальная арматура. Если же вам больше по душе легкие конструкции, можно обойтись и одними досками, которые, будучи поставленными на ребро, ничуть не уступают по прочности брусу.

Какую конструкцию моста выбрать?

В сельской местности для преодоления нешироких препятствий, которые, тем не менее, нельзя просто перешагнуть, зачастую используют 2–3 бревна, связанные или скрепленные скобами. В качестве перил в таких случаях либо набивается жердочка на врытые на обеих сторонах канавы или ручья столбики, либо привязывается натянутый канат. Такой декоративный мост органично смотрится на пасторальном фоне, и потому вполне может быть взят на вооружение для украшения ландшафта вашего участка.

Фото декоративного моста для украшения ландшафта участка, domechti.ruФото декоративного моста для украшения ландшафта участка, domechti.ru

Через ручей, канаву или небольшой пруд может быть уложено бревно с продольным спилом, поперек которого набиты в виде настила деревянные планки. Вышеперечисленные варианты самые простые, если не считать больших плоских камней, помещенных на небольшом расстоянии друг от друга поперек русла ручья. Однако валуны в качестве замены моста далеко не всегда уместны, в частности, непригодны для прогулок, солидных и пожилых людей, а также небезопасны для детей.

Поэтому большие камни лучше всего использовать в качестве опор, на которые будут уложены, к примеру, гранитные или базальтовые плиты с шероховатой поверхностью. Если ручей или декоративный пруд достаточно мелок, и падение с получившегося декоративного моста ничем не грозит, можно обойтись и без перил.

На фото - декоративный мост через пруд на даче, superda4nik.ruНа фото - декоративный мост через пруд на даче, superda4nik.ru

Более сложная, но не менее красивая конструкция может быть сколочена из бруса и обычных досок, либо собрана и сварена из металла. Самый легкий для выполнения вариант – прямой помост с перилами по одну сторону. Гораздо эффектнее смотрится горбатый мостик для дачи, но изготовление его своими руками по силам далеко не каждому. Зато вполне доступна промежуточная схема постройки пролета, когда к основному настилу с обоих концов ведут несколько широких ступеней (над нешироким ручьем получится почти горбатый мост). Такой тип будет возвышаться над местностью и станет прекрасной точкой обзора.

Выбираем место для мостика

Казалось бы, этот вопрос не требует уточнений: есть ручей и настил, который можно перекинуть через русло – все просто. Однако если на участке нет ни водной преграды, ни оврага, выходит, декоративный мостик на вашей даче уже не станет украшением сада? Конечно, подобная конструкция посреди лужайки будет выглядеть нелепо, пролет должен быть перекинут если не через канаву, так хоть над цветником.

Фото декоративного мостика для украшения сада, woodbros.ruФото декоративного мостика для украшения сада, woodbros.ru

Давайте рассмотрим несколько вариантов, как быть, когда ландшафтный дизайн дополнить мостиком хочется, но нет ничего, через что можно было бы его перекинуть. Собственно, одно решение уже имеется – переход над цветником. В этом случае подойдет горбатый мост или ступенчатая конструкция, либо, как вариант – прямой пролет с пандусами на обоих концах.

На фото - горбатый мост в ландшафтном дизайне сада, mydiz.ruНа фото - горбатый мост в ландшафтном дизайне сада, mydiz.ru

Если у вас на участке отсутствует ручей, можно создать его своими руками, выложив из разнокалиберных камней искусственное русло, очень похожее на настоящее (если не принимать во внимание такую мелочь, как отсутствие воды). Чтобы создать иллюзию ручья, подкрасьте голубым и лазурным цветом песок и мелкий щебень и насыпьте между булыжниками. Еще один вариант для установки мостика – небольшой островок в центре пруда или даже бассейна. При значительной площади рукотворного водоема размеры островка можно сделать такими, чтобы на нем поместилась простая беседка со столиком и парой скамеек.

Мостостроительные работы на садовом участке

Для изготовления настила понадобится рама, и сделать ее своими руками из древесины можно двумя способами: устанавливая доски на ребро или укладывая их плашмя. На первый вариант уйдет меньше пиломатериалов, но пролет будет, скорее всего, прямым, поскольку сгибать доску вдоль плоскости – занятие долгое и сложное. Максимум, что можно сделать, это придать легкий изгиб путем спиливания по дуге части кромки. Построить деревянные горбатые мостики для дачи из расположенных плашмя досок гораздо легче, поэтому пойдем именно этим путем, рассматривая различные возможности сборки.

Фото деревянного горбатого мостика для дачи, skkvartz.ruФото деревянного горбатого мостика для дачи, skkvartz.ru

Для пролета через узкую канаву для рамы достаточно будет двух досок с габаритными размерами 3х18х200 сантиметров. Между собой они соединяются более тонкими поперечинами, прибитыми снизу на концах, в качестве подложек. Впрочем, соединить лаги основания можно и двумя брусьями, они заодно послужат подпорками-«устоями» для моста. Если настил нужно перекинуть через большое расстояние, под несущие доски, вдоль внешней кромки рамы, желательно набить брусья соответствующей длины, с сечением хотя бы 10х10, а уже потом крепить поперечины.

Далее начинаем формировать уступы. Для этого набиваем прямо вдоль несущих лагов рамы с равным удалением от торцов более короткие доски такой же 3-сантиметровой толщины. Таким образом, если у вас длина рамы 3 метра, и вы хотите, чтобы ступени были шириной по 40 сантиметров, следующая доска должна быть короче основания на 0,8 метра. Если хотите ступени повыше – используйте вместо формирующих их досок (включая и несущие) брус 10х10, от этого мост станет только крепче и долговечнее. Правда, сколачивать такой каркас будет сложнее, и, скорее всего, придется использовать с внутренней части рамы металлические пластины для надежного соединения брусьев.

На фото - каркас мостика для дачи, superda4nik.ruНа фото - каркас мостика для дачи, superda4nik.ru

Теперь можно приступать к укладке настила. Для этого нужны дощечки поуже, сантиметров 10 (соразмерно сечению бруса), толщиной не менее 2 сантиметров и длиной, превышающей ширину рамы основания или равной ей. Понадобится их довольно много, поэтому логично, что запасти все материалы необходимо до того, как вы соберетесь построить мостик через канаву или овражек на даче. Сначала набиваем доски на торцы уступов, начиная с самого нижнего, то есть с рамы, если собирали ее из бруса. Если ступени сделаны из досок, то сразу приступаем к монтажу настила. Прибивать поперечные планки можно вплотную или с небольшими промежутками.

Собираем балясины и поручни для моста

Итак, пролет готов, причем полностью сделан своими руками, и, если он будет установлен в саду, как декоративный элемент, то можно так и оставить. А вот при использовании по назначению, то есть для преодоления ручья или канавы, желательно сделать перильца. Вот этим мы сейчас и займемся. Сами столбики поручней или, иначе говоря, деревянные балясины, можно купить готовые, резные, либо приспособить тонкие бруски. Если сечение столбиков в нижней части квадратное – остается прикрутить их длинными шурупами к основанию так, чтобы верхние торцы были на одном уровне.

Фото мостика для дачи с деревянными резными балясинами, econet.ruФото мостика для дачи с деревянными резными балясинами, econet.ru

Если сечение круглое, лучше аккуратно стесать плоскость с одной стороны и зафиксировать шурупами. Если надо, спиливаем часть балясины снизу. Остается только установить поручни, для чего берем 2 бруска и, отмерив на них промежутки между балясинами, просверливаем в соответствующих местах неглубокие отверстия. Затем насаживаем на столбики и закрепляем сбоку или сверху шурупами. Готовый мост лучше установить не на грунт, а на заранее отлитые бетонные площадки.

Мосты из бревен - Мастерок.жж.рф — LiveJournal

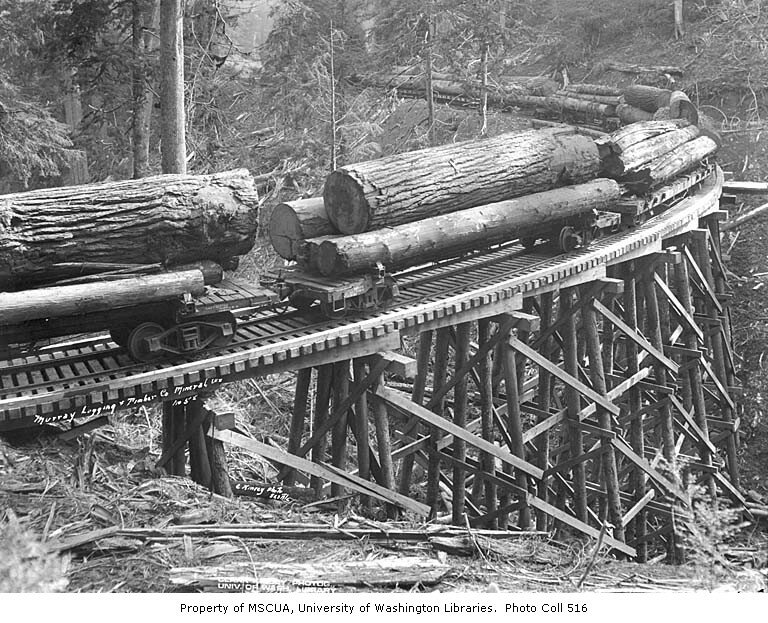

Фото 1901-1908 гг.

Интересные мосты, наверное временного плана под разбор ?


Кликабельно, источник

Кликабельно, источник

Кликабельно, источник

 Вот такие были деревья в прошлом. Сейчас такие не рубят ? Или они просто такими не вырастают ?

Интересно, а сейчас такие есть ? Или уже единицы ?


Вот какие гиганты !

Это секвоядендрон.

 --

Что вам еще про деревья напомнить, ну вот например: Самая высокая пальма в мире или вот Тюльпанное дерево, а вот Драконово дерево и его легенда.

Tags: Деревья Subscribe to Telegram channel masterok

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
