Проводка на даче своими руками: делаем пошагово

Цивилизация сегодня зависит от электричества, а если уж человек строит или покупает дачу, то скорее обойдется без газа, чем без постоянного или переменного тока. А вот в каком объеме им пользоваться – зависит от того, сколько времени в году хозяин собирается на этой даче жить. Готовить пищу, стирать, греть воду, пользоваться канализацией понадобится всегда, даже если жить на даче предполагается только в теплое время года. Проводка на даче своими руками – это серьезная задача, но при желании с ней может справиться каждый, кто изучал физику в школе. Нужно просто все хорошенько продумать, может быть, посоветоваться со специалистами, просчитать, закупить заранее все, что потребуется.

Подготовка

С чего начинается электропроводка на даче? С составления подробного плана. Он включит в себя все электрические осветительные и бытовые приборы во всех дачных помещениях. Нужно продумать заранее такой вопрос: будут ли эксплуатироваться стиральная машина или кондиционер – наиболее энергоемкие помощники в нашем устроенном городском быту. Электрики советуют составить подробный план всех помещений, от подземных, до чердачных, непременно указав, расположение каждой розетки, выключателя, осветительной лампы, кухонной плиты. Как утверждают специалисты, лучше делать не общую систему, а несколько автономных, отдельно подключенных к щитку. В таком случае неполадка в одном месте не оставит весь дом без света.

Прежде чем делать схему электрической проводки, нужно определиться, будет ли она внутренней или внешней. Внутренняя проводка обычно делается на этапе строительства, в стенах заранее пробиваются подходящие каналы для закладывания кабеля. Так делают обычно в городских квартирах: хозяева не видят где проходят провода, пользуясь только выключателем и розеткой до тех пор, пока не приходится менять проводку полностью или частично. Для этого приходится долбить стены.



Офисы и дачные дома чаще всего оснащают внешней электропроводкой. Тогда все провода располагаются на стенах и потолках, их прячут в специальные короба из негорючего пластика. При необходимости их легко проверить, отремонтировать или заменить – для этого не придется ломать стены. Нужно сказать, что такой способ электропроводки запрещен для ванных комнат из-за повышенной влажности, он может не подходить и чердачным помещениям.

Расчет мощности

На уроках физики в школе все учили, что движение заряженных частиц нагревает проводник. Это значит, что электрический провод при функционировании нагревается. Если неправильно рассчитать мощность проводки, то перегрев проводов может принести много неприятностей. Обычно стандартная электросеть на даче довольствуется мощностью сети не более 30 кВт. Рассчитать ее можно таким образом. Можно взять однофазную цепь, к которой подключены 10 ламп по 100 Вт, электрочайник на 2 кВт плюс микроволновка на 1 кВт и стандартное напряжение сети 220 В.

Общая мощность всех этих приборов составит 4000 Вт (10х100+1000+2000). Сила тока на этом участке цепи составит 18,18 А (мощность 4000 разделить на напряжение 220). Конечно, нужно учесть некоторый запас мощности, но при этом помнить: лучше всего сделать несколько отдельных систем (отдельно для освещения, для розеток, для стиральной машины и кондиционера) и для каждой рассчитать мощность. Это повысит безопасность, а также увеличит экономию средств.

Если точно определить, какие бытовые приборы будут включаться одновременно, можно решить, сколько фаз нужно провести к дачному участку. Одна фаза, то есть один линейный провод от ЛЭП – это значит, что планируется расход электричества до 4 кВт/час.

Подбор проводов

Алюминиевая проводка на сегодня самая дешевая, но воспользоваться ею – это совсем не значит, сэкономить. Она очень быстро изнашивается, ее скоро придется менять, а мощные энергоемкие приборы могут даже перегореть из-за нее. Опытные электрики советуют воспользоваться медной проводкой – она надежнее, и, в результате получится экономичнее.
Лучше всего взять плоский кабель с двумя многожильными проводами двойной изоляции. Сечение проводов нужно выбирать, учитывая просчитанную мощность.

Провод сечением 1,5 мм подходит для тока в 15 А, а 2,5 мм – 25 А, значит, их можно использовать при напряжении на потребителях с мощностью 15 А – 220 В – 3,3 кВт и 25 А – 220 В – 5,5 кВт соответственно. Если розетка будет использоваться для утюга и электрочайника, то к ней нужно провести провод сечением 2,5 мм. А если в нее не будет включаться ничего мощнее зарядки для телефона или настольной лампы, значит вполне подойдет провод сечением 0,5-0,75 мм. Но лучше все-таки учесть некоторый запас мощности, ведь жить в доме предполагается долго, и кто знает, что будет через несколько лет, и что включит в эту розетку подросшая дочь хозяина.

На вопрос, сколько нужно купить проводов, любой электрик, ответит – побольше. Обычно советуют тщательно вымерять рулеткой все пути предполагаемого следования проводки (нужно же было сделать схему) во всех помещениях, включая чердачные, и увеличить на 15 %. Помимо самого дома к сети могут быть подключены иные объекты на земле дачного участка. Возможны фонари у входа на территорию или вдоль дорожек, баня, находящаяся в отдельном здании.

Видео “Процесс монтажа проводки на даче”

Монтаж

Вначале делают отвод от линии ЛЭП. Вводной кабель подбирают, учитывая максимальную мощность электрооборудования всего дома. Важным моментом может стать особенность материалов: если просто соединить медный провод с алюминиевым, они долго не прослужат – помешает сильное окисление. Проще всего соединить их при помощи клеммной колодки. В отличие от традиционного соединения винтом и гайкой, клеммная колодка очень просто, но надежно производит соединение медных и алюминиевых проводов в любом их сочетании. Нужно зачистить изоляцию на концах проводов всего на 5 мм и зажать винтом, вставив в отверстия.

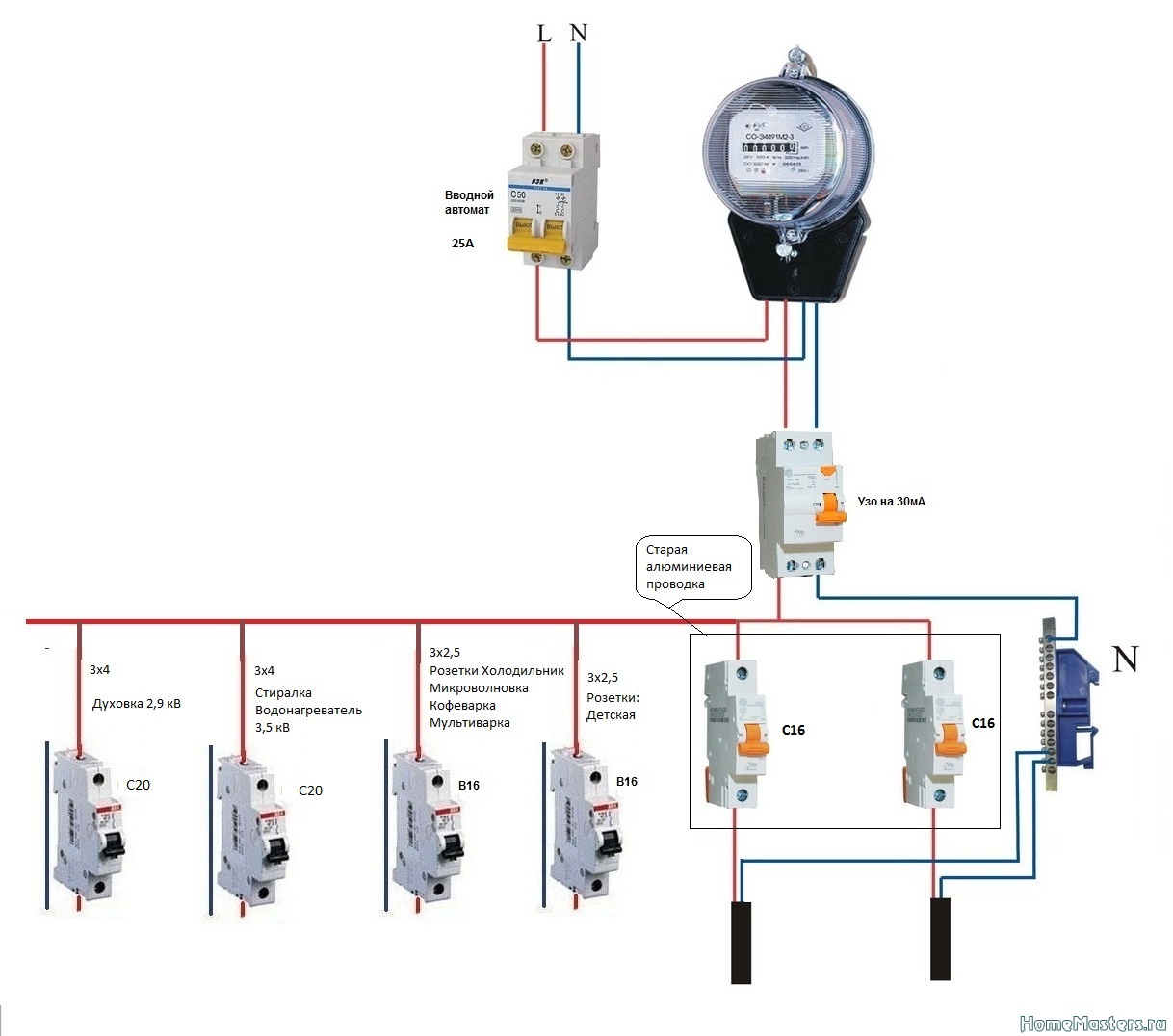

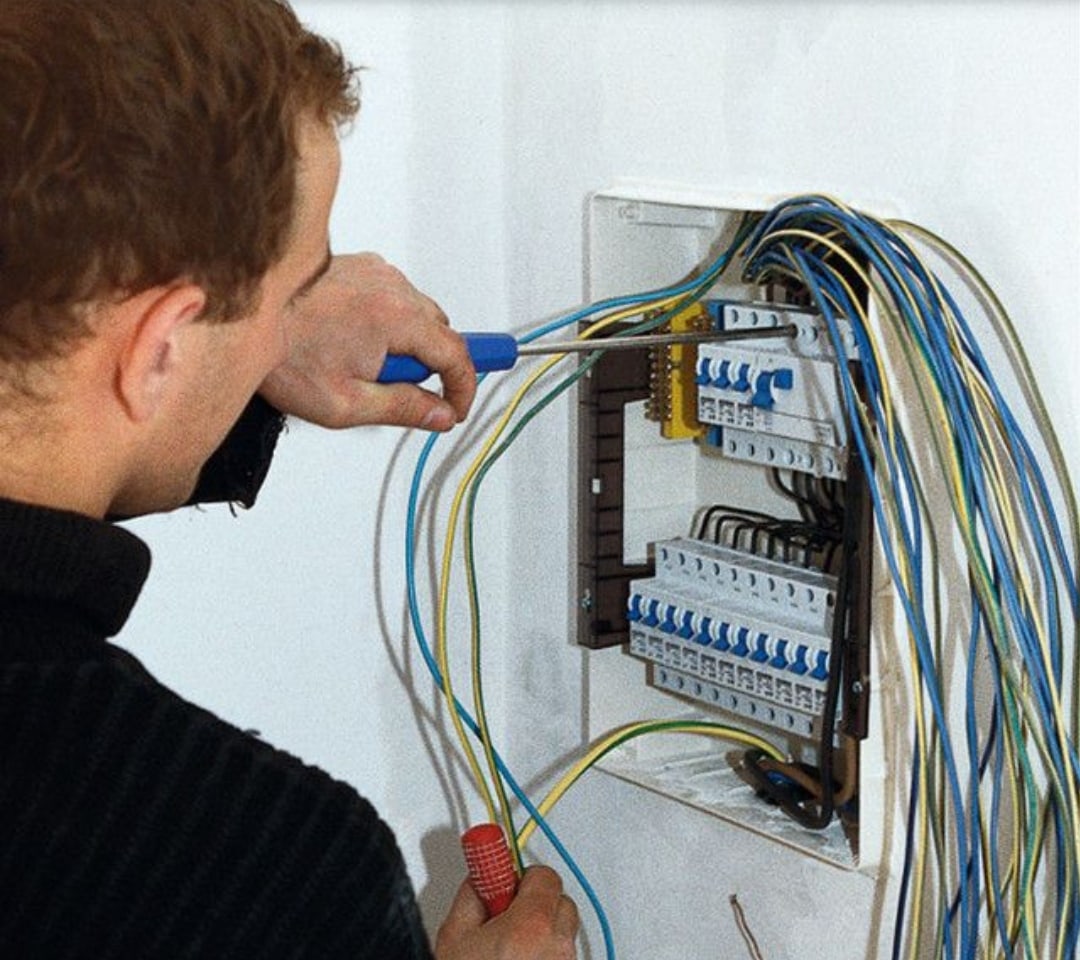

Потом нужно установить распределительный щиток. В него устанавливают автоматические выключатели для каждой сети, счетчик электроэнергии, вводной автомат и УЗО. Автоматический выключатель, должен отключить весь дом от электричества в случае короткого замыкания. Для однофазной сети используют однополюсный или двухполюсный (заводится фаза и ноль). Вводной автоматический выключатель, как правило, устанавливают после счетчика – тогда его не нужно опломбировать, а если установить до счетчика – нужна обязательно пломба. Корпус щитка непременно нужно заземлить.

УЗО, то есть устройство защитного отключения, – очень нужная вещь для безопасности. Оно улавливает самую незначительную утечку тока и сразу реагирует отключением, тем самым защищает человека, если произошла утечка на металлический корпус. Его выбирают, учитывая ток номинальный и ток утечки. Причем, номинальный ток выбирают выше, чем ток автоматического выключателя в цепи. А ток утечки выбирают, учитывая подключаемое оборудование и тип помещения. Например, для ванной комнаты с ее влажностью (и для чердачных помещений) нужно УЗО с током утечки не более 10 mA, а для более сухих помещений достаточно 30 mA.

Если делается воздушное ответвление, обязательно нужно заземлить однофазный ввод. Чтобы повторно заземлить нулевой провод при вводе, можно использовать водопроводные трубы. Так к трубе приваривают стальную полоску, к ней присоединяют нулевой провод, а можно заземлить используя стальные стержни, с диаметром 12 мм каждый или стальные уголки толщиной 4 мм и длиной не меньше 2 м. К ним приваривается стальной уголок, к нему прикрепляется медный проводник. Вся эта конструкция закапывается в землю на глубину возможного промерзания. Сопротивление заземления должно быть 4 Ом.

Электропроводка на даче под землей делается в такой последовательности:

  • нужно проложить короба для проводов и закрепить их;
  • в подготовленные короба протянуть провода;
  • установить розетки и выключатели;
  • подключить провода к щитку и счетчику.

Подключение проводов к распределительному щитку и счетчику обычно делает местный электрик, он должен их опломбировать. Обеспечить дачу электропроводкой вполне возможно своими руками, многие это успешно проделали.

Видео “Полезные советы по прокладке и замене проводки”

В данном ролике вы найдете полезные и практичные советы, которые сумеете применить при монтаже электропроводки на своем дачном участке.

Как сделать ретро электропроводку в деревянном доме своими руками (видео)

Содержание

Стиль ретро является популярным направлением в дизайне и часто используется для обустройства загородных домов: как в интерьере, так и для обустройства наружной части — фасада. Частный дом с его деревянными стенами и полами — подходящая площадка для ретро-дизайна, так как дерево более винтажный материла, нежели бетон или пластик. Но подобное преимущество сопряжено с рядом трудностей, такими как приобретение соответствующей электропроводки, ее прокладка и монтаж .

Особенно актуальной эта проблема является в деревянном строении. Поскольку данный материал относится легковоспламеняемым, требуется соблюдать осторожность во всем, что касается электричества. Так, монтаж электропроводки внутри деревянных элементов грозит серьезной опасностью при коротком замыкании, потому преимущественно используется наружная прокладка проводов. Чтоб не нарушать принципы дизайна и сохранить необходимый внешний вид, рекомендуется вместо стандартного кабеля применять особый тип электропроводки — оформленную под ретро.

Примеры ретро проводки в загородном доме

Типичная ретро проводка в первой половине ХХ века представляла собой два соединенных проводка. Каждый такой проводок был одножильным, состоял из множества проволок, свитых друг с другом по спирали. Для данной электропроводки предусматривалась одинарная изоляция, а в качестве крепежных элементов применялись опорные ролики из фарфора. Какие-либо ответвительные коробки не использовались, а скрученные вместе проводки убирали под изолирующую часть, чтобы электропроводка не торчала и по возможности не портила интерьер. Примеры подобных работ можно увидеть на старых фотографиях, видео и ретро-иллюстрациях.

Современные требования противопожарной безопасности относят такой тип проводок к недопустимым, тем более в деревянном доме. Но ее наружный вид идеально соответствует ретро-стилистике. Поэтому дизайнеры при оформлении интерьера используют качественную имитацию: заводские провода с индексами НГ и LS, пригодные для открытой прокладки. Внешняя оболочка таких проводов изготовлена из пластика. Иногда для покрытия используется шелк, пропитанный негорючим составом. Подобная наружная проводка в деревянном доме ретро выглядит уместно и является безопасной.

Можно сделать ретро проводку в деревянном доме и своими руками. Для этого одножильные проводки свиваются в цельный жгутик. Он может включать два-три проводка: это определяется наличием/отсутствием заземления в деревянном загородном доме. При монтаже рекомендуется делать через равные промежутки небольшие петельки из проводков и надевать их на ролики-изоляторы (с помощью последних электропроводка прикручивается к потолку, стенам и проч.). Также при прокладке провода необходимо позаботиться о термоусаживающей трубке, которую перед монтажом следует надеть на жгут.

Важно: делать монтаж ретро проводки в деревянном доме своими руками имеет смысл лишь в том случае, если уже имеется опыт самостоятельного проведения подобных работ. Если такого опыта нет, стоит обратиться к специалистам.

По цвету электропроводка должна согласовываться с интерьером. Для деревянных панелей подойдет золотистый или коричневый провод. Другой пример наружной электропроводки — классический черный. Перед покупкой можно посмотреть, как выглядит ретро проводка в интерьере деревянного дома на фото, а потом выбрать свой вариант.

Прокладка ретро проводки в деревянном доме

Перед началом прокладки проводов стоит посмотреть видео или фото примеров по монтажу ретро проводки в деревянном доме, изучить технические рекомендации. Для тех, кто уже проводил монтаж кабелей самостоятельно, в данной технологии нет ничего сложного, делать это можно своими руками, но важно в точности выполнить инструкции.

На начальном этапе необходимо определиться, где будут располагаться выключатели и источники света. Ретро-стилистика предполагает использование многочисленных светильников с разными показателями интенсивности высоты освещения. В одной комнате могут рядом располагаться высокий торшер, бра, несколько низко нависающих ламп. Стоит сразу определить местоположение всех проводок, чтобы потом следовать плану.

Когда план проводок готов на бумаге, он переносится на стену и потолок. Деревянный дом удобен в этом отношении: можно сделать пометку в каком-либо месте карандашом, а потом стереть ее. Если расположение проводок в плане — строго вертикальное либо горизонтальное, не стоит полагаться на свой глазомер: лазерный уровень поможет построить ровные линии на поверхности. Это устройство работает просто и эффективно (существует много видеоматериалов по его применению), его можно приобрести в магазине либо сделать самостоятельно.

После нанесения разметочной трассы для проводок устанавливаются фарфоровые ролики-изоляторы. Они, как и ретро проводка, вписываются в стиль, удачно смотрятся на деревянной поверхности и не будут выбиваться из интерьера. Монтаж роликов в деревянном загородном доме имеет свои правила. Расстояние между ними не может превышать 50см., а розетку от первого изолятора должно отделять не более 5см. Для монтажа изоляторов есть свой инструмент: саморезы по деревянной поверхности.

Согласно разработанной схеме устанавливаются выключатели, розетки, наружные распределительные коробки в стиле ретро.

Важно: при составлении плана необходимо думать не только о красоте интерьера, но и об удобстве, чтобы избежать какого-либо дискомфорта.

После открытия двери рука должна сразу находить выключатель, чтобы зажечь в доме свет. Не стоит прокладывать электропроводку в доступном для детей месте: даже небольшой проводок может нести для них угрозу. То же правило касается розеток и распределительных коробок: их расположение нужно продумать так, чтобы рука не могла случайно задеть их. Загородный дом важно сделать безопасным для всех жильцов.

Следующий этап — прокладка ретро проводок между фарфоровыми роликами. Деревянный дом — место повышенной пожароопасности, поэтому скрутку проводов использовать не стоит во избежание проблем. Интерьер от этого не проиграет (можно посмотреть, как выглядит нескрученная ретро проводка в деревянном доме на фото). От стены до проводка расстояние должно составлять 1см. и более.

Когда прокладка проводов во всем деревянном загородном доме завершена, следует провести визуальный наружный осмотр. Если проблем не выявлено, можно включать свет, подключать видеоаппаратуру и пользоваться приборами.

Минусы проводок в ретро-стиле

Загородный деревянный дом априори требует крупных финансовых вложений. И наружное оформление, и интерьер стоят дорого. Поэтому стоит открыть калькулятор и посчитать, в какую сумму обойдется ретро-стиль (учитывая, что каждый проводок в стилистике ретро будет дороже обычного).
Из других ограничений — невозможность использования ретро проводок для подключения приборов высокой мощности. А загородный дом нуждается в них больше квартиры. Электропроводка в ретро-стиле не годится для варочных поверхностей, водонагревательных приборов и т.п. Кабель имеет максимальное сечение 2.5мм., поэтому не выдерживает высоких токовых нагрузок.

Важно: наружный монтаж ретро проводки на открытых частях веранды, фасаде и т.п. не допускается в связи с низкой степенью ее защиты от влаги. Исключения составляют некоторые деревянные сооружения, такие как закрытая деревянная беседка. Можно изучить фото и видео с примерами прокладки ретро проводки в таком сооружении. В связи с непригодностью стилизованных проводок для наружных работ при электрификации фасада кабель под ретро придется заменить на обычный.

Плюсы

Неоспоримое преимущество проводок в ретро-стиле — привлекательный наружный вид. Используемая для оформления комнат в квартирах и загородных домах, дизайнерская электропроводка хорошо выглядит в реальности и на фото. По этой причине деревянный загородный дом в данной стилистике пригоден как для проживания, так для фотосессий и видеосъемок.

Прокладка кабелей несложная, процедура электрификации загородного дома мало чем отличается от стандартной. Необходимо учитывать уникальные особенности проводок, выполненных в ретро-оформлении (наличие фарфоровых изоляторов, способ размещения на деревянной поверхности). В остальном же вопросов с открытой прокладкой ретро-проводов нет.

Преимущество проводок под ретро — противопожарная обработка. Деревянный загородный дом будет в безопасности, если использовать современную и качественную ретро-проводку.

Как удешевить стоимость

Учитывая стоимость проводок под ретро, а также то, в какую сумму обходится сам деревянный загородный дом, рациональным шагом будет сократить смету. Сделать это можно путем комбинирования. Так, материалы с ретро-дизайном можно оставить для наружного оформления (видимая часть стен, потолка и т. п.), а группу простых кабелей провести вне поля зрения. Тот же деревянный пол закроет неприглядный провод от посторонних взглядов, гофре либо трубу с проводами можно спрятать под деревянный плинтус. Открыть стоит лишь те детали, которые вписываются в дизайн.

Это решение сработает и для того, чтобы оснастить деревянный загородный дом мощными электроприборами. Кабель с со стационарным приемником можно проложить отдельно для плиты или бойлера, а для других комнат — использовать проводку в ретро-оформлении.

При электрификации загородных деревянных домов находят и еще один вариант экономии. Проводка, которая питает группы, выполняется обычным кабелем и зашивается под деревянный щит, а для выключателей, светильников и т.п. используется стилизованная проводка. Это позволяет сэкономить на материалах и оформить весь деревянный дом в желаемой стилистике.

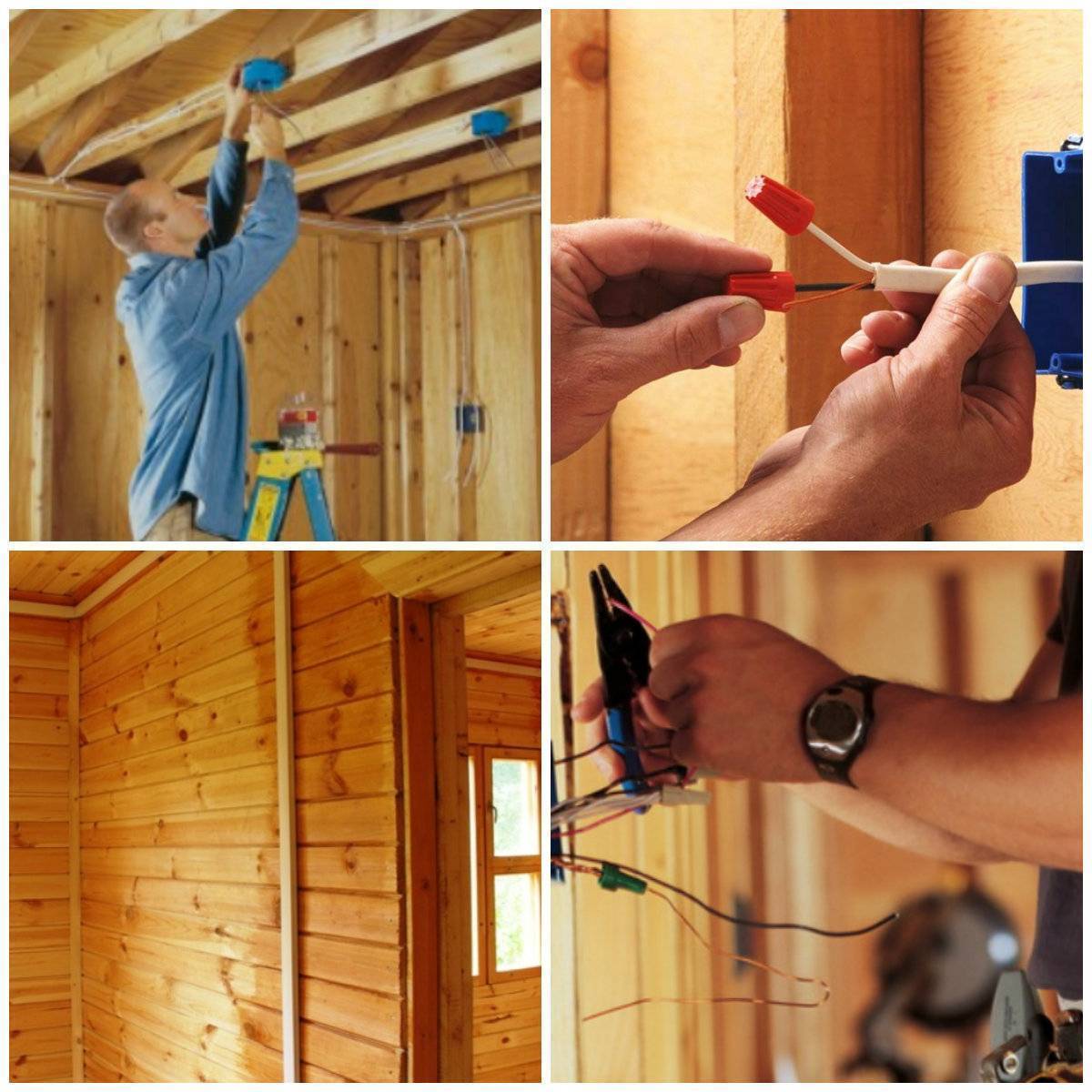

Как делать скрытую проводку и как вести в каркасном доме своими руками: Пошаговая инструкция +Видео


Масштабы строительства каркасных домов увеличиваются с каждым годом и не имеют тенденции к сокращению. Популярность канадской технологии монтажа малоэтажных зданий заключена в ее простоте и экономичности. Каркасные сооружения возводятся в кратчайшие сроки, стоят дешево и обеспечивают потребителя необходимым комфортом. К тому же они строятся из экологически безопасных строительных материалов. Однако, каркасные дома относятся к легко воспламеняющимся объектам, что является существенным недостатком. Поэтому будущим владельцам такой недвижимости необходимо позаботиться о надежной защиты собственности от возгорания.

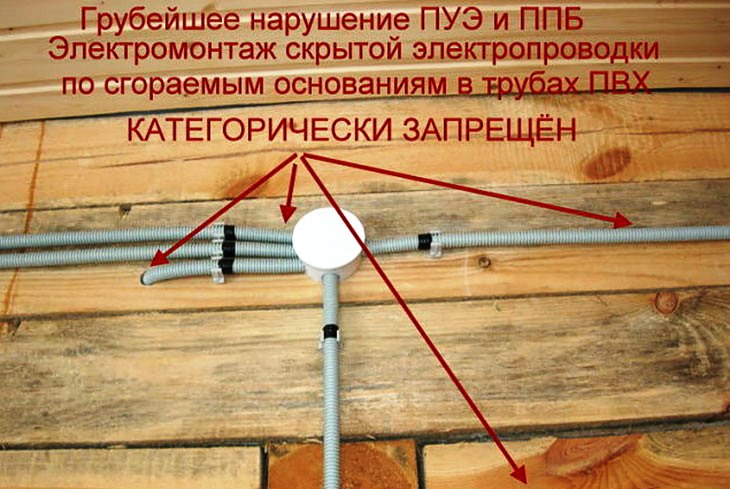

Одной из причин возникновения пожара в домах, построенных на каркасе из древесины с обшивкой SIP-панелями, является некачественный монтаж внутренней электропроводки здания. К вопросу проектирования и монтажа электрической разводки в таких строениях необходимо относиться со всей ответственностью. Такой подход обеспечит будущим жильцам комфортное и безопасное проживание в частных домах и дачах, построенных по канадским технологиям. Если проект электропроводки будет разработан с учетом всех норм и стандартов, а монтаж проводов, кабелей и других элементов сети будет выполнен профессионально, то в вашем каркасном доме короткое замыкание вряд ли произойдет!

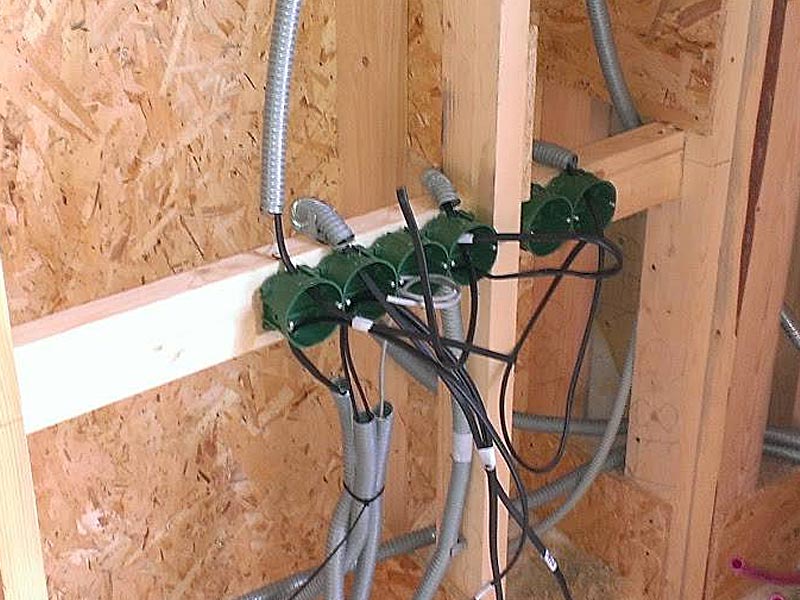

Электропроводка в каркасном доме может быть смонтирована двумя способами: открытым и скрытым. Каждый из этих вариантов имеет свои достоинства, преимущества и определенные незначительные недостатки. Но главной, какой бы вид проводки в каркасном доме вы ни выбрали, ее монтаж должен быть выполнен в соответствии с нормами противопожарной безопасности и требованиями ПУЭ (правил устройства электроустановок). Именно этот вопрос и будет освещен в данной информационной статье. Итак, мы рассмотрим оба вида электрической разводки внутри каркасного дома, их преимущества, недостатки и особенности монтажа.

Особенности проведения электропроводки в каркасных домах


Варианты проведения электропроводки в каркасном доме

Наряду с многочисленными положительными характеристиками каркасные строения имеют ряд специфических особенностей, которые нужно учитывать при проведении проектирования и практического осуществления электрификации.

Главным нюансом является горючесть материалов из которых сделаны стены и плиты перекрытия. Причиной воспламенения может стать искра или значительное повышение температуры. Даже использование антипиренов не всегда позволяет исключить вероятность возникновения пожара.

Следующим свойством является недостаточная толщина и прочность несущих поверхностей. Существует трудность крепления линий и устройств к фанере и гипсокартону, которые используются для внутренней отделки комнат.

Существует определенный порядок прокладки кабелей в зависимости от выбранного способа. Данная операция проводится на этапе возведения несущих конструкций или после окончания отделочных работ.

Проводка наружная

Наружная электропроводка в каркасном доме своими руками выполняется без особых проблем, существует несколько её вариантов.

Открытый кабель

Можно использовать жёсткий кабель с двойным или тройным изоляционным слоем, выполненным из негорючих материалов. К стенным поверхностям такой проводник крепится специальными скобами. Между стеной и кабелем необходимо укладывать асбестовую либо металлическую подложку, которая должна быть шире проводника на 1 см с обеих сторон. Это надёжный и экономичный способ прокладки, но не вполне эстетичный, особенно если необходимо рядом располагать несколько кабелей.

Когда дизайн помещений выполнен в ретро-стиле, то симпатично и оригинально будут смотреться витые провода на керамических или фарфоровых роликах (изоляторах).

Электротехнические трубы

Можно при наружной прокладке проводов размещать их в электротехнических гофрированных трубах, для изготовления которых применяют специальные негорючие материалы. В трубах можно поместить одновременно несколько проводников, к стенам они крепятся при помощи специальных клипс. Такая проводка выглядит компактно, к тому же труба изолирует кабель от легко воспламеняющихся поверхностей стен и защищает от возможных внешних повреждений. Но выглядит труба совсем не презентабельно, к тому же она слишком уж хорошо собирает на себе пыль, которую практически нельзя очистить.

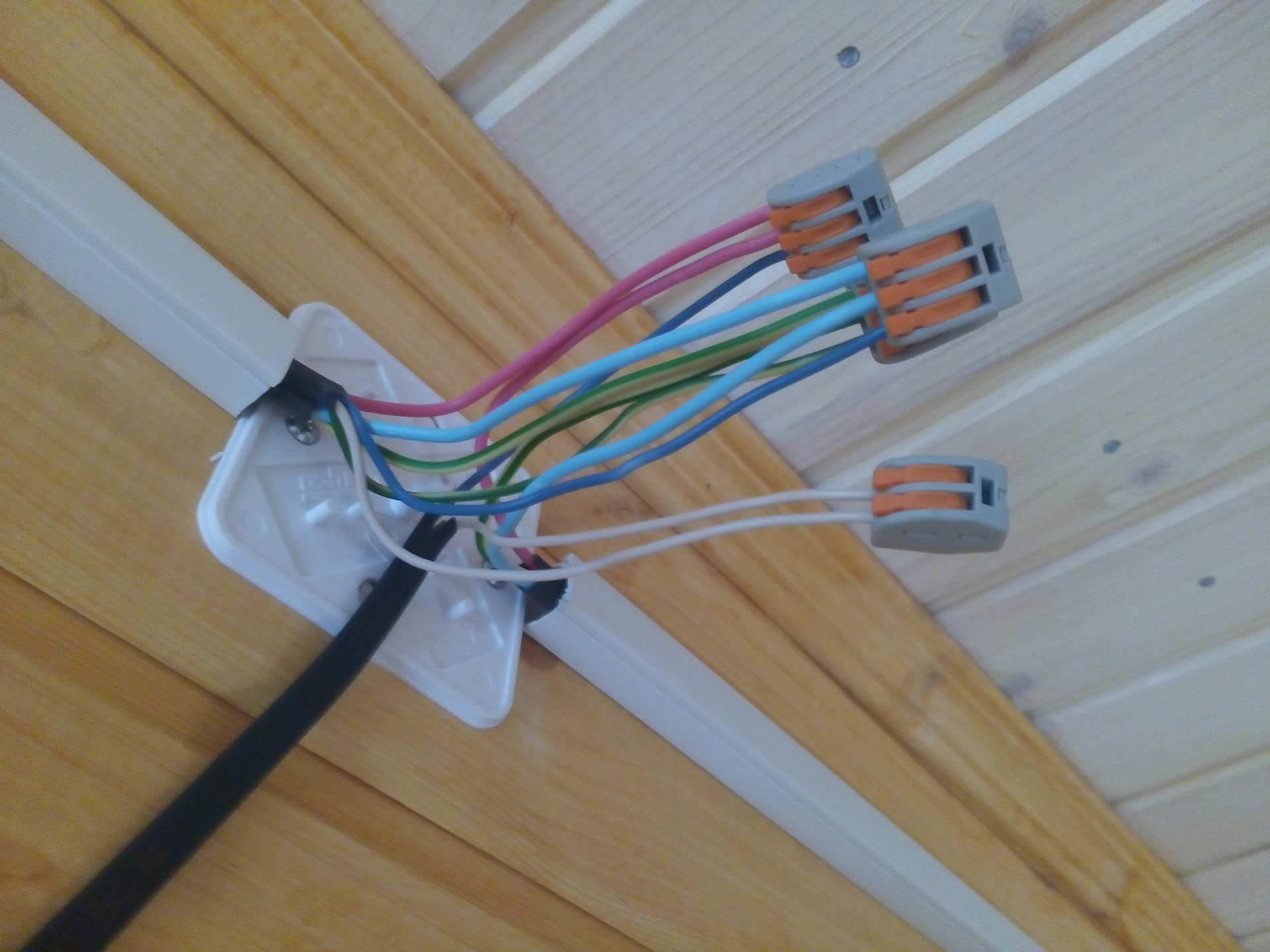

Кабель-каналы

Гораздо аккуратнее, чем гофрированные трубы, будут смотреться кабель-каналы. Тем более что сейчас на рынке электротоваров можно подобрать их под любой интерьер (они выпускаются в разном цветовом исполнении).

Недостаток кабель-каналов в том, что они делают заметной кривизну стенных поверхностей.

Но так как в каркасном доме вряд ли можно встретить кривые оштукатуренные стены (чаще всего используются гипсокартонные листы или вагонка), то прокладка проводов в кабель-каналах считается хорошим вариантом.

Кабель-каналы представляют собой пластиковые короба, которые крепятся к стенам и потолкам с помощью клея или саморезов. Для их изготовления применяют огнеупорный высококачественный пластик. Они бывают разной ширины в зависимости от того, сколько кабелей и какого сечения одновременно в них прокладывается. Когда проводники будут уложены в короба, сверху они закрываются фиксирующимися крышками. Пример такой проводки на видео:

Ещё один недостаток применения кабель-каналов в том, что со временем каркасный дом даёт усадку, и пластиковые короба могут потрескаться. В этом случае электрическую разводку придётся переделывать. Но в то же время есть и преимущества такого способа прокладки – это дёшево и легко монтируется.

Планировка проводки


Подобная планировка поможет определиться и с количеством необходимых материалов

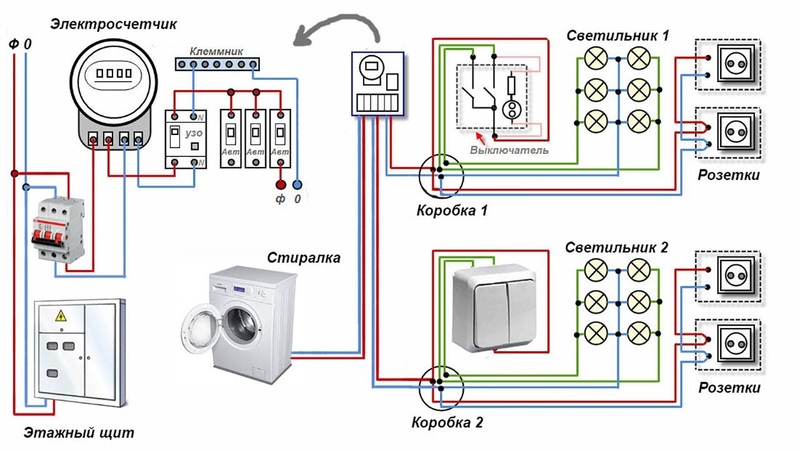

Работы по электрификации начинаются с планирования. Составить схему нужно на бумаге или в компьютерном варианте.

Чертежи должны включать в себя следующую информацию:

  • крыша и несущие конструкции;
  • входные и межкомнатные двери;
  • окна;
  • водопроводные, канализационные и газовые трубы;
  • ввод кабеля в дом;
  • распределительный щиток;
  • заземление;
  • пакетники;
  • выключатели;
  • розетки;
  • осветительные приборы;
  • бытовая техника;
  • прохождение проводки;
  • распределительные коробки.

По количеству потребителей нужно подсчитать нагрузку по каждому помещению и для здания в целом. Это поможет определиться с типом и мощностью вводных автоматов.

В обязательном порядке нужно составить пошаговый план, в котором будет расписана последовательность проведения всех мероприятий. Эта бумага позволит избежать ошибок, так как все действия будут выполняться в точной и продуманной последовательности.

На основании проектной документации проводится расчет видов и количества материалов, необходимых инструментов. Следует иметь небольшой резерв, так как в ходе работы могут возникнуть непредвиденные обстоятельства.

Подготовительные работы

Все этапы строительства и обустройства, нужно четко спланировать. Это же касается и электропроводки в каркасном доме.

Проводка в каркасном доме: правила планирования

Сначала необходимо составить схему на бумаге, а только потом приступать к реализации проекта.

Нужно определить:

  • в каком месте расположить распределительный щиток;
  • как разместить проводку в области дверей;
  • где расположить выключатели;
  • количество осветительных приборов и их размещение в помещении.

Также желательно заранее определиться с локализацией бытовой техники, чтобы расположить рядом розетки.

Определившись с планом, начинают просчитывать нагрузку сети, чтобы приобрести соответствующие по сечению проводники, а также нужные коммутационные аппараты. Благодаря заблаговременному планированию можно точно посчитать, сколько потребуется материалов на проведение электричества внутри дома, и приобрести их заранее.

Инструменты для монтажа электропроводки

Если вы планируете производить электромонтажные работы в своем каркасном доме, предварительно необходимо приобрести определенные инструменты, а именно:

  • Шуруповерт. Этот электроприбор необходим для того, чтобы быстрее закреплять саморезы в деревянном каркасе.
  • Бокорезы (или кусачки). С их помощью отсекают кабель для электричества в разных местах.
  • Специальный нож, при помощи которого зачищают концы кабеля перед тем, как соединить его с выключателем, розеткой или распределительным щитком.
  • Дрель. Этот электроприбор необходим проделывания отверстий определенного диаметра в деревянных балках. В это отверстие вставляется специальная защитная гофра, внутри которой проходит электрокабель. Чтобы сделать такое отверстие, необходимо использовать насадку «перо», которая своим внешним видом похожа на этот элемент птичьего крыла.
  • Специальные плоские сверла с насадкой типа «перо».
  • Для измерения различных расстояний (например, от выключателя до пола, или для определения высоты расположения розетки) необходима рулетка.
  • Карандаш потребуется, чтобы выполнять разметку по стенам, где будет проходить провод, расположатся розетки, распределительный щиток, светильники, выключатели и другое.
  • Стремянка. Сделать своими руками разведение электропроводки без стремянки в каркасном доме будет очень сложно. Ведь некоторые работы проводятся на высоте, в частности, монтаж светильников, проведение разводки между первым и вторым этажом.
  • Лазерный уровень. Такой инструмент иногда понадобится для того, чтобы сделать идеальную горизонтальную или вертикальную разметку на поверхности.
  • Мегомметр. Прибор используется для измерения сопротивления между штырями заземления.

Другие необходимые материалы

Для того чтобы провести электропроводку в доме, нужно много различных материалов. Их необходимо приобрести заранее, чтобы работа не останавливалась из-за отсутствия мелочных элементов. Для сборки проводки потребуется кабель таких видов:

  • СИП кабель – необходим для подсоединения дома к общей электрической сети населенного пункта.
  • ПВС – гибкий круглый кабель со множеством медных жил и двойной изоляцией.
  • ВВГ – жесткий кабель с плоским поперечным срезом, внутри которого находится только одна медная жила (используется значительно реже для проводки).

А также:

  • Крючок – металлическое изделие, необходимое для закрепления вводного кабеля.
  • Саморезы – при помощи этих крепежных элементов различные клипсы и другие устройства закрепляются в деревянном каркасе.
  • Изолента для изоляции проводов.
  • Клипсы – эти крепежи из пластика нужны для того, чтобы прикрепить гофру с кабелем к поверхности.
  • Штыри-электроды из меди, а также соединительная металлическая лента для обеспечения заземления.

Ввод в дом


Ввод силового кабеля в дом

Ввод силового кабеля в дом может производиться путем его прокладки по воздуху или под землей. Исходя из этого делаются отверстия в потолочной плите или в цоколе. При подводке по воздуху между строением и столбом протягивается стальной трос и уже к нему на клипсах подвешивается провод. Если выбран подземный вариант, предварительно в траншею укладывается труба, в которую протягивается кабель. Это предотвратит его разрыв при пучении грунта. В месте входа проводки в дом вставляется гибкий переходник из стали.

В соответствии со СНиП линия сначала заводится на счетчик, который устанавливается снаружи. Для защиты от влияния окружающей среды счетчик размещается в герметичном ящике с окошком. После счетчика устанавливается пакетный выключатель, который прервет подачу энергию при возникновении нештатных ситуаций на линии.

Расчет нагрузки по нормам

Корректное распределение нагрузки создает безопасную сеть. Распределительные коробки устанавливаются в расчете минимум одна на один этаж. Если на этаже будет создана сложная схема, то количество коробок увеличивается, что снизит нагрузку на систему в целом.

В каркасном доме нормы проводки должны учитываться при произвольном расположении выключателей и розеток. В местах повышенной влажности или с возможностью попадания влаги устанавливаются розетки с защитой от воды. Бытовые приборы должны подключаться стабилизаторами, что предотвратит поломки при сбоях.

Нагрузка на сеть рассчитывается по формуле: разделить сумму мощности всех устройств на напряжение сети. Например, осветительные приборы (500 Вт), электрическая плита (400 Вт) и телевизор (250 Вт), а напряжение 220 Вт, что в общей сложности дает 1,15 кВт, нагрузка составит 5,2 А. Такую нагрузку сможет выдержать медный провод с сечением 0,5 кв. мм.

Распределительный щиток


Распределительный щиток в деревянном доме

Распределительный щиток размещается в том месте, где линия входит в строение. Изготовить шкаф можно самостоятельно, но лучше воспользоваться готовым заводским изделием.

Внутри щитка в соответствии со схемой размещаются такие устройства:

  • вводный автомат;
  • соединительные шины;
  • устройство защитного отключения;
  • дифференциальные автоматы;
  • предохранители;
  • вентилятор.

Дверки щитка должны быть оборудованы замком, который необходимо всегда закрывать после осмотра и обслуживания оборудования.

Какой тип проводки выбрать


В соответствии с обновленными правилами обустройства помещений для электрификации частного дома разрешается использовать только кабели с медными жилами. Если строение будет оснащено линиями из алюминия, инспекторы не дадут разрешения на его ввод в эксплуатацию.

В зависимости от напряжения, которое поступает в здание, выбирается трехжильный кабель для 220 В и пятижильный для 380 В.

Выбор проводки делается исходя из мощности потребителей, которые планируется подключить к сети.

Оптимальное сечение провода для различных направлений:

  • верхний уровень: лампы, люстры, подсветка, сигнализационные датчики, видеокамеры — 1,0-1,5 мм²;
  • розетки в жилых комнатах — 2,5 мм²;
  • мощные приборы: плиты, духовки, водонагреватели — 4,0 мм².

Помимо сечения нужно обращать внимание на состав и толщину изоляции. Хороший кабель не меняет своих характеристик от нагревания, при контакте с огнем не выделяет дым и токсичные вещества.

Достоинства и недостатки

Достоинства скрытой проводки, созданной своими руками:

  • незаметна для глаз;
  • ограниченное количество кислорода повышает защиту от пожара;
  • электрическая безопасность;
  • высокий срок эксплуатации, около 40 лет, благодаря защите от внешней среды.

Недостатки скрытой проводки, созданной своими руками:

  • ограниченный доступ препятствует ремонту;
  • план-проект сети нужно сохранять, так как без него будет невозможно определить местонахождение проводки;
  • сложность работ при установке;
  • трудоемкость ремонтных работ;
  • при монтаже необходимо использовать проводники с большим сечением.

Скрытую проводку следует устанавливать, если планируется полноценный ремонт. Если же все работы уже завершены и осталось провести только проводку, то лучше остановиться на открытом варианте.

Способы прокладки


Варианты проведения открытой проводки

Монтаж проводки можно проводить любым способом, который больше всего устраивает владельцев недвижимости.

Открытый вариант представляет собой размещение кабелей и приборов на поверхности стен и внутренних перегородок. Для размещения коммуникаций используются пластиковые коробы, электротехнические трубы, керамические изоляторы или стальные струны. Установка проводится после возведения здания и выполнения отделки помещений.


Открытая проводка – лучший вариант для каркасных домов

Достоинства открытого метода:

  • простота;
  • высокая скорость прокладки;
  • небольшая цена;
  • свободный доступ для осмотра;
  • возможность ремонта, замены некоторых частей и модернизации.

Недостаток заключается в том, что коммуникации портят стиль помещения и есть риск их повреждения.

Скрытая проводка в каркасном доме устанавливается в процессе его возведения, линии прокладываются в каркасе до момента его обшивки щитами.


Разводка скрытым способом

Закрытый способ имеет следующие плюсы:

  • возможность спрятать коммуникации под обшивку;
  • сохранение целостности и гармоничности поверхностей.

Однако количество недостатков у такого решения намного больше:

  • выключатели и гнезда закреплены окончательно, перенести их или сделать новые точки уже нельзя;
  • невозможно развести проводку, если в этом возникнет необходимость;
  • отсутствует доступ к кабелям и монтажным коробкам для их проверки и ремонта;
  • сложность и дороговизна работ;
  • высокий риск возгорания при коротком замыкании или нагревании контактов;
  • отказ в заключении договора страхования.

Анализ преимуществ и недостатков каждого способа говорит о том, что правильный выбор — это наружный вариант.

Скрытая проводка и требования законодательства

Если спросить любого электрика или человека, знакомого с технологиями прокладки проводки в деревянных или композитных стенах, он без запинки ответит: согласно нормам законодательства разводка сети обязательно делается внутри металлических труб для предотвращения повреждений и повышения уровня пожарной защиты.

Да, эти слова соответствуют истине. По требованиям ПУЭ (правил устройства электроустановок) применение труб и соответствующей металлической фурнитуры в виде переходников и разветвителей обязательно. Однако если копнуть чуть глубже, выяснится, что для каркасных домостроений применимы требования СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных домов с деревянным каркасом». А в данном нормативном документе четко сказано:

«13.5.1. Электропроводки следует устраивать путем пропуска кабелей (проводов в защитной оболочке) через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий. Пропуск таких кабелей и проводов через конструкции дома допускается устраивать без использования втулок и трубок.

13.5.2. Для электропроводок должны использоваться изолированные провода в защитных оболочках или кабели в оболочках из материалов, не распространяющих горение.»

Ни для кого не секрет, что современные технологии изготовления силовых кабелей сразу же предусматривают негорючую оболочку и невозможность распространения огня вне внутреннего пространства. Естественно, большинство продаваемых на рынке изделий как нельзя больше соответствуют требованиям закона и могут применяться вообще без дополнительных мер защиты. В данном случае речь идет о кабелях с индексом –нгLS, нгFRLS, нгFRHF, нгFRLSLTx и т.д.

Однако работники пожарных инспекций используют двойственный подход. Ответственные и осведомленные — спокойно воспринимают скрытую проводку в гофрорукаве или же усиленные типы кабеля в тройной изоляции без дополнительной защиты. Другие могут настаивать на соблюдении требований ПУЭ, требуя наличия защитной металлической трубы.

Выбор материалов и безопасность


Соединение медных проводов сваркой

При подборе кабелей и приборов предпочтение следует отдавать качественной продукции, на которую продавцы могут предоставить сертификат соответствия. От этого зависит срок службы коммуникаций и безопасность людей.

Для подводки к дому можно использовать кабель с толстыми алюминиевыми жилами, норма для внутренней прокладки — медная проводка. Еще в процессе проектирования необходимо предусматривать установку трехжильного кабеля, в котором одна жила (желто-зеленая) предусмотрена для заземления. Следует покупать кабели, безопасные в пожарном отношении. Для коммутации следует использовать шины с медными или латунными сердечниками.

Мощную бытовую технику нужно подключать к силовым розеткам. Перед подсоединением необходимо внимательно читать инструкцию по эксплуатации приборов. Если принято решение делать внутреннюю прокладку, следует использовать металлические подрозетники.

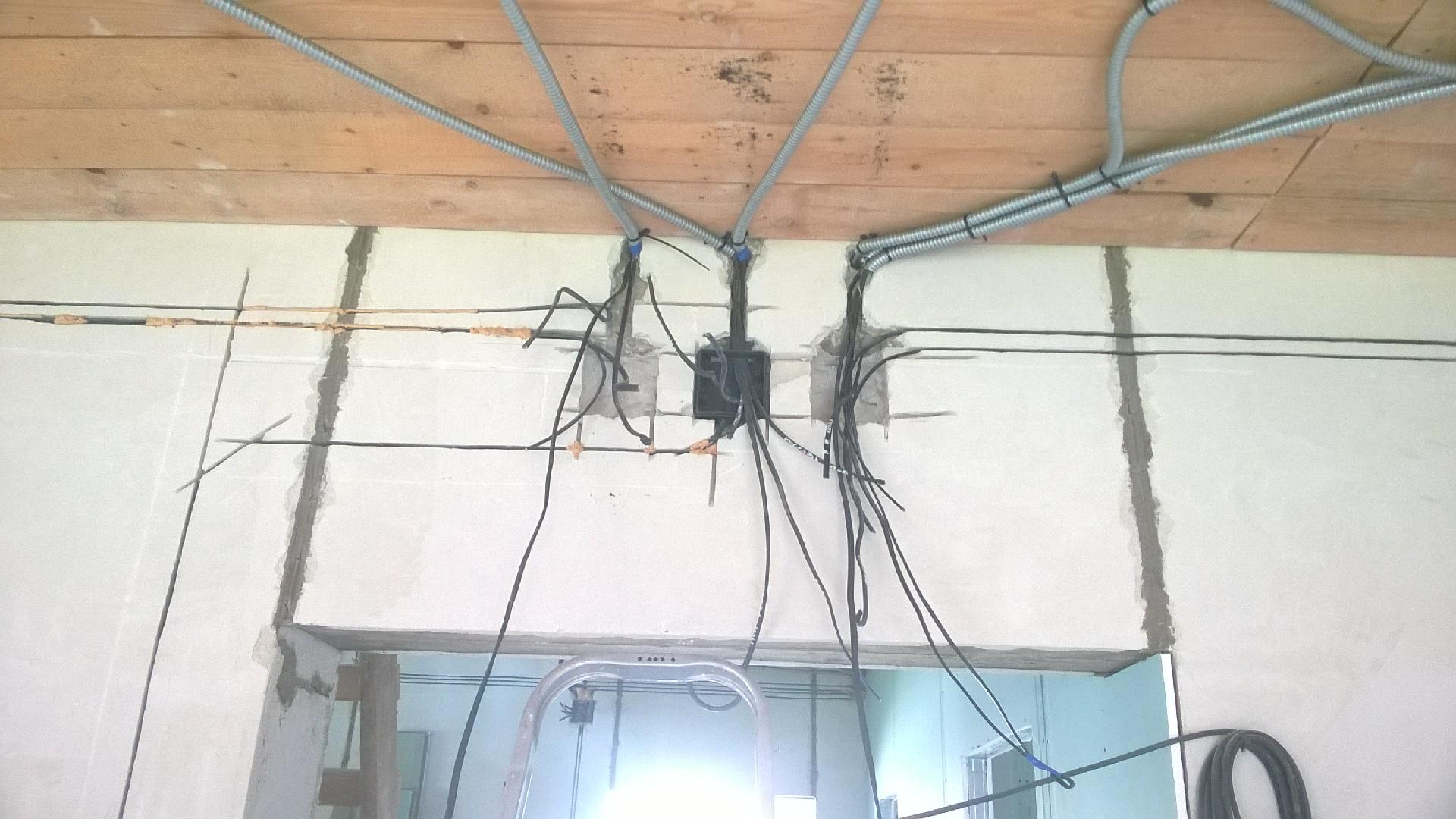

Как сделать скрытую укладку проводов

В каркасном доме монтаж скрытой проводки проводится во время черновых работ. Сначала нужно определить длину будущей сети. После чего приобретаются провода с запасом, при этом нужно проверить состояние при помощи индикатора или лампы-пробника.

Алгоритм скрытой укладки проводов:

  • вычертить на стене место для коробок и штроб;
  • вырезать отверстия для коробок и путей по прочерченным ориентирам;
  • выломать лючки в коробках, вставить в них провода, прихватить при помощи штукатурки. Если же отверстия для путей делались в деревянном каркасе – забить отверстия противопожарным уплотнителем;
  • вложить проводники в пути;
  • замазать пути, в которых проложены провода, штукатуркой или забить отверстия противопожарным уплотнителем;
  • установить розетки после полного высыхания штукатурки.

Повторить процедуру проверки целостности сети. Потребуется использовать индикатор или лампу-пробник.

Распределение нагрузки


Основные группы потребления

Равномерное распределение нагрузки между линиями необходимо для предотвращения их перегревания и отгорания контактов. Расчет проводится исходя из работы системы на проектной мощности не более 30 минут.

Для получения исходных данных следует воспользоваться такими рекомендациями по группировке потребителей в группы:

  • однотипные изделия;
  • суммирование показателей;
  • выделение отдельной группы мощных изделий с продолжительным режимом работы.

После этого нужно провести распределение установок по линиям. На основании проведенных расчетов определяется количество направлений, тип автоматов, потребность в УЗО, сечение жил и виды розеток для каждого помещения.


Распределение электрической нагрузки в доме

Каналы и короба для проводов

Еще 1 метод скрытия провода считается установка специальных пластиковых коробов. В основном, их исполняют из хорошего жаростойкого пластика и прекрасно оберегают провод. Также данные короба отчасти дают возможность менять конфигурацию проводки, к примеру, добавить можно электроточки либо выключатели.

Спрятанная проводка

Для коробов стоит купить добавочные материалы – заглушки, уголки и стыки. В наше время, в точках продажи реализовываются кабель-каналы разного цвета и размера. К каждому коробу прилагается инструкция, она порекомендует, как правильно сделать установку электрической проводки в доме из сэндвич-панелей.

Во время установки необходимо обратить свое внимание на качество стен в комнате. Так как в первые 2 года произойдет усадка и стенки в каркасном доме

могут немножко преобразиться, и благодаря чему электротехнический провод может изменить свои формы, повредив при этом проводку. Тем более это касается домов из сэндвич-панелей, выстроенных собственными руками.

Укладывание проводов в середине стен

Для того чтобы стены выглядели эстетично и чисто, можно сделать внутреннюю проводку в доме из сэндвич-панелей. Электрическая проводка в доме из сэндвич-панелей – это трудная техническая система, и она обязана быть надежной и хорошего качества. Так как дома из сэндвич-панелей считаются строениями увеличенной пожарной опасности.

Укладывание проводов

Благодаря этому все провода в середине стен должны быть качественно закреплены в железных трубах.

Использование пластика и других материалов нежелательно, так как только металл даёт сто процентную гарантию нераспространения огня, если проводка

будет повреждена.

Во время покупки трубы из металла для внутренней проводки, ее необходимо обязательно обработать особыми средствами от коррозийного разрушения.

Также вы можете ее покрыть краской, и вот тогда коррозия на протяжении какого-то времени не сумеет напакостить вашей проводке.

При неровной трубе, или трубе с поворотами и сгибами, необходимо применять сварку, но таким образом, чтобы провод не имел возможности контактировать с острыми краями. Если труба состоит из нескольких частей, она просто совмещается между собой на резьбу. Приходится перекрывать пластиковой насадкой место выхода провода из трубы. В железной трубе может собираться конденсат в результате температурного перепада. Для стекания капель вниз, трубу устанавливают под уклоном.

Вообще спрятанная проводка в доме из сэндвич-панелей – это эстетично, но при проведении ремонта вам нужно будет разобрать всю стенку и снять всю облицовку дома.

В каркасном приватизированном доме все части проводки нужно экранировать специализированными железными коробами, это можно отнести к розеткам, выключателям и распределителям.

В качестве трубы из металла применяют также гофру, хотя она не так опасна. Зато она уменьшает расходы на стройматериалы.

Общая информация при подсоединении электричества в доме

Сейчас подвод электричества в каркасный дом как правило выполняется с помощью самонесущего изолированного провода.

Такой провод владеет хорошей, стойкой к ультрафиолетовому излучению, и высококачественной изоляцией. В основном, изоляцию исполняют из полиэтилена сшитого типа.

Для закрепления данного кабеля применяют специализированные натяжные устройства. Также можно использовать изолятор на высококачественных металлических кронштейнах.

Монтаж должен делается на высоте 2,75 метра от уровня земли.

При вводе провода с наружной стороны в каркасный дом, место входа кабеля нужно оборудовать железной трубкой, которая будет делать две главные задачи:

1) Не даст кабелю столкнуться с деревом, таким образом уменьшит опасности загорания древесины при деформации проводки.

2) Во время усадки дома и подвижности стен хороший каркас из металла трубы прекрасно убережет провода от механического влияния внешней среды.

Электросчетчики можно тоже установить с наружной стороны дома по каркасной технологии, разместить их в защищенном электрическом щите с автоматом и устройством защитного выключения.

Подобрав этот вариант, подсоедините к нему СИП-кабель, а от электрического счетчика проложите кабель из меди, который и заведете в дом. Специализированный распределительный электрощит с автоматизированными выключателями прекрасно разделит разводку дальше по всем комнатам дома.

Работы по вводу и установке электрического счетчика лучше поручить профессионалам, так как от качественных свойств проводки зависит ваша безопасность. В строгом порядке все счетчики должны проверяться и опломбироваться. А разводку вы можете сделать самостоятельно, помня при этом исполнять все правила безопасности.

Нужно помнить, что первоочередным шагом считается составление схемы проводки в доме из сэндвич-панелей.

При начертании схемы необходимо сделать разметку прохода и мест положения всех электротехнических устройств, включающие в себя электроточки, лампы, осветительные приборы, выключатели и другое. Эта схема намного упростит монтаж и установку проводки в доме из сэндвич-панелей, и даст возможность заблаговременно высчитать кол-во проводов, рукавов и остальных материалов для стройки.

Замена электропроводки в доме или квартире своими руками + фото и видео

При этом всем мы редко задумываемся о том, что такое большое количество техники в доме создает большую нагрузку на электросеть, электропроводку, будь то частный дом или квартира.

В современных зданиях, электроснабжение проведено с учетом нынешних потребностей в электроэнергии. Проводка в зданиях старше 20-ти лет не рассчитана на такие нагрузки, поскольку в то время надобности в таких мощностях не было.

При эксплуатации электропроводки есть и другие факторы безопасности. Изоляция проводки, со временем теряет свои качества . Под воздействием температур и времени, изоляция электропроводки рушиться, что нередко приводит к печальным последствиям. Согласно статистическим данным большой процент пожаров возникает именно по причине старой электропроводки. И в целях безопасности, старую проводку следует заменять во время, не дожидаясь, мягко говоря, неприятных последствий.

Как выбрать сечение и марку кабеля

Перед тем как приступить к замене электрической проводки, нужно определить сечение и марку кабеля .

Виды кабеля для проводки

В жилых зданиях, для монтажа электропроводки применяют два вида кабеля, алюминиевый или медный. По всем техническим параметрам, медный провод превосходит алюминиевый, но есть одно но, медь сильно окисляется, по этому в местах соединения такого провода его покрывают припоем ( другими словами – лудят).

Сечение кабеля для проводки

Далее, важным параметром при выборе кабеля электропередачи есть величина сечение кабеля. Большая площадь сечений электрического кабеля обеспечивает высокую потребляемую мощность, другими словами, мощность которую может выдержать кабель, напрямую зависит от его толщины. Для технических зданий специального назначения, сечение кабеля рассчитывают индивидуально. А для зданий жилого типа установлены специальные нормы, и площадь сечения по ним составляет:

скрытая электропроводка:

1,5 мм2 — медный провод;

2,5 мм2 — алюминиевый провод;

открытая электропроводка:

2,5 мм2 — медный провод;

4 мм2 — алюминиевый провод.

Демонтаж старой электропроводки

После того как необходимая марка кабеля выбрана, производится демонтаж старой электропроводки, сетевое напряжение, конечно, должно быть отключено.

По способу монтажа электропроводка бывает

По способу монтажа электрического кабеля различают открытую и скрытую электропроводку.

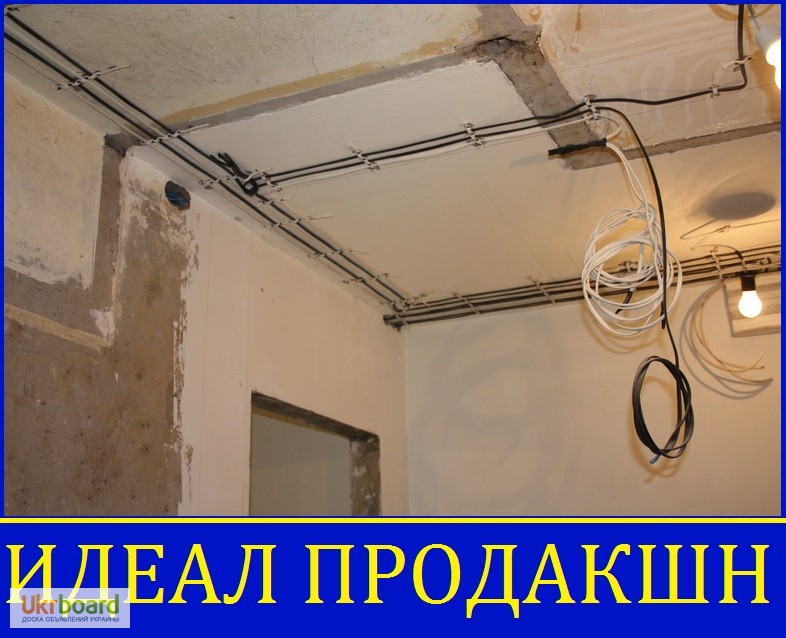

Открытая электропроводка

Открытый провод монтируют на поверхность стены, данный способ монтажа используют в основном в деревянных зданиях.

Скрытая проводка

Скрытую проводку используют в железобетонных и кирпичных зданиях, такую проводку укладывают в специально проделанные каналы, после чего их заделывают раствором.

Демонтаж скрытой электропроводки гораздо более трудоемкий процесс, чем демонтаж проводки открытой. Связано это с тем, что скрытую проводку чаще всего наглухо цементируют. Чтобы в будущем облегчить процесс демонтажа скрытой проводки, ее укладывают в железные или пластиковые трубы, которые скрывают в стене под слоем цемента.

Монтаж электрической проводки

Разметка новых электроточек и электролиний

После удачного демонтажа старой проводки, производится разметка новых электроточек и электролиний. Для этого, соответственно, нужно заранее определить месторасположения всех бытовых приборов. Часто в помещениях жилых зданий, розетки и выключатели размещены так, что в плане комфорта и эстетики не всегда удовлетворяют запросы владельцев. И по этому новые розетки нужно разместить так, чтоб они были скрыты бытовой техникой в будущем, а выключатели отлично вписывались в дизайн интерьера и были легко доступны.

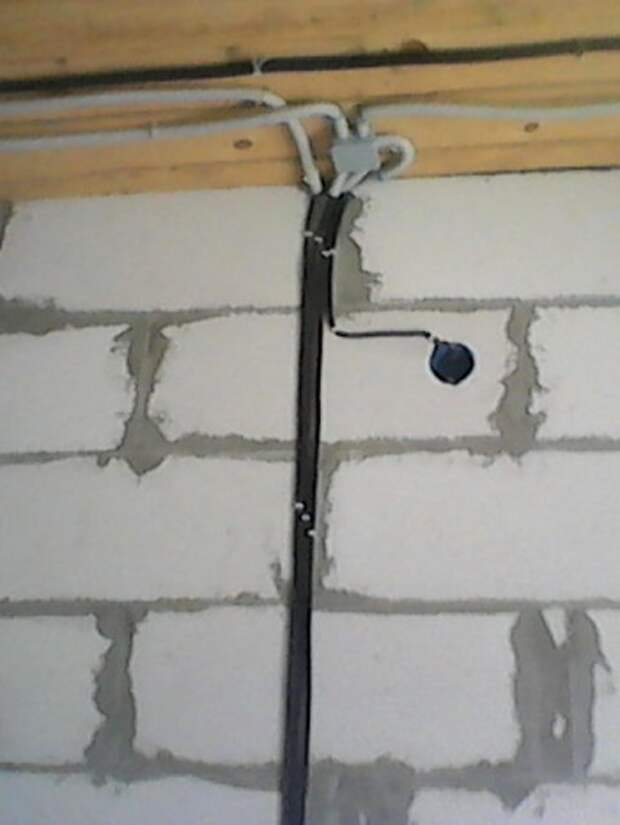

Каналы в стенах для электропроводки

Что бы подвести кабель к электроточкам, можно использовать старые, и дополнительно сделать новые каналы в стенах. Если стена кирпичная, да и еще покрыта толстым слоем цемента, то проблем с новыми каналами возникнуть не должно, но если стена железобетонная то для такой работы понадобится специальный инструмент, так называемый штроборез.

Размещение каналов для электропроводки

Размещают каналы для укладки кабеля параллельно и перпендикулярно потолку, это делается для того, что бы можно было легко определить, где проходит кабель, когда придется проводить сверлильные работы.

Соединения электропроводки

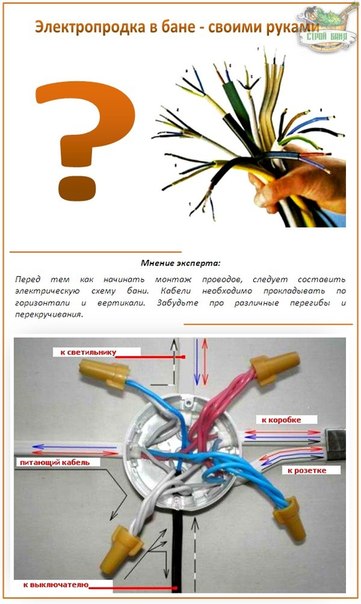

Соединять электрическую проводку можно только в специальных коробках для соединения. Нельзя соединять алюминиевый и медный провода вместе, так как это уже будет гальваническая пара, такое соединение будет быстро нагреваться и даже искрить. Но если такого соединения избежать нельзя, то нужно использовать специальные переходники, или пропаять участок соединения медного провода.

Тестирование новой электросети

По завершении укладки всей электропроводки, и после того как произведены все соединения, нужно проверить всю систему на отсутствие короткого замыкания. Такую проверку проводят при помощи прибора под названием тестер. И только после того как такая проверка произведена и никаких замыканий не выявлено, электропроводку подключают к системе подачи электроэнергии. После этого проверяется работоспособность всех розеток и выключателей с помощью тестера или фазового индикатора.

Заделка каналов с электропроводкой

По завершению всех проверочных работ, все каналы с электропроводкой заделывают раствором, так чтобы швы не были заметны.

Совет

Стоит заметить, что работы по монтажу электропроводки, есть работой с повышенным риском для здоровья, и по этому лучше будет, если вы обратитесь к специалисту в данной области.

Но уж если вы взялись сами за эту работу, то возьмите себе за правило не работать с электричеством в одиночку, пускай один человек будет с вами постоянно во время работы для подстраховки.

Электромонтаж в квартире и доме своими руками | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал! Понравилось видео? Подписывайтесь на наш канал!

Наверное, нет необходимости рассказывать о том, что электромонтаж в доме или квартире должны делать профессионалы, — это прописная истина. И если необходимо сделать электромонтаж своими руками, значит, на это есть веская причина.



Все начинается с проекта

В любом случае, делаете вы замену проводки или же прокладываете ее «с нуля», начать следует с проекта электромонтажа, расчета потребляемой мощности и нагрузки. Проект электромонтажа должен учитывать абсолютно все объекты, которые будут входить в электрическую сеть:

  • электропроводку,
  • приборы, потребляющие электроэнергию,
  • розетки,
  • выключатели,
  • распределительные коробки,
  • автоматы защиты,
  • вводно-распределительные устройства,
  • приборы учета электроэнергии,
  • распределительный щит,
  • датчики, диммеры и т.п.

Именно на этом этапе решается, какой будет проводка (скрытой или открытой), определяется тип кабеля и проводов, выбирается место под бытовую технику и приборы. И если выбрать место легко самому, то марку кабеля и электротехнические материалы (вплоть до кембриков и клеммных наконечников) должен выбирать специалист. Можно, конечно рассчитать и сделать проект самому, обложившись справочниками, но кто даст гарантию, что вы не совершите непоправимой ошибки, которая может привести к пожару или к поражению электрическим током? Поэтому для этого этапа обратитесь к специалисту.

Кстати, здесь следует отметить один нюанс, играющий важную роль, если необходимо провести электромонтаж в загородном доме: перед тем, как начинать делать проект, необходимо получить у местной энергоснабжающей компании технические условия и разрабатывать проект, исходя из них.

Проводка — скрытая или открытая?

Начиная в квартире или частном доме электромонтаж своими руками, решите, какой вид проводки вам более подходит: открытый или скрытый.

Внешний вид помещения со скрытой проводкой значительно выигрышнее по сравнению с открытой проводкой. При скрытой проводке кабели и провода прокладываются в пустотах строительных конструкций, внутри сборных межкомнатных перегородок, за подвесными потолками, в трубах и в штробах (бороздах, выбитых в стенах). Однако такие работы требуют не только профессионального инструмента для электромонтажа, но и специального строительного инструмента для штробления и организации электрических точек, а также тщательного расчета их расположения. Монтируя скрытую проводку в штробах, необходимо следить, чтобы в каналах не было острых углов. Штукатурку над проводами следует делать толщиной не менее 2-х см, а длина канала не должна быть более 8 м (между нишами или коробами). Также необходимо соблюдать строгую горизонтальность или вертикальность такой проводки.

Открытая проводка — намного более простой и, следовательно, более дешевый метод электромонтажа дома своими руками. Более того, в построенном деревянном доме электромонтаж можно осуществлять исключительно открытым способом, соблюдая определенные жесткие требования. При этом специального строительного оборудования не надо, хотя без набора инструментов для электромонтажа все же не обойтись.

Открытая электропроводка осуществляется прокладкой проводов по стенам, в пластиковых кабельных каналах, в кабельных плинтусах, в трубках из пластмассы. Для такой прокладки отсутствуют нормы на высоту монтажа кабелей и проводов (защищенных), на подъемы или спуски к выключателям, розеткам, пусковым аппаратам, светильникам на стенах, щиткам и др. Главное, не допускать, чтобы в плинтусах и кабельных каналах были вместе проложены осветительная, силовая и слаботочная электропроводка.

Чрезвычайно удобен открытый электромонтаж в кабель-каналах, особенно если предусмотрено изменяющееся местоположение осветительных элементов и приборов, управляющих освещением. В этом случае изменить места размещений электрооборудования, розеток и выключателей, а также светильников очень легко и быстро.

Порядок выполнения электромонтажных работ
  • Разметка — определение мест расположения светильников, розеток, выключателей, распределительных коробок и распределительного щита.
  • Прокладка проводки. После подготовки стен (штробления или установки кабель-каналов) приступают к монтажу слаботочных и силовых кабелей, подрозетников и т.п. В распределительных коробках соединения проводов лучше всего осуществлять пайкой.
  • Непосредственно электромонтаж начинается с установки электрощита. Затем устанавливается необходимая коммутационная аппаратура, монтируются заземление и молниезащита (в случае частного дома).
  • Перед окончательным этапом электромонтажа (косметический ремонт и установка розеток, выключателей, светильников, датчиков, диммеров и др.) сеть проверяют на работоспособность, выявленные неисправности устраняют.
  • Подключение бытовой техники и настройка слаботочных систем.

Следует строжайше соблюдать технику безопасности и существующие нормативы электромонтажных работ. Последствия халатного отношения к электромонтажу могут быть во много раз страшнее и дороже, чем стоимость услуг специалистов.



Hide TV Wire | Как спрятать шнуры

Потратив кучу денег на свой новый красивый телевизор, последнее, что вы хотите видеть, — это путаница незакрепленных шнуров и кабелей, свисающих со стены. К счастью, есть несколько быстрых и доступных решений этой сложной проблемы, и каждый может сделать это сам.

Вы любите создавать крутые штуки. И мы тоже. Давайте вместе запачкаем руки.

Есть два основных способа спрятать телевизионные провода: на стене или за стеной.

Самый простой способ — скрыть провода на поверхности стены, пропустив их внутри так называемого кабельного канала, который представляет собой не что иное, как неглубокий канал, который крепится непосредственно к стене.

Провода помещаются в канал дорожки качения, а затем защелкивается крышка, чтобы скрыть провода. Различные угловые и тройники позволяют прокладывать провода вертикально, а при необходимости — горизонтально.


Необходимое снаряжение

Набор для настенного монтажа Cable Concealer

Для прикрытия шнуров вне стен.

Эхо-редуктор в настенном комплекте питания

ECHOGEAR amazon.com

59,99 долл. США

Для скрытия шнуров в стене (включая розетку для высоковольтного питания).

Цифровой мультисканер GMS120

Это гораздо больше, чем просто прибор для поиска стержней, он может обнаруживать проводку переменного тока, металлические предметы, пластиковые трубы и даже арматуру.

Комплект для организации кабельного телевидения с плоским экраном

Для скрытия шнуров в стене (требуется высоковольтная розетка).


Существует несколько различных типов дорожек качения, в том числе из металла или пластика. Металлические дорожки качения более долговечны и поддаются покраске, но их сложнее установить, поскольку их обычно нужно привинчивать к стене. Пластиковые дорожки качения менее дороги и имеют клейкую основу, которая позволяет легко их отслаивать и приклеивать.Теперь, если вы выберете кабельный канал, провода и кабели будут полностью скрыты от просмотра, но вы все равно будете видеть канал, прикрепленный к стене.

Более удобный и аккуратный вариант — проложить телевизионные провода за стеной, используя что-то, что называется встроенным в стену комплектом питания. Эта предварительно смонтированная система поставляется с двумя низковольтными модулями питания, к которым можно подключить несколько проводов, включая HDMI, Ethernet и аудиокабели.


Лучшие крепления для телевизоров

ПРОСТОТА УСТАНОВКИ

Sanus Systems VMPL50A-B1

Оценка потребителей: 90% дали 4 звезды или больше

Без проблем повесьте телевизор любого размера.

ПРОЧНЫЙ

Peerless PT650

Оценка потребителей: 93% дали 4 или более звезд

Не беспокойтесь о том, что ваш телевизор утяжелит это.

НАИМЕНОВАННЫЙ

Echogear Full Motion

Оценка потребителей: 95% дали 4 или более звезд

Где бы вы ни сидели, у вас будет прекрасный вид.

Лучшее соотношение цены и качества

VideoSecu ML531BE2

Оценка потребителей: 95% дали 4 или более звезд

Он доступен по цене, надежен и доступен в любых размерах, которые вам могут понадобиться.

ДЛЯ МАЛЕНЬКИХ ТЕЛЕВИЗОРОВ

AmazonBasics для тяжелых условий эксплуатации

Оценка потребителей: 92% дали 4 или более звезд

С легкостью установите мини-экран.


Эта система обеспечивает лучший способ прокладки кабелей, а также самый безопасный способ прокладки телевизионных проводов внутри стены. Если вы хотите установить собственную розетку, чтобы использовать более дешевое настенное крепление, вот видео с инструкциями о том, как это сделать.

⚠️В большинстве штатов простое сверление отверстий и протягивание шнуров питания за стеной является нарушением национальных правил пожарной безопасности. В комплекте питания, встроенном в стену, используются провода низкого напряжения, поэтому он соответствует нормам.

В комплект входит даже кольцевая фреза для сверления отверстий силового модуля в гипсокартоне.Установка выполняется быстро и легко: просверлите отверстия, пропустите телевизионные кабели через модуль питания и вниз в стену, вставьте оба модуля питания в отверстия и затяните стопорные винты.

Теперь подключите оборудование непосредственно к модулям, и все — никаких видимых проводов или кабелей.


🎥 Смотреть дальше:

Джозеф Труини Джо — бывший плотник и краснодеревщик, который много пишет о ремоделировании, деревообработке и инструментах.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Провода и кабели

Провода, как мы определяем здесь: используется для передачи электричества или электрических сигналов. Провода бывают разных форм и сделаны из разных материалов.Они могут показаться простыми, но инженеры известно о двух важные точки:

-Электричество в длинных проводах, используемых для передачи, ведет себя совсем иначе , чем в коротких провода, используемые в конструкции устройств
-Использование проводов в цепях переменного тока вызывает всевозможные проблемы , например скин-эффект и эффекты близости.

1. Сопротивление / импеданс
2. Скин-эффект
3. Типы конструкции провода

4.Подробнее о материалах проводов
5. Изоляция проводов

1.) Поведение электричества в проводах: сопротивление и импеданс


Важно знать, имеете ли вы дело с постоянным или переменным током в данном проводе. Мощность переменного тока имеет очень сложную физику, которая вызывает некоторые странные эффекты. Это была одна из причин, почему Электроэнергия переменного тока была разработана в 1890-х годах, намного позже мощности постоянного тока. Инженеры любят C.P. Штайнмецу пришлось сначала разберитесь с математикой и физикой.

Питание переменного тока:
В переменном токе ток любит путешествовать рядом поверхность проволоки (скин-эффект). Мощность переменного тока в проводе также вызывает вокруг него формируется магнитное поле (индуктивность). Это поле влияет на другие соседние провода (например, в обмотке), вызывающие эффект близости. Со всеми этими свойствами необходимо иметь дело при проектировании цепи переменного тока.

Питание постоянного тока:
In Постоянный ток проходит через весь провод.

Размер проводника и материал (питание переменного и постоянного тока):

Электричество легче передается в местах с высокой проводимостью. элементы, такие как медь, серебро или золото, менее проводящие Чем больше диаметр материала, тем больше должен быть диаметр, чтобы выдерживать такую ​​же токовую нагрузку.

Инженеры выбирают правильные диаметр проволоки для работы, повышение тока в проволоке увеличивает удельное сопротивление и выделяет больше тепла. Как вы увидите на схеме ниже, медь может выдерживать больший ток, чем алюминий, при той же нагрузке.

Внизу: Когда сэр Хамфри Дэви пропустил большой ток через тонкий платиновый провод в 1802 году, когда он светился. и сделал первую лампу накаливания! но всего через несколько секунд проволока расплавилась и испарилась из-за тепло, вызванное сопротивлением в проводе.


Качество материала: примеси и кристаллы:

Большинство материалов содержат примеси. В меди содержание кислорода и других материалов в меди влияет на проводимость, поэтому медь, из которой будет сделан электрический провод, легируется по-другому. чем медь, которая скоро станет водопроводом.

Металлы кристаллические (как вы увидите в нашем видео о меди). Монокристаллическая медь или алюминий лучше проводимость, чем у поликристаллических металлов, однако крупнокристаллическая медь очень дорого обходится производят и используются только в высокопроизводительных приложениях.

Удельное сопротивление:

Сопротивление в проводе описывает возбуждение электронов в проводе. материал проводника. Это возбуждение приводит к выделению тепла и потере эффективности. На раннем этапе создания постоянного тока Томас Эдисон не мог послать свою энергию на большие расстояния без использования медные провода большого диаметра за счет сопротивления на расстоянии. Это сделало мощность постоянного тока не рентабельно и допускает рост мощности переменного тока.

Измерительные инструменты:
Инженеры используют закон Ома чтобы рассчитать, какое сопротивление будет иметь данный провод. Это говорит нам, сколько энергии мы потеряет на расстоянии.

I = V / R А = Вольт, деленное на сопротивление

Формулы сопротивления и проводимости:

Сопротивление = удельное сопротивление / площадь поперечного сечения
Проводимость = 1 / Сопротивление

При хорошем сопротивлении:
Создание Тепло в проволоке обычно свидетельствует о потраченной впустую энергии, однако в вольфрамовом или танталовой проволоки, тепло заставляет проволоку светиться и производить свет, который может быть желательным.Вольфрам используется для изготовления нитей потому что он имеет очень высокую температуру плавления. Проволока может сильно нагреться и ярко светятся, не таять. Вольфрам очень плохо подходит для передачи энергии поскольку большая часть прошедшей энергии теряется в виде тепла и света.

По мощности передачи мы ищем как можно более низкое удельное сопротивление, мы хотим для передачи энергии на большие расстояния без потери энергии из-за тепла. Мы измеряем сопротивление в проводе в Ом на 1000 футов или метров. Чем дольше электричество должно пройти, тем больше энергии оно теряет.

Сверхпроводящий провод и сопротивление:

Вверху: сверхпроводящий проволоку можно превратить в металлическую «ленту»


Вверху: Карл Роснер, Марк Бенц и другие. использовали специальные катушки сверхпроводящего провода для производства всего мира первый магнит на 10 тесла.Вместо меди используются ниобий и олово. поскольку материалы работают по-разному при разных температурах.

Одно из отличных решений для передачи энергии — это сверхпроводники. Когда металл становится очень холодным (приближаясь к абсолютному нулю), он приобретает проводимость бесконечности. В какой-то момент сопротивления вообще нет. Были экспериментальные сверхпроводящие линии высокого напряжения, которые смогли передавать мощность практически без потерь, однако технология недостаточно развит, чтобы быть рентабельным.

Магнитные поля (индуктивность и импеданс):

Каждый провод, используемый для передачи переменного тока, создает магнитное поле, по которому течет ток. В магнитное поле визуализируется концентрическими кольцами вокруг поперечного сечения провода, каждое кольцо ближе к проводу имеет более прочный магнитная сила. Магнитные поля полезны для создания очень сильных магнитов (когда они находятся в катушке) i.е. изготовление двигателей и генераторы, однако эти магнитные поля нежелательны в линиях электропередачи.

В то время как сопротивление провода может препятствовать прохождению тока и выделять тепло, индуктивность провод / линия передачи также могут препятствовать прохождению тока, но это сопротивление не выделяет тепла, так как энергия «теряется» при создании магнитного поля, а не чем возбуждение электронов в материале. Этот импеданс называется реактивным сопротивлением переменного тока. Схемы.Мы использовали слово «потерянный», однако сила на самом деле не потеряна, она используется для создания магнитного поля. поле и возвращается, когда магнитное поле схлопывается.

2.) Скин-эффект:


В сети переменного тока электроны любят течь по вне провода. Это потому, что изменение тока вперед и назад вызывает вихревые токи, которые приводят к вытеснению тока к поверхности.

Глубина кожи

Глубина скин-слоя — это фиксированное число для данной частоты, удельного сопротивления и диэлектрической проницаемости.Чем выше частота переменного тока в системе, тем сильнее сжимается ток. на внешней стороне провода, поэтому провод, который используется с частотой 60 Гц при заданном напряжении, будет не будет нормально на 200 МГц. Инженеры всегда должны При проектировании цепей учитывайте скин-эффект. Увидеть сайт Википедии для формула, используемая для расчета глубины скин-слоя.

Вверху: инженеры преодолевают скин-эффект с помощью изолированного многожильного провода. Если вы сделаете отдельные пряди равными одной толщине скин-слоя, большая часть тока будет протекать по всей поперечное сечение, и вы используете всю медь. Обратной стороной является то, что ваш провод должен иметь больший размер. диаметр, так как вам нужно все дополнительное пространство для утепления. По мере того, как проволочные пряди становятся меньше в диаметре, а изоляция остается той же толщины, соотношение площади меди к изоляции может стать меньше единицы, тогда у вас будет больше изоляции, чем медь в обмотке или кабеле.

Ниже: более высокая частота переменного тока = меньшая глубина скин-слоя. «Более быстрый» ток чередуется вперед и назад тем больше вихревых токов он создает. Эта высокая частота блок питания работает в диапазоне МГц, обратите внимание на специальный провод, используемый на право. Провод кажется многожильным и оголенным, но это не так, он имеет прозрачное эмалевое покрытие, изолирующее его, поэтому каждая небольшая жилка несет свою часть тока, при этом ток идет снаружи каждой пряди.Это дает большую площадь поверхности в целом и позволяет большое количество тока для прохождения.


Вверху: компактный люминесцентный легкая электроника, трансформатор очень маленький и спроектирован очень дешево. Эти детали часто выходят из строя до окончания типичного жизненный цикл агрегата »

Инженеры и затраты Сберегательный дизайн:

Инженеры используют математику для расчета «глубины скин-слоя», чтобы узнать, сколько проволоки используется для проведения электричества.Это важная часть инженеров-электриков работают над проектированием энергосистем. Этот работа также связана с экономией средств, как могут понять инженеры какой калибр и какой тип провода использовать и сравнить с другие материалы и конфигурации. Старый электрический двигатели и генераторы из начало 20 века, как известно, длилось долгое время, потому что в то время инженеры могли спроектировать обмотки и тип провода для лучшей производительности, так как затраты на оборудование и машины были выше.Сегодня многие двигатели перегорают, потому что инженеры вынуждены использовать самый дешевый вариант — наименьшее количество материала который может выдерживать ток, однако, когда двигатель начинает при перегреве более тонкие провода из более дешевого материала быстрее сгорят. Балласты (трансформаторы) в современных системах освещения имеют общеизвестный характер. короткий срок службы в целях снижения стоимости единицы продукции.

Практическое упражнение: Как затраты влияют на дизайн

Вы можете увидеть и почувствуйте работу инженеров в конструкции провода вокруг вашего дома.Просто найдите старые блоки питания или профессиональные блоки питания используется с дорогостоящими машинами или инструментами. Почувствуйте вес этих мельницы или блоки питания. Теперь найдите детскую игрушку или мобильный телефон зарядное устройство. Почувствуйте, насколько легкими кажутся трансформаторы по сравнению с ними.
Если вам повезет, вы можете найти два трансформатора, преобразующие мощность. от стены (120 или 220 В) на такое же напряжение постоянного тока для устройства. Если открыть корпус, можно увидеть разницу в размерах. толщины обмоток, а также от того, используют ли они медь или алюминий.Вы наглядно увидите, как влияет на стоимость дизайн всего предмета.


3.) Типы проводов:


Ниже: типов провода, используемого коммунальными предприятиями при передаче электроэнергии:

Ниже: фиксированная проводка, используемая в домах, а также шнуры, используемые в динамиках, бытовая техника и телефонные системы.На рисунке ниже показаны старые провода, которые когда-то использовались в домах (кабель SJTWA и тип SE), и современные стандартный ромекс.

ЭЛЕКТРОПРОВОДКА 1880-х годов до наших дней:

Вверху: 3 проводника подземный медный провод (сейчас редко)

Внизу: плоская лента провод, используемый в сверхпроводящих магнитах

Лучший провод для вакансия:

Все инженеры-электрики должны знать о проводах и думать об использовании правильного дизайна и материал для поставленной задачи.Вот факторы для определения конструкция проволоки:

-Прочность (способность многократно сгибаться или сдавливаться веса)
-Уровень напряжения и тока
-Прочность подвески (способность долго удерживать собственный вес пролеты между опорами)
-Под землей или под водой
-Температура эксплуатации (например, сверхпроводящие проволока)
-Стоимость

Сплошная проволока:

Преимущества:
Меньшая площадь поверхности, подверженной коррозии
Может быть жесткой и прочной
Недостатки:
Не годится при многократном сгибании, может сломаться при сгибании в одном и том же пятно
Непрактично для высокого напряжения

Многожильный провод:

Вверху: многожильный динамик Провод, который есть в каждом доме
Ниже: Для специального использования сверхтолстый многожильный медный провод

-Скрученный провод — много меньших проводов параллельно, можно скручивать вместе
Преимущества:
Отличный проводник для своего размера
Недостатки:
Вы можете подумать, что это будет хорошо для высокочастотного использования, потому что у него есть большая площадь поверхности на всех маленьких жилках проволоки, однако это хуже, чем сплошная проволока, потому что пряди соприкасаются друг друга, закорачивая, и поэтому провод действует как один больший проволока, и в ней много воздушных пространств, что обеспечивает большее сопротивление для типоразмера

Плетеный провод:

Преимущества:
-Большая долговечность по сравнению с сплошным проводом
-Лучшая проводимость, чем сплошной провод (большая площадь поверхности)
-Может действовать как электромагнитный экран в шумоподавляющих проводах
-Чем больше жил в проволоке, тем она гибче и прочнее. есть, но он стоит дороже

Спец. провода:

Сплошные с внешней оплеткой или их комбинацией, эти провода используются для всех видов специальных применений.

Коаксиальный кабель используется для передачи радио или кабельного телевидения. потому что по своей конструкции проводники с оплеткой и фольгой снаружи держать частоты в ловушке внутри. Экранирование предотвращает паразитная электромагнитная энергия от заражения области вокруг чувствительной приемники.

Ниже: Видео о типах проводов, используемых в электроэнергетических компаниях:

Практическое упражнение: Проволока Угадайка

Соберите куски металлолома провод вокруг вашего дома или школьной мастерской, соберите короткие образцы разных типов.Теперь используйте приведенные выше диаграммы, чтобы выяснить, что тип проволоки, из чего она сделана, и перечислите ее применение каждый. Покажите это своему учителю и посмотрите, правильно ли вы угадали. Существует столько экзотических видов проволоки, что вы можете оказаться с настоящей загадкой в ​​твоих руках. Используйте поиск в Интернете, чтобы попробовать чтобы идентифицировать все ваши образцы.


4.) Проволочные материалы:

Наиболее распространенный материал для электрического провода — медь и алюминий , это не самые лучшие проводники, однако они многочисленны и дешевы. Золото также используется в различных областях, поскольку оно устойчиво к коррозии. Золото используется в электронике автомобильных подушек безопасности, чтобы гарантировать, что устройство будет функционировать много лет спустя, несмотря на воздействие вредных элементов.

Вверху: золото, использованное в разъемы для микросхем Motorola

Золото обычно используется в контакте области, потому что эта точка в системе более подвержена коррозии и имеет больший потенциал к окислению.

Алюминий обернутый вокруг стального центрального провода используется в передаче энергии, потому что Алюминий дешевле меди и не подвержен коррозии. Стальной центр используется просто для силы, чтобы удерживать провод на длинных участках. Выше типичный кабель ACSR, используемый в воздушных линиях электропередач по всему миру.

Хорошие проводники, твердое вещество при комнатной температуре:

Платина, серебро, золото, медь, алюминий

4.) ИЗОЛЯЦИЯ ПРОВОДА:

Слева: Для эффективного обмотки двигателя или генератора должны быть плотно упакованы вместе, минимизация воздушных пространств. Провода, используемые в двигателях и генераторах, обычно покрыты эмалью, чтобы обмотки плотно прилегали друг к другу. Традиционная резиновая или полимерная изоляция сделает провод диаметром толще, это одна из причин, почему старые электродвигатели были больше и тяжелее современных моторов такой же мощности.

Смотрите, как провод двигателя упакован и намотан в современный асинхронные двигатели в нашем видео здесь.

Узнать больше о все поле электроизоляция на нашей странице здесь.


Практическое упражнение: Сжечь мотор!

Вы заметили что когда моторчик игрушки сильно нагревается, он пахнет? Это испарение изоляции.Тепло разрушает все виды изоляции в конечном итоге, и в обмотке двигателя, когда изоляция становится слабой. Достаточно двух проводов, расположенных рядом, будет коротко, это приведет к возникновению дуги. и устройство сгорает.

Если взять маленький двигатель, о котором вы не заботитесь, вы можете намеренно сжечь его посмотреть, что происходит с обмотками. Вы можете сделать это, поставив напряжение, превышающее рекомендованное, через устройство или при работе мотор горячий в течение длительного периода времени.Проконсультируйтесь с электриком или инженер, чтобы безопасно выполнить это упражнение.


Статья, фото и видео М. Велана и В. Корнрумпфа

Источники:
Государственный университет Джорджии
Википедия
Волшебники Скенектади Карл Рознер. Технический центр Эдисона. 2008
Интервью с Руди Деном. Технический центр Эдисона. 2012
Видео с Денверским электродвигателем. Технический центр Эдисона. 2012
Видео с Энергетической ассоциацией Сан-Мигеля.Технический центр Эдисона. 2014 г.
Уильям Корнрумпф, инженер-электрик

Amazon.com: Комплект для исследования электроники Snap Circuits Classic SC-300 | Более 300 проектов | Полноцветное руководство по проекту | Детали цепей с защелкой

Упаковка продукта: Стандартная упаковка

Описание продукта

Пусть ваш ребенок будет бесконечно весело учиться строить схемы с помощью этих красочных электронных схем Snap Circuits.В каждом из них более 60 деталей, которые легко соединяются. Snap Circuits Classic можно использовать для создания интересных схем, поощряя образовательные игры, которые научат вашего будущего инженера электричеству. Все части имеют цветные графические изображения, которые представляют их настоящие электронные названия и символы. Эта обучающая игрушка поставляется с полным руководством по эксплуатации и руководством по проекту, которое поможет вам провести вашего ребенка через более 300 экспериментов. Некоторые из проектов включают создание схем для дверных звонков, радиоприемников, сигнализаций, фонарей, лазерных фонарей, уличных фонарей, детектора лжи и модулятора вентилятора.Эта детская игрушка Snap Circuits работает от четырех батареек AA, которые продаются отдельно. Идеально подходит для детей от 8 лет и старше. Snap Circuits Classic включает более 60 деталей для создания 305 различных электронных проектов. Детали, в том числе проволочные защелки, ползунковый переключатель, резистор, микрофон и конденсаторы, легко соединяются на прилагаемой пластиковой решетке — пайка не требуется. Каждая часть пронумерована и имеет цветовую маркировку, чтобы их было легко идентифицировать. Эти детали объединяются для создания рабочих печатных плат, подобных тем, которые используются в телевизорах, радиоприемниках и других электронных устройствах.Snap Circuits с помощью простых для понимания инструкций дает вашему ребенку практическое обучение тому, как электрические цепи управляют повседневными устройствами, с которыми он знаком. Они также получат ценные уроки по построению и следованию инструкциям. Руководства по проектам включают большие цветные иллюстрации и простые инструкции по каждому проекту. проекты расположены в порядке сложности, дети могут развивать свои навыки по мере изучения руководства. Уроки начинаются с простого проекта «Электрический свет и выключатель», который демонстрирует, как электричество включается и выключается с помощью выключателя.Кроме того, дети могут собрать симфонию пожарного вентилятора, сигнализацию обнаружения воды, вентилятор с задержкой действия и многое другое. Когда дети овладеют несколькими методами, представленными в этом наборе, они могут использовать детали для экспериментов и создания своих собственных индивидуальных схем и электронных устройств. Snap Circuits SC-300 также можно обновить до Snap Circuits Pro, Snap Circuits Extreme или SCM-400, купив комплект для обновления UC-50, UC-70 или UC-100 соответственно. Детям понравятся дополнительные детали, руководства и проекты, которые выведут их комплекты и развлечения на новый уровень.Snap Circuits SC-300 требует четырех батареек AA, которые не входят в комплект. Комплектация: пластиковая сетка-защелка, 32 электрические детали и 2 руководства по проекту.

Amazon.com

Дайте вашему ребенку увлекательное практическое введение в электронику с помощью Elenco Electronics Snap Circuits SC-300. Этот набор содержит более 60 размеченных цветами реальных схемных компонентов, которые соединяются вместе для создания рабочих электронных схем и устройств. Этот набор рекомендуется для детей от 8 лет и старше. Он предлагает 305 самостоятельных проектов, которые дадут вашему ребенку увлекательное и конкретное образование о том, как работает электроника.

Создание рабочих электронных схем
Snap Circuits включает более 60 деталей для создания 305 различных электронных проектов. Детали, которые включают в себя провода с защелкой, ползунковый переключатель, резистор, микрофон и конденсаторы, легко соединяются на прилагаемой пластиковой решетке — пайка не требуется. Каждый предмет пронумерован и имеет цветовую маркировку, чтобы их было легко идентифицировать. Эти компоненты объединяются для создания рабочих печатных плат, подобных тем, которые используются в телевизорах, радиоприемниках и других электронных устройствах.

Простые и увлекательные проекты, позволяющие детям учиться, пока они играют
Snap Circuits с простыми для понимания инструкциями дает вашему ребенку практическое обучение тому, как электрические цепи управляют повседневными устройствами, с которыми они знакомы. Они также получат ценные уроки по построению и следованию инструкциям. Руководства по проектам включают большие цветные иллюстрации и простые инструкции по каждому проекту.

Список проектов включает все проекты, входящие в набор SC-100, и 204 дополнительных проекта, включая светочувствительный электронный орган, детектор лжи, AM-радио и сенсорную лампу с двумя пальцами.В рамках этих проектов дети будут экспериментировать с электрическими переключателями, интегральными схемами, цифровыми схемами, предохранителями и преобразованием звуков схем в другие звуки.

Расти по мере продвижения
Поскольку проекты упорядочены по степени сложности, дети могут развивать свои навыки по мере изучения руководства. Уроки начинаются с простого проекта «Электрический свет и выключатель», который демонстрирует, как электричество включается и выключается с помощью выключателя. Кроме того, дети могут собрать симфонию пожарного вентилятора, сигнализацию обнаружения воды, вентилятор с задержкой действия и многое другое.

Создайте свои собственные схемы и модернизируйте свой комплект
После того, как дети освоили несколько методов, представленных в этом наборе, они могут использовать компоненты для экспериментов и создания своих собственных индивидуальных схем и электронных устройств. Snap Circuits SC-300 также можно обновить до Snap Circuits Pro, Snap Circuits Extreme или SCM-400, купив комплект для обновления UC-50, UC-70 или UC-100 соответственно. Детям понравятся дополнительные детали, руководства и проекты, которые выведут их набор — и их развлечения — на новый уровень.

Snap Circuits SC-300 требует четырех батареек AA, которые не входят в комплект.

Что в коробке
Пластиковая сетка с защелками, 32 электрических компонента и 2 руководства по проекту.


Учебное пособие по проволочной обмотке. Пошаговые мастер-классы. Кулоны своими руками. Учебное пособие по

Wire Wrap. Пошаговые мастер-классы. Кулоны своими руками.

В книге 106 страниц, более 200 фотографий в высоком разрешении.

Как всегда, много фото в хорошем качестве, последовательно объясняющих весь процесс создания украшений.
Все пояснения на английском языке. Я специально попросил переводчика перевести мои новые уроки.
Если есть пожелания, пишите мне. Я прочитал все твои сообщения. Заранее извините, что не всегда вам отвечаю. Сам я не говорю по-английски, пользуюсь услугами интернет-переводчиков. Текст переводит плохо, но общий смысл я понимаю.
В журнале есть ссылки на видеоролики для более детального изучения материала. Видео на русском языке.Но после прочтения журнала перевод вам не понадобится. И польза от просмотра, несомненно, будет огромной.

Постараюсь сразу определиться с материалом, представленным в этой книге.
Уроки довольно сложные, у новичков наверняка не получится. Хотя, с другой стороны, кто знает, где эта граница перехода от новичка к мастеру? Может пора заняться серьезным делом и заняться чем-то стоящим?
Что нам нужно для работы?

Проволока.
В своем руководстве я использую медный провод. И это не обязательно означает, что вам следует использовать медный провод. Используйте любую проволоку. Подобные украшения я делал из медной проволоки, проволоки из нейзильбера, латуни, бронзы и стерлингового серебра. Кроме того, можно комбинировать, использовать в одном украшении два, три вида проводов.
Рекомендация будет одна. Используйте проволоку подходящей толщины. По книжке делаю подвески из проволоки толщиной 1 мм (18 га) и 0,4 мм (26 га). Можно использовать проволоку толщиной 0,8 мм (20 га) и 0.3 мм (28 ga)
Кабошоны и бусины из натуральных камней. Разрешены кабошоны меньшего или большего размера. Лучше всего использовать камни вулканического происхождения.

Инструменты.
Для работы вам понадобится минимальный набор ручных инструментов. Я не буду вдаваться в подробности об инструментах. Если вы уже попробовали свои силы в работе с проволокой, вы должны понимать, что вам нужно.

Для нанесения патины на проволоку можно использовать специальные растворы.

Валерий Воробьев

Руководство для ленивого геймера по прокладке кабелей

Если у вас есть средства, подумайте о новых кабелях.Измерьте длину кабеля по комнате и добавьте еще восемь дюймов — лучше немного длиннее, чем слишком коротко. Покупка высококачественных кабелей с минимальным провисанием снижает вероятность того, что в будущем придется менять проводку. А поскольку отключение кабелей, спрятанных за настенным кабельным каналом, может раздражать, выберите надежный высокоскоростной HDMI премиум-класса, который вам, вероятно, в любом случае понадобится для Xbox One X или PlayStation 5. Качество кабеля имеет значение в долгосрочной перспективе.

Оборудование для укладки кабелей

То, что вам понадобится, зависит от вашей установки.Например, если ваш компьютер находится на столе, вы можете установить сетевой фильтр на нижнюю часть стола, чтобы только один кабель мог подключаться к стене. Если ваш телевизор настенный, и вы ненавидите свисающие кабели HDMI, идущие от вашего Nintendo Switch, возможно, вам понадобится краска, чтобы цвет кабельной канавки соответствовал цвету вашей стены.

Путешествие по прокладке кабелей — ваше личное дело. Скрыть все — невозможная цель. Скрывать большинство вещей — амбициозная задача. Мы стремимся к «сносно» и «менее неприятно».На самом деле, вам даже не нужно «прятать» кабели; управление кабелями — не синоним их исчезновения. Я использовал пастельный градиент ленты васи, чтобы закрыть кабель питания телевизора. Другие люди покупают светящиеся зеленые кабели Ethernet, чтобы придать своей игровой системе атмосферу старой научной фантастики.

Самый простой вариант прокладки кабелей — это приобрести кабельную коробку: контейнер размером с хлеб с сетевым фильтром, который находится под вашим столом или консольным столом. Он не скроет ваши кабели Ethernet или HDMI, а шнуры питания по-прежнему будут выходить из него и вставляться в предназначенное для них оборудование.Однако он скроет некрасивые устройства защиты от перенапряжения с набивкой.

Если ваша цель — сосредоточить внимание на вашей установке, а не на засорении кабелей, все, что вам нужно, это около двух часов и три вещи: кабельные муфты, кабельные каналы и кабельные стяжки на липучке. Я был шокирован тем, насколько элегантно кабельные каналы Delamu переходят в молдинг на моем полу. Рукав объединяет путаницу кабелей, идущих из-за моего компьютера или телевизора, в одну совершенно незаметную трубку. И, конечно же, кабельные стяжки на липучках сохранят все в порядке.

Если вы собираетесь немного усерднее или добавляете нижнюю часть стола, вы можете подумать о приобретении очень легкого сетевого фильтра, который не будет поврежден гравитацией. Вы можете прижать кабели к нижней части стола, используя кабельные зажимы и монтажную ленту. (Не беспокойтесь о кабельной муфте; в низ вашего стола никто не смотрит).

Шаг за шагом

Фотография: Сесилия Д’Анастасио

Во-первых, вы должны отключить все ваши кабели. Это так же раздражает, как кажется.Это также самый важный шаг. В противном случае вам никогда не удастся все распутать. Отключайте их группами — например, в правой части комнаты, а не в левой — чтобы они не перепутались.

Что такое коаксиальный кабель и как он используется?

Коаксиальный кабель обычно используется операторами кабельной связи, телефонными компаниями и интернет-провайдерами по всему миру для передачи данных, видео и голосовой связи клиентам. Он также широко используется в домах.

Это технология существует уже давно (с начала 20 века) и имеет много уникальных преимуществ для надежной и точной передачи.

Он также имеет ограничения, из-за которых в некоторых случаях его заменяют оптоволоконным кабелем, кабелем категории или, иногда, беспроводными сигналами.

Ключом к успеху коаксиального кабеля стала его экранированная конструкция, которая позволяет медной жиле кабеля передавать данные быстро, без помех или повреждений от факторов окружающей среды.

Три наиболее распространенных размера кабеля: RG-6, RG-11 и RG-59:

  • RG означает «радиогид.«Номера различных версий кабеля RG относятся к диаметру (59 означает 0,059, а 6 означает 0,06 и т. Д.). Их также называют RF-кабелями, что означает« радиочастота ».
  • Большинство непромышленных коаксиалов теперь известно как RG-6, но установщики могут использовать более толстый кабель, например RG-11.
  • Кабели
  • RG, используемые в домах, должны иметь полное сопротивление 75 Ом.

Большинство разъемов представляют собой разъемы F-типа, но возможно, что ваша система использует разъемы N-типа. Разъемы F-типа для кабелей RG-6 бывают нескольких типов:

  • Соединители компрессионные
  • Соединители с резьбой
  • Разъемы обжимные

Для подключения вам потребуются вилка и розетка одного типа.У штекерных разъемов центральный провод торчит, в то время как у гнездовых разъемов есть место для вставки центрального провода.

Имейте в виду, что в коаксиальных кабелях иногда наблюдается утечка сигнала, известная как входящий или выходной. Это вызывает мозаичные, нечеткие или снежные сигналы.

Что такое коаксиальный кабель?

Коаксиальный кабель — это тип кабеля, у которого есть внутренний проводник, окруженный изолирующим слоем, окруженный проводящим экраном. Многие также имеют изолирующую внешнюю оболочку. На схеме ниже показана конструкция типичного кабеля.Электрический сигнал проходит через центральный провод.

  1. Центральный провод — сталь, плакированная медью.
  2. Зажим центрального проводника — используется чистый удаляющий полимер для предотвращения миграции влаги.
  3. Диэлектрик — полиэтилен, обеспечивающий механически стабильную пену с закрытыми порами и высоким VP.
  4. Первый внешний проводник — экран с алюминиево-полимералюминиевой лентой, надежно прикрепленный к диэлектрическому сердечнику.
  5. Второй внешний проводник — дополнительная лента алюминий-полимер-алюминий используется в конструкциях с тремя и четырьмя экранами для дальнейшего усиления изоляции экрана ВЧ до и после изгиба.
  6. Третий внешний проводник — дополнительная лента алюминий-полимер-алюминий используется в конструкциях с тремя и четырьмя экранами для дальнейшего усиления изоляции экрана ВЧ до и после изгиба.
  7. Четвертый внешний проводник — дополнительная алюминиевая оплетка 34 или 36 AWG используется в конструкциях с четырьмя экранами для дальнейшего улучшения изоляции экрана НЧ в условиях экстремальных радиочастотных шумов.
  8. Средство защиты от коррозии
    1. Для помещений и антенн — непротекающий материал, предназначенный для предотвращения миграции влаги в конструкцию кабеля.
    2. Подземный — текучая смесь, способная заделать небольшие разрывы кожуха.
  9. Куртка — устойчивая к ультрафиолетовому излучению внешняя оболочка из полиэтилена (PE) или огнестойкого поливинилхлорида (PVC) доступна для защиты жилы во время установки и на весь срок службы кабеля.
  10. Интегральный посыльный — опорный элемент из оцинкованной углеродистой стали, прикрепленный к кабелю с помощью отделяемой перемычки.

Что лучше: коаксиальный кабель или оптоволоконный кабель?

Оба этих типа кабеля могут использоваться для передачи видео, аудио и других форм данных, и оба могут предложить вам явные преимущества и недостатки при настройке вашей сети.

Решение, которое лучше всего подходит для вашей ситуации, зависит от расстояния вашего подключения и объема данных, которые вы отправляете.Волоконно-оптические кабели передают сигнал на несколько миль, прежде чем потребуется ретранслятор. В коаксиальном кабеле потери сигнала выше, поэтому его следует использовать на меньших расстояниях. Оптоволоконные кабели несут гораздо больше информации. Оптоволоконный кабель также значительно дороже. Волоконно-оптические кабели реже используются в жилых и потребительских помещениях, чем коаксиальные.

Коаксиальные кабели

просты в установке и очень долговечны. Поскольку оптоволокно обеспечивает более высокую и быструю передачу данных, чем коаксиальный кабель, его лучше всего использовать для профессиональных сетей, например, в бизнес-кампусе или университете.Если вы работаете в домашней установке или в сети передачи данных средней емкости, вам, вероятно, будет лучше использовать коаксиальный кабель.

Многие современные компании используют кабельные соединения для предоставления услуг широкополосного доступа в Интернет. Самый большой недостаток кабельного Интернета — колебания скорости. Если снова взглянуть на оптоволоконный и кабельный интернет, то услуги кабельного интернета обычно распределяются между несколькими абонентами. Это означает, что если в кабельном регионе работает большое количество пользователей, которые одновременно запускают приложения с интенсивной полосой пропускания, использующие Интернет, скорость каждого из них может варьироваться от 100% до 25% от обещанной скорости.

Что касается стоимости волокна по сравнению с коаксиальным кабелем, то стоимость волокна обычно намного выше. После установки стоимость выделенного доступа в Интернет по оптоволокну также будет выше, чем стоимость общего кабельного подключения к Интернету.

Инструменты и оборудование для монтажа проводов от Klein Tools

Доставьте кабели туда, куда им нужно

При прокладке кабельной трассы, особенно такой, которая должна проходить через довольно ограниченные пространства (например, под фальшполом, через потолки, стены или проходы), вам нужны не только голые руки.И, к счастью, существует ряд продуктов, которые помогут вам в процессе прокладки и протягивания кабелей в этих труднодоступных местах.

Тяговые стойки и прицепы помогут вам доставить катушки с кабелем на рабочую площадку. Инструменты для протягивания кабеля могут помочь перемещать кабель по кабелепроводу, а рыболовная лента и стержни могут направлять и извлекать провода.

Гибочные машины

могут формировать ваши трубы и кабелепровод в соответствии с потребностями вашего участка, а смазка может помочь прокладывать кабели по кабелепроводу с минимальным трением.

Если вы ищете для бега не только внутренние помещения, у нас также есть инструменты и устройства, предназначенные для прокладки кабелей в воздухе и под землей.

Основные инструменты для монтажа проводов

Монтаж проводов может быть непростым делом, но, к счастью, есть множество инструментов, которые упростят вашу работу. Независимо от того, работаете ли вы дома над личным проектом или занимаетесь прокладкой проводов в промышленных условиях, важно убедиться, что работа выполняется правильно!
Некоторые кабельные работы могут быть простыми, но другие сложны и требуют сгибания и поворота проводов в полу, стенах и крышах.Такое маневрирование практически невозможно без правильных инструментов, не говоря уже о том, что оно вызывает разочарование и требует много времени. Здесь мы расскажем о некоторых из лучших инструментов CableOrganizer.com для монтажа проводов.

Монтаж проводов стал проще!

В то время как вы сами можете делать удивительные вещи с кабелями и проводкой, инструменты, выделенные здесь, выведут вашу работу на новый уровень. Зачем идти на компромисс, когда все, что вам нужно, буквально у вас под рукой?
Кабельные съемники и инструменты

Протягивание кабелей может быть очень неприятным и трудным занятием.В зависимости от того, насколько велико пространство, с которым вы работаете, и сколько проводов вам нужно протянуть, это может быть утомительной работой, особенно если вы наткнетесь на какие-либо защелки или трудные места. Наш набор инструментов, специально предназначенных для протягивания кабеля, призван помочь вам в любой сложной ситуации.
Такая простая вещь, как натяжной ремень, может помочь вам захватить провода и предотвратить их запутывание, в то время как съемник для тросов может упростить вашу работу. Все зависит от того, какую работу вы ищете, и от того, какая помощь, по вашему мнению, вам понадобится.
ПВХ / трубогибы и труборезы

Сгибать трубы непросто. Наше разнообразие гибочных станков и ножей позволит вам сохранить тренировку для тренажерного зала, вместо того, чтобы тренироваться в поту, пытаясь согнуть трубы голыми руками. Независимо от того, с какой работой вы сталкиваетесь, у нас есть для нее инструмент.
Ручные гибочные станки — отличная альтернатива для небольших работ. Хотя они являются довольно стандартным инструментом, существуют их разновидности, например гибочные машины с легко читаемыми контрольными символами, которые значительно упрощают вашу работу.Мобильные трубогибы позволяют легко перемещать установку между рабочими местами, не теряя времени и энергии.
Fish Stix, удочки и телескопические удилища

Было бы здорово, если бы кабели всегда выходили из стены, готовые к протягиванию, но зачастую это не так. Вместо этого необходимо находить кабели и перехватывать их в труднодоступных местах, а для выполнения работы необходимы правильные инструменты.
Телескопические опоры бывают разных видов. Хотя все они предлагают большие пролеты, чтобы помочь вам добраться до мест, куда вы обычно не можете попасть, некоторые даже предлагают инновационные системы, помогающие облегчить боль в спине с помощью таких вещей, как магниты и быстрое извлечение, чтобы сэкономить время.У нас даже есть удилища, идеально подходящие для рыбалки, и удилища в зданиях и колодцах.
Не забывайте обо всех неприятностях!

Мы рассмотрели некоторые большие инструменты, которые вам понадобятся для правильной установки проводов, но важно не забывать о мелочах и мелких дополнениях, которые могут значительно облегчить вашу работу. Жгуты кабелей помогают организовать провода — вместе или по отдельности — для облегчения распознавания. Системы смазки могут быть именно тем, что нужно в вашей работе, чтобы пропустить кабели через сложные участки с большим трением.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
