Монтаж металлочерепицы своими руками - пошаговая инструкция!

Металлочерепица во многом превосходит другие типы кровельного покрытия, такие как шифер, оцинкованная жесть, битумная черепица и проч. Укладку материала обычно доверяют специалистам, но при желании можно выполнить монтаж металлочерепицы своими руками.

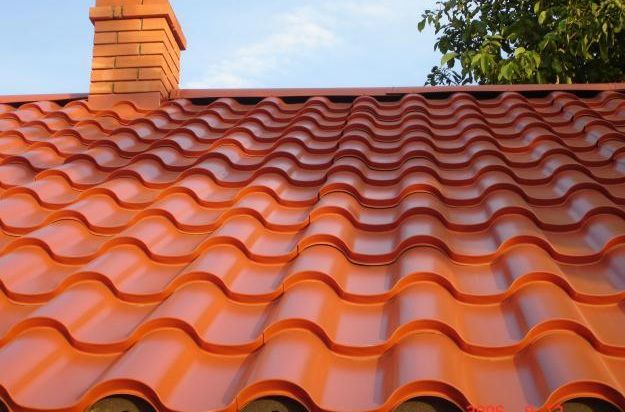

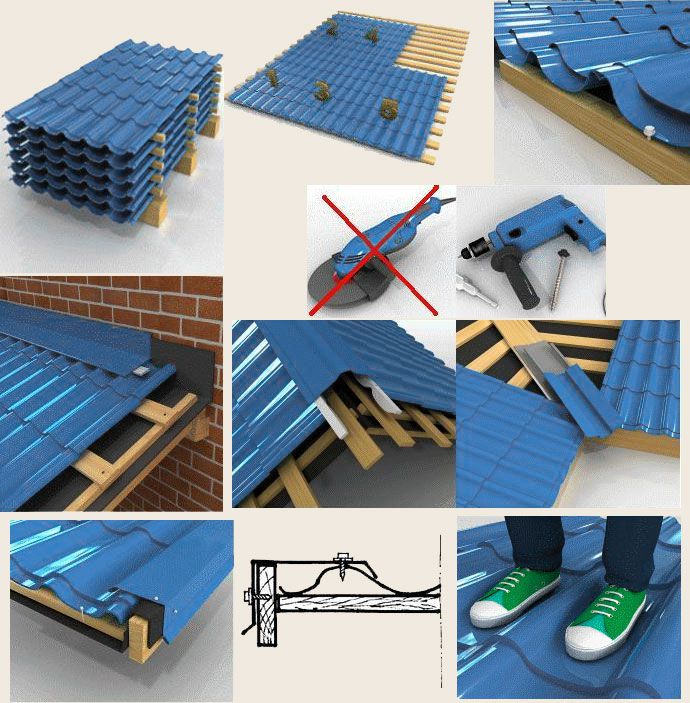

Монтаж металлочерепицы своими рукамиМонтаж металлочерепицы своими руками

Достоинства материала

К сильным сторонам металлочерепицы относятся:

К недостаткам можно отнести лишь повышенную шумность при атмосферных осадках, но это можно решить путем монтажа слоя стекловаты.

Узнайте, что лучше — мягкая кровля или металлочерепица, а также как выбрать лучший материал, из нашей новой статьи.

Покрытие кровли металлочерепицей начинается с расчетов.

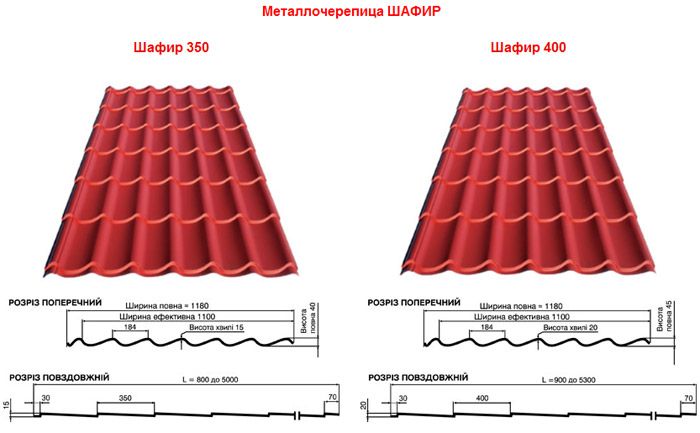

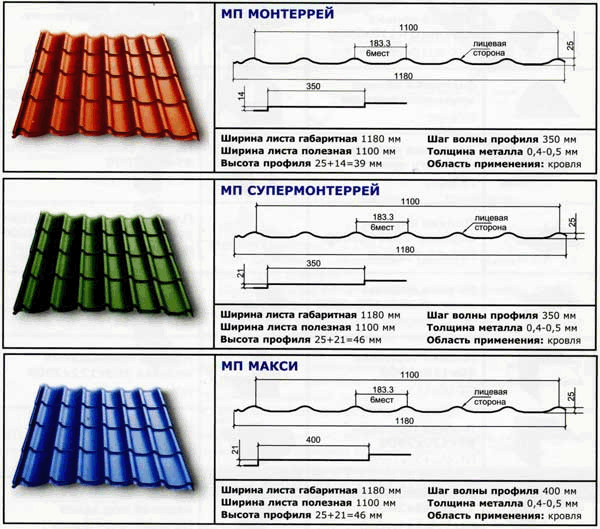

МеталлочерепицаМеталлочерепицаМеталлочерепицаМеталлочерепица

Этап 1. Проведение расчетов

Вначале уясним один важный момент. Визуально крыша, покрытая этим материалом, складывается из рядов и волн (первые проходят поперек ската). Дистанцию между рядами называют шагом. Если у листа черепицы шаг в 35 см и шесть волн, то его называют модулем. Современный рынок стройматериалов предлагает листы на 1, 3, 6 и 10 модулей.

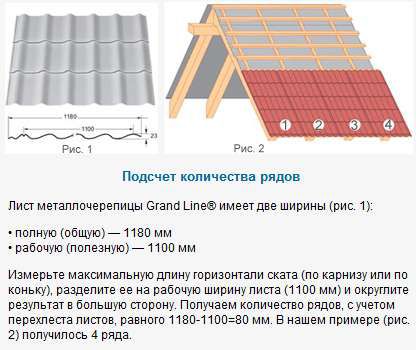

РасчетРасчет

Важно! При желании можно заказать черепицу по индивидуальным размерам, но стоить это будет значительно дороже. При этом следует помнить, что длина листа не должна превышать 7 м и быть меньше 45 см.

При расчетах и раскладке учитывается тот факт, что стыки и волны должны образовать цельное покрытие по всей длине ската. Определившись с количеством модулей, по площади крыши высчитывается количество материала.

Доборные элементыДоборные элементыКомплектующие для кровлиКомплектующие для кровли

Помимо самой металлочерепицы, в комплект входят также:

  • планки из стали длиной в 2 м;
  • стальные листы 200х125 см, имеющие тот же цвет, что и черепица.

Обычно планки предназначаются для кровель, выполненных с наклоном в 30ᵒ, хотя при желании можно выполнить подгонку под 11-70ᵒ.

Важно! Минимальный наклон, при котором допускается монтаж черепицы, составляет 11ᵒ.

Этап 2. Подготовка всего необходимого

Для монтажа черепицы необходимо следующее оборудование:

  • ножницы по металлу;
  • стремянка;
  • электродрель;
  • длинная рейка;
  • шуруповерт;
  • монтажная лента;
  • измерительный прибор;
  • молоток;
  • маркер;
  • средства индивидуальной защиты (рукавицы, пластиковые очки).

Также потребуются такие расходные материалы:

  • гидроизоляция;
  • черепица;
  • кровельные планки;
  • аэроролик;
  • планки для торцов и конька;
  • декоративные накладки;
  • саморезы, шайбы-уплотнители к ним;
  • доски 2,5х10 см;
  • направляющая доска.

Этап 3. Основание

Обрешетка под металлочерепицу
Обрешетка под металлочерепицу

Как отмечалось ранее, металлочерепица весит немного, поэтому в усиленном основании не нуждается – потребуется обычная обрешетка из деревянных реек. Шаг обрешетки должен рассчитываться по размерам черепицы, чтобы при монтаже не вгонять саморезы в пустоту.

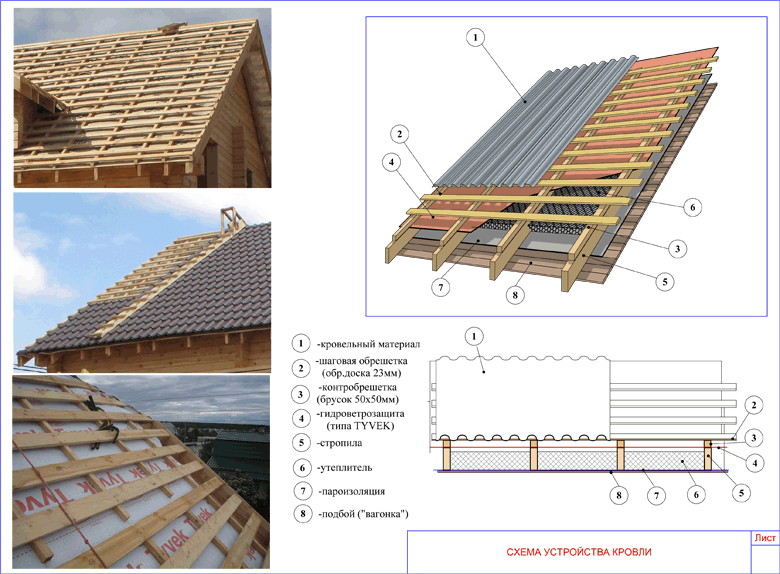

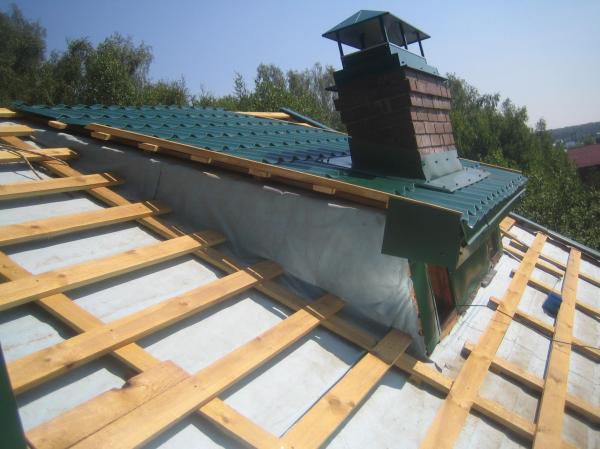

КонтробрешеткаКонтробрешеткаКонтробрешетка Контробрешетка

Важно! При расчете шага учитывается также месторасположение окон – нежелательно ставить над ними стропила.

Этап 4. Термоизоляция

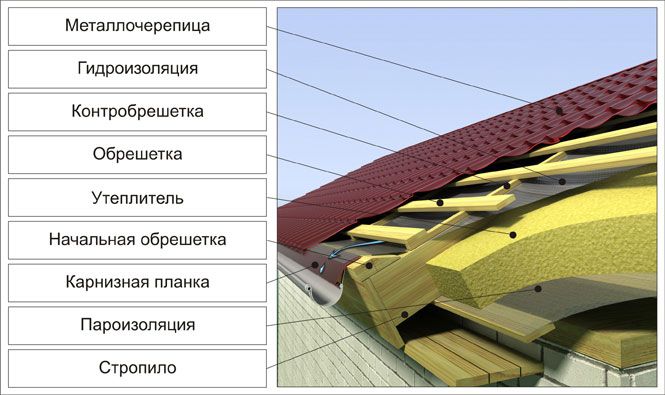

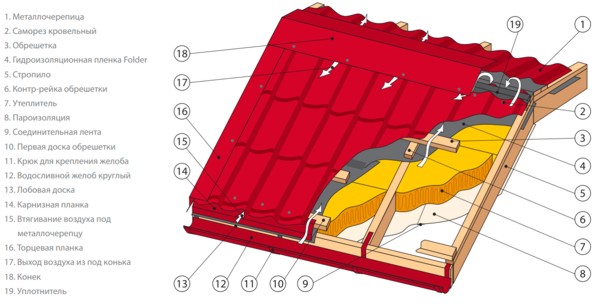

Кровельный пирогКровельный пирог

Термоизоляция необходима не только для предотвращения теплопотерь, но и для защиты от шума дождя. Вначале стропила покрываются пароизоляционным материалом (к примеру, «Изоспаном» или «Ютафолом»). Далее укладывается утепляющий слой (толщиной не более 25 см), укрывается антиоксидантной пленкой и крепится к стропилам деревянными брусками.

Важно! Материал между брусками должен немного провисать (примерно на 2 см), чтобы конденсат стекал только в водосток.

Этап 5. Монтаж черепицы. Основные правила

  1. Монтаж может выполняться одним из двух способов. Если укладка листов начинается справа, то каждый новый накладывается на предыдущий. Если наоборот, то накладываются предыдущие листы.
  2. В целях корректности монтажа четыре листа черепицы, расположенные внахлест относительно друг друга, сначала прихватываются, выравниваются, а уже потом окончательно соединяются одним саморезом.
  3. Саморезы должны быть качественными, ведь от них во многом зависит срок службы кровельного покрытия. Это обязательно должны быть оцинкованные шурупы с уплотнительными головками из пропиленового каучука, герметично заполняющими отверстие при закручивании.
  4. В месте соединения четырех листов появляется утолщение. Его нужно удалить, для чего часть угла срезается или выпрямляется капиллярная канава, находящаяся под штамповочной чертой.

Этап 6. Отдельные элементы

Шаг 1. Торцевые планки фиксируются внахлест (порядка 2 см). Размер волны подгоняется к ширине ската, иначе гребень может уложиться на фронтон.

 Монтаж карнизной планкиМонтаж карнизной планкиКарнизная планка крепится гвоздями к нижнему бруску обрешетки с нахлестом 100 ммКарнизная планка крепится гвоздями к нижнему бруску обрешетки с нахлестом 100 мм

Шаг 2. Добавляется кровельная планка, далее между ней и листом материала укладывается дополнительный уплотнитель.

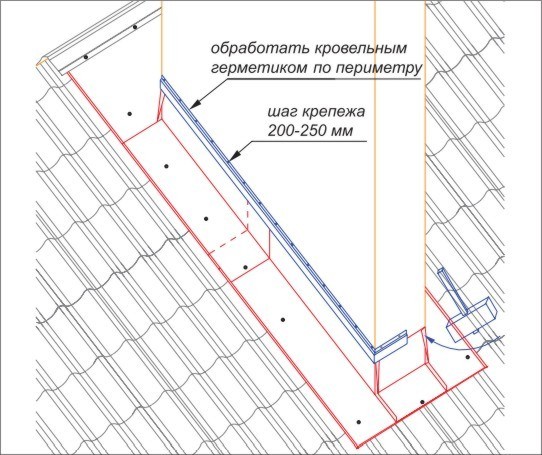

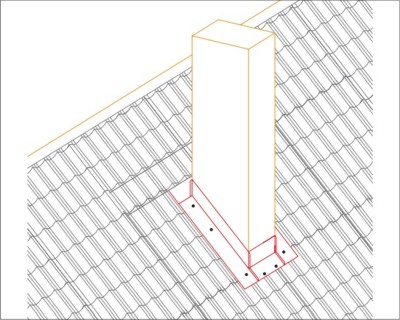

Шаг 3. При обустройстве труб или окон, которые находятся ниже конька, берутся листы с одним модулем – по две штуки для каждого элемента конструкции.

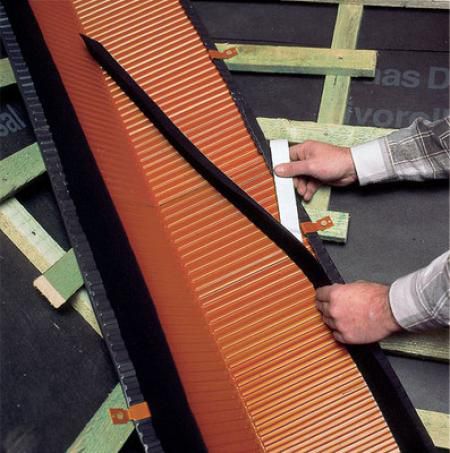

Шаг 4. При покатых скатах между материалом и коньковой планкой устанавливается аэроролик, который предотвратит проникновение атмосферных осадков под конек.

Монтаж аэророликаМонтаж аэроролика

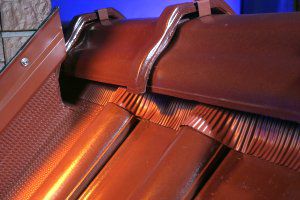

Шаг 5. Конек фиксируется на планках, расположенных на торцах конструкции. Это нужно сделать с таким расчетом, чтобы он выступал на 2-3 см. В случае с плоским коньком все элементы крепятся внахлест, а если он полукруглый, то только согласно линиям профиля.

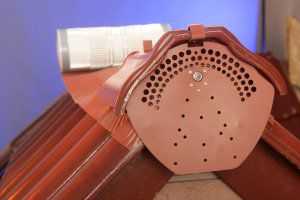

КонекКонекКонекКонек

Важно! Если наклон крыши превышает 45ᵒ, то следует заранее рассчитать совместимость конкретной модели коньковой планки с этим углом. Если этого не сделать, то последствия могут быть самыми плачевными, вплоть до полной замены кровельного покрытия.

Также стоит отметить, что планки коньков при необходимости можно сгибать и разгибать, чтобы те повторяли угол наклона кровли.

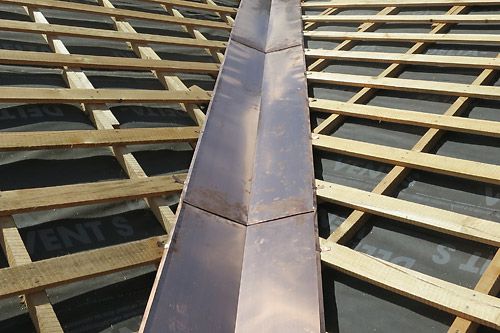

Этап 7. Обустройство ендовы

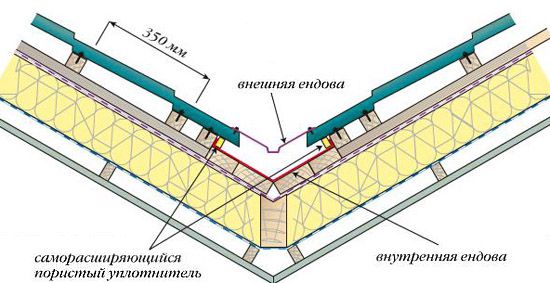

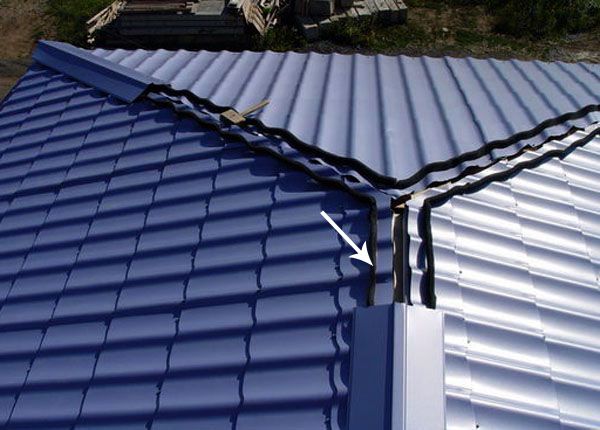

Устройство ендовы на кровле из металлочерепицыУстройство ендовы на кровле из металлочерепицы

Для каждой ендовы крепится дополнительная доска. Монтаж в данном случае начинается снизу и выполняется внахлест в 25-30 см. Ниже уровня карниза обрезается нижняя планка, по ней производится отбортовка. Под каждую обортовку и конек подкладывается уплотнитель.

ЕндоваЕндова

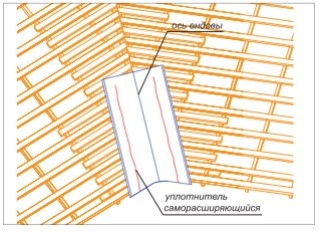

Между осью и листами остается зазор (минимум 8-10 см). В обрезанные листы в полутора сантиметрах от штамповочной линии закручиваются шурупы. Вместе с тем при фиксации крепеж производится в 25 см от оси ендовы. Если все было сделано правильно, то по окончании работ лист в месте крепежа будет соприкасаться с доской, где расположена ендова.

Установка нижней ендовы начинается до монтажа кровельного материала, так как вода с него должна стекать именно в этот доборный элементУстановка нижней ендовы начинается до монтажа кровельного материала, так как вода с него должна стекать именно в этот доборный элемент

Важно! Если были допущены ошибки, то крепление будет находиться в иных местах и, как следствие, на поверхности образуются зазоры, через которые кровля будет протекать.

Для прикрытия обрезанных листов используются декоративные накладки, при установке которых нужно помнить о некоторых важных моментах:

Зачастую начало и окончание ендов находятся на скате кровли. Возьмем, например, монтаж слухового окна. Здесь под ендову подкладывается отдельная доска. Для самого окна в листе проделывается вырез, а вдоль стенок укладывается уплотняющий материал. При этом карнизный свес перекрывается планкой.

Затем фиксируются планки ендовы, предварительно обрезанные по краям. Вышедшая часть должна предельно плотно пристать к листу черепицы.

Цены на различные виды черепицы

Черепица

Видео – Укладка металлической черепицы

Как крепить металлочерепицуКак крепить металлочерепицуКак крепить металлочерепицуКак крепить металлочерепицуПравила крепления металлочерепичных листов саморезами

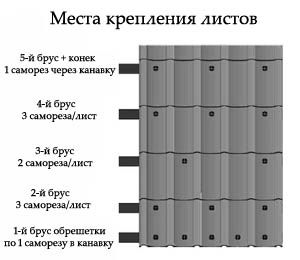

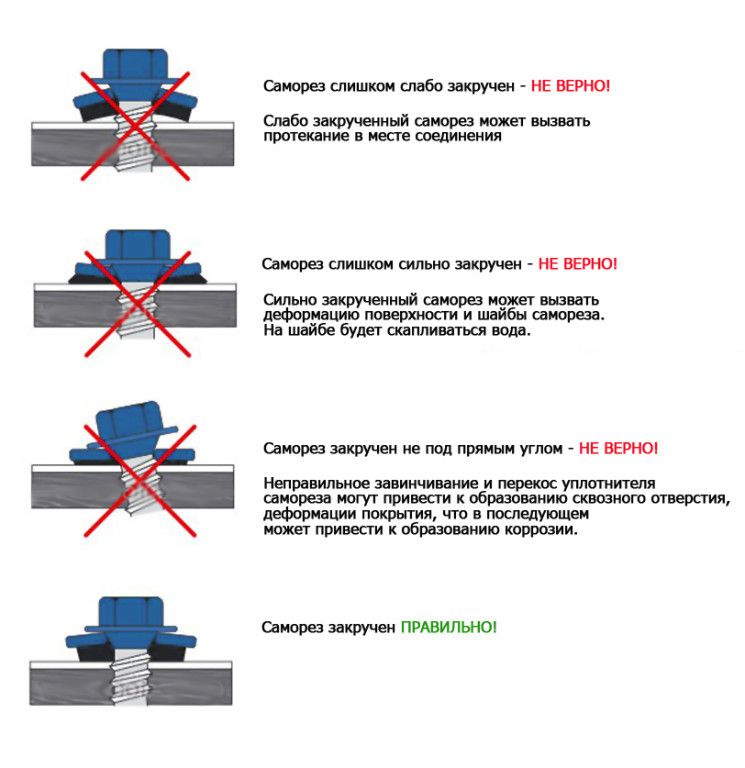

Правила крепления металлочерепичных листов саморезамиСхема укладки листовСхема укладки листов

Скаты в виде трапеции или треугольника

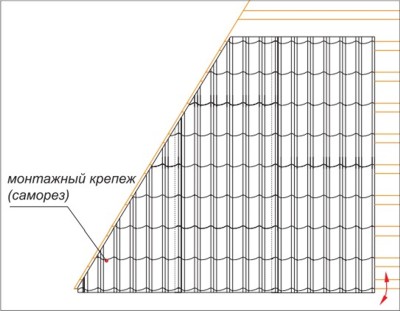

Если скаты кровли имеют трапециевидную или треугольную форму, то необходимо устанавливать дополнительные бруски.

Шаг 1. Бруски крепятся по обе стороны «хребта» по линии сгиба крыши.

Шаг 2. Устанавливается карнизная доска, собирается обрешетка.

Шаг 3. Сооружается карнизная система.

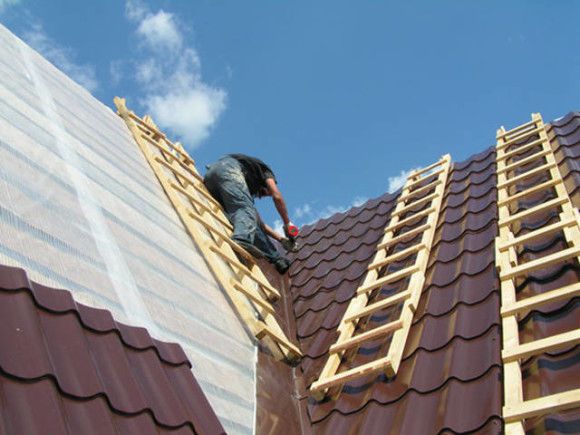

Монтаж металлочерепицыМонтаж металлочерепицыКрыша из металлочерепицы своими рукамиКрыша из металлочерепицы своими руками

Шаг 4. Укладывается черепица. Это выполняется по линии одного из краев или оси. Первый лист ровняется по планке карниза.

Важно! Недопустимо, чтобы дистанция между обрезанными угловыми листами, установленными возле «хребта», была больше 10 см.

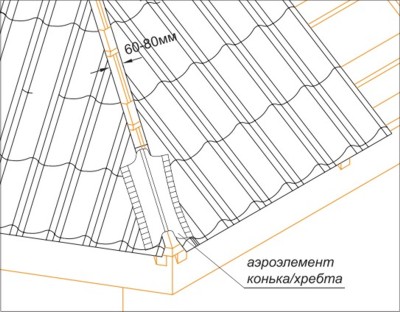

Шаг 5. Для установки узлов конька выполняются следующие действия. Коньковые планки выравниваются по углу «хребта». Если используется прямой конек, то он обрезается согласно углам, а если полукруглой формы, то потребуется монтаж дополнительной заглушки (желательно пластиковой).

Шаг 6. Коньковая планка ложится строго по оси «хребта». Выполнить это достаточно просто, если углы скатов одинаковые, а если разные, то, соответственно, трудно. Для контроля примыкания скатов используется монтажная лента яркого цвета.

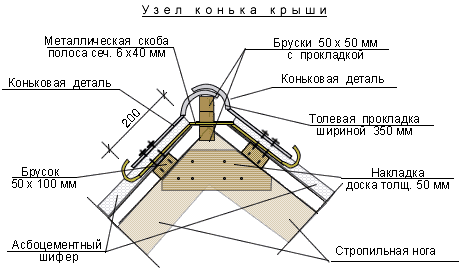

Узел конькаУзел конькаПосле уплотнителя монтируют конек, выполненный под цвет и по структуре сходной с металлочерепицейПосле уплотнителя монтируют конек, выполненный под цвет и по структуре сходной с металлочерепицейДымоход на металлочерепице

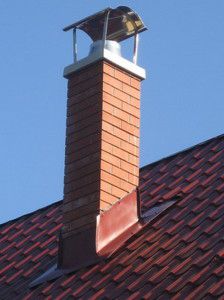

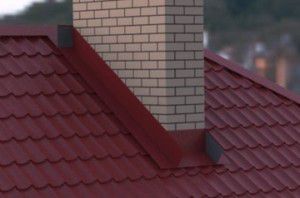

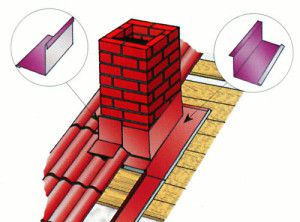

Дымоход на металлочерепицеДымоход на металлочерепицеДымоход на металлочерепицеДымоход на металлочерепицеДымоход на металлочерепице

Особенности ухода за материалом

Как уже говорилось, металлочерепица покрыта полимерным слоем, который защищает от коррозии. Но постоянное воздействие ультрафиолета, атмосферных осадков и пыли рано или поздно становится причиной разрушения защитного слоя. Именно поэтому металлическую кровлю следует регулярно чистить.

Узнайте подробную информацию от расчетов до монтажа, как установить снегозадержатели на крыше из металлочерепицы, из нашей новой статьи.

  1. Грязь и сухие листья смываются влажной ворсистой щеткой.
  2. Для удаления более сложных загрязнений можно использовать специальные чистящие средства для полимерных поверхностей.
  3. Нельзя применять агрессивные химические средства – они могут разрушить защитный слой.
  4. Водостоки очищаются струей воды под напором. Струю нужно направлять от конька к карнизам.
  5. Для очистки крыши от снега можно использовать лишь те инструменты, которые в принципе неспособны повредить покрытие.

При соблюдении всех этих правил металлочерепица прослужит порядка 50 лет.

Как правильно положить металлочерепицу своими руками, подробно на видео и фото

Теперь рассмотрим, как положить металлочерепицу правильно.

Для закрепления металлочерепицы используют специальные саморезы (см. также: "Как крепить металлочерепицу на крыше"). Это кровельные шурупы из нержавеющей стали, имеющие специальную шайбу-уплотнитель и бур на конце. Такая конструкция позволяет вкручивать саморез без предварительного просверливания отверстий в обрешетке. Шайба из прорезиненного материала необходима для того, чтобы загерметизировать полученные отверстия. Под действием солнца материал шайбы вулканизируется, тем самым защищая подкровельное пространство от протечек.  Для вкручивания шурупов можно использовать обычную отвертку, но для достижения большей эффективности работ рекомендуется применять шуруповерт или электродрель с возможностью настройки момента вращения. Вкручивать шурупы при этом следует правильно. Уплотнительная шайба должна плотно прилегать к поверхности черепицы, но не следует зажимать саморез слишком сильно. В этом случае материал уплотнителя будет поврежден, что негативно скажется на герметизации отверстия. Также во время вкручивания шурупов необходимо следить за его перпендикулярным положением относительно плоскости черепицы и обрешетки.


Первый лист черепицы выравнивают по торцу кровли, а затем его закрепляют одним саморезом у самого конька. При этом следует сделать вынос листа за карниз на 4 см. Следующий лист кладется внахлест на первый (если монтируем кровлю справа налево) или же его край подкладывается под первый лист (при укладке металлочерепицы слева направо).

В верхней точке нахлеста листы соединяются саморезом. При этом их не закрепляют к обрешетке. То есть, листы должны проворачиваться вместе относительно самореза на коньке. Третий лист кладут точно так же, как и второй. Теперь все три листа выравнивают параллельно карнизу. Стоит напомнить, что защитная пленка на металлочерепице должна быть уже снята.

Нижнюю часть черепицы крепят саморезами с интервалом через одну волну. Следующие ряды крепятся саморезами в шахматном порядке (смотрите как это делается на фото). При этом саморезы вкручивают в подошву волны. Боковой нахлест черепицы крепят саморезами по гребню каждой волны. При правильном монтаже на 1 кв.м. металлочерепицы в среднем уходит 7-8 саморезов (см.: "Как правильно крыть крышу металлочерепицей - подготовка и установка черепицы").

Крепление дополнительных элементов

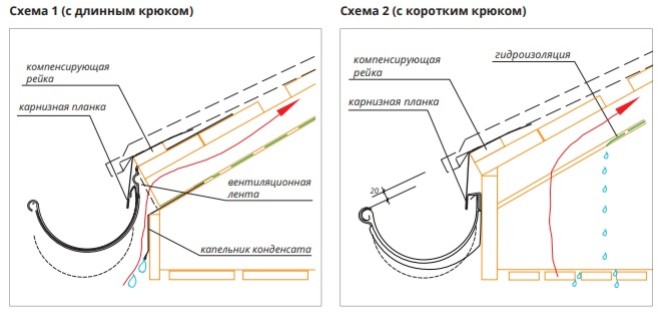

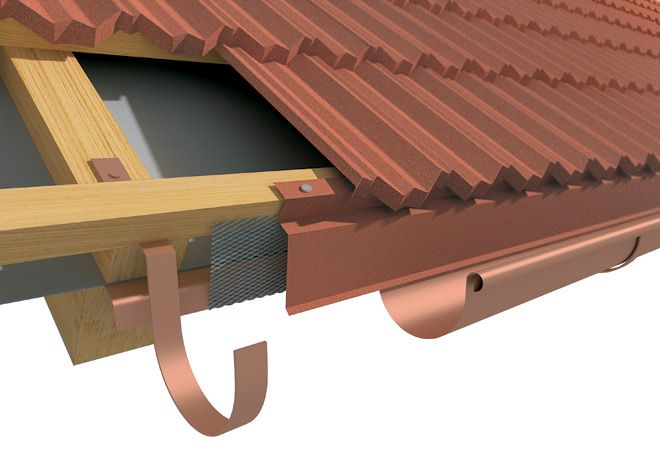

Держатели для желоба водостока устанавливают согласно инструкции по монтажу, которая должна идти в комплекте с трубами. Закрепляя держатели, следует помнить, что край желоба располагают на 2,5-3 см ниже кровельного настила. Это делают для того, чтобы исключить повреждение желобов при сходе снежных масс с крыши (читайте также: "Текстура металлочерепицы - цвет, виды и форма профиля").  Если водосточная система создается из профилей прямоугольного сечения, то желоб вставляют в держатели. Затем к обрешетке прикрепляют планку карнизного типа под цвет металлочерепицы. При этом ее нижний край должен перекрыть край желоба. Подкровельную гидроизоляцию выводят поверх планки карниза. Это делается для того, чтобы конденсат свободно стекал в водосточный желоб.

Если для организации системы водостока используется профиль круглого сечения, то желоб вставляют в держатели, при этом его кромку заводят в фиксирующий выступ. Планку карнизного типа прикрепляют так, чтобы ее нижний край перекрыл край желоба. Подкровельную гидроизоляцию выводят аналогично, как и в предыдущем случае.

желоб водостока для металлочерепицы

На торцах крыши крепят торцевые планки. Их устанавливают с шагом 50-60 см с использованием саморезов. Между планками должен образоваться нахлест в 50 мм. При необходимости торцевые планки подрезаются.

Затем устанавливаются коньковые планки. Они бывают двух видов: плоского и круглого сечения. Для планки круглого сечения установку начинают с крепления плоских или конусных заглушек по ее торцам (для этого применяют заклепки или саморезы). В случае коньковой планки плоского сечения подобные заглушки не нужны.

Кроме того на конек кладут уплотнитель. Именно на него будет производиться установка коньковой планки. При этом необходимо предварительно вырезать в уплотнителе места под вентиляционные отверстия. Крепят коньковую планку с помощью кровельных саморезов длиной 80 мм. Их вкручивают на каждой второй волне черепицы. Между коньковыми планками организовывают нахлест в 10 см.

Как уложить металлочерепицу - кровельное ограждение

Для того, чтобы обеспечить безопасность перемещения по крыше во время работ по ее обслуживанию, на карнизе крепят вертикальное ограждение. Обрешетку под ограждение делают, как и для других аксессуаров — сплошной. Опоры ограждения закрепляют оцинкованными шурупами в местах прогибов волн черепицы. Опору устанавливают с учетом уровня наклона крыши. Шаг между двумя соседними опорами зачастую составляет 90 см. После того, как опоры зафиксированы, к ним крепится ограждение.

Подробная видео инструкция по монтажу металлочерепицы:

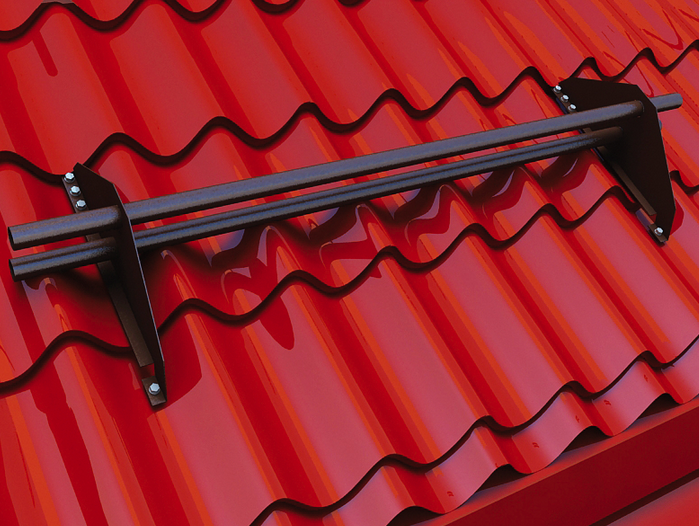

Установка снегозадержателя

Во избежание падения снега с крыши, предусмотрена установка снегозадержателя.

Обрешетка под снегозадержатель устанавливается сплошная. При этом расстояние между опорами составляет 1 м. В роли опор выступают кронштейны. Расстояние от последней опоры до конца снегозадержателя не должна превышать 50 см. Монтаж приспособления организуется подобно установке кровельного ограждения (подробнее: "Как установить снегозадержатели на металлочерепицу").   Снегозадержатель ставят на расстоянии 35 см от карниза. При ширине ската более 8 м предусмотрена установка дополнительных снегозадержателей. При этом конструкцию обязательно устанавливают над окнами мансарды (прочитайте также: "Как правильно покрыть крышу металлочерепицей").



Если организовывать полноценный снегозадержатель не хочется, то можно использовать только планку, которую крепят через одну волну листа металлочерепицы.

Сегодня мы рассмотрели в деталях как положить металлочерепицу своими руками. Если же у вас возникли вопросы, то можете поискать ответ на них в других наших публикациях (см. : "Кровля из металлочерепицы своими руками").

Укладка металлочерепицы шаг за шагом: инструкция, технология, правила

Металлочерепица прочно вошла в нашу жизнь. Именно этот вариант все большее количество людей выбирает для покрытия крыши. Преимуществ у него много, и одно из главных считается большой срок эксплуатации и надежность. Но чтобы эти плюсы действительно работали, следует правильно провести монтаж. А какая технология укладки металлочерепицы на крышу? какие могут возникнуть трудности на пути реализации этой задачи? Об этом и пойдет речь в статье.укладка металлочерепицы на крышу

Сколько нужно материала и как его выбрать

Укладка металлочерепицы своими руками – это вполне реализуемая задача. Но прежде чем к ней приступить, следует приобрести сам материал, причем в нужном количестве. Для того, чтобы определить сколько листов металлочерепицы вам понадобиться, следует сделать следующее:

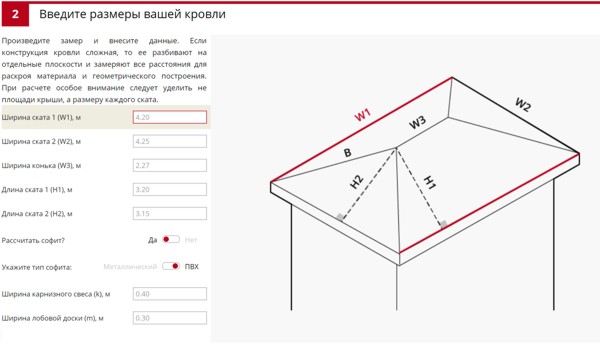

  1. Рассчитать площадь кровли. Если крыша двухскатная, то сделать это будет несложно. Трудности с расчетами возникнут при более сложной конфигурации кровли. Для четырехскатного, ломаного или другого варианта, следует высчитать площадь каждого ската по отдельности.
  2. После этого, можно определиться с нужным количеством самой металлочерепицы. Но и тут могут возникнуть трудности. Во-первых, укладка материала на кровлю проводится с нахлестом. Во-вторых, следует обязательно следить за правильностью рисунка.
  3. К расчетному количеству металлочерепицы следует обязательно прибавить 10-15 процентов. Уложить материал без обрезков, особенно на кровлю со сложной конфигурацией у вас никак не получится.расчет количества листов металлочерепицы для укладки на крышу

После расчета нужного количества металлочерепицы для укладки на крышу вашего нового дома, можно идти в строительный магазин. Но саму покупку следует делать внимательно, чтобы не приобрести некачественные изделия. Чтобы так не произошло, стоит обращать внимание на некоторые особенности.

Во-первых, защитный полимерный слой металлочерепицы не должен иметь сколов и трещин. Во-вторых, сами листы должны быть ровными, без вмятин и перегибов. Кроме того, потребуйте у продавцов документацию на материал. Там должно быть указано, что металлочерепица изготовлена по существующему ГОСТу.

Еще один совет  - это делать покупку непосредственно у крупного производителя. В этом случае стоимость металлочерепицы может быть меньше процентов на тридцать. А почему у крупного? Дело в том, что станки по производству металлочерепицы покупают многие предприниматели. Но не у всех у них, качество изделий на нужном уровне. Крупные производители более «трепетно» относятся к своей репутации.листы металлочерепицы по госту

Подготовка основания под металлочерепицу

Укладка металлочерепицы на крышу производится с использованием обрешетки. Сделать ее можно своими руками. Для этого нужно подготовить материал. Как правило, для обрешетки используется деревянные доски или бруски, но можно положить и лист ДСП. Последний вариант в случае с металлочерепицей применяется редко. Для этого вида кровельного материала обрешетка делается разряженной.

Используемые доски или бруски должны отвечать следующим требованиям:

  1. Влажность материала не более 10-12 процентов.
  2. Все доски должны быть одинакового размера, особенно это касается их толщины.
  3. Нельзя использовать материал с «изъянами», например, с трещинами или местами подверженными гниению.

Для обрешетки кровли под металлочерепицу чаще всего используют доски с размерами 25 на 100 миллиметров. Если крыша имеет сложную конфигурацию, то лучше применить более толстые бруски.

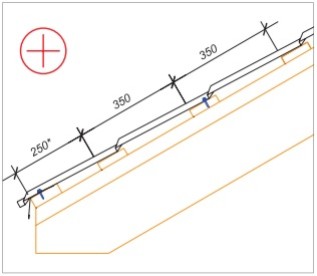

Очень важно определиться с шагом обрешетки. Тут все зависит от варианта металлочерепицы. Шаг укладки досок должен равняться расстоянию между волнами. Но это касается не всех участков кровли. У карниза шаг между досками обрешетки должен быть меньше, примерно на 2-3 сантиметра.

Технология укладки досок обрешетки крыши под металлочерепицу простая. Начинать работу следует от карниза. Первая доска монтируется на самый край. Далее, делается отступ в 23-28 сантиметров и крепится следующая. После этого, доски укладывают с шагом, равным шагу волны металлочерепицы.

Крепить можно с помощью саморезов по дереву или с использованием гвоздей. Первый вариант считается наиболее надежным. Крепление производится непосредственно к стропилам, двумя точками.укладка обрешетки для листов металлочерепицы

Перед монтажом очень важно обработать все доски специальными пропитками. Древесина – это «капризный» материал. Он «боится» влаги, огня и биологического воздействия, если доски не обработать пропитками, то они быстро сгниют.

Не стоит забывать и про гидроизоляцию. Конечно, если правильно класть металлочерепицу, то кровля протекать не будет. Но без дополнительного слоя гидроизоляции обойтись нельзя. Дело в том, что при перепадах температур под кровельным материалом начинает образовываться конденсат. Если влага попадет на деревянные элементы стропильной системы, то они начнут гнить.

В качестве гидроизоляции можно использовать различные материалы. Можно укладывать толстую полиэтиленовую пленку или специальную мембрану. В качестве недорогого варианта можно применять и рубероид, но тут следует быть осторожными. Если битум попадет на полимерный слой металлочерепицы, то последний может начать «портиться».укладка гидроизоляции под металлочерепицу

Что понадобиться для укладки материала

Положить металлочерепицу своими руками на крышу дома – это задача несложная. Но, чтобы все шло быстро и без запинок, следует подготовиться к работе. В первую очередь нужно обзавестись всеми инструментами и приспособлениями.

Укладка металлочерепицы на кровлю своими руками проводится с использованием следующего:

  • Крыша расположена высоко, поэтому без стремянки не обойтись. Кроме того, нужно подготовить и специальную лестницу, которая будет закрепляться за коньковый брус. Это приспособление нужно для безопасного передвижения по крыше;

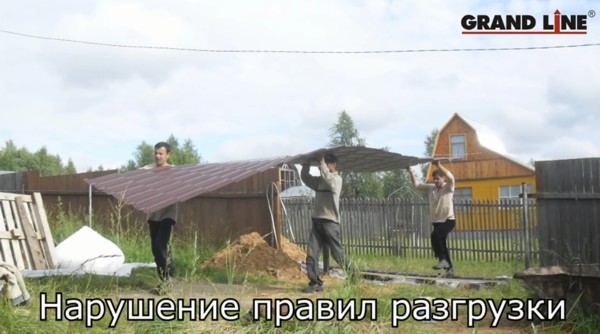

  • Для того, чтобы поднимать листы металлочерепицы на кровлю, следует подготовить две прочные доски нужной длины и надежную веревку;поднятие листов металлочерепицы на крышу дома

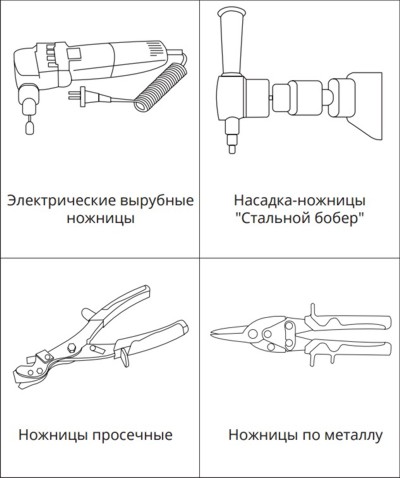

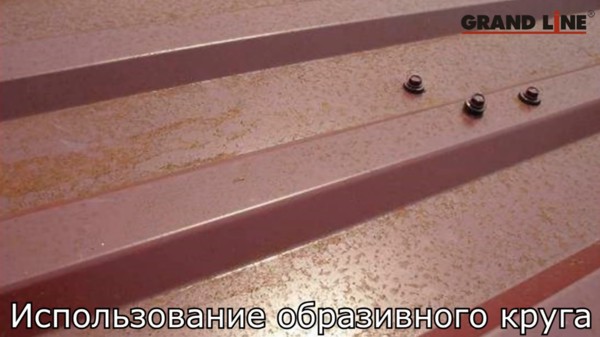

  • Укладывать любой кровельный материал без его резки невозможно. Поэтому следует приготовить нужный инструмент. В случае с металлочерепицей для этих целей используются ножницы по металлу. Применять «болгарку» или другой инструмент с абразивной режущей поверхностью нельзя. В таком случае вы повредите защитный полимерный слой материала;
  • Правильная резка металлочерепицы возможна только по разметке. Для этого удобно использовать мелок или маркер. Также подготовьте длинную линейку или ровный деревянный брусок;резка листов металлочерепицы на крыше
  • Места срезов нужно обязательно обработать специальным раствором, чтобы не допустить коррозии. Такое вещество лучше приобрести у того же производителя, у которого была куплена металлочерепица;
  • Кровельный материал крепится при помощи саморезов. Но брать любые нельзя. Саморезы должны быть специальные, кровельные. Они обладают оцинковкой и снабжены резиновыми шайбами;
  • Вкручивать саморезы можно простой отверткой, но такая работа утомительная и долгая. Поэтому, лучше обзавестись шуруповертом, и желательно с аккумулятором;крепление листов металлочерепицы на кровельные саморезы
  • Молоток.

Также следует подготовить и нужные материалы. Кроме саморезов и самой металлочерепицы следует «запастись» доборными изделиями. Любая крыша дома не обходится без карнизной и торцевой планки, конька и других деталей. Их желательно приобрести у того же производителя, у которого была куплена металлочерепица.доборные (дополнительные) элементы для кровли из металлочерепицы

Инструкция по укладке

Теперь стоит рассмотреть такой вопрос, как укладка металлочерепицы шаг за шагом. Технология этого процесса выглядит следующим образом:

  1. Первым делом следует закрепить карнизную и торцовую планку. Эти доборные элементы играют важную роль, они защищают крышу дома. Перед тем как монтировать карнизную планку прибивают лобовую доску. На нее крепят кронштейны для водостока. После этого проводится укладка карнизной планки.монтаж карнизной планки под укладку металлочерепицы
  2. Если крыша имеет отрицательный углы, то следующий шаг будет монтаж ендовы. Этот элемент нужно класть на сплошную обрешетку.монтаж ендовы и дымохода под укладку металлочерепицы
  3. Далее можно проводить укладку самой металлочерепицы. Делать это нужно от карниза. С какой стороны крыши, с правой или с левой, начать – это дело самого мастера. Это не принципиально. Первый лист нужно класть вровень с карнизом и краем крыши. Следующий укладывают справа или слева.
  4. Порядок укладки простой. Вначале монтируется нижний ряд. Далее, следующий и так до конька. Самый оптимальный вариант – это если длина листов металлочерепицы совпадает с длиной ската. В таком случае и укладка будет проводиться быстрее, и сама кровля получится надежней (будет мало стыков). Но если крыша ломаная или имеет сложную конфигурацию, то так поступить не получиться.порядок укладки листов металлочерепицы на крышу
  5. Крепить листы металлочерепицы к обрешетке сразу не нужно. Вначале производится раскладка одного ряда. Далее следует выровнять все листы относительно друг друга и краев крыши. После этого проводится крепление металлочерепицы к обрешетке. При этом на каждый квадратный метр должно быть минимум восемь саморезов.
  6. Места крепления должны быть строго над досками обрешетки. Инструкция по монтажу указывает на то, что саморезы вкручиваются на полтора сантиметра ниже штамповочной линии металлочерепицы. При этом сильно усердствовать нельзя. Шляпка должна плотно прижимать металлочерепицу к основанию, при этом, не повредив ее.схема правильного крепления листов металлочерепицы на крыше
  7. Инструкция по укладке металлочерепицы указывает на следующий шаг – это крепление верхней ендовы. Ее укладка проводится поверх кровельного материала. При этом нужно использовать специальные изделия, которые улучшают герметичность стыков. Ендова – это самое опасное место любой крыши. Именно здесь, чаще всего наблюдаются протечки.схема ендовы при укладке металлочерепицы
  8. Далее, по инструкции монтажа металлочерепицы, идет укладка доборных изделий. Это конек, торцевые планки и так далее. Лучше всего, чтобы они были от одного и того же производителя. В этом случае укладка пройдет без особых сложностей. Кроме того, это обеспечит более привлекательный внешний вид и значительно улучшить защиту крыши дома.
  9. При укладке доборных материалов также следует внимательно относится к гидроизоляции и другим «дополнениям». Особенно это касается конька. Здесь, помимо уплотнителя для улучшения защиты от протекания, следует использовать и другие приспособления, которые будут обеспечивать наличие вентиляционного зазора. Без такой «щели», конденсат, образовывающийся под металлочерепицей при смене температур, может быстро вывести стропильную систему из строя.общая конструкция крыши из металлочерепицы

Видео по теме:

Схема укладки металлочерепицы довольно проста и сделать все своими руками сможет каждый. Очень важно не спешить и делать все аккуратно и соблюдая правила. В этом случае и кровля получится надежной, и риск получить травму сведется к нулю. Очень важно серьезно отнестись к целостности полимерного покрытия металлочерепицы. Если при транспортировке или монтаже его повредить, то кровля уже достаточно скоро «даст» течь.

Посмотрите еще статьи:

Монтаж кровли из металлочерепицы своими руками

Если вы занялись строительством дома, вы для себя должны наметить некоторые векторы работы, некий план, который внесет ясность и структурирует хаос.

Давайте определим, какие же шаги предшествуют законченному и гармоничному виду готовой кровли.
1. Выбор черепицы: какой кровельный материал выбрать
2. Проведение расчетов — как не ошибиться с заказом кровли
3. Использование материалов и инструментов для укладки
4. Подготовка поверхности к укладке черепицы
5. Важные технические моменты укладки черепицы
6. Различия формы скатов - прямоугольные, трапециевидные и треугольные
7. Уход за металлочерепицей и гарантия качества
8. Ошибки при закреплении металлочерепицы

Упор в этой статье будет на металлочерепицу, как на один из наиболее популярных видов кровельных покрытий и вопросу ее монтажа требуется уделить особое внимание. Следование инструкции по установке металлочерепицы гарантирует вам, что кровля будет надежна, герметична и эстетически красива.

1. Выбор черепицы: какой кровельный материал выбрать

Как понять, какой кровельный материал выбрать для своего дома? Для этого надо изучить основные характеристики каждого из них и решить, что важно для вас.

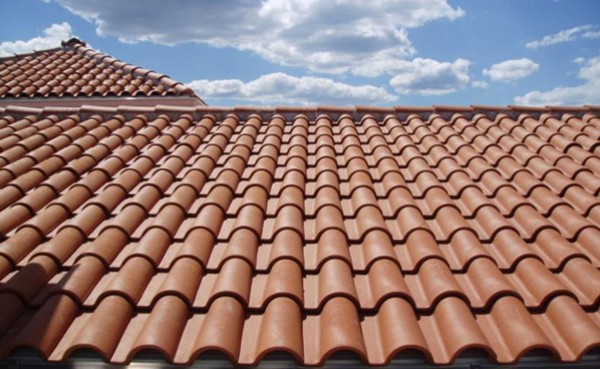

Керамическая черепица – один из самых долговечных, красивых и проверенных временем кровельных материалов. Главный его минус – высокая цена. Затем – вес. Кроме того, материал очень хрупки и часто возникают проблемы при доставке. Монтаж такой кровли также влетит в копеечку, поскольку он трудоемки и требует сложную стропильную систему.

Установка коричневой черепицы

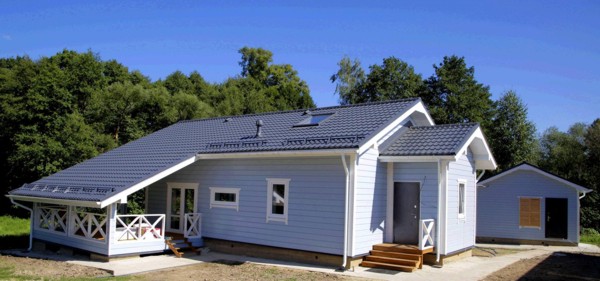

Металлочерепица – это профилированный лист металла толщиной 0,4-0,5 мм, с нанесенным на него слоем цинка и защитным полимерным покрытием. На сегодняшний день мы представляем несколько видов профилей и широкую цветовую палитру. При правильном монтаже металлочерепицы, гарантия достигает 50 лет. Минусы могут проявиться исключительно при неграмотном монтаже и условиях хранения.

Выбор металлочерепицы на крышу

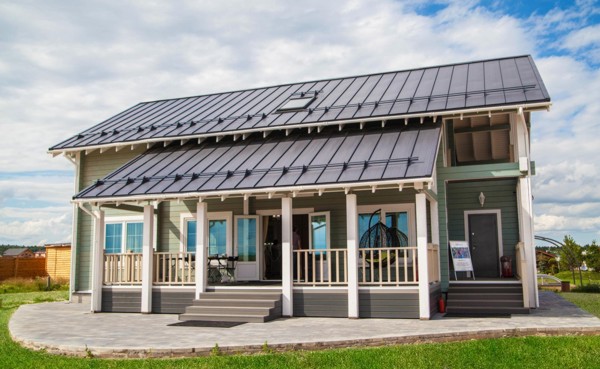

Фальцевая черепица - представляет собой плоские неширокие листы оцинкованного и покрытого защитным полимерным слоем металла, которые соединяются между собой с помощью специального загнутого замка — фальца. Такой замок полностью исключает вероятность протечек.

Монтаж фальцевой кровли

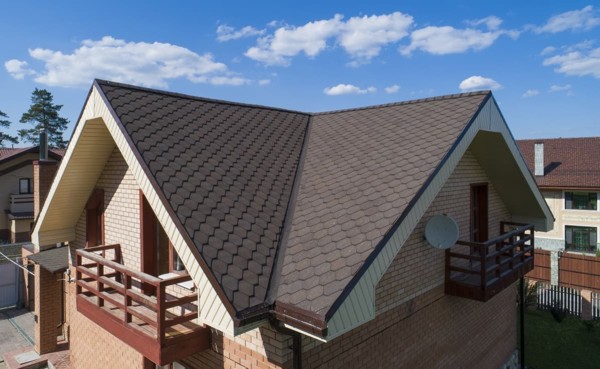

Мягкая битумная черепица – гибкий кровельный материал, который можно укладывать даже на круглые элементы крыши. В основе – стекловолокно, которое пропитано битумом и покрыто неорганической крошкой. Для монтажа черепицы требуется сплошная обрешётка, что увеличивает стоимость обустройства кровли.

Монтаж битумной черепицы

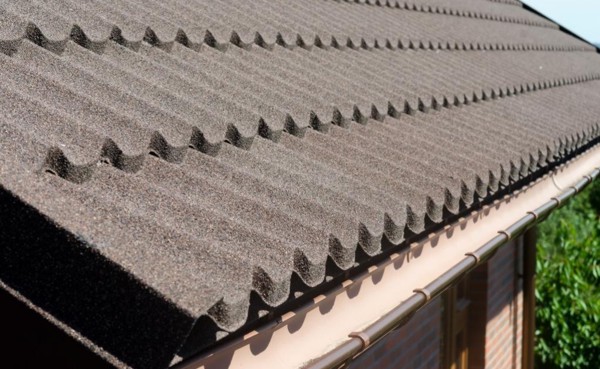

Композитная черепица - этот вариант кровельного материала имитирует керамическую черепицу. Основа - стальной лист, внешняя сторона которого покрыта гранулами натурального камня.

Как монтировать композитную черепицу?

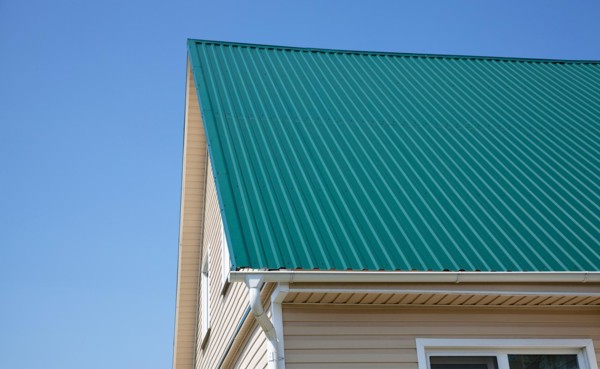

Кровельный профнастил – главный плюс этого продукта - невысокая цена. Сегодня на рынке представлен широкий ассортимент покрытий и цветов. Он просто в монтаже и долговечен.

Отличия металлочерепицы от кровельного профнастила

Шифер – сегодня можно встретить асбестовый, металлический и мягкий шифер (ондулин). Среди плюсов можно отметить хорошую звукоизоляцию, ремонтопригодность, прочность. К минусам отнесем большой вес и хрупкость материалов.

Установка шифера на крышу

2. Проведение расчетов — как не ошибиться с заказом кровли

Проведение расчета кровли лучше доверить профессионалу. Здесь необходимо посчитать не только количество листов металлочерепицы (для этого вам надо просто знать длину и ширину ската и ширину листа металлочерепицы), но и учитывать множество нюансов, таких как доборные элементы, правильная обрешетка, гидро- и пароизоляция, уплотнители, саморезы и многое другое.

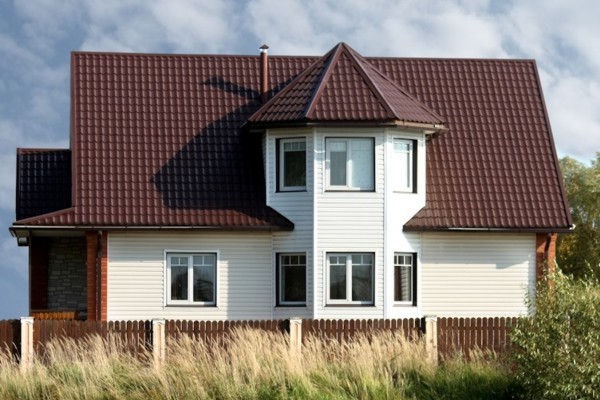

Расчет металлочерепицы перед установкой

Произвести расчет необходимого количества материалов поможет калькулятор расчета кровли, представленный на нашем сайте. Достаточно ввести тип кровли, размеры, используемые материалы - и вы получите полную информацию.

Сервис расчета кровли

3. Используемые инструменты и дополнительные материалы

Инструменты для монтажа черепицы

Для установки металлочерепицы вам понадобятся:

  • Шуруповерт + насадка на шуроповерт 8х45;
  • Ножницы для резки металла;
  • Рулетка;
  • Электрические высечные ножницы;
  • Клещи «Гофра»;
  • Насадка на дрель для резки металла;
  • Степплер со скобами;
  • Лобзик для дерева;
  • Саморезы из закаленной стали из EPDM-резины, средний расход 7 саморезов на 1 кв.м;

4. Подготовка поверхности к монтажу кровли из металлочерепицы

Приступая к работе на высоте, стоит прежде всего позаботиться о безопасности. При работе на кровле с большим уклоном необходимо использовать страховочный трос и специальный пояс, а также обувь с прорезиненной подошвой и перчатки.

Чтобы правильно произвести установки крыши из металлочерепицы, необходимо правильно собрать «кровельный пирог».

Качественный кровельный пирог включает:

  • Стропильную систему
  • Лобовую доску
  • Обрешетку
  • Слои паро- и гидроизоляции
  • Карнизную планку
  • Контр-обрешетку
  • Крюки водостока
  • Капельник
  • Металлочерепицу
Подготовка поверхности к монтажу металлической черепицы

Плиты утеплителя следует нарезать с припуском относительно межстропильного расстояния. Примерно на 10-15 мм шире. Утеплитель должен лечь враспор.

Затем укладываем пароизоляционные и гидроизоляционные пленки. Они раскатываются горизонтально, по стропильной системе, по направлению снизу вверх. Нахлест между полосами изоляции должен составлять минимум 150 мм. Для герметичности места наложения проклеиваются специальной лентой.

Для отвода воды с пленок, на лобовую доску под пленками нужно установить капельник.

Дерево для обрешетки необходимо просушить и обработать антисептическими средствами перед монтажом.

Укладка обрешетки при монтаже металлочерепицы

Стоит помнить о некоторых нюансах об укладке обрешетки:

  • Расстояние между первой и второй рейками обрешетки должны быть равны высоте волны металлочерепицы - 250 мм. Остальные рейки укладываются с шагом 350 мм.
  • В местах сложных соединений, обходов и креплений дополнительных элементов необходимо делать сплошную обрешетку.

После установки обрешетки монтируются длинные крюки водостока (если используются короткие крюки – их устанавливают вместе с водосточной системой).

На основную обрешетку монтируется контр-обрешетка.

Доборные элементы для монтажа кровли

Затем устанавливается карнизная планка. Она защищает пространство под кровлей от влаги и мусора.

Монтируем доборные элементы ( нижнюю ендову и обход вокруг дымохода).

Также необходимо при подшивке карниза обеспечить свободный приток воздуха. Для обеспечения подкровельной вентиляции потребуются KTV-вентили, а для обшивки карниза воспользуйтесь виниловыми софитами.

Теперь можно приступать к монтажу кровли из металлочерепицы.

Монтаж металлочерепицы

5. Технические моменты укладки черепицы

Листы металлочерепицы следует укладывать рядами: слева направо, снизу вверх. Первый ряд листов должен выступать за карниз на 50 мм. Листы крепятся в прогиб волны под ступенькой, в местах прилегания к обрешетке.

Монтаж обхода трубы

Для формирования обхода трубы, монтируем «металлический фартук» из планок примыкания. Нижняя часть на 200 мм будет уходить под черепицу, а верхняя на 150-200 мм поднимется по трубе.

  • Планка примыкания монтируется поверх в штробу или внакладку.
  • В верхней части «фартука» следует проложить уплотнитель.
  • Места соединений планки, зазоры между ней и трубой следует тщательно загерметизировать.
Обход трубы при укладке черепицыМонтаж металлического фартука вокруг трубы

Монтаж водостока

  • Длинные крюки устанавливаются до монтажа кровельного материала. Карнизная доска должна быть шириной минимум 200 мм для надежного крепления крюков.
  • Если водосточная система устанавливается после монтажа кровли, мы рекомендуем использовать короткие крюки и монтировать их прям на лобную доску.
  • Карнизная планка монтируется на карнизную доску поверх крюков с нахлестом не менее 20 мм друг на друга
  • Чтобы при сходе снега с кровли водосток не был поврежден, рекомендуем монтировать первый крюк на лобовую доску так, чтобы внешний край крюка был ниже воображаемой линии продолжения карнизой доски на 20 мм (схема 2)

Подробнее о монтаже водосточной системы: Инструкция по монтажу водосточной системы

Инструкция по креплению водостока при укладке черепицы

Правила установки проходных элементов, мансардных окон, элементов безопасности кровли подробно описаны в прилагаемых к заказам инструкциях.

6. Треугольные и трапециевидные скаты

  • При монтаже металлочерепицы на таких видах скатов, по хребтам скатов устанавливаются дополнительные рейки контр-обрешетки.
  • Дальнейшие шаги аналогичны с монтажом стандартных кровель. Затем монтируется карнизная доска, карнизная планка, крюки водостока и капельник.
  • Лист металлочерепицы обрезается по косой линии так, чтобы расстояние до листа следующего ската было 60-80 мм.
  • Монтаж коньковых планок проводится так же снизу вверх.

Важно следить за тем, чтобы ось коньковой планки шла четко по оси хребта. Стык двух хребтов и конька можно оформить пластиковым Тройником Y-образным.

Инструкция по креплению водостока при укладке черепицыИнструкция по креплению водостока при укладке черепицы

7. Уход за металлочерепицей и гарантия качества

Для того, чтобы кровля прослужила максимально долго, мы рекомендуем:

  • Ежемесячный осмотр кровли с земли;
  • Ежегодный осмотр каждого ската кровли с подъемом на уровень карниза;
  • По необходимость, проведение работы по обслуживанию кровли;
  • Царапины необходимо подкрашивать корректором для ремонта;
  • Ендовы следует прочищать от мусора, для этого требуется снять декоративную часть;
  • При появлении протечек, повышенной влажности, конденсата, неравномерной температуры стен в мансардном помещении — необходимо обратиться за комплексным ремонтом кровли.

8. Ошибки монтажа металлочерепицы

  • Ошибки в расчете кровли — лучше доверить это дело профессионалам, иначе это может повлиять на стоимость и добавить дополнительных затрат.
  • Лист металлочерепицы во всю длину ската - длинный лист металлочерепицы лучше разделить на 2 более коротких. Тем самым доставка и разгрузка материала будет проводится легче, меньше риск деформировать металл, а также это облегчит подъем листа на крышу и укладку кровли.
  • Ошибки при разгрузке и укладке металлочерепицы своими руками
  • Необходимо строго следовать инструкции монтажа металлочерепицы и «раскладке», которую вам предлагают при расчете кровли. Иначе желание сэкономить может привести к дополнительным швам на кровле, а это повлияет на герметичность и экстерьер.
  • Нарушение правил монтажа металлической черепицы
  • Отказ от контр-обрешетки — укладка черепицы прямо на гидроизоляцию без контр-обрешетки нежелателен. Это может существенно сократить время эксплуатации кровли.
  • Не выровненная обрешетка — в итоге будут четко видны швы и снижена водонепроницаемость кровли.
  • Экономия на утеплителе — утеплитель важен, он не дает зимой остывать подкровельному помещению, а летом перегреваться, снижает уровень «шума» металлочерепицы и минимизирует попадания конденсата в подкровельное пространство, поэтому важно достичь верного баланса толщины утеплителя и вентилируемых зазоров для обеспечения циркуляции воздуха.
  • Использование болгарки — вот верный способ повредить полимерное покрытие. Металлочерепицу можно резать только ножницами для резки металла.
  • Использование болгарки при монтаже черепицы

Ошибки монтажа

И последнее, кровельные работы лучше доверить профессиональным строителям. Монтаж кровли требует большого опыта и отточенных навыков. Зато потом правильно уложенная кровля будет радовать вам ни один десяток лет.

Как правильно делается укладка металлочерепицы на двухскатную крышу

Как правильно делается укладкаКачественно уложенное покрытие кровли не только оберегает дом от дождя, снега и других атмосферных воздействий, но и является его украшением, придавая дому вполне законченный вид. Как кровельное покрытие, металлочерепица уже давно стала популярной среди застройщиков частных домов. Небольшой вес, простота укладки, довольно изящный внешний вид — это только небольшой перечень всех достоинств этого кровельного материала.

Но все же, несмотря на кажущуюся простоту укладки этого материала, нужно хорошо усвоить основные принципы монтажа металлической черепицы, чтобы она могла длительное время защищать дом от атмосферных осадков.

Подготовительные работы

Перед началом покрытия крыши нужно произвести подготовку к работе, то есть выбрать металлочерепицу, уложить гидроизоляцию, произвести монтаж обрешетки и сделать расчет необходимого для кровли количества материала.

Выбирать металлочерепицу рекомендуется по таким показателям:

  1. Подготовительные работыТолщина листа, согласно нормативам, должна быть не меньше 0,5 мм.
  2. Показатель оцинкованного покрытия должен быть не меньше 275 г на кв./м. Совсем неплохо, если у черепицы будет дополнительное покрытие еще и из алюминиевого сплава.
  3. Обратить внимание на вид полимерного покрытия. Например, черепица для кровли в южном регионе рекомендуется с покрытием из поливинилхлорида (ПВХ), которое довольно устойчиво к воздействию солнечных лучей. Для резко континентального климата лучше выбирать листы с пураловым покрытием, которое не реагирует на температурные перепады. А вот пластизол и полиэстер можно назвать универсальными, черепицу с этими покрытиями можно использовать в любых климатических зонах.

Что нужно приготовить перед укладкой металлочерепицы

  1. Что нужно приготовить перед укладкойНожницы для резки металла ручные и электрические. Этот кровельный материал резать с помощью болгарки не рекомендуется.
  2. Для разметки понадобится угольник, маркер и рулетка.
  3. Кровельные саморезы для металлочерепицы.
  4. Желательно аккумуляторный шуруповерт.
  5. Небольшая деревянная лестница, на которой придется работать во время укладки черепицы.
  6. Прочная веревка для страховки и поднятия листов.
  7. Две длинные доски для приспособления подъема металлочерепицы.
  8. Мягкую обувь, чтобы не повредить покрытие из полимера.

Во время резки абразивным кругом образуется высокая температура, которая выжигает не только полимер, но и оцинкованное покрытие. А это приводит к коррозии металлической середины листа и к медленному разрушению кровли.

Определение размера и формы крыши

Определение размераПеред тем как правильно класть металлочерепицу, нужно снять размеры всей крыши и определить ее форму. Это нетрудно будет сделать, если она имеет всего два ската. В этом случае нужно будет только проверить симметричность каждого ската по диагонали, которые должны быть одинаковой величины, и если они совпадают, это очень хорошо. Если показатели разные, значит, придется их выравнивать за счет обрешетки.

А вот при сложной геометрической форме крыши расчеты производить уже будет более затруднительно. Например, у четырехскатной, ломаной или вальмовой крыши каждый скат придется высчитывать по отдельности.

Расчет материала

Расчет материалаЧтобы рассчитать количество листов на скат крыши, нужно замерить его ширину, если это одно- или двускатная крыша, и разделить полученное значение на ширину листа, высчитав из него значение нахлеста на соседний лист. А если это сложная крыша, ширина замеряется от ендовы до карниза.

Полученные результаты округляются в большую сторону. Стандартный лист выпускается шириной 1,17 − 1,2 м, но их рабочая ширина всегда одинакова и равна 1,1 м, а все остальное уходит в нахлест. Например, ширина ската равна 9 м, расчет будет производиться таким образом: 9:1,1 = 8,18. Это значит, что на такой скат нужно будет заготовить 9 листов.

Затем высчитывается количество листов в одном ряду. Для этого скат крыши замеряется от конька до карниза. Максимальная длина листа 8 м/п, но перевозка и особенно укладка листов такой длинны довольно затруднительна. Поэтому листы подрезаются. Но если брать длинные листы и подрезать их по месту, это может довольно сильно затруднить монтаж черепицы. Чтобы подобной ситуации не произошло, длину листов нужно выбирать оптимальную.

Например, длина ската составляет 6 м, прибавим сюда еще 0,5 м, это длина свеса. Общая длина получается 6,5 м, значит, эту длину можно перекрыть двумя листами по 4 м, при этом один лист будет целым, а другой будет подрезаться на 250 мм. Значит, в каждом ряду по два листа, и в итоге получается 9×2 = 18 листов нужно приготовить на один скат.

Делая расчет материалов для кровли из металл0черепицы, следует не забывать, что нужно производить замеры каждого ската в отдельности, так как они могут быть разной длинны даже на двускатной крыше.

Как укладывать металлочерепицу на крышу

По инструкции монтаж кровли из металлочерепицы производится в следующей последовательности:

  1. Как укладывать металлочерепицуВ первую очередь по нижней стороне ската крыши на стропилины крепится капельник, после чего по тем же стропилинам раскатывается гидроизоляционная пленка.
  2. По раскатанной гидроизоляционной пленке на стропильные ноги набивается контрольная рейка, на которую уже будет крепиться обрешетка для металлочерепицы.
  3. Но перед этим, в самом низу кровли, на обрешетку прибивается карнизная планка и капельник. Они изготовлены из того же металла, что и металлочерепица.

Все деревянные элементы кровли должны обрабатываться специальными противопожарными пропитками, а также составами против грибка, гнили и различных микробов и насекомых.

Гидроизоляция: на что обратить внимание

ГидроизоляцияНа внутренней стороне листов металлочерепицы при изменении температуры происходит конденсация влаги, которая может со временем, если не принять вовремя меры, привести к очень неприятным последствиям, таким как гниение стропильной системы кровли, обрешетки, коррозия металла и т. д.

Чтобы таких неприятностей в будущем не произошло, под черепицу подкладывается гидроизоляционная пленка и делается внутренняя вентиляция кровли. Вентиляция производится за счет контрольных реек, набитых сверху на гидроизоляционную пленку, и обрешетки, на которую укладывается металлочерепица.

Гидроизоляционная пленка подбирается из такого материала, который имеет хорошую гидрофобность и не склонен к накоплению влаги. Он должен устойчиво переносить любые температурные перепады и подходить именно к конкретным климатическим условиям. Еще из требований можно отметить длительный срок эксплуатации и выносливость к любым условиям.

Укладка гидроизоляции: ход работы

Пленку, начиная от самого низа ската, раскатывают по крыше горизонтально. При этом каждая верхняя полоса должна нахлестываться на нижнюю примерно на 100−150 мм. Часто для ориентира на пленке уже имеется соответствующая цветная полоса, которая указывает величину нахлеста.

Пленка фиксируется на стропильных ногах скобами, забитыми с помощью строительного степлера, и окончательно крепится к стропилам контрольной рейкой, на которой впоследствии собирается обрешетка для черепицы. Для более надежной изоляции стыки нахлеста пленки дополнительно склеиваются клейкой лентой.

Пленке между стропилин нужно дать небольшой провис примерно в пределах 20 мм. Это нужно для ее сохранения в зимнее время, чтобы она не порвалась при низкой температуре от чрезмерного натяжения. При раскатке гидроизоляции очень важно не перепутать стороны пленки, иначе все ее свойства перестанут выполнять свои функции, и она будет не только протекать, но и выведет из строя утеплитель, если укладка такового планируется.

Как сделать обрешетку

Первая доска обрешетки набивается по краю среза крыши на кобылки стропильных ног. Центр второй доски должен размещаться примерно через 280 − 300 мм от наружного края первой доски. Следующие элементы обрешетки должны закрепляться таким образом, чтобы их центры находились на расстоянии 350 мм друг от друга.

Последний ряд обрешетки в области конька делается из широкой доски или нескольких брусков, набитых рядом.

Когда обрешетка будет полностью готова, начинается укладка металлочерепицы. Сама по себе схема не имеет особой сложности, но стоит знать определенные правила монтажа. Лучшим вариантом, конечно, будет тот, где один лист перекрывает полностью всю длину ската: меньше стыков, меньше проблем и меньше отходов. Но это верно для перекрытия двускатных крыш. А вот при покрытии сложных крыш всегда будет много обрезков.

  1. Укладка черепицы начинается с прибивания на карнизную доску карнизной планки, которая служит для защиты лобовой доски и внутренней части кровли от прямого воздействия атмосферных осадков. При укладке черепицы меду листом и планкой должен находится уплотнитель.
  2. В местах вероятных протечек воды под кровельное покрытие (отрицательные углы на стыках скатов) на обрешетку монтируются внутренние ендовы, которые защищают от протекания воды в пространство под кровлей. В месте укладки ендовы обрешетку желательно делать практически сплошной, а между ней и металлочерепицей прокладывается уплотнитель.
  3. Начинать укладку металлочерепицы на двухскатную крышу можно с любого края. Шатровую крышу лучше начинать перекрывать с самой верхней точки и расходиться от нее в стороны, а вальмовую — от карниза. В зависимости от направления монтажа на крыше из двух скатов листы могут укладываться внакладку на уложенные листы или подсовываться под них.
  4. После того как первый лист будет временно закреплен, над ним кладется второй лист, который также временно фиксируется к обрешетке. Затем рядом с первым листом черепицы укладываются еще 2−3 листа, которые временно фиксируются между собой. После этого они выравниваются нижней кромкой четко по карнизному срезу и закрепляются на обрешетке. Не закрепляется только последний, с помощью которого будут выравниваться следующие листы черепицы.
  5. Как только металлочерепица будет уложена, производится монтаж торцевых планок, перекрывающих края черепицы сверху, защищая ее от порывов ветра и проникновения под нее дождевой воды. Кроме защиты от ветра, планка выполняет еще и декоративную функцию. Монтаж торцевых планок производится от низа карниза. Каждая последующая планка накладывается на ранее смонтированную с нахлестом около 100 мм.
  6. Монтируются коньковые и наружные угловые планки. Но перед установкой конька следует убедиться, что гидроизоляционная пленка по коньку имеет разрыв в пределах 200 мм для осуществления вентиляции.
  7. Монтируются наружные ендовы. Их основная роль заключается в отводе воды и приданию кровле более эстетичного вида.
  8. Ближе к краю ската устанавливаются элементы для снегозадержания.
  9. Устанавливаются планки примыкания к стенам, с помощью которых производится герметичное соединение кровли со стенами.
  10. Монтируется водосточная система. Не рекомендуется подводить к одной сливной трубе больше 10 м желоба.

Несколько правил крепления металлочерепицы

В процессе работы следует учитывать некоторые нюансы:

  1. Листы металлической черепицы закрепляются на обрешетку специальными саморезами из расчета 6−8 штук на 1 кв./м.
  2. Саморезы закручиваются под нижней частью волны в месте самого плотного прилегания листа к обрешетке.
  3. Боковая накладка листов друг на друга по ширине составляет примерно 60−80 мм. По длине, если укладываются короткие листы, накладка может быть в пределах 100−130 мм, а при длине листов более 6 м/п накладка должна быть не менее 250 мм.
  4. В местах накладки листов не производится герметизация, а при стыковке кровли со стенами и другими элементами крыши под планки примыкания закладывается уплотнитель (обычно используется силиконовый герметик).

Монтаж металлочерепицы: пошаговая инструкция с фото

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Для обустройства кровельной части в последнее время все чаще применяется металлочерепица. Материал поставляется в виде профилированных листов с полимерным покрытием. При желании можно самостоятельно выполнить монтаж металлочерепицы. Пошаговая инструкция поможет это сделать без серьезных ошибок.

Монтаж металлочерепицы: пошаговая инструкция

Работы по укладке фрагментов кровельного покрытия

Содержание статьи

Плюсы и минусы кровельного материала

В основе изделий лежит стальной лист толщиной 0,45-0,55 мм. Он оцинкован и имеет специальное покрытие на основе полимеров. Стоимость продукции может варьироваться в зависимости от толщины металла и типа защитного слоя.

Можно наглядно оценить внешние данные материала

Можно наглядно оценить внешние данные материала

Перечисление достоинств

Выделить в первую очередь необходимо следующие преимущества:

  • эстетическую привлекательность;
  • стойкость к атмосферным воздействиям;
  • доступную стоимость;
  • легкость основных элементов.

Широкие возможности в дизайне обеспечиваются многообразием профилей и цветов

Широкие возможности в дизайне обеспечиваются многообразием профилей и цветов

Обратите внимание! Полимерные покрытия выполняют не только защитную, но и декоративную функцию, так как их цветовая гамма может варьироваться в достаточно широком диапазоне.

Немногочисленные недостатки

Так как листы имеют небольшую толщину при достаточно больших размерах, риск повредить их при небрежном монтаже все же существует. При соблюдении всех правил целостность элементов нарушить сложно.

Чтобы не сломать листы при подъеме, рекомендуется использовать бруски

Чтобы не сломать листы при подъеме, рекомендуется использовать бруски

Другим недостатком является появление шумового эффекта при сильном дожде во время эксплуатации. Однако при правильной звукоизоляции жилого пространства этот минус полностью исключается.

Статья по теме:

Инструменты для монтажных работ

Заранее необходимо приготовить набор инструментов и дополнительных приспособлений для проведения работ:

  • электрические или простые ножницы по металлу;
  • шуруповерт;
  • молоток;
  • механический степлер;
  • рулетка и карандаш;
  • ножовка или циркулярная пила.
Наиболее удобно производить резку металлочерепицы электрическими ножницами

Наиболее удобно производить резку металлочерепицы электрическими ножницами

Обратите внимание! Запрещается резать листы с использованием абразивных кругов, так как высокое температурное воздействие приводит к разрушению не только полимерного, но и цинкового слоя.

Базовый комплект дополнительных деталей

В пошаговой инструкции по монтажу металлочерепицы должны быть упомянуты основные элементы, использующиеся совместно с листами. Они используются в зависимости от конфигурации крыши и эксплуатационных особенностей.

Представлены основные элементы кровельного покрытия

Представлены основные элементы кровельного покрытия

Предлагается взглянуть на список базовых деталей:

  • конек требуется для закрытия верхнего стыка между двумя скатами;
  • торцевая планка необходима для оформления краев со стороны фронтонных свесов;
  • ендова устанавливается в местах совмещения скатов;
  • карнизная планка крепится со стороны водостоков;
  • планка примыкания монтируется при наличии трубы и других выступающих конструкциях;
  • снегозадерживающий элемент нужен для предотвращения сползания снега с крыши.
Пример расположения ендовы на пересечении скатов

Пример расположения ендовы на пересечении скатов

Инструкция по монтажу металлочерепицы: пошаговое выполнение работ

Погрузка и выгрузка изделий может осуществляться вручную, но в ходе работ должно быть привлечено определенное количество человек. Обычно требуется 1 человек на 1,5-2 погонных метра длины листа. То есть при разгрузке металлических фрагментов протяженностью 6 м должно присутствовать 3-4 человека.

Устройство гидроизоляции и фиксация контрольных брусков

Если между стропилами будет укладываться теплоизоляция, то гидроизоляционный материал должен присутствовать в любом случае. Он крепится скобами к несущей части крыши. Полотна расстилаются поперек стропильных ног с напуском не менее 15 см по всем скатам.

Укладка гидроизоляция под обрешетку

Укладка гидроизоляция под обрешетку

Непосредственно по стропилам прибиваются бруски 50х50 мм, обеспечивающие вентиляционный зазор между гидроизоляцией и кровельным материалом. Для фиксации применяются гвозди не менее 90 мм.

Схема, при которой обеспечивается качественная вентиляция

Схема, при которой обеспечивается качественная вентиляция

Правильный монтаж обрешетки под металлочерепицу

В качестве обрешетки обычно используется обрезная доска толщиной 25 мм и шириной 100 мм, но конечный выбор будет зависеть от шага стропил. Элементы крепятся к брускам 50х50 мм при помощи гвоздей длиной не менее 70 мм. Расстояние между досками зависит от длины волны применяемой металлочерепицы.

Шаг обрешетки популярных видов металлочерепицы

Шаг обрешетки популярных видов металлочерепицы

В месте установки конькового элемента рекомендуется установить две планки вплотную друг к другу. Это упростит монтаж конька на металлочерепицу. Таким же образом следует поступить в местах крепления ендов. Нижняя доска обрешетки должна быть выше остальных на высоту волны. Обычно толщины вагонки хватает для компенсации перепада.

Обрешетка готова к укладке кровельного покрытия

Обрешетка готова к укладке кровельного покрытия

Установка деталей, монтирующихся до листов

Для защиты вентилируемого пространства под кровлей от проникновения влаги и уличного мусора выполняется монтаж карнизных планок металлочерепицы. На торцы брусков 50х50 мм дополнительно должна быть закреплена вентиляционная лента.

Карнизная планка фиксируется к обрешетке

Карнизная планка фиксируется к обрешетке

При установке ендовы осуществляется укладка универсального уплотнителя. Нижний край элемента должен находиться на поверхности карнизной доски. При стыке по горизонтали делается напуск не менее 30 см.

Обводка кирпичного дымохода подразумевает вывод гидроизоляционной мембраны не менее чем на 50 мм. В самой трубе проделывается штроба, глубина которой должна составить минимум 15 мм. Вода отводится в ендову, расположенную в непосредственной близости.

Схема обводки дымоходной трубы

Схема обводки дымоходной трубы

Процесс укладки и крепления листов

Все листы необходимо выравнивать по горизонтали с выпуском за обрешетку 50 мм. При фиксации металлических элементов следует придерживаться следующих пунктов:

  • саморез необходимо устанавливать в прогиб волны, где лист прилегает к обрешетке;
  • к нижней доске крепление осуществляется над ступенькой непосредственно через волну;
  • вдоль края ската крепежные детали вкручиваются в каждую волну.
Схема расположения и фиксации листов

Схема расположения и фиксации листов

Инсталляция торцевых планок и конька

Элементы для закрытия торцевых стыков монтируются по направлению от карнизного свеса к коньку. Напуск на соседние планки должен составлять 10 см. Рекомендуемый шаг между крепежными деталями – 35 см.

Боковой край листов закрывается торцевой планкой

Боковой край листов закрывается торцевой планкой

Что касается конька, то он фиксируется в верхний гребень каждой второй волны. При наращивании элементов оставляется напуск не менее 15 см. По всей длине крепится самоклеющаяся уплотнительная лента.

Расположение уплотнителя непосредственно под коньком

Расположение уплотнителя непосредственно под коньком

Дополнительная инструкция по монтажу снегозадержателей на металлочерепицу

Число элементов для удержания снежных сугробов на крыше подбирается с учетом геометрии крыши. В зонах большого скобления снега может быть установлено два ряда металлических профилей. Снегозадержатели пропускного типа являются оптимальным решением для индивидуальных строений. Они крепятся с использованием длинных саморезов к самой обрешетке через кровлю. Расстояние между точками фиксации обычно колеблется в пределах 50-100 см.

Снегозадержатели располагаются по краю скатов

Снегозадержатели располагаются по краю скатов

Заказ кровли из металлочерепицы: цены на работы по монтажу

Если нанимать специалистов, то придется потратить дополнительные средства. Цена на работы по монтажу металлочерепицы за м2 представлена в таблице.

Таблица 1. Средняя стоимость работ по монтажу металлочерепицы

Наименование операцииСтоимость в рублях
Монтаж кровельного покрытия на крышах простой конфигурации за квадратный метр230
Монтаж кровли на крышах сложной конфигурации за квадратный метр270
Устройство гидроизоляции с вентиляцией и обрешеткой за квадратный метр180

Подведение итогов

Если финансовые возможности не позволяют нанять рабочих, то можно своими руками выполнить монтаж металлочерепицы. Пошаговая инструкция даст возможность ознакомиться с базовой информацией, которая предостережет от ошибок при осуществлении работ.

Видео: монтаж металлочерепицы — подробная видео инструкция



Снегозадержатели располагаются по краю скатов

Экономьте время: отборные статьи каждую неделю по почте

монтаж, как класть на крышу дома, как положить, как ложится, как укладывать, технология

Содержание:

Кровля для дома, выложенная из металлочерепицы, получается надежной и долговечной. Процесс несложен даже для начинающего кровельщика, поскольку данный материал удобен в монтаже и имеет небольшой вес. Перед тем, как укладывать металлочерепицу на крышу дома, следует изучить технику безопасности и нюансы выполнения работы.

металлочерепица укладка и монтаж

Подготовка инструментов и стройматериалов

Для монтажа металлической черепицы нужен такой инструмент:

  • электропила с твердосплавными зубьями;
  • молоток;
  • щипцы, имеющие изгиб на 40°;
  • киянка;
  • шуруповерт плюс насадки для работы с саморезами;
  • ножницы для пароизоляционного материала;
  • строительный степлер плюс скобы к нему;
  • ножницы рычажные и просечные;
  • маркер и измерительный инвентарь;
  • мягкая щетка;
  • эмаль.

как класть металлочерепицу на крышу

Из материалов необходимо подготовить:

  • металлочерепицу, имеющую размер листа 1180х3000 миллиметров, и толщину 0,5 миллиметров;
  • доски 50х100 и 32х100 миллиметров;
  • деревянные бруски 50х50 миллиметров;
  • строительные 10-сантиметровые гвозди;
  • доборные элементы;
  • пароизоляционную мембрану;
  • специальную ленту для проклейки мест стыков.

как положить металлочерепицу на крышу

Когда производится укладка и монтаж металлочерепицы, необходимо обеспечить безопасность выполнения работ. Проще всего задействовать прочный канат, который перекидывают через конек. Один его конец крепят внизу, а второй – обвязывают вокруг туловища монтажника. Лучше использовать профессиональный страховочный инвентарь, например, специальный пояс.

Монтаж металлочерепицы

Существует два способа, как можно обустроить кровельную систему. При этом технология укладки металлочерепицы на крышу отличается незначительно. Если создается теплая кровля, теплоизоляционный материал помещают в пространство, имеющееся между стропильными ногами. При устройстве холодной системы изоляцию помещают на перекрытие.

Технология укладки кровли из металлочерепицы предусматривает проведение работ в несколько основных этапов:

  1. Подготовительные мероприятия.
  2. Монтаж гидроизоляции.
  3. Обустройство обрешетки.
  4. Установка элементов ендовы.
  5. Крепление примыкающих элементов.
  6. Установка карнизной планки.
  7. Монтаж черепицы.

Подготовительные мероприятия

До укладки металлочерепицы шаг за шагом:

  1. Проверяется прямоугольность скатов. Желательно, чтобы разница длин между диагоналями не превышала 2 сантиметра. Если эта величина больше, тогда имеет место перекос скатов, а данное обстоятельство значительно усложнит монтаж.
  2. Выполняется обработка антисептиком. Специальными пропитками и антипиренами покрывают элементы из дерева, из которых состоит стропильная система. После окончания укладки материала кровли это станет невозможным.

Укладка гидроизоляции

Работу делают в такой последовательности:

  1. Сначала укладывается пароизоляционная мембрана. После высыхания всех элементов из древесины рулон раскатывают и ее закрепляют в углах, образованных в местах примыкания соседних скатов. Гидроизоляционный материал располагают горизонтально по стропилам. Полотна мембраны размещают так, чтобы верхняя полоса оказалась над нижней с минимум 10-сантиметровым нахлестом. Места стыков проклеивают лентой. Чтобы в процессе работ мембрана не могла сместиться, ее фиксируют скобами.
  2. Осуществляется крепление пароизоляционного материала с использованием деревянных брусков, прибивая их гвоздями поверх мембраны к ногам стропил.

Обустройство обрешетки

Рабочий процесс предполагает следующие действия:

  1. Мембраны крепятся к краю карниза. Для этого вдоль карнизного свеса прибивают одну на другую 2 доски размером 50х100 миллиметров и выводят на их поверхность край пароизоляционного материала.
  2. Набивается обрешетка. Для обеспечения одинакового промежутка между досками, используют сделанный собственноручно шаблон, к примеру, из обрезка доски. Поверх ранее прибитых брусков создают обрешетку из досок размером 32×100 миллиметров с промежутком не больше 30 сантиметров.
  3. Завершается укладка обрешетки. На коньке с каждой из сторон ската дополнительно прибивают по одной доске обрешетки.

Как положить элементы ендовы

На данном этапе необходимо соблюдать определенную последовательность:

  1. Монтируется нижняя планка. На внутреннем изломе кровельной системы в месте примыкания скатов крепят нижнюю планку, которая нужна для обеспечения стока осадков с прилегающей черепицы. При монтаже секций соблюдают минимум 10-сантиметровый нахлест. Работу начинают с нижней секции так, чтобы затем наложить на нее верхнюю секцию.
  2. Устанавливается верхняя планка. После укладки основной части листов металлочерепицы поверх нижней планки монтируют верхнюю планку, пользуясь для фиксации саморезами. Главное их не перетянуть - для этого оставляют зазор между листом материала и планкой.

Крепление примыкающих элементов шаг за шагом

Монтируют такие элементы:

  1. Нижняя планка. Ее прикрепляют к обрешетке с заступом на нижний конец трубы.
  2. «Галстук». Металлический лист, имеющий отбортовки по краям для отвода осадков, заводят под планку. Этот элемент направляют или вплоть до карниза к системе водостока, или к ендове, когда скат большой.
  3. Боковые планки. Их монтируют с заступом на нижнюю из планок.
  4. Верхняя планка. Чтобы ее установить, делают заступ на боковые планки.
  5. Черепица. Вокруг смонтированного примыкания выкладывают листы материала, двигаясь снизу вверх.
  6. Внешняя отделка. После завершения монтажа черепицы, внешние планки фиксируют на саморезы. Делают работу в той же последовательности, как и в случае с внутренними планками. Место, где они примыкают к трубе, изолируют, используя битумную ленту.

как ложится металлочерепица

Чтобы в дальнейшем не появлялось протечек, нужно правильно смонтировать планки примыкания:

  1. Сначала делается разметка. Планку помещают на трубу и маркером проводят линию.
  2. Нарезается штроба. Согласно разметке болгаркой или штроборезом режут штробу. Щеткой выметают из нее пыль.
  3. Устанавливаются планки. В штробу помещают загнутый край планки. Другой ее конец крепят к обрешетке через каждые 25 сантиметров саморезами.
  4. Герметизируется место примыкания планки к трубе. Для этого используют битумный или кровельный силиконовый герметик. После его высыхания зону примыкания проклеивают битумной лентой.

Укладка металлочерепицы на ломаную крышу связана с некоторыми дополнительными сложностями, они объясняются наличием внутренних стыков между соседними скатами, поэтому в данном случае для обеспечения герметичности выполняют примыкание к стенам и каналам вентиляции, делают внутренний фартук.

Установка карнизной планки

До того, как положить металлочерепицу на крышу:

  1. Крепятся держатели. На нижнюю дощечку обрешетки монтируют крепление для водосточных желобов. Иногда карнизную планку устанавливают без них, для чего задействуют короткие держатели. Их монтируют не на обрешетку, а на лобовую доску.
  2. Устанавливается карнизная планка. Ее нижний край фиксируют так, чтобы он захватил крепления держателей. Верхний конец планки закрепляют саморезами на первой из досок обрешетки на расстоянии 30 миллиметров от ее продольного края. Карнизную планку монтируют сверху держателей.
  3. Обустраивается пароизоляция. Край планки проклеивают соединительной лентой СП-1. Пароизоляционную мембрану выводят на край и прикрепляют к ней.

Как класть черепицу на крышу из цельных листов

Чтобы кровля прослужила долго, нужно знать, как ложится металлочерепица на скат, для чего можно воспользоваться подробной инструкцией.

Процесс монтажа сплошного листа размером от конька до карнизной планки предполагает следующий вид работ:

  1. Подготавливается материал. Лист помещают на ровную поверхность и при помощи маркера намечают линию реза. При помощи ручных ножниц, а лучше электроинструмента, режут лист согласно разметке.
  2. Окрашивается срез черепицы. Материал нужно по максимуму защитить от коррозийных процессов.
  3. Примеряется и крепится первый лист. Необходимо знать, как правильно положить металлочерепицу правильно. Его нужно поднять на обрешетку и выровнять относительно конька и края ската. Когда решена задача, как выставить первый лист металлочерепицы, материал закрепляют на обрешетке саморезами с использованием EPDM прокладки. Фиксируют покрытие кровли в месте, где волна опущена и максимально примыкает к обрешетке. Саморезы вкручивают в шахматном порядке через волну.
  4. Крепятся остальные листы. После первой листа приступают к монтажу остального материала. Второй и последующий лист укладывают так, чтобы соблюдался перехлест металлочерепицы – их края должны заходить под уложенный ранее фрагмент. Таким образом, предыдущий лист находится над следующим за ним.

как укладывать металлочерепицу на крышу дома

Кроме цельных листов, часто используют их куски. Сначала монтируют первый ряд, а затем сверху на него укладывают второй ряд, соблюдая 15-сантиметровый напуск. Необходимо лишь знать, как стелить металлочерепицу на крышу в таком случае, чтобы не испортить материал.

Техника безопасности

При укладке металлического покрытия для кровель нужно соблюдать все требования, предъявляемые к технике безопасности:

  1. Листы черепицы поднимают на высоту исключительно по наклонным направляющим. Нельзя, чтобы человек находился в это время под ними, поскольку данная зона опасна для жизни.
  2. Перемещение черепицы с использованием канатного зацепа запрещено на объект, высота которого превышает один этаж. Возможно неконтролируемое раскачивание листов в случае порыва ветра.
  3. Работать с металлочерепицей разрешается в перчатках, чтобы не травмироваться острыми краями.
  4. Монтаж и подъем черепицы нельзя делать в одиночку. Мастеру должны помогать 1 – 2 человека.
  5. Кровельщику при работе на высоте нужно воспользоваться страховочным поясом и тросом.
  6. Прежде, как класть металлочерепицу на крышу, необходимо удостовериться, что кровельная обрешетка держится прочно.
  7. Установку кровельного покрытия осуществляют в безветренную погоду.
  8. Перемещаться по листам черепицы при проведении монтажа необходимо над обрешеткой осторожно, надев мягкую обувь и наступая в прогиб волны.

Ошибки при укладке металлочерепицы

Начинающие кровельщики чаще всего допускают следующие ошибки:

  1. Крепление снегозадержателей саморезами для монтажа металлической черепицы. Подобная ошибка приводит к тому, что под весом снежной массы снегозадержатели срывает. Обычно в комплект к данным элементам из расчета на каждую секцию входит около десятка саморезов М8×50. Крепежные детали с меньшим диаметром, используемые для укладки черепицы, использовать не следует. В том случае, когда кровельный материал устанавливает наемная бригада монтажников, владельцу дома нужно проверить сделанную работу. Дело в том, что часто работники для фиксации снегозадержателей задействуют кровельные саморезы, поскольку им не хочется менять на шуруповерте насадку.
  2. В местах примыкания покрытия кровли к дымоходу остается зазор. Эта недоработка приводит к проникновению влаги внутрь кровельного пирога. Выполняя обход трубы, нужно, чтобы пристенный профиль и герметик находились на одном уровне с внешним фартуком, который необходимо делать максимально плотно прилегающим к поверхности дымоходной конструкции. При неправильно выполненном монтаже, например в случае использования битумного скотча, устранение проблемы получится временным. Подобные герметики в результате постоянного перепада температуры со временем отойдут, и возникнет щель.
  3. Наличие зазоров в месте примыкания черепицы к ендове. Как и в предыдущем случае, появление крупных щелей является результатом халатного отношения к своей работе кровельщиков. Подобные ошибки приводят к обязательному проникновению осадков внутрь кровельного пирога, что значительно сокращает срок эксплуатации кровельной конструкции.
  4. Возникновение коррозийных процессов на линии реза. Причина появления данного недостатка – резка металлочерепицы болгаркой с отрезным диском для работ по металлу. Данную ошибку чаще всего допускают начинающие кровельщики, которые не желают приобретать специальный инструмент. Процесс, связанный с резкой металла при помощи диска, вращающегося со значительной скоростью, завершается перегревом полимерного покрытия, предохраняющего черепицу от коррозии. В результате лист в месте реза начинает ржаветь, при этом покрытие  постепенно исчезает.
  5. Искривление кровельного материала в результате хранения. Если черепица была приобретена заранее и уложена в штабеля неправильно, листы могут искривиться. В итоге с укладкой и выравниванием металлочерепицы возникнут трудности. На эту работу нужно будет затратить немало времени, а возможно, придется материал приобретать заново. Чтобы черепица не подвергалась деформации, высота штабеля для ее складирования не должна быть более70 сантиметров. Если материал хранится больше одного месяца, штабеля разбирают и перекладывают их в обратной последовательности.
  6. Саморезы были перетянуты или не дотянуты. Подобную ошибку обычно допускают начинающие монтажники, у которых отсутствует соответствующий опыт. Когда саморез не докручен, в отверстие начнет проникать вода и коррозийного процесса не удастся избежать. Если крепежный элемент перетянут, то защитное покрытие повредится и в этом месте возникнет коррозия металла.



About Author


admin

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
