Как вставить замок в межкомнатную дверь

Чтобы по квартире не разгуливали сильные сквозняки, а также просто для того, чтобы человек всегда мог иметь возможность на какое-то время «изолировать» собственное пространство для полноценного отдыха, правильным решением будет установить замки на межкомнатные двери. Сделать это не так уж и сложно, имея подходящие инструменты и базовые навыки работы с ними.

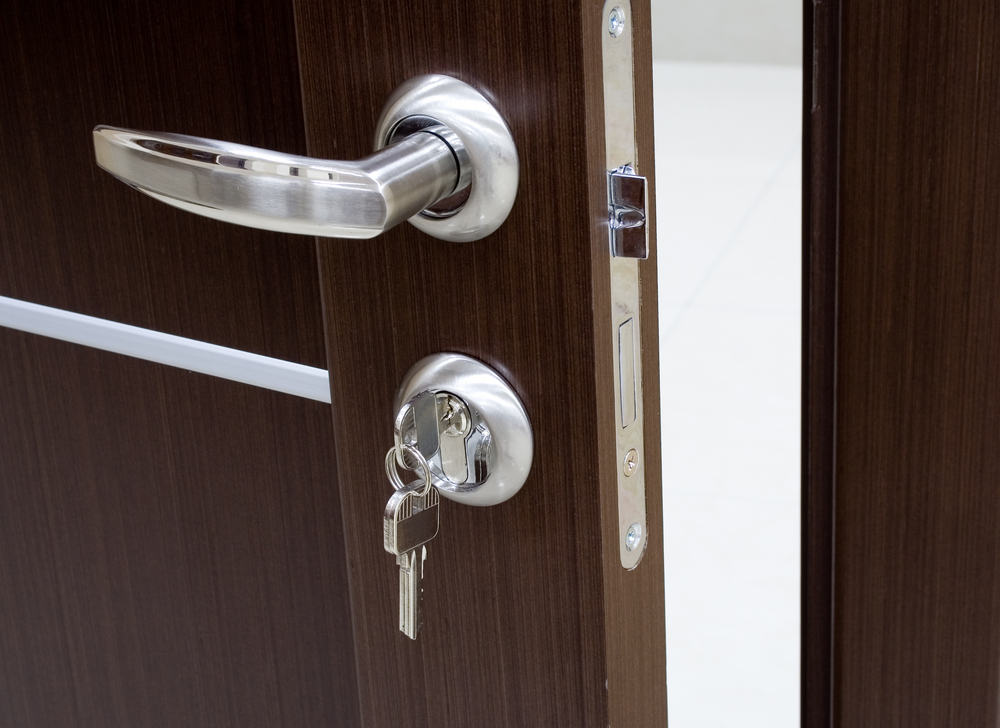

Как вставить замок в межкомнатную дверьКак вставить замок в межкомнатную дверь

В этой публикации как раз и поговорим, как вставить замок в межкомнатную дверь самостоятельно, не прибегая к вызову мастера. Будут рассмотрены разные модели запирающих устройств, что, кстати, возможно, позволит еще и определиться с выбором наиболее подходящей модели.

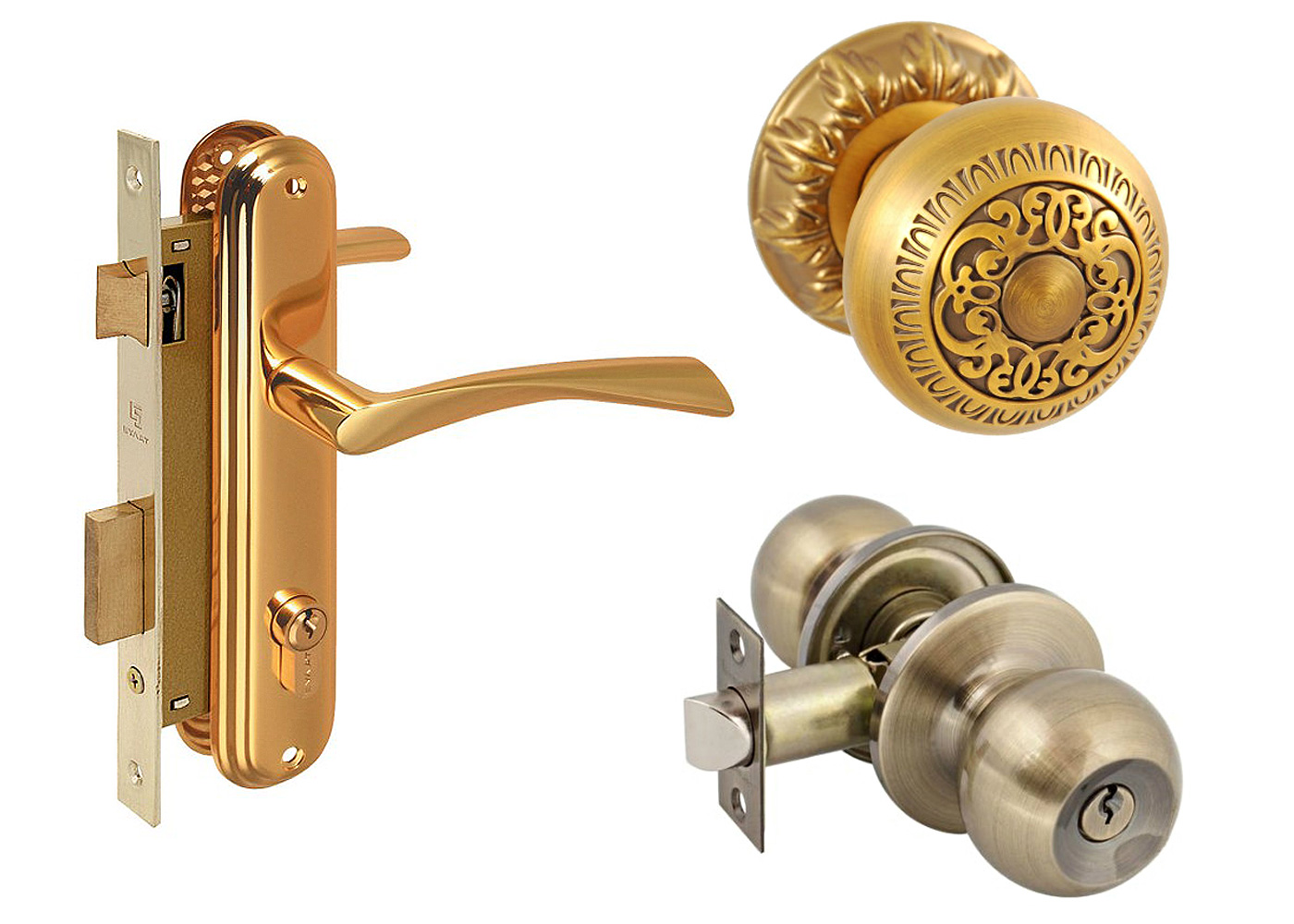

Разновидности межкомнатных замков

Наиболее популярными для межкомнатных дверей являются, пожалуй, простые замки-защелки с ручками, расположенными с обеих сторон. Однако, бывают различные жизненные ситуации, при которых появляется необходимость установить в дверное полотно более надежные запорные устройства. Поэтому далее будут рассмотрены различные варианты, из которых можно сделать выбор подходящей модели.

Итак, сегодня в продаже можно найти следующие разновидности замков:

  • Фалевый замок (обычная ручка-защелка).
  • Ручка-защелка с фиксатором.
  • Врезной замок.
  • Накладной замок.
  • Магнитный замок.
  • Сувальдный замок.
  • Простейшие шпингалет и щеколда.

Чтобы иметь представление о выше названных конструкциях, их стоит рассмотреть более подробно. И начать, наверное, необходимо с самых простых из них.

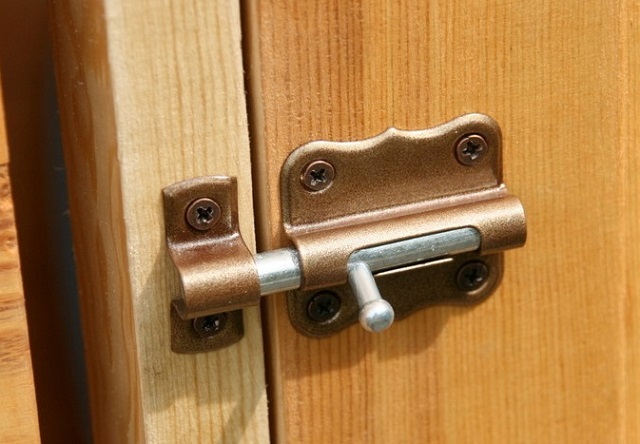

Шпингалет

Шпингалет — это самое простое устройства для закрытия дверей. Чаще всего его устанавливают в туалете или ванной. Такой замок прост как в установке, так и в эксплуатации, поэтому, несмотря на свою примитивность, до сих пор пользуется большим спросом у потребителей.

 Установка шпингалета не требует сложных инструментов — достаточно иметь под рукой шуруповерт или обычную отвертку и несколько саморезов.Установка шпингалета не требует сложных инструментов — достаточно иметь под рукой шуруповерт или обычную отвертку и несколько саморезов.

Удобство этого устройства состоит в том, что с его эксплуатацией справится даже ребенок. Шпингалеты могут устанавливаться как с одно стороны двери (изнутри помещения – чтобы можно было закрыться, так и с обеих – чтобы дверь не хлопала при сквозняках.

Щеколда

Щеколда — это несложное устройство, которое позволяет закрыться в комнате изнутри. Этот замок представляет собой ригель (пластину или стержень), который поступательно перемещается влево вправо с помощью поворота специальной ручки.

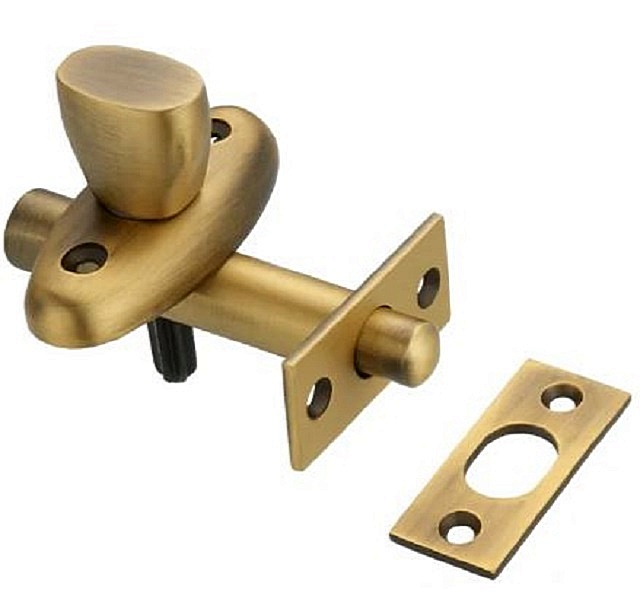

Современная механическая щеколда врезного типа для межкомнатных дверейСовременная механическая щеколда врезного типа для межкомнатных дверей

Щеколду можно назвать самым простым устройством после шпингалета. Существуют разные модели задвижек — большинство из них просто закрепляется на поверхности полотна двери. Но существует и такие конструкции, которые врезаются в торец двери.

Щеколды также могут быть установлены и на входную дверь в качестве вспомогательного запирающего устройства.

Накладной замок

Накладной замок прост по конструкции и монтажу, поэтому спрос на такие изделия не падает. Однако, эти модели редко устанавливают на межкомнатные двери — чаще они используются в роли второго (третьего) замка на входе в квартиру. Тем не менее, подойдет это запирающее устройство и для, например, коммунальной квартиры, когда в разных комнатах проживает несколько семей.

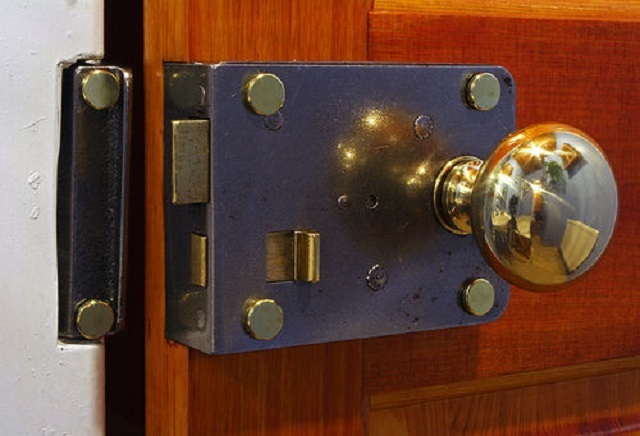

Накладной замок – прост в установке, так как требует минимальной выборки древесины из дверного полотна.Накладной замок – прост в установке, так как требует минимальной выборки древесины из дверного полотна.

Современные накладные модели оснащаются эстетичным корпусом, поэтому вполне могут стать даже декоративным элементом интерьерного дизайна. Кроме того, они удобны в эксплуатации. Замок не требует сложной врезки — его устанавливают на дверное полотно со стороны закрытия, а для личинки ключа достаточно просверлить всего лишь одно сквозное отверстие нужного диаметра. Глубокой выборки пазов с торца двери – не предполагается.

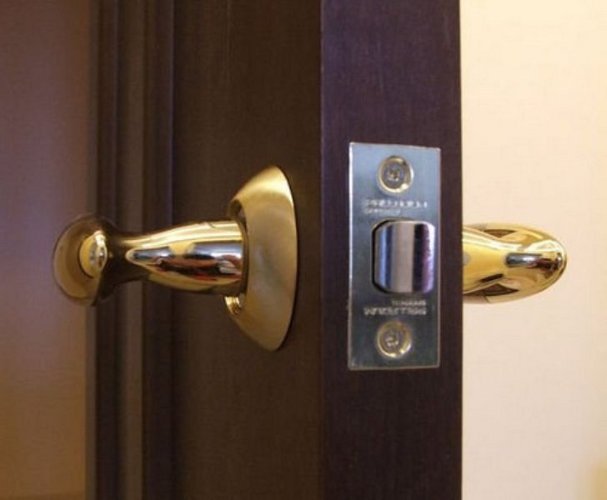

Фалевый замок с ручками

Этот вид замка имеет самый простой механизм и предназначен именно для установки в межкомнатные двери. Его конструкция состоит из цилиндра, металлического или пластмассового язычка и ручек, с помощью которых происходит управление язычком.

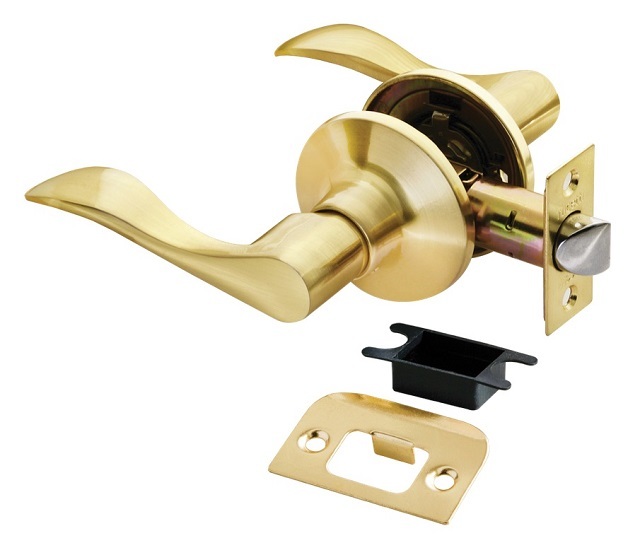

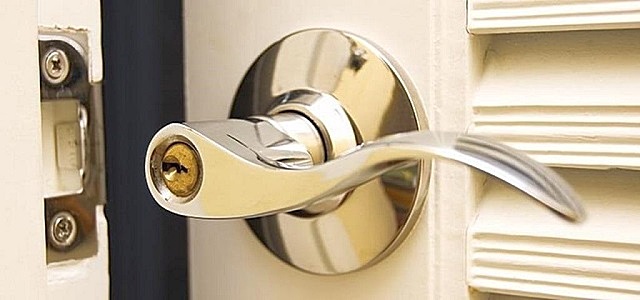

Фалевый замок для межкомнатной двери.Фалевый замок для межкомнатной двери.

Замок прост и надежен в эксплуатации и может иметь разнообразное дизайнерское оформление, поэтому его можно подобрать для любого стилевого оформления двери. Недостатком этой конструкция является то, что дверь с любой стороны может быть открыта простым нажатием на ручку. То есть язычок нельзя зафиксировать в одном положении, и чтобы появилась возможность «изолироваться» в помещении потребуется установка еще шпингалеты или щеколды.

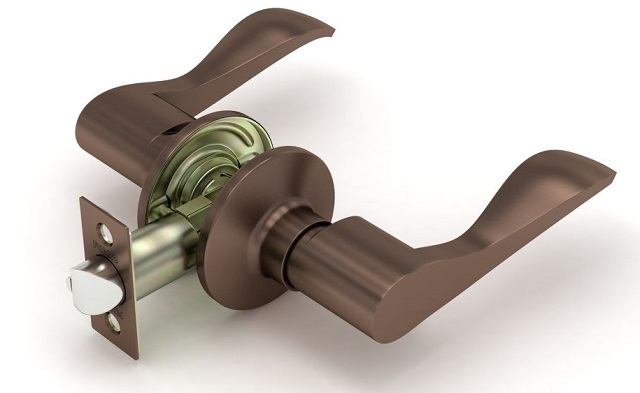

Замок-защелка с фиксатором

Конструкцию этого замка можно назвать очень схожей с обычной защелкой, но отличается она тем, что оснащена фиксатором, который блокирует открывание двери. Этот тип замков подразделяется на кнопочный и рычажный варианты. Рычажный, надо сказать, отличается большей практичностью и надежностью. Кнопочный замок — не менее надежен, но при возникновении сквозняка дверь может при сильном захлопывании может случайно заблокироваться. Правда, как правило, с внешней стороны предусматривается возможность аварийного открытия, на всякий случай.

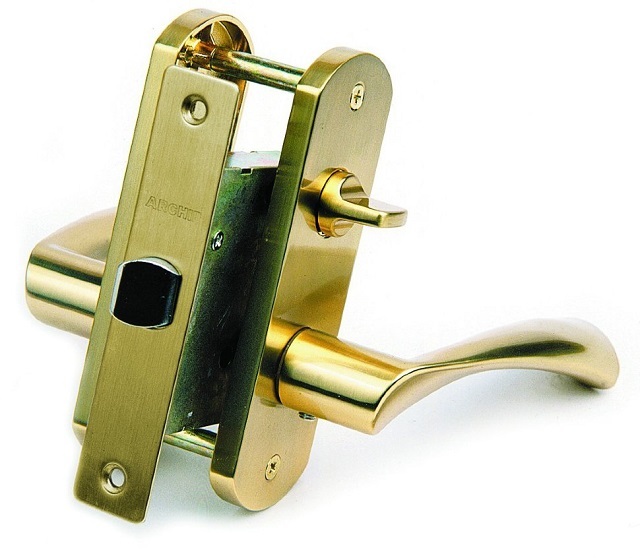

Замок-защелка с фиксатором.Замок-защелка с фиксатором.

Замок, оснащенный фиксатором, имеет ряд преимуществ — это несложный монтаж, простая конструкция и большой ассортимент моделей. Он является оптимальным вариантом для межкомнатных дверей, так как позволяет закрыться в комнате, если появилась необходимость уединиться.

Приобретая такое изделие, следует проверить плавность хождения язычка и его возвращение внутрь двери при повороте ручки. Если язычок не уходит полностью в дверное полотно, значит, пружина замка работает недостаточно хорошо.

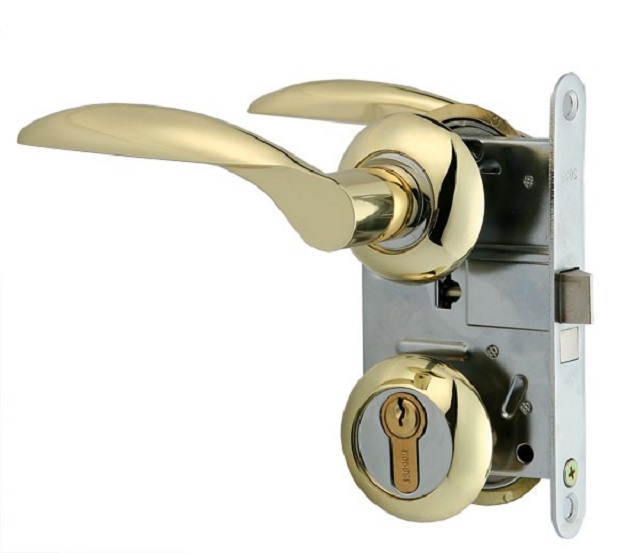

Врезной замок

В некоторых случаях, например, если в квартире проживает две семьи, для межкомнатных дверей требуется замок, который при необходимости закрывается на ключ. Для этой цели подойдет врезная модель запирающего устройства, оснащенного личинкой для ключа. По внешнему виду она походит на замок для входных дверей и имеет такой же, но более простой и менее прочным ко взлому механизм.

Врезной замок, который в ряде случаев подойдет для межкомнатных дверей.Врезной замок, который в ряде случаев подойдет для межкомнатных дверей.

Цилиндр замков для внутриквартирного применения может быть двух видов — это «ключ-вертушка» и «ключ-ключ». В первом случае, зайдя в комнату, в личинку не придется вставлять ключ, чтобы закрыться — необходимо просто повернуть вертушку.

Этот тип замков, благодаря своей несложной конструкции, достаточно надежен и долговечен.

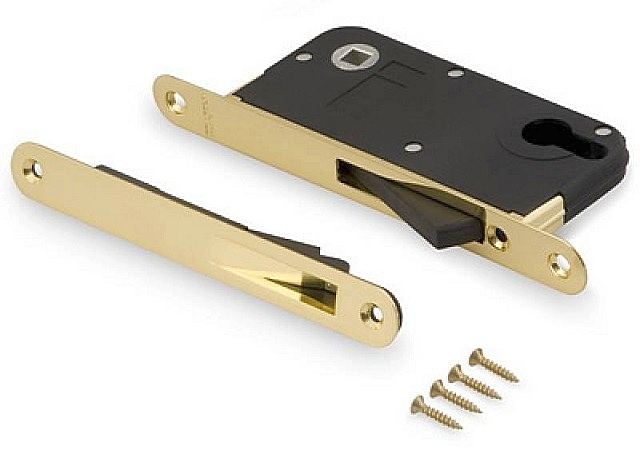

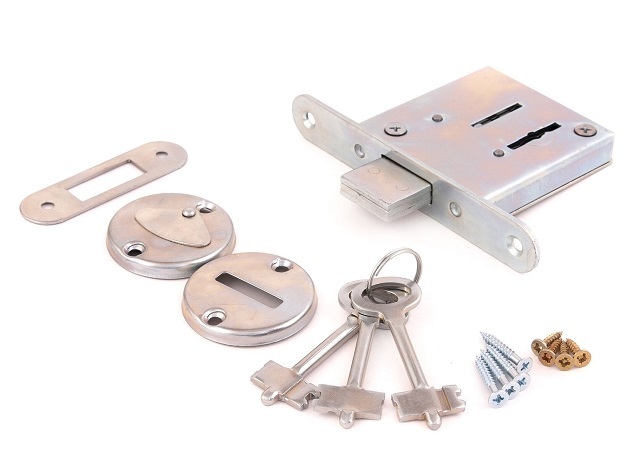

Врезной сувальдный замок.Врезной сувальдный замок.

Сувальдный замок тоже относится к категории врезных устройств, он отличается своей надежностью и высокой степенью защиты. Применяется этот вариант запирающего устройства как для входных, так и внутриквартирных дверей. Для фиксации язычка-засова в этих моделях используются пластины-сувальды, имеющими различные по форме пазы. Для каждой из сувальд предназначается конкретная бороздка, нанесенная на ключ. Замок может быть открыт только в том случае, если пластины займут правильное положение, освободив проход для движения ригеля. Такие замки на внутренние двери часто устанавливаются в офисных зданиях – в жилых помещениях их применяют крайне редко.

К недостаткам врезных замков можно отнести относительную сложность монтажа, а также зависимость выбора устройства от толщины двери, так как для него придется выбирать с торца в полотне глубокий и довольно высокий паз.

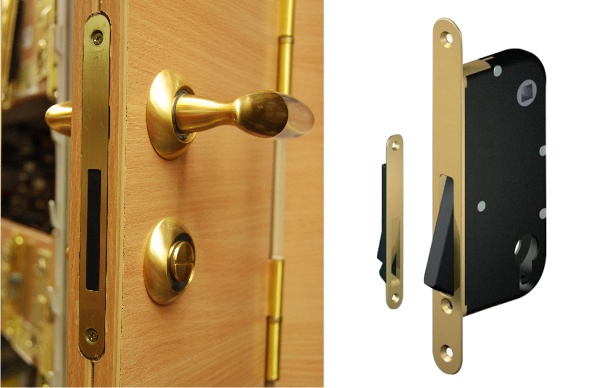

Магнитный замок

Надо сказать, что немногие знакомы с таким механизмом, как магнитный замок. А между тем – он очень хорошо подходит для закрывания спален и детских комнат, так как он работает практически бесшумно.

Магнитный замок для межкомнатной двери – ригель самостоятельно заходит в гнездо при закрывании, а для его обратного вытягивания прикладывается усилие через рукоятку.Магнитный замок для межкомнатной двери – ригель самостоятельно заходит в гнездо при закрывании, а для его обратного вытягивания прикладывается усилие через рукоятку.

Принцип работы магнитных замков можно сравнить с магнитами, устанавливаемыми на дверцах шкафов. Состоит устройство из двух магнитных или же магнитной и стальной накладки, одна из которых закрепляется на дверной коробке, другая – монтируется в полотно. При закрывании двери, расстояние между магнитами сокращается, и они притягиваются друг к другу, удерживая полотно в дверной коробке до разблокировки замка.

Открывается механизм поворотом ручки или даже просто надавливанием на дверь с приложением усилия. При открывании полотна расстояние между магнитами естественным образом увеличивается, поэтому прекращается их взаимодействие.

Благодаря простой конструкции магнитные замки отличаются долговечностью и удобством эксплуатации.

К преимуществам этих видов конструкций можно отнести следующие моменты:

  • Замки не оснащены подпирающей пружиной, которые устанавливаются во всех остальных видах замков и является «ахиллесовой пятой» — нередко или ослабевает, или волосностью выходит из строя.
  • Отсутствие язычка упрощает эксплуатацию механизма.
  • Дверь открывается бесшумно, что особенно важно для детских комнат.
  • Большинство замков имеют стандартные размерные параметры, поэтому подходят для разных типов дверей.
  • Магниты при взаимодействии между собой выполняют роль еще и роль доводчика полотна.

Существует несколько разновидностей магнитных устройств — это пассивный, электромагнитный и оснащенный ригелем вариант.

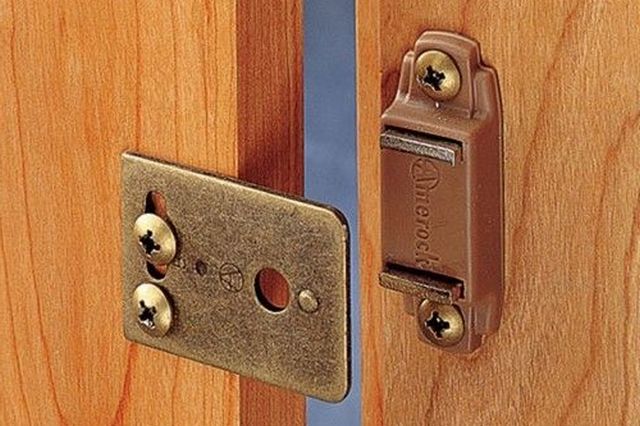

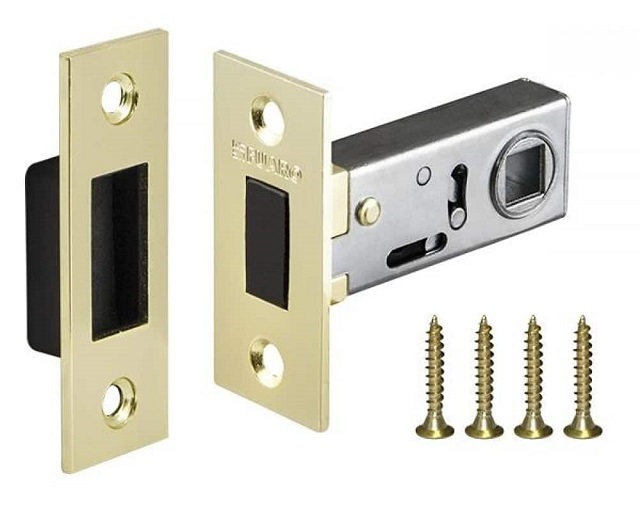

Простейший магнитный фиксатор двери пассивного действияПростейший магнитный фиксатор двери пассивного действия
  • Пассивная конструкция замка состоит из магнита, устанавливаемого на дверь и металлической пластины, закрепляемой на дверную коробку. При приближении двух элементов друг к другу между ними образуется магнитное поле, благодаря которому полотно фиксируется в коробке. Чтобы открыть дверь, закрытую с помощью магнита, необходимо приложить немалое усилие. Такие замки часто монтируют на раздвижные двери или двери-гармошки.
Магнитный ригельный замок.Магнитный ригельный замок.
  • Замок, оснащенный ригелем, имеет достаточно сложную конструкцию. В нее, кроме магнита, входит механическая часть. Внешне такие модели практически не отличаются от обычных запирающих устройств, но, в отличие от них, магнитный замок не имеет прижимной пружины. Ригель (язычок) изготавливается из намагниченного металла и при закрывании двери самопроизвольно входит в паз планки, закрепленной на дверной коробке. Открывание двери происходит после нажатия на ручку, в этот момент магниты механически разводятся, ригель стягивается в корпус замка.

Этот тип магнитных замков отличается высокой надежностью, поэтому пользуется популярностью у потребителей.

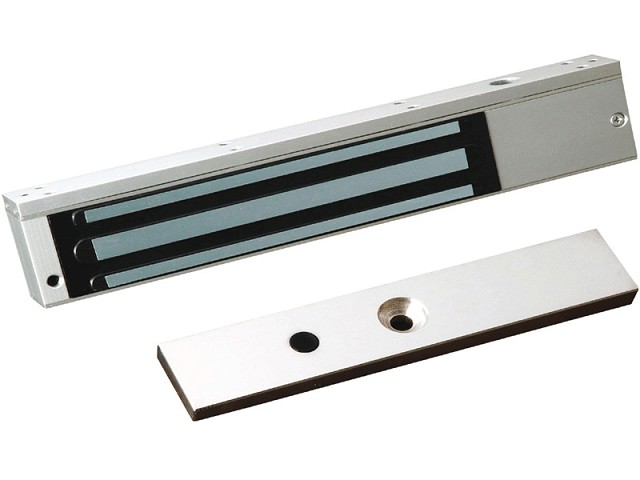

Электромагнитный замок.Электромагнитный замок.
  • Электромагнитные механизмы чаще всего устанавливаются на входе в квартиру, но при желании и финансовых возможностях можно установить и на внутриквартирные двери. Этот вариант запорного устройства может открываться с помощью карточки, ключа или же пульта управления. Правда, подобный замок способен работать только при подключении его к источнику электропитания — без электричества замок не действует.

В конструкцию замка входит магнитная его часть и ответная планка. В запертом состоянии подаваемое питание генерирует электромагнитное поле высокой напряженности, и дверь открыть невозможно. Для открытия специальный ключ, карточка или нажатие на кнопку на определенное время прерывает подачу питания на катушку электромагнита —поле исчезает, полотно не притягивается к ответной планке.

Замок отличается бесшумной работой и надежностью при наличии бесперебойного питания. К недостаткам этих моделей можно отнести их высокую стоимость и внушительные размеры. И, по большому счету, для межкомнатных дверей это все же выглядит излишеством.

Самостоятельная установка межкомнатного замка

Инструменты для работы

Естественно, если решено установить замок самостоятельно, то придется подготовить некоторые инструменты, список которых приведен ниже:

  • Измерительные приспособления — рулетка (линейка) и строительный угольник.
  • Простой карандаш для выполнения разметки.
  • Канцелярский ножик.
  • Стамески шириной в 10 и 20 мм.
  • Электрическая дрель с набором сверл. Так, для показанного ниже типа замков потребуется перьевое сверло шириной 22÷23 мм, обычные сверла по дереву диаметром в 3 и 10 мм, сверло-коронка диаметром 50÷54 мм, в зависимости от конкретной модели.
  • Молоток.
  • Шуруповерт.

Установка межкомнатного замка-защелки с фиксатором

В этом разделе будет рассмотрен монтаж замка-защелки, так как он самый распространенный вариант, используемый в межкомнатных дверях. Следуя пошаговой инструкции, установить замок в дверное полотно большинству хозяев не составит труда. Не стоит торопиться – особое внимание уделяется точности разметки, иначе может случиться, что механизм попросту не будет работать.

Проще всего установить замок в деревянную дверь. Сложнее, если полотно изготовлено из МДФ-плиты. Натуральная древесина, в отличие от других материалов на ее основе, легче сверлится и не крошится, сохраняя заданную форму. Если дверь выполнена из МДФ, а опыта в установке замков нет, то для гарантированного результата лучше доверить монтаж запирающего устройства мастеру.

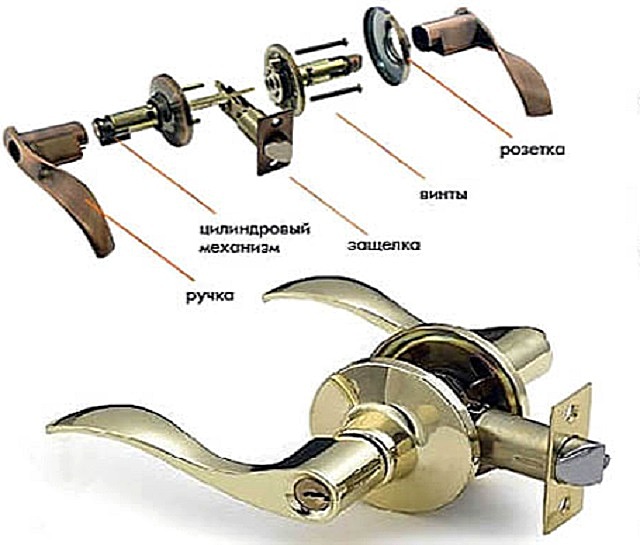

Конструкция замка-защелки с названием деталей.Конструкция замка-защелки с названием деталей.

Все необходимые детали должны входить в комплект приобретенного механизма – это обязательно проверяется при приобретении.

В данном случае в набор входят следующие детали:

  • Две ручки. У этой модели им придана Г-образная форма, но в других модификациях они могут быть и шарообразными.
  • Цилиндровый запирающий механизм: с одной стороны обычно – под ключ, с другой – под ручной стопор.
  • Крепежные винты, соединяющие расположенные на противоположных сторонах двери цилиндровые механизмы.
  • Защелка-язычок в корпусе со своим пружинным механизмом».
  • Две декоративные розетки, закрывающие цилиндровые механизмы и крепежные винты.
Замок-защелка, установка которого будет рассмотрена в таблице.Замок-защелка, установка которого будет рассмотрена в таблице.

Ниже в таблице показан пошагово процесс установки подобной модели:

ИллюстрацияКраткое описание выполняемых операций
Замок-защелка, установка которого будет рассмотрена в таблице.Первое, что необходимо сделать — это очень внимательно изучить инструкцию по сборке и установке замка, предоставленную его производителем.
Как правило, такой «мануал» входит в общий комплект поставки.
Замок-защелка, установка которого будет рассмотрена в таблице.Далее, следует вытащить из упаковки все детали механизма и попробовать собрать их в общую конструкцию — пока «на коленях», то есть вне двери. Это поможет до конца понять принцип соединения и взаимодействия всех деталей и узлов замка.
Кроме этого, сразу же подготавливаются все инструменты, необходимые для работы. На этой иллюстрации показаны стамеска и перьевое сверло.
Замок-защелка, установка которого будет рассмотрена в таблице.Как уже было сказано выше, потребуется сверло-коронка для высверливания в двери сквозного отверстия для установки цилиндрового механизма. Это отверстие затем будет прикрыто розетками ручек.
Замок-защелка, установка которого будет рассмотрена в таблице.Чтобы быть уверенным, что коронка подойдет к выбранной модели, стоит приложить ее к одной из частей замка.
Понятно, что вырезаемое коронкой окно должно быть меньше диаметра розеток, но достаточное для механизма и для стягивающих две половины замка винтов.
Замок-защелка, установка которого будет рассмотрена в таблице.Следующий этап — это разметка двери, и к нему следует подойти максимально ответственно. Если с высотой установки замка можно допустить погрешность – это не повлияет на его работоспособность, то определение точки – центра (оси) установки цилиндрового механизма должно быть определено предельно точно.
Как правило, замки в межкомнатных дверях устанавливаются на высоте в 900÷1100 мм от низа двери. В первую очередь на полотне откладывается именно это расстояние и отмечается карандашом.
Именно на этом горизонтальном уровне будут наноситься и все остальные точки разметки.
Замок-защелка, установка которого будет рассмотрена в таблице.От намеченной точки проводятся строго горизонтальные линии по лицевой поверхности дверного полотна и по его торцу. Для этого следует обязательно воспользоваться угольником, так как даже совсем небольшая ошибка чревата невозможностью последующей установки замка или необходимостью разделывать вширь отверстия, что может испортить внешний вид двери в итоге.
Далее, от угла на этой намеченной линии откладывается необходимое (указанное в инструкции по установке) расстояние и намечается центр сквозного круглого окна для размещения механизма замка.
Иногда задача упрощается – производитель прикладывает к инструкции полноразмерный бумажный шаблон, и ошибиться с центром этого окна – сложно.
Замок-защелка, установка которого будет рассмотрена в таблице.На торцевой стороне на нанесённой линии необходимо найти и точно отметить середину толщины двери.
Замок-защелка, установка которого будет рассмотрена в таблице.Следующим шагом в торце полотна с помощью дрели и перьевого сверла шириной в 22 мм высверливается отверстие на указанную в инструкции глубину.
Эта глубина должна позволить свободно войти в получающееся гнездо цилиндрическому корпусу защелки, с учетом того, что монтажная планка этого механизма будет утапливаться в дерево на торце двери.
Очень важно сверление производить, держа дрель ровно под прямым углом относительно плоскости торца, чтобы гнездо не увело в сторону.
Замок-защелка, установка которого будет рассмотрена в таблице.Далее, в патрон дрели зажимается сверло-коронка.
Центр сверла устанавливается в точке, отмеченной на основной плоскости полотна, и начинаются сверление.
Процесс продолжается до тех пор, пока центральное сверло коронки ни выйдет с обратной стороны двери.
Замок-защелка, установка которого будет рассмотрена в таблице.Затем сверло устанавливается в образовавшееся с другой стороны двери отверстие, и снова производится сверление. На этом этапе работа производится до тех пор, пока в полотне ни образуется сквозное отверстие.
Если же попытаться просверлить такое круглое сквозное окно за один проход, только с одной стороны, то почти наверняка зубья коронки на выходе из древесины выломают верхние слои волокон древесины, и края будут крайне неаккуратными.
Замок-защелка, установка которого будет рассмотрена в таблице.Теперь можно произвести примерку защелки.
Ее вставляют в торцевой паз — она должна войти в него полностью.
Если защелка не вошла до конца, то отверстие придется несколько углубить.
В большом сквозном проеме, высверленном коронкой, примерно по его центру, должно оказаться фигурное гнездо, через которое пройдет штырь цилиндрового механизма.
Замок-защелка, установка которого будет рассмотрена в таблице.Крепежная панель защелки очерчивается на торце двери карандашом. Это необходимо сделать достаточно точно, так как по этому контуру будет выбрана часть древесины на толщину панели.
На этом же этапе отмечаются точки отверстий для крепежных элементов, а после снятия защелки в этих точках просверливаются отверстия тонким сверлом (3 мм).
Замок-защелка, установка которого будет рассмотрена в таблице.Далее, берется стамеска шириной в 20 мм и молоток.
режущая кромка устанавливается на линии контура и по стамеске несильно ударяют молотком, так чтобы лезвие вошло в древесину на глубину, примерно равную толщине металлической пластины.
Затем стамеска прижимается к верхнему краю намеченного участка под углом, скошенный краем вниз. И по ней снова слезка ударяют молотком, так как необходимо удалить древесину с отмеченного ранее стамеской участка.
Готовый паз при необходимости слегка дорабатывают стамеской вручную. Должно получиться вот такое ровное по форме и по глубине углубление для монтажной пластины защелки.
Замок-защелка, установка которого будет рассмотрена в таблице.Когда древесина будет выбрана, защелку снова устанавливают в паз.
Пластина должна встать заподлицо с торцом полотна. Если она даже немного выступает – придется снять защелку и доработать паз.
Замок-защелка, установка которого будет рассмотрена в таблице.Далее, защелка фиксируется в пазе саморезами, которые вкручиваются шуруповертом.
Замок-защелка, установка которого будет рассмотрена в таблице.Теперь пришло время установки ручки с одной из сторон. Сначала устанавливается неразборная, то есть та, в которую будут вкручиваться стягивающие обе стороны замка винты.
Цилиндр этой ручки заводится в отверстие, высверленное сверлом-коронкой. При этом центральный сердечник цилиндрового механизма должен пройти через фигурное гнездо механизма защелки
Замок-защелка, установка которого будет рассмотрена в таблице.Затем берется ручка вторая ручка с цилиндровым механизмом.
Ее вместе с розеткой следует снять с цилиндра, использовав специальный ключ, входящий в комплект замка. Ключом поджимается стопор через имеющееся отверстие – и ручка вместе с розеткой снимаются.
Замок-защелка, установка которого будет рассмотрена в таблице.Под розеткой расположена круглая пластина с отверстиями для установки винтов, которые скрепят две ручки между собой.
Замок-защелка, установка которого будет рассмотрена в таблице.Цилиндровый механизм с монтажной круглой пластиной устанавливается с другой стороны двери в просверленному пазе так, чтобы отверстия для крепления совпали с отверстиями в защелке и резьбовыми гнездами, расположенными на ручке, установленной с другой стороны полотна.
Замок-защелка, установка которого будет рассмотрена в таблице.Далее, в каждое из отверстий вкручивается по винту, которые должны стянуть ручки на обеих сторонах двери между собой. Поворотный сердечник замка при этом должен окончательно кинематически связать обе рукоятки и механизм защелки.
Замок-защелка, установка которого будет рассмотрена в таблице.Затем, на цилиндр надевается розетка с ручкой, которая просто прижимается и защелкивается — уже без применения ключа.
Замок-защелка, установка которого будет рассмотрена в таблице.Теперь можно произвести испытание установленного замка.
Если ручки нажимаются легко, без заеданий, а защелка движется одновременно с их нажатием, и после снятия усилия ручка самостоятельно возвращается в исходное положение, то монтаж выполнен правильно.
Замок-защелка, установка которого будет рассмотрена в таблице.Остается только установить в дверную коробку ответную часть замка. Для этого следует выполнить следующие действия:
— нажимается ручка замка и двери прикрывается в дверную коробку;
— на косяк наносятся линии определяющие высоту самой защелки и пластины, через которую происходит ее движение;
— измеряется расстояние от угла торца двери до острого края защелки;
— такое же расстояние откладывается на дверной коробке — это будет начало паза, в который будет заходить защелка;
— по отметкам, сделанным на косяке, необходимо приложить ответную часть замка и обвести ее карандашом;
— после этого с помощью перьевого сверла высверливается центральная зона ответной части замка, а затем тонким сверлом просверливаются отверстия для крепления;
— из косяка так же, как ранее из торца двери, на намеченной границе необходимо выбрать верхний слой древесины на толщину пластины ответной части, так как она должна встать заподлицо поверхностью косяка;
— пластина устанавливается на место и прикручивается саморезами.

На этом монтаж замка-защелки закончен, и дверь можно закрывать. Если все замеры были произведены правильно, то полотно легко зафиксируется замком закрытом положении.

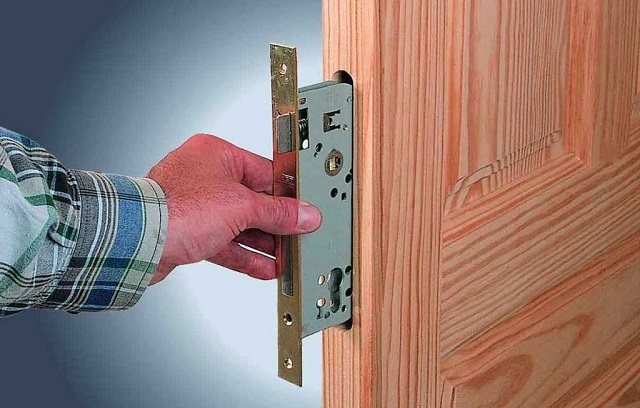

Монтаж врезного замка

Установка врезного замка — это задача несколько посложнее, так как предполагает довольно большой объем выборки древесины при формировании гнезда для корпуса запорного устройства. Однако, и с подобной установкой можно справиться самостоятельно, только придется набраться терпения и делать все очень аккуратно.

Для врезного замка требуется куда более высокий и глубокий паз — это, в принципе, и является основной сложностью монтажа.Для врезного замка требуется куда более высокий и глубокий паз — это, в принципе, и является основной сложностью монтажа.

В таблице ниже будут рассмотрены этапы «инсталляционных» работ по установке врезного замка:

ИллюстрацияКраткое описание выполняемой операции
Для врезного замка требуется куда более высокий и глубокий паз — это, в принципе, и является основной сложностью монтажа.При создании гнезда под врезной замок, работы также начинаются с проведения разметки.
Высота установки замка от пола может варьироваться от 900 до 1100 мм. В демонстрируемом примере ручка замка будет находиться на высоте в 1050 мм от нижнего края двери.
Разметка производится карандашом, при помощи строительного уголка. На торцевой стороне двери отмечаются верхняя и нижняя границы замка, а также передней крепежной пластины.
Кроме этого, на основной плоскости двери точками намечаются места будущих отверстий под установку ручки и личинки под ключ.
В комплекте с замком также может идти полноразмерный бумажный шаблон
Для врезного замка требуется куда более высокий и глубокий паз — это, в принципе, и является основной сложностью монтажа.Вырезать глубокий паз будет намного проще, если выбрать основную часть древесины несколькими рядом расположенными в ряд отверстиями большого диаметра. Поэтому далее определяется середина толщины двери в том месте, где будет врезаться замок, проводится вертикальная осевая линия и намечаются центры отверстий, которые будут просверливаться.
Глубина отверстий должна быть больше, чем глубина корпуса замка на 5 мм.
Чтобы глубина всех отверстий получилось одинаковой, на дрель устанавливают специальный ограничитель. Если его нет, то на сверле можно просто сделать отметку с помощью полоски изоленты.
Диаметр сверла в идеале должен быть равен ширине корпуса замка.
Для врезного замка требуется куда более высокий и глубокий паз — это, в принципе, и является основной сложностью монтажа.Отверстия по намеченным точкам сверлят, начиная сверху, с помощью электрической дрели. Они должны располагаться как можно ближе друг к другу.
При работе сверло необходимо устанавливать и удерживать под прямым углом к торцу двери, иначе замок может встать криво.
Особенно важно ровно просверлить верхнее и нижнее отверстие, которые, в принципе, формируют края верх и низ выбираемого пространства и задают общую форму гнезду.
Для врезного замка требуется куда более высокий и глубокий паз — это, в принципе, и является основной сложностью монтажа.После того как основная часть дерева из паза будет выбрана с помощью сверла, внутреннее пространство необходимо выровнять с помощью стамески и молотка, удалив остатки древесины.
Выровняв стенки, верх и дно паза, в него для примерки устанавливают замок. При необходимости пространство посадочного места подчищается, выравнивается, также при помощи стамески и молотка.
Для врезного замка требуется куда более высокий и глубокий паз — это, в принципе, и является основной сложностью монтажа.Когда гнездо для замка будет готово, необходимо разметить место для передней крепежной пластины. Ее размечают карандашом, потом набивают контур стамеской на глубину толщины планки, так как она должна быть врезана заподлицо с поверхностью торца двери.
Затем, с отмеченного участка выбирается слой древесины — это станет посадочным местом для пластины.
После этого в гнездо следует установить замок и определить на торце точки, в которых будут высверлены отверстия малого диаметра под крепеж. Отверстия просверливаются после того, как замок будет извлечен из паза.
Для врезного замка требуется куда более высокий и глубокий паз — это, в принципе, и является основной сложностью монтажа.Следующим шагом необходимо проделать отверстия для дверной ручки и механизма-личинки под ключ. Центры этих отверстий следует еще раз уточнить с помощью угольника и сверить с размерами, указанными в схеме.
Для сверления используется перьевое сверло необходимой ширины, соответствующей размеру цилиндрового механизма ручки и диаметру личинки.
Сверление производится с одной стороны двери до тех пор, пока конец сверла ни покажется с обратной ее стороны. Это будет точка, в которую необходимо будет установить сверло для встречного просверливания полотна, до стыковки каналов
Для врезного замка требуется куда более высокий и глубокий паз — это, в принципе, и является основной сложностью монтажа.Теперь остается только собрать и закрепить все детали замка в единую конструкцию.
Для этого в гнездо устанавливается замок и фиксируется с торцевой стороны к двери двумя саморезами.
Далее. на своё место вставляется личинка и крепится с помощью винта, идущего в комплекте с замком.
После этого необходимо вставить ключ и проверить работу замка, повернув его на закрывание и открывание.
Если замок работает без сбоев, то можно крепить ручки. Для этого в отверстие вставляется сердечник, имеющий в сечении четырехугольную форму, затем на него с двух сторон надеваются ручки, которые фиксируются на дверном полотне саморезами.
Для врезного замка требуется куда более высокий и глубокий паз — это, в принципе, и является основной сложностью монтажа.Завершающим этапом идет установка ответной пластины на дверной коробке.
Чтобы проще было определить место сверления отверстий для вхождения ригеля и язычка защелки, их торцы густо смазывают зубной пастой. Затем закрывают дверь и поворачивают ключ для выхода ригеля — на дверной коробке отпечатается расположение деталей замка. По этим отметкам и необходимо высверлить отверстия с помощью перьевого сверла, или же выбрать гнездо с помощью стамески и молотка.
Глубина пазов должна быть на 5 мм больше длины ригеля и язычка.
Так как ответная планка должна быть установлена заподлицо с поверхностью короба, ее прикладывают на место установки, обводят карандашом и с этого места выбирается древесину на толщину пластины.
По готовности посадочного места ответная планка устанавливается на место и фиксируется саморезами.
Далее, можно произвести завершающие испытания механизма. Если ригель и язычок при повороте ручки и ключа имеют плавный ход, не упираются в планку и не трутся об него — замок готов к эксплуатации.

Ознакомьтесь с реставрацией дверей своими руками и пошаговой инструкцией, из нашей новой статьи на нашем портале.

*  *  *  *  *  *  *  *

Изучив внимательно инструкцию по установке разных замков, которые чаще всего монтируются в межкомнатные двери, можно без особых сложностей справиться с этой задачей самостоятельно. То есть те деньги, которые могли бы уйти мастеру, останутся в семье

В завершение публикации – видео, в котором мастер очень подробно и доходчиво показывает свою работу по установке межкомнатного замка.

Видео: Мастер-класс по установке замка на межкомнатную дверь

Как врезать замок в межкомнатную дверь – 2 варианта установки для домашнего мастера

Вы заказали установку межкомнатных дверей, но по какой-то причине не врезали в них замки? Не расстраивайтесь, такую работу можно сделать самостоятельно. Далее мы пошагово разберем, как врезать замок в межкомнатную дверь, но так как замки бывают разными, вы узнаете, как правильно врезать замок в 2 вариантах, причем своими руками и с минимальным набором доступного инструмента.

Замки под межкомнатные двери

Врезка замка в межкомнатную дверь своими руками вполне реальная задача для домашнего мастера.

Содержание статьи

Какой вам нужен замок

В профильных отделах от количества разного рода замков и запоров в глазах рябит, тем не менее, конкретно для межкомнатных дверей существует всего 2 вида замков:

  1. Обычная защелка с ручкой, которая призвана просто фиксировать дверное полотно в проеме. Зачастую такие механизмы устанавливаются в службах или на кухне. От конкурентов они отличаются тем, что здесь нет ключей. Максимум на них может стоять поворотный фиксатор;
Замки с фиксаторами

Замки с фиксаторами не предназначены для капитального запирания дверей.

  1. Второй вариант уже можно назвать полноценным замком с комплектом ключей. В квартирах и домах такие замки именно на межкомнатные двери вставляют редко. Чаще такой вид дверного замка используется в офисах, где есть необходимость запирать двери отделов.
Капитальная установка замка в межкомнатную дверь

Капитальная установка замка в межкомнатную дверь предусматривает наличие комплекта ключей.

Относительно недавно на этом рынке появилась такая диковинка как магнитный замок. Вставляется он точно так же, как и обычный, но работает немного иначе. Там установлены 2 магнита, один в замке, второй в ответной планке. При закрывании полотна они притягиваются и двери защелкиваются.

Чтобы открыть такой механизм нужно повернуть ручку или ключ. Решение, безусловно, интересное, но большим спросом у народа не пользуется. Во-первых, цена на магнитный дверной замок выше, а во-вторых, такое автоматическое запирание не всем нравится, плюс к ним притягивается разный металлизированный мусор.

Установка магнитных замков

Установка магнитных замков в межкомнатные двери пока что не пользуется большой популярностью.

Кстати, если вы еще не определились с выбором устанавливаемых межкомнатных дверей, то подробно о размерах, видах и правилах выбора можно узнать «здесь» и «здесь».

Самостоятельная врезка замков в 2 вариантах

С моделями запоров решили, теперь поговорим о том, как установить их самому в межкомнатные двери. Но для начала разберемся с инструментом, благо в обоих случаях набор один и тот же.

Минимальный набор инструмента

Чтобы установить замок в межкомнатную дверь много инструмента не понадобится, плюс весь инструмент относительно недорогой зачастую такой набор есть у каждого домашнего мастера.

  • Электродрель;
  • Шуруповерт или набор отверток;
  • Пара стамесок с жалом 10 мм и 20 мм;
  • Рулетка и карандаш;
  • Нож;
  • Молоток;
  • Перьевое сверло по дереву на 23 мм, а лучше набор перьевых сверил 10 – 25 мм;
  • Коронка по дереву диаметром 50 мм и переходник под электродрель для этой коронки.
Инструмент

Установка замков в межкомнатные двери не требует большого количества дорогостоящего инструмента.

Вариант № 1. Устанавливаем легкую защелку

Начинаем монтаж, как обычно, с разметки. Расстояние от нижнего края дверного полотна до сердцевины замка по правилам составляет 950 мм. В офисных зданиях его желательно придерживаться, дабы пожарник не нервничал, а дома можно поставить на любой высоте.

Стандарт для межкомнатных дверей составляет 950 мм

Стандарт для межкомнатных дверей составляет 950 мм.

Зачастую на таких защелках расстояние от боковой кромки полотна до центра механизма составляет 60 мм. Но этот параметр лучше уточнить в инструкции к механизму, потому как в разных моделях глубина врезки может отличаться.

Данные по глубине врезки замка есть в инструкции

Данные по глубине врезки замка есть в инструкции к нему.

Теперь при помощи угольника или той же рулетки переносим боковую отметку на центр торца дверного полотна и делаем отметку.

Отметку на торец полотна удобней переносить при помощи угольника

Отметку на торец полотна удобней переносить при помощи угольника.

Чтобы просверлить строго горизонтальное ровное отверстие на уже установленной двери, полотно желательно жестко зафиксировать. Проще всего вставить между полом и полотном пару клиньев с обеих сторон. После чего вставляете в дрель перьевое сверло (23 мм) и высверливаете горизонтальное отверстие по длине механизма.

Будьте осторожны, малейший перекос вправо или влево может привести к тому, что сверло выйдет сбоку и безвозвратно испортит полотно.

Отверстие сверлится строго горизонтально в центре торца дверного полотна

Отверстие сверлится строго горизонтально в центре торца дверного полотна.

Чтобы вырезать отверстие на лицевой части полотна нам понадобится коронка по дереву. Вставляете ее в дрель и начинаете сверлить по разметке. Но вначале отверстие высверливается не насквозь, а только до того момента когда центральное сверло коронки выйдет с обратной стороны. После этого вытаскиваете коронку и то же самое проделываете с обратной стороны.

Момент высверливания полотна коронкой с обеих сторон очень важен, если вы попытаете все полотно пройти с одной стороны, то при выходе коронка может серьезно испортить обратную сторону полотна.

Отверстие коронкой прорезается в 2 этапа с обеих сторон

Отверстие коронкой прорезается в 2 этапа с обеих сторон.

Теперь нужно вставить замок в торцевое отверстие и обрисовать периметр замковой планки. Следите, чтобы планка находилась в строго вертикальном положении.

Торцевая разметка

Торцевая разметка.

Ложе под торцевую планку замка вырезается при помощи стамески. Следите чтобы слишком сильно не углубиться, зачастую достаточно 1 – 1,5 мм. Если нечаянно выбрали слишком глубокий паз, то под низ можно подложить кусочек картона или бумаги.

Ложе под торцевую планку замка

Ложе под торцевую планку замка.

Чтобы жестко закрепить механизм его нужно вставить в отверстие и зафиксировать двумя саморезами. Саморезы войдут гораздо лучше, если предварительно накернить точки входа шилом или просверлить отверстия тонким сверлом.

Фиксируем механизм в дверном полотне

Фиксируем механизм в дверном полотне.

В принципе монтаж замка окончен. Теперь вам остается только вставить в механизм ручку. Разборка ручки для модели замка, показанной на фото, есть в инструкции и на видео в этой статье, но такие запоры хороши тем, что под них подходит большинство моделей ручек, ассортимент таких моделей, правила выбора и установка подробно с фото и видео показаны «здесь».

Дверная ручка должна вставляться плотно

Дверная ручка должна вставляться плотно.

Вариант № 2. Ставим капитальный замок

Мы не станем снова пересказывать технику разметки под этот вид замка, так как любые замки в межкомнатных дверях устанавливаются на одной высоте. Но капитальные замки на вису врезать крайне не желательно, поэтому вам нужно будет снять дверное полотно с навесов, после чего поставить и закрепить его торцом вверх.

Для врезка капитального замка полотно лучше снять с навесов

Для врезка капитального замка полотно лучше снять с навесов.

В отличие от простой защелки капитальный замок имеет довольно большой механизм. Паз под него мы будем выбирать при помощи все того же перьевого сверла, для этого нужно разметить центральную линию на торце полотна. После чего подбираем перьевое сверло по толщине замка и высверливаем ряд отверстий на глубину замка.

Заготовка под выборку замка делается перьевыми сверлами

Заготовка под выборку замка делается перьевыми сверлами.

Дальше берем пару стамесок и аккуратно вырезаем все лишнее. Работа довольно монотонная и без опыта на нее может уйти до часа. Потихоньку широкой стамеской подрезаются боковины, а узкой выбираются щепки.

Отверстие под замок выбирается стамесками

Отверстие под замок выбирается стамесками.

Когда отверстие полностью выбрано, нам остается только выбрать ложе под лицевую планку замка. Технология выборки идентичная и мы о ней уже рассказывали выше. Дальше прикручиваете замок, вставляете в него ручки и монтируете декоративные накладки.

Ложе под лицевую планку замка выбирается стамеской

Ложе под лицевую планку замка выбирается стамеской.

Несколько слов об установке ответной планки

Техника установки ответной планки для маленькой защелки и капитального замка ничем не отличается. Если вы справились с врезкой замка в полотно, то монтаж ответной планки на лутке у вас не вызовет затруднений.

Сначала на лутке размечается и высверливается отверстие под язычок замка. После чего прикладываем ответную планку к лутке и обводим ее по периметру. Теперь остается только вырезать стамеской ложе под планку и прикрутить ее саморезами.

Установка ответной планки

Установка ответной планки зачастую не вызывает затруднений.

Вывод

Врезка замка в межкомнатную дверь дело не хитрое и любой домашний мастер способен и ним справиться. Главное не забывайте о тех мелочах, на которые мы указали в статье.

Как врезать замок в межкомнатную дверь своими руками: инструкция (видео, фото)

После покупки и установки межкомнатной двери возникает необходимость во врезании замка, который сможет плотно закрывать двери и фиксировать их. Естественно, есть двери уже со встроенным замком, но они стоят достаточно дорого. Есть те двери, в которых такого замка нет, и его необходимо вмонтировать. Или же двери довольно старые, но вдруг срочно понадобился замок, который сможет решить множество проблем.

Установка замка в дверь самостоятельно выйдет дешевле, нежели покупать дверь с уже встроенным замком.

Мало кто знает, как врезать замок в межкомнатную дверь самостоятельно. Надо знать несколько простых правил.

Как правильно выбрать замок

Для того чтобы замок гармонировал в интерьере, он должен сочетаться цветом и фактурой с остальной мебелью. Но если это не принципиально, можно купить и простой замок, который не привлечет к себе никакого внимания и не испортит дизайн помещения.
Далее замок нужно будет установить в дверях. Для установки замка можно вызвать специального мастера, который запросит за работу весьма кругленькую сумму, или же можно сделать все самостоятельно без потери финансов, которые придется выложить за врезание замка в межкомнатную дверь. Поэтому рассмотрим, как правильно и просто врезать замок самому без помощи посторонних лиц.

Классификация дверных замков.

Сам замок следует обязательно детально изучить при покупке для того, чтобы не было брака. В последние года стало намного трудней выбрать такую простую деталь, как замок. Ведь производители стали все больше и больше расширять свой ассортимент и разнообразие моделей. Но можно отталкиваться от простых и стандартных моделей, к которым так все привыкли. Их несколько видов:

  • замки могут быть как с рукоятками, так и без них;
  • еще один вид замка — это замок-защелка, который имеет округлую форму; замок расположен на самой ручке, что очень удобно.

Кроме того, каждый замок имеет свою особенность при установке. Не забывайте про это. После выбора замка обязательно обдумайте каждый свой шаг, уровень трудности установки его и наличие инструментов, которыми будете выполнять установку защитного устройства в межкомнатные двери. Таких инструментов немного, и все они могут быть у каждого в доме.

Инструменты и материал для работы

Необходимые материалы и инструменты для врезки замка — это:

Для врезки замка в дверь понадобится специальный набор.

  • сам замок;
  • дверь, в которую будете его врезать;
  • электродрель;
  • некоторые сверла, которые работают только с древесным материалом, это может быть сверло перьевого вида или же коронка;
  • для того чтобы отмечать деревянную поверхность, обязательно возьмите карандаш или цветной мел, который будет виден на поверхности дерева;
  • не забудьте линейку;
  • сантиметр или же рулетку, которая так удобна при измерении высоких и длинных предметов, ведь без нее не вымерить точные сантиметры, которые помогут правильно установить замок;
  • кроме канцелярии, нам еще понадобятся стамески, они потребуются для создания углублений в деревянной двери;
  • еще понадобится специальный столярный ножик;
  • небольшой молоточек, которым удобно работать;
  • напильник и самая обыкновенная отвертка, которая есть под рукой.

Перед началом врезки замка в дверь необходимо сделать соответствующие замеры.

После приготовления всех предметов для врезки замочной скважины следует все тщательно измерить и продумать. Ведь двери ныне создаются из разнообразнейших материалов. С деревянной дверью проблем не возникнет, это самый лучший материал, который поддается любому воздействию, и еще легко и просто можно работать с ламинированными межкомнатными дверьми. А вот с дверью, которая создана из ныне популярного МДФ, будет сложней. И если дверь создана из этого материала, то обязательно следует обратить свое пристальное внимание на то, что в двери есть еще один кусочек древесины, который монтируется на метровой от пола высоте.

Детальная инструкция для работы

Пошаговая инструкция по самостоятельной установке межкомнатного замка довольно проста и доступна любому человеку.

Схема этапов врезки замка.

  1. Для начала следует снять межкомнатную дверь с петель и опустить на пол, положив ее при этом по вертикали петлями вниз. Дверь следует класть там, где много места для подхода к ней с любой стороны. Ведь будет намного удобней работать с дверью, где больше пространства и подходов к ней.
  2. Далее берем нашу линейку или рулетку, меряем высоту от замка сверху и снизу, отмечаем карандашом сантиметры на двери. У нас должен получиться прямоугольник. Он может быть как длинный, так и небольшой, все зависит от диаметра замка.
  3. После того как мы отметили тот отрезок двери, где будет установлен замок, следует подобранным перьевым сверлом сделать выемку, где будет установлена сама сердцевина замка. Главное — не торопиться и сверлить по чуть- чуть, периодически измеряя выемку замком. Но главное — обратите свое пристальное внимание на диаметр сверла, которым будете орудовать. Диаметр сверла обязательно должен быть таким же, как и толщина самого замка, а его углубление не должно иметь отличия от замочного приспособления. Ведь потом он может попросту не подойти.
  4. Поместив на торце двери очерк опорного замка, по очертанию создаем ровнейшую и точную площадь при помощи стамески. Там, где будет оборудована ручка двери, при поддержке сверла перьевого вида очень точно и не спеша создаем углубление. Это следует делать очень аккуратно и постараться не просверлить насквозь деревянную дверь. Созданное углубление следует пустить в ход для центра замка. А далее просверливание делать с иной стороны.
  5. Завершив приготовления к установке замка, примеряем его. Если все подходит, то следует установить его и прикрепить саморезами, которые были подготовлены ранее, если же что-то мешает, нужно убрать лишнее и примерить снова. Саморезы следует закручивать в пространства, которые сделаны при создании замка отверткой. Они вкручиваются довольно легко и просто.
  6. Далее идет завершающий процесс установки замка в межкомнатные двери. Для завершения работы с дверью необходимо вставить ручки в отверстия и поставить дверь обратно на петли.
  7. Если ручки болтаются или установлены неплотно, то следует обязательно сделать специальные укрепления для них с двух сторон. Для установки укреплений рукояток понадобятся всего лишь декорированные накладки, какие прилепляются простыми саморезами. Эти простые детали помогут плотно прижать ручки к двери и не давать им разбалтываться при использовании. Далее обязательно нужно сделать фиксацию стержня, который их соединяет.
  8. После этого необходимо закрыть межкомнатную дверь и очертить расположение замочного язычка для дальнейшей точной установки. Следует измерить длину самого язычка, который в дальнейшем будет фиксировать дверь, держась за дверной косяк.
  9. Далее переносим измерения на дверной косяк карандашом или мелом. К очертаниям, какие мы поставили, следует приложить накладку, которая будет принимать и завершать весь этап закрытия двери. Плотно прижав к дверному косяку, обводим ее. Потом высверливаем то расположение, где будет устанавливаться накладка, и доводим ее до совершенства стамеской, периодично прикладывая накладку для точного вырезания. Подогнав под форму, берем отвертку и прикручиваем ее простыми саморезами в углубления, которые были вырезаны там при создании накладки.

И вот произошло долгожданное чудо: замок в межкомнатные двери оборудован и готов к использованию.

Но не стоит сильно радоваться.

Главное — его еще раз внимательно изучить теперь уже в период эксплуатации, выявив все недостатки и устранив их.

Ведь при выполнении и установке можно не заметить некоторые детали, которые в дальнейшем принесут неудобства при использовании замка. Это могут быть не до конца закрученные саморезы, которые будут мешать при закрытии и открытии двери, или же неплотно зафиксированные ручки, которые будут шататься и могут в итоге отвалиться. Следует проверить фиксацию накладки и саморезов, которые держат ее.

Подводим итоги

Устанавливать замок в межкомнатные двери не так уж и трудно, все довольно просто и легко. Это может сделать любой желающий, главное, готовность и трудолюбие, аккуратность и неторопливость. Необходимо подготовить все нужные инструменты заранее и подобрать замок, который будет служить защитой от непрошенных гостей, которые могут не вовремя войти в помещение. Поэтому не пугайтесь ручной работы и учитесь. Ведь все сложное — просто. Главное — изучить проблему изнутри и устранить ее, при этом не затратив колоссальные средства и нервные клетки, которые в дальнейшем пригодятся.

При установке замка необходимы внимательность, выдержка и трудолюбие, которые вознаградятся тишиной и спокойствием от различных раздражающих факторов. Ведь любая работа вознаграждается.

Установка замка в межкомнатную дверь: пошаговая инструкция

Хотите иметь свое собственное пространство и быть убежденным, что в него никто не проникнет? Тогда установка замка в межкомнатную дверь – это для вас единственно правильное решение. Сделать это можно самому, не прибегая к посторонней помощи. Важно только правильно подобрать фурнитуру. Она должна быть высокого качества, соответствовать интерьеру по форме, цвету и дизайну.

Выбираем замок для межкомнатной двери

По функции и конструкции выделяют несколько разновидностей дверных замков:

  • обычная защелка или фалевый замок;
  • защелка с фиксатором;
  • врезной;
  • магнитный;
  • накладной;
  • шпингалет;
  • щеколда;
  • сувальдный.

Обычная защелка. Это наиболее примитивный вид замка, который используется практически во всех межкомнатных дверях. Он представляет собой незамысловатую конструкцию, состоящую из цилиндра и пластикового или металлического язычка. Нередко такой механизм монтируют вместе с ручкой, которая управляет язычком.

Обычная защелкаЗащелка – самый простой механизм, устанавливаемый на межкомнатные двери

Назначение фалевого замка – держать дверь закрытой. Обычная защелка проста, надежна при эксплуатации, характеризуется широким выбором дизайна. Однако из-за чрезмерно простого механизма, она не нашла широкого применения.

Защелка с фиксатором. Она считается вариацией обычной защелки, которая оснащается дополнительно фиксатором. Он блокирует движение ручки. Различают два вида: рычажный и кнопочный. Первый вид более практичный, надежный. Кнопочный замок ничуть не хуже, но с ним может быть такая неприятная ситуация как случайное захлопывание двери.

Защелка с фиксатором обладает рядом преимуществ: простой монтаж, несложная конструкция, широкий выбор моделей. Недостатком такого замка является слабый механизм фиксации.

Покупая изделие, обращайте внимание на то, чтобы движения язычка были плавными и возвращает ли пружина его внутрь двери.

Врезной замок. В народе его прозвали механизмом с личинкой для ключа. Внешне он похож на замок для уличных дверей, но обладает более простой конструкцией. В состав устройства входят цилиндр и замочный блок.

Врезной замокВрезные замки отличаются надежностью и долговечностью

Цилиндр бывает двух видов: «ключ-ключ» и ключ-вертушка». Первый устанавливают в том случае, если замком пользуются изредка. Второй, наоборот, подходит для более частого использования.

Врезными замками закрывают спальни, кабинеты, кладовые. Они надежно защищают от проникновения, долговечны, редко ломаются. Если говорить о минусах устройства, то сюда можно отнести сложность монтажа и зависимость параметров устройства от толщины двери.

Магнитный замок. Если можете себе позволить раскошелиться, то эта разновидность замка для вас. Он предназначен в первую очередь для помещений, в которых должно быть максимально тихо: спальни, детские, кабинеты.

Магнитный замокМагнитный замок отличается бесшумностью, но стоимость его достаточно велика

Бесшумная работа обеспечивается за счет его конструкции, состоящей из ригеля, ответной планки, магнита, футляра под магнит. Ригель притягивается к ответной планке с магнитом, которая расположена на коробке.

Наряду с достоинствами изделия есть недостатки. Во-первых, это внушительная стоимость замка. Во-вторых, замковый корпус по своим размерам не очень компактный, из-за чего выглядит громоздко.

Накладной замок. Изделия этого вида по праву можно назвать раритетом. Однако, несмотря на это, спрос на него по сей день не падает из-за простоты механизма и несложной установки.

Нынешние модели могут похвастаться удобным корпусом. Устройство монтируется с внутренней или наружной стороны двери, обеспечивая тем самым защиту от неожиданного проникновения.

Шпингалет. Первоначальным назначением замка было закрепление одной из створок двойных дверей. В настоящее время его устанавливают преимущественно в ванной, туалете.

ШпингалетШпингалет устанавливается в ванных комнатах

Принцип работы данного изделия такой простой, что с ним справится даже маленький ребенок. Его монтаж не требует специальных знаний и опыта.

Щеколда. Это простейший вид замка. Щеколдой называют металлическую пластину с выдвигающимся рычагом. Ее ставят как основной или вспомогательный замок.

Сувальдный замок. Механизм получил широкое распространение благодаря высокой степени надежности и защиты. Его используют как для уличных, так и для межкомнатных дверей.

Для фиксации засова в механизме применяются пластины (сувальды) с разнообразными по форме пазами.

Сувальдный замокСувальдный замок обладает высокой степенью защиты

Для каждой пластины подходит соответствующий профиль бородки ключа. Замок отроется лишь тогда, когда сувальды станут в правильное положение и освободится паз для прохождения засова.

Если вы сделали свой выбор в пользу стильного, но простого замка, можете браться за работу.

Инструменты и материалы

Для установки механизма понадобятся следующие материалы:

  • ручки любой формы (круглые, в форме буквы «Г») – 2 штуки;
  • цилиндровый механизм с пружиной;
  • винты для крепления, которые соединяют цилиндровые механизмы;
  • ригели;
  • розетки для закрытия цилиндровых устройств – 2 штуки.

Кроме материалов, для работы нужен небольшой комплект инструментов:

  • простой карандаш;
  • рулетка;
  • дрель;
  • офисный ножик;
  • стамески на 0,1 и 0,2 см;
  • перьевое сверло 2,3 см;
  • сверло на 0,2 см;
  • коронка на 5,4 или 5 см исходя из толщины двери;
  • скотч малярный;
  • молоток.

Если чего-то из перечисленных инструментов не оказалось дома, придется докупить. Стоимость у них невысокая, а в хозяйстве всегда пригодятся.

Монтаж замка

Поставить механизм самостоятельно не составит большого труда. Нужно только забыть про спешку, быть достаточно внимательным. Успех дела зависит от множества факторов, в том числе от типа двери.

Легче всего вставить замок в деревянное полотно. Сложнее будет с изделием из мдф, так как здесь уже требуется наличие умений, знаний. Поэтому в данном случае лучше не рисковать, а позвать на помощь мастера своего дела.

В противном случае, плохо выполненная работа приведет к повреждению механизма, отчего его нужно будет отремонтировать или вообще понадобится полная замена изделия.

Подготовительный этап

Нанесение разметки – это начальный этап на пути установки замка. Первое, что нужно сделать, – это предотвратить возможные повреждения двери.

Разметка двериЗамок монтируют на расстоянии около 1 м от пола

С этой целью отмерьте расстояние на полотне 0,9 – 1,1 м от напольного покрытия – это месторасположение замка. Затем наклейте в том месте малярный скотч на торец и поверхность двери. Подобная процедура не только обезопасит ваше изделие от царапин, но и облегчит нанесение замеров.

С замком в наборе продается шаблон. Он позволяет нанести безошибочно метки, указывающие на положение отверстий. Для этого сложите трафарет по линии сгиба и прикрепите к торцу. Затем саморезом отметьте на торце и на плоской поверхности полотна центры отверстий.

Выборка отверстий под ручку и механизм замка

После нанесения разметки принимайтесь за нижеуказанные этапы работы:

  1. На плоской поверхности полотна проделайте шуруповертом и коронкой по дереву отверстие. Его необходимо начать делать с одной стороны двери, а продолжить с обратной. Это позволит избежать повреждений изделия.

    Шуруповерт с коронкойДля создания отверстия используется коронка по дереву

  2. Перьевым сверлом просверлите в торце двери проем для защелки. Сверло должно выйти под прямым углом в отверстие, сделанное ранее.

    Создание проема для защелкиПроем для защелки выполняют перьевым сверлом

  3. Ровно вставьте защелку в отверстие и очертите карандашом.

    Разметка защелкиРазметка защелки

  4. Выньте ее и офисным ножом снимите наружный слой полотна строго по начерченным линиям.
  5. Выберите стамеской углубление для ригеля, глубина которого должна быть не больше толщины его рамки.

    Выборка углубления для ригеляВыборка углубления для ригеля

  6. Установите защелку, прикрепите ее саморезами. Если она легла неплотно, подрубите проем стамеской в местах выступа.

    Этапы установки замкаУстановка замка

Врезка замка фрезером

Фрезером называют небольшой вертикальный станок. Он достаточно прост в обращении, поэтому даже новичок сможет им управлять. Чтобы врезать замок при помощи станка в межкомнатную дверь своими руками, необходимо:

  • Поставить полотно перпендикулярно на бок и зафиксировать его стапелем.
  • Замерять и нанести отметки для язычка.
  • Приставить замок к створке так, чтобы намеченная линия шла четко посередине проделанного углубления под язычок. Обвести карандашом тело изделия, а также планку по верхней и нижней границам.
  • Нарисовать ровные прямые на торцовой части полотна. При необходимости воспользуйтесь угольником.
  • Выбрать станком проем для замка.
  • Сменить в станке фрезу, исходя из габаритов планки, и настроить нужную для ее толщины глубину. Сделать в центре выемку.
  • Сделать гнездо под замочный корпус. Для этого ведите станком посередине разметки ровную линию.
  • На полученной линии просверлить дрелью отверстия. Древесина, которая осталась, убирается молотком и стамеской.
Выборка отверстия для замка фрезеромПроем для замка можно сделать фрезером

Таким образом, получился проем для замка. Чтобы проверить, правильно ли все выполнено, вставьте устройство в посадочное место.

Врезка замка без фрезы

Отсутствие фрезы – это не повод откладывать установку замка до лучших времен. Для выполнения монтажа, подойдут самые обычные инструменты, которые найдутся в любом доме.

Схема монтажа врезного замкаСхема монтажа врезного замка

Хотя следует отметить, что есть случаи, когда без профессионального станка не справиться. Например, монтаж замка с защелкой.

Вставка механизма с личинкой

Иногда замок монтируют в дверь, в которой уже есть ручка. Именно для таких ситуаций предназначены механизмы с личинкой. Они имеют форму прямоугольника, поэтому эта работа покажется непосильной для мастера-самоучки.

Механизм с личинкойЗамки с личинкой монтируются в двери с установленной ручкой

Однако вам не понадобятся инструменты и багаж умений. Только попробовав, вы узнаете, как несложно вставить замок с личинкой в деревянную дверь.

Для этого найдите место для замка (над ручкой или под ней) и беритесь за выполнение нижеперечисленных пунктов:

  • На торцевой части начертите осевую линию там, где монтируется механизм.
  • Приставьте замок и сделайте метки, указывающие на высоту изделия.
  • Просверлите по осевой линии отверстия с небольшим расстоянием между ними.
  • Сверлом уберите перемычки между отверстиями и сделайте аккуратное гнездо, соответствующее размерам замка.
  • Поставьте механизм в получившийся проем, зафиксируйте его саморезами. Офисным ножом наметьте и вырежьте периметр замочной пластины приблизительно такой же толщины, как и она сама.
  • Уберите механизм и сделайте стамесками проем для устройства.
  • Приставьте замок к плоской поверхности полотна и отметьте местоположение личинки. Затем обведите по контуру личинку. То же самое проделайте с обратной стороны двери.
  • Просверлите отверстие для личинки. Чтобы устройство свободно зашло, нужно немного выйти за пределы контуров разметки.
  • Поставьте замок и прикрутите его саморезами, отверстия под которые необходимо было сделать заранее.
  • Закрепите личинку и проверьте, как функционирует механизм. Поставьте на нее с помощью саморезов накладки в качестве декора.

Установка ответной части замка

Это завершающий момент монтажа замочного механизма. Чтобы установить ответную часть, выполните следующие действия:

  1. Прикройте дверь и нанесите на проем две линии, расстояние между которыми соответствует размеру замочной защелки.
  2. Померяйте, на каком расстоянии находится начало защелки от угла двери.
  3. Отмеряйте точно такое же расстояние на проеме – это начало углубления.
  4. Если вы собираетесь утопить ответную часть в косяке, то установите ее на место и обведите карандашом по внутреннему и внешнему контуру. Если нет, то очертите только внутренний.
  5. Перед установкой ответки, сделайте инструментом углубления под язычок и саморезы.
  6. Установите ответную часть и закройте двери. При возникновении лишнего люфта устраните его, отогнув язычок на ответке.
Установка ответной частиОтветную часть замка закрепляют с помощью саморезов

Таким образом, вы подошли к финишной прямой. Монтаж нового замка или замена старого – это процесс не очень сложный, но требующий аккуратности. При смене прежнего механизма убедитесь лишний раз в целесообразности переустановки. Ведь проблему иногда можно решить путем простой регулировки устройства.


About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
