Калитка из профлиста своими руками – Как сделать и установить калитку из профнастила своими руками: фото и чертежи

Ворота калитки из профнастила - как сделать своими руками

Сначала ограждения устраивали из дерева и камня. Позднее стали использовать шифер ввиду того, что он прочнее. Современные материалы позволяют устанавливать по доступной цене заборы, ворота и калитки из металлопрофиля, который отличается долговечностью и легкостью.

В этой статье пойдет речь о том, как сделать ворота и калитку из металлопрофиля своими руками.

Ворота из профлиста: плюсы и минусы

Калитка из металлопрофиля

Металлопрофиль — один из самых распространенных материалов для забора.

Возведенная своими руками калитка из металлопрофиля, как и ворота из профнастила, является относительно недорогим сооружением. Доступная цена и возможность отказаться от помощи профессионалов — это не единственные плюсы. Такое оформление входной и въездной зоны имеет и другие достоинства:

  • легкость исключает необходимость в грузоподъемной технике;
  • прочность дополнительно достигается ребрами жесткости;
  • для придания материалам нужных параметров понадобятся болгарка и диск по металлу;
  • сборка и монтаж конструкции происходит в короткие сроки;
  • для устройства опорных столбов выкопать ямы глубиной в 1 м можно с помощью лопаты;
  • долговечность используемого материала;
  • изделия при наличии защитного покрытия не поддаются коррозии;
  • презентабельный внешний вид.

Перед выбором столь положительного оформления стоит обратить свое внимание на отрицательные стороны конструкций:

  • профлист тонкий и его легко прорубить, что исключает надежность;
  • отсутствует звукоизолирующая способность;
  • слабая устойчивость к точечным механическим воздействиям приводит к деформации обшивки;
  • любое повреждение приводит к возникновению коррозии.

Кроме перечисленного, стоит учесть и тот факт, что легкость листов необходимо утяжелять для устойчивости конструкции. Это же касается и опорных элементов. Они должны справляться не только с нагрузкой створок, но и сопротивляться воздействию переменных воздушных потоков.

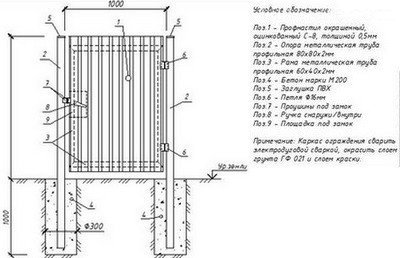

Схема с калиткой и чертеж

Проект калитки

«Фундамент» любого сооружения — это его проект.

Для того чтобы упростить себе задачу, следует заранее составить проект. Это позволит более точно рассчитать количество материалов и оценить надежность конструкции в целом.

Кроме того, проект помогает понять, как рациональнее сделать ворота и калитки из профнастила относительно порядка действий.

Распашной вариант может быть представлен в двух вариациях:

  1. Одна створка актуальна для узких проемов. Но нагрузка на петли может оказаться чрезмерной.
  2. Две створки обойдутся дороже, но они более устойчивой к ветру.

Любой чертеж ворот из металлопрофиля должен содержать в себе следующую информацию:

  1. общий показатель ширины проема;
  2. параметры каждой створки;
  3. все данные относительно стоек;
  4. конструктивные особенности каркаса;
  5. положение петель и фурнитуры.

Также стоит указать информацию о каждом элементе относительно всех габаритов. Составление проекта позволит, кроме прочего, своими руками установить калитку не только рядом, но и внутри одной из створок ворот.

Техника изготовления ворот своими руками

Ворота и калитка из металлопрофиля являются единым целым с общим оформлением забора. Однако конструктивно они имеют свои различия. Например, створки ограждения въезда могут быть распашными и откатными, а вход оформляют как встроенную часть в ворота или отдельно стоящий элемент.

Для забора

Для того чтобы сделать ограждения самостоятельно, потребуются немного времени и некоторое количество инструментов. Последние, как правило, имеются в каждом доме, особенно, если это частный сектор.

Что касается материалов, то понадобится следующее:

  • профнастил для обшивки;
  • металлический профиль для каркаса;
  • трубы для столбов;
  • крепеж;
  • щебень, песок и цемент М300 для того, чтобы устроить фундамент под забор.

В качестве опорных элементов могут быть не только трубы, но и бетонные или кирпичные столбы. Также подойдут винтовые сваи для фундамента, блоки и камень, трубы из асбестоцемента. Усиленные варианты актуально выбирать для ворот и калитки.

Установка столбов

Столбы для калитки

Столбы для калитки могут быть изготовлены из разных материалов.

Технология устройства ограждения начинается с возведения опорной конструкции. Любой из вариантов предусматривает наличие металлической трубы, которая закапывается в грунт. Нижняя часть обязательно закрепляется. Для этого лучше использовать подушку из утрамбованных щебня и песка, которые впоследствии заливаются бетонным раствором.

Что касается глубины, то она должна быть несколько ниже, чем данные о промерзании грунта. Как правило, этот показатель не превышает 100 см. В таком случае достаточно будет выкопать яму с параметрами 1,2х0,4 м. Вторая цифра означает ширину углубления. Она должна превышать диаметр трубы примерно на 30 см.

Важные моменты, которые следует учесть при работе над опорными столбами:

  1. трубы покрываются антикоррозийными составами;
  2. для вертикальности опоры следует использовать уровень;
  3. подушка должна быть толщиной от 15 до 30 см;
  4. вдоль бортов прокладывается рубероид;
  5. остальное углубление заполняется бетоном.

Для того чтобы защитить материал от разрушения изнутри, следует пустоту в металлопрофиле залить бетоном или перекрыть доступ к воде с помощью декоративного элемента. Это не потребуется, если использовать винтовую сваю с запаянным верхом.

При желании опоры можно декорировать с помощью кирпича или камня. Если это мероприятие будет реализовано, то ширина проема может измениться, что следует учесть заранее.

Создание каркаса

Каркас для ворот и калитки собирается из металлопрофиля четырехугольного сечения. Конструктивно он может выглядеть по-разному. Так, перемычки могут быть расположены следующим способом:

  • диагонально;
  • горизонтально;
  • перекрестно.

Все три варианта обеспечивают достаточную жесткость конструкции. Поэтому выбор, как правило, основывается на индивидуальных предпочтениях в совокупности с расчетами.

Дополнительно для усиления устраивают стационарную раму. Особенно это актуально для ворот. Однако это может стать преградой для проезда спецтехники и машин с высоким кузовом. Плюсом наличия перекладины является уменьшение нагрузки на опорные столбы.

Усиление можно провести с помощью треугольных пластин или коротких элементов из профиля. Их устанавливают в углах по периметру каркаса створки. Некоторые мастера монтируют их в каждом углу конструкции.

Положение нижней части ворот относительно грунта рассчитывают так, чтобы высота выпадаемого снега не была препятствием для их открывания. На летний период можно прикрутить дополнительные планки, дабы избежать проникновения животных на огражденную территорию.

Если ворота выбираются откатные, то конструкция дополнительно оснащается рельсом, каретками и противовесом. Для легкого изделия направляющая устанавливается только внизу. Тяжелые ворота, как правило, устанавливаются на крупных предприятиях. Поэтому сверху устанавливать специальный профиль в частном секторе не обязательно.

Фундамент для такой конструкции обязательно усиливают металлической арматурой. Учитывая сложность устройства откатных ворот из профлиста, своими руками реализовать задуманное будет затруднительно. Поэтому рекомендуется обратиться к специалистам.

Такие ворота актуальны при высокой степени застроенности, однако стоит учитывать, что долговечность механизма уступает распашному варианту.

Сборка деталей

Прежде чем собрать конструкцию, следует произвести нарезку всех необходимых заготовок в соответствии с расчетами. При этом обязательно следует определиться с тем, как именно будут соединяться элементы:

  • встык;
  • под углом в 45 градусов.

Второй вариант считается более надежным. Кроме того, угловое соединение исключает попадание воды внутрь профиля. Нижние части каркаса можно стыковать любым способом.

Процесс сборки конструкции выглядит следующим образом:

  • заготовки зачищают от коррозии и грязи;
  • элементы сваривают “сплошняком”;
  • фиксируют детали для дополнительного усиления;
  • обрабатывают стыковочные швы;
  • каркас обезжиривается, грунтуется и окрашивается в местах соединения элементов;
  • после высыхания локальной обработки конструкция покрывается финишным декоративным составом по металлу с антикоррозийными добавками.

Мастера, говоря о том, как сделать калитку и ворота из профнастила своими руками, рекомендуют следовать правилу: “лучше меньше, чем перебор”. Если появляется зазор, то его можно перекрыть нащельником. При ошибке в сборке в большую сторону придется разбирать каркас и проделывать работу заново.

Петли для калитки

Правильный выбор петель избавит вас от провисания и неприятного скрипа.

Следующим этапом является установка петель. Для ворот используется гаражные, фиксация которых проводится с помощью сварочного аппарата. Сначала они крепятся к стойкам, потом к каркасу ворот на расстоянии 20-30 см от края рамы створки.

Перед тем как выбрать положение петель, стоит определить, как будет установлен каркас. Конструкция должна быть расположена максимально гладкой относительно швов стороной к обшивке из профлиста.

Стоит учесть и тот факт, что положение петли может сказаться на том, как именно будут открываться ворота. На раму фиксируют при условии одного направления, встык — для любого. При необходимости устанавливается ограничитель для маневра.

Для легких ворот достаточно двух петель. Если створки окажутся тяжелыми, то требуется три штуки. Это можно рассчитать с помощью допустимых значений, которые соответствуют петлям. Производитель обязательно указывает подобную информацию на изделиях.

Далее монтируются профлисты с одной или двух сторон каркаса. Фиксация происходит с шагом в 2 волны ко всем элементам конструкции.



Фурнитура устанавливается с помощью саморезов, так как она является сменной частью. Снизу на воротах рекомендуется установить дополнительный фиксатор с ответной деталью в грунте. Это позволит частично снять нагрузку с замка при наличии ветра.

Ворота для гаража

Сегодня все чаще можно встретить забор из профнастила, который можно сделать своими руками. Подобное оформление калитки не является исключением. Прочность и долговечность материала позволяют использовать ту же технологию в изготовлении ворот для гаража.

Технология изготовления распашных ворот представляет собой тот же процесс, что выше описан. Это же касается обработки готового изделия относительно подготовки к отделке и декоративного покрытия. Важно установить замки до финишного окрашивания.

Что же надо для изготовления калиток

Для изготовления ворот и калитки из профнастила своими руками используется практически одинаковый материал. Единственная разница – в перемычках. Для более легкой конструкции калитки для жесткости можно использовать заготовки меньшего сечения.

Если ворота установлены со встроенной калиткой из профнастила, то отдельные опорные элементы не нужны.

Вымеряем размеры калитки

Любую калитку из металлопрофиля делают шириной не более 100 см. В ином случае конструкция окажется слишком громоздкой. Одного метра вполне достаточно для того, чтобы пройти человеку и пронести через проем какую-либо мебель.

Что же касается высоты, то чаще всего используют показатель в 200 см. Больший параметр вынудит исполнителя усилить каркас верхней перемычкой, дабы уменьшить нагрузку на опорный столб.

Монтаж калитки

Устройство калитки из металлопрофиля своими руками происходит так же, как в случае с воротами. Сначала проводятся расчеты. Затем установка опорных столбов и их декоративное оформление.

Далее измеряются и нарезаются заготовки в соответствии с выбранным способом сварки. Сборка, установка фурнитуры и финишное покрытие изделия.

Рама и фурнитура калитки

Сборка каркаса для ворот и калитки происходит с использованием сварочного аппарата.

Без сварочного аппарата не обходится ни одна стройка.

Сборка каркаса для ворот и калитки происходит с использованием сварочного аппарата. Точечное соединение исключается. Иначе для воды будет открытый доступ внутрь профильной трубы. Поэтому правильно будет сделать сплошной шов.

Обшитая профнастилом калитка легкая по весу, поэтому достаточно установки одной перемычки. При необходимости их количество можно увеличить. Но при этом должно быть заранее учтено — выдержит ли такую нагрузку опорный столб. Или же можно дополнительно смонтировать верхнюю стационарную перегородку.

Установка калитки на опорные столбы

Для ворот из профнастила чаще используют три петли на каждую створку. Для калитки достаточно двух. В отличие от ворот калитку устанавливают нижним краем на расстоянии в 10 см от земли.

На второй столб следует сделать ограничитель. Иначе он называется отбойником. Когда все необходимые работы будут закончены, калитку навешивают на петли.

Обшивка двери и ее дизайн

Разрабатывается дизайн калитки из профнастила на этапе проектирования. Обшивка может быть фигурной и двусторонней. В зависимости от выбранного варианта используются разные замки. Для фигурного выреза сверху устанавливается соответствующая стационарная перекладина.

Установить калитку и ворота с использованием металлопрофиля и профнастила можно самостоятельно. Для этого нет необходимости в специальной технике и оборудовании. Помощь профессионалов также можно исключить.

Кроме этого, такой вариант оформления ограждений можно устроить по доступной цене. Результат является прочным и долговечным. При необходимости материал можно неоднократно перекрашивать.

как сделать и установить самому

Заложенный в каждом из нас инстинкт самосохранения проявляется в стремлении защитить свой дом от опасностей. Заборы, ворота и калитки являются обязательным элементом защиты. Но человеку не чуждо также и желание окружать себя красивыми предметами. Потому неудивительно, что современные элементы ограждения помимо прямого назначения выступают также в роли декоративного оформления участка. Калитка из профнастила установленная своими руками – один из самых приемлемых вариантов создания надежной и эстетично привлекательной конструкции, способной украсить парадную зону участка.

Прежде, чем делать калитку, предлагаем разобраться, в чем преимущества профлиста перед другими не менее популярными строительными материалами для изготовления ограждающих конструкций.

К ряду основных преимуществ профнастила можно отнести:

  • Отличные качественные характеристики. Материалом изготовления выступают профильные листы, которые укрыты несколькими слоями защиты: антикоррозионным, а после с наружной стороны полимером, а с внутренней – лаком.
  • Простота и удобство монтажа. Этот материал идеален для обустройства заборов и калиток. Конструкции из легких и в то же время прочных металлических пластин можно возвести всего за два-три дня, что в свою очередь ускоряет и удешевляет строительство. Возведенные калитки и заборы из профнастила выглядят солидно и основательно.
  • Эстетичная привлекательность. Волнообразно изогнутые металлические пластины могут иметь совершенно разнообразные оттенки. Применение цветного полимерного покрытия при окрашивании листов профнастила дает возможность выбрать изделие необходимого цвета для того, чтобы сделать калитку, которая дополняя ансамбль, будет гармонично сочетаться с другими строительными сооружениями на участке.
  • Долгий срок службы. Срок эксплуатации конструкций, оборудованных профнастилом, может достигать свыше 50 лет.
Привлекательный внешний вид изделия на протяжении всего года

Благодаря многоступенчатой обработке материал имеет высокую антикоррозийную стойкость и способность сохранять эстетичную привлекательность даже под воздействием ультрафиолетового излучения и погодных условий

Шаг #1 – выбор оптимального размера

Планируя сделать в заборе калитку, важно прежде всего определиться с габаритами конструкции. Оптимальная ширина калитки – не более 1 метра, высота – не более 2 метров.

Схема правильного обустройства калитки из профнастила

Грамотный расчет позволит предупредить проблемы, связанные с преждевременным износом петель и замка конструкции, а также возникающие неудобства в процессе эксплуатации при открывании широкого листа полотна

Желая создать более габаритную конструкцию, следует учитывать и тот момент, что увеличение массы створки может повлечь за собой ускоренный износ замков и петель полотна.

При изготовлении калитки высотой более двух метров каркас конструкции желательно дополнить верхней вставкой с перекладиной. Это позволит получить в готовом виде сплошное полотно, которое не только закроет пространство над калиткой, но и уменьшит нагрузку на опорный столб.

Шаг #2 – возведение опорных стоек

Для того чтобы сделать прочную калитку из профлиста, которая исправно будет служить на протяжении последующих нескольких десятков лет, необходимо правильно обустроить стойки для нее. В качестве опорных стоек могут выступить металлические трубы либо столбы из камня или из кирпича. При монтаже стоек важно следить за отклонениями от вертикального положения, которые могут повлечь за собой перекос и нарушение работоспособности готового изделия.

Создание надежного основания под конструкцию

Предупредить проседание опорной стойки поможет обустройство фундамента. Глубина его закладки составляет 1-1,5 метра

В вырытую яму под фундамент строго вертикально по уровню устанавливаются стойки и заливаются раствором из мелкого щебня песка и цемента. В течение последующих 7-10 дней бетон «устаивается» и застывает.

Шаг #3 – изготовление каркаса

Проще всего каркас изготовить из профилированной металлической трубы сечением 60х30. Для того чтобы нарезать заготовки и сварить калитку потребуется сварочный аппарат и болгарка. Перед нарезкой трубы на заготовки важно очистить ее от ржавчины и окалины с помощью насаженной на болгарку металлической щетки. После этого поверхность трубы необходимо обезжирить растворителем прогрунтовать антикоррозийным составом.

Высота установки калитки относительно уровня земли

При монтаже следует учитывать момент, что расстояние между дверным полотном и покрытием дорожки или тротуаром должен составлять не менее 100мм

Обратите внимание! Рабочий зазор необходим для нормального функционирования конструкции даже при скоплении льда в зимний период.

Определившись с размерами калитки, можно приступать к изготовлению ее каркаса. Для этого на профильной трубе необходимо отметить размеры заготовок и нарезать их болгаркой под углом 45 градусов. Создание такой фаски позволит повысить качество сварного шва, делая его при этом практически незаметным.

Для обустройства калитки потребуются две продольные детали по 1,75-1,9 м и 2-3 поперечные детали по 0,9-1 м. Детали свариваются между собой 2-3 см прихватками по всему периметру через каждые 20-30 см. Продольные и поперечные трубы, в том числе и центральная поперечная труба, должны располагаться строго перпендикулярно относительно друг друга. Расстояние между всеми горизонтальными элементами также должно быть одинаково. Это не только придаст дополнительной жесткости конструкции, но и сделает ее внешний вид более привлекательным.

Диагональные перекладины для повышения жесткости калитки

Чтобы повысить прочность конструкции, можно проложить диагональные элементы от верхнего угла притвора в нижнему углу навешиваемой стойки

Для повышения прочности калитки можно также внутри рамы выполнить меньший каркас из таких же труб размерами 20х40 мм. Предупредить искажение каркаса в процессе сварки от перенагрева можно путем выполнения прихваток в шахматном порядке. После того, как сварен каркас для калитки, приступаем к установке дополнительных элементов – навесов, пластин для крепления замка и наружной ручки.

Повышаем прочность конструкции с помощью металлических уголков

Треугольные «косынки» из стального листа, приваренные к соединенным между собой деталям, позволят повысить прочностные характеристики всей конструкции

Наглядное видео-пособие для начинающих, как правильно сварить калитку:

Шаг #4 – установка калитки

После завершения сварочных работ необходимо выполнить зачистку сварочных швов, грунтование поврежденных мест и окраску каркаса.

Профнастил легко крепится к каркасу при помощи саморезов или заклепок. Расстояние между креплениями зависит от предпочтений хозяина: можно прикреплять каждую волну листа, а можно и через одну. Обязательным является лишь закрепление профлиста к серединной перемычке каркаса.

Для установки калитки можно использовать как традиционные металлические петли, так и новомодные полимерные завесы. Если в качестве стоек используются металлические столбы, то завесы привариваются непосредственно к ним. К кирпичным или каменным стойкам петли крепятся путем приваривания к профильной трубе, закрепленной анкерами или дюбелями на столбе. Готовую калитку можно навешивать на опору и проверять работу замка.

Для того чтобы калитка не открывалась на обе стороны, на противоположную опору приваривается ограничитель из уголка. Притворные планки позволят также прикрыть зазоры между стойками калитки и полотном.

из профильной трубы, профнастила, металла, дерева, чертежи, схемы

В любом заборе должен быть вход. Для въезда машин делают ворота, для прохода людей — калитки. Их делают на каркасе из дерева или металла, заполнение подбирают такое же как в ограде или что-то оригинальное. Если вход между двух кирпичных стен, заполнение можно выбрать по своему вкусу. Причем сделать калитку своими руками не так и сложно, во всяком случае, некоторые несложные варианты.

Устройство

Содержание статьи

Калитка состоит из опорных столбов и дверного полотна на раме, которое крепится к столбам при помощи петель. Столбы могут быть кирпичные (каменные), деревянные или металлические. В кирпичные при кладке замуровывают небольшие куски толстого металла или толстый металлический прут, к которым впоследствии приваривают раму.

Необычные калитки с деревянным каркасом и оригинальным заполнением

Необычные калитки с деревянным каркасом и оригинальным заполнением

Металлические столбы делают из круглой или профилированной трубы с толстыми стенками. Круглые трубы используют все реже: к ним сложнее приваривать, крепить что-либо. Профилированная труба при том же сечении (диагональ по сравнению с диаметром) и толщине стенки выдерживает большие ветровые нагрузки, к плоским граням проще приваривать или крепить при помощи саморезов, болтов. Поэтому именно ее все чаще используют при устройстве калиток. Еще один вариант — к каркасу из профильной трубы приварить металлический уголок. В этом случае заполнение получится как бы в рамке.

Устройство калиток с деревянной и металлической рамой одинаково

Устройство калиток с деревянной и металлической рамой одинаково

Деревянные столбы обычно используют если забор деревянный. Чаще всего столбы — это сосновый брус, обработанный защитными пропитками. Они предотвращают (или замедляют) разрушение древесины. Но бывают и такие случаи, когда столбы ставят металлические, а калитка и ограда при этом деревянные. Это потому что древесина в земле быстро сгнивает, даже после защитной обработки.

Немного о конструкции опорной рамы. Это может быть просто два столба вкопанных в землю — вариант подходит, если грунт не склонен к пучению (пески, супеси, плодородные, но не глинистые почвы).

Столбы повело. Если вверху и внизу будут перемычки (в данном случае можно сделать арку вверху), вероятность такой неприятности намного снизится

Столбы повело. Если вверху и внизу будут перемычки (в данном случае можно сделать арку вверху), вероятность такой неприятности намного снизится

Для пучинистых грунтов (глина, суглинки) желательно чтобы столбы были соединены вверху и внизу. В таком случае вероятность перекоса калитки после зимы очень мала. Если вы не хотите делать порожек в проеме, нижнюю перемычку можно опустить ниже уровня земли (на штык–полтора). Ее надо будет тщательно покрыть антикоррозионным составом, прогрунтовать, и покрасить в несколько слоев. А еще чтобы избежать перекоса, следует закапывать столбы ниже уровня промерзания хотя бы на 15-20 см.

Каркас калитки делают из металлической трубы или деревянных брусков. Древесина используется для деревянных заборов, металл — во всех остальных случаях.

С каркасом из профильной трубы с профлистом, металлом…

Самый, пожалуй, универсальный вариант калитки — с каркасом из профильной трубы или металлического уголка. На металлическое основание можно прикрепить любой материал заполнения: древесину, листовой металл, профнастил, металлический штакетник, плоский шифер, поликарбонат, сетку-рабицу, металлические пруты, кованные или гнутые элементы… сделать комбинацию из нескольких материалов. Вариантов очень много, если хотят сделать калитку, обычно подразумевают именно квадратную трубу, а оформление подбирают в одном стиле с оградой.

Каркас из профильной трубы. Заполнение - холодная ковка и древесина

Каркас из профильной трубы. Заполнение — холодная ковка и древесина

Размеры и материалы

Для калитки со сплошным заполнением (древесины, листовой металл, профлист и т.д.), для столбов берут профилированную трубу сечением 60*60*3 мм. Более толстые стенки брать можно, более тонкие — лучше не надо. Для рамы обычно используется прямоугольная труба 40*20*2,5 мм. Прочности этой трубы достаточно для средних ветровых нагрузок. При небольших ветровых нагрузках можно стенку взять 2 мм, но варить будет сложнее. Все что тоньше 2,5-3 мм сваривать надо в особом режиме и это далеко не просто. Если ветра более сильные, можно или увеличить толщину стенки, или использовать прокат большего сечения: 40*30 или 40*40, даже 40*60.

Высота калитки с верхней перекладиной обычно около двух метров, без перекладины — от 1,2 м. Низкие обычно делают во внутренних заборах, разграничивающих участок или в полупрозрачных невысоких наружных оградах. Для глухих высоких заборов из профлиста, древесины, плоского шифера более характерна высота на уровне забора. Ширина калитки — минимальная 90 см, оптимальная 100-110 см.

Еще стоит поговорить о том, на какую глубину закапывать столбы. Стандартное решение — на 15-20 см ниже глубины промерзания. Исходя из этого числа и высоты калитки изготавливают столбы.

Дополнительные укосины увеличивают жесткость

Дополнительные укосины увеличивают жесткость

При помощи бура в земле делают отверстие, на дно которого засыпают ведро щебня средней фракции. Потом устанавливается столб, выставляется вертикально, засыпается щебнем (можно битым кирпичом и другим строительным мусором), утрамбовывается, заливается бетонным раствором. Когда раствор наберет не менее 50% прочности (через 7 дней при температуре +20°C), можно крепить каркас к столбам. Если вы хотите сделать калитку правильно, именно так и поступайте.

Пример самостоятельного изготовления: фотоотчет с пояснениями

Ограда — из профлиста с кирпичными столбами, соответственно и калитка из профлиста. В столбы еще при строительстве замурованы металлические пластины, сваренные с трубой в середине. Решено сделать калитку с дополнительными укосинами — чтобы профлист был жестче закреплен, а также чтобы усилить зону крепления замка. Замок — старый пока, возможна замена.

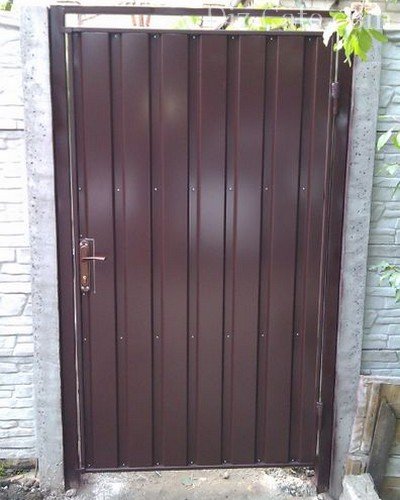

Конечный результат

Конечный результат

Каркас калитки варим при помощи инверторного сварочного аппарата из профильной трубы 40*20*3 мм. Ставить будем»по месту», привариваясь к закладным. Отрезаем заготовки:

  • две поперечины длиной от одного столбы до другого (получилось 108 см),
  • две стойки — высотой 185 см.
Варим раму

Поперечины не привариваем, а только «прихватываем» к закладным пластинам — чтобы держались. Буквально по две точки сварки на место крепления. Перед сваркой второй стороны проверяем горизонтальность перекладины. Кладем строительный уровень, корректируем положение, потом прихватываем. Итак, получится, что в проеме две горизонтальные перемычки.

Прихватываем поперечины к закладным двумя точками

Прихватываем поперечины к закладным двумя точками

К установленным поперечинам привариваем вертикальные стойки. Они должны быть вертикальными — в месте соединения с перемычками угол строго 90°. Проверяем в процессе соединения, при необходимости корректируем. Еще: шов должен быть хорошим, прочным, обвариваем со всех сторон, по периметру трубы.

И с другой стороны

И с другой стороны

В результате получилась рама прихваченная к столбам. Еще раз проверяем углы, иначе потом может перекосить, калитка перестанет закрываться/открываться.

Ставим петли

Далее самый ответственный момент — надо приваривать петли. Взяли стандартные металлические петли для распашных ворот, которых полно в любом строительном магазине и на рынке. Они должны быть установлены строго вертикально, да еще обе на одной оси. Иначе калитка не будет открываться.

Привариваем петли.

Калитка с каркасом из профильной трубы - устройство и размеры

Калитка с каркасом из профильной трубы — устройство и размеры

Первой привариваем нижнюю петлю, множество раз перепроверяя ее вертикальность уровнем. Вторую стараемся установить на том же оси. Сначала прихватываем к закладной, проверяем и лишь потом, если все совпало, тщательно провариваем шов. Если все рассчитано правильно, петля прилегает к трубе каркаса, так что приварить труда не составит.

Петля приварена на калитку

Петля приварена на калитку

Когда петли установлены, убираем «прихватки», которые держат калитку. Она волшебным образом теперь открывается/закрывается. Далее дело за малым — приварить укосины. Работа элементарная: отрезаем куски трубы одинаковой длины, прикладываем к предполагаемому месту установки, отмечаем мелом как надо срезать. Берем болгарку с режущим диком по металлу, отрезаем, проверяем, если надо, дорабатываем (болгаркой или  напильником — в зависимости от величины «косяка»). Когда укосина «стала», привариваем ее.

Приварить укосины несложно

Приварить укосины несложно

Аналогично довариваем усиление под замок на калитку. Для монтажа старого металлического замка вверху понадобилось приварить кусок уголка, иначе не получалось его закрепить.

Сделать калитку - это еще и приварить замок

Сделать калитку — это еще и приварить замок (когда покрасится, будет выглядеть лучше)

Последние сварные работы — надо закрыть открытые срезы труб, которые направлены вверх и в стороны. Если их не закрыть, в них будут попадать дождевая вода и снег, трубы начнут ржаветь изнутри, что ускорит смерть каркаса. Сварка на этом этапе не обязательна, можно заделать силиконом или найти пластиковые крышки подходящего размера.

Финишные работы

Это все. Калитку почти сделали. Далее — стандартные работы по металлу — шлифовка, грунтовка, покраска каркаса и последним этапом — крепление заполнения. В данном случае оно ничем не отличается от монтажа профлиста на забор.

На УШМ (болгарку) ставим наждачный круг по металлу, зачищаем все места сварки, убирая ржавчину и т.д. Кстати, делать все это удобнее когда калитка стоит на месте. Если ее снять, работать будет не так удобно, придется ее переворачивать, ходить вокруг нее кругами…

Калитка после грунтовки

Калитка после грунтовки

Чтобы каркас калитки долго не облезал, обработаем его преобразователем ржавчины, потом грунтовкой. Далее можно крепить профлист. Его надо отрезать по размеру, примерить.

А это уже конечный результат: решили сделать калитку, сделали...

А это уже конечный результат: решили сделать калитку, сделали…

Однозначно придется где-то подрезать, чтобы все открывалось. Поэтому для начала отрезанный лист крепим буквально на четыре самореза — по углам, наносим отметки — где что подрезать, снимаем, отрезаем, снова примеряем. Когда добились нормальной работы, можно крепить «на века».

Деревянная калитка для дачи

Заборы на дачах редко представляют собой неприступную преграду. Обычно это не слишком высокие деревянные заборчики. Для такой ограды имеет смысл сделать калитку из дерева. Есть совсем простая, без затей. Нужны будут только сухие доски (при условии, что столбы уже есть).

Если нет деревообрабатывающих станков (рейсмуса, фрезера), проще купить обрезную доску нужных параметров. Ширина/толщина досок произвольная, как и расстояния между планками. Чаще всего используют сосновую доску шириной 6-10 см и толщиной около 2 см, расстояние между планками — 2-6 см. Можно и больше, и меньше — зависит от желаемой степени «прозрачности».

Один из самых распространенных вариантов

Один из самых распространенных вариантов

Доски желательно иметь сухие. Камерой сушки вряд ли кто будет использовать, но выдержанные пару лет или хотя бы полгода-год (влажность порядка 25%) — это уже отлично. Чтобы древесина дольше не разрушалась, ее необходимо обработать защитными пропитками. Сейчас есть составы, которые защищают даже древесину, которая лежит на земле (защитные пропитки для дерева, находящегося в непосредственном контакте с землей). Но некоторые из них придают древесине посторонний оттенок (чаще всего зеленоватый, оливковый). Если калитку собираетесь красить, это не страшно. Если же собрались использовать светлый лак, обратите внимание на этот момент.

Простая садовая калитка

Это самая простая калитка которую может сделать обычный человек, не плотник. Если вы умеете пилить, держать в руках молоток, забивать гвозди, все получится. Ничего более сложного делать не придется.

Берут две планки или два бруса (параметры зависят от веса калитки). По длине они равны ширине будущей калитки. Эти бруски укладывают поперек. Расстояние между ними — немного меньше высоты калитки. Имеет смысл расположить их на том же расстоянии, как и тетивы на прилегающем заборе (как на фото выше). Тогда калитка будет смотреться частью ансамбля.

Устройство деревянной калитки

Устройство деревянной калитки

Обработанные и высохшие доски-штакетины выкладывают с заданным расстоянием на поперечины. Чтобы выдержать расстояния было проще, можно использовать обрезки одинаковой длины, проложив их между досками (можно и спичечный коробок, если вас устраивают его размеры). Берем гвозди (два на планку вверху и два внизу) и крепим доски к каждой поперечине.

После того как все планки прибиты, переворачиваем полотно калитки, примеряем укосину, очерчиваем линии, по которой надо укосину обрезать. Ножовкой отпиливаем лишнее, ставим на место, крепим — по два-три гвоздя с обоих сторон. Теперь крепим каждую доску к укосу. Это придает калитке дополнительную жесткость.

Как сделать простую калитку из дерева для дачи

Как сделать простую калитку из дерева для дачи

Петли выбираем металлические, можно — амбарные. Они есть небольших размеров, как раз для дачных калиток. При желании, крепят их к лицевой части калитки — они придают некую изюминку. С таким же успехом можно их закрепить и с тыльной стороны.

Как сделать калитку из досок: правильная конструкция

Выше описан простой садово-дачный вариант, но есть конструкция посложнее и понадежнее. Тут потребуются минимальные плотницкие навыки: собирается она на соединение шип/паз. Эта деревянная калитка состоит из двух реек обвязки большей толщины, двух перекладин (верхней и нижней) и подкоса. Толщина верхних перекладин и штакетин (вертикальных планок) одинаковая, а толщина реек обвязки в три раза больше (толще можно, тоньше — нет). Например, штакетины, перекладины и укос имеют толщину 20 мм, рейки обвязки — 60 мм.

Как сделать деревянную калитку с каркасом

Как сделать деревянную калитку с каркасом

В рейках обвязки вырезается паз, на концах перекладин — шип. Соединение промазывается столярным клеем, зажимается в тиски. Укос можно установить также — на шип и паз, но он получается сложной формы, приходится на соединение. Поэтому чаще его просто крепят на гвозди — так проще. После того как рама собрана, прибивают штакетины. Их можно прибивать со стороны двора или со стороны улицы. Вместо гвоздей можно использовать болтовые соединения, в этом случае крепеж служит еще и украшением. Имеет смысл поставить нержавеющие или бронзовые заклепки.

Фото красивых калиток

Сделать калитку не обычную, а красивую — это не так уж и сложно. И далеко не всегда для этого требуются дорогие материалы. Что всегда необходимо — это фантазия. Тогда даже велосипед, лопата, сучок или кирка —  материал для эксклюзивного дизайна.

Для любимцев))

Для любимцев))



Для домов в современном стиле калитки нужны соответственные

Для домов в современном стиле калитки нужны соответственные



Из самых разных материалов... даже из сучков

Из самых разных материалов… даже из сучков



Древесина и кованные элементы - беспроигрышная комбинация

Древесина и кованные элементы — беспроигрышная комбинация



Главный компонент - фантазия

Главный компонент — фантазия



Трафарет изменяет даже самый простой забор

Трафарет изменяет даже самый простой забор



Сделать пару вырезов в досках... оригинальная деревянная калитка готова!

Сделать пару вырезов в досках… оригинальная деревянная калитка готова!



В гости к сказкам

В гости к сказкам



Велосипед, колеса, лопата - все материалы для изготовления калиток

Велосипед, колеса, лопата — все материалы для изготовления калиток



К забору из евроштакетника

К забору из евроштакетника



Небольшой фрагмент - кот из фанеры...

Небольшой фрагмент — кот из фанеры…



Оригинальный дизайн... со стороны двора

Оригинальный дизайн… со стороны двора



Даже калитка из профнастила может быть оригинальной

Даже калитка из профнастила может быть оригинальной

Как сделать калитку в заборе из профнастила и дерева своими руками

Для каждого забора необходимо подобрать соответствующую калитку. К выбору этого элемента следует отнестись с большой ответственностью, так как он является не только функциональной составляющей ограды, но и ее украшением. Правильно подобрать, сделать и установить калитку в заборе, например, из профлиста, каждый домашний умелец может своими руками.

калитка в заборе Пример устройства калитки в заборе из профнастила Вернуться к оглавлению

Содержание материала

Как выбрать калитку

Калиткой называют часть забора, которая представлена в виде одностворчатой двери. Располагается она в самом заборе или в воротах. К выбору калитки следует подходить с особой тщательностью. Красивая, стильная, правильно подобранная дверца имеет прямое отношение к дизайнерскому украшению ландшафта. Она способствует созданию положительных впечатлений о хозяевах дома уже «с порога».
Тем, кто хочет сделать калитку своими руками, следует тщательно подготовиться к этой работе. Особое внимание нужно обратить на следующее:

  • Материал, из которого сделан забор;
  • Общий стиль ландшафта участка и строений на нем;
  • Дизайн приборов освещения;
  • Фактура, текстура и состав материала забора;
  • Цветовое соответствие.

Делать калитку своими руками следует из прочного и качественного материала.

калитка из профиляМонтаж калитки из металлического профиля и уголков

Все используемые крепежи должны соответствовать своему назначению, например, для профнастила нужно приобретать специальные кронштейны, заклепки или оцинкованные саморезы.

Правильно подобранные изделия не нарушат целостность слоя профлиста и обеспечат полотну надежную фиксацию.

Калитка в заборе должна иметь эстетическую привлекательность и отличаться хорошей прочностью, что необходимо для постоянно используемых частей ограды.

Вернуться к оглавлению

Калитка из профнастила

Для изготовления заборов и калиток чаще всего применяют профнастил. Его популярность объясняется износоустойчивостью, легким весом, способностью сочетаться с разными стройматериалами и внешней красотой. Правильно подобранный тип отделки калитки для забора обязательно должен гармонировать с самой оградой и воротами.

калитка из профнастилаВариант устройства калитки из профнастила

Профилированный лист представлен в большом многообразии расцветок и имеет доступные цены.
Профилированное полотно сочетается со следующими материалами:

  • Полотном металлическим;
  • Прутками или сеткой металлическими;
  • Коваными прутьями;
  • Поликарбонатом, обрамленным металлом.

При всем обилии возможных вариантов большинство мастеров предпочитает делать калитку из того же стройматериала, из которого выполнен сам забор. Выбор профнастила в качестве материала для дверцы в заборе из профилированного листа очевиден:

  1. Краткие сроки изготовления изделия. Делать такую калитку своими руками просто. Для ее качественного выполнения, даже при отсутствии опыта в такой работе, достаточно не более двух суток работы.
  2. Высокие эксплуатационные показатели материала. Если делать калитку, соблюдая строительные правила, то и через многие годы службы она не покроется пятнами ржавчины и не потеряет своего первоначального вида.

    конструкция калитки Схема конструкции калитки из профнастила

  3. Долгий срок эксплуатации изделия. В среднем грамотно обустроенная калитка служит 50 лет.
  4. Эстетика. Калитка в заборе из профлиста подбирается как дополнение к дизайну ландшафта приусадебной территории. Пластины металла, изготовленные в виде волн, могут быть идеально подобраны по цвету к экстерьеру дома и надворных построек. Это делает эстетичным композицию всего земельного участка в целом.

Выбирать материал для калитки следует исходя из высоты и формы волн листа и его маркировки. От специфики волн профлиста зависит степень жесткости готовой конструкции.

Калитка в заборе должна быть выполнена материалом, маркированным «CH» («C20», «C21», «НС35»). Наиболее актуальным является применение полотен с полимерным покрытием, которое обеспечивает изделию хорошую сопротивляемость механическим повреждениям. калитка с полимерным покрытием Подготовительные работы:

  1. Начинать делать калитку следует с подготовки чертежа, который составляется с учетом окончательного решения по габаритам (длина и ширина) и форме элемента. Тем, кто решил сделать калитку своими руками, нужно серьезно отнестись ко всем этапам работы, особенно к расчетам. Грамотные расчеты обеспечат готовой дверце не только красоту, но и удобство в пользовании.
  2. Рассчитывают калитку исходя их общепринятых параметров. Чаще всего ширина изделия составляет не более 110 см, а его высота не превышает 200 см. Наиболее популярна квадратная или прямоугольная дверца из профнастила. Делать такой элемент проще, чем калитку в виде арки, которую украшают кованые металлические дополнения.
  3. Продумывая детали изделия, нужно подсчитать расход используемых материалов. При составлении чертежа следует определиться с наличием украшений на дверце. чертеж калитки Чертеж калитки с размерами для монтажа

    Это могут быть кованые узоры из металла или декоративные вставки, которые можно заказать у частного мастера.

  4. Делать своими руками фигурную калитку следует только в том случае, если у мастера имеется опыт в такой работе. Тем, кто впервые занялся подобным трудом, лучше всего выбрать простые геометрические формы, не требующие специальных знаний в области черчения и геометрии.

Материалы для прямоугольной калитки:

  • Полотно профлиста;
  • Труба профильная с сечением 60 х 60 мм;
  • Каркасная металлическая труба с сечением 40 х 40 мм;
  • Цемент, песок и щебень;
  • Квадратная труба для ребер жесткости;
  • Краска для каркаса и опор;
  • Рубероид небольшого размера;
  • Грунтовка для металлических поверхностей;
  • Мастика битумная.

Необходимые инструменты:

Установка калитки:

  1. В качестве опор лучше всего использовать металлические трубы, а не столбы из дерева. Столбы устанавливаются в лунки, сделанные по линии ограды. В длину опора рассчитывается с учетом высоты калитки, к которой приплюсовывается глубина установки опоры. Средняя глубина столба равна 100 см.
  2. После нарезки опорных труб при помощи болгарки, места разреза следует очистить и смазать грунтовкой.
  3. На дно каждой ямки необходимо положить куски рубероида, а затем насыпать щебень (15 см в высоту).
  4. Перед установкой опор в лунки на высохший слой грунтовки наносится битумная мастика.
  5. Установка столбов должна корректироваться показателями строительного уровня. установка столба установка столба по уровню

    установка столба

  6. После установки опоры щебень утрамбовывают ломом. Затем лунку заливают свежим бетоном. Бетонный раствор готовится из соотношения цемента к песку 1:3. Через семь дней можно приступать к дальнейшим работам.
  7. При необходимости трубу обкладывают кирпичом, что необходимо учесть при составлении расчетов. С учетом облицовки определяется и расстояние между столбами и ширина полотна калитки. В этом случае к опоре привариваются закладные пластины, которые выводятся поверх облицовки. На эти пластины в дальнейшем крепятся петли для фиксации дверцы.
  8. Для каркаса калитки на профильной трубе размечаются горизонтальные и вертикальные стороны элемента. При отрезании нужных частей болгарку нужно держать под углом в 45°.
  9. Нарезанные части очищаются, обезжириваются и обрабатываются антикоррозийными средствами.
  10. Сварка по каркасу проводится на ровной и твердой поверхности. сварка каркаса калитки Делая эту работу своими руками, важно следить за тем, чтобы диагонали изделия были абсолютно равными.
  11. Каркасу придаст дополнительную жесткость вваренная перемычка, которую делают из трубы с сечением 20 х 25 мм. Ее можно разместить как посредине калитки, так и ниже или выше ее центра.
  12. По вертикальной оси каркаса привариваются навесы. Подготовленный каркас выставляется по высоте, а навесы привариваются к столбу.
  13. При установке самодельной калитки на даче нужно от обеих опор до каркаса оставлять зазор в 10 мм. Это обеспечит дверце удобное многократное открывание и закрывание.
  14. Между полотном двери и тротуаром должен быть зазор в 15 см, что поможет зимой, при скоплении льда, свободно пользоваться калиткой.
  15. Место для замка предусматривается во время варки каркаса. Для этого замок прикладывается к профильной трубе для разметки его расположения. замок для калиткиПример установленного замка в калитке

    На профлисте отмечается место установки скважины, а в опоре прорисовываются контуры отверстия. Все работы по выпиливанию осуществляются болгаркой. Края готового отверстия подпиливаются напильником и окрашиваются краской под цвет профлиста.

  16. Подготовленное полотно крепится по углам каркаса при помощи специальных саморезов. Фиксируется оно по периметру калитки и вдоль поперечной перекладины. Крепить лист можно по каждой волне или с шагом через одну волну.
  17. В последнюю очередь устанавливается замок.

Такую калитку можно декорировать. Для этого актуально использовать кованые узоры и орнаменты, которые прекрасно выделяются на фоне основного материала. Декор можно сделать своими руками или заказать у профессионалов. Грамотно подобранные кованые составляющие калитки способны придать даже простому и неброскому забору шик и благородство.

Вернуться к оглавлению

Калитка из кованого железа

Кованые калитки обладают способностью идеально вписываться в любой по типу ландшафт. Если калитки из дерева актуальны лишь для участков, на которых построены деревянные дома, то художественная ковка уместна везде и всегда. Правильно подобранный орнамент обеспечит такой калитке гармоничное сочетание с разными архитектурными стилями, цветами, узорами и декоративным наполнением сада.

Кованые калитки могут быть разными по количеству мелких деталей и объемности изображения. Такое изделие можно заказать у профессионального мастера, а установить самому.

Так как кованые калитки требуют опытных рук и наличия у заказчика чувства стиля, для составления чертежа лучше всего привлечь дизайнера. Прекрасным решением станет дублирование орнамента калитки при помощи украшений в саду (беседки, скамейки, узорные фонари и т. д.).


Кованые элементы в заборе сделают его воплощением художественного стиля и обязательно вызовут восторг у окружающих. Такое изделие отличается долговечностью, изяществом, красотой. Изготавливают кованые дверцы в самых разных стилевых направлениях: от барокко до хай-тека. Такое изделие обойдется дороже, чем калитка из профлиста, поэтому доверять его изготовление следует только мастеру с хорошей репутацией.

115 фото лучших вариантов и рекомендаций по их установке

Красивые самодельные калитки из дерева, решетки, сетки или профнастила способны украсить любой приусадебный участок, особенно если подойти к их изготовлению творчески. Сам процесс не займет много времени, средств и инструментов, а размеры, форма и внешний вид калитки может быть совершенно индивидуальным.

Ниже предлагается пять вариантов пошаговой инструкции изготовления калитки своими руками с фото и подробным описанием.

Вариант 1 – Деревянная

Основой для калитки из дерева могут быть древесный массив, фанера, брусья или штакетник в зависимости от желаемого результата. Корпус изготавливается из металлического профиля, сваренного прямоугольником, или брусьев, соединенных крепежами или металлическими скобами, углами в форме буквы “Z” или прямоугольника с косой перекладиной.

Каркас на шарниры крепится к опоре столба, а после на основе фиксируются подготовленное внешнее обрамление. Фанера используется цельной пластиной, а штакетник и доски могут размещаться вплотную друг к другу, на некотором расстоянии и даже на разных уровнях.


Заключительный этап предполагает установку щеколды, ручки, крючка, а также покраску изделия, нанесения рисунков, лакового слоя.

Однако возможны и более экспериментальные варианты. Например, асимметричную калитку можно сделать из зачищенных и обработанных толстых веток или каркаса из прутьев, обвитого лозой или розарием.

Вариант 2 – Из профнастила

Надежнее и долговечнее будут металлические калитки из профнастила. Для изготовления каркаса желательно использовать трубы, аналогичные каркасу забора, и приварить их между собой и к опорным столбам. Для усиления конструкции рекомендуется приварить поперечную горизонтальную или вертикальную перекладину.

Важно постоянно зачищать и шлифовать швы, чтобы сделать калитку гладкой и эстетичной. Также каркас обрабатывается специальными средствами от коррозии.

Монтирование профнастила происходит при помощи дрели и пистолет для заклепок или саморезов, а на заключительном этапе устанавливаются накладки, ручки, замок или щеколда.

Вариант 3 – Из сетки

Самая простая модель – это калитка из рабицы, сделать которую можно в максимально сжатые сроки. Для этого в грунт устанавливаются две металлические опоры, а между ними натягивается и фиксируется сетка. Подходит такая конструкция для размещения внутри участка, так как прозрачность не всегда приятна и безопасна. Декорировать изделие лучше яркой покраской каркаса.

Вариант 4 – Из лопат и вил

Необычным решением калитки для отделенной заборчиком садовой или огородной зоны станет ограждение из старого инструментария.

Так, к каркасу из прямых узких брусьев, веток вертикально или горизонтально крепятся ненужные лопаты, вилы, грабли, коса, после чего изделие выравнивается по периметру и окрашивается в единый цвет.

Вариант 5 – Кованая

Самая сложная по технологии и невероятно красивая в итоге – кованая калитка, подкупающая своей ажурностью, невероятными узорами и изгибами. Правда, для такого чуда как минимум необходим сварочный аппарат, а как максимум болгарка, приспособление для спирального скручивания, пульверизатор и тиски.

Зато основой для калитки могут стать все завалявшиеся в хозяйстве металлические обрезки, прутья, пластины, решетки и даже сломанный велосипед.


Разложив все имеющиеся элементы на земле и придав им необходимые форму и размер, приступаем к сварке, окрашиванию и креплению к забору.

Советы и рекомендации

Перед тем, как сделать калитку своими руками, рекомендуется ознакомиться с некоторыми советами:

  • Чертежи калиток должны включать данные о размерах, расположении петель, лаг, перекладин, замка, задвижки, ручки, глубины установки опор в грунт;
  • Готовую калитку можно оформить ажурным козырьком, резной окантовкой или почтовым ящиком;
  • Вход может быть в одной цветовой гамме с забором или, напротив, иметь контрастный оттенок;
  • С деревом отлично гармонируют черные петли и замки.

Самодельная калитка станет необычным и ярким украшением участка, если подойти к ее изготовлению максимально творчески, не боясь рисковать, экспериментировать и задействовать непривычные вещи.

Основой для будущего изделия может стать все что угодно, главное, не забыть предварительно составить план и чертеж, рассчитать размеры и ориентироваться на сочетание с существующим дизайном дома и забора.

Фото калиток своими руками


Также рекомендуем посетить:

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
