Мир Востока всегда окружен таинственной атмосферой. Культура, искусство, традиции, архитектура – все отличается от привычного европейского уклада. В связи с этим нет ничего удивительного, что восточные мотивы периодически приобретают популярность во всех сферах жизни. В проектировании домов подобные тенденции тоже нередки. Китайская крыша – вот что пользуется популярностью у любителей восточной экзотики.

Дома в китайском стиле не привлекали бы такого внимания, если бы не их ажурная эффектная крыша с поднятыми к небу краями. Изящные здания, как будто бы устремляющиеся вверх, полны величественности и достоинства. Воссоздать подобное произведение архитектурного искусства не так-то просто.

Крыша в китайском стиле отличается от европейских решений по ряду параметров:

  • при их возведении используются не стропила, а стоечно-балочная конструкция;
  • для кровли берут черепицу, выполненную в форме цилиндров.
  • карнизы делаются крупными и тяжелыми.

Для информации! Дома бедняков в Китае покрывали не черепицей, а корой кипариса или иными материалами растительного происхождения.

Конструкция китайской крыши характеризуется устремленными верх углами и выступающими карнизами

Уникальная форма черепицы нужна для того, чтобы ее было можно скреплять на угловых стыках. Использование при этом специального профиля и фигурок с фантастическими изображениями (цян-шоу) придает особый колорит кровле. По аналогичной схеме создается и конек крыши, единственное различие в том, что цян-шоу заменяются керамическими зажимами. Именно их «рогатая» конфигурация бросается в глаза, когда мы смотрим на крышу в восточном стиле.

Конструкция китайской крыши подразумевает крупные карнизы, которые, выдаваясь далеко за стены, предохраняют дом от излишних климатических проявлений: сильный дождь, агрессивное солнце и т. п. Немалый вес карнизов позволяет так распределить общую массу крыши, что дом приобретает повышенную устойчивость. Вес карниза ложится на систему кронштейнов – доугун.

Решившись на возведение крыши в китайском стиле, уже при проектировании стоит решить: сохранять ли уникальную архитектуру строения или ограничится внешней имитацией конструкции. Основная разница в кровлях европейской и восточной архитектур – наличие или отсутствие стропильной системы. Строительство домов без стропил в Китае и Японии вполне оправдано – опорно-балочная система лучше выдерживает проявление сейсмической активности. Создавая же крышу вне подобной опасности, нет нужды уходить от привычных систем.

Стропильная система шатровой крыши похожа на конструкцию китайской крыши

Если внимательно изучить на фото китайские крыши, то можно увидеть их сходство с некоторыми образцами европейской архитектуры. Больше всего такая конструкция напоминает шатровую крышу, у которой была изменена форма углов или же фантазийный дизайн на висячих стропилах.

Восточная архитектура избегает возведения несущих стен – весь вес дома ложится на столбы. Центральная вертикальная опора принимает на себя нагрузку от горизонтальных затяжек. Так как в качестве строительного материала применяется бамбук, а верх кровли оформляется тяжелой черепицей, то неудивительно, что постепенно формируется изгиб углов. Это естественный процесс стал каноном для восточной архитектуры.

Для информации! Нагрузка кровли в Европе ложится на треугольники стропил, на Востоке же в основе лежит прямоугольная форма.

Описывая классическую китайскую крышу, можно перечислить все ее специфические характеристики:

  • нагрузка распределяется в вертикальной и горизонтальной плоскости каркаса;
  • углы кровли загибаются вверх;
  • карнизы сильно выдаются за внешние стены дома;
  • можно встретить крыши с многоярусной конструкцией.

В основе крыш китайской конструкции лежит система прямоугольников

Итак, любителям восточных мотивов можно предложить несколько проектов для реализации:

  1. Полностью воспроизвести оригинальную конструкцию дома – без несущих стен на вертикальных основах и с выдающимися свесами на мощной системе кронштейнов. Однако подобная конфигурация экономически нецелесообразна и неудобна для проживания европейцу.
  2. Использовать широкие возможности стропильных систем и создать ферму подходящей конфигурации с привычной основой на стены здания. Стоимость подобных работ велика, но результат получается неотличимый от оригинала.
  3. Использовать висячие стропила и на них воспроизвести имитацию китайской крыши при помощи декоративных элементов и подходящего кровельного материала. Самое лучшее решение, если в восточных формах вас привлекает сама идея, а не сложность и самобытность архитектурных решений.
  4. Воспользоваться металлическими конструкциями, гнутые балки которых отлично подходят для создания крыш сложных форм. Металл – это дорогой материал, к тому же монтаж кровли на него связан с дополнительными затруднениями.

Для информации! Для крыш в китайском стиле подойдут не все кровельные материалы. Наиболее естественно будут смотреться: битумная черепица, еврорубероид, листовые металлические покрытия.

Для кровли китайской крыши больше всего подходят следующие материалы: битумная черепица, еврорубероид, а также листовые металлические покрытия различных видов

Если есть желание пройти все этапы возведения истинно китайской конструкции, то рекомендуется начать с пагоды – небольшой беседки, в которой нет стен, и поэтому не возникнет сложности максимально точно воспроизвести желаемое строение по всем канонам мастерства.

Если же речь идет о жилом доме, то лучше остановиться на имитации, которая внешне будет выглядеть как необходимое строение, а конструкционно получится соблюсти все требования по тепло- и гидроизоляции здания. Дом, созданный по такому проекту, получится элегантным, необычным, но не пострадают его эксплуатационные характеристики.

Лучше всего китайские крыши получаются на основе висячих стропил. Последовательность операций от первого до последнего шага будет состоять из следующих этапов:

  1. Первым делом потребуется максимально четко прорисовать желаемый тип крыши – ее конфигурацию, дизайн, особенности отделки.
  2. На основе рисунка проектируется стропильная система. Только имея подробный чертеж несущей конструкции, можно приступать к дальнейшим работам.
  3. Требования к материалам достаточно строгие, поэтому стоит позаботиться о них заранее и приобрести фанеру толщиной не более 1 см и доски, сечение которых должно составлять 150х30 мм.
  4. Вертикальная опора должна быть такой длины, какая ширина планируется у стропильной конструкции. Подобрав необходимую доску, необходимо установить ее точно по центру.

    Важно! Несущий столб должен стоять строго перпендикулярно основанию.

    Шаблон для изготовления стропильной фермы начинается с установки перпендикулярной основы

  5. Вторая доска крепится таким образом, чтобы один ее конец находился на середине опорного бруса, а второй касался верхней точки перпендикулярно установленной опоры.
  6. Следующая доска должна соединить середину предыдущей балки и крайнюю точку опорного бруса.
  7. Последние две операции следует повторить с другой стороны возводимой конструкции. Это один из элементов стропильной фермы для крыши в китайском стиле.
  8. По указанному шаблону изготавливается необходимое количество элементов, при этом стоит помнить, что шаг между стропильными фермами должен быть равен 50 или 70 см.

    Важно! Используя величину 70 см в качестве расстояния между фермами, необходимо заблаговременно сделать обрешетку, шаг которой будет кратным ширине фанеры по величине.

    Стропильная ферма, на основе которой конструируется крыша в китайском стиле

  9. На фанере делаются резы на ¾ толщины, это обеспечит высокую плотность прилегания листов.
  10. Монтаж стропильной системы закончен и можно переходит в финальному покрытию кровлей. Лучше всего остановить свой выбор на гибкой черепице, которая близка по своим параметрам к необходимой отделке.

Если инструкция показалось сложной, то есть и другие пути решения:

  • взять за основу конструкцию фахверковой крыши и внести ряд изменений до получения необходимого результата;
  • дополнить стропильную систему гибкими металлическими профилями, которые позволят добиться воздушной конфигурации кровли.

Крупные свесы – неотъемлемая часть китайской крыши. Для их устройства стоит воспользоваться декоративными карнизами или консолями необходимой величины. Также обязательным атрибутом станут декоративные элементы – фигурки драконов, змей, животных. Они помогут воссоздать необходимый восточный колорит.

Для покрытия такой крыши лучше всего использовать мягкие битумные материалы либо различные виды листовых металлических покрытий

Задумав украсить свой дом конструкцией в китайском стиле, не надейтесь сделать все самостоятельно. Грамотный проект и большой опыт в возведении кровельных конструкций – вот, что требуется для реализации такой сложной работы. Профессиональные мастера справятся с заданием подобного рода и создадут дом, подходя к которому будет ощущаться таинственная атмосфера Востока.

Крыша в китайском стиле

При строительстве домов, в последние годы многих тянет к восточной культуре. Привлекает она к себе преимущественно своими необычными формами, фигурами и таинственным дизайном. Так, если вы планируете или только раздумываете над тем, чтобы сделать крышу в восточном стиле, то эта статья поможет вам понять, что необходимо вам учесть. В частности, вы сможете узнать о том, как изготавливается крыша в китайском стиле.

Важные особенности

Крыша в китайском стиле представляет собой очень оригинальное решение. В этом направлении, данное архитектурное строение по праву можно считать визитной карточкой Китая. Она разительно отличается от привычных нам крыш в нашей местности. Итак, данная конструкция имеет такие особенности:

  • Края китайской крыши загнуты вверх к небу. За счет того, что карнизы загнуты под невероятным углом, создается оригинальный вид. Со стороны такое сооружение напоминает чайный домик или восточный храм.
  • Карниз имеет широкие и массивные размеры. За счет этого, строение надежно защищено от непогоды, а именно от ветра, снега, дождя и других атмосферных явлений.
  • Используемая черепица имеет особый вид. Для таких крыш принято использовать керамическую черепицу цилиндрической формы. Благодаря этому очень легко и просто придавать особую форму коньку, угловым элементам и краям китайской кровли.

Важно знать! В основе каркаса китайской крыши используется стоечно-балочная конструкция. Это совсем иная схема строительства, нежели при возведении традиционной крыши в нашей местности.

Важные нюансы и отличия строительства

Перед тем как сделать китайскую крышу, крайне важно определить некоторые нюансы всей постройки. Для ее изготовления рекомендуется использовать бамбук, ель, дуб, сосну, лиственницу. Что касается облицовки, то преимущественно это керамическая черепица. Но также допускается использование каменной плитки и металла.

Важная особенность китайской крыши – несколько уровней. Учитывая этот фактор, крайне важно отталкиваться от общей картины всех существующих построек на вашей территории. Такая китайская кровля не должна выпадать из общей картины. В противном случае она будет только отвлекать и создавать негативное впечатление.

Если сравнивать данный тип китайской крыши с европейскими, то здесь можно обнаружить несколько важных отличий:

  1. В основе конструкции крыши используется стоечно-балочная стропильная система. Что под этим подразумевается? В европейском исполнении стропильная система опирается на несущие стены. Они принимают всю нагрузку от покрытия. В кровле китайского стиля, по центру устанавливается столб, на который возлагается вся нагрузка крыши. Более того, в восточном стиле стропильная система выполняется по принципу прямоугольника, в то время как в европейских постройках по принципу треугольника.
  2. В основе покрытия используется керамическая черепица цилиндрической формы. Для ее монтажа применяют профиль особой формы.
  3. Крупные карнизы – это еще одно важное отличье. Большой вес всего сооружения распределяется так, что конструкция становится очень прочной.

Оригинал или имитация – что выбрать

Итак, если вас привлекают все эти особенности и «странности» китайского стиля, то вам стоит решить следующее: будет это оригинальная постройка или всего лишь имитация. Это стоит решить на стадии разработки проекта. В первом случае необходимо соблюсти все каноны строительства Восточной архитектуры. Если вам это не подвластно, то можно остановить свой выбор на имитации постройки.

Важно! Учитывая особенности климатических условий на территории Российской Федерации, в большинстве случаев есть возможность только для имитации.

Подготовка к работе

Из всего вышесказанного очевиден вывод – особое внимание следует уделить именно сооружению стропильной системы. Именно ей можно придать строению тот или иной внешний вид. Так, здесь не должно идти и речи о каркасной технологии строительства. Китайскую кровлю необходимо построить вокруг центрального столба. Этот столб устанавливается по центру будущей крыши. он будет принимать на себя всю нагрузку строения.

Важно! Если вы отдаете предпочтение оригинальной конструкции крыши в китайском стиле, то, возможно, вам потребуется помощь высококвалифицированных специалистов. Здесь необходимо произвести ряд серьезных вычислений, которые помогут соорудить по-настоящему красивую и прочную китайскую крышу для частного дома или другого строения.

В любом случае в начальном этапе необходимо сделать проект. Благодаря ему можно произвести точный расчет будущего расхода строительного материала. Сделав закупки, можно приступать непосредственно к строительству.

Возведение кровли

Предлагаем вам рассмотреть несложный пример китайской крыши. При этом у вас уже должен находиться чертеж на руках. Для начала по центру необходимо закрепить доски длиной 1500 мм, а шириной 300 мм. У основания крыши по центральной оси необходимо установить стропильную ногу. Благодаря этому получается опорный вертикальный брус. Подобный брус монтируется на другой стороне крыши. То есть в результате всех этих действий, у вас должна получиться в виде конуса четырехугольной конструкции.

Далее необходимо изготовить обрешетку. Делается она сравнительно просто. Так, на опорные брусья и стропильную ногу прибиваете деревянные доски. Их направление должно быть перпендикулярно основанию. Таким образом основной скелет строения полностью готов.

Далее необходимо взять листы фанеры. Чтобы они были гибкими, на них следует нанести специальные насечки. Это позволит их выгнуть и закрепить на обрешетку. Что касается кровельного материала, то удачной альтернативе цилиндрической керамической черепице, является мягкая битумная черепица. Ее преимущество в том, что она не имеет большого веса. Плюс ко всему, она прекрасно будет повторять все очертания и повороты китайской крыши.

Два альтернативных варианта монтажа китайской крыши

Рассмотрим два оригинальных решения, которые позволят построить кровлю в восточном стиле.

  1. Стропильная система с прямоугольным основанием формы пирамиды. В основе всего сооружения лежит четырехугольная стропильная система. Чтобы получить пирамиду, необходимо установить стропила заданной формы друг на друга. Если вы хотите двускатную китайскую кровлю, то длина двух четырехугольников должна быть одинаковой. Чтобы придать ей параболическую кривую, то важно правильно сделать расчет стоек и ширину ферм. Что касается расположения досок, использующихся при изготовлении обрешетки, они должны стыковаться посередине обрезных досок, которые также являются элементом обрешетки.
  2. Висячие стропила. Это второе оригинальное решение. В этом случае потребуется подготовить доски 15×3 см, доски для сооружения обрешетки и листовая влагостойкая фанера, толщиной 10 мм. Принцип такой кровли был описан в предыдущем подзаголовке.

Важные детали внешнего вида

Важно понимать, что при возведении оригинальной конструкции играет роль буквально каждая деталь. Например, фигурки цян-шоу. Под этим подразумевается специальный профиль, имеющий прямоугольную фигурки и форму. На этих фигурках изображаются разные мифические существа. Преимущественно такие профиля используются при обустройстве стыков. Как следствие, создается надежная защита от проникновения дождя. Плюс ко всему, фигурки цян-шоу придают строению особый внешний вид.

Также имеется особый коньковый профиль, имеющий специальные керамические зажимы. Благодаря этому важному элементу, становится возможным сделать китайскую кровлю рогатой. Немаловажным элементом сооружения является доугун. Он используется при возведении традиционных китайских строений. Под этим подразумевается система кронштейнов, позволяющая удерживать вес всей конструкции.

Заключение

Итак, как мы увидели, китайская крыша своими руками затея не из простых. Чтобы сделанная кровля в китайском стиле прослужила долгие годы, крайне важно уделить внимание большому количеству нюансов и деталей. Если не соблюсти технологию строительства, то все может закончиться с негативными последствиями. Учитывая все это, мы рекомендуем вам к просмотру подготовленное видео, которое поможет вам визуально увидеть все особенности и сложности такого строения. Мы надеемся, что этот материал пробудил в вас желание экспериментировать при строительстве и благоустройстве дома, а, в частности, крыши.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Устройство фундамента, каркаса +Фото и Видео

Китайская беседкаЗагородный участок невозможно представить без уютной беседки в саду. Беседка во дворе  является тем местом, где хочется летним вечером отдохнуть за чашкой чая с друзьями или  близкими.

Многие стараются как то выделится из толпы и сделать на своем участке что-то  необычное, ни как у всех. Беседки в китайском стиле в последнее время набирают все большую  популярность. Конструкция такой беседки выполнена сочетанием плавных линий с символизмом и многоплановостью, что в свою очередь вызывает чувства умиротворения и комфорта.

Беседку в китайском стиле выделяет характерная и оригинальная крыша, выполняемая в стиле  пагоды. Именно благодаря ей конструкция приобретает необычный вид. Подобное строение  изменит весь облик вашего участка.

На заметку: Пагода является буддийским сооружением культового характера.

Китайскую беседку можно построить абсолютно из любого материала. Однако, по традиции для  устройства таких строений используют натуральное дерево.

Форма беседки

Выделяют несколько разновидностей форм беседок:

  • Квадратные;
  • Прямоугольные;
  • Многоугольные;
  • Круглые.

Считается, что в круглых беседках более теплая и дружественная атмосфера, ведь в ней нет острых  углов. Также такая форма выглядит красивее и она более комфортная. Многогранная беседка тоже достаточно оригинальное решение. Такая конструкция смотрится  торжественно.

Устройство беседки своими руками
Сперва размечается место для беседки и убирается с него верхний слой почвы. Если не  учитывать этого нюанса,  то под полом строения будут произрастать растения, влага от которой  будет действовать на половые доски и портить их. Этот участок нужно засыпать щебнем или  отсевом, хорошо утрамбовывая, а сверху еще подсыпать слой песка.

Китайская беседка темного дереваДалее вырывается фундамент. Можно использовать ленточный или столбчатый.

На заметку: Для небольшой беседки целесообразным будет устройство столбчатого  фундамента.

При использовании столбчатого фундамента нужно учитывать, что опорные балки будут  располагаться в месте расположения предполагаемых столбов для поддержки крыши. Еще одна  балка устанавливается в середине строения для поддержания лаг пола.

            Рассмотрим устройство на примере основания из кирпичных столбов на бетонных плитах.  Делаются десять таких столбов для круглой конструкции и еще 2 для ступенек. Под каждый элемент основы засыпается песчаная подушка шириной десять сантиметров и тщательно утрамбовывается.  Сверху подушки устанавливается квадратная опалубка тридцать сантиметров в ширину, и  заливается подбетонка пятьдесят сантиметров в толщину. Таким образом делаются остальные  десять столбиков.

Основание для ступенек делается тридцать на восемьдесят сантиметров. После застывания  бетонного раствора, укладывается кирпич. На столбы кладется рубероидная прокладка перед  устройством нижней обвязки.

Так как беседка планируется относительно легкой конструкции, венец изготавливается из двух  установленных ребром досок. Установка обвязочных лаг происходит вдоль короткой стены. По ним  расстилаются половые доски.

После устройства пола, устанавливаются опорные стойки. Для них используют строганный брус.
Выставляют десять вертикально расположенных столбов. Брус на время фиксируется дощечными  откосами. После завершения строительства крыши, их убирают. А вот стойки основания следует хорошо закрепить брусками 40*40 мм с 4 сторон.

На уровне примерно восемьдесят сантиметров делается серединная обвязка. Для этого берутся  толстые строганные доски пятьдесят на сто пятьдесят миллиметров по горизонтали между брусками.
Вертикальные стойки фиксируются усиленными уголками. Затем делается верхняя обвязка. Как и в  случае с полом, здесь используется установка досок на ребро.

Главным правилом здесь считается проведение сбора треугольных элементов на земле и подъем их уже готовыми блоками.

Важно: Расположение всех наружных элементов должно быть друг на друге, т. е. сначала  опиливается под нужным углом стропильная доска на конце, затем устанавливается на балке и фиксируется сверху с помощью гвоздей.

Не прикладывается сбоку, прибивается гвоздями горизонтально, а потом опиливается.

Строение крыши

            Как говорилось ранее, в беседках китайского стиля принято использование природных  материалов. Для отделки кровли, как правило, применяется черепица либо евро рубероид.
Чтобы каркас крыши мог выдержать глиняную черепицу, ее каркас делается с помощью связки   деревянных элементов. И здесь лучше всего использовать многоступенчатый метод выполнения  фрагментов, которые затем объединяются в одну конусообразную систему.

Крышей в китайском стиле является сложная конструкция, которая нуждается в специальной  стропильной системе. Для ее строительства сначала нужно спланировать и составить чертежи.

На заметку: К строениям китайского стиля выдвигаются особые требования: для крыши  должны использоваться доски с сечением 150*30 см, а фанеру можно использовать не толще  одного  сантиметра.

Ширина вертикальной опоры должна соответствовать размеру стропильной конструкции.
Также края крыши выгибаются к верху.

Монтаж крыши выполняется в следующей последовательности:

  • Перпендикулярно к центральной опоре прикрепляется доска для основания крыши.
  • Еще одна монтируется с наклоном одного конца к центру опорного столбы, а другого перпендикулярно ему.
  • К краю опоры крепится третья доска, второй конец которой закрепляется по центру за 2 доску.
  • По этому принципу устраивают доски по всему основанию крыши, получая стропильную ферму. На ней закрепляется фанерный лист в один сантиметр толщиной, поверх которого  укладывается потом финишный кровельный материал.

Важно: Для создания крыши в восточном стиле, необходимо приподнять ее углы, т.е они должны быть загнуты. А для этого  идеально подойдет легкий профильный материал.

Готовые китайские углы можно приобрести в специализированном магазине.

Далее устанавливаются опоры и закрепляются способом обвязки, например, брусьями 15*15 см.  Крепление опор происходит с помощью анкеров, монтируемых в столбы основания. Помимо всего проводится обвязка опор и верха каркаса.

Стенами беседки в китайском стиле выполняется в основном декоративная функция, на них не  возлагается никаких серьезных нагрузок. Они могут быть с множеством различных окон и дверей.
Также китайские беседки могут быть любой конфигурации и иметь не один этаж.

как сделать конструкцию и построить кровлю в восточном стиле

китайская крышаМода на восточные традиции время от времени прокатывается по всему миру. Однако есть и те, кто не подвержен ее влиянию, и является твердым приверженцем Востока во всем – от еды и философии до архитектуры. Как устроена китайская крыша, можно ли ее оборудовать в жилом или подсобном помещении своими силами – далее в этой статье.

Здание, возведенное в стиле дальневосточного зодчества, можно отличить издалека и с первого взгляда.

Главная причина – это характерные китайские крыши (со временем перекочевавшие и в Японию), с плавно загнутыми вверх углами. Для неспециалиста эта форма кровли – абсолютно самобытная и оригинальная.

Хотя при ближайшем рассмотрении можно найти аналоги и в европейской архитектурной традиции – это так называемые фахверковые, или «голландские», крыши. Отличает их излом под углом, и отсутствие обратного загиба ребер.

Так что по внешнему виду для западной классификации конструкция китайской крыши – это не откровение, а вальмовая с ломаным скатом (где разные части скатов имеют разный уклон), либо – полувальмовая, если на двух противоположных скатах установлены фронтоны или мансардные окна.

Однако это верно только для формы кровли, поскольку несущие конструкции в Европе и Азии отличаются кардинально. Соответственно, перед тем, как построить крышу в китайском стиле – необходимо определить, будет она абсолютно повторять оригинальную конструкцию – или только имитировать ее.

Первый вариант значительно сложнее, а фактически – требует строительства всего здания по китайскому канону. Тогда как имитацию сравнительно несложно осуществить с применением привычных конструктивных решений.

СОВЕТ! Для изогнутых кровель подойдет не всякий материал покрытия. Традиционная крыша в китайском стиле в бедных домах покрывалась корой кипариса, дранкой или бамбуком, в богатых – глиняной черепицей. Сейчас есть смысл использовать мягкие битумные материалы – еврорубероид, битумную черепицу, либо – различные виды листовых металлических покрытий.

Разница в подходах

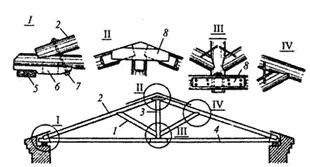

крыши китайскиеКровля на висячих стропилах

Проще всего разницу объяснить на примере висячих стропил:

  1. подкос
  2. стропильная нога
  3. бабка
  4. затяжка
  5. опорный брус
  6. подбалка
  7. болт
  8. накладка

В этой конструкции затяжка работает на разрыв – она не позволяет стропилам разъехаться и распирать наружу опорные стены. Основную нагрузку от кровли принимают на себя подкосы.

В отличие от этого, крыши китайские подкосов не имеют в принципе, а нагрузка передается через горизонтальные затяжки В и С непосредственно на вертикальные опоры (столбы, поскольку в восточной традиции несущие стены, учитывая их материал – бамбук, бумагу, сырую глину, не устраивались).

И затяжки здесь работают на изгиб. Учитывая, что для этих целей чаще всего использовались стволы бамбука – немудрено, что углы кровли естественным образом загибались кверху, особенно – под весом черепицы.

Позже такая форма вошла в канон, и использовалась даже при применении более жестких материалов.

Как видно, европейская традиция опирается в распределении нагрузок на треугольную форму, тогда как Восток предпочитает прямоугольник.

Исходя из вышесказанного, можно вывести следующие характерные особенности, которые имеет «классическая» крыша в китайском стиле:

  • Каркасная конструкция, где все нагрузки распределяются только в горизонтальной и вертикальной плоскости
  • Загнутые кверху углы
  • Свесы крыши вынесены далеко за периметр внешних стен здания для защиты стен от дождя, а внутренних помещений – от избыточного потока солнечных лучей
  • Кровля имеет очень крутой уклон в верхней части, угол которого довольно резко уменьшается в нижней
  • Для сброса осадков с кровли используется часть свесов, расположенная между ее угловыми ребрами
  • Часто встречаются многоярусные решения

Японская специфика

китайские крышиПринципиальная схема китайской кровли

Хотя в Японии часто также можно обнаружить крышу «китайского типа» – однако исторически крыша в японском стиле все же не имела угловых загибов, и вообще отличалась простотой устройства.

Здесь практически не использовались архитектурные украшения, характерные для континентального зодчества, все подчинялось здравому смыслу.

Впрочем, схожие культурные традиции, климат и окружающая среда способствуют схожести архитектуры в прочих аспектах – каркасной системе, крыше с изменяющимся уклоном, склонности к многоярусным решениям.

Отдельный нюанс, который имеют исторически японские крыши – их особая легкость, что объясняется постоянной угрозой землетрясений.

Многоэтажная крыша

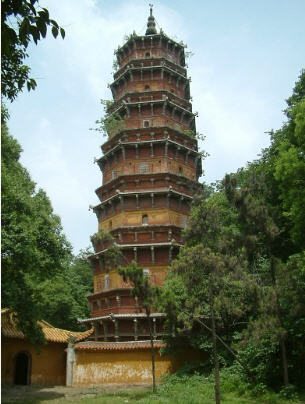

как сделать китайскую крышуПагода ХI века

Культовые строения и в Японии, и в Китае, и во всем прилегающем регионе, традиционно выполнялись высокими, и имели несколько этажей.

При этом конструкция крыши пагоды сильно зависит от региона, вероисповедания населения, и эпохи. Вначале она была максимально простой, ярусы разделялись лишь нешироким карнизом.

Возводились эти сооружения из камня, имели монументальную прочность. Позже китайцы стали возводить их из дерева, ввиду легкости его добычи и обработки.

Благодаря этому крыша пагоды приобрела характерные загнутые углы, а также стала обильно украшаться разными декоративными элементами.

Особенности строительства восточной крыши

СОВЕТ! Поскольку для северной климатической зоны необходимы достаточно толстые стены, и делают их, как правило, несущими, нет смысла копировать китайскую конструкцию на опорах, гораздо проще и экономичнее использовать обычные стропила. Исключение составляют каркасные строения, где вес любой кровли ложится на вертикальные опоры. Стоит обратить внимание на фахверковые проекты – они наиболее близки к нужным формам кровли.

Возможные варианты того, как построить китайскую крышу:

  1. Строительство по всем историческим канонам и стропиловка крыши– решение не очень практичное, и имеет смысл для тех, кому точное соответствие оригиналу важнее возможных затрат и неудобств. Такой дом будет менее прочен, чем построенный по современным технологиям, потребует утепления и усиления стен.
  2. Сложная стропильная система крыши дома, которая не несет функциональной нагрузки – это дополнительное усложнение работ по устройству крыши и их удорожание. Зато кровля получится практически идентичная натуральной китайской
  3. Использование декоративных элементов – коньков, прокладок и т.п. – очень экономный способ, который позволит создать достаточно близкий к требуемому внешний вид. При этом остальные конструкции владелец здания может устраивать без всяких ограничений. Единственное неудобство – методом использования декора возможно достичь не всякой формы.
  4. Металлическая опорная конструкция стоит достаточно дорого, и ее сложнее обшивать кровельными материалами. Но при использовании легких сплавов и форма крыши может быть любой, и прочность при этом будет очень высокая.

СОВЕТ! Если здание однозначно запланировано в восточном стиле — японская крыша обойдется дешевле китайской, поскольку основную сложность в конструкции представляют именно загнутые края ребер кровли, а в этом варианте без них можно обойтись. К тому же расширяется выбор материалов для покрытия.

Крыши на Востоке устраивались в соответствии с тамошними природными и культурными особенностями, и хорошо справлялись и продолжают справляться с этой задачей.

Однако перед тем как сделать китайскую крышу в своем российском доме – стоит взвесить все «за» и «против»: насколько она подойдет к местному климату, будет практичной (например, в плане снегоочистки), в какую сумму обойдется, и что даст взамен.

Если же аргументы «за»  перевесили – можно браться за архитектурные каталоги и приступать к проектированию.

Как построить китайскую крышу своими руками? — 1pokryshe.ru

Китайская крыша своими руками — это идея для очень храбрых людей. Воплотить ее может лишь тот, кто «на ты» со строительством. Реализация такого замысла для тех, кто не только хорошо знает терминологию и принципы возведения различных строительных конструкций, но и близко знаком с ними на практике.

Китайская крыша

Воображение человека всегда поражает архитектура зданий, которая не присуща его родной земле.

Воображение человека всегда поражает архитектура зданий, которая не присуща его родной земле: буддийские храмы, богато украшенные своеобразной скульптурой, готические соборы с кружевной лепниной, цветистые китайские пагоды с удивительной многослойной структурой крыш. А тех, кто побывал в Кижах, (и россиян, и иностранцев) приводит в восторг великолепие и неповторимость деревянной архитектуры.

Но далеко не каждый решится переносить эти особенности на родную почву.

Строительство садовой беседки

Устройство китайской крыши

Устройство китайской крыши.

Для традиционной китайской архитектуры было характерно возведение жилья без несущих стен. Поэтому китайские крыши делались без опоры на них. Вся нагрузка с крыши передается на несущие вертикальные опоры. А изгибается кровля естественным образом, из-за материала (бамбука), из которого делали затяжки (горизонтальные балки). Таким образом, стропильная система европейских крыш принципиально отличается от китайской, которая не имеет подстропильных ног, или подкосов.

Именно они уменьшают нагрузку, передавая ее на несущую стену.

Наверное, вряд ли кто-то решится на наших просторах построить традиционный китайский дом. А вот садовые беседки в китайском стиле нынче в большой моде.

Решив соорудить у себя на участке беседку в стиле китайской пагоды, нужно определиться, будете вы делать крышу по подлинным китайским принципам и технологиям или только стилизацию.

Будет ли кровля состоять из одного яруса или из нескольких.

Вернуться к оглавлению

Вам может быть интересно: Сайт о канализации.

Угрозы на пути тех, кто решится соорудить кровлю — пагоду

Традиционная китайская крыша — шатровая, по конструкции похожая на зонтик.

Нагрузка от кровли распределяется на опоры по краям конструкции и на центральный столб, который выглядит как ручка зонтика. Правда, края ее несколько загнуты кверху. Решая, как сделать китайскую крышу, взвесьте все плюсы и минусы аутентичного и стилизованного сооружения.

Плюсов за подлинность наберется мало (или будет единственный — аутентичность). А вот минусов — хоть отбавляй.

Схема крепления фанеры к обрешетке и стропилам

Схема крепления фанеры к обрешетке и стропилам.

  1. Необходимо знать особую технологию, по которой возводится оригинальная кровля.
  2. Нужно суметь сделать правильный чертеж. Для этого, скорее всего, придется обратиться к профессионалу. Причем такому, который специализируется не на проектировании традиционных европейских кровель, а хорошо знает китайскую технику возведения подобных конструкций. Услуги проектировщика обойдутся очень недешево.
  3. Нужны соответствующие материалы. Ведь у китайцев это был бамбук.
  4. Что будет с кровлей в зимний период? Ведь снег с нее не может скатываться «самоходом». Чтобы кровля не была повреждена, ее придется постоянно очищать.

Исходя из вышесказанного, ответ на вопрос, как самостоятельно сделать китайскую крышу, напрашивается сам собой. Лучше сделать одноярусную стилизацию.

Такое сооружение обойдется в разы дешевле, ухаживать за ним будет гораздо легче. Ремонт его, в случае необходимости, можно будет произвести своими силами.

Если вы остановились на варианте постройки крыши-имитации, то это можно сделать и без профессиональной помощи проектировщика и строителей. Конечно, при условии, что вы обладаете необходимыми познаниями и практическими навыками в строительстве.

Вернуться к оглавлению

Как сделать чертеж стропильной системы

Естественно, сначала нужно сделать чертеж крыши. За основу берется устройство стропильной системы шатровой крыши. В качестве мауэрлата (в нашей конструкции это будет опорный брус) будет использоваться обвязка по верхнему периметру беседки. Чтобы создать изогнутую кровлю, стропильные ноги должны опираться не на угловые опоры, а на опорный брус на определенном расстоянии от углов (это будет 1\4 длины 1 опорного бруса).

Технология укладки битумной черепицы

Технология укладки битумной черепицы.

Изгиб образуется за счет того, что к углам опорного бруса и к каждой стропильной ноге на расстоянии 1\3 от опорного бруса крепится соединительная косая планка.

Затем ее середина соединяется другой планкой с серединой стропильной ноги. Середина ноги берется от ее верхней точки до соединения с первой косой планкой. Затем делается обрешетка.

В качестве образца, основы для сооружения крыши в идее пагоды можно воспользоваться не только стропильной системой нашей шатровой крыши. Ближе всего по конструкции к китайским подходят голландские крыши «фахверк».

Кровля выполняется по фанере, прикрепленной к обрешетке. Лучше всего для китайской кровли подойдет мягкий кровельный материал. Например, так называемая еврочерепица. Можно использовать и другие кровельные материалы, но не крупнолистовые. Это могут быть металлические или лучше деревянные пластинки. Поскольку пагоды — сооружения достаточно яркие не только по архитектуре, но и по своему оформлению, то кровлю вашей беседки тоже можно сделать яркой и нарядной. Для этого можно использовать черепицу ярких цветов.

Для оформления загнутых краев можно использовать легкие металлические конструкции. Чтобы сделать стилизованное сооружение еще более похожим на оригинальное, на загнутые концы кровли можно прикрепить китайских дракончиков.

Сооруженная собственноручно, такая садовая беседка станет предметом гордости хозяина.

Оригинальная кровля и дизайнерские крыши: Как построить китайскую или японскую крышу над частным домом

Несмотря на различие учений и верований, наличие необычных таинств и экзотических обрядов, европейские страны так или иначе тяготеют к восточным традициям, привлекающим внимание своей загадочностью и изысканностью, неповторимостью и яркостью. Описанная тенденция характерна практически для всех сфер жизни и, в первую очередь, для архитектуры. Строения, возведенные руками восточных архитекторов, отличаются своей самобытностью и привлекательностью, и первое, на что невольно обращаешь внимание при взгляде на них, это китайские крыши, которые могут быть одно- или многоярусными. Независимо от этого, крыша китайского дома представляет собой массивную конструкцию, характеризующуюся наличием загнутых краев и придающую китайской постройке величественность и, вместе с этим, изящность. Изогнутая форма китайской крыши - это не только дизайнерский изыск, но и способ уменьшить массу кровельной конструкции, дающий возможность обустраивать ее без стропил, на основе стоечно-балочной конструкции. Необычная геометрия - не единственное преимущество китайской кровли. Отдельные элементы этого архитектурного изыска отличаются вычурностью узоров и богатством мозаичной отделки и зачастую встречаются в составе традиционных европейских построек. Они необычайно гармонично сочетают в себе строгость деревянных орнаментов и практически невесомые, хрупкие декоративные элементы. Несмотря на кажущуюся сложность конструкции китайской крыши, даже неопытный мастер, следуя советам, представленным в статье, сможет возвести ее самостоятельно. При этом важно обращать внимание не только на основные детали строительства, но и на небольшие нюансы, облегчающие процесс монтажных мероприятий.

Китайские крыши: немного истории

Сложившиеся в течение нескольких тысячелетий традиции Востока обуславливают особенности архитектурных достопримечательностей и их элементов. Китайская крыша не стала исключением. Являясь завершающим элементом домов и религиозных сооружений Китая, она характеризуется наличием разнообразных украшений и загнутых углов. Существуют даже древние легенды, объясняющие конструктивные особенности данного архитектурного элемента. В соответствии с одной из них, в ночное время драконы спускаются с крыш с целью навредить людям. Благодаря загнутым углам крыши, им не удается это сделать, и они вынуждены улетать обратно в небо. Однако это далеко не единственная и не самая популярная причина, которая на сегодняшний день объясняет наличие у крыш в китайском стиле приподнятых углов. Современные архитекторы предлагают более прозаическую и объяснимую, с точки зрения практических особенностей, версию. В соответствии с ней, наличие приподнятых изогнутых углов у крыши в китайском стиле объясняется большим количеством осадков на территории, где наиболее часто строительство домов завершается обустройством подобных архитектурных элементов. Указанные конструктивные особенности китайской крыши способствуют более эффективному отведению осадков на отдаленном расстоянии от стен постройки. Кроме того, выступающие свесы китайской крыши защищают внутреннее пространство постройки от чрезмерного количества солнечного света.

Китайские крыши фото

Конструктивные особенности китайской архитектуры

Вследствие достаточно частых землетрясений, китайские постройки обустраиваются таким образом, чтобы они могли эффективно противостоять высокой сейсмической активности местности. Это достигается особенностями конструкции здания и, в частности, кровли, которая опирается на центральный столб, зачастую даже не вкопанный в землю и предназначенный для поглощения колебаний земной коры, что направлено на защиту здания. В незапамятные времена крыши небогатых домов покрывались бамбуком, тогда как зажиточные люди декорировали свое жилище желтой глазурованной черепицей, изготовленной из глины. Помимо этого, для украшения таких крыш использовались декоративные изображения зверей, по мнению, восточных жителей, защищающих дом от злых духов, и резьбой, некоторые элементы расписывались масляной краской.

Несмотря на схожесть традиций Китая и Японии, возведение японских домов осуществляется по совершенно иному принципу. В большинстве случаев они представляют собой каркас, обтянутый бумагой, в связи с чем, они больше напоминают конструкцию без окон и дверей. Все вертикально ориентированные плоскости выполняют функцию перегородок, благодаря которым, происходит быстрое восстановление постройки в случае частых землетрясений, а если все-таки произошло разрушение здания, обломки не причинят большого вреда человеку. Отсутствие фундамента и мощных несущих стен из дерева или камня только способствует повышению безопасности постройки.

Нюансы постройки китайской кровли: на что обратить внимание?

Прежде чем осуществить устройство китайской крыши, необходимо выделить ее основные отличия от европейских кровельных систем. Основным элементом китайской крыши является пагода, характеризующаяся как ступенчатая квадратная крыша с приподнятыми краями. Для изготовления китайской кровли используется древесина - лиственница, сосна, дуб, ель или бамбук, а в качестве облицовочного материала - каменная плитка, металл или натуральная черепица.

Наличие нескольких уровней - отличительная особенность китайской кровли, которая не только придает ей особое очарование, но и накладывает определенные обязательства на внешней вид дома и его архитектурную концепцию.

Важно! Если вы планируете осуществить обустройство беседки, дополненной китайской кровлей, конструкция должна быть открытой и легкой, тогда как в концептуальном решении жилой постройки должны четко прослеживаться черты традиционной восточной стилистики. Выбирая общий дизайн постройки, обращайте внимание на сочетание ее отдельных элементов, так как массивный каменный дом с европейскими чертами, дополненный крышей в китайском стиле, вряд ли вызовет восторг даже у простого обывателя, ничего не смыслящего в архитектуре.

Эффектная ажурная конструкция кровли с устремленными к небу краями - основной элемент постройки, привлекающий внимание при взгляде на произведения китайской архитектуры. Несмотря на то, что воссоздание конструкции китайской крыши сопряжено с определенными трудностями, при соблюдении основных нюансов, вам удастся с легкостью их избежать. Рассмотрим, в чем заключаются эти нюансы.

Основные параметры крыш, выполненных в китайском стиле, отличающие их от произведений европейской архитектуры:

  • В отличие от европейских построек, произведения китайской архитектуры возводятся на основе сточно-балочной конструкции. Стропильная система, выступающая в качестве основы для европейских домов, опирается на несущие стены, тогда как основу китайских построек составляет центральный столб, принимающий на себя все нагрузки. Конструкция висячих стропил, имеющих место в европейской архитектуре, подразумевает наличие подкосов, стропильных ног и затяжек. Характерные для европейской конструкции опорные брусья, потолочные балки и прочие элементы предназначены для придания конструкции жесткости и прочности, однако произведения китайской архитектуры лишены указанных элементов. Если в европейских домах обустройство стропильной системы осуществляется по принципу треугольника, то распределение нагрузки в восточных домах осуществляется по принципу прямоугольника;
  • Для монтажа китайской кровли используется цилиндрическая черепица, уникальность формы которой определяется необходимостью скрепления ее на угловых стыках. Для придания кровле особого колорита необходимо использовать специальный профиль и фигурки с фантастическими изображениями, получившие название «цян-шоу». Монтаж конька крыши осуществляется по аналогичной схеме, при этом цян-шоу заменяют керамическими зажимами, специфическая «рогатая» конфигурация которых привлекает внимание при взгляде на китайскую крышу;
  • Отличительной особенностью китайской кровли является использование крупных карнизов, далеко выдающихся за пределы постройки и т

Японская стропильная система китайской крыши. Японская крыша – эксклюзивный вариант кровли домов или беседок! Особенности, виды, технология монтажа своими руками

Несмотря на различие учений и верований, наличие необычных таинств и экзотических обрядов, европейские страны так или иначе тяготеют к восточным традициям, привлекающим внимание своей загадочностью и изысканностью, неповторимостью и яркостью. Описанная тенденция характерна практически для всех сфер жизни и, в первую очередь, для архитектуры. Строения, возведенные руками восточных архитекторов, отличаются своей самобытностью и привлекательностью, и первое, на что невольно обращаешь внимание при взгляде на них, это китайские крыши, которые могут быть одно- или многоярусными. Независимо от этого, крыша китайского дома представляет собой массивную конструкцию, характеризующуюся наличием загнутых краев и придающую китайской постройке величественность и, вместе с этим, изящность. Изогнутая форма китайской крыши - это не только дизайнерский изыск, но и способ уменьшить массу кровельной конструкции, дающий возможность обустраивать ее без стропил, на основе стоечно-балочной конструкции. Необычная геометрия - не единственное преимущество китайской кровли. Отдельные элементы этого архитектурного изыска отличаются вычурностью узоров и богатством мозаичной отделки и зачастую встречаются в составе традиционных европейских построек. Они необычайно гармонично сочетают в себе строгость деревянных орнаментов и практически невесомые, хрупкие декоративные элементы. Несмотря на кажущуюся сложность конструкции китайской крыши, даже неопытный мастер, следуя советам, представленным в статье, сможет возвести ее самостоятельно. При этом важно обращать внимание не только на основные детали строительства, но и на небольшие нюансы, облегчающие процесс монтажных мероприятий.

Китайские крыши: немного истории

Сложившиеся в течение нескольких тысячелетий традиции Востока обуславливают особенности архитектурных достопримечательностей и их элементов. Китайская крыша не стала исключением. Являясь завершающим элементом домов и религиозных сооружений Китая, она характеризуется наличием разнообразных украшений и загнутых углов. Существуют даже древние легенды, объясняющие конструктивные особенности данного архитектурного элемента. В соответствии с одной из них, в ночное время драконы спускаются с крыш с целью навредить людям. Благодаря загнутым углам крыши, им не удается это сделать, и они вынуждены улетать обратно в небо. Однако это далеко не единственная и не самая популярная причина, которая на сегодняшний день объясняет наличие у крыш в китайском стиле приподнятых углов. Современные архитекторы предлагают более прозаическую и объяснимую, с точки зрения практических особенностей, версию. В соответствии с ней, наличие приподнятых изогнутых углов у крыши в китайском стиле объясняется большим количеством осадков на территории, где наиболее часто строительство домов завершается обустройством подобных архитектурных элементов. Указанные конструктивные особенности китайской крыши способствуют более эффективному отведению осадков на отдаленном расстоянии от стен постройки. Кроме того, выступающие свесы китайской крыши защищают внутреннее пространство постройки от чрезмерного количества солнечного света.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
