Самодельный вездеход 6х6


Представляю вашему вниманию еще одну интересную модель вездехода с тремя осями. И так вездеход шестиколесный массой будет до двух тонн, это на много тяжелее чем вездеход который рассматривался в прошлый раз.

Элементы запчастей, механизмов использованных при строительстве данной модели трехосного вездехода:
1) Двигатель внутреннего сгорания был взят от Тойоты.
2) Передний мост был взят от Газели, а вот задний и средний решено было снять с Соболя.
3) Рама была взята с Уаза.
4) Раздаточная коробка использована от Газ-66
5) Подвеска была сделана А-образной на пружинах и рычагах.
6) Покрышки же взяли Трэкол размерами 1300 на 600.

Остановимся подробнее на строительстве вездехода.

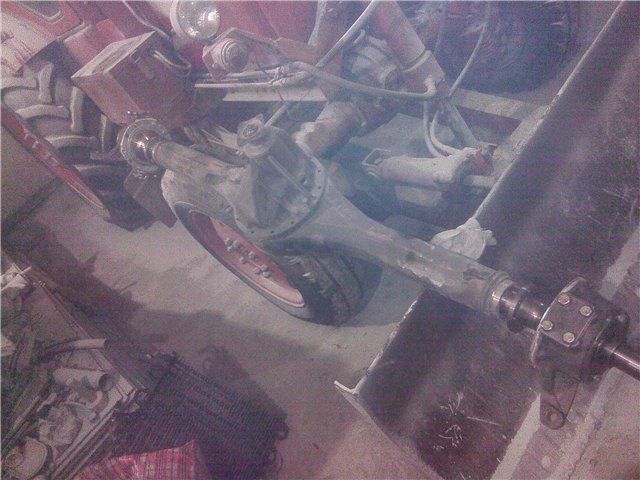

Вот фото первых переделок моста от газели:

Самодельный вездеход 6х6Самодельный вездеход 6х6

длина моста получилась под 1900 мм, если мерить по прилегающим дискам. Ниже показана фотография проставки, чулок моста был проточен на токарном станке и подогнан под элементы конструкции:
Самодельный вездеход 6х6

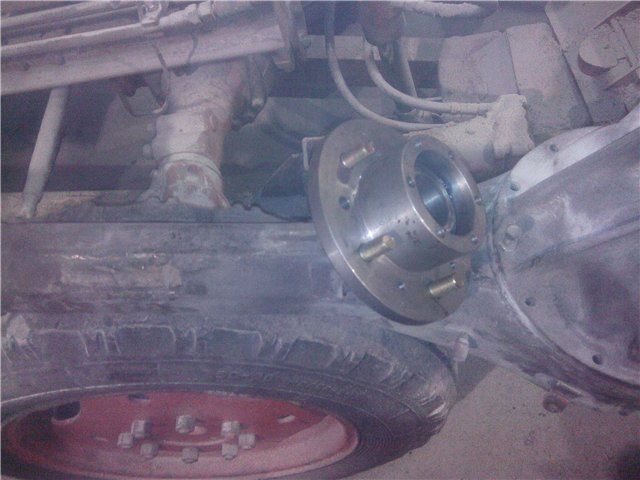

А тут видно усиленную ступицу, как можно судить токарь постарался на славу:
Самодельный вездеход 6х6
Немного забежим вперед.

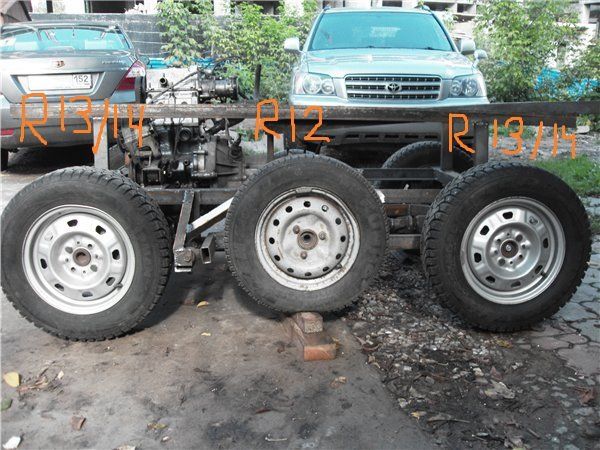

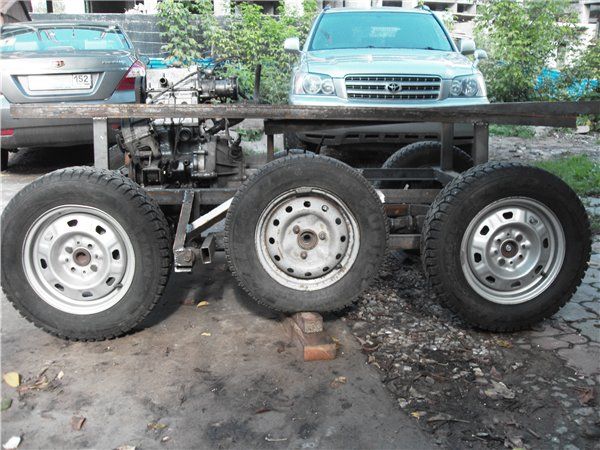

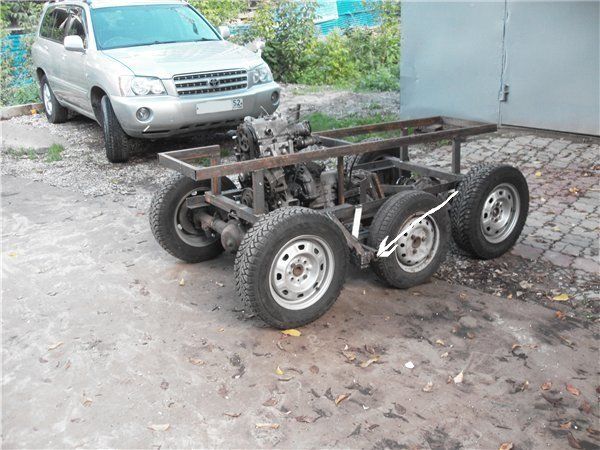

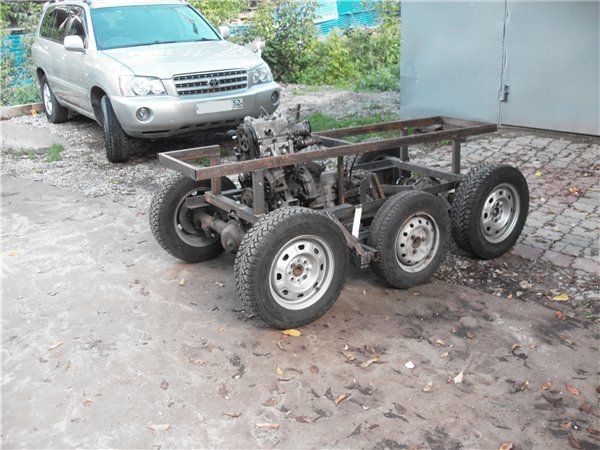

Подгон и установка колес на сваренную раму и установленные мосты:
Самодельный вездеход 6х6Самодельный вездеход 6х6

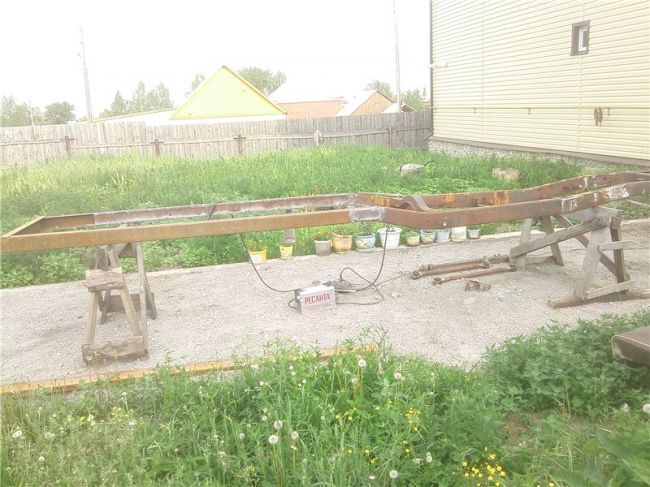

А вот сама рама:
Самодельный вездеход 6х6
Рама была изготовлена из профильной трубы размерами 10 на 10 сантиметров и толщиной 4 мм. марка стали ст2. В процессе сборки рамы труба была разрезана плазморезом и получилась 60 на 100 мм, а из стали марки ст3 и толщиной 32мм был приварен усилитель как на раме Уаза. После чего была произведена стыковка рамы с профилем в районе отбойника заднего моста. Там расположена УАЗ которая и имеет размеры профиля 60 на 100 мм. Врезался в раму ромбом. После сварки сверху была поставлена накладка толщиной 4 мм. А длина наращенного кулака рамы точно не известна.

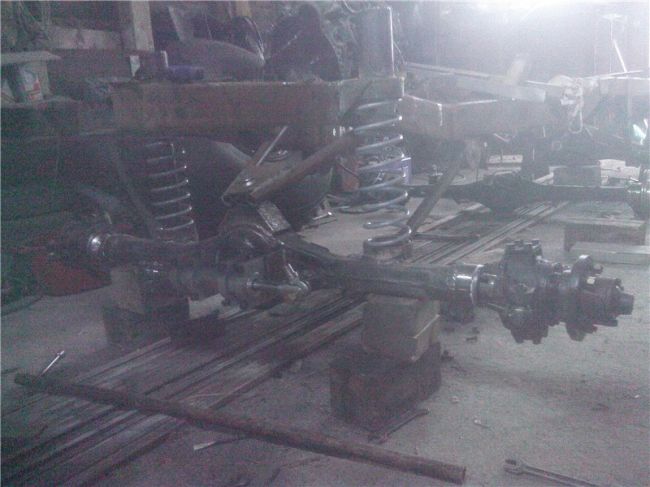

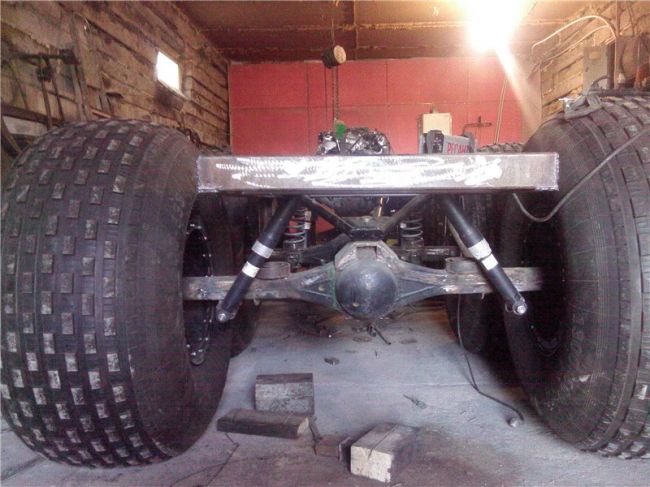

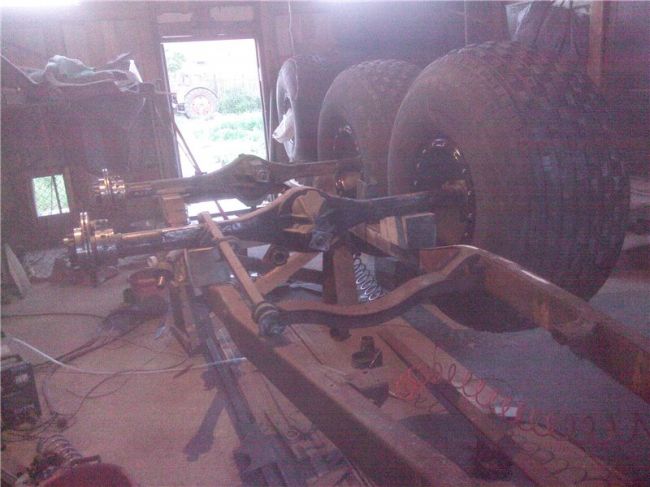

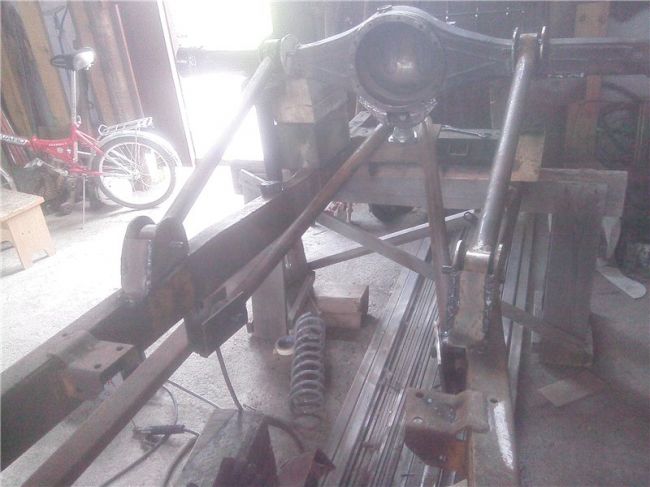

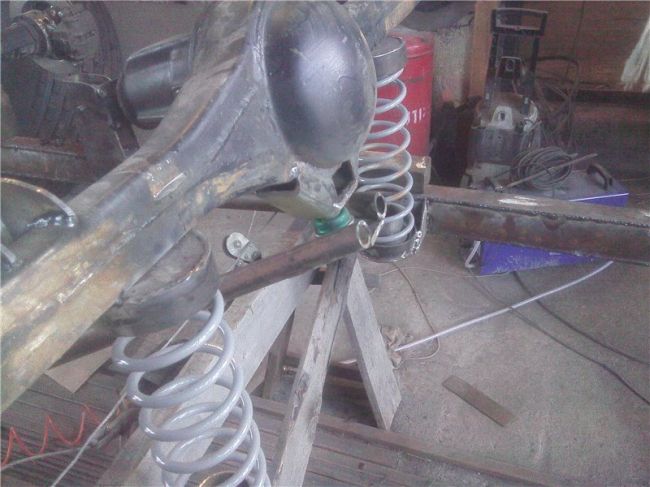

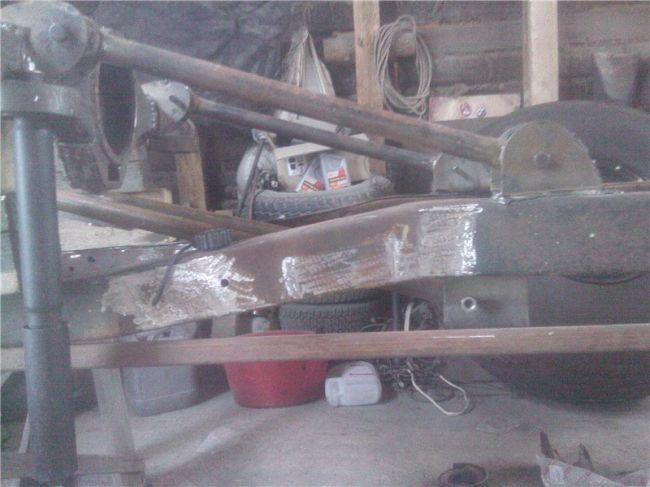

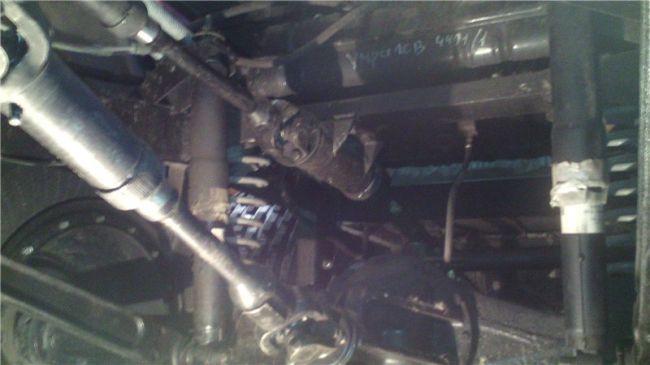

На следующих фотографиях хорошо видны элементы подвески:
Самодельный вездеход 6х6Самодельный вездеход 6х6Самодельный вездеход 6х6

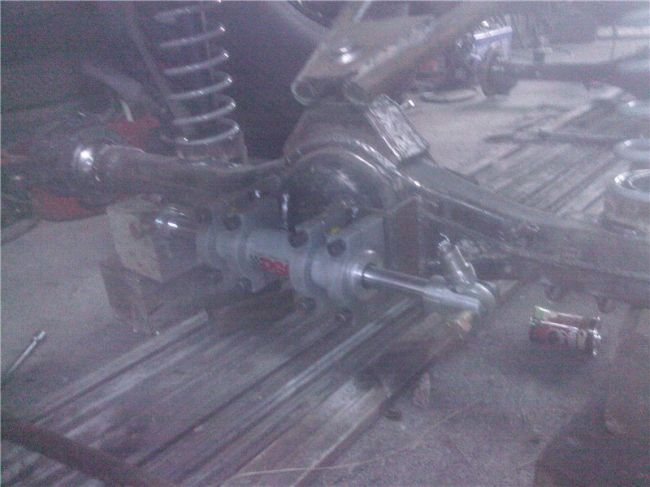

Тут же можно увидеть передний мост и гидравлический цилиндр:
Самодельный вездеход 6х6Самодельный вездеход 6х6

Кстати отдельно хотелось бы написать о раздаточной коробки. Она была использована от Газ-66, но вал на передний мост удлинен. Хотя по сути он был просто выточен заново. Этот вал и приводит в действие средний мост вездехода.
Что же касается гидроцилиндра, то рулевой гидравлический цилиндр от американской фирмы PSC . особенностью этой модели цилиндра является проходной шток, а так же в комплекте шло две резьбы для рулевых тяг и две шаровые. Этот цилиндр производят как раз для модернизации вездеходов и джипов , для чего устанавливают в замен штатной рулевой.
А мосты от Газели были использованы по нескольким причинам. Одна из них надежность мостов данной конструкции , проверенная на практике. А так же немало важна ширина мостов. Хотя сначала автор хотел использовать мосты от Тойоты, но цены на них внесли свои коррективы в планы. К тому же эти мосты по массе точно такие же как и у тойоты.О размерах мостов можно сказать, что передний шириной 190 сантиметров, а средний всего 180 сантиметров, поэтому было решено компенсировать разницу установкой дисков Трэкол с разными вылетами 22 и 28 сантиметров соответственно.
Колеса машины крупным планом:
Самодельный вездеход 6х6Самодельный вездеход 6х6
По заверениям автора на сварку кузова ушло 150 килограмм метала.
Самодельный вездеход 6х6

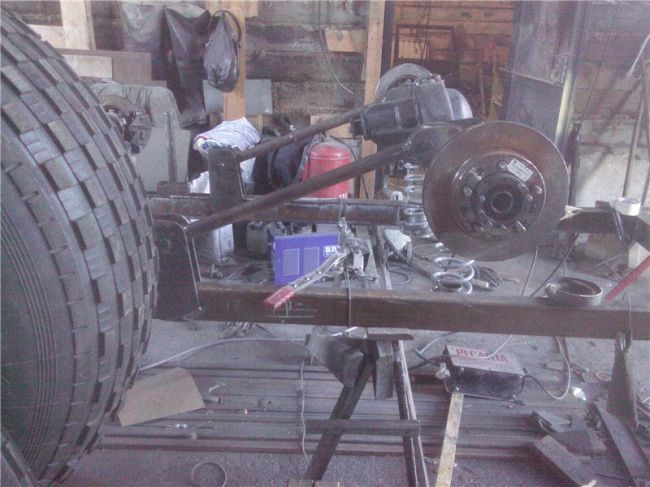

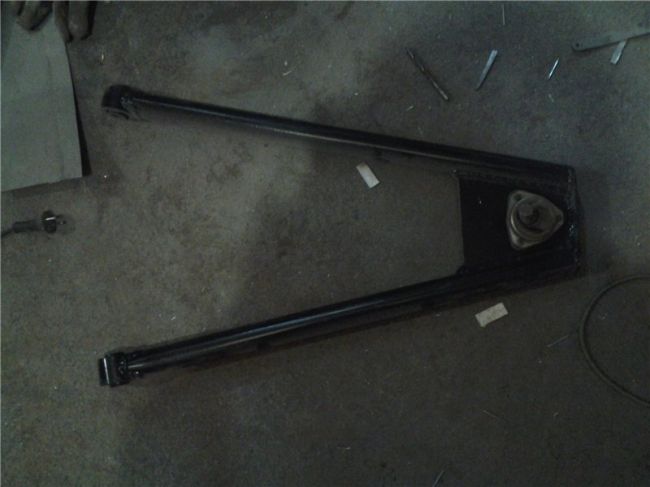

А вот этот самый передний А-образный рычаг:
Самодельный вездеход 6х6

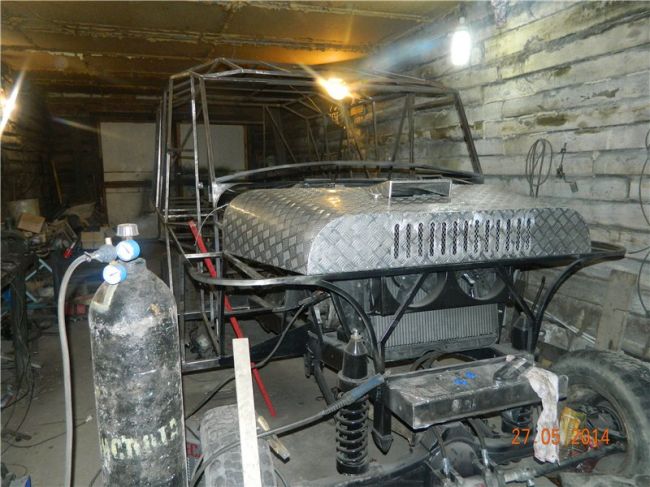

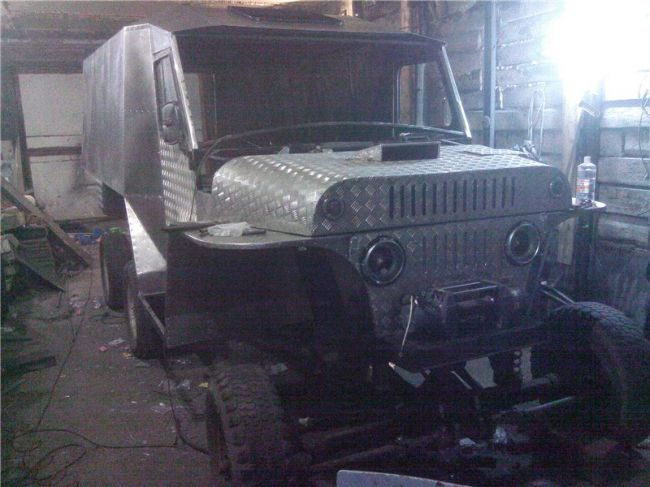

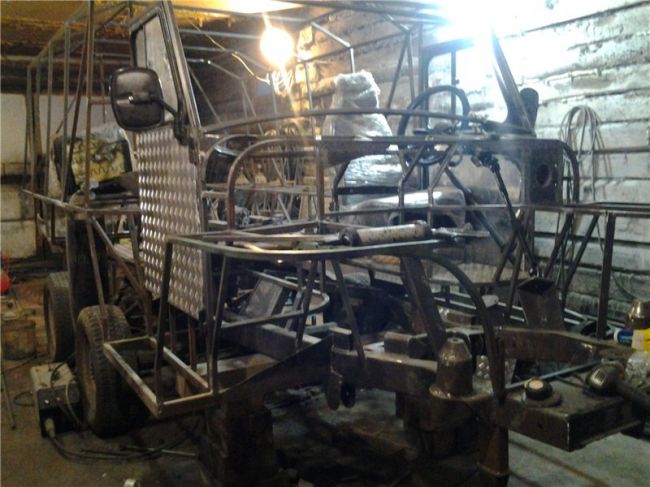

Начинает появляться обшивка вездехода:
Самодельный вездеход 6х6

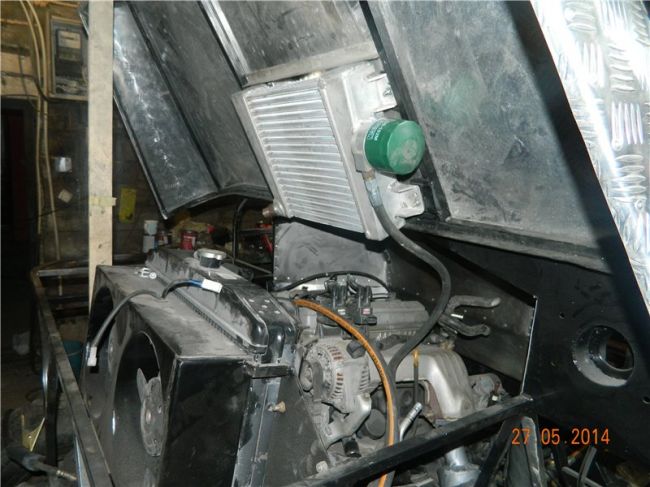

И снова необычное решение: установлена модель два в одном масляный бак гидравлического объемного рулевого управления и радиатор.
подвесной мост:
Самодельный вездеход 6х6

На фотографии ниже вы можете рассмотреть эту схему:
Самодельный вездеход 6х6

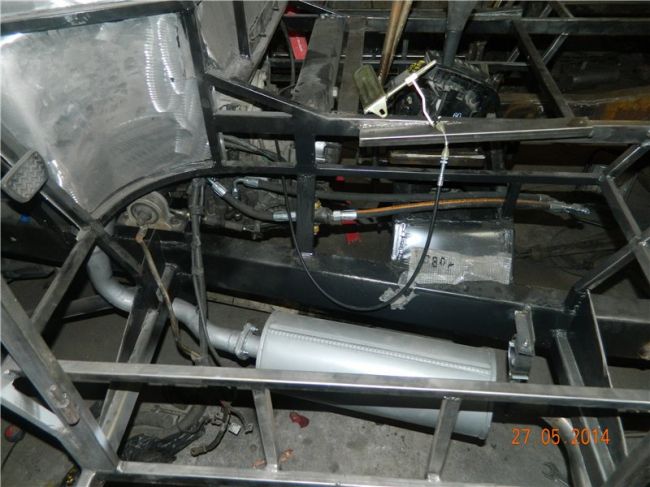

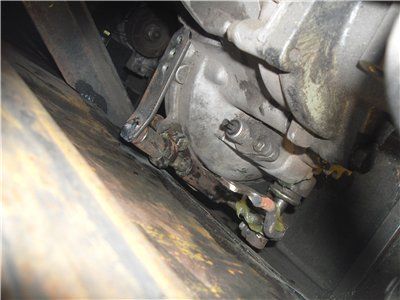

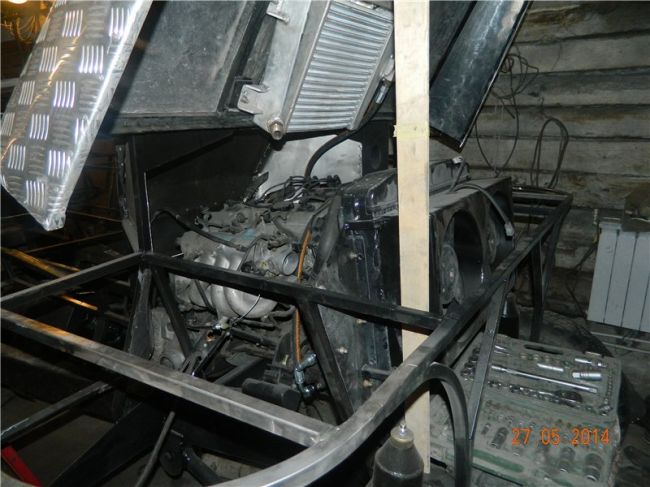

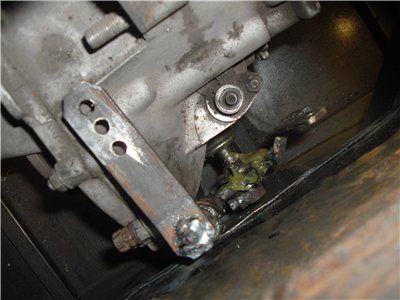

А на этой картинке видно автоматическую коробку переключения передач и рвд:
Самодельный вездеход 6х6
так же ее вид с правой стороны:
Самодельный вездеход 6х6
Завершающие работы над обшивкой автомобиля:
Самодельный вездеход 6х6

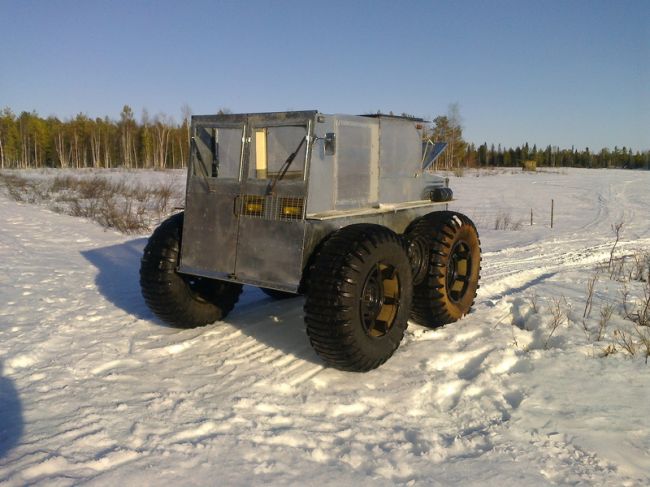

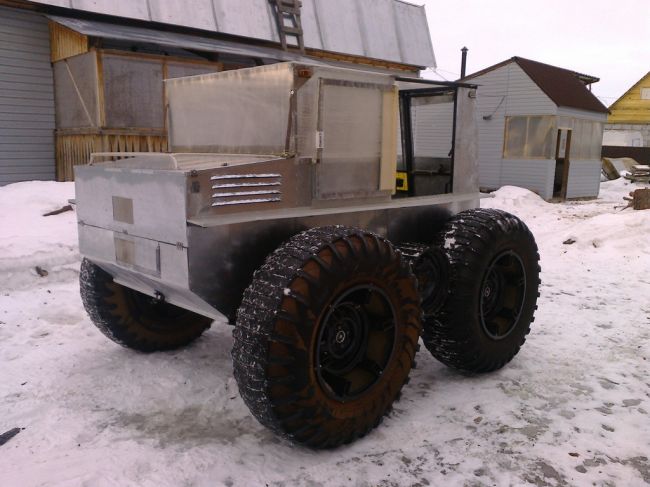

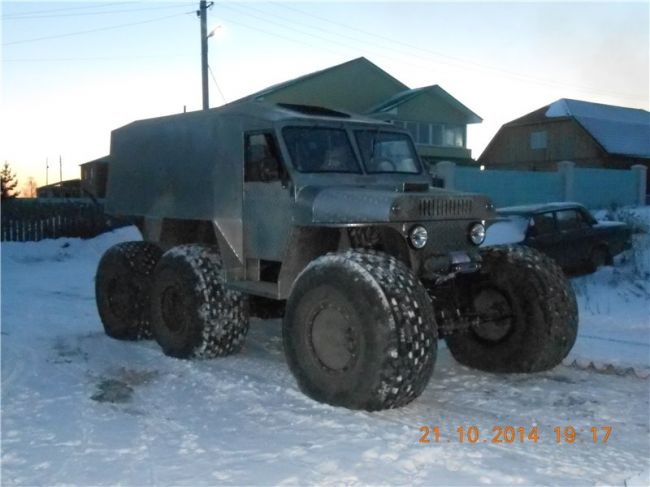

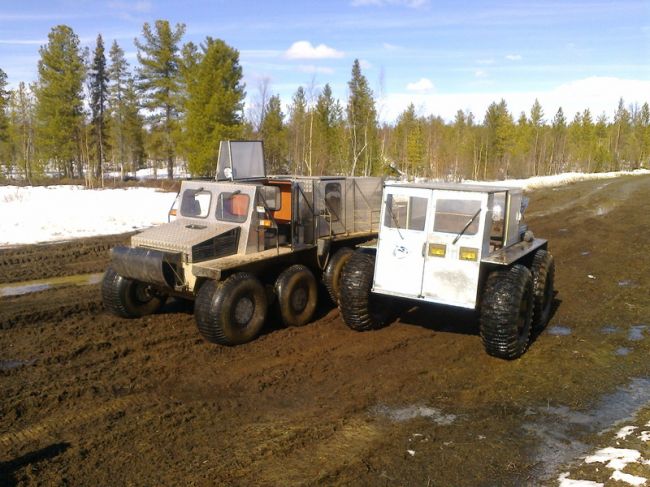

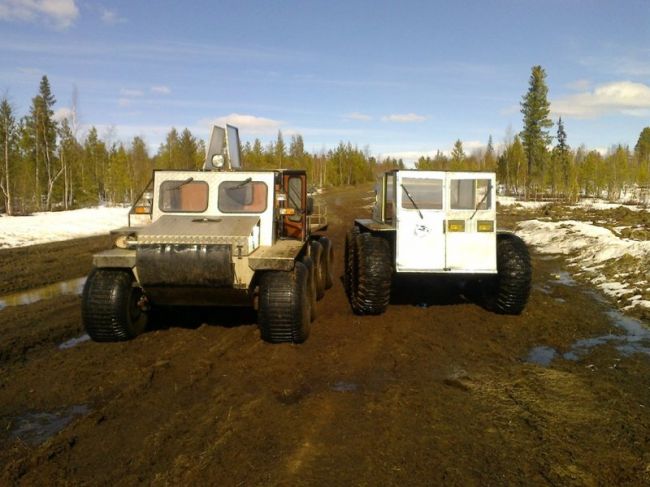

А вот фотография готового вездехода:

точнее он готов процентов на 90, так как после первой поездки на пол километра выявились серьезные недостатки конструкции раздаточной коробки от газ-66, а так же охлаждению автоматической коробки переключения передач. ну и по уже сложившейся традиции, естественно были превышены параметры массы вездехода, хотя и не на столько много, всего на 100 килограмм. То есть вездеход получился массой 2 целых, одна десятая тонны.

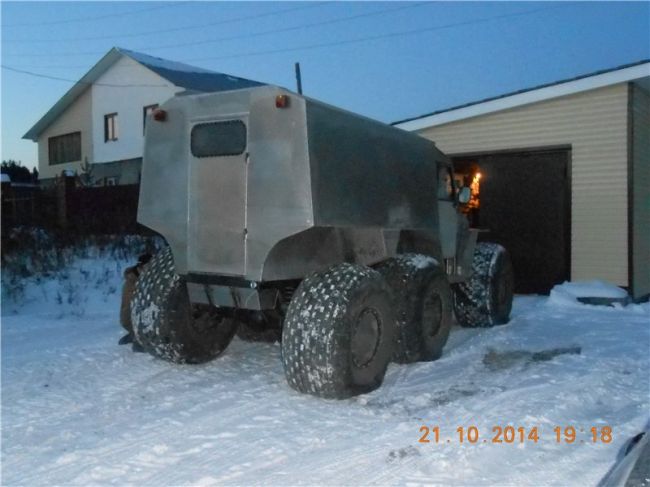

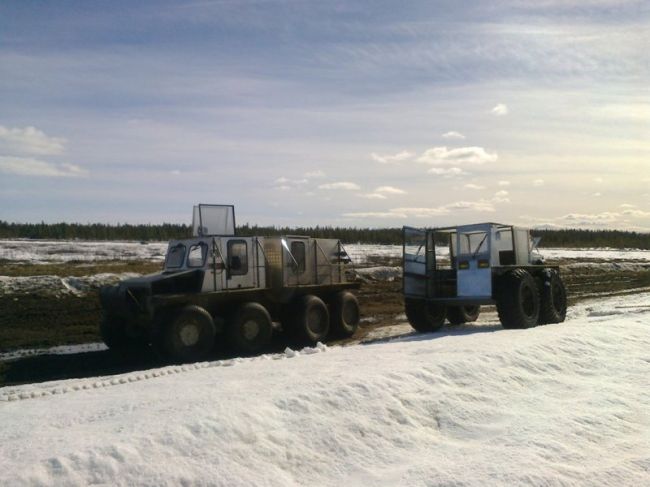

Еще фото вездехода с готовым кунгом:
Самодельный вездеход 6х6Самодельный вездеход 6х6

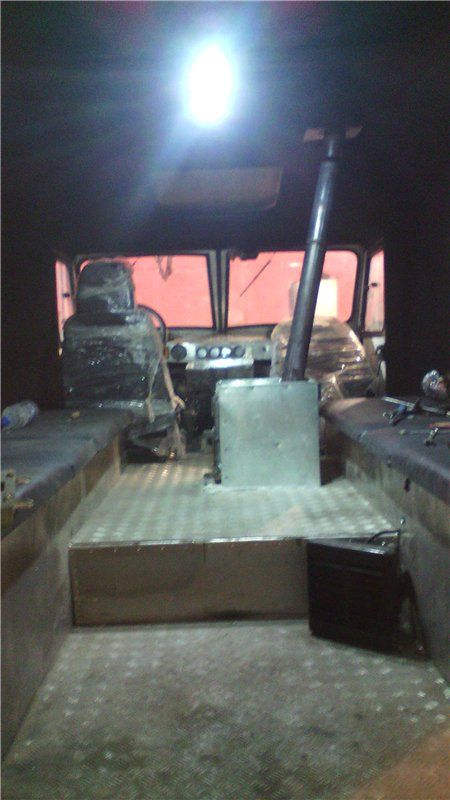

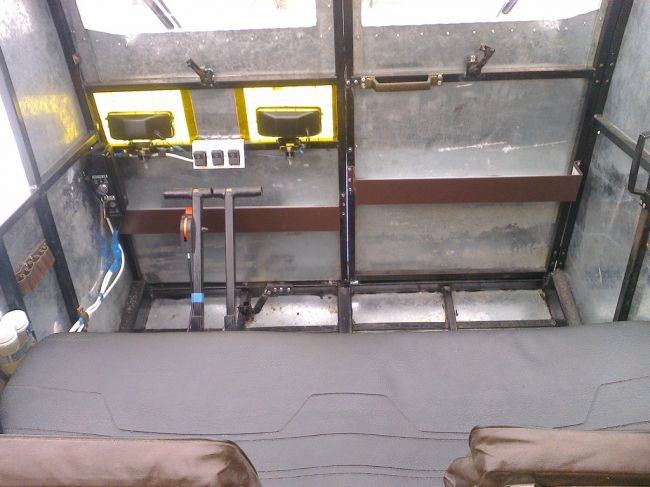

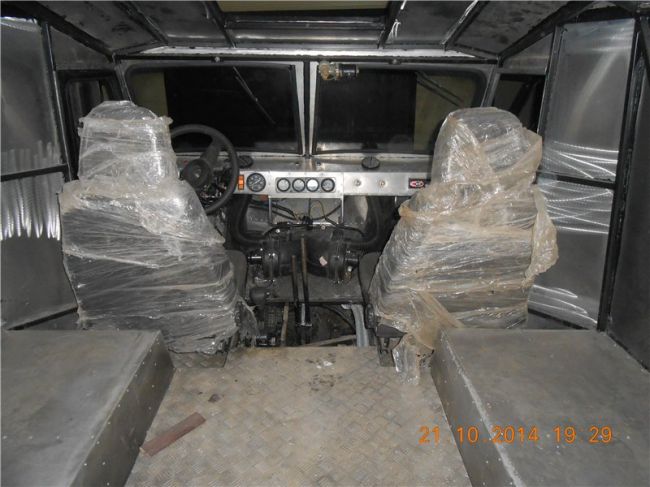

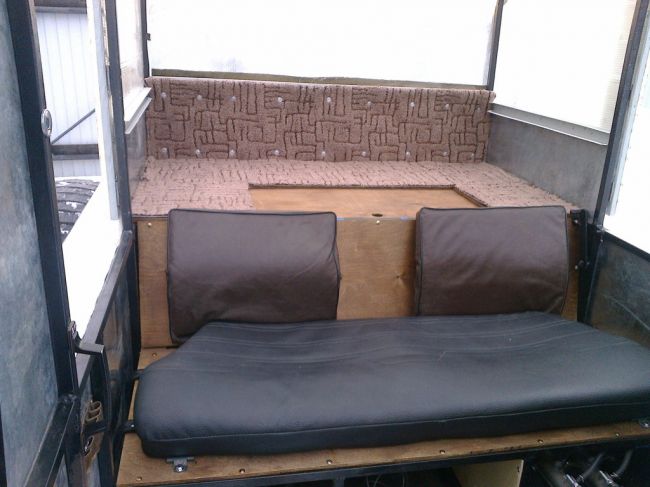

А вот вид изнутри салона:
Самодельный вездеход 6х6
Напоминает салон Газ-66, только перегородка между кунгом и кабиной отсутствует. А скамейки по бокам точь в точь, да и по размерам подходит.

В заключение хотелось бы отметить некоторые особенности конструкции.

Расстояние от раздаточной коробки до заднего моста довольно большое, кардан от раздаточной коробки длиной около 62 сантиметров идет до промежуточной опоры с нее карданом длиной около 120 сантиметров до заднего моста, промежуточная опора сделана в виде трубы с кронштейном в ней посадочные под сальники и подшипники, в ней то и находится вал. Сама же опора прикручена к поперечине рамы, подшипники роликовые регулируются с помощью шайб, смазка иностранного производителя синего цвета. С заводскими карданами с промежуточной опорой можно даже не пытаться экспериментировать,так как они не выдерживают и выворачивает опору.

Что же касается коробка переключения передач, то после нескольких пробных выездов, она стала меньше нагреваться и средний расход немного снизился, однако если двигаться по снегу 60-70 сантиметров высотой, да еще и с нагрузкой в 6-7 человек, то температура достигает аж 120 градусов на режиме езды 2, а при переходе на режим L температура спадает до приемлемых 60-70 градусов. Но все же скорость в это режиме уж слишком маленькая, буквально ползет. Так что вполне возможен в будущем переход на механическую коробку передач, взамен автоматической. У автора как раз валяется такая весом под 60 килограмм включая сцепление. А все механизмы в целом будут под 80 килограмм, так что разница по весу в пользу механики. Хотя удобство управления с Автоматической коробкой превозмогает все. По этой причине было решено просто пересобрать автоматическую коробку усилить ее, вскрыть гидравлический трансформатор и проверить его работоспособность ( возможно проблема перегрева кроется именно в нем). И если получится устранить проблему, то естественно будет оставлен автомат.

А еще была установлена печка "буржуйка":

Самодельный вездеход 6х6
Источник Самодельный вездеход 6х6 Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Колесно-гусеничный вездеход «Землянин»


Гусеничный вездеход "Землянин". Создатель "Alekseevich52" под таким ником зарегистрирован на форуме "Лунохода.Нет" Андрей Алексеевич Раевский из Нижнего Новогорода.

Малый гусеничный вездеход на колесно-гусеничном ходу получился очень хорошим и добротным, об этом даже показали сюжет в областном телевидении.

Все началось с подготовки и сбора мелких запчастей и агрегатов. Самая муторная часть работы -это изготовление гусеницы.
С этого и начал наш конструктор автосамоделки.

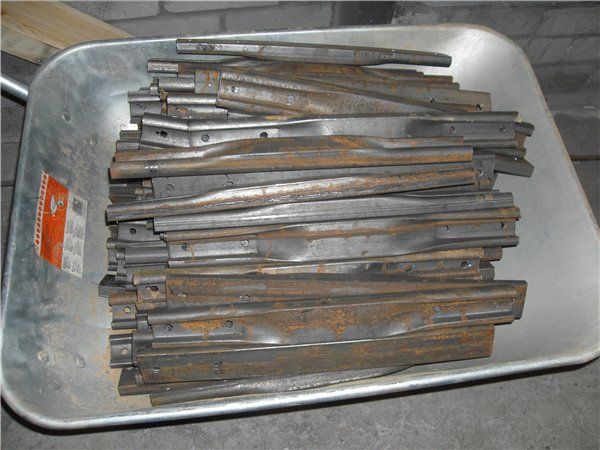

Траки сделаны из трубы 50х25 мм.

Колесно-гусеничный вездеход «Землянин»

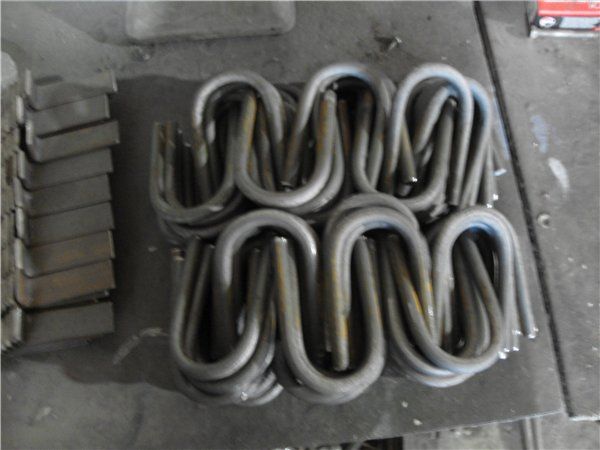

Упоры или направляющие гусениц сделаны из кругляка диаметром 10 мм, высота 80 мм.
Колесно-гусеничный вездеход «Землянин»

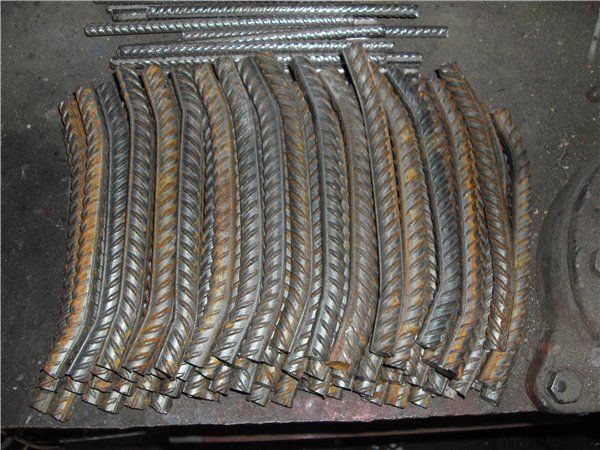

Грунтозацепы сделаны из арматуры.
Колесно-гусеничный вездеход «Землянин»
Торцы траков заварены наглухо, чтобы грязь и вода не попали вовнутрь.
Колесно-гусеничный вездеход «Землянин»
Отверстия просверлены для крепления траков к транспортерной ленте.
Колесно-гусеничный вездеход «Землянин»

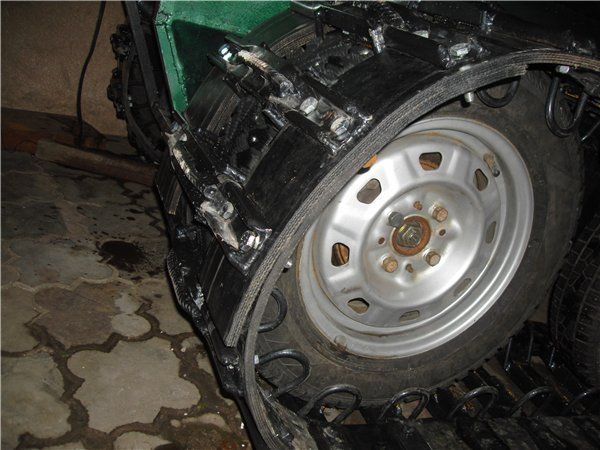

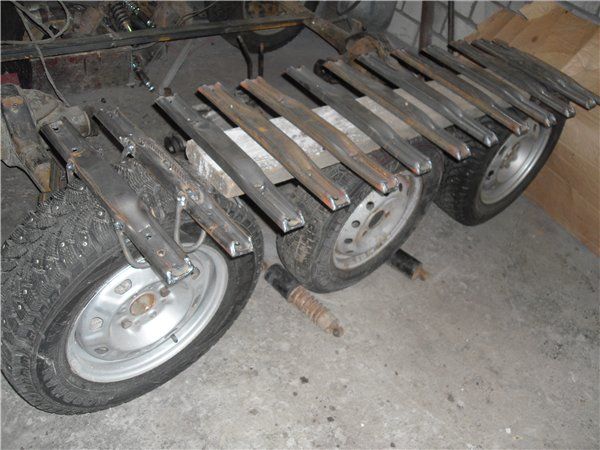

Так пойдет гусеница по колесам.
Колесно-гусеничный вездеход «Землянин»

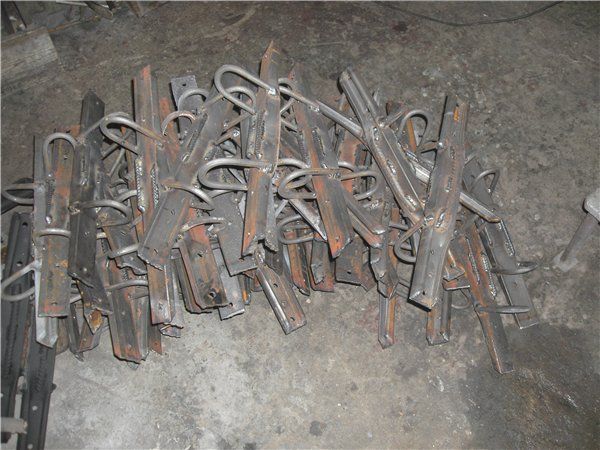

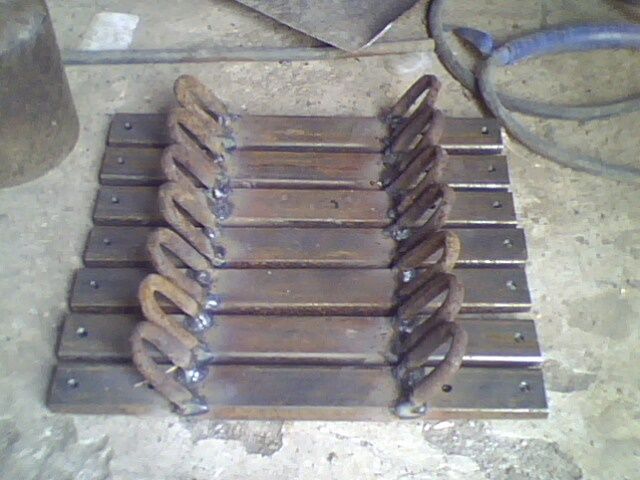

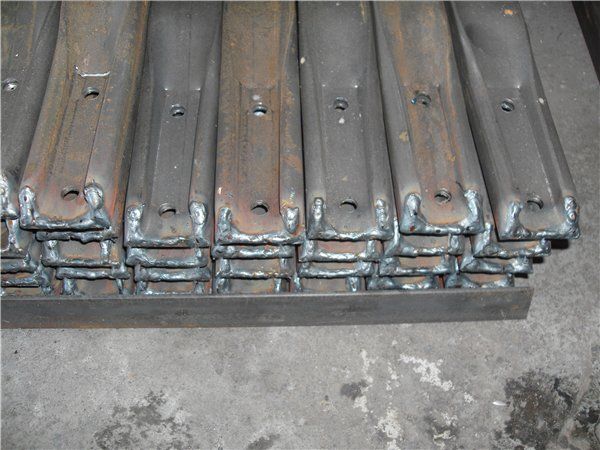

Все сварено на траках и грунтозацепы и направляющие.
Колесно-гусеничный вездеход «Землянин»

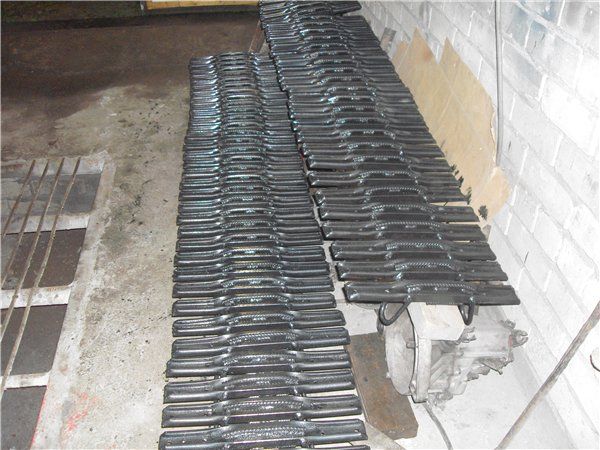

Траки покрашены.
Колесно-гусеничный вездеход «Землянин»

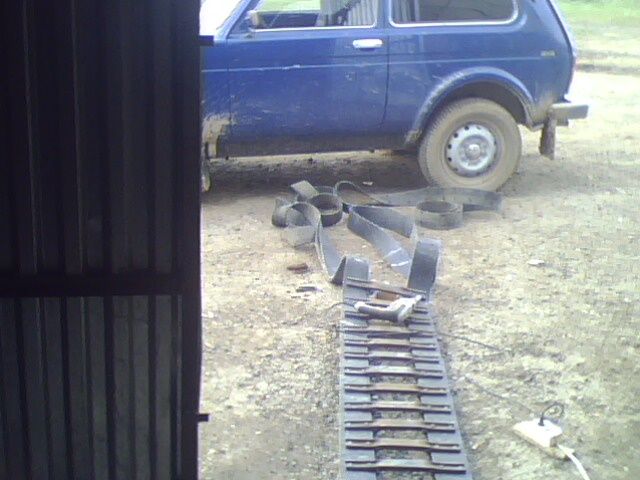

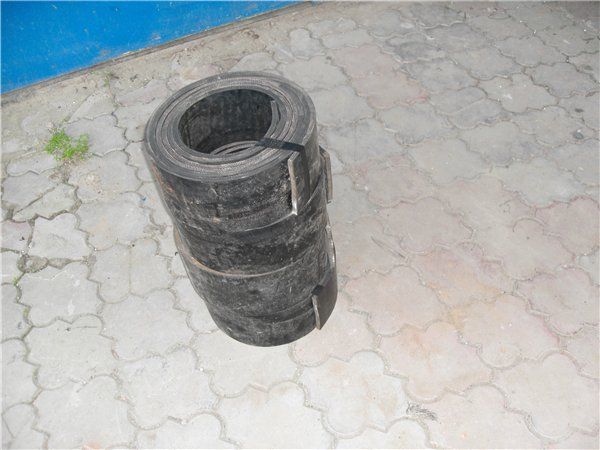

Лента нарезана для гусениц по ширине и по длине.
Колесно-гусеничный вездеход «Землянин»

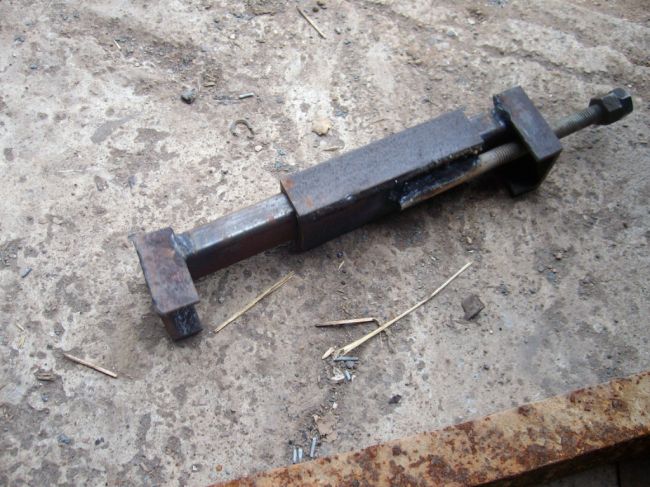

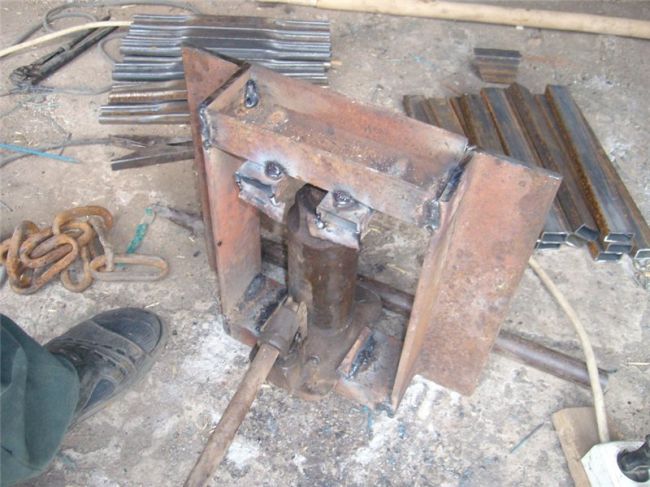

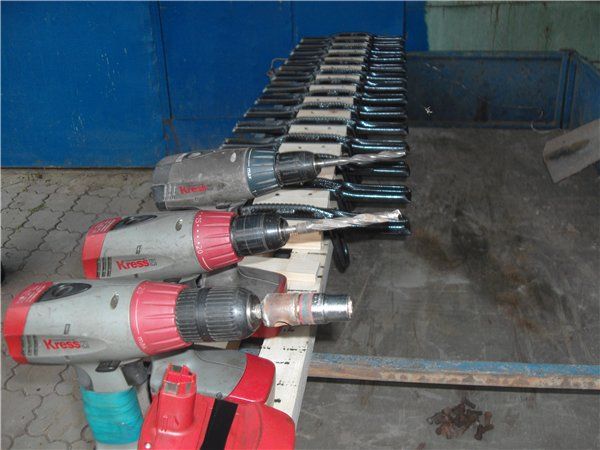

Инструмент для сборки гусениц.
Колесно-гусеничный вездеход «Землянин»

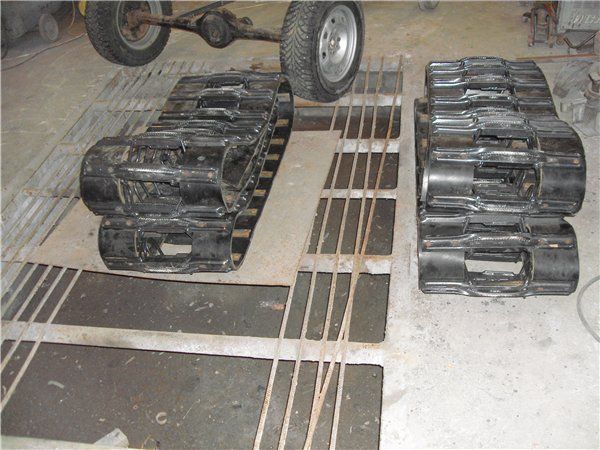

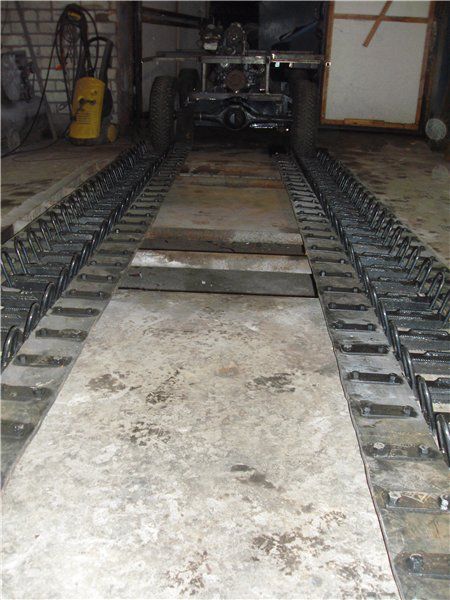

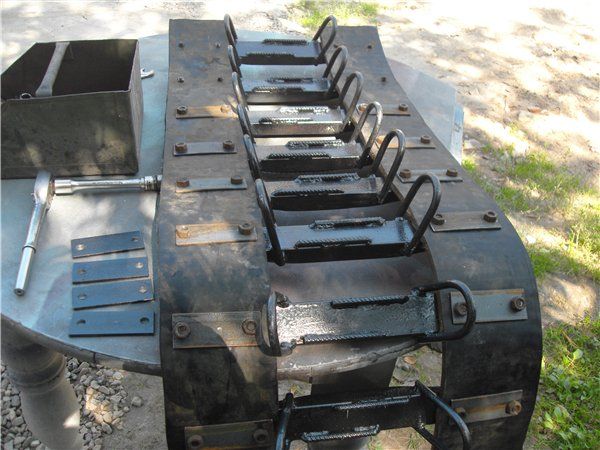

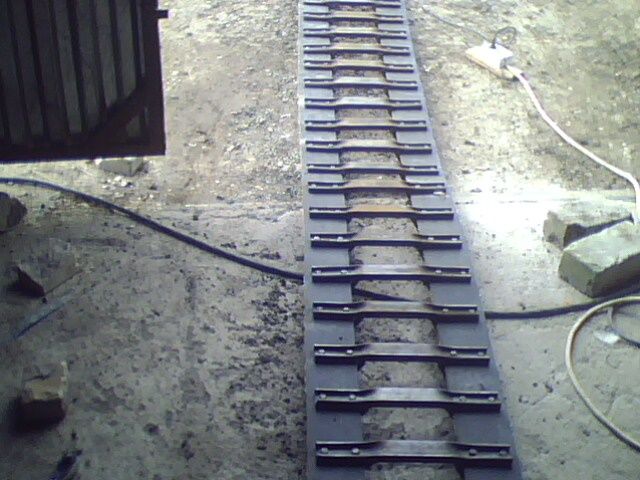

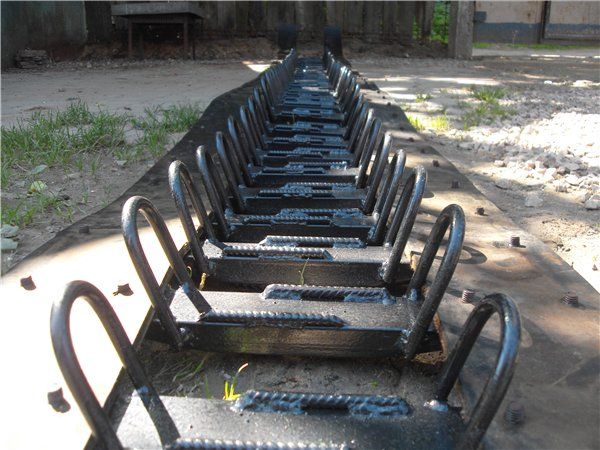

Гусеницы собраны, размеры по вершинам клыков-215 мм, по низам-165 мм.
Колесно-гусеничный вездеход «Землянин»
Трак из трубы шириной 50 мм, зазор между траками 80 мм.
Колесно-гусеничный вездеход «Землянин»
Арматура 8 мм, чтобы не проворачивалось ведущее колесо.
Колесно-гусеничный вездеход «Землянин»

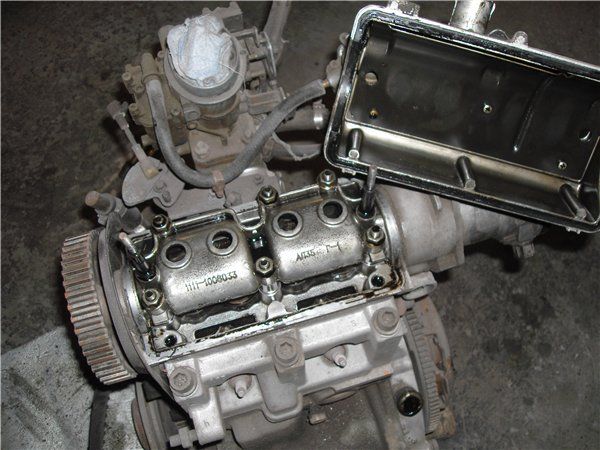

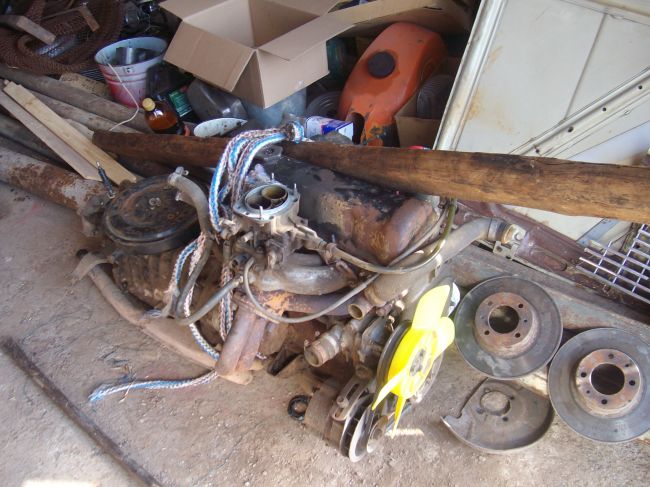

Подготовка двигателя к установке.
Колесно-гусеничный вездеход «Землянин»
Укороченные полуоси.
Колесно-гусеничный вездеход «Землянин»

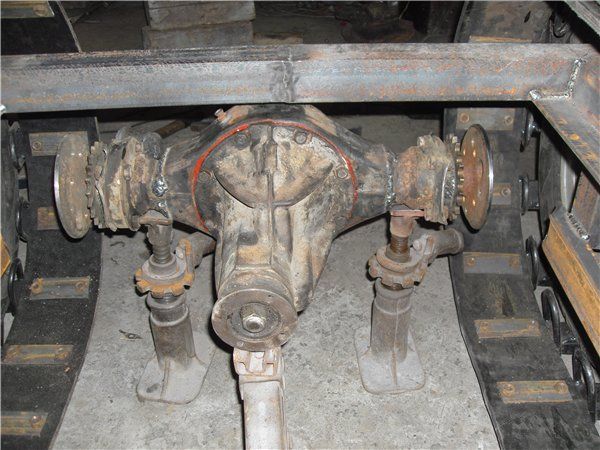

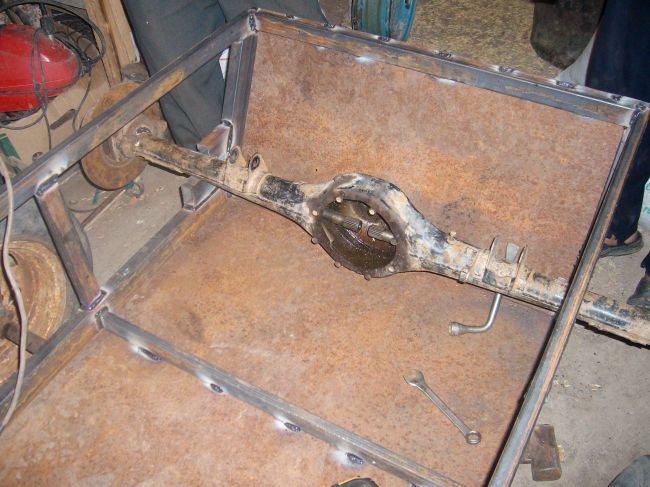

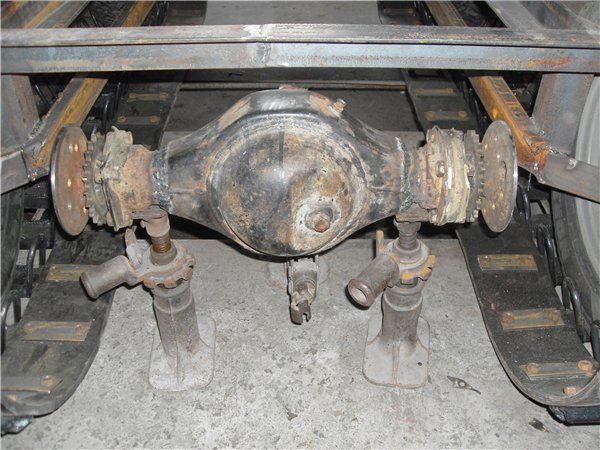

Мост с укороченными чулками.
Колесно-гусеничный вездеход «Землянин»

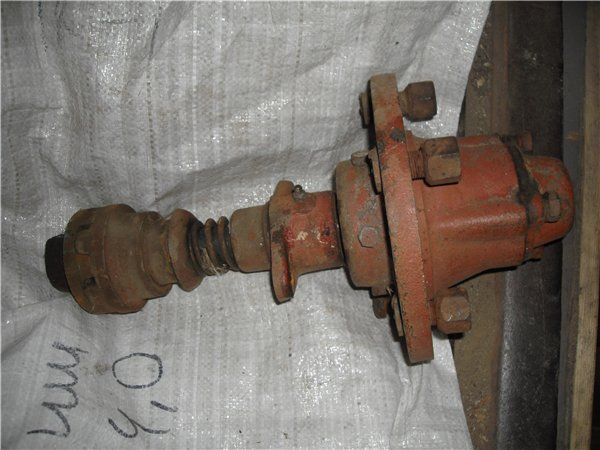

Ось от сеялки с муфтой для изготовления блокировки.
Колесно-гусеничный вездеход «Землянин»

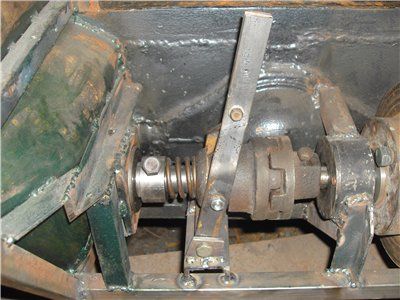

Блокировка из одной муфты, а привод-цепная, механизм размыкания еще не придуман.
Колесно-гусеничный вездеход «Землянин»

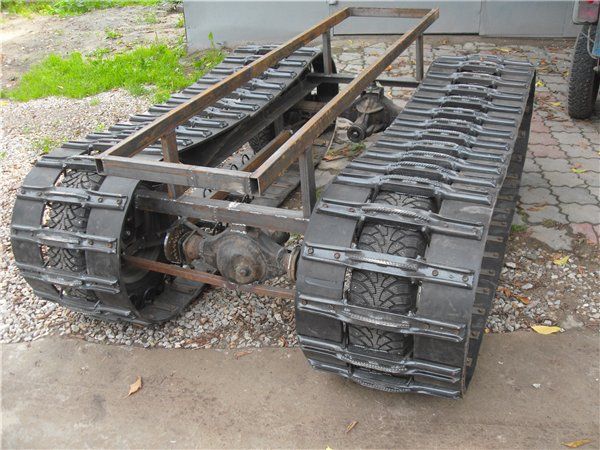

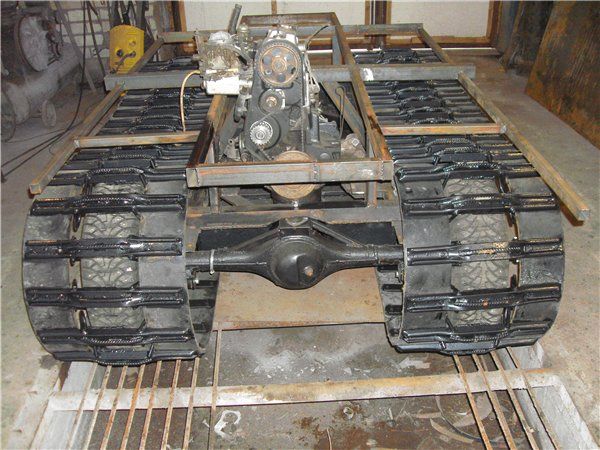

Рама сварена и одеты на колеса гусеницы.
Колесно-гусеничный вездеход «Землянин»

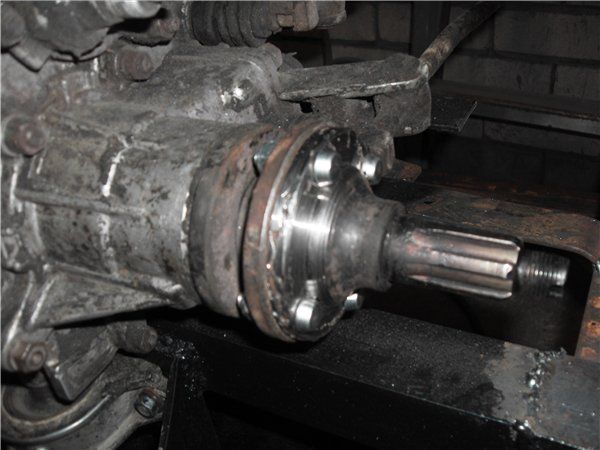

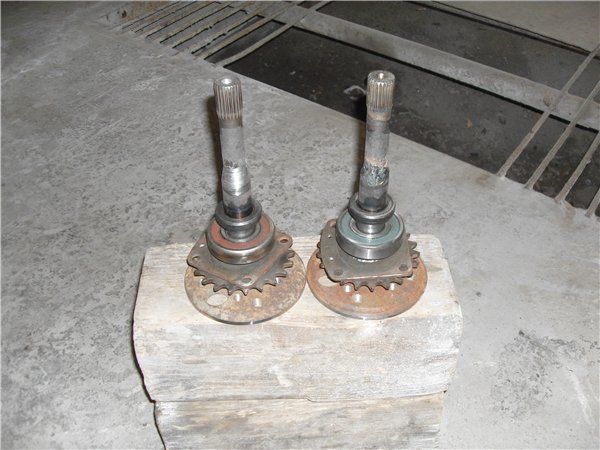

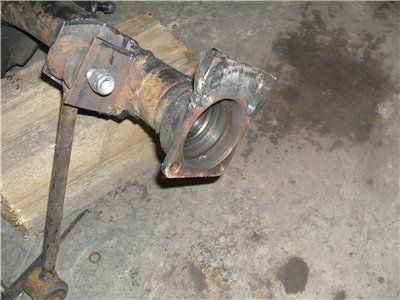

Фланцы срезаны с того же моста донора и пригодились.
Колесно-гусеничный вездеход «Землянин»

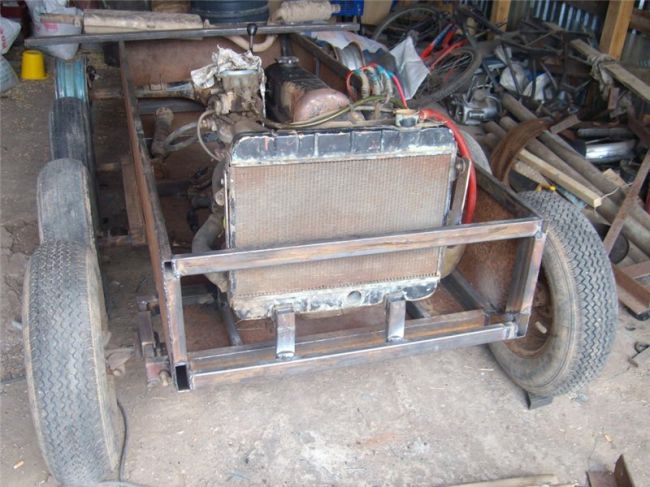

Двигатель занял свое место.
Колесно-гусеничный вездеход «Землянин»
Это чистик, зачищать ведущее колесо от снега и грязи.
Колесно-гусеничный вездеход «Землянин»

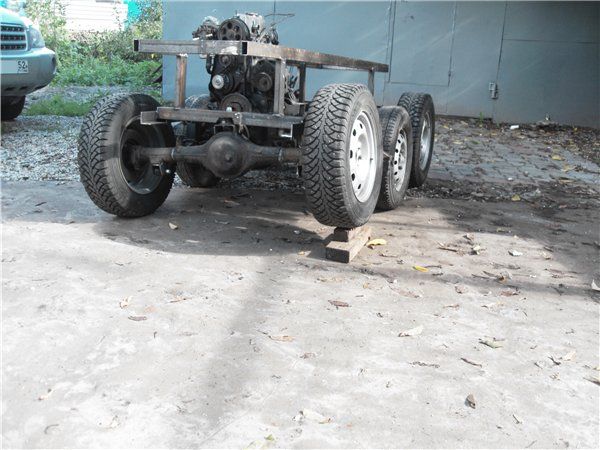

Обкатка работы подвески, пока без гусеницы.
Колесно-гусеничный вездеход «Землянин»
Колесно-гусеничный вездеход «Землянин»
Колесно-гусеничный вездеход «Землянин»

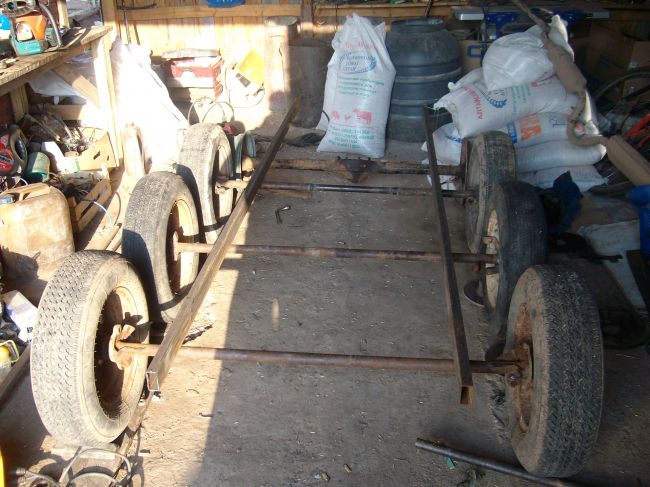

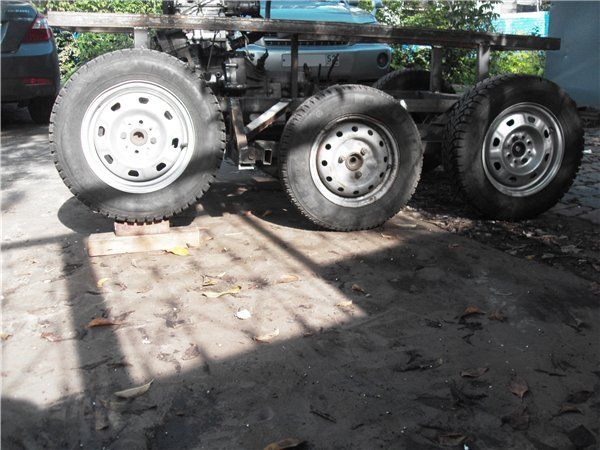

Расположение колес на раме по размерам.
Колесно-гусеничный вездеход «Землянин»
Проверка натяжения гусениц путем накатки на бревна удовлетворительная.
Колесно-гусеничный вездеход «Землянин»

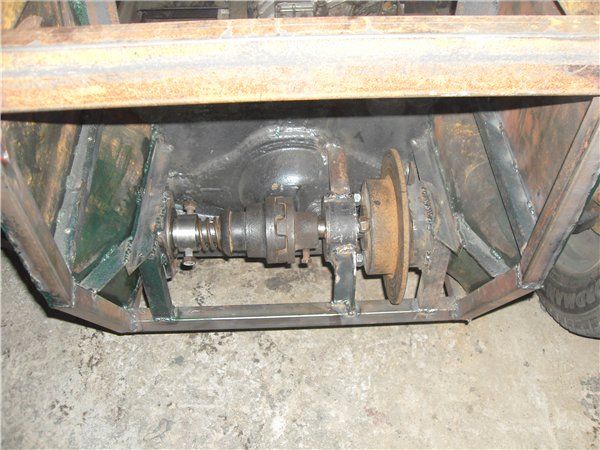

Раздатка находится внутри лодки.
Колесно-гусеничный вездеход «Землянин»

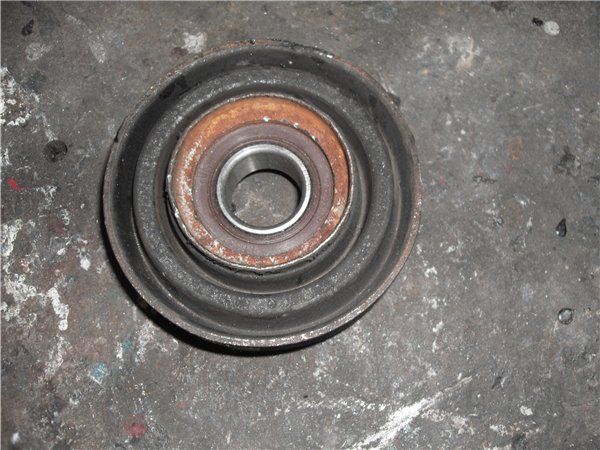

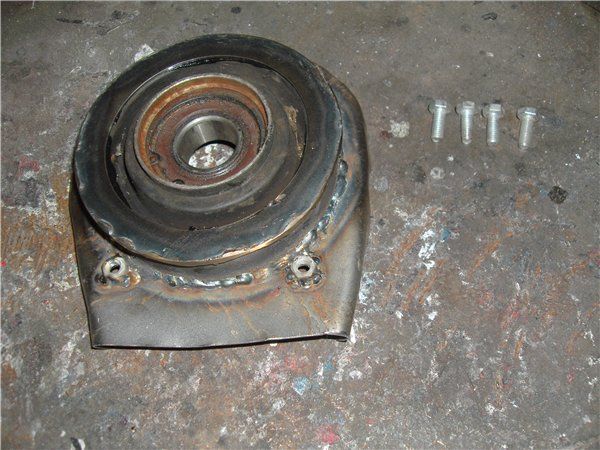

Подвесной подшипник.
Колесно-гусеничный вездеход «Землянин»

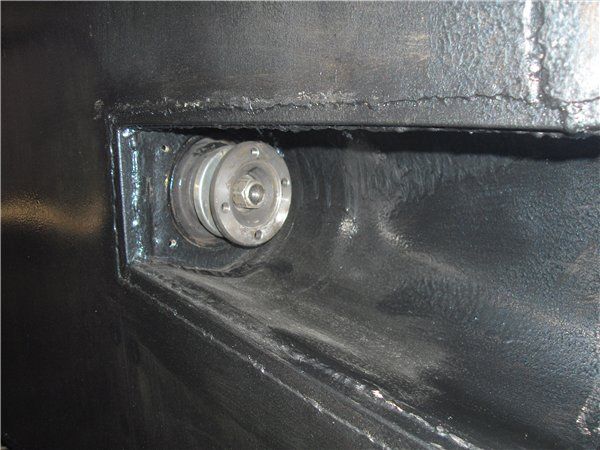

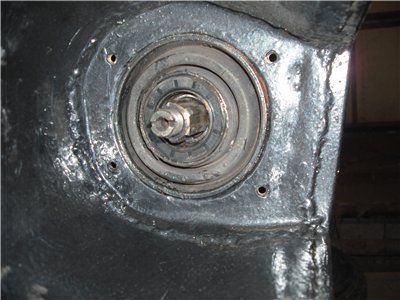

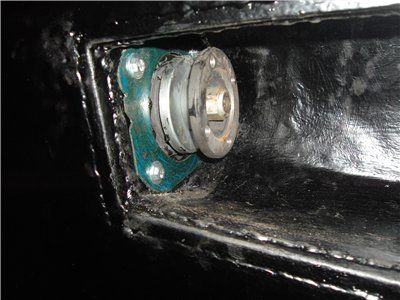

Подшипник вварен в корпус с герметизацией.
Колесно-гусеничный вездеход «Землянин»

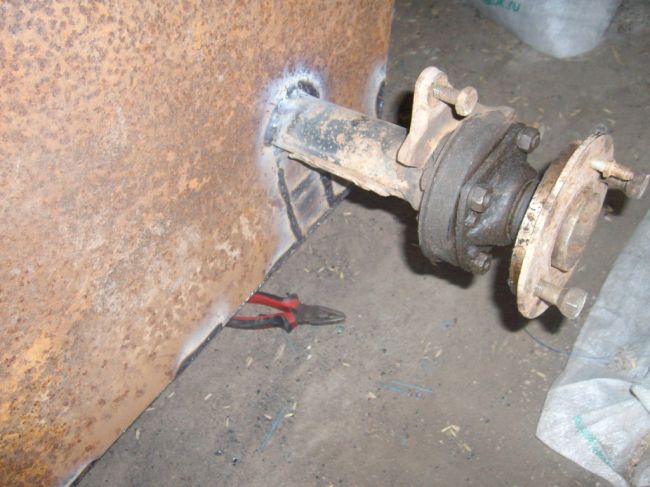

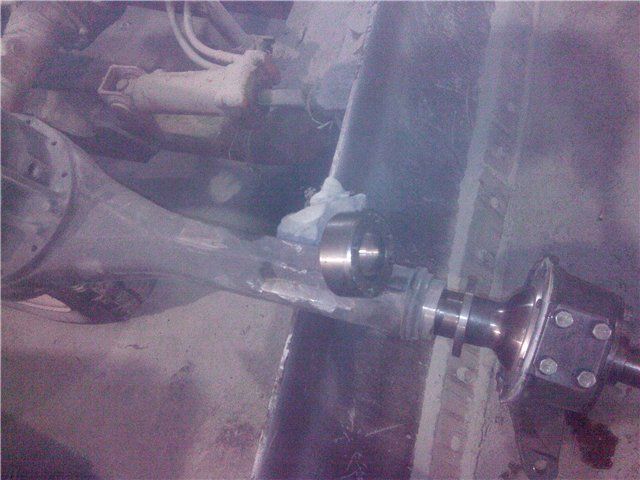

Привод переднего моста выведен наружу.
Колесно-гусеничный вездеход «Землянин»
К фланцу закрепится вал карданный, который будет вращать передний мост.
Колесно-гусеничный вездеход «Землянин»

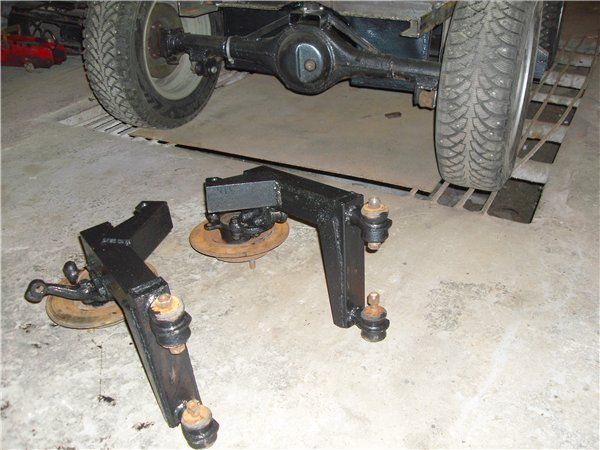

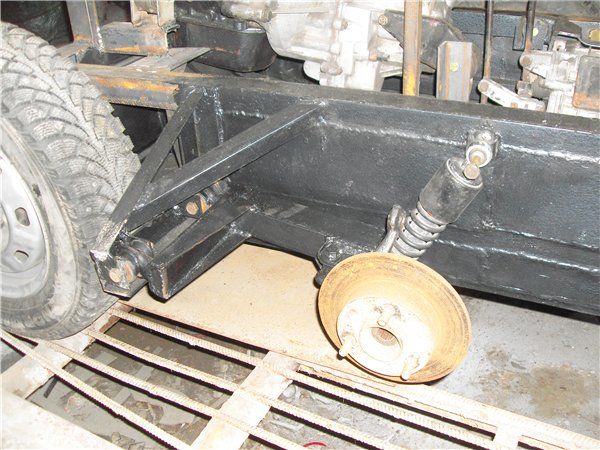

Средние рычаги крепления опорных колес.
Колесно-гусеничный вездеход «Землянин»
Оси колеса прикреплены к раме и одеты амортизаторы.
Колесно-гусеничный вездеход «Землянин»
Гусеницы одеты.
Колесно-гусеничный вездеход «Землянин»
Колесно-гусеничный вездеход «Землянин»
Подвеска работает отлично.видео

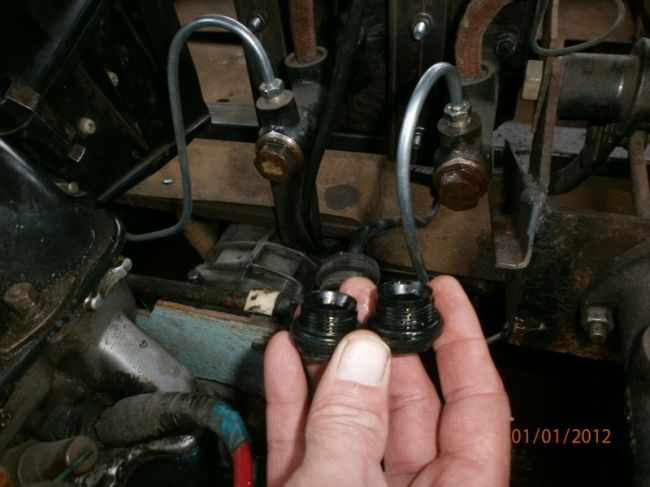

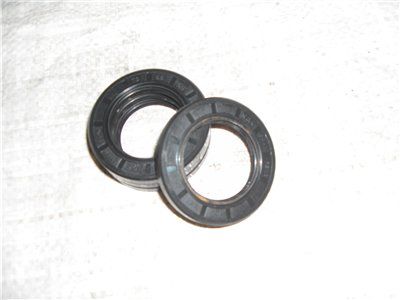

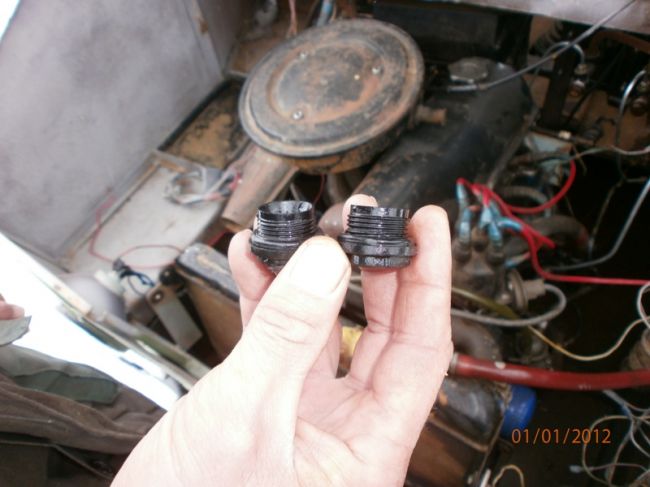

Сальники для переднего моста.

Колесно-гусеничный вездеход «Землянин»

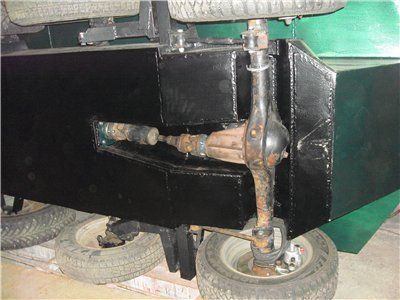

Привод переднего моста через корпус лодки собран.
Колесно-гусеничный вездеход «Землянин»
Установка карданного вала на передний мост.
Колесно-гусеничный вездеход «Землянин»

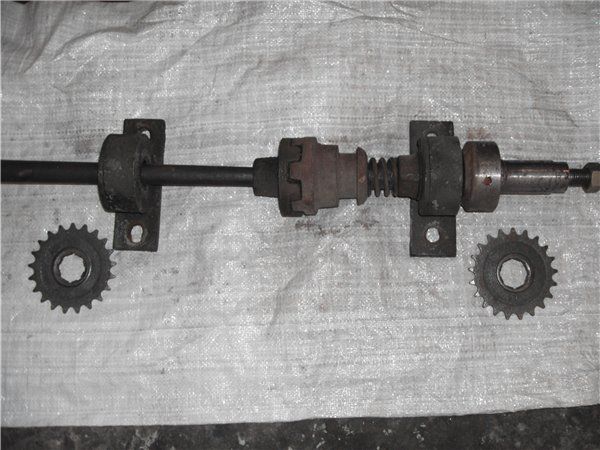

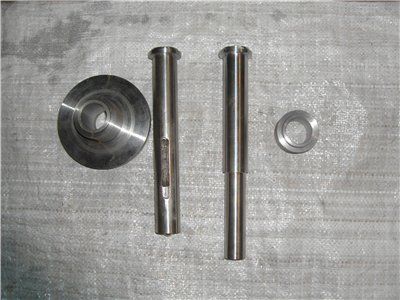

Валы для сборки узла блокировки.
Колесно-гусеничный вездеход «Землянин»
Блокировку собрал.
Колесно-гусеничный вездеход «Землянин»

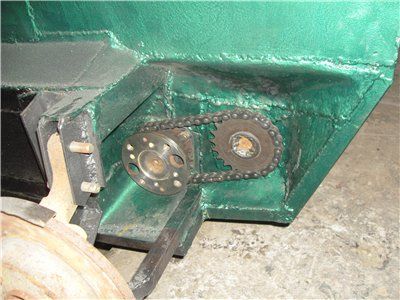

Привод ведущих колес через цепную передачу.
Колесно-гусеничный вездеход «Землянин»
Колесно-гусеничный вездеход «Землянин»

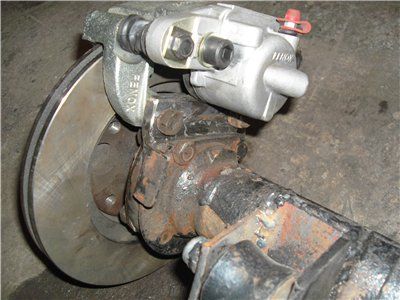

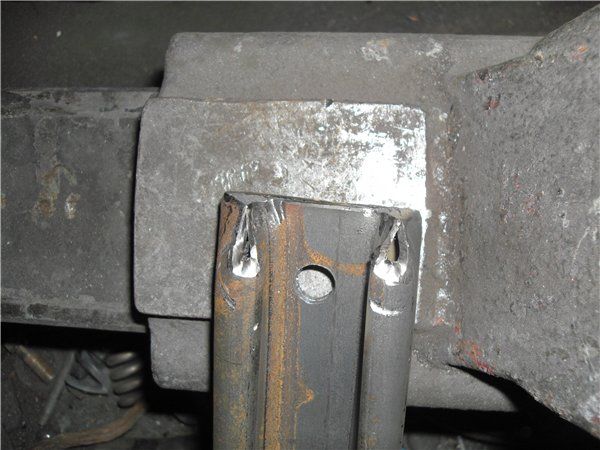

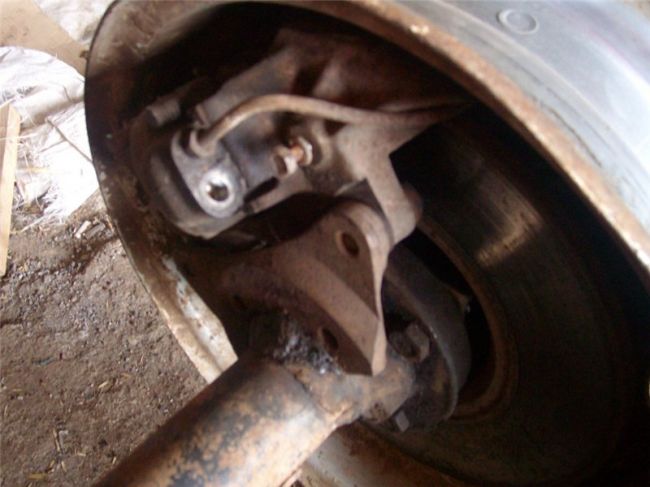

Крепление суппорта переднего моста.
Колесно-гусеничный вездеход «Землянин»
Тормозные колодки собраны на суппорте.
Колесно-гусеничный вездеход «Землянин»
Мост готов передний к установке.
Колесно-гусеничный вездеход «Землянин»

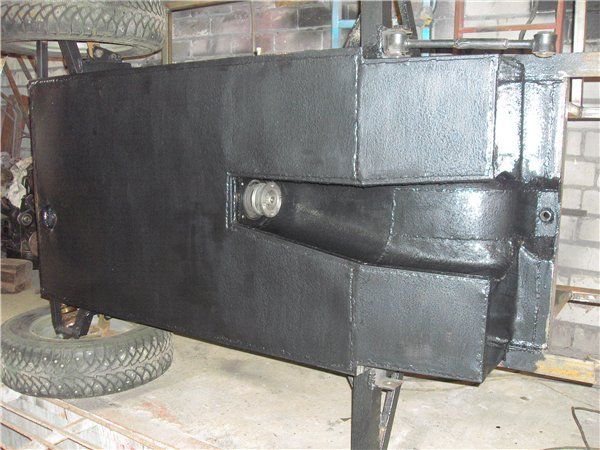

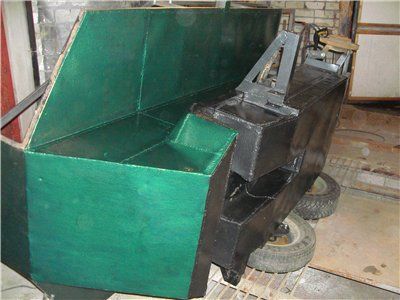

Низ вездехода загрунтован и готов к сборке.
Колесно-гусеничный вездеход «Землянин»
Установлен вал карданный к переднему мосту.
Колесно-гусеничный вездеход «Землянин»

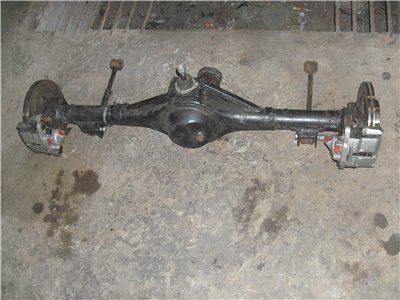

Мост передний в сборе.
Колесно-гусеничный вездеход «Землянин»

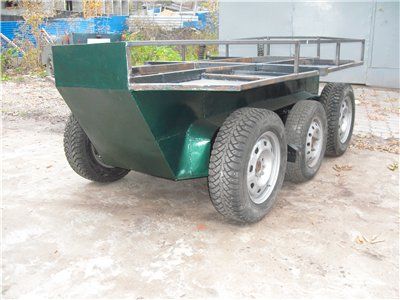

Лодка на колесах, дальше установка двигателя и т.д.
Колесно-гусеничный вездеход «Землянин»

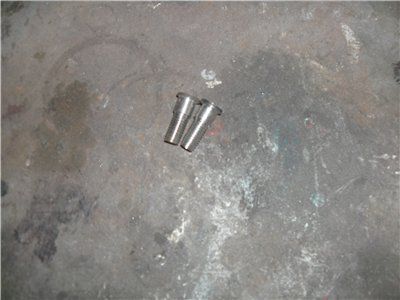

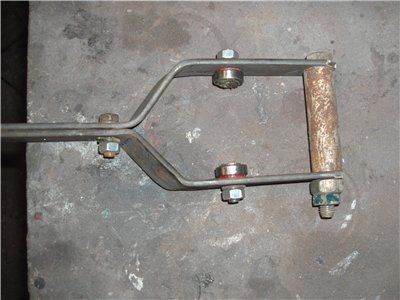

Сделана вилка для выжимного.
Колесно-гусеничный вездеход «Землянин»
Колесно-гусеничный вездеход «Землянин»
Колесно-гусеничный вездеход «Землянин»
Колесно-гусеничный вездеход «Землянин»

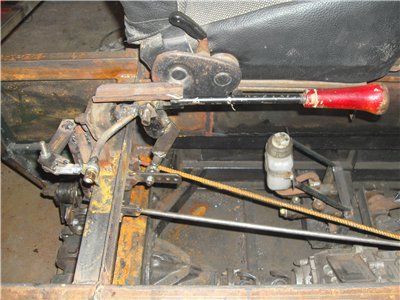

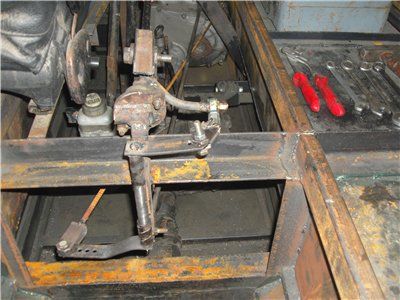

Рычаг переключения передач установлен в горизонтальном положении.
Колесно-гусеничный вездеход «Землянин»
Колесно-гусеничный вездеход «Землянин»
Колесно-гусеничный вездеход «Землянин»
Колесно-гусеничный вездеход «Землянин»
Тест работы рычага переключения передач. видео

Тест работы рычага отключения блокировки и торможения. видео

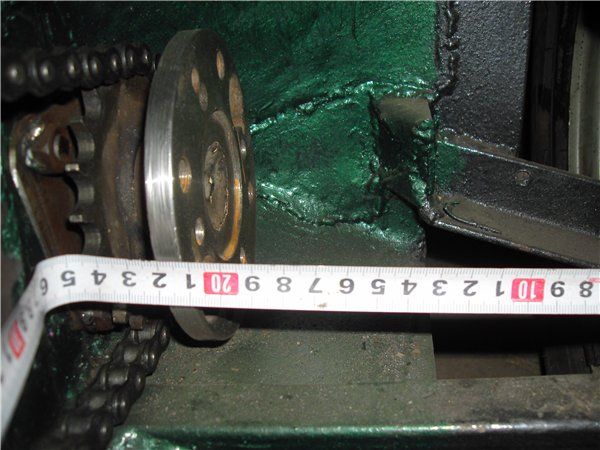

Расстояние между фланцем и суппортом ведущего колеса.

Колесно-гусеничный вездеход «Землянин»

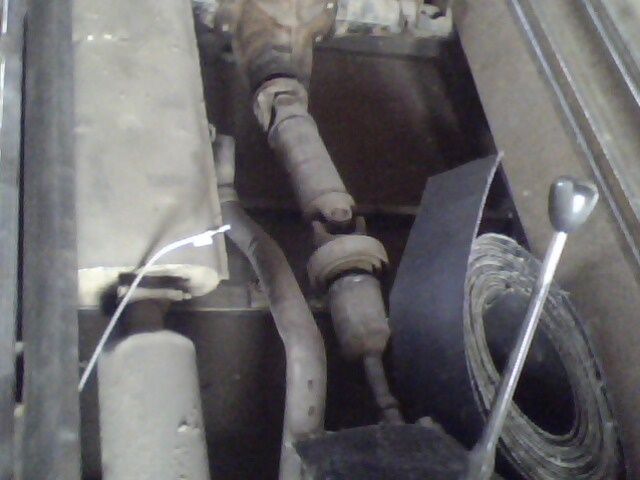

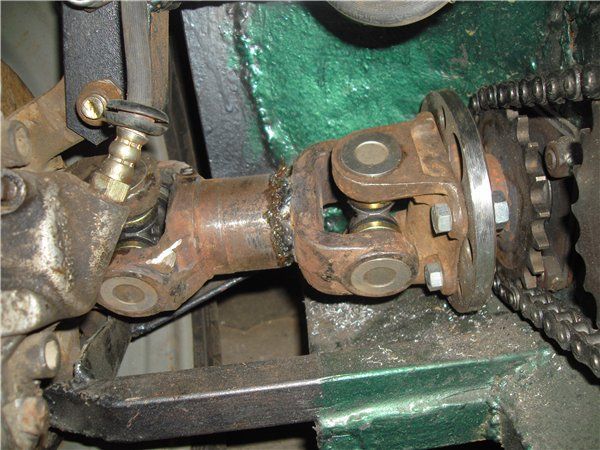

Изготовлен и установлен вал карданный от УАЗа.
Колесно-гусеничный вездеход «Землянин»
Пробный выезд без гусениц.видео

Первый выезд. видео.

Гусеница собрана из транспортерной ленты толщиной 10 мм, 4 слоя корда, состыкована внахлест под три трака.

Колесно-гусеничный вездеход «Землянин»

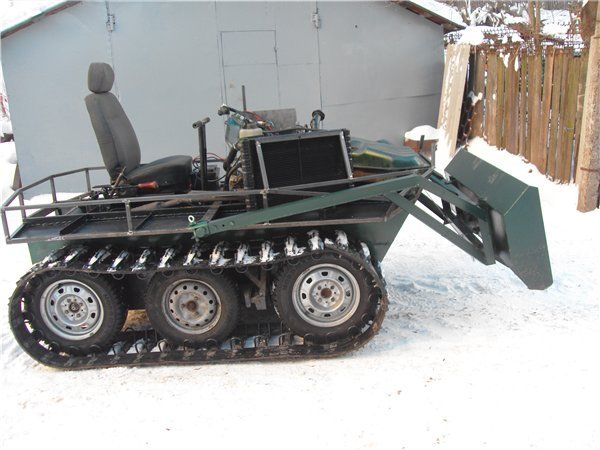

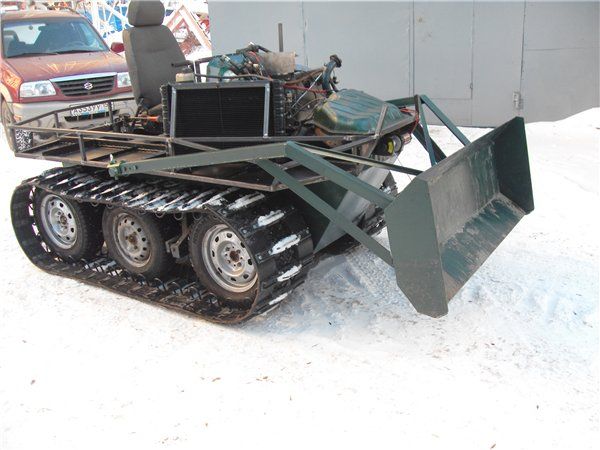

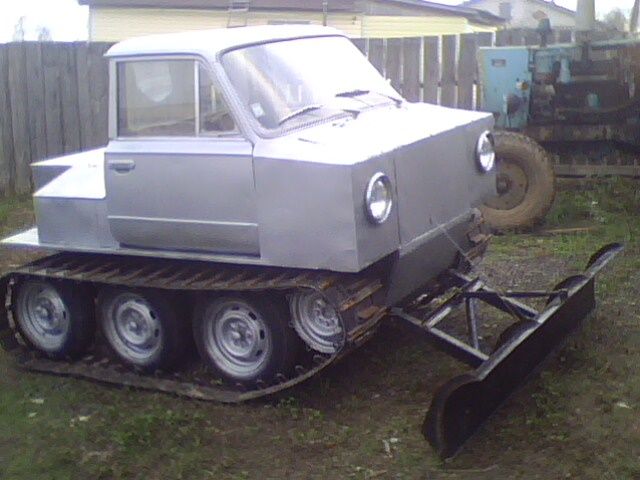

Выпал снег и автосамоделку адаптировал под расчистку снега.
Колесно-гусеничный вездеход «Землянин»
Колесно-гусеничный вездеход «Землянин»

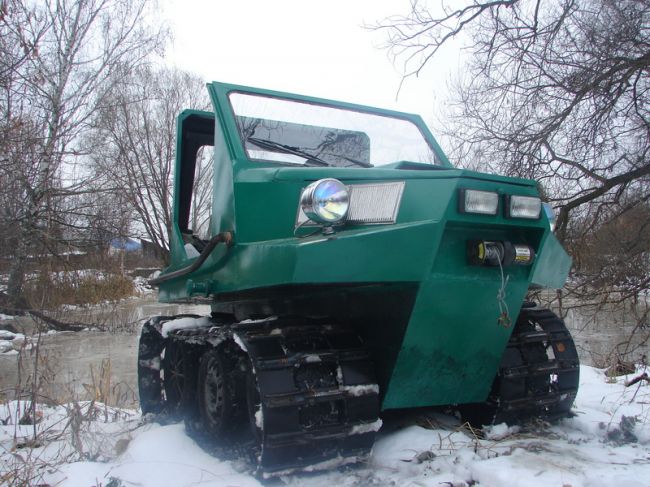

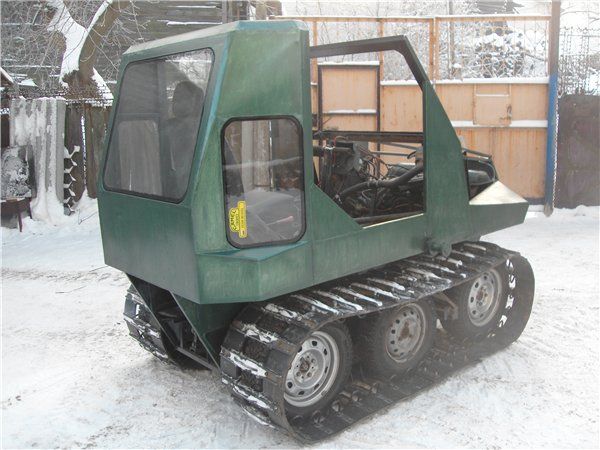

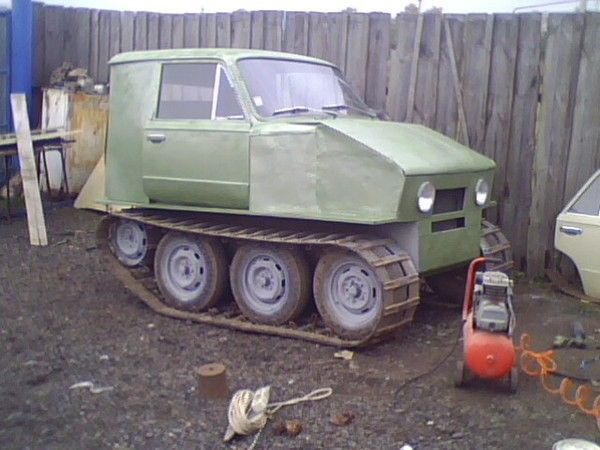

Вездеход готов.
Колесно-гусеничный вездеход «Землянин»

Про вездеход снимали и соседи.

А все остальное очень интересное видео про "Землянина" смотрите здесь.
Андрею Алексеевичу успехов в деле вездеходостроительства.


Источник Колесно-гусеничный вездеход «Землянин» Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Мелкосерийные и самодельные вездеходы - 4КОЛЕСА

Петрович — вездеход универсал из Тюмени

История появления вездеходов «Петрович» берет свое начало на Тюменском предприятии по обработке листового металла. При конструировании этого снегоболотохода создатели разработали и реализовали несколько весьма интересных инженерных решений.
Одно из них — это создание колёсных редукторов внешнего зацепления, позволяющих получить, более чем полуметровый дорожный просвет, что крайне важно для машины, созданной для экстремальных условий. Кроме того, это оригинально решило вопрос о передаточном отношении трансмиссии.

На сегодня выпускается несколько вариантов вездехода «Петрович», основой которых служат две базовые модели. Первая модель машины снабжена четырьмя колёсами, рассчитана на перевозку груза до 800 кг, а также от трёх до шести пассажиров. Вторая модель является шестиколёсной, грузоподъёмностью до 1000 кг, а число пассажиров в ней уже в два раза больше, чем в первой модели.
На этом транспортном средстве можно ездить и по обыкновенным дорогам. К достоинствам автомобиля относится достаточно комфортный салон и оригинальный внешний вид.

Вездеход «Хищник»

Создан компанией »МЕГ Вест» на основе автомобиля ГАЗ -66, используемого военными, умельцами был создан вездеход «Хищник», способный плавать, а также двигаться по снежной целине и болотам. Машина снабжена колесами низкого давления и гребными лопастями для передвижения по воде.

Снегоболотоходу «Хищник» прекрасная проходимость обеспечивается за счёт свободного хода подвески и переднего поворотного моста. Машина может двигаться по обычному шоссе, развивая скорость до 95 км/час. В настоящее время выпускаются две модификации вездехода, которые отличаются друг от друга двигателями, задней подвеской и грузоподъёмностью.

Вездеход «Странник»

Вездеход «Странник» проводиться компанией Норд-Авто из Ярославской облости и представляет собой восьмиколёсную платформу, состоящую из двух секций, одна из которых предназначена для пассажиров, а другая является управленческой. Двигатель взят от «Жигулей» третьей модели, а схема трансмиссии — от «Нивы». В схеме трансмиссии внесены изменения, крутящий момент передается не на колеса, а на приводные ролики, что разгружает трансмиссию.

Вездеход имеет централизованную систему подкачки шин, которая управляется с водительского места.
Машина, в основном используется в автономных экспедициях на Севере и в Сибири, как рабочее транспортное средство для перевозки рабочих бригад и грузов, но вполне может послужить и как средство активного отдыха. В любом случае, люди, уходящие в поход на этом вездеходе, уверены в его надёжности и безопасности.

Вездеход «Трэкол»

Вездеходы «Трэкол» представлены достаточно разнообразным модельным рядом. Покупателю предлагают приобрести модель, в зависимости от его требований и финансовых возможностей. Вездеход выпускается на четырёх или шестиколесной базе, с тентом или кузовом из цельного металла. Оснащается бензиновыми или дизельными двигателями.

Все модели обладают повышенной проходимостью и снабжены заводскими шинами низкого давления. В конструкции транспортного средства использованы серийные узлы отечественных автомобилей марок ГАЗ и УАЗ, что намного облегчает его самостоятельный ремонт и техническое обслуживание.

Вездеход «Чебуратор»

Следующий вездеход немного выбивается из общего списка. Вездеход »Чебуратор» является самодельным детищем петербургского инженера Алексея Гарагашьяна, Проходимость этого лёгкого плавающего вездехода поистине фантастическая.

Изобретатель поставил на него двигатель от Оки, раздаточную коробку от Нивы, мосты от УАЗа. На грунтовой дороге машина показывает скорость до 60 км/час, а грузоподъёмность её равна 300 кг на суше и 150 кг на воде.
Чебуратор может быть использован в различных экстремальных ситуациях, требующих прокладки маршрутов, во внедорожных экспедициях, на спортивных соревнованиях по бездорожью, рыбалке, охоте и тд.
После постройки внедорожника со смешным названием Чебуратор вездеходы Гарагашьяна стали пользоваться большой популярностью. Успеху предшествовала долгая работа, с множеством проб и испытаний. Как говорит сам Алексей Гарагашьян, вездеходами он занялся в 1991 году. Для первого опытного образца все детали были взяты от других машин: мост от БТР, мотор от Урала, камеры от Урагана.

Следующий вездеход был сделан из конной косилки. Вместо чугунных колёс изобретатель установил камеры от Т-150, мотор опять взял от Урала. Ресурс вездехода составил 200 км.
Потом был построен снегоход на резиново-деревянных гусеницах, но гусеницы прожили недолго, хотя конструкция шла по снегу хорошо.
Вездеходы Гарагашьяна просты и надёжны, имеют две педали и два рычага управления, ручные тормоза и японский двигатель. Колеса служат каждой модели снабжены системой автоматической подкачки воздуха.
На создание одной машины уходит около двух месяцев, причём внешний вид вездехода не очень беспокоит изобретателя, который считает, что главным являются его ходовые качества.



Источник

Роликоприводный вездеход «Бурундук»


Данный вездеход собирался автором в основном для езды по лесным трассам, а так же болотам и торфяникам. Такой подход обусловлен тем, что основное назначение вездехода это вылазки на охоту. Поэтому отдельное внимание было уделено как надежности и мощности вездехода, но так же и хорошей системе глушителей, дабы ближе подбираться к местам охоты.

При постройке данного вездехода были задействованы следующие механизмы и материалы:
1)Колеса размером 1100*400*533, облегченные.

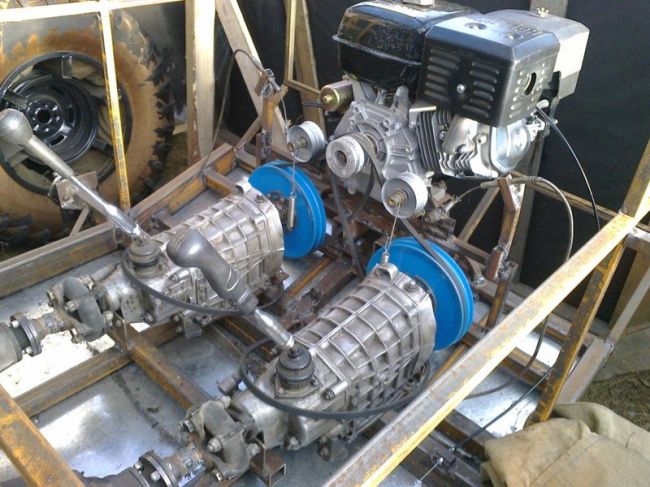

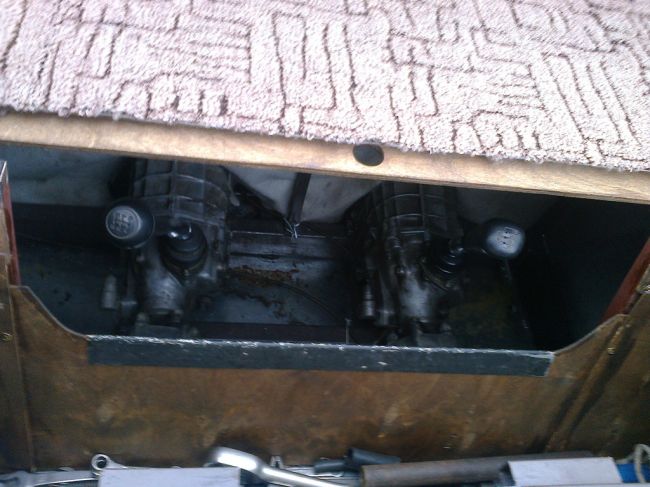

2)Коробка переключения передач от ВАЗ 2106 4 ст. в количестве двух штук.
3)редуктора от ВАЗ 2103,
4) двигатель внутреннего сгорания Лифан 190 FD(15 л.с)
5) ременной фрикцион
6) ведомые шкивы
7) мотоблок Нева.

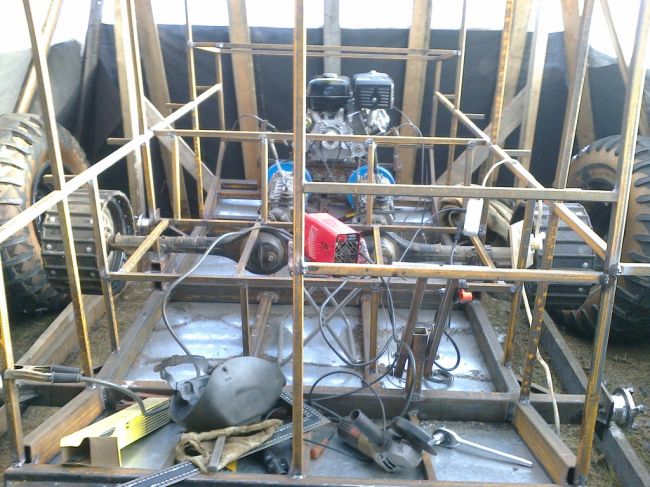

8) Проф. труба различных размеров.
9) ступицы от ВАЗ.
Рассмотрим более детально этапы строительства машины:

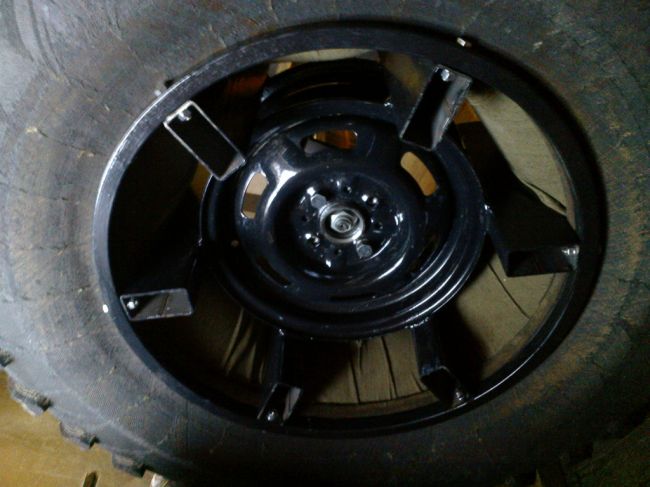

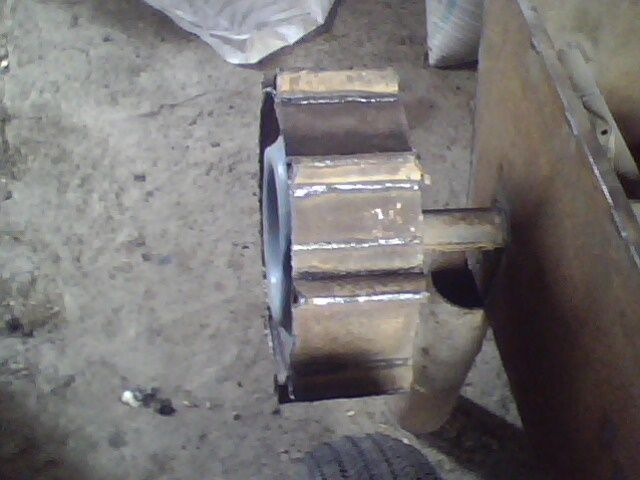

Для начала автор приступил к подготовке колес для своего вездехода:

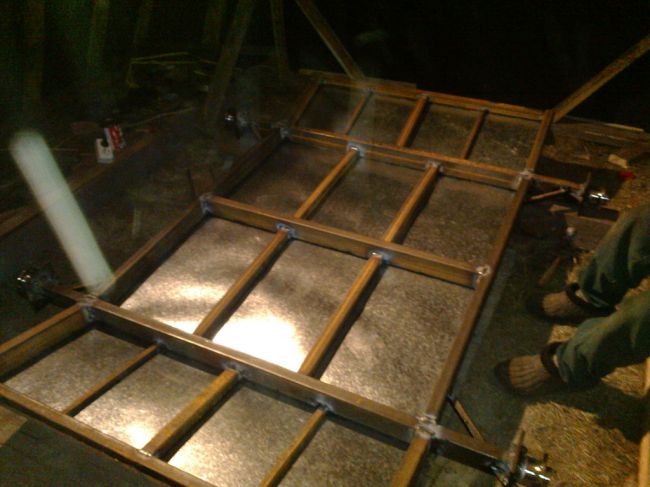

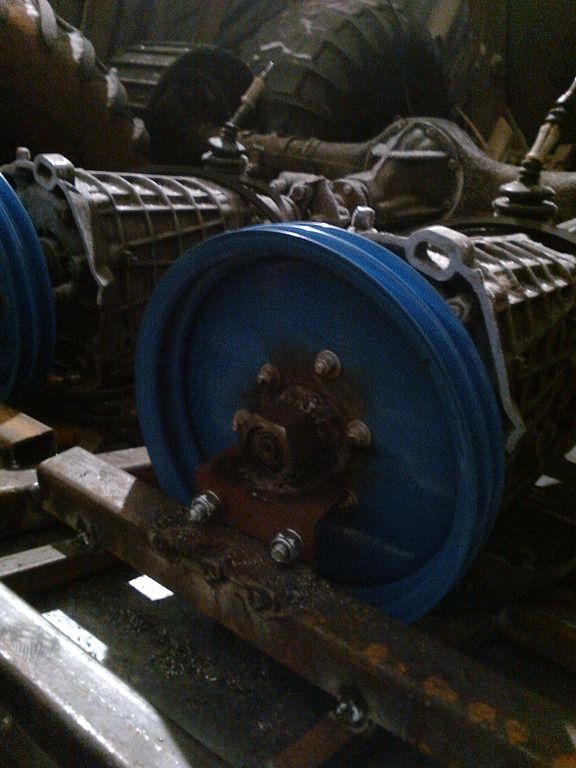

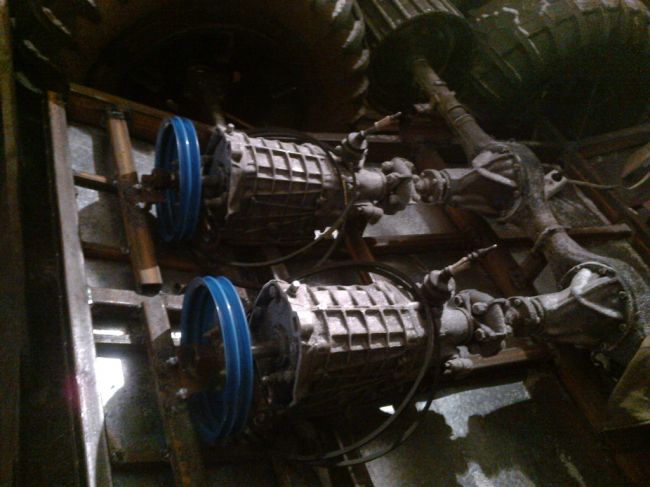

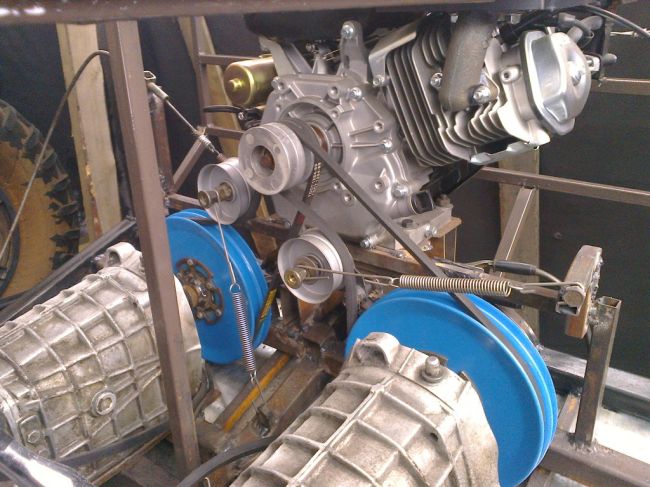

Установлены шкивы новые, а так же смонтированы колеса на раму:

Особенностью роликового привода является не придирчивость схемы к размерам колес, то есть даже при установке не одинаково ободранных покрышек вездеход все-равно будет ехать прямо и даже не будет буксовать. Единственное что имеет значение в таком приводе, это сам размер ролика.

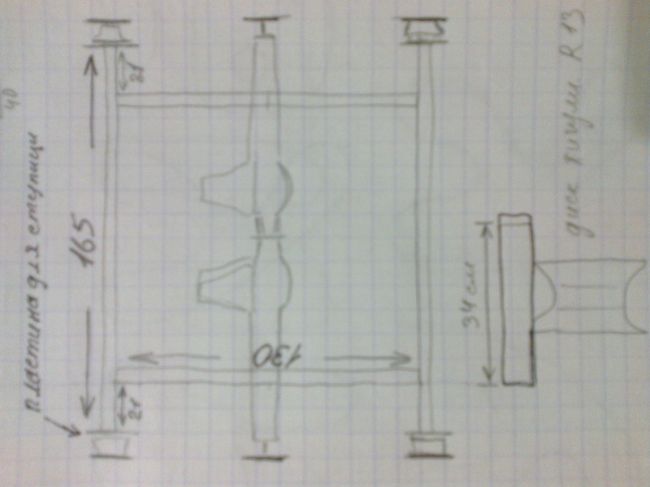

А вот кстати как делалась рама машины:


Основой послужила труба 40 на 80 на 3, перемычки выполнены из трубы размерностью 40 на 40 на 3, а сам кузов 20 на 20 на 2.
Были использованы задние ступицы от ваз 2108 а так же поставлены диски R13. В обойме находятся два 202-ых подшипника.
Роликоприводный вездеход «Бурундук»

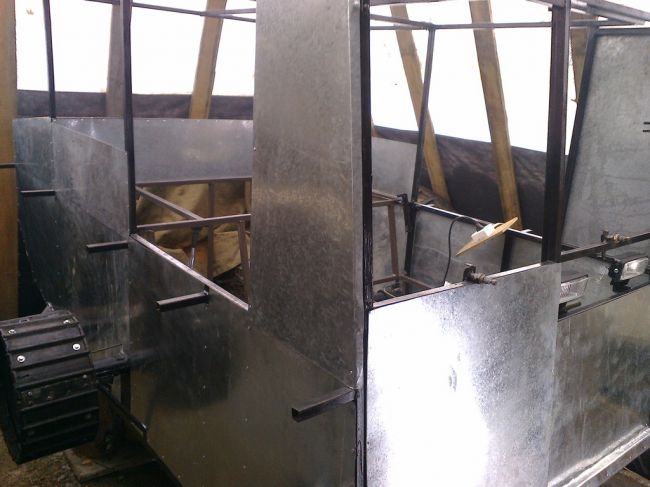

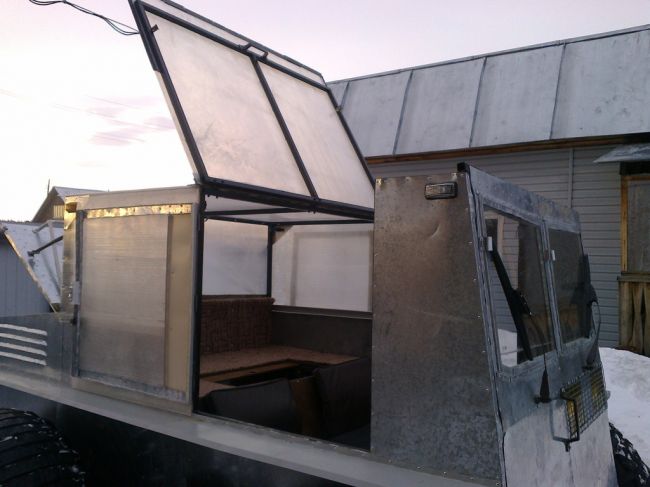

Изготовление кузова:
Роликоприводный вездеход «Бурундук»

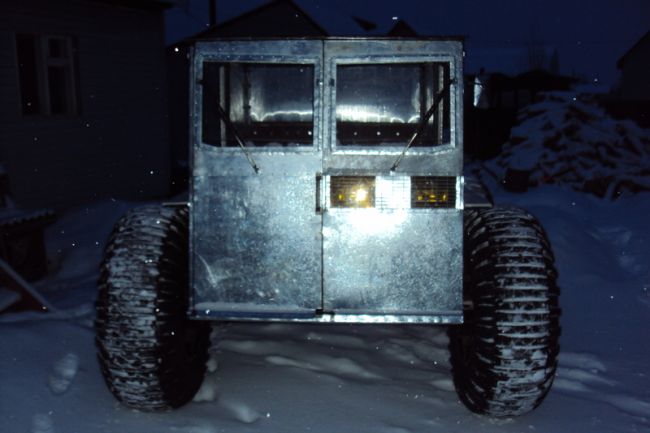

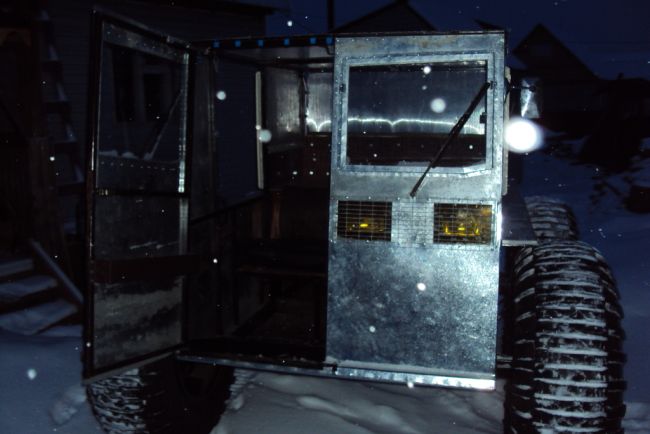

Вот так выглядит входная дверь:
Роликоприводный вездеход «Бурундук»Роликоприводный вездеход «Бурундук»Роликоприводный вездеход «Бурундук»Роликоприводный вездеход «Бурундук»

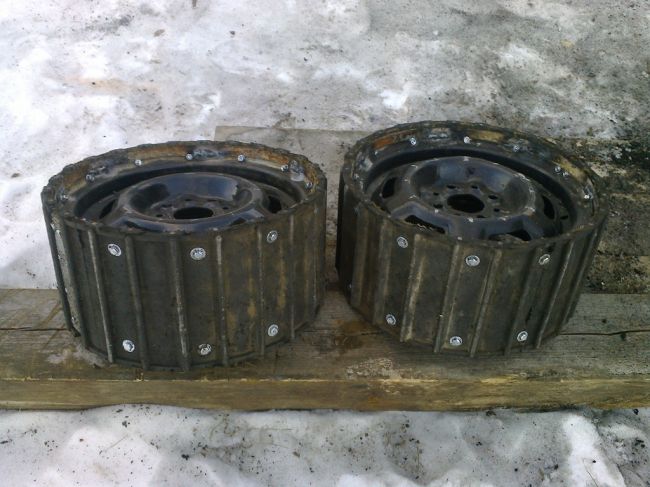

Ролики были обернуты железом, для этого была использована бочка, а так же прикручена гуся от бурана:
Роликоприводный вездеход «Бурундук»
Проф. труба крепиться в посадочное 533:
Роликоприводный вездеход «Бурундук»
Поворачивает вездеход отлично.
Роликоприводный вездеход «Бурундук»
Затем автор приступил к выбору глушителя. Было важно подобрать довольно тихий, чтобы была возможность близко подъезжать к местам охоты, но в то же время глушитель не должен душить двигатель. Было решено установить бурановский, и обварить места крепления кожуха.

После первых испытаний машины был выявлен серьезный недостаток. Вездеход тянет влево, особенно это заметно на повышенных передачах. Так как привод роликовых , то дело скорее всего не в размерности колес. Скорость на 3 передаче у вездехода приблизительно около 20 км в час.

Переключение передач происходит довольно просто, включается на двух коробках и все. С первой трогается легко, а вот с третьей только на ровном месте. Единственная проблема заключается в переключении с третьей на четвертую передачу, так как автор просто не успевает.

По лесной трассе скорость получилась поменьше, на третьей 12 км в час, на четвертой 17. На двадцать километров пути ушло около 5 литров топлива. При преодолении водной преграды в виде реки был выявлен недостаток: так как крылья узкие, то снег и воду с ролика кидало прямо в боковые двери. Поэтому планируется увеличить крылья дабы избежать подобной проблемы.

Роликоприводный вездеход «Бурундук»Роликоприводный вездеход «Бурундук»
Кстати насчет переключения передач: оказалось, что синхронного переключения не требуется, так как за полтора часа можно уже приноровиться переключать передачи вручную. К тому же при подобном подходе надежность конструкции выше и поворачивать довольно удобно.
Ролик при движении грязью или снегом не забивается.

Масса вездехода получилась порядка 1200 килограмм. Была идея сделать внесезонную гусеницу под этот вездеход, но пока автор не занимался этим, так как на второй передаче вездеход легко едет через любые болота.

Роликоприводный вездеход «Бурундук»Роликоприводный вездеход «Бурундук»
Так же есть не мало важная деталь: ширина и вообще размеры рамы сильно зависят от того, какой размер колес будет устанавливаться на вездеход. В данном варианте все делалось под колеса 1100 на 400, и другие уже не подойдут, так как диски сделаны без вылета и все ступицы на одном уровне, что колесные, что моста.
Роликоприводный вездеход «Бурундук»
Из токарных работ было сделано отверстия под ступицы, две обоймы под поддерживающий первичного вала кпп.

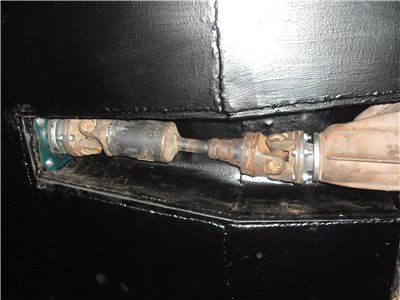

Вот так выполнены карданный валы:

Роликоприводный вездеход «Бурундук»
Изготовлены довольно просто. Вазовский бублик, вилка такая же как с КПП приварена к флянцу, а затем вставлен и обварен кусок шлицевой хвостовика моста, прямо между флянцем и вилкой. Это нужно для централизации и надежности конструкции.

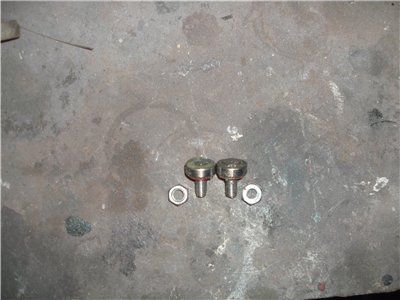

Отверстия были сделаны для ступицы размером 8 мм, то есть под болты , которые будут эту ступицу держать. Сделано все довольно качественно и основные детали защищены кожухами, а следовательно ничего не должно примерзать или сильно пачкаться. Вездеход легко идет в горку по гравийной дороже, хватает как мощности двигателя так и сцепления с дорогой. Хотя все-же планируется установить двигатель по мощнее, так как масса вездехода превышает расчетную.

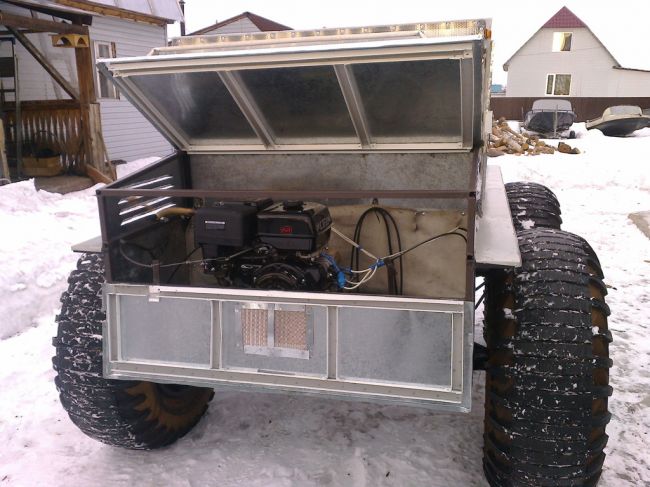

Завершающим этапом строительства был установлен новый двигатель на этот вездеход. На этот раз поставлен двигатель Лифан V2, это сильно повлияло на манеру езды вездехода в лучшую сторону. Трогаться с таким двигателем получается практически на холостых, ни о какой перегазовке и речи нет. Та же ситуация при преодолении водных преград, двигатель просто не чувствует нагрузки по сравнению со старым. Даже 40 сантиметровые лужи преодолеваются на третьей передаче легко.

К удивлению двухцилиндровый двигатель работает даже тише чем одноцилиндровый, который был установлен ранее, что так же является весьма положительным фактором.

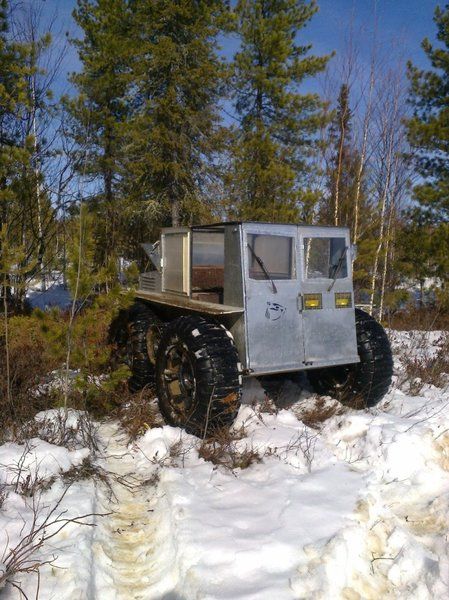

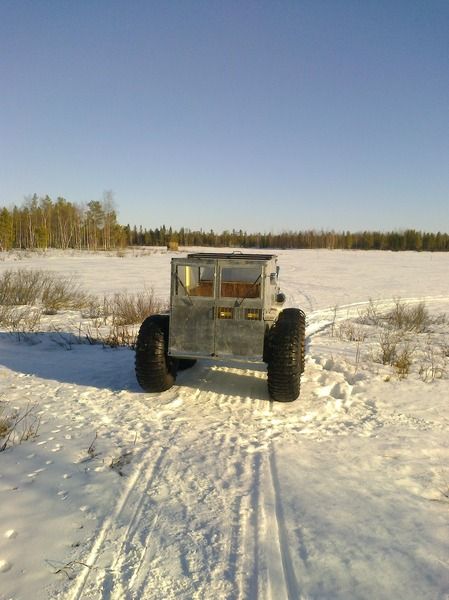

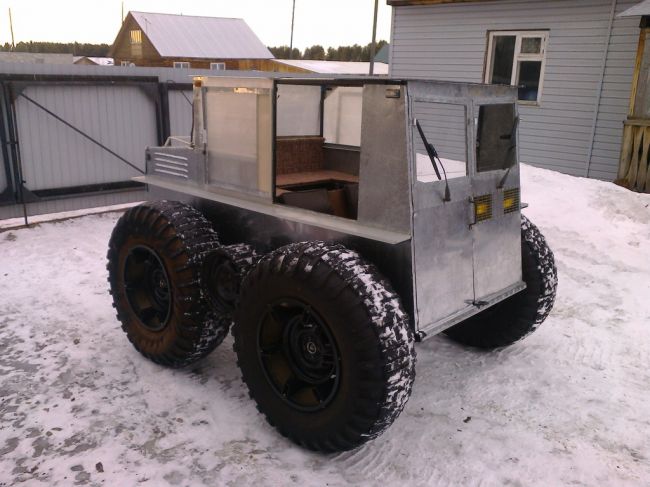

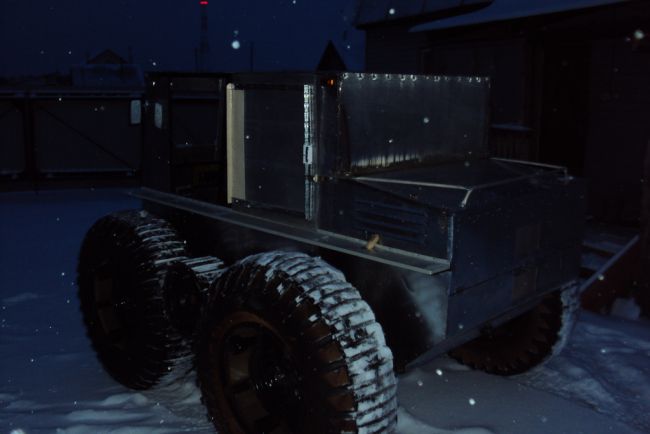

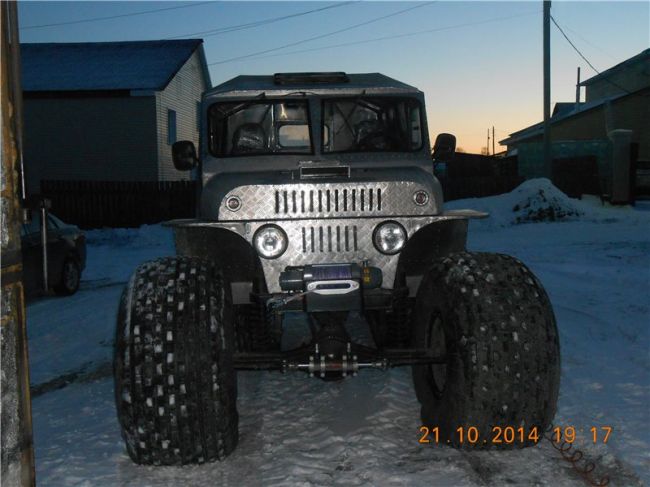

Фотографии готового вездехода:

Роликоприводный вездеход «Бурундук»Роликоприводный вездеход «Бурундук»Роликоприводный вездеход «Бурундук»Роликоприводный вездеход «Бурундук»Роликоприводный вездеход «Бурундук»Роликоприводный вездеход «Бурундук»Роликоприводный вездеход «Бурундук»Роликоприводный вездеход «Бурундук»Роликоприводный вездеход «Бурундук»Роликоприводный вездеход «Бурундук»Роликоприводный вездеход «Бурундук»Роликоприводный вездеход «Бурундук»Роликоприводный вездеход «Бурундук»Роликоприводный вездеход «Бурундук»Роликоприводный вездеход «Бурундук»Роликоприводный вездеход «Бурундук»
Автор вездехода: Игорь из ХМАО-Югра,Березовский р-н, с.Саранпауль с ником "balu".
Источник Роликоприводный вездеход «Бурундук» Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Гусеничный вездеход «Вездик»

Гусеничный вездеход "Вездик" построил Лукман Гараев из Татарстана село Омара. На форуме сайта "Луноходов.Нет" он делится своим опытом по постройке автосамоделки под ником "Лукман".
Вездеход получился очень быстрый и юркий. Построили его за полтора месяца.
Гусеничный вездеход «Вездик»
Покатушки по снегу. видео

Тактико-технические характеристики:
Двигатель от ВАЗ-21011.
Коробка перемены передач от ВАЗ-21011.
Мост задний от ВАЗ-21011.
Ступицы от ВАЗ-21011.
Заднеприводной, поворот дифференциальный.
Кузов, ходовая, гусеницы самодельные.

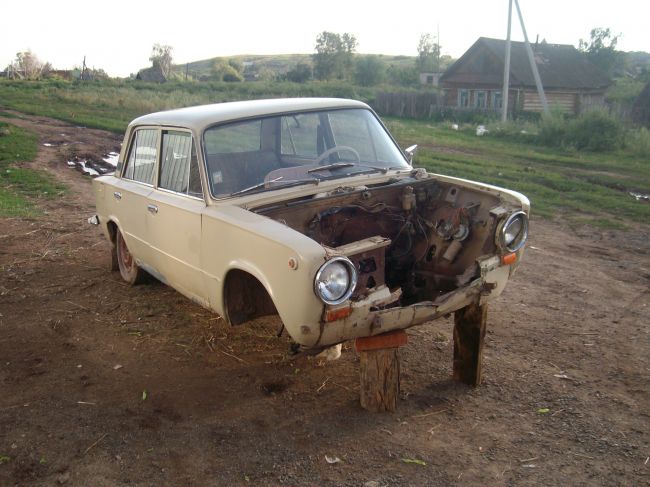

Донором послужил автомобиль ВАЗ-21011, с него сняли двигатель.

Гусеничный вездеход «Вездик»
Донор для вездехода.
Гусеничный вездеход «Вездик»

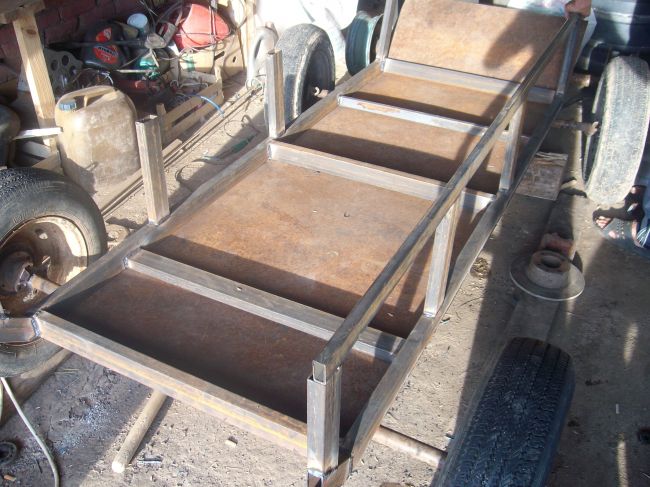

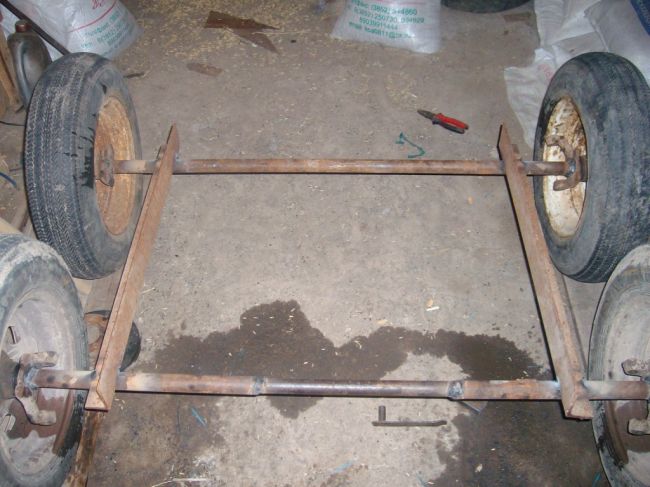

К основанию приварены оси опорных катков.
Гусеничный вездеход «Вездик»

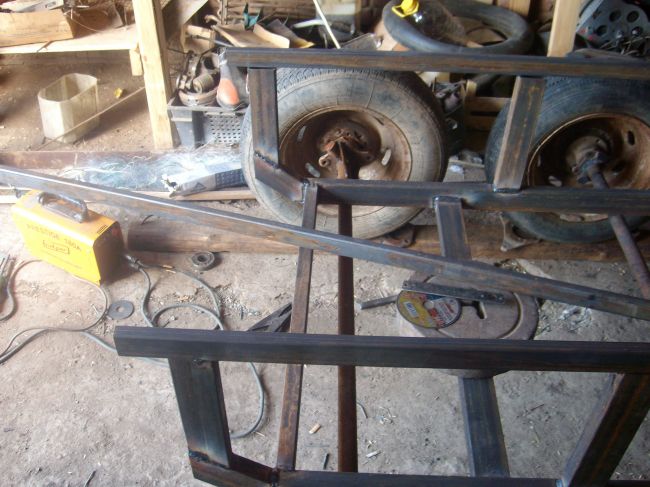

Передняя часть рамы вездехода.
Гусеничный вездеход «Вездик»
Днище корпуса приварен.
Гусеничный вездеход «Вездик»

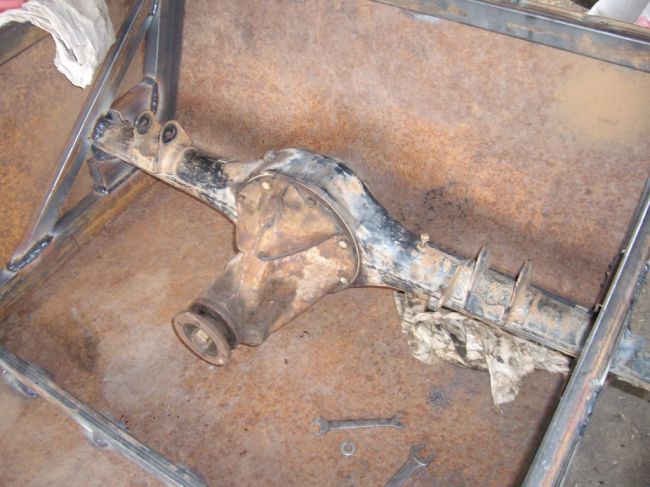

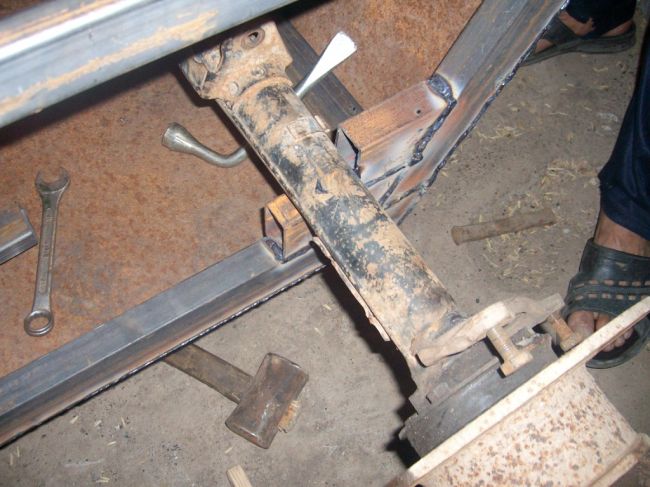

На корме установлен задний мост от автомобиля ВАЗ-21011. Мост перевернут и приварен.Мост используется как ведущий и как поворотный механизм за счет торможения суппорта и дифференциала.
Гусеничный вездеход «Вездик»
Чулки моста вварены в корпус лодки.
Гусеничный вездеход «Вездик»

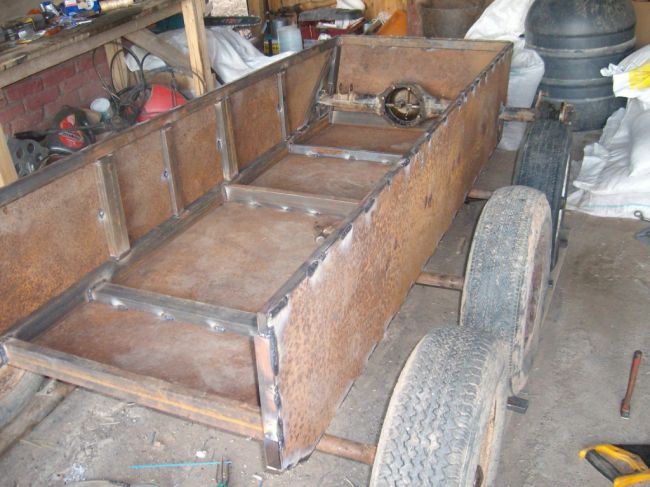

Корпус лодки встал на колеса.
Гусеничный вездеход «Вездик»
На ступицу заднего моста приделан суппорт для дисковых тормозов.
Гусеничный вездеход «Вездик»
Опорные колеса сидят на оси и жестко закреплены к корпусу лодки.
Гусеничный вездеход «Вездик»

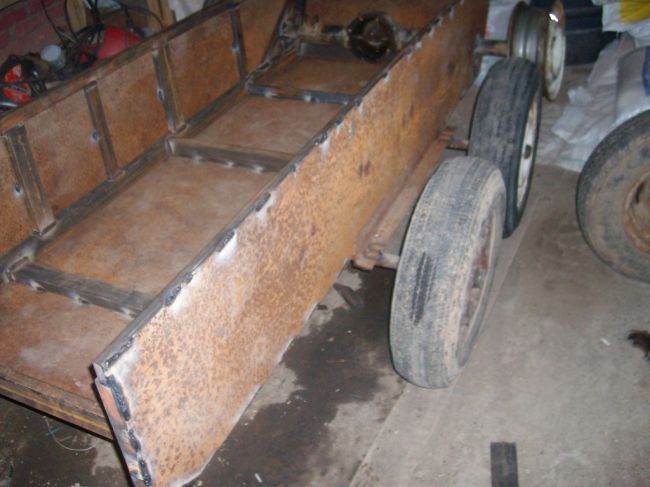

Лодка усилена профильными трубами.
Гусеничный вездеход «Вездик»
Главная передача собрана в картере моста.
Гусеничный вездеход «Вездик»

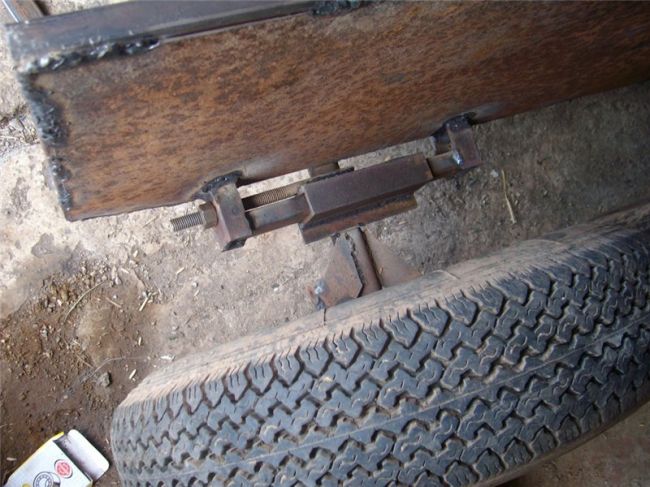

Механизм натяжения ленивца.
Гусеничный вездеход «Вездик»

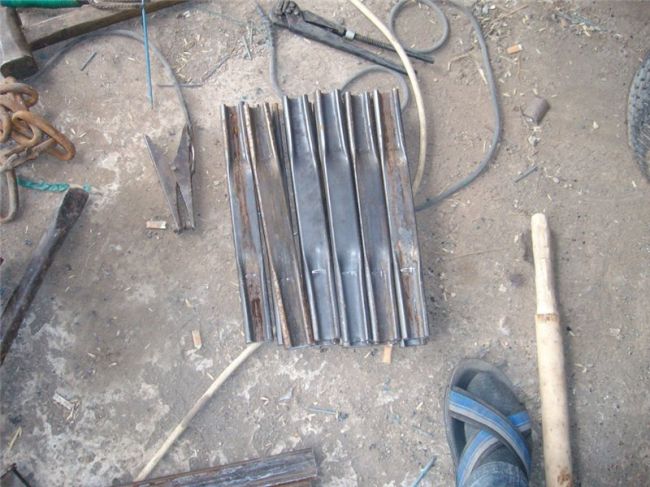

Траки с направляющими клыками готовы к сборке.
Гусеничный вездеход «Вездик»

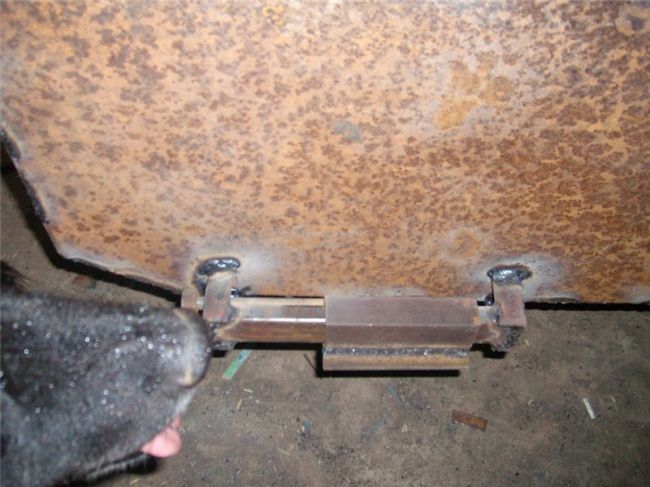

Механизм натяжения приварен к корпусу лодки.
Гусеничный вездеход «Вездик»
Натяжение гусениц будет одновременно с обоих сторон.
Гусеничный вездеход «Вездик»

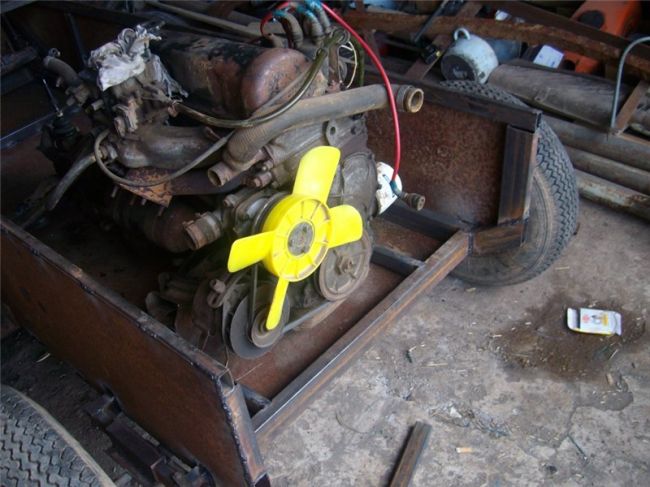

Двигатель занял свое место.
Гусеничный вездеход «Вездик»
Натяжное колесо одновременно будет и опорным колесом. Гусеничный вездеход «Вездик»
Тормозной суппорт установлен на ступицу ведущей звездочки.
Гусеничный вездеход «Вездик»

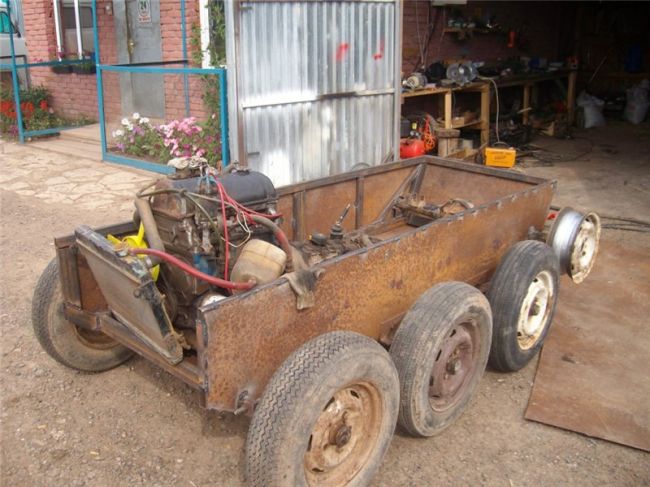

Лодка на колесах и уже можно покатать по гаражу.
Гусеничный вездеход «Вездик»
Система охлаждения собрана на корпусе вездехода.
Гусеничный вездеход «Вездик»
Траки изготавливаются из профильной трубы. Концы траков опрессованы на специальном приспособлении.
Гусеничный вездеход «Вездик»
Приспособление для опрессовки концов траков.
Гусеничный вездеход «Вездик»

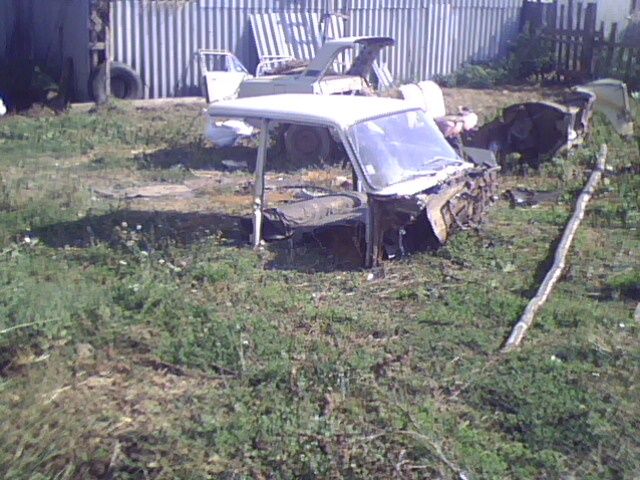

Вырезали кабину от кузова автомобиля ВАЗ-21011 для установки на вездеход.
Гусеничный вездеход «Вездик»
Самая трудоемкая работа во всем вездеходостроении это сборка гусеницы.Гусеница собирается на двухслойной ленте. Толщина одной ленты 50 мм, а другой 70 мм.
Гусеничный вездеход «Вездик»
Вал карданный соединяет задний мост и коробку перемены передач.
Гусеничный вездеход «Вездик»
Основание ведущей звездочки сварено. Высота зуба будет 50 мм, расстояние между зубьями у основания-55 мм, у верхушки- 40 мм. Этого достаточно, чтобы закрепить зубья, вырезанные из задней покрышки МТЗ на болты М12.Труба диаметром 320 мм обернута лентой 5 мм.
Гусеничный вездеход «Вездик»

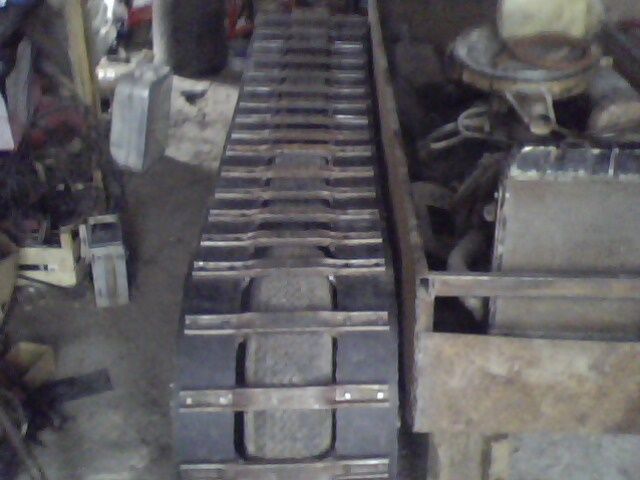

Здесь видно, что гусеница собирается на два слоя транспортерной ленты.
Гусеничный вездеход «Вездик»
Гусеница одета на ходовую часть.
Гусеничный вездеход «Вездик»
Обкатка автосамоделки. видео

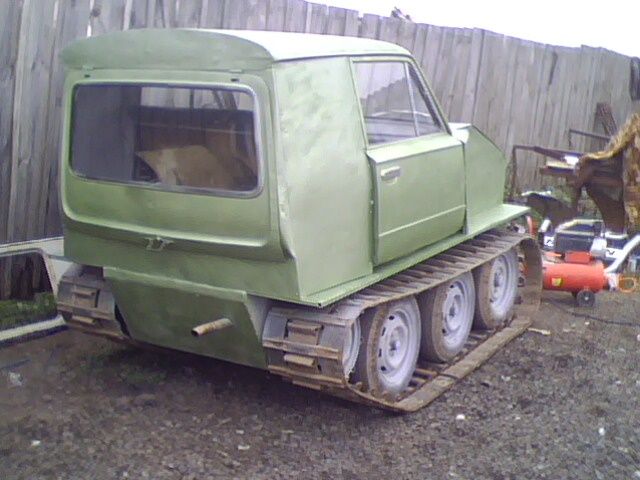

Гусеничный вездеход "Вездик" после сборки и покраски.

Гусеничный вездеход «Вездик»
Друг обкатывает по снегу наш "Вездик". видео

После обкатки переделал соотношение плеч на рычаге управления поворотом. Было 1:7, стало 1:16, что облегчило управление вездеходом.

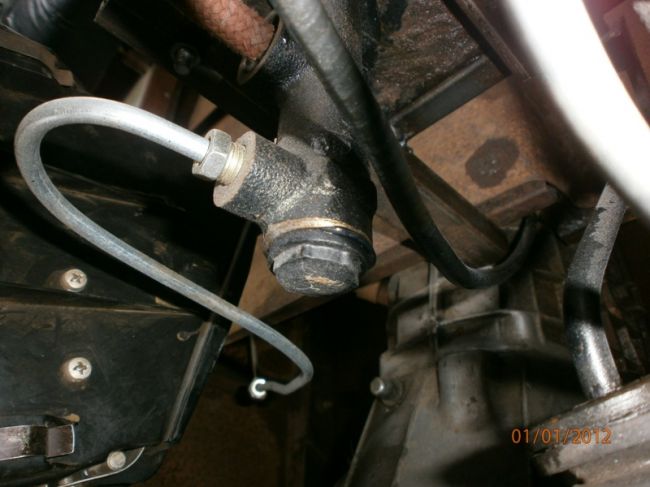

На очередных покатушках выбило заглушку пластмассовую на цилиндре сцепления, поэтому всем на будущее-сразу ставьте металлические заглушки.
Цилиндр с заглушкой.

Гусеничный вездеход «Вездик»
Пластмассовые заглушки сразу на выброс.
Гусеничный вездеход «Вездик»
Заглушки заменены.
Гусеничный вездеход «Вездик»
Видео про заглушки.


Покатушки по снегу. видео

Наезд на препятствие. видео

Подготовился к зиме и сделал отвал для чистки снега, установлена вторая коробка перемены передач.
Видоизменился немного и вездеход.

Гусеничный вездеход «Вездик»
Появился отвал для чистки снега.
Гусеничный вездеход «Вездик»
Чистка снега новым отвалом. видео

Всё видео про гусеничный вездеход "Вездик".
Лукман Гараев любит строить самоделки, поэтому мы с ним еще встретимся в наших рассказах не раз . Пожелаем ему успехов в деле вездеходостроительства.


Источник Гусеничный вездеход «Вездик» Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Вездеход на колесах низкого давления своими руками

Легкие вездеходы с камерами огромного размера способны преодолевать сильное бездорожье, по которому другие типы внедорожников пройти не могут. Самостоятельно изготовленные транспортные средства такого типа просты, так как сложной технической базы под собой не имеют, чем и завоевали признание большинства домашних умельцев. Подобная техника особо востребована жителями сельской местности, где осадки сильно снижают качество дорог, а также у любителей охоты, рыбалки и экстремального отдыха.

Разновидности самодельных вездеходов

В зависимости от типа конструкции и ходовой части, различаются следующие виды самодельных вездеходов:

  1. Лодочные болотоходы. Имеют простую конструкцию и относительно дешевы в изготовлении. Оснащены подвесным мотором и позволяют передвигаться по мелким водоемам.
  2. Гусеничный болотоход позволяет ездить по заросшим водоемам, но достаточно сложен и дорог в изготовлении, так как требует прикрепления особого вида гусениц.
  3. Вездеход на шинах низкого давления – наиболее простой и перспективный вид болотохода, эксплуатационные качества которого зависят от конструкции и надежности шин.

Некоторые самоделки в последствии становятся серийными моделями. Так произошло с вездеходом Алексея Гарагашьяна под названием «Шерп», о котором теперь известно во всем мире.

Типы самодельных вездеходов на шинах низкого давления

Самодельные вездеходы на шинах низкого давления, имея одинаковый принцип перемещения по бездорожью, могут различаться по типу конструкции. Различают следующие основные виды транспортных средств данного типа:

1. Полноприводный каракат. В своей конструкции использует элементы трансмиссии и ходовой части от устаревших типов легковых автомобилей. Имеет полный привод, раздаточную коробку, а приспособленный корпус лодки в нижней его части и герметичность добавляют вездеходу плавучести. Предназначается для преодоления топей и болот, способен доставлять грузы и людей в недоступные для обычных внедорожников районы.

2. Трицикл на шинах низкого давления. Отличается максимально простой конструкцией, и может быть изготовлен почти любым автолюбителем в условиях гаража. За основу такого вездехода часто берут мотоцикл ИЖ Планета 3, благодаря его выносливости и неприхотливости.

3. Самодельный каракат с двигателем мотоколяски СЗД. Его особенность – расположение двигателя не под рамой или бензобаком, а под сиденьем или в задней части рамы вездехода. Детали ходовой традиционно берут от автомобилей, а в передней части используются элементы мотоциклов. Для изготовления рамы применяют трубы, швеллера и уголки.

4. Вездеходы с шинами низкого давления на основе легковых автомобилей или квадроциклов. Изготавливаются с использованием уже готовых основных агрегатов путем переделки трансмиссии и ходовой части, а также оснащения их шинами низкого давления.

Как сделать вездеход на шинах низкого давления?

Работа по изготовлению вездехода начинается с составления плана действий, полное выполнение которого означает достижение желаемого результата. Следующие советы помогут сэкономить время и денежные средства:

  1. Наличие свободного времени, позволяющего регулярно выполнять работы по сборке вездехода. При его отсутствии лучше вообще не начинать.
  2. Планирование бюджета. Самостоятельное создание вездехода позволяет сэкономить на покупке серийной модели, но, чтобы исключить лишние траты, необходимо произвести все расчеты и купить необходимые узлы и детали, а также оставить определенную сумму на непредвиденные расходы или возникновение поломок.
  3. Разработка плана. При наличии опыта разработок транспортных средств или задатков инженера-проектировщика возможно самостоятельное создание чертежа вездехода. При отсутствии такового пользуются чужим опытом и готовыми чертежами, которых в сети Интернет достаточное количество.

Шины низкого давления своими руками

Шины данного типа визуально напоминают огромные подушки, поддерживающие всю конструкцию. Степень сцепления в таких колесах позволяет делать транспортное средство проходимым по любому бездорожью. В зависимости от особенностей конструкции, такие шины делятся на следующие типы:

  1. Арочные. Отличаются повышенными размерами в сравнении со стандартным колесом по ширине в 5 раз, и имеют толщину до 700 мм. Давление в них как в обычном мяче – 0,05 Мпа. Устанавливаются исключительно на ведущий привод.
  2. Широкопрофильные. Отличаются овальной конструкцией и давлением ниже стандартного до 2х раз. Чаще используются в грузоподъемном транспорте.
  3. Тороидные. Изготавливаются в камерном и бескамерном варианте, отличаются высокой популярностью среди автолюбителей.
  4. Пневмокатковые, имеющие грунтозацепы для улучшения характеристик проходимости, и ребра повышения жесткости, придающие всей конструкции устойчивость и прочность.

Стоимость шин низкого давления, изготовленных в заводских условиях, может оказаться многим автолюбителям не по карману. Но для собственного вездехода самостоятельно сделать такое колесо вполне возможно. Работы выполняются в следующем порядке:

1. Выбор исходного материала, к примеру, шины сельскохозяйственной или авиационной техники, а также других видов транспорта промышленного назначения.

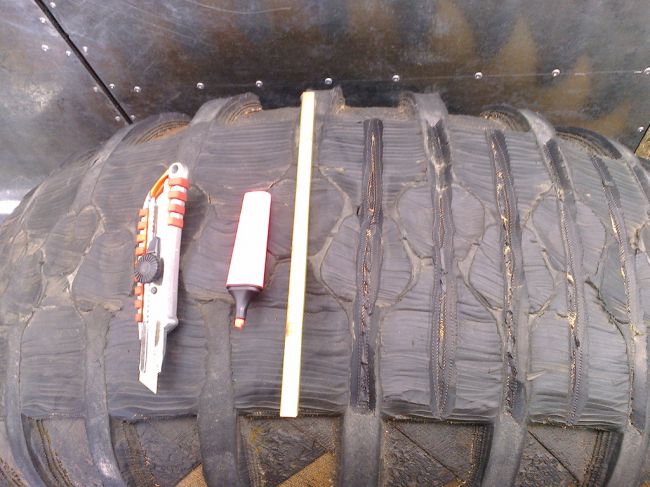

2. Протектор очищают, моют и сушат, после чего прорисовывают нужные узоры, чтобы создать собственный рисунок, а также удалить лишнюю проволоку и резину.

3. Для удаления излишков проволоки, внутренняя часть колеса подрезается и производится удаление корда при помощи лебедки.

4. Лишнюю резину также удаляют лебедкой, сделав надрезы по окружности, и закрепив их клещами к тросу, аккуратно оттягивая и подрезая при помощи ножа.

5. После удаления слоя протектора, поверхность зачищают наждачной бумагой.

6. Сборка диска. Для этого используют стандартный, разрезанный напополам диск, или сваренный из пластин и труб, после чего тщательно отшлифованный, чтобы исключить повреждение камеры.

7. Шина натягивается на диск и закрепляется ремнями или пожарным шлангом, после чего накачивается. Колесо готово.

Какой выбрать тип протектора для вездехода?

Для подбора нужного вида протектора для вездехода с шинами низкого давления, нужно учитывать следующие факторы:

  1. Протектор должен обладать способностью самоочистки. Данное свойство особенно актуально для использования вездехода в суровых и заболоченных местах.
  2. При использовании вездехода на торфяниках, шины выбирают с невысоким и неглубоким рельефом, иначе при разрыве их верхнего слоя, сцепление окажется недостаточным для полноценного передвижения.
  3. При использовании в заснеженных районах и на песчаниках шины выбирают с редким рисунком.

Выбор двигателя для вездехода

Чаще всего в качестве силового агрегата для самостоятельного изготовления вездехода используют двигатели следующего типа:

  1. Мотоциклетные.
  2. Автомобиля ЗАЗ.
  3. Мотоблока.
  4. Отечественных автомобилей.

Наличие в вездеходе определенного двигателя не имеет принципиальной разницы. Более важно учитывать такую особенность, как обеспечение его достаточного охлаждения, так как транспортное средство эксплуатируется круглый год в различных температурных условиях и при невысокой скорости движения. Для этого отлично подходит двигатель ЗАЗ, хорошо переносящий перепад температур. Вездеходы, работающие на мотоблочных силовых агрегатах, также зарекомендовали себя с лучшей стороны.

Другим основным критерием выбора двигателя для будущей самоделки является его мощность.

Запас мощности должен быть достаточным, чтобы вездеход на шинах низкого давления смог выехать из грязи, воды, или глубокого снега.

Выбрав агрегат с запасом мощности, получают лучшую производительность, предупреждают перегрев и создают условия для максимально долгого срока эксплуатации.

Особенности ходовой части вездехода

Ходовая часть вездеходов на шинах низкого давления изготавливается в виде независимой подвески для придания вездеходу лучших качеств проходимости, повышения комфорта управления транспортным средством и удобства езды для водителя и пассажиров. Данный тип конструкции имеет основной недостаток – трудоемкость изготовления.

Для ее создания применяют трубы, уголки и швеллера, изготовленные из прочной легированной стали, создав крепкую основу, способную выходить несколько лет без поломок. Раму делают как цельную, так и сочлененную. Последняя имеет высокий рабочий потенциал, но сложность изготовления делает ее достаточно редкой в самодельных конструкциях.

Последовательность самостоятельной сборки вездехода

Сборка вездехода на шинах низкого давления включает в себя следующие этапы:

1. Выбор вида вездехода и основы, на которую будут монтироваться агрегаты и детали. Для этого используются рамы автомобилей или мотоциклов, а также самодельную конструкцию, разработанную своими силами или позаимствованную с чужих чертежей.

2. Изготовление и сборка подвески с задним мостом. Для этого оптимальным решением является независимая конструкция, и, хотя на ее создание будет потрачено намного больше времени, в итоге получится вездеход с более высокими качествами проходимости и комфорта езды.

3. Монтаж колес. Производится после окончания работ по созданию заднего моста и подвески. Для крепления камер используются металлические ступицы. Правильно изготовленные или выбранные колеса низкого давления обеспечат вездеход повышенной безопасностью при движении и хорошей управляемостью.

4. Монтаж двигателя. Особое внимание при этом уделяется правильному устройству системы охлаждения.

5. Монтаж дополнительных систем. Включает в себя подключение тормозной системы, коммуникаций по отводу выхлопных газов, сцепления и электрооборудования. На данном этапе производится установка корпуса вездехода и осветительных приборов.

6. Окончание работ и осуществление пробного теста, который показывает работоспособность узлов и систем. При наличии неполадок или моментов, которые необходимо доработать, недостатки устраняются, после чего вездеход готов к эксплуатации.

Видео испытания самодельного вездехода

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с Вами рассмотрим пошаговый процесс сборки вездехода переломки на ободрышах Александра Мурашова. Видео испытаний и фото сборки прилагается. Данный вездеход имеет две полурамы соединенные между собой поворотным кулаком с переднего моста от УАЗа, приводится в действие от рулевого управления ВАЗ. Полурамы сварены из профтрубы квадратного сечения, задняя часть рамы имеет конусную форму сужающуюся к месту соединения с поворотным кулаком -то необходимо для увеличения угла поворота. Данная компоновка рамы заимствована у трактора Т-150, тоесть принцип работы перелома.

Двигатель установлен от Отечественного автомобиля ОКА 0,7 л 33 л/с Коробка и мосты ВАЗ, колеса ободрыши , колесные диски ВАЗ доработанные под внутренний диаметр колеса, дополнительно сделана защита соска камеры. Карданные валы укорочены и подогнаны.

Дополнительно сделана облегченная кабина и кунг из профтрубы, кунг обтянут банером.

Материалы

  1. ДВС ОКА 0.7 33 л/с
  2. Мост ВАЗ 2 шт
  3. проф-труба
  4. КПП ВАЗ
  5. колеса ободрыши
  6. поворотный кулак УАЗ
  7. отделочные материалы: алюминиевый лист, поликарбонат, баннер.

Инструменты

  1. сварочный инвертор
  2. УШМ (болгарка)
  3. дрель
  4. набор гаечных ключей
  5. измерительный инструмент
  6. умелые руки)

Пошаговые фото сборки вездехода своими руками.

Рама сварена из проф-трубы, перед вами передняя ее часть на которую в дальнейшем будет установлен двигатель. Задняя часть рамы. Место крепления моста к раме. Примерка моста. Колесные диски установлены на ступицы моста. КПП Две полурамы соединены между собой поворотным кулаком от переднего моста УАЗ. Тормозная система. Укорачивание карданных валов вездехода. Поворотный кулак УАЗ Обратите ВНИМАНИЕ. Рычаг переварен в прямое положение. Соединение укороченных карданных валов с мостом. Обратите Внимание! Что крутящий момент передается прямо через поворотный кулак. Установлен двигатель от автомобиля ОКА 0,7 л 33 л/с Угол поворота одной части рамы относительно другой. Изготовление колесных дисков вездехода. Обод. Обдирка шин. Обратите ВНИМАНИЕ! Сосок камеры надежно защищен! Установлено рулевое управление и панель приборов. Изготовление кузова и кунга вездехода. Облегченная кабина отделывается поликарбонатом. Облицовка листовым алюминием. Двигатель и подключение электропроводки. Видео с испытаний вездехода.

Чтобы «бортоповоротная» машина могла изменять направление движения, ее колесная база не должна быть слишком большой, дабы сопротивление повороту не оказалось чрезмерным. Поэтому на «Севере» расстояние между внешними окружностями колес заметно меньше, чем их диаметр. Впрочем, обо всем по порядку.

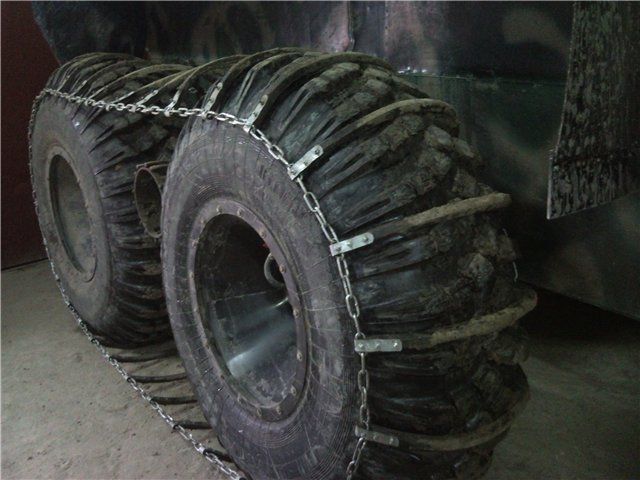

На данной машине используют шины «Тром-16» размерностью 1650×570, разработанные для одноименного сургутского вездехода-восьми колесни ка. Благодаря своему внешнему диаметру более чем в полметра (это одна из самых больших моделей в отрасли), они снискали заслуженную популярность и среди самодеятельных конструкторов. В оригинале эти шины имеют часто расположенные поперечные ребра, работающие грунтозацепами, а также входящие в соприкосновение с ведущим роликом, передающим на них крутящий момент. Именно такое решение используется на «Троме», о котором мы как-нибудь еще расскажем подробно на страницах журнала, — он хоть и не самодельный, но действительно любопытный с технической точки зрения. На «Севере» же привод более традиционный, через полуоси, поэтому протектор можно чуть «проредить». Удалить часть поперечных ребер, точнее — через одно. Шина станет легче, что благоприятно скажется на проходимости, ведь при постройке машины, предназначенной для эксплуатации на слабонесущих грунтах, ведут борьбу за каждый килограмм.

Надо заметить также, что «Тром-16» -это не единственный возможный вариант «обувки» для «Севера». Поначалу он комплектовался шинами марки «Шерп», отличительная черта которых -мощнейшие грунтозацепы высотой около 100 мм, а название этой резины однозначно отсылает нас к вездеходу, получившему в определенных кругах «проходимцев» широкую известность. Более того — на первый взгляд «Север», благодаря схожей компоновке, воспринимается именно как «Шерп». Для тех, кто не в курсе: так называется машина, созданная конструктором из Санкт-Петербурга Алексеем Гарагашьяном. Он начинал свою деятельность и многие годы выступал как самодельщик (первое упоминание о его работе — полноприводном мотоцикле для путешествий, было в журнале «Моделист-конструктор» в репортаже о смотре «Мотосам-90», см. № 2-1991). Однако в последнее время его неординарные идеи заинтересовали тех, кто решил поставить производство вездеходов на поток. В результате такого сотрудничества «Шерпы» сейчас выпускаются серийно и даже находят своих покупателей, несмотря на сильно завышенную (это не только мое мнение) цену.

Но вернемся к «Северу»: как так получилось, что внешне он практически брат-близнец «Шерпу»? Все просто. Гарагашьян не делал секрета из проекта, и Михаил Балбошин взял облик питерского вездехода за основу своего. Да и по конструкции обе машины имеют много общего. Тем не менее, есть и существенные отличия.

Итак, по бортам справа и слева находятся огромные колеса. Как организовать вход экипажа в салон машины? Сбоку точно не получится. В «Севере» водитель и его сосед-пассажир — а вездеход, по сути, двухместный, так как в нем всего два сиденья — попадают внутрь через створку, имеющуюся в передней части кузова. Для этого надо предварительно отвести вверх лобовое стекло. Если тепло, нет дождя, а полчища кровососущей братии не висят в воздухе, поджидая свою жертву, то приятно так и ехать с откинутым «забралом». В непогоду его прикрывают, конечно, и даже имеется щетка стеклоочистителя. А в грузопассажирском отсеке, занимающем основной объем салона, можно оказаться, перевалившись через спинки сидений, или воспользоваться отдельным входом, устроенным в заднем борту. Он куда более широкий, чем передний, и снабжен дверью-трапом. Правда, попутчикам, если таковые будут, придется сидеть на крышке моторного отсека или расположиться на вещах, набросанных в кузове.

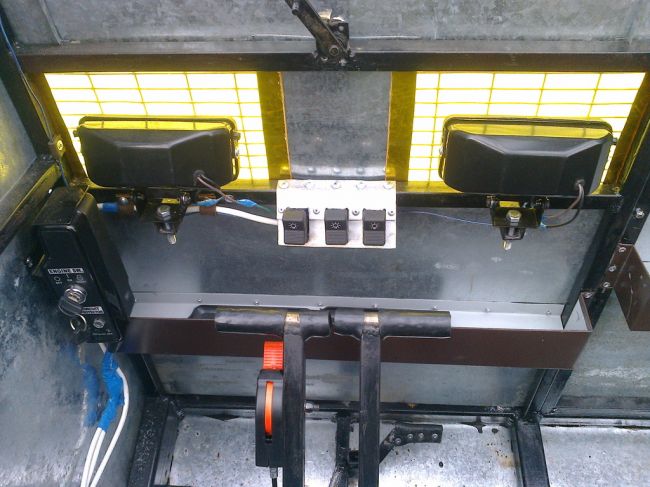

Привычного рулевого колеса перед водителем, разумеется, нет. Впрочем, гусеничная техника тоже встречается с рулем автомобильного типа. Но здесь все по старинке: два рычага, и за какой потянешь, в ту сторону и повернешь. Чем сильнее отклоняешь на себя рычаг, тем резче поворот. А если потянуть сразу за оба, то вездеход останавливается. Как нетрудно догадаться — это замена тормоза. Интересно, что сцепление можно даже не выжимать, так как отсоединение трансмиссии от двигателя произойдет в бортовом механизме поворота.

Каждый из рычагов управления связан тросовым приводом со своим -правым или левым — бортовым фрикционом. Здесь кроется одно из важных отличий от «Шерпа». В системе управления последнего используется гидропривод, а на «Севере» он полностью механический, но тоже достаточно легкий. На нем установлен доработанный бортовой механизм поворота серийного производства от ГТ-СМ ГАЗ-71, в народе любовно именуемой «газушкой». Это обстоятельство выгодно отличает эту машину от многих других подобной схемы, построенных любителями. Подавляющее большинство самодельщиков при проектировании «бортоповоротных» транспортных средств использует обычный конический автомобильный дифференциал. (К слову, с него начинал и Гарагашьян.) На полуосях ставятся тормоза и. все — трансмиссия готова!

Однако использование дифференциала — это не самый лучший вариант, поскольку этот механизм делит, как известно, поступающий на него крутящий момент пополам, распределяя его по полуосям. Соответственно, при повороте вездехода с таким устройством в конструкции неизбежна потеря мощности: часть ее будет непроизводительно гаситься тормозным механизмом, и тяга на движителях забегающего борта уменьшится. Полноценный же бортовой механизм поворота, который сначала размыкает привод на полуось, и лишь затем тормозит ее вплоть до полной остановки, этого существенного недостатка лишен.

Крутящий момент от двигателя трансформируется в пятиступенчатой КПП от ВАЗ-2110 со штатным тросовым приводом переключения передач. Вместо дифференциала — глухой вал, поэтому вся мощность передается только на один привод. Коробка развернута на 90 градусов, ведь двигатель — турбированный дизель Kubota V1505-t (44 л.с.) — установлен продольно.

Весь перечисленный набор агрегатов помещен в герметичный кузов-лодку, имеющий стальной каркас и стальную обшивку. Снизу толщина листов составляет 3,2 мм. А сверху, ради облегчения, кузов собран из панелей из сплава Д16Т, наклепанных на пространственный каркас. Днище у машины абсолютно плоское, что очень хорошо для движения по бездорожью — если и зацепишь какое-нибудь препятствие, то проскользишь по нему, как на лыже.

Привод колес тоже спрятан внутри. Сняв фальшполы в салоне, можно увидеть мощные открытые цепи, протянувшиеся вдоль бортов. Посредством них каждое колесо, точнее, ведущий вал его бортового понижающего редуктора, позаимствованного у того же ГАЗ-71, связаны с полуосью соответствующей стороны.

Одним концом она через шлицы соединяется с бортовым фрикционом, а другим — опирается на подшипник, установленный на боковой стенке кузова. На валу жестко сидит пара ведущих звездочек цепных передач, вращающих переднее и заднее колесо соответственно. Подпружиненные башмаки обеспечивают необходимое натяжение цепей. Конечно, длинные открытые цепи, перематывающиеся внутри кузова, не способствуют созданию акустического комфорта в салоне, зато и двигатель, и трансмиссия находятся внутри прочной, защищенной и герметичной снизу капсулы. А значит, можно надеяться, что все жизненно важные агрегаты вездехода неуязвимы для напастей серьезного бездорожья.

Мотор расположен примерно посередине машины, он охлаждается антифризом, который в свою очередь остужается в радиаторе, вынесенном на правый борт и прикрытом снаружи декоративной решеткой. Поскольку естественного обдува при такой компоновке быть не может, то практически всегда работает электровентилятор.

Силовой агрегат и трансмиссия находятся под фальшполами из толстой водостойкой фанеры, поэтому внутри салон вездехода имеет опрятный, жилой вид. Ближе к задней части между полом и днищем, дабы не пропадало полезное пространство, оборудован вместительный рундук, в который можно уложить немало походного снаряжения, и оно не будет летать по салону — подвески-то у вездехода нет, и прохождение неровностей амортизируют только большие мягкие колеса. Встав же ногами в этот «подпол», можно распрямиться в машине в полный рост, что тоже неплохо. А подняв его крышки наверх, на уровень колесных арок, и закрепив их на боковых полозьях-опорах, мы получаем отличное ровное ложе размером 2300×2200 мм. Громоздкие вещи остаются снизу, а широкие полочки над арками, отделенные невысокими перегородками, примут на себя всякие мелочи. Вдвоем переночевать на импровизированной кровати можно с исключительным комфортом, а если потесниться, то и втроем получится. Даже зимой не замерзнешь, поскольку машина оборудована автономным отопителем Webasto мощностью 2 кВт. Дополнительному комфорту способствует и обшивка панелей утеплителем толщиной 20 мм.

Отдельного упоминания достойна система подкачки колес. Она здесь чрезвычайно оригинальна и ее авторство принадлежит также Алексею Гарагашьяну. Очевидно, что «набить» столь объемные колеса задача не самая простая — требуется весьма производительный компрессор или насос низкого давления. Но Алексей придумал закачивать в колеса не воздух, как поступают все, а. выхлопные газы от двигателя. Для этого нужно нажать на небольшую педальку, чтобы перекрыть выпускной тракт и направить выхлоп в колеса. И менее чем за минуту, ведь сечение шлангов подкачки составляет целых 38 мм, удается поднять давление во всех четырех колесах (их объемы постоянно объединены) от нулевого до рабочих 40 — 60 г/см2. Контроль столь незначительных величин ведется по медицинскому манометру, закрепленному на левой стойке кабины перед глазами водителя.

На первый взгляд идея довольно спорная, даже бредовая, и у многих сразу возникает вопрос: а не вредны ли отработавшие газы для резины? Все наши знания говорят об обратном, и однозначно ответить трудно. Агрессивные газы наверняка не идут ей на пользу, укорачивая срок службы — это факт. Остается нерешенной и проблема удаления из движителей конденсата, вероятно скапливающегося внутри них. Также система, при которой их объемы соединены между собой, ставит под сомнение живучесть машины в случае серьезного повреждения какой-либо шины. Однажды я был свидетелем ситуации, когда, пропоров колесо об острый корень, водитель вездехода не стал тратить время, а поехал дальше, включив подкачку выхлопом. В итоге, довольно быстро разогревшийся от горячих газов шланг попросту сорвало с диска поврежденного колеса. Пришлось останавливаться и латать покрышку. Однако, нужно быть до конца честным: ни одного реального случая повреждения шин от подобных «издевательств» ни на «Севере», ни на «Шерпе» до сих пор не зафиксировано.

Не стану утверждать, что колесные вездеходы с бортовым принципом поворота широко распространены, но самодельщики обращаются к такой компоновке регулярно. Все объясняется относительной простотой конструкции, не требующей рулевого управления и управляемых приводных мостов. Довольно легко можно реализовать формулу не только 4×4, но и 6×6 или даже 8×8, обладающих весьма завидными тяговыми характеристиками. У «Севера» всего четыре колеса, но зато каких! Сегодня возможности у любителей самостоятельной постройки транспортных средств «под себя» расширились многократно. Купить можно все, что угодно! Хотя нет — колеса «Шерп», если у вас нет такого вездехода, вам не продадут. А вот «Тром-16» — пожалуйста! Бюджетной такую покупку не назовешь, конечно, но тут каждый волен решать самостоятельно, все зависит от наличия в голове идей. И «Север», на мой взгляд, — это один из достойных вариантов вложения средств по назначению. Машина действительно удалась.

Для уверенною движения по болотам нужно регулировать давление в шинах. На «Севере» эго происходит оперативно благодаря оригинальной системе подкачки выхлопными газами всех четырех колес одновременно. Рабочее давление 40-60 г/см2

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
