Ленточный фундамент своими руками: пошаговая инструкция c видео

Если вы решили залить ленточный фундамент своими руками, вам обязательно понадобится пошаговая инструкция, содержащая последовательность действий и отражающая основные нюансы выполнения работ. Предлагаем разобраться с особенностями данного типа основания, существующими разновидностями и алгоритмом заливки. Видео-инструкции обязательно могут разобраться в технологических тонкостях процесса.

Ленточная основа – оптимальное решение для многих строенийЛенточная основа – оптимальное решение для многих строений

Читайте в статье

Принцип устройства ленточного фундамента

Для начала разберемся, что это такое. Под ленточным фундаментом понимают железобетонную конструкцию, монтируемую по всему периметру строения под несущими перегородками и используемую для передачи эксплуатационной нагрузки на грунт. Поперечное сечение подобного основания имеет преимущественно прямоугольную, реже – трапецеидальную форму. Ширина ленты во всех точках одинакова.

Основание способно выдержать большую эксплуатационную нагрузку
Основание способно выдержать большую эксплуатационную нагрузку

Устройство ленточного фундамента может выполняться под строениями различного назначения. Глубина заложения зависит от многих факторов, включая характеристики самого строения и место выполнения работ.

Характеристики ленточной конструкции зависят от многих факторовХарактеристики ленточной конструкции зависят от многих факторов

Достоинства и недостатки ленточного фундамента для дома

Популярность данного вида основания обусловлена:

  • способностью выдерживать большую эксплуатационную нагрузку;
  • возможностью заливки своими руками;
  • простотой устройства без привлечения спецтехники;
  • возможностью использования конструкции в качестве стен для подвала дома;
  • универсальностью. Подходит для строений различного назначения;
  • надёжностью конструкции;
  • длительным сроком эксплуатации при соблюдении технологических требований;
  • допустимостью строительства на участках с неоднородным грунтом.
Конфигурация основания зависит от конструктивных особенностей зданияКонфигурация основания зависит от конструктивных особенностей здания

Из недостатков ленточного фундамента для дома стоит отметить:

  • необходимость выполнения гидроизоляционных работ;
  • трудоёмкость приготовления большого количества раствора для одновременной заливки всего ленточного фундамента, как этого требует технология;
  • большие затраты на приобретение материала.
Для заливки потребуется много бетонаДля заливки потребуется много бетона

Виды ленточного фундамента

Конструктивное исполнение оснований данного типа может существенного отличаться. Предлагаем познакомиться с существующими разновидностями, чтобы вы могли подобрать подходящий вариант для своего дома.

Для каждого дома подбирается основание подходящего видаДля каждого дома подбирается основание подходящего вида

Монолитный ленточный фундамент: основные характеристики и особенности

Сооружение подобных конструкций выполняется с использованием опалубки непосредственно на строительной площадке. Ленточный монолитный фундамент представляет собой замкнутый контур. Отличаются простотой возведения. Могут заливаться своими руками. Имеют достаточно большой вес.

Опалубка выставляется по всему периметру здания и под несущими стенамиОпалубка выставляется по всему периметру здания и под несущими стенами

Внимание! Монолитные основания подходят для участков с любым грунтом.

Ширина таких конструкций обычно составляет 0,35 – 0,5 м и зависит от особенностей грунта на участке и характеристик возводимого здания.

Внимание! Ширина монолитной ленты обычно на 20% больше толщины стен.

 Геометрические параметры основания согласуются с размерами стенГеометрические параметры основания согласуются с размерами стен

Сборный из блоков и сборно-монолитный ленточный фундамент

Для возведения сборного ленточного основания используют специальные фундаментные блоки, соединяемые между собой с помощью бетонного раствора. Своими руками такие конструкции никто практически не заливает, так как необходимо выполнить транспортировку и последующий монтаж подвижных блоков. От подобных конструкций также стоит отказаться, если работы будут выполняться на участке с подвижным грунтом. Неравномерная усадка грунта может спровоцировать растрескивание основания и появление трещин на самом здании.

Сборный фундамент из блоковСборный фундамент из блоков

Сборно-монолитный ленточный фундамент формируется из нескольких частей, которые после завершения работ становятся цельной конструкцией. Обустраиваются чаще всего на участках с грунтом, имеющим высокую степень сжатия. Благодаря высоким прочностным характеристикам позволяют сформировать основание любой конфигурации.

Основание получается цельнымОснование получается цельным

Типы ленточного фундамента по глубине заложения: основные характеристики и особенности

Характеристики грунта на участке и вес возводимого строения оказывают существенно влияние на глубину заложения ленточного фундамента. Предлагаем познакомиться с существующими типами, их отличительными особенностями и областью применения.

Глубина залегания может отличатьсяГлубина залегания может отличаться

Мелкозаглубленный ленточный фундамент

Данный тип основания имеет среднюю несущую способность. Оно закапывается в землю всего на 40-60 см. Часто заливается при возведении каркасных и построенных из бруса строений. Мелкозаглубленный ленточный фундамент подойдет для небольшого дачного домика, бани или хозпостройки, но не сможет выдержать нагрузку, создаваемую кирпичными коттеджами.

Глубина залегания сравнительно небольшаяГлубина залегания сравнительно небольшая

Заглубленный ленточный фундамент

Заглубленное основание может использоваться при возведении массивных строений. На такой ленте возводятся коттеджи в два-три этажа, дома с большими подвалами. Заливка бетона производится на глубину, превышающую глубину промерзания грунта на 20-30 см. Отличаются значительными затратами на выполнение строительных работ. Правильный ленточный фундамент, сформированный с соблюдением технологических требований, способен прослужить 150 лет.

Лента заливается ниже уровня промерзания грунтаЛента заливается ниже уровня промерзания грунта

Ленточный фундамент своими руками: пошаговая инструкция с подробным описанием каждого этапа

Чтобы сформировать прочный и надежный ленточный фундамент, надо знать, как правильно сделать опалубку и произвести заливку бетона. Предлагаем познакомиться с технологическими тонкостями процесса и особенностями выполнения каждого этапа.

Нарушение технологических требований может иметь печальные последствияНарушение технологических требований может иметь печальные последствия

Расчёт ленточного фундамента:

Для формирования прочного и надежного основания следует сначала выполнить расчет ленточного фундамента. Для этого сначала выполняются геологоразведочные изыскания, чтобы определить тип грунта на конкретном участке, глубину промерзания почвы и уровень грунтовых вод. Подобные работы выполняют специализированные проектно-строительные организации, к которым в последствие можно обратиться для выполнения расчёта основания.

Михаил Старостин

Комментарий

Михаил Старостин

Руководитель бригады ремонтно-строительной компании "Дом Премиум"

Задать вопрос

"При возведении серьёзных построек откажитесь от самостоятельных расчётов: ориентировочные значения могут значительно сократить срок службы основания.

"Правильно выполненные расчеты – гарантия длительной эксплуатации зданияПравильно выполненные расчеты – гарантия длительной эксплуатации здания
Калькулятор расчёта необходимого количества раствора
Калькулятор расчёта количества гравийно-песчаной смеси для подушки фундамента
Калькулятор расчёта расхода арматуры
Калькулятор расчёта количества досок для опалубки

Разметка участка под ленточный фундамент

Разметку участка выполняют до начала монтажных работ с помощью колышков. По всему пятну застройки на глубину 0,4 – 0,6 м рекомендуется убрать плодородный слой, чтобы выровнять строительную площадку. Вдоль каждой стены натягиваются две нити, определяющие ширину будущей ленты

Пространственное положение всех элементов следует тщательно выровнять
Пространственное положение всех элементов следует тщательно выровнять

Предлагаем посмотреть видео об устройстве ленточного фундамента своими руками, чтобы лучше разобраться в технологических тонкостях процесса:

Земляные работы

После разметки территории приступают к земляным работам, которые производят с помощью лопаты или спецтехники, в зависимости от глубины будущей траншеи. Если на участке существует значительный перепад по высоте, при подготовке траншеи следует учитывать данный факт. Дно выкопанной траншеи утрамбовывается и засыпается слоем песка и щебня. Характеристики устраиваемой подушки зависят от конструктивных особенностей возводимого здания.

Траншею для мелкозаглубленной ленты можно выкопать лопатойТраншею для мелкозаглубленной ленты можно выкопать лопатой

Как правильно сделать опалубку ленточного фундамента: полезные советы

Работы выполняются следующим образом:

ИллюстрацияОписание действия
Ленточный фундамент своими руками: пошаговая инструкция от «А» до «Я»Вдоль подготовленной траншеи монтируется опалубка. При выполнении работ своими руками, многоразовую сборную систему приобретают редко. Как правило, её изготавливают из пиломатериалов, выполняя расчёт необходимого бруса и теса для конкретной конструкции.
Ленточный фундамент своими руками: пошаговая инструкция от «А» до «Я»Все элементы монтируемого короба тщательно соединяются между собой. Он должен получиться герметичным, чтобы не допустить вытекание жидкого раствора. Для этого опалубку изнутри обшивают рубероидом либо пленкой. Скрепляя стены короба перемычками, обеспечивают достаточную жесткость опалубки.

Совет! Если опалубка в будущем будет использоваться при возведении других строений, стоит тщательно продумать её конструкцию, чтобы при монтаже не повредить доски.

Укладка арматуры

Для повышения прочностных характеристик, основание в процессе заливки армируют:

ИллюстрацияОписание действия
Ленточный фундамент своими руками: пошаговая инструкция от «А» до «Я»Из арматуры сваривается стальная конструкция, размеры которой зависят от габаритов будущего основания и подготовленной траншеи.
Ленточный фундамент своими руками: пошаговая инструкция от «А» до «Я»Металлический каркас укладывается по всему периметру будущего основания. Особое внимание уделяют углам и местам соединения. Стыки следует обязательно чередовать. Нахлест делают 40-60 см.

Внимание! Чем толще используемая арматура, тем прочнее и надёжнее получится лента.

Заливка ленточного фундамента

После того, как опалубка и армирующий пояс установлены, может быть выполнена заливка ленточного фундамента:

ИллюстрацияОписание действия
Ленточный фундамент своими руками: пошаговая инструкция от «А» до «Я»Заполнение опалубки выполняется за один раз. Миксер перемещается по периметру опалубки. Точка подачи раствора в опалубку не должна находится выше 2 м от дна траншеи.
Ленточный фундамент своими руками: пошаговая инструкция от «А» до «Я»С помощью специальных вибраторов, заглубляемых в толщу бетона, обеспечивается однородность формируемого материала, выгоняются пузырьки воздуха.
Ленточный фундамент своими руками: пошаговая инструкция от «А» до «Я»Заливка бетона производится до одинакового уровня. Верхний слой разглаживается. Контролируется его горизонтальность. Во время твердения бетона следует обеспечить оптимальный температурно-влажностный режим. Ленту следует накрыть пенкой или мешковиной, чтобы предотвратить преждевременной испарение влаги. Через 12 часов после заливки, поверхности следует смочить водой. В жару и при сильном ветре – через 3-4 часа.

Предлагаем посмотреть видео, в котором рассказывается, как залить ленточный фундамент:

Гидроизоляция основания

После полного высыхания раствора и демонтажа опалубки выполняют

Делаем ленточный фундамент своими руками пошаговая инструкция

Делаем ленточный фундамент своими руками пошаговая инструкция

Видов фундаментов для частных домов и зданий с разным назначением более чем предостаточно. Среди них пользуется популярностью ленточная конструкция. Чтобы сконструировать ленточный фундамент своими руками пошаговая инструкция, при ее соблюдении, поможет провести работы правильно. Сама технология устройства вполне понятна даже новичкам, за счет чего подобные конструкции изготовляют самостоятельно.

Такое название фундамент получил из-за внешнего вида, который представлен в роли железобетонной ленты, погруженной в земле. На данный вид фундамента, устанавливают, как внутренние, так и наружные стены строения. Его разделяют на типы по глубине:

Низкозаглубленный фундаментНизкозаглубленный фундамент

  • низкозаглубленный фундамент, заливается на глубине от 1,5 метров;
  • высоко заглубленный, который заливается не ниже 1,4 метров.
    Высокозаглубленный фундаментВысокозаглубленный фундамент

Низкозаглубленный фундамент заливается для строений большого размера, а второй тип более подходит для небольших зданий разного назначения. Представленную основу разделяют по типу конструкции, а именно целостный и комбинированный вариант. Монолитная конструкция заливается бетоном, а сборной вид конструируется из железобетонных изделий – блоков.

Список необходимых инструментов и материалов

Чтобы изготовить ленточный фундамент для дома своими руками, понадобится не только бетономешалка, но и дополнительный инструментарий:

  • элементы для разметки и контроля уровня;
  • лопата;
  • ведра для замера объема готового бетона;
  • молоток, гвозди и ножовка;
  • доска, брус и фанера;
  • арматура и болгарка для ее резки;
  • вязальная проволока;
  • щебень, песок, вода, цемент и добавки для бетона;
  • вибратор для уплотнения конструкций из бетона;
  • все средства защиты для подобных работ.

Чтобы не ломать голову как построить фундамент для дома, то лучше обратиться в строительную компанию, она предоставит экскаватор, бетонный узел, где можно заказать готовый бетон и своих специалистов, которые знают объем работы.

Разметка

Если в ваших планах изготовлять ленточный фундамент своими руками пошаговая инструкция, поможет вам правильно провести разметку, которая является начальным этапом строительства.

Разметка известьюРазметка известьюДанный этап заключается в удалении плодородного слоя земли по периметру предположительной стройки и в проведении разметки.

Для этого применяют:

  • натянутую нить по кольям, которые вбиты по площади планируемого строения;
  • известковый раствор.

И так конструируется ленточный фундамент для дома своими руками, и выбор пал на первый способ разметки, то есть с помощью кольев и натянутой нитки.

В подобном случае колья нужно забивать на некотором расстоянии от предположительной стены, ведь когда копается траншея лопата может задеть кол, и нитка провиснет. А в таких конструкциях все диагональные расстояния должны быть одинаковыми, допустимо лишь 2 см отклонения. Когда строение с крыльцом, верандой, то необходимо проводить разметку с дополнительным контролем.

В случае разметки фундамента, под тяжелое оборудование, к примеру, котлы, печи, генераторы, вес которых более пятисот килограмм, мероприятие проводится отдельно от основной конструкции. Стоит учитывать, что промежуток между двумя заливками, должен быть до пятнадцати сантиметров, и после заполнения его нужно засыпать негорючим материалом.

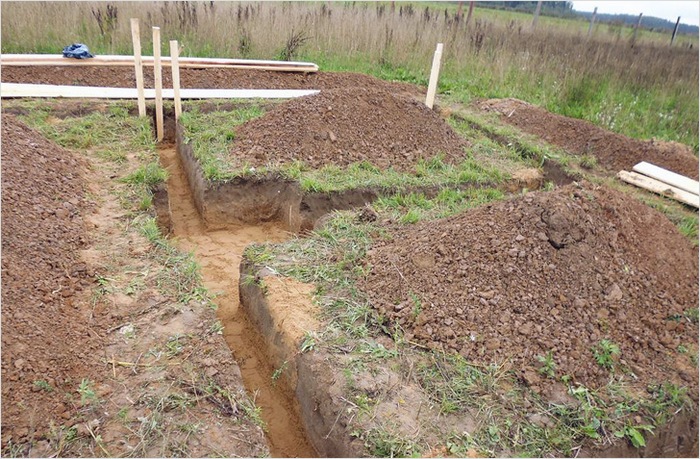

Земляные работы

Земляные работыЗемляные работы

Сконструировать ленточный фундамент своими руками пошаговая инструкция, даст возможность изучить порядок проведения земельных работ во время подготовки под конструкцию. На основу влияют некоторые факторы. Это касательные, которые стараются сдвинуть конструкцию в бок или вытолкнуть ее вверх по касательной линии. А также выталкивающие, но они в основном актуальны только для низко глубинных фундаментов.

Отталкиваясь от подобных факторов, для усиления изделия, необходимо изготовить не только песочную подушку, но и заполнить боковые пустоты. Можно использовать щебень, песок и песочно-глиняную смесь.

Часто изготовляют ленточный фундамент с акцентом, что его нижняя часть будет стенами подвального помещения. Для укрепления подобных конструкций так называемые стены желательно утеплить пенополистиролом, который фиксируется сверху изоляции. Также рекомендуется утеплитель использовать на дне выкопанной ямы.

Для подобных работ, когда изготовляют опалубку для ленточного фундамента своими руками, стараются выкапывать траншею большей ширины. Получается достаточное расстояние для организации гидроизоляции и фиксации утеплителя.

По рекомендации опытных строителей, если фундамент предполагает возведение большого, его лучше делать глубиной более 1,5 метра, и желательно с использованием спецтехники, так как самостоятельное конструирование фундамента занимает в 4 раза больше времени и сил.

Земельные работы на этом этапе далеко не закончены, еще необходимо изготовить гидроизоляцию и утеплить основание фундамента, а также организовать дренаж.

Дренаж в фундаментеДренаж в фундаментеДренаж в фундаменте

Этот этап земельных работ проводится в таком порядке:

  • вне траншеи изготовляется углубление в 30 см ниже подошвы конструкции;
  • далее организовывается общий уклон системы в одну из сторон, но не более, чем на 4 градуса;
  • в месте сбора конденсата делается углубление с герметичной емкостью, но горловина должна выступать за пределы;
  • дно углубления обязательно должно быть отсыпано щебнем, для трамбовки подсыпки можно использовать вибратор;
  • затем на подушку укладываются дренажные трубы, которые запускаются в колодец;
  • по углам конструкции устанавливаются смотровые окошки, они часто из гофрированной или обычной трубы с наличием заглушек;
  • и в завершении конструирования дренажной системы ее засыпают щебнем

Чтобы изготовить ленточный фундамент своими руками пошаговая инструкция, должна соблюдаться даже во время проведения земельных работ. Таким способом заглубленные конструкции ленточных фундаментов будут сохранять в доме сухость. Важно во время таких мероприятий организовать работу таким образом, чтобы после дождей вода не поступала в накопительную емкость и не переполняла ее.

Если вы ищете советы как построить фундамент для дома, то рекомендуем при строителсьве добавить в конструкцию фундамента дренаж.

Схема дренажа в фундаментеСхема дренажа в фундаменте

Не менее важно правильно сконструировать подушку. Лучше слоя укладывать постепенно и хорошо утрамбовывать. После такого сочетания, строение будет в отличном состоянии на протяжении долгого времени.

Если во время организации гидроизоляции был использован рубероид, вам нужно знать, что, когда резко повысится уровень грунтовых вод, он не защитит фундамент. По такой причине лучше организовать качественную гидроизоляцию и быть уверенным, что она все нагрузки вполне выдержит

Как построить фундамент для дома

В таком строительстве важно знать, как изготовить опалубку для ленточного фундамента своими руками, таким образом, чтобы при заливке она не разошлась под давлением бетона. Конструкция должна быть качественно и надежно закреплена раскосами и стянута проволокой.

Ленточный фундамент своими руками пошаговая инструкция сборки съемной опалубки:

  • из листового материала изготовляются щиты, но такое мероприятие проводится выше уровня грунта;
  • далее устанавливаем собранные щиты и скрепляем их между собой перемычками изнутри и распорками снаружи;
  • затем пропускаем через отверстия для вентиляции трубы, они могут служить отверстиями для подведения коммуникаций;
  • для улучшения качества залитого фундамента, стенки установленной опалубки в середине облицовываются рубероидом или пленкой ПВХ.
    Специалисты не рекомендуют заливать ленточный фундамент на уровне с высотой щитов, лучше оставить несколько см, и достигнуть не разбрызгивание бетона во время использования вибратора. Если необходимо получить ровную поверхность, то в середине щитов необходимо прикрепить натянутую нитку и по ней контролировать уровень заливки.

Есть также несъемный вид опалубки.

Ее изготовляют таким образом:

  • конструирование происходит по примеру конструктора, но не из деревянного материала, а из полистирольных блоков;
  • снаружи подобного вида нет подпорок, а в середине устанавливаются пластиковые стяжки;
  • за счет того, что поверхность данного материала рифленая, к бетону отлично прилипает гидроизоляция и утеплитель.

Так как такой вид опалубки считается постоянным и имеет некоторые дополнительные элементы, существенно усложняется использование глубинного вибратора. Заливка мало заземленных фундаментов ленточного типа должна выполняться за один раз.

В том случае, когда нужно заливать фундамент ниже уровня промерзания земли, заливается сначала конструкция до верха опалубки, а затем блоки переставляются, и заливается вторая часть фундамента.

Укладка арматуры

Связка арматурыСвязка арматурыДля проведения качественной укладки арматуры, необходимо предварительно рассчитать нужное количество, ее сечение и расстояние между перемычками.

При этом стоит учесть подобные нюансы:

  • не рекомендуется стыковать прутья на углах, лучше согнуть одну часть арматуры под углом 90 градусов, а к нему уже прикрепить прямой отрезок;
  • для организации фундамента под дом, лучше использовать арматуру сечением не менее 12 мм, а перемычки должны быть от 6 мм и гладкие;
  • лучше будет если продольных прутов будет не более 6 штук для каждого каркаса;
  • чтобы углы залитой конструкции были более качественными и не осыпались, во время подхода конструирования армирования к углам снизить шаг перемычек минимум на 2 раза;
  • нахлест арматуры, лучше связывать несколькими кусками проволоки.

Чтобы узнать количество арматуры на один куб бетона, нужно узнать объем бетона для опалубки. Важно учесть, что армирование не должно касаться стен опалубки, расстояние до металла, должно соответствовать двум сантиметрам. Если для фиксации отрезков использовать не проволоку, а специальные хомуты, время конструирования становится меньше.

Заливка фундамента

Во время заливки ленточного фундамента бетоном, нужно соблюдать все правила и требования:

  • заливка фундамента ленточного типа проводится за один день непрерывным литьем;
  • желательно при таких работах перемещать бетономешалку с места на место, а не делать бетон жидким и тянуть его с одной точки на другую;
  • бетон не должен доходить по уровню верхней части щитов;
  • не рекомендуется готовый бетон скидывать с высоты более 2 метров;Заливка фундаментаЗаливка фундамента
  • проводя подобные работы, нужно обязательно утрамбовывать бетон с помощью погружного вибратора.

Чтобы работы были проведены качественно, желательно регулярно перемещать миксер с раствором и заполнять не одну точку опалубки, а по ее периметру. Заполнив конструкцию до 50 см нужно пройтись по периметру вибратором и утрамбовать смесь. Нормальной глубиной, для вибратора считается 1 метр глубины от длинен наконечника.

Особенности и советы по заливке ленточного фундамента для бани своими руками

Строительство бани, в принципе, как и любого другого здания начинается с конструирования основы. Так как баня не большое здание, необходимо знать, как сделать ленточный фундамент своими руками для бани.

Также смотрите по теме: как сделать печь для бани своими руками.

Фундамент для бани 2Фундамент для бани 2

Самым лучшим решением считается именно ленточный вид. На него можно устанавливать любой вид строительных материалов. За счет факта что фундамент является основой здания, нужно уметь его правильно изготовлять. Также отметим что на подобную конструкцию оказывается не только давление от постройки, а и влияют негативные факторы снизу.

Изготовить его можно не только с помощью бетона, но и из кирпича и подобного материала.

Пользуется популярность ленточный тип фундамента и в таких случаях:

  • во время планировки использования цокольного этажа в качестве помещения для установки насоса, в случае организации подсобного помещения или погреба;
  • если стены облицованы или построены из тяжелого материала;
  • в случае повышения уровня подземных вод.

Сконструированный ленточный фундамент своими руками для бани, принимает на себя всю нагрузку и плавно переводит ее на грунт. Также он выполняет защиту основания от ветра, влаги и холода.

Стенки подобного залитого устройства вполне могут стать стенами подвального или подсобного помещения под баней. Стоимость заливки данного вида значительно ниже, чем заливать монолитную конструкцию. Скорей его считают средним, между столбчатым и монолитным фундаментом, ведь в нем сбалансировано качество и стоимость.

Экономней изготавливать его самостоятельно. Собрать такую модель изделия можно множеством способов и из разного материала. И каждый из выбранного материала будет иметь свои достоинства и недостатки, и конечно стоимость.

Основные виды материалов, из которых изготовляют ленточный фундамент для бани:

  • Красный кирпич. Силикатный кирпич для строительства такого фундамента не подходит, так как негативно относится к воде и быстро портится.Фундамент из красного кирпичаФундамент из красного кирпича
    При конструировании изделия из кирпича, особое внимание следует уделить швам. Швы состоят из раствора цемента и песка, а он пропускает воду, по этой причине швы кладки должны быть плотно заизолированы. Более актуален такой фундамент для песчаных почв, когда грунтовые воды глубоко, а если на близком расстоянии от поверхности, лучше его заливать бетонной смесью с армированием и стяжкой. Организовать подобную конструкцию вполне реально самостоятельно, ведь материал значительно легче по сравнению с ведрами бетона.
  • Железобетонные блоки.Фундамент из железобетонных блоковФундамент из железобетонных блоковИз железобетонных блоков конструируется ленточный фундамент для домов, но также он подходит для бань. В этом случае есть недостатки, так как без специальной техники блок не опустить в траншею. Для бань вполне подойдут блоки размером 20-20-40. Такие небольшие блоки укладываются в траншею и соединяются при помощи раствора песка с цементом. Время строительства занимает около 2 дней.
  • Фундамент из природного камня.Фундамент из природного камняФундамент из природного камняОсновное название подобной конструкции считается бутобетонный фундамент. Состоит подобное изделие из речных камней и раствора, так что провести работы можно самостоятельно. Для изготовления выбирается плоский камень с одинаковыми размерами.Выбранный материал укладывается слоями и заливается бетоном. После высыхания получается крепкая и надежная конструкция, которая идеально подходит для бань разного размера. Данный тип актуален, его стоимость вполне доступная, а камень можно найти недалеко от своего участка. Из остатков камня, можно красиво задекорировать участок.
  • Ленточный фундамент с несъемной опалубкой для бани.Фундамент из несъёмной опалубкиФундамент из несъёмной опалубкиПодобный способ заливки фундамента стал использоваться недавно. Основа подобного изделия конструируется из листов пенополистирола. Фиксируются они между собой при помощи металлических штифтов с наружи, а в середине устанавливают конструкцию из арматуры и заливают бетоном. Достоинством подобного изделия считается, тот факт, что она не нуждается в дополнительном утеплении и гидроизоляции. Прочность подобного типа одинакова с обычным фундаментом.
  • Стандартный вариант ленточного фундамента. Он считается самым простым и доступным для самостоятельного изготовления. Для организации, необходимо в выкопанную траншею установить щиты, скрепить их распорками и подпорками, установить в середину связанную арматуру и залить ее бетоном. Заливка такого фундамента выполняется за один день, для этого в работе должны участвовать несколько людей. Одни будут подносить готовую смесь, другие ее замешивать, а треть заполнять опалубку, вибрировать и ровнять поверхность. Для заливки можно конечно заказать готовую смесь на БРУ и с помощью автомобильного бетонного насоса залить цоколь, но такие услуги стоят не маленьких денег. После высыхания опалубка демонтируется и остается чистое основание.

Выбрав тип конструкции цоколя, подготовив весь материал и инструмент, можно сконструировать ленточный фундамент самостоятельно и сэкономить на этом деньги.

Видео инструкция

Изготовление фундамента самостоятельным путем требует немного усилий и затрат, но они значительно меньше, чем вы наймете строителей. Провести такие мероприятия будет легче если вы изучите видеоматериал, который не позволит вам допустить ошибок во время строительства. Надеемся, мы помогли разобраться в вопросе как построить фундамент для дома.

Как сделать ленточный фундамент своими руками: пошаговая инструкция

Самым популярным типом основания в частном строительстве считается ленточный фундамент. Это обусловлено не только его прекрасными техническими характеристиками (большой несущей способностью, механической прочностью, надежностью, долговечностью и др.), но и намного меньшей стоимостью по сравнению с другими видами оснований под малоэтажные здания. Еще одним значимым преимуществом подобных конструкций является то, что их можно соорудить самостоятельно, сэкономив определенную сумму денег на услугах строительной бригады. Рассмотрим возведение ленточного фундамента своими руками – пошаговую инструкцию, фото и схемы.

Конструкция и разновидности ленточных фундаментов

Рис. 1

Ленточное основание представляет собой ж/б полосу определенной толщины и высоты, которая монтируется по периметру будущего здания, а также под все внутренние стены (рис. 1). Заливной фундамент изготавливают из бетонной смеси марки В22,5, для замеса которой применяется цемент М200, крупнозернистый песок и гравий в пропорции 1:2:2,5 соответственно. Для придания конструкции требуемой прочности и надежности производится армирование по всему периметру стальными прутьями диаметром 8-12 мм (рис. 2).

Планируя возведение частного дома своими руками, нужно ответственно подойти к выбору вида ленточного фундамента.

При этом учитываются следующие параметры:

  • предполагаемые нагрузки на будущее основание;
  • характеристики почвы на строительной площадке;
  • уровень залегания грунтовых вод;
  • глубина промерзания.

Рис. 2

По типу связи бетона с грунтом ленточные основания подразделяются на:

  • мелкозаглубленные;
  • глубокого заложения;
  • свайно-ленточные.

Первый тип нашел применение при строительстве одноэтажных зданий на стабильных грунтах. Мелкозаглубленные фундаменты – идеальное по цене и качеству решение при возведении бревенчатого дома. Главной особенностью таких оснований является то, что они размещаются намного выше уровня промерзания почвы. Из преимуществ мелкозаглубленных оснований следует выделить их невысокую стоимость и легкость выполнения земляных работ. Недостатком является невозможность использования на многих грунтах и для строительства двухэтажных зданий.

Фундаменты глубокого заложения считаются более прочными и надежными, так как они не подвергаются сезонным вспучиваниям. Однако на их заливку тратится больше времени, сил и денежных средств. Такие основания прекрасно подходят для строительства больших кирпичных домов.

При выборе глубины ленточного фундамента учитывайте характер грунта на строительной площадке. На пучинистой почве рекомендуется использовать свайно-ленточный фундамент.

Свайно-ленточные фундаменты кроме ж/б ленты дополнительно оборудуются винтовыми, буронабивными или забивными сваями. Такая конструкция позволяет улучшить механические показатели основания и увеличить его сцепку с грунтом. Данный тип является оптимальным решением для частного строительства на пучинистой почве.

Этапы возведения ленточного фундамента

Весь процесс создания ленточного фундамента можно разделить на несколько этапов:

  • разметка рабочей площадки;
  • земляные работы;
  • конструирование опалубки;
  • армирование;
  • заливка бетона.

Разметка участка и рытье траншеи

Перед тем как приступать непосредственно к заливке основания, необходимо должным образом подготовить рабочую площадку. Она очищается от деревьев, корней, кустов, больших камней и других препятствий. Затем согласно имеющемуся плану дома с помощью кольев и шнура на площадку наносится разметка под фундамент. Разметку рабочей области следует выполнять внимательно, так как даже небольшие отклонения от плана могут привести к искривлению будущей конструкции, дополнительным затратам и другим неприятным моментам.

Если рабочая площадка ровная, то с разметкой никаких трудностей возникнуть не должно. При наличии сложного рельефа желательно иметь под рукой лазерный уровень. Будьте внимательны при разметке углов, они должны быть строго прямыми.

После того как с разметкой покончено, можно приступать к земляным работам. Рытье траншеи выполняется вручную или с помощью тяжелой техники. Здесь все зависит от вашего бюджета.

При выборе ширины ленты следует учитывать тип будущего строения и характеристики почвы. Так, для возведения бани или здания хозяйственного назначения на твердой земле минимально допустимая ширина фундамента составляет 25 см, а для илистого или песчаного грунта – 50 см. Для строительства одноэтажных домов нужно заливать ленточный фундамент шириной не менее 40 см для твердой почвы и более 80 см для илистых грунтов.

Если планируется делать мелкозаглубленный фундамент, то глубина траншеи должна составлять около 60 см. Глубина фундамента глубокого заложения выбирается на 25-35 см больше за глубину промерзания почвы. При этом под внутренние стены и перегородки разрешено возводить основание меньшей глубины.

После того как траншея вырыта, ее дно и стенки проверяются на горизонтальную и вертикальную ровность строительным уровнем. Далее на дно котлована монтируется гравийная или песчаная подушка и тщательно утрамбовывается.

Рекомендуемая толщина этого шара – 15-20 см. Поверх подушки ложится шар гидроизоляционного материала (плотной полиэтиленовой пленки, рубероида и т.п.). Это помогает защитить фундамент от грунтовых вод и уменьшить уход влаги из бетона при схватывании.

Опалубка для ленточного фундамента

Рис. 3

Опалубка для ленточного фундамента (фото выше) может быть собрана из досок толщиной более 4 см, а также из деревянных, металлических щитов или пенополистирольных плит. Какой вариант опалубки выбрать, зависит только от вас. Для скрепления досок между собой применяются деревянные брусья сечением 5 см. Вкручивать саморезы или вбивать гвозди необходимо с внутренней стороны конструкции так, чтобы шляпки были углублены в древесину.

Для придания опалубки требуемой жесткости стенки с наружной стороны дополнительно фиксируются подпорками, а между собой – вертикальными перемычками с шагом 50-100 см (рис. 3). Чтобы бетон не проникал через щели между досками, опалубка изнутри покрывается слоем гидроизоляционного материала. Опалубка должна быть выше уровня земли на 0,3-0,4 м. Наземная часть будет являться цоколем дома. Собирая опалубку, нужно сразу вырезать отверстия в досках и уложить сточные трубы, так как после заливки бетона сделать это будет затруднительно.

Армирование и заливка бетона

Рис. 4

Армирование ленточного фундамента является обязательной процедурой, от правильного выполнения которой зависят прочностные характеристики всей конструкции. В качестве арматуры применяются металлические стержни толщиной 8-12 мм. Они нарезаются отрезками требуемой длины и укладываются вдоль и поперек фундамента. Если глубина основания составляет более 40 см, то прутья нужно монтировать еще и вертикально (рис. 4).

Для связки арматуры сварку использовать не рекомендуется, потому что такие соединения являются очагами коррозии.

Прутья крепятся к опалубке и соединяются между собой стальной проволокой. Сварочное соединение применять не рекомендуется, так как это со временем приведет к коррозии металла и ухудшению механических свойств основания. После того как с армированием покончено, можно начинать замес и заливку бетонного раствора. Для удаления из него пузырьков используют вибрационную машинку или уплотняют залитую смесь деревянным бруском. Верхний слой смеси выравнивают правилом или мастерком.

Через 10-15 дней после завершения работ деревянная опалубка разбирается, после чего внешние стенки фундамента обрабатываются жидкой или пленочной гидроизоляцией. Это позволит защитить основание от разрушающего воздействия грунтовых вод. На последнем этапе работ выполняется обратная засыпка с помощью песка.

Особенности свайно-ленточного фундамента своими руками

Рис. 5

Свайно-ленточное основание является одним из видов ленточного фундамента. Оно состоит из сплошного мелкозаглубленного ростверка, на который в процессе эксплуатации опираются стены здания, и свай, монтируемых в землю ниже глубины промерзания (рис. 5). Подобная конструкция позволяет не только уменьшить затраты на строительство фундамента, но и увеличить его сцепку с грунтом.

Ниже приведена пошаговая инструкция свайно-ленточного фундамента своими руками:

  1. Подготовка площадки. Как и в случае с железобетонным основанием ленточного типа, строительный участок очищается от мусора, выравнивается и размечается.
  2. Земельные работы. Выполняется рытье траншеи под ленту глубиной до 50 см. Дно траншеи засыпается гравием или песком и утрамбовывается. Затем по углам будущей конструкции, в местах состыковки стен и через каждые 200 см сверлятся отверстия под сваи. Глубина скважин должна быть больше за глубину промерзания на 30-40 см. Сечение отверстий выбирается таким, чтобы сваи входили в них без больших усилий.
  3. Монтаж свай. В приготовленные скважины устанавливаются металлические или асбестоцементные трубы, после чего производится армирование и заливка в них бетонной смеси.
  4. Конструирование опалубки, армирование и заливка бетона. Данный этап выполняется практически так же, как и для ленточного основания. Единственным отличием выступает то, что арматура свай в обязательном порядке связывается с арматурой ростверка.

От того, насколько правильно возведен ленточный или свайно-ленточный фундамент, зависят эксплуатационные характеристики всего здания. Поэтому к предстоящим работам необходимо тщательно подготовиться, изучив технологию монтажа и разобравшись со всеми нюансами, с которыми можно столкнуться при выполнении поставленной задачи.

Перед началом работ советуем посмотреть видео «Как сделать ленточный фундамент своими руками»:

Ленточный фундамент своими руками с пошаговой инструкцией

Недостатки и достоинства

Видео про технологию ленточного фундамента

Основные достоинства:

  • Универсальность – пожалуй, главное преимущество такой конструкции. Она подходит для возведения как частных, так и многоквартирных домов.
  • Возможность постройки зданий на нестабильных почвах, а также на склонах.
  • Монтаж можно проводить в любых погодных условиях.
  • Осадка постройки – минимальна.
  • Сравнительная простота возведения.
  • При правильном расчете и соблюденных технологиях вы получите надежный и долговечный фундамент.

На фото траншея под ленточный фундамент

На фото траншея под ленточный фундамент

Недостатки:

  • Хоть сам процесс и не слишком сложен, для возведения задействуется довольно большое количество материалов и техники, что делает процесс не самым экономичным.
  • За счет массивности конструкции, возрастает и объем земельных работ.
  • Не рекомендуется использовать этот тип  на горизонтально подвижных грунтах.
  • Проблематичность возведения цокольного этажа или подземного гаража (для фундаментов с неглубоким заложением).

Зачастую такие конструкции используются тогда, когда отсутствуют условия для устройства столбчатых фундаментов, например – при строительстве на склоне или косогоре, рельефной местности, где боковое давление грунтов играет большое значение. Технология ленточного фундамента позволяет контролировать и компенсировать неравномерное воздействие почвы, так как все его элементы прочно соединены между собой в поперечном и продольном направлениях.

На фото ленточный фундамент

На фото ленточный фундамент

В каких случаях целесообразно использование ленточного фундамента?

  • если на участке имеется неравномерный грунт и есть вероятность его усадки;
  • когда в конструкции здания будут применяться тяжеловесные перекрытия – бетонные блоки, кирпич;
  • если стены сооружения имеют плотность от 1000 до 1300 кг/м­­3.

Современные ленточные фундаменты, в зависимости от объема работ, различают на сборные и монолитные.

Монолитный ленточный фундамент

Целостная технология позволяет возвести довольно широкое, прочное и надежное основание, которое явится опорой здания. Монолитность достигается путем скрепления каркаса из арматуры бетонным раствором. Если в качестве основания используются винтовые сваи, то их ряды также объединяют между собой, после чего заливают бетоном.

На фото монолитный ленточный фундамент

На фото монолитный ленточный фундамент

Ленточный сборный фундамент

Такая технология подразумевает сборку блоков из бетона и железобетона, а затем скрепление их цементным раствором между собой. Нужно сказать, что надежность такого фундамента ниже, чем у монолитного, на 30%.

Существует еще сборно-монолитный принцип закладывания фундамента, когда сперва соединяется свайное поле, а поверх него выкладываются блоки из железобетона.

На снимке ленточный сборный фундамент

На снимке ленточный сборный фундамент

Глубина заложения ленточного фундамента

Эта величина во многом зависит от типа постройки, вида грунта и используемых материалов.

Выделяют мелкозаглубленный и глубокозаглубленный фундаменты.

Мелкозаглубленный, невзирая на количество новых технологий, по-прежнему удерживает позиции самого популярного. Его распространенность обусловлена довольно высокой несущей способностью, а также приемлемой себестоимостью.

Изображение мелкозаглубленного ленточного фундамента

Изображение мелкозаглубленного ленточного фундамента

Используется он на всех типах почв, кроме просадочных и торфяников и является оптимальным вариантом для домов легкой конструкции высотой не более двух этажей. Как правило, мелкозаглубленный  применяется в деревянном и каркасном домостроении и рекомендуется для зданий со второй и третьей категорией ответственности, согласно ГОСТу 27751-88. Глубина заложения  обычно не больше 60 см, а его основание похоже на плавающую несущую конструкцию, способную устоять от разрывного воздействия грунта.

Если грунт пучинистый, дом будет иметь тяжелые элементы, такие, как шлакоблок, газосиликат или кирпич, и под ним предполагается подвальное помещение, используют глубокозаглубленный ленточный фундамент. Глубина возведения рассчитывается с учетом уровня промерзания грунта и нижняя точка располагается на 20-30 см ниже установленной отметки. В наших широтах это составляет 1-1,5 м, а иногда и больше. Монолитная лента в данном случае оснащается предварительным армированием.

На изображении глубокозаглубленный ленточный фундамент

На изображении глубокозаглубленный ленточный фундамент

Расчет ленточного фундамента

Определение минимальной ширины мелкозаглубленного фундамента основывается на главном принципе: удельная нагрузка на единицу площади грунта, расположенного под бетонным основанием, должна быть меньше его несущей способности. А именно, эта разница должна составлять как минимум 30% в пользу почвы. Расчетное сопротивление грунта определяется по месту строительства, согласно табличным данным из СНиП 2.02.01-83 «Основания зданий и сооружений».

Ниже приведены несколько примеров готовых расчетов, исходя из типажа здания.

Схема расчета ленточного фундамента

Схема расчета ленточного фундамента

Баня, сарай. Оказываемая нагрузка – 20 кН/м2. Ширина ленты в зависимости от типа почвы:

  • каменистый грунт, глина твердая сухая, суглинок – 25 см;
  • плотная глина и суглинок, который лепится в руке – 30 см;
  • сухой, слежавшийся песок, супесь – 40 см;
  • мягкий песок, супесь, илистый грунт – 45 см;
  • очень мягкий песок, супесь, илистый грунт – 65 см;
  • торф – требуется другой тип фундамента.

Дача, двухэтажный дом с нагрузкой 50 кН/м2

  • Каменистый грунт, глина твердая сухая, суглинок – 30 см;
  • плотная глина и суглинок – 35 см;
  • сухой, слежавшийся песок, супесь – 60 см;
  • мягкий песок, супесь, илистый грунт – 65 см;
  • очень мягкий песок, супесь, илистый грунт – 85 см;
  • торф – требуется другой тип фундамента.

На изображении расчет максимальной нагрузки

На изображении расчет максимальной нагрузки

Коттедж из двух полноценных этажей и крытым навесом для авто. Нагрузка — 50 кН/м2.

  • Каменистый грунт, глина твердая сухая, суглинок – 25 см;
  • плотная глина и суглинок – 30 см;
  • для остальных типов требуется индивидуальный расчет, а для торфа – другой тип фундамента.

Особняк на 2-3 этажа, нагрузка 70 кН/м2.

  • Каменистый грунт, глина твердая сухая, суглинок – 65 см;
  • плотная глина и суглинок – 85 см;
  • для остальных типов требуется индивидуальный расчет, а для торфа – другой тип фундамента.

Важно: ширина фундамента должна обязательно превышать толщину стен.

Для определения глубины заложения помогут табличные данные:

  • каменистый скальный грунт – 45 см;
  • глины – 75-100 см;
  • пески, супеси, суглинки – 45-90 см.

Схема монтажа фундамента

Схема монтажа фундамента

Минимальная глубина зависит от нахождения грунтовых вод, уровня пучинистости грунта. Чем глубже промерзает почва зимой, тем больше в ней воды, а значит, тем ближе влага находится к поверхности. От этого напрямую зависит и сила пучения, которая будет сдавливать бетон со всех сторон, выталкивая его к поверхности. Чтобы снизить воздействие пучения, фундамент нужно заглубить.

Но есть также и более современные способы борьбы с пучением – это утепление фундамента снаружи, а также создание подушки из крупного песка, не подверженного пучению, под конструкцией и вокруг нее.

Характеристики прочности рассчитываются исходя из предполагаемой на них нагрузки, а именно: веса крыши, несущих стен, перекрытий и предполагаемого веса осадков на крыше в зимний период. Большинство из этих данных берется из таблиц, где сгруппированы предполагаемые подсчеты веса с учетом материала конструкции.

Схема расчета арматуры для ленточного фундамента

Схема расчета арматуры для ленточного фундамента

Что отличает «самострой» от профессионального подхода к процессу проектирования? Конечно, чертежный план.

После того, как расчеты завершены, для ленточного фундамента выполняется чертеж, с помощью которого можно наглядно рассчитать количество цементно-песчаной смеси, армирующих прутьев, кубатуру будущих земляных работ и опалубочного материала.

Устройство ленточного фундамента

Видео про ленточный фундамент своими руками

Основные конструкционные элементы:

  • Распланированная и подготовленная площадка.
  • Внешняя стенка.
  • Цоколь.
  • Отмостка.
  • Слой гидроизоляции.
  • Чистовой пол.

Когда разработка проекта окончена и выбор местоположения сделан, приступают к самостоятельному возведению фундамента.

Фото участка для фундамента

Фото участка для фундамента

Подготовка участка:

  1. Разбивку по осям осуществляют при помощи шнура с колышками или теодолита ( для более сложных построек).
  2. При помощи мини-экскаватора с небольшим ковшом роют траншею под основу.
  3. Траншея заполняется на 15-20 см песком, образуя так называемую «песчаную подушку».
  4. Сверху еще на 15-20 см насыпают гравий или щебень.
  5. Выполняется «подбетонка» — цементный раствор заливают слоем 5-10 см, и в течение недели он набирает примерно половину своей прочности. Только после этого приступают к дальнейшим этапам.
  • Армирование ленточного фундамента

Ранее перед началом укладки арматуры использовали гидроизолирующий слой (например, рубероид), однако при сегодняшних технологиях этот шаг можно опустить.

Как правило, для армирования  используют ребристую арматуру диаметром 10-15 мм.

На фото армирование ленточного фундамента

На фото армирование ленточного фундамента

Стержни с антикоррозийным покрытием перевязывают проволокой, выполняя продольное и поперечное армирование в 3-8 прутов. Если арматуру решено сварить, нужно помнить, что места сварки будут подвержены коррозии.

В зависимости от тяжести стен и перекрытий, делается усложненный армакаркас с вертикальным армированием.

  • Опалубка для ленточного фундамента

Независимо от выбранного типа фундамента, обойти процесс заливания бетона невозможно. Для достижения наилучшего результата, производится армирование и опалубка, которые вполне реально осуществить своими руками.

  1. Первый этап – строительство опалубки. Для этого используют фанеру, обрезные и необрезные доски, шифер или металлическую опалубку.Нужно сказать, что доски 2-3 м в длину и толщиной 25-50 мм приобрели наиболее широкое распространение.
  2. Опалубка состоит из собственно палуб и их крепежных элементов. Необходимо строго следить за горизонтальным положением опалубки — под ней не должно быть впадин, бугров и прочих неровностей.
  3. Расстояние между элементами должно соответствовать проектной ширине. Для параллельной фиксации щитов изнутри используют проволоку и распорки, в роли которых могут выступать деревянные бруски 50 х 50 мм.Снаружи, хоть доски и удерживаются грунтом, но от давления бетона могут деформироваться, поэтому их дополнительно фиксируют при помощи колышков, вбитых в землю.Если высота опалубки превышает 20 см, то для закрепления конструкции используют специальные упоры.
  4. Гвозди в опалубку забивают изнутри, загибая затем книзу острые концы.
  5. Марку бетона выбирают в соответствии с погодными условиями. Если они благоприятные – М200 и выше, если нет – М300-М400. Кроме этого, в холодное время года в бетон добавляют специальные вещества, влияющие на его морозостойкость, пластификацию и ускоряющие его твердение. Количество и пропорции соблюдают согласно инструкции, обычно такие добавки составляют 1-2% от общего количества.
  6. Для строительства бани лучше использовать легкие бетонные смеси: шлакобетон, керамзитобетон или арболит – они являются хорошими теплоизоляторами.
  7. Чтобы узнать, сколько смеси необходимо, высоту, длину и ширину будущего фундамента перемножают и получают кубическую единицу.
  8. Соотношение цемента к песку и щебню равняется 1:3:5. Эта пропорция может варьироваться, однако гравия берут всегда в два раза больше, чем песка. Предварительно сухая масса цемента на 60% разводится с водой. В холодное время года для этих целей используют подогретую воду,  а в жаркие дни – наоборот, охлажденную, чтобы замедлить схватывание.
  9. Залитую в опалубку смесь в нескольких местах протыкают щупом, а снаружи простукивают молотком. Делается это для того, чтобы дать выход пузырькам воздуха.
  10. Через две-три недели опалубку убирают, а как только бетон набрал достаточной прочности, приступают к этапу гидроизоляции и строительства цоколя.

На фото опалубка для ленточного фундамента

На фото опалубка для ленточного фундамента

Важно: вода, песок и гравий не должны содержать глину и землю.

Если грунт на строительной площадке оказался сильнопучинистым или вы обнаружили, что грунтовые воды находятся слишком высоко, возможно, стоит уйти от применения ленточного фундамента и прибегнуть к свайному или свайно-ростверскому.

Оцените статью: Поделитесь с друзьями!

Ленточный фундамент своими руками: видео инструкция

Чаще всего при самостоятельном возведении загородного дома, бани, гаража или дачного домика в качестве основания используются фундаменты ленточного типа. Всё дело в том, что строительство ленточного фундамента несложно выполнить своими руками из-за простоты и доступности технологии. Кроме этого, это универсальное решение, подходящее для использования на любом типе грунта и с любым материалом стен дома, а также вполне доступная по цене конструкция.  Прежде чем делать такой фундамент, необходимо решить, мелкозаглублённый или заглублённый он будет, а также правильно подобрать материалы и продумать будущую конструкцию. Инструкция по монтажу, фото и видео из нашей статьи помогут вам разобраться с процессом и обустроить ленточный фундамент под свой дом.

Выбор вида основания

фундамент своими руками видео

Все фундаменты ленточного типа можно разделить на несколько типов

Все фундаменты ленточного типа можно разделить на мелкозаглублённые и заглублённые, монолитные и сборные:

  1. Если дом будет выполняться из лёгкого материала – древесины или пеноблоков, то можно обустроить мелкозаглублённое основание
    . Такой вариант подходит для каркасных строений, а также кирпичных построек с небольшой толщиной наружных стен и маленькими размерами (сараев, хозяйственных построек). Их можно делать на слабопучинистых грунтах. Высота такой ленты составляет не более 50-70 см.
  2. Заглублённый фундамент
    подходит для дома с массивными тяжёлыми несущими стенами из кирпича, камня или бетона. Он может возводиться на любом типе грунтов, а также для дома с подвалом. Глубина закладки такого основания зависит от отметки промерзания грунта – конструкция должна быть ниже на 200-300 мм, чем эта отметка.
  3. Монолитные конструкции
    представляют собой сплошную ленту из монолитного железобетона. Конструкция изготавливается с использованием опалубки и заливается прямо на стройплощадке. Этот вариант подходит для слабопучинистых и пучинистых почв. Чтобы сделать такой фундамент, вам не понадобится грузоподъёмная техника. Всё можно выполнить вручную, поэтому этот вариант больше подходит для самостоятельного изготовления. Технологию выполнения можно подробно изучить в видео инструкции в конце статьи.
  4. Сборные основания
    немного уступают по прочности монолитным конструкциям, но быстрее собираются за счёт использования заводских фундаментных подушек и бетонных блоков. Однако чтобы построить такое основание необходимо привлечь строительную грузоподъёмную технику. На фото ниже вы можете увидеть конструкцию сборного основания.

В нашей статье мы подробно рассмотрим технологию выполнения монолитного фундамента ленточного типа.

Технология выполнения монолитного ленточного основания

Прежде чем начать делать основание для дома, необходимо исследовать грунт, чтобы установить его состав и высоту грунтовых вод. Это поможет правильно подобрать конструкцию фундамента, а также определиться с глубиной его заложения. После выполнения чертежей и подсчёта объёмов материалов можно начинать выполнение работ.

Подготовка участка и разметка

строительство ленточного фундамента

Участок строительства необходимо очистить от мусора и зелёных насаждений, которые будут мешать ведению стройки

Участок строительства необходимо очистить от мусора и зелёных насаждений, которые будут мешать ведению стройки. После этого можно начинать разметку фундамента дома на участке. Это можно делать при помощи верёвки и колышков либо использовать строительный нивелир и теодолит.

Чтобы правильно сделать разметку будущего дома, необходимо:

  • Прежде всего, на участке выполняется разбивка осей сооружения.
  • Далее от границы участка привязывается крайний угол сооружения и забивается колышек. От него под прямым углом натягивается верёвка к следующему углу дома.
  • Затем при помощи теодолита или угольника находится следующий угол здания.
  • После этого выполняется проверка углов по диагоналям.
  • Если результат проверки положительный, то все угловые колышки соединяются верёвкой.
  • Теперь можно начинать разметку внутренней грани фундамента. Для этого от натянутой верёвки нужно отступить вглубь расстояние равное ширине будущего основания.

После выполнения разметки стоит сделать проверку перепадов высот на участке. Затем необходимо найти низкую точку и от неё произвести отсчёт глубины фундамента. Это позволит исключить разницы в высоте конструкции.

Теперь можно приступать к копке траншеи или котлована. Работу можно вести вручную лопатой или использовать строительную технику. В любом случае финишное выравнивание стенок и дна траншеи производится вручную при помощи лопаты. Чтобы глубина траншеи была одинаковой, используют строительный водяной уровень.

Обустройство подушки

строительство фундамента ленточного

На дне траншеи выполняется песчаная подушка высотой 20-30 см

После выполнения траншеи приступают к подготовке основания под заливку фундамента:

Рекомендуем к прочтению:

  1. На дне траншеи выполняется песчаная подушка высотой 20-30 см.
  2. После укладки песок проливается водой и тщательно трамбуется.
  3. Иногда рекомендуется выполнять гидроизоляцию песчаной подушки, хотя делать это не обязательно. Для изоляции можно использовать прочную плёнку или выполнить прослойку из бетона М 150 высотой 100 мм. Такая бетонная прослойка увеличит прочность основания, защитит его от усадки и растрескивания. Особенно рекомендуется выполнять такую подбетонку на песчаных и супесчаных грунтах, а также при высоком стоянии подземных вод.

Важно: не стоит использовать в качестве изоляции геотекстиль. Этот материал может дать обратный эффект и снизить несущую способность основания.

Устройство опалубки

ленточный фундамент пошаговая инструкция

Через неделю, когда раствор подбетонки схватится, можно начинать делать опалубку из струганных досок толщиной 40-50 мм

Через неделю, когда раствор подбетонки схватится, можно начинать делать опалубку из струганных досок толщиной 40-50 мм. Вместо досок можно взять влагостойкую фанеру или ОСП. При возведении опалубки необходимо строго контролировать её вертикальность.

Над поверхностью земли опалубка должна возвышаться на высоту цоколя согласно проекту дома. Перед заливкой бетоном внутреннюю поверхность опалубки можно выложить полиэтиленовой плёнкой. Это позволит уменьшить сцепление бетона с деревянными элементами и облегчит снятие опалубки. Кром того, защищённые от загрязнения доски можно будет использовать повторно.

Внимание: при устройстве опалубки необходимо предусмотреть отверстие под асбестоцементную трубу, которая будет выполнять функции гильзы для пропуска через фундамент инженерных сетей внутрь дома.

Убирать опалубку можно после набирания бетоном первоначальной прочности. Обычно это происходит через неделю.

Закладка арматуры

ленточный фундамент своими руками пошаговая

После сборки опалубки можно начать делать арматурный каркас

После сборки опалубки можно начать делать арматурный каркас. Обычно для жилого дома высотой не более 2-3 этажей достаточно изготовить каркас из арматуры АIII сечением 10-12 мм. При этом более толстый пруток используется в качестве продольных направляющих каркаса, а поперечные прутья из арматуры диаметром 10 мм укладываются с шагом 200 мм.

Важно: лучше изготовить пространственный каркас, то есть связать две плоские арматурные  сетки вертикальными прутьями. Их высота зависит от конструкции основания.

Чтобы защитить арматурный каркас от коррозии, он должен быть заглублён в толщу бетона не менее чем на 5 см. Учитывайте этого при расчёте ширины каркаса, а также при его укладке на дно траншеи с опалубкой. Снизу можно подложить дистанционные прокладки, чтобы обеспечить необходимое расстояние от края бетона.

Коммуникации и вентиляция

ленточный фундамент своими руками видео

Перед заливкой бетонной смеси необходимо сделать конструкции, которые позволят вентилировать пространство под домом а также завести в сети водоснабжения и канализацию

Перед заливкой бетонной смеси необходимо сделать конструкции, которые позволят вентилировать пространство под домом, если не предусмотрен подвал, а также завести в дом инженерные коммуникации – сети водоснабжения и канализацию.

Для этого лучше использовать пластиковые или асбестоцементные трубы, которые закладываются в арматурный каркас между стенками опалубки и привязываются проволокой к арматуре. Чтобы во время заливки бетона в трубы не попал раствор, насыпьте в них песок.

При прокладке гильзы для ввода инженерных сетей стоит учитывать отметку промерзания грунта, ведь ввод выполняется ниже нее. Таким образом, при обустройстве мелкозаглублённого фундамента ввод будет находиться ниже всей конструкции, а при устройстве заглублённого основания гильзу стоит проложить на 200 мм выше низа фундамента.

Заливка бетоном

фундамент ленточный своими руками видео

После окончания заливки бетонный фундамент накрывается полиэтиленовой плёнкой для равномерного испарения влаги и защиты от осадков

Заливку бетона стоит делать, придерживаясь следующих рекомендаций:

Рекомендуем к прочтению:

  1. Как видно на предложенном ниже видео, заливка выполняется слоями высотой по 150-200 мм. После заливки каждого слоя бетон трамбуется ручной трамбовкой или специальным глубинным вибратором. Это позволит избавиться от пузырьков воздуха и повысить прочность конструкции.
  2. Для заливки можно использовать бетон заводского изготовления, как на предложенном видео, или приготовить смесь самостоятельно. Для этого в пропорции 1-3-5 смешиваются цемент, песок и щебень.
  3. Чтобы избежать расслаивания бетона, не стоит лить раствор с высоты более 150 см. Иначе конечная прочность конструкции снизится.
  4. При выполнении работ в зимнее время обязательно используются морозостойкие добавки к бетону, например, поваренная соль или хлористый кальций.

После окончания заливки бетонный фундамент накрывается полиэтиленовой плёнкой для равномерного испарения влаги и защиты от осадков. Плёнку можно снимать через 4-5 дней. Первоначальную прочность бетон набирает через 14 дней, а полное затвердевание происходит через 28 дней.

Важно: в жару бетон в первое время нужно смачивать водой, чтобы защитить от быстрого испарения влаги и растрескивания.

Гидроизоляция

фундамент своими руками пошаговая инструкция видео

Для оснований домов с подвалами, которые построены в условиях высокого уровня грунтовых вод, помимо обмазочной гидроизоляции стоит использовать покрытие наружных поверхностей фундамента рубероидом

После схватывания бетона и снятия опалубки необходимо выполнить гидроизоляцию стен. Для этого можно использовать битум или битумную мастику. Используемый состав наносится в два слоя на наружные стенки фундамента.

Для оснований домов с подвалами, которые построены в условиях высокого уровня грунтовых вод, помимо обмазочной гидроизоляции стоит использовать покрытие наружных поверхностей фундамента рубероидом. Особо тщательно нужно герметизировать место ввода инженерных коммуникаций в дом. Если ваш дом без подвала и высота грунтовых вод небольшая, то от вертикальной гидроизоляции основания можно отказаться.

Утепление

фундамент для дома своими руками пошаговая инструкция

Эффективное утепление основания достигается с использованием экструдированного пенополистирола

Утепление фундамента можно сделать по одному из трёх методов:

  1. Для засыпки пространства вокруг фундамента в траншее можно использовать керамзит. Однако засыпку стоит делать шириной не менее 50-100 см. При меньшей толщине засыпки эффективность утепления будет недостаточной. Однако это не очень хороший метод, поскольку керамзит может впитывать влагу, от чего его теплоизоляционные качества будут снижаться.
  2. Эффективное утепление основания достигается с использованием экструдированного пенополистирола. При этом нужны плиты толщиной не менее 50-100 мм. Это лучший вариант утепления, который подойдёт и для дома с повалом. Пенополистирольные плиты крепятся на цоколь дома выше отметки земли, а также на стенку фундамента до отметки промерзания грунта.

Совет: эффективным и экономичным решением станет изготовление несъёмной опалубки из пенополистирола. Однако в этом случае нужно основательно закрепить плиты с наружной стороны, чтобы их не распёрло  бетоном.

  1. Утепление можно выполнить и методом распыления пенополиуретана на стенки основания. Однако цена этого способа немаленькая, ведь для этого придётся обращаться к специалистам. Кроме этого, этот материал довольно быстро разрушается под действием ультрафиолета.

Окончание работ

как сделать ленточный фундамент своими руками видео

После окончания работ можно выполнять обратную засыпку траншеи

После окончания работ можно выполнять обратную засыпку траншеи. Для этого лучше использовать не вынутый раньше грунт, а глину или песок. При этом песок послойно проливается водой и трамбуется, а глина просто трамбуется слоями.

Для защиты фундамента от разрушения талыми водами и дождями обязательно делается отмостка с уклоном от дома. Её ширина должна быть не менее 1 м. Для неё можно использовать бетон или асфальтобетон.

Монолитный ленточный фундамент своими руками: пошаговая видео инструкция

Ленточный фундамент своими руками пошаговая инструкция, полезные советы

Один из самых надежных, долговечных и простых вариантов фундамент под капитальное здание любого типа – ленточный фундамент. Он широко применяется в малоэтажной застройке, так как подходит для любых построек: бани, гаражи, дома и даже под заборы с воротами.

Технология его возведения максимально проста, поэтому возвести его своими руками не так уж и сложно, причем не только небольшой вариант, например, под забор, но и под двухэтажный жилой дома.

Ленточный фундамент имеет несколько вариантов конструкции, но все их можно разделить на две больших группы:

  • заглубленные
  • и мелкозаглубленные

Варианты ленточного фундамента

Мелкозаглубленный вариант ленточного фундамента

Самый простой и недорогой вариант, на возведение которого не требуется большого количества ресурсов, как материальных, так и человеческих.

Используется он для домов небольшой массы и площади из легких строительных материалов, а также на твердых породах грунта: на скальном и близких к нему.

В основном такой фундамент строится под постройки следующих типов:

  • Любые деревянные дома небольшой площади, особенно щитовые и комбинированные. Они не так много весят, чтобы им нужна была полноценное массивное основание, и если грунт на участке достаточно плотный, а также обладает невысоким уровнем пучинистости или строительство идет в теплом регионе, можно обойтись мелкозаглубленным вариантом ленточного фундамента.
  • Небольшие здания из сибита(газобетона) или пенобетонных блоков. Причины в основном те же, что и с деревянными домами: здания в один или два этажа из таких материалов имеют малую массу, поэтому им не требуется глубокое и мощное основание.
  • Кирпичных и каменных построек небольшой площади – гараж на одну машину, семейная баня, какие-то хозяйственные постройки и другие варианты строений. Сам по себе кирпич материал тяжелый, но если здание небольшое, а грунт достаточно плотный, то точно также на основание не будет серьезной нагрузки и можно строить самое простое.

Обычно мелкозаглубленный фундамент по высоте не превышает 80 см, и еще 15-20 может уйти на создание подушки и подошвы, на который фундамент и стоит в траншее.

Единственный недостаток такого основания – отсутствие подвала.

Так как в заглубленном варианте фундамент одновременно играет роль стен цокольного этажа, погреба или подвала, в мелком варианте сделать это не получится.

Для сильно пучинстых или подвижных грунтов с высоким уровнем залегания подземных вод можно использовать комбинированный вариант – свайно-ленточный. В этом случае лента также остается неглубокой и дальше наращивается сваями или «ногами» до более твердых и стабильных слоев грунта.

Заглубленный вариант ленточного фундамента

Полноценной версией ленточного фундамента является заглубленный ниже уровня промерзания почвы, доходящий до твердых пород грунта. Он используется в качестве основания для больших, массивных построек, которым нужна устойчивая и тяжелая опора, чтобы здание не начало проседать и перекашиваться.

Поэтому само основание должно быть глубоким, широким и тяжелым, плотно стоящим в почве и не двигающееся вместе с ее замерзанием, при повышении грунтовых вод и в любых других климатических и геологических изменениях.

Обычно глубина такого фундамента опускается на 30-50 см ниже горизонта промерзания, благодаря чему получается, что фундамент и само здание стоит на твердом грунте, а верхний мягкий слой выполняет функции подушки.

Такой фундамент возводится всегда, если почва на участке глубоко промерзает, является влажной и мягкой. Глубокое основание требует большого количества материалов для своего строительства, поэтому в целях экономии возможно возведение вариантов, в которых массив ленты фундамента расширяется к низу или представляет собой ступенчатую конструкцию. Т

акие варианты сложнее в возведении и проектировании, но позволяют потратить значительно меньше строительных материалов, так как ленточный – самый дорогой фундамент из всех существующих в том, что касается количества бетона, арматуры и сопутствующий расходных материалов вроде песка и стальной проволоки для перевязки армирующего пояса.

Заглубленный ленточный фундамент по конструкции ленты может быть монолитным или сборным.

Сборный ленточный фундамент

Сборный ленточный фундамент представляет собой ленту из готовых железобетонных блоков, соединенных в единый массив при помощи бетона и арматуры. В этом случае опалубка заполняется готовыми блоками, произведенными в заводских условиях, и в итоге получается цельный массив.

Преимуществами такой конструкции можно назвать короткие сроки возведения и возможность строительства в любой сезон и в любую погоду.

Но есть и ряд недостатков: готовые блоки стоят дороже, а в места их соединений проникает влага. Поэтому при строительстве этого варианта требуется создание дополнительной изоляции, и водоотводной системы, которая будет убирать лишнюю влагу.

Монолитная лента фундамента

Монолитная лента фундамента представляет собой армированную траншею, залитую бетоном. В итоге получается единый бетонный массив, то есть монолит. Такой вариант является самым надежным и универсальным, поэтому его конструкция может быть любой.

Преимущества монолитного фундамента: отсутствие необходимости привлечения техники, возможность проведения всех работ своими силами, а также широкий выбор конструкций и вариантов ленты.

Недостаток только один – высокая цена и большой расход материалов, особенно арматуры.

Этапы работ по возведению ленточного фундамента

Шаг 1 — Материал для строительства ленточного фундамента

Строительство ленточного фундамента выполняется при помощи цемента марки 200. Это довольно трудоемкий процесс. Если заливать его не  одновременно, фундаментная конструкция будет не прочной. Лучше для строительства такого фундамента использовать крупнозернистый  песок, цемент и щебень. При этом заводя раствор соблюдать четко соблюдать пропорцию. 2:1:2:5

Кроме этого, для строительства фундамента еще нужны:

  • Доски для опалубки;
  • Арматура или стальная проволока для армирования;
  • Речной песок. Им засыпается подушка под фундамент.
  • По несколько штук лопат, штыковых и совковых.
  • Уровни, маленький и большой.
  • Большое количество ребристой арматуры 10-12 мм для создания поясов и гладкой, диаметром 6-8 мм, для перевязки. Также понадобится стальная проволока для соединения нахлестов арматуры.
  • Доски для опалубки. Можно использовать горбыль, он самый дешевый и доступных из всех пиломатериалов такого типа.
  • Гвозди, молотки, ножовка по дереву, болгарка и желательно вибратор для трамбовки бетона.
  • Бетономешалка на полкуба или куб.
  • Материалы для изготовления бетона.

Шаг 2 — Подготовка к строительству фундамента

Первым делом в любом строительстве идут подготовительные работы, а начинаются они с проектирования. Поэтому сначала нужно выяснить глубину промерзания, выкопав пробную яму и посмотрев на срез слоев грунта, или посмотреть среднее для региона значение в соответствующем СНиПе.

Далее нужно произвести проверку участка и определить тип почвы, глубину ее промерзания и глубину подземных вод.  После проведенного исследования  составляется проект с четким расчетом устройства фундамента.

Исходя из этих данных и планируется глубина ленты. Также важно учесть, что фундамент должен быть чуть шире, чем стена, а если почва мягкая, по наружным стенам нужно оставить пустое место, которое в будущем засыпается песком для создания подушки между лентой и подвижным грунтом.

Следующий этап в строительстве фундамента, это разметка  на участке в соответствии с его размером. После чего на участке нужно навести порядок. Вывезти мусор и освободить его от верхнего шара грунта.

Разметка участка включает в себя:

  • Определение оси дома и расположение его первого угла. В месте разметки устанавливаются колышки, от которых друг к другу натягивают веревку перпендикулярно друг к другу, чтоб установить второй, третий и четвертый угол здания;
  • Получившийся контур прямоугольника, проверяется по диагонали.
  • Таким же способом делается отметка второго контура. Расстояния, между которыми и являются основой фундамента для несущих стен. Точно, так же выполняется разметка для отдельных элементов здания.

Очень важно постараться залить всю ленту фундамента за один рабочий день, так как если растянуть этот процесса, места стыков между уже застывшим бетоном и свежим будут недостаточно прочные, то есть станут местами риска появления трещин и расколов.

Шаг 3 — Разметка траншеи

По всем углам внешнего и наружного периметра будущего фундамента втыкаются колышки на расстоянии с запасом, которого должно хватит на опалубку и создание подушки из песка (если она требуется).

Точный горизонтальный уровень в начале работ выставлять нет необходимости, это можно сделать, когда траншея будет заполнена и подойдет к завершению.

Если натянуть шнур сразу, он в любом случае провиснет под действием влаги или силы натяжения, и уровень собьется.

Шаг 4 — Ленточный фундамент глубина

В зависимости от того, какого фундамент вида, будет изменяться его глубина.

Мелкозаглубленный фундамент: его глубина колеблется от 50 до 70 см. Он отлично подходит для небольших по размеру кирпичных сооружений, домов и построек из дерева и строений из пенобетона. В таком случае лучшим грунтом будет считаться слабопучинистый однородный грунт.

Заглубленный фундамент: глубина такого фундамента должна быть от 1.5 до 2 метров. При этом на 20-30 см ниже уровня промерзания грунта. Это обеспечивает конструкции большую прочность. Такой вид фундамента отлично подходит для многоэтажных кирпичных, каменных и бетонных зданий, которые имеют тяжелые перекрытия, цокольные этажи или же подземные гаражи.

От каких параметров зависит глубина ленточного фундамента:

  • Уровня подземных вод
  • Конструкции будущего сооружения
  • Грунта
  • Степень промерзания грунта
  • Морозного пучения грунта

Если же грунтовые воды проходят больше 2 и больше мета ниже высоты промерзания грунта, то глубина фундамента не больше 1.5 метров.

Если же воды проходят ниже уровня промерзания грунта меньше 2 метров, то глубина фундамента рассчитывается как 75 процентов от глубины промерзания. Но не меньше 0.7 метров.

Если же уровень промерзания сильно больше уровня прохождения грунтовых вод, то глубина должна быть не менее расчетной высоты промерзания грунта.

Шаг 5 — Рытье траншеи и создание подушки с подошвой

Как уже было сказано, траншея должна быть немного шире, чем лента фундамента. Дно траншеи должно быть ровным и утрамбованным, без перепадов и резких выступов или провалов.

Когда она будет вырыта и дно утрамбовано и выровнено, на него насыпает слой песка примерно 10 см. Песок должен быть мокрым и после его засыпания его утрамбовать, а затем сверху засыпать уже гравием, слой в 5 см.

Гравий заливается цементным раствором и таким образом получается подошва, которая будет служить опорой для всего массива фундамента, защищая от воздействия влаги снизу и создавая дополнительную устойчивость.

Если заливать подушку раствором, то ей требуется время, чтобы схватиться, желательно неделя. В случаях, когда времени на это нет, вместо слоя раствора на песок и щебень можно уложить рубероид или полиэтиленовую пленку в несколько слоев для создания надежной гидроизоляции.

Копается канава, четко по разметке под фундамент.

Шаг 6 — Установка опалубки

Опалубка устанавливается из деревянных досок, в соответствии с размером фундамента.

Для опалубки берутся любые доски, у которых струганной является хотя бы одна сторона. Можно использовать старые, главное, чтобы они были достаточно прочными и максимально длинными.

Внутренняя сторона опалубки должна представлять собой ровную поверхность без сильных перепадов и щелей, в которые может начать выливаться раствор.

При этом обязательно выполняют:

  • Установку угловых опор при помощи деревянных брусьев;
  • При помощи обрезных досок собирают конструкцию опалубки, которая крепится металлических уголков и саморезов. При этом шляпки саморезов остаются внутри опалубки, а брусья и уголки снаружи;
  • Внешняя сторона опалубки закрепляется опорами. Это позволит предотвратить деформацию конструкции под весом залитого раствора;
  • Высота опалубки не может быть меньше, чем 30 сантиметров от уровня грунта.
  • Внутри опалубки чертится уровень для уровня заливки бетона.

По всем правилам опалубка для заглубленного фундамента строится от дна траншеи, но в некоторых случаях допускается ее возведение лишь на поверхности почвы.

В этих случаях стены траншеи также должны быть ровными и достаточно плотными, чтобы не деформироваться под массой жидкого бетона, когда она начнет заполняться.

Если досок нет, подойдет любой прочный щитовой материал, даже шифер.

Над поверхностью грунта фундамент должен подниматься минимум на 30 см, поэтому опалубку лучше сделать высотой 50 см на всякий случай. Также нужно не забыть проложить все необходимые трубы, если коммуникации заходят в дом через пол. Для этого используются трубы из асбестоцемента большого диаметра, в которые потом уже будут проложены водопроводные и канализационные.

Шаг 7 — Арматура для ленточного фундамента диаметр

После завершения строительства опалубки вяжется армирующий пояс по всей длине и высоте траншеи. Для продольных поясов требуется арматура максимальной длинны, желательно шесть метров, если длина стороны фундамента не меньше, толщиной 10-12 мм с ребристой поверхностью.

Вертикальные прутья и поперечные смычки можно делать из гладной, 6-8 мм диаметром. Между собой продольные элементы  должны перехлестываться концами не менее 30-40 см, и каждый из рядов вяжется из двух прутьев вместе.

Такие требования вызваны тем, что именно на эту часть фундамента приходится основная нагрузка и если на ней сэкономить, он будет не так надежен, как должен. Связываются все концы стальной проволокой, сварку использовать нежелательно, так как она не дает нужно прочности внутри бетонного блока.

Шаг, с которым устанавливаются вертикальные прутья и перевязываются между собой внутренний и внешний горизонтальные, определяется проектными расчетами, но не желательно делать его менее 50 см.

Металлические прутья не меньше 8-12 мм в диаметре, нарезают на куски до двух метров , но не меньше 45 сантиметров, которые выкладываются в опалубку на глубину не больше 40 сантиметров.

При этом между собой, стальные пруты крепятся методом связки   при помощи проволоки. Некоторые используют для этого сварку. Но так делать не стоит.

Шаг 8 — Заполнение опалубки бетоном

Желательно работы по заливки опалубки бетоном выполнять за один день, так как в местах соединения схватившейся и свежей части прочность фундамента будет ниже, и именно здесь могут появиться большие сквозные трещины.

Для бетона лучше брать щебень средней или мелкой формации, такой вариант прочнее, чем крупные камни.

Если щебень совсем мелкий, нужно уменьшить количество песка, так как в щебне он присутствует изначально. Заливается бетон слоями, по 20-30 см и после заливки каждого слоя его требуется утрамбовать. Лучше всего делать это строительным вибратором для устранения мелких воздушных полостей.

Если вибратора нет, можно сделать трамбовку из досок, главное, чтобы бетон был утрамбован. В случаях, когда покупает готовый бетон и заливается из промышленного миксера, его нужно ворочать при заливке ломом или толстой арматурой, чтобы в нем не образовались полости. Стенки опалубки обязательно нужно простукивать деревянным молотком для лучшей усадки.

Верхняя часть выравнивается также как и при заливке стяжки.

По завершению бетонных работ фундамент нужно накрыть рубероидом или полиэтиленовой пленкой от осадков и оставить схватываться. При нормальной погоде с малым количеством дождей фундамент под дом схватывается примерно за месяц. В случае с забором обычно хватает и пары недель или меньше, в зависимости от его объема.

Какой бетон использовать для ленточного фундамента

Перед выбором бетона для строительства, необходимо обратить свое внимание на следующие немаловажные факторы:

  • Какая будет масса постройки
  • Какая будет нагрузка на опоры
  • Какой будет тип армирования
  • Какой грунт

Очень часто под ленточный фундамент делают бетонную подушку, которая имеет толщину равной 10 см. В таком случае подойдет бетон М100 и выше.

Если же будущие сооружение будет иметь больший вес, к примеру, сборно – щитовой дом, то в таком случае будет достаточно бетона М200.

При строительстве небольшого деревянного дома подойдет бетон М250, если грунтовые воды будут залегать не глубоко.

Если же будущий дом большой – массивный, то в этом случае стоит использовать бетон М350. Именно этот вид бетона относят к особо прочному классу, так как в нем присутствует гранит.

Самым же надежным считается М450, который считается долговечным.

Помните! Если строительство происходит в регионе, где суровый климат, то отдайте свое предпочтение более высокой марке бетона.

Чтобы приготовить бетон понадобятся следующие материалы:

  • Бетономешалка, так как руками месить очень тяжело, в особенности если бетона может понадобится много
  • Лопата
  • Емкость
  • Цемент
  • Песок
  • Щебень
  • И вода

Какой марки бетон нужен для ленточного фундамента

Любой бетон состоит из следующих компонентов:

  • Цемента
  • Наполнителей – это может быть щебень, песок, гравий, другие сыпучие материалы
  • Воды

В результате смешивания этих компонентов получается бетон. Качество же будет зависеть от содержания различных наполнителей в цементе.

Маркировки бетона:

  • М – марка бетона – этот параметр показывает, как застывший фундамент будет переносить нагрузки про прошествии 30 дней
  • В – класс бетона – этот параметр несет в себе информацию о степени сжатия
  • F – устойчивость к морозу – этот показатель показывает, сколько заморозок и разморозок может выдержать бетон
  • W – водостойкость – этот параметр характеризует коэффициент водопроницаемости бетона водой. Обычно значения варьируются от 2 до 12.
  • П – подвижность – этот параметр характеризует жидкость однородной бетонной смеси и коэффициент текучести.

Например:

  • Бетон М100 В7.5 – он очень низкого качества и применяется только в подготовительных работах при строительстве
  • Бетон М150 В12.5 – этот вид бетона не очень хорошего качества. Его применяют в основном при строительстве бетонных дорожек
  • Бетон М200 В15 – этот вид бетона используется при строительстве с малой нагруженностью. Это могут быть лестницы
  • Бетон М300 В22.5 – эта марка бетона считается в России самой популярной. Его используют для заливки фундаментов и при строительстве качественных домой
  • Бетон М350 В25 – эта марка бетона считается очень хорошей. Применяется при строительстве зданий и сооружений, которые требуют крайне высокую прочность.
Заливка опалубки цементным раствором

  • Для этого нужно: приготовить бетонный раствор, довести его при непрерывном  перемешивании до сметанообразной консистенции, после чего в него добавить гравий и снова все перемешать;
  • Заливка раствором опалубки проходит с систематическим утрамбовываем и протеканием по его площади прутом, из метала. Таким образом, удаляется из фундамента воздух. Лучше для этого использовать строительный миксер;
  • Раствор заливается до обозначенного уровня в опалубке;
  • Верхний слой бетонного раствора выравнивается специальным инструментом, то есть правилом. Мастерком этого лучше не делать;
  • Верхний слой залитого бетона нужно притрусить сухим цементом. Лучше это сделать при помощи сита. Это ускорит процесс высыхания верхнего шара бетонного раствора.
  • Готовый фундамент в опалубке, нужно накрыть до полного высыхания. Обычно для этого достаточно 3-4 недели.
  • Если очень жарко, систематически фундамент нужно поливать водой. Это не даст верхнему шару фундамента пересохнуть.

И когда фундамент готов, опалубка снята, можно приступить к строительству стен. Только прежде, чем это сделать, необходимо выполнить гидроизоляцию. Это продлит срок эксплуатации фундаменте, защитит стены от влаги  и сохранит тепло в доме.

Можно ли заливать ленточный фундамент частями

Ответ: да. Заливать частями можно. Такой метод отлично подходит под ленточный фундамент, где тратится наибольшее количество раствора для заливки. При этом, качество работы не понизится, так как современные технологии и умелые мастера позволяют проводить такие работы на отлично.

Что стоит учитывать в таком случае?

Один из главных параметров – это время, так как неправильно выверенные интервалы работы могут снизить качество конструкции в целом. Поэтому, стоит знать, до того, как фундамент становится крепким и надежным, бетон проходит стадии схватыванияи затвердевания. Именно эти два процессы имеют определенные интервалы времени, которые нужно знать и учитывать в работе.

Минимальное время схватывания – 3 часа, если температура на улице 15 градусов. Максимальное время – сутки, если температура ниже выше прописанной. Это считается самым важным процессом, так как в нем происходит связывание всех компонентов, которые входят в раствор.

Поэтому, помните! Если необходимо проводить заливку частями с интервалом в 8 часов, то сами слои должны быть толстыми. Иначе должного эффекта не получится.

Процесс затвердевание проходит до месяца и только после истечения этого срока фундамент будет способен выдержать необходимые нагрузки.

Если же заливать фундамент нужно частями, то следующий слой можно укладывать только через трое суток. Если не соблюсти эти временные интервалы, в итоге фундамент может потрескаться.

Итог:

  • Заливку последующих слоев можно производить по истечению 8 – 10 часов в холодное зимнее время и не меньше 5 часов в осенний и летний периоды
  • Перед тем как приступить к следующими слою, необходимо провести работы над предыдущим – очистить его от пыли.

Ленточный фундамент своими руками: пошаговая инструкция

Гарантом прочности любого загородного дома является надежный фундамент.

Основная функция фундамента – перенос и равномерное распределение общего веса строения на грунт. Ошибки в расчетах, игнорирование особенностей почвы на участке, экономия на качестве строительных материалов приводят к неравномерной осадке, трещинам и разрушению здания.

Для тех, кто хочет правильно установить ленточный фундамент своими руками, — пошаговая инструкция для строительства загородного дома.

Сведения о ленточном фундаменте

Обычно, загородный дом — это небольшое, относительно легкое деревянное, кирпичное или каркасное строение. Для него подойдет практически любой из существующих видов основания, но оптимальным вариантом в общем случае считается ленточный фундамент. Это железобетонная полоса одинаковой ширины вдоль всего периметра, под несущими стенами и особо тяжелыми конструктивами строящегося дома. Почему именно он? Потому, что ленточный фундамент ставят практически на всех типах грунтов кроме просадочных, водонасыщенных и торфяников. Для прочного фундамента огромное значение имеет показатель пучинистости грунта и глубина его промерзания. Пучинистый грунт – это грунт с большим содержанием глины, плохо проводящий воду. При низких температурах вода в почве замерзает, растет ее объем, грунт вспучивается и стремится вытолкнуть стоящий на нем фундамент. На этих грунтах монтируют ленточные фундаменты глубокого заложения. Глубина траншеи в этом случае будет на 25 см ниже уровня промерзания почвы (от 1,5 м). Еще один вариант – создание котлована под всей площадью будущего дома и заполнение его непучинистым грунтом (крупным песком или гравием). На сухих непучинистых, непромерзающих почвах для строительства загородного дома достаточно ленточного фундамента мелкозаглубленного (50-70 см).

Если в доме планируется цоколь, подземный гараж или подвал, то в основании должен лежать глубокозаглубленный фундамент. Тогда его боковые поверхности будут служить стенами этих помещений и потребуют дополнительной гидроизоляции.

Объем земляных работ при сооружении основания глубокого залегания довольно большой, а стоимость может составить треть от общей сметы на строительство. Выходом (особенно на рыхлых грунтах) является свайно-ленточный фундамент. Своими руками построить такое основание позволяют современные технологии установки свай, а величина трудовых и финансовых вложений значительно снижается.

По способу монтажа ленточные фундаменты подразделяют на:

  • Монолитные. Их заливают бетоном в опалубку непосредственно на строительном участке.
  • Сборные. Собираются на участке из заводских плит или блоков.

По используемому строительному материалу различают ленточные фундаменты:

  • Железобетонные и бутовые. Срок службы – до 150 лет.
  • Бетонные плитные и блочные. Служат 50-75 лет.
  • Кирпичные. Рассчитаны на 30-50 лет.

Вернуться к содержанию

Подготавливаем участок

Строительство ленточного фундамента своими руками начинаем с подготовки земельного участка и перенесения разметки с чертежей на участок. На очищенном от мусора, старых построек и пней участке ровняем грунт и очерчиваем периметр будущего фундамента.

Если на участке перепад высоты, то начинать разметку и рытье траншеи нужно с самой низкой точки, чтобы обеспечить горизонтальное положение фундамента.

Сначала прокладываются оси будущего дома и отметки углов. В каждом углу устанавливается колышек, между ними натягивается леска или прочная нить. Окончательное положение кольев определяется после проверки величины углов (они должны быть прямыми). Точность измерений обеспечивают уровень, угломер, лазерная рулетка и «провешивание» всех диагоналей. Аналогично выполняется внутренняя разметка, но с учетом отступа на толщину будущих стен (обычно 350-400 мм).

При расчете ширины фундаментной ленты нужно учитывать, что она должна быть на 10 см больше, чем выбранный строительный материал, а ширина траншеи должна учитывать толщину досок опалубки.

Рытье траншеи выполняют ручным или машинным способом на расчетную глубину, соответствующую виду ленточного фундамента. Чтобы в дальнейшем избежать боковых нагрузок, глубина траншеи должна превышать ее ширину как минимум вдвое. Дно тщательно выравнивается, на 15-20 см заполняется среднезернистым песком, увлажняется и утрамбовывается. Теперь наступает черед щебня и гидроизоляционного материала, который не пропустит влагу в период высыхания бетона. Полиэтилен или рубероид можно заменить тонким слоем цементного раствора, что упрочит основание.

Вернуться к содержанию

Монтируем опалубку

Опалубка для ленточного фундамента своими руками легко выполняется из строительных досок, струганных с одной стороны. Часто для этих целей используют влагостойкую фанеру или шифер, а в последние годы распространение получила несъемная блоковая или кирпичная опалубка. Но все же, самой экономичной является опалубка из сбитых в щиты досок (их потом можно применить для сооружения стропил). Причем гвозди вбиваются изнутри, а загибаются снаружи.

Высота опалубки должна быть выше уровня, до которого будет заливаться бетон (при наличии цоколя – на 30-40 см над уровнем почвы). Его стоит отметить внутренним натяжением сигнальной нити и наружной отметкой.

На этапе сооружения опалубки следует предусмотреть прокладку коммуникаций (водовод, электричество, газ), иначе проведение их в готовом фундаменте нарушит монолитность основания. В нужных местах поперек фундаментной ленты укладывают куски пластиковых труб, в которых позже и будут протянуты необходимые элементы.

При заливке фундамента опалубку может распереть, поэтому лучше сразу ее укрепить наружными подпорками или стянуть проволокой.

Вернуться к содержанию

Выполняем армирование

Чтобы создать прочный ленточный фундамент своими руками, пошаговая инструкция нужна и для процесса армирования основания. Армирование повышает прочность фундамента на 60%, а «шансы» лопнуть под нагрузкой уменьшаются в несколько раз!

Арматурный «пояс» сооружают из стальных прутьев толщиной 10-16 мм при помощи вязальной проволоки. Расстояние между прутьями 25 см, от почвы – 10 см, до поверхности будущего монолита – 5 см (чтобы прутья находились внутри).

Сварка для создания арматурной сетки не применяется, поскольку создает жесткое соединение там, где нужна гибкость!

Количество «поясов» будет зависеть от глубины фундамента.

Вернуться к содержанию

Заливаем бетон

Завершается устройство ленточного фундамента процессом заливки бетона в опалубку.

Монолитные фундаменты рекомендуется заливать в один раз или с минимальным временным промежутком между порциями бетона. Высота, с которой бетон будет падать в опалубку, не должна превышать 1,5 м (иначе бетон расслоится). Лучше, если для выполнения таких работ привлекается миксер (для непрерывного производства бетона) и переносной желоб (для равномерной подачи бетона в опалубку).

Умножив габаритные размеры ленты фундамента, получаем необходимый объем бетонного раствора. Песок, щебень и цемент в соотношении 3:5:1 соответственно заливаются водой до получения раствора с консистенцией «густая сметана». Оптимальная марка готовой бетонной смеси – М400.

Заливается бетон в опалубку слоями по 15-20 см. Монолит не должен содержать пустот, поэтому каждый слой утрамбовывается путем простукивания досок. После заливки до отмеченного уровня ленту сверху и с боков прокалывают металлическими прутьями, чтобы выпустить весь оставшийся воздух. Верхнюю сторону фундамента выравнивают для удобства последующего его соединения со стенами дома.

До начала заливки стоит завезти на участок песок, щебень и цемент на случай, если расчетного бетона не хватило. Также важен вопрос применения его излишков.

Свежезалитый фундамент оставляют сохнуть и набирать прочность, при этом предварительно накрыв полиэтиленом от размывания. При высоких температурах воздуха фундаменту требуется регулярное смачивание, чтобы избежать растрескивания.

Вернуться к содержанию

Важные мелочи

Удалять опалубку можно не раньше, чем через 14 дней, лучше – через месяц, когда бетон полностью застынет. Это рекомендации для температуры воздуха порядка 20 градусов. При пониженных температурах имеет значение наличие в бетоне специальных «подогревающих» добавок.

Готовый фундамент промазывают битумной мастикой в качестве гидроизоляционного материала и выполняют утеплительные работы (по необходимости). Оставшиеся после снятой опалубки «пазухи» засыпают песком и утрамбовывают.

Специалисты в строительном деле рекомендуют сооружать фундамент загородного дома осенью, чтобы на протяжении зимы прошла его усадка. В таком случае на зиму готовое основание нужно тщательно укрыть, например, рубероидом, чтобы оно не разрушилось под воздействием осадков.

Вернуться к содержанию

Ленточный фундамент для строительства бани

Практически неотъемлемой постройкой на участке с загородным домом является баня.

Как правило, это одноэтажная деревянная постройка, общий вес и срок службы которой делает ленточный фундамент необходимым и достаточным. На непучинистых грунтах для бани достаточно построить кирпичный мелкозаглубленный ленточный фундамент. На слабых почвах и в местах с высокими грунтовыми водами оправдано применение свайно-ленточного основания. Тогда вес бани распределяется по бетонной ленте (ростверку) по всему периметру, а закрепление в грунте обеспечивают армированные внутри сваи, установленные ниже уровня промерзания грунта.

Не нашли ответов в статье? Больше информации по теме:

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
ЮК «Эгида-Сочи» - недвижимость.

Наш принцип – Ваша правовая безопасность и совместный успех!

2020 © Все права защищены.
