Строительные леса из профильной трубы своими руками | Инструкция по сборке

Приветствую всех моих читателей. Хочу написать, как сделать строительные леса своими руками из профильной трубы. Представляю самодельные леса, чертеж, простую схему. Полностью опишу весь процесс сборки, перечислю, сколько необходимо материала. Дам некоторые советы по этой теме, расскажу немного о покраске, последовательности демонтажа.

Конструкция и виды лесов

Строительные леса — временная конструкция. Они должны легко разбираться и собираться, быть прочными, надежными. Очень важно качество соединительного замка, которые делятся на несколько видов.

Клиновые

Такое название леса получили из-за замка, в котором может использоваться металлический клин, палец или болт. Считаются наиболее надежными и универсальными. Могут применяться для ремонта высотных зданий, а также в самолето- и судостроении. Такие леса достигают в высоту 80 м.

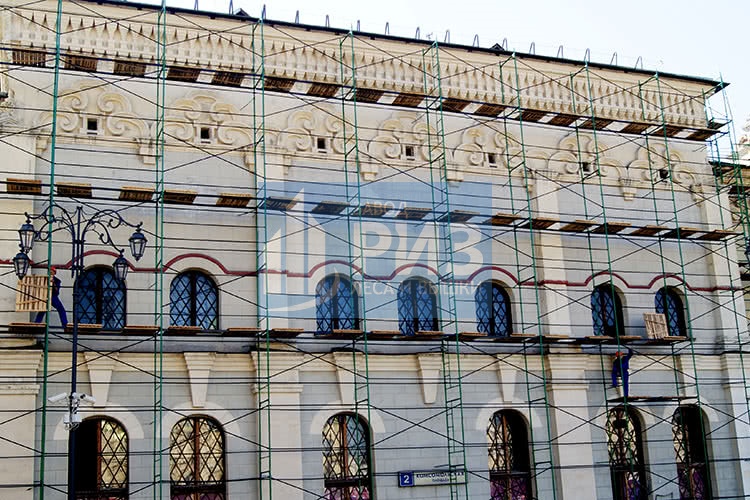

Рамные

Эти леса состоят из уже готовых рамных конструкций. В качестве боковых деталей используется рама с лестницей, в середине – проходная рама. Среди различных производителей принят стандартный просвет –  950 мм. Это позволяет использовать рамы разных производителей в одной конструкции лесов. Леса марки ЛРСП-60, например, собирают в высоту до 60 м. Изготовленные своими руками делаются по стандартным размерам, так что могут дополнять заводские.

Штыревые

Конструкция замка у этих видов строительных мостков состоит из трубки, закрепленной на несущих вертикальных стойках, и штыря, который имеется на горизонталях. Леса такого типа выпускаются по нормативам с допустимой нагрузкой – 0,5 т на м². Собирают их на высоту до 80 м.

Хомутовые

Для ремонта сложных форм фасадов применяют хомутовые строительных леса. Замок в виде двух соединенных между собою хомутов можно закрепить в любом месте, на различном участке трубы. Это позволяет создавать неодинакового размера пролеты и устанавливать горизонтали на разных высотах. У других видов лесов такое не всегда возможно.

Из досок

Их чаще всего собирают прямо на объекте. Они самые дешевые, зато неразборные. Повторное применение материала нежелательно. Они бывают нескольких разновидностей:

  1. Армянские. Самые простые в изготовлении и использовании, их проще всего сделать своими руками. Стена здания используется как одна из опор. Высота регулируется подпорными лагами.
  2. Козлы. Треугольные или трапециевидные конструкции, на которые опираются настилы. Их недостаток – сложность регулировки по высоте. Зато их легко переставлять своими руками.
  3. Полноценные строительные мостки. Состоят из опорных стоек и поперечных перекладин, на которые кладут настил из досок. Для предотвращения перекоса стоек используют диагональные перекладины. При подъеме на леса может использоваться прикладная лестница либо специально сооруженная, также целесообразно применение подмостков. Для повышения безопасности с наружной стороны используется ограждение из дощатой обрешетки.

Преимущества и недостатки строительных лесов из профтрубы

Леса из профтрубы обладают высокой прочностью, но при этом легкие, так как труба внутри полая. По сравнению с круглыми трубами стенки профильных имеют большую площадь опоры. Это предотвращает деформацию профильных труб при больших нагрузках.

Леса из профильной трубы обладают таким достоинством, как простота сборки при относительно низкой стоимости. Это позволяет сэкономить на изготовлении строительных мостков. Профтруба компактно укладывается при складировании и перевозке.

И если основной недостаток изделий из профильной трубы — крайне плохая сгибаемость, то в нашем случае это скорее достоинство.

Целесообразно ли делать леса своими руками

Даже аренда строительных мостков обойдется недешево, тем более их покупка. Изготавливая своими руками леса из профильной трубы, учитывают все необходимые особенности, например специфические размеры. Когда отпадет надобность, их можно сдать в аренду или продать, вернув таким образом часть затраченных средств.

Конечно, фабричные тоже можно продать после использования, но цена на них падает сразу после покупки. А если смастерить своими руками, то можно сэкономить.

На сколько лет рассчитаны металлические мостки

Срок пользования зависит от условий хранения, эксплуатации, транспортировки, выгрузки, загрузки. Влияет также качество краски, ее слой на ответственных участках, замках. Минимальный срок хранения для металлических лесов в некоторых паспортных данных – 5 лет.

Но если учесть, что окрашенный профильный материал, по уверениям изготовителей, может храниться более 30 лет, то и изделия из него, соответственно, столько же. Если же перед хранением профильный материал обрабатывать антикоррозийными средствами и подкрашивать, а поврежденные детали ремонтировать, то этот срок увеличивается вдвое или втрое.

Правила сооружения каркаса

Сначала подготавливают почву, на которой будут стоять подмости. Затем начинают монтировать леса из профильной трубы.

Подготовка к установке

Нужно хорошо утрамбовать грунт, где будут установлены опорные стойки лесов, сделать водоотвод на случаи дождливой погоды. Лучше предотвратить затекание воды под все опорные элементы, чтобы почва под ними не размылась.

Монтаж

Порядок монтажа мостков из профильной трубы таков:

  1. Собирают вертикальные лестничные стойки. Для этого к опорам монтируют горизонтальные перекладины для получения лестницы.
  2. Далее собирают промежуточные стойки. От лестничных они отличаются лишь отсутствием ступенек. Одинаковы у них только горизонтальные перекладины.
  3. Вертикальные стойки закрепляют боковыми распорками.
  4. После монтажа и установки лестниц монтируют горизонтальные опоры, на них укладывают настил.
  5. Потом в такой же последовательности собирают детали второго этажа, третьего и т. д.

При сборке строительных лесов своими руками руководствуйтесь рисунком.

Как выбирать профтрубу, сколько труб понадобится

Для вертикальных стоек желательно применить профильные трубы со стороной не менее 40 мм. Это могут быть трубы 40 × 40, 40 × 60 или 40 × 80 мм. Для горизонтальных перекладин можно использовать профтрубу 40 × 40, 40 × 30, 40 × 20 или, в крайнем случае, 30 × 30 мм.

Некоторые предлагают использовать профильную трубу со стороной 20 мм. Я этого делать не рекомендую, так как у тонкой профильной трубы малая площадь крепления, а боковые горизонтальные опоры вмес

Строительные леса своими руками из профильной трубы | Строительство



строительные леса своими руками из профильной трубы

Строительные леса своими руками

Оглавление:

Если вы решили сделать строительные леса своими руками, то выбирать вам придется из двух материалов: дерево или металл. В первом случае у вас получится одноразовая конструкция, которую под силу сделать любому человеку, умеющему работать с древесиной, а во втором – многоразовая, но тоже достаточно легко изготавливаемая.

Конструкция строительных лесов

Все леса состоят из следующих элементов:

  • стойки
  • распорки диагональные и горизонтальные (они придают пространственную прочность конструкции)
  • перемычки для настила
  • настил из досок, на котором и будет стоять человек
  • упоры (для создания устойчивости лесов и предотвращения их падения в сторону от стены)
  • ограждающий элемент (чтобы человек, стоя на настиле, не упал вниз)
  • лестница (стремянка) для подъема на нужный уровень лесов.

Строительные леса из дерева

Деревянные строительные леса

Советов о том, как сделать строительные леса, в интернете можно найти довольно много. Причем рекомендуемые конструкции отличаются, в основном, друг от друга только толщиной доски и размерами самих лесов. Чтобы вы не запутались во всем этом многообразии , старайтесь ориентироваться на следующие величины:

  • Строительство лесов расстояние между стойками – 2-2,5 метра
  • ширина настила для работы – 1 метр
  • высота всей конструкции – не более 6 метров.

Приступаем к работе:

  1. Заранее заготовьте необходимые материалы:
    • доски толщиной не менее 50 мм и шириной 100 мм (или кругляк, или брус 10х10 см) – для стоек и упоров
    • доски для распорок и ограждения толщиной 30 мм
    • доски для перемычек и настила толщиной 50 мм
    • гвозди (саморезы в этом случае менее надежны).
  2. Скрепите, соблюдая рекомендуемые расстояния, четыре стойки с помощью диагональных распорок (по всем четырем сторонам).
  3. На нужной высоте закрепите доски перемычек.
  4. Закрепите на перемычках доски настила.
  5. Прибейте доску для ограждения зоны работы.
  6. Установите упоры.
  7. Приставьте и закрепите лестницу.

Металлические самодельные леса

Металлические строительные леса

Теперь о том, как сделать строительные леса (разборные) из металла (габариты одной секции: высота – 1,5 метра, ширина 1 метр, длина 1,65 метра). Количество секций определяйте исходя из необходимой вам высоты строительных лесов.

  1. Приготовьте необходимые материалы:
    • для стоек — профильная труба (квадратное сечение) 30х30 мм – длина 1500 мм
    • для распорок – труба диаметром 15 мм
    • для соединительных вставок (переходников) – профильная труба 25х25 мм
    • настил сделайте из досок толщиной в 40-50 мм и длиной 210-220 см.
  2. Трубу для распорок нарежьте из расчета:
    • для диагональных элементов – по 2 метра
    • для горизонтальных элементов, соединяющих стойки с боков конструкции – по 96 см.
  3. Диагональные двухметровые распорки надрежьте с двух концов (на 6-8 см) и расплющьте их (так их будет удобнее крепить).
  4. Соедините вместе по две стойки, сварив их между собой горизонтальными распорками с шагом (по вертикали) в 30 см.
  5. Соберите переходники: на профильную трубу сечением 25Х25 мм длиной 25-30 см наденьте и приварите в центре небольшой отрезок профильной трубы 30х30 см (длиной 7-8 см).
  6. Просверлите отверстия под болты на стойках и диагональных распорках.
  7. Соберите всю конструкцию, отшлифуйте и покрасьте.
  8. Поставьте одну секцию на другую (соединяя их с помощью переходников), в нужном месте уложите настил из досок.

Самодельные строительные леса: за и против

Какими должны быть самодельные леса

Строительные леса своими руками, конечно, изготовить можно. Но стоит ли это делать?

Во-первых, строительные леса — это не небольшие строительные подмости–козлы, а довольно громоздкая конструкция, которую надо будет где-то хранить после того, как исчезнет в ней необходимость.

Деревянные леса, конечно, можно потом разобрать, но работа это трудоемкая, да и доски, если они вам в ближайшее время не понадобятся, тоже надо где-то складывать. Не забывайте, что деревянные леса собираются с помощью гвоздей, а не саморезов, поэтому доски уже не будут полностью целыми. К тому же при выполнении работ на строительных лесах древесина нередко пачкается раствором или краской.

Самодельные металлические леса можно будет не просто разобрать, но и сдавать в дальнейшем в аренду.

Во-вторых, строительные леса не заводского изготовления предназначены для работы максимум на уровне второго этажа (от земли). На большей высоте эксплуатация самодельных лесов становится опасной.

В-третьих, строительные леса требуются достаточно редко (только для ремонта фасада здания), поэтому сборка и разборка такой временной конструкции оказывается не выгодна в части затраченного на эту работу времени.

В-четвертых, нередко строительные леса приходится делать длинными (к примеру, не менее 6-ти метров для монтажа сайдинга). Соответственно, возрастает их вес, и переставить самодельные деревянные леса на другую сторону дома становится проблемой даже для трех-четырех человек.

Как обойтись без строительных лесов

О лесах стоит задуматься еще на стадии проектирования дома.

Понятно, что если вы не собираетесь делать строительные леса своими руками, то вам их придется либо купить, либо взять в аренду. Если фасадные работы вы не планируете выполнять самостоятельно (а собираетесь нанять строительную бригаду), то о лесах можно особо не задумываться, так как строители обычно приходят на участок со своими лесами и подмостями.

Однако по окончании строительства (и по прошествии некоторого времени) строительные леса могут понадобиться для проведения небольших фасадных ремонтных работ. Можно ли этого избежать?

Конечно. И для начала позаботьтесь о том, чтобы фасад вашего дома не требовал ремонта долгие годы. Для этого достаточно использовать при возведении стен облицовочный кирпич. Сейчас он выпускается многими производителями и при этом в достаточно большой цветовой гамме.

А вот другие облицовочные материалы (такие как сайдинг, штукатурка и прочие) будут периодически требовать вашего внимания и, соответственно, дополнительных расходов, так как сделать строительные леса (купить или взять в аренду) бесплатно у вас не получится.

Видео

Из этого видеоматериала вы узнаете, как сделать строительные леса для ремонта квартиры:

Как сделать строительные леса.

Стал вопрос о строительных лесах, а вернее об их покупке или аренде. Позвонил по парочке телефонам, пришел к выводу, что ни первое, ни второе не выгодно. И нужно делать строительные леса своими руками.Так как нужны они на долго.

Решил сделать средний размер, так, что бы одну секцию можно было носить одному.

По этому посчитал, что габариты 1.5 м. высоты, 0.8 м. ширины, 1.65 длинны вполне достаточно.

На строительные леса были закуплены :

Труба 15 мм. на распорки и профильная труба 30х30 на стойки. А также кусочек профильной трубы 25х25 на соединительные вставки.

В среднем где-то на 120 у.ев .

И перейдем к рассказу, как все таки сделать строительные леса.

1.Была нарезана труба 15 мм длинной по два метра. Концовки были подрезаны с двух сторон, для того что бы их было проще расплющить.(фото с низу)

2. Были нарезаны стойки по 1.5 метра. А так же поперечины 0.74 метра. Размечены и поварены. Шаг между поперечинами вышел, чуть больше 30 см.

Строительные леса своими руками

Раздел: Квартирный вопрос

Когда идет ремонт в квартире. для отделки потолка необходимы вспомогательные подмостки, леса. Как правило, мы используем то что под рукой: табуреты, стремянки, столы. Работать на таком «оборудовании» очень неудобно и опасно. Поэтому, как-то само собой всплывает необходимость обзавестись строительными лесами. Умелец Vladlen предложил свою конструкцию, рассмотрим ее.

Такие строительные леса полностью разборные, поэтому их легко транспортировать. В разобранном виде не занимают много места в кладовке или гараже.

Учитывая различное назначение лесов, было сделано так, что бы регулировалось по высоте.

Стойки сделанные из профильной трубы 30*30, для горизонтальных распорок идет 15*15, диагональные распорки 20*20, для лесенки 20*20.

Для площадки взята проф. труба размером 20*40, что бы не прогибалось установлено на ребро. Поверх этих труб ложится деревянный трап.

Принцип такой: было подобрано размер труб таким образом, что бы было труба в трубу. Нарезав 4 куска по 10см к ним приваривается две проф. трубы на ребро 20*40-это верх. Обратите внимание, для площадки не нужно варить прямоугольник, достаточно две стороны. За остальные стороны будет служить лесенка. На лесенку привариваем соединительные гайки. По надобности (по выбору высоты) можно прикручивать необходимое количество.

Для удобства перемещения, такие леса можно снабдить колесами, прикрутив с одной стороны.

Габаритные размеры:высота 1,7 м, ширина 0,7 м, длина 2 м.

В итоге у нас получились прочные, устойчивые, регулируемые, разборные подмостки-леса.

Источники: http://kakpravilnosdelat.ru/stroitelnye-lesa-svoimi-rukami/, http://samodelkinduc.ru//11/kak-sdelat-stroitelnye-lesa.html, http://www.umeltsi.ru/kvartira/3203-stroitelnye-lesa-svoimi-rukami.html

Комментариев пока нет!

Строительные леса из профильных труб

Строительные леса используют в строительно-монтажных и отделочных работах, требующих выполнения производственных заданий на высоте. Необходимость в использовании лесов возникает там, нужно безопасно продвигаться вдоль фасадов зданий и объектов на высоте до 50 м, а также содержать на рабочей площадке инструмент и материалы. Строительные леса из металла, в отличие от традиционных деревянных конструкций, позволяют выполнять работы на сложных поверхностях и большой высоте.

Строительные леса из профильных труб

В зависимости от сложности задач, металлические леса могут иметь хомутовую конструкцию, позволяющую работать на поверхностях с различной геометрией, клиновую для способности выдерживать высокие нагрузки, штыревую для быстрой разборки и монтажа. Самые распространенные рамные конструкции обладают легким весом, отличаются удобным монтажом и чаще других лесов используются в индивидуальном строительстве, с успехом заменяя деревянные аналоги.

Материалы для монтажа лесов из металлического профиля

Материалы для монтажа лесов из металлического профиля

Возведение рамных строительных лесов из профильных труб требует применения следующих материалов:

  • Металлический профиль для оборудования вертикальных стоек, с сечением 30х30 мм;
  • Труба диаметром от 15 мм для установки горизонтальных и диагональных стяжек, обеспечивающих устойчивость и прочность конструкции;
  • Профиль с сечением 25х25 мм, который используется для устройства опор рабочей зоны, а также создания защитного ограждения;
  • Доска толщиной от 5 см для выполнения настила рабочей площадки.

Монтаж и фиксация металлических элементов конструкции выполняется болтовым соединением, для закрепления досок используются винты-саморезы. Сборка лесов выполняется в соответствии с проектной схемой по заранее разработанным чертежам. В зависимости от длины и высоты фасада производится расчет габаритов конструкции. Рамные леса имеют шаг между стойками до 3 м, ширину – не более 1 м. Высота между ярусами составляет 2 м.

Преимущества строительных лесов из металла

Современные строительные разборные леса с каркасом из металлического профиля и труб, в отличие от деревянных прототипов, обладают рядом преимуществ, облегчающих выполнение работ на высоте и обеспечивающих высокий уровень безопасности. Такие конструкции имеют:

  • Отличную жесткость, обеспечивающую устойчивость и позволяющую конструкции нести высокие нагрузки. На металлических лесах одновременно могут производить работы несколько человек, позволяя также размещать на рабочих площадках запас материала и строительный инструмент;
  • Удобной сборки и выполнения фиксации элементов конструкции надежными креплениями;
  • Долговечный материал, обеспечивающий возможность многократной разборки и монтажа лесов для выполнения работ на разных объектах;
  • Высокую пожаробезопасность – металл, в отличие от древесины, не является источником распространения огня.

Если деревянные леса позволяют выполнять работы на высоте до второго этажа, то строительные конструкции из металла обеспечат возможность доступа к зонам до 50 м.

Можно ли собрать леса из металла своими руками

леса из металла своими руками

Простота конструкции обычных рамных лесов позволяет выполнить их самостоятельную сборку и установку, что особенно важно при индивидуальной застройке. Строительные леса своими руками могут быть разработаны и сделаны, если вы обладаете навыками проектирования, а также имеете специальный инструмент и оборудование для обработки металла. При этом следует соблюдать все требования, регламентируемые строительными нормами и государственными стандартами, уметь производить расчет площади и прочности конструкции. Также следует помнить, что:

  • Самодельные строительные леса можно использовать на высоте не более 2-го этажа;
  • Леса, созданные своими руками, не рассчитаны на высокие нагрузки;
  • Не допускается, чтобы на них одновременно находилось более 2 рабочих.

Если есть малейшие сомнения в возможности разработать и создать самодельные вспомогательные приспособления, обеспечивающие надежность и безопасность проведения строительных работ, лучше купить строительные леса у производителя или взять их в аренду.

Как сделать строительные леса своими руками из профильной трубы и дерева

Для ремонта потолка в квартире, а также других поверхностей, которые высоко расположены, появляется необходимость использования вспомогательных подручных средств. Обычно ими становятся столы, стулья и стремянки. Однако они крайне неудобны для проведения строительных работ. Поэтому невольно начинаешь ломать голову над тем, как быстро сделать качественные строительные леса своими руками.

Для изготовления строительных лесов используются различные материалы. Но наиболее часто их монтируют из дерева, металла (профильной трубы), а также комбинации из металла и дерева. Кроме того, их конструкция должна быть настолько простой, чтобы после окончания ремонтных работ ее было легко разобрать. Это временное оборудование, которое обеспечивает доступ к месту проведения работ, а также размещает материалы и инструменты. После окончания ремонта и демонтажа лесов, они могут использоваться повторно.

В зависимости от устройства, выделяют следующие типы строительных лесов:

  • клиновые – это жесткие конструкции, которые выдерживают большие нагрузки;
  • штыревые леса — это подвижные конструкции из стандартных материалов, их очень легко установить и демонтировать;
  • рамные — это сооружения, которые весят немного;
  • хомутовые леса применяются в качестве вспомогательного средства в случае ремонта наружного фасада, их необходимо правильно подгонять.

Вышеперечисленные типы лесов обладают отличной устойчивостью и всегда плотно примыкают к стенам.

Схема строительных лесов – изучаем нюансы перед работой

Для монтажа больших трубчатых конструкций со стойками и ригелями, которые не нужно соединять болтами, применяются схемы, учитывающие особенности фасада здания.Перед установкой строительных лесов необходимо осушить и уплотнить прилегающий грунт, поскольку на 1 метр яруса возможная нагрузка может составить полтонны.

Заранее подготовленные чертежи дают возможность провести подготовительные работы правильно, в частности, точно разбить оси, сделать разметку и хорошо уложить опоры.Кроме того, наличие схем важно для монтажа ограждений, установки горизонтальных ригелей и настила.

Высота стоек может колебаться в пределах 2 – 4 метров. Стойки закрепляются на «башмаках» специальным крепежами на стены.Опорные стойки необходимо устанавливать на ширине не больше двух метров друг от друга. Одновременно с этим, ширина настила тоже не должна быть больше полутора метров.

Леса должны быть ровными, это проверяется во время монтажа конструкции при помощи уровня и отвеса. При этом для стоек допустимо небольшое, в пределах 2 мм, отклонение. Толщина досок в деревянных лесах должна составлять не меньше 40 мм.

Монтаж строительных лесов

Для таких простых строительных работ, как внутренняя отделка или кладка кирпича используют подмости. Это одноярусная легкая конструкция, которую нужно перемещать по ходу работ. Конструкция подмостей должна быть достаточно жесткой, устойчивой и длинной. Кроме того, необходимо оборудовать ее ступеньками либо лесенкой.

Такие конструкции применяют при осуществлении строительных и ремонтных работ в постройках высотой до 10 м. Последовательность работ по изготовлению лесов следующая:

  1. Для вертикальных стоек берутся длинномерные брусья, имеющий сечение 0,1 х 0,1 м. Для того чтобы конструкция была устойчивой, стойки должны немного сходиться.
  2. Установка поперечных стоек на каждом ярусе (высота каждого не больше 2,5 м). Поперечные стойки образуют по периметру конструкции опорные площадки, на них необходимо укладывать настил.
  3. Для укладки «полов» на разных ярусах, используют такой материал, как горбыль. Он очень часто остается после демонтажа опалубки фундамента и придает конструкции дополнительную жесткость.
  4. С торца строительных лесов крепят ступеньки. Как правило, для этого используются шурупы и длинные саморезы.

Соблюдая эти несложные правила, вполне возможно самостоятельно изготовить прочные и безопасные строительные леса.

Строительные леса своими руками из труб

Во время ремонта и утепления фасадов многоэтажных зданий выполнять работы приходится на большой высоте. Лестница в этом случае неудобна, да и не всегда можно найти изделие достаточной длины. В таких ситуациях используются строительные леса. Своими руками смастерить и собрать конструкцию достаточно просто. Нужно лишь выбрать ее тип и приобрести все необходимые материалы. Детальнее эту тему мы раскрыли в нашей статье.

Что собой представляют строительные леса?

Строительными лесами называют временные конструкции, позволяющие строителям безопасно передвигаться на большой высоте и иметь под рукой запас необходимых материалов и инструментов.

Используются такие сооружения как внутри помещений, так и снаружи. Последний вариант наиболее распространен и применяется для отделки фасада и во время проведения монтажных работ.

строительные леса из досок

По внешнему виду леса напоминают своеобразную паутину, обволакивающую здание, которая позволяет строителям передвигаться при выполнении работ без угрозы для жизни.

Временную конструкцию можно приобрести в готовом виде, однако это оправдано лишь при условии ведения масштабного строительства. Когда необходимо произвести работы на фасаде частного строения, лучше сделать строительные леса своими руками. Это позволит существенно снизить траты.

Основные виды строительных лесов

Вспомогательные конструкции отличаются по материалу изготовления и по способу крепления элементов. Изготавливают их из дерева, металла или одновременно из обоих материалов.

строительные леса из профильной трубы

В зависимости от метода фиксации основных функциональных элементов различают следующие виды:

  1. Клиновые. Элементы скрепляются методом клиновой фиксации. Такие конструкции используются в тех случаях, когда в процессе работ применяются тяжеловесные грузы и оборудование.
  2. Рамные. Выполнены на основе жесткой и прочной рамы. Подобные разновидности идеально подходят для частного строительства, так как считаются самыми экономичными. Рамные строительные леса своими руками собрать проще всего. Один квадратный метр подобного сооружения способен выдержать до 200 кг веса.
  3. Хомутовые. Считаются профессиональным оборудованием, которое позволяет выполнять работы на фасадах сложной конфигурации.
  4. Штыревые. Секции скрепляются при помощи штырей и отверстий для них. Это крепление позволяет максимально быстро собирать и разбирать леса.

Самостоятельно изготовить можно простейшие варианты. А вот материал, из которого они будут сделаны, выбирают в зависимости от назначения и условий эксплуатации изделия.

Дерево или металл?

Для одноразового применения можно собрать конструкцию из дерева. В этом случае вам придется высчитывать вес поднимаемых на высоту материалов, так как доски могут не выдержать большую нагрузку. Кроме того, деревянные леса не рекомендуется использовать в работах, которые ведутся выше 2-го этажа.

технология монтажа строительных лесов своими руками

Для многоразового применения лучше собрать своими руками строительные леса из профильной трубы. Эта работа обойдется немного дороже, но вам не придется переживать о надежности и долговечности сооружения.

В ходе фасадных работ можно без опаски увеличивать количество ярусов, задействуя все большую площадь. При необходимости леса можно разобрать и перенести на другой объект или противоположную сторону здания. При этом их надежность ничуть не уменьшится.

Из каких элементов собирается конструкция?

Чтобы сделать своими руками строительные леса из труб, нужно понять, из каких элементов собирается вспомогательная конструкция. Этот перечень един для всех разновидностей лесов и включает в себя следующие пункты:

  1. Вертикальные столбы. Они берут на себя основную нагрузку и переносят ее на основание (грунт или асфальт).
  2. Горизонтальные перекладины и диагональные ребра жесткости. Наделяют каркас прочностью и жесткостью.
  3. Боковые перекладины. Маленькие перемычки, образующие основание для настила.
  4. Листы основания. Образуют поверхность для передвижения рабочих. В большинстве случаев собираются из досок. Своими руками строительные леса можно сделать и цельнометаллическими, но это приведет к лишним тратам.
  5. Диагональные укосы. Планки, предотвращающие опрокидывание конструкции. Одна их часть упирается в леса, другая - в грунт.

Также в комплектацию лесов входят лестницы для передвижения между уровнями и перила. Они изготавливаются из материала основы. В металлическом варианте это профильная труба.

Основные параметры конструкции

При сборке строительных лесов своими руками не приходится проявлять фантазию, так как основные габариты конструкции стандартные. Учитывая особенности строения здания, составьте схематический рисунок, по которому вы будете осуществлять монтаж.

строительные леса своими руками из труб

При этом берутся во внимание следующие требования:

  • максимальная высота лесов не должна быть более 6 метров;
  • расстояние между опорными стойками - в пределах 2,0-2,5 метра;
  • ширина поверхности для передвижения рабочих - не уже 1 метра.

Основание для укладки настила устанавливается на 50 см выше уровня земли. Это требование основывается на данных о том, что лучшая производительность труда отмечается в тех случаях, когда руки работника расположены на 30 см ниже уровня груди. Второй этаж обустраивается на высоте 1,8 - 2,0 метра, а третий - 3,6 - 4,0 метра.

Необходимые для работ материалы

Разбираясь в вопросе о том, как сделать строительные леса своими руками, особое внимание обратите на перечень необходимых материалов. Для деревянных конструкций приобретают доски, а металлические изделия комплектуются из следующих элементов:

  1. Профильная труба 3х3 см длиной 150 см. Она будет использована для изготовления вертикальных стоек и перемычек.
  2. Круглая труба диаметром от 15 до 20 мм для монтажа распорок.
  3. Квадратный профиль 2,5х2,5 для сборки основания настила и перемычек.
  4. Длинные доски для сборки настила. Ширина - 5 см, длина - 2,0-2,5 метра.
  5. Материал для изготовления лестницы (любой) или готовая конструкция.

Не забывайте про крепежные элементы: саморезы, болты и гайки. Из инструмента понадобится болгарка с алмазным диском и дрель со сверлом по металлу.

Подготовка к сборке строительных лесов своими руками из дерева и металла

Перед установкой лесов особое внимание уделяется основанию. Если это рыхлый грунт, его утрамбовывают. Территорию очищают от крупного мусора и мешающих растений.

Когда работа ведется на открытом участке, устанавливаются специальные отливы. Они предназначены для отвода дождевой воды с участка и предотвращения размывания почвы. Для большей надежности в места установки вертикальных стоек укладываются доски. Они обеспечивают стабильность основания.

как сделать леса строительные своими руками

Помните! Если собранные своими руками строительные леса из профилированной трубы слегка пошатываются или имеют люфт в соединительных узлах, вероятность опрокидывания конструкции и получения травм существенно возрастает.

Технология монтажа

В начале работ нарежьте профильную и круглую трубу. Для диагональных распорок изготавливают отрезки длиной 200 см, а для горизонтальных, соединяющих боковые стороны, - 96 см. С их обоих концов отступите 8 см и сделайте небольшой надрез болгаркой.

процесс сборки строительных лесов из профильной трубы

Отмеченный участок от края и до надреза расплющите молотком. В этом месте будет осуществляться фиксация к профилю. Нарежьте трубы для вертикальных стоек. Далее своими руками строительные леса из профильной трубы собирайте по следующей технологии:

  1. Свяжите вертикальные столбы отрезками профиля. Следите за тем, чтоб они находились в строго горизонтальном положении.
  2. Горизонтальные элементы конструкции соедините стяжками, на которых будут располагаться листы настила. Приварите их к трубе через каждые 30 см.
  3. На опорных стойках и распорках сверлом по металлу сделайте отверстия под крепежные болты. Выставьте ровно стойки и закрепите на них распорки. Правильность установки стоек контролируйте строительным уровнем.

Таким образом соберите нужное количество секций и уровней. Для соединения соседних ячеек используйте переходники. Их также можно изготовить самостоятельно. Для этого сделайте несколько отрезков трубы по 10 см (используйте профиль 3х3). Проденьте в него аналогичные отрезки профиля 2,5х2,5 и соедините трубы сваркой.

монтаж лесов из профилированной трубы своими руками

На финальном этапе уложите деревянные щиты поверх горизонтальных перекладин. Надежно зафиксируйте их при помощи дрели и саморезов. Чтобы конструкция прослужила много лет, периодически проводите антикоррозийную обработку.

Подводим итоги

Мы подробно рассмотрели технологию сборки конструкций из металла. Монтаж лесов из дерева осуществляется по аналогичному принципу. Однако в данном случае вместо трубы используется брус 10х10 и доски шириной 10 см. В процессе монтажа применяются саморезы, используется лобзик или циркулярная пила.

Если вам предстоит сборка лесов более 3 уровней, не забудьте установить профильную трубу упорного укоса. Для этого в стойке сделайте отверстие для ее крепления. Другой край диагональной трубы уприте в основание. Если работа выполняется на грунте, подложите под него деревянный щит или прочный брус.

Как видно, при наличии определенных навыков совершенно не сложно собрать строительные леса своими руками. Фото готовых изделий, размещенные в нашей статье, помогут вам разобраться в технологии и выполнить работы правильно.

Строительные леса своими руками

Строительные леса повсеместно используются для проведения каких-либо инженерных работ на определенной высоте. Конструкции классифицируются не только по виду материала, используемого для монтажа, но и по способу крепления составляющих элементов. Очень часто необходимость в строительных лесах возникает при отделке фасадов частных домов, когда требуется быстро и легко передвигаться вдоль стен.

Использование деревянного материала

Такую конструкцию своими руками сделать не сложно. Чаще всего самостоятельно устанавливаются устойчивые и прочные леса рамного типа. Такая монтаж предполагает наличие прочной рамы, которой придается жесткость с помощью установки диагоналей и стоек. Строительные леса данного вида могут изготавливаться:

  1. Из дерева.
  2. Из металла.

Деревянные леса более просты при монтаже, но для обеспечения техники безопасности самостоятельно устанавливать их рекомендуется исключительно при необходимости проведения отделочных работ на небольшой высоте. К примеру, при отделке фасада дома на уровне первого этажа. Это связано с тем, что при установке конструкций большей высоты сложно обеспечить им необходимую жесткость и устойчивость.

К содержанию ↑

Видео-обзор: Строительные леса. Секреты сборки

Строительные леса. Секреты сборки

Металлические строительные леса, каркас которых изготавливается из труб и профиля, обладают рядом преимуществ в сравнении с деревянными, а именно:

  1. Более высокой прочностью, что гарантирует безопасность при проведении работ.
  2. Хорошей жесткостью, что обеспечивает комфортность при проведении работ.
  3. Простотой сборки, так как металлические компоненты фиксируются при помощи простых и надежных методов крепления.
  4. Долговечностью при хранении, а значит, возможностью многоразового использования лесов.
  5. Абсолютной пожаробезопасностью.

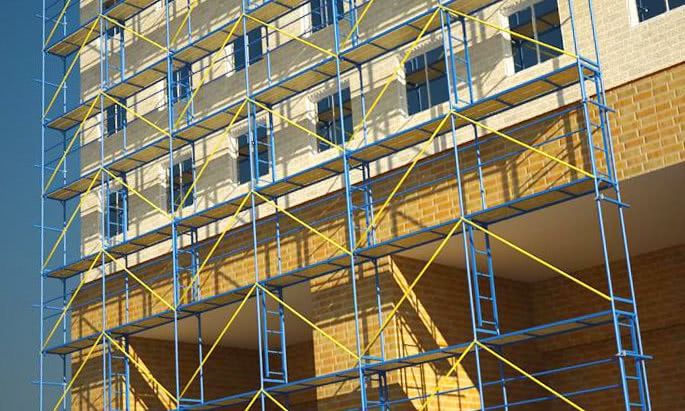

На фото представлена готовая секция. Именно из таких элементов формируется конструкция рамных строительных лесов любого размера.

Многих интересует, можно ли доверять строительным лесам, смонтированным самостоятельно. Ведь проведение работ на высоте всегда связано с опасностью, а, следовательно, при использовании конструкции должна быть гарантирована полная безопасность. В связи с этим вопрос о том, как сделать прочные строительные леса, довольно актуален.

Процесс установки рамных лесов из металлических компонентов не отличается особой сложностью, поэтому все монтажные операции могут быть проведены своими руками при наличии элементарных плотницких и металлообрабатывающих навыков. Главное, при монтаже быть предельно внимательным, а все операции выполнять качественно и не спеша.

Строительные леса рамного типа преимущественно используются для проведения работ на прямых фасадах. Они считаются абсолютно безопасными при проведении рабочих операций на высоте до 50 м. А это значительно выше, чем допускают деревянные конструкции.

Обобщенная схема конструкции рамного типа представлена ниже:

К содержанию ↑

Чтобы построить качественную и надежную конструкцию строительных лесов из металла понадобится следующее:

  • Профиль, имеющий сечение 30 х 30 мм. для установки вертикальных стоек.
  • Трубы, имеющие диаметр 15 мм. для монтажа стяжек между стойками по горизонтали и по диагонали.
  • Профиль, имеющий сечение 25 х 25 мм. для формирования опор рабочей площадки и защитного ограждения.
  • Доски, имеющие толщину около 5 см для формирования рабочей площадки.
  • Болты с гайками и шайбами для крепежа металлических компонентов.
  • Саморезы для фиксации досок.

Перед установкой строительных лесов данного типа, необходимо продумать план возведения и расположения секций. Расчет материала выполняется по готовым чертежам, которые могут быть выполнены в произвольном виде. Но при этом очень важно, чтобы в них учитывались следующие конструктивные особенности для каждой отдельной секции:

  1. Высота между ярусами: 2 м.
  2. Ширина между стойками: 1 м.
  3. Длина между стойками: 3 м.

Количество секций рассчитывается в зависимости протяженности стены и высоты дома.

К содержанию ↑

Этапы работ

Перед началом монтажа необходимо тщательно утрамбовать грунт на участке, на котором планируется возведения лесов. Желательно также обустроить водоотвод, чтобы предотвратить размывание грунта в дождливую погоду.

На первом этапе нарезаются отрезки труб с диаметром 15 мм. нужной длины и требуемого количества согласно чертежам.

С обеих сторон на концах выполняются разрезы для того, чтобы их можно было бы расплющить. Это позволит выполнить качественное соединение с вертикальными стойками, для которых используется металлический профиль.

Далее на строительной площадке выполняется разметка местоположения вертикальных стоек. Сначала в этих местах устанавливаются башмаки, а затем в них фиксируются вертикальные стойки, которые стягиваются поперечными перекладинами и диагональными раскосами в местах, указанных на чертежах.

Фиксация выполняется с помощью болтов, гаек и шайб, которые устанавливаются в предварительно просверленные отверстия. Аналогично скрепляются диагональные раскосы в местах пересечения.

После этого следует переходить к обустройству рабочей площадки из досок, которые предварительно разрезаются по размеру. Для этого с шагом не более полметра на верхние перекладины между стойками монтируется опорный профиль. К нему крепятся доски при помощи саморезов. Для обеспечения безопасности вокруг рабочей площадки обустраивается защитное заграждение. Лестница для подъема на верхний ярус лесов может быть покупной, а может быть сформирована при помощи профиля между боковыми стойками каркаса.

Металлические строительные леса могут состоять из нескольких ярусов. Такая конструкция формируется из нужного количества отдельных секций, которые свариваются между собой. Следует помнить, что в этом случае для обеспечения жесткости изделия, диагональные стяжки должны монтироваться в шахматном порядке.

ВАЖНО! Самостоятельно сделанные строительные леса, должны быть надежными, и конструкция могла выдерживать вес работающих людей, инструментов, строительных, и расходных материалов.

При малейшем сомнении в невозможности обеспечить необходимую прочность, следует отдать предпочтение покупным профессиональным изделиям.

Читайте также:

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
