Строительные леса своими руками из профильной трубы, чертежи

Сложно без лессов выполнять строительные работы, особенно, если производить их необходимо на большой высоте. Конструкция поможет безопасно взобраться на возвышение, сделать все необходимое, поставить рядом материалы, которые помогут в деле. Брать в аренду строительные лесса из профильной трубы неудобно, так как это постоянно будет тянуть средства, что некоторым может не понравиться. Как вариант, лесса можно сделать своими руками. Они будут выполнены как удобно хозяину, обеспечат возможность подниматься на желаемую высоту.

Виды лессов

Существует несколько разновидностей лессов, которые вполне можно сделать самостоятельно. Для изготовления подойдут металлические трубы, можно добавлять в конструкцию доски. Если делать все из дерева, получится гораздо дешевле металлических.  Но такие установки не смогут выдерживать значительную нагрузку, есть вероятность надлома при большом весе, установленном на них.Пример строительных лессов

По времени, каркас из металла будет выполняться дольше, но постепенно затраты на его изготовление будут перекрыты надежной службой. Если нужно конструкцию можно будет разобрать, перестроить. Кроме деревянных, имеются и другие виды лессов:

1. Хомутовые. Приоритетно, их используют для работы со зданиями, имеющими сложную конфигурацию. Собрать такие изделия проблематично, но есть вариант изгибать их, как того требует необходимость.

2. Клиновые. На них можно укладывать значительную массу.

3. Штыревые. Их достаточно просто собрать-разобрать. Они пойдут для мелких строительных работ, не требующих серьезной подготовки.

4. Рамные. Их преимущество в легкости, простоте сборки. Собрать их можно очень высокими, до 50 метров. Выдержать они смогут около 200 кг на каждый метр поверхности основания. В стройке их используют чаще всего, потому как сделать их своими руками несложно.

Важно: строительные лесса, сделанные своими руками из профильной трубы, не стоит подвергать значительным нагрузкам. Вдвоем становиться на них не рекомендуется.

Изготовление лессов

Сделать лесса из труб вовсе несложно. Для этого необходимо подобрать требуемые элементы, соединить их в правильной последовательности. Чтобы работа проходила быстрей, рекомендуется заранее приобрести и подготовить требуемые части. После нужно будет только проделать определенные действия с ними и соединить в одну конструкцию.

Материалы для изготовления лессов

Чтобы изготовить лесса, чертежи которых приведены в материале, нужны стальные стойки и рамы. Подставку для ног делают из досок. Можно сделать из алюминия, но выдержать получится меньшую нагрузку. Рекомендованная высота одной секции составляет 150 см, по ширине удобней всего делать около метра. Длина будет составлять 1,5-2 метра. По высоте, делать леса необходимо в зависимости от высоты дома.

До начала сбора конструкции, необходимо приобрести материалы для изготовления. Нужны будут:

  1. Профили длиной по 1,5 м и сечением 3х3 см. Они подойдут, чтобы сделать вертикальные грани.
  2. Трубы по диаметру 15 мм, которые послужат для сооружения распорок.
  3. Профиль для соединительных элементов. Сечение 2,5х2,5 см. На эти элементы будет осуществляться опора настила.
  4. Лестница. Можно вставить готовую, но если нет, выполнить ее можно тоже из профиля.
  5. Болты, гайки и шайбы, которыми будет закрепляться каждый элемент. Саморезы, чтобы соединить ими деревянные части.
Простые лесса

Для работы использовать нужно будет сверло, болгарку или ножовку по металлу, сварку. Соединения можно производить, делая в необходимых элементах резьбу. Земля в месте установки должна быть хорошо утрамбована, чтобы не возникало перекосов в процессе изготовления. Если работа проходит в дождь, стоит подумать над изготовлением водоотвода. Земля под лессами будет крепкой, никакой опасности для людей на высоте возникать не будет.

Важно помнить, что даже минимальное шатание в местах соединений частей приводит к сильному наклону элементов повыше и стройка может замедлиться по причине невозможности подняться на высоту. Потому все элементы должны соединяться надежно, качественно.

Сбор лессов

Схема конструкции

Собираются строительные лесса в следующем порядке:

1. Вначале необходимо нарезать заготовки: диагональные части, скрепляющие конструкцию, по 2 метра. Их нужно надрезать по краям и сплющить примерно 6-7 см. Горизонтальные элементы – по 1 метру.

2. 2 стойки, располагающиеся по вертикали, соединяются с помощью распорок. Находиться они должны строго горизонтально.

3. Горизонтальные части соединяются с помощью стяжек, на расстоянии примерно 30 см. Потом туда будут укладываться доски.

4. Соединительные части закрепляются.

5. На опорах необходимо проделать отверстия для болтов.

6. Конструкция собирается полностью, с досками. Деревянные элементы соединяются саморезами. Схемы помогут понять, что и как делать.

Имеет смысл покрыть подмости краской, чтобы они прослужили дольше. Если конструкцию планируется часто разбирать-собирать, можно соединять элементы с помощью переходников. Необходимо нарезать трубы 3х3 см по 10 см. В них вставляется кусок профиля 2,5х2,5 см и элементы свариваются.Схема строительного сооружения

Многие задумываются, стоит ли самостоятельно делать строительные лесса. С одной стороны, эта конструкция громоздкая, придется искать место для хранения всех частей. Если делать все из дерева, можно просто разобрать части, но это долго. Деревянные лесса соединяются только гвоздями, не саморезами. Доски будут целыми после работ, их можно использовать в других нуждах.

С другой стороны, если работы по строительству будут производиться часто, а высота на уровне второго этажа и дальше, здесь не обойтись без собственных лессов.

Строительные леса своими руками – как сделать из труб и дерева?

11:34, 25 сентября 2018

Советы и рекомендации Автор: admin

Леса для строительства (СЛ) – это подсобные опорные сооружения. Они применяются для монтажа стенового сайдинга и кровель, подшивки фронтонов, установки водоотводов, фасадного декора личных домов, выполнения иных мероприятий. Леса для строительства собственными руками изготовливаются из металла либо дерева. Не зависимо от материала который применяется, они состоят из следующих ключевых компонентов:

  • Стойки стоящие вертикально. Данные детали воспринимают нагрузку от конструкции и передают ее на землю.
  • Перемычки. Части сооружения, работающие для установки настила. Перемычки монтируются по обоим бокам лесов.
  • Стяжки. Бывают горизонтальными и диагональными. Они нужны чтобы придать каркасу СЛ самой большой пространственной жесткости.
  • Верхушки лестницы. Собой представляют самое простое заграждение, которое оберегает человека, выполняющего стройработы, от падения с высоты.
  • Настил. Конструкция из досок, сбиваемых между собой. Настил создает роль рабочей площадки.
  • Лестницы. Дают возможность строителям подниматься на леса и опускаться с них.
  • Упорные укосы. Ключевой элемент сооружения, предохраняющий его от опрокидывания.

Леса из дерева собрать легче. Они имеют маленький вес. Их детали фиксируются один к одному самосверлящими шурупами либо гвоздками. Но конструкции из дерева не годятся для значительных нагрузок. Снос таких лесов делается продолжительно. Их позволяется потом собирать еще пару раз для выполнения работ на высоте. Но надёжность еще раз монтируемых строений уменьшается, так как в брусьях и досках остаются отверстия от крепежных металлических изделий.

Строительные леса своими руками чертежи

СЛ из трубы стальной более надежно. Они быстренько разбираются, а потом быстро собираются, сохраняя собственные с самого начала большие характеристики прочности. Если будет необходимость их позволяется увеличивать добавочными компонентами.

Надежная конструкция из дерева – как выполнить самому?

Рамные древесные леса собираются из досок сечением 10х5, толщиной 3–5 см и бруса 10х10 см. Из инструмента требуется дисковая пила, дрель и молоток. Для крепежа деталей конструкции применяются гвозди (шурупы). Разметочные работы производятся рулеткой и пузырьковым уровнем. Доски у которых толщина 3 см предназначаются для создания жестких ребер, 5 см – для строительства настила. Чертеж лесов разрабатывается с учетом этих требований:

  • Самая большая высота сооружения – 600 см, длина – 400.
  • Самая маленькая ширина настила – 100 см.
  • Расстояние между опорными стойками конструкции – 200–250 см.

Для строительства лесов берется прекрасно высушенная древесина. На ней не разрешается наличие трещин и прочих недостатков. Все элементы из дерева отделываются растворами, предупреждающими формирование плесени и гниения. Работы начинаются с изготовления рам. По запланированной высоте СЛ обрезаются 4-ре бруса. Полученные заготовки располагаются на ровном земельном участке. К опорным балкам (внутри) прикрепляется по два бруса длиной 360 и 400 см. Вторые закрепляются по нижнему краю опор, первые – по верхнему. В итоге получаются две рамы формы трапеции. Их увеличивают распорками. Установка последних выполняется диагонально.

Рамы поднимают с земли, ставят вертикально, объединяют (на время) боковинами. Дистанция между верхними краями опорных стоек берется 100 см, между нижними – 115 см. Уровнем исследуется точность монтажа в горизонтальном положении боковин. Изготовленный каркас совмещается в единое целое самосверлящими шурупами либо гвоздками. Применить гвозди для крепежа лучше. Их делают из мягкого металла, который при большой нагрузке не поломается, а гнется. Шурупы делают из закаленной стали, которая различается очень высокой хрупкостью

. Если на леса будут действовать переменные либо ощутимые ударные нагрузки, такой крепеж ломается. Это ведет к тому, что СЛ разваливаются.

Настил выполняется из досок. Они крепятся к поперечным верхним брускам. Монтаж досок выполняется без щелей – чем плотнее они будут лежать, тем лучше выйдет конструкция. По обоим бокам сооружения выполняется установка дополнительных поперечин. Эти перемычки придают сооружению добавочную жесткость и делают функцию лестниц.

Железные леса – на сколько лет рассчитаны?

Конструкции из трубы стальной состоят из 2–4 секций длиной 160–200, шириной 100 и высотой 150 см. Определенное число последних зависит от длины и высоты дома. Части выполняются с металлическими либо стальными стойками. В вариантах, когда леса станут воспринимать большие нагрузки, лучше возводить их из стали. Для сборки конструкции из металла необходим сварочный аппарат, электрическую дрель, уровень, углошлифовальная машинка, элементы крепежа (болты и шурупы). Настил лесов делается из доски с обрезанными краями (рекомендованная толщина – 4 см). Опоры, поперечины, переходники и остальные части сооружения изготовливаются из круглых и профтруб сечением 1,5, 3х3 и 2,5х2,5 см.

Распорки режуться из 1,5-сантиметровых по диаметру изделий. Диагональные детали выполняются длиной 200 см, горизонтальные – 96 см. На концах труб (двухметровых) производятся надрезы. Их длина – 6 см. Потом трубные изделия в местах надрезов расплющиваются. Операция делается для облегчения соединения несущих опор-стоек и распорок.

Трубы сечением 3х3 и 2,5х2,5 см режутся на отрезки длиной 8 и 30 см исходя из этого. Из обретенных заготовок выполняются переходники – особые элементы для наращивания высоты СЛ. Отрезки меньшей длины одеваются на более длинные и свариваются между собой.

С помощью распорок и стоек установленных вертикально создаются две рамы. Их сделать очень легко – следует прикрепить распорки к стойкам спустя каждые 0,3 м длины последних. В результате получаются изделия, зрительно схожие на лестницы.

К нижним концам опор привариваются пластины размерами 7хсемь сантиметров. Они вырезаются из стали на основе листа. Пластинки не дадут возможности массивной конструкции провалиться под своей массой и весом людей, работающих на ней, в почву. Если будет необходимость под эти пластины при использовании лесов дополнительно кладутся бруски из древесины.

Сваренные рамы устанавливаются вертикально. Определяются крепежной точки диагональных распорок. В обозначенных местах электрической дрелью выполняются отверстия. В них закручиваются болты. Все детали лесов для строительства соединяются. Потом в первую очередь исследуется горизонтальность перекладин применяя уровень. Если есть наличие перекашивания части СЛ подгоняются. Эксплуатировать самодельную конструкцию с негоризонтальными перекладинами запрещено из-за ее небольшой стойкости.

Изготовление настила и покраска сооружения из труб

Настил металлических лесов выполняется из досок. Они ложатся поперек либо вдоль части. В первом варианте древесные заготовки закрепляются к трубам, которые монтируются по обоим бокам лесов (крепление делается болтами). В продольном направлении позволяется ложить доски длиной более 200 см. Они сбиваются в один настил (без щелей) и усиливаются от прогиба поперечными брусками. Последние устанавливаются снизу досок.

На торцах настила устанавливается П-образный профиль из металла. Его ширина – 1,7–2 см. Профиль обрезается по размеру настила и крепится к последнему самосверлящими шурупами. Подобная конструкция исключает возможность сдвига досок.

Леса из профильной трубы применяются неоднократно. Они без трудностей разбираются и собираются если потребуется. Чтобы увеличить эксплутационный срок, рекомендуется красить СЛ. Покраска делается по примитивной схеме:

  • все детали лесов тщательно ошкуриваются;
  • поверхности металла обеспыливаются;
  • трубы загрунтовываются.

После высушивания грунта выполняется окрашивание. На дощатый настил будет лучше нанести слой краски, заранее отделав древесину дезинфицирующим составом.

Как сделать Строительные леса Своими руками За 2 часа Из подручных материалов

Строительные леса своими руками из труб

Во время ремонта и утепления фасадов многоэтажных зданий выполнять работы приходится на большой высоте. Лестница в этом случае неудобна, да и не всегда можно найти изделие достаточной длины. В таких ситуациях используются строительные леса. Своими руками смастерить и собрать конструкцию достаточно просто. Нужно лишь выбрать ее тип и приобрести все необходимые материалы. Детальнее эту тему мы раскрыли в нашей статье.

Что собой представляют строительные леса?

Строительными лесами называют временные конструкции, позволяющие строителям безопасно передвигаться на большой высоте и иметь под рукой запас необходимых материалов и инструментов.

Используются такие сооружения как внутри помещений, так и снаружи. Последний вариант наиболее распространен и применяется для отделки фасада и во время проведения монтажных работ.

строительные леса из досок

По внешнему виду леса напоминают своеобразную паутину, обволакивающую здание, которая позволяет строителям передвигаться при выполнении работ без угрозы для жизни.

Временную конструкцию можно приобрести в готовом виде, однако это оправдано лишь при условии ведения масштабного строительства. Когда необходимо произвести работы на фасаде частного строения, лучше сделать строительные леса своими руками. Это позволит существенно снизить траты.

Основные виды строительных лесов

Вспомогательные конструкции отличаются по материалу изготовления и по способу крепления элементов. Изготавливают их из дерева, металла или одновременно из обоих материалов.

строительные леса из профильной трубы

В зависимости от метода фиксации основных функциональных элементов различают следующие виды:

  1. Клиновые. Элементы скрепляются методом клиновой фиксации. Такие конструкции используются в тех случаях, когда в процессе работ применяются тяжеловесные грузы и оборудование.
  2. Рамные. Выполнены на основе жесткой и прочной рамы. Подобные разновидности идеально подходят для частного строительства, так как считаются самыми экономичными. Рамные строительные леса своими руками собрать проще всего. Один квадратный метр подобного сооружения способен выдержать до 200 кг веса.
  3. Хомутовые. Считаются профессиональным оборудованием, которое позволяет выполнять работы на фасадах сложной конфигурации.
  4. Штыревые. Секции скрепляются при помощи штырей и отверстий для них. Это крепление позволяет максимально быстро собирать и разбирать леса.

Самостоятельно изготовить можно простейшие варианты. А вот материал, из которого они будут сделаны, выбирают в зависимости от назначения и условий эксплуатации изделия.

Дерево или металл?

Для одноразового применения можно собрать конструкцию из дерева. В этом случае вам придется высчитывать вес поднимаемых на высоту материалов, так как доски могут не выдержать большую нагрузку. Кроме того, деревянные леса не рекомендуется использовать в работах, которые ведутся выше 2-го этажа.

технология монтажа строительных лесов своими руками

Для многоразового применения лучше собрать своими руками строительные леса из профильной трубы. Эта работа обойдется немного дороже, но вам не придется переживать о надежности и долговечности сооружения.

В ходе фасадных работ можно без опаски увеличивать количество ярусов, задействуя все большую площадь. При необходимости леса можно разобрать и перенести на другой объект или противоположную сторону здания. При этом их надежность ничуть не уменьшится.

Из каких элементов собирается конструкция?

Чтобы сделать своими руками строительные леса из труб, нужно понять, из каких элементов собирается вспомогательная конструкция. Этот перечень един для всех разновидностей лесов и включает в себя следующие пункты:

  1. Вертикальные столбы. Они берут на себя основную нагрузку и переносят ее на основание (грунт или асфальт).
  2. Горизонтальные перекладины и диагональные ребра жесткости. Наделяют каркас прочностью и жесткостью.
  3. Боковые перекладины. Маленькие перемычки, образующие основание для настила.
  4. Листы основания. Образуют поверхность для передвижения рабочих. В большинстве случаев собираются из досок. Своими руками строительные леса можно сделать и цельнометаллическими, но это приведет к лишним тратам.
  5. Диагональные укосы. Планки, предотвращающие опрокидывание конструкции. Одна их часть упирается в леса, другая — в грунт.

Также в комплектацию лесов входят лестницы для передвижения между уровнями и перила. Они изготавливаются из материала основы. В металлическом варианте это профильная труба.

Основные параметры конструкции

При сборке строительных лесов своими руками не приходится проявлять фантазию, так как основные габариты конструкции стандартные. Учитывая особенности строения здания, составьте схематический рисунок, по которому вы будете осуществлять монтаж.

строительные леса своими руками из труб

При этом берутся во внимание следующие требования:

  • максимальная высота лесов не должна быть более 6 метров;
  • расстояние между опорными стойками — в пределах 2,0-2,5 метра;
  • ширина поверхности для передвижения рабочих — не уже 1 метра.

Основание для укладки настила устанавливается на 50 см выше уровня земли. Это требование основывается на данных о том, что лучшая производительность труда отмечается в тех случаях, когда руки работника расположены на 30 см ниже уровня груди. Второй этаж обустраивается на высоте 1,8 — 2,0 метра, а третий — 3,6 — 4,0 метра.

Необходимые для работ материалы

Разбираясь в вопросе о том, как сделать строительные леса своими руками, особое внимание обратите на перечень необходимых материалов. Для деревянных конструкций приобретают доски, а металлические изделия комплектуются из следующих элементов:

  1. Профильная труба 3х3 см длиной 150 см. Она будет использована для изготовления вертикальных стоек и перемычек.
  2. Круглая труба диаметром от 15 до 20 мм для монтажа распорок.
  3. Квадратный профиль 2,5х2,5 для сборки основания настила и перемычек.
  4. Длинные доски для сборки настила. Ширина — 5 см, длина — 2,0-2,5 метра.
  5. Материал для изготовления лестницы (любой) или готовая конструкция.

Не забывайте про крепежные элементы: саморезы, болты и гайки. Из инструмента понадобится болгарка с алмазным диском и дрель со сверлом по металлу.

Подготовка к сборке строительных лесов своими руками из дерева и металла

Перед установкой лесов особое внимание уделяется основанию. Если это рыхлый грунт, его утрамбовывают. Территорию очищают от крупного мусора и мешающих растений.

Когда работа ведется на открытом участке, устанавливаются специальные отливы. Они предназначены для отвода дождевой воды с участка и предотвращения размывания почвы. Для большей надежности в места установки вертикальных стоек укладываются доски. Они обеспечивают стабильность основания.

как сделать леса строительные своими руками

Помните! Если собранные своими руками строительные леса из профилированной трубы слегка пошатываются или имеют люфт в соединительных узлах, вероятность опрокидывания конструкции и получения травм существенно возрастает.

Технология монтажа

В начале работ нарежьте профильную и круглую трубу. Для диагональных распорок изготавливают отрезки длиной 200 см, а для горизонтальных, соединяющих боковые стороны, — 96 см. С их обоих концов отступите 8 см и сделайте небольшой надрез болгаркой.

процесс сборки строительных лесов из профильной трубы

Отмеченный участок от края и до надреза расплющите молотком. В этом месте будет осуществляться фиксация к профилю. Нарежьте трубы для вертикальных стоек. Далее своими руками строительные леса из профильной трубы собирайте по следующей технологии:

  1. Свяжите вертикальные столбы отрезками профиля. Следите за тем, чтоб они находились в строго горизонтальном положении.
  2. Горизонтальные элементы конструкции соедините стяжками, на которых будут располагаться листы настила. Приварите их к трубе через каждые 30 см.
  3. На опорных стойках и распорках сверлом по металлу сделайте отверстия под крепежные болты. Выставьте ровно стойки и закрепите на них распорки. Правильность установки стоек контролируйте строительным уровнем.

Таким образом соберите нужное количество секций и уровней. Для соединения соседних ячеек используйте переходники. Их также можно изготовить самостоятельно. Для этого сделайте несколько отрезков трубы по 10 см (используйте профиль 3х3). Проденьте в него аналогичные отрезки профиля 2,5х2,5 и соедините трубы сваркой.

монтаж лесов из профилированной трубы своими руками

На финальном этапе уложите деревянные щиты поверх горизонтальных перекладин. Надежно зафиксируйте их при помощи дрели и саморезов. Чтобы конструкция прослужила много лет, периодически проводите антикоррозийную обработку.

Подводим итоги

Мы подробно рассмотрели технологию сборки конструкций из металла. Монтаж лесов из дерева осуществляется по аналогичному принципу. Однако в данном случае вместо трубы используется брус 10х10 и доски шириной 10 см. В процессе монтажа применяются саморезы, используется лобзик или циркулярная пила.

Если вам предстоит сборка лесов более 3 уровней, не забудьте установить профильную трубу упорного укоса. Для этого в стойке сделайте отверстие для ее крепления. Другой край диагональной трубы уприте в основание. Если работа выполняется на грунте, подложите под него деревянный щит или прочный брус.

Как видно, при наличии определенных навыков совершенно не сложно собрать строительные леса своими руками. Фото готовых изделий, размещенные в нашей статье, помогут вам разобраться в технологии и выполнить работы правильно.

Как сделать строительные леса из профильной трубы (дерева) своими руками: виды, монтаж

Перекрытия и сваи

Многие работы при строительстве, обслуживании и ремонте частных домов приходится осуществлять на высоте. Облегчить и сделать процесс выполнения подобных мероприятий более безопасным позволяют строительные леса, которые несложно приобрести в готовом виде либо собрать своими руками. Самостоятельно такие конструкции изготавливаются из профильных труб или из деревянных элементов по достаточно простым схемам.

1

Основные элементы лесов из дерева и металла

Строительные леса (СЛ) – это вспомогательные опорные сооружения. Они используются для монтажа стенового сайдинга и кровель, подшивки фронтонов, установки водостоков, декорирования фасадов частных домов, выполнения других мероприятий. Строительные леса своими руками делаются из дерева или металла. Вне зависимости от используемого материала, они состоят из следующих основных элементов:

  • Вертикальные стойки. Эти детали воспринимают нагрузку от конструкции и передают ее на землю.
  • Перемычки. Части сооружения, служащие для монтажа настила. Перемычки устанавливаются по бокам лесов.
  • Стяжки. Бывают горизонтальными и диагональными. Они необходимы для придания каркасу СЛ максимальной пространственной жесткости.
  • Перила. Представляют собой простейшее ограждение, которое защищает человека, выполняющего стройработы, от падения с высоты.
  • Настил. Конструкция из досок, сбиваемых между собой. Настил выполняет функцию рабочей площадки.
  • Лестницы. Позволяют строителям подниматься на леса и спускаться с них.
  • Упорные укосы. Важный элемент сооружения, предохраняющий его от опрокидывания.

Леса из дерева собрать проще. Они имеют небольшой вес. Их детали крепятся друг к другу саморезами либо гвоздями. Но деревянные конструкции не годятся для серьезных нагрузок. Демонтаж таких лесов выполняется долго. Их разрешается впоследствии собирать еще несколько раз для выполнения высотных работ. Но прочность повторно монтируемых сооружений снижается, так как в брусьях и досках остаются отверстия от метизов.

СЛ из профильной трубы намного надежнее. Они быстро разбираются, а затем оперативно собираются, сохраняя свои изначально высокие прочностные характеристики. При необходимости их разрешается наращивать дополнительными элементами.

2

Разновидности сооружений и их эксплуатационные характеристики

Все строительные леса делят на несколько типов в зависимости от конструкции и используемых для их сборки крепежных элементов. Существуют следующие виды описываемых сооружений:

  • Рамные.
  • Штыревые.
  • Клиновые.
  • Подвесные.
  • Хомутовые.

Рамные конструкции – прочные и долговечные в эксплуатации. Их делают из металлических деталей с небольшим весом (например, из алюминиевых труб). Такие строительные леса располагают несколькими вертикальными рамами, которые усиливаются с помощью распорок. Нередко их оснащают колесиками для быстрого перемещения конструкции вдоль обрабатываемой поверхности (стены дома, фронтона).

Штыревые леса – неповоротливые и тяжелые. Считаются самыми устойчивыми и прочными. Собираются из металлических труб, соединяемых в единую конструкцию гнездовыми запорными элементами и сваркой (с ее помощью к сооружению приваривают изогнутые куски арматурных прутьев). Штыревые СЛ рекомендованы для выполнения кирпичной (каменной) кладки, так как они без проблем выдерживают большой вес используемых материалов.

Клиновые леса являются мобильными и достаточно прочными. Они объединяют в себе достоинства штыревых и рамных сооружений. Достигается это посредством использования специальных крепежей-держателей, представляющих собой особые фланцы с прорезями. Клиновые СЛ оптимальны для монтажа сложных фасадов и их обслуживания.

Подвесные конструкции, называемые домашними умельцами люльками, используются при отделке стен плиткой и другими видами облицовочных материалов, для мытья фасадных окон. Они не очень функциональны, чего не скажешь о хомутовых конструкциях. Последние признаются экспертами универсальными сооружениями. Сделать хомутовые строительные леса совсем непросто. Зато с их помощью можно будет обрабатывать (декорировать, ремонтировать) здания самой сложной и необычной конфигурации. Такие сооружения в случае потребности легко меняют свою форму по вертикали и горизонтали.

3

Надежная конструкция из дерева – как сделать самому?

Рамные деревянные леса собираются из досок сечением 10х5, толщиной 3–5 см и бруса 10х10 см. Из инструмента требуется дисковая пила, дрель и молоток. Для крепления деталей конструкции используются гвозди (саморезы). Разметочные работы выполняются рулеткой и строительным уровнем. Доски толщиной 3 см предназначены для создания ребер жесткости, 5 см – для возведения настила. Чертеж лесов разрабатывается с учетом таких требований:

  • Максимальная высота сооружения – 600 см, длина – 400.
  • Минимальная ширина настила – 100 см.
  • Расстояние между опорными стойками конструкции – 200–250 см.

Для строительства лесов берется хорошо высушенная древесина. На ней не допускается наличие трещин и других дефектов. Все деревянные элементы обрабатываются растворами, предупреждающими развитие плесени и гниения. Работы начинаются с изготовления рам. По запланированной высоте СЛ обрезаются четыре бруса. Полученные заготовки размещаются на ровном участке земли. К опорным балкам (изнутри) прикрепляется по два бруса длиной 360 и 400 см. Вторые фиксируются по нижнему краю опор, первые – по верхнему. В итоге получаются две рамы трапециевидной формы. Их усиливают распорками. Установка последних осуществляется по диагонали.

Рамы поднимают с земли, ставят вертикально, соединяют (временно) боковинами. Дистанция между верхними краями опорных стоек берется 100 см, между нижними – 115 см. Уровнем проверяется точность монтажа по горизонтали боковин. Сделанный каркас соединяется в одно целое саморезами либо гвоздями. Использовать гвозди в качестве крепежа предпочтительнее. Они изготавливаются из мягкого металла, который при сильной нагрузке не ломается, а сгибается. Саморезы производят из закаленной стали, которая отличается повышенной хрупкостью. Если на леса будут действовать переменные либо ощутимые ударные нагрузки, такой крепеж ломается. Это приводит к тому, что СЛ разваливаются.

Настил делается из досок. Они прикрепляются к поперечным верхним брускам. Монтаж досок производится без зазоров – чем плотнее они будут лежать, тем надежнее получится конструкция. По бокам сооружения осуществляется установка добавочных поперечин. Эти перемычки придают сооружению дополнительную жесткость и выполняют функцию лестниц.

4

Металлические леса – на сколько лет рассчитаны?

Конструкции из профильной трубы состоят из 2–4 секций длиной 160–200, шириной 100 и высотой 150 см. Конкретное число последних зависит от высоты и длины дома. Секции делаются с алюминиевыми либо стальными стойками. В случаях, когда леса станут воспринимать серьезные нагрузки, лучше строить их из стали. Для сборки металлической конструкции нужен сварочный агрегат, электродрель, уровень, болгарка, крепежные элементы (болты и саморезы). Настил лесов изготавливается из обрезной доски (рекомендуемая толщина – 4 см). Опоры, поперечины, переходники и другие части сооружения делаются из круглых и профильных труб сечением 1,5, 3х3 и 2,5х2,5 см.

Распорки нарезаются из 1,5-сантиметровых по диаметру изделий. Диагональные детали делаются длиной 200 см, горизонтальные – 96 см. На концах труб (двухметровых) производятся надрезы. Их длина – 6 см. После этого трубные изделия в местах надрезов расплющиваются. Операция выполняется для облегчения соединения несущих опор-стоек и распорок.

Трубы сечением 3х3 и 2,5х2,5 см режутся на отрезки длиной 8 и 30 см соответственно. Из полученных заготовок делаются переходники – специальные элементы для наращивания высоты СЛ. Отрезки меньшей длины надеваются на более длинные и свариваются между собой.

При помощи распорок и вертикальных стоек создаются две рамы. Сделать их несложно – следует приварить распорки к стойкам через каждые 0,3 м длины последних. В результате получаются изделия, визуально похожие на лестницы.

К нижним концам опор привариваются пластины размерами 7х7 см. Они вырезаются из листовой стали. Пластинки не позволят массивной конструкции провалиться под собственной массой и весом людей, работающих на ней, в грунт. При необходимости под эти пластины во время использования лесов дополнительно подкладываются бруски из древесины.

Сваренные рамы ставятся вертикально. Определяются точки крепления диагональных распорок. В отмеченных местах электродрелью делаются отверстия. В них вкручиваются болты. Все детали строительных лесов соединяются. После этого обязательно проверяется горизонтальность перекладин при помощи уровня. При наличии перекоса части СЛ подгоняются. Эксплуатировать самодельную конструкцию с негоризонтальными перекладинами запрещено из-за ее малой устойчивости.

5

Изготовление настила и покраска сооружения из труб

Настил металлических лесов делается из досок. Они укладываются поперек либо вдоль секции. В первом случае деревянные заготовки фиксируются к трубам, которые устанавливаются по бокам лесов (крепление выполняется болтами). В продольном направлении разрешается укладывать доски длиной более 200 см. Они сбиваются в один настил (без зазоров) и усиливаются от прогиба поперечными брусками. Последние монтируются снизу досок.

На торцах настила монтируется П-образный профиль из металла. Его ширина – 1,7–2 см. Профиль обрезается по размерам настила и фиксируется к последнему саморезами. Такая конструкция исключает вероятность сдвига досок.

Леса из профильной трубы используются многократно. Они без затруднений разбираются и собираются по мере необходимости. Чтобы продлить срок их эксплуатации, рекомендуется окрашивать СЛ. Покраска выполняется по простой схеме:

  • все элементы лесов тщательно ошкуриваются;
  • металлические поверхности обеспыливаются;
  • трубы грунтуются.

После высыхания грунта производится окрашивание. На настил из досок желательно нанести слой краски, предварительно обработав древесину антисептическим составом.

Строительные леса своими руками из труб

Во время ремонта и утепления фасадов многоэтажных зданий выполнять работы приходится на большой высоте. Лестница в этом случае неудобна, да и не всегда можно найти изделие достаточной длины. В таких ситуациях используются строительные леса. Своими руками смастерить и собрать конструкцию достаточно просто. Нужно лишь выбрать ее тип и приобрести все необходимые материалы. Детальнее эту тему мы раскрыли в нашей статье.

Что собой представляют строительные леса?

Строительными лесами называют временные конструкции, позволяющие строителям безопасно передвигаться на большой высоте и иметь под рукой запас необходимых материалов и инструментов.

Используются такие сооружения как внутри помещений, так и снаружи. Последний вариант наиболее распространен и применяется для отделки фасада и во время проведения монтажных работ.

По внешнему виду леса напоминают своеобразную паутину, обволакивающую здание, которая позволяет строителям передвигаться при выполнении работ без угрозы для жизни.

Временную конструкцию можно приобрести в готовом виде, однако это оправдано лишь при условии ведения масштабного строительства. Когда необходимо произвести работы на фасаде частного строения, лучше сделать строительные леса своими руками. Это позволит существенно снизить траты.

Основные виды строительных лесов

Вспомогательные конструкции отличаются по материалу изготовления и по способу крепления элементов. Изготавливают их из дерева, металла или одновременно из обоих материалов.

В зависимости от метода фиксации основных функциональных элементов различают следующие виды:

  1. Клиновые. Элементы скрепляются методом клиновой фиксации. Такие конструкции используются в тех случаях, когда в процессе работ применяются тяжеловесные грузы и оборудование.
  2. Рамные. Выполнены на основе жесткой и прочной рамы. Подобные разновидности идеально подходят для частного строительства, так как считаются самыми экономичными. Рамные строительные леса своими руками собрать проще всего. Один квадратный метр подобного сооружения способен выдержать до 200 кг веса.
  3. Хомутовые. Считаются профессиональным оборудованием, которое позволяет выполнять работы на фасадах сложной конфигурации.
  4. Штыревые. Секции скрепляются при помощи штырей и отверстий для них. Это крепление позволяет максимально быстро собирать и разбирать леса.

Самостоятельно изготовить можно простейшие варианты. А вот материал, из которого они будут сделаны, выбирают в зависимости от назначения и условий эксплуатации изделия.

Дерево или металл?

Для одноразового применения можно собрать конструкцию из дерева. В этом случае вам придется высчитывать вес поднимаемых на высоту материалов, так как доски могут не выдержать большую нагрузку. Кроме того, деревянные леса не рекомендуется использовать в работах, которые ведутся выше 2-го этажа.

Для многоразового применения лучше собрать своими руками строительные леса из профильной трубы. Эта работа обойдется немного дороже, но вам не придется переживать о надежности и долговечности сооружения.

В ходе фасадных работ можно без опаски увеличивать количество ярусов, задействуя все большую площадь. При необходимости леса можно разобрать и перенести на другой объект или противоположную сторону здания. При этом их надежность ничуть не уменьшится.

Из каких элементов собирается конструкция?

Чтобы сделать своими руками строительные леса из труб, нужно понять, из каких элементов собирается вспомогательная конструкция. Этот перечень един для всех разновидностей лесов и включает в себя следующие пункты:

  1. Вертикальные столбы. Они берут на себя основную нагрузку и переносят ее на основание (грунт или асфальт).
  2. Горизонтальные перекладины и диагональные ребра жесткости. Наделяют каркас прочностью и жесткостью.
  3. Боковые перекладины. Маленькие перемычки, образующие основание для настила.
  4. Листы основания. Образуют поверхность для передвижения рабочих. В большинстве случаев собираются из досок. Своими руками строительные леса можно сделать и цельнометаллическими, но это приведет к лишним тратам.
  5. Диагональные укосы. Планки, предотвращающие опрокидывание конструкции. Одна их часть упирается в леса, другая — в грунт.

Также в комплектацию лесов входят лестницы для передвижения между уровнями и перила. Они изготавливаются из материала основы. В металлическом варианте это профильная труба.

Основные параметры конструкции

При сборке строительных лесов своими руками не приходится проявлять фантазию, так как основные габариты конструкции стандартные. Учитывая особенности строения здания, составьте схематический рисунок, по которому вы будете осуществлять монтаж.

При этом берутся во внимание следующие требования:

  • максимальная высота лесов не должна быть более 6 метров;
  • расстояние между опорными стойками — в пределах 2,0-2,5 метра;
  • ширина поверхности для передвижения рабочих — не уже 1 метра.

Основание для укладки настила устанавливается на 50 см выше уровня земли. Это требование основывается на данных о том, что лучшая производительность труда отмечается в тех случаях, когда руки работника расположены на 30 см ниже уровня груди. Второй этаж обустраивается на высоте 1,8 — 2,0 метра, а третий — 3,6 — 4,0 метра.

Необходимые для работ материалы

Разбираясь в вопросе о том, как сделать строительные леса своими руками, особое внимание обратите на перечень необходимых материалов. Для деревянных конструкций приобретают доски, а металлические изделия комплектуются из следующих элементов:

  1. Профильная труба 3х3 см длиной 150 см. Она будет использована для изготовления вертикальных стоек и перемычек.
  2. Круглая труба диаметром от 15 до 20 мм для монтажа распорок.
  3. Квадратный профиль 2,5х2,5 для сборки основания настила и перемычек.
  4. Длинные доски для сборки настила. Ширина — 5 см, длина — 2,0-2,5 метра.
  5. Материал для изготовления лестницы (любой) или готовая конструкция.

Не забывайте про крепежные элементы: саморезы, болты и гайки. Из инструмента понадобится болгарка с алмазным диском и дрель со сверлом по металлу.

Подготовка к сборке строительных лесов своими руками из дерева и металла

Перед установкой лесов особое внимание уделяется основанию. Если это рыхлый грунт, его утрамбовывают. Территорию очищают от крупного мусора и мешающих растений.

Когда работа ведется на открытом участке, устанавливаются специальные отливы. Они предназначены для отвода дождевой воды с участка и предотвращения размывания почвы. Для большей надежности в места установки вертикальных стоек укладываются доски. Они обеспечивают стабильность основания.

Помните! Если собранные своими руками строительные леса из профилированной трубы слегка пошатываются или имеют люфт в соединительных узлах, вероятность опрокидывания конструкции и получения травм существенно возрастает.

Технология монтажа

В начале работ нарежьте профильную и круглую трубу. Для диагональных распорок изготавливают отрезки длиной 200 см, а для горизонтальных, соединяющих боковые стороны, — 96 см. С их обоих концов отступите 8 см и сделайте небольшой надрез болгаркой.

Отмеченный участок от края и до надреза расплющите молотком. В этом месте будет осуществляться фиксация к профилю. Нарежьте трубы для вертикальных стоек. Далее своими руками строительные леса из профильной трубы собирайте по следующей технологии:

  1. Свяжите вертикальные столбы отрезками профиля. Следите за тем, чтоб они находились в строго горизонтальном положении.
  2. Горизонтальные элементы конструкции соедините стяжками, на которых будут располагаться листы настила. Приварите их к трубе через каждые 30 см.
  3. На опорных стойках и распорках сверлом по металлу сделайте отверстия под крепежные болты. Выставьте ровно стойки и закрепите на них распорки. Правильность установки стоек контролируйте строительным уровнем.

Таким образом соберите нужное количество секций и уровней. Для соединения соседних ячеек используйте переходники. Их также можно изготовить самостоятельно. Для этого сделайте несколько отрезков трубы по 10 см (используйте профиль 3х3). Проденьте в него аналогичные отрезки профиля 2,5х2,5 и соедините трубы сваркой.

На финальном этапе уложите деревянные щиты поверх горизонтальных перекладин. Надежно зафиксируйте их при помощи дрели и саморезов. Чтобы конструкция прослужила много лет, периодически проводите антикоррозийную обработку.

Подводим итоги

Мы подробно рассмотрели технологию сборки конструкций из металла. Монтаж лесов из дерева осуществляется по аналогичному принципу. Однако в данном случае вместо трубы используется брус 10х10 и доски шириной 10 см. В процессе монтажа применяются саморезы, используется лобзик или циркулярная пила.

Если вам предстоит сборка лесов более 3 уровней, не забудьте установить профильную трубу упорного укоса. Для этого в стойке сделайте отверстие для ее крепления. Другой край диагональной трубы уприте в основание. Если работа выполняется на грунте, подложите под него деревянный щит или прочный брус.

Как видно, при наличии определенных навыков совершенно не сложно собрать строительные леса своими руками. Фото готовых изделий, размещенные в нашей статье, помогут вам разобраться в технологии и выполнить работы правильно.

Как изготовить строительные леса своими руками из профильной трубы?

Любые работы, связанные с высотой, подразумевают использование специальных средств или конструкций, позволяющих человеку добраться до необходимого места, чтобы решить поставленные задачи. Металлические леса, в таких ситуациях, являются наиболее уместным, удобным, безопасным и эффективным вариантом. Обычно люди приобретают их или берут на время – в аренду. Но что делать, если подобная возможность отсутствует? Необходимость в проведении высотных работ есть, а получить в свое распоряжение инвентарные конструкции нет?

Выход один – изготовить металлические леса своими руками, которые пригодятся в постройке чего-либо, или в проведении других видов высотных работ.

Что потребуется для работы: инструмент и материалы

Чтобы приступить к изготовлению высотных лесов из металла своими руками, необходимо будет позаботиться о наличии следующего инструмента:

  • Дрель. Требуется для сверления отверстий в металлических элементах.
  • Болгарка. Будет нужна, чтобы подгонять заготовки под заданные размеры.
  • Уровень и рулетка. Для выставления конструкции и замеров.
  • Ножовка. Если нет диска по дереву, чтобы пилить древесину, используемую в качестве настилов.
  • Сварочный аппарат. Потребуется проведение и таких работ.
  • Молот.

Главная проблема может возникнуть именно в сварке. Так как не все люди имеют соответствующий опыт в этой профессии. Если его нет, то рекомендуется попросить помочь более опытного знакомого.

Следующий этап – подготовка расходных материалов. Для изготовления стальных лесов собственными силами нужно иметь в распоряжении:

  • Саморезы и болты, которые будут использоваться в качестве съемного или окончательного крепежа.
  • Обрезная доска, толщиной в 40-50 мм — для изготовления настила.
  • Стальные трубы.
  • Краска по металлу, чтобы защитить конструкцию.
  • Листовой металл.

Трубы из металла нужно будет приобрести 3 размеров:

  • Для стоек лучше всего использовать профильную трубу квадратного сечения. Длина – 1.5 метра. Сечение – 30 на 30 мм.
  • Для распорок – обычный круглый вариант с диаметром в 15 мм.
  • Для изготовления переходников – профильная труба 25 на 25 мм.

Количество материала следует подбирать, исходя из числа требуемых секций. В этом случае очень важно изначально подготовить чертеж, где будут указаны все размеры и элементы, что позволит сделать необходимые расчеты.

Если все необходимое есть в распоряжении, то можно приступать к следующему этапу – непосредственно изготовлению самодельных металлических лесов.

Инструкция по изготовлению одной секции

схема металлических лесов своими рукамиНачинать такие работы следует с подготовки распорок из металла. Они будут горизонтальные (большее количество) и диагональные.

Для изготовления горизонтальных распорок потребуется просто нарезать трубы диаметром в 15 миллиметров по 96 сантиметров. Временно отложить готовый материал в сторону.

Диагональные распорочные элементы нарезаются по 200 мм.

Дополнительно нужно будет сделать на концах таких распорок надрезы (около 6 сантиметров). И расплющить их молотом. Но не по самому надрезу, а так, чтобы он оказался сбоку.

Следующий шаг – подготовка переходников. Они будут необходимы, если планируется выставление металлических лесов в несколько ярусов:

  • Труба с сечением в 25 на 25 миллиметров нарезается по 30 сантиметров.
  • Из профильной трубы с сечением 30 на 30 мм делается такое же число отрезков по 8 сантиметров.
  • Вдевается один элемент в другой. Таким образом, чтобы наружный находился точно посередине внутреннего. Отрезки труб привариваются один к другому в таком виде.

Какое число переходников потребуется? На каждую секцию – по четыре штуки, если планируется вертикальное наращивание конструкции. Для верхней части всей системы переходники уже не понадобятся. То есть, если планируется изготовить четыре секции, из которых две будут размещаться на земле, а остальные сверху, то необходимо будет сделать шесть переходников, так как две стойки окажутся общими.

Теперь можно перейти к подготовке стоек. Их рекомендуется собирать в рамы:

  • Взять заготовленные горизонтальные распорки.
  • Приварить их к вертикальным стойкам (которые по полтора метра высотой и сечением 30 на 30 мм) через каждые тридцать сантиметров.

Осталось изготовить башмаки. Для этого из листового металла вырезаются квадраты – со стороной в 150 мм. В середине приваривается кусок профильной трубы с сечением 25 на 25 мм. Сантиметров по пятнадцать. Башмаки будут вставляться в стойки, которые располагаются непосредственно на поверхности земли. Это позволит избежать продавливания грунта и перекоса всей конструкции.

Сборка металлических лесов

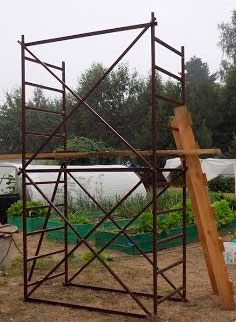

сборка металлических лесов своими рукамиЕсли все готово, то собрать одну секцию не составит особого труда:

  • Нижние стойки одеваются на башмаки.
  • Выставляются на земле параллельно друг другу.
  • Важно убедиться, что верхние горизонтальные распорки находятся в одном уровне.
  • Прикладываются диагональные распорки и делаются отметки под отверстия, которые затем просверливаются дрелью.
  • После этого вся конструкция скрепляется болтами.

Горизонтальные распорки из труб можно дополнительно собрать крест-накрест. Для этого середина каждого элемента обрабатывается молотом, чтобы она расплющилась. Просверливается отверстие и скрепляется одним болтом. Осталось подготовить настил:

  • Доски нарезаются таким образом, чтобы они были сантиметров на тридцать длиннее секции металлических лесов.
  • Скрепляются доски с помощью поперечных отрезков и саморезов. Их следует устанавливать снизу всей конструкции.
  • Количество поперечин может разниться. Но рекомендуется одну устанавливать по середине настила и еще по две — на краях. Таким образом, чтобы поперечины располагались с разных сторон от металлической распорки. Это станет гарантией того, что настил не сдвинется в одну из сторон.

Секция стальных лесов из труб готова. Теперь можно испытать ее на прочность.

Дополнительные работы

Часто такие леса используют под открытым небом. Следовательно, важно защитить материал от воздействия влаги. Сначала все металлические поверхности зашкуриваются. Затем – очищаются от пыли и обезжириваются. После этого необходимо обработать металл специальной грунтовкой и, после высыхания нанесенного слоя, покрасить.

Перед установкой конструкции очень важно обратить внимание на состояние грунта. Желательно его утрамбовать и выровнять, чтобы избавиться от необходимости использовать разнообразные подкладки.

Заключение

Важно понимать, что выполнение каких-либо работ даже на небольшой высоте связано с повышенным риском и опасностью для человека. И металлические леса, изготовленные кустарным способом, не могут гарантировать необходимый уровень безопасности. Такое производство допускается, но не рекомендуется выстраивать их выше второго этажа.

Только инвентарные строительные леса (изготовленные на производстве) гарантируют соответствие всем необходимым нормам и стандартам. Тем более, что приобрести их выгодно сегодня – не проблема. Достаточно посетить сайт компании ДИРС СТРОЙ, чтобы убедиться в этом. Мы делаем леса качественно, быстро и доступно. Они обязательно пригодятся в строительстве, отделочных работах, монтаже различных систем и оборудования.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
ЮК «Эгида-Сочи» - недвижимость.

Наш принцип – Ваша правовая безопасность и совместный успех!

2020 © Все права защищены.
