Лестница на косоурах своими руками – Деревянная лестница своими руками: чертежи и пошаговая инструкция для сборки и изготовления лестниц на металлическом каркасе, косоурах и бетонных маршах

расчет и как сделать своими руками

Деревянная лестница на косоурах считается наиболее простой конструкцией для самостоятельного изготовления. Однако и ее изготовление имеет множество нюансов, несоблюдение которых может привести к хрупкости конструкции. Потому перед началом сооружения лестницы с такими крепежами, важно изучить виды изделий, а также технологию их создания.

Особенности устройства

Косоуры представляют собой деревянные балки, расположенные по краям лестницы. Нижняя часть этих балок имеет ровную форму, а верхняя прорезана в виде зигзага. Особенностью деревянных лестниц с косоурами является то, что именно на эти боковые балки устанавливаются ступени. При этом проступи часто идут внахлест, выпирая за пределы косоуров.

Косоуры могут сооружаться из таких материалов:

  • Бетон. Создание конструкции весьма трудоемкое. Оно предполагает выкладку опалубки, которая является черновым вариантом деревянной лестницы. Впоследствии в опалубку заливается бетонный раствор;
  • Металл. Изготовление косоуров из этого материала предполагает использование специальных инструментов, для резки и сваривания металла;
  • Древесина. Для изготовления опорных элементов используется минимальный набор обычных столярных инструментов.

Материал для создания косоуров подбирается под ступени и поручни лестницы. При этом чаще всего опорные элементы изготавливаются из древесины.

Технические требования

При изготовлении лестницы на косоурах следует учитывать такие технические требования:

  • Монтаж лестницы может производиться под углом в 20-750. При этом оптимальным углом подъема является 40-450;
  • Одномаршевые конструкции должны включать в себя не более 18 ступеней;
  • Все ступени должны иметь одинаковую высоту и ширину;
  • Ширина лестницы с косоурами не должна быть менее 0,8 м;
  • Длина проступи не может составлять менее 20 см. Оптимальной величиной является 25-30 см;
  • Высота ступеней должна составлять 15-20 см;
  • Лестничные конструкции с косоурами, которые имеют более 3 ступеней, должны оснащаться перилами, высотой не менее 0,9 м.
Деревянная лестница на косоурах
Оптимальным углом подъема деревянной лестницы на косоурах является 40-45 градусов

Также требования к конструкции лестницы на косоурах предполагает использование исключительно качественных пиломатериалов, а также произведение точных расчетов и правильного монтажа изделия.

Типы лестниц на косоурах

Изделия имеют несколько классификаций. Так по количеству косоуров, используемых при монтаже, лестницы бывают:

  • Одинарные. Все ступени размещаются на одном косоуре, располагаемом посередине конструкции. Поскольку нагрузка на опорный элемент в таком случае высокая, косоур изготавливается из металла;
  • Двойные. Этот типа лестниц встречается чаще всего. Опорные элементы располагаются по краям конструкции;
  • Тройные. В изделии, помимо боковых косоуров устанавливается дополнительный опорный элемент посредине проступей. Такая конструкция позволяет предупредить чрезмерный прогиб ступеней и их повреждение при размещении на них большого веса.
Деревянная лестница на косоурах
Двойная деревянная лестница на косоурах

Для лестниц с большой шириной ступеней, количество косоуров может быть больше трех.

По своей форме косоуры могут быть:

  • Гребенчатыми или зигзагообразными. Косоур такого типа сбоку имеет вид ступеней. Обычно деталь изготавливается из цельного листа древесины;
  • Кобылки. Чаще всего этот вид конструкции используется при сооружении одинарной косоурной лестницы. На каждый гребень косоура устанавливаются специальные широкие пластины или доски, именуемые кобылками. Они являются дополнительной опорой для проступи. Обычно кобылки изготавливаются для деревянных лестниц на металлических косоурах.

Деревянные конструкции со стандартной шириной ступеней чаще всего оснащаются двойными или тройными гребенчатыми косоурами. При этом сами лестницы, по своей форме могут быть маршевыми или винтовыми.

Материалы для изготовления деревянной лестницы

При подборе материала для сооружения своими руками лестницы на косоурах, стоит обратить внимание на прочность и износоустойчивость древесины. Для создания изделий может использоваться пиломатериал из таких деревьев:

  • Сосна;
  • Бук;
  • Ясень;
  • Ольха;
  • Кедр;
  • Береза;
  • Клен;
  • Лиственница;
  • Дуб.
Деревянная лестница на косоурахДля создания лестницы на косоурах можно использовать бук

Сосна и береза используются при небольшом и строго ограниченном бюджете. Материал имеет невысокие показатели прочности. Кроме того, береза остро нуждается в защитной пропитке, поскольку древесина склонна к гниению при повышенной влажности в помещении. Дубовые доски могут применяться при строительстве лестниц в капитальных домах. Причина этого в значительном весе древесины.

Выбранная древесина не должна иметь каких-либо изъянов в виде трещин, сколов, недоразвитых сучков, а также следов обитания паразитов. Доски для изготовления деталей конструкции должны быть ровными и иметь одинаковые габариты. На момент приобретения древесина должна быть полностью подготовленной к работам. Процесс подготовки включает в себя промышленную просушку пиломатериалов, а также отделку древесины защитной грунтовкой.

Необходимый инвентарь

Основными инструментами и материалом, которые используются для сооружения деревянной лестницы на косоурах своими руками, являются:

  • Древесина для создания опорных элементов. Ее толщина должна быть не менее 6 мм;
  • Готовые ступени или доски для их изготовления;
  • Карандаш и линейка-угольник, для нанесения разметок на древесину;
  • Рулетка;
  • Анкерные болты;
  • Тяжи;
  • Уровень;
  • Деревянные закругленные брусья или ламели. Из них будут сооружаться перила;
  • Электролобзик;
  • Саморезы;
  • Шуруповерт или отвертка.
Для монтажа лестницы на косоурах понадобится уровень

Также для обрезки древесины может использоваться пила, ножовка по дереву и даже болгарка. Для надежности фиксации ступеней, дополнительно может использоваться столярный клей. А при сооружении ступеней закрытого типа фиксация проступи с подступенником производится с помощью саморезов и металлических уголков.

Технология процесса монтажа

Процесс создания лестницы на косоурах включает в себя несколько последовательных этапов:

  1. Проведение предварительных замеров и расчетов.
  2. Построение чертежа будущей конструкции.
  3. Изготовление косоуров.
  4. Создание ступеней.
  5. Сборка лестницы и ее монтаж в выбранном месте.
  6. Фиксация ограждений.

Обязательным завершающим этапом работ является отделка древесины защитными пропитками и декоративными материалами.

Измерения и расчеты

Расчеты габаритов будущей лестницы следует проводить исходя из типа конструкции. Обязательно следует учитывать все технические требования, предъявляемые к изделию. Основными размерами, от которых следует опираться при проведении расчетов, являются:

  • Высота будущей лестницы. Величина является расстоянием от пола первого до второго этажей;
  • Угол наклона конструкции;
  • Ширина ступеней.

Имея эти данные легко вычислить необходимые размеры и форму всех будущих элементов конструкции. При этом стоит учитывать, что угол между ступенями, а следовательно и между зубцами гребенки, должен составлять 900. Количество ступеней определяется путем разделения общей высоты конструкции на высоту одной ступени. При этом в качестве единиц измерения используются метры.

Для удобства проведения расчета размеров, отдельных элементов деревянной лестницы на косоурах, можно воспользоваться специальными строительными интернет калькуляторами. Это позволит не только сэкономить время, но и обезопасит от возникновения возможных ошибок при вычислениях.

Построение чертежа

Для понимания геометрии будущей конструкции и принципов ее последующей сборки, перед началом работ изготавливается чертеж лестницы. Для удобства его использования, чертеж лестницы выполняется в нескольких проекциях. На получившуюся схему наносятся все просчитанные размеры деталей.

Деревянная лестница на косоурахЧертеж деревянной лестницы на косоурах

Схема является максимально удобной при соблюдении единого масштаба для всех деталей в рамках одного чертежа.

Изготовление косоуров

Для изготовления косоуров, на две одинаковые деревянные балки наносится разметка линий срезов будущих зубцов гребенки. Чтобы правильно нанести разметку, на линейке-угольнике отмечаются точки высоты и длины ступеней. Прикладывая линейку точками к краю балки, из которой будет создаваться косоур, карандашом обводится контур среза. По тому же принципу разметка наносится и на вторую балку.

По линиям разметки выполняются срезы древесины. Работа проводится с помощью электролобзика или иного подходящего инструмента.

Делаем ступени

При создании ступеней для лестницы учитывает тип будущей конструкции. Для изделия открытого типа потребуется лишь изготовление проступи. А вот у закрытой лестницы на косоурах должны присутствовать и подступенники.

Для создания ступеней используются готовые доски подходящего размера. Если таковых нет, деревянные бруски выпиливаются из цельной доски. При этом размеры проступи соответствуют длине и ширине ступени. Габариты подступенника соответствуют высоте и ширине ступени.

Размеры подступенника должны четко соответствовать этим величинам, в то время как для проступи допускаются отклонения габаритов в большую сторону. В таком случае горизонтальная часть ступеней будет слегка выпирать по бокам за пределы лестницы, и нависать над нижней ступенью. Однако превышения номинальных размеров должны составлять не более 1-1,5 см для каждой из сторон проступи.

Сборка лестницы и установка

Сборка и установка лестницы проводится в такой последовательности:

  1. Готовые косоуры выкладываются на ровном полу, на подходящем расстоянии друг от друга расстоянии. При этом возможна временная фиксация косоуров по краям с помощью тяжей. После этого зигзаги опорных элементов слегка промазываются строительным клеем, при его применении.
  2. К вертикальным линиям гребенки прикладываются подступенники. Эти элементы фиксируются на опорах при помощи саморезов.
  3. После установки всех вертикальных элементов, на горизонтальные линии гребенки укладываются проступи. Их фиксация к торцам опор выполняется на саморезы.

Когда все ступени надежно зафиксированы, лестница монтируется к полу первого и второго этажей, под соответствующим углом наклона, с помощью анкерных болтов, или иных подходящих крепежей.

Монтаж перил

В лестницах с косоурами монтаж перил производится в проступи. Для сооружения этих элементов безопасности, в начале и в конце конструкции, по обе стороны от ступеней устанавливаются опорные балясины. В каждой из проступей просверливается небольшое углубление в 1-1,5 см, диаметр которого соответствует сечению перил. Получившиеся лунки слегка промазываются строительным клеем, после чего в них, строго вертикально, вставляются перила. Чтобы их надежно углубить, ламели слегка простукиваются сверху с помощью резинового или деревянного молотка, киянки.

Смонтированные перила накрываются балкой с посверленными в ней отверстиями в соответствующих точках. Эта балка будет выполнять роль поручня. По краям она фиксируется с помощью пазов и клея в балясины.

Отделочные работы

Отделка деревянной лестницы заключается в пропитке материала защитными растворами, которые уберегут изделие от влияния перепадов влажности и температуры окружающей среды. Обычно для этих целей используется морилка или специальная грунтовка. При использовании морилки, она может слегка тонировать древесину.

Декоративная отделка производится при помощи краски или лака. Любая отделка должна наноситься тонко и несколькими слоями. В промежутках между нанесением нового декоративного слоя, поверхность обязательно шлифуется с помощью мелкозернистой наждачной бумаги. Нанесение каждого последующего декоративного слоя, или его шлифовка, возможны только после полного высыхания предыдущего покрытия.

Как сделать косоур для лестницы своими руками: определение размера, выбор материалов, порядок изготовления, фото

Практически каждый умелец знает, как сделать косоур для лестницы своими руками, и, на первый взгляд, работа не представляется сложной. Любой человек, обладающий даже базовыми навыками плотника, с легкостью сделает лестницу на чердак, крыльцо или сарай. Но, несмотря на кажущуюся легкость, изготовление лестницы очень ответственное и непростое занятие.

Строительство такой конструкции необходимо выполнять в соответствии с определенными нормами и правилами. Они разработаны специалистами с учетом физиологии человека и направлены на создание комфорта при подъеме/спуске по лестнице. Здесь важна каждая деталь: угол подъема, частота, ширина и высота ступенек. Любое отклонение от правил создает не только дискомфорт, но и становится травмоопасным для человека.

Устройство лестниц

Конструкция лестниц включает в себя:

  • косоуры;
  • проступи;
  • подступенки;
  • перила.
Чертежи лестниц на второй этаж

Для изготовления лестницы на косоурах своими руками, необходимо установить перекладины одним концом на горизонтальной поверхности, другим - на вертикальном опорном уголке или стене. В результате получится гипотенуза прямоугольного треугольника. Далее в прорези на специальные опоры кладут ступеньки из дерева или других материалов. К их торцевой части крепят подступенки, однако существуют схемы без них. В последнюю очередь монтируют ограждения.

Косоур представляет собой одну из разновидностей лестничной тетивы. К нему крепят остальные элементы лестницы. Он является основным несущим элементом конструкции, принимающим на себя всю нагрузку, создаваемую весом поднимающегося/спускающегося человека. Поэтому для изготовления косоуров очень важно выбирать надежные материалы.

В домашних условиях часто используют толстые и широкие доски из прочных сортов дерева. Идеальным материалом считается дуб, сосна, лиственница, ель, береза. Они имеют крепкие волокна, способные выдерживать большие нагрузки. Благодаря своим прочностным характеристикам, эти сорта деревьев широко используются в строительстве.

Общие требования к лестничным конструкциям и материалам

Если необходимо изготовить дома деревянную лестницу на косоурах своими руками, то в первую очередь нужно тщательно изучить нормативную документацию, ознакомиться с требованиями к маршевым конструкциям.

В зависимости от угла наклона косоура, лестничные пролеты условно делят на:

  • вспомогательные: угол от 41° до 45°;
  • внутриквартирные: угол от 36° до 40°;
  • общественные: угол от 20° до 35°.
Таблица размеров, мм
HLhbBB1b1

1600

2400

3000

1600

2400

3000

200

300

200

200

600

800

1000

500

700

900

5

7

10

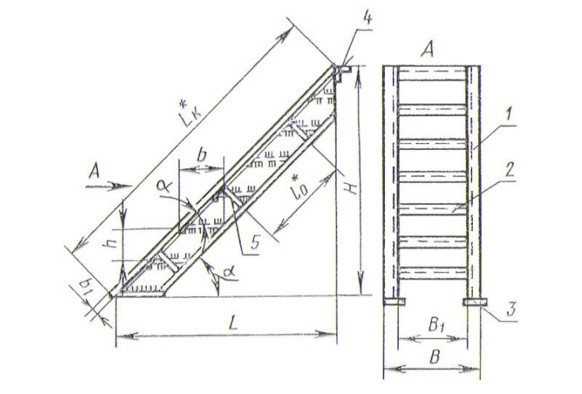

Лестничный марш
  • H - высота подъема;
  • L - длина марша;
  • h - высота подступенка;
  • b - глубина ступени;
  • B - ширина лестницы по внешним границам;
  • B1 - ширина лестницы по внутренним границам;
  • b1 - допустимый выступ ступени.

Дерево - доступный и недорогой материал, часто используемый в домашнем строительстве. Работа с ним не требует профессиональных инструментов и определенных навыков плотника. Однако от характеристик материала во многом зависит качество изделия. По этой причине к дереву применяются нижеследующие требования:

  1. Для несущих узлов лестницы используют только твердые сорта деревьев. Эти требования особенно актуальны при выборе материала для изготовления ступенек и косоуров из дерева своими руками.
  2. Влажность и кислотность не может превышать 15 % и 7 %, соответственно.
  3. Исходные материалы не должны содержать сквозных сучков, смоляных карманов, трещин.

Поверхности деревянных конструкций сначала шлифуют, затем обрабатывают натуральной олифой или покрывают несколькими слоями лака. Это позволяет продлить срок их службы.

Кроме дерева для изготовления косоуров также используется:

  • металл;
  • железобетон;
  • бетон.

Выбор материала зависит от его доступности, надежности и привлекательности для каждого конкретного случая.

Подготовка плана

Затевая ремонт дома, многие часто имеют лишь общее представление о конечном результате. И нередко уже в процессе работ замечают свои огрехи, исправить которые сложно или просто не представляется возможным. Такое происходит, когда пропускают важный этап - планирование.

Перед тем как сделать косоур для лестницы своими руками, необходимо подготовить подробный план с расчетами. При составлении проекта следует иметь в виду, что конструкция должна быть:

  • безопасной;
  • удобной;
  • надежной;
  • прочной.

Специалисты рекомендуют готовить несколько эскизов для своего проекта, что позволит выбрать оптимальный вариант. Первым обычно рисуют вид сверху с планом помещения. Он позволяет увидеть, как будет выглядеть сооружение, и оценить его эксплуатационные характеристики.

После делают чертежи с видом спереди и сбоку. Изделия отображают на чертежах только в тех проекциях, которые имеют значение для работы. При подготовке чертежей особое внимание следует уделять:

  • длине пролета;
  • углу наклона;
  • глубине и высоте ступенек.

Эти параметры влияют на удобство и безопасность лестницы. Чертежи должны быть максимально подробными, со всеми необходимыми расчетами:

Прямоугольный треугольник
  1. Длина косоура вычисляется по формуле: c² = a² + b², где с - гипотенуза (длина косоура), a - горизонтальный катет (длина), b - вертикальный катет (высота), является постоянной величиной.
  2. Если определяющим фактором является угол подъема, то длина косоура рассчитывается по следующим формулам: c = a/Sin A, c = b/cos A, где A - угол подъема марша.
  3. Комфортный размер ступенек вычисляется по формуле 2a+b, где a - высота подступенка, b - глубина проступи.
  4. Количество ступеней рассчитывается по формуле n = c/a, где n - количество ступеней, c - длина косоура, a - глубина проступи.

Необходимо также помнить, что удобной глубиной проступи является та, которая соответствует размеру ноги человека, и размер ее колеблется от 200 до 300 миллиметров.

Расчет размеров

Пример прямых косоуров своими руками для лестниц из дерева. Постоянной величиной всегда является высота, она будет нашей основой для последующих вычислений.

Стандартная высота потолков (b) равна 2500 миллиметрам или 2,5 метрам. Угол подъема (A) не должен превышать 45°, следовательно длина марша (a) не может быть меньше 2500 миллиметров, в противном случае подниматься по лестнице будет неудобно.

Косоур для лестниц своими руками
  • Оптимальным углом для лестницы считается 37°.
  • Длина косоура (c) в этом случае составляет 2500/cos 37°= 4112 миллиметра.
  • Длина марша (а) равна √3266² - 2500² = 3266 миллиметра.
  • Глубина и высота ступенек стандартная и равна 300 и 200 миллиметрам соответственно.
  • Количество ступеней составит 4112/300≈14. Но поскольку первая ступенька начинается на высоте 300 миллиметров, то общее количество ступеней составит 13 штук.

Расчет дан для лестниц с прямым профилем, но существуют еще винтовые и ломанные. Винтовую конструкцию изготовить без специального оборудования не получится. Лестницы с ломанным профилем делятся на отдельные сегменты и рассчитываются от одного яруса к другому.

Изготовление из дерева

Подготовленный чертеж дает наглядное представление, как сделать косоур для лестницы своими руками. Для работы понадобится:

  • лобзик, ножовка или циркулярная пила;
  • рулетка;
  • линейка-уголок;
  • маркер или кернер;
  • уровень, маятник;
  • угломер.

Первым делом на опорном уголке наносят отметки маркером или кернером. С помощью уровня или маятника такую же отметку переносят на пол. В совокупности они образуют горизонтальную сторону прямоугольного треугольника. От нижнего угла рулеткой отмеряют вторую сторону треугольника, и в этой точке делают отметку маркером. Подготовительный этап закончен, можно приступать к изготовлению косоура.

Косоур лестницы, виды, расчеты

На обоих концах с помощью угломера делают отметки под спилы для установки косоура в рабочее положение. Для разметки пазов под ступеньки используют линейку-уголок.

Разметки начинают наносить от одного края доски до следующего. Должны получиться своеобразные треугольники. Осталось только выпилить углы вдоль линий разметки и приложить к месту монтажа, чтобы убедиться, что все сделано верно. Тогда первый косоур можно использовать в качестве шаблона для остальных. Важно, чтобы при установке ступеней косоуры находились в одной плоскости, дабы исключить перекосы лестницы.

Изготовление из металла

Установка лестницы рядом со стеной предполагает использование одной тетивы. Однако с увеличением длины марша прочности одной доски не достаточно. В таких случаях можно сделать лестницу своими руками на одном металлическом косоуре. Жесткость металла позволит сохранить прочность всей конструкции. В качестве несущего элемента используют швеллер, металлический профиль, сваренные друг с другом листы металла.

В отличие от дерева, металл позволяет изготавливать также винтовые лестницы, не используя дорогостоящего оборудования. Для придания винтовой или другой неправильной формы лестнице, профили гнут или сваривают из отдельных секций. К верхней части косоура приваривают вертикальные стойки под ступени. Шаг и высота опор задают согласно стандартам. Сварные швы шлифуют и конструкцию покрывают защитой от коррозии.

Лестница на сварных косоурах

Заключение

Каждый умелец знает или имеет представление, как сделать косоур для лестницы своими руками. Но сам процесс изготовления требует от мастера внимательности и точных расчетов. Ошибки легче всего исправить на этапе планирования. В процессе работ следует чаще обращаться к чертежам, делать все замеры в строгом соответствии с расчетами.

Металлические лестницы на косоурах: инструкция по изготовлению

В малоэтажном частном домостроении применяются лестницы разных моделей, размеров и форм. Одними из самых популярных, как показывает практика, являются металлические лестницы на косоурах. Эти конструкции надежны, относительно просты в изготовлении, практичны и, с точки зрения эстетики, выделяются над остальным видами. Перед тем, как приступить к сборке конструкции своими руками, разберемся с разными видами косоуров.

Разновидности и особенности конструкций косоуров

Косоур – это балка, которая своими концами упирается в межэтажные перекрытия, соединяя собой верхний и нижний уровни здания. По сути, это несущий элемент лестничной конструкции, на котором лежат ступени и крепятся все части подъемной системы.

сравнение лестниц на косоуре и тетивеКонструкцию на косоуре легко отличить от системы с тетивой – несущие элементы располагаются только под ступенями

Существует несколько разновидностей косоурных лестниц, которые отличаются друг от друга количеством балок.

  • Двойные. Это две опорные балки, на которые сверху устанавливаются ступени. Часто встречаемый вариант, особенно когда лестницы изготавливаются из дерева. Кстати, очень похожа на них конструкция на тетивах. Только здесь ступени располагаются между балками в специальные пазы.
Конструкция на двух косоурахКонструкция на двух косоурах – самый популярный и простой в изготовлении вариант

Сами косоуры могут располагаться относительно ступеней строго по краям или с небольшим смещением вовнутрь.

  • Тройные. Это когда устанавливаются три несущие балки: две по краям, одна посередине. Такую конструкцию имеет смысл собирать лишь в том случае, когда длина ступеней превышает 2 м.
лестница с тремя косоурамиОчень прочная и надежная конструкция: промежуточная балка исключает прогиб ступеней с широким пролетом

И еще несколько терминов, которые используются специалистами в процессе изготовления лестниц на косоурах:

монтаж косоурной лестницыЗигзагообразная гребенка

Что касается материала, из которого собираются лестницы на косоурах, то чаще всего применяется стальная труба или швеллер. Здесь важно понимать, что оба профиля должны обладать повышенной несущей способностью, особенно это касается моделей с одним косоуром. Сама же лестница собирается при помощи электросварки, поэтому для самостоятельной работы необходимо владеть этим навыком.

Схема с двумя косоурами

Двойная конструкция определяется наличием в ней двух косоуров. Самый простой вариант – когда концы профильного металла закрепляются между двумя этажами без поворота. То есть в данном случае это прямолинейная конструкция.

Основное требование к грамотной установке косоуров – это одинаковая длина балок и точное расстояние между ними по всему продольному расположению. При этом крепление двух параллельно уложенных элементов производится к несущим элементам  верхнего и нижнего перекрытия.

двойная косоурная лестницаСхема каркаса прямой однопролетной лестницы

Сложнее с поворотной системой, когда конструкция разделяется промежуточной площадкой, и верхняя часть относительно нижней разворачивается на какой-то угол. Чаще не меньше 90°. В этом случае вопрос безопасности и прочности объекта решается дополнительным креплением косоуров или к стенам, или к опорным столбам, которые устанавливаются под площадку и верхнюю часть пролета. Однако, если грамотно рассчитать элементы системы по нагрузкам, то металлический профиль может выдержать довольно серьезный вес и без дополнительных креплений. В этой прочности и заключается основное отличие металлических лестниц от деревянных.

конструкция поворотной лестницыКонструкция поворотной лестницы. В местах поворота по углам установлены дополнительные опоры.

Самый сложный узел во всей поворотной конструкции – это переход через площадку. Здесь нужно соблюдать абсолютную точность параметров самой лестницы, которые при переходе из нижней части в верхнюю не изменяются.  Однако металлические лестницы с одним или двумя косоурами можно делать и без промежуточной площадки – можно использовать забежные ступени.

конструкция поворотной лестницыКаркас поворотной лестницы с забежными ступенями и косоурами из швеллера

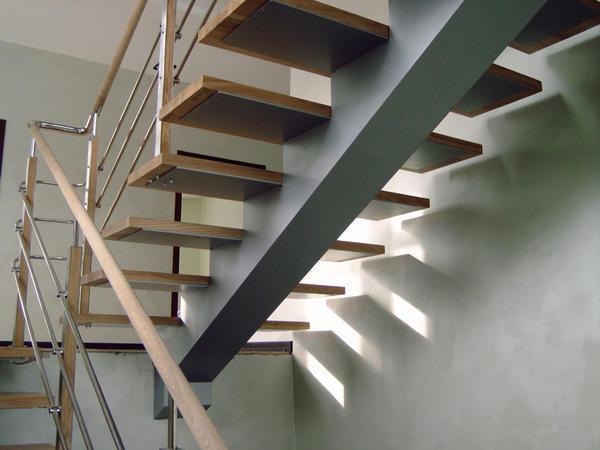

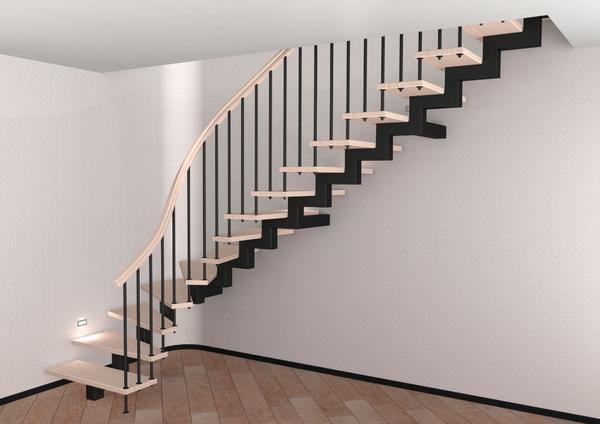

Схема с одним центральным косоуром

Это оригинальная и внешне простая конструкция требует к себе особого внимания, по сравнению с другими системами подъема. Один косоур принимает на себя весь вес марша. К тому же форма профиля должна учитывать дополнительно возникающие нагрузки на кручение. Поэтому важно правильно подобрать форму и сечение косоура. В общем случае подойдет труба сечением 150х150 мм с толщиной стенки не менее 6 мм.

косоурная лестница на швеллереЕсли сравнить по простоте монтажа лестницу на трубе и лестницу на швеллере, то последний вариант бесспорно выигрывает

Лестница на косоуре из швеллера считается удобной в проведении монтажных работ. Профиль устойчивый, его нет необходимости крутить, выставляя на межэтажные перекрытия. Укладывают швеллер на полку, которая имеет достаточную ширину, обеспечивающую жесткость и надежность установки. При этом монтаж ступеней, а точнее кобылок, также прост и удобен, что не скажешь о трубе.

Особенностью одинарных лестниц на косоурах является воздушность конструкции. К тому же появляется возможность немного сэкономить, ведь количество элементов уменьшается. Но не стоит думать, что экономия будет большой, ведь центральный косоур требует наличия площадок под ступени, к которым делаются отдельные опоры (одна или две). Они могут быть разной формы, чаще прямоугольной или треугольной с разрезом.

Крепление ступеней к металлической лестницеВарианты конструкции с 1 и 2 косоурами

Опоры устанавливаются под углом к косоуру и составляют горизонтальную плоскость для крепления ступенек. Само крепление к балке – электросварка.

Углы наклона и ступени

Оптимальный угол наклона лестницы в отношении плоскости пола должен составлять 20-45°.

расчет угла наклона лестницы20-45 градусов – это оптимальный наклон лестницы, но он может быть и иной в зависимости от планировки.

Но так как это идеальный вариант, а на практике встречаются разные ситуации, которые сильно отличаются от оптимальной, то каждый случай разбирается индивидуально. Если площадь помещения позволяет, то лучше сделать угол меньше, отчего сооружение становится более комфортным в плане передвижения по нему. Если помещения небольших размеров, тогда лестница выставляется под большим углом.

Последняя ситуация проблематичная и решается она с помощью переустановки ступеней. Здесь есть свой оптимальный вариант, когда одна ступенька нависает над другой, но при этом их проекции не совмещаются относительно друг друга. В ситуации с большим углом наклона все обстоит по-другому. Ступени будут нависать друг над другом с перехлестом в проекции. Но нельзя допускать, чтобы смещение было больше 8 см. Это заложено ГОСТом и СНиПами о лестницах.

Как точно рассчитать косоур для лестниц

В первую очередь надо определить параметры самой конструкции. Одни из них постоянные, другие можно варьировать.

  • H – высота потолков;
  • h2 – высота лестницы;
  • L – длина проекции на полу;
  • h – высота подступени;
  • l – глубина ступени;
  • n – количество ступенек;
  • L1 – длина проема на верхнем этаже.

По строительным стандартам принято, что величина «h2» не должна быть меньше 2 м, «l» варьируется в диапазоне 25-30 см, «h» – в пределах 12-25 см.

Из всех обозначенных величин параметр «H» является постоянной величиной и определяется проектом здания. Все остальные размерные показатели подгоняются под габариты пространства.

расчет конструкции лестницыПри расчете параметров конструкции нужно быть очень внимательным, так как от этого зависит надежность лестницы.

Расчет количества ступеней

Вводные данные:

Количество ступеней – это Н/h=300:18=16. Но необходимо понимать, что последняя верхняя ступень – это пол верхнего этажа, поэтому к косоуру надо будет крепить 15 ступеней.

Расчет длины косоура

Зная количество ступеней, можно вывести длину проекции лестничного марша, для чего определяется глубина ступенек. К примеру, она равна 28 см. Теперь проводится следующая математическая выкладка: 28х15=4,2 м. Это и есть значение показателя «L».

Когда есть размер высоты потолков, есть длина проекции лестницы, остается по теореме Пифагора определить длину косоура.

H²+L²=P², где Р – длина лестницы.

3²+4,2²=26,64 – это Р². Значит, Р=5,16 м. Это и есть длина косоура, необходимого для сооружения лестничного марша по заданным параметрам.

параметры косоурной лестницыПри расчете параметров лестницы нужно придерживаться теоремы Пифагора.

Онлайн-калькулятор

Для удобства мы сделали подборку онлайн-калькуляторов лестниц, с помощью которых вы сможете самостоятельно рассчитать все параметры конструкции, а также номенклатуру и количество необходимого материала.

Инструкция по установке лестницы на косоурах

Размеры сооружения известны, можно приступать к проведению монтажных работ. Вот основные этапы этого процесса.

  1. Швеллер, труба или двутавр подрезаются по расчетной длине косоура.
  2. По нему равномерно распределяются места установки ступенек с учетом расчетного количества и параметров.
  3. Производится установка и крепление кобылок.
  4. Монтаж косоура по месту.
  5. Установка ступеней.

Монтаж каркаса ступеней своими руками

Начать надо с установки кобылок. Обычно для лестниц такого типа подставки изготавливаются из уголка с шириной полки до 40 мм. Отрезок этого профиля необходимо согнуть под прямым углом. При этом строго выдерживаются размеры горизонтальной и вертикальной его части. В нашем примере соответственно 28 и 18 см.

двойная косоурная лестницаПри монтаже двойной косоурной лестнице начинать нужно с приваривания подставок к одному швеллеру, а затем намечают место крепления на втором и приваривают его.

Кобылки привариваются электросваркой по местам, которые были определены в процессе проведения расчета. Если в конструкции лестницы присутствует два косоура, то сначала крепление подставок производится на один из них, затем второй швеллер прикладывается к первому, за счет чего определяются точные места установки кобылок на втором. Если расстояние между двумя несущими балками большое, то рекомендуется между ними на уровне монтажа кобылок установить поперечные профили (уголки), которые увеличат жесткость и надежность всей лестничной конструкции.

Это самый простой каркас для ступенек, который можно быстро сделать своими руками. Существует большое количество разновидностей подставок, которые изготавливаются из труб, железного листа, стальной арматуры и других профилей.

В конструкции с одним косоуром можно использовать кобылки в виде вертикально установленного профиля на уровне внешнего края ступени. Его высота будет равна высоте подступени. При этом сам каркас одной стороной устанавливается на эту подставку, а противоположной на косоур. На фото ниже этот вариант показан. Необходимо уточнить, что такая конструкция возможна лишь в том случае, если под ступени устанавливается именно металлический каркас.

металлический каркас лестницыПодобный вариант монтажа допустим только для лестниц с металлическим каркасом.

Установка ступеней

Что касается крепления ступеней, то все будет зависеть от того, из какого материала они изготавливаются. Если это древесина, то проще всего крепление провести на саморезы или болты. В обоих случаях придется в кобылках или в каркасе сделать отверстия под крепеж.

  1. Если в качестве крепежного изделия используются саморезы, то выбирать их надо по длине чуть меньше толщины ступени. Вкручивают их в древесину с нижней стороны, при этом рекомендуется подложить под шляпку крепежа резиновую прокладку и широкую шайбу.
  2. Если используются болты, то в первую очередь определяется место крепления именно на ступенях. Для этого их укладывают на каркас или кобылки и снизу через отверстия маркером помечают места сквозных отверстий, в которых сверлом и дрелью их и проделывают. Диаметр сверла должен быть чуть больше диаметра болтов. С лицевой стороны под шляпку крепежа делается углубление на толщину головки и диаметром, равным ширине шляпки. Ступень устанавливается по месту, сверху в нее вставляется болт, который снизу через кобылку или каркас закручивается гайкой. При этом головка крепежного изделия войдет в расширенное отверстие и станет заподлицо с поверхностью ступени.
крепление ступеней лестницы к каркасуПри использовании при креплении ступеней болтов нужно с лицевой стороны сделать для шляпки болта углубление.

Если ступени изготавливаются из металла, то надежный способ крепления – электрическая сварка. Хотя на болтах конструкция тоже будет неплохо держаться. Правда, это более сложный вариант, потому что придется делать большое количество отверстий в металлических профилях. Это касается и кобылок с каркасом, и самих ступеней. К тому же после такого соединения необходимо будет скрыть головки болтов (покрасить или надеть пластиковые колпачки).

Установка ограждений

И последний завершающий этап – установка ограждающей конструкции. В этой категории достаточно большой ассортимент, который прекрасно будет гармонировать с металлокаркасом лестницы. Вот только несколько популярных вариантов:

  1. кованые;
  2. деревянные;
  3. алюминиевые;
  4. из нержавеющих профилей, чаще используется труба;
  5. пластиковые;
  6. стеклянные.
лестница со стеклянными ограждениямиДля повышения безопасности эксплуатации лестницы лучше установить ограждение.

Основное требование к выбору – полное соответствие дизайну самой лестницы на косоурах. Но если говорить об условиях монтажа, то ограждения из нержавейки и пластика подойдут в случае самостоятельной установки. Монтаж остальных конструкций лучше доверить профессионалам.

Изготовление и сооружение лестницы на косоурах своими руками при кажущейся простоте – процесс сложный. Поэтому очень важно точно провести расчеты, лучше сделать чертеж на бумаге, который станет отправной точкой монтажных операций.


Косоур для лестницы своими руками

Делаем косоуры для лестниц своими руками

Если вы решили самостоятельно сконструировать подъем на этаж, вам обязательно нужно знать, как сделать косоуры для лестниц. Если мастерить все своими руками, важно знать особенности всех элементов, их виды и правила изготовления.

Особенности и виды конструкции

Перед тем как решиться сделать косоур для лестницы своими руками, нужно разобраться подробнее в особенностях этой детали. По сути это опорный элемент лестницы, который служит поддержкой для ступеней.

Прямые косоуры применяются чаще всего

На расчет материалов для лестницы на косоурах во многом влияет тип изделия. Косоуры могут изготавливаться из дерева, металла, бетона, а также сочетать оба этих материала. По форме различают такие элементы:

Простейший вариант для большинства лестниц – прямой. Именно его и стоит рассмотреть более подробно.

Особенности проведения расчетов

Если вы решили произвести все работы своими руками от начала и до конца, прежде всего нужно подумать о разработке проекта лестницы. Для этого нужно вычислить все необходимые параметры. Расчет лестницы на деревянных или металлических косоурах производится практически по одному и тому же принципу.

Расчетные данные для разметки косоура

Для определения длины несущей детали воспользуйтесь теоремой Пифагора. В данном случае искать нужно квадрат гипотенузы, который после извлечения из него корня будет означать длину планки. Катетами в этой ситуации выступают высота пролета от пола первого этажа до второго, а также расстояние от первой ступени до площадки сверху. Угол определяется уровнем наклона конструкции.

Расчет формы косоура лестницы производится исходя из выбранного способа крепления ступеней. Если используются кобылки, планка берется меньшего размера, в противном случае нужно добавить к ней высоту проступи. При ширине лестницы более 150 см помимо боковых косоуров устанавливают дополнительный центральный.

Деревянный косоур

Самый распространенный вариант лестниц – на деревянных косоурах. Чтобы сделать их своими руками потребуется минимум усилий.

Чтобы конструкция получилась прочной и прослужила вам как можно дольше, лучше выбирать твердые лиственные породы, хотя работать с ними немного сложнее и дольше.

При изготовлении лестницы из дерева, как правило используется два косоура

Для начала необходимо произвести расчет толщины доски. Чем больше лестница в высоту и ширину, тем прочнее должна быть опора, а значит и доску нужно подобрать потолще. Если конструкция предполагает крепление без кобылки, выполняются следующие действия:

  1. Разметьте места выреза. Для этого нужно использовать треугольник. Одна его сторона соотносится с глубиной проступи, а вторая – с высотой подступенка. Гипотенуза такого прямого треугольник проходит по краю балки.
  2. С помощью электролобзика или циркулярной пилы выпилите лишние фрагменты согласно разметке.
  3. Определите размеры ступеней. От этого во многом зависит способ их крепления. Они могут фиксироваться как вплотную с краем косоура, так и выходить за его пределы на 2-3 см.

А вот если вы решили использовать кобылки, тогда производить распил боковин не нужно, для этого просто используют прямую планку из цельного или клееного бруса. В зависимости от высоты подступенка и глубины проступи кобылка может иметь вид треугольника или трапеции. Для треугольного варианта может потребоваться выпиливание небольшого участка балки для того, чтобы ступень немного заходила под следующую.

Металлический косоур

Более сложный, но зато надежный вариант – лестница, сконструированная на металлическом косоуре своими руками. Для изготовления такого варианта вам понадобится металлический профиль или труба, именно из этих материалов обычно делают основу для лестницы.

Металл — очень прочный материал, поэтому зачастую достаточно одного центрального косоура

Чтобы определить необходимое количество материалов, нужно сделать расчет на основе данных о высоте и наклоне лестницы, а также размеров ступеней и подступенков. В большинстве случаев достаточно одного центрального косоура. Металл способен выдержать огромную нагрузку, но многое также зависит от качества соединения деталей лестницы.

Простейшим способом является изготовление косоура из прямого элемента. Например, возьмите трубу, размеры которой соответствуют заданным параметрам. Наметьте на ней положение будущих ступеней и закрепите кобылки. Они представляют собой небольшие отрезки трубы или профиля с опорной пластиной сверху. Идеальный способ соединения – сварка. Швы должны быть прочными, но в то же время незаметными. В пластине делаются отверстия, которые необходимы для фиксации ступеней.

Способы крепления ступеней

В зависимости от того, из какого материала вы решили сделать косоуры, зависит и способ крепления ступеней лестницы. Если вы выбрали металл, нужно использовать кобылки. Для ступеней подготавливают опорную пластину. Самый лучший вариант – лист металла, вырезанный по форме ступени. Его приваривают к несущему элементу, а ступеньки фиксируют с помощью болтов.

Исключение могут составить сложные ступенчатые конструкции с двойным косоуром. Тогда кобылки необязательны.

Различные варианты крепления ступеней

Если предварительный расчет показал, что можно уместить в проеме лестницу на деревянных косоурах, тогда стоит рассмотреть сразу несколько вариантов:

  • Вырубленные проступи – ступени крепятся непосредственно на косоуры с помощью саморезов или шкантов и клеевой смеси.
  • Деревянная кобылка – дополнительные фрагменты лестниц фиксируются на балке с помощью дюбелей, шкантов, шпилек или саморезов.
  • Стальная опора – ступени фиксируются на плоской изогнутой опоре, которая, в свою очередь, крепится на винты.
  • Больца – задняя часть ступени лестниц фиксируется на косоурах с помощью металлической опорной ножки и дюбеля.

Если вы решились на возведение лестницы своими руками, заранее продумайте несколько вариантов и выберите наиболее подходящий, исходя из доступных материалов и имеющихся навыков.

Изготовление косоуров для лестницы своими руками

Приступаем к работе по изготовлению и установке косоуров для лестницы своими руками. Для изготовления косоуров нам потребуются следующие материалы:

  • Труба профильная прямоугольная (ГОСТ 8645-68) размером 140х80х5 мм (для нижнего лестичного марша).
  • Труба профильная (140х60х5 мм) и уголок (40х40х5 мм) (для верхнего лестничного марша).
  • Уголок (ГОСТ 8509-93) размером 40х40х5 мм.

Изготовление косоуров нижнего лестничного марша

Из перечисленных материалов нам необходимо сделать два косоура нижнего лестничного марша. Приступаем к работе.

Для изготовления косоуров, сначала необходимо обрезать профильную трубу до требуемого размера. Расчетный размер длины лестничного марша от промежуточной площадки до уровня поверхности пола первого этажа в нашем случае составляет 1658 мм, а до основания лестницы – 2000 мм.

  1. Обрезаем трубу в размер 2000 мм*, получаем две заготовки косоуров (при закупке материалов, профильную трубу можно заказать с раскроем и купить уже заготовки необходимой длины).
  2. Для установки нижнего лестничного марша под заданным углом необходимо сделать скосы на концах косоуров. От точки (а) отмеряем 101 мм и ставим точку (б), это мы с вами нанесли разметку среза в верхней части косоура. Далее, наносим разметку скоса в нижней части заготовки, от точки (а1) отмеряем 194,1 мм – округляем до 194 мм и ставим точку (б1). Соединяем точки диагональю и с помощью болгарки обрезаем трубы по линии разметки.
  3. После обрезки скосов необходимо зачистить заусенцы на местах срезов. Проверяем полученные размеры, наибольшая длина заготовки равна 2000 мм, наименьшая длина (между точками (б и б1)) равна 1705 мм. Вывод: размеры заготовок совпадают с расчетными значениями.

*-если к нижней части косоура будем крепить опорные пластины, то общую длину заготовки необходимо уменьшить на толщину материала опорной пластины. Это зависит от выбранного способа крепления нижнего лестничного марша к основанию лестницы.

Изготовление опор для ступеней

Первую часть работы по подготовке заготовок косоуров нижнего лестничного марша мы с вами выполнили. Продолжая работу, сделаем необходимые заготовки из уголка, которые будут служить опорой для ступеней лестницы.

Рассмотрим соединение заготовок из уголка под углом 45°:

При соединении заготовок этим способом, необходимо выполнить следующие действия:

  1. Обрезать уголок по размерам заготовок. Заготовка (А) – длина 269 мм, заготовка (Б) – длина 194 мм (размеры полученные из расчета ступеней лестницы ).
  2. На заготовках от точки (0) необходимо отложить отрезок длиной 40 мм, отмечаем точкой (х), от этой точки по диагонали откладываем отрезок до точки (у) и проводим линию (В и В1). По этим линиям с помощью болгарки осуществляем обрезку концов заготовок. Получаем скосы под углом 45°, как видно на рисунке 3.
  3. Составляем заготовки (А и Б) и с помощью сварки крепим их друг к другу. Нам необходимо получить в месте соединения заготовок угол равный 90°.

Примечание:На рисунке показан пример заготовок для левого косоура. Принцип устройства и размеры левосторонних и правосторонних заготовок идентичен.

Соединение заготовок (А и Б) с помощью сварки осуществляем с внутренней стороны. Рекомендуемое место наложения сварочного шва на рисунке выделено желтой линией. У нас получается два вертикальных сварочных шва и один горизонтальный. С помощью угольника (Г) контролируем угол 90°.

Так же, одновременно можно сделать такие же заготовки и для косоуров верхнего лестничного марша, так как они имеют одинаковые параметры. В этом случае нам потребуется изготовить следующее количество заготовок:

  • Заготовки горизонтальных опорных перемычек для левого и правого косоура – 24 штуки длиной по 269 мм и две заготовки длиной по 267 мм*.
  • Заготовки вертикальных опорных стоек для левого и правого косоура – 26 штук длиной по 194 мм.

* — по расчетам ступеней для лестницы размер длины косоура нижней ступени верхнего лестничного марша равен 267 мм.

Все подготовленные заготовки можно соединить с помощью сварки, разложить попарно, но пару сваренных заготовок (с длиной заготовки А равной 267 мм) необходимо пометить и отложить отдельно, чтобы не перепутать с другими и исключить возможность их установки не на свое место.

Следующим нашим действием будет крепление заготовок из уголка к заготовкам основания косоура из профильной трубы. Но прежде чем мы с вами начнем работу по креплению заготовок к основанию косоура, необходимо сделать скосы на местах их крепления к основанию.

На рисунке, мы можем видеть схематичное изображение готового косоура нижнего лестничного марша. Цифрами в стрелках обозначены порядковые номера косоуров, а так же последовательность их крепления к заготовке основания. У всех заготовок для крепления ступеней одинаковый размер, ширина 269 мм, высота 194 мм. В круге выделен фрагмент уже полностью готового косоура.

Нам потребуется 10 заготовок из уголков (пять левосторонних и пять правосторонних) и две заготовки из профильной трубы. Для того чтобы закончить работу по устройству косоура сделаем скосы на заготовках из уголка.

Заготовка опоры для ступеней, которая является составной частью косоура, представляет собой форму неравнобедренного треугольника, где сторона А = 269 мм, сторона Б = 194 мм. Сторона В – условная, так как этой стороной у всех заготовок является основание косоура. Для определения величины размера стороны В, можно измерить расстояние между точками (г и д) на эскизе расчета лестницы, который мы делали ранее (при условии что эскиз выполнен в определенном масштабе). Получаем длину отрезка равную 331,7 мм.

Как видно, размер получается с десятичным значением и нам будет трудно с помощью линейки с точностью до сотых и десятых долей миллиметра измерить это расстояние. Поэтому, найдем более простой способ — мы сделаем шаблон, например, из фанеры толщиной не менее 5 мм.

Сначала на листе фанеры прорисовываем сторону А, после этого сторону Б с соответствующими размерами. Угол между сторонами А и Б должен быть равен 90°. Соединяем стороны А и Б, получаем размер стороны В равный 331,7 мм. С помощью ножовки или лобзика вырезаем полученный треугольник – теперь у нас есть шаблон для обрезки скосов.

На рисунке показан пример устройства скосов на заготовках для левого косоура:

  1. Ложим заготовку (А) полками уголка вверх, как показано на рисунке.
  2. Сверху заготовки накладываем шаблон (Б). Стороны шаблона выравниваем заподлицо с гранями уголка заготовки и проводим линии разметки (В) на видимой части заготовки.
  3. По линиям разметки обрезаем уголки заготовки с обеих сторон, получаем скосы (Г и Д).

Скос (Г) – крепление горизонтальной части заготовки к основанию косоура.

Скос (Д) – крепление вертикальной чести заготовки к основанию косоура.

Крепление опор для сутепеней к основанию косоуров

Когда скосы сделаны на всех десяти заготовках, можем выполнить работу по их креплению на основание косоуров из профильной трубы.

Устанавливаем заготовку из уголков скосами на торец профильной трубы, ориентируем заготовку по точкам А и Б. При установке заготовки полки уголков (П) должны быть заподлицо со стенкой профильной трубы (СП). Горизонтальность и вертикальность установки заготовки контролируем с помощью строительного уровня:

Горизонтальность опорной заготовки ступеней выделим особенно, так как в случае перекоса заготовки относительно линии горизонта в ту или иную сторону у нас получится ступень лестницы с наклоном, это негативно повлияет на безопасное перемещение по такой лестнице.

После установки и выравнивания заготовки необходимо с помощью сварки прикрепить заготовку из уголка к профильной трубе не капитальным швом, то есть прихватить полки уголков в нескольких точках. Все сварочные швы желательно делать с внутренней стороны косоура (МС – места сварки). После окончательного выравнивания заготовки можно крепить заготовку капитальным сварочным швом.

Установку и крепление остальных четырех заготовок из уголка осуществляем таким же способом, как и установку первой заготовки. Все заготовки должны находиться на одной линии (Л) и не иметь отклонений в ту или иную сторону. Расстояние от точки (А) до точки (Б) должно соответствовать расчетному значению, то есть 1658 мм.

Устройство правого косоура осуществляем по такому же принципу, как и устройство левого косоура. При совмещении готовых косоуров расположение заготовок из уголка на обоих косоурах должно совпадать, в противном случае при установке ступеней может получиться перекос, поверхность ступени будет неровной, и в этом случае мы будем ощущать дискомфорт при перемещении по лестнице, так же этот фактор отрицательно скажется на эстетичном виде лестницы в целом.

Изготовление косоуров верхнего лестничного марша

Принцип изготовления косоуров верхнего лестничного марша идентичен принципу изготовлению косоуров нижнего лестничного марша. одно из отличий, это их размеры:

Размеры заготовок, конечно же, не единственное отличие. Устройство скосов профильной трубы (основания косоуров), точнее их конфигурация, имеют свои нюансы. Так как у нас имеются ограничения по размерам лестничного проема в межэтажном перекрытии, поэтому крепить верхние косоуры к промежуточной площадке и к межэтажному перекрытию мы будем с учетом проведенных расчетов в условиях ограничения пространства по установке лестницы.

Для того чтобы выдержать оптимальный угол наклона лестницы, ширину проступи ступеней и в итоге получить комфортную для перемещения лестницу нам необходимо будет сделать скосы на профильной трубе, как показано на рисунке:

Как можно видеть из рисунка такая конфигурация скоса (верх) необходима нам для установки опорной пластины, с помощью которой мы будем крепить косоуры верхнего лестничного марша к балке межэтажного перекрытия. Давайте рассмотрим вариант нанесения разметки для того чтобы получился такой скос.

Скос в верхней части косоура

Сначала определим основные точки, которые нам потребуются для нанесения линий разметки.

  • Первая точка (А) – нулевая отметка.
  • Вторая точка (Б) – длина отрезка от торца (Y) до точки (Б) 176 мм, высота отрезка от точки (Б) до верхнего торца профильной трубы (Х) 13 мм.
  • Третья точка (В) – длина отрезка от торца (Y) до точки (В) 167 мм.
  • Четвертая точка (Г) – длина отрезка от торца профильной трубы (Х) до точки (Г) 167 мм.

После определения точек соединяем их линиями разметки. Разметку делаем с обеих сторон профильной трубы.

Скос в нижней части косоура

В нижней части профильной трубы так же необходимо сделать скос для крепления косоуров к промежуточной площадке.

  • Точка (А1) – это нулевая отметка.
  • Точка (Б1) – расстояние от торца профильной трубы до точки (Б1) – 101 мм.
  • Точка (В1) – расстояние от торца профильной трубы до точки (В1) 101 мм.

После определения точек в нижней части косоура соединяем их между собой линиями разметки. Теперь, когда разметка нанесена в верхней и нижней части профильной трубы, можно приступать к устройству скосов.

Используя болгарку, обрезаем профильную трубу по линиям разметки, после обрезки у нас с вами должны получиться скосы, какие показаны на рисунке.

Подготовка заготовок пластин для крепления косоуров

Для заготовок пластин нам потребуется обрезки листового железа, толщиной не менее 50 мм. Так же нужно сразу сделать разметку и просверлить сквозные отверстия, через которые мы с вами будем крепить верхний лестничный марш к балке потолочного перекрытия.

Для начала из листового железа или обрезков листового железа необходимо вырезать два прямоугольника. Вырезаем с помощью болгарки, если вы будете вырезать заготовки с помощью сварки, то в этом случае необходимо после вырезки обязательно зачистить края заготовки от окалины, которая образуется после резки электросваркой. Края у заготовок желательно сделать ровными, без заусенцев и т.п.

После этого, в заготовках делаем по краям два прямолинейных выреза, как показано на этом же рисунке. Эти вырезы необходимы для установки заготовок в профильную трубу косоура лестницы.

Теперь переходим к устройству сквозных отверстий в готовых пластинах.

Разберем следующий вариант устройства в пластинах сквозных отверстий, который показан на рисунке. Отверстия расположим на одной оси, как по вертикали, так и по горизонтали.

Для такого расположения отверстий на поверхности пластин сделаем разметку.

К примеру, возьмем толщину досок потолочного перекрытия равную 30 мм, значит, чтобы при креплении косоуров крепеж не попал в доски, нам необходимо сделать отверстия выше уровня расположения досок, от торца (А) отмеряем 30 мм, получаем линию (Б) уровня расположения досок относительно заготовки. Крепить косоуры к балке потолочного перекрытия будем саморезами «глухарь», к примеру, диаметром 10 мм. Значит, диаметр отверстия нам необходимо сделать не менее 10,5 мм.

От линии (Б) отмеряем 20 мм, проводим ось (Х). От боковых торцов заготовки отмеряем по 15 мм, проводим оси (Y иY1), на месте пересечения осей получаем центр будущих отверстий. Разметка нижних отверстий завершена. Теперь наносим разметку верхних отверстий.

От верхнего торца заготовки отмеряем 20 мм, проводим ось (Х1), на месте пересечения осей (Y и Y1) с осью (Х1) получаем центр отверстий которые нам необходимо сделать в верхней части пластины. После нанесения разметки можно приступать к устройству сквозных отверстий, после того, как отверстия готовы, на пластине со стороны выхода сверла зачищаем заусенцы полученные входе сверления металла.

Крепление пластин к косоурам верхнего лестничного марша

Когда отверстия сделаны, устанавливаем заготовку на место (в верхний скос профильной трубы) и с помощью сварки крепим заготовки из листового железа к косоурам верхнего лестничного марша:

Изготовление опор для ступеней и крепление их к основанию косоура аналогично нижнему лестничному маршу.

Как делают лестницы на косоурах

Лестницы на косоурах можно изготавливать своими руками. Проектируя и возводя здание выше одного этажа, нельзя не задуматься о строительстве лестницы. Наиболее распространены лестничные конструкции:

Но смело можно сказать, что самыми распространенными и востребованными являются лестницы на косоурах. К их преимуществам можно отнести:

  • применение широкого ассортимента материалов;
  • простота в изготовлении и монтаже;
  • когда заданы ширина и высота, их легко адаптировать к нужным габаритам;
  • несложное крепление ступеней, при необходимости их легко заменить;
  • возможность располагать косоуры ближе или дальше от краев ступеней;
  • достойный внешний вид, который легко при желании стилизовать.

Особенности конструкции

Косоуры — это опорные детали лестницы, которые устанавливаются под определенным углом и на них крепятся ступени. По-другому их называют балками. В зависимости от ширины возводимой лестничной конструкции, а также материалов для изготовления, в ее структуре может быть один и более таких элементов.

Способы крепления косоуров.

Как сделать косоур для лестницы? Обладая нужной информацией и необходимыми материалами, можно самостоятельно сделать такую конструкцию.

Какие материалы используют? Для создания лестничных конструкций применяются различные материалы. Для изготовления косоура чаще всего используются:

Среди всех самым простым в обработке материалом для лестниц на косоурах является древесина.

Такие ее характеристики, как большой уровень механической прочности, малый удельный вес и привлекательный внешний вид, добавляют ей плюсы. Деревянная конструкция отлично поддается шлифовке, полировке, а с производством современных средств защиты отлично предохраняется от влаги и других неблагоприятных воздействий.

Деревянная лестница на двух косоурах — классический вариант, который вписывается практически в любой интерьер. Изготовление деревянной лестницы настолько не сложное, что свободно выполняется в домашних условиях. Для этого не требуются специальные инструменты, все необходимое вполне может оказаться в домашней мастерской.

Сложнее в обработке, но не менее используемый материал — металл. Для устройства металлического косоура зачастую используют такие разновидности проката, как двутавр, швеллер или прямоугольная труба. Практически всегда, когда делается конструкция на одном косоуре, его изготавливают металлическим. Однако более распространен вариант использования двух балок.

Металлическая конструкция прочная, надежная и позволяет делать изогнутые вариации лестниц, что является бесспорным плюсом материала. Однако в домашних условиях изготовление изогнутого косоура будет не возможно. А прямой, более традиционный косоур, своими руками вполне можно попробовать сделать, если есть навыки работы с металлом, болгарка и сварочный аппарат.

Касательно железобетона, то зачастую его применяют в массовом жилищном строительстве. Обычно такие лестницы отливают на заводе готовым монолитом. В этом случае балки и ступени не отделимы друг от друга. Но некоторые заводы выпускают отдельно изготовленные балки и ступени. Такая конструкция собирается на месте по частям с помощью металлических штырей и раствора. Железобетонную конструкцию на косоурах своими руками без помощи крана собрать будет проблематично.

Расчет размеров конструкции

Как рассчитать размеры лестницы и длину ее косоура? Чтобы произвести расчет лестницы, нужно задать ее основные параметры, куда входят:

  1. Высота конструкции. Измеряется вертикально расстояние от пола, на котором монтируется конструкция до пола следующего этажа (с учетом перекрытий).
  2. Общая длина конструкции по горизонтали. Расстояние, которое будет занимать лестница от первой до последней ступени.
  3. Глубина проступи. Расстояние, которое отводится для установки ноги при подъеме по ступеням. Зачастую его берут в промежутке 25-40 см, такое расстояние считается эргономичным и безопасным при эксплуатации лестницы.
  4. Высота подступенка. Удобный будет подступенок размером 12-22 см. Ниже — шаги будут слишком мелкие, выше — придется поднимать слишком высоко ногу, в обоих случаях пользоваться лестницей может быть не очень удобно.

Допустим, высота 3 м;

Желаемая длина 4,5 м;

Глубину проступи, к примеру, возьмем 30 см (0,3 м).

Рассчитаем количество ступеней: делим длину лестницы на глубину проступи и получаем нужное количество.
4,5 м / 0,3 м = 15 штук.

Рассчитаем высоту подступенка для этой конструкции: делим высоту лестницы на рассчитанное выше количество ступеней и находим нужную высоту:

3 м / 15 шт. = 0,2 м (или 20 см).

Этот размер входит в общепринятый диапазон и является удобным для эксплуатации лестницы.

Чтобы сделать расчет косоура по длине, представим, что вся конструкция — это треугольник. Роль катетов выполняют длина и высота лестницы, а балка — его гипотенуза. Зная два размера, используя теорему Пифагора, найдем третий.

Видео об изготовлении простой лестнице на вырезанном косоуре и расчете косоура:

Высота в квадрате плюс длина в квадрате равняется длина косоура в квадрате. Берем от получившегося числа корень квадратный и находим длину балки для нашей лестницы.
32 + 4,52 = 9 + 20,25 = e29,25 = 5,4 м.

Получается, что для лестницы с такими габаритами понадобится балка длиной 5,4 м. Проделав такие несложные расчеты правильно, можно сделать косоур своими руками и самостоятельно построить дома лестницу.

Однако не стоит забывать о таком важном моменте, как зыбкость косоура. Она определяет прочность и устойчивость к постоянным и переменным нагрузкам на балки и лестницу в целом. Расчет на зыбкость можно произвести, зная, какие материалы будут использоваться для балок, ступеней, перил и отделки. Очень важно сделать этот расчет правильно. Так как в противном случае возможен прогиб конструкции или ее разрушение.

Изготовление изделия

Изготовление лестницы на одном косоуре.

Как сделать косоур для деревянной лестницы? Несложная деревянная лестница на косоурах своими силами изготавливается достаточно быстро. Зачастую самая обыкновенная деревянная конструкция для коттеджа состоит из таких элементов, как:

Для такой лестницы на косоурах можно приобрести уже готовые ступени и перила, а вот балки вполне можно сделать собственноручно. Помимо материала, понадобятся инструменты:

Видео об изготовлении винтовой лестницы на косоуре:

Для изготовления балок нужно запастись досками толщиной не менее 6 см и шириной 25-30 см. Помимо размеров, следует обратить внимание на качество древесины. Чаще всего используют дуб, клен сосну или бук, тщательно проверив доски на трещины и другие повреждения, которые могут снизить прочность сооружения. Найти качественный материал может оказаться нелегко, поэтому вполне можно использовать клееную доску.

Видео об изготовлении лестницы на ломаном косоуре:

Отобрав доски, их нужно разметить соответственно произведенным заранее расчетам. С помощью уголка наносим карандашом разметку мест, где будут сделаны выпилы под ступени. На концах отмечаем места, в которых будут пазы для поперечной доски, которая крепится к обеим балкам. Ее длина обычно равна ширине лестницы. Так же точно делаем второй косоур для лестницы.

Когда нанесена разметка всех ступеней, пилой в доске делаем необходимые пропилы строго по карандашу. Нижний конец балки, который будет закреплен на полу, срезается параллельно местам крепления ступеней. Верхняя часть балок срезается под нужным углом в зависимости от способа крепежа конструкции. После того как сделаны все необходимые пропилы, нужно отшлифовать готовые балки. Теперь остается закрепить все детали (балки, ступени, перила, подступенки) на свои места, и лестница на косоурах будет готова.

Источники: http://vseolestnicah.ru/elementy-i-komplektuyushhie/kosoury-dlya-lestnic.html, http://www.builderclub.com/statia/izgotovleniye-kosourov-dlya-lestnicy-svoimi-rukami, http://stupenimaster.ru/lestnitsyi/na-kosourax.html

Как изготовить косоур для лестницы своими руками

При постройке дома в несколько этажей очень важно спроектировать лестницу правильно. И особое внимание стоит уделить косоуру. Конструкция своими руками довольно щепетильный процесс. Ведь заранее надо рассчитать нужные параметры, подобрать материал. И лишь после этого приступать к работе.

Посмотреть как выглядит металлическая лестница на косоурах http://antey-lestnica.ru/products/listnizi/9/

Виды

Косоуры различают по размеру, материалу из которого они изготавливаются, расположению и форме.
Часто люди не могут определиться из чего сделать косоур. Дерево более удобное при проектировании лестницы, но бетон и металл надежней. Располагаться может по центру или по бокам.
Различают такие формы:

  • прямой;
  • винтовый;
  • ломаный.

к содержанию ↑

Как правильно расчитать размер косоура

Именно этот этап проектирования лестницы является наиболее ответственным. Ведь стоит сделать хотя бы малейшую ошибку в расчетах, и лестница станет эстетически непривлекательной и даже опасной. Поэтому стоит подойти к этому процессу со всей ответственностью. Для начала в интернете нужно найти фото, чтобы понять что такое косоуры лестниц. Так вам будет легче понимать, о каких параметрах идет речь ниже.
Существует семь параметров для расчета размеров. Каждый из них обозначается латинской буквой.

  • H – высота лестницы;
  • h2 – высота пространства над головой;
  • h – высота подступенка;
  • L1 – длина горизонтальной проекции;
  • L – длина проема;
  • l – глубина проступи;
  • n – количество ступеней.

Для тех, кто только недавно начал мастерить руками, довольно тяжело подобрать правильные размеры данных параметров. Поэтому стоит обратить внимание на некоторые правила:

  • высота пространства над головой (h2) не должна быть меньше двух метров;
  • глубина проступи (l) должна быть в пределах 25-40 сантиметров;
  • высота подступенка (h) должна быть не меньше 12, но не более 22 сантиметров .

Чтобы косоур для лестницы своими руками был идеально спроектирован, воспользуйтесь формулой: высоту подступенка (h2) умножьте на два и прибавьте глубину проступи (l). Если результат получился в пределах 60-65, значит размеры вы подобрали правильно и лестница будет удобна в использовании.

к содержанию ↑

Как рассчитать параметры с помощью теоремы Пифагора

Для тех кто забыл, теорема Пифагора звучит так: квадрат гипотенузы равен суме квадрата одного катета и квадрата второго катета. И обозначается эта теорема так: c2=a2+b2.
В этом случае, c – это длина планки, b – высота от первого этажа до второго, c – расстояние от первой ступени лестницы до площадки сверху.

к содержанию ↑

Для того, чтобы изготовить металлическую конструкцию, понадобится швеллер и кобылки. Швеллер – это металлический профиль в форме буквы П, а кобылка – это прямой угол, который сделан из двух металлических отрезков с помощью сварки. Приступаем к работе. Ставим швеллер под таким углом, чтобы кобылки на нем стояли прямо. Потому что именно на кобылки крепится проступь. Когда швеллер зафиксирован, нужно нанести метки для того, чтобы потом к этим меткам приварить кобылки.

А чтобы и второй швеллер был размечен правильно, нужно просто приложить его к уже намеченному швеллеру и перенести метки. Таким образом, у вас не возникнет неровностей во время конструкции ступени. Если вы все сделали правильно, то можно приступать к креплению самих ступеней.
Увидеть конечный результат для лестницы своими руками из металла можно также с помощью видео.

к содержанию ↑

Как сделать косоур своими руками из дерева

Принцип такой же, как и изготовление косоуров для лестниц своими руками из металла. В случае с металлом, ступени крепились с помощью сварки. А в случае с деревом, ступени крепятся с помощью шурупов или дюбелей. Как правильно происходит изготовление косоура своими руками из дерева, можно посмотреть на видео.

к содержанию ↑

Какой вид дерева использовать

Желательно, чтобы вся лестница была сделана из одного вида дерева. Это обеспечит более легкую работу во время конструировании лестницы. При выборе дерева нужно ориентироваться на то, что вам важнее: простота в использовании или качество. Если первый вариант, то выбирайте доски из хвойных пород. Если же вам важно качество, то для лестницы идеально подойдет бук или дуб. Но учтите, обрабатывать эти породы деревьев довольно сложно.

к содержанию ↑

Изготовление бетонного косоура

Расчет производится таким же методом, как и для металлического и деревянного. Но перед тем, как конструировать, надо обязательно сделать опалубку. Особое внимание нужно обратить на то, чтобы она была непроницаема. Ведь при работе с таким видом нельзя допускать вытекание цемента. Если все сделано правильно, пора приступать к размещению прутьев арматуры. Они должны быть между собой сварены. Форма готова. Теперь можно заливать бетон.

Важно: утрамбовывать бетон нужно не весь сразу, а по мере работы. Так он будет застывать равномерно.
Если для вас все еще непонятно что это такое косоуры для лестниц, обратитесь к опытному мастеру. Достаточно подобрать для себя именно то видео, в котором рассказывается пошаговая инструкция как сделать косоур своими руками.

к содержанию ↑

Преимущество косоура над тетивой

Тетива – это еще один вид несущей балки. Отличается тем, что ступени крепятся во внутрь. Если же вы задаетесь вопросом: лестница на тетивах или косоурах, что лучше, то следует принять решение в зависимости от расположения всей лестницы. Если пространство для лестницы неограниченное, то лучше сделать выбор в пользу тетевы. Ведь её делать намного проще и быстрее. А вот если пространство ограничено, то придется помучиться.

Деревянная лестница на косоурах - Всё о лестницах

Лестница на косоурах своими руками

Лестницы на косоурах — наиболее простой по типу конструкции, изготовления, а так же монтажа вариант лестниц. Благодаря легкости конструкции, лестница на косоурах своими руками, достаточно легко решаемый вопрос для любого мужчины. Косоуры – это основная опора для ступеней, представленных в виде наклонных балок.

В зависимости от формы лестничного полета, различают такие виды косоуров:

  • прямые,
  • пилообразные,
  • криволинейные.

Стандартно используют 2 косоура, но возможно и больше. Зависит это от нагрузки, которая будет возложена на лестницу.

Деревянная лестница на косоурах своими руками для коттеджа

Воплощение мечты, в виде деревянной лестницы на косоурах своими руками — это идея, будоражащая умы смелейших умельцев. Если же вы точно решили, что деревянная лестница на косоурах своими руками, это цель, которая вам под силу и осмелитесь ее осуществить, будьте готовы пойти на определенные жертвы. Лишь вложив n-ое количество драгоценного времени и сил, реально построить лестницу своей мечты, которая помимо своей основной функции послужит еще и прекрасным украшением жилища.

Почему стоит выбрать лестницу на косоурах?

Простота в данном случае — лучший друг, а перечень преимуществ впечатляет:

  • Вам не нужно врезать ступеньки в тетиву, они просто кладутся на косоур, а крепления закрываются с помощью деревянных заглушек.
  • Вы можете заказать готовые сосновые косоуры, установить дубовые ступени на них, покрасить всё в темный и белый цвет, и на выходе получается «лестница из каталога».
  • Можно даже не тратится на покупку ступеней, а воспользоваться имеющимся, подручным материалом и самостоятельно изготовить ступени.
  • Простая установка ступеней.
  • Простая установка подступенков и ограждений.
  • Легкая замена ступеней при необходимости.
  • Простая подгонка лестницы под нужные размеры, высота и ширина.
  • Геометрическая форма косоура дает возможность комбинировать лестницу совместно со стеллажами.
  • Возможность скорректировать косоуры ближе к центру ступеней, тем самым обойти батарею либо подоконник. Даже просто создать индивидуальный, неповторимый стиль лестницы.

Выбор породы дерева, это параметр на который стоит уделить особое внимание! Желательно, что бы все элемента лестницы были выполнены из одной породы дерева.

Единственное, от чего не уйти — это косоуры. Изготовить в домашних условиях, без специального оборудования их достаточно проблематично, но реально.

Лестница на металлическом косоуре своими руками для коттеджа

По эстетическим параметрам лестница на металлическом косоуре не уступает деревянной. Даже на оборот, металлический каркас — идеальная основа для воплощения творческого и дизайнерского замысла. Допустимо комбинирование и использование самых разнообразных материалов, за счет которых лестница станет гармоничным продолжением существующего домашнего интерьера.

К примеру, популярные кованые ограждения, это прекрасное сочетание для деревянных ступеней. Металлоконструкция окрашивается алкидными эмалями либо молотковой краской в подходящий цвет либо облицовывается гипсокартоном, имитируя текстуру дерева любых пород, включая натуральный камень.

Основной процесс проектирования несущей конструкции метало каркаса, существенно не отличается на этапе проектирования от соответствующих видов лестниц. Конструирование выполняется на основе выполненных замеров проемов, имеющейся планировки помещения и расчета механической прочности.

По способу соединения металлические каркасы подразделяются на:

Сварной вариант каркаса подразумевает использование квадратных труб, на которые затем крепятся ступени ( использование подступеней в этой конструкции не предусмотрено), может быть от одного, но достаточно мощного и более.

Достаточно просто смонтировать металлическую конструкцию, сделать это можно еще на начальном этапе строительства коттеджа, настелив для этого временные ступени, используя их для отделочных работ. На завершающем этапе придать завершенный вид, методом обшивки деревянным массивом, и установить ограждения.

Не маловажным остается тип конфигурации лестницы, бывает:

  • прямой пролет,
  • спиральная,
  • поворотная площадка,
  • забежная,
  • винтовая,
  • дугообразная.

Современные лестницы, с использованием металлических каркасов проектируются также из сборных элементов. Они в свою очередь скрепляются между собой методом детского конструктора: единичные детали вставляются в специальные ячейки друг друга, либо соединяются с помощью шпилек. Модульные лестницы готового образца монтируются в соответствии с чертежами, соединяясь с деревянными ступенями нужных параметров и ограждений металлического или деревянного материала.

Делаем расчет косоура лестницы для коттеджа

Предлагаю на примере рассмотреть расчет косоура лестницы, с учетом ключевых моментов.

Для расчетов нужных размеров ступеней рационально применять такую формулу:

Где, А – ширина, Б – высота.

Обычно, высота одной ступени равна 140 — 170 мм. Для расчетов замеряем высоту всей лестницы, после делим ее на высоту ступени.

  • Общая высота лестницы 240 см,
  • Высота ступени 17 см.

Подставляем значения в формулу, и получаем: количество ступеней = 15 шт.

Определяем высоту ступени:

Что бы сделать лестницу в коттедже, в соответствии требованиям комфорта, и конечно безопасности, воспользоваться стандартными значениями:

мм Высота ступени,

Часть ступени, сверху подступенька (выступ), должен составлять 3-4 см. Чем выше подступенка, тем уже будет ступень. А ширина, не должна быть менее размера высоты. Оптимальное значение — 29-30 см. Движение по лестнице будет комфортным, если сумма двойной высоты подступеньки, а так же глубины проступи будут лежать в пределах 60-65 см. Чтобы правильно соорудить лестницу на верхний этаж, важно учесть расстояние между ступенями и расположением верхних объектов (балконов, балок, потолка). Высота должна быть не менее 1,9 — 2 м.

Горизонтальный размер лестницы, изготовленной собственноручно, определяется так: ширина ступени * на количество, при этом не забывайте, что первая ступень, является поверхностью пола.

Используя уже имеющиеся данные, получаем:

При большой высоте лестницы возможно оборудовать дополнительные площадки, которые располагают через каждые 7-8 ступеней.

Имея на все размеры будущей лестницы, смело можно приступать, к изготовлению лестницы своими руками для коттеджа или загородного дома. И воплотить в жизнь свои мечты.

Ваш коттедж © 2013-2017. Копирование материалов с сайта www.vashcottage.ru запрещено.

Устройство лестниц на деревянных косоурах

Деревянные лестницы изготавливают из сосны и дуба, реже — из кедра, лиственницы, красного дерева, орегонской сосны и араукарии (бразильской сосны). Дубовая древесина высокой плотности — прочна и надежна. Хвойная древесина мягче дуба, но более удобна в обработке. Для изготовления ступеней хвойные породы дерева, особенно ель, лучше не применять, по причине мягкости они быстро изнашивается. Влажность древесины используемой для изготовления лестницы должна соответствовать влажности помещения, в котором она будет находиться.

Косоуры обычно делают из досок толщиной 50–70 мм, шириной не менее 250–300 мм. Найти ровную и без сучков доску такой ширины из единого массива древесины крайне затруднительно. Поэтому для изготовления косоуров лучше всего использовать клееные доски, они не имеют сучков, не подвергаются скручиванию и растрескиванию, а ширина их достаточна для устройства запилов.

Проступи из сплошных одинарных или двух узких шпунтованных досок укладывают на ступенчатые вырезы в косоурах. Толщина проступи зависит от ширины марша. Для ступени длиной 800, 1000, 1200 мм используют доски толщиной 40, 50 и 60 мм соответственно. Толщина проступи относится к ширине марша, примерно, как 1 к 20. Отклонение от этой пропорции возможно только в сторону утолщения проступи либо под ступенями увеличивается количество косоуров — до трех или четырех штук. Так же лестницу можно сделать и на одном надежном мощном косоуре. Доски, применяемые для изготовления проступей, острагивают и шлифуют наждачной бумагой. Передняя кромка проступи может выступать до 50 мм относительно плоскости подступёнка, этот выступ обычно закругляют. Торцы проступей подшивают строганным бруском, шпаклюют и окрашивают либо облицовывают шпоном.

К древесине подступёнков особые требования не предъявляются, их выполняют из строганых досок толщиной 18–25 мм. Торцы досок подступёнков, как и торцы проступей, получаются открытыми, чтобы придать им более красивый вид, их подпиливают под углом 45°. Проступи и подступёнки рекомендуется делать из древесины одной породы.

Особое внимание следует уделять надежности косоуров. Из одной заготовки можно выпилить различные по геометрии косоуры. Косоуры, не имеющие в местах опирания на площадочные балки запилов (рис. 34) надежнее, так как в них меньше ослабленных сечений и отсутствует вероятность скола древесины в месте опирания. Но такие косоуры требуют для своей установки более высокой площадочной балки, что уменьшает высоту прохода под лестницей. Наличие в лестнице верхней фризовой ступени развязывает руки застройщику при проектировании лестницы. Эта ступень может полностью повторять, по размерам рядовую ступень, быть уже ее или вообще отсутствовать. Иными словами, верхнюю фризовую ступень вместе с косоурами можно как бы задвигать в площадочную балку, а это означает что, не меняя уклона лестничного марша, появляется возможность варьировать горизонтальными размерами лестницы. Однако при этом растет высота площадочной балки, усложняются узлы крепления и уменьшается высота прохода под лестницей. Поэтому при наличии в лестнице верхних фризовых ступеней чаще применяют косоуры, верхний конец которых делают с запилом, частично компенсируя, таким образом, рост высоты площадочной балки.

рис. 34. Зависимость высоты площадочной балки либо толщины всей лестничной площадки от способа опирания верхней части косоура или устройства на нем верхней фризовой ступени

Нижняя часть косоуров опирается на балки пола нижнего этажа или в случае применения двухмаршевой лестницы — на балки междуэтажной площадки. Эта часть лестницы может оказаться на балках, направленных по отношению к лестнице, как в продольном, так и в поперечном направлении. При опирании косоура на поперечные балки узел решается аналогично верхней части, то есть может быть запилен или косоур, или балка (рис. 35). В случае попадания косоуров на продольные балки они могут быть смонтированы в упор к предварительно запиленным в балку и надежно закрепленным балясинам. В другом варианте две продольные балки соединяются между собой дополнительным поперечным бруском, в который упирают нижнюю часть косоуров.

рис. 35. Варианты опираний нижних концов косоуров

Важно обратить внимание на то, что любые врезки (запилы) деревянных элементов на практике означают ослабление первоначальных сечений. Некачественно выполненный узел может привести к разрушению конструкции. При наличии выбора из различных конструктивных решений узлов от врезок лучше отказаться в пользу узлов с применением стальных крепежей (угольников, хомутов, болтов и т. д. ). Косоуры можно упереть верхом и низом в строительные конструкции перекрытий, при этом можно вообще отказаться от какого-либо крепежа (куда они из распора денутся), но этот вариант возможен только при условии, что упоры в верхней и нижней части косоуров абсолютно жесткие и не предполагают никаких подвижек, что во многих случаях, практически невозможно осуществить. Обычно лестницы строятся по безраспорному варианту, аналогично схемам наслонных стропильных систем.

Для изготовления косоура требуется ровная доска толщиной от 40 и шириной от 300 мм. При изготовлении прямолинейных лестничных маршей (с одинаковыми косоурами) для разметки вырезов под ступени используется трафарет. Его можно изготовить из небольшого листа фанеры и двух деревянных реек. От угла листа фанеры отмеряются расстояния, соответствующие расчетным: ширине проступи и высоте подступёнка (рис. 36). Полученные точки соединяются прямой, по которой с обеих сторон листа устанавливаются и скрепляются гвоздями рейки. Далее, по этому трафарету в косоуре размечаются и вырезаются соответствующие пазы.

рис. 36. Разметка косоуров при различных способах крепления проступей и подступёнков

При изготовлении лестниц с забежными ступенями косоуры с двух сторон лестницы получаются различной геометрии. В этом случае вырезы в косоурах размечаются по размерам каждой ступени. При этом следует учесть, что высота подступёнков остается неизменной, а ширина проступи изменяется, следовательно, изменяется и угол наклона лестницы. С внутренней стороны лестницы устанавливаются ступени с узкой частью проступи, а с внешней — с широким участком проступи. Лестница получается с внутренней стороны с более крутым подъемом, чем с внешней стороны, но при этом ее косоуры остаются параллельными друг другу, в них изменяется только длина запила, характеризующая проступь ступеньки. Шаблон для разметки нужно изготавливать с подвижными направляющими и перенастраивать его всякий раз при разметке следующей забежной ступени.

Если запилы в косоурах получаются слишком глубокими и ослабляют конструкцию лестницы, целесообразно установить под ступеньками три или четыре косоура. Количество косоуров увеличивают также и при использовании в качестве проступей тонких досок, во избежание их прогиба под эксплуатационной нагрузкой.

Найти достаточно широкие, прямые и без сучков доски для изготовления ступенчатых косоуров довольно трудно, поэтому существует другое конструктивное решение. Поверх косоура устанавливаются дополнительные деревянные элементы — кобылки, на которых в свою очередь крепятся детали ступеней. Кобылки могут иметь треугольную форму и устанавливаться прямо на верхнюю продольную кромку косоура. Крепление кобылок на косоурах осуществляется при помощи шкантов, которые устанавливаются в заранее выбранные в прилегающих элементах пазы. Шканты фиксируются в пазах с помощью клея. Для повышения надежности крепления кобылок к косоурам используют более сложную схему. В этом случае в косоуре выпиливается небольшой вырез и применяются кобылки сложной формы (рис. 37). Для крепления кобылок на косоуре по этой схеме также применяются шканты и клей.

рис. 37. Косоур с кобылками

Проступи и подступёнки лучше соединять (рис. 38) шурупами и клеем, поскольку гвоздевое соединение со временем ослабевает. Проступь и подступёнок крепятся шурупами впотай, в паз или при помощи дополнительной треугольной рейки. Помимо этого, для скрепления деревянных частей лестницы можно использовать всевозможные накладные планки и металлические уголки. Надежное и прочное соединение получается при безгвоздевом соединении — деревянными нагелями. При сплачивании деревянных деталей из твердых пород дерева используют нагели из мягких пород и наоборот, нагели из твердых пород древесины используют для сплачивания деталей из мягких пород. В противном случае нагель, вместо того чтобы соединить детали, расколет их.

рис. 38. Узлы соединения ступеней для косоуров любого типа

Лестница с центральным косоуром (рис. 39) не загромождает помещение и может стать украшением интерьера. Единственную опору лестницы составляет центральный косоур, сделанный из бруса сечением 340×200 мм. Самостоятельно брус можно сделать, склеив несколько досок и положив их под пресс. Затем склеенные доски укрепляются поперечными деревянными шкантами или болтами. В качестве материала для этой конструкции и ее отделки подходит древесина дуба, лиственницы, сосны. При крутом расположении косоура, когда лестница используется в качестве вспомогательной (например, на чердак или антресоли), нижний конец косоура крепится к полу, а верхний, при помощи болтов и дюбелей, к балке, поддерживающей конструкцию площадки. Такая лестница не нуждается в запилах, способ ее установки близок к способу установки приставной лестницы-стремянки, то есть главная задача — укрепить низ лестницы от сползания и верх от заваливания в сторону. При снижении угла наклона косоура верх лестницы лучше крепить по одному из способов, приведенных на рисунках 34,38.

рис. 39. Конструкции деревянных лестниц на одном косоуре

Треугольные фрагменты косоура выпиливают по шаблону так, чтобы соблюсти параллельность площадок, на которые будут установлены ступени. Срезы и углы выравниваются рашпилем или шлифовальной машиной, затем косоур устанавливается на место, прикрепляется к полу и к балке площадки саморасклинивающимися дюбелями и болтами с шайбами, утопленными в дерево впотай.

Для вспомогательной лестницы могут быть использованы ступени «утиный шаг». Ступеньки делаются из отфугованных досок. После разметки сверлятся отверстия с фасками для крепежа. Каждая ступенька крепится впотай четырьмя болтами с шайбами к косоуру или к дополнительной поперечной балке. Поперечную балку в свою очередь крепят к косоуру вполдерева. Для перехватывания выдергивающего момента при возникновении нагрузки на консоли поперечной балки эти балки дополнительно к запилу укрепляют к косоуру четырьмя деревянными нагелями. Фаски с утопленными головками болтов замазывают синтетической мастикой или шпаклевкой по дереву того же цвета, что и основная конструкция, а затем все сооружение покрывают слоем бесцветного лака.

При недостаточности площадей, выделенных под лестницу, возникает необходимость в устройстве забежных поворотных ступеней (рис. 40). Сложность строительства такой лестницы резко возрастает. По сути, эта лестница представляет собой гибрид двух прямых одномаршевых лестниц и элемента винтовой лестницы.

рис. 40. Комбинированная деревянная лестница на косоурах, состоящая из двух элементов прямых лестничных маршей и одного элемента винтовой лестницы

Центральная опорная стойка фрагмента винтовой лестницы одновременно является балясиной для ограждения прямолинейного марша. Забежные ступени врезают узким концом в тело центральной опоры, поэтому размер ее поперечного сечения принимают несколько увеличенным по сравнению с обычными балясинами. Кроме ступеней в центральную опору врезают внутренние косоуры прямых элементов лестниц. Внешние косоуры прямых лестниц и косоуры винтовой лестницы сращиваются между собой на зубчатый шип, а при достаточной толщине косоура на потайной шип. Все врезки и сращивания деревянных лестниц выполняются с особой тщательностью и обязательно с применением клея.

Следует добавить, что практически все вышесказанное относительно лестниц на косоурах можно применять к лестницам на тетивах и наоборот.

Деревянная лестница на косоурах

Перед владельцами многоэтажных домов всегда встает вопрос, какому подъемному механизму отдать предпочтение. Конструкция может быть изготовлена из различных материалов. Но зачастую выбор отдается древесине, поскольку этот материал является экологичным и выгодным по цене. Особой популярностью пользуется деревянная лестница на косоурах, поскольку ее сооружение не представляет особой сложности даже для начинающих мастеров плотницкого дела.

Что из себя представляет деревянная лестница на косоурах

Зачастую подъемные механизмы сооружаются после возведения дома. Хозяевам хочется как можно быстрее обеспечить соединение между уровнями. Но при этом нужно учитывать, что конструкция должна быть безопасной и красивой. Хорошим выбором станут деревянные лестницы в частном доме. несущими деталями которых будут косоуры. Монтировать такие конструкции довольно просто и работа не займет много времени.
Количество косоуров, удерживающих ступени, зависит от ширины лестницы и от надежности материала, из которого они будут изготавливаться. Если ширина подъемного механизма будет находиться в пределах 80-90 см, то допустимо использовать одну несущую деталь. Но такая конструктивная схема допустима лишь для лестниц, сооружаемых из очень твердой древесины. Если для изготовления конструкции применялась сосна, или ширина пролета более 120 см, то лучше использовать 2 или даже 3 косоура. Ступени при этом будут надежно удерживаться.

Требования к деревянным лестницам на косоурах

Как и все подъемные механизмы, деревянные лестницы на косоурах должны обеспечивать удобное и безопасное передвижение людей между этажами. Для этого при монтаже конструкций необходимо соблюдать предписанные нормы.

  1. Ширина конструкции не должна быть меньше 80 см.
  2. Наклон подъемного механизма не должен превышать 45 градусов. Лишь в случае нехватки пространства допускается сооружение более крутых лестниц.
  3. Глубина ступеней может варьироваться в пределах от 25 до 35 см.
  4. Высота проступи не должна превышать 21 см.
  5. Для безопасности передвижения по конструкции монтируются перила высотой не менее 90 см.

Несущие балки также должны отвечать определенным нормам. Для их изготовления применяются заготовки из клееной древесины. Цельные брусья могут в процессе эксплуатации растрескиваться и скручиваться, что может привести к разрушению подъемного механизма. Чтобы можно было обустроить запилы под ступени, для косоура используются доски шириной от 25 до 30 см, толщиной от 5 до 7 см.

Изготовление конструкции

Монтаж подъемного механизма начинается с подготовки деталей по заранее составленному проекту. Изготовление косоура деревянной лестницы может производиться по двум схемам:

  1. в заготовке вырезаются гнезда, в которые будут вставляться ступени и подступени;
  2. к несущей балке прикрепляются при помощи клея, гвоздей или шурупов кобылки, которые и будут удерживать ступени и подступени.

Вырезать в несущем элементе гнезда нужно осторожно, чтобы в заготовке не образовались трещины, иначе она станет непригодной. Чтобы все углубления для ступеней были идентичными, их разметку лучше производить с использованием трафарета. Если же предполагается использование кобылок, то они также должны иметь абсолютно одинаковые размеры. Это позволит разместить ступени и подступени на одинаковом расстоянии друг от друга.
После того как будут подготовлены несущие балки, может начинаться сборка деревянной лестницы. Косоуры крепятся к стене при помощи анкеров или удерживаются опорными столбами. После установки ступеней и подступеней, сооружается ограждение деревянной лестницы. Сначала монтируются балясины, а потом к ним и опорным тумбам крепятся поручни.
Последним этапом монтажа подъемного механизма станет покрытие его лаками или красками. Такая обработка должна проводиться очень тщательно, поскольку она может значительно продлить срок эксплуатации конструкции.
Изготовленная деревянная лестница на косоурах своими руками обеспечит надежное соединение между этажами дома. Она также станет гармоничным элементом дизайна интерьера, сможет привнести в него особый шарм. В ее монтаже нет ничего сложного, главное, правильно спроектировать конструкцию и изготавливать ее в соответствии с нормами, прописанными в регламентирующих документах.

Похожие новости

Комментарии (0)

Источники: http://www.vashcottage.ru/journal/post/143, http://ostroykevse.com/Lestnica/13.html, http://zalezaika.ru/derevyannye-lestnicy/132-derevyannaya-lestnica-na-kosourah.html

монтаж и фото, расчет онлайн, на одном деревянном, забежные ступени своими руками

Жильцы частных домов и просторных квартир все чаще обращают внимание на лестницы на металлических косоурах. Ее особенность заключается в способности сформировать эстетическую и функциональную составляющую конструкции. Чем точнее выполнена основа, тем легче проходит изготовление ступеней. Именно поэтому, новичку и профессионалу рекомендуется для начала разобраться в особенностях подобных конструкций.

Технические характеристики лестницы из металла на косоуре

В зависимости от архитектурных особенностей помещения и финансовых возможностей владельца, конструкция выполняется в двух возможных формах. В первом случае металлическая лестница на косоурах предусматривает фиксацию ступеней с верхней стороны.

Размер бокового отступа составляет от 10 до 13 см, будучи во многом зависимым от внутренней ширины лестничного марша.

Чем больше выступ, тем шире должна быть ступенька. Крайне редко в подобном случае происходит монтаж под ступеньки. Вторым вариантом установки подобной конструкции является крепление ступеней между косоуров.

Перед тем как устанавливать металлическую лестницу, следует заранее продумать ее дизайн и конструкцию

Перед тем как устанавливать металлическую лестницу, следует заранее продумать ее дизайн и конструкцию

В этом речь идет о следующих конструкционных особенностях:

  1. Максимальная толщина косоура колеблется от 10 до 14 см, а ширина – от 8 до 14 см. Здесь многое зависит от количества ступенек.
  2. Использование неполных и полных подступенек, в зависимости от архитектурных особенностей помещения. Соединяются оба варианта при помощи шкантов или клея.
  3. Наличие бокового зигзага косоура.

На этапе проектирования необходимо учесть особенности выбранной модификации лестницы. Чем точнее это будет сделано, тем меньше времени займет процесс монтажа. На основании собранной информации формируется типовая технологическая карта (ТТК) – документ, определяющий дальнейшую работу.

Металлическая лестница — это прочная конструкция, которая способна выдерживать большие нагрузки. Но для этого нужно правильно выбрать конструкцию в зависимости от задачи. Расскажем про это подробнее тут: https://homeli.ru/remont-i-otdelka/lestnitsy/metallicheskie-lestnitsy.

Разновидности металлических лестниц на косоурах

До момента перехода к практической реализации утвержденного проекта, необходимо тщательно все проанализировать. В большей степени это касается параметров косоуров. По своей сути они играют роль своеобразной поддержки для ступеней.

Чем лучше она сделана, тем дольше прослужат ступеньки. Наиболее распространенной на всех чертежах видом является прямая форма.

Для того чтобы лестница была прочной и безопасной, необходимо выбирать только качественные материалы

Для того чтобы лестница была прочной и безопасной, необходимо выбирать только качественные материалы

Ее изготовление производится из дерева и метала. Значительно реже применяется сочетание бетона и упомянутых выше материалов. Делается это в тех случаях, когда необходимо сделать большую толщину ступеней.

В зависимости от формы конструкции, выделяют следующие ее виды:

  • Винтовая;
  • Зигзагообразная – ее еще называют ломанной;
  • Прямая.

Помимо прямого варианта, в архитектуре применяется винтовой и ломаный. Для их успешной реализации требуется наличия определенного опыта и теоретических знаний.

Возводим металлический косоур для лестниц

Несмотря на внешнюю привлекательность древесины, металл продолжает оставаться наиболее востребованным материалом для формирования будущей основы. Обусловлено это износостойкостью материала и не восприимчивостью к внешним воздействиям.

Для его создания потребуется труба или металлический профиль, размер которого совпадает с параметрами будущей лестницы.

Для начала необходимо зафиксировать все размеры. Собранная информация поможет с большей степенью вероятности определить требуемое количество материала.

При установке лестницы на металлических косоурах, специалисты рекомендуют обращать внимание на наклон конструкции

При установке лестницы на металлических косоурах, специалисты рекомендуют обращать внимание на наклон конструкции

Сделать процесс измерений более точным помогут следующие рекомендации:

  • Зафиксировать высоту конструкции;
  • Правильно определить угол наклона лестницы;
  • Отметить на чертеже параметры ступенек и подступенков.

Как показывает опыт, достаточно зафиксировать параметры только цельного косоура. Чуть сложнее обстоит дело с конструкциями DWG. В этом случае перечисленные выше параметры фиксируются в разрезе.

Сделать подъем на мансарду красивым и стильным можно при помощи современной и практичной лестницы. О том, как выбрать подходящую для этого лестницу читайте в статье: https://homeli.ru/remont-i-otdelka/lestnitsy/lestnitsy-na-mansardy.

Универсальная металлическая лестница на одном косоуре

Смелый во всех отношениях вариант, выполненный на одном креплении. Реализовать его можно только в том случае, когда не планируется значительная нагрузка на конструкцию. Помимо этого, учитывать необходимо геометрию лестницы. Если за одним поворотом следует еще несколько, то существует необходимость в двух и более косоурах.

Многие предпочитают выбирать универсальную конструкцию, потому что ее можно быстро собрать и установить

Многие предпочитают выбирать универсальную конструкцию, потому что ее можно быстро собрать и установить

Внимание также обращается на физические параметры стен. Если таковые не позволяют сделать вывод об их прочности, то лучше остановиться на варианте с двумя железными фиксаторами.

Есть еще несколько советов от опытных строителей:

  1. Сборная конструкция – универсальный вариант, позволяющий даже при множестве внешних отрицательных факторов. Подобно кубикам конструктора, все выстраивается в свободном порядке.
  2. Если отказаться от первоначальной задумки желания нет, то качественно сделать 1-косоурную лестницу можно следующим образом. Крепление к стене производится в 4-5 точках при помощи металлических штифтов.
  3. Для домов с малышами и 4-ногими любимцами подойдут забежные конструкции. Суть их скрывается в названии. По ним можно в буквальном смысле бегать.

Единственным ограничением является требование о наличие большого свободного пространства.

Точный расчет лестниц на косоурах: онлайн рекомендации

Аккуратность и точность не только вежливость королей, но и верный друг строителя. Во время фиксации необходимых параметров обязательно использовать калькулятор, позволяющий рассчитать все с ювелирной точностью. Первое, что необходимо запомнить – математические вычисления для лестницы на деревянной и металлической основе происходят различным образом. Да, есть некоторые общие черты, но не стоит на этом основании ставить между обеими технологиями знак «=».

Сделать металлическую лестницу комфортной и безопасной можно при помощи правильного расчета конструкции

Сделать металлическую лестницу комфортной и безопасной можно при помощи правильного расчета конструкции

Непосредственный расчет происходит следующим образом:

  1. Длина несущей конструкции определяется на основании теоремы Пифагора. Искомый параметр получается после исчисления квадрата гипотенузы с последующим извлечением корня квадратного.
  2. Катетом является высота лестничного пролета от 1 до 2 этажа. Сюда необходимо добавить расстояние от верхней площадки до нижней ступеньки. Для того чтобы произвести расчет угла, необходим измерить коэффициент наклона всей конструкции.

Дальнейшие математические вычисления зависят от механизма крепления ступеней. Если решено все делать в доме при помощи кобылков, то нужно взять чуть меньшую, нежели площадь ступеньки планку.

Лестница – одна из самых необходимых, и в то же время потенциально опасная строительная конструкций в доме, поэтому нужно очень серьёзно подойти к устройству перил. В следующем материале расскажем про стандарты перил: https://homeli.ru/remont-i-otdelka/lestnitsy/vysota-peril-na-lestnitse-po-gost.

Правила установки лестницы на косоурах

Правила работы с материалами не зависят от того, какая основана выбрана для возведения лестницы своими руками на второй этаж. Сложнее работать с металлом, требующим установки кобылков. Помимо нее, обязательно применить опорную пластину, которая сделана из листа металла.

Вырезается пластина в форме ступени таким образом, чтобы без выступов ее покрыть. После этого все приваривается к несущей основе с обязательной фиксации при помощи болтов.

Правильно и быстро установить металлическую лестницу на косоурах вам помогут специалисты

Правильно и быстро установить металлическую лестницу на косоурах вам помогут специалисты

Определенную сложность представлять комплексные конструкции ступенчатого типа, оснащенные двойным косоуром. В этом случае не нужно использовать упомянутые выше кобылки.

Дальнейший порядок действий выглядит следующим образом:

  1. Применение больцев – при помощи дюбелей и опорной ножки происходит фиксация ступеней лестницы.
  2. Стальная опора выполнена в форме изогнутого листа, зафиксированного с использованием 4 винтов.
  3. Использование деревянной кобылки целесообразно в тех случаях, когда в качестве выступает балка. Для закрепления частей применяется шпильки или дюбеля.

Вырубленная проступь – все опорные ступени фиксируются на косоурах при помощи саморезов с добавлением клея.

Монтаж лестницы по металлическим косоурам

Как только все готово, можно смело переходить к практической реализации проекта. Для того чтобы все узлы оказались на своих местах, рекомендуется положить чертеж перед глазами. Новички упростят себе жизнь, начав со средней профильной секции лестницы. В этом случае легче проводить необходимые корректировки. Даже если возникнет большая или не очень погрешность, не нужно будет разрушать все для внесения корректировок.

Если вы решили установить лестницу самостоятельно, тогда заранее необходимо подготовить все материалы и инструменты для работы

Если вы решили установить лестницу самостоятельно, тогда заранее необходимо подготовить все материалы и инструменты для работы

Дизайнеры со стажем подготовили несколько рекомендаций для начинающих:

  • Все несущие элементы должны быть скрыты от глаз;
  • Используются саморезы и болты с большим запасом прочности;
  • Установить косоур необходимо на заранее подготовленную поверхность.

Лестница на косоурах своими руками (видео)

Функциональная и внешне привлекательная конструкция, выполненная на основе деревянных или металлических косоуров, подойдет для частного дома, коттеджа или офисного помещения с достаточной площадь. Если таковой нет, то всегда можно выбрать компактный вариант. Речь идет о зигзагообразной и прямой форме. Перед установкой каждой из них проводятся тщательные измерения.

Подробно: лестницы на косоурах (фото примеров)

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
