Лестницы своими руками на косоурах – Деревянная лестница своими руками: чертежи и пошаговая инструкция для сборки и изготовления лестниц на металлическом каркасе, косоурах и бетонных маршах

Как рассчитать косоур для деревянной лестницы

Как сделать лестницу на косоурах самому

Лестница на косоуре – одна из самых распространенных в мире лестничных конструкций. Если вы придете в любой магазин лестниц или в компанию по их производству, то удивитесь, какие огромные деньги запросят специалисты за изготовление лестницы. Между тем, выполнить лестницу на косоурах простого вида может каждый домашний мастер. Все, что для этого потребуется — немного терпения и несколько дельных советов. В этой статье я расскажу Вам, как сделать лестницу на косоурах правильно и быстро.

Оглавление

Как рассчитать косоур

Расчет деревянного и металлического косоура сводится к следующему – определению количества ступеней в лестницы, высоты межступенного интервала и ширины подступенка. Расчет этот не представляет ничего сложного. В большинстве статей приводится типовой расчет, но я посчитаю реальную лестницу, чтобы показать, как можно использовать любые значения.

Определяем высоту и длину лестницы

Итак, перед тем, как выполнить расчеты, нужно замерить высоту и длину лестницы. Ели мы делаем однопролетную лестницу с прямыми косоурами, советую выбирать длину пролета по проекции на пол не более 4,5 метров, а вот высота может быть разной. Мы возьмем высоту потолка в 3,1 метра + 15 см на чистовой пол перекрытия с теплоизоляцией. Итого 3,25 м. При длине в 4,5 метра и высоте 3,25 метра наша лестница должна иметь определенное количество ступенек.

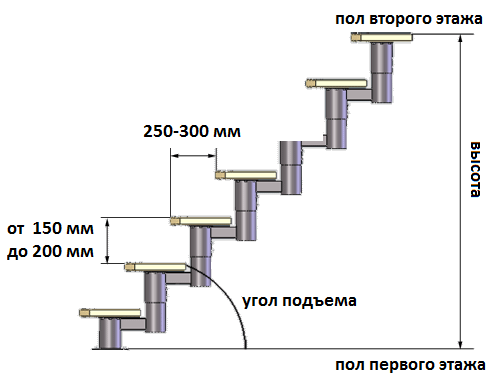

Правила расчета ступеней

Высота ступеней должна лежать в пределах 16-22 см. Не больше и не меньше. Ширину лучше брать в пределах 28-35 см. Используя эти значения начинаем считать. Рассчитываем по длине, 4,5 метра делим на 0,3. Получаем 15 ступеней. Теперь 3,25 метра делим на 15. Получаем высоту ступени: 21,6 см. Это приемлемо, но лучше увеличить количество ступеней до 16. В этом случае высота ступени составляет 20,3 см, а ширина ступени: 28 см, что вписывается в оптимальные параметры. Расчет ступеней закончен.

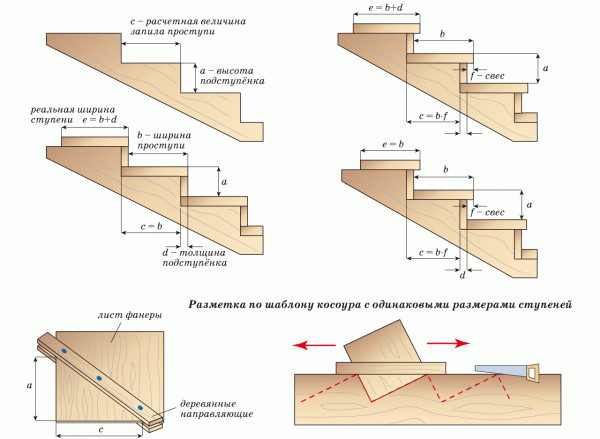

Разметка косоура

Вне зависимости от того, работаете ли вы с деревом или металлом, потребуется соответствующая разметка косоура.

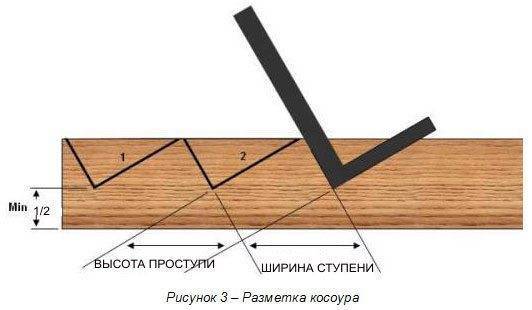

Деревянный косоур размечается при помощи угольника, на сторонах которого отмечены значения ширины и высоты ступени. В нашем случае 20,3 см и 28 см. При разметке очень важно, чтобы хотя бы половина ширины косоура осталась нетронутой после разметки. В нашем случае лучше всего подобрать косоур с шириной от 40 см.

Металлический косоур сваривается из кусков профиля соответствующей ширины и высоты. Как следствие, нам потребуется 16 отрезков с длиной 28 см + 0,5 см на шов и 17 отрезков с высотой 20,3 см + 0,5 см на шов. Если вы будете сваривать сами, советую использовать полуавтомат – шов получается ровнее.

Выпилка косоура из дерева

Для устройства косоура вам, скорее всего, предложат использовать сосну. Конечно, я рекомендую обратить внимание на дуб, но стоят такие косоуры в 2-3 раза дороже, да и обрабатываются сложнее. Если выбираете сосну, берите доску от 40 мм толщиной – не ошибетесь. Потом лестница будет твердо держаться, конструкция не будет разваливаться.

Лестница на косоурах своими руками изготавливается выпилкой основания под ступени. Сделать это легче всего циркулярной пилой, но если ее нет, подойдет и лобзик с пилкой по дереву – помучаетесь, но работу сделаете. Не забывайте работать в перчатках. Без них руки серьезно устанут с непривычки. Всегда подбирайте только острые новые лезвия по дереву (они с крупными зубьями).

Выпилка осуществляется непосредственно под размер косоура или с небольшим углублением для утапливания ступеней.

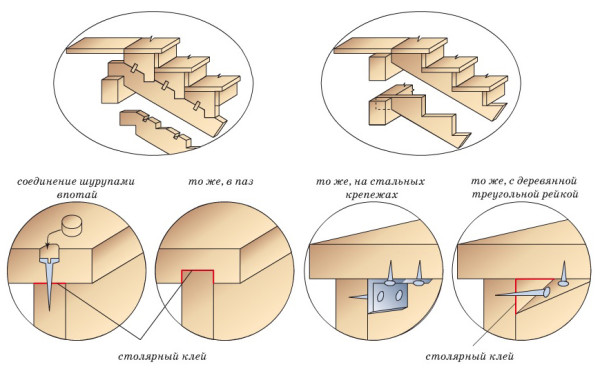

Установка ступеней

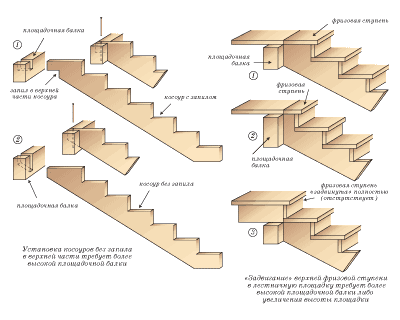

Перед тем, как поставить ступени, нужно определиться с методом их крепления. Лестницы на металлических косоурах предполагают крепление болтами или сварными соединениями (в случае металлических ступеней). Лестницы из дерева предполагают крепление ступеней непосредственно на выступы косоуров, при помощи болтов, винтов и шурупов, а также крепление на кобылках.

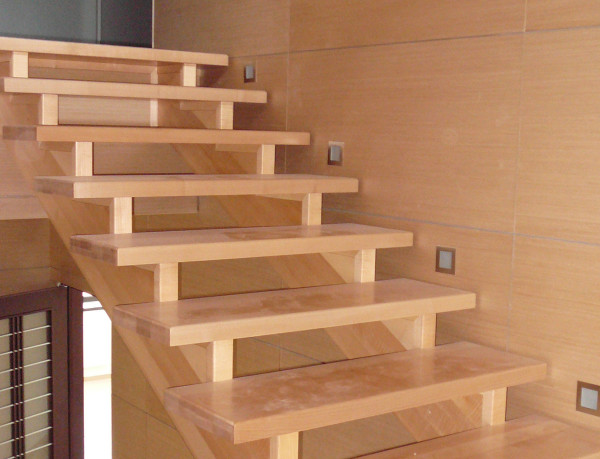

Кобылка – это специальный выступ на косоуре, который крепится к нему при помощи стяжки, дюбеля или шурупы. Чаще всего косоур и кобылка, а также кобылка и ступень удерживаются на специальных шпонках из бука, прикрученных на длинные шурупы. Вы можете выбрать любой вид крепления, который посчитаете нужным. Для начала я советую крепить ступени непосредственно на выпиленные выступы косоура. Это намного проще.

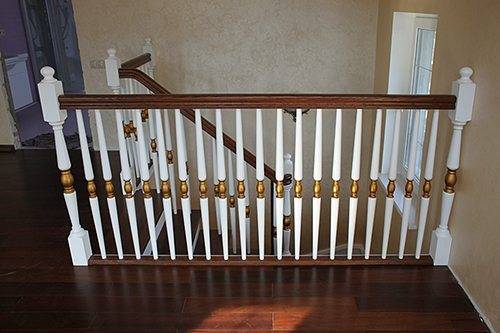

Установка балясин

Балясины крепятся к ступеням или непосредственно к косоурам при помощи стяжек или дюбелей. При этом очень важно добиться надежной, прочной фиксации. Так как балясины входят в состав каркасной конструкции, от их прочности напрямую зависит прочность конструкции в целом. Я советую использовать стяжки и дюбеля с длиной минимум 5-7 см, чтобы балясины надежно защищали от падения. Не забудьте также правильно подобрать перила лестницы. Они должны быть достаточно широкими, чтобы обеспечить надежную поддержку руке.

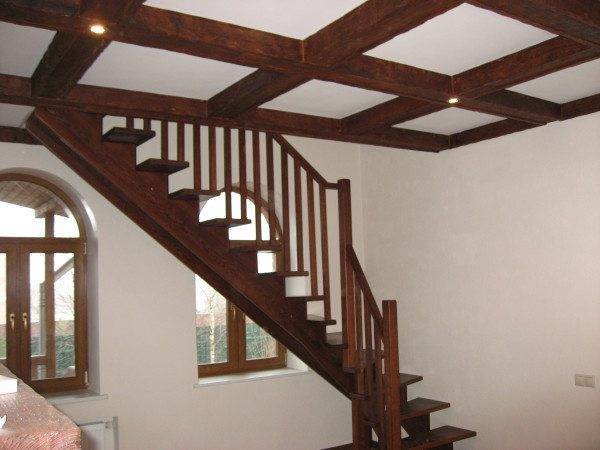

Один или два косоура

Лестница на косоурах предполагает использование 1, 2 или 3 косоуров, в зависимости от ее ширины. Чаще всего для деревянных конструкций применяются 2 косоура, идущие по бокам. Металлические косоуры пролегают по центру. От них отходит металлическая подошва, к которой крепятся ступени. Существуют также бетонные косоуры, монтаж которых лучше доверить профессионалам.

Выбирать крепление на 2 косоура можно практически всегда. В том случае, если ширина ступеней больше 1,5 метров, применяют 3 косоура – 2 по краям и один – по центру. Не советую применять крепление только на 1 косоур при устройстве домашней лестницы своими руками. Такой косоур требует серьезных расчетов и чаще всего может устанавливаться только профессионалами.

Теперь вы знаете, как сделать лестницу на косоурах, и какие материалы для этого использовать. Не забудьте установить балясины, поручни и крепежные элементы на верхней и нижней ступени, декоративные порожки, если последняя ступень находится почти заподлицо с полом.

Использование материалов разрешено только с предварительного согласия правообладателей.
Все права на картинки и тексты принадлежат их авторам.

  • Как рассчитать косоур
  • Определяем высоту и длину лестницы
  • Правила расчета ступеней
  • Разметка косоура
  • Выпилка косоура из дерева
  • Установка ступеней
  • Установка балясин
  • Один или два косоура

Ошибка! Произошла неизвестная ошибка

Спасибо, что делаете наш сервис лучше!

Modal title

Close Save changes

Делаем косоуры для лестниц своими руками

Если вы решили самостоятельно сконструировать подъем на этаж, вам обязательно нужно знать, как сделать косоуры для лестниц. Если мастерить все своими руками, важно знать особенности всех элементов, их виды и правила изготовления.

Особенности и виды конструкции

Перед тем как решиться сделать косоур для лестницы своими руками, нужно разобраться подробнее в особенностях этой детали. По сути это опорный элемент лестницы, который служит поддержкой для ступеней.

Прямые косоуры применяются чаще всего

На расчет материалов для лестницы на косоурах во многом влияет тип изделия. Косоуры могут изготавливаться из дерева, металла, бетона, а также сочетать оба этих материала. По форме различают такие элементы:

Простейший вариант для большинства лестниц – прямой. Именно его и стоит рассмотреть более подробно.

Особенности проведения расчетов

Если вы решили произвести все работы своими руками от начала и до конца, прежде всего нужно подумать о разработке проекта лестницы. Для этого нужно вычислить все необходимые параметры. Расчет лестницы на деревянных или металлических косоурах производится практически по одному и тому же принципу.

Расчетные данные для разметки косоура

Для определения длины несущей детали воспользуйтесь теоремой Пифагора. В данном случае искать нужно квадрат гипотенузы, который после извлечения из него корня будет означать длину планки. Катетами в этой ситуации выступают высота пролета от пола первого этажа до второго, а также расстояние от первой ступени до площадки сверху. Угол определяется уровнем наклона конструкции.

Расчет формы косоура лестницы производится исходя из выбранного способа крепления ступеней. Если используются кобылки, планка берется меньшего размера, в противном случае нужно добавить к ней высоту проступи. При ширине лестницы более 150 см помимо боковых косоуров устанавливают дополнительный центральный.

Деревянный косоур

Самый распространенный вариант лестниц – на деревянных косоурах. Чтобы сделать их своими руками потребуется минимум усилий.

Чтобы конструкция получилась прочной и прослужила вам как можно дольше, лучше выбирать твердые лиственные породы, хотя работать с ними немного сложнее и дольше.

При изготовлении лестницы из дерева, как правило используется два косоура

Для начала необходимо произвести расчет толщины доски. Чем больше лестница в высоту и ширину, тем прочнее должна быть опора, а значит и доску нужно подобрать потолще. Если конструкция предполагает крепление без кобылки, выполняются следующие действия:

  1. Разметьте места выреза. Для этого нужно использовать треугольник. Одна его сторона соотносится с глубиной проступи, а вторая – с высотой подступенка. Гипотенуза такого прямого треугольник проходит по краю балки.
  2. С помощью электролобзика или циркулярной пилы выпилите лишние фрагменты согласно разметке.
  3. Определите размеры ступеней. От этого во многом зависит способ их крепления. Они могут фиксироваться как вплотную с краем косоура, так и выходить за его пределы на 2-3 см.

А вот если вы решили использовать кобылки, тогда производить распил боковин не нужно, для этого просто используют прямую планку из цельного или клееного бруса. В зависимости от высоты подступенка и глубины проступи кобылка может иметь вид треугольника или трапеции. Для треугольного варианта может потребоваться выпиливание небольшого участка балки для того, чтобы ступень немного заходила под следующую.

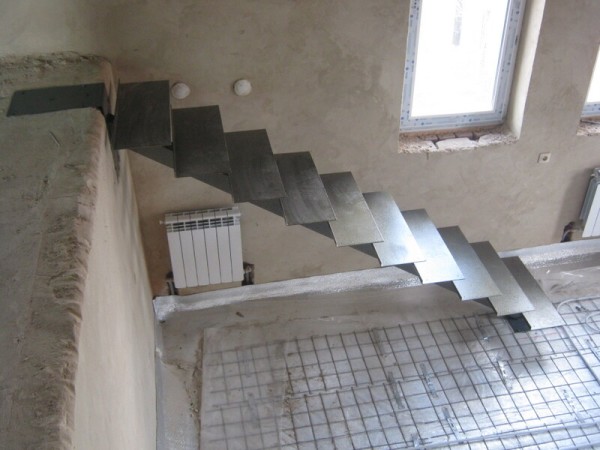

Металлический косоур

Более сложный, но зато надежный вариант – лестница, сконструированная на металлическом косоуре своими руками. Для изготовления такого варианта вам понадобится металлический профиль или труба, именно из этих материалов обычно делают основу для лестницы.

Металл — очень прочный материал, поэтому зачастую достаточно одного центрального косоура

Чтобы определить необходимое количество материалов, нужно сделать расчет на основе данных о высоте и наклоне лестницы, а также размеров ступеней и подступенков. В большинстве случаев достаточно одного центрального косоура. Металл способен выдержать огромную нагрузку, но многое также зависит от качества соединения деталей лестницы.

Простейшим способом является изготовление косоура из прямого элемента. Например, возьмите трубу, размеры которой соответствуют заданным параметрам. Наметьте на ней положение будущих ступеней и закрепите кобылки. Они представляют собой небольшие отрезки трубы или профиля с опорной пластиной сверху. Идеальный способ соединения – сварка. Швы должны быть прочными, но в то же время незаметными. В пластине делаются отверстия, которые необходимы для фиксации ступеней.

Способы крепления ступеней

В зависимости от того, из какого материала вы решили сделать косоуры, зависит и способ крепления ступеней лестницы. Если вы выбрали металл, нужно использовать кобылки. Для ступеней подготавливают опорную пластину. Самый лучший вариант – лист металла, вырезанный по форме ступени. Его приваривают к несущему элементу, а ступеньки фиксируют с помощью болтов.

Исключение могут составить сложные ступенчатые конструкции с двойным косоуром. Тогда кобылки необязательны.

Различные варианты крепления ступеней

Если предварительный расчет показал, что можно уместить в проеме лестницу на деревянных косоурах, тогда стоит рассмотреть сразу несколько вариантов:

  • Вырубленные проступи – ступени крепятся непосредственно на косоуры с помощью саморезов или шкантов и клеевой смеси.
  • Деревянная кобылка – дополнительные фрагменты лестниц фиксируются на балке с помощью дюбелей, шкантов, шпилек или саморезов.
  • Стальная опора – ступени фиксируются на плоской изогнутой опоре, которая, в свою очередь, крепится на винты.
  • Больца – задняя часть ступени лестниц фиксируется на косоурах с помощью металлической опорной ножки и дюбеля.

Если вы решились на возведение лестницы своими руками, заранее продумайте несколько вариантов и выберите наиболее подходящий, исходя из доступных материалов и имеющихся навыков.

Параметры и классификация косоуров для лестницы

Главной деталью лестничных конструкций являются несущие элементы, к которым относится и косоур. Это наклонная балка, на которую крепятся ступени. Лестницы могут иметь один косоур, что придает всей конструкции невесомый вид, или же два, что сделает её более надежной. Косоурные лестницы самые популярные, так как позволяют придавать конструкции любую дизайнерскую форму и хорошо вписываются в любой интерьер помещения.

Классификация и виды косоуров

По форме косоуры могут быть:

Прямые марши наиболее простые в исполнении, их можно изготовить самостоятельно.

Ломаные пролеты применяются для конструкций, состоящих из нескольких маршей и располагающиеся перпендикулярно друг другу.

Винтовые марши используются для закруглённых лестничных конструкций.

По месторасположению косоура, конструкции можно разделить на:

  • боковые – применяются 2 косоура по бокам марша;

  • центральные – используется 1 центральный косоур.

Если ширина проема свыше 1,5 метров, необходимо совместить два типа расположения, и использовать 3 косоура: в центре и по бокам.

При самостоятельном конструировании лестницы на одном косоуре, необходимо помнить, что возведение таких конструкций требует предварительного согласования в органах строительного контроля.

Центральный косоур применяется для легких, невесомых, почти прозрачных лестничных конструкций. Для более же надежной конструкции необходимо применять две несущие балки. Именно второй вариант наиболее популярный и чаще применяемый на практике.

Параметры и размеры косоуров

Для расчета параметров лестницы, в первую очередь необходимо остановиться на основных величинах:

  • высота лестничной конструкции;
  • длина проекции по полу;
  • высота и ширина проема;
  • глубина проступей;
  • высота подступенка;
  • количество проступей.

При определении высоты всей конструкции нужно измерить расстояние от пола 1 этажа до пола 2 этажа. Общая высота лестничной конструкции не может быть ниже двух метров. Длина проекции по полу определяется исходя из размеров отведенного под лестницу места в помещении. Высота и ширина проема определяется опытным путем по месту установки. Глубина ступени выбирается из личных предпочтений, но должна соответствовать эргономическим требованиям. Наиболее часто применяют размер глубины в 250-300мм. Высота подступенка не должна превышать 220мм.

Количество проступей определяется исходя из длины косоура и высоты подступенка.

  • высота конструкции 2500мм;
  • длина 4000мм;
  • глубина проступи 280мм;

Длину лестницы делим на глубину ступени и получаем количество ступенек – 14 штук.

Аналогично вычисляем высоту подступенка. Высоту делим на количество проступей и получаем 180мм.

Длина несущего элемента определяется при помощи теоремы Пифагора:

К квадрату длины прибавим квадрат высоты и получим длину косоура, то есть 4700м.

Деревянный косоур своими руками

Собрать деревянный косоур не так уж и сложно, как может показаться на первый взгляд. Чтобы сделать косоур своими руками, необходимо правильно подобрать толщину несущих балок.

Чтобы конструкция получилась более надёжной и долговечной, необходимо для несущих элементов выбирать твердые лиственные сорта деревьев, таких как дуб, клён или бук. Перед работой с деревянными заготовками, их необходимо зашкурить.

Чем выше планируется лестничная конструкция, тем прочнее и толще должна быть несущая балка. Косоуры могут быть двух типов:

Кобылки представляют собой треугольные элементы, которые крепятся шкантами к балке. Именно на кобылки устанавливаются проступи. Такую конструкцию собрать достаточно сложно. Но эта сборка считается наиболее надежной.

Наиболее простой в сборке будет ступенчатый косоур. Для крепежа ступеней необходимо лишь выпилить треугольные вырезы. Получается лестничная проекция.

Размеры катетов выпиливаемых треугольников определяются как глубина проступи и высота подступенка. Перед распилом необходимо тщательно разметить балку при помощи треугольной линейки с прямым углом. Затем, при помощи циркулярной пилы, срезать лишние углы по меткам. Следует помнить о правилах безопасности при работе с электропилой. Чаще всего используется два деревянных косоура по бокам для надежности и прочности конструкции. Минусом подобной конструкции является распил, который значительно уменьшает толщину балки и влияет на надежность всей конструкции.

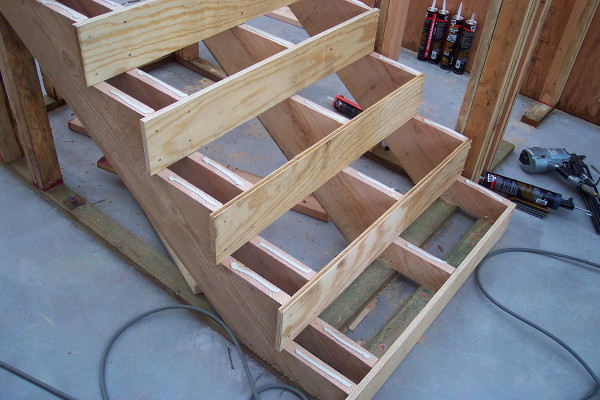

Создание лестницы на ступенчатом косоуре

Металлический косоур

Металлический косоур для лестницы можно достаточно просто сделать своими руками. Конструкция из металла более сложная в исполнении, но она и более надежная. В качестве несущих металлических элементов можно использовать П-образный профиль или трубу. Для изготовления косынок (аналог кобылок) можно использовать уголок. Металлический несущий элемент обычно расположен по центру. Различают два типа подобных лестниц:

  1. Ленточный – изготавливается из цельных листов металла. Листы распиливают на элементы, которые впоследствии сваривают в единое целое. После отшлифовки швов к несущей балке прикрепляются проступи. Обычно в таких лестничных маршах не используются подступенки.
  1. Сварные изготавливаются из металлического профиля или стали. Этот вид косоуров наиболее распространен.

Размер косынки определяется как высота шага и глубина проступи. Детали уголка привариваются друг к другу под углом 90 градусов. На профиль наносится разметка при помощи треугольника с отмеченными величинами. На эти метки затем привариваются косынки.

Рекомендуется тщательно производить сварку элементов косоура, ведь от её качества зависит и прочность всей лестничной конструкции.

Для придания конструкции дополнительной жёсткости, к косоуру в нескольких местах приваривается уголок, размер которого равен ширине проема. Затем привариваются кронштейны к косынке для крепления проступей.

Создание лестницы на металлических косоурах

Косоуры из бетона и железобетона

Косоуры из этих материалов имееют одно существенное преимущество. Дело в том, что бетонный лестничный марш считается самым надежным и долговечным. Проекты таких конструкций можно разделить на:

Типовые элементы чаще всего встречаются в типовых многоэтажных застройках и общественных зданиях. Подъездные лестничные марши отливаются на заводах. Такие конструкции являются монолитными.

Также заводы железобетонных конструкций выпускают отдельно ступени и косоуры. К таким изделиям дополнительно понадобятся металлические крепежные элементы.

Бетонные изделия могут выглядеть индивидуально, принимая интересные интерьерные формы, задуманные дизайнером. В таком случае красота будет стоить довольно дорого.

При изготовлении бетонной конструкции своими руками необходимо:

  1. Соорудить водонепроницаемую опалубку, чтобы раствор удерживался внутри неё.
  2. Из арматуры необходимо предварительно сварить каркас лестничного марша и поместить его внутри опалубки.
  3. Заполнить пустоты бетоном, утрамбовывая по ходу заливки раствор.
  4. После полного застывания цементного раствора, можно приступать к облицовочным работам.

Крепление проступей

Способ монтажа проступей зависит от материала, из которого произведен косоур. К металлическим стойкам сначала крепятся косынки, а затем в потай монтируются деревянные ступени с помощью болтов или саморезов. Металлические проступи просто привариваются к косоуру.

К деревянным косоурам ступеньки крепятся несколькими способами:

  • Вырубленные проступи – наиболее простой способ, так как в несущей балке выпиливаются углы по размерам ступеней и подступенков. Остается только качественно закрепить все элементы.
  • Деревянная кобылка – дополнительный элемент, который монтируется к балке при помощи шкантов. Затем поверх кобылки прикрепляется проступь. Такие лестницы могут быть открытого и закрытого типа (с применением подступенка).
  • Стальная опора – ступени крепятся к стальным косынкам, которые предварительно прикрепляются к балке.
  • Больца применяются для задних частей ступеней и крепится к косоуру при помощи дюбеля.

Косоурные лестницы часто возводятся в частных домах. Если вы решаетесь возводить такую конструкцию собственными руками, предварительно тщательно просчитайте размеры конструкции и подберите наиболее подходящие материалы. Правильно спроектированная конструкция прослужит не одно десятилетие.

No related posts.

Добавить комментарий Отменить ответ

Источники: http://doido.ru/articles/show/271-kak-sdelat-lestnitsu-na-kosourah-samomu, http://vseolestnicah.ru/elementy-i-komplektuyushhie/kosoury-dlya-lestnic.html, http://lestnitsygid.ru/elementy/kosour-dlya-lestnicy-parametry-i-klassifikaciya.html

Косоуры для лестниц, что это такое? (виды, расчеты, монтаж)

Строительство лестницы в частном доме является очень интересным процессом. При помощи лестницы можно задать тематику всего будущего интерьера в доме.

Внешний вид будущей лестницы зависит от множества факторов, в том числе от выбора несущего элемента конструкции. Одним из самых распространенных и универсальных вариантов является косоур. Чтобы понять, что такое косоур, советуем вам ознакомится с данной статьей.

Что такое косоур?

Любая лестница состоит из двух основных деталей — несущего элемента и ступеней. Одним из вариантов несущего элемента лестниц как раз и является косоур.

Косоуры для лестниц могут различаться:

  • по форме конструкции;
  • количеству несущих элементов;
  • материалу изготовления.

   Разновидности конструкций косоуров

По форме косоуры подразделяются:

  • прямой;
  • поворотный;
  • винтовой.

Самыми распространенными являются прямые косоуры, которые используются для строительства простых лестниц.

прямой косоур

Поворотные косоуры применяются в лестницах, состоящих из нескольких маршей.

поворотный косоур

Для винтовых и закругленных лестниц применяется винтовой косоур.

косоур для винтовых лестниц

Также лестничные косоуры подразделяются по числу направляющих и их месторасположению:

  • на 2 косоурах, боковые;

на двух косоурах

  • на 1 косоуре, с центральным расположением.

на одном косоуре

В зависимости от ширины марша для усиления конструкции возможно использование трех и более косоуров.

три и более косоуров

Параметры и размеры

Для того чтобы прямая лестница на косоурах была комфортной и безопасной, важно правильно рассчитать параметры несущего элемента.

Параметры, которые необходимо вычислить:

  • Длина косоура. Для расчета данного параметра нужно вспомнить школьную математику, а именно теорему Пифагора:
А222.

расчет длины косоура

  • Размер ступеней. Данный параметр важен для определения размеров выпиливаемых частей.

размер ступеней

  • Размер косоура. Здесь подразумевается размер доски, из которой будет изготавливаться косоур. Толщина доски должна быть не менее 8 мм, а ширина определяется в зависимости от размеров ступеней. Расчет происходит таким образом, чтобы пропил был не более половины всей ширины.

размер косоура

Косоур из дерева

Различают два варианта изготовления косоуров:

  • Зубчатый (ступенчатый) – изготавливается путем выпила участков под ступени из цельной доски.

ступенчатый косоур

Для правильной разметки, необходимо подготовить шаблон – на доске отмерить величину проступи и подступенка и прикрутить рейку под углом, равным углу наклона будущей лестницы.

Шаблон требуется подготовить, чтобы размер всех ступеней получился одинаковым, а лестницы на косоурах были удобны для эксплуатации.

  • Кобылки – монтаж немного сложнее по причине необходимости изготовления большего числа деталей одинакового размера.

косоур на кобылках

Косоур на кобылках — более сложная конструкция, однако она считается более надежной.

Косоур из металла

Металлический косоур считается более прочным и надежным, по сравнению с деревянным. Для его изготовления также существует ряд способов:

  • Ленточный – выполняется путем выпиливания элементов из целого листа металла. В зависимости от размеров допускается выпилить косоур целиком или частично с последующей сваркой. Сварочные швы обрабатываются и закрашиваются таким образом, что создается ощущение цельного косоура.

ленточный косоур из металла

  • Косоур из профильной трубы. Изготавливается путем нарезания необходимого количества отрезков, равных ширине проступи и высоте подступенка, после чего они свариваются под углом 90°.

косоур из профильной трубы

  • Косынки – являются аналогом кобылок. Изготавливаются из уголков, сваренных под прямым углом.

косоур из металлических косынок

Второй вариант монтажа металлических кобылок — приваривание к наклонному несущему элементу выступа под углом, необходимым для размещения площадки.

наметаллических кобылках

Видео, по монтажу металлического косоура:

Бетонный и железобетонный косоур

Бетонные лестницы являются самыми надежными и долговечными, не зря их широко используют при строительстве многоквартирных, промышленных и коммерческих объектов.

Бетонные косоуры также бывают разных видов:

  • Типовые – при помощи которых построены множество объектов, как частных, так и общественных.

Типовой железобетонный косоур

Изготовление такого рода косоура допустимо как своими руками, так и на специализированных заводах.

  • Индивидуальный – такой тип косоура изготавливается исходя из разработанного дизайн-проекта, изделие может иметь практически любую форму. Возможность изготовления будет зависеть только от навыков и опыта мастера, выполняющего работу.

индивидуальных бетонный косоур

индивидуальных бетонный косоур

Строительство бетонной лестницы, в том числе и на косоуре, осуществляется по типовому алгоритму:

  1. Подготовка фундамента.
  2. Сборка прочной опалубки.
  3. Вязка армированного каркаса.
  4. Заливка бетоном.
  5. Обработка и отделка после застывания конструкции.

расчет и монтаж своими руками (инструкция, фото и видео)

Многоуровневые квартиры и частные загородные дома в несколько этажей перестали быть экзотикой. Для перемещения между ярусами в них применяются лестницы самых разнообразных компоновок. Это и классические конструкции с прямыми и поворотными маршами, и винтовые и ряд других.

Лестница с опорой на косоур – одно из таких своеобразных и интересных технических решений. Ее вид отличается от иных схем воздушностью и легкостью.

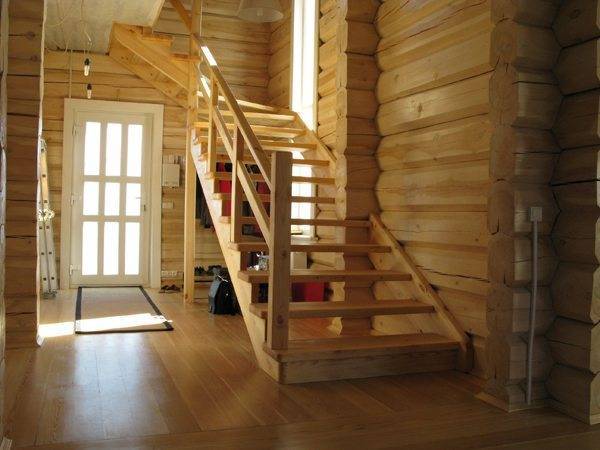

Фото лестницы на косоурах в частном домеФото лестницы на косоурах в частном доме

Проектирование и изготовление такой лестницы процесс сложный и требующий знаний и опыта. Составить собственное мнение относительно него по описаниям непросто. Видео в этой статье наглядно продемонстрирует все этапы этого процесса. Это поможет формированию точного представления о порядке действий работников, а выполнение последовательности из отдельных операций позволит получить необходимые навыки.

Подробная инструкция к видеоматериалам позволяет разобраться во всех нюансах и изготовить эту конструкцию своими руками. Даже неопытный мастер с минимальными навыками металлообработки или работы с древесиной может воплотить такую схему в материале своими руками. Весь процесс условно можно разбить на несколько этапов и начинать следует с исследования места установки лестницы.

Расчетно-проектные работы

Если строго придерживаться заведенного в строительной отрасли порядка, то начинать следует с составления технического задания. Расчет лестницы на косоурах производится в соответствие с требованиями СНиП IV-14-84, ГОСТ 23120-78 и ГОСТ 8717.0-84, а также других руководящих документов. В техническом задании определяются исходные условия для проведения расчетов и проектирования.

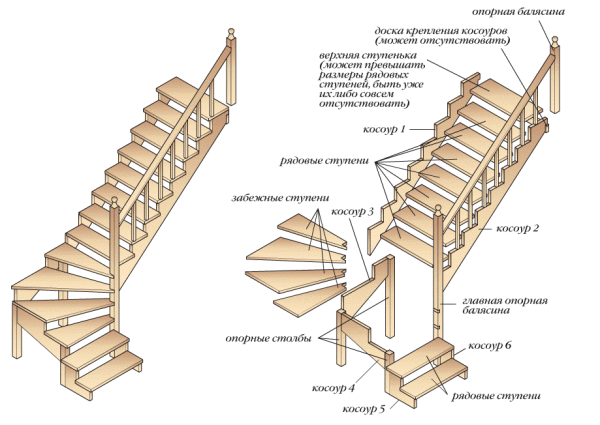

Конструктивные элементы лестницы на косоурахКонструктивные элементы лестницы на косоурах

На практике при возведении строений такой документ естественно не оформляется по всем правилам. Однако самые необходимые данные для расчетов определяются и с достаточно высокой точностью.

Речь идет о таких сведениях как:

  1. материал лестницы: металл, дерево (порода), железобетон или их комбинации;
  2. общая высота лестницы;
  3. взаимное положение верхней и нижней площадки;
  4. общую ширину конструкции;
  5. угол наклона косоура и высоту подступенка;
  6. несущая способность материала в местах крепления силовых конструкций и тому подобное.

Опыт показывает, что таких данных вполне достаточно для проведения вычислений по геометрии и прочностным характеристикам сооружения.

Дополнительно выполняется расчет лестничного косоура на зыбкость и устойчивость. Математический аппарат подобных операций достаточно сложен и требует большого количества справочных коэффициентов. Такие вычисления могут производиться как вручную, так и с использованием специального программного обеспечения. Профессиональные приложения сложны для неопытного пользователя, но в сети можно найти и простенький софт.

Пример расчета лестничного маршаПример расчета лестничного марша

На этом этапе также производится оценка затрат на изготовление и установку лестницы. Калькуляция составляется с учетом стоимости необходимых материалов и оплаты труда привлеченных специалистов. Дополнительные издержки могут возникнуть при закупках или аренде инструмента. Окончательная цена конструкции может быть уменьшена, если вся или по крайнее мере большая часть работ будет выполняться самостоятельно.

Выбор материала для элементов конструкции

Большое значение при изготовлении строительных конструкций имеет материал. Одним из самых технологичных и простых в обработке является древесина. Она обладает невысоким удельным весом, большой механической прочностью и очень интересной фактурой. Деревянная лестница на косоурах имеет достойный вид и способна украсить квартиру или дом с авторским оформлением в классическом английском стиле.

Этот материал хорошо поддается шлифовке и полировке. Применение современных грунтовок и лаков делает его невосприимчивым к воздействию влаги. Деревянные лестницы на косоурах могут быть изготовлены самостоятельно в домашней мастерской.

Для выпиливания заготовок и черновой обработки не нужны узкоспециализированные инструменты. Доводка деталей осуществляется шлифовальными машинками и наждачной бумагой разной зернистости.

Полезный совет!
Для придания лестнице из дерева необычного вида может быть использована новейшая технология ультрафиолетовой полимеризации защитного декоративного покрытия.
Суть ее состоит в том, что на подготовленную поверхность наноситься специальное масло.
Оно подвергается кратковременному облучению, в результате которого образуется прочная и красивая пленка.
Это покрытие обладает высокой стойкостью и сразу готово к использованию по назначению.

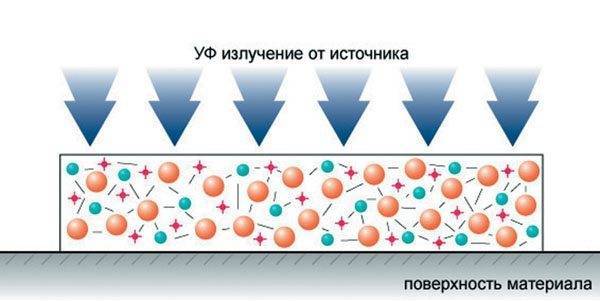

Процесс ультрафиолетовой полимеризацииПроцесс ультрафиолетовой полимеризации

Как самостоятельно изготовить лестницу

Когда материал для строительных конструкций выбран, можно переходить к основной части технологического процесса.

Изготовление лестницы на косоурах своими руками начинается с подготовки и производства всех необходимых деталей и узлов:

  1. Косоур представляет собой несущую балку, концы которой крепятся к нижней и верхней площадке. По верху ее установлены подкосы для ступеней, при взгляде на эту конструкцию сбоку она напоминает гребень;
  2. Ступени лестницы – обработанные доски, закрепленные на косоуре и предназначенные для перемещения по ним людей;
Варианты крепления косоуров и ступенейВарианты крепления косоуров и ступеней
  1. Балюстрада или перила на таких лестницах крепится к ступеням и предохраняет человека от падений с высоты.

В зависимости от геометрических размеров и еще некоторых специфических параметров это сооружение может иметь особенности. В зависимости от количества несущих балок бывают лестницы на монокосоуре и с двумя несущими элементами. Первый вариант в частных домах и квартирах получил наибольшее распространение.

Разметка несущей балкиРазметка несущей балки

Варианты изготовления несущей балки

Лестница на монокосоуре имеет в своей основе силовую часть, изготовленную из цельного деревянного бруса или составную. В первом варианте зубья на балке выпиливаются при помощи электрической циркулярной пилы.

Для составной балки треугольники вырезаются отдельно и закрепляются на брусе с использованием шкантов и клея. Такое соединение при необходимости может разбираться для ремонта.

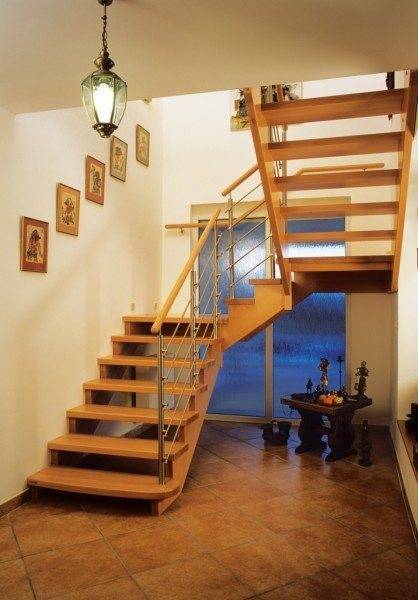

Лестница на косоурах из древесиныЛестница на косоурах из древесины

Лестница на одном косоуре из цельного бруса имеет более высокую стоимость изготовление. Для нее необходима заготовка толщиной не менее 50 мм и шириной не менее 300 мм. Такой брус можно выпилить только из очень крупного дерева. Потому использование цельной балки явление довольно редкое.

Составная конструкция проще в изготовлении: каждый треугольник выпиливается и обрабатывается по отдельности.

Важно!
При производстве косоура необходимо добиться максимально точной подгонки всех элементов.
Особое внимание уделяется фиксации элементов на основе.
Опорные площадки под ступени должны быть строго параллельными между собой.
Тогда при правильной установке лестницы они обеспечат горизонтальность плоскости каждой ступени.

Ступени и балюстрада – важные составляющие конструкции

Лестницы на косоуре имеют открытые проступки без подступенков, эта особенность их конструкции придает им легкости и изящества. Для производства ступеней используется доска толщиной в 50 мм и более ширина 250-300 мм, что касается дины, то она может быть разной. Этот показатель зависит от размеров проема и должен обеспечивать свободное перемещение человека.

Лестницы на центральном косоуре имеют только одну точку для закрепления ступеней, и она расположена посредине детали. Это соединение должно быть достаточно надежным и жестким. При этом сама ступень должна иметь достаточное сечение и прочность, чтобы при приложении нагрузки к любому ее краю не происходило ее деформации и прогиба. Каждый элемент после чистовой обработки тщательно шлифуется и полируется.

Лестница с двойным центральным косоуромЛестница с двойным центральным косоуром

Изготовление ограждающих конструкций: балюстрад или перил – операция сложная и ответственная. Размеры этих элементов лестницы определяются проектной документацией, а форма должна отвечать стилистике оформления помещений. Материалом для них также является древесина, а для изготовления потребуется токарный станок. Заготовки проходят чистовую обработку и шлифуются.

Монтаж несущей балки и сборка лестницы

Перед установкой косоура необходимо убедиться в достаточной прочности обеих опорных площадок. При необходимости они укрепляются металлоконструкциями.

Лестница на центральном косоуре монтируется в такой последовательности:

  1. Производится установка и фиксация силовой балки, в качестве крепежа используются анкера или болтовые соединения. Для обеспечения достаточной прочности стыка могут использоваться дополнительные элементы;
  2. Установка ступеней осуществляется с применением шкантов и столярного клея, выполнение этой операции требует высокой точности;
Балюстрада и перила из дереваБалюстрада и перила из дерева
  1. Монтаж балюстрады и перил может производиться как клеевым способом, так и с применением разъемных винтовых соединений. В первом случае снятие деталей для ремонта без их разрушения невозможно;
  2. После полной сборки и испытаний производится окончательная ее шлифовка и покрытие лаком.

Процесс изготовления и монтажа лестницы такого типа на этом можно считать завершенным. Косоурная конструкция не нуждается в процессе эксплуатации, в каком-либо специфическом обслуживании. Периодически потребуется обновление лакового покрытия на ступенях. Оно подвергается наиболее интенсивному износу.

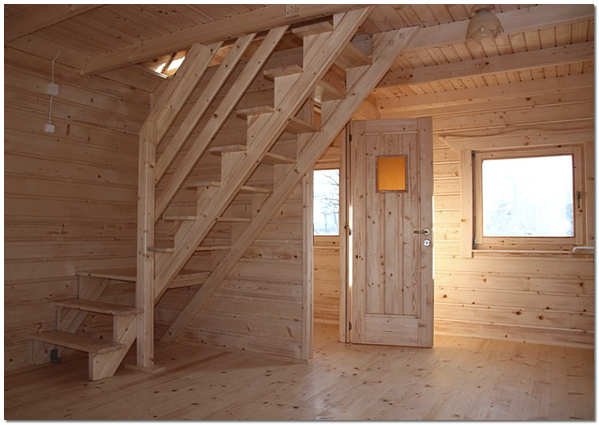

Деревянная лестница косоурной конструкцииДеревянная лестница косоурной конструкции

Заключение

Деревянная лестница на косоурах своими руками изготавливается в течение нескольких недель. В процессе работы придется освоить несколько способов деревообработки. Самостоятельное изготовление деталей и сборка означает экономию средств. Само же сооружение будет неизменно привлекать к себе внимание изяществом и легкостью форм.

Деревянная лестница косоурной конструкции

Подписка на дзен канал

Косоур своими руками для лестницы: расчет и монтаж

Если вы решили самостоятельно сконструировать подъем на этаж, вам обязательно нужно знать, как сделать косоуры для лестниц. Если мастерить все своими руками, важно знать особенности всех элементов, их виды и правила изготовления.

Особенности и виды конструкции

Перед тем как решиться сделать косоур для лестницы своими руками, нужно разобраться подробнее в особенностях этой детали. По сути это опорный элемент лестницы, который служит поддержкой для ступеней.

Прямые косоуры

Прямые косоуры применяются чаще всего

На расчет материалов для лестницы на косоурах во многом влияет тип изделия. Косоуры могут изготавливаться из дерева, металла, бетона, а также сочетать оба этих материала. По форме различают такие элементы:

  • прямые;
  • ломаные;
  • винтовые.

Простейший вариант для большинства лестниц – прямой. Именно его и стоит рассмотреть более подробно.

Особенности проведения расчетов

Если вы решили произвести все работы своими руками от начала и до конца, прежде всего нужно подумать о разработке проекта лестницы. Для этого нужно вычислить все необходимые параметры. Расчет лестницы на деревянных или металлических косоурах производится практически по одному и тому же принципу.

Расчет косоура

Расчетные данные для разметки косоура

Для определения длины несущей детали воспользуйтесь теоремой Пифагора. В данном случае искать нужно квадрат гипотенузы, который после извлечения из него корня будет означать длину планки. Катетами в этой ситуации выступают высота пролета от пола первого этажа до второго, а также расстояние от первой ступени до площадки сверху. Угол определяется уровнем наклона конструкции.

Расчет формы косоура лестницы производится исходя из выбранного способа крепления ступеней. Если используются кобылки, планка берется меньшего размера, в противном случае нужно добавить к ней высоту проступи. При ширине лестницы более 150 см помимо боковых косоуров устанавливают дополнительный центральный.

Деревянный косоур

Самый распространенный вариант лестниц – на деревянных косоурах. Чтобы сделать их своими руками потребуется минимум усилий.

Чтобы конструкция получилась прочной и прослужила вам как можно дольше, лучше выбирать твердые лиственные породы, хотя работать с ними немного сложнее и дольше.

Деревянная лестница на косоурах

При изготовлении лестницы из дерева, как правило используется два косоура

Для начала необходимо произвести расчет толщины доски. Чем больше лестница в высоту и ширину, тем прочнее должна быть опора, а значит и доску нужно подобрать потолще. Если конструкция предполагает крепление без кобылки, выполняются следующие действия:

  1. Разметьте места выреза. Для этого нужно использовать треугольник. Одна его сторона соотносится с глубиной проступи, а вторая – с высотой подступенка. Гипотенуза такого прямого треугольник проходит по краю балки.
  2. С помощью электролобзика или циркулярной пилы выпилите лишние фрагменты согласно разметке.
  3. Определите размеры ступеней. От этого во многом зависит способ их крепления. Они могут фиксироваться как вплотную с краем косоура, так и выходить за его пределы на 2-3 см.

А вот если вы решили использовать кобылки, тогда производить распил боковин не нужно, для этого просто используют прямую планку из цельного или клееного бруса. В зависимости от высоты подступенка и глубины проступи кобылка может иметь вид треугольника или трапеции. Для треугольного варианта может потребоваться выпиливание небольшого участка балки для того, чтобы ступень немного заходила под следующую.

Металлический косоур

Более сложный, но зато надежный вариант – лестница, сконструированная на металлическом косоуре своими руками. Для изготовления такого варианта вам понадобится металлический профиль или труба, именно из этих материалов обычно делают основу для лестницы.

Металлический косоур

Металл – очень прочный материал, поэтому зачастую достаточно одного центрального косоура

Чтобы определить необходимое количество материалов, нужно сделать расчет на основе данных о высоте и наклоне лестницы, а также размеров ступеней и подступенков. В большинстве случаев достаточно одного центрального косоура. Металл способен выдержать огромную нагрузку, но многое также зависит от качества соединения деталей лестницы.

Простейшим способом является изготовление косоура из прямого элемента. Например, возьмите трубу, размеры которой соответствуют заданным параметрам. Наметьте на ней положение будущих ступеней и закрепите кобылки. Они представляют собой небольшие отрезки трубы или профиля с опорной пластиной сверху. Идеальный способ соединения – сварка. Швы должны быть прочными, но в то же время незаметными. В пластине делаются отверстия, которые необходимы для фиксации ступеней.

Способы крепления ступеней

В зависимости от того, из какого материала вы решили сделать косоуры, зависит и способ крепления ступеней лестницы. Если вы выбрали металл, нужно использовать кобылки. Для ступеней подготавливают опорную пластину. Самый лучший вариант – лист металла, вырезанный по форме ступени. Его приваривают к несущему элементу, а ступеньки фиксируют с помощью болтов.

Исключение могут составить сложные ступенчатые конструкции с двойным косоуром. Тогда кобылки необязательны.

Схемы крепления ступеней

Различные варианты крепления ступеней

Если предварительный расчет показал, что можно уместить в проеме лестницу на деревянных косоурах, тогда стоит рассмотреть сразу несколько вариантов:

  • Вырубленные проступи – ступени крепятся непосредственно на косоуры с помощью саморезов или шкантов и клеевой смеси.
  • Деревянная кобылка – дополнительные фрагменты лестниц фиксируются на балке с помощью дюбелей, шкантов, шпилек или саморезов.
  • Стальная опора – ступени фиксируются на плоской изогнутой опоре, которая, в свою очередь, крепится на винты.
  • Больца – задняя часть ступени лестниц фиксируется на косоурах с помощью металлической опорной ножки и дюбеля.

Если вы решились на возведение лестницы своими руками, заранее продумайте несколько вариантов и выберите наиболее подходящий, исходя из доступных материалов и имеющихся навыков.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
