Когда встаёт вопрос об обогреве небольшого загородного домика, лучшим решением будет возведение печи. Это экономично и практично, так как теплоотдача у правильно сложенных кирпичных печей не менее 90 процентов.

Кирпичные печи на протяжении многих столетий оправдали своё предназначение. И как бы не менялась и усовершенствовалась её конструкция, основные требования к ней остаются прежними. Это безопасность в применении, удобство в эксплуатации и способность длительно держать тепло.

При большом желании, не трудно выложить мини печь из кирпича своими руками.

мини печь своими руками

Чем выгодны малогабаритные печи на дровах

Достоинство небольшой печи в том, что она занимает очень малую площадь при высокой теплоотдаче. Для загородного дома, бани, хозяйственных построек мини печь на дровах и угле подходит идеально. Строительных материалов идёт минимум, но если сверху положить варочную панель, то можно и кушать приготовить, и воду нагреть. Даже в наше время отопительно варочная печь из кирпича остается достаточно популярной. Самое главное — сделать её не составит труда начинающему мастеру. Имея перед глазами схему порядовки, можно сложить мини печь своими руками буквально за один световой день. Только предварительно нужно подготовить все необходимые инструменты и строительные материалы.

мини печки на дровах

По сравнению с «буржуйкой» кирпичная мини печь для дачи на дровах выглядит эстетично. Впоследствии её можно облагородить кафелем, и она будет не только греть, но и украшать загородный дом.

Иногда её конструкцию совмещают с камином, и это уже будет мини печь камин. Можно сразу встроить бак для нагрева воды или предусмотреть нишу для сушки овощей и фруктов.

Вариантов кирпичных печей очень много. Но это более сложные конструкции, а начинать возведение мини печи для дачи своими руками надо с простейшей модели.

Необходимые инструменты

Инструментов нужно немного, их без труда можно приобрести в любом строительном магазине:

Перечень инструментов:

  • кельма, или как её ещё называют, мастерок;
  • удобный молоток-кирка;
  • строительный уровень;
  • рулетка;
  • отвес.

мини печь на дровах

Кроме того, в процессе работы понадобятся:

2 ведра (для воды и раствора), строительное сито, корыто, куда просеивать песок.

Строительные материалы для мини печи

Предварительно нужно заготовить глину. Для этого её заливают водой и оставляют так примерно на сутки. Можно процесс и ускорить, для этого тщательно вымешивать её каждые пять-семь минут, желательно с помощью дрели-миксера, в течение часа. Процедить через сито. Песок также предварительно нужно просеять.

Чтобы сложить отопительную мини печь, которая займёт площадь 0,4 кв. метра, понадобится:

  • 20 литров раствора;
  • 60 штук печного красного кирпича;
  • 38-40 штук шамотного кирпича;
  • дверка топки;
  • дверка поддувальная;
  • колосниковая решётка;
  • варочная панель;
  • задвижка дымохода.

мини печь для дачи на дровах

Дверки, решётка и варочная панель должны быть чугунными.

Если обходиться без шамотного кирпича, тогда это будет модель мини печки на дровах, а не на угле. Красный кирпич даже самого высокого качества от высоких температур, которые создаёт угольное топливо, со временем разрушится. В целом, чтобы сделать мини русскую печь своими руками, необходимо просто придерживаться рекомендаций.

Местоположение и подготовка основания

Лучшее местоположение для такой печи, если помещение дачи состоит из одной комнаты — в центре. В других случаях надо ориентироваться на простенки или места пересечения межкомнатных перегородок. Обязательно нужно учесть правила противопожарной безопасности.

мини печь камин

Фундамент для конструкции такого размера не нужен. Однако в основание необходимо положить толстую прочную доску, закреплённую лагами, сверху — противопожарную прослойку. Это может быть обычный асбестоцементный лист.

Затем устраивают гидроизоляционный слой из полиэтилена и рубероида размером примерно 80 на 55 см. Насыпают тонкий слой песка.

Порядок кладки печи из кирпича своими руками

Следующий этап — сооружение самой печки:

  1. В первом ряду раствор не применяется. 12 штук строго горизонтально выкладывают на песок. На глиняно-песчаный раствор ставят поддувало. Дверцу оборачивают асбокартоном, обматывают шнуром. Крепление производят  проволокой.

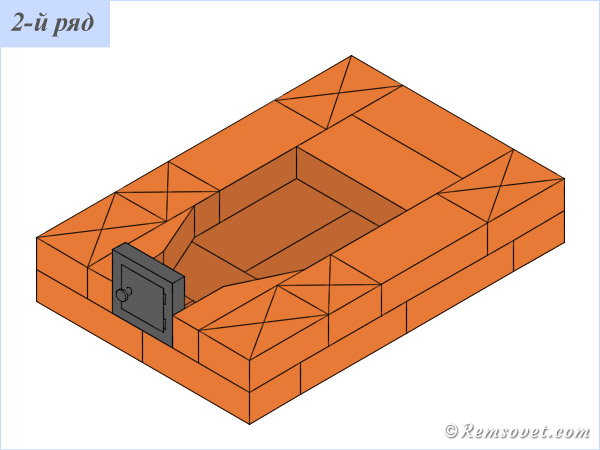

  2. Затем делают кладку второго ряда.
  3. В третьем ряду, выложенном из огнеупорного кирпича, строго над поддувалом, ставят решётку колосника.
  4. Кирпичи в четвёртом ряду идут на ребро.
  5. В дымоходе предусматривают подставку для перегородки. Заднюю стену выкладывают без применения раствора. Эти кирпичи затем надо будет убирать. Затем ставят топочную дверку, обернув её асбестовым шнуром. Для крепления временно используют пару кирпичей. Закрепляют проволокой.
  6. Пятый ряд выкладывают плашмя, подобно четвёртому.
  7. Кирпичи шестого ряда идут на ребро.
  8. Кирпичи в седьмом ряду снова кладут плашмя. Для междурядной связки начинать надо с кирпича, отколотого величиной в три четверти. Поставив ребром два кирпича, начинают сооружать заднюю стену.
  9. Восьмой ряд закроет дверку топки. Чтобы направить огонь к центру варочной панели, кирпич ставят под углом. Герметичность обеспечивается при помощи намоченного асбестового шнура.
  10. Девятый ряд также кладут с использованием асбестового шнура. Особенность этого ряда в том, что его немного смещают назад, чтобы дверка осталась открытой.

мини печки для дачи

Начало дымоотвода формируется в десятом ряду. Здесь будет место для крепления железной трубы. В одиннадцатом ряду устанавливают задвижку дымохода. На этом этапе пригодится пошаговая инструкция - как сложить печку своими руками, которая поможет не запутаться в деталях.

Заключительные мероприятия

Еще три ряда кирпичной кладки выполняют для соединения с трубой. Вынув «вышибные» кирпичи, каналы печи сразу очищают от строительного мусора. Периметр конструкции аккуратно закрывают плинтусом.

Побелку или облицовку печи делают после пробного розжига.

Только после того, как побеленная или облицованная кафелем мини-печь полностью высохнет, её можно эксплуатировать. Чтобы мини печка для дачи радовала долго, спешить с её растопкой не стоит. Пусть она постоит неделю-две с открытыми дверцами.

Не рекомендуется сразу использовать уголь, надо дать печи время на первоначальный прогрев с помощью щепок.


Как сложить мини-печь из кирпича своими руками?

Все любители загородного отдыха мечтают о печи в своих уютных домиках на дачах. Как известно, кирпичная печка — старейшая универсальная конструкция для обогрева помещений. Ее эффективность и высокая производительность доказана веками.

Совсем необязательно возводить серьезную громоздкую конструкцию. Иногда достаточно малогабаритной печки, соорудить которую можно своими руками. Модели могут отличаться по форме, размеру, виду или схеме дымохода, но в целом их возведение не займет у вас много времени и не потребует серьезных навыков печника.

Достоинства мини-печки

  1. Малогабаритные печи оптимально экономичны.
  2. Отличаются высоким коэффициентом теплоотдачи.
  3. Обладают повышенной теплоемкостью.
  4. Растапливать можно дровами, углем, паллетами, брикетами и другими твердыми энергоресурсами.
  5. Сочетают в себе и варочные функции при наличии чугунной плиты, а также функции отопительного прибора или камина.
  6. Благодаря своим небольшим размерам подходят как для дома, так и для бани.

Необходимые инструменты и материалы

Материалы для мини-мечи из кирпича
Для постройки маленькой печки необходимы:

  • 60 шт. красного печного кирпича
  • 37 шт. шамотного кирпича
  • 20 литров глиняного раствора
  • одна дверца поддувала
  • одна решетка колосников
  • одна дверца топки
  • одна плита из чугуна
  • одна задвижка.

Из инструментов необходимо подготовить:

  • кельму
  • молоток-кирочку
  • уровень
  • отвес
  • рулетку.

Процесс сооружения малогабаритной печи

Процесс сооружения малогабаритной печиМалогабаритная печь занимает всего 0,4 м.кв. Она выкладывается из кирпича, поставленного на ребро или плашмя. Если вы знаете основные правила постройки печи, то для ее сооружения даже не потребуется схема или предварительные расчеты.

Благодаря относительно небольшому весу мини-печи, для нее не понадобится фундамент, но для пола в таком случае должна быть использована толстая прочная доска, хорошо закрепленная на лагах.

Порядовка кладки

  1. Первый этап традиционно — выбор места и подготовка его для возведения печи. Для этого необходимо уложить на поверхность кусок полиэтиленовой пленки, рубероида, гидрозоли или пергамина размером 78 на 53 сантиметра. Поверх подстилки высыпаем сухой песок (толщина слоя 1 см) и выравниваем его.

На песок производится выкладка первого кирпичного ряда (используется 12 шт.кирпичей без крепления) строго горизонтально, что можно проверить уровнем. Поверх первого ряда тонко наносим раствор глины и устанавливаем дверцу поддувала. Предварительно оберните дверцу куском асбестового картона или замотайте шнуром. Закрепите ее при помощи проволоки.

  1. Укладываем второй ряд нашей печи.
  2. Третий ряд выкладываем из шамотного кирпича. На него устанавливаем решетку колосников, которая будет расположена строго над поддувалом.
  3. В четвертом ряду кирпичи укладываются ребром. А внутри дымохода монтируется подставка, на которую будет установлена внутренняя перегородка. При укладке задней стенки печки не используйте глину, а предусмотрите так называемые вышибные кирпичи (для этого они должны слегка выступать наружу).
  4. Следующий обязательный элемент любой печи — дверца топки. Перед установкой оберните ее шнуром из асбеста. Закрепляем дверцу при помощи проволоки, используем два кирпича для временной фиксации: один сзади, второй — на первый, а поверх них установим дверцу.
  5. Кирпичи в пятом ряду укладываем плашмя, повторяя контуры четвертого ряда.
  6. Кирпичи шестого ряда кладем на ребро, а затем натираем стены печи сырой тряпкой.
  7. Для седьмого ряда вновь кладем кирпичи плашмя. При этом, чтобы обеспечить связку этого и следующего рядов, начинать нужно с трехчетвертки. Затем поставьте на ребро два кирпича и приступайте к сооружению задней стенки.

    Схема порядовки малогабаритной печи


    Порядовка малогабаритной печи
  8. При кладке восьмого ряда имейте в виду, что именно он закроет топочную дверцу. Чтоб направить пламя из печки в середину конфорки варочной плитки, установите поверх топки кирпич немного скошенно. Для обеспечения герметичности соединения плиты и кирпичей, выложите немного намоченный шнур из асбеста.

    Коэффициенты расширения температур глины и чугуна значительно разнятся, поэтому укладывать чугунную варочную поверхность поверх глины нельзя.

  9. Приступаем к укладке девятого ряда, немного смещая его, чтоб дверца оставалась в открытом положении.
  10. Десятый ряд кирпичей дает начало формированию дымовой трубы, которая будет постепенно расширяться по направлению назад. Конструкция подобной малогабаритной печи не позволяет установить кирпичную насадную трубу, потому что она приведет к изменению центра тяжести всей постройки.

    Лучше установить приставную или насадочную трубу, изготовленную из легкого железа. В такой печке предусматривается установка прямого дымохода.

  11. В одиннадцатом ряду производим установку задвижки, которую предварительно уплотним шнуром из асбеста, обмазанным глиняным раствором. Это будет стык дымовой трубы с металлической. Если труба сдвинется в сторону, сделайте перекрытие из трех рядов кирпича.
  12. После этого произведите выемку вышибных кирпичей и прочистите дымоход от скопившихся отходов строительства.
  13. Побелите печь. Только не забудьте добавить в раствор для побелки немного молока и синьки. Это предотвратит возможное пожелтение печи в будущем.
  14. Окантовка низа печки плинтусом поможет избежать высыпания песка, который находится под кирпичами. Прибивайте плинтус ровно и вплотную, избегайте просветов. Это придаст мини-печи аккуратный внешний вид.
  15. На первый раз протопите печь щепками и бумагой во избежание трещин от резкого перепада температур. А чтобы хорошо ее просушить, оставьте открытыми дверцы на неделю-две.

Рекомендуем также прочитать: «Как сделать печь-ракету своими руками»

Наша мини-печь впоследствии выдержит значительные перепады температур, прослужит долго, привнесет в дом уют и тепло. А чтобы возвести ее, не нужно платить высокую цену профессиональным работникам. Конструкция ее настолько проста, что вы прекрасно справитесь самостоятельно.


Рекомендуем вам просмотреть видео, как сделать небольшую печь своими руками для дачи или гаража

Мини-печь из кирпича своими руками - Печи - Каталог статей

Как построить небольшую печь из кирпича, не обращаясь к специалисту? Следуя простой инструкции, любой сможет возвести такую конструкцию не имея никакого опыта. Работа по строительству мини-печки затратит мало времени и сил. Печь возводится достаточно легко. У новичка может уйти неделя, не больше. Тем не менее, стоит поискать печника или человека, который уже строил печь. Он может поделиться опытом и дать вам несколько нужных советов.

Содержание:

Расположение печи


Прежде чем приняться за строительство вашего «сердца дома», нужно выяснить будущее расположение печи. Соблюдая, предложенные подсказки, вам будет легко определиться с местом. Обратите внимание на:

•    размер жилого помещения;

•    высоту стен;

•    соприкосновение дымохода с потолочными балками. Его быть не должно;

•    нагревание помещения. Должно быть везде одинаковым;

•    положение. Желательно - недалеко от окна в углу или центре комнаты;

•    близость к основной стене дома;

•    близость к входной двери.

•    свободный проход ко всем сторонам печи, с целью легкой чистки, уборки и осмотра.

Измерьте территорию где будет стоять будущая печь и отметьте ее.



Что понадобится для работы?


Инструменты:

•    тряпки и ведра;

•    дрель;

•    болгарка;

•    строительный миксер;

•    шаблоны проемов;

•    совковая лопата;

•    деревянная рейка с ровными краями, она будет линейкой;

•    сито;

•    отвес;

•    расшивка;

•    рулетка;

•    кирка.



Материалы:

•    простые кирпичи;

•    брусья;

•    глиняный раствор;

•    задвижка;

•    плита из чугуна;

•    одна дверка для поддувала;

•    чугунная решетка для топки;

•    жаропрочный кирпич;

•    одна дверка для топки;

•    проволка;

•    металлическая труба;

•    асбестовые шнуры.

Последовательность выполнения работы


После того, как вы определились и правильно выбрали расположение, обратите внимание на поверхность. Важно, чтобы она была из хорошо закрепленных, толстых и прочных досок. Положите полиэтиленовую пленку размером 78-х53 см на место возведения печи. Сделайте подушку из песка толщиной 1 см.


Первый ряд. На песок нужно выложить 12 кирпичей, между ними не делать креплений. Выровнять по одной высоте, чтобы они располагались точно в горизонтальном положении.


Второй ряд. Глиняный раствор наносим нежирным слоем и устанавливаем дверку для поддувала, заранее обернув ее асбестовым картоном. Фиксируем дверь проволокой.


Третий ряд выстраиваем огнеупорным кирпичом. Теперь можно установить чугунную решетку для топки над поддувалом, но только если полностью достроили ряд.


Четвертый ряд. Ставим кирпич на ребро в середине дымохода. Выкладываем стойку для стенки изнутри печи. Оборотную сторону делаем с выступом на внешней стороне без раствора из глины. Эти кирпичи потом можно будет выбить для чистки колодца. Оберните дверь для топки асбестовым шнуром, что бы она смогла раскрываться снизу вверх. Устанавливаем. Фиксируем проволокой и на время ставим пару кирпичей. Один устанавливаем сзади дверцы, а второй сверху.


Пятый ряд укладываем пластом. Повторяем очертание последнего ряда.


Шестой ряд ставим ребром. Натираем стенки печки влажной ветошью.


Седьмой ряд выкладываем пластом. Делаем связку с трех четвертых части кирпича с последующими рядами. Снова ставим ребром пару кирпичей. Выстраиваем оборотную стену у печи.


Восьмой ряд укладываем так, чтобы он заблокировал топочную дверь. Обязательно над топкой установить скошенный кирпич. Благодаря ему пламя в печи будет стремиться в центр конфорки на чугунной плите.


Выкладываем немного намоченный асбестовый шнур. Устанавливаем чугунную плиту. Это позволит создать герметичность между кирпичами и плитой.


Девятый ряд незначительно смещаем, чтобы сохранять дверцу открытой.


Десятый ряд. Формируем дымоход с расширением сзади. Дымовая труба должна быть прямой.


Одиннадцатый ряд. Задвижку заполняем асбестовым шнуром, предварительно смазанный глиняным раствором и устанавливаем. Теперь дымовая труба достаточно плотно соединяется с металлической. Если труба наклонится в бок, ее требуется перекрыть тремя рядами кирпичей.


Почистите дымоход от грязи. Для этого требуется из четвертого ряда вытащить кирпичи. Белим печь. Покрываем стены и металлическую часть. В известь для побелки нужно влить небольшое количество молока и синьки. Важно тщательно промазать все швы кирпичей и чугунной поверхности.



Просушка печи


Закройте все промежутки между первоначальным рядом кирпичей и полом. По бордюру печи прибиваем плинтус, это не допустит просыпание песка и придаст дивный вид. По окончании всех работ печь нужно будет первый раз прогреть щепой и бумагой или картоном. Затем оставить открытыми двери и конфорки, пока печь не просохнет. После этого ее можно будет топить в полную силу.


Такая конструкция подойдет для дачи или небольшого жилого дома. Будет удобна для готовки еды, это сэкономит электроэнергию или газ. Печь сможет выдержать все колебания температуры. Следуя этим несложным инструкциям печь прослужит вам долгие годы. Глядя на нее, вы будете испытывать эстетическое удовольствие и гордость за то, что выложили каждый кирпичик своими руками.

Видео


Как сделать мини-печь для дачи из кирпича своими руками

Обогреть небольшое помещение можно с помощью мини-печи, сделанной своими руками. Существует несколько вариантов мини-печей, которые отличаются по материалу и сложности возведения.

Виды мини-печей

Стальные печи. Этот вид мини-печей стоит не дорого и легок в установке, однако срок службы такой модели будет недолгим.

Чугунные печи. Стоимость таких печей довольно велика, но и прослужить она может очень долго, но только в том случае, если не будет подвергаться резким перепадам температуры.

Кирпичная мини-печь. Этот вид печей наиболее популярен на сегодняшний день и на это есть свои основания:

  • Долго держит тепло
  • Возможность сделать ее самостоятельно
  • Доступное топливо
  • Возможность сделать печь с плитой или духовкой
  • Высокая надежность

Благодаря доступности материала и простоте в исполнении, даже начинающий печник сможет сделать мини-печь своими руками.

Чаще всего мини-печь для дачи выполняется с плитой для варки или без нее. Именно второй вариант мы и будем рассматривать подробнее.

Преимущества и недостатки мини-печей

Как и другие печи, мини-печка из кирпича имеет положительные и отрицательные стороны. Из положительных сторон можно выделить:

  • Печь будет служить очень долго, если будет правильно эксплуатироваться.
  • Разогревается такая конструкция быстро и надолго сохраняет тепло, отдавая его в помещение.
  • Мини-печь из кирпича можно сделать своими руками.
  • При изготовлении конструкцию можно сделать любого размера и формы.
  • При желании можно дополнить конструкцию плитой или духовкой.
  • Мини-печь из кирпича безопасна, так как нагревается она не сильно, в отличие от печей из другого материала, следовательно вероятность обжечься минимальна.

Существуют и минусы такой конструкции:

  • Из-за большого веса под печь необходим фундамент, на заливку которого придется потратить время.
  • Во время работы необходимо учитывать все нюансы по безопасности и четко следовать чертежам, чтобы сделать печь правильно. В ином случае пользоваться печью может быть опасно.

Материалы для изготовления мини-печи своими руками

Для того чтобы сделать мини-печь из кирпича своими руками, потребуются следующие материалы:

  • Два вида кирпича (огнеупорный и красный)
  • Глина строительная и шамотная
  • Песок мелкой фракции (хорошо просеянный)
  • Рубероид
  • Двери для топочной, поддувала и для отверстия, через которое будет производиться чистка печи
  • Колосник
  • Задвижка
  • Труба

Из инструментов необходимо будет подготовить кельму, уровень, отвес и рулетку. После того, как все необходимое подготовлено, переходим к кладке печи.

Фундамент под печь и размеры топки

Перед началом работы нужно выбрать место так, чтобы стенки печи удалены от стен помещения не менее чем на 50 см. Также следует подумать о фундаменте: можно сделать обычный фундамент из песка и цемента. Для этого необходимо перемешать цемент и песок в соотношении 1:3. Песок должен быть хорошего качества, а если брать обычный песок, то его необходимо хорошо просеять. Размеры фундамента зависят от размера печи плюс по 10 см на запас с каждой стороны, а вот высота фундамента должна быть около 1 м. Стоит помнить, что такой фундамент долго сохнет.

Под мини-печь можно сделать фундамент из глины и кирпича. Для этого выкапываем яму, глубина которой должна быть не менее 5 рядов кирпичей. Затем засыпаем его глиной на высоту в пару рядов кирпичей и хорошо утрамбовываем. Затем на глину укладываем рубероид, а на него кирпичи, которые необходимо обмазывать глиной. Последний ряд кирпичей должен сровняться с уровнем пола, и его тоже необходимо накрыть рубероидом. Только после этого приступаем к изготовлению самой печи. Этот вариант фундамента предпочтителен тем, что он требует меньше затрат времени и сил, чем предыдущий вариант, а к изготовлению конструкции можно приступать сразу.

Учитывая то, что печь будет меньше, чем обычные, размеры топок для мини-печей будут меньше, но по желанию могут иметь и обычные размеры. Если топка будет маленькая, то подкладывать дрова будет неудобно, поэтому рассмотрим вариант мини-печи из кирпича своими руками с размерами топок для обычной печи.

Пошаговая инструкция по изготовлению мини-печи

Учитывая раскладку мини-печи для дачи, приступаем к работе.

Этапы с первого до 12 Этапы с 13 по 24 Этапы с 25 и по 35

Кладка с 1 по 12 ряды

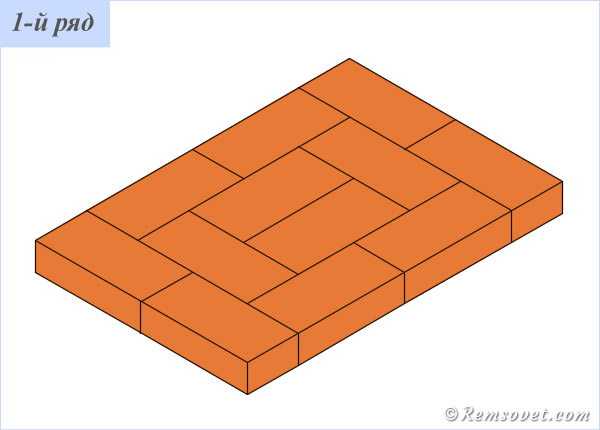

Выкладывается первый ряд, а во втором необходимо предусмотреть место для дверцы поддувала. Ряды необходимо промазывать раствором. Перед тем, как устанавливать дверку поддувала, ее необходимо обмотать асбестом, а крепиться дверь будет при помощи проволоки.

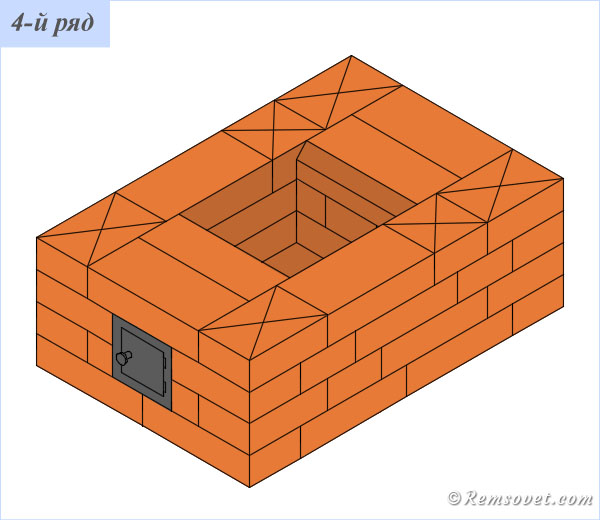

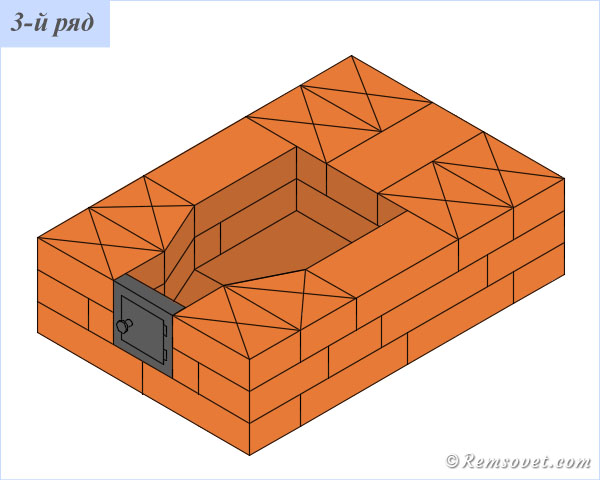

Далее выкладывается 3-й ряд, в котором используется огнеупорный кирпич и смесь из огнеупорной глины.

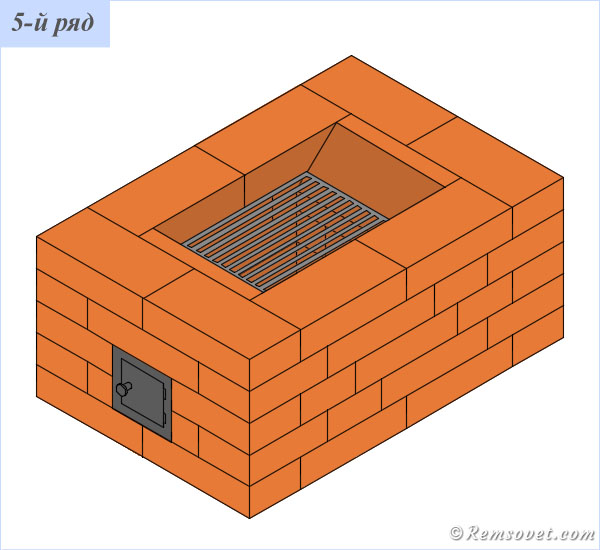

Во время кладки 5-го ряда устанавливается колосниковая решетка. Начиная с этого ряда, вплоть до 15-го, кладка должна производиться огнеупорным кирпичом.

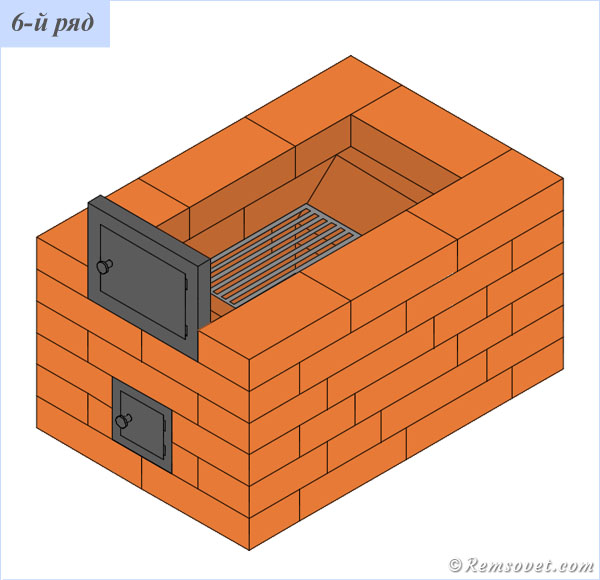

В 6-м ряду следует установить дверцу топки, с которой следует проделать те же работы, что и с дверкой для поддувала (обмотать асбестом, закрепить проволокой).

7-й ряд выкладываем согласно раскладке. Каждый слой обязательно промазывается раствором. 8, 9,10, 11 и 12-й ряды выкладываем в соответствии с раскладкой.

Кладка с 13 по 24 ряды

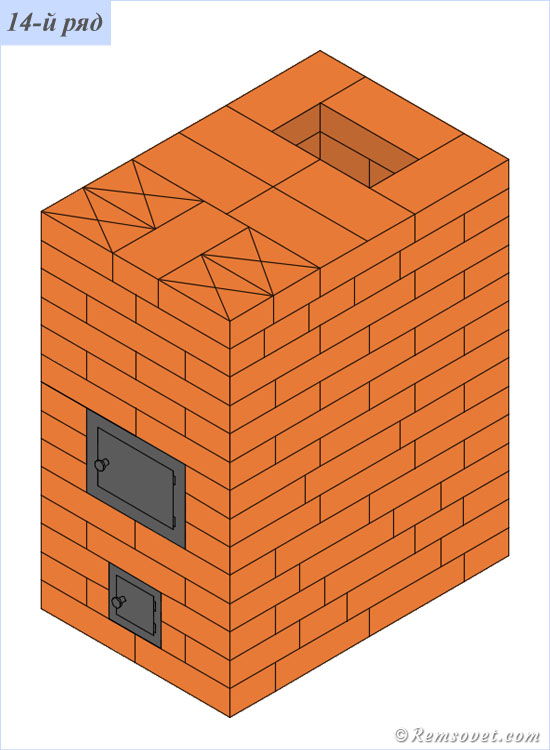

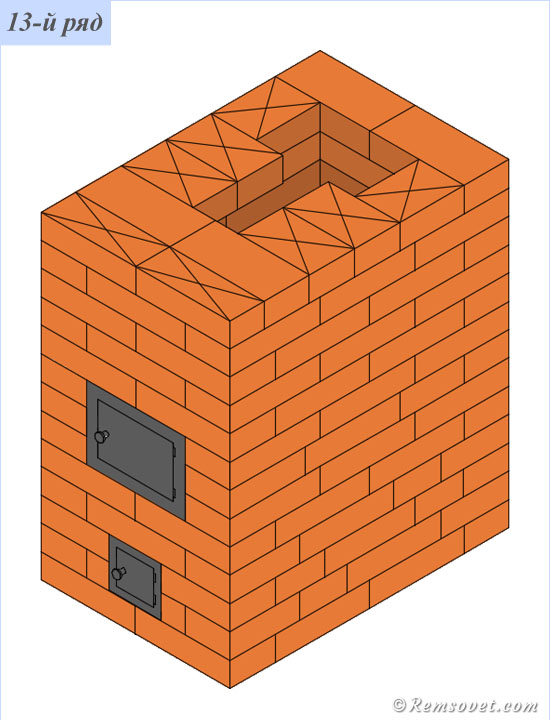

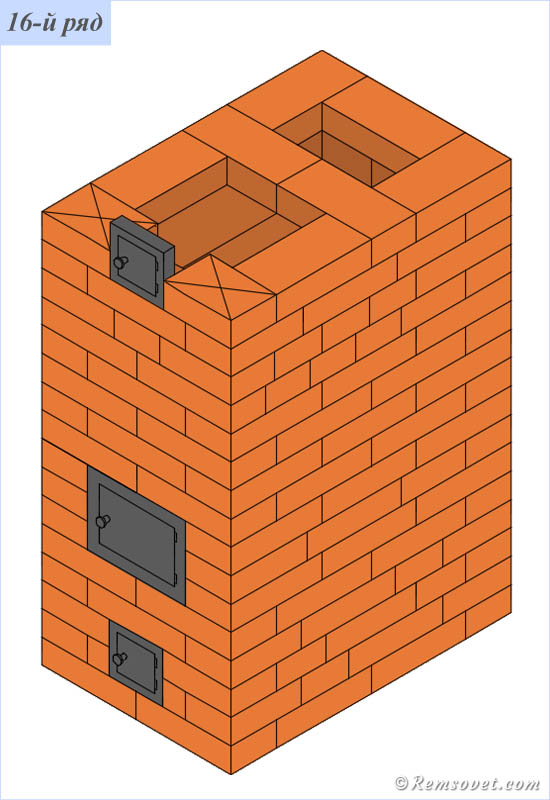

С 13-го ряда начинаем формировать топочную камеру и вертикальные каналы. Здесь главное — внимательно следовать порядовкам, иначе можно нарушить правильность конструкции.

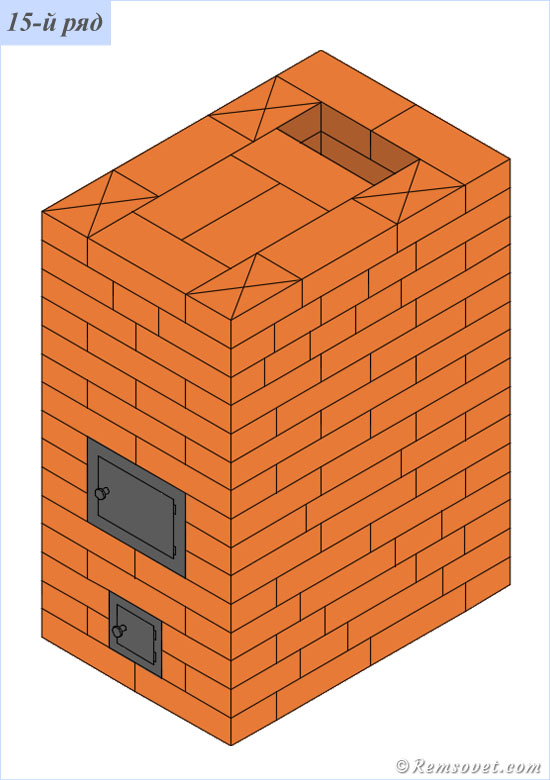

На 15 ряду необходимо выложить слой глиняно-цементного раствора. Он укрепит дно прочистной камеры, после чего можно устанавливать саму дверцу.

Кладка с 25 и до 35 ряда

Далее до 25-го ряда кладку ведем в соответствии с инструкцией.

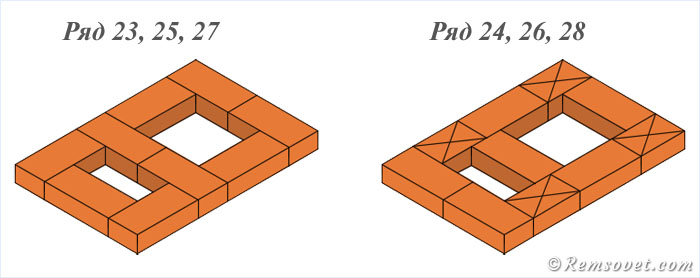

В 25 ряду следует заделать донную поверхность второй очистной камеры, также прокладывая этот ряд глиняно-песчаным раствором, а затем установить дверцу.

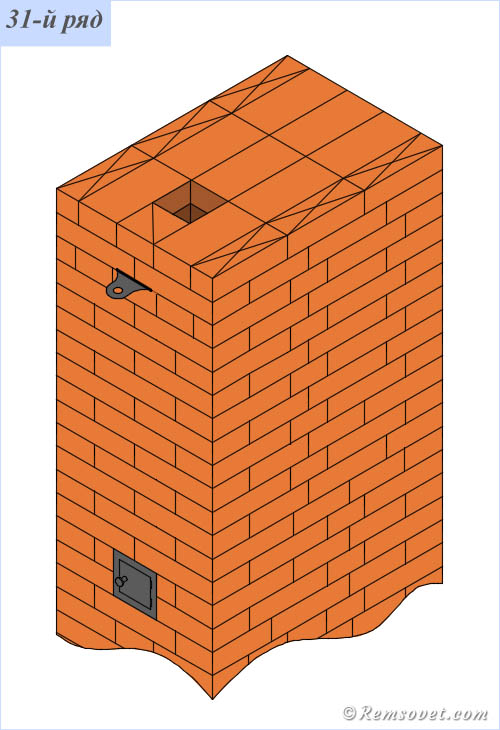

Далее кладем кирпич в соответствии порядовки, формируя при этом канал дымохода.

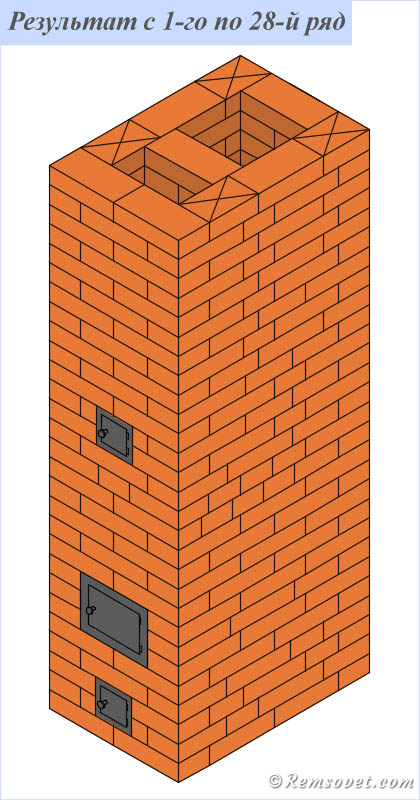

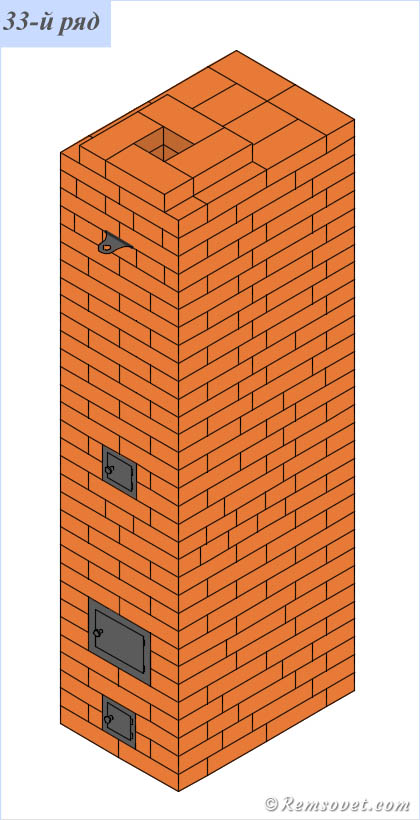

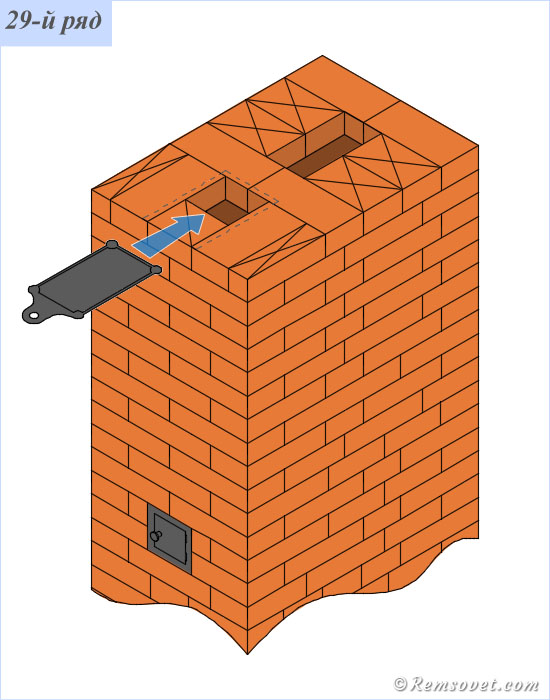

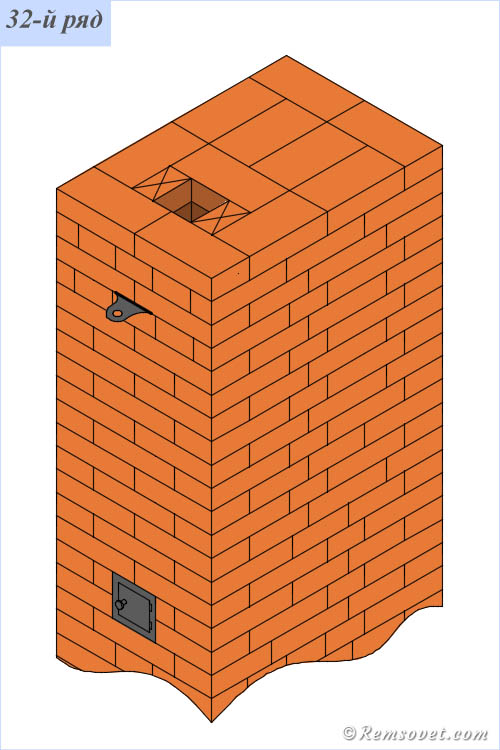

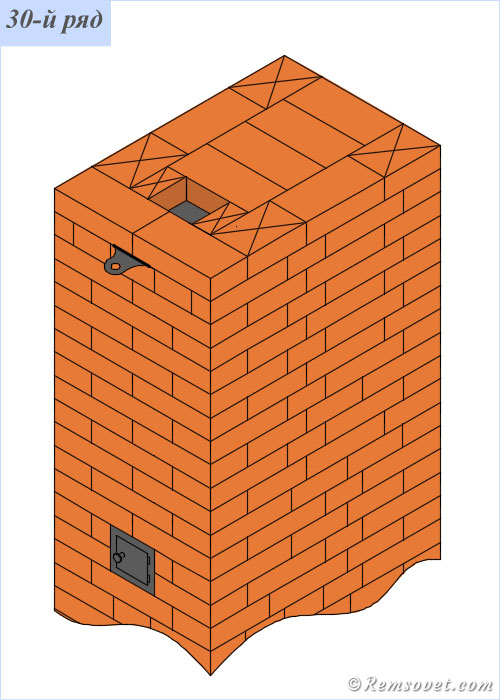

В 28 и 32 ряду следует установить две задвижки, с помощью которых будет регулироваться тяга.

35-м рядом начинаем поднимать дымоходную трубу, как показано на раскладке.

Если все сделано правильно, после завершения всех работ должна получиться вот такая компактная модель.

Эта модель имеет следующие размеры: 51 см ширина, 89 см глубина и 2,38 м высота. Сделать такую печь по силам даже новичкам. К тому же, если не имеется опыта в печном деле, то делать более сложные модели не рекомендуется, так как можно запутаться в порядовках и нарушить целостность конструкции, что повлияет на качество ее работы и срок службы.

Проекты маленьких кирпичных печей на дачи чтобы сделать своими руками

Небольшой размер и возможность быстрого и эффективного нагрева — основные причины возведения малогабаритных печей из кирпича. Эти характеристики достигаются множеством способов, различающихся вариантами кладки и конструкции.

О чем эта статья

Маленькая печь 2 на 3 кирпича

Печь-голландка, предназначенная для отопления высоких помещений. Простой узкий контур формируется последовательным размещением функциональных отверстий по вертикали.

Печь 2,5 на 3 кирпича на 2 этажа

Толстостенная печь с комбинированной двухоборотной системой. Массив устанавливается на крепкий фундамент. Двойным штрихом отмечена порядовка для второго этажа.

Печь 2 на 3.5

Простая компактная конструкция. Два оборота конвективной системы и отсутствие колпака обеспечивают равномерный и хороший прогрев разными видами топлива.

Печь 2 на 4,5 кирпичей с варочной поверхностью

Подходящая для дачи или летней кухни печь загружается топливом через варочную плиту. Поддувало также не оборудуется дверкой. Газ, пройдя через перевалочную стенку, направляется вниз и только оттуда уходит в трубу.

Варочная печь-шведка

Небольшая комбинированная конструкция, оборудованная колпаком, предназначена не только для обогрева, но и для приготовления пищи.

Четкое соблюдение порядовки, использование отвеса и строительного уровня обеспечит построение геометрически правильной, функционирующей конструкции. Не допускаются излишне толстые растворные швы или наличие в них пустот. Рекомендуется отслеживание показателей сечения дымовых каналов, во избежание их сужения.

Готовая печь по окончании работ очищается от пыли и лишнего раствора и оставляется для просушки на несколько дней. Качественные материалы, соблюдение технологии работ и противопожарных мер обеспечат долгий срок ее безупречной службы.

Порядовка отопительной печи ПТО-2300

В этой статье представлена порядовка одноколпаковой отопительной печи ПТО-2300. Её размер в плане 2 на 3 кирпича или 510х770 мм (с учётом швов). Высота печи 32 ряда, что составляет 2240 мм. Мощность данной печи составляет 2,3 кВт при двух топках в сутки.

Колпак печи образован каналом квадратного сечения 260х260 мм. Дымовые газы поднимаются по данному каналу до перекрыши, образованной тремя рядами кладки, затем, остывая, опускаются вниз и через подвёртку уходят в дымовую трубу.

На рисунке ниже представлены фасад и разрезы печи ПТО-2300:

Разрезы печи ПТО-2300, фасад печи ПТО-2300

Эта печь хорошо растапливается после длительного простоя, а также не нуждается в высокой трубе, что является большим плюсом. Если печь топится не дровами, а каменным углём, то при устройстве топки (5-15 ряд) необходимо использовать шамотный кирпич.

Материалы необходимые для кладки печи:

  • Кирпич: обыкновенный керамический – 213 шт., шамотный – 97 шт. (количество кирпича дано без учёта фундамента и дымовой трубы)
  • Прочистная и поддувальная дверцы 130х140 мм – 2 шт.
  • Колосниковая решётка ≈250х270 мм – 1 шт.
  • Топочная дверца 270х230 мм – 1 шт.
  • Задвижка печная 130х130 мм – 1 шт.
  • Песок – 0,1 м3
  • Глина: обыкновенная – 0,1 м3, огнеупорная – 0,05 м3
  • Проволока вязальная – 2,5 м
  • Листовой асбест – 1 кг

Порядовка печи ПТО-2300:

1-й ряд. Формируем основание 510х770 мм.

Порядовка отопительной печи, 1-й ряд

2-й ряд. Устанавливаем прочистную дверцу. Формируем прочистную камеру.

Порядовка отопительной печи, 2-й ряд

3-й ряд. Продолжаем формировать прочистную камеру.

Порядовка отопительной печи, 3-й ряд

4-й ряд. Перекрываем дверцу прочистной камеры. По окончании четвёртого ряда устанавливаем колосниковую решётку.

Порядовка отопительной печи, 4-й ряд

5-й ряд. Начинаем возводить топочную камеру. При необходимости используем огнеупорный кирпич по 15-й ряд включительно. Делаем скос у кирпичей, что способствует удалению золы из топочной камеры.

Порядовка отопительной печи, 5-й ряд

6-й ряд. Устанавливаем дверцу топочной камеры 270х230 мм.

Порядовка отопительной печи, 6-й ряд

7-12 ряд. Наращиваем топочную камеру.

13-й ряд. Начинаем формировать перекрытие топочной камеры и дымовой канал.

Порядовка отопительной печи, 13-й ряд

14-й ряд. Заканчиваем перекрытие топочной камеры, продолжаем возводить дымовой канал.

Порядовка отопительной печи, 14-й ряд

15-й ряд. Последний ряд, на котором используем огнеупорный (шамотный) кирпич.

Порядовка отопительной печи, 15-й ряд

16-й ряд. Устанавливаем поддувальную дверцу 130х140 мм.

Порядовка отопительной печи, 16-й ряд

17-22 ряд. Продолжаем формировать каналы. С 21-го ряда начинается формирование колпака 260х260 мм.

23-28 ряд. Идёт чередование одинаковых рядов.

Порядовка отопительной печи, 22-28 ряды
Порядовка отопительной печи, 28-й ряд

29-й ряд. Заканчиваем формирование колпака. Устанавливаем печную задвижку.

Порядовка отопительной печи, 29-й ряд, установка печной задвижки

30-31 ряд. Формируем перекрышу. Продолжаем выкладывать канал для отвода дымовых газов.

Порядовка отопительной печи, 30-й ряд, устройство перекрышиПорядовка отопительной печи, 31-й ряд, устройство перекрыши

32 ряд. Заканчиваем кладку самой печи.

Порядовка отопительной печи, 32-й ряд, итог

33-й ряд. Этим рядом начинаем формировать дымовую трубу.

Порядовка отопительной печи, 33-й ряд, начало кладки трубы

Порядовка печи ПТО-2300 закончена. О том, как правильно приготовить раствор для кладки печи можно прочитать здесь.

Как сделать кирпичную мини печь своими руками: чертежи и видео

Многие частные дома возводятся на достаточно большом отдалении от города, в результате чего невозможно установить в них центральные коммуникационные системы. Сюда относится и отопление, которое должно быть автономным. Традиционным способом обогрева помещений считается печь, которую можно сделать самостоятельно, причем наиболее часто для этого используется кирпич.

Работает такая конструкция на дровах, являющихся доступным видом топлива. Таким образом, для небольших строений идеальным решением считается мини-печь, выполненная  из кирпича, которая обладает маленькими размерами, а также проста в создании.

Кроме несомненной выгоды использования данного оборудования следует отметить то, что кирпичная мини-печь создает в любом строении уютную и приятную обстановку. Подходит такая конструкция не только для частного дома, но и для дачи, а ее внешний вид и функции могут быть совершенно разными, поэтому можно подобрать такое изделие, которое идеально впишется в помещение и будет иметь нужные параметры.

Однако важным моментом является то, что перед непосредственным процессом возведения конструкции важно подготовить правильные чертежи, которые будут содержать все нюансы предстоящего строительства.

Положительные и отрицательные характеристики мини-печи

Данная конструкция обладает как плюсами, так и минусами. Именно поэтому перед самыми работами, связанными с ее возведением, следует оценить все особенности этого оборудования.

Рекомендуется предварительно тщательно изучить обучающее видео, в котором четко будут указаны все нюансы работы.

Мини-печь своими руками из кирпича, работающая на дровах, обладает следующими положительными параметрами:

  • Получаемая конструкция обладает долгим сроком службы, в результате чего можно получить качественную и привлекательную печку на много лет.
  • Разогрев происходит быстро, а также, даже после окончания горения топлива, печь еще долго будет отдавать тепло в помещения.
  • Сделать оборудование можно своими руками, однако для этого должна иметься предварительно составленная схема всей конструкции, следуя которой можно добиться идеального результата работы.
  • Стенки печки, сделанные из кирпича, не очень сильно раскаляются во время топки, поэтому существует очень маленькая вероятность обжечься.
  • Если строится конструкция для дачи или небольшого дачного дома, то она может быть мини-печкой, поэтому не будет занимать много места.
  • При желании можно получить такую печь, которая будет оснащена дополнительными элементами для готовки и иных процессов, однако в этом случае должна применяться подходящая и соответствующая схема, в которой должны быть проработаны все необходимые нюансы строительства.
  • Если просмотреть заранее обучающее видео, то сам процесс строительства будет реализован без проблем и проволочек.
  • Сделать можно такую печь, которая будет обладать нужной формой, размером и иными характеристиками, поскольку процесс реализуется своими силами.
  • Особенно тщательно должна быть проработана схема будущего дымохода, чтобы печь обладала высоким КПД, а также была надежной и безопасной в использовании.

Однако кирпичные мини-печи обладают не только плюсами, но и некоторыми минусами:

  • Даже мини-печь на дровах, созданная из кирпича, нуждается в фундаменте, поскольку обладает достаточно большим весом, поэтому важно будет изначально уделить много времени формированию основания.
  • Предварительно должна быть сформирована четкая, качественная и правильная схема будущей кладки, без которой во время работы можно совершить множество ошибок, устранить их можно будет только после полного разрушения уже созданной конструкции.
  • Во время работы необходимо обязательно и всегда пользоваться и учитывать правила и требования безопасности, чтобы будущая печь могла использоваться по прямому назначению без опасений для нанесения вреда здоровью или жизни людей.

Параметры мини-печей

Чертеж мини-печи из кирпичаПоскольку данные конструкции, работающие на дровах, обладают небольшими размерами, то и их устройство считается упрощенным. Достаточно выбрать изделие, которое будет занимать только 0,5 кв. м. Укладка кирпича может производиться как на ребро, так и плашмя. Данная конструкция, которую несложно сделать, отдает большое количество тепла и обеспечивает равномерный и качественный обогрев.

Поскольку мини печь обладает небольшими размерами, ее вес не считается существенным, поэтому и основание не должно быть слишком сложным и дорогостоящим. Сделать конструкцию можно буквально за один день своими силами, если заранее просмотреть обучающее видео, а также подготовить чертежи, которые будут полностью описывать весь процесс предстоящей работы.

Процесс изготовления

схема мини-печьВся работа может быть разделена на отдельные этапы, которые выполняются только в правильной последовательности. Каждой работе нужно уделять много внимания, поскольку ошибки на каком-либо этапе могут стать причиной необходимости разбирать печку и исправлять нарушения. Этапы работы:

Основание

  1. Определение места расположения будущей конструкции. Мини-печь, работающая на дровах, должна находиться в таком месте помещения, где пользоваться ею будет безопасно, поэтому рядом с ней не должно находиться каких-либо легковоспламеняющихся элементов.
  2. Составление чертежей будущей конструкции, которые должны содержать тщательные и точные расчеты и схемы. Именно на них нужно ориентироваться во время рабочего процесса.
  3. В выбранном месте нужно разобрать напольное покрытие, чтобы добраться до основания, поскольку именно здесь нужно будет делать фундамент для будущей печи. Данную работу можно просмотреть тщательно на специальном видео, представленном в интернете. Обычно создается стандартное бетонное основание, все последующие этапы должны выполняться только после полного застывания цементного раствора.
  4. На застывший фундамент выкладывается слой из рубероида, выполняющего функцию гидроизоляции. При этом важно следить, чтобы не было дыр или иных возможностей проникнуть влаге к основанию.
  5. На гидроизоляционный слой выкладывается песок, который должен быть чистым и качественным.

Порядовка и элементы конструкции

  1. Далее начинается непосредственная кладка мини-печи, работающей на дровах. Для этого создается первый ряд, для чего используется небольшое количество кирпичей, причем наиболее часто применяется именно 12 элементов. Они между собой скрепляются надежным креплением, а также выравниваются и подгоняются с помощью уровня и подходящего оборудования. За ровностью расположения каждого элемента нужно следить особенно тщательно, поскольку от этого зависит ровность и безопасность использования конечной конструкции.
  2. На первый ряд наносится раствор из глины, после чего укладывается второй ряд, а также здесь можно сразу устанавливать поддувальную дверь. Эта дверка должна оборачиваться в асбест, чтобы избежать ненужных просветов и дыр.
  3. Следующий этап заключается в укладке третьего ряда печи, функционирующей на дровах. Для этого самым оптимальным выбором считается шамотный кирпич.
  4. Далее монтируется колосниковая решетка, которая располагается под поддувалом.
  5. При создании четвертого ряда кладки важно укладывать все кирпичи на ребро, причем задняя стенка обычно создается с помощью укладки кирпичей со специальным выступом наружу, а также необходимо учесть, что при этом процессе не применяется глиняный раствор.
  6. Далее монтируется топочная дверь, которая так же, как и другая дверца, оборачивается асбестом. Лучше всего, если эта дверка будет открываться снизу вверх.
  7. Пятый ряд кладки укладывается плашмя. При этом важно повторять контур и особенности четвертого ряда.
  8. Шестой ряд укладывается ребром, седьмой – опять делается плашмя. Нельзя забывать о перевязке.
  9. Восьмой ряд кладки должен полностью закрывать топочную дверь, над которой монтируется скошенный кирпич. Важно создать идеальную герметичность между плитой и кирпичами.
  10. Укладка девятого ряда должна выполняться с определенным смещением, что позволит хорошо поддерживать открытой топочную дверцу, когда это необходимо.
  11. Во время укладки десятого ряда начинается формирование дымоходной трубы, поэтому важно решить, какими параметрами будет обладать дымоход. Он может быть вертикальным или горизонтальным, прямым или колпаковым, прямоточным или противоточным, а также комбинированным. Каждый можно сформировать самостоятельно, если просмотреть видео его создания специалистами.


После создания печи и дымохода следует побелить конструкцию, а также убедиться в отсутствии больших щелей и других проблем, но если они имеются, их нужно устранить. Чтобы во время эксплуатации конструкции не высыпался песок, можно по ее окантовке прибить специальный плинтус. Он не только является защитным элементом, но и будет улучшать внешний вид печи.

Первый раз печку нужно протопить обычными щепками или вовсе бумагой. После этого нужно оставить сооружение на несколько дней, причем надо открыть все дверцы и конфорки, при их наличии. В этом случае конструкция быстро и тщательно просохнет.

Таким образом, процесс создания мини-печи на дровах считается достаточно простым и понятым. При правильном подходе к формированию этого элемента можно ожидать долговечную, надежную и совершенно безопасную для использования конструкцию, которая не только будет средством обогрева помещений, но и ярким необычным украшением, повышающим комфортность использования строения в целом. За счет небольшого размера печки она не будет занимать много места в маленьком доме, однако будет обладать высоким КПД, обеспечивающим тщательный и равномерный обогрев дачи или частного строения.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
