Монолитный фундамент своими руками

Монолитный фундамент своими руками

Железобетонный монолитный фундамент – конструкция цельная, а поэтому очень надежная и долговечная. Именно эта разновидность основания под дом чаще всего устраивается своими руками. Все дело в его дешевизне и простоте технологии заливки. При этом подобное сооружение считается очень надежным и может быть использовано в качестве опоры под постройку любого назначения.

Виды монолитных фундаментов

Обычно, в строительстве используют три основных разновидности монолитного фундамента:

Вид фундамента Конструктивные особенности Использование
Ленточный Железобетонная лента, вылитая по всему периметру здания Используется на почве со средней и хорошей несущей способностью
Плитный Цельная плита под площадью всего дома Используется на слабом грунте и грунте, склонному к подвижкам
Свайный и свайно-ростверковый Заглубленные в землю столбы, иногда дополняемые ростверком Может быть использован на любых почвах



Виды монолитных фундаментов

Самой дорогой разновидностью является плитный фундамент. Ленточный обходится несколько дешевле. Столбчатый без ростверка считается бюджетным вариантом.

Правила выполнения разметки под монолитный фундамент

Заливка монолитного фундамента выполняется с обязательной предварительной разметкой. Делается она так:

  • Сначала отмечаются два угла дома по длинной стороне.
  • Далее линия стен проводится за один из них.
  • В обе стороны от точки угла отмеряются равные отрезки.
  • К короткой веревке привязывается два кола.
  • Кол втыкается в одну из полученных точек.
  • Вторым колом напротив точки угла прочерчивается дуга.
  • Точно так же чертится полуокружность из второй полученной точки.
  • Пересечение дуг соединяется прямой с точкой угла.
  • На полученной линии отмеряется длина торцевой стены.
  • Точно так же находится четвертый угол дома.

разметка под монолитный фундамент

Более подробно, как сделать разметку под фундамент можете почитать здесь.

Земляные работы

Далее приступают к копке котлована, траншеи или ям под столбы. Глубина их должна быть ниже отметки залегания воды под землей, а также уровня зимнего промерзания грунта. Ширина ленты фундамента, а также диаметр столбов обычно на 10 — 15см превышает толщину стен. Грунт на дне котлована, траншеи или ям утрамбовывается и засыпается песком слоем в 20 — 25см. Песок трамбуют путем смачивания водой.

Установка опалубки

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Итак, как залить монолитный фундамент? Выливается он в опалубке, конструкция которой зависит от конкретной разновидности монолитного основания. Последняя представляет собой щиты из досок, набитых на брусья.

Установка опалубки

Совет: Для того чтобы после заливки фундамента щиты было проще снимать, внутреннюю сторону опалубки обычно прокладывают полиэтиленом.

Установка арматуры

Монолитный фундамент обязательно нужно армировать. Своими руками каркас можно собрать с использованием вязальной проволоки. Сварку для крепления прутьев применять нельзя. Устанавливается арматура так, чтобы и снизу и сверху и по бокам от нее в последующем было хотя бы по пять сантиметров бетона.

Установка арматуры

Важно: Для изготовления каркаса следует использовать прутья толщиной не менее 12см. Лучше всего, если они будут рифлеными.

Заливка бетона

Бетонную смесь для монолитного фундамента замешивают с использованием цемента высокой марки. Обычно это М300 — М400. В качестве основы обычно берут речной крупный песок, который предварительно тщательно просеивают для удаления камней, глины и мусора. Специалисты советуют приготавливать раствор в бетономешалке. В этом случае получается гораздо более однородная, а следовательно, качественная смесь. В опалубку столбчатого и ленточного фундамента бетон закладывают лопатой. Плитный фундамент обычно заливается раствором пожиже с использованием спецтехники.

После схватывания бетона на заключительном этапе поверхность фундамента гидроизолируется двумя слоями рубероида на мастике. На этом процедура возведения основания под дом считается законченной.

Видео по теме:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Монолитный фундамент своими руками с пошаговыми фотографиями

Монолитный фундамент

Что такое монолитный фундамент

Перед тем как проводить строительные работы, нужно обязательно позаботиться о наличии монолитного фундамента. Это специальный тип фундамента, который является самым оптимальным вариантом для использования его на территориях, вокруг которых расположены грунтовые воды.

Нередко его используют в пучинистых и просадочных грунтах. Он может играть роль бетонной подушки, которая защищает цокольное и подвальное помещение. При возведении его на первом этаже, можно максимально уберечь помещение от воздействия влаги.

Описание

На сегодняшний день именно монолитный фундамент считается самым надежным и прочным, и характеризуется множеством преимуществ.

Среди основных можно отметить:

  • доступную цену;
  • быстрое время возведения;
  • полное отсутствие взаимодействия с влагой;
  • выдерживает большие нагрузки.

Именно фундамент является самой главной составляющей для каждого дома, поэтому во время строительства ему стоит отдать должное. Если же вы хотите укладывать такой фундамент без помощи специалистов, то следует заранее ознакомиться со всеми тонкостями проведения работ. Определить тип фундамента можно, полагаясь на свойства грунта, и тяжесть планируемой постройки.

Монолитный фундамент

Область применения

За счет того, что монолитный фундамент обладает достаточно высокой способностью, его на сегодняшний день считают просто незаменимым во время возведения бетонных, каменных, деревянных и кирпичных домов. Благодаря такому фундаменту, во время строительства можно легко распределить нагрузку от почвы и здания.

Его можно назвать вечным, ведь он характеризуется достаточно большим сроком эксплуатации, и на протяжении длительного времени сохраняет все свои самые высокие качества. По статистике, дома с таким фундаментом способны прослужить хозяевам несколько десятков лет.

Это универсальный фундамент, который может быть применен в таких видах строительства:

  • городском;
  • загородном;
  • промышленном;
  • строительстве торговых или спортивных комплексов, и т.д.

Проанализировав все виды фундамента – этот универсальным и позволяет полностью предотвратить любое негативное воздействие на дом. Он полностью распределяет равномерную нагрузку на всю площадь, и в полной мере удовлетворяет потребность хозяева.

Монолитный фундамент

Преимущества и недостатки

К главным преимуществам монолитного фундамента можно отнести то, что он достаточно прочный, поэтому способен выдержать большие нагрузки. Для него не страшны неровные перемещения грунта, различные осадки, оттаивание или промерзание.

Известно, что бетон функционирует исключительно на сжатие, но никак не на расширение. За счет этого монолитный фундамент на сегодняшний день и приобрел такую огромную популярность, и среди песчаных и пучинистых грунтов считается просто незаменимым. Его также можно посчитать огромной роскошью во время создания каркасных, брусовых и бревенчатых бань.

К главным преимуществам стоит отнести:

  • Быстрота и эффективность на момент проведения работ. Быстрота заключается в том, что в данном случае не потребуется применение тяжелой строительной техники.
  • Полный выбор необходимой конфигурации.
    Все дело в том, что за счет сплошного фундамента можно использовать абсолютно любую проектную конфигурацию каркаса здания.
  • Герметичность. Добиться ее можно в результате полного отсутствия стыков, и наличия в бетонной массе различных гидрофобизирующих добавок.

Монолитный фундамент содержит и некоторые недостатки, среди которых можно отметить:

  • большой расход бетона;
  • достаточно трудоемкий процесс строительства;
  • потребность в проведении подготовительных работ.

Но, если сравнить все плюсы и минусы данного фундамента, то можно сделать вывод о том, что для эффективного результата нужно хорошо подготовиться. Обеспечить процесс всеми необходимыми материалами и инструментами, которые могут пригодиться в процессе работы.

Разновидности монолитного фундамента

Данный вид фундамента может быть нескольких видов. Среди самых популярных и востребованных вариантов можно отметить плитный фундамент, который может быть в виде обычной плиты и плиты на ленте, которая похожа на перевернутую чашу. С каждый годом такой вариант становится все более и более популярным заграницей.

Такой вид фундамента характеризуется сплошной железобетонной плитой, которая заглублена в грунт. Как и внешние, так и внутренние стены здания возводятся именно на такой плите. За счет этого максимально минимизируется нагрузка на грунт, и плита не проваливается.

Она достаточно универсальная, поэтому ее можно использовать даже на болотах или открытых торфяниках. Самым большим плюсом можно считать то, что во время проведения таких работ, очень сложно допустить ошибку.

Следующей, не менее популярной разновидностью, считается столбчатый монолитный фундамент, который очень часто применяют для возведения таких помещений, как бани.

Ленточный фундамент способен выдержать любые неприятные погодные условия и большие нагрузки. Он представлен в виде железобетонной полосы, которая проходит по всему периметру здания. Она может быть заглубленной или мелкозаглубленной.

Монолитный фундамент

Монолитный фундамент своими руками

Очень часто подобные работы происходят самостоятельно, без помощи специалистов. Но чтобы проводить такие работы обязательно нужно ознакомиться с некоторыми правилами. В первую очередь стоит рассчитать фундаментную плиту.

Важно, чтобы расчет был максимально точным, потому что из-за неправильного подсчета в дальнейшем может пострадать вся конструкция дома, а, соответственно, и ваши деньги. Провести такой расчет самостоятельно будет крайне сложно, именно поэтому стоит обратиться за помощью к профессионалу, который составит вам точный расчет.

Подробное пошаговое руководство

  1. Первым делом стоит провести разметку под фундамент. Нужно вручную выровнять стороны и постараться сопоставить центральные точки пересечения. Нужно помнить для себя, что выверенная площадь в любом случае должна быть несколько больше общей площади дома, чтобы все строительные работы проходили максимально точно. Приблизительная разница должна составлять 2-3 метра.
  2. После этого обязательно происходят земляные работы, которые подразумевают создание котлована под плиту. Очень важно, чтобы дно было исключительно горизонтальное, его нужно проверить при помощи нивелира или водяного уровня.
  3. Перед тем как создавать песчаное основание, обязательно стоит позаботиться о настилке геотекстильных материалов. Это будет в полной мере оказывать сопротивление на проникновение песка глубь грунта. После этого уже стоит позаботиться о песчаной подушке.
  4. Четвертый этап работы предполагает, по необходимости, проведение монтажа дренажной системы, установка соответствующей канализации, а также проведения водных коммуникаций.
  5. Затем проводится бетонная подготовка. Она выполняется из 10 см бетонной стяжки, в сочетании с цементным раствором. После этого бетон обрабатывается битумной грунтовкой.
  6. Гидроизоляционные швы обязательно соединяются при помощи спайки паяльной лампой или пропановой горелкой. Также стоит увеличить площадь гидроизоляционного слоя в пределах 30-50 см от периметра фундамента, в некоторых случаях параметры увеличиваются. Это происходит для того, чтобы завернуть гидроизоляцию вверх, и защитить бока монолитного плитного фундамента.
  7. Затем происходит установка опалубки по периметру, заливка бетона, и снятие опалубка после засыхания смеси.
  8. Если получился мелкозаглубленный фундамент, то в таком случае происходит засыпка пазух возле плиты до ровного слоя с землей.
  9. И в завершение проводится гидроизоляция монолитной плиты, за счет чего стены будут полностью защищены от капиллярной влаги.

Монолитный фундамент

Советы/рекомендации

Перед тем как отдать предпочтение тому или иному варианту монолитного фундамента, стоит хорошо изучить классификацию и истинное предназначение. Ведь для каждого вида помещения можно подобрать свой вид фундамента.

Также в ассортименте обязательно должно быть наличие всех материалов и инструментов для проведения работ. Помимо этого, перед работой нужно ознакомиться с пошаговой инструкцией создания фундамента, а лучше всего посмотреть фотографии, которые смогут максимально рассказать обо всех нюансах работы.

Статья была полезна?

0,00 (оценок: 0)

Монолитный фундамент своими руками. Этапы строительства

Монолитный фундамент своими руками

Монолитный фундамент своими руками

Содержание статьи

Фундамент это то, с чего начинается любое строительство. От того насколько он будет прочен, зависит долговечность постройки. Существует различные типы фундаментов, которые подходят для разных видов почв и сооружений.

Например, ленточный фундамент на сваях, рекомендуется строить на тех участках застроек, где преобладает рыхлый грунт, а также на склонах и болотистой местности. Монолитный фундамент как некстати подходит для строительства в тех местах, где уровень грунтовых вод имеет максимально близкое расположение к поверхности.

Монолитный фундамент своими руками

В отличие от свайного, монолитный фундамент своими руками, требует вложения больших сил и времени. Однако по своей прочности и надёжности у монолитного фундамента нет конкурентов, а основными его преимуществами являются:

  •  Прочность и возможность выдерживать колоссальные нагрузки;
  •  Надёжность — монолитный фундамент не разрушается от вредного воздействия влаги на него;
  •  Сравнительно небольшая стоимость.

Перед тем как строить монолитный фундамент своими руками, следует определиться с типом закладки, поскольку монолитный фундамент может быть плитным либо же ленточным.

Какой лучше фундамент ленточный или плита

Какой лучше фундамент ленточный или плита, во многом зависит от общей массы строения.

Инструменты для строительства монолитного фундамента

Прежде чем строить монолитный фундамент своими руками, следует подготовить следующий инструмент и материалы:

  1.  Лопаты — штыковые и совковые.
  2.  Шнур и куски арматуры для разметки.
  3.  Уровень строительный — чем длиннее, тем лучше.
  4.  Арматуру диаметром не менее 10 миллиметров для армирования монолитного фундамента.
  5.  Проволоку вязальную и инструмент для её вязки (крючок).
  6.  Доски для строительства опалубки и брус.
  7.  Инструменты для резки древесины.
  8.  Материалы для крепежа: саморезы и гвозди 20 см.
  9.  Песок, щебень и цемент для приготовления бетонной смеси.

Строительство монолитного фундамента своими руками, следует начинать с разметки. Следует знать, что стандартной шириной монолитного фундамента, является ширина в 40 сантиметров. При разметке натягивается верёвка по всему периметру будущего фундамента. При этом на углах забиваются куски арматуры, а ровность углов проверяется при помощи угломера, либо же натягиванием верёвок по диагонали.

Инструменты для строительства монолитного фундамента
Далее производятся земляные работы по рытью траншей. Начинать их рыть лучше с самой низкой точки, при этом важно не допустить перепадов по высоте и значительных неровностей. Глубина траншеи по всему периметру монолитного фундамента должна быть не менее 100 сантиметров. Это касается плотного грунта. Если же на участке застройки почва рыхлая, то глубину траншеи под монолитный фундамент своими руками лучше увеличить на 15-20 сантиметров.

После того как замкнутая траншея под фундамент готова, приступают к обустройству песчаной подушки на её дне. Для этого берется песок и насыпается в траншею 25-31 сантиметровым слоем. Обязательной процедурой после этого, является утрамбовка песка с обильным смачиванием его водой.

Строительство опалубки монолитного фундамента

Когда траншея вырыта, а песчаная подушка тщательным образом утрамбована на дне, можно браться за строительство опалубки под монолитный фундамент. Для этого внутрь траншеи опускаются деревянные щиты, которые над поверхностью грунта должны выступать не менее чем на 30-40 сантиметров.

Строительство опалубки монолитного фундамента
Чтобы бетонный раствор во время заливки монолитного фундамента не вытекал бы через щели опалубки, её стены внутри тщательно выстилаются рубероидом или другим гидроизоляционным материалом.

Армирование монолитного фундамента и заливка бетоном

Важным этапом строительства монолитного фундамента своими руками, является выполнение его армирования. Для этого, по размерам траншеи под фундамент, из арматуры свариваются куски металлокаркаса, которые опускаются в траншею и скрепляются проволокой между собой.

Заключительным этапом при строительстве монолитного фундамента является выполнение гидроизоляции и заливка опалубки бетонным раствором. Во время литья раствора в опалубку, следует использовать вибротрамбовку, либо же самодельный инструмент. Это поможет избежать образования пустот и ненужных стыков в монолитном фундаменте после застывания бетона.

Армирование монолитного фундамента и заливка бетоном
Чтобы построить монолитный фундамент своими руками, придётся приложить немало сил и времени. Тем не менее, и то и другое будет оправдано надёжностью и долговечностью полученной основы под дом, которая при соблюдении технологии монтажа, способна прослужить более 150 лет.

Оценить статью и поделиться ссылкой:

чертежи, пошаговые инструкции (фото и видео)

Выполнить монолитный фундамент своими руками совсем не сложно, он, как и другие виды основания, имеет свои достоинства и недостатки. При самостоятельном возведении дома основной и самой сложной задачей является именно обустройство качественного фундамента. Перед тем как покупать все необходимое для фундамента, нужно определиться с его типом.

Схема устройства сборного монолитного фундамента

Схема устройства сборного монолитного фундамента.

Виды фундаментов

Чтобы выбрать тип фундамента для постройки, необходимо прежде всего обследовать почву на строительном участке. Для этого вы должны выкопать углубление в грунте порядка 1,5 м и уточнить, глядя на срез, каков состав почвы. В случае если грунт состоит из влажного и мелкого песка или он торфянистый, его несущие возможности самые плохие. На участках с подобного типа грунтом возводится фундамент свайно-винтовой или более устойчивый фундамент монолитная плита.

Допускается использовать монолитный ленточный фундамент, но обязательно, чтобы он был не из отдельных блоков, а именно монолитным. При обустройстве фундамента под постройки на плотной, каменистой почве можно использовать практически любой тип основания. Но помните, что от типа фундамента будет зависеть цена возведения домов, сооружение на каждом типе фундамента прослужит довольно долго.

Монолитный фундамент делят на несколько видов:

Схема армирования монолитного плитного фундамента

Схема армирования монолитного плитного фундамента.

  • монолитный ленточный;
  • монолитный свайный;
  • монолитный плитный.

Для возведения любого типа фундамента следует использовать только высококачественные строительные материалы. Связано это с высокими требованиями, предъявляемыми к монолитному фундаменту.

Исходя из конкретных размеров будущего строения и глубины заложения основания выполняется расчет материала. Глубина заложения, в свою очередь, зависит от таких параметров, как:

  • полный вес конструкции, которая будет возводиться;
  • уровень подземных вод;
  • глубина, на которую промерзает грунт.

Вернуться к оглавлению

Подготовительный этап

Сначала вы должны выбрать место для своей постройки. В качестве основания лучше выбрать практически ровную, чистую площадку. В случае наличия участка с растительностью ее необходимо предварительно очистить. Для этих целей можно прибегнуть к помощи бульдозера, который легко распланирует почву на площадке. Порядок работ такой:

Разметка монолитного фундамента

Разметка монолитного фундамента.

  • выбранный участок необходимо расчистить, спилив деревья, убрав кусты, мусор и пни;
  • снимите верхний слой земли на глубину около 20 см и выровняйте строительную площадку;
  • определитесь с размерами и обозначьте с помощью забивания колышков и натягивания веревки контуры будущего основания;
  • измерьте соотношение сторон и обязательно сравните диагонали, используя для этого рулетку, уголок и строительный уровень.

Точность при разметке очень важна, она будет влиять на внешний вид вашего строения в дальнейшем, на прочность и качество монтажа.

Вернуться к оглавлению

Ленточный фундамент

Для легкого строения с приемлемой нагрузкой на основание вполне подойдет фундамент ленточного типа. Для обустройства такого основания потребуется выполнить те же подготовительные работы, которые описаны выше. Отличие монтажа такого основания состоит лишь в последней стадии работ, когда нужно вырыть траншею для заливки бетона и установить опалубку из фанеры или досок.

Чертеж ленточного фундамента

Рисунок 1. Чертеж ленточного фундамента.

  1. На дне траншеи необходимо уложить песчаную подушку с песком. Мелкий песок для этих целей не применяют.
  2. Поверх песчаной подушки нужно уложить гидроизоляцию.
  3. Монтировать арматурный пояс и залить бетон.
  4. После того как раствор бетона затвердеет, опалубку нужно разобрать.
  5. После того как бетон окончательно застынет и фундамент усядется, можно начинать возводить стены.

Ленточный фундамент, чертеж которого представлен на рис. 1, подходит только для зданий, построенных из легких материалов, таких как дерево или пеноблок. Строить здание из кирпича следует на глубоко заложенном ленточном фундаменте.

Вернуться к оглавлению

Монолитная плита

Когда грунт на участке очень мягкий или болотистый, в качестве основания может применяться бетонный фундамент монолитная плита (схема 1). Толщина такой плиты составляет 20-40 см в зависимости от нагрузки. Перед началом работ также необходимо основательно рассчитать все материалы.

Вернуться к оглавлению

Материалы и инструменты

Инструменты для обустройства плиточного фундамента

Инструменты для обустройства плиточного фундамента.

Для выполнения работ по обустройству плиточного фундамента потребуются следующие инструменты и материалы:

  • рулетка;
  • уровень строительный и гидроуровень;
  • вибрационная плита;
  • правило;
  • лопата штыковая и совковая;
  • болгарка;
  • сварочный аппарат;
  • нож;
  • газовая или бензиновая горелка;
  • маркер;
  • песок;
  • гидроизоляция;
  • вода техническая и питьевая;
  • молоток, гвозди;
  • доски или листы фанеры;
  • пила по дереву и по металлу.

Вернуться к оглавлению

Этапы проведения работ

Выделяют следующие этапы обустройства плиточного фундамента:

Устройство монолитной плиты

Схема 1. Устройство монолитной плиты.

  1. Разметка участка. После выравнивания сторон и проверки всех размеров и уровней с помощью ручного инструмента необходимо повторно проверить все с помощью нивелира и теодолита. Подготовленная под строительство площадка должна превышать площадь возводимого дома, это необходимо для качественного выполнения строительных работ.
  2. Подготовка котлована. С помощью лопат или спецтехники выкапывают необходимый по размерам котлован со строго горизонтальным дном. Проверку проводят с помощью нивелира или пользуясь водяным уровнем.
  3. Засыпка песка. Перед этим этапом на дно котлована укладывают геотекстильный слой, препятствующий проникновению песка в грунт. Затем насыпают слой песка толщиной порядка 20 см и трамбуют его вибрационной плитой.
  4. Выполняют прокладку коммуникаций и канализации.
  5. Укладывают подготовительный бетонный слой толщиной около 10 см, этот слой покрывают грунтовкой на основе битума.
  6. Выполняют гидроизоляцию. В качестве гидроизоляции обычно применяют рулонные материалы, такие как рубероид. Слои укладывают внахлест, спаивая их между собой с помощью газовой или бензиновой горелки. По краям обязательно оставляют запас около 30-50 см, который необходим, чтобы позднее завернуть края гидроизоляции вверх, перекрывая торцы монолитной плиты.
  7. Выполняют теплоизоляцию. Обычно в качестве материала для теплоизоляции применяют экструдированный пенополистирол, выпускаемый в листах со специальными пазами для стыковки. Сверху слой теплоизоляции накрывают полиэтиленовой пленкой.
  8. С помощью досок или фанерных листов выполняют монтаж опалубки по периметру сооружения.
  9. Приступают к монтажу каркаса из арматуры, причем его можно делать на месте или установить подготовленный в другом месте готовый каркас. Для каркаса применяют арматуру диаметром в 12-16 мм в зависимости от требований к основанию. Арматуру сваривают сетками с ячейками по 20 см. Нижнюю сетку располагают на расстоянии в 5 см от нижней части плиты, а верхнюю — 5 см от верхней части. Сетки сваривают и между собой, это позволит получить надежную конструкцию, по которой можно будет ходить при последующих работах.
  10. Заливают каркас бетоном. Обычно для этого используют привозной бетон марки 400. С помощью лотков машина подает бетон сначала в удаленные края фундамента, а затем ближе и ближе. Перемещаясь по каркасу, необходимо помогать равномерному растеканию бетонной массы и предотвращать образование воздушных полостей. После заполнения всего каркаса бетоном необходимо тщательно его выровнять и пройтись вибрационной плитой для удаления избытков воздуха.
  11. После высыхания смеси (полное высыхание происходит за 28 дней) можно приступать к демонтажу опалубки.
  12. При мелкозаглубленном фундаменте выполняют засыпку пазух возле плиты, выравнивая их с уровнем земли.
  13. Покрывают плиту слоем гидроизоляции, которая защищает стены от капиллярной влаги.

Фундамент для дома готов, весь процесс показывает схема 2.

Вернуться к оглавлению

Достоинства плитного фундамента

Процесс создания монолитного плитного фундамента для дома

Схема 2. Процесс создания монолитного плитного фундамента для дома.

К основным плюсам фундамента такого типа нужно отнести следующее:

  1. Низкая стоимость и простота монтажа. Монолитная плита своими руками выполняется очень легко и быстро. Даже низкоквалифицированные рабочие справятся с такой задачей, главное — правильно связать каркас и хорошо выгнать воздух.
  2. Огромная площадь опоры позволяет применять такой тип фундамента для построек на слабом грунте.
  3. Поверхность фундамента служит надежным основанием для обустройства пола.
  4. Минимальная глубина заложения препятствует любому воздействию грунтовых вод.

Здание, возведенное на фундаменте в виде плиты, прослужит долго и не потребует дополнительных затрат на ремонт основания.

Фундамент плита (плитный) — технология строительства

При обустройстве основания дома строители пытаются сделать его максимально надежным и долговечным. Еще им важно достичь хорошей экономии ресурсов, чтобы сократить конечную стоимость проекта. В качестве оптимального решения может рассматриваться фундамент плита.

Как залить плитный фундамент своими руками

Общая информация

Монолитная фундаментная плита представляет собой плавающую незаглубленную конструкцию, которая заливается по всему периметру будущей постройки, создавая цельное основание.

В процессе возведения предусматривается наличие подушки из песка и гравия, поглощающей нагрузку от постройки на почву. На нестабильных почвенных составах или на глинистом грунте с увеличенной глубиной промерзания такой тип фундамента из монолитной плиты является наиболее востребованным.

Область применения и виды

За счет простой конструкции фундаментные плиты пользуются большим спросом в кругу строителей. Однако для их создания требуется много армированных элементов и бетонного раствора (не ниже марки В30), поскольку армированию и бетонированию подвергается вся площадь.

В результате это делает фундамент достаточно дорогостоящим, но цена оправдывается его эксплуатационными свойствами. Глубину, на которой будет устанавливаться конструкция, выбирают с учетом массы помещения и состава почвы.

Если используется малое заглубление на пучинистых грунтах, то в зимний период помещение с основой может опускаться или подниматься. Грамотный расчет фундаментной плиты и армирования позволит сохранить целостность постройки независимо от окружающих воздействий. Монолит будет поглощать любые изменения за счет упругости.

В современном строительстве используются следующие типы фундаментов:

  1. Классический.
  2. УШП (утепленная шведская плита).
  3. Русский.

схема обустройства плитного фундамента

В классическом исполнении ЖБИ-плиту устанавливают на подушку из песка или гравия с утепляющим слоем. Толщина слоя бетонирования фундаментной плиты варьируется от 20-50 см. Точное значение выбирается с учетом состава почвы и массы постройки. Параметры подушечных слоев определяются по глубине залегания плодородного слоя — его полностью снимают. Образованный котлован на 2/3 засыпается песчаной или гравийной смесью.

УШП-вариант оснащается встроенной системой теплого пола и несъемной опалубкой на базе пенополистирольных блоков L-образной формы. Такой подход позволяет сократить расходы на обогрев и снизить утечки тепловой энергии. Поверх утепляющего слоя крепятся трубы теплого пола и арматура. Потом все заливается бетонной смесью толщиной 10 см.

Коммуникационные соединения, такие как канализация и водопровод, должны обустраиваться еще на подготовительном этапе и размещаться в подложке. В таком случае после завершения работ по возведению фундамента все инженерные системы будут пригодны для эксплуатации.

Для организации утепленной шведской плиты нужно провести грамотный расчет толщины плитного фундамента и сделать ряд других измерений. Любые ошибки недопустимы, поскольку поменять конфигурацию конструкции после заливки будет невозможно. Поэтому все оборудование и материалы должны быть максимально качественными и долговечными.

Плиточный фундамент русского типа подразумевает наличие ребер жесткости. Чтобы защитить тяжелую конструкцию от разрушительного воздействия сильных морозов, российские ученые решили внедрять массивные ребра жесткости, устанавливая их под несущими стенами. Подобная технология повышает сложность работ, но положительно сказывается на несущих способностях основания. В результате толщина монолитной плиты фундамента снижается до 10-15 см.

плитный фундамент своими руками

Типовая схема

Обустраивая фундамент из плит, не обязательно обеспечивать его глубокое залегание. Эксперты утверждают, что его несущие способности будут лучшими при близком размещении к поверхности почвы, что обеспечит надежную защиту постройки от разрушительного воздействия морозов.

Устройство монолитной плиты фундамента предусматривает наличие такого пирога:
  1. Уплотненная почва на дне котлована.
  2. Подушка из щебня, песчано-гравийного состава и гравия, обеспечивающая равномерное распределение нагрузок. Она выполняет роль демпфера, смягчающего воздействие почвенных колебаний. Некоторые строители проводят послойную засыпку и трамбовку подложки с совмещением разных материалов или однородную основу на базе ПГС.
  3. Слой геотекстиля, обеспечивающий защиту песчаной подушки от заиливания и размытия грунтовыми или дождевыми водами. Существует большое количество вариантов размещения этой прослойки, которые подходят для разных условий. Так, достаточно часто слой размещается между утрамбованным дном котлована и первым слоем подушки. Еще геотекстиль используется для изоляции песка от гравия и предотвращения их взаимопроникновения.
  4. Бетонная подготовка. Некоторые застройщики игнорируют важность этого элемента при заливке фундаментной плиты, пытаясь сэкономить время и средства. Однако наличие подготовки отыгрывает особую роль, позволяя создать четкую геометрию будущего основания или изоляционных материалов.
  5. Гидроизоляция. Предназначается для защиты плиты от разрушительного влияния грунтовых вод. Для лучшей изоляции рекомендуется применить 2 рулонных изолятора на полимер-битумной основе.
  6. Сам монолитный фундамент плита.
  7. Армопояс. В классическом варианте он представляет собой двухуровневую решетку, соединенную между собой с помощью хомутов. Размещение армированных элементов проектируется по таким принципам, чтобы между прутьями и краями плиты оставалось не меньше 50 мм бетонной прослойки (для предотвращения коррозийных процессов).

чертеж выполнения плитного фундамента своими руками

Подобная схема для дома из газобетона считается классической, но есть ряд других разновидностей, которые подходят для разных условий эксплуатации.

Строительство плитного фундамента по самой простой технологии предусматривает устройство фундаментной плиты с единой толщиной по всему периметру. Однако такой вариант эффективен только на устойчивых грунтах. Минусами технологии считаются небольшая толщина фундаментной плиты и глубина ее залегания, из-за которой верхний край находится у самой поверхности.

В процессе увеличения толщины растут финансовые затраты, поэтому застройщики практикуют заливку плитного фундамента с ребрами жесткости. Это делает конструкцию похожей на ленточный фундамент.

Такая схема заливки бетонной плиты эффективна и при желании максимально полезно задействовать свободную площадь полуподвала или цокольного этажа. В таком случае поверхность будет выполнять роль напольного покрытия. При отсутствии желания углублять конструкцию в почву можно воспользоваться другой схемой, где ребра жесткости направляются вниз.

Опалубка и армирование плитного фундамента

Подготавливая поверхность и закрепляя опалубку с армированием, необходимо позаботиться об углубленных каналах. После заливки плиты фундамента они станут ребрами жесткости, обращенными в грунт. Это создает своеобразный симбиоз, где совмещены плитные и ленточные фундаменты.

Ребра жесткости располагают под наружными стенами и капитальными перегородками. Если внутренние перегородки отсутствуют, то их фиксируют параллельно друг другу по короткой стороне дома с шагом в 3000 мм.

С помощью этой схемы можно сократить расходы бетонной смеси, поскольку грамотно спланированные ребра жесткости уменьшают толщину плиты на 100-150 мм без потери несущих способностей. Это обеспечивает экономию до 1-1,5 м3 раствора на 10 м2.

Еще вариант расширяет возможности теплоизоляции плиты — за счет перепада высот, на ребрах жесткости можно закрепить прочный теплоизолятор. В его качестве может использоваться экструдированный пенополистирол.

Фундаменты на основе плит могут не только заливаться полностью, но и стоять по отдельности и включать в себя несколько ЖБ-конструкций. Такой вариант — более простой, но из-за отсутствия жесткого соединения конструкция теряет свою устойчивость к почвенным колебаниям, лишаясь начальных несущих способностей. Поэтому эта схема практически не используется при частном возведении домов. В качестве исключения рассматриваются малогабаритные помещения хозяйственного назначения с небольшой площадью.

Применение и его основные достоинства и недостатки

Разбираясь, как сделать плитный фундамент своими руками, важно ознакомиться со всеми плюсами и минусами такой технологии. Использование подобного типа основания подходит для участков, где расположены нестабильные грунты, а внедрение ленточных или столбчатых конструкций невозможно.

При соблюдении проектных расчетов и грамотном выборе параметров плиты она может использоваться в качестве основы для дома с большим количеством этажей.

За счет равномерного распределения нагрузок давление на почву снижается, даже если придется возвести массивное жилище и инженерный объект. Это позволяет задействовать фундаменты в промышленных масштабах.

Установка дома на плитный фундаментный блок имеет как плюсы, так и минусы. Приверженцы технологии считают ее лучшим решением для всех случаев, полагая, что плиту можно ставить на любой почве, даже на заболоченной. Они аргументируют свою позицию тем, что наличие эффекта плавучести, позволяет конструкции двигаться вместе с почвенными колебаниями, а не деформироваться. Однако научного подтверждения таким предположениям нет.

На практике укладка плит на фундамент только расширяет возможности возведения различных построек на нестабильных и сложных грунтах со средней пучинистостью.

как заливают плитный фундамент

На заболоченной земле с близким залеганием грунтовых вод и высокой вероятностью просадок, лучше задействовать свайный фундамент. В таком случае сваи вкручиваются в несущую породу.

Плита, размещенная почти на поверхности почвы, обладает плавучей способностью и может немного перемещаться вместе с почвой. Однако на нестабильном грунте такие колебания могут обладать высокой амплитудой и неравномерно воздействовать на конструкцию. Если поверхность однородная, подобная проблема может объясняться естественными факторами — южная сторона промерзает меньше, чем северная.

Современные фундаменты на дорожных плитах отличаются повышенными прочностными свойствами, поэтому они не боятся интенсивных нагрузок при подвижках земли.

Однако вероятность образования трещин и деформаций все равно присутствует. Это повлечет за собой стремительное разрушение или крен стен относительно вертикальной оси. В домах из дерева такой эффект не критичен, но бетонные постройки могут сильно пострадать.

Поэтому при объективной оценке всех за и против называть плиту универсальной «панацеей» для всех условий нелогично. Чтобы убедиться в рентабельности такого фундамента на отдельном участке, лучше привлечь экспертов, которые выполнят комплексный геологический анализ территории.

Еще стоит ознакомиться с фактами применения технологии поблизости.

как правильно армировать плитный фундамент под дом

Обратите внимание на следующие нюансы:
  1. Какие и как давно были возведены постройки на базе плитного фундамента.
  2. Толщина основания и глубина залегания.
  3. Отзывы владельцев помещений с плюсами и минусами.

Подобные сведения помогут сделать оправданный выбор и избежать ошибок.

Сегодня на базе монолитов создаются многоуровневые жилища из тяжелых материалов в мегаполисах и небольших городах. По несущим способностям такие основания практически не имеют конкурентов.

Поэтому предположение, что плиты подходят только для компактных построек и могут прослужить не больше 35-50 лет — ошибочное. Точный срок службы зависит от массы факторов, включая грамотность расчетов плиты, чертежи и соблюдение технологии производства.

Если конструкция находится на поверхности почвы с минимальным заглублением, то понадобится избавиться только от верхнего плодородного слоя земли. Глубину котлована выбирают с учетом высоты подушки из песка и гравия. Еще ее можно умножить на площадь будущей постройки.

При использовании плиты глубокого заложения необходимо позаботиться о хорошем котловане. Выкопать его без использования специальной техники проблематично.

Фундамент из монолитной плиты обеспечивает надежное основание для напольного покрытия на первом и цокольном этажах, что является хорошим плюсом. А если кроме подготовки плиты воспользоваться термоизоляционным поясом, пол станет не только прочным, но и утепленным. УШП предусматривает наличие контуров водяного подогрева пола.

плитный фундамент на щебневой подушке

Разбираясь, как залить бетонную плиту, необходимо понимать, что такой процесс относится к задачам средней сложности. Заливка монолитной плиты фундамента не требует особой квалификации мастера.

Вся работа разделена на следующие этапы:
  1. Обустройство котлована.
  2. Трамбовка подушки из песка и гравия.
  3. Вязка армопояса.
  4. Монтаж опалубки.
  5. Заливка и распределение бетонной смеси.
  6. Уход за плитой.

Однако отдельные мероприятия требуют использования профессиональной спецтехники и оборудования. Так, чтобы утрамбовать плиту, следует применить мощный вибрационный прибор, а для производства арматурных хомутов придется подготовить специальное приспособление.

Гидроизоляция рулонными материалами выполняется с применением баллонной газовой горелки. А поскольку для заливки бетона потребуется большое количество раствора, лучше заказать его с доставкой, т.к. за 1 день подготовить нужный объем своими руками будет проблематично.

Кроме плюсов у плитной технологии есть и недостатки. В первую очередь это сложности строительства основания на неровных поверхностях.

При наличии перепадов высот схема усложняется и теряет свою целесообразность. Еще возведение такой конструкции требует своевременного расчета плитного фундамента.

особенности создания плитного фундамента

Как рассчитывается фундамент из монолитной плиты

Чтобы провести расчет фундаментной плиты, необходимо воспользоваться услугами экспертов. На этапе проектирования следует учитывать все особенности участка. Большинство математических вычислений должны проводить специалисты, но легкие расчеты возможно выполнить самостоятельно.

Так, если нужно построить гараж, сарай или баню, то достаточно определить толщину плиты фундамента. При чрезмерно малых параметрах конструкция не сможет справиться с нагрузками на изгиб, а при избыточной толщине появятся неоправданные затраты.

Расчет оптимальной толщины плиты

Расчет толщины фундамента плита своими руками по пошаговой инструкции выполняется после тщательной оценки грунта на стройплощадке. Для этой задачи лучше пригласить специалистов с профессиональным буровым оборудованием. Они помогут определить состав и толщину слоев, найти размещение грунтовых вод и провести дальнейшие расчеты.

У каждого грунта имеется свой показатель несущей способности, который измеряется в килопаскалях (кПа). Распределенное давление от массы будущей постройки не должно превышать несущую способность плиты.

расчет толщины плитного фундамента

Расчет армирующего каркаса и количество материалов для его изготовления

Если нужно провести армирование плит толщиной 150 мм, понадобится одноярусная вязанная сетка диаметром 12-16 мм, которую закрепляют в центральной части. Если используются конструкции на 200 мм, армированные элементы закрепляют в 2 яруса двумя сетками с шагом 200-300 мм.

Для более надежной фиксации следует уплотнить шаг прутьев и увязать сетки по точкам пересечения прутьев с помощью стальной проволоки.

Чтобы получить точные параметры, следует воспользоваться функциональными онлайн-калькуляторами.

Технология строительства утепленной плиты

С целью защиты дома от теплопотерь можно создать утепленные плитные фундаменты своими руками — пошаговая инструкция и чертежи помогут реализовать такую задачу в сжатые сроки. Любая железобетонная монолитная плита включает в себя несколько слоев, а при наличии утепляющих элементов их количество возрастает. Чтобы получить требуемое качество, важно правильно создавать каждый уровень.

Подготовка основания

На начальном этапе производится подготовка основания. Параметры котлована должны соответствовать размерам постройки и быть больше на 1 м. На выделенном участке снимается слой плодородной почвы, а по краям котлована фиксируются дренажные трубы, которые будут отводить поверхностные воды.

Дно тщательно разравнивается, ямы засыпаются, а возвышенности удаляются. На обработанную поверхность укладывается слой геотекстиля — он должен покрыть дно и стенки котлована.

Дальше высыпается чистый песок средней фракции слоем в 20-30 см. Для его трамбовки используется виброплита. Поверх насыпается щебень равномерным слоем с последующей трамбовкой. Еще на подготовительном этапе следует установить все инженерные системы.

опалубка для плитного фундамента

Бетонная подготовка

По периметру углубления устанавливаются опалубка из досок толщиной 40 мм или фанеры с параметрами 18-21 мм. Высота конструкции определяется с учетом толщины оставшихся слоев. По краям опалубки удобно отслеживать уровень бетонного раствора, поэтому лучше использовать обрезную доску. На гравийную подушку помещается бетон слоем 100 мм.

Для этой работы подходит материал невысокой марки — В7,5 или В10. Наличие бетонного слоя обеспечит надежную основу для гидро- и теплоизоляции.

Гидроизоляция

Поскольку монолитная плита фундамента под частный дом заглублена в почву, ее нужно покрывать слоем гидроизоляции. Для этих целей применяют обмазочную и рулонную изоляцию. Основание нужно очистить от пыли, а потом пропитать керосином или растворителем. При фиксации рулона его можно выпускать за пределы на 10-15 см.

Утепление

В качестве утепляющего материала для фундамента применяют экструдированный пенополистирол с повышенной плотностью. Этот слой должен обладать толщиной 10-15 см. Точные параметры зависят от условий эксплуатации.

плитный фундамент своими руками опалубка

Армирование

Роль армирующего элемента выполняет ребристая арматура класса AIII диаметром 12-14 мм. Ее укладывают вдоль и поперек, соблюдая шаг 15-30 см. Параметры армирования определяются отдельными расчетами. В процессе армирования создается клетка.

Заливка бетоном

Параметры плиты могут меняться в зависимости от разных факторов и варьироваться от 20 до 50 см. Заливать ее нужно бетонным раствором марки В30 за 1 прием, исключая появление вертикальных швов.

Лучше заказать бетон с доставкой и заранее распределить его порции. Уплотнять материал нужно глубинными вибраторами с высокочастотными колебаниями.

Уход за бетоном

Строительство плитного фундамента требует правильного ухода за бетоном после его заливки. Чтобы сырье хорошо затвердело, нужно поддерживать влажность в пределах 90-100% и температуру +5ºС. Заливку лучше проводить в теплую погоду при +20ºС.

Последующий уход заключается в бережном обращении с плитой для защиты от повреждений. После укладки бетон закрывается пеленкой или слоем брезента, что необходимо для защиты от прямых солнечных лучей и ветра.

заливка монолитного плитного фундамента

Когда снимать опалубку

Демонтаж опалубки для ФБС производится после набора бетоном 70% от заводской прочности. Точный термин определяется окружающей температурой.

Отличия утепленной монолитной шведской плиты и ее строительство

Шведская утепленная плита отличается от других конструкций энергосберегающим эффектом. В процессе ее возведения обустраивается несъемная опалубка на базе экструдированного пенополистирола. Это снижает утечки тепла в почву и дает жильцам доступ к вмонтированной системе теплого пола.

Поскольку все коммуникации залиты в бетоне, важно заранее грамотно рассчитать их габариты и размещение. К качеству изготовления инженерных систем предъявляются особые требования, поскольку любые ошибки недопустимы. Соорудить УШП можно своими руками, но работы по проектированию лучше доверить специалистам.

Готовый проект обойдется по цене 1% от общей стоимости. Если заранее разобраться, как залить плиту в Москве, определить размеры фундаментных конструкций и позаботиться о хорошей плитке для отделки, это поможет создать качественное основание с большим сроком службы.

Фундамент монолитная плита своими руками

Перед началом строительства собственного дома человеку необходимо тщательно подготовиться и настроиться на предстоящие работы. Одним из первых и наиболее важных этапов строительства является обустройство фундамента. В частном домостроительстве довольно часто используется такая конструкция как монолитная плита. Данная разновидность фундамента имеет множество преимуществ и ряд особенностей, которые должен знать любой застройщик.

Фундамент монолитная плита своими руками

Фундамент монолитная плита своими руками

Содержание пошаговой инструкции:

Что нужно знать о монолитном фундаменте до начала работы?

Рассматриваемый тип фундамента обустраивается на основании в виде песчаной подушки. Технология заливки предполагает обязательное выполнение армирования. Такая конструкция рассчитана на очень высокие нагрузки, поэтому используется преимущественно при строительстве больших домов с более чем одним этажом.

Монолитная плита

Монолитная плита

Однако размеры и вес здания являются далеко не единственными определяющими факторами. К примеру, в местностях, для которых характерны неравномерные сезонные движения грунта, монолитная заливка на песчаной подушке является наиболее оптимальным вариантом.

Также такой фундамент прекрасно подходит для регионов с высоким уровнем подземных вод, являясь наиболее актуальным для зданий с подвальными помещениями. У плавающего монолитного фундамента сравнительно большая площадь, что способствует уменьшению общей нагрузки на почву, если сравнивать с конструкциями других типов.

Смесь для заливки фундамента можно изготовить своими руками или же заказать в специализированной компании.Если есть деньги, но нет времени, желания или опыта изготовления бетона, можно попросту купить готовый раствор и избавить себя от лишних хлопот.

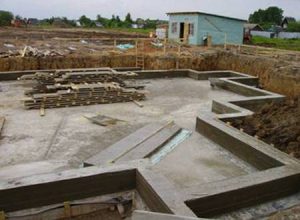

Порядок возведения монолитного плитного фундамента своими руками

Порядок возведения монолитного плитного фундамента своими руками

Работа по устройству монолитной фундаментной плиты начинается со сборки опалубки. Для изготовления этой конструкции подойдут деревянные инвентарные щиты. Функции опалубки могут выполнять и попросту стены котлована, однако в такой ситуации их нужно будет обязательно изолировать рубероидом либо полиэтиленом. В противном случае земля впитает цементное «молочко», что негативным образом отразится на прочностных характеристиках конструкции.

Опалубка для монолитного фундамента

Опалубка для монолитного фундамента

Монолитный плитный фундамент является наиболее надежным среди прочих применяющихся разновидностей оснований. Такому фундаменту не страшно воздействие влаги, он стойко переносит любые нагрузки, что позволяет возводить полноценные двух-, а то и трехэтажные особняки.

Перед началом работы следует подготовить все, что понадобится для ее выполнения.

Инструменты и материал для устройства монолитного плитного фундамента

1. Бетономешалка либо емкость подходящего объема.

2. Тачка для транспортировки материалов и готового раствора.

3. Несколько лопат и ведер.

4. Строительный уровень.

Такой инструмент очень компактного размера, но его возможность продлевается с помощью лазерного луча

Такой инструмент очень компактного размера, но его возможность продлевается с помощью лазерного луча

5. Измерительная рулетка.

6. Сварочный аппарат.

7. Расшивки, трамбовки, кирочки.

8. Мастерок.

9. Угольник.

10. Металлические пруты для создания арматурного каркаса и фиксаторы для этих прутков.

Металлические пруты для создания арматурного каркаса

Металлические пруты для создания арматурного каркаса

11. Готовый бетон или ингредиенты для его приготовления.

12. Материалы для гидроизоляции.

Сборка опалубки для монолитного плитного фундамента

Опалубка обустраивается вокруг периметра будущего здания. Главной функцией этого элемента является придание фундаменту нужной формы до тех пор, пока залитый бетон не наберет требуемую прочность и не сможет удерживать форму самостоятельно. Опалубку можно собирать из обрезных досок, однако их необходимо комбинировать таким образом, чтобы на стыках отсутствовали щели. По возможности для сборки опалубки следует использовать инвентарные щиты.Такой шаг позволит сократить затраты времени и сил на данном этапе работы.

Сборка опалубки для монолитного плитного фундамента

Сборка опалубки для монолитного плитного фундамента

Лучше, чтобы элементы для сборки опалубки были изготовлены из древесины хвойных пород. Для изготовления распорок и разного рода креплений подойдет и лиственница. Доски опалубки должны иметь в ширину не больше 15 см. Следите, чтобы все используемые доски имели максимально равную толщину. Перед сборкой опалубки доски следует тщательно смочить, а еще лучше – использовать сырую древесину. Проблема в том, что сухой материал в дальнейшем будет впитывать влагу из уложенного бетона, и это не лучшим образом отразится на прочности готовой конструкции. Лицевая сторона опалубочной системы отделывается металлическими либо фанерными листами.

Важно предварительно позаботиться об уменьшении силы сцепления бетона с материалом опалубки, чтобы в дальнейшем доски либо щиты можно было удалить с наименьшими усилиями. Достаточно попросту покрыть лицевую часть опалубки маслом, жидким глиняным раствором и пр. Дополнительно подобная обмазка поспособствует получению более чистой лицевой поверхности монолитного фундамента.

Расстояние между устанавливаемыми щитами определяйте с ориентиром на ширину будущего монолитного основания. С внешней стороны опалубочных щитов в грунт вбиваются колья, благодаря которым будет обеспечиваться фиксация элементов конструкции в заданном положении. Дополнительно колья нужно прикрепить к щитам при помощи гвоздей. Чтобы соседние щиты опалубки наверняка не разошлись при заливке бетона, по верху щитов необходимо прибить деревянные планки.

Обязательно следите, чтобы ни один крепеж не находился там, где в будущем будет залита бетонная смесь. В противном же случае достать эти крепежи из залитой плиты уже не получится.

Опалубка для фундамента должна быть установлена максимально ровно, т.к. от этого напрямую зависит ровность готового фундамента. В особенности важной высокая точность монтажа становится на уровне цоколя, т.е. той части основания, которая находится над поверхностью земли. После удаления опалубки профессионалы рекомендуют затереть цоколь тонким слоем раствора цемента. Другая облицовка выполняется по желанию владельца, можно прекрасно обойтись и без нее.

Для повышения прочности конструкции выполняется устройство армирующего пояса. Без арматуры плита сможет нормально переносить нагрузки на сжатие, однако против нагрузок на растяжение и изгиб она будет бессильна. Ликвидировать данный недостаток помогает грамотное армирование. Оно выполняется с применением специальных сварных конструкций либо отдельных металлических стержней.

Устройство арматурного каркаса

Для армирования монолитных фундаментов используется стальная арматура.

Устройство арматурного каркаса

Устройство арматурного каркаса

Важно, чтобы прутки не имели жировых загрязнений и коррозионных повреждений. Подобные вещи будут способствовать ухудшению качества сцепления арматуры с бетоном, из-за чего жесткость конструкции и ее прочность заметно снизятся.

Каркас собирается из горячекатаной либо круглой арматурной стали. Прутки должны быть с периодическим профилем. В исключительных случаях каркас собирается из квадратной стали.

Прутки должны быть с периодическим профилем

Прутки должны быть с периодическим профилем

В зависимости от своего предназначения арматура в составе укрепляющей конструкции бывает рабочей и распределительной:

  • рабочие пруты предназначены для принятия внешних и практически всех внутренних нагрузок, создаваемых тяжестью здания;
  • функции же распределительной арматуры понятны из ее названия – она отвечает за распределение поступающих нагрузок между рабочими осями.

То есть армопояс – это полноценный комплекс, каждый элемент которого работает сообща с другими.

Для соединения арматуры можно применять метод проволочной скрутки, но профессионалы в большинстве ситуаций советуют использовать сварные соединения.

Перед началом обустройства каркаса арматура правится, сортируется и режется. В среднем, как показывает практика, на 1 м3 бетонной смеси уходит порядка 100 кг армирующего материала. Сборка каркаса выполняется непосредственно на стройплощадке.

При монтаже опалубки обязательно следите, чтобы стальные стержни оставались на своих местах. Максимально допустимое смещение составляет 20% от диаметра отдельного стержня. Проверьте опалубку после установки арматуры и сразу же устраните любые появившиеся дефекты.

Руководство по бетонированию конструкции

Настоятельно не рекомендуется заниматься бетонированием при низких температурах воздуха. В случае если основание заливается в морозную погоду, бетонную смесь следует обязательно утеплить, т.к. при промерзании материал теряет свою прочность и может попросту рассыпаться даже при несущественных нагрузках. В жару опалубка для фундамента должна быть увлажнена перед стартом бетонирования, чтобы в будущем доски не впитывали влагу из залитой смеси.

Бетон заливается слоями. Каждый из таких слоев в обязательном порядке уплотняется. Лучше всего использовать для данной работы специальный вибратор. При его отсутствии можно проштыковать смесь подручными инструментами.Понять, что смесь достаточно уплотнилась, можно по выступившему на поверхности слоя цементному молочку. Смесь можно подавать бетоноукладчиком либо вручную.

Заливка монолитной плиты фундамента

Заливка монолитной плиты фундамента

Бетонирование должно совершаться непрерывно, т.к. только при выполнении этого условия можно добиться высокой прочности и монолитности конструкции в целом. В случае же если завершить работу за 1 день не получается, нужно делать рабочие швы. Такой шов имеет вид плоского стыка и создается между ранее залитым и новым слоями бетона. Рабочие швы в подобного рода фундаментах могут иметь исключительно вертикальное либо горизонтальное положение.

Возобновлять работы по бетонированию можно только в той ситуации, если прочность залитой смеси составляет не более 1 мПа. Этот момент легко проверяется вибромашиной, используемой для уплотнения. Если предыдущий слой заливки разжижается при обработке, бетонирование может быть возобновлено. Предварительно нужно обязательно промыть швы и счистить цементную пленку при помощи металлической щетки.

Вибромашина

Вибромашина

Нельзя допускать, чтобы в бетонную заливку попадал грунт. Это приводит к существенному уменьшению прочности фундаментной системы и способствует появлению трещин.

Уход за фундаментом после завершения заливки

После заливки бетон требует определенного ухода. В особенности большое внимание требуется в течение примерно полутора недель после заливки. Прежде всего, следует стараться поддерживать оптимальные значения влажности и температуры.Лучше всего, если бетон будет твердеть при температуре в диапазоне +18-+25 градусов. Нельзя допускать никаких механических нагрузок, ударов и любых других воздействий, способных привести к разрушению целостности конструкции.

Свежезалитый фундамент должен быть защищен от воздействия холода, ветровых нагрузок, прямого солнечного излучения, т.к. все это будет способствовать уходу влаги из состава бетона, что неизбежно приведет к образованию трещин. В жару плиту нужно накрыть каким-нибудь влагоемким материалом, к примеру, мешковиной либо какой-то плотной тканью, и периодически поливать холодной водой.

Уход за фундаментом после завершения заливки

Уход за фундаментом после завершения заливки

Периодичность смачивания определяйте в индивидуальном порядке, главное, чтобы поверхность фундамента всегда была влажной. Если на улице мороз, опалубку нужно дополнительно утеплить, закрыв все открытые поверхности минеральной ватой, опилками или другими подходящими теплоизоляционными материалами.

В случае если строительство ведется в морозную погоду, уложенный бетон необходимо дополнительно обогревать. Обычно для этого конструкция обдувается теплым воздухом либо паром. По возможности в состав смеси лучше добавлять цементы быстротвердеющих марок и с большим показателем тепловыделения. Наиболее часто применяется метод электрического обогрева фундамента.

Обогрев фундаментов

Обогрев фундаментов

Когда демонтировать опалубку?

Доски можно снимать ориентировочно через полторы недели после заливки плиты. Приступать к устройству перекрытий, возведению кладки и прочим подобным работам можно только после набора конструкцией нужной прочности.Обычно на это уходит месяц, но лучше выждать полтора. В случае если устройство плиты выполнялось в полном соответствии технологии, дальнейшая усадка будет максимально равномерной и никаких перекосов и прочих дефектов появляться не будет.

Упомянутые 10 дней – это минимальный срок, но и слишком затягивать с демонтажем опалубки тоже не нужно. Чем дольше она будет находиться на своем месте, тем более сильным будет сцепление досок или щитов с бетоном, и тем труднее будет в дальнейшем избавиться от опалубки, не повредив, при этом, верхний слой монолитного основания.

В процессе демонтажа опалубки будьте предельно осторожны. Нельзя допустить того, чтобы углы конструкции осыпались (а они к этому времени, как правило, еще не успевают набрать требуемую прочность). Любые дефекты, появившиеся после демонтажа опалубки, рекомендуется сразу же зачищать железной щеткой, тщательно промывать чистой водой под сильным напором и затирать «легким» цементным раствором, приготовленным из 1 части цемента и в 2 раза большего объема песка.

При обнаружении больших «раковин» расчищайте их на полную глубину, пока не пройдете слой «слабого» бетона.После такой процедуры поверхность необходимо опять обработать железной щеткой и промыть сильным напором воды. Для обработки больших «раковин» рекомендуется использовать жесткую бетонную смесь.

Прежде чем начинать работы по бетонированию заранее продумайте размещение различных технологических полостей, через которые будут прокладываться подземные коммуникации вроде водопроводных труб, кабелей и пр. Делаются такие отверстия предельно просто. Вы берете трубы требуемого диаметра и вставляете их в нужные места опалубки.

По ходу выполнения заливки фундамента трубы надо закрыть ветошью либо другим материалом с аналогичными характеристиками. После того как будут обустроены все элементы коммуникации, имеющиеся зазоры и любого рода отверстия нужно герметизировать при помощи специального силиконового состава, чтобы предотвратить проникновение влаги в систему.

Монолитный фундамент

Монолитный фундамент

Таким образом, в самостоятельном строительстве монолитного плитного фундамента нет ничего сверхсложного. Необходимо лишь детально разобраться в инструкции и следовать полученным предписаниям на каждом этапе возведения фундамента. Удачной работы!

Видео – Фундамент монолитная плита своими руками

технология строительства, устройство и ремонт

Такой фундамент сделать не так сложно, но предварительно стоит проконсультироваться с профессиональными строителями, которые уже имеют опыт работы и практику создания монолитных оснований под многоэтажные здания различной сферы применения.

Сама технология создания монолитного плиточного фундамента для дома универсальна. Корректировки в процесс устройства вносят лишь тип почвы, уровень усадки, наличие грунтовых вод и глубина промерзания.

Вид монолитного бетонного фундаментаМонолитный бетонный фундамент.

Но почему монолитный фундамент настолько популярен среди частников, что они готовы платить большие деньги именно ради его устройства? Прежде всего, это универсальное основание, которое отлично подходит для любого типа почвы (кроме вечной мерзлоты), а технология устройства доступна каждому. Такой фундамент идеально подходит для глинистых и торфяных почв, которым присущи просадки грунта и возникновение спонтанных грунтовых вод.

Каждый, кто решил возвести монолитный фундамент своими руками, должен помнить, что такая конструкция может быть несущей только при условии правильного армирования и усадки. Но тут также учитывается степень усадки грунта, его особенности, а также решении об использовании монолитного бетона (дорогой вариант) или же сборных бетонных / железобетонных конструкций (более дешевый вариант основания).

Технология возведения монолитного фундамента

  1. Разметка строительной площадки, установка направляющих и растяжка регулируемой веревки.
  2. Расчет несущей конструкции фундамента с учетом особенностей почвы, подбор оптимальной технологии (для многоэтажных домов нужно использовать только заглубленный монолитный фундамент, другие варианты просто не выдержат полной массы дома).
  3. Подготовка котлована. Тут можно использовать ручной или механизированный труд — все зависит от финансовых возможностей.
  4. Устройство подушки из песка и щебня. Стоит помнить, что подушка должна состоять с нескольких слоев, при этом щебневый слой – это дренаж.
  5. Строительство опалубки. Она всегда должна быть больше ширины фундамента. Тут стоит учитывать степень текучести бетона, а также гидрофобность самой подушки.
  6. Гидроизоляция и теплоизоляция. В некоторых случаях она не обязательна, если конструктивно не предусмотрены подвальные помещения. Однако теплоизоляцию все же лучше делать для сохранения тепла внутри дома.
  7. Армирование основания. За счет армирования резко снижается степень усадки здания, а также периодичность капитального ремонта основания. Стоит помнить, что армирование проводится различными методами в зависимости от типа здания, его высотности и структуры. Особое внимание нужно уделить качеству армирования, если присутствует несколько основных и промежуточных несущих стен. В таких случаях многие строители использую дорогую армированную сетку, где перекрещиваются сразу основные и промежуточные линии армирования.
  8. Заливка бетоном. Лучше производить одновременно с помощью нескольких бетономешалок, чтобы бетонная основа равномерно распределилась по опалубке и вышла однородной.

Необходимые инструменты

Как правило, устройство монолитного фундамента предусматривает использование подручных инструментов и материалов. Так, в любом частном хозяйстве всегда найдется обычная лопата, гидроуровень, нивелир и шнур для разметки горизонтального уровня и направления.

Запрещено оставлять бетонный фундамент зимовать в открытом виде.

Как правильно сделать устройство монолитной плиты для фундамента? Ведь на то он и монолитный, что каждый элемент жестко соединен с другим, а устройство предусматривает максимальную жесткость каждого элемента без потери несущих характеристик. Для этого стоит отметить все этапы производства монолитной плиты, а также способы жесткого соединения их в единую конструкцию.

Этапы возведения монолитного фундамента своими руками

Вид монолитного бетонного фундаментаСхема устройства фундамента.

Подготовительные работы:

  • выкапывание фундамента по строго отмеченным линиям на расчетную глубину погружения;
  • заполнение основания песчано-гравийной подушкой;
  • создание трубной или капельной дренажной системы по периметру будущего фундамента или по его внешнему контуру;
  • в песчаной подушке рекомендуется обустроить слой подбетонка, который будет защищать подвальное помещение от попадания воды.

Все, подготовительные работы окончены. Котлован готов, предусмотрена дренажная система, правильно рассчитана нагрузка на углы фундамента. Теперь пора возводить сам фундамент. Эта процедура состоит также из ряда этапов:

  • Армирование фундамента. В зависимости от типа здания и его массы, можно считать популярными горизонтальное и вертикальное армирование. Также существует угловое армирование с использование сварки с герметизацией, но оно популярно при строительстве высотных сборных зданий.
  • Устройство опалубки. Она должна быть слегка мокрой, чтобы не вытягивать влагу из бетона, вызывая его преждевременное высыхание. Также нужно помнить, что сетчатая опалубка всегда выступает за пределы ширины фундамента, но это не проблема, т.к. все популярные монолитные фундаменты заглубленные, а поэтому внешние контуры подлежат гидроизоляции.
  • Бетонирование. Тут есть несколько вариантов. Если есть возможность задействовать сразу несколько бетономешалок, тогда лучше поступить именно так. Но если бюджет не позволяет, тогда можно залить бетоном отдельные фрагменты и затем соединить их арматурой.
  • Демонтаж опалубки и проверка монолитного основания на прочность. Это кульминационный момент.

заливка монолитного основания

Какая монолитная плита считается универсальной

Тут стоит помнить о степени устойчивости и прочности несущей конструкции. Поэтому ответить четко на вопрос, какая плита фундаментная монолитная будет универсальной, тяжело. Хотя оптимальной будет такая конструкция, в которой предусмотрены основные и промежуточные ребра жесткости, соединенные арматурой. Также стоит помнить, что фундаментная плита должна фиксироваться дополнительными крепежными элементами, чтобы обеспечить большую степень контакта с внешней средой.

Консольная плита (защемленная) пользуется популярностью в строительстве высотных зданий, но она конструктивно сложна, т.к. тут используется основная кромка с оперением из стальной арматуры под углом в 45 градусов. Также существует специальная схема возведения монолитного балочного фундамента с использованием многопролетных балок разнонаправленного типа.

Что стоит помнить при заливке монолитной бетонной плиты

Прежде всего, не стоит экономить на бетоне. Чем лучше цемент и качественнее просеянный песок, а также если используются минеральные холодостойкие добавки, то и бетон будет прочнее.

Практически нереально залить монолитный фундамент своими руками вручную без использования механизированной техники. Причем часто приходится сразу покупать несколько бетономешалок, чтобы обеспечить необходимый объем и скорость заливки.

Есть множество вариантов заливки монолитного фундамента. Можно сразу с бетономешалки узконаправленным коробом подать жидкий бетон. Можно сразу на месте уплотнить готовую смесь, используют вибратор, но такие приспособления только поднимают общую стоимость фундамента.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
ЮК «Эгида-Сочи» - недвижимость.

Наш принцип – Ваша правовая безопасность и совместный успех!

2020 © Все права защищены.
