Монтаж металлопластика своими руками – Как работать с металлопластиковыми трубами: обзор способов соединения и методов сгибания | ВодаСовет — водоснабжение дома

Монтаж металлопластиковых труб своими руками

Сборка коммуникаций из металлопластика является одним из самых простых способов самостоятельно провести в доме водопровод, отопление, канализацию. Для работы не потребуется дорогостоящих приспособлений, особых навыков, сварочных работ. Монтаж металлопластиковых труб осуществляется с использованием разных типов фитингов, выбор которых зависит от назначения трубопровод и условий его прокладки.

Особенности труб из металлопластика

Металлополимерные трубопроводы используют для монтажа домашних водопроводных коммуникаций, для устройства тёплого пола, в канализационных и водоотводящих системах.

Характеристики и свойства труб из металлопластика зависят от особенности их структуры.

Стенка трубного материала представляет собой многослойный «пирог» из пяти слоёв:

  1. Сшитый полиэтилен — внутренний слой, имеющий гладкую поверхность и высокую устойчивость к действию высокой температуры. Термин «сшитый» обозначает особенности структуры полиэтилена на молекулярном уровне. Органический полимер подвергают дополнительному воздействию для соединения молекул дополнительными горизонтальными связями. Прошивка соединяет до 85% свободных молекул, придавая полиэтилену высокую плотность, устойчивость к механическим, температурным воздействиям.
  2. Клеевой слой.
  3. Слой алюминиевой фольги.
  4. Клей.
  5. Внешний, декоративно-защитный полиэтиленовый слой.

конструкция металлопластика

Обратите внимание! По своей структуре металлопластиковые трубы напоминают армированные полипропиленовые. Однако это трубный материал с совершенно разными характеристиками, поскольку полимерный слой имеет разную природу с отличающимися физическими свойствами.

Положительные свойства металлополимерных труб:

  • Долговечны. При особом соединении могут быть замурованы в стену.
  • Пластичны, что не требует дополнительных фитингов на изгиб.
  • Устойчивы к коррозии. Металлический слой надёжно изолирован полиэтиленом от вредных воздействий.
  • Обладают большой пропускной способностью, не «зарастают» отложениями на внутренней стенке.
  • Имеют хорошую теплопроводность, высокую шумоизоляцию.
  • Экологически безопасные.
  • Имеют малый вес.
  • Совместимы со всеми видами трубопроводов.
  • Доступны для самостоятельного монтажа.

соединение металлопластика

К недостаткам можно отнести:

  • высокую стоимость неразъемных фитингов;
  • слабую устойчивость обжимных (компрессионных) фитингов к перепаду температур;
  • неустойчивость полиэтилена к солнечным лучам.

Обратите внимание! Внутренний алюминиевый слой разрушается, если металлопластик сгибать и разгибать в одном месте несколько раз.

Ограничением для эксплуатации металлопластиковых труб служит температура рабочей среды, превышающая 150 градусов, а также давление в системе более 10 бар в сочетании с температурой 95 градусов.

Монтаж металлопластиковых труб

Монтаж трубопровода из металлопластика включает в себя несколько этапов:

  • Подготовку материалов, инструмента.
  • Монтаж соединений.
  • Испытание готового трубопровода.

Подготовка материала для всех видов соединений является одинаковой.

Трубы необходимо нарезать согласно проекту. При замере следует учитывать напуск длины для фитинга.

Металлополимерные

Поскольку металлопластик продаётся в бухтах, то материал перед монтажом необходимо выпрямить путём раскатыванием трубы на ровной поверхности. Предварительно трубу следует завернуть в несколько слоёв ветоши.

Инструменты

Набор инструментов для монтажа металлопластиковых коммуникаций зависит от того, какие фитинги используются для соединения частей трубопровода.

Чтобы собрать трубопровод из металлополимерных труб необходимо иметь:

  • труборез или ножовка по металлу для отрезания материала;
  • калибратор — для расширения трубы и придания окружности идеальных пропроций;
  • фаскосниматель — для снятия фаски;
  • наждачную бумагу для зачистки заусенец на краях трубы;
  • разводные (или гаечные) ключи;
  • пресс-клещи для некоторых видов соединений;
  • строительный фен или приспособление для сгибания, например, песок.

Нарезку предпочтительнее делать ножницами, но можно использовать и ножовку или острый нож.

Обратите внимание! Вследствие приложения физического давления на трубу, срез получается овальным, имеет заусеницы. Для ликвидации дефектов следует использовать калибратор, фаскосниматель или наждачную бумагу.

Когда края подготовлены для соединения, трубу вставляют в фитинг. Существует несколько видов соединения металлопластиковых труб между собой или с переходом на другой материал:

  • компрессионные фитинги;
  • пресс-соединение;
  • пуш-фит.

Компрессионное соединение

Соединение металлопластиковых труб при помощи компрессионных фитингов является распространённым и доступным для самостоятельного монтажа. Такие узлы можно разбирать и собирать вновь. Для установки потребуется 2 разводных ключа.

компрессионное соединение

Алгоритм монтажа:

  • Фитинг раскручивают и разбирают. Накидную гайку и обжимное кольцо надевают на конец трубы.
  • Внутреннюю часть трубы и конец фитинга с резиновой прокладкой смазывают густой мыльной пеной для облегчения процесса совмещения. С этой же целью внутренний диаметр предварительно развальцовывают калибратором. Такие меры позволят предотвратить смещение резиновых прокладок.
  • Фитинг вставляют на место соединения, смещают кольцо и закручивают гайку. Процесс закручивания проводят при помощи двух ключей.

Обратите внимание! Гайку следует затягивать до первого появления характерного металлического потрескивания алюминиевой фольги. Если остановиться раньше, то соединение будет протекать. Если перетянуть, то фитинг придётся снять и выбросить, а трубу отрезать заново.

Полученное соединение требует периодического контроля и подтягивания гайки при протечке.

Пресс-соединение

Обжимное соединение монтируют при помощи пресс-фитингов и пресс-инструмента (ручного или электрического).

пресс соединение

Схема монтажа:

  • Подготовка: срез обрабатывают и зачищают. Пресс-фитинг разбирают и проверяют целостность и наличие прокладок, затем снова собирают..
  • Край для соединения надевают на штуцер до контрольного окна.
  • Обжимают гильзу пресс-клещами, рукоятки инструмента сводят до упора.
  • Повторяют операции на противоположном конце соединительного фитинга.

Полученное соединение может служить до 50 лет, но является неразборным.

Соединение пуш-фит

Пуш-фитинги являются самыми дорогими элементами для соединения труб из металлопластика. Однако их использование не требует никакого инструмента и навыков, является надёжным и долговечным.

пуш-фит соединение

Подготовленная труба вставляется в пуш-фит до контрольного отверстия. Далее собирают всю конструкцию. Запускают пробный поток, под действием которого соединение закрепляется внутренним клином.

Как крепить к стенам трубы из металлопластика?

Для закрепления трубопровода из металлополимеров существуют специальные пластиковые клипсы или кронштейны. Выбирают крепления по диаметру трубы. Крепят к стенам в месте прокладки коммуникаций.

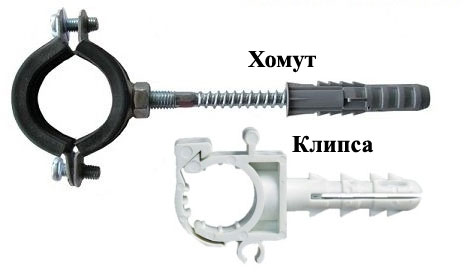

хомут и клипса

Расстояние между креплениями составляет 1 метр. При этом в местах изгиба крепления выполняются с обеих сторон.

Как согнуть трубу из металлопластика?

Металлополимер — гибкий материал, который легко деформируются руками. Однако, чтобы согнуть их без повреждения внутреннего слоя, без уменьшения пропускной способности следует использовать следующие приспособления:

  • Пружина. Специальные пружины для изгиба металлопластика можно купить согласно диаметру выбранного материала. Её вставляют на место предполагаемого сгиба и далее действуют руками.
  • Песок. Если набить трубу песком, то он, подобно пружине, не даст деформироваться внутренним слоям. Главное условие – песок должен заполнять весь объем плотно.
  • Трубогиб-арбалет. Его используют согласно инструкции.
  • Строительный фен. Феном нагревают материал перед тем, как согнуть его руками. Температура делает пластик и металл более пластичными, что предотвращает их возможное повреждение.

Техника сгибания руками следующая:

  • Большие пальцы обеих рук ставят в упор снизу по центру предполагаемого изгиба. Ими создают жёсткое сопротивление.
  • Остальные пальцы расставляют широко по сторонам и аккуратно надавливают ими на трубу вниз.

Небольшие изгибы труб малого диаметра мастера, как правило, делают без использования специальных приспособлений. Однако для этого следует иметь большой опыт работы, чувствовать материал.

Варианты нестандартных соединений

Бывает необходимо соединить металлопластиковые части коммуникаций с трубами из другого материала или перейти на другой диаметр.

Для этого используют специальные фитинги. В продаже имеются как компрессионные, так и пресс-переходники.

Для соединения необходимо правильно подобрать переходник соответствующего диаметра с внутренней резьбой. При этом наружная резьба нарезается на самой трубе. Чтобы стык был более прочным используют различные уплотнители: льняные волокна, фум-лента или специальная паста.

Монтаж металлопластиковых труб своими руками с видео и фото


Металлопластик, заменив собой распространенные ранее чугун и сталь, совершил серьезный технологический прорыв в сфере обустройства водопроводов. Если до его появления прокладка водопровода представляла собой масштабное мероприятие с участием множества специалистов, то металлопластиковый трубопровод вполне по силам смонтировать даже без посторонней помощи.

При этом получаемый результат будет во много раз эффективнее и надежнее по сравнению с прочими технологиями протяжки.

Содержание:

Преимущества и устройство

Важнейшее преимущество, заставляющее обращать внимание именно на металлопластиковые, — это долговечность. Благодаря совершенству конструкции, они способны прослужить не один десяток лет не только без замены, но и вообще без обслуживания. О замене труб читайте тут.

Гарантией долговечности служит высокопрочный полиэтилен, лежащий в основе подобных трубопроводов. Данные материал не только подвержен быстрому старению, но и имеет совершенно гладкую поверхность, на которой чисто физически не способны накапливаться какие-либо загрязнения. При этом конструкция отличается высокой механической прочностью, за которую отвечает слой алюминия.

Видео — все преимущества (смотреть всем), отличие от монтажа полипропиленовых труб:

Другое преимущество состоит в простоте установки. Чтобы проложить их, не потребуется особых умений и использования сложного специализированного инструмента.

Вполне достаточно обладать начальными навыками домашнего мастера и иметь под рукой простейший набор слесарных инструментов. Кроме того, монтаж металлопластиковых труб вполне возможен даже при обустройстве самой сложной и разветвленной системы водопровода на даче. Этот материал достаточно гибок и может прокладываться вдоль поверхностей любой формы.

Состоит металлопластиковая труба из пяти слоев. В центральной части располагается слой алюминия, спаянного внахлест или встык.

Пайка внахлест придает гибкость, однако снижает надежность. Более дорогой вариант пайки встык позволяет получить так называемую бесшовную трубу, более жесткую, но и более прочную.

Внутренний слой создается из пищевого полиэтилена, за исключением отопительных и канализационных трубопроводов, в которых производители используют более дешевые пластики. Наружный слой – это тот же полиэтилен, только менее качественный и имеющий окраску.

При выборе труб предпочтение лучше отдавать образцам с маркировкой PEX или PE-RT. Эти варианты устойчивы к гидроударам, поскольку рассчитаны на высокое давление. От материала с маркировками PE-RS, PE-HD или HDPE лучше отказаться. Пусть они и стоят дешевле, но рассчитаны лишь на малое давление воды.

Промежуточные слои между полиэтиленом и алюминием – это слой клея. Именно от качества клеевого состава зависит стойкость металлопластика к расслоению под действием теплового расширения материалов.

Использование фитингов для соединения

Основной способ соединения в единую систему – установка с использованием фитингов. При этом могут применяться фитинги трех типов: компрессионные, пресс, а также фитинги надвижные.

Вне зависимости от того, какие будут использоваться, для работы обязательно потребуется следующий инструмент для монтажа металлопластиковых труб:

  • труборез;
  • трубогиб;
  • фаскосниматель.

Наличие фаскоснимателя необходимо по той причине, что пред установкой торец обязательно должен быть обработан. Без этого добиться полной герметичности будет почти невозможно.

Компрессионные, т.е. обжимные фитинги – наиболее распространенный способ монтажа, поскольку его использование требует лишь наличия простого гаечного ключа. Состоит из накидной гайки, штуцера и разрезного кольца. При этом конструкция допускает многократное использование.

Видео — как правильно резать с помощью трубореза:

При работе с компрессионными фитингами затягивать гайку необходимо очень аккуратно. Излишние усилия могут привести к трещине в кольце.

Пресс-фитинги еще более надежны, поэтому их можно применять для систем горячего водоснабжения. Однако для работы потребуется специального обжимного устройства (пресс-клещи).

Надвижные фитинги отличаются способом установки. Для их установки будет нужен экспандер, расширяющий диаметр для установки.

Особенности монтажа

Монтаж металлопластиковых труб своими руками должен начинаться с составления подробной схемы будущего водопровода.

На этой схеме, пусть даже и выполненной весьма условно, необходимо разметить как длину каждого участка водопровода, так и все ее составные элементы: фильтры, краны, тройники, уголки и т.п. Это существенно облегчит в дальнейшем всю работу.

Видео — монтаж металлопластиковых труб, инструкция к применению:

Непосредственно установку следует начинать с врезки в стояк или ввод шарового крана, позволяющего полностью перекрыть поступление воды в дом или квартиру. Модель крана следует выбирать такую, чтобы он был способен работать при высоких давлениях (порядка 60 атмосфер). Стоит обратить и на максимальную рабочую температуру, которая должна составлять где-то 150 С.

На рынке строительных материалов нередко встречаются китайские подделки продукции известных производителей шаровых кранов. Их следует избегать, поскольку они не гарантируют надежного запирания воды. Отличить подделку можно по некачественному литью.

Кроме того, не допускается использовать обжимные фитинги в тех случаях, когда водопровод будет прокладываться скрыто, т.е. под слоем бетона или внутри стен. Это требование обусловлено необходимостью доступа к подобным фитингам для их обслуживания (подтягивания резьбового соединения).

Технические характеристики металлопластиковых труб

Важнейшей характеристикой служит диаметр, поскольку именно этот параметр влияет на пропускную способность и показатели прочности. Наибольшее распространение получили образцы с наружным диаметром от 16 до 40 мм и внутренним от 12 до 33 мм, имеющие толщину стенок от 2.0 до 3.5 мм.

При этом все они способны выдерживать температуру воды в 95С при давлении 10 бар. Давление 25 бар трубы выдерживают при температуре не долее 25С. Максимальная же температура, которую способен выдержать металлопластик при кратковременном нагреве, 130С.

Минимальный радиус изгиба зависит от технологии работы. Для монтажа металлопластиковых труб своими руками, т.е. для изгиба вручную, радиус может варьироваться от 80 до 550 мм, в зависимости от диаметра. При использовании трубогиба минимальный радиус может составлять от 45 до 180 мм.

Схема монтажа водопровода

Непосредственно внутридомовой водопровод начинается от входного шарового крана. Если рассматривать последовательность установки водопроводного оборудования, то она будет следующей:

  • фильтр грубой очистки, защищающий от наиболее крупных загрязнений;
  • счетчик;
  • фильтр тонкой очистки;
  • редуктор давления, нормализирующий давление во внутридомовом водопроводе при колебаниях давления в системе водоснабжения;
  • коллектор, от которого вода распределяется непосредственно к потребителям.

Видео — схема монтажа в однокомнатной квартире:

Использование фильтров в случае с металлопластиком является обязательным условием, поскольку твердые частицы из системы водоснабжения способны повредить внутренний слой гладкого полиэтилена.

Правила монтажа металлопластиковых труб

Чтобы водопровод прослужил как можно больший срок и не требовал при этом постоянного обслуживания, при его обустройстве необходимо соблюдать ряд правил.

  1. Аккуратность при работе с металлопластиком должна стоять на первом месте. При всей своей прочности данный материал легко повредить во время монтажа.
  2. Прокладывать можно только в тех местах, где исключено их механическое повреждение.
  3. Если металлопластиковый водопровод прокладывается за фальшстеной, то в местах расположения фитингов следует обустроить смотровые люки.
  4. Монтаж сквозь стены должен осуществляться с применением защитных гильз.
  5. Крепить к стенам и полу, следует с применением специальных хомутов и опор.

Если все работы произведены аккуратно и в соответствии с рекомендациями фирм-изготовителей, то водопровод на основе металлопластиковых труб способен прослужить много десятилетий. При этом чем качественнее будет выполнен монтаж фитингов, тем реже их придется обслуживать. В целом же, подобные работы абсолютно по силам любому домашнему мастеру.

Соедиенние и монтаж металлопластиковых труб своими руками

Оборудование для установки фитингов:
  • для обжимных нужны два гаечных ключа подходящего размера;
  • для пресс-фитингов — обжимные клещи.

    Ручные обжимные клещи или пресс, устройство для резки МП-труб и калибратор. Собственно это весь инструмент, необходимый для установки пресс-фитингов и монтажа металлопластиковых труб

В принципе все. Вместо трубореза можно использовать пилу с полотном по металлу, но надо будет делать срезы строго перпендикулярно к поверхности. Если вы своему глазомеру на доверяете, возьмите плотницкое стусло.

Порядок подготовки

Продаются металлопластиковые трубы небольшого диаметра в бухтах. Перед монтажом отрезают от бухты кусок требуемой длины. При этом надо учитывать длину, которая заходит на фитинг. То есть, надо отрезать кусок с небольшим запасом — в 1,2-1,5 см.

Края отрезка осматривают, если есть заусенцы (при резе труборезом их не бывает, это недостаток при отрезании пилой), их выравнивают. Далее при помощи фаскснимателя или куска наждачной бумаги снимают фаску — стачивают под углом пластик как внутри трубы, так и снаружи.

Отрезаем, калибруем, снимаем фаску

После этого берут калибратор, с усилием вгоняя его в трубу и проворачивая, выравнивают геометрию, заодно выпрямляя «задавленные» внутрь края. После этого можно приступать к монтажу металлопластиковых труб и установке фитингов.

Как выровнять кусок металлопластиковой трубы

Как уже говорили, этот вид труб идет в бухтах, то есть они скручены. Отрезав кусок, руками вы его немного распрямите, но как добиться идеальной ровности. Это важно, если монтаж трубопровода открытый. Рецепт прост:

После того, как отрезок станет ровным, можно калибровать его края.

Компрессионные фитинги состоят из нескольких частей. Основа — литой корпус с резьбой. Также имеется обжимное кольцо, которое фиксирует кусок трубы на фитинге и накидная гайка, которая зажимает соединение. Важная деталь — уплотнительное кольца, которое обеспечивает герметичность.

Такой способ монтажа хорош тем, что не нужно никакое специальное оборудование. Второй плюс — соединение разборное и при необходимости можно фитинг заменить. Если он вышел из строя или возникла необходимости изменения конфигурации трубопровода. И это очень удобно.

Но есть и недостаток: время от времени на резьбе возникает течь. Устраняется все просто — подтяжкой на пол-оборота. Но из-за этого все соединения должны быть доступны и замуровывать их нельзя. Также напрягает необходимость проверки — потекло-не потекло. Не всем это нравится.

Так выглядят компрессионные фитинги

Ассортимент фитингов широк  уголки, тройники, крестовины, переходники (с одного диаметра на другой). И все это с разными углами, в разных диаметрах.

Монтаж металлопластиковых труб на компрессионных фитингах начинается с того, что снимается накидная гайка и обжимное кольцо, проверяется наличие уплотнительной резинки. После этого собственно и начинается сборка:

На этом все, процесс монтажа компрессионного (винтового, резьбового) фитинга закончен. Есть только один нюанс: если в систему заливать будете антифриз, сразу прокладки меняйте. Те, которые идут в комплекте потекут с незамерзайками очень быстро. Ставьте паронитовые или тефлоновые. Только они могут обеспечить герметичность. А вообще, для систем с антифризом лучше использовать пресс-фитинги. Они точно не текут (если правильно обжаты).

Установка обжимных (пресс или пуш) фитингов на МП-трубы

Монтаж металлопластиковых труб с помощью обжимных фитингов требует наличия специальных клещей. Они есть ручные, есть электрические. Любые снабжены набором накладок под разные диаметры. Ручные, естественно, стоят дешевле. Это оборудование не обязательно покупать — понадобится оно только раз. Намного выгоднее взять в аренду.

Пресс-фитинг для МП-труб

Состоит пресс-фитинг из двух частей — собственно корпуса и обжимной гильзы. Перед тем как соединить металлопластиковые трубы, проводят подготовку среза. Она такая же как при использовании компрессионных фитингов, но фаску снимают только изнутри. Далее порядок действий такой:

  • На трубу надевают гильзу.
  • На фитинг устанавливают прокладку для предотвращения электрохимической коррозии.
  • Тубу надевают на фитинг — до упора. На корпусе фитинга есть отверстие, в котором должно быть видно край трубы.
  • Берут клещи,  в которых установлены подходящие накладки (нужного диаметра). Клещи устанавливают вплотную к краю фитинга, соединив ручки пресса вместе обжимают деталь. В результате на гильзе должны быть явно видны две вогнутые полосы. Их глубина должна быть одинаковой. После обжима фитинги могут вращаться вокруг трубы.

На этом все, монтаж металлопластиковых труб с помощью пресс фитинга закончен. Подобный стык выдерживает давление до 10 атм, чего достаточно для большинства систем. Не подходит только для систем отопления домов с этажность. больше 16. У них давление в системе может быть больше.

Часто монтаже металлопластиковых труб возникает необходимость изогнуть трубу. Сделать это можно руками или с помощью пружины. Проще и быстрее работать с пружиной, но ее надо купить (стоит недорого). Пружина вставляется внутрь трубы и сгибается в требуемом направлении. Труба повторяет изгиб, пружина вынимается. Гнуть металлопластиковые трубы с пружиной просто — больших усилий не требуется, действия легко контролируются, есть возможность откорректировать результат.

Чем хорош данный способ — вы не сможете пережать стенки, что случается при приложении излишних усилиях в ручном способе. Также не получиться сделать более крутой изгиб (с радиусом меньше минимального) и сжать стенки на сгибе, заузив проходное сечение.

Пружина для гибки металлопластиковых труб

Руками гнуть МП-трубы надо постепенно. Беретесь руками с двух сторон от места сгиба (на одинаковом расстоянии от центра будущей дуги), большие пальцы снизу подпирают трубу. В таком положении начинаете края опускать вниз, одновременно большими пальцами давите наверх.

Ручная гибка металлопластиковых труб

При таком способе иногда от чрезмерных усилий труба теряет свою геометрию. Это негативно сказывается на ее пропускной способности. Такие участки ставить в водопровод или отопление нельзя. Чтобы избежать таких ситуаций, место сгиба нагревают. Делать это можно только при помощи строительного фена. Использовать открытый огонь нельзя. Разогретый пластик согнуть просто. При этом он не сдавливается (главное — не переусердствуйте).

Способы гибки МП труб

Еще один способ избежать деформации — насыпать внутрь песок. Он не даст стенкам сжиматься.

Как крепить к стенам

При открытой прокладке трубопровода, его требуется каким-то образом фиксировать на стенах. Обычно для этого используются специальные пластиковые клипсы. Они есть одинарные — для прокладки одной нитки трубопровода. Обычно используются при разводке водопровода. Есть сдвоенные — чаще всего их устанавливают на отопление — подача и обратка в двухтрубных системах идут параллельно.

Клипсы для монтажа металлопластиковых труб на стену

Эти клипсы устанавливают через каждый метр (можно чаще). Под каждую сверлится в стене отверстие, вставляется дюбель требуемого типа (подбирается в зависимости от типа материала, из которого сделаны стены). Большой нагрузки не предвидится, но намного привлекательнее смотрится водопровод и отопление, если  все выложено ровно, как по линеечке.

При замене водопровода или отопления часто приходится соединять металл и металлопластик. Чаще всего это происходит на отводе от стояка. В этом случае металлическая труба обрезается на некотором расстоянии — в 3-5 см, на ней нарезается резьба. Далее на резьбу накручивается фитинг с накидной гайкой (цангой) или внутренней резьбой. Далее монтаж металлопластиковых труб идет по обычной технологии.

Некоторые виды фитингов, которые можно использовать при переходе с металла на металлопластик

Подбирается фитинг по диаметру металлической трубы, а резьба на переходнике должна быть внутренней — на трубе нарезается наружная. Это соединение требует уплотнения. Подматывают льном и подмазывают упаковочной пастой или просто используют фум-ленту.

Соединение двух труб разного диаметра происходит точно также. Только требуется соответствующий фитинг-переходник с гайками/ниппелями подходящего диаметра.

Пример разводки системы водоснабжения

Сначала рисуем план разводки водопровода. Сделать это можно на листе бумаги, обозначив необходимые фитинги. Обратите внимание, что под установку кранов необходима установка фитинга с резьбой на конце. Краны нужны на отводах к бытовой технике и к сантехническим приборам, к радиаторам отопления. Это дает возможность отключать приборы не перекрывая всю систему целиком. Тип резьбы и ее размер подбираете в зависимости от вида используемого крана.

Пример системы водоснабжения на металлопластиковых трубах

Также переходные фитинги нужны до и после счетчика (воды или отопления зависит от типа системы). Нарисовав подробный план, проставляете размеры на всех участках. По данному чертежу считаете, сколько и чего вам надо. Фитинги можно закупать строго по списку, а трубы желательно взять с некоторым запасом. Во-первых вы могли ошибиться при измерении, во-вторых, при отсутствии опыта можно какой-то кусок испортить — отрезать меньше, чем требуется или неправильно обжать, и т.п.

Договоритесь о возможности обмена

При покупке всего необходимого договоритесь с продавцом о том, что при необходимости вы сможете поменять/вернуть некоторые фитинги. С ними часто ошибаются даже профессионалы, а уж тот, кто решился делать разводку системы водопровода или отопления из металлопластика своими руками и подавно. Остатки трубы никто у вас обратно не примет, а фитинги — запросто. Но для гарантии сохраняете чек.

Иногда удобнее использовать коллекторы. Они позволяют параллельно подключить несколько потребителей. Бывают коллекторы для водопровода и для отопления (при разводке теплого пола)

Когда и как начинать работу

Придя домой, разложите фитинги, приступайте: монтаж металлопластиковых труб летом можно делать сразу, зимой надо выждать некоторое время (часов 12), пока все элементы не нагреются до комнатной температуры. Отрезать за раз желательно один отрезок трубы нужной длины. Это чуть дольше, но так точно не запутаетесь. Далее действия в зависимости от выбранного типа фитингов.

Разводка отопления металлопластиковыми трубами делается только на пресс-фитингах

После завершения монтажа металлопластиковых труб, трубопровод проверяют. Если это водопровод, достаточно открыть кран на входе. Делать это надо постепенно и плавно. Система сразу начнет заполняться водой. Если ничего нигде не потекло — вы все сделали верно. Если какие-то соединения потекли, их надо или переделать — если использовались пресс-фитинги, или подтянуть — если сборка была на обжимных соединителях.

Если из металлопластиковых труб собиралась система отопления, перед пуском ее надо опрессовать — испытать повышенным давлением, закачав в систему холодную воду. Если испытание прошло успешно, можно делать пробный запуск отопления.

Видео по теме


Еще раз о том, как правильно проводить монтаж металлопластиковых труб объяснят специалисты Valtek (Валтек), продукция которой считается одной из лучших на этом рынке.

преимущество металлопластика, пошаговое описание работ с видео

Как сделать правильный монтаж трубРаньше трубопровод ассоциировался с тяжелыми металлическими трубами, с которыми управиться мог только мастер. Теперь же трубопровод из металлопластика под силу сделать своими руками, было бы желание. Пошаговое описание работ с видео поможет вам понять основные принципы.

Благодаря своей конструкции металлопластиковые трубы имеют ряд преимущество перед другими материалами для трубопровода. Их строение таково:

  1. Внутренний слой состоит из молекулярного полиэтилена, сшитого и уплотненного особым образом;
  2. Клеевая прослойка, которая скрепляет полиэтиленовый слой с прослойкой алюминия;
  3. Прослойка из алюминия;
  4. Клеевая прослойка, соединяющая слой алюминия и наружный пластик;
  5. Последний наружный слой пластика.

Преимущества металлопластиковых труб

Как видите, строение металлопластиковых изделий похоже на сложносоставной сэндвич, который сочетает все сильные стороны пластика и металла. Преимущества таких труб можно описать в следующем:

  • В чем преимущества металлопластиковых трубПолимерный слой защищает трубы от коррозии, которая является бичом стальных изделий;
  • Слой алюминия упрочняет конструкцию и делает ее эластичной, не утяжеляя конструкции;
  • Благодаря эластичности, которая сохраняет форму, возможен самый трудный проект монтажа;
  • Не требуется идеальная дотошность в расчетах линейных размеров.

Все эти качества весьма редко сочетаются в одном изделии, именно поэтому металлопластик как материал для трубопровода весьма популярен.

Осторожно! Распаковывайте бухту с металлопластиковыми трубами без использования острых предметов, чтобы не повредить их целостность.

Подготовка инструментов и комплектующих

Как уже было сказано, монтаж трубопровода из металлопластика возможен и своими руками, нужно только знать основные принципы.

Выбор комплектующих

Минимальный необходимый набор для комплектации водопровода из металлопластика своими руками выглядит следующим образом:

  • шаровые краны;
  • металлопластиковые трубы;
  • фитинги.

Шаровые краны

Начинается все с установки шаровых кранов, качество которых определяет безопасность всего трубопровода. В случае протечки, шаровой кран перекрывает подачу воды из общего стояка в квартиру.

Внимание! Избегайте китайских кранов, узнавая их по некачественному литью.

Выбирайте те модели шаровых кранов, которые способны работать в тех условиях, в которых они будут эксплуатироваться. Лучше всего брать модели, которые рассчитаны на 60 атмосфер и 150 ºС.

Маркировка труб

Выбирая трубы очень важно учесть маркировку, которая говорит об условиях, в которых они могут эксплуатироваться. Желательно выбирать продукцию с маркировкой PEX или PE - RT , которые рассчитаны на высокое давление системы и легко выдерживают гидроудары. Изделия с маркировкой PE-RS, PE-HD или HDPE имеют более низкую цену, но могут быть использованы только в системах с невысоким давлением. Мы не советуем вам обустраивать трубопровод, используя такой материал, так как любой гидроудар может стать для них губительным.

Фитинги

Как соединить металлопластиковые трубы и фитингиМеталлопластиковые трубы соединяются в единую систему при помощи фитингов, которые могут быть трех видов:

  • Компрессионные;
  • Прессовые;
  • Надвижные.

На практике чаще всего используются компрессионные или обжимные фитинги, по причине того, что для этого нужен один лишь гаечный ключ. Этот фитинг можно использовать много раз, он состоит из гайки, штуцера и разрезного кольца.

Пресс-фитинги более надежные, поэтому их используют для обустройства системы горячего водоснабжения. Но для монтажа таким способом нужно иметь специальные пресс-клещи.

Надвижные фитинги также потребуют особого оборудования – экспандера, который способен расширять диаметр для установки.

Инструменты для работы

Чтобы выполнить все работы понадобиться несколько несложных приспособлений:

  • Спецножницы;
  • Трубогиб;
  • Калибратор;
  • Фаскосниматель;
  • Пара гаечных ключей.

Фаскосниматель потребуется для того, чтобы приготовить торец трубы для монтажа. Он снимает определенный слой, оформляя фаску. Без этого шага трудно будет добиться герметичного стыка.

Водопровод из металлопластика своими руками

Чтобы можно было приступить к непосредственному монтажу, нужно составить подробную схему трубопровода. На ней нужно разметить все отрезки труб и соединительные точки, а также другие ключевые элементы: фильтры, краны, тройники и прочее.

Схема водопровода

Для обустройства надежного водопровода из металлопластика нужно знать последовательность установки тех или иных узлов этой системы.

Схема водопровода:

  1. Входной шаровой кран;
  2. Фильтр грубой очистки, который остановит крупные частицы грязи;
  3. Счетчик воды;
  4. Фильтр тонкой очистки;
  5. Стабилизатор давления, который выравнивает давление во внутренней системе при скачках во внешнем водопроводе;
  6. Коллектор, который распределяет воду;
  7. Непосредственная разводка труб из металлопластика до сантехники.

Для металлопластиковых труб фильтр грубой очистки очень рекомендован, поскольку большие частицы могут повредить внутреннюю прослойку полиэтилена. Как известно, таких частиц, например, песок, металлы или окалины в наших стояках предостаточно.

Коллектор равномерно распределяет воду от стояка до точек потребления: раковина, унитаз, стиральная машина и т.д. Эти устройства оснащены несколькими выходами, поэтому нужно выбирать ту модель, которая будет соответствовать вашей водопроводной схеме.

Монтаж металлопластиковых труб

На первом месте в работе с металлопластиком нужно ставить аккуратность, поскольку небрежное обращение или грубая сила может легко повредить этот материал. Нельзя слишком туго и резко затягивать гайки, а также допускать появления царапин и надрезов на поверхности трубе. Перед началом работы рекомендуем вам просмотреть видео ролик по монтажу.

Монтаж с компрессионными фитингами

Первый делом, как уже отмечалось, устанавливаем шаровой кран, позволяющий перекрывать воду в квартиру или дом.

Этапы работы по монтажу трубопровода своими руками:

  1. Правила монтажа металлопластиковых трубОпределить место установки фитинга и разрезать трубу по этой разметке;
  2. Желательно на этом этапе надеть на трубу гофру для утепления, хотя этот пункт вовсе не обязателен;
  3. Трубу нужно развальцевать, расширяя и очищая ее края при помощи специального калибратора;
  4. На трубу надеть накидную гайку и уплотнительное кольцо, все детали выровнять;
  5. Теперь одетые детали – гайку и кольцо нужно начать закручивать на штуцер фитинга. Для этого вам понадобится пара гаечных ключей – одним закручивается гайка, а другим оказывается противодействие. Затягивая гайку компрессионного фитинга нужно быть предельно аккуратным, так как грубая сила приведет к трещине кольца. Момент, когда затягивать уже достаточно, можно узнать по характерному потрескиванию;
  6. К полу и стенам трубы необходимо крепить хомутами и опорами, специально для монтажа трубопровода.

Разводка с использованием металлопластиковых труб должна быть выполнена в виде цельной линии от коллектора к точке потребления. Вводить лишних соединений не нужно, так как компрессионные фитинги периодически нуждаются в протяжке, дабы сохранялась герметичность конструкции.

Если вы обустраиваете теплые полы, то наличие компрессионных фитингов под полом недопустимо, ведь их профилактика будет недоступна. Благо металлопластиковые трубы изгибаются, и их можно проложить в какой угодно форме, избегая лишних соединительных узлов. Кроме того, существуют пресс-фитинги, которые не нуждаются в протяжке – прочные и долговечные, они обеспечат быстрый монтаж и гарантию работы до 50 лет. Ниже описана схема монтажа с использованием таких фитингов.

Монтаж с пресс-фитингами

Пресс-фитинги способны выдерживать в рабочем режиме давление в 10 бар. Однако для их установки вам потребуется, по крайней мере, простая ручная пресс-машина, но бывают и гидравлические.

Схема монтажа с пресс-фитингом:

  1. Первые шаги полностью совпадают с монтажом компрессионных фитингов: отрезать трубу, а также откалибровать и снять фаску;
  2. На конец трубы надевают гильзу из нержавейки;
  3. Теперь нужно вставить до упора в трубу фасонную часть фитинга;
  4. Гильзу необходимо зажать при помощи пресс-машины;
  5. Рукоять пресса сводят до упора.

Советы по монтажу трубопровода из металлопластика

Вот некоторые полезные советы, которые помогут вам избежать основных ошибок при работе с металлопластиковыми трубами:

  • Советы профессионалов по монтажу трубПрокладывая сквозь стену нужно с применением защитных гильз, диаметр которых больше диаметра труб минимум на 5мм. Образовавшееся пустое пространство следует заполнить мягким негорючим материалом, который позволит трубе «гулять» в продольном направлении;
  • Также такие трубы не выносят прямых солнечных лучей, поэтому нужно защитить их от этого влияния;
  • Прокладка этих труб должна применяться в местах, где исключены механические повреждения. Хотя металлопластиковые трубы выдерживают высокое давление и температуру, но они не рассчитаны на противостояние механическим воздействиям извне;
  • Если трубы будут монтированы под какой-либо панелью, то для них нужно обустроить смотровой люк. Нужно следить за тем, чтобы у этих элементов не было острых заусениц или выступов;

Больше советов по работе с трубами можно увидеть на видео.

Водопровод из металлопластика своими руками может сделать даже непрофессионал, тщательно изучив мастер-класс на видео. Для этого не нужно особых дорогостоящих приспособлений и особых навыков. Однако, несмотря на прочность и гибкость металлопластика, чтобы эти трубы прослужили вам как можно дольше, при их монтаже нужно соблюдать некоторые правила. Видео и советы в нашей статье помогут вам выполнить все работы по монтажу водопровода из металлопластика.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
