Одноэтажный каркасный дом своими руками и двухэтажные проекты

Частное строительство сегодня набирает все большие обороты. Однако не всегда финансовая сторона застройщика позволяет возводить дорогие каменные дома. И тогда на первое место выходит брусовое строительство или одно-двухэтажный каркасный дом. Последняя технология монтажа позволяет спроектировать и выстроить собственное уютное гнёздышко стоимостью до 20 000$ в предельно короткие сроки.

Немного о каркасной технологии

одноэтажный каркасный дом своими руками

Строительство каркасных домов широко применимо в США, Германии, Японии, Англии и станах СНГ

Строительство каркасных домов широко применимо в США, Германии, Японии, Англии и станах СНГ. Название же «канадская» пошло от используемого в строительстве материала в виде сендвич-панелей (по другому — СИП панели), которые изначально произвели в Канаде еще при Советском Союзе.

Каркасно-щитовой дом в своей основе имеет сборную конструкцию из деревянного бруса или оцинкованного металлического профиля. Впоследствии на каркас крепятся древесные щиты (чаще всего это OSB плита), а затем дом обшивается утеплителем снаружи и отделывается декоративно внутри. В качестве утепляющего материала чаще всего используют полистирол или минеральную вату.

Каркасные дома востребованы благодаря высокой скорости их возведения и малому весу, что позволяет монтировать облегченный фундамент под дом.

Важно: для быстрого и качественного строительства каркасного дома можно купить уже готовый домокомплект, включающий в себя все составляющие готового коттеджа, который останется просто собрать на участке. Строительство каркасного дома своими руками в этом случае займет от 2 до 3 недель. А работы могут выполнять не целая бригада строителей, а всего 3-4 человека.

Преимущества и недостатки каркасного дома

двухэтажный каркасный дом

Перед тем как начинать строить одноэтажный каркасный или двухэтажный дом, необходимо взвесить все «за» и «против» относительно такой технологии

Перед тем как начинать строить одноэтажный каркасный или двухэтажный дом, необходимо взвесить все «за» и «против» относительно такой технологии. Итак, основными преимуществами каркасно-щитового дома являются:

  • Высокая скорость монтажа коттеджа, благодаря отсутствию так называемых влажных работ, не требующих просушки растворов. Достаточно просто собрать всю систему в единое целое.
  • Малая масса готового дома, что позволяет сэкономить средства на монтаже облегченного фундамента.
  • Низкая стоимость стройки. Однозначно, такой каркасно-щитовой коттедж обойдётся в разы дешевле любого другого дома.
  • Низкая теплопроводность стен и возможность рационально использовать ресурсы для обогрева дома в зимнее время.
  • Кроме того, дом, построенный по каркасной технологии, отличается возможностью преобразить его снаружи по своему вкусу, обшив сайдингом или другими отделочными материалами.

Но у каркасного коттеджа есть и некоторые минусы:

  • Так, дом из щитов и каркаса может прослужить всего 50-60 лет, что вряд ли можно отнести к возможности использовать дом в качестве родового гнезда для нескольких поколений.
  • Кроме того, даже при условии обработки бруса каркаса и щитовых панелей антипиренами при возникновении горения в доме строительный материал будет тлеть, выделяя токсические вещества. И если неприятность случится ночью, то шансов у жильцов дома мало.
  • Стоит также отметить податливость стен дома взлому и механическому воздействию. К примеру, вандал, решивший взломать стену или проникнуть в каменный дом, вряд ли справится настолько быстро, как может справиться с каркасным коттеджем.
  • Ну, и конечно, необходимо учесть при строительстве невозможность возведения многоэтажного здания. Поскольку сила ветра окажет негативное воздействие на каркас. Наиболее оптимальной этажностью для каркасно-щитового коттеджа являются 1-2 уровня.

И если все же решение монтировать каркасный дом принято, то ниже подробная инструкция о том, как построить такой коттедж.

Строительство своими руками

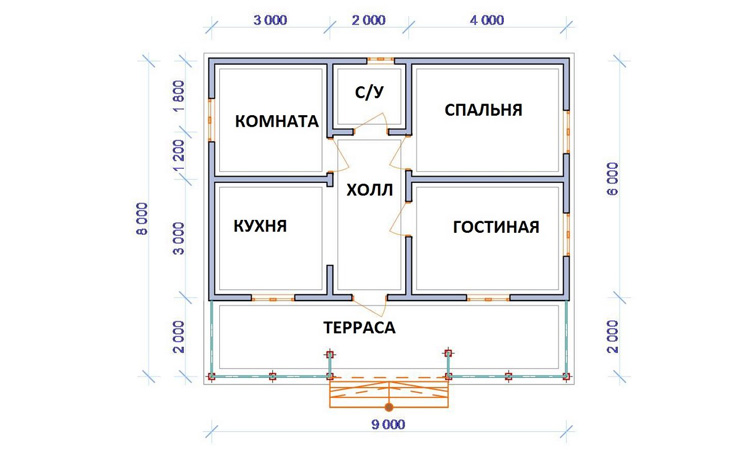

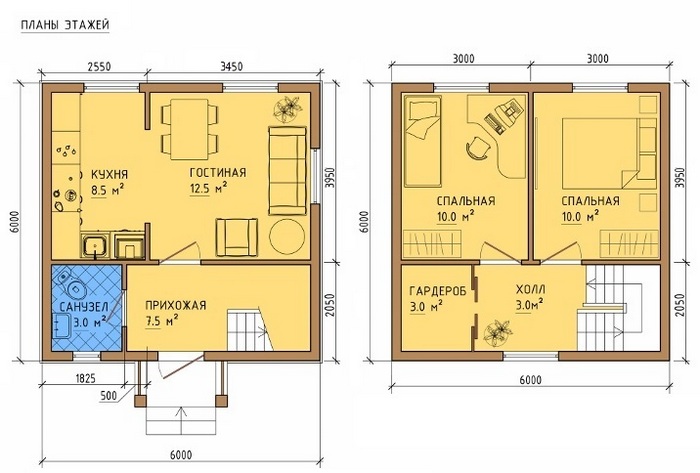

Проектирование

проекты двухэтажных каркасных домов

Для того чтобы каркасный дом стоял прочно и максимально долго, необходимо правильно разработать проект дома

Для того чтобы каркасный дом стоял прочно и максимально долго, необходимо правильно разработать проект дома. С учетом того что вся конструкция будет в итоге весить от 35 до 50 тонн, основную нагрузку делают на первый этаж. На втором же этаже монтируют мансарду из двух спален. Вообще желательно монтировать каркасный коттедж в один этаж. Рост дома в высоту снижает срок его эксплуатации.

Кроме того, при проектировании стоит учесть, что для каркасного дома площадь комнат лучше делать не более не более 20 м2 для каждой. Это усилит несущую способность каркаса, особенно если предполагается монтаж второго этажа.

Также каркасный дом лучше не оснащать просторными витражными окнами. Для такого дома оптимальным вариантом будут стандартные оконные и дверные проёмы.

Рекомендуем к прочтению:

Все жилые комнаты можно расположить в одном крыле дома, а хозяйственно-бытовые — в противоположном. Обогревать каркасный коттедж лучше всего системой парового отопления, работающего на газу.

Важно: желательно заказать проект каркасно-щитового дома у профессионалов или хотя бы взять на одном из проверенных сайтов строительной компании.

Фундамент для дома

как построить одноэтажный каркасный дом своими руками

Учитывая, что дом по каркасной технологии имеет малый вес, под него можно монтировать облегченные типы фундаментов

Учитывая, что дом по каркасной технологии имеет малый вес, под него можно монтировать облегченные типы фундаментов. Чаще всего используют такие:

  • Ленточный мелкозаглубленный. Здесь ширина базиса может быть 30 см, а его глубина — всего 40. При этом стоит учесть толщину слоя песчаной подушки на дне траншеи, которая будет равна 10 см. Ленточный фундамент нужно обязательно армировать в процессе заливки, загерметизировать со дна и стенок опалубки, а затем укрыть рубероидом и сверху.

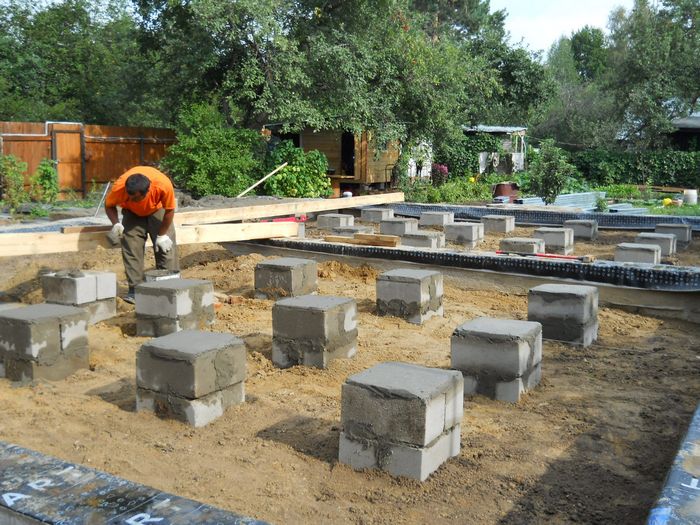

  • Свайный или столбчатый. Такие типы базисов пригодны для пучнистых грунтов с высоким уровнем вод на участке. Сваи или столбы располагают по всем углам дома, в местах пересечения стен и под несущими перегородками. При этом стоит знать, что углублять столбы или сваи нужно не менее чем на отметку 2,5 м. Это предотвратит выталкивание опор из грунта в сезоны пучения земли. Свайный/столбчатый фундамент обязательно обвязывают либо металлопрокатом (швеллер, двутавр), либо брусом сечением 200х150 мм, уложенным на прикрепленные к опорам уголки.

Сверху обвязку укрывают рубероидом.

Важно: если обвязка выполняется из бруса по ленточному фундаменту, то дерево обрабатывают антипиренами и антисептиком, и обязательно анкерят к базису металлическими крепежами на глубину ленты не менее чем 14 см. Крепление проводят с шагом 80 см по длине бруса и по всем углам.

Монтаж пола

каркасный двухэтажный дом своими руками

Для каркасного дома важно правильно сделать пол

Для каркасного дома важно правильно сделать пол. Особенно если дом предполагается строить в два этажа.

Итак, полы устраиваем в зависимости от типа фундамента. Если базис ленточный, то действуем так:

  • Внутри деревянной обвязки устилаем гидроизоляционный материал и укладываем на него лаги из досок сечением 200х50 мм или 150х100 мм. Лаги можно ставить и на специальные опорные регулируемые ножки. Шаг лаг делаем 50-60 см. Это усилит несущую способность дома. Затем между лагами укладываем теплоизоляционные плиты полистирола или минеральной ваты. Можно насыпать керамзит разной фракции.
  • И, наконец, отделываем пол чистовой доской или плитами фанеры под последующий монтаж напольного покрытия.

Важно: между плитами фанеры делают технический зазор 1 см, позволяющий дереву свободно менять свои линейные контуры в результате перепада температур.

Если же фундамент свайный/столбчатый, то действуют следующим образом:

  • Лаги крепят с тем же шагом непосредственно к обвязке. Доски лаг с обвязкой фундамента скрепляют при помощи металлических уголков.
  • Затем стелют черновой пол из досок.
  • После этого черновой пол накрывают ветро- и пароизоляционным материалом.
  • Теперь можно уложить еще один ряд лаг, который будет располагаться перпендикулярно уже смонтированным.
  • Между вновь уложенными лагами настилают утеплитель и закрывают сверху шпунтованной доской или фанерой под финишное напольное покрытие.

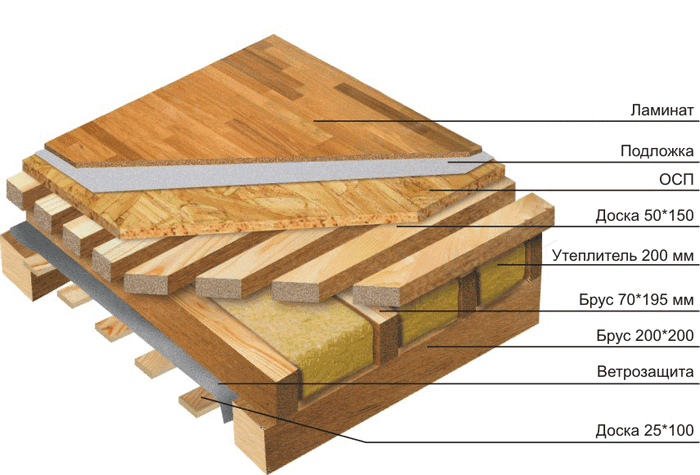

  • Подробнее рассмотреть, как устроен пол каркасного дома позволит фотография.

Монтаж стен дома

двухэтажный каркасный дом своими руками

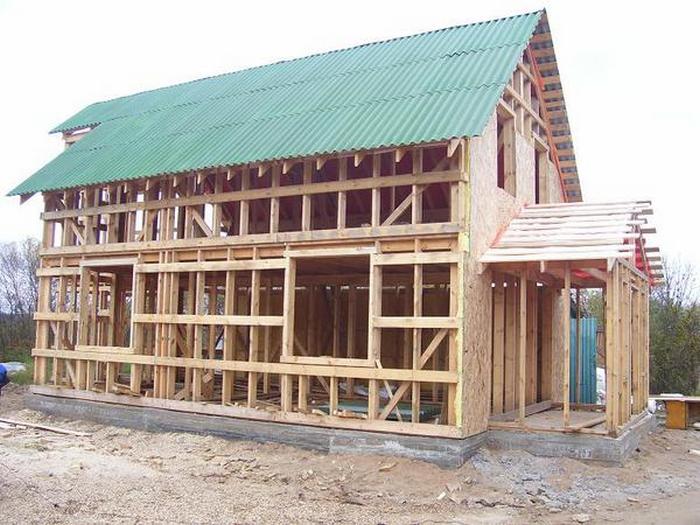

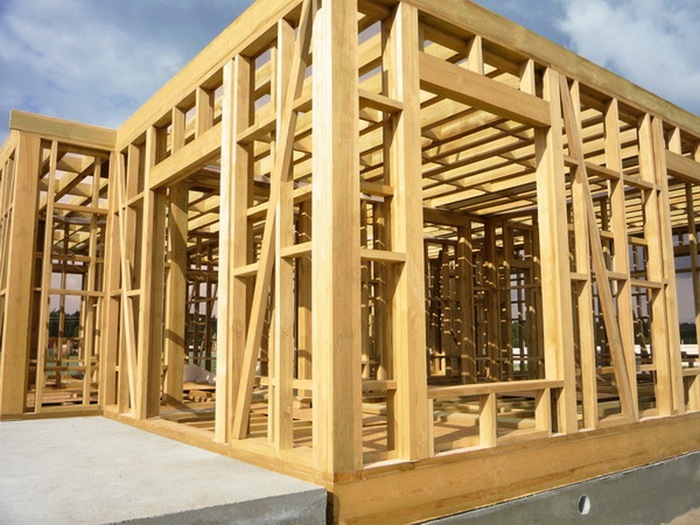

Для того чтобы собрать каркас своего коттеджа, используют брус камерной сушки сечением 150х150 мм

Для того чтобы собрать каркас своего коттеджа, используют брус камерной сушки сечением 150х150 мм. При этом длина бруса должна чётко соответствовать проектной высоте первого этажа.

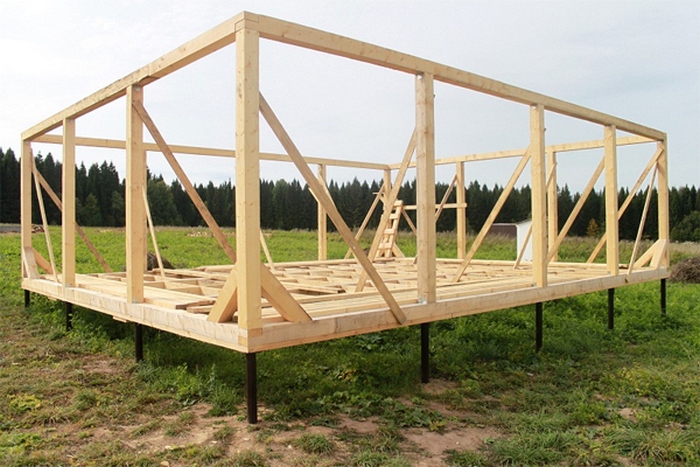

Каркас начинают собирать с углов, устанавливая брус по принципу шип-паз и дополнительно фиксируя его уголками. Затем можно собирать части каркаса на земле, поднимая их и устанавливая на место.

Ширина расположения брусьев каркаса может быть 30, 40 или 60 см, в зависимости от параметров плит ОСП, которыми будет обшиваться каркас. То есть ширина плиты должна чётко лечь на три или две продольные перемычки каркаса.

Рекомендуем к прочтению:

Важно: на все стойки необходимо монтировать укосины. Они помешают возможному расшатыванию стоек каркаса.

Все стойки каркаса необходимо обвязать брусом с применением металлических уголков по углам дома и техники соединения бруса «в пол дерева».

Монтаж потолочного перекрытия

как построить двухэтажный каркасный дом

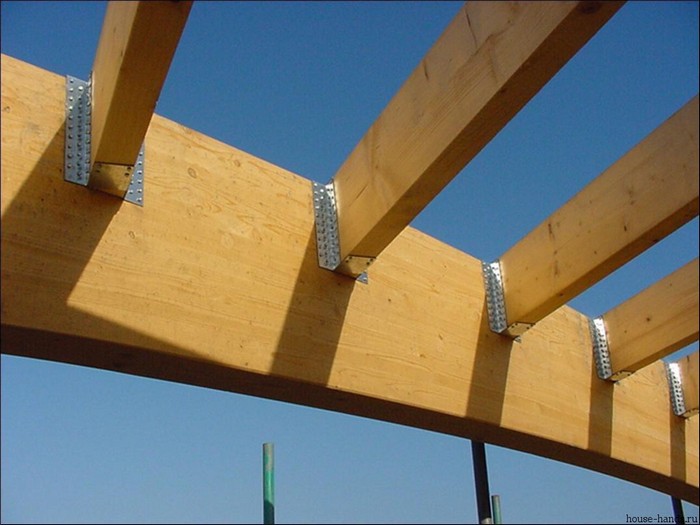

На верхнюю обвязку дома укладывают балки перекрытия, которые можно крепить несколькими способами

На верхнюю обвязку дома укладывают балки перекрытия. Их можно уложить несколькими способами:

  • Методом вырубки пазов в обвязке;
  • С использованием металлических уголков;
  • Крепление кронштейнами.

Затем балки перекрытия накрывают чистовой шпунтованной доской. Если есть делание утеплить и звукоизолировать перекрытие второго этажа (пол второго этажа), то его устраивают по аналогии с полом первого, прокладывая между лагами плиты полистирола.

Монтаж стен второго этажа выполняют по принципу устройства стен первого уровня.

Крыша каркасного дома

проекты каркасных двухэтажных домов

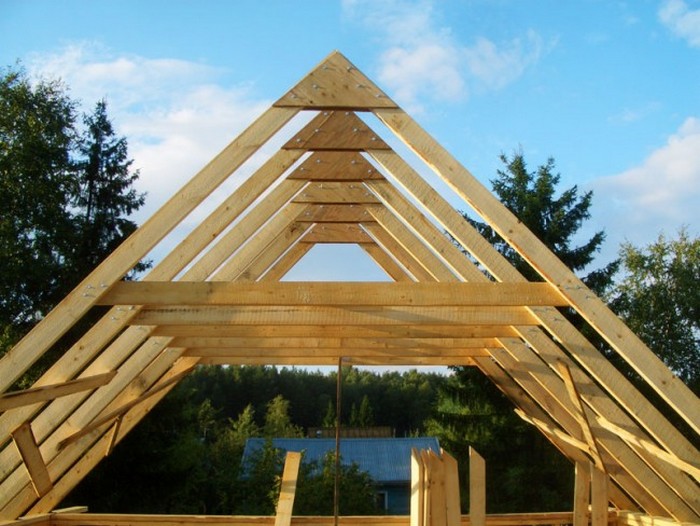

Чтобы собрать каркасную крышу канадского дома, лучше смонтировать фронтоны непосредственно на земле и только после этого поднять их и установить

Чтобы собрать каркасную крышу канадского дома, лучше смонтировать фронтоны непосредственно на земле и только после этого поднять их и установить. Крепят фронтоны при помощи уголков и подпирают укосинами.

Теперь можно соединить оба фронтона коньком, а уже после этого устанавливать стропила с шагом 60 см. На стропила нашивают обрешетку таким образом, чтобы её концы выступали за контуры дома на 50 см с обеих сторон. Обрешетку обшивают тепло- и гидроизоляцией, а сверху укрывают кровельным материалом.

Обшивка и утепление каркасного дома

двухэтажный каркасный дом своими руками фото

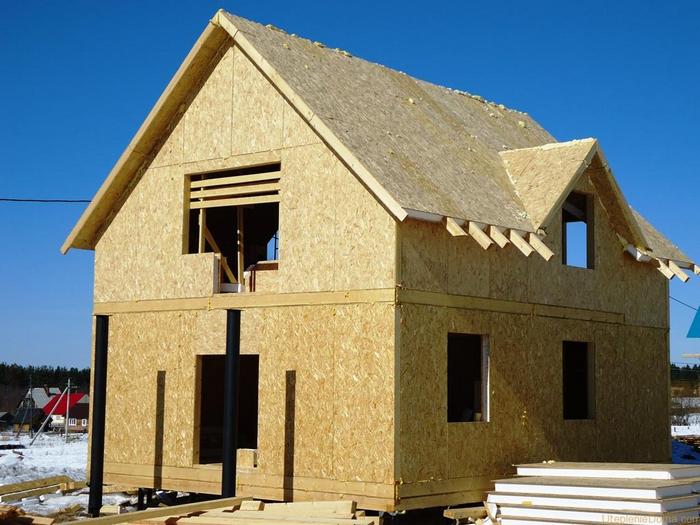

Готовый каркас теперь необходимо обшить. В этих целях используют плиты OSB

Готовый каркас теперь необходимо обшить. В этих целях используют плиты OSB. Их укладывают с небольшим техническим зазором в 0,5 см, который позже закрывается монтажной пеной из пистолета.

Затем поверх панелей нашивается обрешетка из бруса сечением 90х40 мм с шагом 50-60 см. А между брусами обрешетки укладывают утеплитель из минеральной ваты или поит полистирола.

Затем весь сендвич укрывают пароизоляционным материалом и обшивают сайдингом. Осталось установить окна и двери и выполнить внутреннюю отделку коттеджа.

Одноэтажный каркасный дом своими руками. |



Как построить одноэтажный каркасный дом с плитным основанием и вальмовой крышей? Технология обустройства фундаментной плиты, сборки каркасных стен и монтажа кровли.

Наиболее простой и доступный для строительства «собственными руками» – одноэтажный дом каркасного типа. Для его возведения нет необходимости сооружать строительные леса и использовать подъёмную технику. Можно выполнить большую часть работ своими руками. Итак, обратимся к технологии – как построить  каркасный одноэтажный дом своими руками? Какие материалы использовать для обустройства фундамента, стен и кровли?

Одноэтажный каркасный дом

Перед тем как взяться за строительство собственного дома, необходимо внимательно изучить проекты одноэтажных каркасных домов. Определиться со строительными и отделочными материалами, стоимостью и сроками работ.

Чтобы построить одноэтажный каркасник своими руками, необходимо заложить фундамент, возвести стены, накрыть строение крышей, вставить окна и двери и выполнить внутреннюю отделку. А также проложить инженерные коммуникации – обеспечить будущую постройку водой, сливом, электроэнергией и отоплением.



Рассмотрим подробно, как обустроить фундаментную плиту и крышу, а после – как собрать пирог стены, чтобы обеспечить постройке высокую теплоёмкость. Рассмотрим как построить одноэтажный каркасный дом 100 кв.м. на фундаментной плите с вальмовой крышей.

Фундамент монолитная плита

Одноэтажные каркасные дома часто используют плитные конструкции фундаментов. Фундамент в виде монолитной плиты имеет ряд преимуществ. Почему плиту часто используют, когда начинают строительство одноэтажных каркасных домов?

  • Плитный фундамент – достаточно прочный.
  • Отличается высокой долговечностью.
  • Позволяет соорудить одновременно фундамент и черновой пол.

Недостатки:



  • Стоимость – больше, чем мелкозаглубленной ленты.
  • Она не предусматривает наличие подвала.
Основание залито монолитной плитой на фото. Монолитный фундамент с эркером.

Современное строительство различает три вида подобных оснований – русская, финская плита и шведская плита. Чем они отличаются, и которую из них лучше выбрать для каркасного строения?

  • «Русская» – отличается наличием рёбер жёсткости. Она гарантирует высокую прочность и отличается более высокой стоимостью обустройства. Её заливают в два этапа, сначала – рёбра, после – саму плиту. Для лёгкого каркасного дома высотой в один этаж нет необходимости укреплять фундамент рёбрами. Поэтому «русская» плита в строительстве одноэтажных каркасных домов применяется редко.
  • «Финская» – является холодной неутеплённой плитой, поверх которой кладут утеплитель толщиной от 150 мм, далее – льют стяжку. В верхней стяжке обустраивают «тёплый пол». Этот тип фундамента является многослойным, требует трудозатрат и капитальных вложений.
  • «Шведская» – отличается от финской тем, что не имеет отдельного слоя утеплителя. Утепляющий компонент распределён по сечению фундаментной плиты, поэтому вся плита – «тёплая». Трубы тёплого пола монтируются непосредственно в плиту.

Как обустроить плитный фундамент

Для того чтобы обеспечить монолитное основание прочностью, бетонную плиту армируют металлическим прутом. Армирование производится в процессе заливки, который выполняется в несколько этапов:

Для гидроизоляции плитного основания используют рубероид на фото. Рубероид для гидроизоляции.
  1. Подготовка – снятие части грунта, 20-40 см.
  2. Отсыпка песком и щебнем – на дно насыпается слой песка для компенсации подвижек грунта и отвода грунтовой влаги. Песок проливается водой и утрамбовывается. Толщина песчаной подушки составляет 15-30 см, в зависимости от вида грунта.
  3. Установка опалубки.
  4. Гидроизоляция – укладывание плёнки или добавление водостойких компонентов в бетонную смесь.
  5. Укладывание арматуры – металлические арматурные стержни укладывают в перпендикулярных направлениях и связывают проволокой, также можно использовать вместо арматуры – металлическую сетку.
  6. Заливка бетона.
Для того чтобы основание не промерзало укладывают слой пеноплекса, а сверху вяжут арматуру, как на фото. Утепление плитного основания пеноплексом.

Одноэтажный каркасник на плите

Плита особо востребована на грунтах с глубоким промерзанием. Во-первых, проще и дешевле залить плиту, чем укладывать фундамент глубиной до 2,5 м. А во-вторых, важно учитывать, что одноэтажные каркасные дома для постоянного проживания имеют небольшой вес. Если возвести такой дом на сваях, то при зимнем промерзании грунт будет выталкивать сваи вверх. Неравномерный подъём свай дома вызовет подвижки стен, возможно – разрушения строения или трещины.



Отсюда вывод: при значительных зимних морозах лёгкие одноэтажные финские каркасные дома возводят на плитных фундаментах.

Многослойный строительный пирог стены

Стену каркасного дома называют «пирогом» утепления. Каркасная стена имеет как минимум, 4 слоя – облицовку, отделку, изоляцию, утепление. Каждый слой каркасной стены выполняет свои определённые функции.

Как правильно сделать пирог стены своими руками на фото. Пирог стены каркаса.

Три основных слоя – утеплитель, внутренняя и наружная стеновая облицовка. Дополнительные слои – внутренняя и наружная отделка, ветрозащита, пароизоляция, те материалы, которые обеспечивают функциональность основных слоёв стены.



Как обустраивают стену каркасника:

  • Укладывают утеплитель. В качестве теплоизолирующей прослойки используют плиты из минеральной ваты. Их укладывают между стойками каркаса, слегка сжимая.
  • Далее навешивают пароизоляцию и мембранную плёнку, гладкую с одной стороны и шершавую с другой. Гладкая сторона мембранной пленки – отталкивает влагу и воду, шершавая – проводит.  Пароизоляция в каркасном доме необходима для защиты минваты от влаги. Её укладывают с внутренней стороны стены, шершавой стороной – к утепляющему слою. Крепят скобами к каркасу.

На заметку

Важно не допускать конденсации влаги внутри ватного утеплителя. При намокании он теряет свои свойства на 60%. При этом стена промерзает, а доски каркаса – покрываются плесенью и гнилью.

  • С наружной стороны выполняют монтаж обрешётки. Это – планки, которые увеличивают расстояние между утеплителем и наружной стеной, и этим образуют воздушную прослойку – так называемый вентиляционный зазор для выведения влаги из утеплителя.

На заметку

Обрешётку можно не монтировать, если в качестве стоек каркаса используются доски шириной больше, чем толщина утеплителя. В таком случае между утепляющим слоем и наружной стеной будет воздушный зазор без монтажа обрешётки.

  • С наружной стороны – монтаж стеновых панелей из пластикового сайдинга, OSB, металлопрофиля.
  • С внутренней стороны – монтаж панелей внутренних стен – вагонкой, гипсокартоном, OSB, МДФ. Выбор стеновых панелей определяется условиями эксплуатации помещения и будущей отделкой. Под обои и покраску необходим гипсокартон. Для оштукатуривания – подходят гипсовые плиты и ОСБ. А вот МДФ сам по себе является внутренней стеной и отделкой одновременно.

Недорогие одноэтажные каркасные дома будет проще и быстрее купить. Зато построить каркасный дом для постоянного проживания – задача для настоящего творческого человека.

С вальмовой на фото. Устройство вальмовой.

Особенности и преимущества

Вальмовая крыша представляет собой четырёхскатную конструкцию. В отличие от традиционной двускатной крыши, вальмовая крыша одноэтажного каркасного дома не имеет вертикальных фронтонов по торцам строения. Вместо них на вальмовой крыше располагаются так называемые «вальмы» – наклонные участки треугольной формы, расположенные по бокам крыши. В основании вальмовой крыши лежит достаточно сложное соединение балок и стропил.

Рассматривая одноэтажные каркасные дома проекты, фото таких строений, где присутствует вальмовая крыша, кажутся очень привлекательными. Но сооружение каркасного дома с вальмовой крышей требует достаточного строительного мастерства.

Привлекательность вальмовой крыши

  • Она отличается хорошей ветроустойчивостью.
  • Эта конструкция прочнее обычной двускатной крыши.
  • Четырёхскатная кровля позволяет обустроить большие свесы со всех четырёх сторон здания.

На заметку

Визуально вальмовая крыша «снижает» дом. Учтите это, когда планируете построить одноэтажный каркасный дом 6х6 .

Строительство четырёхскатной

  • Собираем стропильную систему. Для этого посередине возводим конструкцию традиционной двускатной крыши из наклонных балок и конька – опираем коньковую балку на наклонные стропила. Далее – поднимаем и устанавливаем угловые стропильные балки, они соединяют углы каркасного дома с концом коньковой балки. Далее – ставим ряды горизонтальных стропил со всех четырёх сторон крыши.
Стропила, конек и обрешетка вальмовой на фото. Стропильная система.



Обрешетка своими руками на фото. Обрешетка.
  • Обшиваем стропила обрешеткой и накрываем кровлей. Часто для каркасных строений выбирают металлический профиль; он долговечен и декоративен, при этом отличается относительно небольшим весом. Для сравнения, шифер тяжелее металлического профиля в 3 раза, 1 кв. м. кровли из металлочерепицы весит 5 кг, а 1 кв. м шифера – 14 кг.
Металлический профиль используется очень часто, практично, дешево. Металлический профиль.
  • Если под крышей планируется жилой чердак или мансарда, то утепляем пространство между балками так же, как обустраивали стены – утеплитель, пароизоляция, стеновая отделка.

Многие начинают строить одноэтажные каркасные дома, фото демонстрируют возможность обустройства любого вида крыши. Вальмовая – одна из наиболее сложных строительных конструкций. Если вам необходимы именно вальмы, то при небольшом строительном опыте придётся обратиться к специалистам и заказать у них одноэтажный каркасный дачный дом.

Инженерные системы

Одно из преимуществ каркасного дома – возможность «спрятать» все коммуникации. Электрические провода, водопроводные трубы, газ, слив, телефон и другие инженерные коммуникации можно проложить внутри стены.

Инженерные системы легко монтировать и их не видно под отделкой фото. Инженерные системы.

Прокладывать инженерные сети необходимо в процессе сборки стен, до установки внутренних стеновых панелей. А также с учётом будущего расположение бытовых устройств, сантехники и электрических приборов.

Внутренняя отделка



Внутренняя отделка выполняется по готовым стенам внутри строения. Для неё используют традиционные отделочные материалы: ламинат и вагонку, МДФ и пробку, декоративную покраску и штукатурку, моющиеся и обычные обои. Перед тем, как делать окончательный ремонт, в проёмы устанавливают окна, двери.

Каркасный дом своими руками: пошаговая инструкция

Каркасный дом своими руками: пошаговая инструкция

Ситуация, когда на пустом земельном участке всего за несколько месяцев вырастает большой красивый дом, наверняка, знакома многим из нас. Нет, дело не в финансовых возможностях хозяина строения, а в применяемой технологии каркасного строительства. С использованием этой технологии можно не только существенно сократить сроки строительства, но и уменьшить расходы на приобретение материалов и заказ спецтехники.

На рынке деревянного домостроения сегодня доступны десятки тысяч предложений от компаний-застройщиков, которые специализируются на возведении каркасных домов с использованием канадской, финской и SIP-технологий. Каждый из них гарантируют качественное выполнение работ под ключ, европейский уровень сервиса и индивидуальный подход к каждому клиенту. Но возможно ли построить, к примеру, одноэтажный каркасный дом своими руками? Ответ: да, возможно! Для этого вам понадобится проект и наша пошаговая инструкция для общего понимания процесса строительства.

Подготовка проекта

Проектирование – это самое важное звено в инвестиционном процессе, связанном со строительством каркасного дома. Через выполнение этой задачи решается множество технологических, инженерных, конструктивных и архитектурных решений, которые в совокупности предопределяют эффективность вложений. Поэтому так важно доверить эту часть работы специалистам и воспользоваться услугами проектировщиков, которые подготовят для вас проект за определенную плату.

Что обычно входит в проект? Стандартно проект каркасного дома включает в себя две части. Это визуальная составляющая и конструктив постройки. Первая часть преимущественно посвящена визуальному отображению дома и его фасадов с нескольких сторон, планировке этажей с указанием помещений, размещению оконных и дверных проемов. Вторая часть – это уже подробный проект фундамента и стропильной системы, пирог кровли, чертежи стен, балок пола и перекрытия. Также сюда включена смета по количеству материалов, проект всех узлов в конструкции, обшивки стен и пола.

Проект каркасного дома

Имея подробный проект, вы сможете избежать проблем, связанных с включением неэффективных квадратных метров, большим количеством обрезок и напрасной тратой средств. Создать проект каркасного дома своими руками, разумеется, можно. Но для этого потребуется, как минимум, изучить специальную литературу по проектированию и конструктиву «каркасников». А это время, много сил и возможные ошибки!

На наш взгляд, важность проектирования нельзя переоценить. Экономя на этой части работ, вы рискуете понести большие затраты. Ведь неудачный или неверный проект – это не только дом, далекий от идеала, но и напрасное инвестирование!

Расчет и заказ материалов

Как правило, расчет стройматериалов входит в задачи проектировщика. Но предварительные расчеты вполне можно сделать самостоятельно. Если для каркасного дома уже готовы чертежи (балочных настилов, каркаса), то подсчитать объем материалов довольно просто. К примеру, на основании чертежей можно узнать, сколько потребуется метров обвязки и каркасных опор.

Проект каркасного дома

При отсутствии специальных чертежей исходят из площади нижнего и верхних перекрытий, а также количества погонных метров стен. Для определения количества каркасных опор величину погонных метров стен делят на 0,6. Для обвязки объем материала подсчитывают посредством умножения величины погонных метров на 3. Таким же образом поступают и с количеством балок в метрах: для этого площадь нижнего и верхнего перекрытия делят на 0,6 и плюсуют к величине длины балок обвязки. Однако эти показатели рекомендуется все же уточнять у проектировщика. Тогда расчет будет более верным.

Устройство фундамента: МЗФЛ и свайно-винтовой

Легкость конструкции – одно из основных отличий каркасного дома от классического кирпичного, которое влияет на выбор фундамента. Вес «каркасника» обычно не превышает 20 тонн, это позволяет удешевить конструкцию, не заглублять фундамент и не делать его массивным. Чаще всего это МЗФЛ (мелкозаглубленный ленточный фундамент) для каркасно-щитовых домов или свайно-винтовой фундамент для СИП-домов, спроектированных по канадской технологии.

1. Ленточный фундамент – это бетонная лента, которая проходит под всеми несущими стенами дома, как внешними, так и внутренними. Укрепление – арматурный каркас. Это предпочтительный вариант для каркасного дома, за счет которого заказчик может позволить себе устройство подвала или цокольного этажа. Секрет популярности МЗЛФ также кроется в простоте возведения своими руками и доступности цены.

Основные этапы установки ленточного фундамента включают в себя:

  • Подготовку грунта с последующим снятием плодородного слоя и выравниванием поверхности;
  • Создание песчано-щебеночной подушки и установку закладных под прокладку коммуникаций;
  • Монтаж опалубки и гидроизоляции, изготовление арматурного каркаса;
  • Заливка бетонной смеси;
  • Разборка опалубки после отвердевания бетона и приобретения им прочности.

Обязательное условие для МЗЛФ – отсутствие высокого уровня грунтовых вод. В противном случае потребуется создание эффективной дренажной системы.

2. Свайно-винтовой фундамент обходится заказчику гораздо дешевле МЗЛФ, что объясняется применением принципиально иного подхода, менее дорогостоящих материалов и упрощенной технологии монтажа. Получить качественный и прочный фундамент каркасного дома своими руками можно фактически за один день, причем его можно использовать сразу после монтажа.

Проект каркасного дома

Монтаж свайно-винтового фундамента начинается с исследования почвы для обозначения глубины залегания несущих слов и определения необходимой длины и количества винтовых свай. Проект дорабатывается с учетом характеристик грунта и обозначенной длины свай. На основе этого производится закупка свай и их доставка на строительный объект. Монтаж этого вида фундамента осуществляется согласно плану свайного поля, вне зависимости от времени года.

Его преимущество заключается не только в быстроте установки, но и отсутствии вреда для ландшафта за счет отсутствия песчано-щебеночной подготовки и земляных работ. Нет следов от тяжелой спецтехники, привычных гор строительного мусора и грязи. К тому же, использование винтовых свай способствуют созданию воздушной прослойки под домом, предотвращающей появление сырости в помещении и сохранению тепла.

Устройство пола

Строительство пола в каркасном доме своими руками не имеет особых отличий от устройства пола в кирпичных домах и может быть деревянным или бетонным. На выбор может влиять тип фундамента, финансовые возможности и предпочтения застройщика.

Проект каркасного дома

Остановимся подробней на монтаже деревянного пола своими руками на основе свайно-винтового фундамента.

Старт работ – обвязка фундамента, которая осуществляется с применением бруса 150х150 или 150х200, что зависит от расстояния между сваями и толщи стен. Чем больше эти показатели, тем толще должен быть материал. Это необходимо для избежания случаев провисания, распределения нагрузки, придания фундаменту жесткости и надежности для следующего этапа обустройства пола.

Проект каркасного дома

Схематически процесс обвязки фундамента своими руками можно разделить на несколько этапов:

  1. Раскладка бруса по периметру, точная разметка стен, подкладка рубероида под обвязку;
  2. Наметка мест стыковки бруса с учетом расположения свай;
  3. Стыкование бруса с напуском до 30 см с помощью «замков», вырезанных с торца;
  4. Стыкование углов по аналогичному принципу;
  5. Подготовка отверстий и крепеж бруса к фундаменту с использованием шпилек и болтов, выступающие части которых утапливаются. На стыках дополнительно используют гвозди подходящих размеров.
Проект каркасного дома

На завершающем этапе осуществляется обвязка под внутренними стенами. В данном случае крепление бруса проходит к уже установленному наружному. Для укрепления дополнительно применяют металлические уголки.

Сооружение каркаса пола

Поверх обвязки устанавливают лаги. Для этого используются брус 100х150(200) или сшитые доски 50х150(200). Это несложная часть сборки каркасного дома своими руками, но предполагает соблюдение некоторых моментов. Это:

    • Соблюдение расстояния между лагами с учетом размера утеплителя. К примеру, если застройщик будет использовать минеральную вату 100х60, для ее плотного размещения потребуется сокращение расстояния до 58 см, т.е. на несколько сантиметров меньше, чем сама ширина материала;
Проект каркасного дома
  • Монтаж лаг осуществляется с помощью крепежных уголков и гвоздей. Они не идут в уровень с обвязкой, а монтируются на «спичечный коробок» меньше (5 см). Это необходимо для того, чтобы в дальнейшем сюда поместилась еще одна доска, и закрылись все бреши по периметру;

Обязательным элементом также выступает доска 50х150 (200) между лагами, которая прибивается в целях повышения жесткости конструкции.

Утепление и гидроизоляция пола

Перпендикулярно лагам стык в стык крепится доска 100/150х25 с использованием саморезов. Далее кладется гидроизоляционная мембрана, а поверх нее между лагами – утеплитель, толщиной до 20 см. Все стыки утеплителя обязательно перекрываются.

Проект каркасного дома

Следующий слой – пароизоляция, после которой следует OSB-плита или плотно сшитые доски (на выбор застройщика). Монтаж пароизоляции, равно как и гидроизоляции осуществляется с напуском для исключения попадания влаги в утеплитель.

Устройство стен

Для монтажа стен каркасного дома своими руками аналогично используют гвозди и монтажные уголки. Также возможно применение шпилек. Для каркаса стен используется доска 50х150/200, которая подбирается с учетом толщины утеплителя и самой стены.

В идеале, сборка стен производится на уже готовом полу. Главное, чтобы размеры оказались точными, иначе стены рискуют оказаться длиннее либо короче пола. Для того, чтобы вы понимали, о чем идет речь, обратите внимание на то, как выглядит стена каркасного дома в разрезе.

Проект каркасного дома

Прежде всего, нужно определиться с высотой потолка будущего каркасного дома. Предположим, что черновой потолок будет высотой 280 см. Это значит, что высота вертикальных стоек будет равна 265 см (не учитываются 10 см от верхней обвязки стен и 5 см от уровня пола).

Между стойками соблюдают расстояние 60 см. Для утеплителя на ватной основе этот показатель может быть сокращен до 58 см для обеспечения более плотного контакта. Для упрощения процесса верхнюю и нижнюю доски стены раскладывают на полу, после чего наносят разметку, где будут крепиться гвоздями вертикальные стойки.

При превышении длины стены таковой доски, сбор стены осуществляется по частям. Так поступают также в случаях, когда застройщик работает в одиночку, поскольку целая стена в сборе имеет немалый вес. Для соединения используют шпильки.

Следующий шаг – монтаж перемычек между стойками с сохранением места для дверных и оконных проемов. Как правило, это две единицы на один промежуток с расчетом, что они будут использоваться в качестве стыка OSB-плиты.

Проект каркасного дома

Важно! Чтобы не ошибиться в расчетах и сделать стену нужной толщины, в процессе сборки стены следует учитывать толщину используемой доски.

Завершительный этап – сборка всех стен каркасного дома с последующей установкой. Начинают с выставления одной стены, которая укрепляется временными подпорками. Здесь важно следить за вертикальными углами, для чего используют отвес или длинный уровень. Желательно, конечно, чтобы этот был отвес, поскольку доска не может быть идеально ровной.

Проект каркасного дома

Все остальные стены поднимаются поочередно. Для монтажа используют гвозди и шпильки. Сборным стенам (из нескольких частей) уделяют особое внимание, следя за тем, чтобы длина низа и верха была одинаковой. Вместо бруса углы заполняют утеплителем. Чтобы усилить стены, используют любую тонкую доску, которая прибивается по диагонали. Проследить за ровным расположением стен поможет шнур, который натягивают между двух углов.

Верхняя обвязка

Для усиления конструкции и надежного сцепления углов используют ту же доску, что и для стен, плюс гвозди 120 мм. Это позволит распределить нагрузку между всеми частями каркасных стен. Обвязку проводят по всему периметру, в том числе поверх внутренних несущих стен. Здесь важно перекрыть все стыки, оставив напуск 25 см. Для углов величина напуска будет равна толщине стен.

Проект каркасного дома

Далее приступают к укреплению всей конструкции в целом. Классический вариант – фанера или OSB-плита, которой стены обшиваются снаружи.

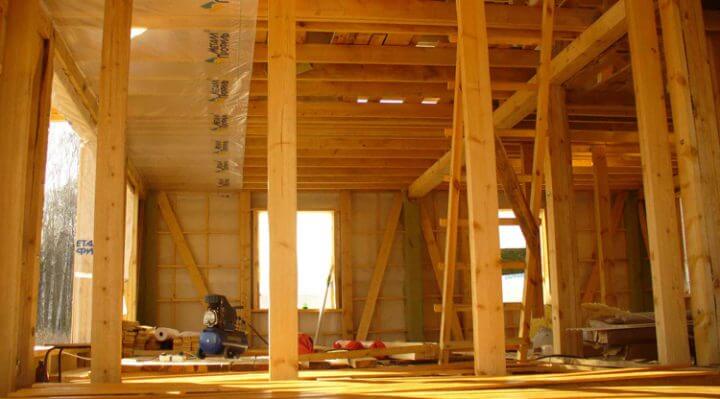

Межкомнатные перегородки

Монтаж межкомнатных перегородок является схожим с устройством внешних стен с той оговоркой, что требования к ним относительно утепления и самой толщины выдвигаются более мягкие. Поэтому их монтируют так, чтобы соблюдалась звукоизоляция.

Проект каркасного дома

Лучший помощник в этом плане – утеплитель. Гидроизоляционные и пароизоляционные материалы можно использовать по желанию.

Монтаж кровли каркасного дома своими руками

Монтаж крыши каркасного дома во многом схож со строительством крыши в других домах, но все-таки превосходит их по простоте монтажа, что объясняется упрощенным крепежом к стенам. Это очень ответственная часть работы, в особенности, когда речь идет о строительстве двухэтажного каркасного дома, но если у вас простая планировка дома и «одноэтажник», то вы без труда справитесь с ней в одиночку и сделаете все своими руками.

Проект каркасного дома

Мы не будем здесь углубляться в описание всех этапов монтажа кровли, поскольку это очень обширная тема, требующая выделения в отдельную статью, а предлагаем ознакомиться с пошаговой инструкцией возведения каркасного дома, где подробно рассказывается обо всех этапах строительства, в том числе, обустройстве кровли.

Скачать справочник «Индивидуальный дом «Платформа». Проектирование и строительство»

Утепление каркасного дома своими руками

Утепление каркасного дома - один из завершающих этапов строительства. Утеплению подвергается все, включая стены, пол и потолок. При выборе утеплителя для стен каркасного дома своими руками исходят из характеристик материала и особенностей самой древесины, с которой утеплитель будет хорошо сочетаться.

Проект каркасного дома

Основные моменты по утеплению:

  • Сверху OSB-плиты натягивают специальную гидроизоляционную мембрану. Сторона приложения к листу указана обычно в инструкции;
  • Утеплитель укладывается изнутри здания, между стоек. Количество слоев зависит от толщины стены и выдвигаемых требований к утеплению каркасного дома своими руками. Для предотвращения проникновения холода применяют напуск;
  • Утепление пола осуществляется по аналогичной схеме;
  • Утеплению потолка предшествует крепление пароизоляционной пленки на потолочные балки и их подшивка снизу доской. Начинать работы рекомендуется с чердака;
  • Поверх утеплителя набивают пароизоляционную пленку для создания защиты от влаги изнутри.

При необходимости поверх пленки может накладываться обшивка в виде OSB-листов, после чего приступают к чистовой отделке.

На этом наша пошаговая инструкция по возведению каркасного дома заканчивается. Компания «Южный дом» готова вам оказать помощь в строительстве каркасного дома. Для вас это: индивидуальное проектирование, строительство под ключ, устройство террасы или навеса, закладка любого фундамента, отделка фасада, электромонтажные работы и монтаж водосточной системы.

По возникшим у вас вопросам, связанным с получением проекта, возможностью внесения в него корректировок, расчетом стоимости проекта и строительства дома, вы можете обратиться к менеджерам нашей компании по указанным телефонам. Также вы можете оставить заявку, заполнив специальную форму на нашем официальном сайте, после чего наши специалист свяжется с вами для уточнения деталей.

Проекты каркасных одноэтажных домов с планировкой: Инструкция +Фото и Видео

Дом в 1 этажПланировка одноэтажного каркасного дома +Чертеж и Фото. Относительно недавно появились проекты и планировка одноэтажных каркасных домов.  Они стали весьма популярны за счет того, что конструкцию можно быстро возводить и есть возможность сэкономить на обогреве дома, так как большая часть теплопотери приходится на двери и окна.

В этой статье будет подробно рассмотрены проекты каркасных домов и все их достоинства.

Особенности строительства каркасных домов

Для строительства используют брус с толщиной в 5 см или 20 см, но если есть необходимость, берется материал с большим сечением.

В проект каркасного дома, а точнее в строительство входит несколько элементов:

  • Обвязки.
  • Стойки.
  • Пиломатериал.
  • Остальные комплектующие.

Конструкцию из бруса собирают на том же месте, где и будет дом, при этом соединение выполняют при помощи скоб, гвоздей или любого другого вида крепления. Между несущими балками расстояние индивидуально и определяется исходя из того, какие условия жесткости и какой материал был выбран для финальной обшивки. Все процессы работ выполняют строго по этапам.

Для того, чтобы строение было прочным, следует обязательно выполнить укладку гидроизоляции и теплоизоляции, а еще сделать глубокий фундамент. При хорошо выполненном утеплении внутри дома температура будет комфортной для проживания.

Построить одноэтажный каркасный дом по проекту с соответствующей планировкой можно и при температуре -70О и при +50О по Цельсию.

Достоинства каркасных домов

У каркасной конструкции есть множество преимуществ, но главным считается легкость дома, благодаря чему можно значительно сэкономить при возведении фундамента.

  • Одноэтажный домСкорость возведения. Усредненный показатель строительства каркасного дома составляет примерно 35-40 дней. Если работы будут проводить бригады, то процесс займет 20 дней максимум.
  • Малая стоимость. Если сравнивать другие материалы и проекты, то каркасное строительство выигрывает еще и по стоимости. Цена будет зависеть от того, какое изделие вы выбрали и какова технология возведения. Средняя цена на одноэтажный каркасный дом с площадью 100 м2 равна от 20 000 до 50 000 долларов.
  • Малые расходы на отопительную систему. Эта конструкция, как ни странно, является самой теплой за счет того, что толщина стен в 15 см по характеристикам лучше, чем 200 см кирпичной стены.
  • Не требуется обновление фасада. При правильном использовании такое строение прослужит вам как минимум 50 лет без капитального ремонта.
  • Нет усадки фундамента. Благодаря тому, что при таком строительстве нет усадки фундамента, вы сможете начинать заниматься отделкой фасада сразу же после того, как строительство будет окончено.
  • Высокая устойчивость к возгораниям. При обустройстве обязательно используется только тот вид утеплителя, который негорючий, а снаружи используют невоспламеняющийся сайдинг.
  • Возведение. Каркасные дома можно возводить на неровной и даже холмистой поверхности.
  • «НЕТ» щелям! За счет ровных поверхностей дома исключено образование щелей и воздушных потоков в стене.
  • Увеличение полезной площади. Это доступно благодаря небольшой толщине стен (0.3 метра).
  • Своими руками. Строительство домов этого типа возможно даже без привлечения специальной техники, но для начала вам потребуется изучить все процессы и техники возведения.

Недостатки

Вероятно, вам уже приглянусь одна из планировок одноэтажного каркасного дома, но не стоит торопиться и начинать строительства, так как следует узнать, какие есть недостатки.

  • Так как многие производители стараются сэкономить на используемых материалах, часто дом строят не из бруса, а из досок. По этой причине срок проживания в каркасном доме без капитального ремонта составляет 50 лет.
  • При фиксации тяжелых предметов на стену следует произвести дополнительную укладку блоков. Такие нюансы следует предусматривать еще при первичном проектировании.
  • Каркасный дом обладает высоким звучанием, и даже малейший стук будет слышен во всем дом. Для того, чтобы устранить такой серьезный недостаток, следует проложить высококачественную шумоизоляцию.
  • Проведите герметизацию всех типов соединений. Дело в том, что чаще всего в роли утеплителя для каркасного строения выбирают минеральную вату, но при сильных порывах ветра ее может попросту выдуть порывистый ветер.

Проекты и виды строительства на каркасе

На фото представлен типичный проект каркасного одноэтажного дома с 2 спальнями. Выполненные под ключ дома требуют, чтобы была проведена работа с привлеченными для оценивания специалистами. Чтобы правильно составить всю проектную документацию, следует точно просчитать все материалы, которые потребуются и разработать подробную план-схему по укладке всех систем.

От количества привлеченных работников будет зависеть скорость строительства, а также от того, как вы позаботились о покупке материалов заранее.

Определить полную стоимость дома возможно, но лишь после того, как вы:

  • План дома в один этажРазработаете и утвердите чертежи по всем пожарным и строительным нормам.
  • Спроектируете укладку всех коммуникаций (канализация, газифицирование, электричество и водоснабжение).
  • Проведете анализ почвы и подберете тип фундамента, который будете возводить под дом.

На данный момент у архитекторов есть готовые планы строений, которые стоят от 1 000 долларов. Это очень удобно, так как вы значительно сэкономите при сборе всех средств и данных. Готовые планы полностью адаптированы под тип земли на участке и имеют все требуемые и утвержденные разметки по коммуникациям. После этого весь план потребуется лишь перенести на поверхность, и вы получите каркасный дом для проживания на постоянной основе.

Для каркасных домов есть два вида проектов:

  1. Канадский.
  2. Финский.

По финскому проекту

Дома возводят для круглогодичного проживания. В качестве основного материала используют не доски, а балки, а после вся конструкция должна быть обшита ОСП панелями. Все просто, так как после этих шагов останется проложить утеплитель, а когда сборка будет готова, сделать внешнюю и внутреннюю обшивку.

Проект канадских архитекторов

Он отличается тем, что дом в результате будет надежным и иметь высокие показатели теплоизоляции. В таких домах можно жить в любое время года, а не только летом. Дом также строят из СИП панелей, которые следует разрезать по проекту строения и учитывать оконные и дверные проемы. Благодаря такому подходу к работе вполне возможно минимизировать количеств отходов и использовать купленный материал по максимуму. На фото представлен проект канадского дома.

На фото планировки одноэтажного каркасного дома видно, что есть интересная особенность – все коммуникации расположена на первом этаже, а внедрение и разработка проекта не займут много времени. Такие конструкции – это идеальный вариант, если у вас ограниченный бюджет.

Обратите внимание, что рекомендуемая толщина слоя утеплителя в каркасном доме для проживания на постоянной основе должна быть такой же, как и ширина панелей. В качестве теплоизоляции можно использовать рулонный и засыпной утеплитель, пенопласт.

Как построить дом для круглогодичного проживания?

Сборка такого дома чем-то напоминает то, как дети собирают конструктор, но в нашем случае все детали подобраны и подогнаны по параметрам чертежа еще на заводе, при изготовлении. Возведение дома для круглогодичного проживания начинается с устройства каркаса и фундамента. При использовании панелей типа СИП каркас можно не возводить, так как они сами по себе являются полноценной стеной.

Панели используют для того, чтобы создавать кровлю и напольные конструкции, и обычно они уже подготовлены к внутренней и внешней отделке. Если же дом будет построен без панелей, то для начала следует поставить каркас, обшить его слоем гидроизоляции и утеплить. Снаружи дом нужно будет обшивать ОСБ плитами, а внутри обязательно проложить пароизоляцию.

Важно! Не стоит экономить на материала и покупать все самое дешевое. Именно от этого и будет зависеть ваше здоровье и срок эксплуатации дома. Это особенно касается плит и утеплителя, так как при использовании некачественных изделий вы получите дом, который полон выделениями токсинов и ядовитых веществ, которые негативно влияют на самочувствие и здоровье в целом.

Также есть каркасные технологии возведения фундамента, установка каркаса и отделки – каждый из этих этапов следует учитывать и выполнять строго по инструкции. Нельзя игнорировать какие-то из моментов или пропускать, так как это все равно негативно скажется на состоянии дома и эксплуатационных характеристиках.

Главные критерии строительства заключаются в:

  • Покупке высококачественных материалов.
  • Соблюдении всех технологий.
  • Опыте специалистов, которые привлечены к работе.
  • Цене проекта.

Заключение

Построить своим и руками каркасные одноэтажные дома по проекту будет сложно. Также следует разбираться во всех тонкостях и нюансах работ, иметь определенные строительные навыки и рабочий инструмент.

Пошаговая инструкция как построить- Обзор +Видео

одноэтажный-каркасный-дом-своими-рукамиПостроить каркасный одноэтажный домик своими руками – это задача не из легких. Необходимо правильно провести все расчеты, подобрать нужное количество строительных материалов, выполнить четкую разметку всей территории и, наконец, построить каркасный дом.

На сегодняшний день каркасные дома становятся все более популярными за счет своей экономичности, достаточной легкости и простоте строительства.

В настоящее время стандартные кирпичные дома потеряли свою популярность. Их заменили дома из дерева. Каркасные дома имеют большое количество плюсов перед обычными стандартными постройками из силикатного кирпича.

Главное качество данных строений – это минимальные затраты, в сравнении с кирпичными домами. Еще один большой плюс – это быстрый рост строительства и экономия личного времени.

Для строительства одноэтажного каркасного дома своими руками, потребуются следующие инструменты и материалы: молоток, дрель, электрорубанок и лобзик, стамески, гвоздодер, набор отверток, кисточки, строительный уровень, лестница, мел, материалы для гидроизоляции, и прочие сопутствующие элементы.

Обустройство фундамента

обустройство-фундамента-своими-рукамиДля придания большей устойчивости каркасному дому, создания прочности применяется такой же фундамент, как для стандартных одноэтажных домов. Вес каркасного дома намного меньше каменных построек, именно поэтому усадка для фундамента не потребуется.

Столбчатый фундамент для каркасного одноэтажного дома используют в качестве основания для постройки.

Для установки фундамента в грунте выкапываются специальные отверстия на расстоянии друг от друга около 70 см и глубиной порядка 1 м. Диаметр труб равен 20 см, а длина 140 см. Все трубы необходимо вставить в отверстия, засыпать землей, тщательно утрамбовать, а внутрь залить бетонную смесь.

Кроме столбчатого фундамента, для строительства каркасного дома, применяют ленточный фундамент. Для этого выкапывают траншею, глубиной около 50 см, после этого поднимают фундамент на 40 см над общим уровнем земли. При этом толщина фундамента ровна 30 см. следует вкопать по столбику на каждые 1,5 м, глубина при этом будет зависеть от промерзания грунта. И столбы необходимо размещать на каждом углу.

Одноэтажный коттедж необходимо тщательно защищать от действия влаги. Так как фундамент невысокий, то необходимо на него установить блоки, а между ними – специальный слой гидроизоляции для фундамента. Это поможет защитить весь каркасный коттедж от осадков. Все пространство между линиями основы заполняется песком.Поверх блоков кладут еще один гидроизоляционный слой, а уже сверху на него – специальную подложку.

Заранее следует позаботиться о проводке всех инженерных коммуникаций для дома, для этого нужно сделать отверстия в соответствующих местах, где будут прокладывать водопровод и канализацию.

Установка каркаса одноэтажного дома

каркас-одноэтажного-домаОсновным достоинством при постройке щитового или каркасного одноэтажного дома можно считать следующее: не обязательно выпиливать элементы и детали, подгоняя их под необходимый размер. Все балки идут определенного размера еще на заводе-производителе. Необходимо провести лишь верные расчеты и заказать нужное количество строительного материала.

Для несущего каркаса применяют LVC брус. Такой строительный материал зарекомендовал себя на современном рынке как надежный, прочный и устойчивый к воздействию различных химических веществ.

При выпуске данного бруса предусмотрено специальное расстояние между основными стойками, для закладки утеплителя. Места для перемычек также идут в определенном порядке, это достаточно удобно для монтажа листов ОСБ. Такие листы рекомендуют применять при строительстве, они отличаются отличными прочностными характеристиками и свойствами.

Все строительство начинается с пола. Под напольную конструкцию укладывается рубероид, он помогает предупредить гниение пола. Все части, которые выполнены из дерева, обрабатывают антисептиком или пропитками. Древесина должна быть одной породы. Это помогает избежать в будущем перекоса дома. После настилают пол, для этого используют обрезные доски. Далее переходят к сборке каркасных стен.

одноэтажный-каркасный-домКаркас, как правило, собирают на земле, после, уже в готовом виде, устанавливают на фундамент. Монтируется нижняя обвязка из брусьев, имеющих специальные пазы. При этом расстояние должно быть равным 50 см. Для того, чтобы соединить брусья, нужно сделать пазы.

В местах, где будут устанавливаться стойки, монтируют стальные штыри. После происходит сборка основного каркаса, она начинается с установки вертикальных брусьев. И готовая конструкция легко переносится на готовый фундамент.

Брусья устанавливаются в нагели, закрепленными временными укосинами. Оставшиеся промежуточные брусья устанавливаются также. После окончания такого этапа делают верхнюю обвязку. Для данного процесса используют те же брусья, что и для нижней обвязки. В верхней и нижней обвязках все пазы должны быть симметричны относительно друг друга. Верхнюю обвязку крепят с помощью гвоздей.

После сборки каркаса, удаляют временные укосины, заменяя их постоянными. После начинается обшивка стен ЦСП. Далее устанавливают балки перекрытия. Они совпадают с вертикальными балками. Внутри устанавливаются опорные брусья, подпирающие все балки. Их располагают в месте установки межкомнатных перегородок.

одноэтажный-каркасный-дом-укосы-кровляСхема основных элементов

Кровлю также собирают на земле, и готовую конструкцию устанавливают на здание. Края брусьев нужно стыковать с помощью торцевого соединения, расположенных под углом 50 градусов. Стропила также собираются на земле, после переносятся на каркас и скрепляются укосами и гвоздями. Каждые 10 см к стропилам необходимо крепить доски обрешетки. С выступом за крайние стропила на 25 см. На обрешетку кладется рубероид, после этого идет финишная установка кровельного строительного материала.

Особое внимание стоит обратить на выбор кровельного материала. Рекомендуем использовать ондулин вместо распространенной металлочерепицы. Ондулин, по сравнению с прочими кровельными материалами, обладает незначительным весом.

Внешняя и внутренняя отделка дома

При строительстве обязательно нужно сделать гидроизоляцию на этапе черновой стяжки. В будущем на нее установят два слоя пенополистирола – это необходимо для системы теплого пола. После устанавливается система для подогрева всего пола (теплые полы), и уже после заливается чистовая стяжка.

утепление-дома-пенопластом-внешняя-отделкаВнешняя отделка и утепление пенопластом

При утеплении стен, ЦСП защищают пароизоляционной пленкой. Укладывают выбранный утеплительный вариант, и дополнительный пароизоляционный слой. После этого устанавливают цементно-стружечные плиты. С внешней стороны дома стены также утепляются слоем штукатурки. После данного этапа работы, можно сказать, что дом готов.

Подведем итоги, для того, чтобы построить одноэтажный каркасный дом своими руками достаточно обладать начальными знаниями и навыками строительства.

Нужно выбрать подходящий строительный материал, предварительно произведя все необходимые расчеты, заказать определенное количество данного материала и провести окончательную сборку каркасного дома. Стоит отметить, что строительство идет строго поэтапно, как у финских домов, каждая часть дома собирается на земле, и переносится в готовом собранном виде на постройку. Это будет касаться только тех случаев, когда сборка деталей и частей возможна отдельно от строительства основного дома, например, крыша собирается на земле, а уже после переносится на основной каркас.

Одноэтажный каркасный дом: строительство своими руками

В индивидуальном строительстве доля каркасных домов относительно невелика. Тем не менее, эта технология хорошо знакома населению по опыту советского дачного строительства. Работы обычно выполнялись своими руками зачастую силами самого владельца участка, и каркасные садовые домики занимали доминирующее положение относительно иных способов возведения построек.

Содержание статьи

 С точки зрения выбора

Сегодняшнее падение интереса к каркасным технологиям можно объяснить неспособностью застройщиков масштабировать прежний опыт садовых кооперативов на строительство полноценного дома Одноэтажный каркасный домОдноэтажный каркасный домкруглогодичного проживания. Определённый скепсис создаётся и негативными ассоциациями связанными с применением подручных материалов в условиях дефицита стройматериалов.

Проектировщики не могли опереться на советские наработки по каркасному домостроению ввиду их полного отсутствия, что сдерживало и сдерживает адаптацию технологии к современному российскому рынку жилья усадебного типа.

Эти обстоятельства оказывают сдерживающее воздействие на интерес застройщика к каркасным зданиям. В то же время прежний опыт и уверенность в способности выполнить значительную часть работы своими руками, побуждает людей к строительству жилья такой конструкции. Сектор каркасного строительства России находится в развитии, опираясь на проверенные заграничные решения и собственный опыт.

Элементы риска при возведении дома собственными силами

Застройщик, решившийся на строительство каркасного дома своими руками, принимает на себя определённые риски. Каркасный дом требует применения определённых конструктивных решений и соответствующих им материалов. От способности застройщика самостоятельно находить решение этих проблем, зависит успех начинания.

Наименее сложным с точки зрения конструкций и узлов, является одноэтажный каркасный дом. Цена ошибок или нарушения технологии в этом случае будет минимальной, а возможности к исправлению – наибольшими. Одноэтажный дом не нуждается в перекрытии, способном нести большую нагрузку и не имеет второго уровня, что снижает парусность, упрощая придание жёсткости конструкции.

С чего начать?

Начинать нужно с проекта, для каркасного дома он важнее, чем для любого иного. Лучше всего заказать проект у специалистов, умеющих разрабатывать такие здания и имеющих соответствующий опыт. Они смогут адаптировать проверенные решения под доступную упрощённую технологию строительства своими руками, не жертвуя при этПроект домаПроект домаом прочностью и жёсткостью сооружения.

Можно попробовать найти подходящий проект в готовом виде в интернете, но едва ли он будет полон и соответствовать специфическим запросам заказчика. Технология и узлы, применённые в абстрактном проекте, могут оказаться слишком сложными при выполнении своими руками в условиях частной стройки. Несмотря на традиционное маниакальное стремление сэкономить именно на проектных работах, самое умное что можно сделать до начала работ на объекте – это заказать и изготовить хороший, детализованный проект, соответствующий вашим условиям и возможностям.

В нём должны быть отражены:

  • конструкция фундамента;
  • конструкции стен с развёрткой и привязкой всех несущих элементов;
  • материалы, из которых собирается каркас, со всеми размерами и количеством;
  • конструкция узлов с разработанными и рассчитанными элементами креплений;
  • конструкция и способ укладки теплоизоляции с указанием остальных элементов “пирога” — парозащиты, ветрозащиты и отделочных слоёв.

Конструкция кровли и крыши

Невозможно самостоятельно разработать такие конструкции, не будучи профессионалом. Надеяться на собственную способность принимать правильные решения “с колёс”, в процессе выполнения работ своими руками просто глупо и обернётся множеством ошибок.

Нужно учесть и то, что во время разработки проекта удастся определиться не только со строительной частью, но и с системами коммуникации здания. Например, устройство отопления в каркасном здании имеет свои особенности и традиционно совмещается с системой вентиляции, что влияет на строительные решения. С проектом на руках и спецификациями материалов, можно начинать поиски подходящих производителей или продавцов лесоматериалов. Нужно обязательно учитывать проектную влажность древесины и сорт материалов на ту или иную конструкцию, и если возникают сомнения, следует уточнить это у автора проекта.

Фундаменты

Каркасный дом и тем более одноэтажный, совершенно нетребователен к несущей способности фундамента. Фактически фундамент нужен только для того, чтобы предотвратить неравномерную осадку частей дома, что плохо для любого сооружения, но для каркасных, она совершенно недопустима. Поэтому основное требование к фундаменту каркасного дома — это жёсткость контура опирания, на которой монтируются стойки стен.

В зависимости от собственных предпочтений, грунтовых условий, бюджета строительства, выбор может осуществляться среди значительного массива подходящих вариантов, доступных для строительства своими руками. Главное, на что следует обратить внимание, это обеспечение жёсткости основания. Оно может подвергаться вертикальным и горизонтальным смещениям, но только как единое целое.
Смонтированные на нём конструкции будут испытывать нагрузки, сохраняя при этом заданное проектное положение относительно друг друга. Это обеспечит жёсткосОдин из вариантов фундамента для домаОдин из вариантов фундамента для домать и прочность всего каркаса.

    Например, если применив ленточный фундамент с недостаточным армированием, у дома просядет только один угол на пару сантиметров, это приведёт к крайне нежелательным последствиям для всего сооружения, так как деформирует весь каркас с перераспределением нагрузок и изменением жёсткости, в отличие от неприятных, но куда менее опасных трещин в кирпичных или блочных стенах при аналогичных обстоятельствах.

Тип фундамента роли не играет, как и способ организации его жёсткости. Это может быть ленточный, малозаглубленный, плитный и свайный фундамент, изготовленный своими руками из бетона, стали или даже дерева. Можно даже вовсе обойтись без него, поставив раму из армированного бетона или металла на хорошо уплотнённое основание из надёжного материала. Минимальные нагрузки, создаваемые одноэтажным каркасным зданием, позволяют всё это, основным критерием является пространственная жёсткость основания, на котором монтируется каркас.

Стены и крыша

Стойки, раскреплённые распорками и подкосами, составляют каркас здания. Конструкции крыши, вместе с чердачным перекрытием создают своеобразный диск жёсткости в верхней плоскости. Совместно с фундаментом, все эти элементы объединяются в прочную и надёжную конструкцию, части которой не имеют никакой степени свободы для перемещения относительно друг друга.

Каркас одноэтажного дома значительно проще в конструкции и монтаже, чем мансардного, а тем более двухэтажного. Элементы каркаса связываются через узлы, создающие пространственную конструкцию. Они достаточно просты и доступны для сборки своими руками, но оказывают решающее влияние на надёжность и долговечность здания.

Вариант скатной крышиВариант скатной крыши

Типов узловых соединений деревянных элементов, существует очень много. Всё зависит от проектных решений, принятой технологии, навыков исполнителей. В индивидуальном строительстве, нужно избегать конструкций узлов, принятых в индустриальном поточном производстве. Ориентироваться нужно на варианты, не требующие специальной оснастки, шаблонов и кондукторов для монтажа сборочных элементов.

Для основных несущих элементов каркаса нужно использовать только древесину хорошего качества с оптимальной влажностью. Не стоит экономить на этих затратах, так как сам факт строительства каркасного дома своими руками уже является решением, сберегающим значительные суммы. Материал перед использованием нужно обработать антисептиками, предотвращающими биогенное воздействие на древесину.

Элементы крыши и чердачного перекрытия выполняются в одном комплексе работ со стенами. Эти конструкции хоть и очень важные, но относительно менее ответственные, доступ к которым, для инспекции и ремонта во время эксплуатации, будет более открытым. Поэтому при большом желании сэкономить, лучше рисковать с ними, но не со стеновым каркасом.

Теплоизоляция

Выставив в проектное положение и закрепив стойки, прогоны, распорки и прочие части каркаса здания, можно приступать к заполнению стены. В этом типе дома, конструктивная и теплоизоляционная функции полностью разнесены. Каркас выполняет только конструктивную нагрузку, остальное наполнение стены – только теплоизоляционные задачи.

В зависимости от принятого проектного решения, технология наполнения и состав наполнителя может отличаться. В канадской и американской традиции, стены заполняются мягкой минеральной ватой, укладываемой в отсеки, разделяемые верВнутренняя стена одноэтажного каркасного домаВнутренняя стена одноэтажного каркасного доматикальными стойками и поперечными мембранами. При этом объём и вес ваты получается не очень большой и она подвергается наименьшей осадке.
Более поздние решения связаны с относительно жёсткими видами минеральной, каменной ваты и даже плитным утеплителем из пенополистирола, пенополиуретана и тому подобных материалов. В конструкцию утепления, помимо теплоизолятора, входят и другие слои, например, пароизоляция и ветрозащита. Состав теплоизоляционного “пирога”, его толщину, расположение слоёв и саму технологию, нужно продумывать во время проектных работ, выполняя принятые решения на стройплощадке.

Это ещё раз подчёркивает необходимость предварительного проектирования. В здании из газоблоков или кирпича, не нужно ломать голову об устройстве теплоизоляции, а для каркасного здания, это отдельная проблема, которая может быть решена множеством путей, в том числе и крайне неудачными.

На этапе теплоизоляции, как правило, производится внутренняя обшивка каркаса листовыми материалами, создающими плоскости внутренних стен. Обычно для этого применяют фанеру или ориентированную стружечную плиту. Толщина обшивного материала не должна быть слишком малой, так как он придаёт дополнительную прочность и жёсткость каркасу. Точно так же дом может быть обшит снаружи, хотя это необязательно и могут быть приняты иные решения, например, монтаж декоративных панелей или зашивка сайдингом.

Одноэтажные каркасные дома - важно при строительстве. |



Строительство одноэтажных каркасных домов под ключ популярно благодаря относительно несложному технологическому процессу. Дом высотой в один этаж возвести проще, чем два или три этажа. Одноэтажный каркасный дом будет эксплуатироваться многие годы даже с небольшими огрехами строительства. В отличие от двухэтажных зданий, домов с мансардами, к возведению которых выставляются повышенные требования прочности и точности сборки.

Поэтому при отсутствии профессиональных навыков и при наличии желания строить своими руками, лучше выбрать одноэтажный каркасный дом. Рассмотрим подробнее, как строят одноэтажные каркасные дома под ключ недорого? В какой последовательность выполняют работы, и какие особенности учитывают при заливке фундамента, сборке каркаса, кровли и стен?

Одноэтажные постройки под ключ

В первую очередь вы должны взглянуть на одноэтажный каркасный дом, фото и цена демонстрирует их привлекательный внешний вид. При кажущейся простоте строительства каркасных зданий важно понимать, что дом должен получиться прочным, крепким и достаточно тёплым.

Одноэтажные под ключ на фото с проектами.Одноэтажный постройки под ключ.

Поэтому для выполнения различных работ, начиная с заливки фундамента и заканчивая внутренней отделкой, необходимо овладеть специальными строительными навыками: научиться выравнивать, укреплять, навешивать, монтировать стойки и балки, стеновые панели, заделывать стыки и щели.



Технология строительства  финских каркасных одноэтажных домов состоит из последовательных строительных операций:

  • Проектирование.
  • Обустройство фундамента.
  • Сборка каркаса стен и крыши.
  • Навешивание кровли.
  • Сборка стен.
  • Обустройство дверей и окон.
  • Внутренняя отделка помещений.

Одноэтажные каркасные дома под ключ – одни из самых простых строений в сравнении с кладкой кирпича, блоков, литьём бетонных стен, складыванием брёвен.

Проекты одноэтажных домов

По действующему законодательству каждое строение, которое возведено на участке, должно иметь проект. Чтобы построить одноэтажный каркасный дом под ключ, проекты должны содержать информацию из каких материалов собирать каркас, кровлю и стены. В проектных документах описываются материалы и схемы расположения внутренних помещений. В них также указываются оптимальные способы крепления каркасных элементов, количество каркасных стоек, расстояние между ними.



На проекте одноэтажного каркасного дома располагаются комнаты и кухня.Схема одноэтажной постройки.

Все имеющиеся в проекте одноэтажного каркасного дома данные получены путём архитектурных расчётов. Это позволяет сделать строительство одноэтажного дома надёжным и прочным, а результат – гарантированным и долговечным. Более подробную информацию можно узнать на СК Дом Мастеров перейти на сайт.

Поскольку каркасное строительство часто преследует цель экономии денежных средств, то проекты одноэтажных каркасных домов и цены на них, расцениваются как небывалая роскошь. Чаще всего, строят одноэтажные каркасные дома под ключ и цена на них гораздо меньше, когда пользуются готовыми типовыми каркасными решениями, которые «привязывают» к местности. Это даёт возможность пользоваться расчётными данными и строить надёжно, при этом не тратить значительную часть средств на заказ индивидуального проекта.



Выбор проекта

  • Проекты одноэтажных каркасных домов до 100 кв. м. – на данный момент самые популярные. Поэтому и выбор их достаточно велик. Можно подобрать желаемое расположение комнат, материалы для изолирования, наружную обшивку и внутреннюю отделку. Можно выбрать одноэтажный каркасный дом с террасой, или каркасный дом с мансардой. Одноэтажные каркасные дома предоставляют большое разнообразие в выборе стилей и технологий.
  • Выбирая проект, важно ознакомиться с перечнем материалов. Они должны быть доступны для приобретения и строительства в вашем регионе – материалы для силового каркаса, утеплителя, кровли.
  • Чем больше информации будет содержаться в вашем проекте, тем проще будет выполнить работы своими руками.
  • Не выбирайте самые дешёвые проекты. Как правило, они требуют значительных доработок для реального строительства.

На заметку

Одно из важных преимуществ каркасных строений – это возможность любой планировки внутренних помещений. Что подтверждают проекты каркасных одноэтажных домов: фото и цены. Кроме того, каркас даёт возможность менять внутреннюю планировку, передвигать стены уже после окончания строительства.

Фундамент для каркаса

Даже для небольшого одноэтажного дома необходим фундамент. Для одноэтажного каркасного дома он не должен быть большим, глубоким и тяжёлым. Часто для одноэтажного каркасника используют либо плавающую плиту, либо мелкозаглубленную ленту. Свайные опоры, которые также популярны при строительстве каркасных домов, используют либо для больших строений, либо при работе на скальном грунте. Так, свайным фундамент может быть использован, когда надо построить одноэтажный каркасный дачный дом под ключ  на берегу реки.



Плиту или ленту можно залить из бетона, укрепляя его металлической арматурой. Также готовые плиты для фундамента можно заказать на заводе бетонных изделий. Фундаментную ленту – сложить из небольших блоков, заказанных на том же бетонном заводе.

На заметку

Строительство одноэтажного каркасного дома с террасой предполагает закладку фундамента полностью под периметром строения, в том числе, под площадью террасного пола.

Особенности строительства

Перед двухэтажными каркасными строениями преимущество имеет одноэтажный каркасный дом, цена на него гораздо ниже. К тому же, благодаря низкой высоте, они более ветроустойчивы. Для возведения каркаса одноэтажного дома используются менее толстые стойки. А для выполнения работ не сооружают строительные леса и не поднимаются на большую высоту.

Строительство одноэтажного каркасного дома с террасой под ключ на фото.Одноэтажная постройка с террасой.

Также скорость строительства одноэтажного дома выше, чем двухэтажного. Если возвести первый этаж можно за 10 дней, то для строительства второго этажа такой же площади потребуется как минимум вдвое больше времени.



Когда строится одноэтажный каркасный дом своими руками важно учесть следующие особенности:

  • Наиболее оптимальная форма дома – приближена к кубу. В таком строении стоимость квадратного метра жилой площади – минимальна. Поэтому строить одноэтажными лучше дома с относительно небольшой площадью – до 100 квадратных метров.
  • Планировка одноэтажного каркасного дома может быть любой. В нём также будет минимальное количество коридоров. В отличие от двухэтажного строения, в котором расположение комнат на втором этаже должно быть согласовано с первым. А некоторое количество квадратных метров необходимо выделить на расположение межэтажной лестницы и коридора рядом с ней.
  • Прокладывание инженерных коммуникаций на уровне одного этажа не отличается большой сложностью. Даже не имея строительных навыков, можно собрать в стене каркасного дома водопровод и проложить трубы канализации. А также проложить в соответствии с проектом электрический кабель. Что касается водоснабжения второго этажа, то здесь необходимо делать расчёты, правильно выбирать объём труб и напор в системе. Чтобы обеспечить водой верхние этажи.

На заметку

В большинстве случаев двухэтажное строительство оправдано при недостатке площади на участке. Легче, проще и надёжнее купить одноэтажный каркасный дом.

Монтаж перегородок

Одноэтажные каркасные дома под ключ должны быть тёплыми. А внутренние стены и перегородки – теплоизоляционными. Учитывая возможную пустотелость стены, остановимся подробнее на том, почему внутренние простенки заполняют изолятором, несмотря на то, что они расположены внутри дома.

Монтаж перегородок в каркасном доме своими руками на фото.Перегородки в одноэтажном доме.

Главное предназначение внутренних стен – разграничивать соседние комнаты. При этом важно отделить их не только физически, но также обеспечить комфорт пребывания в каждой отдельной комнате. Поэтому к внутренним стенам ставят требования способности изолировать посторонние звуки.

Если в кирпичных строениях толщина стены определяет звуколизоляционные свойства, то в каркасных домах само по себе сечение стены не является важной характеристикой. Важен выбор материала – изолятора, а также его толщины, которая определяет звукоизолирующие свойства.

На заметку

Благодаря пористой структуре, большинство изоляторов имеют теплоизолирующие свойства.

В качестве изолирующих материалов используют вспененные основы с внутренними пустотами. Заполненные воздухом ячейки тормозят распространение звука, останавливают его прохождение сквозь стену. Какие материалы чаще всего используют в качестве изоляторов в простенках каркасного дома:

  • Каменная вата – представляет пористый сжимаемый материал, которым часто утепляют наружные стены каркасного дома. Имеющиеся поры также снижают уровень шума и ограничивают его распространение в соседние помещения. Для простенков и стен лучше использовать плитный вариант ваты, в котором вата не проседает со временем.
  • Пробка техническая или так называемый агломерат – листы или рулоны экологического натурального изолятора, который изготавливают из коры пробкового дуба. В его составе нет синтетических клеящих веществ, поскольку сама кора содержит вещество, являющееся клеем. Материал отличается сотовидной структурой, которая обеспечивает его изолирующие свойства.
  • Вспененный полиэтилен – используются плиты, в которых чередуются слои вспененного материала различной плотности и толщины. Чередование слоёв обеспечивает шумопоглощающий эффект. Одним из видов вспененного полиэтилена является изолон. Этот материал отличается высокой водостойкостью. Его воздушные ячейки изолированы друг от друга.
  • Пенопласты (полистиролы) – самое дешёвое утепление дома. Также используется для звукоизолирования.

Крыша

Крыша одноэтажного каркасного дома – это не только поверхность для защиты от снега и дождя, но также украшение дома, его отличительный внешний вид и стильный декор. В высотных зданиях крыш не видно, поэтому к ним не предъявляются требования наружного декора. А вот для одноэтажных строений крыша создаёт внешний вид и имидж постройки.

Для одноэтажного каркасного дома применяют двухскатную крышу на фото.Двухскатная крыша.

Поскольку крыши любых домов сооружаются на каркасе, то нет каких-либо специфических особенностей, когда возводят дешевый каркасный одноэтажный дом. Важно учесть следующую информацию:

  • Форма крыши одноэтажного каркасного дома может быть одно-, двух-, четырёхскатной – шатровой, вальмовой и полувальмовой. Для строительства своими руками проще использовать одно- и двускатную форму. Односкатная крыша – проще в исполнении. Но она требует специфической планировки. Там, где крыша ниже – должны быть расположены бытовые и подсобные помещения. Там, где крыша выше – жилые комнаты. Поэтому односкатную форму кровли часто используют для небольших каркасных пристроек к деревянному дому.
  • Выбор кровельных материалов должен учитывать небольшой вес стен и сниженный запас прочности фундамента. Поэтому в качестве кровельных листов используют «лёгкие» панели – битумную черепицу, металлопрофиль. Для крыш одноэтажных каркасных домов не используют тяжёлую керамическую черепицу, шифер.
  • В отличие от обычных кирпичных строений, у которых крышу возводят поверх готовых стен, в недорогих каркасных домах применяют другой порядок строительства. Вначале – возводят каркас для стен и кровли, после – навешивают кровельные листы, и только после – собирают готовый пирог стен.
  • Принято считать, что угол наклона кровли не должен быть меньше 12°. При этом на величину угла влияет количество зимних осадков. Чем большие выпадает снега – тем острее должны быть крыши, тем больше необходим угол их наклона.



Стоимость каркасного дома

Внутренняя отделка стен каркасного дома мало чем отличается от отделки других строений. Но по сравнению с другими способами строительства, отделать одноэтажный каркасный дом недорого, цены дают некоторое преимущество. Если для внутренней обшивки использовались гипсовые листы, то внутренняя стена представляет собой плоскость, готовую к финишной отделке без дополнительного выравнивания. Таким образом, каркасное строительство делает ряд технологических операций ненужными, связанных с выравниванием и подготовкой стен, что делает стоимость одноэтажного каркасника в разы ниже конкурентов строительства.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
