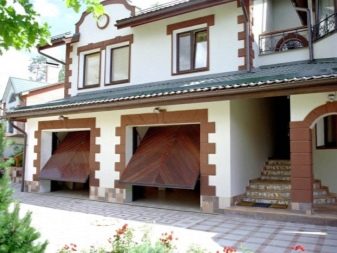

Подъемно-поворотные ворота сегодня стали особенно популярны. Все больше людей выбирают именно их. Они надежно защитят помещение от взлома и при этом не займут много места.

v v

Особенности конструкции

Раньше все ворота были одинаковыми, с большими тяжелыми створками из металла, выкрашенными в неприятные цвета. На сегодняшний день они кардинально изменились в плане конструктивного решения, материалов и внешнего вида. Для того чтобы автомобиль оставался в безопасности и был защищенным, выбирайте гараж с надежными поворотными подъемными воротами. Отличительной чертой от других моделей является их необычная конструкция.

Эти ворота – самый удобный и надежный вид гаражной конструкции, стоящий довольно дорого.

v v

При установке ворот этого типа необходимо соблюсти несколько условий, необходимых для дальнейшей качественной эксплуатации. В первую очередь, это размер проема. Ширина должна быть не больше 5 метров, а высота не менее 2.85 м. Расстояние от стены до края проема для установки направляющих должно составлять не менее 120 мм, от потолка до верхнего края проема 210 мм.

Учитывая габариты транспортного средства, размеры корректируются.

v v

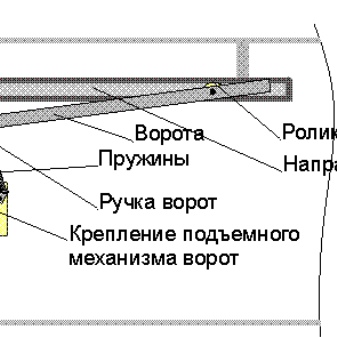

Устроена конструкция достаточно просто. Ворота вращаются вокруг собственной оси, переходя из вертикального положения в горизонтальное и наоборот. Их составляющий элемент – это рама, крепящаяся в проеме помещения или позади него и являющаяся важнейшим элементом для открывания ворот. Изготавливают ее в большинстве случаев из труб с прямоугольным сечением.

v v

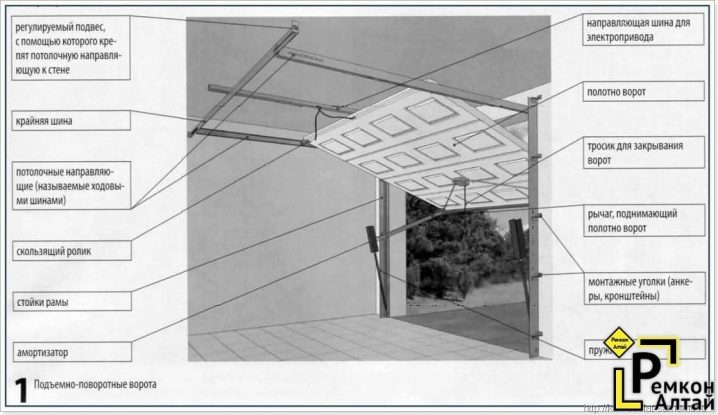

При открытии срабатывают роликовый механизм и рычаги поднятия, которые двигают створку ворот по направляющим и закрепляют под потолком помещения. Низ поднимается кверху, создавая, таким образом, козырек. Во время закрытия ворот, компенсационные пружины сразу же растягиваются, а когда они открыты, то находятся в обычном состоянии.

v

Известно, что изготовить автоматические конструкции можно на заказ. Но, несмотря на трудности в изготовлении, их можно сконструировать самому.

Сложность в изготовлении зависит в большинстве случаев от выбранной вами модели, размеров и ваших навыков работы с чертежами, электрическим инструментами и аппаратом для сварки.

v

Выполняя чертеж изделия, необходимо обозначить на нем основные моменты:

  • величину пристенка;
  • параметры проема;
  • размер основных стоек;
  • места соединения уголков;
  • длину направляющих и шины.
v

При необходимости можно воспользоваться готовыми эскизами данных моделей, выбрав необходимый чертеж. Приступая к работе, предварительно обязательно ознакомьтесь с основным принципом работы, а также спецификой монтажа данной конструкции.

v

Виды

Согласно государственным стандартам и нормам, данная конструкция представлена в трех видах:

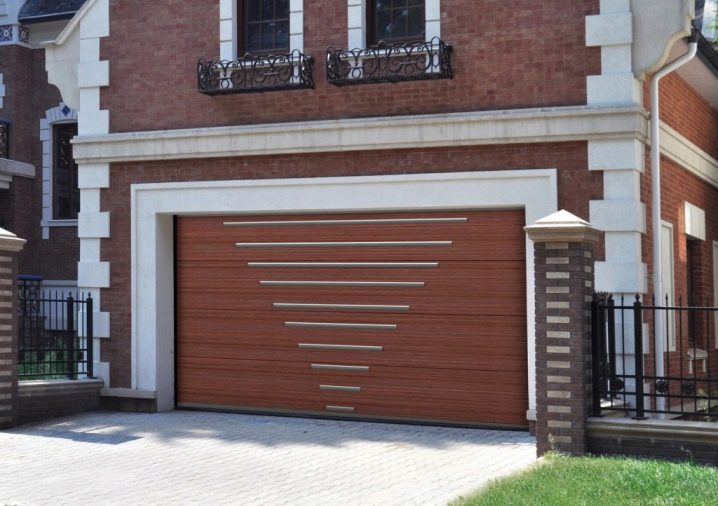

  • Подъемно-секционная конструкция, состоящая не из цельного полотна, а из нескольких секций, которые крепятся между собой петлями. Петель обычно три – по краям и в середине. По бокам ворот находятся направляющие, имеющие выемки, в которые устанавливаются ролики. При открытии секции передвигаются по канавкам в направляющих, друг за другом поднимаются кверху. При открытии таких ворот верхняя панель смещается по отношению к предыдущей, и образуется дуга. Такие ворота имеют хорошую теплоизоляцию, сокращают расстояние для подъезда к гаражу, но имеют сложную недешевую конструкцию. Используются в основном в промышленных зонах.
v v

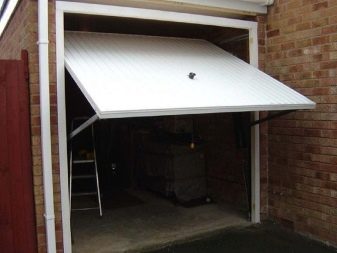

  • Подъемно-поворотная конструкция наиболее оптимальна и удобна в применении, несмотря на свою стоимость. При открытии она ложится горизонтально и немного выступает наружу. Она проста в применении и монтаже. Взломать ее достаточно сложно.
v v
  • Подъемно-вертикальная конструкция обычно используется в промышленных помещениях с большой высотой потолка.

Как сделать своими руками?

Если вы решили изготовить подъемно-поворотные ворота самостоятельно, тогда вам нужно произвести замеры и набросать чертеж, подготовить необходимые для этого подсобные средства и материалы, а именно:

  • возвратные пружины;
  • кронштейны;
  • противовесы;
  • трос;
  • рулетку;
  • уровень;
  • дрель;
  • составляющие для изготовления створки;
  • сварочный аппарат;
  • уголок;
  • отвертки;
  • профильную трубу;
  • швеллер;
  • направляющие полозья;
  • металл для отделки и прочее.

Материалы, необходимые для изготовления подъемно-поворотных ворот своими руками:

  • брус из дерева сечением 100х100 и 120х80 мм;
  • 2 пружины с внутренним диаметром 30 мм;
  • уголки 40х40 и толщиной 4 мм;
  • анкерные болты и саморезы;
  • стальной прут диаметром 8 мм.

Перед установкой конструкции необходимо учесть некоторые нюансы. Иногда установка изделия невозможна, так как крепится оно только в прямоугольные проемы. Высота проема уменьшается при открытых воротах. В случае если створка конструкции обшита цельным полотном, его демонтируют,

меняя всю обшивку целиком.

v

Основные составляющие конструкции:

  • каркас, являющийся главным элементом, на него крепятся все остальные части;
  • створка поворотного типа, которую монтируют в стальную раму;
  • пружина, необходимая для закрывания при ручном управлении;
  • механизм, заставляющий работать створки.
v

Монтаж

Механизм, заставляющий работать створки, лучше всего изготавливать из материалов с легким весом, что сделает нагрузку на изделие более низкой, тем самым продлив его продолжительное использование. Далее выбирается механизм, который применяется для открытия створки. Шарнирно-рычажный является самым распространенным из-за своей простоты, а также надежности. Можно также выбрать механизм на противовесах. Его используют при возведении габаритных тяжелых ворот.

v

К следующим этапам монтажа относятся:

  • Сборка коробки из трех брусьев, скрепленных между собой уголками или металлическими пластинами. Брусья углубляют в пол не менее чем на 2 см.
  • Устанавливаются шарниры. Вверху под крышей устанавливают верхний кронштейн.
  • Изготавливают створки, обрезая металлические уголки до необходимой длины. Из них при помощи сварочного аппарата делают раму, в которую монтируются элементы створки и все закрепляют шурупами.
v
  • Установка рельсов – части изделия, внутрь которой заводят шарнирные ролики. Они должны легко и нормально перемещаться.
  • Для закрепления подъемного механизма предварительно монтируют створки.
  • Крепление шарнирного механизма к створке. Для этого наживляются шарниры. Рычаги должны передвигаться свободно и располагаться параллельно друг другу.
  • Соединение противовесов и пружин, устанавливаемых на направляющем кронштейне. Пружины необходимо крепить слева и справа от створки параллельно.
  • Устанавливаются накладки на торцах изделия.
  • Штукатурят стыки.
  • Монтируют замок. Управлять процессом открытия ворот можно и с помощью пульта.
v v

В качестве финишного покрытия поверхности можно использовать пластик или листы металла.

При установке изделия необходимо:

  • измерить и изготовить раму;
  • измерить диагональ всего проема;
  • элементы каркаса полотна нужно прихватить с помощью сварочного аппарата, чтобы створка легко проходила, а зазоры были минимальными;
  • сварить аппаратом перемычки и все рамы;
  • поставить перемычки;
  • зачистить швы от сварки;
  • с одной стороны наварить металлический лист;
  • пройтись грунтовкой, обезжирить, нанести краску на поверхность створки;
  • отрегулировать пружины и подъемники;
  • установить фурнитуру;
  • прикрепить ручки снизу с обеих сторон;
  • с внутренней стороны изделия разместить щеколды;
  • ворота готовы.
v

Преимущества

Самодельные подъемно-поворотные модели имеют некоторые преимущества перед другими видами ворот. Среди основных:

  • цельное прочное полотно создает надежную защиту от взлома и краж;
  • обладают антикоррозийными свойствами и устойчивостью к другим факторам влияния окружающей среды;
  • благодаря своей конструкции не занимают много места, когда открыты;
  • не требуют отделки различными облицовочными материалами;
v
  • имеется возможность декорирования любыми вставками;
  • открываются вручную и при помощи пульта;
  • возможность установки одинарных и двойных ворот;
  • удобно открываются, поднимаясь вверх, и не занимают много места;
  • обладают хорошей шумоизоляцией;
  • не выходят из строя в мороз и при повышенной влажности.
v

Усиленные подъемно-поворотные ворота являются самыми надежными и внешне напоминают щит. Оригинальный современный внешний вид, оформленный из разнообразных материалов, имеет множество расцветок. Конструкция очень надежна и снести ее можно только спецтехникой.

v

К работе нужно отнестись со всей ответственностью. Изготавливая ворота своими руками, нужно четко следовать инструкциям, тщательно производить расчет и использовать готовые схемы. Даже маленькая ошибка может привести к проблеме в работе механизма.

v

Наглядную инструкцию по изготовлению подъемно-поворотных ворот смотрите далее.

чертежи, размеры и как сделать своими руками

Установка гаражных подъемных ворот обеспечивает долговечность и сохранность автомобиля. Сооружение достаточно удобное и практичное в использовании. Машина, при таком установки такой конструкции, сможет выезжать без препятствий. Ворота не занимают место перед гаражом. Конструкция идеально выполняет поставленную перед ней задачу и функционирует длительное время без перебоев.

Преимущества

В сравнении с другими типами гаражных ворот, подъемные обладают рядом плюсов:

гаражных ворот

  • подобные двери могут быть дополнительно утеплены при помощи пенополистирола;
  • конструкция применяется для одинарных и двойных типов гаражей;
  • возможность установки автоматической системы открытия;
  • сооружение не нуждается в дополнительном месте при открывании – полотно помещается в пространство под потолком;
  • могут использоваться разные виды внешней отделки и декора;
  • автоматической калиткой гараж надежно защищен от взломщиков;
  • при открытии и закрытии створок не возникает шум.

При таком большом списке плюсов отмечают один значимый недостаток – сложность монтажа конструкции.

подобные двери

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

конструкция применяется

Виды подъемных ворот

Для входа в гараж принято сооружать автоматические конструкции следующих видов: секционные, роллетные, подъемно-поворотные или щитовые.

Секционные

Движение полотна обеспечивают пружинный механизм, тросы и барабаны. Предварительно сделанные чертежи конструкции дают возможность правильно рассчитать параметры панелей, которые двигаются благодаря роликам в нужном направлении. Ширина каждой ламели – около 0,5 метров. Детали соединяются при помощи петель.

пружинный механизм

Поворотные

Конструкция состоит из рамы, которая изготовлена из металлического материала, направляющих элементов, противовеса или пружинного функционала. Вертикальный подъем происходит за счет растянутых пружин во встроенном механизме, который можно сделать качественнее благодаря подключению электропривода. Движения осуществляются вследствие нажатия кнопки.

вертикальный подъем

Подготовка к строительству

После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.

Рассчитываем размеры

Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:

  • ширину проема;
  • высоту проема;
  • притолоку;
  • боковину левую;
  • боковину правую;
  • глубину помещения.

рассчитываем размеры

Выбираем материал

Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.

При создании щита для ворот используют бруски дерева с металлической внешней обивкой, цельные листы металла, также допускается применение профиля из стали нужного размера; зазоры зашиваются металлическими элементами.

На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.

основы ворот

Расчет количества материала

Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:

  • размером проема;
  • высотой ворот;
  • фундаментом;
  • зашивкой полотна.

Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:

количества материала

  1. Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
  2. Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
  3. Направляющие элементы составляют 6 метров с параметрами 60х70.

Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.

При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.

машина заезжает

Делаем откидные ворота своими руками

Для того чтобы самостоятельно сделанная автоматическая конструкция функционировала идеально, на первом этапе необходима подготовка инструментов:

  • аппарата для сварки;
  • болгарки;
  • шуруповерта;
  • молотка;
  • уровня;
  • рулетки;
  • карандаша;
  • дрели со сверлами с подходящим диаметром.

Самодельные автоматические ворота выполняются так:

мужчина сварит

  1. Создать на основе бруса из дерева или уголка из металла коробку в проеме, на которую приходится большая часть нагрузки общей системы механизма. Элементы соединяются в форме буквы «П». Деревянный материал скрепляется саморезами, помещаясь в приготовленные заранее закладные из дерева. Уголки крепятся анкерными болтами.
  2. Сконструировать раму для створки. По чертежу нарезается профильная труба нужных размеров. При помощи угольника следует проверить прямые углы при установке. Перед сваркой стыков можно, при необходимости, внести изменения в изделие.
  3. Обработать подготовленный материал болгаркой.
  4. Покрыть раму грунтовкой, окрасить алкидной эмалью, двумя слоями.
  5. Приварить на торцы верхних углов ролики с кронштейнами.
  6. Прикрутить профильный лист к раме при помощи саморезов.
  7. Затем следует установка направляющих для механизма. Предварительно нужно проверить прямые углы.
  8. Установить на время створку в проем, чтобы отметить место крепления автоматики. После снятия створки прикрепить рычаги к торцам.
  9. Прикрепить пружины и урегулировать их функциональность.
  10. Приклеить резиновый уплотнитель с целью герметизации зазоров.
  11. Поставить дверной замок.

После изготовления всех элементов ворота можно утеплить с помощью минераловатных и пенополистирольных плит. Конструкция готова к эксплуатации.

Делаем подъемно поворотные ворота своими руками, мастер класс

Подъемно поворотные ворота удобны в эксплуатации. Это технологичное решение, которое улучшит внешние характеристики гаража. Когда конструкция открыта, она выполняет еще и функцию козырька, что происходит при переходе из вертикального в горизонтальное положение. Но подобные механизмы предлагаются по более высокой стоимости, чем, например, классический вариант (распашные ворота).

Конструкционные особенности

Не все подъемные конструкции функционируют по единому принципу. Для сравнения секционные аналоги также поднимаются, но при этом движутся по Г-образным направляющим, принимая такую же форму, что позволяет экономить пространство внутри помещения.

Подъемно поворотные ворота работают несколько иначе. Чтобы избежать неприятных сюрпризов (недостаточно места для разворота конструкции и пр.), следует более подробно изучить их строение и принцип действия до того, как делать покупку.

Положительные и отрицательные свойства

Одним из плюсов, которые выделяют данный механизм из ряда аналогов, является технологичность, что позволяет обустроить объект в соответствии с веяниями современного времени.

Другие положительные качества:

  • Конструкция оснащена цельным полотном, данное решение повышает уровень надежности и продлевает период эксплуатации;
  • В открытом положении подъемно поворотные ворота не скрадывают свободное пространство;
  • Благодаря тому, что подвижная секция состоит из цельного полотна, она может быть декорирована по собственному усмотрению;
  • При желании конструкция оснащается слоем утеплителя, что дополнительно будет способствовать снижению теплопотерь на объекте.

Так же, как и секционные аналоги, подъемно поворотные гаражные ворота могут управляться вручную или для этой цели используется узел автоматики. К минусам можно отнести необходимость освобождения пространства рядом с проемом, чтобы ничто не мешало перемещению подвижной секции.

А дополнительно механизм таких ворот способствует уменьшению высоты проема. Если же повредить часть полотна, то не будет возможности отремонтировать его по причине того, что секция цельная. С такой точки зрения секционные аналоги превосходят подъемно поворотные конструкции.

Нюансы устройства

Основные узлы: механизм, обеспечивающий перемещение полотна; створка на каркасе; узел управления, который отличается по строению в зависимости от типа системы. Например, основной элемент автоматики – привод, дополнительно к которому устанавливается направляющая шина.

В закрытом положении секция располагается на стойках, ее подъем обеспечивает рычаг, а закрывается конструкция посредством возвратных пружин. Переход полотна в горизонтальное положение осуществляется посредством роликов.

Схематично такие ворота выглядят следующим образом:

Механизм, который обеспечивает разворот полотна, может быть двух видов: шарнирно-рычажковый; на противовесах. Первый из вариантов более популярен, так как отличается надежностью и простотой эксплуатации. А механизм на противовесах принято использовать для более массивных конструкций.

На чертеже показаны все элементы крепления для установки ворот

Что потребуется для работы

Чтобы собрать ворота, используют следующие элементы: прут из стали; кронштейны; металлические штыри; деревянные бруски. Также подготавливают уголки, они будут служить основой для рамы и отдельно для направляющих. Нужно приобрести уплотнитель, возвратные пружины.

Полотно секции обычно собирают из сэндвич-панелей, а также его можно сделать из дерева и металла. Если необходимо, створка утепляется. Если ворота будут управляться в автоматическом режиме, нужно приобрести еще и привод.

Инструменты:

  • Cварочный аппарат;
  • Болгарка;
  • Набор гаечных ключей, отверток;
  • Электродрель, комплект сверл для работы по металлу;
  • Молоток;
  • Строительный уровень.

Разметка материала и деталей производится с помощью рулетки и карандаша.

Процесс установки

Поворотные ворота своими руками сначала собирают, а затем уже монтируют, придерживаясь следующей последовательности: готовится рама, крепятся ролики, создается самостоятельно или подбирается уже готовое полотно секции; производится установка вспомогательных деталей; монтируется механизм управления.

Как сделать раму?

Крепление подвижной створки производится в проеме гаража посредством коробки. Чтобы ее изготовить, задействуют деревянные брусья. Крепятся они с помощью металлических угольников/пластин. Для упрочнения конструкции брусья заглубляют в стяжку пола на несколько сантиметров. Крепление короба осуществляется посредством анкеров по всему периметру.

Собираем раму полотна ворот и обшиваем щитом, снаружи покрываем листовым железом;

Установка роликов

Предварительно выполняется монтаж верхних кронштейнов и направляющих. Первые из названных элементов располагаются немного дальше, чтобы обеспечить беспрепятственное перемещение створки.

Шарнирный узел снизу изготавливается из уголка с отверстием (0,85 см) и приваривается к раме между нижним ребром и серединой отверстия для рычага подъема на 12 см.

Крепятся кронштейны к направляющим. На этом этапе нужно установить ролики. Снизу поддержку створки обеспечивает пружинный механизм. Он включает в себя кронштейн, регулятор напряжения пружины, регулировочную пластину.

Изготовление подвижной секции

Подготавливается каркас, для чего используют металлический уголок. Ширина и высота рамы изменяется в зависимости от габаритов проема. Для жесткости нужно обязательно предусмотреть поперечины. Внутрь створки закладывается дерево и утеплитель по необходимости. Снаружи конструкция обшивается листовым металлом.

В качестве полотна можно использовать щит из досок, оббитый металлом, цельное стальное полотно или сэндвич-панель.

При желании полотно закрывается пластиковыми панелями. При выборе теплоизоляционных материалов рекомендуется учитывать их толщину, чтобы утеплитель разместился в щите, не выступая за его пределы. Исходя из этого, будет лучше, если использовать теплоизоляцию в форме листов, плит или матов.

Монтаж вспомогательных элементов

По окончании установки щита, можно начинать монтаж замков, для которых необходимо заранее предусмотреть место еще на этапе создания створки. Также крепится ручка, с помощью которой осуществляется открывание ворот, а еще фиксаторы (щеколды). Ручка снаружи и внутри должна располагаться ближе к основанию конструкции, что упростит эксплуатацию. Задвижки также крепятся изнутри помещения.
Монтаж узла автоматики

Любые виды подъемных ворот могут быть оснащены приводом: секционные, подъемно поворотные и пр. Комплектация этого узла определяется производителем. При желании вполне реально сделать подвижную секцию на дистанционном управлении. Монтаж выполняется в соответствии с прилагаемой инструкцией, так что сложностей при установке возникнуть не должно.

Выбор привода осуществляется на основании информации о массе конструкции. Чем она крупнее, тем более мощный подбирается механизм автоматики. Таким образом, любой вид подъемных ворот (секционные, поворотные и т. д.) под силу собрать самостоятельно.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

Ворота гаражные подъемные своими руками чертежи, видео

Для обеспечения продолжительной сохранности автомобиля его нужно хранить в месте, которое защитит от воздействия дождя, мороза и др. Но атмосферные явления не самое страшное, что может навредить машине, поэтому следует обустраивать гаражи с надежными воротами. Хорошо подходят для такой задачи, а также отличаются необычностью конструкции, поворотные подъемные ворота. Дальше рассмотрим особенности их конструкции, чертежи и последовательность изготовления своими руками.

Преимущества, недостатки и сложность самостоятельного создания подъемно-поворотных ворот

К достоинствам таких конструкций можно отнести:

  • Их сложно взломать.
  • Открываются без необходимости прикладывать усилия.
  • При правильной технологии создания отличаются долговечностью.
  • Сохраняют внутреннюю площадь.
  • Можно устанавливать в различных гаражных проемах.



Недостатки:

  • Сложность выполнения работы.
  • Механические составляющие конструкции могут быть перегружены.
  • Высокая теплопроводность.

Невзирая на необходимость иметь базовые навыки обращения со сварочным аппаратом, а также некоторыми другими инструментами, изготовить поворотные подъемные ворота сможет своими руками почти каждый. В процессе работы нужно использовать правильные чертежи и выполнять работу в точности с указанными данными.

Как устроена конструкция?

 Особенности каркаса





Перечень основных частей поворотных подъемных ворот:

  • Каркас – основная часть всей конструкции, на которую закрепляются остальные элементы.
  • Створка поворотного типа, вмонтированная в раму из стали.
  • Возвратной пружины – нужна для закрытия в ручном режиме.
  • Механизм движения створки.

Для створки лучше использовать материалы с небольшими показателями веса – это снизит уровень нагрузки на конструкцию, что обеспечит ее продолжительное и безотказное функционирование.

Основные элементы конструкции



При изготовлении каркаса ворот своими руками нужно руководствоваться размерами гаражного проема. В качестве материала створок оптимально выбрать дощатые щиты или стеновые панели (применяют для отделки сооружений). При необходимости утепления лучше использовать невоспламеняемые материалы.



Особенно важно перед изготовлением своими руками определиться с видом механизма, который будет передвигать створку с одного положения в другое. Он может быть в виде:

  • Шарнирно-рычажной конструкции, основанной на движущихся шарнирах по направляющих, задача которых – осуществлять движение 2-х рычагов в конкретных направлениях.
  • Противовесов, перемещающих створку с помощью блочной системы.

Второй вариант более прост в изготовлении своими руками, но он подразумевает необходимость большего количества материалов для создания.

Что нужно для самостоятельного изготовления?

 Пример подробного чертежа



Чтобы сделать самодельные поворотные ворота подъемного типа нужно подготовить:

  • Сварочный аппарат (без его присутствия сбор остальных пунктов списка нерационален).
  • Дрель.
  • Гаечные ключи.
  • Рулетка.
  • Отвертки.
  • Уровень.
  • Материал для создания шарниров и направляющих составляющих – швеллер или уголок.
  • Возвратные пружины.
  • Уголки.
  • Кронштейны.
  • Противовесы.
  • Направляющие полозья.
  • Трос.
  • Выбранные элементы для создания створки.
  • Сталь для отделки.
  • Профильная труба.

 Пример конструкции с автоматизацией

Конкретные данные о количестве материалов, их размерах и параметрах нужно брать из конкретного чертежа, выбранного или созданного для определенного гаража.



Последовательность проведения работы по создании подъемных гаражных ворот своими руками

Пример выполнения с чертежом





  1. Сборка коробки. Она имеет вид П-образной конструкции, сооруженной из 3 брусьев, заглубленных в массу стяжки железобетонной конструкции пола. Углубленность должна быть не меньше 2 см. Для закрепления горизонтального бруса используют пластины или угольники.
  2. Установка шарниров. Верхний кронштейн монтируют под потолком сооружения. Для предотвращения заклиниваний в процессе эксплуатации нужно убедиться, что после установки кронштейна его перемещение по створке полностью свободное.
  3. Изготовление створки. Стальные уголки обрезаются до нужной длины и из них сваривают раму. Когда она готова и соответствие проему проверено, в раму устанавливаются элементы створки и закрепляются саморезами. Как правило, на этом этапе сразу проводится утепление. Дальше нужно установить резиновые уплотнители.
  4. Монтаж рельсов. Так называется часть конструкции, в которую заводятся ролики шарниров. Месторасположение направляющих может быть выбрано в зависимости от особенностей определенного гаража: по бокам от верхнего кронштейна или прямо под потолком. После установки ролики должны перемещаться свободно и плавно.
  5. Предварительный монтаж створки. Это необходимо для того, чтобы обозначить места фиксации механизма подъема в створке.
  6. Укрепление шарнирного механизма к створке. Для начала нужно просто наживить шарниры и убедиться, что рычаги при движении подъемных ворот передвигаются свободно. Если это не так – проверяют их правильное расположение (они должны быть установлены параллельно друг к другу).
  7. Монтаж противовесов или пружин. Их устанавливают на направляющий кронштейн. Пружины следует устанавливать справа и слева от створки. Они также должны располагаться параллельно. Пружины возвратного типа обязаны обеспечивать полное закрытие гаража. Если их характеристик для этого не хватает, то экспериментируют с массой противовесов.
  8. Установка накладок из стали. Их крепят на торцах конструкции с помощью саморезов.
  9. Оштукатуривание стыков. Для выполнения этого этапа своими руками можно использовать обычный цементный раствор.
  10. 10. Монтаж замка.



Выполняя работу собственными руками нужно убедиться, что она выполняется в точном соответствии выбранному или созданному чертежу. К каждому процессу нужно отнестись со всей ответственностью – небольшая ошибка может стать причиной проблем с работой механизма. Если нет полной уверенности в правильности выполнения работы – лучше ознакомьтесь со специальной документацией или попросите совета у профессионала, который поможет сориентироваться в конкретном случае.

Подъемные гаражные ворота своими руками

На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё — это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, и вооружившись нужным инструментом и чертежами сделать их своими руками.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

  • Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
  • Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
  • Может использоваться любая внешняя отделка и декорирование.
  • Полотно ворот можно дополнительно утеплять пенополистиролом.
  • Есть возможность поставить оборудование для автоматического открытия.
  • Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

  • Установка возможна только в прямоугольные проёмы.
  • Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
  • При открытом положении ворот уменьшается высота проёма.
  • Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
  • Некоторая сложность монтажа.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работыСхема работы

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

  1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
  2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.
Схема воротСхема ворот

Схема подъёмных ворот

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

ЧертёжЧертёж

Чертёж подъёмных ворот

Чертёж рамы, размеры нужно проставить под свои габариты ворот.

РамаРама

Чертёж рамы

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м3.

Инструменты

Для работы должны быть под рукой следующие инструменты:

  • болгарка;
  • сварочный аппарат;
  • рулетка, карандаш;
  • молоток;
  • шуруповёрт, отвёртка;
  • дрель, свёрла;
  • набор гаечных ключей;
  • уровень.

Пошаговая инструкция изготовления

  1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
  2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.Сварка рамыСварка рамы

    Сварка стыков элементов рамы

  3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

  4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
  5. Привариваем к верхним углам в торец, кронштейны с роликами.
  6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
  7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
  8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.Проверка работы воротПроверка работы ворот

    Проверка правильности работы ворот

  9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.Монтаж воротМонтаж ворот

    Монтирование створки ворот

  10. Установка и регулировка пружин на свои местах и проверка функциональности.
  11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
  12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление воротУтепление ворот

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот. Также периодически уделяйте внимание смазке рычажной системы и опорных роликов.

Видео: самодельные откидные гаражные ворота

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

нюансы в монтаже поворотных и секционных ворот

Гаражные ворота эволюционируют: привычные распашные уступили место откатным, а откатные — подъемным. Последний вариант справедливо считается более надежным: взломать подъемные ворота сложно.

Кроме того, ворота подъемного типа не занимают место перед гаражом, значит, маневрировать при заезде в гараж можно свободнее. Гаражные ворота подъемные своими руками установить несложно при наличии инструментов и помощников.

Типы подъемных ворот

Существует два вида подъемных ворот:

  • Поворотные
  • Секционные

Подъемно-поворотные ворота устраиваются в случаях, если:

  • У гаражного проема притолока расположена слишком низко (либо отсутствует вовсе)
  • Есть необходимость придать конструкции ворот повышенную прочность
  • Предъявляются высокие требования дизайну ворот



Секционные ворота можно установить в том случае, если в гараже есть место для перехода конструкции из вертикального положения в горизонтальное под потолком. Они так же, как и поворотные, монтируются с внутренней стороны проема. Полотнище ворот состоит из нескольких секций, закрепленных относительно друг друга подвижно. Во время открывания секции поднимаются вверх по направляющим, закрепленным на стенах и потолке гаража.

Изготовление подъемно-поворотных ворот

Начинаем с разработки чертежа подъемных ворот своими руками. Он будет выглядеть примерно как на следующем рисунке.

Расчеты размеров поворотных ворот

Прежде чем взять в руки карандаш и линейку, выполните обмерные работы. Вам необходимо замерить:

  • Высоту проема H
  • Ширину проема B
  • Высоту притолоки h (расстояние от верха проема до линии примыкания потолка к стене)
  • Расстояние от проема до боковой стены (четверть левая b1 и четверть правая b2)
  • Глубину гаража L

Подготовив чертеж, можно приступать к изготовлению рамы. Если у вас есть старые ворота, можете использовать раму от них. А можете изготовить ее из деревянных брусьев. Неважно, какой вариант вы выберете, конечный результат вашей работы должен выглядеть как на следующем рисунке.

Схема крепления ворот

Обозначения:

  • 1 — брус направляющих рельсов горизонтальный
  • 2 — рельс направляющий
  • 3 — брус коробки ворот горизонтальный
  • 4 — стойка коробки вертикальная
  • 5 — рама створки ворот
  • 6 — кронштейн для крепления пружины
  • 7 — уголок шарнира
  • 8 — пружина
  • 9 — рычаг механизма подъема
  • 10 — кронштейн рычага

Для изготовления деревянной коробки вам потребуется:

  • Брус длиной 2,3 м. сечением 120х80 мм — 2 шт.
  • Брус длиной 2,75 м. того же сечения — 1 шт.

Между собой бруски скрепляются металлическими уголками (либо пластинами).

Раму для полотнища ворот можно сварить из уголка 35х35 мм. Изнутри ее можно обшить доской, а снаружи — стальным листом. Размер рамы зависит от габаритов проема вашего гаража. Стандартное полотнище – 2,5х2,1 метра.

Опору пружины (кронштейн) изготавливают из швеллера №8 . Длина кронштейна — 70 мм.

Направляющий рельс можно сварить из пары уголков 40х40 мм. Длина рельса должна равняться ширине полотнища ворот. На одном конце рельса приварена пластина для его крепления к горизонтальному брусу коробки. На расстоянии 12 сантиметров от другого конца приваривается кусок швеллера длиной 100 мм (нижняя полка швеллера вплотную примыкает к нижней плоскости рельса). Через верхнюю полку швеллера рельс крепится к потолочному брусу при помощи болтового соединения.

Для изготовления шарнирного узла возьмите уголок, просверлите в нем отверстие диаметром 9 мм. Приварите его к раме, а к рычагу приварите пластину с таким же отверстием. Размеры пластины — 50х40х5 мм.

Мы дали описание основных работ. Они несложные, но одному работать неудобно: лучше пригласите помощника.

Установка секционных ворот

Секционные ворота своими руками не стоит изготавливать с нуля, поскольку они имеют сложную конструкцию. А вот установить ворота заводского производства самостоятельно домашнему мастеру вполне по силам. Надо только придерживаться некоторых правил:

  • При монтаже не менять заводские расходные материалы на более дешевые сомнительного качества
  • Монтаж ворот производить только по оригинальным чертежам изготовителя
  • Максимально точно размещать все детали конструкции

Установка секционных ворот состоит из нескольких важных этапов.


Первым делом следует подготовить проем согласно требованиям производителей секционных ворот. А они обещают безотказную работу своей продукции, если притолока и заплечники проема находятся строго в одной плоскости, а его вертикали и горизонтали не были перекошены и составляли правильный прямоугольник. Проконтролировать перпендикулярность и параллельность можно при помощи уровня измерительного.

Обязательно проверьте, уместится ли полотнище внутри гаража при полном открытии проема. Это, кстати, надо проверять на стадии выбора конструкции.

Минимальная глубина гаража должна равняться высоте ворот с припуском 500 мм — если вы не предполагаете автоматизировать конструкцию. Если же автоматика будет задействована, то к высоте ворот надо прибавить 1000 мм.

Учтите, что на потолок и притолоку лягут основные нагрузки от веса ворот. Они должны быть выполнены из прочных строительных материалов. То же самое относится и к заплечникам, так как к ним будут крепиться направляющие ворот.

Если Вы хорошо разбираетесь в электрооборудовании, то автоматические ворота своими руками сотворить не составит труда. Для тех, у кого нет гаража на участке, будет здесь полезно узнать о монтаже раздвижных ворот своими руками, причем с автоматическим приводом.

Подготовив должным образом проем, можно приступать к разметке крепления и монтажу направляющих элементов.

Соберите секции в единое полотно, начиная с нижней панели. Работу выполняйте аккуратно, не допуская перекосов или зазоров между отдельными частями ворот. Здесь не допускается никаких заполнений монтажной пеной, или дощечками.

Любое отклонение от требований инструкции относительно точности сборки негативно скажется на работе ворот.

Установив полотно на место, отрегулируйте плотность его прилегания при помощи регулировочных кронштейнов.

Обычно в комплекте подъемно-секционных ворот имеются уплотнители из резины и полимерного каучука. Резиновый уплотнитель устанавливается на той части полотнища, которая соприкасается с полом, а каучуковый — по верху и боковым сторонам.

По окончании монтажа закрепляются ручки, замки, засовы, прочие аксессуары и система автоматизации.

Таким образом, установка своими руками подъемно-поворотных ворот и подъемно-секционных ворот различная. Выбор зависит от вашего желания и габаритов гаража.

Видео установки подъемных ворот своими руками

На видео вы можете понаблюдать за процессом изготовления и монтажа поворотно-подъемных ворот своими руками.

Подробная видео-инструкция (схема) по монтажу секционно-подъемных ворот своими руками.

расчет схемы и чертежи необходимые, чтобы создать самодельные ограждения, какие подъемники при этом нужны и примеры готовых конструкций

Достаточно практичной, надежной и удобной гаражной конструкцией ограждения называют подъемно-поворотные ворота. Открываясь, такая воротная установка принимает горизонтальное расположение с выдвижением чуть вперед, образуя как бы маленький навес над выездом.

Основные характеристики

Подъемно-поворотную установку отличают очевидные преимущества, которых нет у других видов воротных установок:

  • прочность целого полотна обеспечит надежность, защитит от нежелательных взломов, предотвратит постороннее проникновение;
  • если при сборке воротной конструкции соблюдать существующие технологические рекомендации, поверхность конструкции будет длительное время обладать стойкостью к появлению коррозии;
  • такие ворота не потребуют отдельного свободного места при открывании;
  • отрытые ворота не занимают полезного пространства;
  • гаражную установку оформляют различной отделкой, декорируют всевозможными панелями, разбавляя вставками;
  • гаражные ворота утепляют пенополистиролом – это дает возможность утеплить бокс и предотвратить тем самым появление конденсата;
  • конструкцию можно открывать вручную либо автоматически, оборудовав створки автоматизированной системой открывания;
  • устанавливают подобные конструкции и в двойных гаражах, и одинарных.

Подъемно-поворотные воротные системы обладают и недостатками. Связаны они с существованием ограничений, отдельными особенностями установки:

  • воротная конструкция устанавливается лишь в гаражный проем прямоугольного вида;
  • открытые ворота уменьшают высоту гаражного проема;
  • цельность полотен не даст осуществить ремонт маленьких индивидуальных участков – с появлением дефектов потребуется полностью заменить этот элемент;
  • ворота необходимо оборудовать пружинным механизмом. Данная механическая установка обычно рассчитана только на определенный вес ворот. Следовательно, приходится принимать в расчет тяжесть утеплителя во время обустройства теплоизоляции. Утепленные ворота прибавляют в весе, соответственно понадобиться установка противовесов;
  • между полотном и самой рамой могут появиться расщелины. Благодаря резиновому уплотнителю эти щели можно заблокировать.

Данную конструкцию рекомендовано выбирать для гаражей без отопления.

Принцип действия

По своему устройству подъемно-поворотные или щитовые ворота достаточно простые. Всю конструкцию составляет рама, само полотнище, направляющие, благодаря коим ворота могут поворачиваться, занимая при этом вертикальное и горизонтальное положение.

Основой всей системы считается стальная сваренная рама. Ее устанавливают в гаражном проеме для передвижения воротной установки. При производстве такой рамы понадобятся трубы с прямоугольным сечением.

При открывании задействуется роликовое механическое приспособление и усиленные подъемники – рычажки, благодаря чему воротная створка двигается по направляющей, фиксируясь под гаражной крышей. Образуется своеобразный навес. При закрывании компенсационные пружинки растягиваются и, наоборот, при открывании остаются свободными.

Существует два вида механизма для открывания:

  • Устройство на противовесах. Данный тип механического приспособления состоит из мощного троса, закрепленного к сваренной раме в нижнем углу. Трос проходит сквозь блоки и противовесы, устанавливаемые на лебедке. Это устройство рекомендуют использовать при сборке массивных тяжелых воротных конструкций.
  • Шарнирно-рычажной. Этот механизм очень прост. Может быть поэтому он так популярен. Надежность механизма в обеспечении простейших передвижений, предотвращающих блокирование устройства.

Непременным требованием при установке такого механизма считается тщательно продуманная регулировка для натяжения пружинок, высокоточное монтирование направляющих.

Управлять щитовыми воротами можно вручную либо с применением электропривода, то есть автоматизировать процесс управления.

Подбор стройматериалов

Подбирать стройматериалы для производства подъемно-поворотной воротной установки своими руками нужно исходя из используемого механического устройства и полотна.

Чтоб изготовить простейшую конструкцию понадобятся:

  • деревянные брусья используют при сборке коробки. Сечение – 12х8, потолочных – 10х10;
  • железный штырь;
  • уголки необходимые при производстве рамы – изделие размером – 3,5х3,5х0,4. При производстве рельс нужны уголки – 4х4х0,4 см;
  • швеллерный кронштейн – 8х4, 3х0,5;
  • пружинка с 3-сантиметровым диаметром внутреннего отверстия;
  • железный прут, используемый при сборке регулятора напряжения с сечением – 0,8;
  • электропривод – необходим при обустройстве автоматизированной системы;
  • само полотно.

Створки ворот, кстати, бывают как сразу цельными, так и изготовленными из сендвич-панелей. В качестве полотна может применяться обычный щит, собранный самостоятельно из простых досок или оббитый листовым металлом.

При сборке полотна такой самодельный дощатый щит станет наилучшим решением. Сделать его не сложно своими руками, главное оббить его оцинкованным металлом, а после покрыть особым защитным составом.

Пенополистирол либо пенопласт можно применить как теплоизоляционный материал. Для усовершенствования внешних параметров лучше облицовывать готовое изделие пластиком, можно использовать и деревянные панели.

Инструменты

При производстве ворот понадобятся инструменты:

  • отвертки и молоток;
  • сверла и дрель;
  • уровень, карандаш;
  • сварочный аппарат;
  • болгарка и гаечные ключи.

Установка

Первоначальным этапом монтирования воротной установки считается проектирование будущей конструкции. Нужно снять размеры с проема и составить эскиз либо взять уже подготовленный чертеж с расчетами и схемами.

Далее необходимо приобрести стройматериалы и найти инструменты, чтобы приступить непосредственно к изготовке воротной конструкции:

  • Собирают коробку из отдельных брусков, скрепляемых меж собой железными пластинками либо уголками.
  • Коробка фиксируется непосредственно в самом проеме, закрепляется штырями, низ коробки приблизительно на 2-3 см заглубляют в пол.
  • Собирают полотно створки. Рама покрывается щитом, а после закрывается листами металла.
  • Опору механического устройства изготавливают из уголка. Два отверстия диаметром – 1 см просверливают в полке. Такие отверстия нужны при фиксировании механического приспособления к опорным стойкам. В следующей полке сверлят 3 отверстия, они нужны при установке пружинного кронштейна. Закрепленный к полке кронштейн послужит опорой пружинам.
  • Установленный кронштейн вместе с пружинкой соединяют регулировочной пластинкой, такую пластину производят из металлической полосы. Крайние веточки пружинки применяют как зацеп, внизу присоединяют регулятор натяжения. Кольцо получится с одного края, с другого нужно нарезать резьбу.
  • Шарнирный узел внизу изготавливают из уголка, в котором должно быть 0,85-сантиметровое отверстие. Приваривается уголок к раме на расстоянии меж ребром и центром отверстия. Такой тип отверстия понадобиться для сборки рычага подъемного механического устройства.
  • Пластину, в которой есть нужное отверстие для сборки регулятора натяжения, приваривают к торцевой части рычага.
  • Для передвижения щита нужно изготовить рельсы. Края двух составленных уголков приваривают так, чтоб пространство внутри меж пиками вершин составило 5 см.
  • Край этой рельсы приваривают к железной пластинке с высверленными отверстиями. Промежуток в 8 см оставляют между осевой линией и самой нижней частью поперечны. Куски швеллера приваривают по краям рельсов на 15-сантиметровом расстоянии. Болтом швеллер крепят к брусу на потолке.

Готовую установку красят, придавая эстетический вид. Непосредственно перед сборкой конструкции лучше окрасить все труднодоступные участки.

Есть несколько рекомендаций, которых стоит придерживаться при обустройстве подъемно-поворотных конструкций:

  • рекомендовано применять сварку для качественной надежной сборки деталей. Так можно понизить надобность в крепежах, высверливании лишних отверстий;
  • высота гаражных ворот не может быть менее 2,2 м;
  • барабан лучше расположить сзади при достаточно низком подъеме;
  • у нижнего профиля гаражного полотна должно быть наличие паза, куда устанавливают уплотнитель;
  • основным параметром считается масса полотна, приемлемый вес составит 100 кг;
  • реверсную самоблокирующуюся лебедку можно устанавливать как привод;
  • для установки автоматики лучше использовать автомобильную сигнализацию.

Для удобной эксплуатации щит изготавливают из полупрозрачных облицовочных материалов. Подъемно-поворотные ворота оснащают системой безопасности, а также необходимым стопорным устройством. Это поможет защитить гараж от взломов и защемления.

О том, как сделать подъёмно-поворотные ворота своими руками, смотрите в следующем видео.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
