Электропроводка в частном доме своими руками

Статистика неумолима – порядка двух третей всех пожаров в коттеджах происходит из-за проблем во внутридомовой электрической сети. Внимание электропроводке в частном доме надо уделять повышенное. Она должна быть всегда исправной и изначально правильно спроектированной. Монтаж ее вполне можно выполнить самому. Главное грамотно спланировать разводку проводов еще на стадии проектирования дома и смонтировать их до начала внутренней отделки комнат.

Содержание

  1. Монтаж электропроводки своими руками
  2. Пошаговая инструкция
  • Проверка и ввод в эксплуатацию
  • Заключение
  • Монтаж электропроводки своими руками

    Прокладку электрических проводов принято начинать сразу после возведения стен и крыши. Для этого можно вызвать электрика либо все сделать самостоятельно. Если понятие «электричество» не является чем-то страшным и непонятным, то второй вариант позволит немного сэкономить на строительстве своего дома. Надо лишь обладать элементарными навыками обращения с перфоратором, пассатижами и отверткой, а также не забывать о должных мерах безопасности.

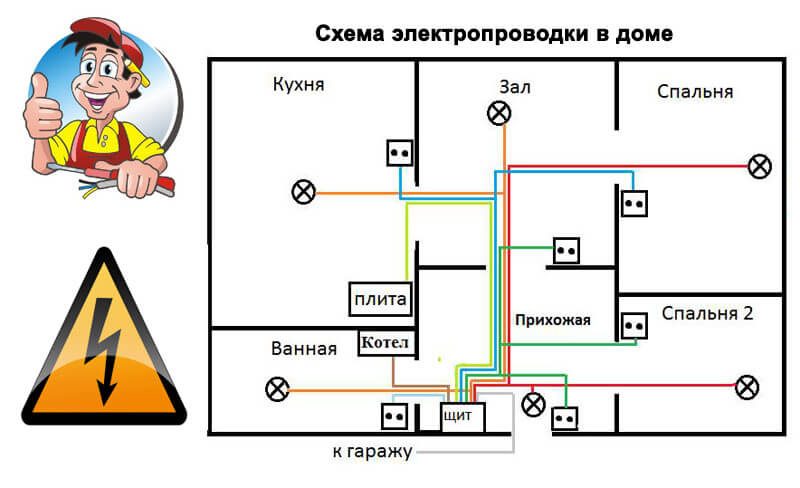

    Схема проводки для частного дома

    Типичная схема проводки для частного дома

    Однако если есть сомнения в собственной компетенции в данном вопросе, то монтаж домашней электрической проводки лучше доверить профессионалу. Цена ошибки здесь слишком высока, возникший от короткого замыкания пожар в состоянии уничтожить весь коттедж. Прокладывать электропроводку своими руками следует только при четкой уверенности в собственных силах и познаниях. При этом все схемы разводки и выбранные провода должны соответствовать нормам и правилам электромонтажа.

    Пошаговая инструкция

    Общий порядок монтажа электропроводки в доме предполагает:

    • создание плана укладки проводов и расположения в комнатах электроустановочных изделий;
    • прокладку электропроводов в стенах и перекрытиях или на них;
    • установку щита, распределительных коробок и розеток с выключателями;
    • коммутацию всего этого в единую внутридомовую электросеть;
    • проверку работоспособности созданной системы и ввод ее в эксплуатацию.

    Критично сложного здесь ничего нет. Главное выбрать правильные провода, чтобы они без проблем выдерживали нагрузку, не забыть установить устройства защиты и все внимательно соединить в единое целое.

    Разметка схемы

    Прежде чем начинать прокладывать электропровода, необходимо произвести разметку их разводки на стенах. Это нужно для точного понимания объема монтажных работ. Плюс сразу будут видны “узкие” места пересечения электропроводки и иных инженерных систем. Например, если рядом с кабелем оказывается водопроводная труба, то что-то надо сместить в сторону. Допускать соприкосновения, пусть даже потенциального в будущем, воды и электричества нельзя никак.

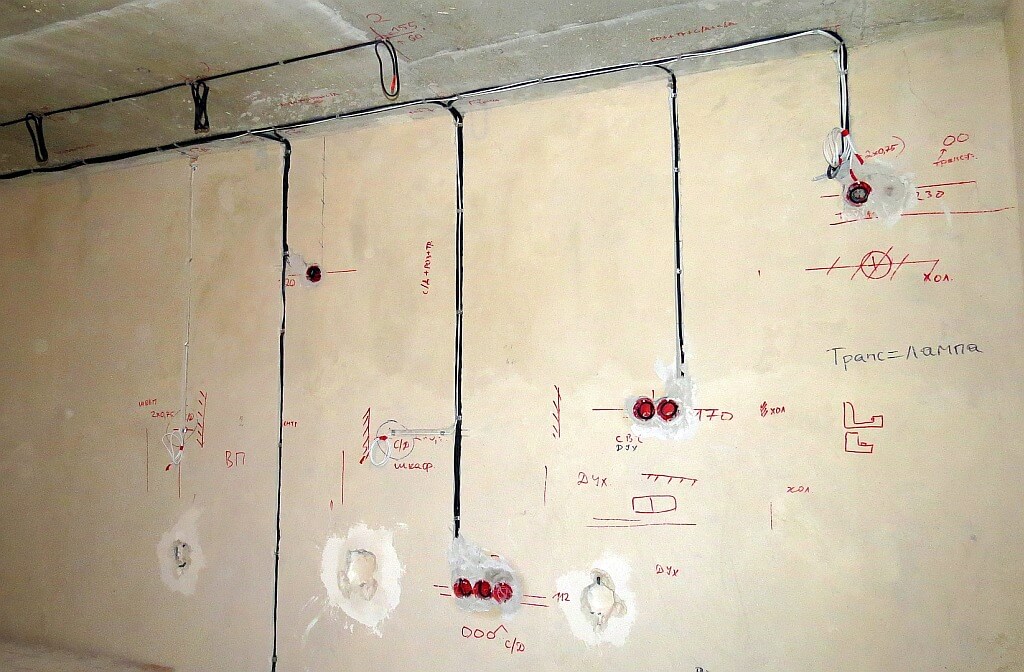

    разметка электропроводки

    Делая разметку для электропроводки, нужно учитывать наличие обогревательных приборов, высоту потолка, расположение окон или дверей

    По негласным правилам при разметке электрической проводки все линии делаются строго вертикальными либо горизонтальными. Это снижает риск повреждения электропроводов при дальнейшей отделке и облегчает их поиск потом при ремонте.

    Работы со стенами

    После выполнения разметки можно приступать к сверлильно-долбежным работам. Но сначала следует определиться – электропроводка прокладываться будет открытым либо закрытым способом. В первом случае не нужно штробить стены, но провода придется как-то закрывать декором. А во втором они будут полностью утоплены в толще перекрытий и перегородок, однако посверлить и подолбить перфоратором придется немало.

    Открытая электропроводка

    При открытой прокладке электрические провода укладываются в трубках, специальных плинтусах и кабель-каналах. Выполняются они из несгораемых и самозатухающих пластмасс. Если частный дом сделан из бруса или бревна, то придется выбрать как раз этот вариант. Монтировать провода внутри дерева нельзя.

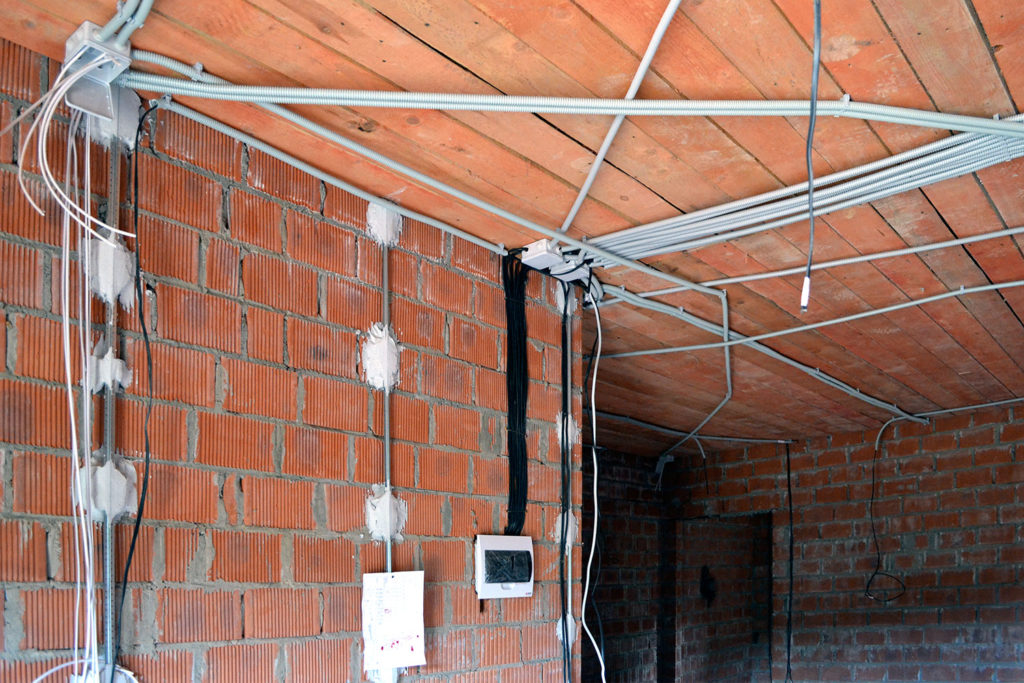

    открытая электропроводка

    Варианты прокладки открытой электропроводки

    Закрытая разводка

    Закрытая проводка предполагает прокладку кабелей скрытым способом в полостях внутри стен и перекрытий. Для создания таких углублений в кирпиче или бетоне придется поработать перфоратором и болгаркой. Грязи будет много. Но зато потом все провода окажутся под слоем штукатурки, что позволит сделать интерьер более эстетичным.

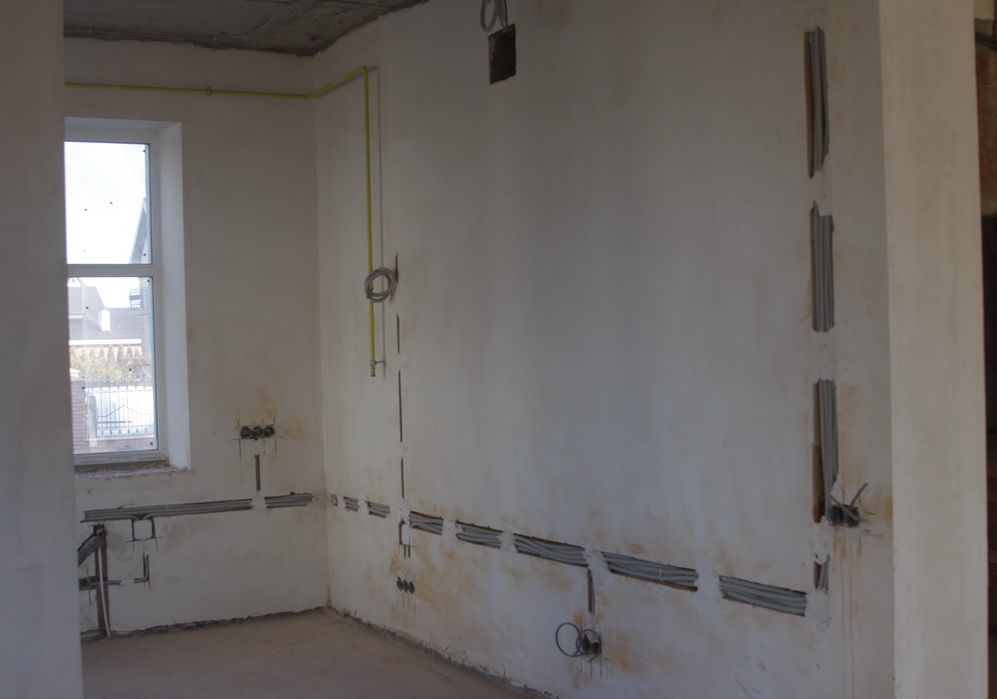

    закрытая электропроводка

    Схему закрытой электропроводки нужно проектировать еще на ранних стадиях ремонта

    Подготовка проводов

    Электрические провода выбираются исходя из потребляемой мощности электроприборов на конкретной линии от щита. Обычно все потребители электричества в коттедже разбиваются на группы приблизительно с одинаковой нагрузкой, чтобы сечение всех кабелей по частному дому было единым.

    Виды

    По материалу изготовления жил провода бывают:

    1. Алюминиевые;
    2. Медные.

    Первые дешевле, но жесткие. Медные сгибать и укладывать в штробы, трубы и каналы гораздо проще. По исполнению они могут быть в одну жилу либо многожильными. Себе в частный коттедж рекомендуется брать двух- и трехжильные провода (первые для освещения, вторые для розеток с заземлением).

    виды проводов

    Виды проводов для разных схем

    Какие выбирать

    На рынке сейчас можно приобрести самые разнообразные провода. Но для самостоятельного монтажа электропроводки стоит выбрать вариант с двойной изоляцией ВВГ или ПВГ с дополнительной маркировкой «нг» (не поддерживает горение). Это наиболее доступные по цене и оптимально подходящие для укладки в зданиях силовые электропровода. Они в магазинах есть во всех сечениях. Требуемые для коттеджа кабели с жилами в 2.5, 4 и 6 кв. мм найти несложно.

    Вводной кабель

    Самым толстым проводом в электропроводке частного дома будет вводной, на который ложится общая нагрузка. От столба до электрического щитка электрики с электроснабжающей компании сейчас обычно прокидывают самонесущие изолированные провода (СИП). Этот кабель они монтируют сами, а дальше по придомовому участку и коттеджу провести вводную линию придется самому.

    Если щит стоит на улице, то в дом от него придется прокидывать провод в 10–16 кв. мм. Однако если в планах ставить электрокотел или мощную приточно-вытяжную вентиляцию либо несколько кондиционеров, сечение потребуется увеличить до 16–25 кв. мм в зависимости от общей мощности всего этого электрооборудования.

    Заземление

    Для повышения безопасности схема электропроводки в коттедже должна быть выполнена с защитным заземлением. Его задача – обезопасить людей в жилище от поражения электрическим током. Подключение всей бытовой техники в доме к розеткам с выводом на «землю» сейчас является нормой.

    Как сделать заземляющий контур в частном доме

    Помимо проводов заземляющий контур включает в себя УЗО (устройство защитного отключения) и отвод на грунт. Первый устанавливают непосредственно в электрощите, а второй обычно выполняют в виде уголков, забитых в землю.

    Заземляющее устройство и его проводка в целом должны соответствовать требованиям ПУЭ. Это проверяют сотрудники снабжающей организации при вводе домовой электросистемы в эксплуатацию. Если заземление будет выполнено с нарушениями, то в подключении коттеджа к сети они просто откажут.

    заземление в частном доме

    Как сделать заземление в частном доме

    Система защитного отключения и автоматический выключатель

    Еще один защитный элемент в схеме проводки дома – это автоматический выключатель (дифавтомат, АВДТ). Нельзя его путать с УЗО (дифференциальным выключателем). У них различается предназначение и принцип срабатывания. А вот внешне они сильно похожи.

    УЗО отключает линию исключительно при возникновении тока утечки. Дифавтомат дороже и сложнее в исполнении внутри. Он срабатывает также при перегрузках в электросети и коротких замыканиях. То есть второй аппарат изначально включает в себя первый. При этом в большинстве случаев для малоэтажного жилья вполне хватает простого УЗО.

    Распределительные коробки

    Для упрощения монтажа проводки в доме используются распределительные коробки. В них производится соединение проводов, подведенных с разных сторон. Эти монтажные распредкоробки надежно изолируют места смычек электрических жил и в случае их перегрева предупреждают распространения огня.

    Монтаж и коммутация кабелей и конструкций

    Коммутация проводов между собой и с розетками и выключателями производится посредством:

    • скруток;
    • пайки;
    • клеммных колодок с винтовыми и пружинными зажимами.

    Самой надежной является пайка. Однако это и наиболее сложный способ. Скрутку жил разрешено применять, только если они из одинаковых металлов. Скручивать алюминий и медь нельзя. Подобное соединение при подаче тока перегреется и расплавится. Чаще всего электропроводка в доме сейчас собирается с использованием различных клемм. Они надежны и сильно упрощают электромонтаж.

    соединение проводом

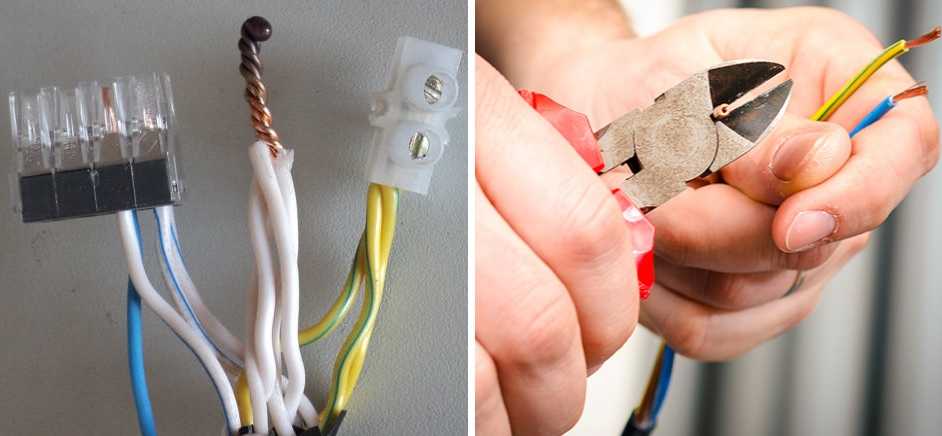

    Способы соединения проводов

    Подключение розеток, осветительных приборов

    При подключении осветительных приборов и розеток самое важное – это не спутать жилы. Фаза к фазе, ноль к нулю, а земля к земле. Иные варианты здесь исключены. И прежде чем подключать дом к сети и подавать потребителям внутри электроэнергию, не помешает мегаомметром проверить сопротивление изоляции на каждой линии в отдельности.

    подключение розеток

    Схема подключения розеток и осветительных приборов

    Распределительный щит

    Самым сложным и важным элементом в системе электроснабжения коттеджа является распределительный щит. Его монтаж лучше всего доверить профессионалу. В нем сходятся все токи и напряжения со здания. Малейшая ошибка в его сборке неизбежно приведет к проблемам.

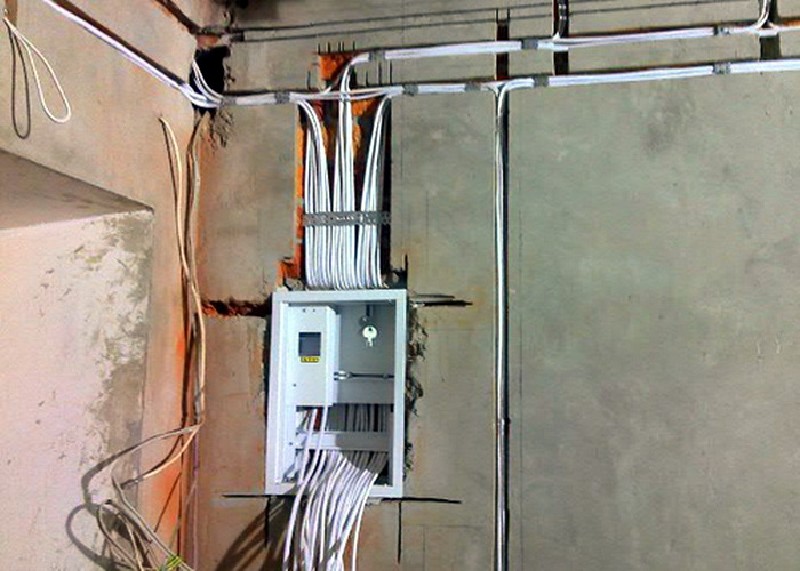

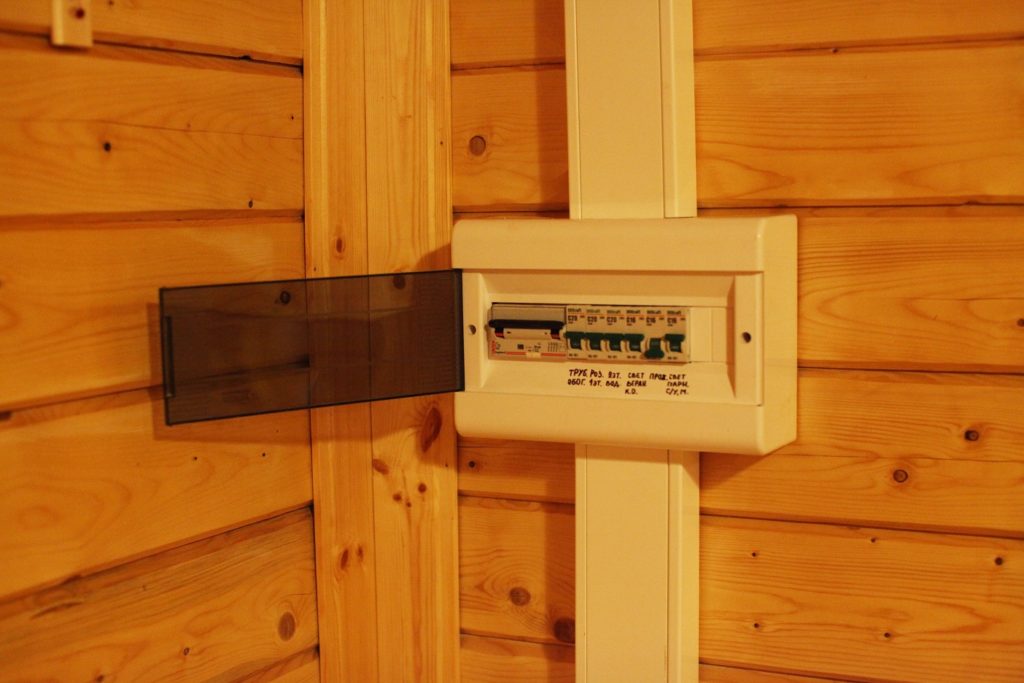

    распределительный щит

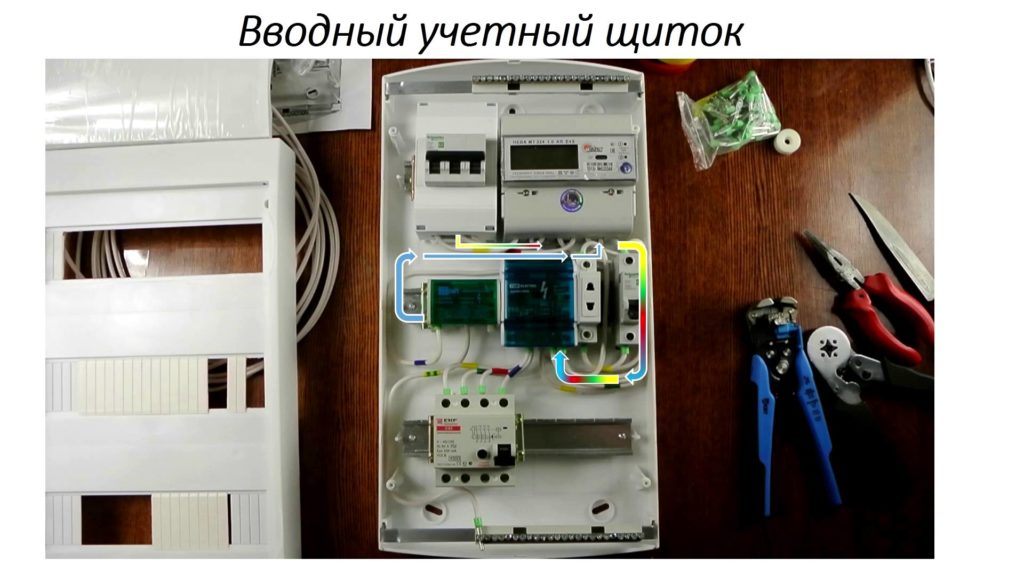

    Схема подключения приборов к распределительному щиту

    Проверка и ввод в эксплуатацию

    Проверку всей системы снабжения дома электроэнергией также следует перепоручить специалисту. Все равно потом придется приглашать экспертов из электролаборатории. Без их акта домовая электропроводка введена в эксплуатацию все равно не будет. А если они выявят проблемы, то их потом придется вызывать повторно.

    Заключение

    Выполнить разводку бытовой электропроводки, как и ту же вентиляцию частном доме, самостоятельно по инструкции выше не сложно. Основной момент здесь – это подготовка проекта со всеми расчетами мощностей и сечениями жил, а также сборка распределительного щитка. А провода проложить по коттеджу и соединить их с розетками под силу даже начинающему электрику-монтажнику.

    Смотрите также видео как сделать электропроводку своими руками:

    Читайте про другие наши материалы:

    Электропроводка в доме своими руками: пошаговая инструкция

    В связи с необходимостью запитки жилья электрической энергией внутри помещения необходимо устраивать электрическую сеть. Для этого осуществляется прокладка электропроводки и других элементов для подключения, коммутации и освещения жилища. Так как данная процедура не требует специальной подготовки, ее может выполнить каждый желающий самостоятельно. Но предварительно следует разобраться, как монтируется электропроводка в доме своими рукам, с каких этапов состоит, и что нужно учесть.

    Этапы монтажа электропроводки в доме

    Весь процесс можно условно подразделить на несколько этапов, последовательность которых обеспечит качественный результат и экономию времени на выполнение соответствующих работ. Выделяют такие этапы монтажа:

    • Определение способа прокладки – внешняя или наружная установка кабеля;
    • Составление схемы электроснабжения в помещении;
    • Перенос составленной схемы непосредственно на стены;
    • Расчет сечения электропроводки;
    • Подбор наиболее подходящих элементов и материалов для выполнения монтажа;
    • Подготовительные работы по обработке стен и прочих конструкций для монтажа электропроводки, установка групп освещения, автоматов защиты и прочих;
    • Непосредственно сами монтажные работы;
    • Получение разрешения у электроснабжающей организации на присоединение к ее сетям, при необходимости формирования новой точки подключения (если вы делаете замену электропроводки на новую, эта процедура не требуется).

    Теперь более детально рассмотрите каждый из этапов на практике.

    Какой способ прокладки выбрать?

    Из существующих вариантов прокладки трасы кабеля выделяют два способа монтажа по отношению к проводам – внутренняя и внешняя электропроводка. Внутренняя электропроводка подразумевает, что кабельные линии находятся внутри стен. Внешняя электропроводка устанавливается на стенах снаружи, при этом она может выполняться либо проводами, либо средствами защиты кабеля от механических повреждений, к примеру, кабель-каналами, в которых располагается проводник.

    Преимущества и недостатки внутренней прокладки.

    К преимуществам скрытой электропроводки следует отнести большую надежность и долговечность в связи с отсутствием возможности нанести повреждение в нормальном режиме ее  эксплуатации. Такая электропроводка требует меньших финансовых затрат на бронированные провода и комплектующие для их установки. Помимо этого скрытая прокладка не вносит изменений в интерьер помещения.

    К недостаткам внутренней электропроводки относятся трудоемкие подготовительные работы для выработки штробы и плохую ремонтопригодность в случае возникновения каких-либо повреждений.

    Преимущества и недостатки внешней прокладки.

    К преимуществам открытой электропроводки относятся куда более простой подготовительный процесс и скорость установки электрической проводки. В процессе эксплуатации ее легче отремонтировать или изменить схему разводки.

    Недостатками  наружной электропроводки являются куда большая подверженность механическим повреждениям и влияние на общий вид интерьера помещения.

    Как создать схему электропроводки?

    Схема электропроводки помогает определить места установки розеток, выключателей, светильников, линий пролегания электропроводки. Поэтому при ее составлении вам необходимо учесть схему подключения электрических приборов в доме. К примеру, для домашней электропроводки будет актуальным расположение розеток возле телевизора, электрической печки, кровати и т.д.

    Схема проводки в домеРисунок 1: Пример схемы  прокладки проводки в доме

    По способу графического изображения разделяют двухмерные и трехмерные схемы монтажа электропроводки. Первый вариант наиболее простой, так как не требует использования графических редакторов и других программ. Для этого возьмите план собственного жилица и на его копии отметьте места подключения и количество розеток для каждой комнаты, распределительные коробки, провода, выключатели и линии прокладки электропроводки.

    Трехмерная модель представляет собой куда более трудоемкий процесс, но отлично помогает при создании проекта электроснабжения. Когда по готовому заданию соответствующие специалисты реализуют такой проект (штробят стены, выполняют разводку электропроводки и прочие электромонтажные работы).

    Правила  монтажа электропроводки согласно ПУЭ

    При определении мест прокладки проводки и установки отдельных элементов следует руководствоваться требованиями ПУЭ. Касательно электропроводки и правил ее монтажа в ПУЭ выделена глава 2.1. Поэтому к монтажной схеме должны предъявляться следующие требования:

    • Все линии необходимо устанавливать исключительно в вертикальной или горизонтальной плоскости, повороты выполняются под углом 90º. Категорически запрещено сокращать расстояние по диагонали или вести провода по кривой.
    • По отношению к конструктивным элементам комнаты горизонтальные линии не могут приближаться более 20 см к потолку или полу. Вертикальные линии должны располагаться на расстоянии не ближе 10 см от дверных и оконных проемов, углов.
    • Розетки должны располагаться на расстоянии от 80 до 100 см от пола согласно п.6.6.30 ПУЭ, в некоторых ситуациях эта величина может изменяться до 150 см. В случае нахождения рядом с розеткой металлических конструкций (радиаторов, труб, плит) запрещено приближать к ним точку подключения более чем на 50 см.
    • Отдельные требования предъявляются устройству розеток, выключателей, электропроводки в ванной комнате и на кухне согласно пп.7.1.46 – 7.1.48 ПУЭ
    • Выключатель устанавливается на высоте до 1 м, 1,8 м или под потолком согласно п.7.1.49 ПУЭ.
    • Соединение проводов должно осуществляться в коробках, запрещено оставлять их открытыми или закрывать в стене п.2.1.21 ПУЭ.

    Разметка на месте

    Чтобы перенести данные монтажной схемы на существующую конструкцию стен необходимо воспользоваться измерительными приборами (рулеткой, уголком и т.д.), уровнем, нитью и карандашом. Для этого отступают необходимое расстояние, согласно указанных на схеме расстояний и наносят соответствующие отметки на строительных конструкциях (стенах или потолке).

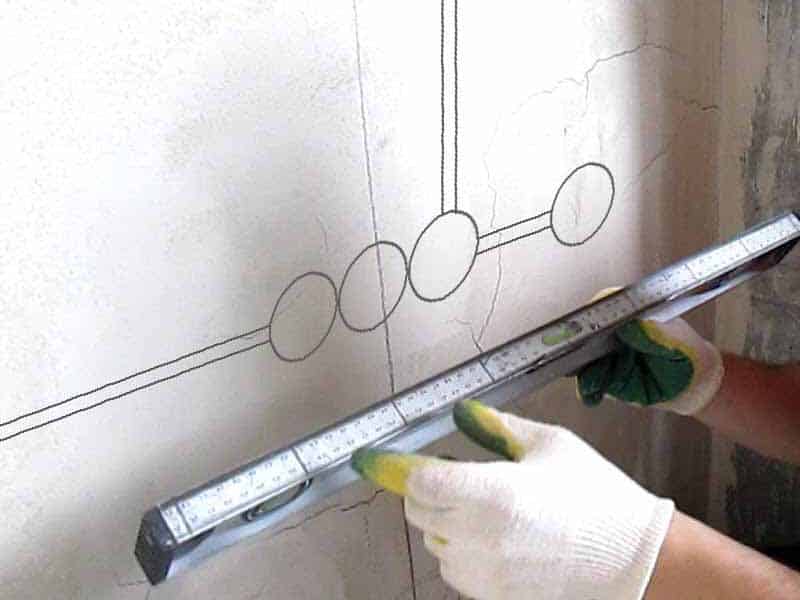

    Разметка стенРисунок 2: Разметка стен

    Разметку можно выполнять мелом или строительным карандашом. Главное требование к нанесению изображения – обеспечение хорошей видимости и отсутствие лишних деталей. При наличии лазерного уровня данная процедура значительно упрощается.

    Какие элементы необходимо подобрать?

    Конструктивно электропроводка в доме может включать в себя ряд элементов:

    Провода – для прокладки в доме используют марки ВВГ, АВВГ, ПСВ и им подобные. Наиболее предпочтительными являются медные провода за счет лучших технических параметров: длительного срока эксплуатации, меньшего удельного сопротивления  и т.д. Но, в некоторых ситуациях, могут использоваться и алюминиевые провода для электропроводки. Конкретный вариант выбирается исходя из максимальной нагрузки и требований к изоляции.

    Для определения максимальных токов, протекающих по электропроводке, складывается мощность электроприборов, которые могут подключаться, и прибавляется 20 – 30% на запас прочности. Исходя из этого выбирается соответствующее сечение жилы. Сопротивление изоляции должно соответствовать особенностям помещения, в котором используется кабель, и способу прокладки. Следует отметить, что кабели необходимо планировать с запасом, так как в местах подключения или вывода точек они используется больше расчетной дины провода, а запас должен предоставлять возможность повторного соединения.

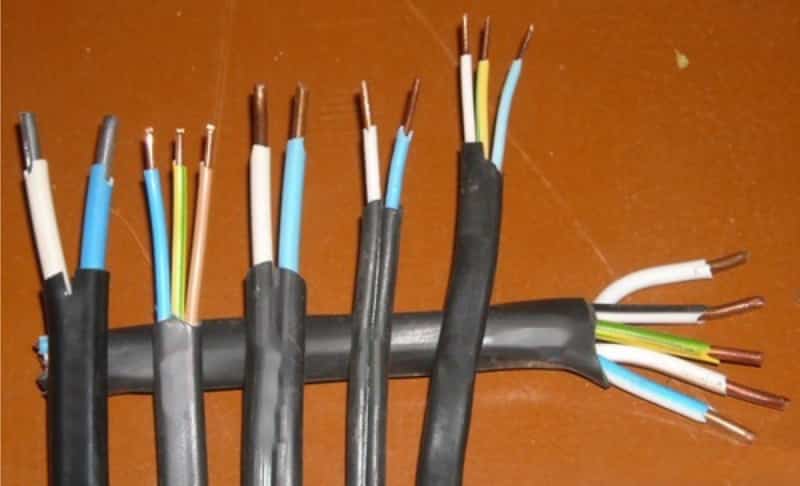

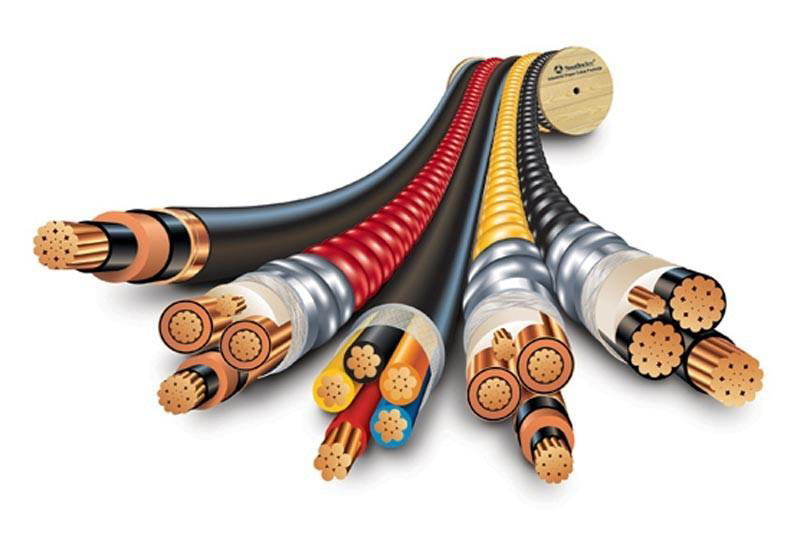

    Провода для проводкиРис. 3. провода для проводки

    Распределительные коробки – предназначены для соединения различных участков электропроводки, разделения и разводки электричества. Подразделяются на модели наружного и внутреннего размещения, которые выбираются в соответствии с проектом. В зависимости от сечения проводов, подбираются коробки с соответствующей величиной отверстий.

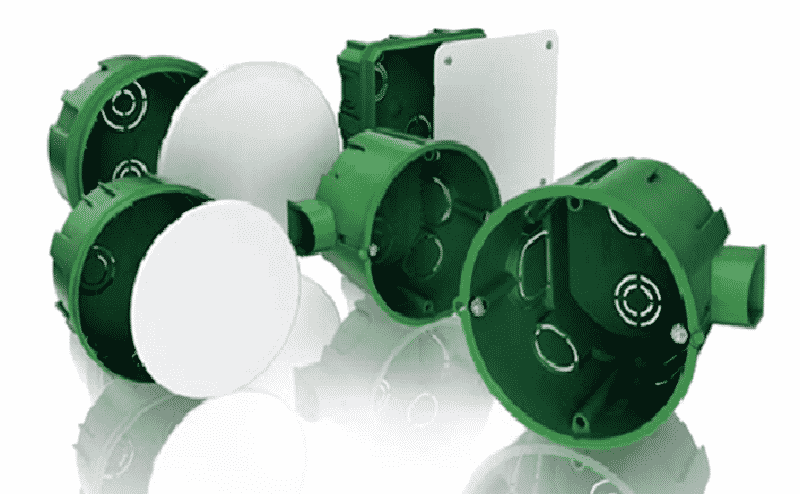

    Распределительные коробкиРисунок 4: Распредкоробки

    Розетки – могут отличаться конструктивными особенностями: наличием или отсутствием заземляющего контакта, крышки, размером отверстий и т.д. Также различные модели могут предназначаться для внутренней или наружной установки. Некоторые варианты имеют спаренные выводы точек подключения.

    Выключатели – могут иметь конструкцию с одной, двумя или тремя клавишами, поворотным механизмом или сенсором. Следует отметить, что некоторые выключатели оборудованы делителем напряжения, который может повлиять на работу осветительных приборов.

    Осветительные приборы – реализуются светильниками, люстрами, софитами, бра и прочими. Большое многообразие  предоставляет возможность выбора для установки в тех или иных помещениях. По назначению можно выделить мощные приборы освещения, маломощные, для ванной, кухни и т.д.

    Приборы защитного отключения – представлены автоматическими выключателями на основе электромагнитных, полупроводниковых или микропроцессорных схем. Установка УЗО необходима для защиты как самой электропроводки в доме от коротких замыканий и возгорания с подключенными к ней бытовыми приборами, так и людей, которые могут пострадать при поломке.

    Приборы учета – осуществляют контроль за расходом электроэнергии. Их установка требуется при новом подключении электричества или если это предусматривается проектом. По количеству фаз электрические счетчики могут подключаться к трехфазной или однофазной сети.

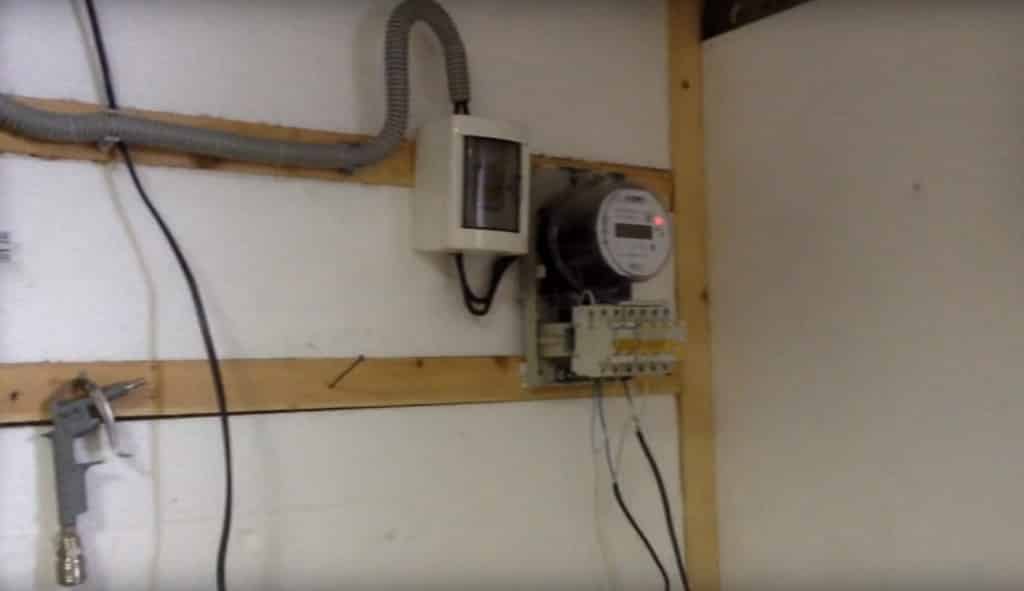

    Рисунок 5: ЭлектросчетчикРис. 5: Типовой электросчетчик

    Защитное заземление – должно предусматриваться для всех потребителей напряжением более 42 В. Из-за чего при подключении новой проводки необходимо иметь контур заземления, к которому подключается PE проводник от всех потребителей.

    Кабельные каналы – требуются для наружной установки проводки, по материалу изготовления могут представлять собой пластиковые или металлические короба. По размеру выбирается такой вариант, чтобы при укладке проводов в них свободно помещались все необходимые проводники. Конструктивно могут иметь перфорацию для охлаждения или изготавливаться цельными.

    Порядок монтажа электропроводки в доме пошагово

    Обратите внимание, что в зависимости от конкретной ситуации, те или иные монтажные операции могут не выполняться.

    1. Подготовьте стены – в случае внутреннего расположения электропроводки в стенах дома производится штробление при помощи болгарки, зубила или специального штробореза. Штробление стенРисунок 6: штробление стен
    2. При наружной установке на готовую разметку устанавливается основа кабель-канала. Начинается эта процедура от счетчика электроэнергии или места его предполагаемой установки. Если такая электропроводка по конструктивным особенностям дома будет скрыта под натяжным потолком или другими элементами, ее можно прокладывать кабелем без защиты. Открытые провода по потолкуРисунок 7: открытые провода по потолку
    1. Просверлите отверстия под розетки и выключатели – выполняется в случае внутренней установки данного оборудования. Для этого применяется дрель со специальной коронкой соответствующего диаметра. Разработка отверстия сверломРисунок 8: разработка отверстия сверлом

    Сначала сделайте небольшую дырку по центру сверлом, а потом используйте коронку.

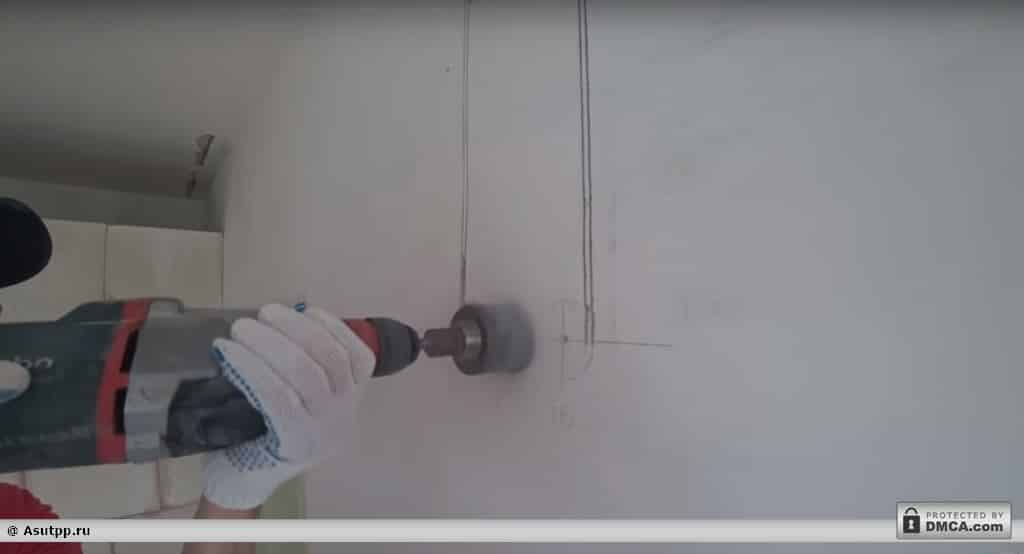

    Разработка отверстия коронкойРисунок 9: разработка отверстия коронкой
    1. Проложите провода в штробы. Если их габариты соизмеримы и электропроводка легко фиксируется в отверстиях, то можно не применять специальные средства для крепления проводов. Проложите проводаРисунок 10: проложите провода

    Но при этом, следите за тем, чтобы чрезмерные усилия не привели к повреждению изоляции.

    1. Установите коробки для соединения проводов, под выключатели и розетки. При этом можете использовать разнообразные смеси для монтажа – цемент, шпаклевку, гипс и т.д., необходимые для фиксации коробки в стене дома. Установите коробкиРисунок 11: установите коробки
    2. Заведите проводку в коробки – для этого проденьте кабель в нужные отверстия, в некоторых моделях их нужно выломать несильным надавливанием в определенных точках. Заведите провода в коробкиРисунок 12: заведите провода в коробки
    3. Установите светильники – подсоедините электропроводку к патрону или выводам устройства. Если установка люстры или софитов планируется только после отделочных работ, провода в этом месте зачищаются, и на них устанавливается временный патрон для проверки работоспособности. Подключите патронРисунок 13: подключите патрон
    4. Соберите распределительный щит – для этого на каркас набирается нужное число автоматов из расчета 4 – 6 кВт нагрузки на каждый. Собрать автоматыРисунок 14: собрать автоматы

    Помимо выделенных для отдельный комнат или объектов необходимо установить вводный автомат с большей уставкой. Его устанавливают на вводе электричества в дом. Также можно использовать другие защитные устройства (по напряжению, дифференциальные и прочие, если такие нужны).

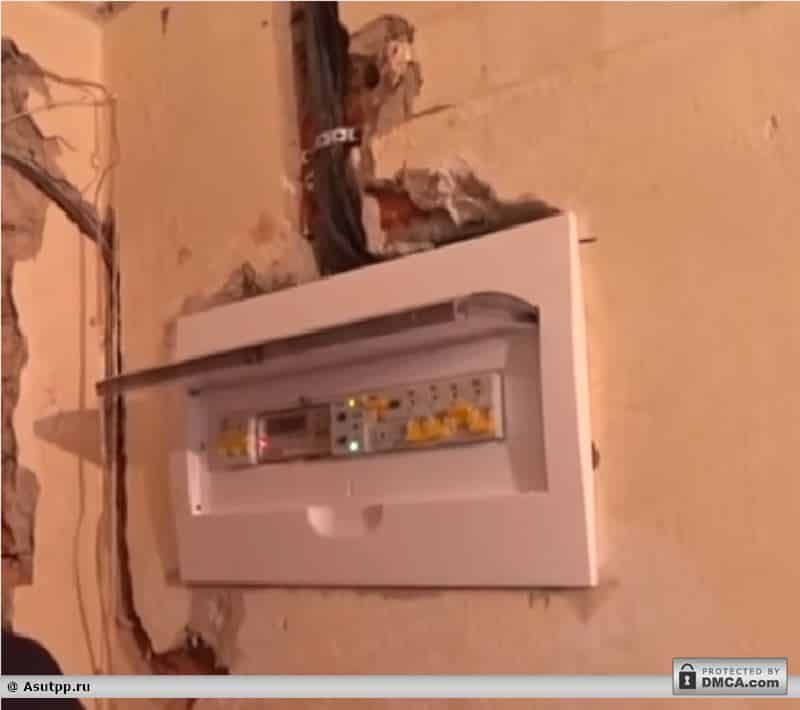

    Щит с различными защитамиРисунок 15: щит с различными защитами
    1. Подключите необходимые устройства для опробования. Подключите лампочкуРисунок 16: подключите лампочку

    Для этого подайте напряжение на вводе кабеля к электрическому щитку. После чего опробуйте протекание электрического тока во всех точках подключения при помощи контрольной лампы или опробуйте наличие потенциала при помощи индикатора.

    1. Выполните отделочные работы по нанесению шпаклевки или цементной смеси для скрытия проводки. Данная работа выполняется обязательно со снятым напряжением. нанесение шпаклевкиРисунок 17: нанесение шпаклевки
    2. После этого установите необходимые элементы электрической сети: розетки, выключатели, светильники и т.д. Подключите фазные и нулевые провода к соответствующим выводам. Если нет необходимости подключения к внешней сети, можете спокойно пользоваться готовой электропроводкой.

    Если ваш дом еще не подключен к внешней сети, то делать это самостоятельно не нужно. Так как подключение к воздушной магистрали осуществляется работниками энергоснабжающей организации. Выполнять данную процедуру самостоятельно запрещено и крайне опасно.

    Видео мастер-классы по теме




    С чего начать монтаж проводки в доме своими руками: схема, инструменты

    В последнее время капитальное и дачное строительство стало весьма популярным. Многие домовладельцы предпочитают создавать дом своей мечты собственноручно, не прибегая к услугам фирм.

    Без электричества жизнь современного человека немыслима. Поэтому электрообеспечение жилища – первоочередная задача домовладельца.

    Люди, решившие построить дом своими руками, сталкиваются с необходимостью его электрификации. Также бывает, что в существующем жилье электропроводка в очень плохом состоянии и подлежит замене.

    Мы рассмотрим все нюансы подключения жилища к электросети, монтажу электропроводки разных типов, подробно изучим распространенные ошибки во избежание их на практике. Также в статье будут указания по вводу проводки в эксплуатацию и рекомендации по популярным вопросам.

    Общие правила подключения к электросети

    Вне зависимости от того, желаете вы подключить в сети новый дом, или восстанавливаете электрообеспечение в старом (например, при полной смене проводки), вам придется претерпеть немало бюрократических процедур. Для получения разрешения требуется:

    • Оформление ТУ (технических условий). Для этого следует обратиться в энергосбыт вашего населенного пункта и ресурсоснабжающую организацию, ведающую электросетями вашего региона). Предварительно уточните, какой пакет документов потребует каждая из организаций вместе с заявкой. Также потребуется написать заявление по установленной форме.
    • Электрика в деревянном особняке

    • Создание проекта. Его выполняет либо ресурсонабжающая организация, либо коммерческая фирма, имеющая соответствующую лицензию.

      Впоследствии вам будет необходимо согласовать проект с тем организациями, куда вы подавали заявку на подключение дома.

    • Подключение объекта. Непосредственно монтажные работы обычно проводит энергоснабжающая организация.

      Если же подключали дом не они, потребуется предоставить туда копию лицензии (разрешения на выполнение определенных работ) той фирмы, которая производила монтаж и полный перечень проведенных работ.

    • Приемо-сдаточные испытания. Элементы электрической установки нуждаются в испытании, которые проводится силами специальной лаборатории. По завершении процедуры лаборатория выдает протокол, где содержатся данные о параметрах оборудования и заключение о пригодности его к эксплуатации.
    • Поверка и опломбирование. Электросчетчик должен быть поверен и опломбирован энергосбытом. Там же выдается разрешение на дальнейшую эксплуатацию прибора учета.
    • Заключение договора. В заключение всех указанных процедур необходимо предоставить пакет документов в ресурсоснабжающую организацию, получить разрешение на пользование ее услугами и заключить договор, по которому будет снабжаться электричеством объект и производиться оплата за потребленный ресурс.

    Составление схемы электропроводки

    Начать монтаж проводки в частном доме своими руками лучше всего с принципиальной электрической схемы. Это значительно облегчит дальнейшие расчеты расходных материалов и определение мест установки силовых элементов.

    В схему проводки должны быть включены элементы:

    • Подвод от ближайшей опоры до вводного электрощита
    • Электросчетчик
    • Вводное УЗО/выключатель
    • Внутренний электрощит с группами потребителей:
      • Розеточная группа
      • Освещение
      • Силовая группа (силтьноточная бытовая техника (бойлер, стиральная машина, станки)
      • Хозблок (гараж, подвал)

    Схема, как правильно провести и сделать электропроводку в частном доме своими руками:

    Примерный план прокладки электричества в загородном доме

    На каждую из этих групп устанавливаются отдельные УЗО/автоматы.

    Также при составлении схемы нужно иметь общий план дома, на котором отметить направление прокладки кабелей и места установки розеток и выключателей.

    Хорошо, если проводка будет иметь два отдельных контура. Тогда можно будет отключить один для ремонта, а от второго запитать необходимое осветительное или паяльное оборудование.

    На основании этих данных строится принципиальная схема, рассчитывается общая длина кабеля, необходимое сечение в каждом случае, размещение силовых элементов, приборов учета, места ввода питающих кабелей.

    Что потребуется

    Давайте попробуем разобраться, как самому сделать и провести электропроводку в частном доме. Для того, чтобы провести в доме качественную электропроводку, соответствующую всем СНИПам и нормам безопасности, потребуются следующие материалы и инструменты.

    Расходные материалы

    • Электросчетчик
    • УЗО, автомат или дифавтомат
    • Кабель различного сечения (силовые, слаботочные, осветительные)
    • Ответвительные коробки
    • Материалы и электроустановочные изделия

    • Клеммники (лучше брать безвинтовые)
    • Выключатели
    • Розетки
    • Алебастровая строительная смесь для фиксации кабеля в штробе
    • Подрозетники
    • Клей
    • Саморезы, шурупы
    • Короба для открытой проводки
    • Плинтуса, если провод будет прокладываться под ними
    • Электротехнический картон
    • Жестяные крепежные полоски или пластиковые крепежи

    Необходимые инструменты

    • Штроборез (болгарка с алмазными дисками)
    • Зубило монтажное
    • Молоток
    • Ножницы для нарезки кабеля
    • Шпатель
    • Наждачная терка
    • Пассатижи
    • Рулетка
    • Нож
    • Шуруповерт

    Кабель выбирается из расчета суммарной нагрузки. В среднем, это 0,5-0,9 квадратного миллиметра на 1 кВт мощности. Лучше всего использовать медный многожильный провод. Он лучше поддается скручиванию, эластичен, устойчив к кратковременным нагрузкам.

    Количество кабеля можно посчитать, сделав замеры поверхностей в доме и прибавив с каждой стороны по 15 см на соединение элементов.

    Количество розеток, выключателей и прочих элементов рассчитывается при составлении принципиальной схемы. Короба и коробки лучше брать из самозатухающих или негорючих материалов.

    Скрытую проводку лучше проводить под плинтусом, а не в штробе. Такое положение кабеля исключает попадание в него сверлом или гвоздем при ремонтных работах, к нему есть доступ и возможна проверка или перекоммутация.

    Видео, как правильно сделать и провести эл проводку в частном доме своими руками:

    Пошаговая инструкция по монтажу

    В разных домах рекомендуется разный тип проводки. В деревянных чаще всего делается электропроводка открытого типа, а в бетонных строениях с множеством технологических пустот – скрытого. Рассмотрим нюансы монтажа и проведения электропроводки в частном доме своими руками.

    Открытая (наружная)

    Часто используется в загородных деревянных домах. Может быть выполнен как в специальных коробах, под плинтусами, так и в «ретро-стиле», из специального кабеля и на фарфоровых изоляторах-креплениях, фиксирующих вертикальные элементы .

    Чтобы провести в доме открытую электропроводку, нужно:

    • Рассчитать длину и сечение кабелей каждого типа: силового, осветительного и слаботочного
    • Создать электрическую принципиальную схему
    • Использовать плоский провод марок АПРВ, АПР, АППВ
    • Открытая коммуникация

    • Сделайте разметку трассы пролегания кабеля и крепления установочных элементов. Помните, что расстояние от дверей и окон должно быть не менее 10 см, от потолка – не менее 20 см. высота монтажа выключателей и розеток – около 80 см, но не более 150 от пола.
    • Закрепите кабель на стенах жестяными полосками или пластиковыми крепежами, исключив провисание.
    • Закрепите распределительные и установочные коробки
    • Коммутируйте соединения по схеме: заведите провода в коробки с запасом 70-100 мм и соедините их
    • Смонтируйте в местах, указанных на схеме розетки и выключатели
    • Подсоедините к ним провода

    Закрытая

    Монтируется несколько сложнее. Чтобы скрыть кабели в стенах, нужно:

    • Разметить стены при помощи разметочного шнура
    • С помощью болгарки прорезать в стенах канавки 2х2 см
    • Штроборезом вырезать места под установку распределительных коробок, выключателей и розеток
    • Установить коробки и подрозетники. Зафиксировать их асбестом или шурупами с дюбелем
    • Прогрунтовать канавки
    • Уложить в них кабель. Предварительно его нужно разрезать на куски нужной длины
    • Закрепить его в канавке штукатуркой. Шаг крепления – около 40 см
    • Через 20-25 часов, когда штукатурка высохнет полностью, зачистить ее
    • Установить выключатели и розетки

    Вот и все несложные шаги, требуемые для собственноручной электрификации жилища.

    Пошаговая видео-инструкция, как провести электропроводку в частном доме своими руками:

    Установка фурнитуры

    В модной ныне ретро-проводке открытого типа фурнитура может быть самой разнообразной. Помимо выключателей и розеток, там применяются фарфоровые ролики-изоляторы. Крепить каждый из предметов фурнитуры следует на расстоянии:

    • Ролики-изоляторы: 10-12 сантиметров друг от друга
    • Провод витой одножильный – 1 сантиметр от стены
    • Розетки: не ниже, чем 35-40 сантиметров от пола и не ниже, чем 15 см от кухонного стола
    • Выключатели – от 50 до 150 сантиметров от пола
    Нельзя устанавливать выключатели и розетки на одном уровне. Это правило относится и к электропроводке скрытого типа.

    Правила безопасности, ошибки и способы их избежать

    Иногда домовладельцы пренебрегают некоторыми нюансами или допускают по невнимательности ошибки, могущие серьезно повлиять на пожаробезопасность. Мы рассмотрим самые популярные из таких ошибок и способы избежать их.

    • Алюминиевые провода. Их ни в коем случае нельзя использовать. Они хрупки и могут обломиться при замене розетки или выключателя. Лучше заплатить дороже, но взять медные.
    • В скрытой проводке запрещено использовать многожильные провода. Клемма не очень хорошо держит такой кабель, поэтому создается точка постоянного нагрева. Это может привести как к порче розетки/выключателя, так и к пожару.
    • Не соединяйте между собой провода из разных металлов напрямую. Во избежание окислов делайте это только через клемму, чтобы устранить возможный контакт металлов.
    • Гидроизоляция. Нельзя пренебрегать ею в помещениях с повышенной влажностью: санузлах, кухнях, кладовых, террасах. Ее отсутствие может стать причиной удара электротоком.
    • Размечайте длину провода с максимальной точностью. Ставить скрутки на прямых участках, особенно, если не хватает 10-15 сантиметров, категорически запрещено!
    • Штроба под канавку. Ее глубина должна быть 2-2,5 сантиметра. Глубже заводить кабель нет смысла, а более мелкую канавку сложно заштукатурить.
    • Распределительные коробки. Они должны быть расположены практически под потолком. Это делается для удобства обслуживания проводки и во избежание путаницы кабелей различного назначения.
    • Пропилы под провод. Они должны быть строго вертикальны или горизонтальны. Возможная экономия кабеля при диагональной прокладке может привести к попаданию в него сверлом или гвоздем при ремонтных или отделочных работах в доме.
    • Сечение провода. Оно не должно быть слишком тонким. Тонкие провода не выдерживают повышенной нагрузки и отгорают. На розеточную группу оптимальное сечение – 2-2,5 мм, на осветительную – 1,3-1,5 мм.

    Далее в видео опытный специалист расскажет, как самому выполнить проводку электричества в доме, с чего ее начать, и даже самый далекий от электрики человек сможет сделать это своими руками:

    И немного о технике безопасности. Работайте с домашней электрикой только при выключенных пробках. Поражение током может привести к самым печальным последствиям.

    Проверка и ввод в эксплуатацию

    После полного монтажа электрической проводки вам необходимо установить все запланированные автоматы, УЗО и электроприборы. После этого смело приглашайте специалиста из энергонадзора для проверки и введения в эксплуатацию электрооснащения вашего дома.

    Приемо-сдаточные испытания вашего объекта должны завершиться выдачей положительного заключения о безопасности проведенного электромонтажа, возможности дальнейшего использования оснащения. С «Актом допуска на подключение» вам надлежит обратиться в энергоснабжающую организацию. На этом основании она должна подключить ваш объект к опоре и составить договор об оказании услуг.

    Не стоит экономить на расходных материалах и инструментарии – ведь в будущем качественно сделанная работа станет залогом вашего спокойствия и комфорта.

    Сделать в доме электропроводку собственными силами – дело несложное, но требующее внимательности и скрупулезности. Если вы подойдете к этому делу ответственно, проводка прослужит вам многие годы и будет гарантированно безопасной.

    Электропроводка в частном доме своими руками: проект и схема разводки

    Один из важных и трудоемких процессов ремонта – электропроводка в частном доме. Чтобы выполнить ее самостоятельно, нужно тщательно подготовиться, понимать, какие материалы и инструменты для этого понадобятся, какие меры безопасности соблюдать. Тогда процесс будет не опасен для мастера, а результат даст возможность пользоваться светом и электричеством на протяжении длительного времени проживания в доме.

    Электричество в домеЭлектричество в доме

    Достаточное и безопасное электричество в доме – важное условие комфортной жизни в нем.

    Необходимые инструменты для работы

    Прежде чем выполнять монтаж электропроводки в частном доме своими руками, нужно подготовить все инструменты и материалы, которые будут использоваться в работе. Не имея понятия об электричестве и хотя бы базовых знаний по его распределению внутри дома, сделать все самостоятельно будет довольно трудно. Тщательная подготовка обезопасит и облегчит процесс.

    Счетчик электричестваСчетчик электричества

    От счетчика должны исходить самые мощные кабеля, выдерживающие необходимую нагрузку.

    Разводка электропроводки в частном доме выполняется с помощью таких инструментов:

    • пассатижи;
    • шуруповерт;
    • штроборез – болгарка с дисками, если проводка будет закладывать внутри бетонных стен;
    • молоток;
    • зубило;
    • ножницы или острый нож для нарезки кабеля;
    • рулетка;
    • шпатель.

    Кроме того, нужно подготовить такие расходные материалы:

    • электрический счетчик;
    • кабеля различных сечений;
    • УЗО – автоматическое устройство защитного отключения;
    • клемники;
    • розетки, выключатели, установочные коробки под них;
    • распределительные коробки;
    • алебастровая смесь для закрепления проводов в каналах;
    • пластиковые короба – если электропроводка будет наружной;
    • саморезы;
    • клей.

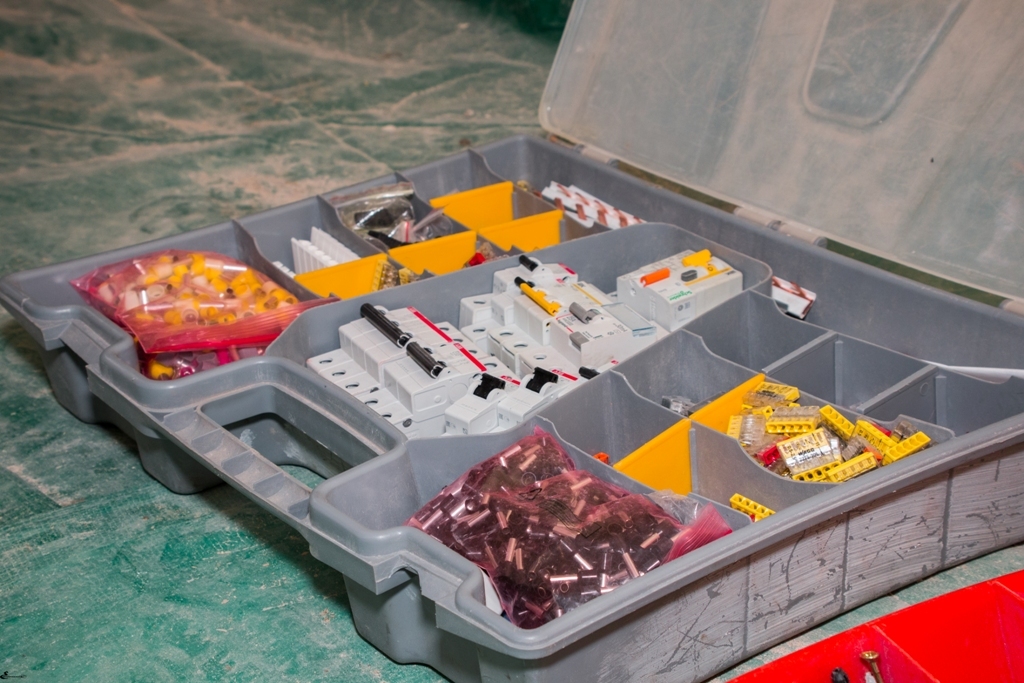

    Инструменты и материалы для проведения электричестваИнструменты и материалы для проведения электричества

    Чтобы заранее подготовить все необходимые инструменты и материалы, нужно рассчитать, сколько их понадобится в процессе работы.

    От электросчетчика должен выходить медный многожильный кабель. В зависимости от сложности и объема электропроводки его подводят к нескольким распределительным коробкам. От них пойдут кабеля более тонкого сечения, рассчитанные на меньшую мощность. Прежде чем начинать монтаж электропроводки в доме, желательно составить подробный план, чтобы рассчитать нужное количество всех элементов и расходных материалов.

    Меры безопасности в процессе работы

    Чтобы электрика в доме исправно и долго работала, не вызывая опасных ситуаций – короткого замыкания или возгорания проводов – стоит знать и понимать основные правила и особенности монтажа. Процесс укладки с нуля в новом доме немного проще, чем замена старой проводки, поскольку проводится до отделочных работ. Первое правило повторного монтажа электрики – необходимо заменить все элементы, провода и распределительные коробки, особенно если они служили не один десяток лет.

    Защитные средства и материалыЗащитные средства и материалы

    В процессе прокладки электропроводки необходимо использовать защитные средства и материалы.

    Кроме того, следует помнить о таких мерах во время работы:

    1. Дом необходимо разбить на несколько зон. За каждую будет отвечать отдельный предохранитель УЗО. Особенно это касается участков, где будут подключены мощные бытовые приборы – стиральная машина, электродуховка, котел нагрева воды и т.д.
    2. Закладывая новые провода, лучше прятать их в гофрированный шланг. Это эффективная защита от возгорания.
    3. Соединение проводов выполняется при помощи клемм. Следует избегать соединения низко и высокомощных кабелей.
    4. Если невозможно спрятать провода в желобы и закрыть шпаклевкой, можно использовать пластиковые короба для безопасности и эстетики.
    5. Даже если кажется, что какой-то участок старой проводки сохранился в хорошем состоянии, его все равно нужно заменить. Это предотвратит от проблем в дальнейшем.
    Безопасность электричестваБезопасность электричества

    Электричество в доме должно быть не только функциональным, но и безопасным для жильцов.

    Лучшая мера безопасности во время работы – нанять специалиста, который профессионально сделает монтаж проводки в доме и учтет все нюансы. На этом лучше не экономить, поскольку работа новичка потребует много времени и усилий, а в дальнейшем может вызывать необходимость переделки каких-то участков.

    Срок службы электропроводки

    Чтобы понимать, когда пора менять проводку электричества в доме, или знать, на сколько лет хватит проделанной работы по замене, необходимо выяснить срок ее службы. Современные кабеля и соединительные системы гораздо более качественные, чем были несколько десятилетий назад. Поэтому служить они будут дольше. Но всему приходит свой срок, и даже хорошая проводка рано или поздно потребует замены.

    Использование защитных элементовИспользование защитных элементов

    Использование УЗО, распределительных и соединительных коробок, клемм и других защитных элементов помогает продлить срок эксплуатации электропроводки дома.

    Общепринятая градация включает три разных вида длительности функционирования электропроводки: номинальный, гарантийный и фактический срок службы. Между ними существует разница:

    1. Номинальный – это период, при котором должны соблюдаться факторы работоспособности системы. Например, медный кабель может исправно функционировать на протяжении 30 лет, если напряжение не превышает 0,66 кВ, а температура в пределах от -50 до +50 градусов.
    2. Гарантийный срок службы – это тот период, в течение которого производитель (или продавец) готов нести ответственность за этот кабель. Например, если за 5 лет эксплуатации в оговоренных условиях с проводом что-то произойдет, его починят или заменят бесплатно.
    3. Фактический срок – это время работы системы, которое зависит только от пользователя. Он может быть меньше или больше номинального, в зависимости от того, в каких условиях функционирует электропроводка.

    Как правило, производители электрики дают гарантийный срок – 10 лет. Хотя правильно смонтированная система может прослужить в 8-10 раз дольше этого срока.

    Проект и схема разводки электропроводки

    Чтобы выполненная электропроводка в доме своими руками была грамотной, удобной и долго прослужила без вмешательства или переделок, нужно сделать проект и продумать все нюансы. Схема системы начинается с конца – сколько светильников будет в каждой комнате, какое количество розеток нужно разместить на стенах, какая нагрузка будет на каждую из них.

    Проект электропроводкиПроект электропроводки

    Проект электропроводки может быть схематичным, нарисованным от руки. Главное – понимать, где и сколько электрических элементов должно быть.

    Сколько фаз

    Существует два вида напряжения, которые могут подаваться к частному дому – двухфазное на 220В при максимальном расходе энергопотребления 10-12 кВт, и трехфазное 380В при максимальном расходе 15 кВт. Второй вариант требуется в редких случаях, когда предполагается подключение мощного оборудования. Тогда требования к монтажу и эксплуатации будут более жесткими, ведь при наличии такого подключения вероятность опасности повышается.

    Подключение к трехфазной сетиПодключение к трехфазной сети

    Подключение к трехфазной сети предполагает установку особого щитка, способного провести и распределить такую нагрузку

    Способы соединения проводов

    Прежде чем приступать ко всем монтажным работам, необходимо понять, как соединять между собой провода. Делать это придется обязательно, соединение выполняется в распределительных коробках. Есть несколько простых способов их соединения:

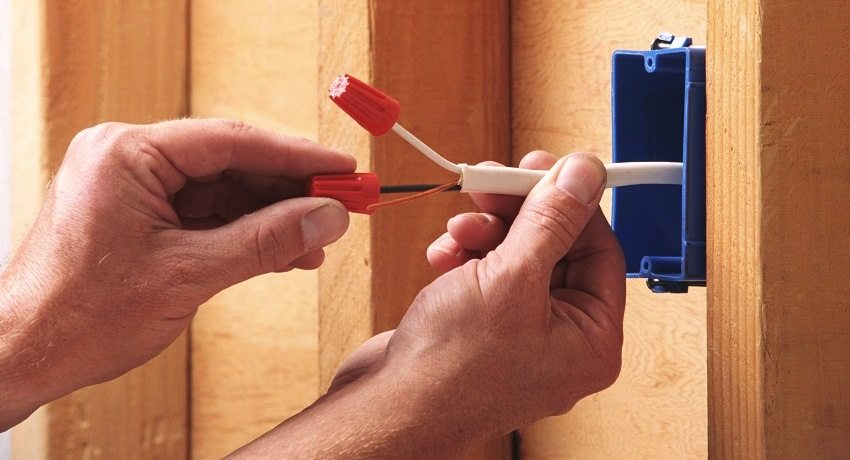

    • метод скрутки – два провода зачищаются на 4-5 см, скручиваются между собой и накрываются пластиковым колпачком, что обеспечивает безопасность и дополнительный зажим;
    • соединение пайкой с использованием паяльника и оловянно-свинцового припоя – более надежный метод;
    • клеммные колодки дают возможность соединить провода разных металлов – меди и алюминия;
    • один из самых быстрых способов соединения – пружинные клеммы – позволяет связать между собой одножильные и многожильные провода разного сечения.
    Разные виды соединения проводовРазные виды соединения проводов

    При монтаже электропроводки можно использовать несколько разных видов соединения проводов.

    Где установить щиток

    Нормативов по установлению щитка в строго определенном месте не существует. Часто его монтируют в подсобных помещениях недалеко от выхода, чтобы можно было удобно выполнять коммутацию. Стоит учесть несколько факторов:

    1. Помещение, в котором будет установлен щиток, должно быть сухим и пожаробезопасным. Поэтому, к примеру, в котельной располагать его нельзя. А также там, где находятся газовые баллоны или другие легковоспламеняющиеся предметы.
    2. Доступ к щитку нужен постоянно – поэтому кладовая или складское помещение также не лучший вариант.
    3. Можно просто повесить щиток на стену, но лучше сделать для него специальную нишу.
    4. Для больших помещений или групп зданий – дом, баня, гараж, хозблок – лучше использовать несколько электрических щитков.
    Современный щитокСовременный щиток

    Современный щиток представляет собой небольшую компактную коробку, которую можно расположить в любой части дома.

    Внутри щитка располагается счетчик и УЗО, от него выходят несколько распределительных коробок. Поэтому при установке важно правильно рассчитать мощности и дальнейшие коммуникации.

    Разбивка потребителей на группы

    Потребители – это все электрические элементы, которые будут установлены в доме – лампы, розетки, выключатели и т.д. Их разбивают на группы для распределения нагрузки в системе. Количество элементов в каждой группе зависит от толщины кабеля. Осветительные приборы “сажают” на одну или две ветки в зависимости от конфигурации и размеров дома.

    УЗО для каждой группы потребителейУЗО для каждой группы потребителей

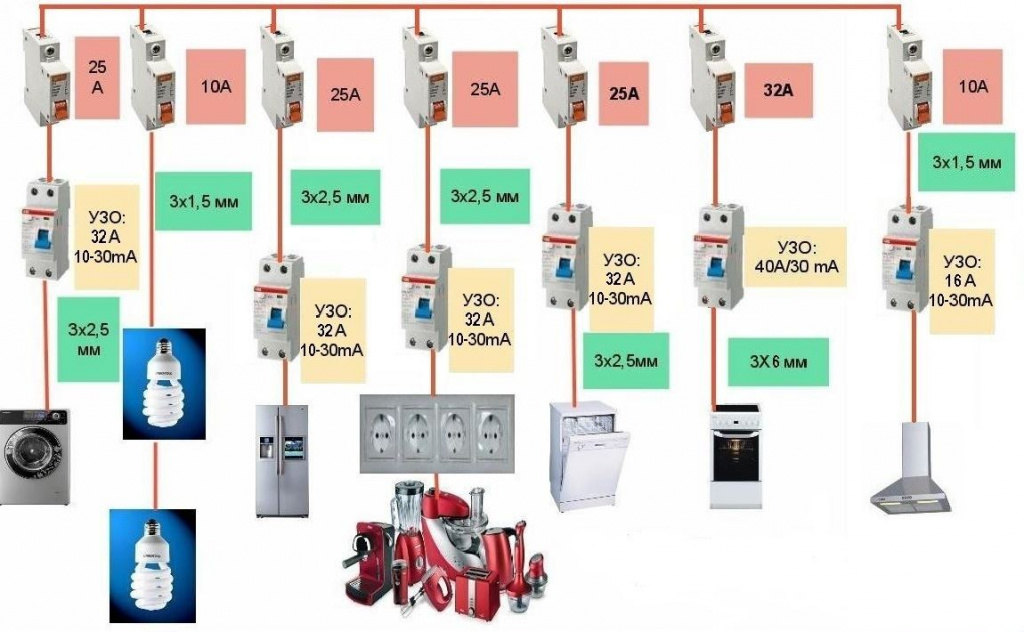

    Для каждой группы потребителей должно быть установлено индивидуальное УЗО.

    После этого происходит разбивка на группы розеток. Желательно, чтобы на одной ветке было не более 5 розеток. Если конкретная розетка предполагается для мощного прибора – кондиционера или стиральной машины, лучше подвести к ней отдельную линию. Например, на кухню может быть заведено 3-4 группы, поскольку здесь наибольшее количество электроприборов.

    Вопрос:

    Сколько линий нужно проводить для комнаты?

    Ответ:

    Для комнат достаточно двух отдельных линий: на розетки одна, на осветительные приборы другая. Если предполагается установка кондиционера, для него лучше вывести отдельную линию.

    Разбивка на группы делается в процессе прорисовки схемы электропроводки и дает возможность просчитать, сколько автоматически УЗО будет установлено.

    Выбор кабелей и проводов

    После подготовительного этапа и составления схемы электропроводки можно приступать к выбору кабеля. Они бывают алюминиевые и медные. У медных пропускная способность больше, они выдерживают более высокую нагрузку, поэтому для частных домов их используют чаще.

    Выбор кабеляВыбор кабеля

    Выбор кабеля зависит от нагрузки, которая будет на него возложена при эксплуатации электросистемы в доме.

    Разницы между круглыми и плоскими кабелями нет, но последние используют чаще из-за удобства монтажа и возможности скрыть его. Особенно, если электропроводка делается не с нуля в новом доме, а меняется со старой. Что касается выбора сечения кабеля, здесь нужно учитывать уровень нагрузки на него. Расчеты производятся исходя из таких факторов:

    • кабель для питания осветительных приборов должен иметь сечение не менее 1,5 кв. мм;
    • кабеля для розеток, в которые будут подключаться электроприборы – с сечением не менее 2,5 кв.мм.

    Чтобы определить необходимую длину всех кабелей, нужно на схеме прорисовать всех потребителей электрической системы. Имея на бумаге размеры всех комнат и помещений, можно понять, какой длины будет каждый провод. При этом следует брать 10-15 см припусков на каждое соединение.

    Как провести кабели в доме

    Способ электромонтажа – важный фактор, с которым нужно определиться на этапе подготовительных работ. Различают два вида – открытая и скрытая электропроводка. В частном доме может быть комбинация этих типов, хотя при строительстве с нуля лучше сразу прятать все кабеля и системы, чтобы они не портили дизайна комнат.

    Скрытие электропроводкиСкрытие электропроводки

    Скрыть электропроводку можно разными способами, но лучше делать это на этапе черновых работ, чтобы потом не портить сделанный ремонт.

    Чтобы определиться, какой тип монтажа электропроводки лучше выбрать, стоит рассмотреть все плюсы и минусы открытого и скрытого способа.

    ПреимуществаНедостатки
    Монтаж открытой электропроводки
    • простые подготовительные и монтажные работы;
    • возможность ремонта в случае повреждения;
    • возможность добавления новых ответвлений.
    • непривлекательный внешний вид;
    • подверженность механическому воздействию и повреждению.
    Монтаж скрытой электропроводки
    • более дешевый способ;
    • не портит внешний вид помещения;
    • не подвержена внешним повреждениям;
    • пожаробезопасна;
    • долговечность всех элементов системы.
    • сложнее в процессе монтажа;
    • трудности при нахождении места повреждения;
    • сложность ремонта с необходимостью повреждения отделочных материалов.

    Взвесив для себя все плюсы и минусы, получится выбрать лучший вариант монтажа электрической системы. В старом доме, когда требуется не прокладка новой, а замена старой электропроводки, зачастую используют открытый тип. Однако в новом доме есть все возможности, чтобы максимально скрыть электрические коммуникации.

    Процесс укладки кабеля и монтажа системы

    Завершающим подготовительным этапом является разметка. Разметочные работы представляют собой нанесение на стены, потолок, пол линий прокладки кабелей, а также места расположения всех элементов. Выполняются при помощи мела. Чтобы сделать ровные линии, нужно использовать рулетку и уровень. Эта процедура также поможет проверить свои расчеты по закупке кабеля или расходных материалов.

    Разметка стен и потолковРазметка стен и потолков

    Разметка стен и потолков во многом упростит дальнейшую прокладку электропроводки.

    После этого можно приступать к самой процедуре монтажа электросистемы. Она состоит из нескольких этапов:

    1. Штробление стен. Болгаркой и перфоратором прокладываются канавки для кабеля и вырезаются места под розетки, выключатели, распределительные коробки. Выключатели располагают на высоте 90-140 см от пола. Розетки – по желанию или в зависимости от расположения приборов, которые будут к ним подключаться.
    2. Установка распределительных коробок и подрозетников. Эти элементы вставляются в круглые отверстия, Для закрепления используется асбест или саморезы.Установка подразетниковУстановка подразетников

      Сначала в стены устанавливаются подрозетники, а потом к ним прокладываются провода.

    3. Прокладка линии. В сделанные канавки укладывается кабель, который сразу рекомендуется фиксировать раствором с шагом 40-50 см. После этого можно будет полностью закрыть шов с кабелем. Он высохнет за сутки. Затем его можно будет затереть и выровнять с общей поверхностью стены.
    4. Подключение розеток и выключателей. Монтаж осветительных приборов. Важно изолировать все провода и убедиться в безопасности каждого элемента системы. После этого стоит их закрыть крышками или кусочками картона, приклеенного скотчем – до окончания всех отделочных работ. Когда ремонт будет завершен, можно будет установить сами розетки и выключатели.

    В зависимости от размеров дома монтаж электропроводки может занять от нескольких часов до нескольких дней. Тщательное выполнение всех требований и мер безопасности – гарантия длительной и спокойной эксплуатации на протяжении нескольких десятилетий.

    Проверка и ввод в эксплуатацию

    Для проверки смонтированной системы электропроводки нужно пригласить в дом специалиста из энергонадзора, чтобы ввести ее в эксплуатацию. С помощью тестера необходимо “прозвонить” все жилы, целостность проводников, проконтролировать правильность изоляции. Кроме того, представитель энергонадзора проверит заземление и ноль.

    Проверка системы электропроводкиПроверка системы электропроводки

    По окончании всех работ нужно проверить систему электропроводки и убедиться в ее исправном функционировании.

    Окончание всех работ и запуск системы подтверждается соответствующим документом – протоколом, который составляет представитель энергонадзора. Заключается договор на предоставление услуг, и дальнейшее пользование электричеством оплачивается согласно действующим тарифам.

    Видеоролики о монтаже электропроводки в частном доме

    Устройство электропроводки в доме своими руками продемонстрировано в видео:

    Пошаговая инструкция проведения электропроводки в частном доме в ролике:

    Монтаж электропроводки в частном доме – это длительный и сложный процесс, включающий в себя множество этапов. Вне зависимости от того, будет он выполняться руками профессионального электрика или самостоятельно, нужно тщательно подготовить, произвести все расчеты и соблюдать требования безопасности. Не стоит экономить на расходных материалах или услугах специалиста, ведь эксплуатация электропроводки предполагает не один десяток лет. Поэтому работы должны быть выполнены качественно и надежно.

    Facebook

    Twitter

    ВКонтакте

    Электропроводка в доме своими руками

    Все владельцы частных домов хотя бы раз в жизни сталкивались с необходимостью ремонта или замены электрической проводки. При ремонте хочется потратиться как можно меньше, поэтому часть ремонтных работ все стараются выполнить самостоятельно, не прибегая к помощи профессионалов. Что касается электричества, не имея базовых навыков и опыта работа в данной сфере, лучше не рисковать и не пытаться починить самостоятельно.

    Разводка электропроводки в доме своими руками конечно возможна, но необходимо понимать принципы работы электросети и знать правила техники безопасности при работе. Итак, разберемся как правильно проводить проводку.

    Краткое содержимое статьи:

    Основные правила при проведении работ с электричеством

    Для осуществления самостоятельного ремонта электропроводки необходимо соблюдать следующие условия:

    • Иметь доступ к оборудованию учета, распределительным коробкам без ограничений.
    • Монтаж этих элементов производится на высоте от 0,6 до 1,5 м.
    • Межкомнатные двери не должны препятствовать доступу к розеткам, выключателям и коробкам.
    • Кабель подводится к этим элементам сверху.
    • Розетки могут устанавливаться в 0,5 – 0,8 метрах от напольного покрытия. В соответствии с правилами техники безопасности, розетки устанавливаются на расстоянии более 0,5 метров от нагревательных приборов (плит, радиаторов).
    • Розетки устанавливаются из расчета 1 шт. на 6 кв. м. Что касается кухни, то здесь количество розеток зависит от количества электроприборов
    • Провод прокладывается в штробы или кабель-каналы строго вертикально или горизонтально. Перегибы и изгибы не допускаются.
    • Кабель не должен касаться металлических элементов и конструкций.
    • Все соединения необходимо тщательно изолировать и разместить в специальных коробах.

    Схема проведения проводки

    Любые монтажные работы, связанные с электричеством, должны начинаться с составления подробного плана или схемы.

    правила проектирования и советы по разводке электрики

    Схема электроснабжения частного дома – это множество упорядоченных кабелей, проводов, защитных устройств. Правильный подбор параметров, характеристик элементов схемы гарантирует безопасность и комфорт владельцев недвижимости.

    Если схема составлена правильно, с учетом требований ПУЭ и других нормативных документов, опасаться нечего – в комнатах всегда будет свет, тепло, а электрические приборы не сломаются от скачков напряжения или короткого замыкания в сети. Поэтому проектированию электрики стоит уделить особое внимание.

    Предлагаем разобраться во всех тонкостях этого процесса. В статье обозначены общие требования к проектированию электросети, приведены практичные советы по выбору проводов, а также подробно рассмотрены типовые схемы разводки электрики.

    Кроме того, мы подготовили обзор частых ошибок, учет которых поможет избежать недочетов в разработке и монтаже сетей электроснабжения.

    Содержание статьи:

    Общие правила проектирования электросети

    Когда электроприборов было мало, а для освещения хватало нескольких лампочек на 40-60 Вт, для устройства системы электроснабжения составлялась примитивная схема, включающая несколько выключателей и розеток.

    Сейчас, с появлением большого количества энергозависимых бытовых приборов, схема обязательно дифференцируется на групповые линии, защищаемые автоматическими выключателями и другими устройствами.

    Схема электропроводки для кухниСхема электропроводки для кухни

    Только в одной кухне может подключаться до десятка устройств, 2-3 из которых – мощные агрегаты, требующие выделенных электролиний с кабелем увеличенного сечения и отдельных розеток

    Если продумать все нюансы расположения электропроводки в частном доме, с учетом использования медного провода, она прослужит не менее 20 лет. Обычно схему составляют вместе с проектированием нового дома или перед капитальным ремонтом.

    Начать следует с указания мест установки таких элементов, как:

    • розетки;
    • выключатели;
    • распределительные коробки;
    • осветительные устройства;
    • мощные бытовые приборы;
    • электрощиток.

    На этом же этапе следует определиться со способом прокладки кабелей – открытым или закрытым. В домах с оштукатуренными стенами обычно используют закрытый способ, с деревянными – открытый.

    Какую бы схему вы не использовали, существует ряд правил, от которых отступать нельзя. Они прописаны в нормативной документации, а их эффективность доказана десятилетиями.

    Вот несколько важных аксиом электромонтажа, которые потребуются и для составления схемы:

    Галерея изображений

    Фото из

    Электрические провода, кабели прокладываются горизонтально и вертикально. Данная норма отражает десятилетия опыта эксплуатации схем

    При прокладке провода нельзя его поворачивать под острым или тупым углом, любой поворот линии должен равняться 90°. От распределительных коробок и щитов провода также отходят под прямым углом, диагональное расположение для сокращения расстояния и экономии материала запрещено

    Нельзя располагать провода в непосредственной близости к оконным и дверным проемам, нишам и порталам. Минимальное расстояние от штроб и кабелей, проложенных открытым способом, – 15 см. Соответственно, розетки и выключатели должны находиться также на расстоянии не менее 15-20 см

    Оптимальное расстояние от розеточного блока до «чистого пола» – 30-40 см. Исключение составляют силовые розетки, установленные в рабочей зоне на кухне, а также в ванной комнате, для фена или бритвы. Их монтируют над столом или раковиной – для удобства пользования

    Установку розеток для компьютерной техники и телевизоров нужно продумать заранее, определив их место расположения. Для экономии места рекомендуем использовать современные модульные блоки с сетевыми, телевизионными разъемами и розеточными группами

    Для мощных бытовых устройств – электроплит, кондиционеров, стиральных машин, других – предусматривают отдельные линии, защищаемые автоматическими выключателями, другими устройствами

    Распределительный электрощиток с устройствами защиты устанавливают на высоте, удобной для обслуживания – примерно на расстоянии 150-170 см от пола. Такая высота служит дополнительной страховкой от проникновения в щит маленьких детей

    Оборудуя разводку на кухне, обязательно следует учитывать расположение газовой трубы, которая обычно проходит вдоль наружной стены. По правилам безопасности и монтажа электроустановок, минимальное расстояние от электролинии или розетки до трубы газа – 20 см

    Провода расположены параллельно или перпендикулярно полу/потолку

    Угол поворота проводов строго прямой

    Расстояние от электролинии до дверей и окон

    Удаленность блока розеток от пола

    Розеточные блоки для оргтехники и видеоаппаратуры

    Индивидуальное электроснабжение мощных бытовых потребителей

    Высота установки распределительного щита

    Расположение электролиний относительно газовой трубы

    Кроме правил, следует учитывать и личный комфорт. Например, у двуспальной кровати обычно монтируют две розетки – по одной с каждой стороны.

    Выключатели располагают на высоте 80-90 см от пола. В больших холлах, коридорах, комнатах .

    Подсветка лестницы светодиодамиПодсветка лестницы светодиодами

    Для экономии электроэнергии на лестницах, ведущих на второй этаж или на чердак, устанавливают светодиодные светильники с датчиками движения, которые включаются только в присутствии человека

    Обязательно следует заземлять все металлические розетки и предметы, связанные с электролиниями. Для заземления в электроустановках используется третья жила кабеля – провод в желто-зеленой изоляции.

    Рекомендации по выбору проводов

    В домах из кирпича, газобетонных блоков, шлакоблоков необходима внутренняя отделка стен, а значит, для прокладки проводов используют скрытый способ.

    Чтобы обеспечить дополнительную защиту, а в случае ремонта быстро заменить кабель, его помещают в негорючего полимера.

    Открытая проводка в ретро стилеОткрытая проводка в ретро стиле

    В домах из бруса или оцилиндрованного бревна для сохранения ретро стиля используют открытый способ прокладки проводов, приобретая декоративную продукцию – скрученную проводку, ролики, стилизованные выключатели и розетки

    Чтобы правильно , специалисты производят расчеты, связанные с определением нагрузки.

    Однако, опираясь на типовые схемы и многолетний опыт, квалифицированные электромонтажники придерживаются следующих параметров:

    • осветительные контуры – 3*1,5 мм² или 3*2 мм²;
    • розеточные группы – 3*2,5 мм²;
    • электроплита/духовка – 3*4 мм²;
    • кондиционер – 3*2,5 мм², для приборов приборы мощнее 5 кВт – 3*4 мм²;
    • отопительные котлы – 3*4 мм² и более (по рекомендациям производителя).

    Оптимальный тип кабеля – медный трехжильный: ВВГнг, ШВВПнг. Использовать провода с сечением меньше указанного нельзя, так как они не будут соответствовать нагрузке и начнут плавиться, создавая опасную ситуацию.

    Разбор схем электропроводки

    Рассмотрим несколько типовых схем, которые используют при строительстве или капремонте. Все варианты объединены наличием защитной группы: делением разводки электрики на контуры, каждый из которых подключен к отдельному автомату.

    Вариант #1 – общая схема-план для всего дома

    Это не монтажная схема, а перечисление всех электроустройств, которые планируется расположить в доме. По ней можно вычислить, сколько потребуется автоматов и , подсчитать общее количество электролиний, ведущих к щиту.

    Здесь следует указать тип питающей сети, чтобы правильно выбрать кабель. Для 3-фазной сети берут 5-жильный кабель, для 1-фазной – 3-жильный.

    Схема электропроводки частного домаСхема электропроводки частного дома

    За часть устройств отвечает организация, поставляющая электроэнергию в дом. Это электросчетчик и входное устройство защиты, которые обычно устанавливаются на наружной стене дома или на столбе, подводящем кабель (+)

    Электрощит располагают в отдельном помещении внутри дома, в коридоре, в находящемся рядом гараже. Там же устанавливают стабилизаторы напряжения и резервный генератор, который снабжает дом электроэнергией в периоды отключения централизованной линии.

    Для удобства обслуживания двух- или трехэтажного особняка на каждом этаже также . Все распределительные щиты подключены к вводному кабелю – медному проводу с сечением 15-35 мм².

    Защитные устройства для электросетиЗащитные устройства для электросети

    На устройствах защиты экономить не стоит: рекомендуется установить УЗО на каждый розеточный контур, автоматы на световые линии для каждой комнаты, а также для кондиционеров, котла отопления, системы «теплый пол» и др.

    Если в отдельной комнате планируется расположить несколько светильников и розеток, то на входе нужно смонтировать . В ней соединяют вводный кабель с линией освещения и розеточной группой.

    Вариант #2 – образец монтажной схемы

    Чтобы начертить монтажную схему, нужно взять план дома и обозначить на нем места установки электроустройств.

    Этот документ становится основой для составления сметы – по нему легко сосчитать не только количество выключателей, розеток и дополнительных материалов, но и подсчитать метраж проводов.

    Монтажная схема электросети одноэтажного домаМонтажная схема электросети одноэтажного дома

    Монтажная схема электросети одноэтажного дома. Чтобы было легче ориентироваться в электрических линиях, ведущих от электрощита к комнатам, контуры обозначены разными цветами

    Обязательно обозначается точка ввода силовой линии в дом и место установки электрощита. Затем, на отдельных линиях, следует отметить распределительные коробки, электроустановки, осветительные приборы.

    Устройства высокой мощности также нужно обозначить, так как они запитаны от индивидуальных линий.

    Если к зданию подключены хозяйственные постройки – баня, гараж, мастерская – это тоже должно быть отражено на схеме, так как является частью разводки электрики в конкретном частном доме.

    Для схем, нарисованных от руки, специальных условных знаков нет, главное, чтобы владелец дома и монтажники понимали, что кроется за каждым символом. Однако лучше использовать , чтобы впоследствии самому разобраться в проекте.

    Вариант #3 – техническое решение для небольшого дома

    Все планы и схемы похожи, так как строятся по одному и тому же принципу, однако могут различаться количеством установленных розеток и контуров освещения, следовательно, и числом подключенных к ним защитных устройств.

    Схема для проводки в домеСхема для проводки в доме

    Образец схемы для одноэтажного дома, внутри которого расположено 3 комнаты, коридор, кухня, санузел. Электролинии собраны так, что одна из них объединяет коридор и комнату, вторая – 2 комнаты

    Перед сетью устанавливают входной рубильник, которым при необходимости можно обесточить весь дом и отключить прибор учета электроэнергии. Затем следует счетчик, и уже после него – защитные группы.

    Для мощных агрегатов, таких как котел отопления или стиральная машинка, устанавливают автоматы на 25-40 А. Сечение проводов тоже должно быть увеличено до 3,5-5 мм².

    С помощью такой схемы не подсчитать метраж проводов, но количество розеток, распредкоробок, выключателей, УЗО, автоматов высчитать легко.

    Вариант #4 – электросхема для подвала/гаража

    Нередко подвал частного дома становится подсобным помещением, где устанавливают стиральную машину и оборудуют сушилку, погребом для хранения урожая или даже теплым гаражом. Гораздо удобнее, когда подобное помещение полноценно оборудовано розетками и светильниками.

    Схема электропроводки в гаражеСхема электропроводки в гараже

    На схеме – разводка электросети с прибором учета электроэнергии. Если гараж находится в подвале или в пристройке, отдельный счетчик не нужен

    Если не брать в учет счетчик, на электрощитке останутся входные автоматы защиты, шина заземления, УЗО на 20 А, три контурных автомата: на линии освещения, для розеток и для компрессора. Дополнительное мощное оборудование также нуждается а автоматической защите.

    Вариант #5 – принципы кухонной разводки

    Схема в частном доме практически не отличается от аналогичной схемы для городской квартиры.

    Ее особенностью является большое количество подключенных электроприборов, следовательно, потребуется выделить несколько электролиний с отдельными автоматами защиты.

    Разводка электрики на кухнеРазводка электрики на кухне

    Основная сложность – размещение розеточных блоков таким образом, чтобы они были рядом с приборами и в то же время в свободном доступе, для возможного ремонта или переключения приборов (+)

    При составлении вертикально ориентированной схемы необходимо отобразить на бумаге мебельный гарнитур с расстановкой всей техники.

    Безрозеточные соединения, например, у духового шкафа, производят под столешницей, возле стены, тогда как розетки для тостера, электрочайника, мультиварки, комбайна лучше вынести над рабочим столом.

    Небольшие бытовые приборы легче отключать от сети, если электроустановочное устройство находится под рукой. Розетки, монтируемые около раковины, должны обладать  от IP44 или выше.

    Обзор частых ошибок проектирования

    Недочеты в схеме или планировании работы влекут за собой ошибки монтажа, а это грозит нарушениями в функционировании электросети. Результатом может стать выход из строя дорогого оборудования, а что еще хуже – электротравма одного из жильцов.

    Каких ошибок следует избегать:

    • использовать некачественную продукцию без маркировки и сертификации;
    • производить расчеты «один-в-один» – любые технические изделия и материалы необходимо приобретать с запасом;
    • закладывать в проект монтаж обычных розеток для подключения варочных поверхностей, котлов, тепловых пушек;
    • планировать применение закрытой проводки – более сложной и подчиняющейся списку требований ПУЭ;
    • проектировать коммутацию в одной распределительной коробке низковольтных и мощных силовых проводов;
    • планировать соединение проводов опасными для дальнейшего обслуживания и эксплуатации скрутками; лучший вариант – готовые клеммы;
    • составлять цепи из алюминиевых и медных проводов, а также использовать алюминиевую проводку.

    Некоторые ошибки касаются неправильных расчетов. Например, штробы под кабель при закрытом способе монтажа должны закладываться на глубину 2-2,5 см, не меньше.

    Установка распаечной коробкиУстановка распаечной коробки

    Неправильно располагать распределительные коробки внизу или на уровне человеческого роста. Их место – под потолком, в 20 см от подвесной конструкции или бетонной потолочной плиты

    Нельзя подключать заземление розеток с помощью шлейфа, производить заземление на чугунные канализационные или стальные газовые трубы.

    Если вы не знаете, как правильно провести электрическую проводку в доме, обратитесь в проектную организацию. Специалисты выедут на место и составят схему разводки, опираясь на конкретные условия монтажа.

    Выводы и полезное видео по теме

    Разбор поэтажной схемы:

    Правила составления схем электромонтажа:

    Описание схемы устройств на распределительном щите:

    Ответственность и риски за «самодеятельность» при составлении проекта ложатся на плечи владельца дома. Если вы не имеете соответствующего образования и опыта, рекомендуем заказать документы в организации, которая занимается профессиональными разработками проектов электроснабжения.

    У вас есть личный опыт проектирования и разводки электрики в частном доме? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

    Схема электропроводки в доме - 110 фото правильного размещения основных элементов

    К проведению электричества в доме следует отнестись с должными вниманием и ответственностью. Особенно важно это в случае, если работа будет проводиться хозяином дома самостоятельно. Стоит также перед началом работы просмотреть фото схем электропроводки.

    Как действовать

    В частных домах проводить электричество лучше перед отделочными работами. Начать можно сразу после того, как будут доделаны стены и покрыта крыша. Начало электропроводки стоит начать с выбора, двухфазным (то есть на 220 Ватт) или трехфазным (380 Ватт) будет ввод. После чего следует разработать схему разводки электропроводки.

    Также нужно рассчитать, оборудование какой мощности потребуется и приступать к подаче документов и получению проектного плана. При этом вряд ли технические условия позволят выделить мощность от 5 килоВатт. После этого можно выбирать все составляющие и комплектующие, покупать их, а также счетчик, автоматы и кабели.


    Все описанные манипуляции стоит относить к подготовительным. Далее можно переходить к непосредственному подведению электричества к дому.

    Самостоятельно этого сделать нельзя, такие действия может выполнять только специализированная организация, владелец дома может решить только, какого типа будет подводка – она может осуществляться по воздуху или под землей.

    Затем осуществляется установка автомата и счетчика. После установки щитка электроэнергия заводится непосредственно в дом. При этом следует помнить о схеме подключения электропроводки в частном доме.

    После того, как будет закончено подведение электричества к дому, можно приступить к прокладыванию кабеля в самом помещении непосредственно. Также устанавливаются и подключаются розетки и выключатели.


    Следующий этап электропроводки в доме – заземление и подключение электричества. После этого систему следует протестировать, затем можно будет получать акт. Получение последнего означает, что электроэнергию можно подключать и использовать.

    Такая последовательность действий не является обязательной, это скорее общий порядок. Каждый конкретный случай требует учёта всех нюансов, также важны технические условия, а также проект. Также, важно заметить, что документы лучше начать готовить заранее, к тому же, подготавливать технические условия можно в течение двух лет.

    Выбор типа

    Частный дом может быть оснащен однофазным или трехфазным напряжением. Первый вариант предполагает напряжение в 220 Ватт, в соответствии с установленными нормами может быть предоставлено максимум от 10 до 15 килоВатт. Второй вариант предполагает, что к дому подводится напряжение в 380 Ватт. А максимально для этого варианта предоставляется 15 килоВатт.


    Трехфазное соединение используют, если предполагается подключение оборудования с большой мощностью, например, электрических плит, отопительных котлов или духовок. В то же время, подключение трехфазного подвода предполагает соблюдение более высоких требований, поскольку травмоопасность будет более высокой.

    В связи с этим, если в доме отопление не будет электрическим, то устанавливать три фазы не обязательно. Такого подхода следует придерживаться и при установлении электропроводки в гараже. Если оборудование не требует высокого напряжения, то и трехфазную сеть подключать не нужно.

    После определения типа, можно разрабатывать план, по которому будет осуществляться электрификация. В таком плане нужно будет указать каждый из электрических приборов и места их расположения, определиться с выключателями и розетками.

    После определения с необходимыми электроприборами, следует рассчитать, какое напряжение они потребуют. После определяются группы потребления, в соответствии с чем к разным комнатам будут подводиться разное количество линий.


    После описанных манипуляций, стоит определиться с расположением щитка, которое регулируется только в части расположения на относительном состоянии от системы трубопровода. Затем устанавливается автомат и электричество подается в дом.

    Если проводка была сделана самостоятельно, то нужно обратиться к специалистам, чтобы была проверена безопасность соединения. Некоторые отличия будет иметь электропроводка в квартире, что обязательно нужно учитывать.

    Фото схемы электропроводки в доме

    Также рекомендуем посетить:

    About Author


    admin

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
