Самоделки на шинах низкого давления своими руками

Самодельные диски для ШНД

Вы наверняка хотя бы раз встречали на российских дорогах транспортные средства, на которых были установлены огромные колеса и диски, которых в продаже не встретишь. Они делаются на заказ и называются шинами низкого давления (сокращенно — ШНД). Эти покрышки пользуются популярностью у таких категорий населения:

  • военных;
  • рыбаков или охотников;
  • геологов;
  • фермеров;
  • путешественников.
Самодельные дискиСамодельные диски для шин низкого давления

Согласно общим характеристикам, ШНД имеют пониженное давление по сравнению с обыкновенными моделями резины. Внешне они гораздо больше обыкновенных моделей, оказывают небольшое давление на покрытие дороги или бездорожье, что и является решающим фактором для удобной езды по любому покрытию

. Невзирая на пониженное давление, сцепление у таких моделей все равно довольно высокое, что обеспечивает быструю езду по:

  • болоту;
  • бездорожью;
  • полю;
  • лесу.

Шины с низким давлением и диски к ним, изготовленные на заказ или своими руками, высоко оцениваются специалистами, которые отмечают их на 20% больший КПД по сравнению со стандартными заводскими моделями. Колеса, в которых вставлена резина с низким давлением, отличаются следующими особенностями:

  • большую площадь соприкосновения с покрытием, что предотвращает быстрый износ резины;
  • невысокое удельное давление. Это дает возможность эксплуатировать покрышки на технике для сельского хозяйства, так как обработка почвы требует минимальной нагрузки на нее. Эта же причина подразумевает использования подобных покрышек на вездеходах;
  • вам потребуются определенные навыки для управления авто с самостоятельно изготовленными комплектующими для колес. Также невысокая износоустойчивость боковых сторон резины ШНД требует аккуратного прохождения поворотов, а также нечастой езды по твердому дорожному покрытию.
Диски для колес самодельныеДиски для ШНД своими руками

Цена на ШНД и комплектующие к ним порой достигает 50% цены транспортного средства. Именно по этой причине автолюбители в последнее время осваивают технологию изготовления самодельных шин низкого давления.

Виды конструкций

Колеса для вездеходов и сельскохозяйственной техники можно сделать самому. Для начала рассмотрите классификацию шин, которой определяется плотность, количество и качество материала для каждого вида, а также материал покрышек. Шины ШНД могут быть такой формы:

Алгоритм работ

Самая простая конструкция колеса состоит из пневматика с двумя дисками. По заранее проделанным расчетам вы вытачиваете ступицу. Она отличается такими особенностями:

  • если она не является ведущим элементом, нужно соорудить посадочное место для подшипников;
  • если ступица — главный элемент, сделайте для нее посадочное место под ось.

Также расположите на ступице фланцы для закрепления дисков. Диски для шин низкого давления можно самому сделать из простой стали листового типа (толщиной от 1 до 3 мм) или же сплава на основе алюминия, имеющего маркировку Д 16 или АМГ. Если вы не хотите изготавливать диски самостоятельно, вам понадобятся обыкновенные диски для автомобилей нужного размера, которые вы сможете приобрести в автомагазине.

Резьбовые фиксаторы шинРезьбовые фиксаторы — приваренные с лицевой (наружней) стороны обода диска. В них закручиваются болты, которые удерживают шину от проворачивания.

Далее следуйте алгоритму:

  • приварите к дискам спицы, соединив их с обеих сторон трубкой для предотвращения разрушения конструкции после накачивания камеры;
  • по кругу диска наваривается трубка в виде обруча;
  • к диску крепится изготовленное заранее посадочное место крепежа к оси;
  • после монтажа снимите при помощи болгарки острые концы, что защитит камеру от прокола изнутри.

Шины низкого давления своими руками можно изготовить в домашних условиях. Вам понадобятся следующие материалы и инструменты:

  • шины. Лучше всего для изготовления качественных шин подойдет резина с авиационного транспорта, а также промышленных аппаратов и техники, использующейся в сельском хозяйстве;
  • маркер для нанесения разметки;
  • нож;
  • болты;
  • лебедка;
  • резиновые перемычки.

Для начала вам нужно будет разметить заготовку при помощи маркера, предварительно помыв и высушив ее. Затем следуйте инструкции:

  1. Вырежете лишний материал по окружности.
  2. Оставьте «окошки» для соединения с диском и ступицей.
  3. Вытащите проволоку и лишнюю резину при помощи лебедки.
  4. Зачистите поверхность, используя наждачную бумагу.
  5. Натяните каркас на шину, предварительно отшлифовав его. Подкачайте колесо до нужного уровня.

[democracy]

[democracy]

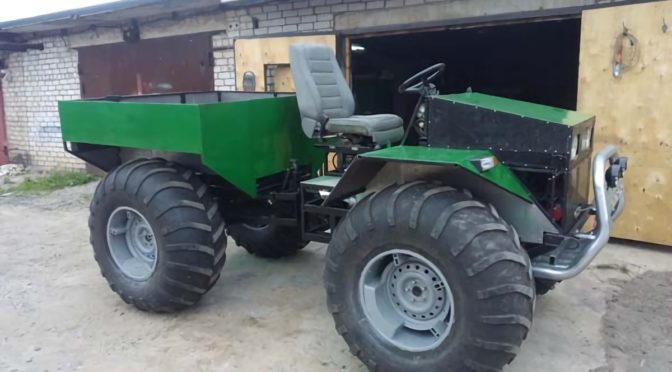

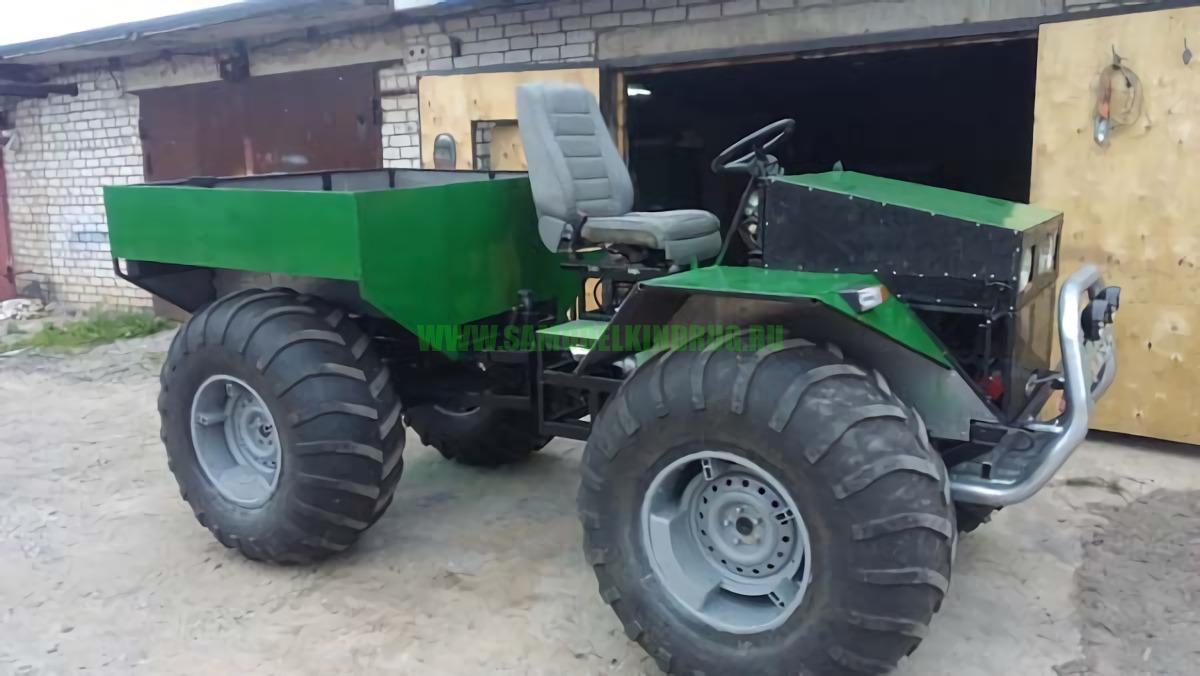

Самодельный вездеход на шинах низкого давления

Вездеход самоделка на шинах низкого давления.

Небольшой двухместный вездеход, построил умелец из Кировской области. Самоделка предназначена для поездок по бездорожью, в снег, слякоть, ехать на таком вездеходе одно удовольствие.

Вездеход имеет классическую компоновку и задний привод с блокировкой дифференциала. Также на вездеход установлен бензиновый мотоблочный двигатель мощностью 7 л.с.

Рама вездехода сварена из профильных труб, уголка и полосы.

Колёса сделаны из камер от авто, диски жигулевские, но их пришлось доработать.

Рулевая колонка взята от автомобиля.

Чтобы понизить обороты двигателя и увеличить тяговое усилие, дополнительно установлена ременная передача и шкивы разного диаметра.

Коробка передач от Запорожца, также имеется блокировка.

Самодельный вездеход используется для поездок в лес по грибы, ягоды. На такой технике можно легко передвигаться по болоту, льду и глубокому снегу.


Автор самоделки: Сергей. Кировская область, Оричевский район, пгт. Оричи.

Вездеход на шинах низкого давления своими руками

Самодельный вездеход на шинах низкого давления, фото и описание самоделки.

Вездеход построен для поездок на охоту и рыбалку в условиях бездорожья тайги.

Машина имеет полный привод 4Х4. На вездеход установлен двигатель и две коробки ВАЗ «классика», дополнительно стоит раздаточная коробка от «Нивы». Мосты от «Волги». Гидроусилитель руля от «Газели».

Шины низкого давления — «обдирыши» грузового автомобиля «Урал».


Рекомендуем посмотреть видео: испытания самодельного вездехода.

Шины низкого давления своими руками – делаем из авто настоящий вездеход!

Шины низкого (сверхнизкого) давления – ШНД, в наши дни весьма активно применяются на геолого-разведывательной и сельскохозяйственной транспортной технике, а также на автомобилях охотников, экстремальных путешественников, рыбаков, военизированных и спасательных структур.

Покрышки сверхнизкого давления – машина проедет везде!

Авто на больших колесах в наши дни все чаще появляются на отечественных дорогах. Ставят на огромные покрышки низкого давления и заводские транспортные средства (например, вездеходы), и самодельные. В большинстве случаев ШНД для них изготавливаются по специальному заказу, что, естественно, требует существенных финансовых затрат.

При желании можно не тратиться, а попытаться сделать шины низкого давления своими руками. О процессе их самостоятельного изготовления мы поговорим ниже, предоставив видео этой операции. А сейчас опишем основное достоинство ШНД. Оно состоит в том, что малое удельное давление на грунт (автомобильную дорогу) таких шин для внедорожников позволяет создавать из обычных авто настоящие вездеходы, которым не страшно движение по пересеченной местности.

Шины низкого давленияШины низкого давления

Шины низкого давления

Машины с резиной сверхнизкого давления без проблем преодолевают любое бездорожье и болота, на них можно передвигаться по проселочным дорогам и сельскохозяйственным угодьям.

Доказано, что проходимость транспортных средств, оснащенных ШНД, на 20–40 процентов выше проходимости аналогичных авто, на которых стоят стандартные покрышки.

Кроме того, описываемые шины (и самодельные, и выполненные в производственных условиях по спецзаказу) характеризуются большим показателем соприкосновения с дорогой. За счет этого покрышка при наезде на какую-либо преграду на грунте принимает ее форму – «обволакивает», повышая тем самым площадь соприкосновения ШНД с препятствием, что дает возможность проехать его без затруднений.

Соприкосновение ШНД с препятствиемСоприкосновение ШНД с препятствием

Соприкосновение ШНД с препятствием

Обратите внимание – автомобили с покрышками сверхнизкого давления требуют от водителя транспортного средства особых умений. Управлять такой машиной сложнее, чем авто с обычными легковыми шинами. Очень важно максимально плавно проходить повороты, чтобы не повредить боковые части покрышек. Именно они подвергаются активному износу при эксплуатации. Автоэксперты советуют свести к минимуму поездки по твердым дорожным покрытиям на ШНД. Рекомендуется использовать машины с такой резиной исключительно на бездорожье.

Разновидности шин низкого давления – они разные!

На вездеходы, сельскохозяйственную технику и другие машины можно устанавливать два типа «резины» сверхнизкого давления – без камер и с камерой. Бескамерные изделия считаются более комфортными и безопасными при езде, они имеют сравнительно небольшой вес. Зато покрышки с камерами практически не подвержены повреждениям и разнообразным деформациям, так как они лучше противодействуют механическим нагрузкам.

Бескамерные изделия сверхнизкого давленияБескамерные изделия сверхнизкого давления

Бескамерные изделия сверхнизкого давления

По функциональным параметрам и конструктивным особенностям ШНД, которыми оснащают вездеходы, бывают:

  • Широкопрофильными. Их разрешено эксплуатировать на разнообразных рабочих давлениях. Такие шины обычно устанавливают на машины с высокой грузоподъемностью, так как широкопрофильные покрышки отличаются уникальной устойчивостью к качению фронтального типа. Визуально они имеют овальный профиль.
  • Арочными. Эта резина в 3–5 раз шире, нежели стандартные шины, ее толщина находится на уровне 50–70 см. Арочные ШНД рекомендованы для монтажа на ведущие колеса. Вездеходы с такими покрышками преодолеют любое бездорожье (смотрите видео).
  • Тороидными. Они бывают бескамерными и камерными, больше всего востребованы среди водителей, желающих сделать свое авто максимально проходимым на пересеченной местности. Профиль тороидных покрышек средний.
Устойчивые широкопрофильные покрышкиУстойчивые широкопрофильные покрышки

Устойчивые широкопрофильные покрышки

Также существуют и так называемые пневмокатки – шины с особыми грунтозацепами, которые выполняют функцию надежного ребра жесткости и увеличивают характеристики автомобиля при езде по необустроенным дорогам.

Изготовление резины низкого давления – все совсем несложно

Основой самодельных ШНД обычно становятся покрышки от промышленных вездеходов, авиационного транспорта либо автотехники, используемой в сельском хозяйстве. Эти шины производят из высококачественного сырья очень высокой прочности.

Резина от промышленного вездеходаРезина от промышленного вездехода

Резина от промышленного вездехода

С выбранной резиновой заготовки следует удалить «лишнюю» резину (с боковых поверхностей и с протектора), а также посадочные сердечники внутри покрышек. Мы подготовили для вас подробное видео, которое поможет вам изготовить самодельные ШНД. Схема выполнения работ следующая:

  1. Заготовка (например, покрышка с авиатехники) очищается, тщательно отмывается от загрязнений, а затем просушивается.
  2. На шину наносим рисунок нового протектора, используя для этих целей маркер.
  3. Удаляем ненужную проволоку из покрышки: по периметру окружности внутри шины прорезаем резину по нанесенным меткам, делаем маленькие окошки, используя подручные средства, вынимаем через них проволоку. Чтобы процесс не вызвал у вас проблем, нужно надежно зафиксировать нашу будущую ШНД. После этого вытянуть всю лишнюю проволоку при помощи лебедки будет действительно просто.
  4. Немного ниже корда подрезаем периметр окружности заготовки, захватываем клещами кусок резины и оттягиваем ее. На этом этапе также желательно использовать лебедку. Оттянутый резиновый кусок обрезаем ножом.
Изготовление ШНД из покрышки авиатехникиИзготовление ШНД из покрышки авиатехники

Изготовление ШНД из покрышки авиатехники

Теперь нужно удалить базовую часть материала на поверхности покрышки до начального каркаса, зачистить его наждачкой, приварить пластины или трубки из металла к диску и натянуть на него камеру. На этом изготовление ШНД завершено! Перед вами готовая колесная конструкция, которую можно смело ставить на автомобиль.

Болотоход на шинах низкого давления своими руками

Легкие вездеходы с камерами огромного размера способны преодолевать сильное бездорожье, по которому другие типы внедорожников пройти не могут. Самостоятельно изготовленные транспортные средства такого типа просты, так как сложной технической базы под собой не имеют, чем и завоевали признание большинства домашних умельцев. Подобная техника особо востребована жителями сельской местности, где осадки сильно снижают качество дорог, а также у любителей охоты, рыбалки и экстремального отдыха.

Разновидности самодельных вездеходов

В зависимости от типа конструкции и ходовой части, различаются следующие виды самодельных вездеходов:

  1. Лодочные болотоходы. Имеют простую конструкцию и относительно дешевы в изготовлении. Оснащены подвесным мотором и позволяют передвигаться по мелким водоемам.
  2. Гусеничный болотоход позволяет ездить по заросшим водоемам, но достаточно сложен и дорог в изготовлении, так как требует прикрепления особого вида гусениц.
  3. Вездеход на шинах низкого давления – наиболее простой и перспективный вид болотохода, эксплуатационные качества которого зависят от конструкции и надежности шин.

Некоторые самоделки в последствии становятся серийными моделями. Так произошло с вездеходом Алексея Гарагашьяна под названием «Шерп», о котором теперь известно во всем мире.

Типы самодельных вездеходов на шинах низкого давления

Самодельные вездеходы на шинах низкого давления, имея одинаковый принцип перемещения по бездорожью, могут различаться по типу конструкции. Различают следующие основные виды транспортных средств данного типа:

1. Полноприводный каракат. В своей конструкции использует элементы трансмиссии и ходовой части от устаревших типов легковых автомобилей. Имеет полный привод, раздаточную коробку, а приспособленный корпус лодки в нижней его части и герметичность добавляют вездеходу плавучести. Предназначается для преодоления топей и болот, способен доставлять грузы и людей в недоступные для обычных внедорожников районы.

2. Трицикл на шинах низкого давления. Отличается максимально простой конструкцией, и может быть изготовлен почти любым автолюбителем в условиях гаража. За основу такого вездехода часто берут мотоцикл ИЖ Планета 3, благодаря его выносливости и неприхотливости.

3. Самодельный каракат с двигателем мотоколяски СЗД. Его особенность – расположение двигателя не под рамой или бензобаком, а под сиденьем или в задней части рамы вездехода. Детали ходовой традиционно берут от автомобилей, а в передней части используются элементы мотоциклов. Для изготовления рамы применяют трубы, швеллера и уголки.

4. Вездеходы с шинами низкого давления на основе легковых автомобилей или квадроциклов. Изготавливаются с использованием уже готовых основных агрегатов путем переделки трансмиссии и ходовой части, а также оснащения их шинами низкого давления.

Как сделать вездеход на шинах низкого давления?

Работа по изготовлению вездехода начинается с составления плана действий, полное выполнение которого означает достижение желаемого результата. Следующие советы помогут сэкономить время и денежные средства:

  1. Наличие свободного времени, позволяющего регулярно выполнять работы по сборке вездехода. При его отсутствии лучше вообще не начинать.
  2. Планирование бюджета. Самостоятельное создание вездехода позволяет сэкономить на покупке серийной модели, но, чтобы исключить лишние траты, необходимо произвести все расчеты и купить необходимые узлы и детали, а также оставить определенную сумму на непредвиденные расходы или возникновение поломок.
  3. Разработка плана. При наличии опыта разработок транспортных средств или задатков инженера-проектировщика возможно самостоятельное создание чертежа вездехода. При отсутствии такового пользуются чужим опытом и готовыми чертежами, которых в сети Интернет достаточное количество.

Шины низкого давления своими руками

Шины данного типа визуально напоминают огромные подушки, поддерживающие всю конструкцию. Степень сцепления в таких колесах позволяет делать транспортное средство проходимым по любому бездорожью. В зависимости от особенностей конструкции, такие шины делятся на следующие типы:

  1. Арочные. Отличаются повышенными размерами в сравнении со стандартным колесом по ширине в 5 раз, и имеют толщину до 700 мм. Давление в них как в обычном мяче – 0,05 Мпа. Устанавливаются исключительно на ведущий привод.
  2. Широкопрофильные. Отличаются овальной конструкцией и давлением ниже стандартного до 2х раз. Чаще используются в грузоподъемном транспорте.
  3. Тороидные. Изготавливаются в камерном и бескамерном варианте, отличаются высокой популярностью среди автолюбителей.
  4. Пневмокатковые, имеющие грунтозацепы для улучшения характеристик проходимости, и ребра повышения жесткости, придающие всей конструкции устойчивость и прочность.

Стоимость шин низкого давления, изготовленных в заводских условиях, может оказаться многим автолюбителям не по карману. Но для собственного вездехода самостоятельно сделать такое колесо вполне возможно. Работы выполняются в следующем порядке:

1. Выбор исходного материала, к примеру, шины сельскохозяйственной или авиационной техники, а также других видов транспорта промышленного назначения.

2. Протектор очищают, моют и сушат, после чего прорисовывают нужные узоры, чтобы создать собственный рисунок, а также удалить лишнюю проволоку и резину.

3. Для удаления излишков проволоки, внутренняя часть колеса подрезается и производится удаление корда при помощи лебедки.

4. Лишнюю резину также удаляют лебедкой, сделав надрезы по окружности, и закрепив их клещами к тросу, аккуратно оттягивая и подрезая при помощи ножа.

5. После удаления слоя протектора, поверхность зачищают наждачной бумагой.

6. Сборка диска. Для этого используют стандартный, разрезанный напополам диск, или сваренный из пластин и труб, после чего тщательно отшлифованный, чтобы исключить повреждение камеры.

7. Шина натягивается на диск и закрепляется ремнями или пожарным шлангом, после чего накачивается. Колесо готово.

Какой выбрать тип протектора для вездехода?

Для подбора нужного вида протектора для вездехода с шинами низкого давления, нужно учитывать следующие факторы:

  1. Протектор должен обладать способностью самоочистки. Данное свойство особенно актуально для использования вездехода в суровых и заболоченных местах.
  2. При использовании вездехода на торфяниках, шины выбирают с невысоким и неглубоким рельефом, иначе при разрыве их верхнего слоя, сцепление окажется недостаточным для полноценного передвижения.
  3. При использовании в заснеженных районах и на песчаниках шины выбирают с редким рисунком.

Выбор двигателя для вездехода

Чаще всего в качестве силового агрегата для самостоятельного изготовления вездехода используют двигатели следующего типа:

  1. Мотоциклетные.
  2. Автомобиля ЗАЗ.
  3. Мотоблока.
  4. Отечественных автомобилей.

Наличие в вездеходе определенного двигателя не имеет принципиальной разницы. Более важно учитывать такую особенность, как обеспечение его достаточного охлаждения, так как транспортное средство эксплуатируется круглый год в различных температурных условиях и при невысокой скорости движения. Для этого отлично подходит двигатель ЗАЗ, хорошо переносящий перепад температур. Вездеходы, работающие на мотоблочных силовых агрегатах, также зарекомендовали себя с лучшей стороны.

Другим основным критерием выбора двигателя для будущей самоделки является его мощность.

Запас мощности должен быть достаточным, чтобы вездеход на шинах низкого давления смог выехать из грязи, воды, или глубокого снега.

Выбрав агрегат с запасом мощности, получают лучшую производительность, предупреждают перегрев и создают условия для максимально долгого срока эксплуатации.

Особенности ходовой части вездехода

Ходовая часть вездеходов на шинах низкого давления изготавливается в виде независимой подвески для придания вездеходу лучших качеств проходимости, повышения комфорта управления транспортным средством и удобства езды для водителя и пассажиров. Данный тип конструкции имеет основной недостаток – трудоемкость изготовления.

Для ее создания применяют трубы, уголки и швеллера, изготовленные из прочной легированной стали, создав крепкую основу, способную выходить несколько лет без поломок. Раму делают как цельную, так и сочлененную. Последняя имеет высокий рабочий потенциал, но сложность изготовления делает ее достаточно редкой в самодельных конструкциях.

Последовательность самостоятельной сборки вездехода

Сборка вездехода на шинах низкого давления включает в себя следующие этапы:

1. Выбор вида вездехода и основы, на которую будут монтироваться агрегаты и детали. Для этого используются рамы автомобилей или мотоциклов, а также самодельную конструкцию, разработанную своими силами или позаимствованную с чужих чертежей.

2. Изготовление и сборка подвески с задним мостом. Для этого оптимальным решением является независимая конструкция, и, хотя на ее создание будет потрачено намного больше времени, в итоге получится вездеход с более высокими качествами проходимости и комфорта езды.

3. Монтаж колес. Производится после окончания работ по созданию заднего моста и подвески. Для крепления камер используются металлические ступицы. Правильно изготовленные или выбранные колеса низкого давления обеспечат вездеход повышенной безопасностью при движении и хорошей управляемостью.

4. Монтаж двигателя. Особое внимание при этом уделяется правильному устройству системы охлаждения.

5. Монтаж дополнительных систем. Включает в себя подключение тормозной системы, коммуникаций по отводу выхлопных газов, сцепления и электрооборудования. На данном этапе производится установка корпуса вездехода и осветительных приборов.

6. Окончание работ и осуществление пробного теста, который показывает работоспособность узлов и систем. При наличии неполадок или моментов, которые необходимо доработать, недостатки устраняются, после чего вездеход готов к эксплуатации.

Видео испытания самодельного вездехода

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с Вами рассмотрим пошаговый процесс сборки вездехода переломки на ободрышах Александра Мурашова. Видео испытаний и фото сборки прилагается. Данный вездеход имеет две полурамы соединенные между собой поворотным кулаком с переднего моста от УАЗа, приводится в действие от рулевого управления ВАЗ. Полурамы сварены из профтрубы квадратного сечения, задняя часть рамы имеет конусную форму сужающуюся к месту соединения с поворотным кулаком -то необходимо для увеличения угла поворота. Данная компоновка рамы заимствована у трактора Т-150, тоесть принцип работы перелома.

Двигатель установлен от Отечественного автомобиля ОКА 0,7 л 33 л/с Коробка и мосты ВАЗ, колеса ободрыши , колесные диски ВАЗ доработанные под внутренний диаметр колеса, дополнительно сделана защита соска камеры. Карданные валы укорочены и подогнаны.

Дополнительно сделана облегченная кабина и кунг из профтрубы, кунг обтянут банером.

Материалы

  1. ДВС ОКА 0.7 33 л/с
  2. Мост ВАЗ 2 шт
  3. проф-труба
  4. КПП ВАЗ
  5. колеса ободрыши
  6. поворотный кулак УАЗ
  7. отделочные материалы: алюминиевый лист, поликарбонат, баннер.

Инструменты

  1. сварочный инвертор
  2. УШМ (болгарка)
  3. дрель
  4. набор гаечных ключей
  5. измерительный инструмент
  6. умелые руки)

Пошаговые фото сборки вездехода своими руками.

Рама сварена из проф-трубы, перед вами передняя ее часть на которую в дальнейшем будет установлен двигатель. Задняя часть рамы. Место крепления моста к раме. Примерка моста. Колесные диски установлены на ступицы моста. КПП Две полурамы соединены между собой поворотным кулаком от переднего моста УАЗ. Тормозная система. Укорачивание карданных валов вездехода. Поворотный кулак УАЗ Обратите ВНИМАНИЕ. Рычаг переварен в прямое положение. Соединение укороченных карданных валов с мостом. Обратите Внимание! Что крутящий момент передается прямо через поворотный кулак. Установлен двигатель от автомобиля ОКА 0,7 л 33 л/с Угол поворота одной части рамы относительно другой. Изготовление колесных дисков вездехода. Обод. Обдирка шин. Обратите ВНИМАНИЕ! Сосок камеры надежно защищен! Установлено рулевое управление и панель приборов. Изготовление кузова и кунга вездехода. Облегченная кабина отделывается поликарбонатом. Облицовка листовым алюминием. Двигатель и подключение электропроводки. Видео с испытаний вездехода.

Для любого вездехода решающим условием отличной проходимости является использование правильных покрышек.

Но стоимость подходящего комплекта немалая, ведь нередко его выпускают либо в незначительных количествах, либо по специальному заказу.

А ведь изготовить шины низкого давления вполне реально самостоятельно. Работа эта трудоемкая, требует терпения и внимания. Готовый продукт имеет характерное название – ободрыши.

Что такое ободрыши и для чего они нужны?

Ободрыши (они же шины низкого давления) – это «ободранные» от лишней резины огромные покрышки трактора, грузовика или вертолета.

Благодаря большой площади таких колес и их низкому давлению на поверхность, оснащенная ими обычная легковушка становится настоящим внедорожником.

С ободрышами Нива и Уазик могут преодолеть самые разнообразные препятствия – поля, пустыни, каменистую и заболоченную почву.

Без колес с низким давлением сложно обойтись охотникам и просто любителям покататься по труднопроходимой местности.

Самостоятельно сделать такие шины – не проблема. Для этого вполне хватит самых обычных инструментов вроде ножа или лебедки. Еще понадобится немного сноровки.

Перед тем, как начинать создавать шины с низким давлением, нужно ясно понимать, для чего конкретно они понадобятся, то есть, в каких условиях, где именно они будут эксплуатироваться.

  • в первую очередь для езды по грязным ухабистым трассам и сельским дорогам – тогда нужно использовать протектор с самоочисткой;
  • если же на ободрышах будем преодолевать болота, нужно будет канавки протектора чуть занизить, чтобы сцепление стало максимально хорошим;
  • по снеговым заносам и пескам лучше ездить на шинах, на которых элементы рисунка протектора находятся максимально близко друг от друга.

Подумать о вышеперечисленном необходимо заранее.

Процесс создания шин низкого давления

Чтобы изготовить шины с низким давлением на УАЗ, каракат или Ниву, нужно создать саму покрышку, а также крепкое основание из металла, чтобы на него ее прикрепить.

Для самостоятельного создания ободрышей понадобятся:

  1. Основной материал — старые покрышки для грузового транспорта типа Газа-66, Краза 255 (шины ВИ-3), ЗИЛа 131. Также прекрасно подойдут шины с вертолетов, тракторов и небольших самолетов. Если у покрышек «пожеванная» внутренняя часть, использовать их не стоит. В такой резине может образоваться дыра после того, как будет снят верхний слой. В результате их придется попросту выбросить.
  2. Шило, нож (строительный), набор лезвий и точило для их правки. Соприкасаясь с прочными грузовыми покрышками лезвия быстро тупятся и становятся непригодными, так что одним обойтись не получится.
  3. Специальный шаблон из тонкого стального листа или картона поплотнее, а также мелок или маркер для обводки шаблона.
  4. Зажимы (максимально прочные). Лучше всего подойдут те, которыми рихтовщики зажимают кузова покореженного автотранспорта, когда пытаются их выровнять. Для обдирания шин подойдет и стандартная струбцина, но понадобится максимальная аккуратность. Можно орудовать рабочий процесс и обычными кусачками.
  5. Лебедка (автоматическая или ручная) и трос, чтобы натягивать ту часть протектора, которую будем отрезать. Натягивать ее можно и ручным редуктором.

Также может понадобиться молоток (для рихтовки).

Чтобы сделать ободрыши, большие шины нужно будет освободить от лишней резины на протекторе и боковых частях (боковинах). Также необходимо удалить посадочные сердечники и основание корда (внутренний защитный слой покрышки).

  • шину тщательно очищаем от всей грязи, а затем сушим;
  • используя шаблон, маркером или мелком по всей окружности колеса создаем рисунок протектора (таким, каким он станет после того, как часть ненужной резины будет убрана).
  1. По внутреннему периметру шины делаем надрез, чтобы избавиться от проволоки. Надрез лучше делать строительным ножом. Он удобен тем, что на нем можно выставлять длину лезвия.
  2. В районе надреза маркером размечаем прямоугольники и начинаем их вырезать.
  3. Через образовавшиеся отверстия в шине сможем увидеть проволоку, от которой и будем избавляться.
  4. Фиксируем покрышку железным стержнем, чтобы не сдвигалась, и поддеваем проволоку крюком, лебедкой с шины убираем. Убрать ее можно и отверткой, но для этого понадобится немало усилий.

Теперь начинаем шину обдирать:

  • по периметру нарисованной нами окружности протектора делаем надрезы, немного заглубляемся в прорезиненную основу корда;
  • с использованием клещей образовавшееся отверстие фиксируем;
  • резину, которая отслоилась, с помощью лебедки тянем и обдираем.

Чтобы дело шло легче и быстрее, подрезаем ее ножом.

  • постепенно сдираем ненужные слои резины и корда с поверхности протектора и боков, пока не останется один каркас;
  • чистим поверхность с помощью наждачки (если понадобится, рихтуем молотком).

Камера для будущего колеса готова.

  1. Создаем новый шинный каркас. Свариваем колесные диски с пластинами. Колесные диски с низким давлением также можно создать самому. Для этого подойдет самый заурядный таз из алюминия и пожарный шланг (для крепления).
  2. Шлифуем каркас.
  3. Надеваем камеру-ободрыш на каркас.

Покрышку качаем и можем устанавливать на наш автомобиль.

Плюсы и минусы

У ободрышей много преимуществ перед купленными колесами:

  1. Цена. Колеса высокой проходимости очень дорогие, чего никак не скажешь об ободрышах.
  2. Такие колеса прекрасно сцепляются практически с любой поверхностью, что существенно снижает опасность аварий.
  3. Весят ободрыши сравнительно немного. «Непрокачанный» легковушный двигатель с их проворачиванием вполне справится.
  4. Низкое давление на поверхность за счет большой площади шин. С ободрышами топкая местность, зыбучие пески и глубокий снег становятся вполне проходимыми препятствиями. Давление шин на поверхность можно регулировать. Их просто нужно немного подкачать или приспустить.
  5. Шины с низким давлением никак не вредят поверхностным грунтовым слоям, так что на вездеходе с ободрышами можно спокойно ездить по распаханным полям, использовать его в качестве трактора в сельском хозяйстве.

Не лишены ободрыши и некоторых недостатков:

  1. По твердым асфальтным и бетонным покрытиям на ободрышах нужно стараться ездить поменьше. Иначе их очень скоро придется менять.
  2. Легковушка на таких колесах не очень устойчива. Резких поворотов на ней лучше не делать, а быстро гнать вообще нельзя.
  3. Колеса изнашиваются намного быстрее обычных.
  4. Ободрыши – это немалая нагрузка. Детали трансмиссии и подвески с такими колесами менять и ремонтировать придется чаще.
  5. Шины с низким давлением очень эластичны. Это повышает их проходимость. Но из-за повышенной растяжимости ободрыши прокалываются чаще обычных шин.
  6. Автомобиль придется переоформлять – «повышать» до статуса вездехода.

Видео по теме

Автор видео подробно демонстрирует, как сделать колеса-ободрыши для вездехода из грузовых шин.

Заключение

Ободрыши – совсем недорогая замена вездеходных шин. Сделать их совсем несложно.

Они превратят обычный УАЗ или Ниву в настоящий вездеход и внедорожник. Ездить на таком автомобиле можно везде.

Еще одна идея для техники — самодельные гусеницы, о которых прочесть можно здесь.

А если остались тракторные покрышки, из них можно сделать водоем для сада и массу других поделок.

Самодельный вездеход на шинах низкого давления: фото, описание, видео испытаний

Оригинальный вездеход болотоход на шинах низкого давления, построили умельцы из г. Лабытнанги.

Самодельное транспортное средство может передвигаться как по суше, так и по воде. Давайте рассмотрим конструкцию этой самоделки.

Кузов вездехода сварен из профильных труб и обварен листовым металлом. На вездеход установлен двигатель от автомобиля Ока, трансмиссия от Шевроле Нива, доработанная.

Вездеход имеет большие колёса низкого давления, которые позволяют ему легко преодолевать бездорожье и держаться на воде.



Внутри кабины, есть место для водителя механика и двух пассажиров.

Также имеется грузовой отсек.

Вездеход имеет полный привод 4х4 и хорошую независимую подвеску.

Низкий центр тяжести, позволяет ему устойчиво передвигаться по пересечённой местности.

Рекомендуем посмотреть видео испытаний самодельного вездехода.

Автор: Виталий. Ямало-Ненецкий автономный округ, Лабытнанги.

Загрузка…

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
