Доводчик двери своими руками

Устройство для автоматического закрытия двери получило название «дверной доводчик» не зря. Смысл этого механизма заключается в доведении дверного массива до нулевого, то есть закрытого положения.

Причем сам процесс происходит плавно и автоматически. Более того, если доводчик установлен верно, то это продлит срок эксплуатации двери и сохранит нервную систему окружающих.

В чем необходимость?

Как устроен дверной доводчик.

Важность установки этого устройства заключается в следующем:

  • через постоянно открытую дверь выходит тепло, а нам его нужно сохранить, значит, существует необходимость в установке специального приспособления для устранения проблемы;
  • дверной доводчик экономит наше время на закрывание двери;
  • благодаря этому устройству, привычка некоторых людей не закрывать после себя дверь, становится не таким уже социально опасным явлением.

Однако многих беспокоит вопрос сохранности не только нервов, но и финансовых сбережений. Так как автодоводчик – это механизм достаточно простой и понятный, то существует множество вариантов изготовления его своими руками в домашних условиях.

Секреты автоматического доводчика

Разберемся сначала со структурой и механизмом его работы. В его основе лежит принцип пружины: во время открытия к двери прикладывается сила, из-за которой пружина сжимается через рычажную тягу, поршень и ось доводчика. Часть поршня, которая освобождается от него, заполняется маслом, а когда дверь закрывается, разжимается и пружина, а масло течет в обратном направлении.

На что стоит обратить внимание, при изготовлении доводчика своими руками, так это на несколько основных моментов.

Итак для того, чтобы доводчик был максимально работоспособным, необходимо учесть вес и размеры двери. Здесь существует прямая зависимость между этими показателями: чем больше и тяжелее дверь, тем более мощным должен быть закрывающий механизм. Бывает даже так, что есть необходимость в установке двух устройств.

Еще одним важным пунктом является доступность параметров закрывающего механизма к регулировке. Самодельный доводчик, так же как и изготовленный на предприятии имеет силу и скорость закрывания. Эти характеристики при желании или необходимости можно регулировать.

При его монтаже, стоит также учесть, на какой профиль он будет осуществляться, ведь в зависимости от этого производится подбор соответствующих комплектующих элементов. Тяговые устройства могут быть стандартными, скользящего типа, с фиксатором.

Набор мастера

Вот где фантазия мастера может разгуляться, так это в вопросе какой тип доводчика сделать своими руками.

Определиться в нем поможет решение о том, какой способ монтажа наиболее приемлем:

  1. Поверхностный (установка механизма прямо на дверное полотно).
  2. Напольный (крепится к полу и дополнительно выполняет функцию опорных дверных петель).
  3. Скрытый (размещается внутри двери).

Не стоит забывать и о температурном режиме, ведь некоторые материалы, из которых может быть собран автодоводчик, при определенных погодных условиях приходят в негодность.

Однако есть и нечто постоянное, что не зависит ни от типа монтажа, ни от двери – это набор различных пластин для установки доводчика своими руками. Для монтажа его корпуса используются угловая, подвесная и пластина для крепления, для скользящей части – угловая и монтажная.

Проанализировав вышеуказанные параметры выбора, можно предложить несколько бюджетных вариантов автоматических закрывающих механизмов для двери, которые легко соорудить своими руками.

Веревочная конструкция

Регулировка скорости открывания и закрывания двери

Инструкция о том, как сделать самодельный доводчик, гласит о том, что сперва нужно прикрепить к двери прочную веревку или трос. Затем – ролик или колесико, по которому будет ездить веревка, и закрывать дверь.

На ее конце устанавливается груз, задачей которого будет создание противовеса массиву дверного полотна. Это значит, что именно он будет тянуть дверь назад. Для того чтобы груз не ударялся каждый раз о стену, его лучше заключить в мягкую трубу.

Всё гениальное – просто

Еще в далеком 1976 году юный техник из Днепропетровска предложил инновационную и в то же время простую идею – автодоводчик, не требующий установления никаких дополнительных конструкций. Инструкция по применению данного изобретения содержит советы, как без лишних манипуляций усовершенствовать имеющийся механизм закрывания двери, чтобы она под силой собственной тяжести самостоятельно захлопывалась.

Все что необходимо изменить – это угол скольжения двух частей петли, с 90 градусов до небольшого угла около 10 градусов. Смысл механизма заключается в скольжении дверного полотна вверх при открытии и приподнимании его.

Когда дверь отпустят, она из-за своей тяжести вместе с петлей опустится на прежнее место. Такой доводчик очень легко организовать своими руками без посторонней помощи. А плавность работы механизма обеспечит отсутствие механических повреждений о дверной косяк.

Небольшой итог

Таким образом, мы узнали, что доводчик – очень нужная и полезная вещь. Поэтому в силу небольших финансовых возможностей и знания азов физических законов, вполне вероятно собрать автоматическую закрывающую конструкцию своими руками, используя готовые идеи или придумав свою.

Как сделать самому доводчик дверей – возможно ли это?

Дверной доводчик – отличное изобретение, помогающее в эксплуатации двери. Благодаря этому устройству дверь не хлопает при закрывании, не разгоняется, ее намного легче открывать, каким бы тяжелым не было полотно. Кроме того, он позволяет фиксировать дверь в открытом положении, что удобно при необходимости проветривания помещения.

Однако качественный надежный механизм стоит относительно больших денег, а потому многие интересуются, как сделать самому доводчик дверей. В данной статье мы попробуем разобраться с его строением и понять, возможно ли самостоятельно создать подобную конструкцию.

Из чего состоит доводчик

Главной составляющей деталью любого недорого, обычного дверного доводчика является пружина, сжимаемая и разжимаемая при закрывании и открывании дверного полотна. При закрывании двери в действие вступает особый амортизатор, способствующий замедлению движения дверного полотна, чтобы то не хлопало о дверную коробку, а прислонилось к ней плотно, но плавно. В большинстве моделей в качестве амортизатора выступает специальный поршень, выдавливающий масло из одной камеры в другую. Масло и замедляет движение двери. Поэтому, если вы задались вопросом, как сделать самому доводчик дверей, сразу попытайтесь представить и его внутреннее устройство, чтобы понять, по силам ли вам будет изготовить такую конструкцию.

Что же происходит внутри устройства, когда дверь открывается? В таком случае в работу включается особый перепускной клапан, обеспечивающий обратное движение масла. В итоге, для того, чтобы открыть дверь, вам необходимо преодолеть лишь усилие пружины.

Конечно, если вы действительно ищите способ, как сделать самому доводчик дверей, то вместо масляного амортизатора можно использовать обычный насос – именно по такому принципу создавались первые доводчики. Однако подогнать его работу под определенные требования будет невероятно сложно.

А ведь это далеко не все, что необходимо учитывать при попытках создать доводчик своими руками. Например, каждый механизм должен иметь особую систему шестерня-рейка, через которую и поступает нагрузка на пружину. Именно подобная система по праву признана наиболее эффективно для создания доводчиков и последующего управления дверным полотном при его закрывании и открывании.

Есть и другие модели доводчиков, в которых предусмотрено наличие кулачкового механизма. Сделать их самому практически невозможно.

А есть ли альтернатива доводчику?

Допустим, вы решили установить в подъезде дверь или усовершенствовать уже установленную. Покупать доводчик в складчину соседи не хотят, но при этом упорно забывают прикрыть дверное полотно. Тратить свои деньги на приобретение механизма вы тоже не хотите, поскольку велика вероятность, что устройство попросту демонтируют любители легкой наживы. Поэтому вас интересует, как сделать самому доводчик дверей.

Как уже можно было понять из приведенного выше описания устройства механизма, самостоятельно, в домашних условиях создать подобное приспособление практически нереально. Зато можно придумать различные варианты устройств, альтернативных доводчику.

В этой части материала мы и поговорим о том, как сделать самому доводчик дверей или его подобие, используя подручные приспособления.

  1. Система противовесов – в потолок рядом с дверью монтируется роликовый механизм, а в дверное полотно длинный трос, который следует протянуть через ролики. К концу троса крепится груз, вес которого будет настолько большим, чтобы надежно притягивать дверное полотно к коробке. При этом он не должен быть слишком большим, чтобы дверь открывалась без излишних усилий и ей могли свободно пользоваться пожилые люди и дети.
  2. Наиболее простой метод – установка обычной пружины, один конец которой крепится к дверному полотну, а второй к стенке. Опять-таки, пружина не должна быть излишне жесткой, поскольку дверь будет крайне сложно открываться. А при закрытии двигаться очень быстро и толкать входящего человека в спину.
  3. Вместо пружины использовать кусок старой резины или часть старой автомобильной камеры. Данный метод создания «доводчика» ненадежный и неэстетичный.

Вот и все способы, как сделать самому доводчик дверей или отдаленное его подобие. Возможно, существуют и другие.

Однако мы бы рекомендовали не изобретать ничего нового, а приобрести все-таки качественное, надежное, заводское изделие, которое будет служить верой и правдой долгие годы. Естественно, при бережном отношении к нему.

Доводчик для двери своими руками: выбор и технология установки

Доводчик для двериНаверное, многие из тех, кто родился в далеком СССР, помнят, какие механизмы для закрывания дверных полотен тогда использовались. Это были огромные стальные пружины, которые порой притягивали дверь с такой силой, что открыть ее мог только рослый, физически здоровый мужчина в полном расцвете сил.

А закрывались они с таким грохотом, что слышно было в соседнем доме. Аналогичная ситуация была практически в любых подъездах города. Для тех, кто жил на первых этажах домов, это было по-настоящему испытанием. Что они только ни подкладывали на порог и что только ни привязывали и ни забивали к коробке, чтобы хоть как-то приглушить звук бьющегося полотна.

Отцепление пружины тоже не было решением проблемы из-за постоянного сквозняка в подъезде. Хорошо, что это время прошло, и теперь мы можем воспользоваться всеми благами цивилизации в полной мере. Прежде чем приступить к установке доводчика для двери, следует разобраться в том, что же представляет собой этот механизм. Это специальное механическое приспособление, которое предназначается для автоматического закрывания.

Преимущества монтажа доводчика для двери заключаются в уменьшении степени износа фурнитуры и петель. Такое оборудование устанавливается в обязательном порядке на полотнах, которые оборудованы специальной системой контроля доступа, а также на любых эвакуационных выходах или противопожарных входах. Они обеспечивают надежное, плотное закрывание двери.

Как выбрать подходящую модель?

Перед тем как приступить к выбору, следует ознакомиться с тем, что монтаж устройства совершается тремя известными способами: верхним, напольным и скрытым креплением. Перед монтажом вы должны замерить ширину поверхности и рассчитать вес конструкции. От этого будет зависеть выбор модели устройства для закрывания. При выборе следует учитывать функционирование конструкции, при каких условиях будет совершаться работа и при какой температуре.

Выбор доводчика на металлическую дверь должен происходить с учетом ее рабочей массы, ведь неправильно подобранная модель может просто не выполнять свою главную функцию. Устройства для металлической двери могут быть вполне установлены на тяжелое деревянное полотно, принципиальной разницы в их монтаже здесь нет.

Защитить доводчик от резких перепадов температурного режима вы можете благодаря установке специального термослоя, который крепится на внутренний клапан механизма. Как уже упоминалось ранее, существует несколько популярных видов доводчиков для двери. Установка этих устройств совершается достаточно быстро и легко, поэтому весь процесс закрепления вы можете выполнить своими руками.

Выбор доводчика для двери определяется материалом, из которого изготовлены полотна, размером и функциональным предназначением. Самым популярным по способу монтажа является стандартный доводчик. Для такого вида установки характерно верхнее крепление. Но и здесь существует несколько вариантов фиксации оборудования: монтаж способом крепления на дверную коробку с закреплением рычага к основе входных дверей или противоположный монтаж.

Как закрепить механизм?

Конструкцию следует монтировать непосредственно к дверной основе. Этот процесс легко выполнить своими руками. После монтажа к поверхности двери следует закрепить рычаг на коробке. При этом необходимо учесть несколько нюансов.

  1. Если подразумевается открытие «на себя», механизм следует монтировать именно на дверную поверхность.
  2. При открытии «от себя» следует совершить крепление на коробку.

Если при некоторых обстоятельствах невозможно выполнение первого и второго вариантов, то специалисты прибегают к альтернативной мере установки, которая называется параллельным монтажом. При этом механизм монтируется к дверной поверхности, а рычаг крепится на дверную коробку с помощью специальной пластины. Еще одной известной разновидностью считается напольная модель доводчика для двери.

В креплении такого рода устройства также нет ничего сложного, установку можно совершить своими руками. Чаще всего доводчик двери устанавливают самостоятельно на полотнах, не имеющих коробок. То есть дверную конструкцию, которую открывают с помощью петель, практически нереально оснастить подобным оборудованием. Напольная модель сама выполняет функции дверной петли и обеспечивает поворотные движения.

Ее монтаж считается обязательной частью установки дверной конструкции. Особенность такого монтажа — это тот факт, что устройство устанавливается на полу. Конструкция заходит в специальное углубление в полу. Верхняя часть устанавливается по такому же принципу. Очень важно учесть, чтобы при установке верхняя и нижняя части устройства точно совпадали по вертикали. Если установка доводчика для двери своими руками будет сделана неправильно, то устройство быстро выйдет из строя.

Еще одним немаловажным способом монтажа доводчика для двери является скрытая установка. Такой монтаж легко совершается своими руками на железных, деревянных и пластиковых дверных полотнах. Этот процесс можно разделить на два варианта. Первый связан с установкой петель-доводчиков, который практически не отличается от установки обыкновенных навесов. Второй способ связан со скрытыми доводчиками верхней установки. Такая конструкция крепится способом врезания в дверную поверхность.

Установка верхнего скрытого доводчика совершается в считанные часы, и вы можете выполнить ее своими руками. Для начала вам нужно выбрать два паза, один из которых будет предназначен для механизма, а второй — для его ответной части. При установке следует учесть один нюанс, заключающийся в ширине зазора, который образуется между дверной коробкой и поверхностью двери.

Технология и правила монтажа

Если у вас стандартная дверь, которая открывается на себя, то вы с легкостью можете выбрать способ монтажа устройства. Для облегчения работы приобретайте уже готовый комплект для крепления доводчика. Как правило, туда входит:

  • дверной доводчик;
  • специальный рычаг;
  • крепежи;
  • инструкция с шаблоном для крепления устройства.

Схема крепления позволяет быстро выполнить монтаж устройства своими руками, для этого не нужно специального образования или навыков. Инструкция к установке находится в упаковке, изучив которую, вы все сделаете с легкостью. Вам нужно взять шаблон и расположить его по схеме на закрытом дверном полотне. Далее для вашего удобства можно закрепить схему скотчем. Так, как указано на шаблоне (можно даже поверх схемы), сверлим отверстия для последующего закрепления доводчика.

Следующим действием будет крепление рычага к дверной коробке. При этом не нужно ничего регулировать — достаточно просто зафиксировать устройство. Далее следует надеть доводчик на рычаг и с помощью винта закрепить эти две части. Нужно учесть то, что крепление должно совершаться в таком положении, в каком будет осуществляться установка доводчика к поверхности двери. Важно проконтролировать, чтобы винты были направлены в сторону дверных навесов. Далее можно регулировать тягу рычага устройства.

Нужно достичь такого положения, при котором отверстия на полотне будут совпадать с отверстиями в устройстве. Важно также учесть положение рычага по завершении монтажа. При закрытой двери он должен быть расположен перпендикулярно коробке двери. Если вы правильно установили рычаг, то можно его прикрутить и попробовать, как будет работать все устройство. Если после этого дверь слишком туго или, наоборот, слабо открывается, не стоит пугаться. Это легко исправить с помощью регулировки рычага.

Выполняя основные работы, обязательно соблюдайте технологию монтажа, чтобы механизм прослужил вам не один год. Выбрав качественный доводчик с полным комплектом для крепления, вы обеспечите быструю, легкую установку полезного современного оборудования.

Как выполняется ремонт доводчика двери своими руками

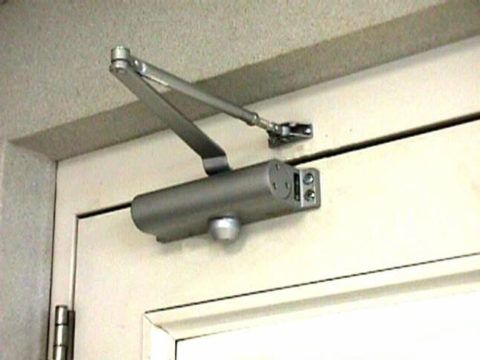

Доводчик на двери

Доводчик на двери

Многие современные проемы оборудованы таким механизмом, как доводчик. Но, как и любое устройство, он может периодически ломаться.

Это может произойти из-за неправильной или длительной эксплуатации, возможного брака при изготовлении механизма. Поэтому, лучше заранее узнать, как выполнить ремонт доводчика двери своими руками разной конструкции, что и предлагает статья.

Преимущества использования

Установка доводчика

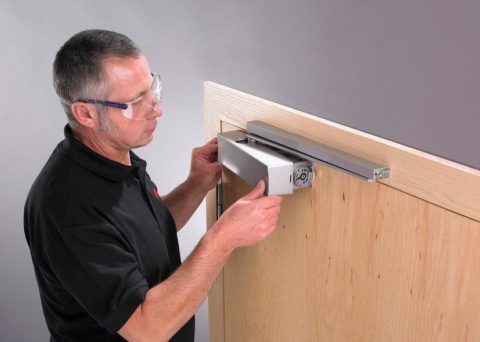

Установка доводчика

Такое оборудование предназначено для автоматического закрывания двери. К тому же данная конструкция увеличивает период эксплуатации дверных ручек и петель – они меньше изнашиваются.

При использовании в доводчике демпфера, который наделен функциями гашения и торможения, удобнее для человека свободно проходить и переносить грузы через дверные проемы.

В этом случае:

  • Дверь может фиксироваться в открытом положении;
  • Появляется эффект скольжения, при закрывании двери происходит ее плавное торможение;
  • Регулируется «дохлоп» полотна двери до плотного его прилегания к дверному проему.

Совет: Приобретая доводчик, следует обращать внимание на вероятность восстановления и ремонта механизма при возникновении неисправностей своими руками.

Причины поломок

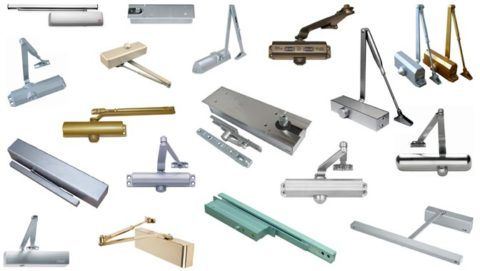

Разновидности конструкций

Разновидности конструкций

Чтобы ликвидировать поломку на длительное время, необходимо заранее определить причину возникновения дефекта.

Причинами неполадок в доводчиках для двери чаще всего бывают:

  • Неблагоприятные условия погоды. Это дожди, постоянная сырость, перепады температуры, что больше всего касается коробов из пластика и металлических открытых элементов;
  • Резкое передвижение полотна двери. Если не соблюдается инструкция ее открывания или закрывания, делается это быстрее, чем предполагает настройка доводчика, неизбежно возникнет поломка механизма.
  • Блокировка движения двери. Такая ситуация часто возникает в тех системах, где не предполагается задержка открытия полотна больше, чем на 90º. Если под такую дверь подложить камень, она не будет закрываться, и на механизме это скажется негативно.
  • Перегрузка доводчика. Это может произойти при выборе устройства недостаточной мощности для тяжелых дверей. Перегрузка может появиться, если виснуть на двери или кататься на ней, что особенно любят делать дети.

Особенности конструкции

Перед тем, как отремонтировать доводчик двери, стоит познакомиться с его конструктивными особенностями, по какому принципу он работает (см. Доводчик для двери: конструктивные варианты и требования к ним).

Внутри устройства может быть механизм такой конструкции:

  • Пружинный. В нем отсутствует контроль открытия и закрытия двери;
  • Шестеренчатый. Обеспечивает мягкое перемещение полотна двери при закрывании;
  • Эксцентриковый. Используется фигурный кулачок, позволяющий задавать механизму любые параметры момента.
Пружинный
Пружинный
Шестеренчатый
Шестеренчатый
Эксцентриковый
Эксцентриковый

Вращение дверного полотна может передаваться несколькими способами:

  • С помощью шарниров или рычагов. Такое устройство достаточно долговечное, а при поломке его можно отремонтировать самостоятельно.
  • Через скользящий канал. В этом случае передача напряжения происходит скольжением – рычаг двигается свободным кольцом по скользящему каналу. Открывать дверь с таким механизмом сложнее, требуется приложить большие усилия. Кулачковая технология позволяет устранить этот недостаток.
  • Встроенным механизмом в пол.
Рычажная система
Рычажная система
Передача скольжения
Передача скольжения

Механизм, встроенный в пол
Механизм, встроенный в пол
Доводчик для раздвижных дверей
Доводчик для раздвижных дверей

Наладка и ремонт оборудования

Настройка доводчика двери

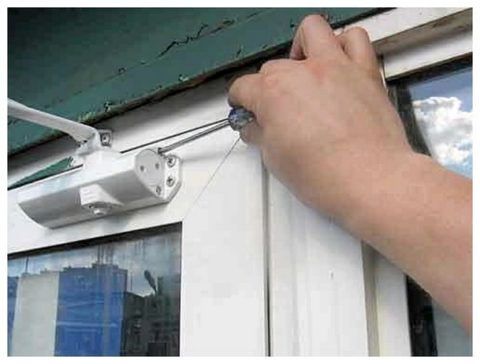

Настройка доводчика двери

После приобретения механизма, сразу возникает вопрос, как настроить доводчик двери? Видео весь процесс подскажет со всеми нюансами. Но следует иметь в виду, что починить можно не все поломки, учитывать нужно и материальные затраты, иногда ремонт доводчика двери будет стоить дороже, чем приобретение нового.

Это связано с тем, что цена комплектующих не намного дешевле стоимости всего механизма, да к тому же не всегда ремонт можно сделать самостоятельно. Но, тем не менее, проблему стоит рассмотреть.

Самые распространенные поломки оборудования:

  • Утечка масла или специальной рабочей жидкости;
  • Деформация тяг, поломка колена;
  • Произошла разбалансировка механизма.
Поломка рычагов доводчика

Поломка рычагов доводчика

Перечисленные повреждения можно устранить самостоятельно, имея навык и такие инструменты, и материалы, как:

  • Простая и фигурная отвертка;
  • Необходимые запасные части;
  • Специальная сварка, для ремонта рычагов устройства.

Утечка масла

Зимой, из-за перепадов температуры, может поломаться основная часть доводчика, отвечающая за плавность перемещения тяжелой двери. Это корпус, заполненный маслом.

Без него механизм, утратив свои некоторые свойства, превратится в обычную пружину, что приведет к более резкому притягиванию двери с большим шумом.

Совет: Такую неисправность необходимо устранить, как можно раньше, чтобы не пришлось менять деталь полностью или избежать даже выхода доводчика из строя.

Как починить, и как залить масло в доводчик двери? В этом случае:

  • Определяется правильно место протечки. Это появляется при разгерметизации короба, при его повреждении;
  • Проблема устраняется с помощью герметика;
  • Но такие меры помогают устранять лишь незначительные дефекты, при слишком большой трещине или, если до проведения ремонта вытекло довольно много масла, эти меры не дадут никакого эффекта. В любом случае понадобится менять дверной доводчик;
  • Если в устройстве изначально было мало жидкости, требуется его дозаправка; Можно использовать синтетическое моторное масло или более дешевую — амортизаторную жидкость;
  • Заливается масло через отверстия, в которые вкручены регулировочные винты, после их удаления.
Заливка моторного масла для дозаправки доводчика

Заливка моторного масла для дозаправки доводчика

Деформирование штанги

Повреждение штанги

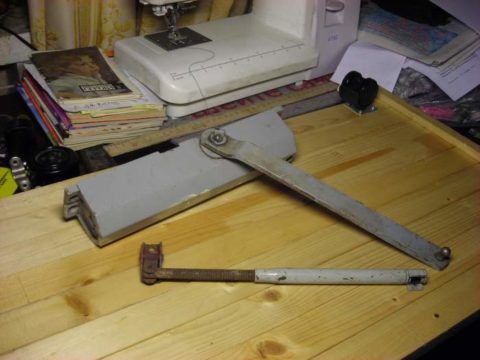

Повреждение штанги

Если не работает доводчик двери из-за деформации штанги, такой дефект в рычажном узле заметить гораздо проще. Деталь расположена на видном месте.

Совет: Чтобы своевременно заметить такой дефект, необходимо периодически проверять состояние механизма. При возникновении малейших повреждений, необходимо быстро отремонтировать рычаг.

Инструкция по ремонту испорченной штанги на доводчике двери и причины появления дефекта, указаны в таблице:

Причина дефектаСпособ устранения
Образование на детали ржавчины, что указывает на использование для ее изготовления простой стали.Для устранения дефекта необходимо поверхности зачистить от коррозии, а затем обработать все детали изделия специальным защитным составом.
Надлом детали.Устраняется сваркой. Далее швы хорошо зачищаются до идеально ровной поверхности.
Изгибы и искривления элементов.Деталь выравнивается с помощью молотка. Но выравнивать следует очень осторожно, чтобы от чрезмерной нагрузки штанга не лопнула.

Совет: При обнаружении слишком больших повреждений, которые трудно устранить, следует приобрести новую запасную часть, как на фото, и сломанный фрагмент полностью заменить.

Узел для замены штанги

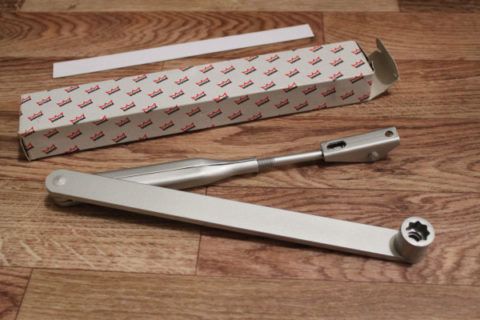

Узел для замены штанги

Приобретая новый элемент, нужно обращать внимание на его размеры, способ крепления и форму посадочной части, чтобы они соответствовали конкретной модели доводчика. Как правильно заменить штангу подробно показывает видео в этой статье.

Регулировка доводчика

Регулировка механизма

Регулировка механизма

Если при эксплуатации особых отклонений, требующих срочного ремонта не происходит, необходимо контролировать изменение характеристик механизма, проводить их регулировку.

Эти изменения могут быть связаны:

  • С изменением скорости;
  • Ухудшением плавности хода;
  • С отсутствием плотности примыкания полотна двери к проему.

Такие отклонения происходят из-за разницы температуры внутри и снаружи помещения. Для их устранения необходимо:

  • При медленном или быстром закрывании дверей, нужно регулировочный клапан повернуть по или против часовой стрелки, что зависит от необходимости ускорения или замедления хода движения дверного полотна;
  • Регулировку скорости примыкания полотна к проему нужно проводить поворотом второго клапана механизма;
  • Чтобы задержать дверь при ее закрывании, нужно дверь оставить открытой в положении 90º и увеличить затяжку фиксатора, но не более чем на 2 оборота от исходного положения.

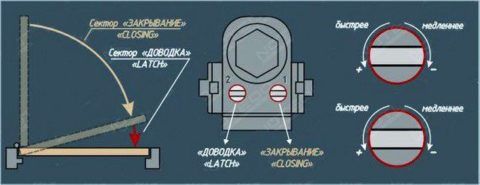

Схема регулировки скорости

Схема регулировки скорости

Профилактика работы механизма

Для максимального продления срока службы доводчика для двери, нужно постоянно поддерживать его в исправном состоянии.

Для этого следует регулярно контролировать состояние главных деталей системы:

  • Проводить регулярную обработку всех металлических деталей составами, предохраняющими от образования коррозии, смазывать их для плавности хода.
  • Проводить регулировку настроек по параметрам двери. Изменять эти показатели рекомендуется через каждые полгода.
  • Правильно эксплуатировать устройство.

Не стоит из-за малейшего сбоя в работе механизма приобретать новый механизм. Необходимо внимательно осмотреть оборудование и решить, как починить доводчик двери. Возможно, для этого потребуются лишь отвертка и ваши усилия.

Самодельный ленточный шлифовальный станок своими руками из дверного доводчика

Самодельный ленточный шлифовальный станок, простая конструкция.

Если Вам нужен ленточный шлифовальный станок, то его можно сделать своими руками, как вариант можно использовать вот такую простую конструкцию, которая сделана из двигателя от стиральной машины, а в качестве натяжителя ленты использован дверной доводчик.

Материалы для изготовления самоделки:

  • — двигатель от стиральной машины + регулятор оборотов;
  • — лента шлифовальная;
  • — доводчик для дверей;
  • — подшипники;
  • — болты, гайки, шайбы;
  • — ДСП;
  • — кусок листового металла;
  • — профтруба;

На фото показан процесс изготовления самодельного ленточного шлифовального станка.

Для своей самоделки автор использовал доводчик для дверей и двигатель от стиральной машины, поскольку такой двигатель развивает высокие обороты, его нужно подключать через регулятор оборотов, (вот тут описано — как изготовить регулятор оборотов).

Первым делом, автор заказал у токаря, выточить ведущий вал для двигателя.

Размеры вала.

Двигатель закрепил саморезами на основании, сделанном из ДСП.

В качестве натяжителя, использован доводчик для дверей. Это просто, удобно и практично. Устройство можно отрегулировать, получая нужную степень натяжения, также доводчик легко крепится к основанию саморезами.

На рычаге доводчика, устанавливается ведомый ролик, он собран из подшипников одетых на болт с гайками.

Устанавливаем и примеряем шлифовальную ленту, регулируем усилие натяжителя.

Теперь изготовим опорные площадки для шлифовальной ленты.

Защитный корпус гриндера, сделан из ДСП.

Автор решил испытать самодельный шлифстанок, заточил сверло.

Получился довольно простой и практичный самодельный ленточный шлифстанок, отличная самоделка для домашней мастерской.

Рекомендуем посмотреть видео автора, где подробно показано как сделать ленточный шлифовальный станок своими руками.

Автор самоделки: Владимир Натынчик.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
