Сэндвич труба своими руками – Как сделать дымоход из стальной трубы своими руками устройство, монтаж сэндвич-конструкции, инструкция с фото и видеоКак сделать дымоход из стальной трубы своими руками устройство, монтаж сэндвич-конструкции, инструкция с фото и видео

сбор и установка, схемы установки

Сэндвич труба своими рукамиЛюбая установка, сжигающая топливо, не может нормально функционировать, если у нее отсутствует дымоход. Сегодня строителям известно множество различных материалов, из которых можно изготовить дымовые трубы. Самыми востребованными считаются модульные изделия, которые поставляются цельными комплектами, получившими название «сэндвичи». В этой статье мы рассмотрим часто задаваемые вопросы относительно конструкции таких систем, а также их правильного выбора для каждого конкретного случая. Кроме того, мы выясним, как сделать сэндвич-трубу самостоятельно и установить ее без помощи профессионалов.

Процесс изготовления

Создание подобной конструкции доступно каждому человеку, обладающему минимальными строительными навыками. Чтобы сделать сэндвич-систему, необходимо иметь:

  • металлическую трубу;
  • оцинкованные стальные листы;
  • каменную вату.

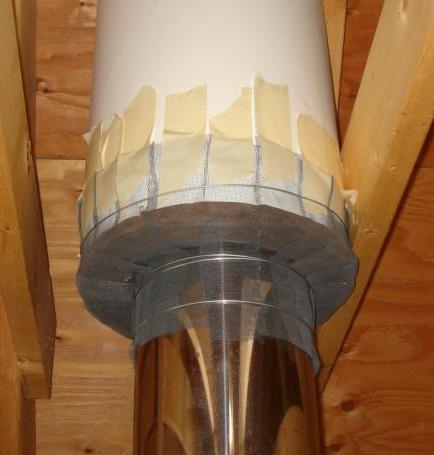

Конструкция устройства представляет собой цилиндрическое изделие, которое закрывается со всех сторон каменной ватой. Сверху сооружение обматывается оцинкованными листами. В большинстве случаев внешняя оболочка дымохода изготавливается сборной и состоит из нескольких частей. Поэтому места соединения элементов конструкции требуют повышенного внимания.Делаем Сендвич трубу самостоятельно

Фиксация оцинкованного железа осуществляется специальными блошками, однако можно воспользоваться и обыкновенными шурупами. Крепление должно быть полным, то есть крепится не только один лист, но и все соседние металлические детали.

При изготовлении сэндвич-дымохода каждый умелец самостоятельно выбирает подходящий материал. При этом обязательно учитывается марка топливного агрегата. К примеру, отечественные водогрейные котлы поддерживают температуру выходящих газов в пределах 120 градусов. Для подобных устройств материалом теплоизоляции может стать минеральная вата.

Совершенно иначе обстоят дела, когда речь идет о самодельных каминах или твердотопливных котлах. Температура нагрева в таких системах может достигать 800 градусов. В этом случае просто не обойтись без каменной ваты. В качестве заменителя можно воспользоваться базальтовым аналогом. Во избежание быстрого прогорания внутренней трубы она должна иметь толстую стенку.

Идеальным материалом для сэндвич-трубы считается нержавейка. Она обладает определенными свойствами, которые позволяют эксплуатировать такую систему много лет. Причем внутренняя поверхность нержавеющей трубы всегда остается гладкой. Выходящие через данное изделие газы не влияют на его стенки, что в свою очередь повышает эффективность самого дымохода.

При стыковке теплоизоляции с длинной стороны возможно появление некоторых проблем. Крепление должно осуществляться внахлест, предварительно сделав подрез, равный половине толщины стенки трубы, с дополнительным перехлестом примерно 10 см, чтобы создать ровную геометрию.

Проведем небольшое сравнение. Высококачественную сэндвич-конструкцию длиной 10 м можно приобрести за 20 000 р. Обыкновенная металлическая труба стоит 6000 р. Цена утеплителя не превышает 2 125 р. За оцинкованные листы придется заплатить 2 500 р. Общая сумма составляет 10 625 р. В этом случае получается 50% экономия. Конечно, возможны и непредвиденные расходы, потому добавим еще 6 000 р. Но все равно это довольно выгодно.

Другими словами, 4 000 р. осталось в кармане, а металлическая труба с толщиной стенки 3,6 мм всегда лучше нержавеющей конструкции 0,5 мм. Из приведенного расчета видно, что прежде чем начать строить дымовой канал, стоит продумать, из чего его лучше изготовить.

Подходящие материалы

На первый взгляд может показаться, что все сэндвич-дымоходы абсолютно одинаковы. Однако это мнение ошибочно. Необходимо отметить, что подобная продукция выпускается с разным уровнем качества. Не рекомендуется приобретать изделия, ориентируясь только на их внешний вид.

Важно обращать внимание на марку стали и ее качество, а также учитывать, насколько она подходит для возведения вертикального канала.

Если просматривать сайты, посвященные строительству трубного устройства для отвода продуктов сгорания, можно встретить множество фотопримеров, показывающих полностью прогоревшую стальную конструкцию. Деформация такой трубы способна привести к пожару или сильному отравлению угарным дымом.

Рассматривая картинки, можно прийти к выводу, что для цилиндрического изделия был использован неподходящий металл.

Материалы для сэндвич трубы

Чтобы с вами такого не случилось, давайте рассмотрим виды нержавеющей стали, из которых можно самостоятельно смонтировать сэндвич-дымоход:

  1. АISI 430. Считается самой дешевой маркой металла. Из нее хорошо изготавливать внешний кожух системы. Такая сталь устойчива к любому атмосферному воздействию. Однако этот материал не годится для изготовления внутренних каналов. Металл плохо варится, поэтому будет довольно сложно получить надежные сварные швы.
  2. АISI 439. Эта марка отличается от предыдущей своим составом: в нее включены титановые добавки. Материал характеризуется повышенной механической прочностью и устойчивостью к коррозии. Трубы для дымохода из такой стали можно устанавливать в газовых устройствах, твердотопливных печах, а также котлах малой мощности.
  3. АISI 316. В состав стали включены специальные легирующие добавки, в результате чего металл приобрел антикоррозийную защиту. Никель с молибденом защищают его от сильноагрессивных кислот. Данная марка стали обладает повышенной термостойкостью. Трубы, выполненные из этого материала, подходят для установки в любых газовых котлах независимо от их мощности.
  4. АISI 304. Сталь похожа на предыдущую марку, однако в ее составе содержится меньшее число легирующих компонентов. Стоимость такого металла на рынке гораздо ниже его аналогов. Качество материала не отличается высокими показателями.
  5. АISI 316i, 321. Эти марки считаются наиболее универсальными. Они не боятся коррозии и отличаются высокой пластичностью. Кроме того, эти виды стали способны выдержать температуру до 850 градусов.
  6. АISI 310S. Данный сплав считается самым дорогим и высококачественным. Сталь обладает высокой термостойкостью и способностью выдерживать температуру в 1000 градусов. Такие свойства позволяют использовать материал в дымоходах, устанавливаемых на пиролизных котлах, развивающих большую мощность.

Любой сэндвич-дымоход высокого качества всегда имеет техническую документацию, в которой обязательно перечислены все виды марок стали, использованных для изготовления системы.Сэндвич дымоход

Когда такая документация отсутствует, есть повод задуматься о том, что предлагаемое устройство – качественная подделка.

Существует также и другой способ распознания нержавейки. Если в состав стали входит много легирующих добавок, она перестает притягивать магнит: он просто скользит по поверхности изделия.

Если труба магнитится, значит, перед вами обычный металл, не имеющий никакого отношения к нержавейке.

Выбираем внутренний диаметр трубы

Правильный подбор этой величины зависит от параметров отопительной установки. Для определения сечения цилиндрической конструкции разработана специальная методика вычисления, в которой за основу берется тепловая мощность оборудования. Формулы расчета довольно сложны, поэтому можно просто воспользоваться усредненными значениями:

Определение диаметра сэндвич трубы
При определении диаметра трубы важно учитывать размеры слоя и вид термоизоляции. Наиболее подходящими являются теплоизолирующие материалы одних из самых известных в мире производителей:

  • PAROC ROB 80t;
  • МАТ 30;
  • ROCKWOOL WIRED MAT 80.

Все эти марки представляют собой базальтовую вату, характеризующуюся пожаробезопасностью.

Толщина утеплителя выбирается в зависимости от вида отопительного оборудования. При этом учитывается средняя температура нагрева выводимых газов.

В таблице показано несколько усредненных данных:

Толщина утеплителя для сэндвич трубы
Схемы установки сэндвич-дымохода

Существует два варианта монтажа вертикального канала:

  • внутренний, когда труба проходит через потолок и крышу;
  • внешний, подразумевающий вывод сэндвич-системы через стену.

Когда конструкция расположена внутри помещения, она меньше всего подвергается внешним воздействиям, потому в ней практически не образуется конденсата. Подобная система подходит для печи в бане. На трубу можно установить бак, в котором будет подогреваться вода. Схема такого устройства показана на рисунке ниже. Для монтажа каменной печи можно установить сетчатую секцию.Вид сэндвич трубы

Какая бы конструкция ни была, между отопительным устройством и дымоходом обязательно монтируется промежуточная секция без термоизолирующего слоя. Она оборудуется специальной заслонкой, так называемым шибером, чтобы можно было регулировать отвод тепла, поступающего в дымоход. Этот момент очень важен для печей, установленных в бане.

К недостаткам такого устройства относятся высокая трудоемкость и сложность прокладки трубопровода.

Намного проще монтировать дымоход по наружной стене. В этом случае в несущей конструкции делается только одно отверстие.

Крепление деталей осуществляется с помощью кронштейнов и специальных опорных площадок. Такой дымоход не «съедает» пространство в помещении. Риск возгорания или отравления угарным газом сводится к минимуму.

Главным недостатком прокладки наружного дымохода считается сильное воздействие на него внешних условий. Скачки температуры и атмосферные явления становятся причиной образования конденсата в больших масштабах. Этот момент нужно обязательно учитывать при строительстве вертикального канала.

Как правильно выполнить установку дымохода

Монтаж такой сэндвич-системы не составляет особых трудностей. Для ее сборки и последующей фиксации не требуются специальные умения и навыки.

Начинать устанавливать дымовой канал нужно с нижней точки, постепенно переходя от печки на потолок, затем на крышу дома. Наружные цилиндрические конструкции одеваются на внутренние.

Соединение труб

Часть сэндвич-труб имеет сужающиеся элементы, что значительно облегчает сборку. Изделие меньшего диаметра легко вставляется в предыдущую трубу с расширенным концом. Благодаря такому соединению практически исключается появление сажи внутри вертикального канала. Монтаж специальных тройников значительно упрощает процесс удаления конденсата.

Дымоход через стену

Для этого сначала разбираются посадочные места и проводится их дополнительное укрепление, затем осуществляется сборка внешнего кронштейна с полозьями, по которым будет двигаться тройник. Отверстие в стене закрывается тремя слоями: листом фанеры толщиной 10 см, асбестом и оцинковкой.Дымоход проходит через стену

В месте крепления проходника прорезается квадратное отверстие. Уложенные слои фиксируются шурупами. Чтобы защитить кронштейн от коррозии, его нужно покрыть краской. Далее дымовая труба выводится через проходник.

Изготавливая устройство для отведения продуктов сгорания, не забудьте сделать уступок, представляющий собой зазор между стенкой и трубой дымохода.

После того как цилиндрическая конструкция пройдет через потолок, производятся расчеты всех соединительных деталей. Стык труб должен находиться выше отверстия, сделанного в верхнем внутреннем покрытии помещения. Подобный участок считается наиболее пожароопасным, потому его требуется обязательно контролировать во время эксплуатации устройства.

Монтаж дымохода через кровлю

Для прокладки канала через верхнюю часть строения необходимо сначала закрыть отверстие оцинкованным листом изнутри, затем через сделанный в металле проем вывести трубу наружу. После такой операции фиксируется сам лист. При необходимости края металла можно согнуть по границе кровли.

Дымоход должен возвышаться над поверхностью плоской крыши более чем на 1 м. Когда на кровле устанавливается канал высотой больше 1,2 м, он укрепляется растяжками с последующей фиксацией обжимными хомутами. Они удерживают трубу при сильных порывах ветра и не дают ей отклониться от вертикали.

Кровля, изготовленная из воспламеняющихся материалов, например, битума, должна быть защищена дополнительными устройствами. Для этого над крышей устанавливается специальный дефлектор, оборудованный мелкосетчатым гасителем.

Фиксация дымохода

Практически все детали вертикального канала стягиваются хомутами. Если возникают какие-либо сложности, тройник дополнительно фиксируется опорным кронштейном. Когда высота дымохода составляет более 1,2 м, труба укрепляется растяжками.

Для обеспечения большей надежности стыки устройства для отвода продуктов сгорания дополнительно фиксируются специальными деталями:

  • соединение труб – одним обжимным хомутом;
  • канал, имеющий тройники, – несколькими элементами в виде кольца, причем обжим выполняется с каждой стороны трубы.Фиксация сэндвич дымохода к стене

Опорный кронштейн легко изготовить своими руками. Для этого берутся два металлических уголка со стенкой 30-50 мм. В них делаются отверстия под болты М8 и М10.

Чтобы исключить подсос воздуха при сборке дымохода, нужно воспользоваться термостойким полимерным составом.

Если будет нарушена герметичность, ослабнет труба, снизится тяга. В результате в комнате появится запах гари.

Завершение монтажа

Когда сборка сэндвич-системы полностью закончена, с трубы удаляются остатки защитной пленки.

При любой конструкции дымохода его длина не должна превышать 6 м. Расстояние измеряется от колосника до оголовка. Это значение стандартизировано и требует неукоснительного соблюдения.

Все соединения дымохода обязательно должны быть обработаны специальным жаростойким составом, способным выдерживать температуру в 1000 градусов.

Техника нанесения герметика

  1. Внутренние трубы – покрывается внутренняя поверхность.
  2. Наружные трубы – обрабатывается лишь внешняя сторона.
  3. Место соединения одностенной и двустенной изделий – герметизируется только наружная окружность.
  4. Стыковка модуля и одностенной цилиндрической конструкции – обрабатываются внешние стыки.Жаропрочный герметик для сэндвич трубы

Когда сборочные работы закончены и включен котел, необходимо провести проверку нагрева самых опасных участков дымохода. В этих местах превышение допустимой температуры категорически запрещено.

Чтобы облегчить обслуживание вертикального канала и его очистку, делается ревизия в виде съемного элемента или детали с открывающейся дверцей.

Чтобы осадки не попадали внутрь дымохода, трубу нужно закрыть колпаком.

Пожарная безопасность

Во избежание возникновения пожароопасной ситуации необходимо прокладывать устройство для отвода дымовых газов так, чтобы оно не касалось стены или перекрытия потолка. Сэндвич-трубы должны находиться в специальных коробах, ограничивающих их от касания с другими материалами.Пожаробезопасность при монтаже сэндвич труб

Для обеспечения большей безопасности закрытые полые конструкции оборудуются базальтовой ватой. Довольно часто дымоход, смонтированный самостоятельно, отделяется от потолка металлическим листом небольших размеров. Сталь становится своеобразным радиатором, нагревающим окружающий воздух.

Заключение

Из всего вышесказанного можно сделать вывод, что монтаж сэндвич-дымохода не представляет особого труда. Установить такую конструкцию сможет любой домашний мастер, умеющий обращаться с инструментами. Нужно просто сделать правильные расчеты, нарисовать чертеж и купить все необходимые материалы.
