Стены каркасного дома своими руками: Строительство каркасного дома своими руками – Строим каркасный дом своими руками: пошаговая инструкция, фото+видео

пошаговая инструкция сборки с фото

Нашу пошаговую инструкцию строительства каркасного дома мы разделим на несколько этапов:

  • Подготовительные работы
  • Фундамент каркасного дома
  • Устройство пола
  • Устройство стен
  • Крыша каркасного дома
  • Утепление пола, стен и крыши

Стоит отметить, что каждый этап строительства каркасного дома заслуживает отдельной статьи, в добавок ко всему, если описывать все возможные варианты фундаментов, крыш и т.д., то может получиться целая книга. В связи с этим, для улучшения читабельности, некоторые шаги в строительстве подробно описаны в отдельных статьях, а здесь – только то, что касается особенностей именно каркасного дома.

Шаг №1: Подготовительные работы для строительства каркасного дома

Подготовительные работы для постройки любого дома одинаковы и включают в себя:

  • Подготовку участка
  • Разметку дома

Подготовка участка

Для начала необходимо очистить участок от растительности, если не весь, то хотя бы то место, где будет строиться дом. Это в значительной степени облегчит разметку и позволит сделать ее более точно.

Если строительный участок имеет большой уклон, то, в зависимости от типа фундамента и желания, его можно предварительно выровнять по горизонту, используя спецтехнику.

Внимание! Не пренебрегайте этой процедурой, потратив 1-2 часа на расчистку, в будущем вы значительно облегчите себе труд, да и замеры в траве могут быть с большой погрешностью.

Разметка дома

Разметка – очень ответственный этап, потому что от него зависит планировка и ровность углов стен. При неточной разметке, на следующих этапах будет очень сложно исправить эту ошибку.

Разметка фундамента каркасного дома, как, впрочем, и любого другого, как правило, включает в себя предварительную расстановку колышков (размечаются все внешние стены), а также разметку всех внутренних стен. Если Вы хотите узнать, как правильно произвести разметку фундамента под дом своими руками, да и так, чтобы все стены и углы были ровными и соответствовали проекту – советую прочитать мою статью об этом. Учитывая большой объем информации, пришлось ее вынести отдельно.

Шаг №2: Фундамент для каркасного дома своими руками

Огромное достоинство каркасного дома в том, что для его строительства подойдет практически любой тип фундамента. Единственным ограничением является тип грунта на участке и Ваши возможности.

Стоит сказать, что заложение фундамента для каркасного дома своими руками заслуживает отдельных тем обсуждения и вынесено в отдельные статьи. Тем более что типов подходящих фундаментов несколько, а какой выбрать – решать только Вам.

Здесь же я расскажу в двух словах о подходящих фундаментах для каркасного дома, и о том, в каких случаях применяется каждый из них, а также дам ссылки на подробное их описание.

Свайно-винтовой фундамент для каркасного дома

Самым распространенным типом фундамента для каркасного дома является свайно-винтовой. Это практически самый простой и дешевый вариант для такого дома, тем более, что произвести монтаж свайно-винтового фундамента не сложно и своими руками.

Такой фундамент подходит практически для любых грунтов, кроме скалистых. Особенно хорошо подходит для болотистых грунтов, где плотные породы грунта располагаются глубоко и другие типы требуют огромных затрат.

Вообще, все плюсы и минусы свайно-винтовых фундаментов, рассмотрены в другой теме, которая поможет Вам определиться с выбором опоры для Вашего дома.

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент, так же используется для строительства каркасного дома своими руками довольно часто. Это обусловлено относительно небольшими затратами на его заложения, а также возможностью использования бетонных полов в доме.

Такой фундамент, в связи с его относительной хрупкостью, требует точного соблюдения технологии заложения. Как правило, мелкозаглубленный ленточный фундамент используется в хороших грунтах, и категорически противопоказан на почве с очень высоким уровнем грунтовых вод и болотистых грунтах.

Плитный фундамент для каркасного дома

В последнее время, все большую популярность для строительства каркасного дома своими руками набирает плитный фундамент. Не смотря на его не малую стоимость, у него присутствуют очевидные плюсы, такие как универсальность, надежность, долговечность, а также его можно использовать как черновой пол в доме и не тратиться на него отдельно.

Частенько, вместо классической монолитной плиты используют плитный фундамент с ребрами жесткости. Это позволяет немного сэкономить на заложении, а также усиливает всю конструкцию в целом.

Шаг №3: Устройство пола каркасного дома своими руками

Полы в каркасном доме мало чем отличаются от полов других типов домов и могут быть деревянными, либо бетонными. Выбор полностью зависит от типа фундамента, возможностей и желания.

В этой пошаговой инструкции мы подробно рассмотрим только лишь деревянный пол, бетонный – в двух словах, так как он используется реже, а все уместить в одной статье не представляется возможным.

Устройство бетонного пола

Стоит отметить, что бетонный пол в каркасном доме устраивается, в случаях плитного фундамента, либо ленточного. С плитным все понятно — сама плита и будет являться полом первого этажа.

А вот в случае, если фундамент ленточный — бетонный пол устраивается из легких бетонов, таких как керамзитобетон, например.

Устройство деревянного пола

Давайте рассмотрим устройство деревянного пола на примере свайно-винтового фундамента. Для ленточного, в принципе, все делается точно так же, за исключением нижней обвязки, она может быть из более тонкого бруса. Но обо всем по порядку.

Обвязка фундамента каркасного дома

Устройство деревянного пола начинается с обвязки фундамента. Как правило, обвязка делается из бруса 150х150 или 150х200, в зависимости от толщины стены и расстояния между сваями. Чем больше расстояние, тем толще должен быть брус, чтобы избежать провисания.

Обвязка необходима, во-первых, для того, чтобы придать фундаменту жесткость, во-вторых – для равномерного распределения нагрузки на фундамент, ну и в-третьих – она будет служить опорой для будущего пола каркасного дома.

Для того, чтобы с легкостью осуществить процесс обвязки своими руками, разделим его на несколько этапов.

Брус раскладывается по периметру фундамента, проверяются длина стен и диагонали. На этом этапе проводится окончательная и точная разметка стен, согласно проекту. Кстати, не забываем про гидроизоляцию, которую в виде рубероида подкладываем под обвязку.

Следующий шаг – намечаем места стыковки бруса, они должны быть расположены на свае, так как это будут самые слабые места, которые не должны «висеть». Это касается домов, длина стен которых больше длины приобретенных брусьев.

Брус стыкуется с напуском в 20-30см, как показано на фото. Для этого с торца вырезаются, так называемые «замки».

Углы стыкуются практически точно так же. На фото это отчетливо видно.

Брус к фундаменту крепится с помощью болтов или шпилек. Для этого необходимо просверлить отверстия, как в оголовке фундамента, так и в самом брусе. Для удобства дальнейшего монтажа, выпирающие части – головки болтов или гайки со шпильками, необходимо углубить. Стыки дополнительно пробиваются гвоздями размером 150 мм или 200 мм, в зависимости от размеров бруса.



Как только периметр готов, переходим к заключительному шагу – обвязка фундамента под внутренними стенами каркасного дома. Этот брус, к уже установленному наружному, крепится таким же образом. Для усиления, можно дополнительно применить крепежные металлические уголки.

Когда обвязка фундамента каркасного дома готова, приступаем к следующему этапу нашей инструкции – сооружению каркаса пола.

Каркас пола в доме

Стоит отметить, что уже на этом этапе желательно предусмотреть все входящие в дом коммуникации, такие как вода и канализация. Электричество и газ можно подвести и потом, но, если заранее все предусмотреть — будет гораздо меньше проблем после. Следующим шагом будет установка лаг, поверх обвязки. Если расстояние между опорами около 4 метров, то лучше будет использовать брус размером 100х200мм или 100х150мм. Можно использовать доску 50х200мм или 50х150мм, сшивая их по две.

Если расстояние менее 3 метров, можно использовать доску размером 50х150мм или лучше 50х200мм.

Монтаж лаг — несложный этап сборки каркасного дома, но есть некоторые нюансы, которые в данной инструкции необходимо предусмотреть:

Расстояние между лагами, как правило, определяется размером утеплителя, которым будут утепляться полы. Если утепление будет минеральной ватой, с размерами листов 100х60см, например, то для того, чтобы утеплитель плотно влез, расстояние между лагами делается на пару сантиметров меньше чем ширина утеплителя, т.е. 57-58см.

Крепятся лаги с помощью гвоздей и крепежных уголков. Монтируются они не вровень с обвязкой, а на 5см меньше, для того, чтобы вдоль обвязки, перпендикулярно установленным брусьям, поместилась еще одна доска 50х150мм или 50х200мм, в зависимости от размеров используемого бруса, на фото это отчетливо видно. Таким образом мы закроем все дыры по периметру.

Для увеличения жесткости пола каркасного дома, между лагами пробивается доска, как правило, 50х150 или 50х200, в зависимости от высоты лаг.

Гидроизоляция и утепление

Построить каркасный дом своими руками может каждый |



Каркасное строительство – одна из новых технологий возведения малоэтажных домов. Она имеет ряд преимуществ перед традиционной капитальной застройкой. Позволяет значительно сократить затраты и делает возможным строительство каркасного дома своими руками без профессиональных навыков и подготовки.

Давайте поговорим о том, как строить каркасный дом? Какая последовательность выполнения работ? Строить ли каркасный дом вообще или лучше пользоваться другими проверенными технологиями? И что необходимо учесть при ведении строительства своими руками?

Как строить каркасный дом

Термин «каркасный дом» применяется к зданиям, которые имеют в основе несущий каркас из стоек, балок перекрытий. Многие видят каркасные сооружения, как построить самому не многие знают. Как правило, каркас каркасного дома выполняют из дерева, реже – из металла. С двух сторон на стойки каркасного дома крепят стеновую обшивку (панели, плиты). Между ними – укладывают утеплитель. Поверх стеновых панелей выполняют наружную и внутреннюю отделку.

Отделка внешних стен своими руками на фото.Внешняя отделка.

Приведенная последовательность представляет собой поверхностное описание схемы строительства, которое позволяет понять общий ход выполнения работ. Несмотря на простоту, технология имеет ряд особенностей, которые важно знать для качественного и прочного возведения постройки. Как построить каркасный дом своими руками, что учесть и обязательно выполнить в ходе работ?



Построить своими руками

Как строить каркасный дом своими руками? В отличие от традиционного капитального строительства, происходит быстрее и требует меньших затрат времени и сил. Кроме того, она обходится дешевле, чем возведение стен из кирпича или бетона. Перечислим основные преимущества каркасной технологии:

  • Каркас стены имеет меньший вес, чем капитальные стены из кирпича или бетона. Это сказывается на глубине заложения фундамента. Она будет меньше, чем глубина фундамента для традиционных кирпичных строений. А значит, на его сооружение потребуется меньше бетона, меньшим будет объём грунтовых работ.
  • Каркасное сооружение гарантирует качественное теплоизолирование и энергосбережение. Стены каркасного дома утепляются в процессе строительства. Степень их утепления зависит от выбора изолирующего материала и его толщины. При грамотном выборе каркасный дом получается лёгким и тёплым, несмотря на небольшую толщину стен.
  • Ещё одно преимущество – сокращённые сроки строительства. Дом каркасник можно собрать за один сезон, в течение двух-трёх месяцев, начиная с выкапывания ямы и заканчивая внутренней отделкой. Это – одна из самых быстрых технологий, благодаря которой дома каркасники получили второе название – «быстровозводимых» зданий.
  • Все сезонность работ – по готовому фундаменту все другие работы можно выполнять в любое время года, при любой уличной температуре, строить осенью и зимой, а не только летом, как это проводится при традиционном кладочном строительстве.
Как купить каркасно-щитовой дом под ключ недорого для себя.Щитовой дом с мансардой
  • Доступность выполнения работ – если постройка каркасного дома своими руками возводится из ЛСТК, то все его элементы изготавливаются на заводе, маркируются и поставляются на участок в готовом виде. Их необходимо только правильно собрать, чтобы получить готовый каркасный дом. Для такой сборки не обязательно быть профессионалом, важно иметь минимум строительных навыков – уметь заколачивать гвозди, скручивать болты и гайки.
  • Возможность спрятать все коммуникации и трубы внутрь стены. А также удобство ремонта – при необходимости замены труб, снимается одна-две стеновые панели и открывается доступ к инженерным сетям.
  • Возможность строительства из различных материалов. Можно строить из дерева – тогда делают силовой каркас каркасного дома и обшивают его панелями из досок, OSB, фанеры. Можно использовать опоры из металла и обшивать их СИП-панелями. СИП-панели могут быть с двух сторон обшиты OSB. Другой вариант – с одной стороны из OSB, а с другой – из листа металлического профиля. Технология ЛСТК – металлические каркасные профили и сайдинговые панели с металлической облицовкой.
  • Ещё одно преимущество – возможность демонтировать каркас каркасного дома и стены, для того чтобы собрать их на другом участке. Таким образом, можно переставлять дом с места на место.

Как видим, у каркасной технологии достаточно много преимуществ, которые обеспечивают ей не только широкий интерес, но также растущую популярность.

Выбираем время года для строительства.Строительство своими руками.

Недостатки в каркасном строительстве

А теперь перечислим, какие недостатки имеет новая популярная технология. Для каких строений она не годится, что не рекомендуют возводить на основе каркаса.



  1. По технологиям каркасного строительства можно возводить дома высотой до 3 этажей. Все многоэтажные здание требуют капитальной кладки или литья.
  2. Важно правильно выбрать вид утеплителя. Некоторые застройщики предлагают использовать пенополистирол. Что не всегда полезно для здоровья. Пенополистирол воздухонепроницаем, поэтому при утеплении необходимо сооружать качественную вентиляцию. Но часто даже при постоянно работающей вытяжке полистироловое утепление сопровождается сыростью и грибком в стенах.
  3. Ещё один существенный недостаток – сравнительно низкая прочность силового каркаса, особенно если сравнивать её с показателями бетона или кирпича. А также сниженная стойкость к порывам ураганного ветра.
  4. Относительно небольшая шумоизоляция, особенно если сравнивать с капительными кирпичными стенами.
  5. Дом-каркасник имеет сравнительно небольшую долговечность. Максимальный срок эксплуатации для него не превышает 100 лет. Для качественного кирпичного или каменного дома срок службы составляет несколько столетий.

Несмотря на недостатки каркасников, новая технология стабильно набирает популярность среди российских застройщиков. Важно учитывать возможные минусы построек, использовать правильный утеплитель, ставить дополнительную шумоизоляцию.

На заметку

Строительство каркасного дома своими руками – идеальный недорогой дом для молодой семьи. Такую постройку можно возвести недорого и быстро, а в будущем, при желании – перестроить и даже переставить на новое место. Все работы можно выполнить самостоятельно, своими руками, без привлечения профессиональных рабочих сил.

Поэтапное строительство

Как построить каркасный дом, чтобы он получился крепким, тёплым и при этом не выглядел, как на видео?



Приведём последовательность выполнения работ, схема постройки каркасного дома своими руками, которая поможет разобраться, как возвести дом-каркасник самостоятельно при наличии минимального строительного опыта.



Проект

Схема постройки каркасного дома своими руками начинается с проектирования. Это – обязательный этап, которому многие начинающие строители не придают значения. Готовые проектные документы стоят денег, однако они точно обозначают, сколько и каких материалов необходимо для стройки. Они также содержат точные размеры силового каркаса и стеновых панелей, крепёжных элементов.

Проект двухэтажного каркасника с мансардой на фото.Двухэтажный каркасник с мансардой.

Если же строительство ведётся без предварительного проекта, необходимы, как минимум, расчёты стен каркасного дома – сколько будет опорных балок, на каком расстоянии они будут расположены, какова будет их площадь сечения и как они должны быть соединены в общий силовой каркас. А также, из какого материала будут выполнены стены и кровля.

Фундамент

Поэтапное строительство каркасного дома своими руками имеет один единственный этап трудоёмкого строительства. Это — сооружение фундамента. Его можно выполнить только в тёплое время года. Для строительства потребуются выбрать конструкцию фундаментного основания (плита, сваи, лента), а также определить глубину его закладывания.

Строительство начинается с постройки ленточного фундамента на фото.Ленточный фундамент.

Для не тяжёлого каркасника фундамент может быть мелкозаглубленным ленточным (от 400 мм до 600-700 мм глубиной). Он также может быть свайным и удерживаться на опорах – сваях. Или быть свайно-ростверковым, соединенным вверху горизонтальными балками – так называемым ростверком.

Также для каркасников фундамент может быть из бетонных плит. Однако такая конструкция потребует использования грузоподъёмной техники. Готовые бетонные плиты необходимо будет доставить на место стройки и уложить в грунт.

Материалом для фундамента может быть бетон, бут или кирпич. Основа дома может быть полностью отлита из бетона и бута, или сложена из отдельных бетонных блоков.

Каркасная основа

Каркас строения является его основой, «скелетом», на который позже монтируют отделку и крышу дома. На данном этапе строительства каркасника необходимо рассчитать и определиться с местами водоснабжения и слива канализации, прохождение сетей электроэнергии. Эти действия в дальнейшем облегчат процесс постройки каркасного дома своими руками.

Строительство для проживания ведется в лесу.Каркасник в лесу.

Каркас каркасного дома может быть собран из деревянных балок или из специального металлического профиля. Деревянные балки распиливаются под размер на месте. А вот металлические опорные элементы изготавливают на заводе в требуемых размерах. После чего – маркируются, поставляют на участок и собирают как силовой каркас каркасного дома. При этом проект строительства является руководством к сборке, он рассказывает, как собрать каркас из готовых металлических профилей.

На заметку

Металлическая технология получила название ЛСТК или «легкие стальные тонкостенные конструкции». Она обходится дороже деревянного строительства.

Строим крышу и стены

После сооружения каркаса приступают к кровельным работам. Такая последовательность позволяет защитить элементы несущих опор от возможного намокания во время дождей или других осадков. Поверх стропил укладывают ветронепроницаемую мембрану и навешивают кровельные материалы, между стропилами укладывают утеплитель. Нагляднее о том, как построить каркасный дом, видео покажет весь процесс строительства подробно.



Сборка стен каркасного дома мало чем отличается от навешивания кровли. С той разницей, что стеновые панели навешиваются горизонтально, а крышу – под наклоном.

Последовательность стеновой обшивки следующая:

  • Сначала на опоры каркасного дома монтируют снаружи ветрозащитую мембрану и стеновые панели. При этом оставляют вентиляционный зазор между ветрозащитной плёнкой и панелью. Для сооружения такого зазора обустраивают обрешётку поверх ветроизоляции.
  • Внутри будущих стен прокладывают необходимые коммуникации – водопровод, слив, электрическую проводку, газовые трубы.
  • Далее между опорами каркасного дома монтируют утеплитель. На внутренние стены монтируют пароизоляцию каркасного дома.
  • Навешивают внутренние панели и получают готовую каркасную стену.

А напоследок предлагаем увидеть наглядно, как ведётся строительство каркасных домов своими руками, видео – «от и до».



По завершению монтажа стеновых панелей приступают к установке окон и дверей. А после – приступают к внутренней отделке помещения, которую выполняют по готовым стеновым панелям. Далее – устанавливают сантехнические устройства и подключают их к инженерным сетям.

Каркасный дом своими руками: пошаговая инструкция

Технология сооружения быстро возводимых зданий пользуется большой популярностью. Эта тема постоянно обсуждается на строительных форумах и вызывает много споров. Плюсы и минусы каркасных домов помогут сформировать общее представление о методе, ознакомиться с этапами возведения объектов.
Каркасный дом своими руками

Плюсы и минусы каркасных домов

Исходя из опыта европейских стран, не возникает сомнений, что скоро каркасно-щитовые дома станут лидерами в малоэтажном строительстве. По сравнению с традиционными системами строительства у технологии имеются свои преимущества, главное их которых – экономичность. Финансовый аспект – один из стимулирующих факторов для обзаведения собственным жильем. Стоимость 1 кв. м меньше в полтора раза пенобетонных блоков, в 2,4 кирпичных стен, в 1,4 раза бруса.

Каркасно-щитовой конструктор собирается усилиями 4 человек за 1,5 месяца. По этому принципу допустимо возвести объект любой сложности до 3 этажей. К тому же, строительство каркасного дома своими руками позволит сэкономить на фундаменте, технике, бригаде рабочих.

К недостаткам причисляют:

  1. Впитывание влаги.
  2. Риск возгорания.
  3. Плохое вентилирование.
  4. Чувствительность к вибрации.
  5. Недолговечность.

Сложилось ошибочное мнение, что только кирпичные, панельные или деревянные стены хорошо держат тепло. Однако по действующим нормам теплозащиты, современные постройки в некоторых регионах не отвечают стандартным требованиям. Канадские дома со стенами 150 мм по коэффициенту теплозащиты равноценны двойной блочной кладке и вполне пригодны для жилья. В холода при отключении отопления в комнатах долго держится нормальная температура.

Временное или постоянное проживание определяет толщина каркасного дома. Если жилье планируется для сезонного пребывания, отпадает необходимость в закупке дорого утеплителя. Соответственно, толщина стен будет несколько меньше. Для комфортного микроклимата достаточно подложки в 10-15 см. Если речь идет о постоянном жилье, материал укладывают толстым слоем — больше 15 см. В конечном итоге стена получается 20 см без учета наружной и внутренней обшивок.

Как правильно рассчитать толщину каркасного дома

Для этой цели есть специальная таблица с показателями для каждого региона. В формулу вставляют:

  • параметры толщины утеплителя;
  • коэффициент теплопроводности материала;
  • вычисляют параметр.

Вы можете провести расчеты самостоятельно, воспользовавшись нашими строительными калькуляторами здесь.

При заказе домокомплекта на заводе расчеты выполняют на месте, и предлагают заказчику плиты с повышенным запасом прочности. Многие считают, что если они толстые, утеплитель укладывать не нужно. Это заблуждение – без качественной подложки расходы на отопительный ресурс возрастают в разы. Стены каркасной постройки должны напоминать слоеный пирог. Благодаря воздушной подушке между ними, даже в морозы в доме сохраняется тепло.

Каркасный дом своими руками

Каркасный дом своими руками строят по финской или канадской технологиям. Алгоритм процессов одинаков, и состоит из нескольких этапов:

  1. Покупки материалов.
  2. Заливки основания.
  3. Нижней обвязки фундамента.
  4. Возведения стен, крыши.
  5. Установки окон и дверей.
  6. Обшивки стен и утепления.
  7. Внутренней отделки.

Чтобы избежать потерь тепла и обеспечить хорошую вентиляцию, при строительстве объекта важно придерживаться адаптированной технологии.

Как построить каркасный дом: заливка фундамента

Быстровозводимая конструкция легкая, поэтому сооружать мощное основание нет смысла. В зависимости от типа грунта и этажности строения выбирают между:

При выборе вида фундамента рассчитывают общую нагрузку. Погонный метр высотой 3 м весит около 1,7 т. Если предполагается одноэтажное строение, периметр умножают на 1,7. При расчете 2-этажного здания площадь умножают на 2 затем на вес 1 п.м.

Один из популярных вариантов – свайно-винтовой. Он подходит для возведения основания на заболоченных участках, в местах со сложным рельефом, кроме скалистого грунта. Для одной семьи из 3-4 человек подойдет столбчатый. С помощью бура выполняют отверстия глубиной 80 см и шириной 20 см, куда вставляют асбоцементные трубы на дистанции 90 см. Свободное пространство заполняют присыпкой из песка и щебня, после утрамбовки заливают цементным раствором. По такому принципу закапывают 130-150 столбов.

Монолитное основание

Ленточный фундамент для каркасного дома стал классикой. Он представляет собой бетонную полосу, образующую замкнутый контур. По сравнению со столбчатым имеет большую поверхность, поэтому обеспечивает хорошую несущую способность. Пошаговое описание возведения мелко заглубленного основания позволит с работой справиться самостоятельно. Для этого понадобятся:

  • арматурные стержни;
  • песок, щебень разных фракций;
  • стальная проволока;
  • цемент;
  • гидроизоляция;
  • инструменты: пила, лопата, строительный миксер.

После расчетов размечают место, используя колышки и веревку. Чтобы лента была ровной, второй ряд бечевки натягивают шире на 10 см толщины стены. Для измерения углов используют лазерный уровень или контролируют ровность через сравнение диагоналей.

Для не заглубленного основания глубоких рвов рыть не нужно. В отличие от фундамента, когда ямы выкапывают ниже уровня промерзания, достаточно снять плодородный слой и заглубить траншеи на полметра. В этом случае лента будет опираться на грунт. Хотя почва подвергается морозному пучению, несущая способность от этого не страдает. Особенно, если дом строится на песке или гравелистой почве.

Каркасный дом своими руками
На дно выстилают геотекстиль, сверху слоями насыпают песчаную подушку. Каждый пласт проливают водой и утрамбовывают. На глинистой почве высота подложки достигает 50 см, на песчаном грунте — в 2 раза меньше. Следом укладывают гидроизоляцию из битумно-полимерных материалов.

Каркасный дом своими руками

Строительство опалубки и заливка раствора

На этом этапе из шифера, досок или фанеры по периметру монтируют опалубку для бетона. С внутренней стороны уровнем вымеряют высоту заливки раствора, отмечают маркером на досках. Вдоль опалубки сооружают арматурный каркас. Металлические стержни диаметром 10-16 мм с ребристой поверхностью обеспечат прочную адгезию с бетоном, в перспективе предотвратят разрушение фундамента. Если высота опалубки больше 30 см, прутья укладывают в несколько рядов.

Каркасный дом своими руками

Предпоследний шаг в возведении монолита – равномерное распределение бетона. После заливки первого слоя с целью предотвращения вакуумных пустот его пробивают. Второй слой добавляют до схватывания первого. Последний выравнивают согласно разметкам, засыпают сухим цементом через сито.

Незащищенный мелко заглубленный фундамент зимой проводит холод от промерзающего грунта. Чтобы сохранить тепло в доме, с наружной части выкладывают пенополистирол. В регионах с суровым климатом используют другую схему. Изоляционный слой в придачу укладывают по горизонтали внизу основания.

Если температура держится в +20°C, через неделю строительство продолжают. За это время бетон затвердеет на 50%. Если столбик не поднимается выше +17°С, выжидают дней 12. До окончательного высыхания монолита понадобится не менее 28 дней.

Каркасный дом своими руками: пошаговая инструкция

Чтобы пол не впитывал влагу из бетона, сверху фундамента прокладывают 2 защитных слоя из битумной мастики. Другие варианты – рубероид или гидроизол. Многие по периметру распределяют жидкую гидроизоляцию, на нее приклеивают рулонный материал.

Каркасный дом своими руками

Нижняя обвязка фундамента

Обвязкой называют укладку досок и соединение их с бетонным основанием. Только после монтирования лежней – сухих хвойных брусьев сечением 150 х 150 мм, обработанных антипиренным составом и специальными пропитками, приступают к строительству стен. Для экономии многие выбирают две толстые доски, скрепляют их гвоздями шагом 20 см.

Процесс начинают с углов здания. Края выравнивают по контуру. Сверху кладут следующую доску с перекрытием стыка первого ряда, чтобы получился замок. Это выглядит так:

Каркасный дом своими руками

Для соединения с фундаментом используют шпильки. Сначала сверлят отверстия глубиной 100 мм, в которые забивают крепежные элементы. Варианты фиксации:

  • анкерные соединения, заранее вмонтированные в бетон;
  • клиньевые болты;
  • заколачивание гвоздей в замурованные деревянные пробки.

На финишном этапе стыки закрывают джутовой лентой. Между собой доски скрепляют уголками или скобами. К лежню на ребро ставят доску обвязки с таким же сечением и приколачивают длинными гвоздями с шагом 40 см. В конце еще раз проверяют углы и диагонали, перекосы с брусьев устраняют электрорубанком.

Как сделать обвязку и лаги

Следующими монтируют поперечные лаги. Доски с сечением 150 х 50 мм, перевернутые на бока, с шагом 40 см косыми гвоздями 9 см приколачивают к торцу и нижнему брусу слева и справа. Если они длинные, но уложен поперечный брус, сверху набивают перемычки длиной по 45 см.

Каркасный дом своими руками

Настил пола

После монтажа обрешетки между ячейками настилают гидроизоляционную пленку, на нее — утеплитель. Бюджетный вариант — пенополистирол от 15 кг/м3 толщиной 150 мм. Утеплитель режут ножовкой, укладывают в 2 слоя. Материал распределяют так, чтобы кромки полотен второго ряда не совпадали с первыми, иначе листы сдвинутся. Для фиксации пенопласта внизу решетки по периметру набивают черенковый брус 50 х 50 мм. Швы задувают монтажной пеной.

Каркасный дом своими руками

Материал накрывают пароизоляционной мембраной, затем сооружают настил. Для чернового пола выбирают фанеру, шпунтованные доски или дешевые плиты OSB-3. Полотна застилают поперек решетки. Для надежности листы кладут в шахматном порядке или перпендикулярно лагам.

Каркасный дом своими руками

Настил крепят к лагам саморезами 50 мм или ершенными гвоздями. Сначала на тыльную сторону листов наносят клей, затем приколачивают через каждые 15 см по краю и с шагом 30 см посередине. Между сегментами со всех сторон оставляют зазор в 3 мм.

Теперь для возведения стен нужен каркас: деревянный или стальной. Популярное решение – дубовый брус, лиственница или другая древесина с плотной структурой. Такие конструкции дешевле металлических аналогов на треть. До начала монтажа их строгают, обрабатывают пропитками от возгорания, загнивания, вредителей.

Монтаж вертикальных стоек

Как построить каркасный дом, чтобы в нем долго прожить без ремонта? Соблюдать последовательность этапов и учитывать все строительные нюансы. В первую очередь это касается крепления деталей. При возведении остова сначала устанавливают угловые стойки. Если для соединения выбраны нагели, отступают от краев до 10 см, в торце выполняют отверстия больше длины нагеля на 1 см, вертикально крепят брус.

Каркасный дом своими руками
Каркасный дом своими руками

Теперь выбирают способ крепления промежуточных продольных стоек. Первый – фиксация к обвязке с частичной или полной врубкой, или соединение оцинкованными уголками. Второй способ проще и надежнее, хотя увеличивает стоимость проекта.

Каркасный дом своими руками

Принцип установки верхних брусьев аналогичен монтажу нижней обвязки. Горизонтальные конструкции стыкуются в углах с вертикальными стойками, соединяются 2 гвоздями и уголками.

Каркасный дом своими руками

Как возвести стены

Как сделать каркасный дом: сначала собрать пролеты на земле, затем поднять наверх или собирать на месте? Обычно их уже готовыми крепят к нижнему основанию. Первый пролет прибивают к полу и поддерживают укосинами, второй соединяют со стойкой первого и так по периметру.

Независимо от принципа соединения стоек, их укрепляют временными укосинами. Это усиливает нижнюю обвязку до момента установки постоянных опор, придающих каркасу жесткости и устойчивости к ветровым нагрузкам. После монтажа всех конструкций:

  • костяк вымеряют отвесом и уровнем;
  • временные подпорки убирают;
  • к каждой опоре привинчивают по 2 планки сверху и снизу.

Окна, двери

Дверные и оконные проемы устанавливают в местах согласно проекту. Сначала по сторонам ниш закрепляются стойки, затем перемычки вверху и внизу. Внутренние перегородки монтируют также как и каркас, обвязывают досками для жёсткости.

Каркасный дом своими руками

Потолок

Процесс состоит из нескольких этапов:

  1. В брусе вырубают пазы для балок.
  2. В проемы вставляют поперечные конструкции, прибивают гвоздями, прикручивают стальные уголки.
  3. Внутри по перегородкам устанавливают опоры, соединяют с верхними и нижними брусьями.
  4. Настилают потолочный щит из шпунтованных досок.
  5. Укладывают пароизоляционный слой, сверху утеплитель и гидроизоляционную мембрану.
  6. Сооружают черновой пол.

Крыша

Для устройства выбирают: мансардную, многощипцовую, односкатную или многоскатную крышу с уклоном от 10°. Для расчета стропил и шаговой обрешетки используют строительные таблицы или наши строительные онлайн калькуляторы.

  1. Стропилы собирают внизу из бруса. Для этого 2 доски сращивают между собой вверху под углом, затем поднимают на место.
  2. Сначала стропильные пары устанавливают на фронтонах со свесом 400-500 мм.
  3. Наклон ската регулируют, конструкции монтируют к верхней обвязке.
  4. Остальные части системы устанавливают с шагом 700 мм.
  5. Затем их интегрируют коньковым бруском, служащим опорой для верхних стропил, крепят в пол лапы.
  6. Строят сплошную или редкую обрешетку с сечением 25 х 30 см, фиксируют на стропилах боковыми контрейками. Шаг брусьев такой же, как у стропил.

К внутренней стороне стропильных ног степлером пристегивают пароизоляционную мембрану. Стыки герметизируют скотчем, пространство между брусьями заполняют теплоизоляционными плитами, затем диффузной пленкой. На финишном этапе настилают кровлю. Алгоритм процесса наглядно представлен на картинке.

Каркасный дом своими руками

Утепление стен

Выбирают защитный материал с толщиной 50 мм: пенополистирол, минеральную вату или пенопласт.

  1. Закладывают маты между вертикальными стойками остова. При двойном настиле стыки полотен не должны совпадать. Для защиты от влаги с наружной стороны настилают гидроизоляцию.
  2. Затем набивают обрешетку из тонких реек, соответствующих толщине утеплителя. Это обеспечит движение воздуха.
  3. Со стороны комнат растягивают пароизоляцию, фиксируют степлером. Стены облицовывают толстой фанерой, гипсоволоконными листами или вагонкой. Основание для отделки гипсокартоном готово.
  4. Снаружи стены обшивают отделочным материалом: блок-хаусом, сайдингом, евровагонкой.

Осталось облагородить дом внутри и отпраздновать новоселье. Нюансов в строительстве сборных каркасно-щитовых домов – великое множество. Опыт и знания придут в процессе.

Полное видео как построить каркасный дом



Каркасный дом своими руками: пошаговая инструкция с фото

Современные каркасные дома возводят по 2 технологиям. Первая – финская, вторая – канадская. Финская технология предусматривает выполнение всех строительных работ сразу с каркасом дома. Канадская начинается с закладки напольного покрытия, и лишь потом возводятся стены и кровля. Каркасный дом своими руками, пошаговая инструкция которого предполагает выполнение определенных этапов, гласит о том, что осуществлять их нужно строго по нормативам и в определенной очередности.

Пошаговая инструкция по постройке

Выбор конструкции для каркасного дома

Самыми востребованными и популярными конструкциями каркасных строений считаются:

  • Каркасно-рамочная.
  • Каркасно-щитовая.

В случае самостоятельного строительства предпочтительнее первый вариант. Второй тоже возможен, но при строительстве потребуется наем спецтехники для выполнения определенных монтажных операций.

Если решено самостоятельно начать строительство каркасного дома, то пошаговая инструкция с фото будут своевременны и уместны.

От такого решения, в основном, ожидается бонус в виде большой экономии денежных средств и комфортного проживания после завершения строительства.

Пошаговые этапы строительства

Все строительство такого дома состоит из нескольких этапов:

  • Создание проекта. Сюда входит выбор конструкции, схемы внутренних комнат, расположение и количество оконных и дверных проемов, расположение коммуникаций, электропроводки, системы отопления, этажность.
  • Земляные работы. В этот пункт входит подбор участка, рытье траншеи под фундамент и возведение его.
  • Сборка несущих конструкций (стен), крыши.
  • Закладка и сооружение пола и стен.
  • Установка наружных дверей, простенков и окон.
  • Внутренняя отделка, установка внутренних дверей.
  • Утепление дома.

Рассмотрим строительство каркасного дома своими руками детальнее, пошаговая инструкция и нюансы монтажа нам в этом пригодятся. Также остановимся на вопросе, что следует учесть при возведении, на что обратить особое внимание, где ошибок допускать категорически нельзя.

Этапы строительства

Разметка земельного участка

Под разметкой стоит понимать место расположения будущего дома. Наносится она непосредственно на землю, отмечается веревкой с колышками. Колышки будут служить в роли углов, веревка – стенками. Чтобы максимально точно ее соорудить, нужно:

  • Очистить земельный участок от пней, мусора, коряг и прочих ненужных предметов.
  • Обеспечить беспрепятственный подъезд автотранспорта для вывоза мусора, земли и подвоза стройматериалов.
  • Продумать и подготовить участок для складирования материалов, если он не слишком ровный, желательно соорудить ровную возвышенность.
  • Если есть возможность, можно соорудить ограждение, чтобы материалы не растаскивались недобросовестными соседями или ворами.
  • Возможно, для некоторых операций, например, выравнивания участка и вывоза слишком большого количества мусора, потребуется спецтехника.

Разметка и земельные работы

Пошаговое возведение основы

Фундамент – первый элемент возведения любого строения. Это основа дома, которая должна быть надежной, прочной, ровной. Ведь на нем будет держаться конструкция будущего дома, от него зависит долговечность каркасного строения, крепость и целостность. Инструкция по строительству каркасного дома говорит о том, что эта конструкция считается легкой. Ее стенки меньше давят на фундамент и грунт, в сравнении с кирпичным строением. А значит, тип основы можно выбирать неглубокий (мелкозаглубленный), небольшой, менее затратный по деньгам.

На заметку мастеру! Решаясь на самостоятельное строительство каркасного дома, не обязательно рассматривать все виды фундаментов. Для конструкций этого типа, с круглогодичным проживанием, вполне подходят плитный или мелкозаглубленный ленточный.

Если тип грунта относится к зыбким, подвижным, сыпучим или его возводят на берегу реки, водоема, то тогда нужно будет возвести свайно-винтовой.

Он опирается на более глубокие неподвижные слои почвы, обеспечивая надежность, прочность и устойчивость строения.

Ленточный

Это ленточная каменная лента, заглубленная в землю на величину от 100 до 400 мм. Верхняя часть (над поверхностью грунта) должна возвышаться ввысь от 100 до 300 мм. Выходит, что общая высота основы составляет 200-700 мм.

Совет! Вовсе не обязательно придерживаться этих нормативных показателей. Его можно возвести выше, заложить глубже; главное – не ниже или мельче. При желании можно израсходовать больше материалов для его строительства. Так фундамент буде более массивным и прочным.

Лента заливается в подготовленные заранее траншеи бетонным раствором. Замешивать его можно самостоятельно или заказать готовый. Пред процедурой заливки в траншею укладывают слой песка (около 100 мм). Он будет выполнять роль подушки, для крепости сюда же укладывают и металлическую арматуру.

Ленточный фундамент

Свайно-винтовой

Для возведения этого типа фундамента подходят сваи из металла или асбеста. Асбестовые помещают в заранее вырытую лунку, затем в нее укладывают металлическую трубу, сваю вкладывают в трубу. Только потом заливают бетонным раствором. Для большей прочности бетон армируют, то есть в трубу, кроме бетона, кладут армопрутья.

Металлические сваи укладываются проще. Здесь не нужно рыть яму, ее вкручивают в грунт. Свайный фундамент нуждается в обвязке. Сверху свай горизонтально размещаются балки. Эта конструкция называется ростверком. Если предвидится стройка каркасного дома своими руками на сваях, пошаговая инструкция предполагает обязательную укладку ростверка, как основного несущего элемента после сооружения основы. Он же и является нижней обвязкой каркасной конструкции, на которой, потом уже, будут устанавливаться вертикальный стойки.

Важно! Для обвязки надо брать древесный брус с сечением 150×150 мм. Ростверк должен быть прочным и надежным. Его задача – удерживание готового дома с коммуникациями, мебелью, людьми.

Свайно-винтовой фундамент

Плитный

Его часто называют плавающим. Любое строение на нем будет подниматься или опускаться во время сезонной пучинистости (расширения) грунта. Плитку, как ленту, тоже заливают бетоном, укрепляют арматурой.

  • Арматура должна быть связана проволокой. Такая сетка обеспечит основе нужную прочность.
  • Глубина залегания плитного фундамента – 1-2 метра.
  • Можно заливать бетон подушку без заглубления.
  • Общая высота основы должна быть 2-3 метра.

Мастеру на заметку! Плитной основе нужно обеспечить хорошую стойкость при подъеме грунтовых вод.

Для этого в бетон подмешивают водостойкие добавки. Это нужно не только для обеспечения водостойкости фундамента, но и для того, чтобы пол в доме всегда был сухим.

Возводим черновой пол

Пол в каркасный дом – пошаговая инструкция к черновому настилу.

Бетонный пол

Заливка бетонного раствора выполняется непосредственно на грунт. В целом, это должна быть многослойная конструкция, в которую входят: армосетка, бетон теплоизоляция и гидроизоляционный слой. Снизу укладывается песчаный слой толщиной 10 мм. Поверх него – теплоизолятор в виде керамзита, глины с опилками, пеноплекс. Потом ложится гидроизоляция. Весь этот «пирог» заливается бетоном.

Деревяный

Здесь используются древесные лаги. Их укладывают поверх ростверка (обвязки). Сверху на лаги укладываются поочередно доски, закрепляются. Потом только укладывается чистовой пол.

В каркасной конструкции обязательно делают сначала черновой пол затем чистовой. Материал для чистового пола застройщик выбирает по своему усмотрению (ламинат, паркет, линолеум, деревянная доска и другие напольные покрытия).

Бетонный или деревянный пол

Возводим стены

Продолжая строить каркасный жилой дом своими руками, пошагово разберемся в монтаже стен. Здесь нужно правильно сориентироваться в подборе досок и балок. Затем так же правильно произвести их соединение. Нюансы в монтаже стенок:

  1. Места, где будут размещаться стыки со стойками, внимательно вымеряют рулеткой, обозначают карандашными линиями.
  2. Следят за тем, чтобы стойки были расположены строго вертикально по отношению к ростверку.
  3. Соединяются элементы стен каркасного дома гвоздями или металлическими скобами.

Монтаж легче и правильнее осуществить, если их собрать заранее, только не на конструкции, а на земле. Затем в точности разместив на каркасе.

Последовательность сборки стен:

  • Первый шаг – укладка нижней обвязки, если ранее она не была сооружена.
  • Собирается каркас для каждой стены (сначала нижние элементы, потом – верхние с вертикальными). Шаблон стенки поднимается на каркас и укрепляется на нем.
  • Сверху стен укладывается верхняя обвязка под будущую кровлю.

Совет мастеру! Если шаблон стены потребуется поднять на высоту выше 6 метров, нужно в подмогу позвать несколько человек. Гораздо легче и быстрее поднять ее, например, втроем. Длинные стенки надо собирать, поднимать и крепить частями.

Укосины

В некоторых проектах используются укосины – наклонные элементы. Они служат не только украшением дома, но и укрепляющим элементом. Дом с укосинами будет прочнее, надежнее и долговечнее. Делаются укосины из доски с сечением 150×150 или 100×50 мм.

Укосины каркасного дома

Ригели

Это элемент (из доски), который крепится горизонтально около досок верхней обвязки. Его крепят на шаблоне стенок в процессе сборки на грунте. Для ригелей выбирается доска толщиной не меньше 50 мм. Ригель – любой вид балки, работающей на сжатие.

Углы

Это несущий элемент. На него возлагается самая большая нагрузка, поэтому каждый угол должен быть усиленным.

Их чаще всего собирают из 2-3 опор (досок).

Внутренние стены и перегородки

Пошаговое строительство жилого каркасного дома своими руками изнутри предполагает возведение внутренних перегородок, арок, стен между комнатами. Все они не относятся к несущим, на них возлагается слабая нагрузка, поэтому делать их можно из досок с небольшим сечением.

Здесь главным критерием считается звукоизоляция. Следовательно, толщину доски застройщик выбирает с учетом обеспечения шумоизоляционного слоя, вида материала, который будет использоваться в процессе теплоизоляции и финишной отделки.

Двери и окна

Их монтируют в специальные проемы после полного монтажа каркаса дома. Проще эту работу делать не самому, а заказать у производителя вместе с коробками. Двери можно собрать самостоятельно, из той же деревянной доски толщиной до 30 мм.

Монтируем перекрытие

Балки перекрытия должны опираться на брус от верхней обвязки. Есть несколько методик крепления:

  • На стальной кронштейн опоры;
  • На уголок;
  • Врезкой.

Габариты балок и расстояние (шаг) их укладки зависит от вида материала для бедующей кровли. Если планируется сооружение мансарды или жилой комнаты сверху, балки берутся потолще, шаг, естественно, меньше. Это нужно для того, чтобы пол в верхнем помещении не мог прогибаться.

Если в проекте имеется второй этаж, то перекрытие должно обязательно обшиваться черновым полом. Технология выполнения работ аналогична первому этажу.

Потом только монтируют и ставят крышу.

Утепление

Разобравшись в нюансах и вопросе, как построить жилой каркасный дом своими руками, пошаговая инструкция видео и фото приложены в материале, пройдемся по технологии утепления готовой конструкции. Качественное утепление существенно сократит теплопотери, сократит плату за энергоресурсы, особенно зимой.

Какие материалы подходят для работы:

  1. Прессованные маты из минеральной ваты. Считается самым недорогим и оптимальным видом теплоизолятора именно для каркасной конструкции. Они хорошо пропускают воздух, а значит, необходимый воздухообмен, ограничивающий теплопотерю, будет обеспечен. Материал не теряет свои свойства: не сжимается, хорошо распрямляется, не оставляя межматовых швов или щелей.
  2. Пенопласт. Материал представляет собой жесткую плиту, изготовленную из полиуретанового сырья. Дешевле предыдущего утеплителя. Это единственное преимущество перед ним, в остальном он уступает, причем серьезно. Правда, тоже не дает усадку (не сжимается), быстро монтируется, имеет хороший показатель шумо- и теплоизоляции. Воздухообмен не обеспечивает, поэтому требует организации вентиляции.

Отделка дома каркасного типа

После монтажа всех элементов и утепления можно приступить к финишной отделке внутренних стенок. Их облицовывают разными материалами:

Облицовку осуществляют, как и для традиционной конструкции: монтажа плит, заделки швов, грунтовки, поклейки обоями, покраски и так далее.

В заключение

Если все правила монтажа и последовательность выполнения работ будут соблюдены, дом получится очень уютным и теплым. Стоимость такого строения, в среднем, обойдется на 60 % дешевле традиционного (кирпичного, блочного или каменного). В нем смело можно будет проживать в любое время года.

Сборка каркасного дома — как строить из каркаса. |



Каркасная технология привлекает ценовой доступностью и возможностью построить дом при минимальных навыках домостроения. При этом качественный каркасник отличается энергоэффективностью, он сохраняет тепло и позволяет меньше платить за газовое отопление каркасного дома. Рассмотрим, как выполняется сборка каркасного дома, если работы ведутся своими руками. И в чём преимущества готовых домокомплектов, которые можно заказать у производителя.

Сборка каркасного дома

Существует две основные технологии каркасного строительства.

  • Каркасно-панельная, при которой вначале сооружают каркас и, после – навешивают стеновые панели.
  • Каркасно-щитовая, при которой стены собирают из готовых щитовых элементов, собранных и утепленных на заводе.

Первая технология является способом последовательной сборки строения из отдельных элементов. Сооружается каркас, стены, кровля, выполняется утепление, внутренняя и наружная отделка. Второй вариант представляет метод строительства из готовых элементов – блоков. Без подготовительных операций по возведению каркаса, навешивания обшивки, утепления и другого обустройства стен.

Технология сборки каркасника с мансардой.Сборка мансардного этажа.

Каркасно-панельная технология сложнее в реализации, она требует знание строительных навыков. Вторая – предназначена для людей без специального образования. Позволяет построить дом даже человеку, который мало смыслит в строительстве и решил заняться собственным жильём. Для такого «мастера» каркасно-щитовая технология является единственно правильным подходом к строительству. Технология сборки каркасного дома отличаются от других строительных технологий доступностью и последовательностью.



На заметку

При точном соблюдении инструкций хозяин жилья гарантированно получит новый дом каркасной сборки. Стены дома будут тёплыми, прочными и надёжными. А заселение будет в возможно рекордные сроки, по сравнению с кладкой кирпича или литьём бетона.

Приведём описание, как делается правильная сборка каркасного дома своими руками для каркасно-панельной технологии. Что делают после заливки и затвердевания фундамента?

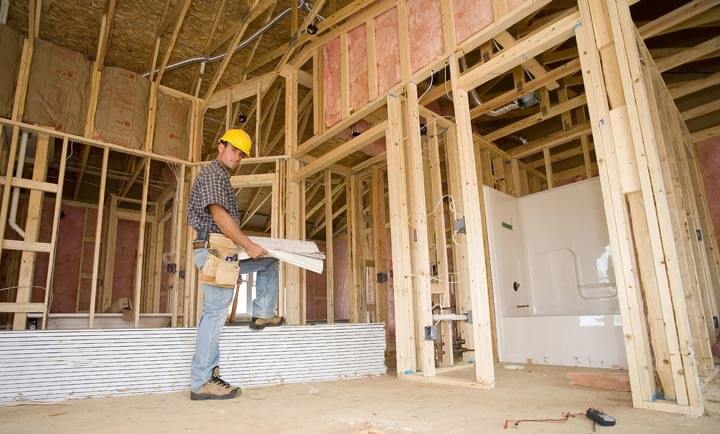

Сборка стен

Пошаговая сборка каркасного дома начинается после монтажа свайно-винтового фундамента, тогда сооружают каркас будущих стен. Его выполняют в несколько заходов:

  1. Вначале кладут деревянный ростверк – нижний ряд больших тяжёлых балок, на которые будет опираться нижняя обвязка дома  и несущие вертикальные стойки. Ростверк распределяет давление отдельных участков стены на весь свайно-винтовой фундамент, предупреждает его перегрузки, возможные проседания.
  2. Сборка стен каркасного дома начинается, когда на ростверк ставят рамы, сколоченные на земле из нескольких вертикальных опор с нижней и верхней обвязкой. Их крепят наклонными уключинами для жёсткой фиксации, а также во все вертикальные стойки врезается ригель, который равномерно распределяет нагрузку между всеми стойками.
  3. Все стены скрепляют между собой второй верхней обвязкой. Таким образом, замыкают круг несущих элементов и создают основу для стропил кровли или для последующего монтажа второго этажа.

Готовый каркас обшивают снаружи панельным материалом. Так формируется наружная поверхность стены. Наружные панели не только защищают балки от намокания, но также упрочняют строение, делают его надёжным и ветроустойчивым.



Описанная технология возведения стен является каркасно-панельной. Она может использовать элементы щитовой технологии. А именно – предварительную сборку нескольких вертикальных опор каркаса в блок и установку собранного блока на ростверк целиком. Этот метод получил название «платформы» и приобрёл большую популярность среди застройщиков. Его часто демонстрируют видео по сборке каркасных домов.



Межэтажные и чердачные перекрытия

Перекрытия располагаются между этажами. Они формируют пол верхнего этажа и пол чердака, а также предоставляют основу для навешивания потолочных панелей нижнего этажа. В каркасных строениях перекрытия выполняют из прочных деревянных балок, размер которых определяется расстоянием между стенами и расчётами балок на прогиб.

Перекрытия пола нижнего этажа обязательно пропитывают антисептиком и водозащитным материалом. Важно не допустить распространения грибка и гниение в нижних балках. При прямоугольной форме сечения балки перекрытия ставят на «ребро».

Самостоятельная сборка каркасного дома с балками перекрытия каркасного дома.Балки перекрытия второго этажа.

После укладывание балок перекрытия, к нижней части их рёбер подшивают доски потолка, если это перекрытия второго этажа и выше. Между балками перекрытия кладут звукоизолятор. Поверх балок укладывают чистовой пол.



Стены второго и последующего этажей собираются аналогично стенам первого этажа, по той же технологии.

Стропила под крышу

После сооружения перекрытий верхнего этажа поверх самой верхней горизонтальной обвязки собирают стропильную систему и сооружают крышу. При этом возможны разные варианты последовательности сборки стропил.

Вариант №1:

  1. Поставить вертикальные опоры под коньковую балку и установить сам конёк.
  2. После – установить попарно наклонные стропила – одним концом на коньковую балку, вторым – на мауэрлат. Свес стропил с периметра наружной стены должен составлять минимум 500-600 мм. Парные стропила необходимо укрепить поперечной планкой – ветровым ригелем.
  3. Уложить поверх стропил доски обрешетки – основу для последующего монтажа кровли.

Вариант №2:

  1. Собрать на земле готовый треугольный блок из двух наклонных стропил и поперечного крепления – ветрового ригеля.
  2. Поднять его и установить поверх балок верхней обвязки.
  3. После установки всех стропильных блоков – уложить на них коньковую балку.
  4. Уложить поперёк стропил доски обрешетки под кровлю.

Окна и двери

Устанавливаются после обшивки наружной стены. При этом важно учитывать качество строевого леса, из которого собран каркас. Если это лес сухой – то нет необходимости задерживать строительство и выстаивать дом. Если же строевой лес – частично сырой, то возможна его усадка, поэтому необходимо выдержать каркас под крышей 2 месяца во избежание коробления стен.



На заметку

При установке окон и дверей в «сырой» каркас возможна деформация коробок в проёмах, сложности с распахиванием дверей.

Внутренние стены

Каркасные строения предоставляют свободу дизайна и разрешают располагать внутренние стены или любым образом обойтись без них. Поэтому важно понимать, что в каркасных домах любые внутренние стены являются подвижными и, при необходимости могут быть демонтированы и переставлены в новое место.

Схема сборки внутренних стен каркасного дома на фото.Схема внутренних перегородок.

К сооружению внутренних стен приступают после навешивания кровли и монтажа наружного стенового материала. Их расположение определяется проектом и описывает схема сборки каркасного дома. Однако внутренние стены не являются несущими, поэтому их сдвиг возможен без дополнительных просчётов прочности.

Утепление

Инструкция по сборке каркасного дома рекомендует обязательное утепление для всех типов домов, предназначенных для круглогодичного проживания. Без утеплителя каркасный дом будет холодным подсобным помещением. С утеплением вы получите уютное и комфортное энергосберегающее строение.

В качестве утепляющего материала используют минеральную базальтовую вату. Её вкладывают между каркасными опорами, закрывая вату с внутренней стороны помещения пароизоляционной плёнкой.

На заметку

Минеральная вата является паропроницаемым материалом. По технологии утепления между её наружной поверхностью и стеновой обшивкой должен быть вентиляционный зазор толщиной 50-70 мм для удаления влаги.

Отделка

Простота или сложность отделки определяется выбором материала для стеновой обшивки. Материал внутренней стены является той основой, на которую наносят комнатный декор. Если внутренние стены обшивают доской, панелями МДФ, то дополнительная отделка комнат будет совсем минимальной. Если в качестве стеновой обшивки используется гипсокартон, то объём отделочных работ будет тоже небольшим – наклеить обои или нанести декоративную штукатурную смесь по идеально ровной стене.

Отделка стен каркасного дома с помощью гисокартона на фото.Внутренняя отделка гипсокартоном.

Если же стены обшиты ОСБ, то понадобится дополнительная операция по их выравниванию – черновая и чистовая штукатурка. После которой можно будет приступать к окончательному декору внутренних стен.

Сборка домокомплекта

Под домокомплектом понимают набор строительных материалов с помощью которых делаются каркасные дома для самостоятельной сборки. Все материалы домокомплекта поставляются в полностью готовом виде. Они готовы к непосредственной сборке без дополнительных технологических операций – распиливания, пропитки, другой обработки.

Пиломатериалы для строительства обрезаны, ошлифованы, пропитаны антисептиком, поставлены в проектном размере и промаркированы. Одно из преимуществ комплектного строительства – минимальное количество обрезков, экономия строительных материалов и средств на их закупку.

На заметку

Домокомплект позволяет сэкономить на закупке деревянных пиломатериалов – вы получите готовые детали, под размер, без переплаты на обрезку стандартных балок, без оплаты работы распиловки.

Цифры и буквы маркировки используются для сборки каркаса и стен. Они являются уникальным кодом, указанным в спецификации. Сборка домокомплекта каркасного дома начинается с последовательного укладывания пронумерованных балок и панелей описываемых в инструкции, которая сопровождает домокомплект и является подробной инструкцией к самостоятельному строительству.

Как правильно собрать домокомплект своими руками.Сборка домокомплекта.

В качестве дополнительной услуги к домокомлекту каркасного дома может быть предоставлена услуга «Шефмонтаж». Под этим термином понимают консультации профессионального строителя в процессе сборки стен строения и их утепления. Данная услуга позволяет сэкономить силы и время, избавляет от долгого поиска нужной информации, гарантирует профессиональный подход к решению любых строительных вопросов.

Сборка каркасно-щитового дома

Сборка каркасно-щитовых домов отличается от каркасно-панельных физической тяжестью выполнения работ. В каркасно-щитовом строительстве отдельные элементы собираются в готовый «модуль» на заводе, после чего их привозят на участок строительства и устанавливают на стены.

На заметку

Вес каждой СИП панели варьируется от 40 до 100 кг. Поэтому сборка СИП дома требует использования нескольких пар сильных мужских рук или работы спецтехники. В необходимости использования погрузочно-разгрузочных машин – недостаток каркасно-щитовых строений.

Ещё один недостаток строений по принципу каркасно-щитового строительства – утепление готового щита может не соответствовать заявленному при продаже. Готовые для монтажа панели утепляются на заводе в процессе изготовления. И не всегда можно быть уверенным, что установлен именно тот утеплитель. Или что его толщина и изолирующие характеристики соответствуют обозначенным нормам.



Стоимость сборки

Для ориентировочного определения стоимости сборки каркасного дома можно пользоваться удвоенной суммой расходов на строительные материалы. Однако на практике стоимость работ по сборке будет выше затрат на материалы на 10-20%. Поэтому посмотрим как производится сборка каркасного дома своими руками, видео будет весьма кстати тем, кто хочет снизить цену строительства до закупочной стоимости дерева, стеновых панелей и кровли.

Цена сборки каркасного дома определяется сложностью работ и необходимостью строительной квалификации. Несмотря на относительную простоту, стоимость работ составляет существенную часть растрат на возведение каркасного дома. Стоимость сборки каркасного дома составляют как минимум половину стоимости дома.

Каркасное строительство своими руками (51 фото)

Сегодня каркасное строительство чрезвычайно популярно в России, поскольку такие строения возводятся быстро и легко, а стоимость их вполне доступна. Многие возводят такие дома самостоятельно, чтобы не обращаться к услугам профессионалов и значительно сэкономить.

Содержание

На вопрос: «Какая технология каркасного строительства предпочтительнее, канадская, немецкая или каркасно — рамочная?» — сложно ответить однозначно. Однако, специалисты склоняются к мнению, что для строительства своими руками последние подходят лучше всего. Так называемые фахверковые дома возводят из рам, образуемых стойками каркаса. Свободное пространство заполняется утеплителем и обшивается отделочными материалами.

Что нужно знать о каркасном строительстве?

Любое строительство начинается с выбора участка, разработки проекта, получения разрешения на строительство и составления сметы. В первую очередь, нужно учитывать назначение дома: будет ли это «летний вариант» для временного проживания или постоянное жилье для круглогодичного использования. От этого будут зависеть расходы на строительство. В обоих случаях используются различные  материалы для утепления стен, а так же их наружной и внутренней отделки.

Участок под строительство дома должен быть сухим, поскольку повышенная влажность — главный враг каркасного дома. Идеальное место — сухой, солнечный участок на возвышенности. Не желательно возводить такие конструкции под вековыми деревьями, поскольку их мощная корневая система вполне может повредить фундамент.

Средняя стоимость каркасного дома от 10 до 30 тысяч на квадратный метр готового жилья.

Возводить самостоятельно строения более двух этажей специалисты не советуют, при этом предпочтительнее проекты домов с мансардными помещениями.

Инструменты, которые наверняка потребуются при строительстве каркасного дома:

  • Ручная циркулярная пила
  • Торцовочная пила
  • Нейлер в паре с компрессором
  • Шуруповерт
  • Два уровня (метр и полтора метра)
  • Стамеска, молоток
  • Кувалда весом не менее 4 кг.
  • Шнур
  • Электрорубанок
  • Угольник, карандаш для нанесения разметок
  • Две струбцины

Фундамент для каркасного дома

Основная функция фундамента — создание жесткой рамы — основы. В случае каркасного дома идеальным вариантом станет мелкозаглубленный фундамент: ленточный, столбчатый или плитный. Выбирают тип фундамента в зависимости от вида грунта. Надо отметить, что технология строительства каркасного дома на этапе устройства фундамента мало отличается от обычной. В данной статье рассматривается наиболее распространенный вариант.

Перед закладкой ленточного фундамента необходимо вырыть траншею по размерам равную периметру дома. Ее глубина составит 0,75 м, этого вполне достаточно для легкого каркасного дома с мансардой. Конечно, необходимо учитывать и климатические условия. В зонах сурового климата фундамент рекомендуется заглублять фундамент на 1,5 м. Оптимальная ширина 0,5 м для внешних и несущих стен, 0,4 — для стен в помещении.

В качестве материала опалубки используется дуб или качественный брус из дерева других пород, сечением 150Х150 и более. Подойдет для этой цели и обрезная доска 50Х200 (ее можно использовать и в дальнейшем строительстве). Но, как показывает опыт, идеальный вариант для устройства опалубки — толстые листы фанеры.

Под фундамент для каркасного дома укладывается сначала «геотекстиль» толщиной в 300 — 350 гр./м2, а затем «подушка» из крупного речного песка.

Собирать опалубку лучше вдвоем. Щиты сначала сбивают на земле, проверяя диагональ каждого готового «квадрата», затем укладывают, выравнивая по уровню. После того как опалубка будет полностью смонтирована, изнутри закрепляется пергамин, затем создается арматурный каркас. Для его вязки очень удобно использовать вязальные крюки. По углам соединения выполняются методом «шип-паз». Высоту опалубки делают на 0,4 м выше глубины траншеи.

Надежное и прочное соединение обеспечивают деревянные нагели. Использование металлического крепежа не желательно, поскольку соприкосновение с ним активирует процессы гниения древесины.

Следующий этап это заливка фундамента. Смесь для заливки фундамента проще всего заказать готовой. Если такой возможности нет, раствор можно приготовить из следующих компонентов:

  • цемент М-50;
  • гравий мелкофракционный;
  • песок просеянный речной;
  • вода.

Количество ингредиентов рассчитывается исходя из объема чаши миксера. Готовую смесь заливают в траншею и утрамбовывают.

Примечание: В процессе работы с цементной смесью велик риск получения ожогов, поэтому лучше надеть защитный фартук и высокую резиновую обувь.

Возможно, при заливке «выплывут» некоторые ошибки, сделанные при укладке опалубки. Усилить конструкцию помогут подпорки и дополнительные стяжки. Крыльцо деревянного дома выполнено на фундаменте самого дома.


Укладка пола

После того как заливка фундамента закончена, а бетон окончательно просох, самое время приступать к укладке пола.

Первый этап — прокладка по всему периметру деревянного бруса сечением 150 х 50 мм. Предварительно древесина пропитывается антисептиком, предотвращающим впитывание влаги. Под брус укладывается в один слой рубероид. Для крепления используются анкерные болты, шаг крепления 2 метра.

Особое внимание следует уделить проверке углов, для этой цели используется уровень (максимально допустимый перекос не более 10 мм).

Это важно: Все несущие конструкции изготавливают из одного материала. В противном случае, из — за разницы в коэффициентах расширения древесины, строение может перекосить.

Для укладки чернового пола используют самый недорогой материал — необрезанные доски. Сначала устанавливают опоры для пола и лежни, затем опорные брусья и обвязные балки по периметру. После нанесения разметки укладывают лаги, поверх которых кладут гидроизоляционную пленку и утеплитель.

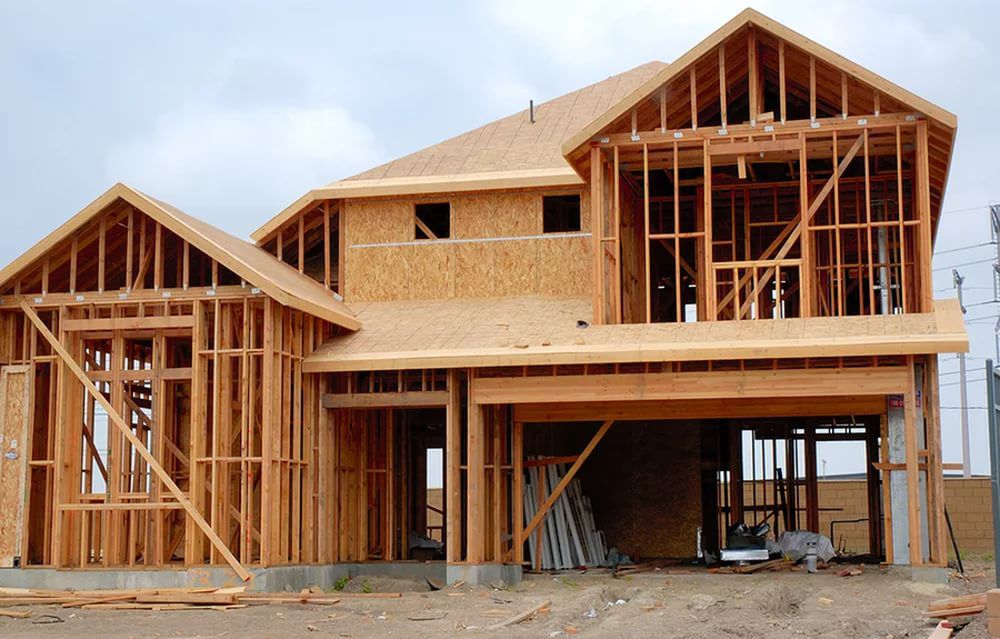

Стены каркасного дома

Предварительная сборка стен производится на сухой, ровной площадке. Каркас состоит из вертикальных досок, длинна которых соответствует высоте помещений.

Если планируется возвести каркасный дом с мансардой, потолки на втором этаже делают косыми. Это значительно экономит материал и позволяет обустроить оригинальное и вполне комфортное жилое помещение.

На заметку мастеру: Материалом для каркаса служит древесина, влажностью не более 15%.

Секции стен собирают в горизонтальном положении, тогда же врезаются и укосины.

Укладку межстенного утеплителя удобнее проводить пока каркас не раскреплен укосинами, однако, обойтись совсем без них не получится. Для создания жесткой пространственной конструкции технология строительства каркасного дома предусматривает установку, как минимум, трех укосин. Их изготавливают из тех же материалов, что и стойки. Готовые секции ставятся в вертикальное положение.

Далее устанавливается верхняя обвязка и на ней собирается потолочное перекрытие с проемом под лестницу. Материалом для его сооружения могут служить балки 50Х250 (для больших пролетов) а так же доска 50х200, с закрепленным на ней брусом 50х50 (для коротких пролетов). Сверху укладывается ОСП.

После установки перекрытия собираются боковые стены мансардного помещения или второго этажа (в зависимости от проекта).

Секции стен рассчитываются с учетом возможных и допустимых нагрузок на пол. Балки устанавливают с шагом в 0,3 — 0,6 м, в расчете на блокхаус, псевдобрус или ДСП. Если для облицовки стен будет использоваться сайдинг, то шаг должен быть уменьшен до 0,2 — 0,3 м. Надо заметить. Что именно сайдинг сегодня чаще других материалов применяется для отделки стен. И это не удивительно, ведь этот материал практичен, долговечен и прост в эксплуатации.

Примечание: Если в местности проживания среднегодовая влажность превышает 85-90% целесообразнее использовать металлопрофиль. Надо заметить, что возведение такого дома обойдется на 30 — 40% дороже.

Утепление и отделка стен

Утепление стен — немаловажный этап в обеспечении комфортного климата жилого помещения. Согласно исследованиям, проведенным НИИЖБ, слой пенополистирола толщиной в 4 мм заменит 45 мм эковаты, 65 мм ДВП, 14 мм древесины, 38 см керамзитобетона и 86 см кирпичной кладки. Исходя из этих данных, можно прийти к выводу, что именно пенополистирол — оптимальный материал для создания теплоизоляционного слоя, если бы он не испарялся. В данном случае был выбран вариант с эковатой. Стена обшивалась крафт бумагой, в которую потом задувалась эковата.

Главный враг теплоизоляции — водяной пар, который конденсируется, превращаясь в воду. Отсыревшая теплоизоляция способна значительно снизить или вовсе потерять свои основные свойства. Решить проблему продуваемости позволит ветрозащита для стен «Изоплат», представляющая собой высокотехнологичный мембранный материал.

Как уже говорилось выше, лучшим материалом для отделки стен является сайдинг. Сторонникам всего натурального можно предложить вагонку или шпунтованную доску шириной 60 см. Необходимо учесть, что в первый год древесина меняет коэффициент расширения (разбухает) поэтому специалисты не советуют приколачивать наружные доски слишком прочно. В данном случае фасад сделан из обрезной доски приколоченной елочкой.

Установка окон немаловажный этап в строительстве каркасного дома. По общепринятому стандарту размеры окон составляют не более 18 % от площади стены. Для дачного домика вполне можно подойдут одинарные стеклопакеты, в домах с постоянным проживанием устанавливают двойные или тройные, в зависимости от климата.

Крыша каркасного дома

Завершающий этап любого строительства это установка крыши. Выбрать материалы для кровли сегодня просто: песчаннополимерная черепица, ондулин, профлист. Все зависит от назначения постройки и финансовых возможностей. Конечно, выбирать материалы для каркасного строительства нужно с учетом всех тонкостей данной технологии. Нужно иметь в виду, что подобные дома не рассчитаны на дополнительные нагрузки. Наилучшим образом соотношению цена — качество соответствует битумный шифер. К его плюсам можно так же отнести привлекательный внешний вид и простоту в укладке.

Монтаж крыши начинается с обвязки. Затем возводится система стропил. Оптимальный угол наклона для крыши каркасного дома 35 градусов, форма — двухскатная.

Для комфортной работы по верхней обвязке выкладывают дорожки из досок, которые закрепляют саморезами, в целях безопасности.

Если возводится каркасный дом с мансардой, необходимо учесть высоту стен помещения. В данном случае оптимальными можно считать размеры в пределах от 1,1 м до 1,6 м.

Оптимальным вариантом для дома размером 8х9 будет А-образная крыша, состоящая из перемычки (ригеля) и стропильной системы. Поскольку крыша будет утепленной, это учитывается при расчете сечений стропил. Толщина теплоизоляционного слоя составляет 100 -150 мм, значит величина минимального сечения будет 100х50 мм. Стропила прямоугольной конфигурации выдерживают большую нагрузку чем квадратные.

Определить длину строил можно опытным путем, сложив и скрепив две  шестиметровые рейки в виде буквы «Л» (эта конструкция станет шаблоном). Еще одну рейку прикладывают поперек на нужной высоте. Таким образом получают образец ригеля нужной длины. Скрепленный образец стропил поднимают на крышу и устанавливают на верхней обвязке. Далее подбирают необходимый уклон, изменяя угол и длину стропил. Отмерив нужную длину стропил и прибавив к этому свес крыши на 30 — 55 см, получают готовый эталон. Далее все остальные стропила отрезаются по готовому шаблону.

Примечание: наилучшую защиту стен и окон обеспечивает свес крыши равный 50 см.  Наиболее оптимальный вариант это крыша из металлочерепицы своими руками.

Чтобы соединение имело максимальную устойчивость, стропила непременно зарезаются на мауэрлат.

При сечении 150Х50 и уклоне в 45 градусов оптимальный шаг между стропилами 60 см, с учетом будущего утепления крыши (как правило, ширина рулона теплоизоляционного материала именно 60 см).

Горизонтальный элемент ригель располагается как можно ниже, благодаря чему он наилучшим образом выполняет функции распорки, обеспечивая конструкции нужную жесткость.

Минимальная высота ригеля 2,25 — 2,35 м, при стандартной высоте дверного проема 2,1 м и расстоянии от притолоки до потолка 20 см. Сечение ригеля равняется сечению стропил, шаг принимается таким же как и для стропил.

После того как конструкции из стропил и ригелей будут закреплены на крыше, необходимо вдоль стропил закрепить контробрешетку. Она создает вентиляционные зазоры в крыше, создавая оптимальный микроклимат. Сечение контробрешетки в данном случае 20х50, при этом минимальный показатель приходится на высоту. Шаг контробрешетки соответствует аналогичному показателю для ригелей и стропил.

Далее устанавливается обрешетка, обеспечивающая нужную устойчивость стропильных ферм. На нее так же в последствии будет крепиться кровельный материал. Сечение и шаг обрешетки зависит от кровельного материала, для «Ондулина» эти показатели составляют 40Х50 и 30 см соответственно. Свес составляет 0,5 м. Для обрешетки вполне подойдет необрезанная доска.

Основные элементы кровли соединяются гвоздями. Этот способ самый дешевый и надежный.

Закупая материалы для каркасного строительства, не следует ограничиваться расчетным минимумом. Остатки всегда пригодятся, поэтому пусть лучше будет некоторый запас.

Кровельную конструкцию можно соорудить из влажной древесины, она стоит дешевле. С необрезного материала перед началом работ снимают кору, чтобы не завелись жучки. Все деревянные детали пропитываются антисептическим раствором. К работе лучше приступать не сразу, а выждав пару часов.

Прежде чем начать строить каркасный дом своими руками, нужно внимательно изучить литературу, проконсультироваться со специалистами. Каркасные технологии отличаются от всех прочих и здесь существует масса нюансов, которые необходимо учесть.  Если вы не уверенны в своих силах, лучше все же обратиться к услугам специалистов.


По материалам forumhouse.ru

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
