Строим двускатную крышу дома своими руками пошагово – Как самостоятельно построить двухскатную крышу – большая статья по устройству

Как самостоятельно построить двухскатную крышу – большая статья по устройству

Крыша дома – это один из основных составляющих элементов дома. Она представляет собой верхнюю конструкцию здания, без которой сложно себе представить комфортное проживание. Основными функциями крыши являются защита от снега, дождя и иных осадков, а также сохранение тепла в холодное время года и защита от перегрева в летние месяцы. В наши годы существует большое разнообразие крыш на любой вкус и кошелек. Однако самыми распространенными и популярными в любые времена являются двухскатные крыши, которые являются универсальными, незатратными и простыми в установке. О том, как правильно сделать двухскатную крышу своими руками мы поговорим в сегодняшней статье

Конструкция двухскатной кровли является наиболее распространенной в частном строительстве. Как понятно из названия данного вида крыши, она выполняется в виде двух скатов или, проще говоря, в виде треугольника. Такие крыши легко и быстро монтировать, они достаточно долговечны и их внешний вид находит множество поклонников, так как сочетает в себе вид русской избы и современной постройки. Обладая необходимыми знаниями, ее можно сделать самостоятельно, используя доступные инструменты.

Устройство стропильной системы двухскатной крыши

Стропильная система современной двухскатной крыши состоит из множества элементов, каждый из которых равномерно перераспределяет вес конструкции и грамотно передает ее на стены дома. На рисунке ниже показана конструкция двухскатной крыши дома с ее основными узлами и элементами стропильной системы.

Стропильная система двухскатной крыши

Разберем каждый из элементов, показанных на схеме, отдельно:

  • Стропильная нога — основная часть в конструкции стропильной системы двухскатной крыши, представляющая собой наклонный элемент, прокладываемый через всю кровлю. Для его создания выбираются наиболее прочные брусья, поскольку стропильная нога помимо веса кровельного материала и обрешетки может нести на себе вес осадков в виде снега;
  • Мауэрлат — так называемый «фундамент» крыши, являющийся основной опорой для всей конструкции, распределяющей нагрузки на стены. Представляет из себя брус или толстую доску, на которую опираются стропильные ноги и который является «прокладкой» между стеной и кровлей;
  • Затяжка (стяжка)— распорка, лежащая в основании треугольника, усиливающая прочность. Затяжка выполняет двойную функцию, так как к нижней ее части монтируется потолок;
  • Прогоны — коньковые крепятся в верхней части, боковые в центре стропильных ног. Задача прогонов — удержание стропильных ног от падения и «складывания»;
  • Стойка — располагается в центральной зоне, непосредственно под коньком. Служит опорой, передает нагрузку на затяжку;
  • Лежень — дополнительный элемент, на который опирается стойка;
  • Обрешетка — доски, которые монтируются поперек стропил. Обрешетка предназначена для укладки на нее кровельного материала (в самом простейшем случае) и для обеспечения дополнительной жесткости всей стропильной системы.

Данная схема крыши является универсальной для множества построек, но в зависимости от сложности конструкции сюда могут добавляться специальные элементы, придающие устойчивость и жесткость всей стропильной системе.

Угол наклона двухскатной крыши

Выбор приемлемого угла наклона крыши является значимой задачей, но у многих строителей она отходит на второй план, что неверно. Стандартными считаются так называемые щипцовые сооружения, имеющие прямые скаты. Оптимальный угол наклона двухскатной крыши составляет в среднем 30°-45° (за основу берется угол в основании равнобедренного треугольника).

Угол наклона стропил

От выбора угла наклона будет зависеть, насколько хорошо верхняя часть дома станет противостоять следующим факторам:

  • нагрузка от ветра и дождя;
  • давление выпавшего снега;
  • вес отдельного объекта, находящегося на крыше, например, человека.

Первые два пункта необходимо учитывать с особой тщательностью, так как просчет в выборе наклона крыши может стоить больших финансовых потерь и здоровья в случае обрушения.

Пример: чем больше угол, тем меньше нагрузка на кровлю от осадков, однако возрастает угроза повреждения ветром из-за создаваемой парусности (крышу просто может сдуть). Также повысится шумовой эффект, если кровельным материалом выбран металл.

Важно обратить внимание на рекомендации производителей, касающиеся использования того или иного продукта. Взгляните подробнее:

  • Рулонные материалы: предварительно рассчитывается количество слоев. Чем их больше, тем ниже можно делать крышу. Двойной настил — от 10-15°;
  • Наборные элементы: к ним относится черепица (в том числе мягкая) и шифер. Угол наклона стропил выставляется от 20°;
  • Металлочерепица: придерживаться следует уклона от 14°;
  • Профнастил: его листы должны размещаться под углом от 12°;
  • Ондулин: разрешается придерживаться показателя от 6°.

Таким образом при проектировании крыши и выборе угла наклона важно заранее знать каким кровельным материалом вы будете ее покрывать. Как видно, минимальный угол наклона двухскатной крыши может быть 6°.

Виды стропильных систем для двухскатных крыш

Большинство стропильных систем для двухскатных крыш делится на два основных вида — висячая и наслонная. Первый вид является наиболее распространённым. Разберем подробно оба вида.

Висячая стропильная система двухскатной крыши

Данный вид кровельных конструкций используется исключительно в случае, когда стены дома находятся на расстоянии до 10 м друг от друга и между ними нет опорных перекрытий. Стропила (ноги) стыкуются только с боковыми частями дома в виде мауэрлата. Минусом двухскатной крыши с висячими стропилами является возможность ее повреждения из-за распирающей нагрузки, так как между стропилами в данном случае не предусмотрены растяжки.

Наслонная стропильная система двухскатной крыши

Отличием наслонных конструкций является наличие дополнительной подпорки в виде стены или другой опоры. Наслонная стропильная система устанавливается с опорами, которые крепятся на промежуточные стены. Данная конструкция позволяет закрывать большие пролеты без ущерба жесткости всей стропильной системе.

Стропильная система двухскатной крыши

Отдельно стоит рассказать еще о нескольких видах двухскатных крыш. По конструкции двухскатная крыша может быть выполнена в следующих вариантах:

  • симметричная двухскатная крыша;
  • ассиметричная двухскатная крыша;
  • двухскатная ломаная крыша.

Отличия данных конструкций понятны из названия. В зависимости от проекта вашего дома и от дизайнерских решений крыша может быть ассиметричной, то есть иметь разные углы наклона в основании. Такая крыша немного сложнее в монтаже, нежели обычная симметричная крыша, имеющая в своем основании равнобедренный треугольник, но опытному мастеру не составит труда возвести такую конструкцию.

Также весьма распространена двухскатная ломаная крыша. Стропила такой крыши как бы немного обломаны у основания. Такие крыши практически не задерживают на себе осадки и позволяют выиграть в чердачном пространстве для обустройства мансарды.

Расчет двухскатной крыши

Часто у начинающих строителей перед проектированием и расчетами на закупку материала возникают вопросы по поводу того, как узнать длину стропил двухскатной крыши. Для этого важно на этапе проектирования знать, какой будет ширина здания, для  подбора стропил стандартного размера, чтобы не пришлось их сращивать, жертвуя их несущей способностью. Вместе с этим нужно не забыть об угле наклона крыши. Все эти факторы в конечном итоге будут влиять на расчет длины.

Итак, для вычисления длины стропил такой крыши нужно разделить треугольник, образованный стропильной системой на два прямоугольных треугольника. Дальше, зная ширину здания и угол наклона крыши можно определить высоту конька двухскатной крыши. Зная два катета прямоугольного треугольника и используя теорему Пифагора, можно вычислить гипотенузу каждого прямоугольного треугольника, которая и является необходимой длиной стропил нашей крыши.

В итоге, для определения окончательной длины, к полученному значению нужно прибавить еще 30-50 см. для обеспечения свесов крыши.

Все проведенные расчеты по определению высоты конька (она же высота фронтона) и длины стропил наглядно показаны на изображении:

Расчет двухскатной крыши

Из всего вышесказанного можно сделать вывод, что двухскатная крыша является наиболее дешевым и универсальным видом кровли для частного дома. Есть примеры, когда с помощью подручных средств люди возводили двухскатную крышу самостоятельно в одиночку. Но все же советуем вам пользоваться помощью специалистов в таких вопросах, ведь грамотно сделанная крыша над головой — это комфорт и уют в доме.

Проектирование конструкции двухскатной крыши дома

Первым и основополагающим этапом постройки двухскатной крыши является ее проектирование. Мы уже говорили о том, что от выбора угла наклона крыши будут зависеть нагрузка, воспринимаемая кровлей, и, как следствие, выбор кровельного материала, который сможет противостоять осадкам и нагрузкам от этих осадков и ветра.

На данном этапе создаются чертежи конструкции будущей кровли и проводятся все необходимые расчеты. Это необходимо, в первую очередь, чтобы иметь представление об общем виде крыши и ее размерах, а также чтобы учесть все предполагаемые максимальные нагрузки.

После проектирования у вас на руках будет весь пакет документов, в которых будут указаны все размеры будущей крыши, ее площадь для закупки кровельных материалов, полная номенклатура пиломатериалов, используемых в постройке. Наличие списка с номенклатурой пиломатериала позволит не потратить лишних средств на его закупку, так как при строительстве крыши пиломатериал — это основная статья расходов.

После того, как выполнены все проектные работы, переходят непосредственно к строительным работам. При проведении работ своими руками экономится половина бюджета, который мог бы пойти на оплату строителям. При это важно помнить о соблюдении всех норм и правил, чтобы конечный результат оправдал ожидания.

Строительство двухскатной крыши пошагово

Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Мауэрлат двухскатной крыши

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы. Подробнее о закреплении мауэрата рассказано в данном видео

Установка стропил двухскатной крыши

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

Установка стропил двухскатной крыши

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно). При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб. Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

Крепление стропил двухскатной крыши

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

Обрешетка двухскатной крыши

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

Обрешетка двухскатной крыши

На заключительном этапе монтажа двухскатной крыши  производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:

Помогла статья? Оцените ее



Двускатная крыша дома своими руками. Подготовка, расчёты и монтаж.

Если вы строите свой дом и уже дошли до стадии возведения кровли, то из нашей статьи вы можете узнать, как сделать это своими руками. Крыша — важнейший элемент любой жилой конструкции, поэтому ей следует уделить особое внимание. От качества кровли зависит не только комфорт в доме в плане температуры, а и общая сохранность постройки. Итак, разберём пошаговую инструкцию по сооружению этого узла дома.

Двускатная крыша дома своими руками

Подготовка и расчёты

Важно понимать, что крыша дома — это сложный и важный конструктивный элемент. Для его возведения необходимо чётко просчитать количество материала, а также учитывать будущие нагрузки. Предлагаем вам ознакомиться (в таблице) со средними вариантами стройматериалов для возведения двускатной крыши.

Предлагаем вам ознакомиться (в таблице) со средними вариантами стройматериалов для возведения двускатной крыши

В обязательном порядке рассчитайте точный объём материала, исходя из размеров крыши вашего дома. Можно приобретать материал с небольшим запасом, с учётом возможных ошибок и брака. Рекомендуется составить чертёж будущей конструкции. Для этого, кстати, можно воспользоваться современными компьютерными программами, которые помогут подсчитать количество необходимого материала. После расчётов переходим к непосредственному выполнению работ.

Монтаж мауэрлата

Монтаж мауэрлата

Мауэрлат — это фактически несущий брус, который устанавливается на верхушке возведённых стен и играет роль опоры для всей конструкции крыши. Для мауэрлата выбираем брус сечением 100×100 мм или 150×150 мм, в зависимости от размера каркаса и его будущего веса.

Монтаж мауэрлата можно производить несколькими способами. Наиболее распространённый из них заключается в креплении бруса непосредственно к верхней части стены. Для этого в стену крепятся металлические шпильки, а в брусе делаются отверстия для крепления. Под мауэрлат укладывается слой изоляционного материала, после чего брус «надевается» на шпильки и фиксируется болтами. Если стена широкая — брус можно обложить кирпичом, что придаст основе для крыши большей прочности.

Также можно зафиксировать мауэрлат с помощью бетонной замазки, но лучшим вариантом будет всё же фиксация бруса на специальных шпильках. Впрочем, для большей прочности можно использовать сразу несколько вариантов установки.

Монтаж стропильной системы

Двускатная крыша дома своими руками делается строго пошагово. После монтажа мауэрлата переходим к сбору и установке стропильной системы. У нашего варианта крыши эта конструкция представляет собой А-образный элемент, работающий по принципу распора. Следует предусмотреть нагрузки, поэтому перед установкой системы необходимо укрепить противоположные стены. Для этого используется брус (сечение можно подобрать аналогичное с мауэрлатом), который крепится на уровне потолочных балок.

Монтаж стропильной системы

Кстати, потолочные балки укладываются перед установкой стропил. Крепление балок производится с помощью уголков. Шаг установки потолочных балок зависит от технических особенностей вашего дома, но не должен составлять меньше 30 см. Фиксируйте балки надёжно и постоянно проверяйте прочность конструкции.

Далее на перекрытие укладываются лежни — дополнительные элементы жёсткости, которые будут играть роль опор для стоек крыши. Поле этого переходят к сборке стропильной системы и её установке.

Если есть возможность поднять довольно тяжёлый груз на уровень крыши, сборку системы можно проводить на земле. В ином случае система собирается на потолочных перекрытиях. Берём необходимые для стропильных ног брусы и формируем треугольную конструкцию, соединяя детали гвоздями. Треугольник устанавливается стропилами на мауэрлат. Будьте внимательными и обязательно учитывайте желаемую высоту крыши сразу, чтобы в дальнейшем не пришлось переделывать треугольники. Не забывайте проверять вертикаль установки при помощи уровня и надёжно фиксируйте конструкции во избежание перекосов. Временно можно использовать дополнительный крепёж в виде прибитых досок, которые в конце работ можно легко демонтировать.

Важно: В первую очередь устанавливаем боковые конструкции с каждой стороны дома.

Монтаж стропильной системы

Жёстко крепим стропильную ногу к мауэрлату. Для этого используем металлические накладки. У вас должна получиться надёжно закреплённая треугольная конструкция, которая будет выступать своеобразным «шаблоном» для продолжения работы. Учитывая размеры бруса и угол наклона стропил, собираем новые треугольники и поочерёдно устанавливаем их на мауэерлат. Количество и шаг стропил зависит от размера крыши.

Боковые стороны треугольника укрепляем поперечными досками (прибиваем их по центру каждой из сторон) и устанавливаем стойки на лежни. Они будут играть роль дополнительной опоры и будут препятствовать деформации крыши. К верхней части всей системы крепим коньковой прогон.

Крепление верхних концов стропильных ног можно выполнять способами, указанными на рисунке.

 Крепление верхних концов стропильных ног можно выполнять способами, указанными на рисунке

Монтаж фронтона

Этот элемент представляет собой фронтальную «стену» крыши, продолжающую существующую стену дома. Чтобы крыша дома двухскатная своими руками выглядела красиво и была прочной, необходимо строго выдержать вертикальные уровни фронтонов и, соответственно, стропильной системы. Также важно обеспечить надёжную фиксацию, поскольку крыша будет подвергаться воздействию атмосферных осадков и ветра, что может привести к перекосам. Также следует учитывать вес будущего кровельного покрытия, поэтому пренебрегать вниманием к надёжности крепления нельзя ни в коем случае.

Монтаж фронтона

Фронтон выглядит как треугольная конструкция, собирать которую можно как на земле, так и непосредственно уже в месте работ. Вы можете предусмотреть наличие у фронтона окна. Снизу фронтон крепится к мауэрлату, а сверху к коньковому прогону. Зашить фронтон можно как на этом этапе, так и на любых последующих. Как правило для этого используются доски 50×100 мм или 50×150 мм. Монтировать доски можно как вертикально, так и горизонтально — на ваш выбор.

Внутреннюю сторону фронтона обязательно необходимо утеплить и покрыть изоляционным слоем. Можно использовать материалы и технологию, которые мы опишем в следующем разделе. Что касается внешней стороны фронтона, можно оставить его как есть, а можно обшить сайдингом, что придаст вашей крыше красивого вида.

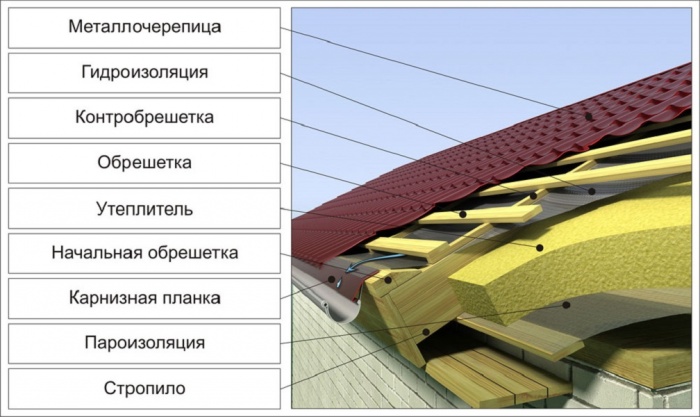

Обрешетка и утепление

Чтобы крыша двухскатная своими руками была надёжной, обязательно утеплите её. В роли утеплителя можно использовать различные материалы, например, очень популярную минеральную вату или другие варианты на её основе. Обязательно следует предусмотреть наличие паро- и гидроизоляционного слоя.

Обязательно следует предусмотреть наличие паро- и гидроизоляционного слоя

Гидроизоляционный слой укладываем непосредственно на стропила и фиксируем его. Далее прокладываем маты из теплоизоляционного материала, располагая их между стропил с надёжной фиксацией. Далее укладываем слой пароизоляции, который располагаем с внутренней стороны кровли. Соединения слоёв фиксируем при помощи специальной клейкой ленты. Поверх изоляционного материала можно сразу смонтировать отделочный слой, а можно отложить этот этап на потом.

Теперь переходим к обрешетке. Вдоль существующих стропил укладываем брус — контробрешетку. В задачу этого элемента входит создание зазора между кровельным материалом и изоляцией. Это помогает отводу влаги, образующейся в результате конвекции тёплого воздуха от потолка и чердака.

Вдоль существующих стропил укладываем брус — контробрешетку

Далее монтируем непосредственную обрешетку. Здесь уже всё зависит от того, какой именно кровельный материал вы собираетесь выбрать. Например, для черепицы шаг обрешетки должен быть около 50 мм, а для шифера или широкой плитки — от 100—150 мм. Другими словами, нужно обязательно учитывать размеры и вес будущего кровельного материала. В некоторых случаях можно делать вообще сплошную обрешетку. Кстати, такой вариант считается универсальным, то есть подходящим для любых видов покрытия. Но это значительно увеличивает расход строительного материала и сам вес всей крыши.

Монтаж кровельного материала

Технология монтажа отличается в зависимости от вида покрытия. Например, при монтаже битумной черепицы следует в первую очередь уложить на обрешетку подкладочный ковёр с нахлёстом слоёв примерно в 150 мм и надёжно его зафиксировать. Ковёр может укладываться как вдоль, так и поперёк существующей обрешетки, главное — надёжно его зафиксировать.

Далее производим монтаж карнизов, если они у вас предусмотрены проектом. Карнизная планка крепится непосредственно на подкладку и фиксируется гвоздями или саморезами. Не забудьте вмонтировать в карниз специальные кронштейны для установки водосточной системы. После этого прикрепите к торцам крыши торцевые планки и переходите к укладке плитки.

Монтаж кровельного материала

Начинаем укладку с центра карнизного свеса, в обоих направлениях к краям, продвигаясь слой за слоем к вершине кровли. На плитке есть клеящий слой, защищённый плёнкой — срываем его и клеем каждую плитку к подкладке. Фиксируем гвоздями в четырёх местах. Далее повторяем процедуру с каждой следующей плиткой. На торцах выступающие края плитки необходимо аккуратной обрезать и отшлифовать края. Не забудьте сделать кровельные проходки — специальные отверстия для, например, антенны или дымовой трубы. Для этого плитка просверливается в необходимом месте, а отверстие укрепляется резиной по краям.

Монтаж кровельного материала

На конёк кровли монтируется специальная коньковая плитка подходящей формы. Здесь необходимо делать укладку внахлёст примерно на 5 мм, чтобы избежать попадание дождевой воды под материал. Монтаж кровли с использованием других материалов проводится примерно аналогично, с учётом определённых нюансов для каждого из вариантов покрытия.

Ваша двускатная крыша своими руками готова. Теперь можно переходить к внутренней отделке чердака и работам по покрытию древесины лаком, краской или другими подходящими материалами. Как идите, ничего сложного в этом процессе нет: вам понадобятся необходимые материалы, несколько помощников, инструменты и 2—3 дня на работу.

Вам понравится

Двухскатная крыша своими руками - пошаговая видео инструкция (фото, схема, план)

Не зря мы так часто употребляем выражение «крыша над головой», ведь ничуть не умаляя значение прочных стен, трудно представить себе дом без этого элемента. Что как не прочная кровля станет щитом между вами и непогодой, защитит от осадков и ветра. Только после возведения говорят о полноценном завершении строительства и о переходе к внутренней отделке дома. Качественно выполненный монтаж кровли определяет комфорт будущего жилища.

Содержание статьи

Двускатная крыша своими руками — популярная конструкция в частном строительстве, которую используют при строительстве домов из таких материалов: бруса, бревна, кирпича, блока, даже бетона. Вы без труда узнаете двухскатную крышу среди остальных конструктивных решений благодаря внешнему виду дома, напоминающему треугольник.

Выбор такого типа кровли объясняется доступностью используемых материалов и относительной простате монтажа, выполнить который под силу даже начинающему домостроителю.

Устройство

Двускатная крыша, в независимости от того простая она или мансардная, состоит из нескольких структурных элементов, отображенных на схематичном рисунке:

Стропильная система двухскатной крыши

Схема расположение элементов стропильной системы крыши

  1. Конек. Верхняя горизонтальна часть крыши, место соединения двух скатов. Она образуется там, где встречаются стропильные ноги.
  2. Стойка. Вертикальный конструкция, перенаправляющий вес кровли с конька по направлению к несущим перегородкам. Изготавливается из прочного бруса в здоровом состоянии, предпочтительно использование материала квадратного сечения 100х100 мм или 150х150 мм.
  3. Лежень. Расположенный горизонтально брус, соединяющий между собой стойку с несущей стеной. Опытные кровельщики отдают предпочтению пиломатериалу толщиной 100-150 мм.3 Конек крыши

    Конек крыши

    4

  4. Подкосы. Прикрепленные под углом доски, перераспределяющие нагрузку от стропильных ног к несущим конструкциям, расположенным ниже. Если пролеты превышают 6 метров в длину, возникает необходимость налаживания сложной системы таких подкосов — ферм. Благодаря им стропильные опоры способны выдержать даже колоссальные нагрузки.
  5. Стропильная нога. Без нее невозможно строительство своими руками, так как это базовый элемент конструкции. Стропила изготавливают из доски размером 50х150 мм или 100х150 мм. Стропильные ноги, встречаясь места расположения конька, образуют узнаваемый контур двухскатной крыши — треугольник. Предназначение этого элемента — нести на себе вес покрытия кровли, периодическую нагрузку, образуемую выпавшими осадками. Ноги устанавливаются с шагом в диапазоне 60 до 120 сантиметров в зависимости от используемого материала. Кровельные мастера советуют руководствоваться элементарным правилом: чем он тяжелее, тем чаще шаг.
  6. Кобылки. Доски удлиняющие стропильные ноги для формирования свеса двухскатной крыши, который по строительным нормам должен располагаться род углом, на расстоянии не менее, чем 0,5 метров от стены.
Стойки

Стойки

Стропильная система двухскатной крыши

Стропильная система двухскатной крыши

Кобылки стропильных ног

Кобылки стропильных ног

Виды стропильных систем

Есть несколько способов, как сделать двухскатную крышу для частного дома. Их различия можно объяснить использованием разных видов стропильных системы, которых насчитывается всего два:

  • Наслонные. Как следует из названия, эта конструкция подразумевает установку дополнительной опорной балки, которая должна располагаться в точности посередине между двумя несущими стенами. Получается, что стропила наслоняются на балку или на внутренние перегородки, передавая им нагрузку от веса двухскатной крыши. Этот способ приемлем для тяжелых перекрытий, также, если дом имеет большую площадь, а расстояние от стены до стены более 10 м. Наслонная стропильная система

    Наслонная стропильная система

  • Висячие. Они, в отличии от наслонных, опираются только на боковые перекрытия. Этот метод организации стропил создает негативный распирающий эффект, ликвидируемый при помощи затяжек, в качестве которых часто используются балки перекрытия. Затяжки могут быть верхние или нижние. Необходимо только учесть, что монтируя верхнюю затяжку, отступ от конька не должен составлять менее 500 мм. Висячие стропила

    Висячие стропила

Обе эти системы одинаково надежны, мансардная кровля предполагает их совместное использование, когда комбинирют висячие и наслонные стропила. Профессиональные кровельные мастера до проведения работ создают чертеж двускатной крыши — план, который отражает расположение всех элементов крыши, согласно которому производится расчет необходимых материалов.

Расчет кровли

Как любой строительный процесс, конструкция кровли дома должна создаваться своими руками на основании инженерного расчета. Для удобства его выполнения перед тем, как построить двухскатную крышу, нужно набросать примерный план, на которой обязательно должны быть указаны длина крыши вдоль конька, точная длина скатов, учитывая отвесы. На этом этапе уже должен быть определен уклон будущей кровли:

  • Если главным агрессивным фактором в зоне строительства является ветер, то он должен составлять 10-10о, чтобы его порывы не срывали кровельный материал.
  • Если же строительство затевается в зоне с большим количеством зимних осадков, целесообразнее уклон 35-45о, который не затрудняет соскальзывание снега с крыши.

Производя расчет необходимого материала, лучше округлять полученные значения в большую сторону, не усложняя вычисления вычетами отверстий под дымоходы или мансардные окна, дабы избежать путаницы.

Необходимые подсчеты не требуют знания сложных формул, так что выполнить их сможет каждый, кто прошел школьный курс математики. Однако, чем изощренней, сложнее двускатная крыша дома, тем выше сложность расчетов и схема стропильной системы.

Монтаж мауэрлата

Если расчет выполнен, а материалы закуплены, можно выполнять монтаж мауэрлата, а затем созданию обрешетки. Мауэрлат — это своего рода фундамент для будущей кровли. Только эта конструкция не из бетона, как основание для дома, а из соснового бруса.

Древесина хвойных пород — идеальный для этого материал, достаточно прочный и легкий, чтобы распределить вес крыши равномерно по периметру опорных элементов дома. Его размещают вдоль скатов кровли, между стропильной ногой и верхней частью стены.

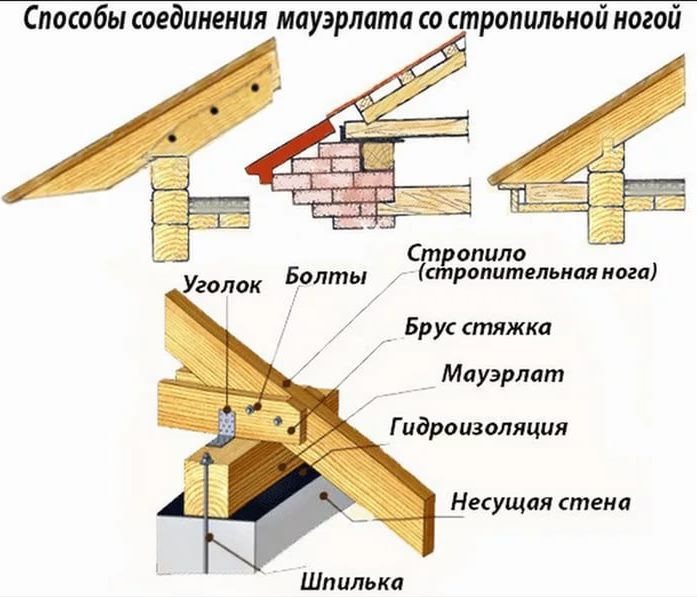

крепление стропильных ног к мауэрлату

Крепление стропильных ног к мауэрлату

Для большей сохранности мауэрлата и долгого срока его службы, между ним и стеной прокладывают слой гидроизоляции, в качестве которого чаще всего выступает рубероид. В зависимости от материала, из которого возводится дом, монтаж мауэрлата выполняется различными методами.

Строительство своими руками предполагает проверку надежности соединения. Если речь идет о деревянном доме, крепеж можно делать при помощи шпилек или брусков, в кирпичном — используют металлическую проволоку, арматуру, в строениях из пеноблоков, газосиликата — бетонную стяжку.

Последовательность работ

Если бы существовала пошаговая инструкция о том, как построить двухскатную крышу, она бы начиналась с того, как крепить стропила. Висячие следует собрать заблаговременно, используя металлические уголки, болты. Первыми выполняют монтаж крайних конструкций, а только потом расположенных внутри.

Чтобы создать наслонную систему, необходимо сначала наладить лежень, на который будут устанавливаться опоры. Сборку можно будет считать завершенной после закрепления всех стропильных ног как показывает чертеж. Если их длины не хватает для создания свеса, ее увеличивают за счет крепления кобылок.

Следующий этап — монтаж обрешетки. Так как назначение ее сугубо практическое, в ход идет самый простой, дешевый материал, к примеру, необрезная доска или даже горбыль. Однако, не стоит пренебрегать удалением коры с поверхности дерева, эта нехитрая операция увеличит срок его эксплуатации. В зависимости от того, чем планируется укрывать крышу дома, различают два типа обрешетки:

  • Сплошная. Применяется в случаях, когда выбор пал на мягкие виды кровли, которые переживают новую волну популярности, в частности ондулин. Так как сами по себе они форм не держат, им необходима жесткая опора, чтобы избежать возможных деформаций от собственной тяжести или весом выпавших осадков. Сплошна обрешетка

    Сплошна обрешетка

  • Решетчатая. В этом случае доска укладывается не сплошным слоем, а с промежутками, шаг которых выбирают в зависимости от материала, используемого для покрытия. Чаще такая схема пользуется для создания обрешетки под металлочерепицу, шифер, профнастил. Решетчатая обрешетка

    Решетчатая обрешетка

Завершающий этап работ и последующая эксплуатация

Заканчивается строительство укладкой кровельного материала. Пошагово расписать монтаж каждого материала, коих на строительном рынке представлено очень много, будет сложно.

Поэтому придется ограничиться общими рекомендациями: строго придерживайтесь инструкции производителей, не забывайте о необходимости нахлеста между листами (рулонами), дабы избежать протечек, работайте аккуратно, стараясь не повредить материал.

Конструкция двухскатной крыши гарантирует:

  1. Отличное сопротивление порывам ветра;
  2. Легкий сход снега со скатов;
  3. Защиту от дождя и холода;
  4. Долговечность и надежность.

Если монтаж был произведен качественно с использованием современных материалов то кровля прослужит не один десяток лет, не требуя ремонта, не нуждаясь в сложном обслуживании. Поэтому не стоит экономить на кровельных работах, так как надежная крыша — это долгосрочная инвестиция в вашу комфортную жизнь!

Видео-инструкция

Двухскатная крыша своими руками пошагово: устройство, инструкции, видео

При строительстве индивидуального дома одним из важнейших шагов считается установка кровельной системы, поэтому многие задаются вопросом: как сделать двухскатную крышу своими руками?

Несмотря на то, что в последние десятилетия появились кровли иной конфигурации, двухскатная крыша остается самой распространенной конструкцией.

Технология работ по установке, креплению и обшивке кровельной конструкции отработана пошагово до мелочей.

При использовании металлочерепицы, шифера, профлиста, ондулина и других материалов технология и последовательность операций остается такой же, как и прежде.

Подготовительный этап

Прежде чем начать возведение дома, дачи или бани своими руками, нужно обязательно пошагово разработать чертежи всех узлов строения.

Конструкция и форма крыши выбирается в зависимости от размеров здания. При этом в расчет обязательно берется нагрузка, которую будет испытывать двухскатная крыша в процессе эксплуатации.

Чем меньше угол наклона, тем меньше на нее влияют дождь, снег и ветер. В то же время следует помнить, что угол наклона менее 40 градусов ограничивает рациональное использование чердака.

Оборудовать мансарду в таком случае позволит только ломаная форма двухскатной крыши. Когда ширина дома превышает 6 метров, стропила усиливаются прогонами.

На видео показано, где устанавливаются прогоны и стойки.

Видео:

При обустройстве кровли для бани чаще всего используются двухскатные крыши с уклоном под углом 45 – 50 градусов.

Рассчитывая потребность в материалах, необходимо помнить о том, что масса конструкции из профлиста должна быть минимальной и не создавать дополнительной нагрузки на стены и фундамент.

Прочность бруса, доски и других пиломатериалов определяется не только величиной поперечного сечения, но и фактурой древесины.

Фронтон можно зашить вагонкой, если на чердаке будут храниться только старые журналы и вещи, которые жалко выбросить.

Чтобы определить потребность кровельного материала, нужно определить площадь крыши.

Вычисление площади крыши из профнастила или других материалов считается одним из основных этапов проектирования. Все измерения необходимо производить правильно и с допустимой точностью.

Даже небольшая ошибка может привести к незапланированным затратам на дополнительную покупку материалов.

Когда строительство дома, гаража или бани ведется своими руками, каждая копейка, что называется, на счету.

Когда определяется общая площадь двухскатной крыши, то достаточно посчитать площадь одного ската и умножить на два.

Такими мелочами как отверстия под дымоходную трубу или мансардное окно можно пренебречь.

Особенности конструкции

Проектируя двухскатную крышу и разрабатывая чертежи, предполагается, что она будет опираться на две стены. Форма крыши разрабатывается в соответствии с проектом дома в целом.

При возведении бани, дачного домика или другого легкого строения, удобнее использовать висячие стропила. Когда строится большой дом, то чаще применяются стропила наслонные.

В этом случае стропильная система имеет более сложную конфигурацию. На фото показаны оба варианта стропильной системы.

Выполняя монтаж кровли своими руками нужно строго соблюдать последовательность операций при установке стропил. Без помощников в этом случае не обойтись.

Конструкция двухскатной крыши для дома включает в себя следующие узлы и элементы:

  • мауэрлат;
  • стропильная система;
  • коньки и подкосы;
  • обрешетка;
  • утепление;
  • кровельный материал.

В том случае, когда решено оборудовать под крышей мансарду, чаще используется ломаная конфигурация. Чердак ограничен двумя скатами и двумя фронтонами.

Устройство чердачного помещения требует дополнительных затрат. В то же время строительство дома с жилым помещением на чердаке повышает уровень комфорта и его рыночную цену.

Монтаж мауэрлата

Брус, который укладывается по периметру дома на верхней отметке стен, называется мауэрлатом. Верхняя обвязка принимает на себя всю нагрузку от кровельной системы и распределяет ее на стены и фундамент.

В качестве мауэрлата берется брус, сечение которого определяется шириной стены. Перед установкой его обязательно пропитывают специальным раствором для защиты от возгорания и гниения.

Монтаж мауэрлата выполняется таким образом, чтобы его внешняя грань располагалась заподлицо с плоскостью стены.

На видео показано, как брус крепится к стене с помощью шпилек. Устанавливать мауэрлат следует правильно и надежно, поскольку он выполняет функцию фундамента для кровельной двухскатной системы.

Видео:

Монтаж мауэрлата можно выполнить разными способами. Если стены возведены из кирпича, то на этапе строительства в кладку замуровывается проволока – катанка.

В брусе просверливаются сквозные отверстия, сквозь которые и пропускается эта проволока. Следующим шагом проволоку нужно надежно закрутить.

Вместо проволоки можно закрепить металлические шпильки диаметром от 10 мм. Брус надевается на шпильки и фиксируется гайками с широкими шайбами.

И в первом, и во втором варианте крепление можно выполнить своими руками. В некоторых случаях к мауэрлату крепится своей нижней частью фронтон.

Установка балок перекрытия

Для того чтобы выполнить монтаж перекрытия для дома, используется брус сечением 200х100 мм. Для бани или дачного домика сечение выбирается в зависимости от габаритов строения.

Вначале крепятся две крайние балки, разнесенные по длине строения. Следующим этапом надо наметить точки для фиксации остальных балок перекрытия.

Своими руками, с помощью шнура и рулетки расстояние между крайними балками разбивается на отрезки длиной 60 см. Именно с таким шагом на балки перекрытия будут устанавливаться стропила.

На видео показан этот процесс. Все балки крепятся к мауэрлату гвоздями на 200 мм. После этого на балки желательно уложить временный настил из профлиста или досок.

Видео:

Крепление можно выполнить с помощью металлических уголков и саморезов. При установке балок необходимо выдержать величину выноса за пределы стен. Размер выноса определяет ширину карниза.

Практика показывает, что достаточно будет 50 – 60 см. На этом этапе нужно предусмотреть, что с торцов крыши будет зашиваться фронтон. Для бани или садового домика можно сделать его по упрощенной форме.

Если у дома предусмотрена ломаная мансардная крыша, то фронтон имеет значительную площадь. И надо предусмотреть возможность обустройства фронтонного свеса и отлива.

Балки, выложенные по стенам, перед креплением необходимо выровнять в горизонтальной плоскости.

Крепление стропильной системы

Устройство стропильной системы требует применения идентичных друг другу элементов. После того как уложены и закреплены балки перекрытия, выполняется монтаж конькового бруса.

Для этого по центральной линии дома устанавливаются стойки 100х50 мм. Высота этих стоек должна равняться высоте стен от пола до верхней плоскости мауэрлата. Крепятся стойки с помощью распорок.

В качестве конькового бруса можно взять доску сечением 150х50 мм. Следующий шаг – монтаж стропил. Сначала надо изготовить шаблон.

Когда строительство ведется своими руками, нужно после каждого этапа контролировать качество выполнения операции.

Изготовить шаблон своими руками очень просто. Стропильная доска прикладывается одним концом к балке, а другим к коньковому брусу.

С обоих концов отчеркиваются контрольные линии и по ним отпиливаются лишние куски. Шаблон готов и можно по нему заготовить нужное для дома или бани количество стропил.

Монтаж выполняется в определенном порядке. Установив одно стропило, сразу же надо крепить противоположное.

Крепление к коньковому брусу делается гвоздями, а к балке перекрытия можно крепить скобой или металлическими уголками и саморезами. На видео показано как это делается.

Видео:

Независимо от того, ломаная крыша или обычной формы, под стропила устанавливаются вертикальные стойки и горизонтальные ригеля.

Обустройство фронтона

После того как завершен монтаж стропильной конструкции, зашивается фронтон. Построить дом, и не оформить фронтон недопустимо. В последние годы фронтон обустраивают из профнастила.

Это качественное решение, хотя при оформлении фасада в этом случае могут возникнуть определенные сложности.

Для того чтобы установить фронтон, необходимо выполнить монтаж каркаса.

При этом обязательно предусматривается оконный проем. Окно в чердачном помещении необходимо для вентиляции. Чаще всего фронтон обшивается половой рейкой или вагонкой.

При окончательной отделке фасада фронтон украшают разными способами. На видео показано, как можно украсить дом с двухскатной крышей.

Оформление карниза

Рациональное устройство двухскатной кровли предполагает наличие карниза по всему периметру строения. Практика показывает, что и для бани приходится подшивать карниз своими руками.

Карниз предназначен для того, чтобы отвести дождевые воды от попадания под фундамент.

Если строение будет оборудоваться водосливной системой из металла, то кронштейны для крепления отливов необходимо установить и зафиксировать на данном этапе.

Отливная система из пластика крепится непосредственно к карнизу. Подшить карниз снизу можно сайдингом или листами профнастила. На фото представлена водосточная труба, установленная на углу дома.

Обрешетка и утепление

Первым делом надо зафиксировать на крыше полосу гидроизоляционной пленки в нижней части ската. К стропилам ее крепят строительным степлером.

После этого на стропила прибиваются рейки контр-обрешетки. Если устройство кровли предполагает утепление, то на пленку укладывается теплоизолирующий материал.

На видео показана последовательность работ при монтаже кровельного пирога. При строительстве бани утепление кровли не применяется.

Видео:

Обрешетка в этом случае выполняется в расчете на конкретный кровельный материал. Для крепления профлиста она такая же, как и при использовании шифера.

Применение профнастила удорожает конструкцию, но придает ей большую прочность.

Конструкция и устройство обрешетки бывает двух типов. Первый тип рассчитан на жесткий кровельный материал типа металлочерепицы, шифера или профлиста.

Второй тип обрешетки делается под мягкую кровлю. В частности для бани применяется рубероид.

Конкретные формы обрешетки и тип кровельного материала выбирается на этапе проектирования. Построить современный дом с двухскатной крышей можно только при учете многих нюансов и деталей.

В первую очередь, это касается обустройства кровли. Не стоит экономить на качестве кровельных материалов. Однако и лишних расходов следует избегать.

Установка кровельного материала

В последние годы на рынке строительных материалов появилось много новинок. Эта тенденция коснулась и двухскатной кровли.

На смену привычному и проверенному временем шиферу пришли ондулин и металлочерепица. Крыша из профлиста будет служить долго и надежно, при условии ее правильного монтажа.

Видео:

Для того чтобы выполнить кровельные работы своими руками, нужно хорошо знать технологию и последовательность действий.

Начиная с того, как раскроить металлочерепицу, и обеспечить подъем профнастила к месту крепления. Приобретая кровельный материал, нужно обязательно взять инструкцию по правилам его установки.

Общие правила

Для того чтобы построить хороший дом для жизни, совсем необязательно приобретать оригинальный проект.

Гораздо эффективнее детально познакомиться с устройством домов, которые уже возведены в округе. Строения с куполами и шпилями выглядят привлекательно.

В то же время привычные двухскатные крыши отличаются гармонией формы и стиля. Главное их достоинство заключается в надежности и функциональности.

И еще одно достоинство, которое следует отметить — такую крышу можно возвести своими руками с минимальными затратами.

Двухскатная крыша своими руками - пошаговая видео инструкция

Не напрасно мы так довольно часто используем выражение «крыша над головой», так как никак не умаляя значение прочных стен, тяжело представить себе дом без этого элемента. Что как не прочная кровля станет щитом между вами и непогодой, защитит от ветра и осадков. Лишь по окончании возведения говорят о полноценном завершении строительства и о переходе к внутренней отделке дома. как следует выполненный монтаж кровли определяет комфорт будущего жилища.

Двускатная крыша своими руками — популярная конструкция в частном постройке, которую применяют при постройке домов из таких материалов: бруса, бревна, кирпича, блока, кроме того бетона. Вы легко определите двухскатную крышу среди остальных конструктивных решений благодаря внешнему виду дома, напоминающему треугольник.

Выбор для того чтобы типа кровли разъясняется доступностью применяемых материалов и относительной простате монтажа, выполнить который под силу кроме того начинающему домостроителю.

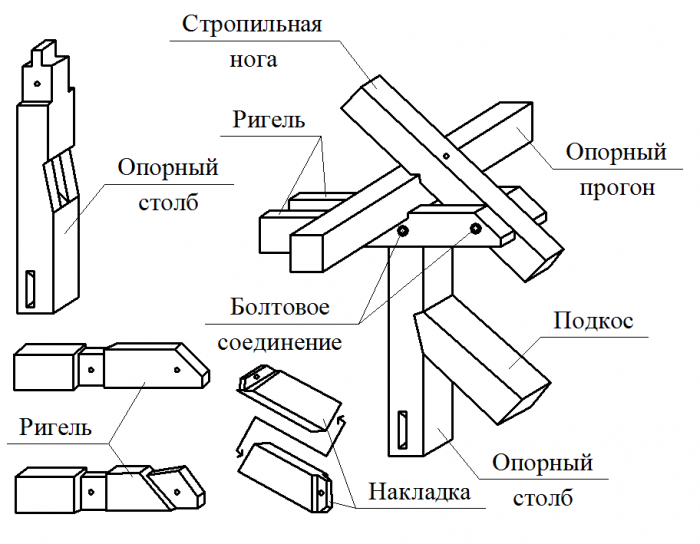

Устройство

Двускатная крыша, в независимости от того несложная она либо мансардная, имеет несколько структурных элементов, отображенных на схематичном рисунке:

  1. Конек. Верхняя горизонтальна часть крыши, место соединения двух скатов. Она образуется там, где видятся стропильные ноги.
  2. Стойка. Вертикальный конструкция, перенаправляющий вес кровли с конька по направлению к несущим перегородкам. Изготавливается из особо прочного бруса в здоровом состоянии, предпочтительно применение материала квадратного сечения 100х100 мм либо 150х150 мм.
  3. Лежень. Расположенный горизонтально брус, соединяющий между собой стойку с несущей стеной. Умелые кровельщики отдают предпочтению пиломатериалу толщиной 100-150 мм.

  4. Подкосы. Прикрепленные под углом доски, перераспределяющие нагрузку от стропильных ног к несущим конструкциям, расположенным ниже. В случае если пролеты превышают 6 метров в длину, появляется необходимость налаживания сложной системы таких подкосов — ферм. Благодаря им стропильные опоры способны выдержать кроме того большие нагрузки.
  5. Стропильная нога. Без нее нереально строительство своими руками, поскольку это базовый элемент конструкции. Стропила изготавливают из доски размером 50х150 мм либо 100х150 мм. Стропильные ноги, видясь места размещения конька, образуют узнаваемый контур двухскатной крыши — треугольник. Назначение этого элемента — нести на себе вес покрытия кровли, периодическую нагрузку, образуемую выпавшими осадками. Ноги устанавливаются с шагом в диапазоне 60 до 120 сантиметров в зависимости от применяемого материала. Кровельные мастера рекомендуют руководствоваться элементарным правилом: чем он тяжелее, тем чаще ход.
  6. Кобылки. Доски удлиняющие стропильные ноги для создания свеса двухскатной крыши, который по строительным нормам обязан размешаться род углом, на расстоянии не меньше, чем 0,5 метров от стенки.

Виды стропильных систем

Имеется пара способов, как сделать двухскатную крышу для частного дома. Их различия возможно растолковать применением различных видов стропильных системы, которых насчитывается всего два:

  • Наслонные. Как направляться из заглавия, эта конструкция по

как сделать, устройство крыши углом

Крыша с двумя скатами – самая распространенная и горячо любимая соотечественниками конструкция. Она прекрасно сочетается с нашими ландшафтными данными, при идеальном исполнении безупречно защищает владельцев от всех возможных погодных невзгод. В двухскатном семействе множество разновидностей, сооружаемых над деревянными и каменными коробками. Их строители придерживаются общих технологических принципов.

Однако в зависимости от материала стен и проектной специфики здания ряд отличий все же имеется. Ярким примером является обустройство домов с полумансардами. Если решено, что сооружаться будет двухскатная крыша своими руками над подобным объектом, с особенностями строительства следует в подробностях ознакомиться.

Для сооружения крыш с двумя скатами есть огромное количество разнообразных решений. Возводят их над квадратными и прямоугольными коробками разной этажности, устраивают с чердаками и без чердаков.

Двускатная технология применима в обустройстве домов с мансардами, если традиционный ломаный способ не устраивает владельцев по эстетическим, архитектурным или чисто техническим причинам. Чаще всего так поступают, если коробки строений сложены из кирпича или бетонных блоков, реже, если стопы строений брусовые или бревенчатые.

Как сделать двухскатную крышу над коробкой с фронтонамиКак сделать двухскатную крышу над коробкой с фронтонами

При сооружении крыши «углом» над постройкой с половинчатой мансардой стенки коробки заменяют нижний ярус стропильных ног. Стропила в таких ситуациях опираются не на прогонные конструкции, характерные для мансардной методы, а прямо на стены через мауэрлат.

Фронтоны в подобных случаях принято возводить до строительства крыши и выкладывать целиком из одного материала. Частичная обшивка верхней части фронтонной стены смотрится некрасиво и редко употребляется даже с целью экономии.

Стропила двухскатных крыш для домов с фронтонами выполняют привычную для них работу:

  • Служат каркасом крыши, необходимым для формирования скатов.
  • Распределяют компоненты кровельного пирога.
  • Удерживают внутреннюю обшивку потолка и верхней части стен мансарды.

Несмотря на факт участия в обустройстве мансарды, стропильные системы коробок с фронтонами не относятся к разряду ломаных. Чердак как таковой они не формируют, на основании чего не входят в категорию чердачных. Следовательно, устраиваются простейшими способами без потолочных балок.

Наличие фронтонов позволяет сократить немалую часть элементов, обеспечивающих жесткость конструкции. Они предотвращают смещение конструктивных составляющих и гарантируют статичность. К тому же сами фронтоны нередко служат компонентами стропильной системы.

Как построить двухскатную крышу для дома с полумансардойКак построить двухскатную крышу для дома с полумансардой

В другой статье мы уже выяснили, что в обустройстве строений с цельными фронтонами применяются стандартные технологии сооружения двухскатных крыш, т.е. висячая и наслонная схемы устройства стропильных систем.

Выбор схемы напрямую связан с архитектурным решением основной части дома:

  • Если имеется возможность установить коньковый прогон для опирания верхнего края стропилин, они сооружаются согласно наслонной методике.
  • Если коньковый прогон установить невозможно, стропильные ноги сооружаются висячим способом.

Установка прогона позволяет существенно разгрузить стропильную систему, потому наслонная схема предпочитается в строительстве малоэтажных домов. В традиционных стропильных каркасах прогон опирают на предназначенную для него конструкцию, которая устанавливается на внутреннюю несущую стенку дома или на ряд опорных столбов.

Разновидности стропильных систем в устройстве двускатных крышРазновидности стропильных систем в устройстве двускатных крыш

Однако прогонные конструкции и столбы, расположенные внутри постройки, ощутимо мешают в обустройстве полезного пространства: сокращают площадь помещений и под крышей, и в пределах основной части здания. Вот тут-то и проявляются преимущества коробки с фронтонами – они вполне пригодны в качестве надежных опор под прогон, заменяющих громоздкие опорные сооружения.

Прогон, по сути, мощная балка, проложенная от одной вершины двухскатной крыши к другой. Балка может быть сшита из доски, выполнена из клееного бруса или бревна, скошенного на два или четыре канта. Найти материал для прогона более 6м довольно проблематично. Да и цельнодеревянные длинномерные прогоны устанавливать неразумно, т.к. они под весом будут значительно прогибаться. В таких случаях под прогон монтируют разгружающую шпренгельную ферму, а балку разделяют на два отрезка.

Кроме неудобств с устройством длинных прогонов наслонная технология заставляет задуматься о транспортировке увесистой балки к месту установки и крепления. Для тех, кто думает, как сделать двухскатную крышу так, чтобы вышло недорого, перемещение цельного бруса или бревна на крышу без тяжелой строительной техники станет серьезной проблемой. Если решения у проблемы не находится, оптимальный выбор – висячая технология с устройством стропильных ферм прямо на объекте.

Висячий метод не связан с необходимостью установки конькового прогона, но и не отвергает напрочь его использование как элемента соединения отдельных составляющих в единую систему. Стропильные конструкции висячей категории сооружают преимущественно при перекрытии небольших пролетов. В ряде случаев это единственный выбор из-за невозможности установить дополнительную опору под длинномерный прогон.

Как построить двухскатную крышу углом над полумансардойКак построить двухскатную крышу углом над полумансардой

Будем считать, что с выбором наслонного или висячего метода сооружения двухскатной крыши углом над домом с каменными фронтонами, самостоятельные строители определились. Тогда следует ознакомиться с одинаковыми для обеих технологий этапами работ.

Вместо привычной мауэрлатной обвязки на стены постройки с фронтонами укладывается два параллельных бруса. Монтируются они заподлицо с внутренней вертикальной поверхностью. К кирпичным стенам брусья мауэрлата крепятся либо анкерными болтами, либо скобами к пробкам их древесины, заложенным при возведении стен. Мауэрлат на бетонных коробках фиксируют через заранее залитый армированный бетонный пояс.

Как сделать мауэрлат двускатной крыши и прикрепить к нему стропилаКак сделать мауэрлат двускатной крыши и прикрепить к нему стропила

В качестве покрытия крыш над домами с фронтонами используют все виды материалов, применяемых в обустройстве скатных конструкций с соответствующими типами обрешетки. Выбор кровли определяют личные предпочтения владельцев и угол наклона основных элементов крыши. Для отделки крутых скатов приемлем штучный материал, для пологих скатов крупнолистовые и рулонные покрытия.

Вариант #1 – сооружение по наслонной схеме

Основная задача реализации наслонной схемы строительства крыши над коробкой с фронтонами заключается в установке конькового прогона, который может быть:

  • Замурованным во фронтонные стенки. Торцы прогона укладываются в созданные специально под них ниши на деревянные подкладки. С обоих краев балка отесывается под углом 60º и окутывается рубероидом или подобным гидроизоляционным представителем. Между материалом стены и деревянной подкладкой аналогично должна быть гидроизоляционная прослойка. Отесанные торцы балки не нужно ничем обертывать, чтобы обеспечить вентиляцию. Деревянным краям прогона в нишах запрещено лежать впритык со стенками, чтобы из-за разницы в теплотехнике материалов не появился конденсат с последующим гниением древесины.
  • Пропущенным через стены. Прогон укладывается в сквозные отверстия, устроенные в стенах. По аналогии древесину от материала стены обязана отделять водоотталкивающая прослойка. Сначала настилается гидроизоляция, затем устанавливается деревянная подкладка, сверху которой располагается прогон, обернутый в месте пересечения стены гидроизоляцией.

Второй вариант с пропущенным через стенки коньковым прогоном считается предпочтительным в отношении распределения напряжений. Находящиеся снаружи коробки края балки работают как консоли, стремящиеся выгнуть балку вверх. Действующая на прогон в пределах пролета нагрузка старается прогнуть его вниз.

Направленные в противоположные стороны силы компенсируются, в результате пропущенный через стенки прогон практически не провисает и не деформируется. Второй внушительный плюс: выпуски балки за контур постройки самопроизвольно создают свес кровли. Хотя в первом варианте свес достаточно просто формируется путем выноса краев обрешетки за периметр коробки.

Как построить двускатную крышу наслонного типа над домом с фронтонамиКак построить двускатную крышу наслонного типа над домом с фронтонами

Для изготовления прогонов и с последующим встраиванием в стены, и с пересечением их лучше использовать бревно. В нем сохранена структура волокон. Потому и несущая способность выше, чем у клееного бруса или собранной из доски балки.

Высоту установки прогона выбирают согласно архитектурным особенностям крыши. Чаще всего на мансардных объектах располагают в 2,2-2,5м от запланированной линии пола над перекрытием первого этажа.

Как правильно сделать двухскатную крышу своими руками над полумансардойКак правильно сделать двухскатную крышу своими руками над полумансардой

Применение наслонной технологии заставляет обращать пристальное внимание на стены, предназначенные служить опорой для прогона. Особенно, если под нишей или сквозным отверстием располагается окно. Над оконным проемом независимо от его размера необходимо устроить не менее 6 рядов кладки с армирующей сеткой. Над проемами в бетонных стенах должны быть ж/б перемычки.

Как грамотно сделать двухскатную крышу для дома с каменными фронтонамиКак грамотно сделать двухскатную крышу для дома с каменными фронтонами

Вариант #2 – устройство крыши висячим методом

Согласно висячей схеме сооружения крыши с двумя скатами стропильные ноги ее каркаса опираются исключительно на стены строения. В простейших висячих конструкциях коньковый прогон вообще не присутствует, но в более ответственных системах может быть использован в качестве направляющей для верха стропильных ног. Т.к. он выполняет функцию вспомогательного элемента, никаких опорных конструкций не предусмотрено. Фронтоны тоже не играют опорной роли: коньковая балка прикрепляется к ним, но не передает нагрузку от веса кровли.

Ввиду того, что крыша сооружается над половинчатой мансардой с частично возведенными стенками, затяжки переносятся выше – на уровень потолочных балок. Путем установки затяжек частично компенсируется распор, передаваемый нижними пятками стропильных ног стенам через мауэрлат. Однако при превышении нагрузки на кровельную систему на мауэрлат все равно будут действовать распирающие силы, выталкивающие брусья за пределы постройки. Потому при сооружении висячих стропильных систем для полумансард крепеж мауэрлата устанавливают чаще и дублируют анкера металлическими пластинами.

Устройство утепления двухскатной крыши частного дома с фронтонамиУстройство утепления двухскатной крыши частного дома с фронтонами

Рассмотрим пример устройства крыши по висячим стропильным фермам. Угол установки стропильных ног, формирующих каркас скатов, 40º. Крыша сооружается без утепления, но при желании между стропилами можно уложить теплоизоляционные плиты или маты. Шаг установки стропилин для теплых крыш определяет ширина элементов утеплителя. В рассматриваемом случае он вполне подходящий, равен 60см.

Для изготовления стропилин запасемся доской 50×200мм. Аналогичный материал подойдет для устройства прогона, т.к. ощутимой нагрузки он испытывать не будет. Мауэрлат сделаем из бруса 100×200мм.

Сооружение двухскатной крыши углом над коробкой с фронтонамиСооружение двухскатной крыши углом над коробкой с фронтонами

Первый этап работ по устройству стропильного каркаса двухскатной крыши по висячей технологии проведем следующим образом:

  • Изготовим шаблон нижнего узла для крепления висячей стропильной ноги. Произвольный обрезок доски с сечением материала, заготовленного для производства стропилин, прикладываем к мауэрлату под углом, соответствующим углу наклона скатов. Ориентируемся на уклон фронтона, в нашем случае он составляет 40º. Чертим на обрезке вертикали и горизонтали так, чтобы с внутренней стороны получился «зуб» длинной 5см. Очерченные направления проверяем уровнем, затем по полученным линиям делаем запилы.
  • С помощью изготовленного шаблона найдем и отметим точки крепления конькового прогона, выполняющего вспомогательную функцию в нашем примере. Устанавливаем отрезок с запилами на мауэрлат и очерчиваем горизонтальную линию от основания выпиленного нами «зуба» до фронтона. От полученной на фронтоне точки вверх проводим вертикаль. Измеряем вертикальный отрезок, очерченный по фронтону. В примере он составляет 18см.
  • Полученное расстояние нужно перенести в верхнюю часть фронтона. На эти 18см опустится нижняя грань коньковой доски. Не забываем, что откладываются они не от самой вершины. Для точности необходимо в вершине начертить равносторонний треугольник, основание которого будет равно ширине доски.
  • От нижних углов условного треугольника откладываем вертикальные отрезки длиной по 18см. По полученным точкам вычерчиваем прямоугольник для установки кронштейна под коньковый прогон. Крепим кронштейны, не забывая перед фиксацией проверять направления отвесом и уровнем.
  • Измеряем расстояние между низом прямоугольника и линией пола мансарды. Оно необходимо для изготовления временных опор.
  • Монтируем временные стойки на уложенную на пол мансарды такую же временную доску. Для удобства опоры фиксируем вспомогательными укосинами. Расстояние между опорами примерно 3м.
  • Устанавливаем коньковый прогон на опоры так, чтобы торцы его закрепились в кронштейнах.

Устройство прогона облегчит работы в дальнейшем, ведь опираться верхом стропилины будут непосредственно на него. Временные опоры, укосины и своеобразный лежень по завершению строительства нужно будет демонтировать.

Стартовые этапы строительства двухскатной крыши угломСтартовые этапы строительства двухскатной крыши углом

После возведения основы стропильного каркаса приступаем к сооружению висячих стропильных ферм:

  • Пользуясь шаблоном, очерчиваем и запиливаем нижний узел на будущей стропильной ноге.
  • Измеряем расстояние от края выпиленного зуба до нижней грани конькового прогона. На приложенных к описанию рисунках необходимые для измерения точки обозначены литерами А и В.
  • Измеренное расстояние откладываем от зуба на заготовке стропильной ноги и отмечаем точку. От нее чертим линию под углом 130º, получив ее сложением 90º и величины угла наклона скатов 40º.
  • Готовую стропилину устанавливаем на предназначенное ей место. К коньковому прогону крепим гвоздями или саморезами, к брусу металлическими уголками с усиливающей перемычкой или скобами.
  • Следуя опробованному на практике алгоритму, устанавливаем стропилины с обеих сторон скатной крыши. Народные технологии велят изначально монтировать крайние стропила и натягивать между ними шнурку ради ориентира. Затем по шнурке выставляется весь ряд стропилин. Верхушкам стропильных ног разрешено слегка возвышаться над коньковым прогоном. В подобном расположении ничего предосудительного и требующего переделки нет. Если смущает зазор, образованный между вершинами стропилин, его можно банально заполнить бруском.
  • От пола до стропильной фермы откладываем вверх 2,5м и отмечаем точки на каждой стропильной ноге.
  • Крепим по отмеченным точкам горизонтально доску того же сечения, что использовали в изготовлении стропильных ног. Фиксируем парой-тройкой гвоздей и стягиваем шпилькой Ø 12-14мм.
Устройство стропильного каркаса двухскатной крыши своими рукамиУстройство стропильного каркаса двухскатной крыши своими руками

После установки положенного количества затяжек, соединяющих каждую пару стропилин, временные опоры и укосы убираем и приступаем к реализации третьего этапа работ – формированием карнизных и фронтонных свесов:

  • Из доски сечением 50×100мм изготовим кобылки, создающие карнизные свесы скатов. Длину кобылок рассчитываем так, чтобы приблизительно 50см их длины сбоку накладывалась на стропило, а с противоположной стороны оставалось свободных 40-50см для создания свеса запланированной ширины.
  • Прикладываем кобылку к стропилине. При необходимости, если кобылка не устанавливается в одной плоскости со стропильной ногой, отмечаем на мауэрлате место и делаем пропил. Врубку на кобылке делать не рекомендовано, т.к. она ослабит неширокий материал.
  • Устанавливаем кобылки, соблюдая уже проверенную методу. Сначала крепим крайние, между которыми натягиваем строительный шнур. Со стропилами стягиваем их парой шпилек, а чтобы не смещались и не раскачивались, фиксируем положение кобылок отрезком бруска, прикрученного саморезом к стене.
  • По шнурке отмечаем торцы кобылок и запиливаем их строго вертикально.
  • Выставляем кобылки на фронтоны, не забывая прокладывать гидроизоляцию между деревянными деталями крыши и кирпичной стеной. Шаг установки фронтонных кобылок 0,8-1,0м в зависимости от веса кровли.

В завершении периметр обшиваем ветровой доской, а снизу устанавливаем пояса под сайдинг.

Изготовление и крепление затяжек для висячих стропильных арок двухскатной крышиИзготовление и крепление затяжек для висячих стропильных арок двухскатной крыши

По готовой стропильной системе стелется гидроизоляция и устраивается контробрешетка. Затем сплошная либо разреженная обрешетка в зависимости от типа покрытия, выбранного для обустройства крыши. Если запланирована укладка гибкой черепицы, обрешетка сооружается из ОСП-панелей в виде сплошного настила. Под металлочерепицу или профнастил обрешетку делают с шагом, рекомендованным производителем.

Монтаж кобылок и установка ветровой доски на двухскатную крышуМонтаж кобылок и установка ветровой доски на двухскатную крышу

Ролик пополнит «копилку» полезных сведений мастеров, желающих своими руками построить простую двухскатную крышу – видео-сюжет в доступной наглядной форме знакомит с этапами процесса:

Варианты устройства крыш с двумя скатами для мансарды непросты, но чрезвычайно интересны. Главное в нелегком деле домашнего мастера – изучить и понять принципы сооружения. Овладев полезными знаниями, можно без опаски приступать к подтверждению их практикой. Результат усилий теоретически «подкованного» исполнителя будет безупречен.

Как построить крышу двухскатную

Задача самостоятельно построить двускатную крышу выполнима при условии глубокого изучения всех этапов многоступенчатого процесса. Расчет потребности в материалах предваряет определение площади кровли. Конструкция двускатной крыши имеет множество решений при выборе вариантов соединения основных элементов. Приведенная далее информация и видео помогут глубже ознакомиться со всеми этапами строительства.

Характеристика двускатной крыши

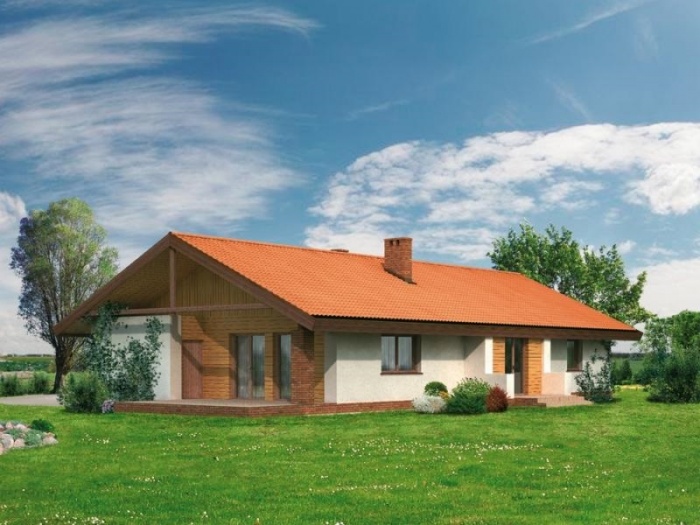

Существует несколько причин, чтобы сделать при обустройстве собственного жилья кровлю традиционной формы. Ключевой момент – простота возведения двускатной конструкции. В качестве дополнительных бонусов вы получаете привлекательный внешний вид и практичное чердачное помещение. Помимо оформления основного здания, зачастую встречается пристройка с двухскатной крышей, которая гармонирует с первоначальным фасадом.

Сначала необходимо определиться с конфигурацией и выбрать оптимальный угол наклона. Расчет показателя ведется с учетом следующих факторов:

  • Уровень осадков в зимний период. Чем круче склон, тем меньше снега будет скапливаться на двускатной крыше.
  • Ветровые нагрузки, присущие данному региону. Чрезмерно большой угол наклона увеличивает парусность кровли и снижает ее прочность.
  • Планы на эксплуатацию чердачного пространства. Если построить крышу с углом наклона менее 40о, пребывание там человека будет весьма затруднительно.
  • Расход кровельных материалов находится в прямой зависимости от выбранного угла уклона: чем он больше, тем выше затраты на строительство.

Основные элементы двускатной крыши:

  • мауэрлат;
  • стропильная система;
  • кровельный пирог.

Каждый из них имеет свои особенности монтажа. Стропила бывают навесные и наслонные, в зависимости от выбранного типа, устанавливают дополнительные элементы системы:

  • затяжку;
  • конек;
  • вертикальные стойки;
  • подкосы.

Двускатная кровля устройство стропильной системы приведено на фото далее:

Расчет площади кровли

Чтобы определиться с объемом приобретаемых материалов для двускатной крыши, необходимо предварительно посчитать площадь. Этот предотвратит непредвиденные затраты времени и сил для проведения дополнительной закупки и доставки. Итак, как посчитать площадь двухскатной кровли:

  • вся конструкция крыши условно делится на простые геометрические фигуры;
  • используя формулы из школьной программы, можно рассчитать по отдельности каждую площадь;
  • для расчета длины ската двускатной крыши включают промежуток от карниза до кровельного конька;
  • наличие мансардных окон, дымоходных труб и вентиляционных отверстий существенно не изменят расход материалов;

Важно! Тип материала для кровли влияет на длину скатов.

Применение мягкой черепицы или рулонного покрытия уменьшает величину ската на 70 см. Расчет ведется пошагово: сначала определяют параметры отдельных частей, затем показатели суммируются. После определения площади переходят к подготовке материальной базы.

Материальное обеспечение

Обустройство крыши своими руками подразумевает самостоятельную закупку материалов и подготовку инструментов. Основной материал для формирования мауэрлата и стропильной системы – деревянный брус. Информация, приведенная в следующих таблицах, поможет сориентироваться в выборе необходимого сечения для различных элементов стропильной системы, а также даст характеристику различным видам кровельных покрытий:

Также следует продумать вариант обрешетки двускатной крыши в зависимости от выбранного кровельного покрытия. Жесткий материал позволяет построить решетчатую конструкцию, применение мягких или рулонных изделий требует установки сплошной обрешетки из фанеры или плит OSB. Построенная крыша должна обладать гидроизоляционным слоем. Эксплуатация чердачного помещения подразумевает качественную теплоизоляцию. Помимо этого, потребуются крепежные детали в виде гвоздей и анкерных болтов.

Приступая к возведению двускатной крыши, под рукой должен быть набор всех необходимых инструментов. Правильно посчитать расход материалов поможет следующее видео:

Мауэрлат

Возведение двускатной крыши начинается с установки мауэрлата, основная функция которого заключается в равномерном распределении тяжести стропильной системы на несущие конструкции здания. Выдержать регулярные нагрузки способен брус сечением 150*150 мм. Установка мауэрлата для двускатной кровли идет на стенах, расположенных параллельно друг другу.

Фиксация выполняется несколькими способами:

  • С использованием бруса. Подобный вид соединения планируется на этапе возведения несущих стен. Суть способа – бруски вставляются в кирпичную кладку за несколько рядов до ее окончания. Затем специальными скобами проводят соединение вмурованных элементов с мауэрлатом под двускатную крышу.
  • С применением шпилек. Аналогично предыдущему способу, подготовка стартует до окончания кирпичной кладки. Диаметр шпилек варьируется от 12 до 15 см, монтаж ведется с промежутком 1-2 метра.
  • Крепление к стене мауэрлата под двускатную крышу можно осуществить стальной проволокой. Укладка материала сечением 3-4 мм также проводится ниже верхнего края на несколько рядов кирпичей. По завершению кладки должны оставаться свободные концы проволоки, которыми обвязывают мауэрлат. Количество связок должно превышать количество стропильных ног.
  • Иногда в качестве мауэрлата под двускатную крышу выступает железобетонный пояс. Построенный после возведения стен, он оборудуется шпильками. Монтаж деревянного бруса с подготовленными отверстиями для шпилек завершается закреплением гаек.

Важно! Независимо от выбранного способа фиксации мауэрлата под двускатную крышу, перед его укладкой проводят гидроизоляцию несущих стен. В качестве изоляционного материала выступает рубероид.

Один из вариантов крепления мауэрлата для двускатной крыши представлен в видео:

Стропильная система

Монтаж стропильной системы – важнейший этап обустройства крыши двускатной. Первоначально определяют сечение бруса, которое зависит от длины стропильных ног, промежутка между ними и рассчитанной тяжести кровельного покрытия. Ускорить процесс оформления двускатной крыши поможет правильно подобранный промежуток между стропилами, который позволяет не затрачивать дополнительные усилия на обрезку теплоизоляционного материала.

Независимо от того, будете ли вы возводить новый дом или пристраивать дополнительное помещение с двускатной крышей, процесс установки стропил включает следующие этапы:

  • Подготавливается шаблон для дальнейшей сборки стропильных ферм. Для этого две доски, длина которых соответствует размеру стропильных ног, скрепляются с одного края гвоздем.
  • Свободными концами конструкцию устанавливают на опору. После этого можно сравнить получившийся угол наклона с планируемым показателем. Усилить фиксацию угла поможет поперечная перекладина.
  • Для монтажных запилов на стропильной системе потребуется еще один шаблон из фанеры.
  • Применяя заготовку, на брусе готовятся запилы для соединения между собой стропильных ног согласно установленному углу наклона двускатной крыши. Полученный треугольник носит название стропильной фермы. В отдельных случаях она готовится на земле, после чего с помощью вспомогательных конструкций поднимается наверх и фиксируется к мауэрлату. Существуют варианты, когда система стропил для двускатной конструкции крыши обустраивается непосредственно на возведенных стенах.
  • Сначала устанавливают фронтонные фермы, к ним крепятся временные подкосы. Затем идет монтаж остальных стропильных ног.
  • Прочность двускатной кровле обеспечит установка дополнительных элементов стропильной системы в виде подкосов, ригелей и подпорок.
  • Закрепить промежуточные и диагональные стропила поможет коньковый прогон.

Обустройство стропильной системы над помещением, пристроенном к основному заданию можно изучить в следующем видео:

Кровельный пирог и финальные штрихи

Следующий этап возведения двускатной крыши заключается в обустройстве кровельного пирога. Под этим вкусным названием подразумевают монтаж трех слоев изоляции:

  • Первым идет гидроизоляционный слой, предназначение которого – защита всей двускатной конструкции крыши от влаги. Промежуток между изоляционным и кровельным материалом составляет от 2 до 5 см.
  • Далее проводится укладка теплоизоляционного слоя. Качественный материал обеспечит удержание тепла под крышей в холодный период и не даст быстро проникнуть жаре в летний зной. Монтаж утеплителя проводится между стропилами, его функции выполняют материалы с содержанием минеральной ваты.
  • На заключительном этапе формируют слой пароизоляции, чтобы не допустить проникновения пара на конструкцию двускатной крыши. Фиксацию материала осуществляют внахлест с применением строительного степлера. Все стыки закрываются специальной лентой.

Внутренние работы по монтажу двускатной крыши завершаются обшивкой. Для этих целей оптимально подходит вагонка или листы гипсокартона. После этого переходят к формированию обрешетки, вид которой зависит от характеристик материала кровли.

Финальный штрих – оформление двускатной крыши кровельным покрытием. Монтаж проводится с учетом рекомендаций производителя, соблюдение которых гарантирует долгосрочную эксплуатацию без проведения капитальных ремонтов. Один из вариантов обустройства приведен в видеоматериале:

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
