полная пошаговая инструкция в фотографиях

Через год после строительства дома я захотел пристроить к его фасадной стене навес. Чтобы он был функциональный, но в то же время очень простой по конструкции. Что требовалось от навеса? Самое главное – за счет него хотелось получить дополнительное место для летнего отдыха, защищенное от солнечных лучей и дождя. Для посиделок на воздухе, чтобы можно было и пообедать во дворе, и отдохнуть в шезлонге. По проекту навес должен был стать некой заменой открытой беседке, но с более простой конструкцией. Чтобы во время строительства было затрачено минимум материальных средств и физических усилий.

За 2 недели задуманный план был осуществлен. На основе полученных практических навыков и знаний, хочу предложить вашему вниманию отчет о строительстве самого простого классического навеса, пристроенного к дому.

Конструкция была выбрана стандартная для данного типа навеса. Это просто стропильная система кровли на опорах. Размеры навеса в плане – 1,8х6 м, высота до крыши – 2,4 м. С одной стороны в качестве опорного элемента используются металлические столбы (4 шт. вдоль фасада), с другой – доска, прикрученная к стене дома. Покрытие кровли – листы Ондуры (аналог Ондулина, с большими размерами листов). Между столбами запланирована установка решетчатых шпалер для винограда, чтобы можно было сидеть в тенечке под навесом, наслаждаясь природой и свежим воздухом, даже в полуденную жару.

Итак, начну рассказ о том, как эта задумка была реализована. Надеюсь, смогу доступно описать весь процесс.

Начал я с установки металлических столбов, то есть вертикальных стоек навеса, на которых будет удерживаться стропильная система крыши. Их всего 4 штуки, они идут вдоль фасада, на расстоянии 1,8 м от стены. По плану длина навеса составляет 6 м (по всей длине фасада дома), поэтому шаг стоек – 1,8 м (с учетом выносов кровли с обеих сторон от стоек).

Для стоек были куплены 4 стальные трубы 60х60х3 мм квадратного сечения длиной 3,9 м. В грунт они будут заглублены на 1,5 м (ниже уровня промерзания), сверху останется 2,4 м. Это и будет высота навеса.

Сначала я наметил колышками места установки столбиков – строго на расстоянии 1,8 м от стены. Все промерил, рассчитал горизонтали. Потом взял бур с насадкой 150 мм и пробурил 4 шурфа глубиной 1,5 м.

Шурф, просверленный буром

Согласно намеченной программе, под стойки будет залит свайный фундамент из бетона. Это делается следующим образом: каждая стойка устанавливается в шурф, в который заливается бетон. Получаются армированные сваи, удерживающие стойки.

Лить бетон непосредственно в высверленные лунки нежелательно. Нужно сделать изоляцию, которая одновременно выполнит функцию опалубки. Для этого я решил использовать рубероидные гильзы – скрученные в виде цилиндра отрезы рубероида. Длина гильз должна быть такой, чтобы бетонные сваи выступали над уровнем земли на 10 см. Для шурфа, глубиной 1,5 м, на дне которого будет насыпана песчаная подушка 10 см, необходимы гильзы длиной 1,5 м. Диаметр гильз – 140 мм.

Я нарезал куски рубероида, сворачивал их в гильзы и скреплял скотчем (можно использовать степлер). Далее на дно каждого шурфа засыпал слой песка 10 см и вставлял туда гильзу. Опалубка под бетон готова.

В гильзы были установлены металлические стойки. Вначале – две крайние, их я выровнял по вертикали и высоте (2,4 м), натянул между ними шнур и уже по нему выставил два промежуточных столба. После чего залил в гильзы бетон (из готовой смеси, только воды добавил и все – очень удобно).

Бетон, залитый в гильзы из рубероида, удерживает металлические стойки

Я нарезал куски рубероида, сворачивал их в гильзы и скреплял скотчем (можно использовать степлер). Далее на дно каждого шурфа засыпал слой песка 10 см и вставлял туда гильзу. Опалубка под бетон готова.

В гильзы были установлены металлические стойки. Вначале – две крайние, их я выровнял по вертикали и высоте (2,4 м), натянул между ними шнур и уже по нему выставил два промежуточных столба. После чего залил в гильзы бетон (из готовой смеси, только воды добавил и все – очень удобно).

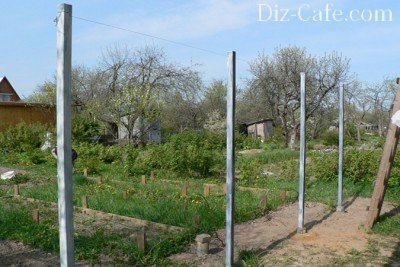

Стойки, выставленные по натянутому шнуру

На схватывание и отвержение бетона я отвел 3 дня. За это время стойки нагружать не желательно, поэтому я занялся подготовкой деревянных деталей – опорных досок и стропил.

Также будет полезен материал о том, как построить террасу: https://diz-cafe.com/postroiki/terrasa-na-dache-svoimi-rukami.html

В конструкции кровли предусмотрены 2 опорные доски, на которых будут удерживаться стропила и вся кровельная конструкция. Одна из досок крепится на стене, другая – на столбах-стойках. Поверх опорных досок, в поперечном направлении, укладываются стропила.

Доски взяты с сечением 150х50 мм, длиной 6 м. Так как навес изначально планировался, как добротная, но недорогая конструкция, я купил не строганные доски. Острогал и отшлифовал их самостоятельно, что заняло некоторое время. Зато был уверен в результате, отгладил поверхность по высшему классу.

Стропила будут заложены в пазы опорных досок. Еще одна головная боль – нужно вырезать пазы, причем под углом наклона стропил. Чтобы определить угол и места врезки, пришлось выполнить пробную установку досок. К стене такую доску я прикрутил глухарями 140х8 мм, к металлическим стойкам – отрезками шпильки 8 мм с использованием шайб и гаек.

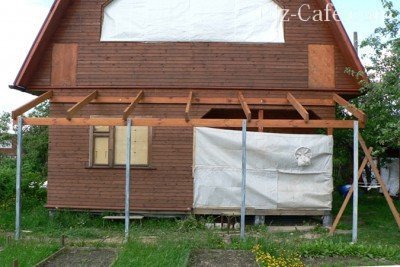

Крепление опорных досок на стойки и стену

Теперь, когда опорные доски на своих местах, в ход пошла малка, с помощью которой я определил угол наклона стропил. После чего доски были сняты и в них, с учетом известного угла, выпилены пазы под стропила.

Стропила также изготовлены из досок 150х50 мм, 2 м длиной. Всего стропил получилось 7 штук. Их шаг установки на опорных досках – 1 м.

После подгонок стропил к пазам, все детали были прокрашены лессирующим составом Holz Lazur JOBI цвета «тик».

Далее все было смонтировано. Опорные доски – как и во время предварительного закрепления, то есть с помощью глухарей и шпилек. Стропила укладывались сверху, в пазы досок и забивались гвоздями. На каждый паз уходило по 2 гвоздя, забитых через стропилину наклонно, навстречу друг другу.

Установка стропил в пазы опорных досок

На обрешетку под Ондуру пошли доски 100х25 мм, длиной 6м – 7 штук. Их я прикрутил поперек стропил саморезами.

Формирование обрешетки под листы гибкой кровли

Листы Ондуры уложены на обрешетку и прибиты ершенными гвоздями с колпачками из пластика под цвет настила. По сути, крыша уже готова, теперь можно не переживать насчет дождя и обустраивать место под навесом. Например, занести туда садовый столик и стулья.

А ещё можно сделать навес из поликарбоната, об этом читайте: https://diz-cafe.com/postroiki/naves-iz-polikarbonata-svoimi-rukami.html

Навес, покрытый листами еврошифера Ондура

Торцы стропил остались открытыми, что не очень хорошо в плане декоративности. Да и водосточку крепить оказалось некуда. Поэтому для завершенности крыши я прикрутил к торцам стропил лобовую доску – вагонку, длиной 6 м.

Лобовая доска перекрывает торцы стропил и создает опору для водосточного желоба

Следующий этап – крепление водостока. На лобовой доске смонтированы два водостока по 3 м. Сток с крыши идет в поливочную трубу, через которую будет осуществляться полив винограда.

Чтобы во время дождя вода не попадала под навес, я решил сделать между стойками невысокую подпорную стенку из кирпича. Для нее нужен ленточный фундамент, который я сделал по стандартной технологии. Выкопал между опорами траншею на штык лопаты и выставил опалубку из досок. На дно траншеи насыпал песчаную подушку 10 см. А уже на нее – положил 2 арматуры на подпорках для скрепления (армирования) фундамента.

Без арматуры делать побоялся, мало ли, возможно трещинами пойдет и развалится. Затем замешал бетон и залил его в траншею. Нужно было ждать, пока бетон схватится и затвердеет, поэтому к опорной стенке я решил вернуться позже. А сейчас – заняться декорированием своего сооружения.

Пришло время посмотреть на навес критическим взглядом. Немного выбивались из общей композиции металлические стойки навеса. Решил я их задекорировать и облагородить, зашив деревянными накладками. Как раз для этого у меня осталось несколько досок 100х25 мм. Их я и закрепил поверх металлических столбов с помощью отрезков шпилек М8, шайб и гаек. Между накладками (со стороны установки шпалеры) оставалось пространство, туда я вставлял рейку 45х20 мм. Рейки образовали выступы, на них будут закреплены горизонтальные элементы шпалер.

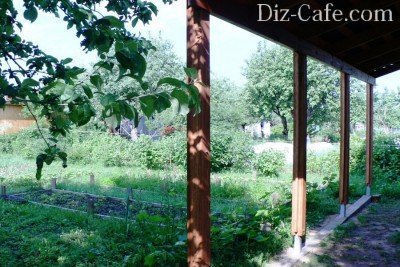

На металлических стойках закреплены деревянные накладки

Пришел черед крепления шпалер. Я выбрал для них решетчатый рисунок с резным отверстием в центре. Это отверстие позволило мне использовать для шпалеры не только длинные рейки, но и обрезки. Можно сказать, получилось безотходное производство. Да и смотрится такой рисунок интереснее, чем стандартные монотонные квадратики.

Рейки для шпалер делались, путем продольного роспуска имевшихся у меня досок 100х25мм. Доска распускалась на три части, полученные рейки отшлифовывались. Окончательное сечение реек (после шлифовки) – 30х20 мм.

Шпалеры я делал без рамы, рейки закреплены только на вертикальных выступах стоек. Вначале я выставлял горизонтальные рейки, прикручивая их к выступам саморезами. Затем, поверх них закреплял вертикальные рейки. Получилась декоративная решетка, возле которой супруга посадила виноград. Сейчас он уже вовсю вьется по шпалере и почти перекрыл стенку сооружения. Тень защищает от полуденного зноя. Это очень кстати, так как навес находится с южной стороны дома и без навеса здесь отдыхать днем было практически невозможно из-за аномальной жары.

Также будет полезен материал о том, как пристроить веранду к дому: https://diz-cafe.com/postroiki/kak-pristroit-verandu-k-dachnomu-domu.html

Шпалеры набираются из реек непосредственно “на месте”

Шпалеры закрывают фасадную часть навеса

Последний этап – строительство подпорной стенки. Ленточный фундамент под него уже застыл, можно начинать работу. Для гидроизоляции я приклеил к фундаментной ленте 2 слоя рубероида, промазав каждый слой мастикой. Сверху, по рубероиду, выстроил по уровню подпорную стенку, высотой в 3 кирпича.

Подпорная стенка не позволит каплям дождя и воде при поливе попадать на площадку под навесом

Теперь меньше грязи будет при поливе и дожде. Да и смотрится навес так гораздо симпатичнее.

Навес со шпалерами под виноградник

Вот, пожалуй, и все. Навес был построен. Весь проект реализовывал я один, но никаких трудностей в процессе не заметил. Впоследствии площадка под навесом была покрыта тротуарной плиткой. Можно сказать, что у меня получилась крытая терраса или открытая беседка – как кому нравится, так и называйте. Хотя по конструкции, это – обычный навес на столбах, времени на строительство которого ушло совсем немного.

Анатолий

фото, видео изготовления и монтажа навесов

Навес к дому, изготавливаемый своими руками, конструктивно отличается от козырька. Это более массивная конструкция, для крепления которой недостаточно одних только кронштейнов, здесь понадобятся специальные стойки. Если этот элемент не был предусмотрен ещё на этапе проектирования дома, можно построить навес своими руками. Здесь вы узнаете, как сделать навес к дому над крыльцом, оконным проемом и пристроенный к стене.

Изготовление и монтаж навеса из дерева над крыльцом своими руками

Все элементы конструкции этого навеса к частному дому, изготавливаемого своими руками, выполнены из дерева. Исключение составляют только металлические уголки, но если задаться целью, их можно заменить деревянными кубиками-накладками. Впрочем, без шурупов все равно не обойтись.

Фронтон навеса представляет собой сплошной щит полукруглой формы, а соединение деревянных деталей в ласточкин хвост обеспечивает удобство и простоту монтажа каркаса навеса.

Кронштейны, изготовленные из трех деревянных брусков — двух полок и подкоса, — можно оставить открытыми либо заполнить проем между деталями вагонкой, обрезной доской или фанерой. Материал заполнения фиксируют штапиками или тонкими галтелями.

При изготовлении лицевого щита используют тот же прием, что и при строительстве козырька, только шаблоном здесь служит фанерный полукруг.



Для того чтобы сделать навес своими руками как можно более прочным, в основе каркаса щита используется Т-образный опорный узел из доски, на котором монтируют секторы, вырезанные по шаблону из той же доски. Сращивая секторы между собой соединением вполдерева, собирают каркас, используя в качестве крепежных элементов шурупы или гвозди. Чтобы изготовить навес над крыльцом, сборку лицевого щита начинают с крепления к каркасу фанерного полукруга. Затем вырезают пазы для сопряжения щита с распорками. Второй (лицевой) фанерный полукруг закрепляют в последнюю очередь.

Конструкция полуколец и распорок также предусматривает соответствующие выбранному способу соединения деталей шипы и пазы.

При аккуратном и точном изготовлении элементов сборка каркаса для навеса своими руками и по первому, и по второму варианту не сложна. Не доставит лишних хлопот и заклю

НАВЕС к дому — 20 СПОСОБОВ сделать своими руками.

Добрый день – сегодня я подготовила БОЛЬШУЮ и НУЖНУЮ статью в помощь всем, кто серьезно задался целью своими руками сделать деревянный навес, примыкающий к частному дому. То есть я пошагово расскажу, из каких простых этапов (а они действительно простые) состоит строительство навеса у стены дома. Мы будем делать деревянные навесы с крышей из поликарбоната. Мы рассмотрим разные варианты дизайна одной и той же модели навеса к дому — то есть научимся на основе одного чертежа создавать различные проекты навесов — для любого дома, под любые запросы. И после прочтения статьи вы не только НАУЧИТЕСЬ делать навесы, но и СМОЖЕТЕ реализовать любой дизайн деревянного навеса для частного дома.

Ведь когда вы поймете СУТЬ конструкции, вы сможете видоизменять эту конструкцию по своей творческой фантазии. И как знать,  может вы потом даже будете зарабатывать себе на жизнь как мастер навесного дела.

Мы по очереди рассмотрим следующие вопросы.

• Навес к дому — его базовые элементы
• Как менять дизайн базовых элементов — и получать разные дизайны навеса у дома.
• Как шаг за шагом своими руками сделать навес.

Давайте сначала посмотрим на классический навес из дерева.

КЛАССИЧЕСКАЯ ФОРМА

НАВЕСА К ДОМУ

Итак, вот (фото ниже) образец того, что мы с вами научимся делать своими руками. Мы видим классический односкатный навес у стены дома. Такой навес к дому можно делать не только у глухой стены, — точно такую же навесную конструкцию можно делать у парадного входа дома, на заднем дворике для посиделок и где угодно, не суть важно, принцип один и  тот же.



ОБЩИЙ ПРИНЦИП ВСЕХ НАВЕСОВ в том, что  одним своим краем навес крепится к стене – а другим краем стоит на столбах опоры. То есть навес к дому должен иметь два вида опоры — на столбы и на стену.

Это суть всех навесных построек …однако дырявливание стены для приколачивания к ней опорной балки НЕ ОБЯЗАТЕЛЬНО —  ниже вы увидите и модели навесов, где крепеж не нужно вонзать в стену, а можно у стены дома установить такие же ОПОРНЫЕ СТОЛБЫ, как и наружного края навеса. Так что, если вы не хотите дырявить красиво оштукатуренную стену, не спешите покидать статью, здесь будут варианты навесов и для вашего случая.



4 ЭТАПА СОЗДАНИЯ НАВЕСА

(общие для всех конструкций)

Суть построения любого деревянного навеса к дому – заключается в четырех этапах.

1. Крепим первую несущую балку на стену (это первая опора навеса)
2. На нужном расстоянии от стены устанавливаем столбы опоры.
3. Крепим  вторую несущую балку на столбы (это вторая опора для обрешетки крыши).
4. Укладываем на эти несущие балки– поперечные доски (обрешетку крыши)

Как именно реализовать все эти этапы, я расскажу чуть позже в статье. А сейчас я хочу для начала показать вам МНОГООБРАЗИЕ дизайнов навеса перед домом. И доказать вам что все эти разные по виду навесы возле дома СДЕЛАНЫ ПО ОДНОМУ ПРИНЦИПУ… в точно такие же 4 этапа.



Я буду показывать – и рассказывать о конструкции навесов  – НАЧИНАЯ с самых простых – и ЗАКАНЧИВАЯ  более сложными вариантами навесов… Сложными не в чертежах, а лишь на вид ( в деле все они просты).

Итак – давайте возьмем самый простенький навес к дому (на него нужно совсем немного балок).



Самый простой навес у дома.

(ВАРИАНТ НАВЕСА №1 — с экономией материала)

Если у вас мало деревянных балок, но есть задача из этого малого сделать навес к дому. То можно сделать вот такую (фото ниже) лаконичную конструкцию.  Всего 5 брусов надо — 2 для опорных столбов + 3 для несущих балок.

Здесь несущие боковые балки — крепятся к стене при помощи МЕТАЛЛИЧЕСКИХ КРЕПЕЖЕЙ (фото ниже показывает, какие они бывают). К стене дома крепятся такие металлические скобы и в них вкладываются концы двух боковых балок нашего навеса.

Крышей в таком пристроенном к дому навесе может быть лист поликарбоната (прозрачного или затемненного)… или крышей может служить тент-шторка, который скользит по натянутой металлической струне (и то раздвигается как шатер, то собирается к стене как шторки). Подробнее о такой крыше-шторке для навесов я рассказала в статье Как сделать крышу для навеса и перголы.



Идем дальше…

Берем навес посложнее… Хотя сложность у него чисто условная… Суть в принципе та же — но эта модель уже близкая к классической конструкции навеса пристроенного к дому. Самый понятный чертеж, без лишних элементов. Только базовые элементы…

1. опорные столбы
2. несущая балка на стене
3. несущая балка на опорных столбах
4. балки-обрешетка крыши (для настила на них поликарбонатного листа)

Это и есть классика — БАЗОВАЯ часть любого навеса. И отталкиваясь от этих базовых элементов мы будем создавать великое множество дизайнов навеса у дома.

И чтобы начать с самого начала, мы должны начать СНИЗУ… с той подложки, с того основания на котором будет стоять наш навес.

Деревянный настил под навес.

(ровная деревянная подложка)

Прежде чем делать навес, надо разобраться что мы хотим в конечном варианте — НАВЕС НА ЗЕМЛЕ (чтобы столбы опоры вкапывались в землю, в бетон)… или НАВЕС С ДОЩАТЫМ ПОЛОМ (где опорные столбы крепятся к деревянному настилу)?… Давайте посмотрим проекты навесов и поймем для себя свои желания и предпочтения.



Вот здесь (фото выше) – хорошо видно что сначала человек уложил аккуратный деревянный настил… А потом на него уже устанавливал навес.

Если вы делаете навес для посиделок в тени на заднем дворике вашего частного дома, то это разумно — сделать удобный деревянный настил, как пол.



Начинаем с того – что выравниваем поверхность почвы там, где будет навес возле дома.

После этого нам нужно положить на почву обрешетку нашего будущего деревянного настила…

И потом обрешетку-основание устилаем досками (приколачивем их к обрешетки)

Доски можно взять длинные во всю длину(как на фото ниже)

Или если доски у нас короткие – то их можно укладывать вразнобой… шахматкой (как на фото ниже).

А что делать если нужен настил, а навес уже стоит на бетоне.

Допустим, вы задумали сделать дачный навес… и сделали… А теперь хотите чтобы под навесом, примыкающим к дому был аккуратненький деревянный настил. Чтобы мебель можно было расставить, коврик положить. Вот фото пример того, как это можно реализовать. Укладываем обрешетку на столбики (если хотите поднять настил над землей).



Если почва или бетонное основание перед домом неровное по высоте, то столбики опоры будут разной высоты – для разного уровня почвы – где-то длиннее, где-то короче. Тут нужно будет четко рассчитать высоту столбиков опоры – чтобы лежащие на них брусья – все были на одном уровне – в одной плоскости.

После чего останется все это замостить доской- и готов ваш настил для навеса, примыкающего к дому.

Вот еще одни фото-пример высокого настила под деревянный навес у дома. Он построен по тому же принципу — столбики опоры + обрешетка + настил из досок. И (что мне понравилось) здесь зашиты боковые плоскости настила — со всех сторон прибиты специальные панельки с дырочками для вентиляции.



Если вы делаете навес у двери с высоким уровнем над землей (то есть у вашего дома высокий фундамент) — то и деревянный настил под такой навес должен быть тоже высоким + в него нужно встроить крыльцо, чтобы спускаться с этого постамента. Вот как раз такой проект настила под навес  — у дома с высоким фундаментом (фото ниже).  Очень живописная картинка — боковое крылечко с тумбами-клумбами по бокам и подсветкой ступенек.

Бетонное основание

под навесом возле дома.

А еще можно сделать ОСНОВАНИЕ ПОД НАВЕС в виде бетонной отмостки (обычной или замощенной плиткой)



А вот основание для навеса, которое мне очень нравится — высокая бетонная опалубка

Из бетона отливаем высокий бортик (или выкладываем из кирпича) — делаем этому бортику нарядную облицовку под грубый камень. Получается красиво.

Этот вариант хорош еще в том случае – если у вас опорные брусья недостаточной высоты… И такая опалубка поднимет ваш деревянный навес на нужный вам уровень.

Вот похожий принцип, где опорные столбы навеса стоят на каменных возвышенностях. Это позволяет использовать в строительстве навесов даже короткие обрезы брусьев.

Вот еще пример навеса, где использованы короткие под длине столбы опоры. Опорные брусья поставили на специально выстроенные стеночки из кирпича. Получился навес на коротких ножках и с красивым пристенком, который можно потом интересно обыграть, покрыть декоративным камнем. Рядом поставить скамью и очаг для огня.

Или такую каменную стену-бортик для нашего деревянного навеса можно оформить в восточном стиле — придумать там фонтанчик, поставить вазоны и горшочки с растениями + натыкать ночных фонариков . И получится не простой навес у дома, а волшебный уголок, где так уютно уединиться или побеседовать на хорошие темы с другом.

Итак, мы разобрались с ОСНОВАНИЕМ для навесов… А теперь давайте поглядим какие еще бывают навесы. И в первую очередь посмотрим проект навеса, для которого не надо портить стену дома.

НАВЕС  на 4 СТОЛБАХ

без крепления к стене дома.



А помните, я обещала показать деревянный навес у дома, который не нужно крепить к стене (не нужно сверлить дырки, и портить нарядный фасад дома). Вот эта модель — такой навес стоит на 4 столбах опоры (или больше столбов можно)… и он не крепится к стене — он просто примыкает к ней, то есть близенько стоит рядом (смотрите варианты деревянных навесов на фото ниже)

Такой навес (не пристроенный, а приставленный к стене дома) тоже совсем не сложно сделать сами. Именно такие конструкции (с опорой на 4 столба мы очень подробно рассмотрели в статье-уроке «Как сделать навес — САМЫЙ ПОНЯТНЫЙ УРОК».



А еще такую отдельно-стоящий навес у дома можно украсить фальш-колоннами. Фальш колонны продаются в магазинах отделочных материалов — их можно просто обернуть вокруг ваших обычных деревянных балок-столбов навеса. То есть каждый опорный столб навеса спрятать внутри такой нарядной греческой фальш-колонны.

А теперь поглядите, какой мощный потенциал скрывает ваше новое умение «делать навесы своими руками»…

Большой навес

с террасой на второй этаж.

Если вы обладатель частного ДВУХЭТАЖНОГО дома — то зачем просто делать навес над крыльцом. Сделайте навес вдоль всего фасада дома — поставьте этот на вес на мощные опорные столбы толстого сечения — и … НА КРЫШЕ НАВЕСА СДЕЛАЙТЕ ТЕРАССУ.

Хорошая ведь идея… Согласитесь.



Ведь это правильная мысль. Раз уж вы взялись делать навес возле дома… То почему бы не задуматься о будущем. Сделайте сразу навес на толстых мощных брусьях-столбах. И потом в следующем году продолжите строительство уже на крыше вашего навеса — приделайте перильца с балясинами — и вот вам уже возможность посидеть высоко над землей — с чашечкой чая из самовара на деревянной терассе, сделанной своими собственными руками. И вспоминать, что все начиналось с вашего скромного желания сделать какой-нибудь навесик…

Только мой совет: делать подобные конструкции лучше на южной стороне дома (северная сторона плохо освещается и дополнительно затемнять ее навесом не желательно — света в доме будет меньше, и стены отсыреют).

… ну что ж, хватит мечтать — пора ДЕЛАТЬ.

Итак, как я и обещала — 4 простых этапа. Каждый этап сам по себе не сложный, посильный каждому. И все этапы вместе дают единый результат — НАВЕС, О КОТОРОМ ВЫ МЕЧТАЛИ.

Делаем навес — этап первый

 опора для навеса НА СТЕНЕ.

Во первых нужно определиться НА КАКОМ УРОВНЕ вам нужно делать навесную балку на стене. Это важно потому что…
Если вы хотите, чтобы крыша навеса была ровной (без наклона) чтобы по ней можно было ходить, чтобы на ней можно было сделать в будущем террасу… то тогда уровень вашей балки на стене должен совпадать с уровнем балки на столбах — то есть они должны быть на одинаковой высоте от земли.

Если вы не планируете никаких террас на крыше навеса — а хотите чтобы эта крыша была под наклоном, чтобы снег сам сползал с нее (то есть вам нужен навес с односкатной крышей), то тогда нужно  несущую балку к стене прибивать ПОВЫШЕ, чем балка на опорных столбах. Вот на фото ниже я показываю пример этой моей мысли. Где несущая балка у стены (стрелочка 1 ) выше по уровню, чем несущая балка на столбах (стрелочка 2). И за счет этой разной высоты мы получаем навес с наклонной односкатной крышей.

А теперь, рассмотрим способы, которыми эта балка может крепиться к стене, или какими еще крепежами (кроме балки) можно крепить навес к стене дома.

Способ первый – Опора в виде балки.

Просто на стену крепим горизонтальную балку (на саморезы) — она будет держать крышу нашего навеса (будем прямо на нее ложить наши поперечные балки для обрешетки крыши).

А чтобы вы не сомневались в надежности крепления балки, можно к стене прикрепить целый балко-держательный механизм — в форме угольника (см фото с красной стрелочкой ниже).

Способ второй — Вертикальные стойки у стены.

Если брусья для столбов опоры вы раздобыли  меньшего диаметра… и нагрузка на крышу навеса планируется посерьезнее (т.е. вы хотите обрешетку крыши сделать тоже из тяжелых брусьев)… ТО ТОГДА вам нужно ДОПОЛНИТЕЛЬНО УСИЛИТЬ вашу несущую балку на стене и также несущую балку, которая лежит на столбах



Мы видим что, несущая горизонтальная балка (прикрепленная к стене) – усилена дополнительными вертикальными брусьями опоры (стрелочка 1). Таким образом навес пристроенный к дому не ложится всем своим весом на балку стены, а распределяет свой вес на пристеновые столбы-брусья.

А опорные вертикальные  столбы с другого конца перголы (т.е. которые с наружного конца крыльца) – имеют диагональные коротенькие брусья-подпорки, которые держат вторую несущую горизонтальную балку (стрелочка 2).

Кстати (на фото выше), обратите внимание НА ЧЕМ СТОЯТ ОПОРНЫЕ СТОЛБЫ…  Они базируются на металлические подпятники на высокой толстой ножке из метала, которая ввиничивается в доски настила.

Вот еще одно фото, где навес имеет брусья опоры прямо у стены дома. Так надежнее: не надо беспокоится за стену, вдруг балка упадет со стены под весом времени. Дополнительные столбы у стены не дадут этому случиться.

Способ третий – опора в виде металлических скоб-держателей.

На стену (каменную или деревянную или кирпичную) крепим скобы-держатели… Вот как мы видим на фото ниже… И на них кладем наши боковые поперечные балки (как на модели №1 навеса из этой статьи).

Важное условие:  не каждая стена подходит для такого крепежа. Если стена крохкая, или сделанная из пористого материала (пеноблоки, например) — то крепеж плохо будет держаться в стене. И вы должны понимать что тяжелые балки рано или поздно свалятся на голову вашим ближним.

Поэтому проконсультируйтесь у специалистов. А лучше выбирайте тот способ крепежа, в котором нет ни капли сомнений — то есть тот, где вдоль стены стоят дополнительные вертикальные стойки, поддерживающие горизонтальную балку на стене (см. второй способ).

Делаем навес — второй этап

устанавливаем СТОЛБЫ ОПОРЫ.

Этот этап я подробно описала в статье Как сделать навес-перголу – самый подробный урок. Там описаны все 4 способа установки столбов –и в землю, и на бетонный фундамент, и на деревянный настил… А здесь я только покажу фото вариантов крепежных элементов для столбов опоры. Или вы можете их просто вкопать в землю (предварительно осмолив и закутать рубероидом, чтоб они  в земле не гнили).

Подпятники (или анкера) служать для защиты леревянных столбов от гниения. Лучше всего для этой цели подходят П-образные и Т-образные анкеры. Они позволяют брусу возвышаться на 2 см над поверхностью. Обдуваться ветерком и не задерживать в себе дождливую влагу.

Если вы будете закапывать ваши столбы в землю, лучше использовать подпятники с длинными анкерами (в виде прута арматуры или трубы) — так в земле будет находится металическая часть столба, а деревянная часть на поверхности.

А если вы не хотите тратить деньги на стальные подпятники. И просто по старинке вкопать столбы в цементный фундамент, то не поленитесь перед этим осмолить ту часть бруса, которая пойдет в землю. Смола продлит жизнь древесине, защитив ее от гнили. Вместо осмоления часто применяют обычный рубероид. Им оборачивают подземную часть бруса, плотно обматываю это рубероидное «пеленание» металлической проволокой. Помещают такой замотаный рубероидом конец столба в ямку и заливают цементом.

А еще столбы опоры для навеса могут быть сделаны ИЗ КИРПИЧНОЙ КЛАДКИ, и облицованы декоративным камнем. Вот как на фото ниже.

Делаем навес — этап третий

 кладем НЕСУЩУЮ БАЛКУ на столбы.

Как положить балку на столбы вы будете решать сами. Я покажу вам несколько способов крепления несущей балки к опорным столбам, а вы выбирайте.

Способ первый (балка сверху на столбы)

Кладем балку сверху на столб и фиксируем длинными шурупами (центральное фото) или металлическими пластинами (правое фото).

Чтобы несущая балка не прогибалась на столбах опоры под тяжестью обрешетки крыши, ее можно УСИЛИТЬ. Для этого добавляем диагональные брусики (см. крайние примеры на фото) или добавить расширенный брус по центру (центральный пример с фото ниже).



Способ второй (балка сверху в пазы на столбах опоры).

В каждом столбе опоры выпиливаем ямку-паз. И в этот паз вкладываем нашу несущую балку. Естественно этот способ подходит в том случае, если наша балка имеет сторону, которая по размеру тоньше, чем толщина опорного столба.

Способ второй — вместо балки 2 доски.

Этот способ замечателен тем, что экономит материал (доски дешевле балок). А по выносливости 2 доски равны одной балке. Две доски набиваем по обе стороны от опорного столба и они вдвоем выполняют роль обычной несущей балки — смотрите фото конструкций навеса ниже.

Все эти способы укладки на столбы несущих балок (для крыши дачного навеса) я подробно описала в статье «Навес для дачи —  10 СПОСОБОВ сделать сами .»  Так что если что-то непонятно здесь, вы можете в этой статье найти дополнительные разъяснения о том, как сделать навес у дома своими руками.

Делаем навес — этап четвертый

ОБРЕШЕТКА крышы навеса

Способ первый — обрешетка поверх балок.

Кладем доски обрешетки просто сверху на балки. И крепим металлическими уголками. Как на фотографиях навеса у дома ниже.

Способ второй — на пазы.

В досках обрешетки выпиливаем пазы. И эти пазики надеваем на несущую балку. Тут сложность в том, что пазы на концах досок должны совпасть с балками (поэтому доски сначала нужно затащить наверх разложить их на крыше, отметить карандашом место пропиливания пазов, потом снять, выпилить пазы, и снова поднять на крышу).

Способ второй — стык в стык.

Этот способ тоже возможен, но балки обрешетки должны быть подогнаны по длине тютелька в тютельку, чтобы аккуратно войти в металлические ушки-держатели.

Крыша для навеса

(рубероид, поликарбонат, шифер, черепица)

Самый красивый вид крыши — это прозрачный поликарбонат. Так под навесом всегда будет светло. Такая крыша обязательна, если эта сторона дома выходит на север, чтобы лишний мрак не скапливались под навесом.



Если навес на солнечной стороне дома, и вы наборот хотите уменьшить солнце над своей головой и сидеть в тени навеса. То вы можете выбрать любую непрозрачную кровлю — дешевый рубероид и шифер, или подороже мягкую черепицу, или меллопрофильную.

Важно:  Не забудьте обеспечить гидроизоляцию стыка навеса со стеной. Для этого нужно купить и прибить небольшой железный козырек. Как на фото ниже.

Нарядное дополнение для навеса.

Можно пространство между столбами опоры закрыть  панелями с обрешеткой. Они просты в изготовление — обычная прямоугольная рама из тонких брусочков — и на них крест-на-крест набивается тонкая рейка. Рядом с такой обрешеткой можно посадить вьюны — они будут красиво ползти вверх по перголе.

В итоге у вас получится примыкающая к дому БЕСЕДКА.  Туда можно будет поставить стол и скамейки для посиделок с друзьями-соседями.

Кстати статья по изготовлению скамеек своими руками у меня тоже есть.

А пока виноград растет, можно озеленить ваш навес горшочным способом —  просто у опорных столбов навеса выстраиваем зеленую стену из горшков с пышными кустиками. И на несущую балку навеса подвешиваем кашпо с цветами.

А еще можно подизайнерить на листе бумаги — набросать эскиз каменной клумбы рядом с навесом. И в следующем году воплотить его в жизнь.

Вот такое простые способы создания навесов своими руками — у частного дома, или дачного домика.

И на десерт…

Когда ваш навес будет готов, и вы будете сиять от счастья и гордости, подумайте — как можно сделать навес еще наряднее.

Например, покрасить навес в нарядный белый цвет. Тогда он будет смотреться  совсем празднично. Белая краска даже очень тяжелую конструкцию превращает в легкую и воздушную.



А если вы сделали навес для заднего дворика (для уютных посиделок), то купите ткани и сшейте несколько нарядных занавесок для вашего нового навеса. Их можно повесить на металлические струны, натянутые между столбами опоры вашего дачного навеса. Так вы получите практически восточный шатер на вашем заднем дворике частного дома.

А в следующем году, вы можете разработать план-проект благоустройства зоны вокруг вашего нового навеса (фото ниже). Ведь если внутри вас отыскался мастер-плотник… кто-знает, может по соседству с ним прячется и дизайнер-каменщик.

Нарисуйте эскиз вашей зоны вокруг навеса, посоветуйтесь с умной женой и на следующий строительный сезон обустройте, например, вот такую каменную площадку, с лавочками и очагом для уютного огонька.

Кстати вам в помощь — моя статья «ОЧАГ на даче — 7 СПОСОБОВ сделать своими руками.»

Вот видите, как это интересно сделать навес своими руками… поверить в свои руки… и продолжать творить красоту вокруг себя… Это очень полезно. Потому что когда занимаешься хорошим, некогда заниматься плохим или грустным… А если в жизни много красоты, то не остается места для уныния.

Занимайся жизнью или занимайся смертью…

Занимайся здоровьем или занимайся болезнью…

Занимайся страхом или занимайся отвагой

Занимайся унынием, или занимайся созданием нового

Мы сами выбираем чем нам заниматься… Так давайте выберем созидание нового и полезного…
Потому что созидая что-либо, мы созидаем самих себя. Лучшую версию самих себя.

Вперед.  Нужно просто начать… потом продолжить… а потом закончить. Все просто.

Если бы я не была девочкой… я бы сама такое строила. Но все что я могу, это вдохновлять мальчиков. Поэтому строить — вам ))), дорогие мальчики.

Удачного вам дачного строительства.
Ольга Клишевская, специально для сайта «Семейная Кучка»

Если вам понравилась эта статья
И вы хотите отблагодарить за этот кропотливый труд бесплатного автора,
то вы можете выслать любую удобную вам сумму
на его личный  кошелек ЯД — 410012568032614

Еще статьи-уроки на тему

как сделать навес своими руками

Как сделать КРЫШУ для навеса (из ткани, которая сдвигается туда-сюда).

ОСВЕЩЕНИЕ для перголы и навеса — 7 способов сделать самим

Навес во дворе частного дома — 35 идей.

А также у меня есть цикл статья по строительству деревянных дачных БЕСЕДОК — если вы сделали навес своими руками, то вам не составит никакого труда по этому же принципу сделать и уютную беседку для дачи.

Подробные статьи-уроки по беседкам уже готовы и ждут вашей любви к брусу и шуруповерту.

Беседки для дачи С ДВУХСКАТНОЙ КРЫШЕЙ (15 способов сделать).

БЕСЕДКИ своими руками (21 СПОСОБ + важные моменты) — беседки с плоской крышей.

Дачные БЕСЕДКИ своими руками (20 вариантов) — беседки кубической формы.



Читайте НОВЫЕ статьи на нашем сайте:

на Ваш сайт.

Как построить навес своими руками

Наличие навеса рядом с домом – это очень практичное решение. Он может использоваться как парковочное место, под его крышей можно пожарить шашлык в ненастную погоду или посидеть дружной компанией за чашкой чая.

Возведение навеса при верном выборе материалов не требует крупных финансовых трат. В этом обзоре будет рассказано, как возвести хороший навес, полагаясь исключительно на свои силы.

Материалы основания навеса

Деревянные конструкции

Один из самых простых и надёжных вариантов это построить деревянный навес. За таким строением легко ухаживать, кроме того, для его возведения не требуется дорогостоящий строительный инвентарь, например дисковая пила или сварочная аппаратура.

В качестве материала для опор отлично подойдёт обрезной брус, стропила можно сделать из обрезной доски, а обрешетка легко собирается из обапола.

Собрать такой навес по карману практически любому, а с помощью специальных растворов можно многократно повысить стойкость дерева, что позволит использовать навес долгие годы.

Металлические конструкции

Другим популярным для изготовления навесов материалом является металл. Металлический навес отличается от своего предшественника прочностью и долговечностью.

Собрать такой навес, легко обладая минимальными навыками работы со сварочным аппаратом.

К сложным деталям можно отнести только радиусный профиль, но эту деталь с необходимым изгибом могут изготовить по вашему желанию в любой сварочной мастерской.

Кирпичные или каменные конструкции

Возведение опорных столбов из кирпича или камня позволяет придать стильный вид своему навесу. В этом случае стропила могут быть как деревянные, так и металлические.

Такой навес надёжен и крепок, однако следует помнить, что быстро построить его не получится из-за особенностей строительных материалов.

Конструкции из асбестоцементных труб

Этот материал характеризуется износоустойчивостью и большим сроком службы. Кроме того, труба легко пилится обычной ножовкой по металлу, если перед распилом опустить нужное место в воду на два часа. Для такого навеса подойдут любые стропила.

Выбор материала для кровли

Следующий этап – выбор материала для самой кровли. Ниже будут подробно рассмотрены наиболее подходящие для этого материалы.

• Самым популярным кровельным материалом является поликарбонат. Его технические характеристики позволяют придать козырьку абсолютно любую форму;
• Помимо поликарбоната кровли часто выполняются из профнастила. Этот материал отличается от других невысокой стоимостью, а также простотой и долговечностью;
• Кровля из металлочерепицы – обойдётся дороже, чем аналогичная из профнастила, однако придаст вашему навесу стильный вид;
• Кроме всего вышеперечисленного можно использовать битум в качестве материала для кровли. Однако следует помнить, что битум требует сплошной обрешетки, следовательно, использовать его можно, только если делается в одном стиле с домом.

Правильный выбор места как средство экономии на опорах и кровле

Существует простой способ значительно сэкономить на возведении навесной конструкции, а именно построить навес вплотную к дому. Технически вопрос о том, как построить навес, примыкающий к дому, решается установкой двух или трёх опорных столбов.

Количество столбов рассчитывается исходя из размеров поперечной балки и имеющихся строительных материалов. Например, если используется брус имеющий сечение 75х75 мм, то промежуток между стойками должен быть около метра. В этом случае, можно обойтись без поперечной балки, используя в качестве опоры сами столбы.

В случае, когда брус имеет сечение от 150 см, для опоры хватит двух угловых стоек. К ним крепится поперечная несущая балка, а затем к ней прикрепляются стропила. С обратной стороны стропила прикрепляются к опорной балке, которая загодя крепится на стену дома.

Для большей надёжности под балкой устанавливается дополнительные опоры.

Помимо простоты конструкции навесу, который построен вплотную к дому, не так страшен ветер, как постройке стоящей обособленно.

В случае если решено не пристраивать навес, необходимо заранее рассчитать направление воздушного потока т. к. нижний край односкатной крыши должен быть расположен с подветренной стороны, что в свою очередь может вызвать ряд неудобств, в частности, если навес будет использоваться как парковочное место.

Возведение двускатной крыши может решить проблему с ветром, однако для неё понадобится более сложное соединение стропил.

Строим односкатный навес

Односкатный навес является универсальной конструкцией, под которой легко встанет как беседка для чаепитий, так и железный конь хозяина дома. Чтобы собрать такой навес нужно произвести следующие действия:

• установить опорные столбы;
• смонтировать стропильную систему;
• установить кровлю;
• выложить тротуарную плитку.

Устанавливаем стойки для будущего навеса

Перед установкой столбов необходимо выкопать лунки для столбов. Глубина лунки 1,5 метра, диаметр должен быть на 10 см больше чем диаметр столба. Глубина и диаметр лунок не зависят от материала столба.

Дно выкладывается песком или щебнем на высоту 20 см, затем необходимо полить лунку водой, чтобы лучше утрамбовать.

Если столбы, деревянные либо металлические, то их нужно обработать с помощью битума или обернуть рубероидом, чтобы защитить от проникновения влаги. После этого необходимо установить стойки в вертикальном положении и залить бетоном.

В случае, когда для строительства опор используются трубы из асбестоцемента, необходимо поместить внутрь трубы арматуру и залить бетон по всей высоте трубы. Во время заливания бетонной смеси необходимо регулярно перемешивать её, чтобы избежать образования воздушных пустот. В верхнюю часть столбов вмуровываются штифты, на которые будет прикреплена верхняя обвязка.

Следующим этапом на стене дома нужно закрепить опорную балку. Её необходимо расположить немного выше, чем стойки, чтобы обеспечить необходимый уклон, для того чтобы снег не скапливался на ней, а свободно падал вниз.

Для закрепления балки на деревянной стене подойдут саморезы, а для того чтобы закрепить балку на стене из кирпича нужно вставить дюбеля в заранее просверленные отверстия.

Нюансы установки стропильной системы

Расстояние между стропилами рассчитывают с учётом выбранной кровли. Лучше всего воспользоваться специальными программами для этой цели.

Один край стропильной ноги необходимо прикрепить на опорной балке, на стене. Сделать это можно двумя путями: первый – подготовить несколько пазов в самой балке и вставить стропила в них, после чего закрепить с помощью металлических уголков Второй вариант – использовать специальные крепления.

Второй край стропильной ноги прикрепляется к верхней обвязке стоек. Так как кровля весит немного, то их также можно закрепить с помощью металлических уголков. Если грунт под навесом пучинистый, то лучше использовать подвижное соединение стропил с обвязкой, чтобы избежать проседания стоек.

Устраиваем кровлю

Навес не нуждается в утеплении и гидроизоляции. За редким исключением любое кровельное покрытие крепят к разреженной обрешетке. Только мягкая черепица, требует сплошную обрешетку и гидроизоляцию листов ОСП.

В свою очередь профнастил, можно уложить непосредственно сверху самих стропил. Листы кладутся поперек стропил с нахлестом, а крепятся саморезами.

Современные строительные технологии позволяю построить навес человеку с практически любым бюджетом, поэтому ответ на вопрос, сколько стоит построить навес, целиком зависит от желаний покупателя и его фантазии.

В этой статье были подробно рассмотрены все этапы возведения навеса. Теперь осталось лишь взять на вооружение полученные знания и приступать к строительству этой практичной и стильной детали приусадебного ландшафта.

Фото идеи красивых навесов для дачи

Как сделать навес своими руками. Выбор стройматериалов и места.

Навес возле дома – крайне практичная вещь. Под ним можно ставить машину, собираться с друзьями на чашечку чая или готовить шашлык в дождливый день. При этом его устройство не потребует больших капиталовложений, если правильно подобать материалы. О том, как сделать навес своими руками и с минимумом затрат, и пойдет речь в статье.

Навес своими руками – как сделать правильный выбор

Итак, если стоит цель построить дешево хороший навес, следует правильно выбрать место и подобрать материалы. Отсутствие наемной рабочей силы тоже существенно удешевляет процесс.

Выбор стройматериалов – что лучше

От выбора материала будет зависеть не только конечная цена, но и простота возведения, а также внешний вид. Так, самые распространенные материалы для каркаса:

1. Дерево. Его гораздо проще обрабатывать самостоятельно, не нужны дорогостоящие инструменты (болгарка, сварочный автомат). Если же для опор взять обрезной брус, для стропил – обрезную доску, а для обрешетки – обапол, получится отличный бюджетный навесик. Срок службы деревянных элементов продлят специальные пропитки.



2. Металл. Прочный и долговечный материал. При наличии минимальных сварочных навыков можно соорудить над крыльцом отличный гнутый козырек из поликарбоната. Радиусный профиль с нужным изгибом можно заказать в ближайшей сварной мастерской.



3. Кирпич или камень. Их этих материалов получаются очень стильные опорные столбы. Для стропил можно использовать как дерево, так и металлический профиль. Единственный недостаток такого решения – довольно длительный процесс возведения.



4. Асбестоцементные трубы. Долговечные, не боятся перепадов температур и влаги, при этом предельно просты в установке. Резать можно обычной ножовкой по металлу, предварительно подержав место распила пару часов в воде. Стропильная система также может быть любая.

В качестве кровельного покрытия для навеса зачастую используют:

• поликарбонат – благодаря гибкости и небольшому весу можно сделать козырёк практически любой формы;



• профнастил – недорогой материал, прост в монтаже и довольно долговечен;



• металлочерепица – стоит дороже профнастила, но выглядит гораздо презентабельнее;



• рулонные и битумные материалы – требуют сплошной обрешетки, поэтому подходят только для навесов, которые нужно сделать в едином стиле с домом.

Выбор места для навеса – как сэкономить на опорах и кровле

Оптимальный вариант бюджетного навеса – сделать его примыкающим к дому. В этом случае потребуется только два или три опорных столба – все зависит от размера поперечной балки и материала. Так, для бруса с сечением 75х75 мм расстояние между стойками должно быть около метра. При этом поперечную балку можно не использовать, опирая стропила непосредственно на столбы.

Если же используется брус с сечением от 150 см, можно установить всего две угловые стойки. На них устанавливается поперечная несущая балка, и уже к ней крепятся тропила. Другой своей стороной стропила крепятся к опорной балке, зафиксированной предварительно на стене дома.

Чтобы придать конструкции большую надежность, под балку можно установить несколько дополнительных опор.

Кроме того, пристроенный к дому навес лучше защищен от ветра. Если же навес делается отдельно стоящим, нужно учитывать направление ветра – нижний край односкатной крыши должен располагаться с подветренной стороны. А это не всегда удобно, особенно если под ним планируется ставить автомобиль. Двускатная кровля гораздо надежнее и практичнее в этом случае, но потребуется более сложная стропильная система.

Устройство простого односкатного навеса

Универсальный навес, под которым можно расположить беседку или ставить машину под домом, возводится в несколько этапов:

• установка опорных столбов;
• монтаж стропильной системы;
• устройство кровли;
• укладка тротуарной плитки.

Установка стоек навеса

Столбы, независимо от выбранного материала, устанавливаются в предварительно выкопанные лунки глубиной 1,5 м и диаметром на 10 см большим за стойки. На дно высыпается слой песка или щебня высотой 20 см и обильно проливается водой – для утрамбовки.

Низ деревянных и металлических стоек обрабатывается битумом или оборачивается рубероидом – для защиты от влаги. Стойки устанавливаются строго вертикально и заливаются бетоном.

Если выбраны асбестоцементные трубы, внутрь помещается арматура и бетон заливается на всю высоту трубы. Чтобы убрать воздух, в процессе заливки еще одним прутом арматуры постоянно перемешивается раствор в трубе. В верхней части стоек можно сразу же вмуровать штифты, к которым будет крепиться верхняя обвязка.

На стену дома крепится опорная балка. Она должна находиться выше уровня стоек для обеспечения уклона, необходимого для скатывания снега. К деревянным стенам балка крепится саморезами, к кирпичным – дюбелями в предварительно сделанные отверстия.

Особенности устройства стропильной системы

Шаг стропил рассчитывают в зависимости от выбранного кровельного покрытия. Для этого очень удобно использовать специальные программы. Также есть сводные таблицы, которые позволяют приблизительно выбрать расстояние между стропилами.

Один конец стропил крепится к опорной балке на стене. Можно использовать два варианта – делать пазы в балке, куда вставлять стропильную ногу и фиксировать металлическими уголками, или с помощью специальных креплений.

Второй конец опирается на верхнюю обвязку стоек. Учитывая небольшой вес кровли, их тоже крепят металлическими уголками. Но на пучинистых грунтах возможно неравномерное проседание стоек и всего дома, что приведет к деформации навеса. Поэтому для всех пристроек рекомендуется использовать подвижное соединение стропил с обвязкой.

Устройство кровли

Навес не требует утепления и гидроизоляции. Практически все кровельные покрытия крепятся к разреженной обрешетке. Исключение – мягкая черепица, которой нужна сплошная обрешетка и гидроизоляция листов ОСП. А вот профнастил, можно укладывать сразу на стропила. Листы кладут поперек стропил с нахлестом, а крепят саморезами.

Укладка тротуарной плитки

Если планируется использовать навес в качестве парковочного места, можно вымостить колею тротуарной плиткой. Это предотвратит образование грязи в дождливую погоду, но сохранит большее количество зелени возле дома.

Кладется плитка на сплошную песчаную подушку и утрамбовывается резиновым молотком.

О том, как сделан металлический навес рядом с забором, рассказывается на видео:

Вам понравится

Как построить навес из дерева к частному дому: фото и видео

Живя в деревянном доме, рано или поздно у любого домовладельца возникает потребность возвести навес из дерева к дому. Многие боятся начинать строить деревянный навес к дому своими руками, думая, что процесс этот сложный и трудоемкий. Но ничего сложного в обустройстве этой конструкции нет.

Дизайн и оформление деревянного навеса к дому

Рассмотрим несколько способов пристройки навеса к строению. Поняв суть конструкции, можно самостоятельно ее видоизменить и соорудить.

Вернуться к оглавлению

Содержание материала

Почему дерево

Древесина – экологичный, доступный материал, надежный и безопасный для человека, что является основным фактором, востребованности этого материала долгие годы, он выделяется теплотой, природностью, цветом. Эти факторы позволяют этому материалу внести в ландшафтный дизайн неповторимости и красоты.

Конечно, древесина не владеет большими коэффициентами прочности, в отличие от каменных и железных конструкций. Древесные сооружения подержаны гниению, нападкам насекомых и мышей. Но этого можно избежать, если грамотно обработать дерево морилкой и фиксирующими растворами. Свой основательный эффект имеет и лак, а само лаковое дерево выглядит шикарно.

Вариант конструкции деревянного навеса

Что касается навесов из дерева, некоторые думают, что это простые, невзрачные сооружения. Но все будет зависеть от воображения, желания обывателя правильно составить проект. Можно орнаментировать конструкции филигранной резьбой, балясинами и красивыми резными элементами. При этом учесть образ сада, где разместится навес, рядом с домом или отдельно.

Важно! Вся конструкция должна смотреться пропорционально и интересно. Только так навес, пристроенный к деревянному дому, будет радовать вас.

Вернуться к оглавлению

Какие бывают виды навесов

Они классифицируются по конструкционным особенностям, и бывают:

Навесы могут разделяться и по месту расположения:

Материал тоже может быть разным:

Самым популярным у обывателей является деревянный навес. Это не удивительно, так как конструкция, очень простая в исполнении, не требует больших усилий, и значительных затрат. Такую работу, как сделать навес, может произвести практически каждый домовладелец. Первый шаг – проект.

Вернуться к оглавлению

Разработка проекта

Проект для конструкции, обязателен, так как решает основные задачи в анализе условий сооружения. Особенно, если устройство – пристраиваемое к готовому строению. Данные об основании и стенке дома крайне важны, как и акклиматизационные условия (нагрузка ветра, количество осадков в зимний период, расположение относительно сторон света в подобранном для сооружения месте).

Схема с размерами навеса к дому

Кроме того, не излишним будет позаботиться о деталях декора, видах кровли, преимущественных в конкретной ситуации, подобрать форму крыши и размер. Чем детальнее будет проект, тем проще его осуществлять. Грамотные цифровые подсчеты помогут узнать численность материалов, и обязательных расходов на сооружение. Проще всего соорудить навес или козырек над крыльцом.

Установка опор

Первое о чем нужно позаботиться – на чем будет стоять навес возле деревянного дома. Некоторые умельцы советуют поставить навес на простые колоды из дерева, на них сделать обрешетку и крышу. Это возможный вариант сооружения, но может случиться так, что через некоторое время пойдет сильный ливень, и тогда, навес может просто отойдет от строения. А если земля рыхлая, то навес может сильно перекосить. Не забудьте это учесть, когда будете составлять проект.

Схема для установки опор навеса

По этой причине навес нужно устанавливать только на бетонные опоры, это даст гарантию, что никакая непогода не навредит устойчивости навеса. Это будет своего рода фундамент, и поэтому его обустройство нужно рассмотреть пошагово.

1. Начинаем копать ямы. Мы не будем делать ленточный фундамент, так как это очень дорого. Для экономии мы обустроим столбчатый круглый фундамент. Для рытья ям нужен круглый бур 35 сантиметров в диаметре. Ямы должны быть не менее 50 сантиметров в глубину – это нужно для того, чтобы со временем навес не просел. Если бура под рукой не оказалось, то можно выкопать ямы лопатой штыковой.
2. Делаем армирование. Стоит отметить, что удельный вес конструкции в данном случае нам не нужно обустраивать опалубку. Поэтому армирование можно сделать прямо в ямку, и проводим ее арматурой с сечением 8 мм – этого хватит. Армирование столбчатого фундамента

   Взять четыре длинных прута и обвязать их вязальной проволокой на расстоянии 30 сантиметров друг от друга. Готовую арматуру ставим в ямки перпендикулярно.

3. Бетонирование. Для навеса из дерева своими руками, достаточно взять цемент М200, и замешиваем его 1:4, при этом он не должен быть слишком густым. Бетон заливаем в подготовленные ямки.
4. Обустраиваем цоколь. Он нужен для того, чтобы дерево не касалось сырой земли. Поэтому нужно поднять фундамент на 15 сантиметров, для этого нужно сделать небольшую опалубку из досок. Эту опалубку нужно залить бетоном и снять ее по прошествии трех дней.

После этого останется только установить колоды диаметром 30 сантиметров, по которым пойдет первичная обвязка.

Несущая балка с вертикальными стойками

План действий:

1. Разметка наносится по всей стене дома, в месте установки балки.

   Чертеж с размерами для монтажа навеса к дому

2. Саморезами прикрепить балку к стене по всей длине.
3. Смонтировать специальную треугольную систему для усиления балок.

Опорные стойки можно установить несколькими способами:

• закрепить брус прямо к опалубке;
• установить подпятник в опалубку, а потом к нему прикрепить брус;
• закреплением подпятника прямо к основанию деревянному или бетонному.

Вариант крепления выбирается исходя из удельного веса конструкции. Если навес планируется обустроить не большой, то первый способ будет отличным вариантом. При большом удельном весе нужно выбрать второй или третий варианты.

Установка стропил

Стропильная система требует внимательности и аккуратности. Для стропил нужно взять брус 150х50 мм. Это сечение берется для пролета в шесть метров. При этом нужно учесть удельный вес конструкции и минимальный уклон. Шаг между стропилами должен быть не более одного метра. Одну сторону бруса нужно хорошо закрепить на опорной балке, другая укладывается на стойку. Стропила должны располагаться строго перпендикулярно.

Закрепить стропильную систему можно несколькими способами:

• прикрутить саморезами по дереву;
• соединить при помощи уголков;
• если стена кирпичная, то используются консоли, или дюбеля;
• к бетонной поверхности при помощи анкеров.

Стропила должны лежать на одном уровне, чтобы не было перекоса в кровле.

Обрешетка:

1. На стропилах нужно сделать разметку для выпиливания пазов.
2. Выпилить небольшие пазы глубиной 4 см.
3. Вставить доски в пазы несущих стропил.
4. Как только обрешетка будет установлена, нужно закрепить всю систему уголками.

Как только собрана обрешетка, можно приступать к креплению кровельного материала.

Монтаж кровли

Кровельный материал бывает разным, начина от обыкновенного шифера и заканчивая поликарбонатом.

Процесс установки кровли навеса к дому

Рассмотрим, как накрыть деревянный навес последним материалом. Для монтажа нужно подготовить саморезы с термо-шайбами, торцовочный профиль, соединители.

Ход действий:

Интересно! Некоторые владельцы домов с навесом не закрывают крышу кровельным материалом, а просто высаживают вокруг навеса вьющиеся растения, вырастая, образуют природный и красивый тент. Видео об изготовлении деревянного навеса своими руками.

Вернуться к оглавлению

Навес над крыльцом

Приступая к сооружению навеса из дерева над крыльцом, тщательно все просчитать и сделать чертеж. Надо не только определиться с длинной балок, но и просчитать угол наклона. Это нужно для того, чтобы в процессе постройки не получилось большого перекоса.

Стандартных размеров для этого сооружения нет, нужно рассчитывать индивидуально исходя из размеров крыльца. Высота сооружения должна быть комфортной для проживающих.

Самый высокий человек должен спокойно стоять на крыльце, не касаясь крыши. Угол наклона не может превышать 35 градусов. Совет. Если не знаете, как производить расчеты, то разложите материал на земле, которым планируется его накрыть, полученный прямоугольник нужно замерить – это будет размер навеса над крыльцом.

Дизайн и оформление деревянного навеса над крыльцом

Инструментарий и материалы

Для сооружения навеса над крыльцом своими руками нужен материал:

• брус 150х150 мм, для стропильной системы и опор;
• деревянный брусок 7,5х7,5 см для обрешетки и доску на 2,5 см;
• кровельный материал;
• анкера, шурупы, скобы для создания конструкции;
• лопату;
• гвозди с саморезами;
• шуруповерт, ножовку;
• рулетку, краску;
• отвес.

Перед началом работы подготовить место для постройки, разметить, где будут находиться опоры. Концы брусьев , которые будут находиться в земле, обработать жидким гидроизоляционным материалом, для предотвращения гниения.

Подробное описание строительства навеса

Монтаж балки на стене:

Монтаж вертикальных опор:

• подготовленные заранее опоры вкопать на глубину 50 см;
• лунки залить бетоном;
• как только, застынет бетон нужно обрезать брус на нужную высоту и прикрепить 2-ю балку для опоры.

Совет. Нужно постараться сделать крышу такой, чтобы снег на ней не слеживался, для этого на каждый 1 метр длины крыши делаем опоры на 10 сантиметров ниже опорного бруса, прикрепленного на стене.
Обрешетка:

Монтаж кровли:

• как только, обрешетка готова ее нужно обработать против плесени и гниения;
• монтаж кровельного материала начинают со свободного края;
• закрепить гвоздями или саморезами;
• готовый навес украсить декором.

Вернуться к оглавлению

Козырек из древесины

Есть более простой вариант соорудить к дому навес над крыльцом самостоятельно – козырек. Простая небольшая конструкция, которую просто собрать на полу, а потом прибить над крыльцом. Форма козырька бывает различная, ее описывают в проекте:

Установка простого деревянного козырька над крыльцом

1. Арочная.
2. Односкатная.
3. Фигурная.
4. Двускатная.

Но если вы в этом деле не мастер, то лучше изготовить односкатный козырек. Размеры рассчитываются по чертежу, который нужно составить предварительно. Ширина навеса должна быть больше крыльца на полметра. Длина уклона — 80 см. Для консолей лучше использовать брус 7,5х7,5 см, для обрешетки — использовать материал потоньше, например, 5 см. угол наклона будет 30 градусов. Все детали нужно выкрасить или обработать водоотталкивающей пропиткой.

Пристраиваемая конструкция состоит из 3 брусьев:

• вертикальный-нужно закрепить на стену – это будет основанием для крепежа подкоса с перекладиной;
• закрепить опорный брус, на перекладине, на нем будет монтироваться обрешетка;
• опорой для крыши соорудить подкос.

Вариант конструкции деревянного козырька

Брус опора, находящийся сзади козырька, закрепляется к стоякам. Стропила и опоры соединяют между собой рейками, образуя треугольник. Крепятся при помощи саморезов. Накрыть этот навес можно любым материалом для кровли.

Для минимизации шума от осадков, нужно положить под кровельный лист рубероид или утеплителем.

Для закрепления конструкции к стене здания можно использовать анкера. Крепеж должен быть длинным, чтобы они вошли в стену на две третьи – иначе навес может отойти от стены. В видео показан поэтапный процесс изготовления козырька из дерева над входной дверью.

Вернуться к оглавлению

В заключении

Навес из дерева к дому – это дополнительное пространство, закрытое от дождей и непогоды, которое можно использовать как летнюю открытую веранду, или как стоянку автомобиля, это своего рода декоративная пристройка, при грамотном исполнения каковой можно украсить свою постройку. Исходя из описанного выше, можно смело утверждать, что соорудить навес к дому, можно своими руками. Но если вы не уверены, что сделаете это хорошо, то лучше обратиться к профессионалам.

Простой навес к дому

Помните, что это сооружение не на один год, и если на следующую весну его перекосит, то конструкцию придется переделывать – а это дополнительные расходы, которых лучше избежать еще на этапе строительства. Подойдите к сооружению со всей ответственностью, и тогда у вас на участке будет хорошо проветриваемое место, защищенное от палящих лучей солнца.

ТОП форм и советы по выбору материала

Очень часто владельцы частных строений пристраивают навес к дому для того, чтобы воспользоваться всеми его практическими преимуществами, а также для привлекательности внешнего облика своих владений. Единственный недостаток такой зоны – невозможность использования в зимний период (возможно Вам больше подойдет пристроенный зимний сад), а в остальное время здесь будет приятно отдыхать, наслаждаться свежим воздухом, отдыхать в семейном кругу и принимать гостей.

Сегодня мы рассмотрим варианты, как правильно сделать навес во дворе с минимальными затратами и в сжатые сроки.

Назначение и особенности конструкции

Выполняя разнообразные функции, красивый навес во дворе может быть выполнен различным способом. Классификация таких пристроек осуществляется с учетом следующих факторов.

По данному признаку навесы делятся на:

• одно- и двухскатные наклонного вида;
• многогранные и прямые. К первым относятся пирамиды, оригинальные дуги, изящные купола, экзотические арки, многоугольники.

Место расположения

По этому признаку отличают отдельно стоящий ландшафтный элемент и навес, пристроенный к дому перед входом или представляющий собой продолжение террасы.

Материал

Здесь можно выделить популярные варианты каменных и деревянных пристроек. Иногда для монтажа используется поликарбонат или комбинированная методика.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд

Задать вопрос

Стойки из металла – самый надежный способ, а деревянные элементы значительно экологичнее.

Для кровли долгое время использовались компоненты из металлочерепицы и шифера, но сейчас практически все отдают предпочтение поликарбонату. Такая востребованность этого материала обусловлена его параметрами гибкости и простотой монтажа, стойкости к механическому воздействию и капризам погоды. Сооружая навес у дома с применением поликарбоната, очень легко кроить этот материал на детали любой формы. Для выполнения подобной операции достаточно иметь канцелярский нож или электролобзик.

Не составит труда прикрепить листы к основе самого разного вида, выполненной из дерева, пластика или металла. Полиуретановый клей отлично скрепляет между собой поликарбонатовые детали.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд

Задать вопрос

При работе с этим с этим материалом все элементы конструкции устанавливаются при наличии в них каналов вертикального типа из-за возможного накопления конденсата.

Так из чего же сделать оригинальный навес к дому с наименьшими затратами? Рассмотрим два наиболее популярных способа.

Примыкающий к дому объект при ознакомлении с инструкциями соорудить не так тяжело, как иногда кажется. В первую очередь, следует обратить внимание на то, что мы задействуем все свободное пространство перед домом. Определяемся с размерами используемой территории и объемом необходимых материалов.

В нашем случае рассмотрим вариант работ на площади в 6,5 кв. м.

Инструменты и материалы

Для выполнения всего комплекса мероприятий потребуется закупить:

• Профильную трубу с параметрами 40х40х1,5 мм. Необходимо 3 трубы длиной 6 м.
• В таком же количестве и аналогичной длины приготовим трубу 80х40х2 мм.
• Связующий материал – 2 мешка цемента.
• Обрезная доска – 9 штук по 6 метров с габаритами 40х150 мм.
• Шифер восьмиволновой модификации 1,15х1,75 м в количестве 20 листов.
• 50 штук шиферных гвоздей.
• Около кубометра песка и щебеня.
• 2 кг грунтовки по металлу.
• Штыковую лопату и грабарку, кисточку.

Набор качественного инструмента сделает процесс сооружения навеса вдоль дома приятным и необременительным. Для этого потребуется комплект определенного инвентаря:

• надежный аппарат для сварки;
• 1 пачка электродов диаметром 3 мм;
• защитный щиток для лица;
• удобный молоток;
• 4 штуки отрезных дисков по металлу диаметром 125 мм и один для шлифовки. Толщина дисков – от 1,6 до 2 мм;
• болгарка.

Навес обозначенной площади будет простым по своей конструкции из-за отсутствия габаритных деталей.

Монтажные работы

Как правильно сделать навес к дому своими руками и получить за короткое время желаемый результат? Решение этой проблемы достигается четким соблюдением последовательности всех этапов производственного процесса:

1. Красивый навес к стене всегда начинается с простого, но очень важного процесса – разметки под будущие опорные компоненты и проверки идентичности расстояний между противоположными углами периметра, проверки требуемых размеров. С учетом выбранных габаритов труб копаем под опоры ямки. Габариты лунок составляют полтора ширины штыка и 0,6-0,9 метра в глубину. Для обеспечения стока воды с кровли рассчитываем уклон с параметрами 10 см на погонный метр крыши. Для нашего варианта верхние стойки планируем длиной 3,3 м, а нижние будут по 2,7м.
2. На опорные элементы навесов возле дома привариваются фланцы квадратной формы. Опорный элемент снизу и площадка для приварки заглушек и стропильных компонентов сверху обеспечат защиту от проседания. Кроме того, заглушки на трубе 80х40х2 воспрепятствуют появлению внутренней ржавчины. Очищенные и прогрунтованные участки применения сварки покрываются краской.
3. Проверяем перед установкой размеры и заливаем цементным раствором опорные узлы. Дав материалу сутки на затвердение, укладываем стропильные трубы 80х40 мм. При этом для сварки необходим незначительный выход за периметр стойки.
4. Как дальше построить навес к дому используя только свои силы? Сначала нужно разложить всю доску и шифер таким образом, чтобы крайний в нижней части лист имел выпуск кровельного материала в пределах 150-200 мм, а каждый нижний кровельный элемент перекрывался верхним на 100-120 мм. Обрезаем на одну длину выпуск досок по бокам приблизительно 5-15 см. После этого просчитываем, не забывая о необходимости перехлеста одной волны, протяженность шиферного ряда. Соединение досок с применением прошивки гвоздями и последующим привариванием во внутренней части остается наиболее доступным вариантом. Можно прикрепить доску и саморезами. В точке соединения сверлится отверстие и делается потай для вкручивания.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд

Задать вопрос

Можно прикрепить доску и саморезами. В точке соединения сверлится отверстие и делается потай для вкручивания.

Возведение навеса из дерева

Этот способ очень популярен по причине минимальных затрат на благоустройство. Рассмотрим, как правильно сделать красивый навес к дому.

Этап проектирования

Чтобы избежать проблем в ходе работ, важно со всей ответственностью отнестись к стадии разработки проекта навеса.

Необходимо брать в расчет характеристики фасада и фундамента капитального строения. Важно учитывать такие климатические факторы как роза ветров, величина снежного покрова в этой зоне, выход на определенную часть света. Заранее нужно уточнить дизайн навеса во дворе, форму и размеры конструкции. Пристройка из этого материала будет идеально смотреться и удобно монтироваться над крыльцом.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд

Задать вопрос

Уделите внимание рабочим размерам компонентов кровли. Для этого используется методика раскладки шифера вдоль и поперек волн внахлест.

Скрупулезное определение параметров чистой кровли обязательно для легкого и быстрого монтажа.

Обустройство стоек и стропил

Один из ответственных этапов сооружения деревянных навесов к дому – выбор материала конструкции. Подойдет любой вариант, но при возможности постарайтесь использовать сосну. Дерево для сооружения этого вида отличается хорошими показателями долговечности, небольшим весом и приятным внешним видом.

Рекомендуется сечение от 75х75 мм и более. Тщательно осматривается материал для того, чтобы убедиться в отсутствии коры. Устанавливаемая в земле часть покрывается средствами, препятствующими гниению. Главное правило при установке – выдержать параметры размещения около 100 см между столбами и расположить их в определенном порядке, чтобы кровля в боковых частях имела 50-100 мм выступа, а спереди – до 200.
По общей прямой готовятся полуметровые скважины с одновременной проверкой навесных диагоналей. Для выдерживания строгой вертикальности стоек используется уровень. Для надежной фиксации применяются вспомогательные брусья. После завершения работ эти элементы легко удаляются.

Внутренне пространство углублений при сооружении навесов для дачи из дерева заполняется бетонным раствором или щебнем. Более экономичной выглядит методика использования щебня.

Обрезка со скосом по углу наклона плоскости делается в верхней части столбов. Это даст возможность стропилам плотно лечь на торцы бруса.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд

Задать вопрос

Получить идеальную горизонтальную линию можно с применением отбивочного шнура или гидроуровня.

Минимальная высота стоек в нижней части ската составляет 1800 мм. Ниже этот параметр допускается при планировании в данной части стеллажа или стола.

Брусья 150х50 мм, именуемые стропилами, нужны для монтажа системы. Указанные габариты являются оптимальными для пролета с параметрами 6 метров, если правильно рассчитаны показатели расчетного веса и уклона навеса, примыкающего к дому.

Расстояние промежутка между стропилами составляет 1 метр. Можно крепить навес к стене или опорной доске одной стороной стропил, а вторая ложится на стойки. Для фиксации берутся саморезы или уголки из стали.

Завершающий этап

Как правильно сделать кровлю навеса к дому своими руками? Для этого важно строго под прямым углом обустроить обрешетку. 900 мм между осями элементов – обязательное требование монтажа обрезной доски 30х160 мм. Важно, чтобы она располагалась на стыковых участках и по центру шифера или металлочерепицы.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд

Задать вопрос

Противоположные линии должны совпадать с краями ската.

Начинаем настил покрытия. 11 саморезов потребуется на каждый лист для прикручивания. Специальные прокладки способствуют надежной фиксации. Ряды с заходом один на другой по 100 мм укладываются, начиная с нижней части конструкции. Резка удобно выполняется установленным в болгарке кругом с алмазным напылением.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд

Задать вопрос

Обратите внимание! Обязательна пропитка элементов из дерева составами по защите от воспламенения и образования плесени.

Вот вы и получили прекрасную пристройку! Теперь можно позаботиться о красивом оформлении и обустройстве для приятного отдыха.
