Изготовление свайно-ленточного фундамента своими руками

На сегодняшний день существует огромное количество разновидностей фундаментов для различных строений. В данной статье мы подробно остановимся на таком фундаменте как свайно-ленточный. Его очень часто применяют на пучинистых грунтах. Особенность такого фундамента заключается в том, что основание дома стоит на обычном мелкозаглубленном ленточном фундаменте, по периметру которого заглублены сваи ниже промерзания грунта, что позволяет получить хорошее сцепление с достаточно крепким и устойчивым грунтом, который расположен ниже уровня промерзания грунта. Данный фундамент позволяет сократить расходы на возведение строений, в тоже время позволяет достигнуть нужной прочности, чтобы выдерживать большие нагрузки от здания.
Свайно-ленточный фундамент своими руками

Достоинства и недостатки свайно-ленточного фундамента

Поскольку данный вид фундамента применяется очень часто, важно знать какими преимуществами и недостатками он обладает. Так среди достоинств фундамента можно выделить:

  • Фундамент можно использовать не только на пучинистых грунтах, но и на склонах.
  • Он не требует большого количества материалов по сравнению с другими видами фундамента.
  • Обладает устойчивостью к большим нагрузкам и подвижкам грунта.
  • Не является дорогостоящим, что позволяет его использовать практически всем слоям населения.
  • Легок в монтаже, что позволяет выполнить фундамент своими руками без привлечения тяжелой техники.

Однако свайно ленточный фундамент не лишен недостатков, среди которых можно выделить:

  • Для того чтобы в результате возведения получилось прочное основание, оно требует серьезных расчетов, которые должны выполнять только специалисты своего дела.
  • Данный тип фундамента не подходит для возведения стен с тяжелых материалов.
  • Такой фундамент не подходит для выполнения цокольного или подвального помещения.

Конструкция фундамента

Конструкция фундамента

Конструкция основания состоит из двух элементов: фундаментной ленты, которая расположена по периметру всего здания и под всеми его стенами (перегородками), а также свай, которые дают возможность укрепить конструкцию и сделать ее значительно прочнее, особенно во время сезонных и внесезонных подвижек грунта.

Как правило, сваи и сама лента фундамента всегда усиливаются арматурой, однако сваи могут быть различного типа. Так их могут выполнять буронабивным способом или же сделать из асбестоцементных труб, которые потом заливают бетоном. Однако следует отметить, что на сегодняшний день наиболее популярными являются винтовые сваи из металла, на концах которых имеется винтовая лопасть, что позволяет без особых усилий вкручивать их в землю.

Лента фундамента обычно выполняется по типу обычного мелкозаглубленного фундамента и заливается бетоном.

Область применения свайно-ленточного фундамента

Пожалуй, данный вид фундамента является самым распространенным типом фундамента, наравне с ленточным, при этом он получается гораздо меньше в цене, нежели заглубленное ленточное основание.
Ленточный фундамент на сваях очень часто используют при возведении невысоких домов, коттеджей и прочих зданий и строений, которым не обязательно наличие подвального помещения. Его можно обустраивать на любых грунтах кроме скалистых, однако наиболее часто его используют на пучинистых грунтах, а также на территориях с большими перепадами высот.

Необходимые материалы

Итак, зная особенности и конструкцию, прежде всего, нужно подготовить необходимые материалы и инструменты. Для него потребуются следующие материалы:

  • Песок.
  • Гравий.
  • Бетонный раствор.
  • Арматура.
  • Гидроизоляция.
  • Грунтовка.
  • Антисептик.
  • Утеплитель.
  • Асбестоцементные или металлические трубы.
  • Деревянные щиты или доски для опалубки.
  • Гвозди и саморезы для опалубки.

Что касаемо инструментов, то потребуются следующие:

  • Лопата.
  • Бур.
  • Уровень.
  • Рулетка.
  • Бетономешалка для создания бетона, если бетон планируется делать самостоятельно.
  • Вязальный крючок и проволока для арматуры, либо сварочный аппарат.

Подготовив все необходимое, можно смело приступать к возведению фундамента, который выполняется по особой технологии в несколько этапов, о которых речь пойдет дальше.

Технология выполнения своими руками

Технология выполнения своими руками

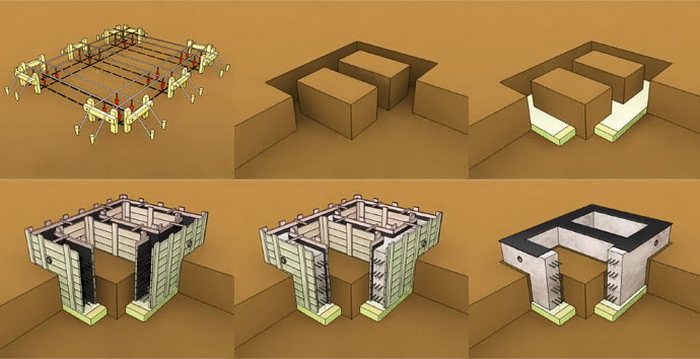

Технология выполнения фундамента своими руками подразумевает придерживания следующих этапов:

  1. Разметка территории.
  2. Земляные работы.
  3. Обустройство свай.
  4. Армирование ленты фундамента.
  5. Установка опалубки.
  6. Заливка бетона.
  7. Завершающие работы.

Каждый из этапов имеет свои особенности, однако выполнить их самостоятельно не составляет труда.

Выполнение разметки будущего основания

Прежде чем приступать к разметке фундамента, необходимо подготовить площадку под строительство, для этого территорию убирают от мусора и снимают верхний слой почвы. Разметка фундамента выполняется таким же образом, как и разметка ленточного, однако с единственным отличием, это по периметру фундамента делаются углубления для свай.

Выполнение разметки будущего основания для свай фундамента

  • По углам будущего основания вбиваются прутья, между которыми в дальнейшем натягивают леску или шнур.
  • Далее отмечают внутренний и внешний контуры фундамента таким же образом.
  • После разметки ленты определяют места под сваи (обычно это углы фундамента и пересечения стен внутри него).

Земляные работы

Земляные работы под фундамент
Земляные работы по обустройству ленточного фундамента со сваями заключаются в рытье траншеи под ленту и ям под сваи. Как правило, глубина траншеи не большая и вырыть ее можно самостоятельно при помощи лопаты. Когда траншея готова, приступают к бурению отверстий под сваи. Обычно для этого используется ручной бур, однако при работе с ним необходимо приблизительно каждые 30 см вытягивать бур из земли, иначе он может там застрять из-за прилипшего к нему грунта.

Глубина отверстий под сваи обычно превышает глубину промерзания грунта и составляет около 1,5 м, однако для каждого конкретного региона эта величина может быть разной.

Обустройство свай

Обустройство свай


Когда отверстия под сваи готовы по всему периметру, то в первую очередь в них необходимо засыпать слой песка, который составляет около 30 см. Затем в них вставляются асбестоцементные трубы, диаметр которых составляет такой же, как диаметр отверстия.
Очень важно сделать качественную гидроизоляцию свай, поэтому часто могут использовать обычный рубероид, который сшит леской вместо асбестоцементных труб (хотя они тоже считаются неплохим изолятором).
Когда гидроизоляция сваи выполнена, то в отверстие вставляют арматурные пруты диаметром 12 мм, которые обычно сваривают пержу собой поперечной арматурой меньшего диаметра. Также необходимо позаботиться о том, чтобы арматура выступала на высоту ленты фундамента (то есть была выше дна траншеи на 15-20 см), чтобы ее можно было связать с металлическим каркасом ленточного основания.

Армирование ленты фундамента

Армирование ленты фундамента

Для армирования ленты прекрасно подойдет арматура диаметром 10-12 мм, связанная между собой в сетку с ячейками 40х40 см. Однако прежде чем укладывать ее в ленту, то необходимо сначала сделать песчаную подушку около 20-30 см высотой, то есть засыпать и уплотнить на дно траншеи песок. После этого на песчаную подушку укладывают бруски около 5 см толщиной, на которые и укладывают арматурный каркас. В завершение необходимо связать при помощи крючка и проволоки элементы арматуры свай и ленты между собой, чтобы придать жесткость конструкции.

Установка опалубки

При обустройстве данного типа фундамента, не обойтись без устройства опалубки, поскольку для создания ленты необходим каркас, который придаст форму.
Опалубка обычно выполняется из деревянных досок, которые сбиваются в щиты следующим образом:

  • Подготовленные доски нужно при помощи саморезов или гвоздей сбить в щиты используя небольшие бруски.
  • Важно при создании щитов чтобы шляпки об саморезов или гвоздей были снаружи щита, точно также как и брусок, поскольку внутренняя часть должна быть достаточно гладкой, чтобы не было проблем при демонтировании опалубки.
  • Готовые щиты устанавливаются на края траншеи по всему периметру, в случае если грунт достаточно плотный, и вовнутрь траншеи, в случае если грунт неустойчив.
  • Опалубку необходимо укрепить с внешней стороны подкосами, а с внутренней стороны распорками. Это можно увидеть на фото ниже.

Установка опалубки

В случае если фундамент будет иметь достаточно большую высоту, то опалубку необходимо скрепить сверху скобами, а также вбить возле щитов с внешней стороны колья. Это делается для того, чтобы в процессе заливки бетонного раствора опалубка не треснула.

Заливка бетона

Заливка бетона для фундамента
Как правило, бетонный раствор заказывают на заводе, поскольку лучше всего, если фундамент будет заливаться полностью за один раз, однако часто практикуют заливку в несколько слоев с использованием приготовленного собственноручно бетона.
Чтобы приготовить бетонную смесь, необходимо смешать песок, цемент и гравий в пропорциях 3/1/5 и добавить необходимое количество воды, чтобы раствор не был слишком густым и слишком жидким.
Когда бетонный раствор готов, выполняют сначала заливку свай, после чего приступают к заливке ростверка. При заливке бетона крайне важно его утрамбовывать, чтобы исключить появление пустот в конструкции. Для этого можно воспользоваться специальным строительным вибратором, либо обычным деревянным шестом, кроме того при трамбовке ростверка, можно простучать по опалубке резиновым молотком.

В случае если заливка бетона происходит в зимнее время, то в бетонную смесь в обязательном порядке необходимо добавлять морозоустойчивые добавки, а если температура воздуха превышает -20 градусов, то заливать бетон необходимо с использованием трансформаторов прогрева бетона.
В случае если заливка бетона будет происходить в летнее время, то после заливки основания, его нужно накрыть пленкой, а также в течении месяца периодически поливать водой. Это необходимо для того, чтобы избежать возникновения растрескивания фундамента из-за высоких температур.

Завершающие работы

Свайно ленточный фундамент после заливки бетона набирает половину своей прочности уже через неделю, а через 2-3 окончательную. Возводить стены дома можно уже через 1 неделю, однако рекомендуется немного подождать.
Когда бетон полностью застынет, необходимо позаботиться о гидроизоляции и утеплении основания. Так для обеспечения качественного гидроизоляционного слоя чаще всего используют всеми известный рубероид или полимерные/битумные мастики. Для этого в первую очередь поверхность фундамента грунтуют специальным антисептиком, а затем переходят к гидроизоляции.

Завершающие работы по заливке фундамента

Также фундамент могут утеплять для уменьшения потерь тепла, особенно в зимний период. Для этого могут использовать полистирол, который обладает хорошим сохранением тепла. Его крепят к стенам с помощью клея специального состава, и только после того, как клей высыхает, материал можно закреплять при помощи дюбелей.
В заключение хочется отметить, что сделать прочное прочный свайно-ленточный фундамент самостоятельно, без привлечения тяжелой техники и специалистов вполне реально, главное правильно и грамотно подойти к выполнению всех работ.

Свайно-ленточный фундамент своими руками: пошаговая инструкция

Свайно ленточный фундамент – это самый проверенный и популярный среди всех видов оснований. Изначально специалисты для таких целей строительства использовали изготовленные вручную бревна. Это требовало больших физических усилий и не всегда получалось идеально. На сегодняшний день изменились не только материалы, но и техники возведения. В нашей статье мы поближе ознакомимся с данным видом фундамента и узнаем все о процессе заливке его бетоном.

Определение данного вида основания

свайно ленточный фундамент

Ленточный фундамент на сваях – это устойчивая и надежная композиция, которая предусматривает установку лент на свайное основание, что создает единый монолит

Ленточный фундамент на сваях – это устойчивая и надежная композиция, которая предусматривает установку лент на свайное основание, что создает единый монолит. Обычно монтируется при строительстве массивных малоэтажных зданий.

Соединение свайного и ленточного устройства и есть свайно ленточный фундамент. Он считается одним из оптимальных вариантов для строительства на участках со сложной почвой. В основе такой конструкции лежит подошва на песчаной подушке, в которую устанавливаются различные по сечению и форме сваи. Ленты же занимаются распределением нагрузки между ними. Такая схема спасает здание от разрушительных влияний непостоянства грунта. В данной системе имеется железобетонный элемент, который может монтироваться на различной глубине.

Внимание! Не забывайте о том, что данная постройка на пучиннистых почвах предусматривает установку ленты выше нулевой отметки.

Особенности и отличительные черты

ленточно свайный фундамент

Ленточный фундамент со сваями – это рациональный выход при слабой почве на участке

Ленточный фундамент со сваями – это рациональный выход при слабой почве на участке. Идеальным он будет для территорий возле рек и озер. Этажность должна не быть больше двух, чтоб давление было оптимальным для конструкции. Особенность, которая выделяет данное основание, заключается в непотребности проведения земляных работ. На этот факт влияют черты конструкции.

Сфера применения и особенности конструкции

фундамент свайно ленточный

Данные конструкции монтируются в достаточно не легких инженерных и геологических условиях

Данные конструкции монтируются в достаточно не легких инженерных и геологических условиях. Справится такой фундамент даже с насыщенными водным ресурсом почвами. Данная структура основания помогает сэкономить денежные средства на исследовании и разработки земельного покрытия. Применяются не только в гражданском строительстве, но и при возведении промышленных объектов.

Разнообразие конструктивных деталей зависит от таких показателей:

  • Вид сваи;
  • Метод погружения свай;
  • Конструкция ростверка;
  • Месторасположение свайного элемента.

Конструктивно устройство имеет две основные составляющие:

  • Лента, которая монтируется по всему периметру;
  • Сваи, которые отвечают за прочность постройки.

Свай выглядит как стержень, достаточной длины, который монтируется в почву. Существуют такие виды по способу погружения:

Рекомендуем к прочтению:

  • При помощи техники – это заостренные с одного конца детали, которые изготавливаются на заводе;
  • Виды, изготовленные самостоятельно – могут выполняться с различного материала и иметь всевозможную форму.

Еще одна важная деталь фундамента – это ростверк. Это такая конструкция строительного назначения, которая работает в соединительной системе и предназначена для перенаправления давления в район свая.

Ростверки бывают:

  • Монолитные;
  • Сборные;
  • Монолитно-сборные.

Внимание! Для строительства частного дома идеальным вариантом будет монолитный или сборный ростверк из железобетонного материала.

Свайно ленточный фундамент может монтироваться на таких грунтах:

  • Суглинистые;
  • Лессовидные;
  • Песчано-глинистые;
  • Плаунные;
  • Растительные.

Данный вид основания применяется при выполнении таких архитектурных задач:

  • Постройка малоэтажного помещения;
  • Возведение коттеджных зданий;
  • Объекты, которые предусматривают наличие подвального или цокольного этажа.

Материалы для строительства

свайный ленточный фундамент

Чтобы выполнить свайно ленточный фундамент своими руками потребуются материалы и инструменты

Чтобы выполнить свайно ленточный фундамент своими руками нам пригодятся такие материалы:

  • Строительная лопата;
  • Песок или гравий;
  • Пленка из полиэтилена;
  • Буровая система;
  • Трубы из металла или асбестоцемента;
  • Каркас арматуры;
  • Бруски;
  • Гвозди;
  • Различные саморезы и дюбеля;
  • Раствор грунтовки;
  • Гидроизоляционные материалы;
  • Антисептик;
  • Утеплительные материалы.

Делаем правильный фундамент

ленточный свайный фундамент

Строительные работы мы обязательно должны начинать с составления эскиза здания

Большое количество видео материалов и литературы, в которых описана пошаговая инструкция, описывают начальный этап работ с отметок. Но, это неверно. Строительные работы  мы обязательно должны начинать с составления  эскиза здания, а уже потом приступать к установке разметок для свай. Также, следует учитывать следующие параметры:

  • Выбор материалов для возведения объекта;
  • Расчет максимальной точки веса;
  • Уровень максимальной нагрузки на почву. Это необходимо делать с учетом сезонных движений грунта.
  • Определение с ростверком. Например, для зданий массивных габаритов выбирается ленточный тип.
  • Подбор диаметра и вида свай. А вот здесь инструкция тоже очень часто заблуждается, так как советует делать расчет по готовой формуле. Но запомните, что для каждого участка она будет иметь свои отличительные черты.

Делаем расчет фундамента

фундамент свайный ленточный

Для того чтоб сделать рациональный расчет, нужно определиться с характеристиками свай, типом армирования и гидроизоляции

Совершить правильный подсчет по пошаговым инструкциям, которые вы возьмете из специализированной литературы или видео урока аматора, очень сложно. Это трудный процесс и лучше доверить его профессионалам. При исключении возможных ошибок, можно сберечь не только денежные средства, но и продлить жизненный цикл здания.

Рекомендуем к прочтению:

Для того чтоб сделать рациональный расчет, необходимо владеть такой информацией:

  • Геологические итоги исследования, которые включают данные о структуре почвы, уровне грунтовых вод и промерзания земли и особенности рельефной карты;
  • Смету и проект;
  • Предположительные данные о нагрузке на фундамент;
  • Размеры планируемой площади для строительных работ;
  • Кризисный план возможных земельных деформаций;
  • Данные о габаритах основания из лент.

Внимание! Плюс ко всему вышеперечисленному нужно определиться с характеристиками свай, типом армирования и гидроизоляции.

Этапы строительных работ

фундамент свайный и ленточный

Если вы решили сделать свайно ленточный фундамент своими руками, вам необходимо вам пригодится эта пошаговая инструкция действий

Если вы решили сделать свайно ленточный фундамент своими руками, вам необходимо вам пригодится эта пошаговая инструкция действий:

  • Наносим разметки и готовим траншеи, которые должны иметь толщину не больше полуметра. Периметр фундамента отмечается по нормам проекта.
  • Определяем место для размещения свай и производим бурение.
  • Далее выполняем гидроизоляцию. Это один из важнейших процессов для прочности здания.
  • Создаем песочную подушку в 30 см;
  • Производим армирование свай прутьями из металла;
  • Выполняем заливку растворам из бетона всех скважин для свай;
  • Делаем опалубку для лент и тоже заливаем бетоном.

Внимание! Если вы не можете сами выполнить заливку, то лучше наймите для этого специалистов.

Все о заливке фундамента

свайно ленточный фундамент своими руками пошаговая инструкция

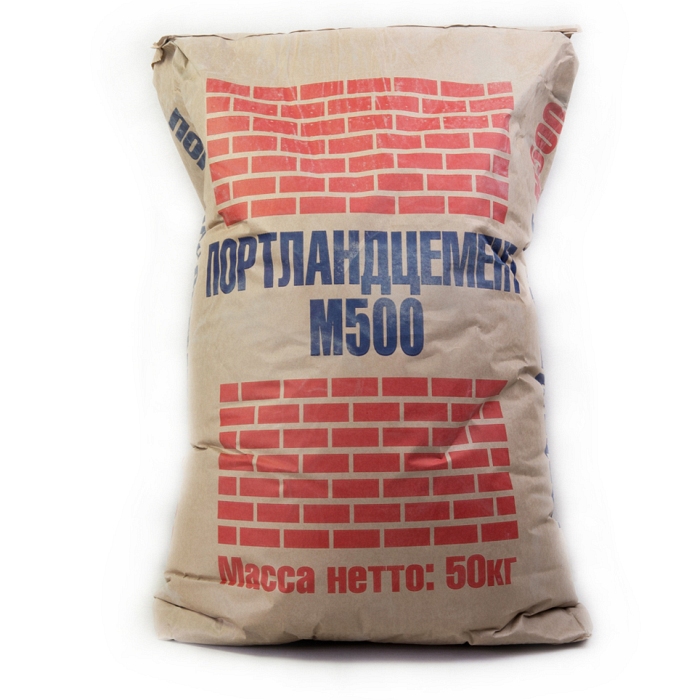

Самым лучшим материалом для выполнения заливки, считается портландцемент М 200 – М 500

Самым лучшим материалом для выполнения заливки, считается портландцемент М 200 – М 500.

Существуют некоторые правила для получения самого высокого результата от данных работ. Пошаговая их исполнительность приветствуется:

  • Необходимо использовать цемент не ниже марки М 200;
  • Делать раствор предпочтительнее средней плотности;
  • Заливка выполняется с наименьшим временным интервалом для всех скважин;
  • После ее окончания можно выполнять армирование;
  • Лучше сначала залить несущие элементы и оставить высыхать на два дня;
  • После этого можно выполнить заливку для ростверка, также одновременно.

Внимание! Для автоматизации работ рекомендуем использовать несколько машин для замеса бетона.

  • После бетонирования ростверк необходимо оставить сохнуть на три дня.

Внимание! После окончания процесса заливки всех составляющих, проверьте горизонтальность и вертикальность постройки.

Нюансы при выполнении работ

ленточный фундамент на сваях

Создавая данный вид фундамента, выбор технологии, играет главную роль

При выполнении данных работ возможно появление таких нюансов, без которых выполнить заливку будет невозможно:

  • Сперва, заливаем сваи, а только потом можно приступить к территории фундамента из лент;
  • Арматура должна быть залита полностью;
  • Густота раствора должна быть средней консистенции;
  • Выполнять заливку основания запрещается в сырую погоду, потому, что фундамент потеряет проценты прочности.

Итак, создавая данный вид фундамента, выбор технологии, играет главную роль. Не советуем применять тип свай с наполнителем, такое можно позволить в основании из лент. Помните, что только соответствие всем нормам строительства и правильном составе раствора реально построить прочное и устойчивое сооружение.

Фундамент свайно ленточный своими руками



Свайно–ленточный фундамент своими руками

Несмотря на разнообразие используемых сегодня вариаций фундаментов, особой популярностью пользуется свайно-ленточное основание. Для него характерны прочность, простота монтажа и оперативность строительства.

Виды свайно-ленточного фундамента

Фундамент свайно-ленточного типа являет собой цельную конструкцию на основе железобетона, сформированную путём соединения бетонных свай, установленных в землю и ж/б пояса.

Говоря о разнообразии выбора, стоит отметить, что существуют виды:

  • Винтовой – предусматривает использование уже готовых стальных свай, вкручиваемых в землю. Работы ведутся, как вручную, так и посредством автоматизированного инструментария. Разнообразие типоразмеров позволяет без проблем подобрать габариты свай для любой ситуации;
  • Буронабивной – технология предусматривает изготовление свай непосредственно на месте возведения. Подобный вариант оптимален для любых типов грунта, важно, чтобы глубина сваи превышала показатель промерзания почвы на участке строительства.

Разметка под фундамент

Начинают работы с проведения разметки. Следует изначально определиться с шириной той ленты, которая будет использована –, как правило, значение составляет 40 см, при глубине 60 см и более. Далее размечают местоположение траншеи, отмечая границы капроновой верёвкой или леской. На основании этого определяют место установки свай, шаг при этом 2 м.

Первые сваи располагают по углам строения и по центру, остальные распределяют по периметру конструкции. Чтобы получить равномерное распределение компонентов, промежуток между сваями по углам делят поровну. В соответствии с полученным значением и берут ориентир на последующую установку.

Земляные работы

Продолжают работы обустройством котлована под будущую ленту. Глубина определяется индивидуально исходя особенностей грунта на участке. После готовности траншеи на дне проводят бурение под сваи на основании проведённых расчётов. Важно, чтобы глубина превышала уровень промерзания почвы на 30-50 см. Это позволит получить в итоге надёжное и устойчивое основание. Дно застилают песчано-гравийной подушкой высотой 20-30 см, и покрывают сверху гидроизолятором.

Армирование скважин

Армируют скважин следующим образом – из арматуры в 8-10 мм диаметром формируют каркас, используя для соединения вязальную проволоку или пластиковые фиксаторы. Расстояние между кольцами 1 м. Внутрь них вставляют прутки арматуры сечением 10-12 мм (4 и более) и соединяют с кольцами, погружая внутрь скважины.

Стоит помнить о том, что прутья должны вступать наружу на высоту планируемого фундамента. Это нужно для связывания с каркасом фундамента.

Армирование траншеи и изготовление опалубки

Процедура армирования каркаса идентична той, которая описана выше. Отличие заключается в том, что вместо круглого пояса здесь формируют квадратные или прямоугольные окошки, заполняя арматурными прутками с привязкой по углам вязальной проволокой. Шаг между отдельными окошками составляет 1-1,5 м.

Готовый каркас размещают внутри траншеи так, чтобы прутки свайной арматуры проходили сквозь него – в местах пересечения связывают элементы той же вязальной проволокой.

Следующий этап – возведение опалубки, которую устраивают либо в траншее (если грунт слабый), либо же по краю при условии плотного грунта. Для изготовления используют деревянные щиты, закрепляя изнутри распорками, а снаружи посредством клиньев, вбитых в землю. Высота опалубки должна на 10-15 см превышать высоту планируемой заливки фундамента.

Заливка фундамента

Заливка являет собой завершающий этап работы. В каждую скважину заливают бетонный раствор – послойно, тщательно трамбуя через каждые 15-20 см. Это придаст раствору дополнительную прочность и избавит от пузырьков воздуха внутри.

После этого заливают ростверк, также по слоям, высотой 20 см и тщательным трамбованием каждого из них для избавления от возможных воздушных «подушек» и придания больших прочностных показателей. Для этих целей задействуют молоток или электровибратор. Хотя можно обойтись и стальным прутом. После окончания заливки, верхнюю плоскость выравнивают посредством правила, придавая полную горизонтальность.

Помните о том, что не должно быть временного промежутка между заливкой свай и основания – работы ведутся оперативно и без задержек.

Работа завершена и следует дать время бетону на застывание. Через 3-4 дня убирают опалубку и покрывают фундамент рубероидом для предотвращения попадания на него влаги, оставляя вплоть до полного застывания бетона.

Плюсы и минусы свайно-ленточных фундаментов

Среди достоинств внимания заслуживают такие:

  • Возведения на слабых и сложных грунтах;
  • Стойкость к нагрузкам и грунтовому смещению;
  • Незначительное количество требуемого стройматериала;
  • Приемлемая стоимость;
  • Возможность использования бетона приготовленного самостоятельно.

Впрочем, имеются и недостатки, в том числе:

  • Работа подразумевает сложные предварительные расчёты;
  • Подобное основание не предназначено для возведения над ним тяжёлых стен;
  • Невозможно при таком фундаменте обустроить цокольное или подвальное помещение.

Свайно–ленточный фундамент своими руками, пошаговая инструкция


Свайно–ленточный фундамент своими руками, пошаговая инструкция строительства. Плюсы и минусы основания. Разметка, армирование, установка опалубки и заливка.

Источник: osnovam.ru



[content-egg module=GdeSlon template=compare]

Устройство свайно-ленточного фундамента

В основании дома, строящегося на участке со слабым грунтом, целесообразно делать свайно-ленточный фундамент своими руками. Выбор этого варианта обусловлен негативным влиянием на ленту из бетона, наличие на участке в верхнем слое земли глины, торфа, гумуса, грунтовых вод, создающих плывуны.

Под бетонную конструкцию в виде ленты (ростверка) использует три варианта свай: готовые бетонные сваи, винтовые сваи и буронабивные сваи.

Категория грунта, влияние на бетонное основание

В летний период слабый грунт в отдельных местах под фундаментом вымывается, происходит проседание, а затем разрушение основания. С приходом холодов влажный грунт замерзает и вспучивается, создается давление на фундамент, что также приводит к его разрушению.

Проблема решается с помощью свай, заглубленных ниже границы промерзания грунта, опирающихся на твердый слой земли.

Мелкозаглубленный ленточный фундамент отливается на сваи и не зависит от изменяющегося состояния верхнего слоя грунта. Количество и размеры свай, размеры ленты зависят от нагрузки и места расположения строящегося здания.

Сваи под ленту выполняются в буронабивном варианте, образуя единую монолитную конструкцию. Выбор основания под дом зависит от категории грунта. При пучинистом грунте целесообразно применять свайно-ленточное основание.

Технология бетонного основания на сваях под дом

Основание под дом на сваях можно выполнить собственными силами, зная, как сделать своими руками свайно-ленточный фундамент, чтобы не допустить ошибок при самостоятельной работе.

Важно изучить технологию и пошаговую инструкцию изготовления фундамента. Ознакомиться с ранее построенными аналогичными конструкциями и узнать у исполнителей о возможных проблемах при возведении фундамента. Изучить все комплектующие материалы, требуемые для строительства.

Устройство ленточного фундамента со сваями

Изготовление ленточного свайного фундамента можно осуществить без привлечения дорогостоящей техники, арендуя необходимое оборудование.

Бетонное основание в зависимости от назначения возводимого здания предусматривает утепление свай и ленты или ограничивается гидроизоляцией. Технологический процесс отражается в исполнительном проекте и с учетом подготовительных работ включает операции, выполняемые последовательно. В пошаговой инструкции по изготовлению свайно-ленточного фундамента своими руками эти операции отражены:

  1. Выполняется геодезическая оценка и определяется уровень промерзания грунта.
  2. Размечается траншея под ленту. Ось наружных и несущих стен здания совпадает с осью траншеи.
  3. Выкапывается размеченная траншея на проектную глубину и ширину, но заглублять траншею глубже канавы отвода воды нельзя
  4. По дну выкопанной траншеи размечаются и бурятся скважины под сваи расчетного диаметра, глубины и количества. Между сваями выдерживается определенное расстояние, учитывающее общую нагрузку.
  5. Одновременно с бурением скважин вяжутся каркасы из арматуры для армирования свай и подготавливаются трубы с гидроизоляцией для опалубки диаметром и глубиной пробуренных скважин.
  6. В пробуренные скважины вставляют опалубку из трубы.
  7. Дно скважин и траншеи отсыпается и уплотняется 30 см дренажным слоем из песка и гравия. В траншее прокладывается дренажная труба для отвода воды, скапливающейся под лентой фундамента.
  8. Одновременно выполняется сборка опалубки (съемная или несъемная) мелкозаглубленного фундамента, изготавливаются сетки из арматуры для армирования ленты.
  9. В скважины с опалубкой вставляют подготовленный каркас из арматуры, выступающий от дна траншеи на высоту армируемого каркаса ленты.
  10. По осям стен здания, размеченным на дне траншеи, монтируется армирующий каркас из связанных сеток.
  11. С обеих сторон армирующего каркаса в траншее выставляется опалубка для ленты (несъемная опалубка устанавливается с утеплителем).
  12. В выставленную конструкцию заливается бетон марки М300. Первыми заливаются скважины под сваи и затем конструкция ленты.
  13. После отвердения бетона выполняется гидроизоляция ленты фундамента.

Дом для постоянного проживания должен иметь теплое основание, так как потери тепла будут 30 %. Соблюдение инструкции позволит качественно выполнить работы в сжатые сроки.

Основание под дом своими руками

Чтобы выполнить свайно-ленточный фундамент своими руками, желательно иметь практический опыт или вместе работать с профессионалом.

Прежде чем приступить к работе, необходимо обеспечить место строительства электроэнергией и водой (нет централизованного – локальное).

Подготовить ручной и измерительный инструмент, взять в аренду необходимое оборудование. Привести на участок материалы и комплектующие:

  • опалубку для свай из асбестоцементных труб;
  • песчано гравийную смесь;
  • цемент;
  • арматуру d = 12 мм и d = 6 мм;
  • обрезной пиломатериал t = 50 мм;
  • несъемную опалубку из цементно стружечной плиты с комплектующими t = 35 мм;
  • утеплитель из плит пенополистирола t = 50 мм;
  • утеплитель керамзит;
  • рубероид;
  • наплавляемую гидроизоляцию;
  • метизы.

Цемент М400 подойдет для изготавливания бетонной смеси

Строительство своими руками свайно-ленточного фундамента сэкономит средства, но потребует добросовестно изучить и последовательно исполнять все технологические операции.

Начинается работа с очистки участка, снятия растительного слоя, выравнивания площадки под свой дом.

Также планируют канаву для отвода грунтовой и дождевой воды от основания дома.

Кроме этого, выполняется разбивка траншеи под ленту, определяется ее глубина с учетом несущей способности грунта.

Прежде чем приступать к работам, надо изучить верхний слой земли на участке, определить уровень промерзания грунта и наличие грунтовых вод. Сделать точный расчет размеров и количества свай для фундамента.

Устройство скважин и ленты

Выкапываем, планируем дно траншеи, контролируя горизонтальность с помощью нивелира. На утрамбованном дне траншеи намечаем и пробуриваем скважины под сваи. Глубина скважины должна превышать глубину промерзания грунта и заходить в плотный грунт на 0,5 – 0,6 м.

В пробуренные скважины вставляем опалубку, которая должна делаться из асбестоцементных труб, выступающих на 0,3 м над дном траншеи. На дно траншеи, прижимая к наружной стороне, по периметру укладываем дренажную трубу и выводим в канаву для отвода воды.

Трубу из скважины вытаскивают на 15 см, чтобы при заливке образовалась подушка

Дно скважин и траншеи засыпаем дренажным слоем из песка и гравия, планируем и утрамбовываем, проливая водой.

Из скважин вытаскиваем трубы на 0,15 м, чтобы при заливке бетона под трубами пропитался раствором гравий, и образовалась подушка для опоры и удержания свай.

Дно траншеи выстилаем слоем рубероида, чтобы при заливке бетон не смешался с дренажным слоем.

Над скважинами рубероид вырезаем, оставляя открытым отверстия для заполнения бетоном.

Монтаж конструкции опалубки

Подготовив скважины и траншею под свайный ленточный фундамент, приступаем к монтажу армирующих каркасов для свай и ленты. В скважины устанавливаем связанные каркасы из арматуры, которые должны выступать от дна траншеи на высоту армирующего каркаса ленты.

По оси стен дома на рубероид и дренажный слой в траншее монтируем армирующий каркас из сеток. Сетки соединяются с выступающими каркасами свай и создают единую конструкцию.

С двух сторон армирующего каркаса монтируем несъемную опалубку из влагостойкой цементно-стружечной плиты. Внутри наружной стенки опалубки устанавливаем утеплитель из пенополистирольных плит. Стороны опалубки соединяются между собой специальными связями, которые определают ширину ленты фундамента и удерживают стенки опалубки и утеплитель в конструкции. Подробнее о заливке фундамента смотрите в этом видео:

После сборки опалубки вся конструкция усиливается с обеих сторон упорами из обрезной доски. Нивелиром проверяем выставленную опалубку на вертикальность стен и горизонтальность верхней кромки.

Лента фундамента, как основа под дом, опирается только на сваи, не поддерживается грунтом, поэтому важно, чтобы конструкция была монолитной. Заполнение опалубки бетоном марки М300 выполняем за один прием. Вначале бетоном заполняем скважины, затем заливаем ленту.

Глубинным вибратором уплотняем бетон в скважинах, удаляем пузырьки воздуха. После отвердения бетонной смеси демонтируем усиление опалубки и на верхнюю часть фундамента наносим наплавляемую гидроизоляцию. Для дома свайно-ленточный фундамент утепляют, для чего землю под зданием засыпают слоем керамзита толщиной 0,2 м.

Хорошо утепленный фундамент позволит сократить расходы на отопление дома на 30%.

Самостоятельное строительство ленточного основания на сваях позволит сэкономить средства и построить надежный, долговечный фундамент для своего дома.

Свайно-ленточный фундамент своими руками: пошаговая инструкция


В основании дома, строящегося на участке со слабым грунтом, целесообразно делать свайно-ленточный фундамент своими руками.

Источник: fundamentaya.ru



[content-egg module=GdeSlon template=compare]

Изготовление свайно-ленточного фундамента самостоятельно

Свайно ленточный фундамент – это самый проверенный и популярный среди всех видов оснований. Изначально специалисты для таких целей строительства использовали изготовленные вручную бревна. Это требовало больших физических усилий и не всегда получалось идеально. На сегодняшний день изменились не только материалы, но и техники возведения. В нашей статье мы поближе ознакомимся с данным видом фундамента и узнаем все о процессе заливке его бетоном.

Определение данного вида основания

Ленточный фундамент на сваях – это устойчивая и надежная композиция, которая предусматривает установку лент на свайное основание, что создает единый монолит. Обычно монтируется при строительстве массивных малоэтажных зданий.

Соединение свайного и ленточного устройства и есть свайно ленточный фундамент. Он считается одним из оптимальных вариантов для строительства на участках со сложной почвой. В основе такой конструкции лежит подошва на песчаной подушке, в которую устанавливаются различные по сечению и форме сваи. Ленты же занимаются распределением нагрузки между ними. Такая схема спасает здание от разрушительных влияний непостоянства грунта. В данной системе имеется железобетонный элемент, который может монтироваться на различной глубине.

Внимание! Не забывайте о том, что данная постройка на пучиннистых почвах предусматривает установку ленты выше нулевой отметки.

Особенности и отличительные черты

Ленточный фундамент со сваями – это рациональный выход при слабой почве на участке. Идеальным он будет для территорий возле рек и озер. Этажность должна не быть больше двух, чтоб давление было оптимальным для конструкции. Особенность, которая выделяет данное основание, заключается в непотребности проведения земляных работ. На этот факт влияют черты конструкции.

Сфера применения и особенности конструкции

Данные конструкции монтируются в достаточно не легких инженерных и геологических условиях. Справится такой фундамент даже с насыщенными водным ресурсом почвами. Данная структура основания помогает сэкономить денежные средства на исследовании и разработки земельного покрытия. Применяются не только в гражданском строительстве, но и при возведении промышленных объектов.

Разнообразие конструктивных деталей зависит от таких показателей:

  • Вид сваи;
  • Метод погружения свай;
  • Конструкция ростверка;
  • Месторасположение свайного элемента.

Конструктивно устройство имеет две основные составляющие:

  • Лента, которая монтируется по всему периметру;
  • Сваи, которые отвечают за прочность постройки.

Свай выглядит как стержень, достаточной длины, который монтируется в почву. Существуют такие виды по способу погружения:

  • При помощи техники – это заостренные с одного конца детали, которые изготавливаются на заводе;
  • Виды, изготовленные самостоятельно – могут выполняться с различного материала и иметь всевозможную форму.

Еще одна важная деталь фундамента – это ростверк. Это такая конструкция строительного назначения, которая работает в соединительной системе и предназначена для перенаправления давления в район свая.

Внимание! Для строительства частного дома идеальным вариантом будет монолитный или сборный ростверк из железобетонного материала.

Свайно ленточный фундамент может монтироваться на таких грунтах:

Данный вид основания применяется при выполнении таких архитектурных задач:

  • Постройка малоэтажного помещения;
  • Возведение коттеджных зданий;
  • Объекты, которые предусматривают наличие подвального или цокольного этажа.

Материалы для строительства

Чтобы выполнить свайно ленточный фундамент своими руками нам пригодятся такие материалы:

  • Строительная лопата;
  • Песок или гравий;
  • Пленка из полиэтилена;
  • Буровая система;
  • Трубы из металла или асбестоцемента;
  • Каркас арматуры;
  • Бруски;
  • Гвозди;
  • Различные саморезы и дюбеля;
  • Раствор грунтовки;
  • Гидроизоляционные материалы;
  • Антисептик;
  • Утеплительные материалы.

Делаем правильный фундамент

Большое количество видео материалов и литературы, в которых описана пошаговая инструкция, описывают начальный этап работ с отметок. Но, это неверно. Строительные работы мы обязательно должны начинать с составления эскиза здания, а уже потом приступать к установке разметок для свай. Также, следует учитывать следующие параметры:

  • Выбор материалов для возведения объекта;
  • Расчет максимальной точки веса;
  • Уровень максимальной нагрузки на почву. Это необходимо делать с учетом сезонных движений грунта.
  • Определение с ростверком. Например, для зданий массивных габаритов выбирается ленточный тип.
  • Подбор диаметра и вида свай. А вот здесь инструкция тоже очень часто заблуждается, так как советует делать расчет по готовой формуле. Но запомните, что для каждого участка она будет иметь свои отличительные черты.

Делаем расчет фундамента

Совершить правильный подсчет по пошаговым инструкциям, которые вы возьмете из специализированной литературы или видео урока аматора, очень сложно. Это трудный процесс и лучше доверить его профессионалам. При исключении возможных ошибок, можно сберечь не только денежные средства, но и продлить жизненный цикл здания.

Для того чтоб сделать рациональный расчет, необходимо владеть такой информацией:

  • Геологические итоги исследования, которые включают данные о структуре почвы, уровне грунтовых вод и промерзания земли и особенности рельефной карты;
  • Смету и проект;
  • Предположительные данные о нагрузке на фундамент;
  • Размеры планируемой площади для строительных работ;
  • Кризисный план возможных земельных деформаций;
  • Данные о габаритах основания из лент.

Внимание! Плюс ко всему вышеперечисленному нужно определиться с характеристиками свай, типом армирования и гидроизоляции.

Этапы строительных работ

Если вы решили сделать свайно ленточный фундамент своими руками, вам необходимо вам пригодится эта пошаговая инструкция действий:

  • Наносим разметки и готовим траншеи, которые должны иметь толщину не больше полуметра. Периметр фундамента отмечается по нормам проекта.
  • Определяем место для размещения свай и производим бурение.
  • Далее выполняем гидроизоляцию. Это один из важнейших процессов для прочности здания.
  • Создаем песочную подушку в 30 см;
  • Производим армирование свай прутьями из металла;
  • Выполняем заливку растворам из бетона всех скважин для свай;
  • Делаем опалубку для лент и тоже заливаем бетоном.

Внимание! Если вы не можете сами выполнить заливку, то лучше наймите для этого специалистов.

Все о заливке фундамента

Самым лучшим материалом для выполнения заливки, считается портландцемент М 200 – М 500.

Существуют некоторые правила для получения самого высокого результата от данных работ. Пошаговая их исполнительность приветствуется:

  • Необходимо использовать цемент не ниже марки М 200;
  • Делать раствор предпочтительнее средней плотности;
  • Заливка выполняется с наименьшим временным интервалом для всех скважин;
  • После ее окончания можно выполнять армирование;
  • Лучше сначала залить несущие элементы и оставить высыхать на два дня;
  • После этого можно выполнить заливку для ростверка, также одновременно.

Внимание! Для автоматизации работ рекомендуем использовать несколько машин для замеса бетона.

  • После бетонирования ростверк необходимо оставить сохнуть на три дня.

Внимание! После окончания процесса заливки всех составляющих, проверьте горизонтальность и вертикальность постройки.

Нюансы при выполнении работ

При выполнении данных работ возможно появление таких нюансов, без которых выполнить заливку будет невозможно:

  • Сперва, заливаем сваи, а только потом можно приступить к территории фундамента из лент;
  • Арматура должна быть залита полностью;
  • Густота раствора должна быть средней консистенции;
  • Выполнять заливку основания запрещается в сырую погоду, потому, что фундамент потеряет проценты прочности.

Итак, создавая данный вид фундамента, выбор технологии, играет главную роль. Не советуем применять тип свай с наполнителем, такое можно позволить в основании из лент. Помните, что только соответствие всем нормам строительства и правильном составе раствора реально построить прочное и устойчивое сооружение.

Свайно-ленточный фундамент своими руками: пошаговая инструкция


Особенности и сфера применения свайно-ленточного фундамента. Используемые материалы. Этапы создания основания своими руками.

Источник: kakpostroitdomic.ru



[content-egg module=GdeSlon template=compare]

Свайно-ленточный фундамент своими руками - подробная методика! Узнайте

Свайно-ленточный фундамент – разновидность монолитного фундамента для пучинистых и слабых грунтов. Его особенность заключается в том, что стены здания опираются на сплошной мелкозаглубленный ленточный фундамент по периметру, а прочное сцепление с твердыми слоями грунта обеспечивается за счет свай, заглубленных ниже глубины промерзания. Такая конструкция позволяет, с одной стороны, уменьшить затраты на строительство, а с другой – обеспечить прочность и высокие нагрузочные характеристики здания.

Делаем свайно-лентончный фундамент для дома своими руками

Делаем свайно-лентончный фундамент для дома своими руками

Достоинства свайно-ленточного фундамента

  • Невысокая цена;
  • Выполняется быстро, можно сделать свайно-ленточный фундамент своими руками без применения специальной техники;
  • Возможна установка на участках с любым рельефом;
  • Отлично противостоит пучению и сезонным подвижкам почвы.

Из недостатков можно отметить невозможность устройства полноценного подвала.

Конструкция и область применения свайно-ленточных фундаментов

Свайно-ленточный фундамент передает нагрузку здания на грунт с помощью двух конструктивных частей: фундаментной ленты, установленной по периметру здания и под несущими перегородками, и сваями, обеспечивающими прочность фундамента во время сезонных подвижек грунта. Сваи и лента фундамента усилены арматурой. Сваи могут быть выполнены как буронабивным способом, так и с помощью асбестоцементных труб, залитых бетоном. В последнее время большую популярность получили металлические винтовые сваи, имеющие буровые лопасти на нижнем конце. Лента фундамента выполняется с помощью заливки бетоном.

Свайно-ленточные фундаменты применяют для частного малоэтажного строительства домов, коттеджей, других строений, имеющих полуподвальное помещение. Их можно устанавливать на грунтах, склонных к пучению, а также на участках с большим перепадом высот. Такой фундамент обходится значительно дешевле и выполняется быстрее, чем заглубленный.

Конструкция свайно-ленточного фундамента

Конструкция свайно-ленточного фундамента

Технология выполнения

  1. Подготовка участка сводится к расчистке от мусора, выравниванию и разметке. Траншею под ленту фундамента копают неглубокую, до полуметра. Дно траншеи отсыпают песком или гравием, обеспечивающим отвод воды от фундамента и уменьшающим пучение прилегающих слоев грунта. По углам, в местах пересечения несущих конструкций, а также по периметру стен примерно через 2 метра буром выполняют скважины под сваи. Глубина скважин – на 0,3-0,5 м больше глубины промерзания грунта. Диаметр скважин выбирают так, чтобы сваи свободно входили в скважину.Роем скважины под сваи

    Роем скважины под сваи

  2. В скважины насыпается речной песок, образующий подушку толщиной 15-20 см. Песок проливают водой и трамбуют. После устанавливают асбестоцементные или металлические трубы, заливают на 30-40 см бетоном и приподнимают их на 20 см. Бетон, вытекая в пространство под сваей, образует расширение, так называемую подошву. Она обеспечивает более прочное сцепление свай с твердыми слоями грунта. Пока бетон не схватился, выравнивают вертикальное положение опор по уровню. После застывания бетона внутрь трубы вставляют арматурный каркас, выполненный из нескольких металлических прутков, связанных проволокой и образующих решетку. Высота арматуры должна быть такой, чтобы она выставлялась из трубы и доходила почти до верха ленты фундамента.Процесс установки асбестобетонных труб и армирование каркаса

    Процесс установки асбестобетонных труб и армирование каркаса

  3. Над поверхностью грунта выполняют деревянную опалубку требуемой высоты. Собирают опалубку с помощью гвоздей или саморезов, в углах укрепляют брусками. Все выступающие конструкции располагают с внешней стороны опалубки. Стенки укрепляют подкосами и стяжками. Внутрь опалубки закладывают арматуру: пруток диаметром 8-16 см, в зависимости от расчетной нагрузки, укладывают во всех трех направлениях, образуя трехмерную сетку. В местах пересечения прутья связывают проволокой с помощью крючка для вязки арматуры. Обязательно связывают арматуру свай и ленты фундамента – это соединение обеспечивает прочность конструкции.Процесс создания деревянной опалубки

    Процесс создания деревянной опалубки

  4. Заливают бетоном сначала сваи, а потом и всю ленту фундамента. Обязательно удаляют остатки воздуха из конструкции с помощью глубинного вибратора или обычного арматурного прутка, протыкая толщу раствора в нескольких местах на каждом участке фундамента. Зеркало фундамента выравнивают, разглаживают правилом и изолируют от атмосферных осадков укрывным материалом или полиэтиленовой пленкой. В процессе сушки фундамента проверяют его влажность и не допускают пересыхания, для этого в слишком жаркую погоду его необходимо слегка увлажнять.Заливка (бетонирование) свайно-ленточного фундамента

    Заливка (бетонирование) свайно-ленточного фундамента

  5. После застывания бетона и набора им необходимой прочности можно приступать к гидроизоляции и утеплению фундамента. Бетон – гигроскопичный и теплопроводный материал. Намокший бетон при замерзании растрескивается, что ведет к разрушению фундамента. Поэтому рекомендуется сразу после возведения фундамента выполнить его гидроизоляцию. Обычно для этой цели применяют битумные или полимерные мастики или рулонные материалы: рубероид или самоклеющиеся мембранные пленки. Поверхность бетона перед гидроизоляцией необходимо прогрунтовать специальным раствором, а также антисепиком. После высыхания грунтовки стены покрывают гидроизоляцией.Процесс гидроизоляции фундамента

    Процесс гидроизоляции фундамента

  6. Утепление фундамента дома – важный шаг к созданию теплого и стабильного микроклимата. Использование современных материалов и методик позволит поднять температуру в полуподвальном пространстве до плюсовых значений даже в разгар морозов. Наиболее популярными способами теплоизоляции являются утепление с помощью полистирола или пенополиуретана. Полистирол – новая модификация всем известного пенопласта, устойчивая к механическим нагрузкам и обеспечивающая хорошую теплоизоляцию. Плиты клеят на специальный клей, а после его высыхания дополнительно закрепляют дюбелями.Утепление фундамента

    Утепление фундамента

  7. Пенополиуретан – напыляемое покрытие, похожее по принципу действия на монтажную пену, однако его теплоизоляционные характеристики значительно выше. Для его нанесения нужна специальная установка.Утепление фундамента пенополиуретаном

    Утепление фундамента пенополиуретаном

  8. Свайно-ленточный фундамент – отличное решение для возведения недорогого и надежного основания под дом, при правильном его возведении срок его эксплуатации составляет более ста лет.

пошаговая инструкция, виды, плюсы и минусы

Строительство дома из пеноблоков или газобетона предполагает выбор наиболее приемлемого вида основания. Свайно-ленточный фундамент как раз и является одним из оптимальных решений для сооружений из вышеуказанных материалов. Такой фундамент крепок, прочен, делается быстро и легко.

Ленточный фундамент усилен сваямиЛенточный фундамент усилен сваями

Строительство жилья из пеноблоков и газобетона обходится намного дешевле дома из кирпича. Сроки возведения конструкции из пористого материала также значительно меньше. В этом его плюсы.

Факторы для выбора фундамента

На выбор основания влияет множество факторов. В первую очередь это обусловлено свойствами самого дома, выполненного из пеноблоков.  Это относительно небольшой вес дома, характеристики грунта под строительство, глубина его промерзания, наличие подвального помещения. В расчет берется все, учитываются минусы и плюсы.

Калькулятор расчета стоимости

Ленточный фундамент усилен сваями

Ленточный фундамент усилен сваями

Для чего необходимо подробнее рассмотреть все значимые факторы:

  • Важность характеристик грунта. Перед возведением конструкции из пеноблоков следует определить вид почвы, ее особенности. По причине дороговизны проведения специалистами геологических исследований, сделать эти работы можно самостоятельно. Применив бур и получив скважины глубиной около 2,5 метров, следует взять пробы для определения их состава. Полученный результат облегчит выбор фундамента.
  • Необходимо брать в расчет глубину промерзания грунта. Она зависит от конкретной местности.
  • Значимое влияние оказывает уровень грунтовых вод. Его близость к поверхности вынуждает делать монолитный фундамент.
  • Если жилье из газобетона предполагает наличие подвального помещения, то необходимо сделать свайно-ленточное основание.
  • Сроки возведения жилья также влияют на выбор его фундамента.

Если строительство жилья из газобетона (пеноблоков) проводится на местности со сложным рельефом или на обводненном грунте, наиболее приемлемым считается свайно-ленточный вариант. Плюсы его в том, что он прекрасно противостоит пучению и сезонным подвижкам грунта.

Кладка пеноблока на фундамент

Кладка пеноблока на фундамент

В основе конструкции такого основания бетонная лента (ростверк), расположенная на вбитых в землю сваях. Технология создания основания довольно проста. Свайно-ленточный фундамент своими руками обойдется гораздо дешевле работы строителей по его возведению. Более того, он менее материальнозатратен, чем его заглубленный аналог.

Тематический материал:

Свайно-ленточные основания по характеру опор разделяют на виды: винтовые и буронабивные. Винтовые представляют собой трубу из металла с лопастями на заостренном конце. Лопасти дают возможность закрутить трубу в почву.

Это можно сделать, применив специальный ворот. Винтовые опоры углубляют ниже слоя промерзания. Они очень удобны для строительства. Основные их минусы – это высокие цены.

Сваи из металлаСваи из металла

Свайный фундамент в разрезе

Пошаговое возведение фундамента

В основе создания свайно-ленточного основания лежит пошаговая инструкция:

  1. Первоначально производится разметка. Она аналогична разметке под ленточный фундамент. По периметру строения убирается травянистый слой. Разметка основанияРазметка основания
  2. В углах будущего здания вбиваются прутья, между которыми натягивают шнур. Им отмечены границы внутреннего и внешнего контура будущего основания.
  3. После этого определяются места под сваи. Расчет количества опор под ростверк производится исходя из нагрузки на одну штуку. Этот вес варьирует в диапазоне 800 – 1600 кг, в зависимости от почвы на участке под строительство. Расчет общей нагрузки производится с запасом на 30 %.
  4. Далее пошаговая инструкция предусматривает проведение земляных работ в виде рытья котлована под ленту. Глубина его зависит от особенности почвы на участке. Когда котлован вырыт, на его дне, в местах расположения свай, готовят отверстия. Их глубина должна быть на полметра больше зоны промерзания, что придаст фундаменту наибольшую надежность, несмотря на то-что он мелкозаглубленный.
  5. Под сваи используют металлические трубы. Вместо них можно применить асбоцементные. В отверстия, предназначенные для опор, насыпают песок. Слой его составляет около 30 сантиметров. Стены отверстий гидроизолируют рубероидом. Песок на дне является важной составляющей. Благодаря ему, фундамент будет надежно защищен от влаги. Сваи под фундаментСваи под фундамент
  6. Следующий этап – армирование внутренней части сваи. Рифленые пруты, не менее 3 штук на каждую опору, вставляются внутрь трубы. Их концы должны возвышаться над траншеей на расстоянии около 20 сантиметров. Для большей надежности некоторые мастера применяют дополнительное армирование, которое делается каркасным образом. Для этого арматура сгибается кольцами по диаметру трубы. Кольца связываются между собой проволокой. Между ними выдерживается расстояние около 1 метра. К кольцам привязывают 3 длинных рифленых прута. После этого полученный каркас помещают внутрь трубы. Армирование сваиАрмирование сваи
  7. Затем пошаговая инструкция предусматривает заливку подвижным бетоном в пропорции 1:6 внутренней части опоры. После заполнения трубы на 30 см, ее приподнимают на 20 см, чтобы раствор под опорой вытек и образовал подушку. В процессе дальнейшей заливки опоры, длинным шомполом бетон протыкают, чтобы выпустить из него весь воздух. Впоследствии заливка ленты производится таким же бетоном. Чтобы исключить пустоты из раствора, в него добавляют пластификатор;
  8. Армирование ростверка производят прутом, диаметр которого не менее 8 мм. Учитывая расчет нагрузки, его укладка проходит в трех направлениях. Тем самым образуется трехмерная сетка. Там, где арматура пересекается между собой, ее связывают проволокой. Обязательным является соединение прутьев ростверка и опор. Такое армирование способствует большей прочности конструкции. В этом его плюсы. Армирование фундаментаАрмирование фундамента
  9. Подготовительными работами для создания ленты является возведение опалубки. Если почва неустойчива, опалубку монтируют прямо в траншее. На твердом грунте деревянный каркас устанавливают на край траншеи. Для обустройства опалубки используют брус, гвозди и проволоку. Брус набивается на несколько досок. После того как щиты смонтированы в опалубку, их стягивают проволокой. Для придания гладкости внешней стороне фундамента, и для того чтобы вода не впитывалась в деревянные щиты, изнутри их обтягивают полиэтиленом. Высота опалубки должна немного превышать уровень будущего цоколя.
  10. Благоразумным будет в заливочный раствор добавить гравий. Смесь для ленты принято заливать с трамбовкой. Если есть возможность, раствор уплотняют вибратором. Заливка должна быть разбита на этапы: необходимо лить раствор слоями в 20 сантиметров. По окончании верх основания выравнивается. Фундамент в опалубкеФундамент в опалубке
  11. После полного затвердевания бетона, опалубку снимают, приступая к гидроизоляции фундамента и его утеплению. Для жилья из пеноблоков или газобетона это важно, поскольку намокший бетон может разрушить основание здания. Технология предусматривает применение битумных, полимерных мастик, рулонных материалов (рубероид, пленки). Перед этим поверхность фундамента грунтуется специальным раствором, затем покрывается антисептиком.
  12. Утепление основания постройки из газобетона позволит создать стабильный теплый микроклимат. Различные виды современных материалов, а также современные технологии позволяют поддерживать в подвальном помещении плюсовую температуру даже в лютые морозы.

Такие материалы, как полистирол помогают решить проблему утепления. Плиты из него крепятся специальным клеем.

Фундамент для сауны или бани

На участке, где есть дом из пеноблоков (газобетона) целесообразно построить баню. Возведение которой также начинается с обустройства основания. Различные виды фундамента – свайный, ленточный, монолитный – дают повод все рассчитать, предусмотреть возможные минусы и выбрать подходящий вариант.

Предварительно следует учесть материал для постройки бани. Если конструкция будет тяжеловесной, то необходим заглубленный фундамент. Выполнить его устройство можно одной плитой. Минусы такого основания заключаются в большом расходе материалов.

В расчет следует взять и характер грунта под укладку. Неплохим решением будет возвести свайно-ленточное основание своими руками. Технология его укладки аналогична возведению фундамента для жилья из пеноблоков.

Основание для бани

Основание для бани

Прежде чем браться за его устройство, следует сделать приблизительный расчет всех строительных материалов. Причем расчет нужно делать с небольшим запасом. Чрезмерно большие излишки ударят по семейному бюджету, а нехватка материала может затормозить стройку в самый нежелательный момент.

Обустройство ограждения

Когда подходят к завершению этапы строительства жилья и бани, хозяева думают о возведении забора. Ранее он был не нужен, чтобы не загромождать пути подвоза стройматериалов к объекту. Но к концу строительных работ необходимость в его создании возникает.

Основание для забора

Основание для забора

Устройство забора требует не только правильного выбора материала для его постройки, но и создание надежного фундамента. Выполнить его можно даже при отсутствии строительных навыков. Главное – точный расчет и понимание самой техники возведения.

Перед выбором, а затем возведением основания забора, наряду с факторами, описанными ранее, необходимо учесть парусность. Это позволит избежать возможность образования изгиба ограждения.

При установке ограждения вблизи трассы или железной дороги, необходимо произвести расчет на прочность от возможных грунтовых деформаций и вибрационных нагрузок.

Свайно-ленточный фундамент своими руками: пошаговая инструкция

Устройство свайно-ленточного фундаментаОдной из разновидностей монолитных оснований для построек является свайно-ленточный фундамент. Он применяется при строительстве сооружений на почвах со слабыми несущими показателями и соединяет в себе плюсы и минусы двух видов: мелкозаглубленного ленточного фундамента и свайного.

Итоговая конструкция получается прочной, надежной и способной выдержать механические нагрузки от возведенного на ней сооружения. Построить его можно и самостоятельно, соблюдая технологию работ и используя простейшее оборудование, что значительно снизит денежные затраты.

Свайно-ленточный фундамент: конструкция, сфера применения

Ленточный фундамент на сваяхЛенту на сваях кладут мелкозаглубленную

Ленточный фундамент на сваях – это конструкция, состоящая из мелкозаглублённого монолитного основания, опирающегося на вбитые в землю сваи. Их заглубляют ниже, чем на глубину промерзания почв по данной местности. Часто опорой им служат твердые породы. Перепады высот рельефа, рыхлые почвы – не являются преградой строительству.

Верх такого основания — ростверковый фундамент, передающий большую часть нагрузки, создаваемой сооружением, на сваи, а меньшую ее долю – на грунт. На него опираются наружные стены, перегородки. Он отличается от обычного ленточного по высоте, глубине залегания. Фундаментная лента создается способом залива бетоном.

Арматурой выполняется дополнительное усиление свай и монолитного блока.

буронабивные сваиБуронабивные сваи заливают раствором

По виду взаимодействия с грунтом установленные опоры подразделяются на сваи-стойки и висячие. Первые упираются в нижележащие твердые породы. Вторые удерживает сила трения, возникающая между их корпусом и почвой.

Для устройства фундамента применяются сваи таких разновидностей:

  • буронабивные, формирование которых происходит непосредственно во время проведения строительных работ путем заливания пробуренных скважин бетонным раствором;
  • забивные – представляют собой готовые заостренные стержни, для использования которых требуется применение спецтехники;
  • винтовые – металлические трубы с литым либо приваренным наконечником.
дом на сваяхБуронабивные сваи подойдут для загородных коттеджей

Буронабивные опоры характеризуются наибольшей прочностью, потому что образуют единую конструкцию с ростверком.

Такое комбинированное основание служит для возведения следующих построек:

  • коттеджей;
  • малоэтажных домиков;
  • зданий, имеющих полуподвальные комнаты.

газо блокиНа свайном фундаменте с ростверком строительство выполняется нетяжелыми материалами:

  • деревом;
  • пеноблоком;
  • газобетоном;
  • керамическими блоками;
  • разнообразными каркасными панелями.
винтовые сваиВинтовые сваи можно закрутить своим руками

Можно создать винтовой фундамент своими руками и из буронабивных свай.

Процесс можно осуществить, используя лишь ручные инструменты.

Это объясняет популярность этих видов опор в индивидуальном строительстве.

Данное комбинированное основание строится быстрее простого ленточного, меньше его по затратам приблизительно на 30%. При этом не требуется выкапывать глубокие траншеи и применять сложную технику, но перед началом строительства в любом случае требуется производить расчеты.

Достоинства и недостатки комбинированного основания

комбинировать способыКомбинированные основания соединяют в себе достоинства и недостатки обоих типов

Достоинства ленточно-свайного фундамента, как и его недостатки, определяются тем, что данный вид соединяет в себе особенности монолитных оснований ленточного и свайного типов.

Основным индикатором для использования является то, что после дождей влага остается на поверхности, либо в верхней части грунта.

Таблица – Положительные и отрицательные свойства комбинированного фундамента ленточно-свайного типа

ДостоинстваНедостатки
1цена ниже стоимости полностью ленточного монолитного основаниятребуется проводить предварительные точные расчеты
2более быстрый монтаж по сравнению с нимограничены нагрузки на основание величиной несущей способности опор и железобетонной ленты
3возможность все работы выполнить без применения специальной техники своими рукамине предусматривается обустройство полноценного помещения подвального типа
4доступность используемых стройматериалов-

Фундамент имеет широкий спектр преимуществ на пучинистых, неустойчивых, рыхлых почвах, перекрывающий все недостатки. Хорошо подходит для возведения газобетонных облегченных построек.

Предварительный расчет и необходимые материалы

расчеты сваиСтроительство свайно-ленточного типа фундамента рекомендуется начинать с проведения предварительных расчетов. Зачем их делать? А затем, чтобы избежать проблем после возведения постройки.

По ходу их выполнения требуется определить необходимое число свай, их диаметр, глубину заложения и ширину монолитной ленты основания, способствующую равномерному распределению нагрузки.

Проведение вычислений предпочтительно доверить специалистам, имеющим соответствующий опыт работ. От правильности расчетов напрямую зависит срок эксплуатации возводимого сооружения.

В подсчетах учитываются:

  • нагрузка на сооружение, создаваемая ветром;
  • этажность, габариты будущего здания;
  • характеристики применяемых в строительстве материалов;
  • геологические характеристики почвы. Подробнее о возведеннии данного фундамента, смотрите в этом видео:

Перед тем, как сделать ленточный фундамент для дома из газобетона или другого легкого материала, требуется запастись инструментом и материалами, указанными в таблице.

МатериалыИнструменты
1песок либо гравийлопаты: штыковая, совковая
2полиэтиленовая пленка или рубероиднабор земляных буров
3антисептические, грунтовочные, гидроизолирующие составыбетономешалка или емкость для ручного перемешивания раствора
4трубы из металла или асбестоцементаболгарка
5арматураперфоратор

Все требуемые расчеты можно выполнить и самостоятельно, используя приблизительные методики. Они приводятся в специальной литературе.

Инструкция по самостоятельному возведению фундамента

сваи лентаДля выполнения ленточной части фундамента необходимо смонтировать опалубку

Чтобы сделать свайно-ленточный фундамент своими руками, потребуется пошаговая инструкция. Все работы выполняются в указанном в ней порядке последовательно друг за другом.

Применяемая для создания из буронабивных свай фундамента технология состоит из таких этапов:

  • выполнение предварительных расчетов;
  • подготовка участка под застройку: уборка мусора, снятие травянистого слоя и выравнивание (по возможности)
  • проведение разметки под стены и перегородки;
  • выкапывание под фундаментную ленту траншеи по линиям отметки, глубиной не более 0,5 м и создание на ее дне песчаного либо гравийного слоя;
  • бурение скважин под сваи делается на глубину, большую отметки промерзания (на 0,5 м) с шагом 1-2 м, а диаметром на 15 см большим свайного;
  • в них засыпается песчаная подушка (15-20 см), после чего она утрамбовывается;
  • устанавливаются трубы (металлические или асбестоцементные), заливается бетон;
  • пока он не схватился – опоры выравнивают по уровню;
  • после застывания устанавливают каркас из арматуры, доходящий по высоте до верха бетонного фундамента;
  • с помощью саморезов и гвоздей собирают герметичную деревянную опалубку;
  • вся конструкция заливается бетоном, утрамбовывается, верх фундамента выравнивается;
  • определенное время ожидают застывания бетонного раствора;
  • после чего грунтуют поверхность, делают гидроизоляцию, утепление основания. Подробнее о расчетах смотрите в этом видео:
сваи арматураАрматура для свай вяжется отдельно

Армирование выполняется металлическими прутками 8-16 мм в поперечнике, укладываемыми сеткой по 3-м направлениям. Точки пересечения увязываются вязальной проволокой.

Выступающие элементы опалубки должны быть обращены наружу.

Углы ее скрепляются при помощи брусков. Вся конструкция укрепляется подкосами и стяжкой.

лента монтажРаствор замешивается в пропорции: 1 доля цемента (500 марки) на 5 частей песка с добавлением пластификатора.

Сооружение от воздействия осадков накрывают полиэтиленовой пленкой. Время высыхания бетона зависит от климатических условий местности и варьируется в широком диапазоне. Если температура воздуха высокая, следует избегать пересыхания бетона путем периодического увлажнения его водой.

Свайный фундамент для дома из газобетона (дерева, каркасных конструкций) можно создать самостоятельно, следуя изложенной технологии, что сэкономит деньги и поспособствует приобретению нового опыта.

Рабочие нюансы

мелкий гравийВместо песчаной подушки можно использовать мелкий гравий

Возводя свайный фундамент своими руками по пошаговой инструкции, приведенной выше, следует учитывать определенные нюансы. Их соблюдение помогает избегать мелких, а иногда и крупных проблем. Они повышают качество конечного сооружения. Вот основные рекомендации:

  • вместо песка в качестве подушки можно использовать мелкий гравий;
  • опалубка снаружи смазывается битумом, на который наклеивается рубероид;
  • сама железобетонная лента делается шириной от 30 до 40 см, высотой – до 0,7 м в зависимости от расчетной нагрузки;
  • для соединения прутьев каркаса лучше использовать сварку;
  • когда опалубка установлена от земли, тогда целесообразно создать слой подсыпки из песка, убираемый через 10 дней;
  • в жару бетонное основание увлажняют первую неделю.

Несоблюдение технологии может привести к ряду негативных последствий. Они способствуют значительному сокращению срока службы здания и даже к внезапному растрескиванию его стен.

Свайно-ленточный (ростверковый) фундамент для дома – это вариант, применяемый на пучинистых грунтах, неустойчивых к воздействию нагрузок со стороны построек. Подробнее о нюансах возведения ленты на сваях смотрите в этом видео:

Правильное проведение строительных работ – гарантия того, что основа получится устойчивой и прослужит долгое время. Хорошо подходит такой фундамент под дом из газобетона и других легких материалов. Возможность возведения основания своими руками и отсутствие требований к рельефу рабочей площадки делают данный вид основания незаменимым в ряде случаев.

Свайно-ленточный фундамент своими руками: пошаговая инструкция

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Портал о фундаментах Портал о фундаментахФундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
ЮК «Эгида-Сочи» - недвижимость.

Наш принцип – Ваша правовая безопасность и совместный успех!

2020 © Все права защищены.
