Своими руками колесные вездеходы – Колеса-вездеходы для автомобиля своими руками (видео с инструкцией) — www.maximonline.ru

чертежи, болотоходы, выбор двигателя, самодельная рама

Легкие вездеходы с камерами огромного размера способны преодолевать сильное бездорожье, по которому другие типы внедорожников пройти не могут. Самостоятельно изготовленные транспортные средства такого типа просты, так как сложной технической базы под собой не имеют, чем и завоевали признание большинства домашних умельцев. Подобная техника особо востребована жителями сельской местности, где осадки сильно снижают качество дорог, а также у любителей охоты, рыбалки и экстремального отдыха.

Разновидности самодельных вездеходов

В зависимости от типа конструкции и ходовой части, различаются следующие виды самодельных вездеходов:

  1. Лодочные болотоходы. Имеют простую конструкцию и относительно дешевы в изготовлении. Оснащены подвесным мотором и позволяют передвигаться по мелким водоемам.
  2. Гусеничный болотоход позволяет ездить по заросшим водоемам, но достаточно сложен и дорог в изготовлении, так как требует прикрепления особого вида гусениц.
  3. Вездеход на шинах низкого давления – наиболее простой и перспективный вид болотохода, эксплуатационные качества которого зависят от конструкции и надежности шин.

Типы самодельных вездеходов на шинах низкого давления

Самодельные вездеходы на шинах низкого давления, имея одинаковый принцип перемещения по бездорожью, могут различаться по типу конструкции. Различают следующие основные виды транспортных средств данного типа:



1. Полноприводный каракат. В своей конструкции использует элементы трансмиссии и ходовой части от устаревших типов легковых автомобилей. Имеет полный привод, раздаточную коробку, а приспособленный корпус лодки в нижней его части и герметичность добавляют вездеходу плавучести. Предназначается для преодоления топей и болот, способен доставлять грузы и людей в недоступные для обычных внедорожников районы.



2. Трицикл на шинах низкого давления. Отличается максимально простой конструкцией, и может быть изготовлен почти любым автолюбителем в условиях гаража. За основу такого вездехода часто берут мотоцикл ИЖ Планета 3, благодаря его выносливости и неприхотливости.



3. Самодельный каракат с двигателем мотоколяски СЗД. Его особенность – расположение двигателя не под рамой или бензобаком, а под сиденьем или в задней части рамы вездехода. Детали ходовой традиционно берут от автомобилей, а в передней части используются элементы мотоциклов. Для изготовления рамы применяют трубы, швеллера и уголки.



4. Вездеходы с шинами низкого давления на основе легковых автомобилей или квадроциклов. Изготавливаются с использованием уже готовых основных агрегатов путем переделки трансмиссии и ходовой части, а также оснащения их шинами низкого давления.

Как сделать вездеход на шинах низкого давления?

Работа по изготовлению вездехода начинается с составления плана действий, полное выполнение которого означает достижение желаемого результата. Следующие советы помогут сэкономить время и денежные средства:

  1. Наличие свободного времени, позволяющего регулярно выполнять работы по сборке вездехода. При его отсутствии лучше вообще не начинать.
  2. Планирование бюджета. Самостоятельное создание вездехода позволяет сэкономить на покупке серийной модели, но, чтобы исключить лишние траты, необходимо произвести все расчеты и купить необходимые узлы и детали, а также оставить определенную сумму на непредвиденные расходы или возникновение поломок.
  3. Разработка плана. При наличии опыта разработок транспортных средств или задатков инженера-проектировщика возможно самостоятельное создание чертежа вездехода. При отсутствии такового пользуются чужим опытом и готовыми чертежами, которых в сети Интернет достаточное количество.

Шины низкого давления своими руками

Шины данного типа визуально напоминают огромные подушки, поддерживающие всю конструкцию. Степень сцепления в таких колесах позволяет делать транспортное средство проходимым по любому бездорожью. В зависимости от особенностей конструкции, такие шины делятся на следующие типы:

  1. Арочные. Отличаются повышенными размерами в сравнении со стандартным колесом по ширине в 5 раз, и имеют толщину до 700 мм. Давление в них как в обычном мяче – 0,05 Мпа. Устанавливаются исключительно на ведущий привод.
  2. Широкопрофильные. Отличаются овальной конструкцией и давлением ниже стандартного до 2х раз. Чаще используются в грузоподъемном транспорте.
  3. Тороидные. Изготавливаются в камерном и бескамерном варианте, отличаются высокой популярностью среди автолюбителей.
  4. Пневмокатковые, имеющие грунтозацепы для улучшения характеристик проходимости, и ребра повышения жесткости, придающие всей конструкции устойчивость и прочность.

Стоимость шин низкого давления, изготовленных в заводских условиях, может оказаться многим автолюбителям не по карману. Но для собственного вездехода самостоятельно сделать такое колесо вполне возможно. Работы выполняются в следующем порядке:

1. Выбор исходного материала, к примеру, шины сельскохозяйственной или авиационной техники, а также других видов транспорта промышленного назначения.

2. Протектор очищают, моют и сушат, после чего прорисовывают нужные узоры, чтобы создать собственный рисунок, а также удалить лишнюю проволоку и резину.

3. Для удаления излишков проволоки, внутренняя часть колеса подрезается и производится удаление корда при помощи лебедки.

4. Лишнюю резину также удаляют лебедкой, сделав надрезы по окружности, и закрепив их клещами к тросу, аккуратно оттягивая и подрезая при помощи ножа.

5. После удаления слоя протектора, поверхность зачищают наждачной бумагой.



6. Сборка диска. Для этого используют стандартный, разрезанный напополам диск, или сваренный из пластин и труб, после чего тщательно отшлифованный, чтобы исключить повреждение камеры.



7. Шина натягивается на диск и закрепляется ремнями или пожарным шлангом, после чего накачивается. Колесо готово.

Какой выбрать тип протектора для вездехода?

Для подбора нужного вида протектора для вездехода с шинами низкого давления, нужно учитывать следующие факторы:

  1. Протектор должен обладать способностью самоочистки. Данное свойство особенно актуально для использования вездехода в суровых и заболоченных местах.
  2. При использовании вездехода на торфяниках, шины выбирают с невысоким и неглубоким рельефом, иначе при разрыве их верхнего слоя, сцепление окажется недостаточным для полноценного передвижения.
  3. При использовании в заснеженных районах и на песчаниках шины выбирают с редким рисунком.

Выбор двигателя для вездехода

Чаще всего в качестве силового агрегата для самостоятельного изготовления вездехода используют двигатели следующего типа:

  1. Мотоциклетные.
  2. Автомобиля ЗАЗ.
  3. Мотоблока.
  4. Отечественных автомобилей.

Наличие в вездеходе определенного двигателя не имеет принципиальной разницы. Более важно учитывать такую особенность, как обеспечение его достаточного охлаждения, так как транспортное средство эксплуатируется круглый год в различных температурных условиях и при невысокой скорости движения. Для этого отлично подходит двигатель ЗАЗ, хорошо переносящий перепад температур. Вездеходы, работающие на мотоблочных силовых агрегатах, также зарекомендовали себя с лучшей стороны.

Другим основным критерием выбора двигателя для будущей самоделки является его мощность.

Выбрав агрегат с запасом мощности, получают лучшую производительность, предупреждают перегрев и создают условия для максимально долгого срока эксплуатации.

Особенности ходовой части вездехода

Ходовая часть вездеходов на шинах низкого давления изготавливается в виде независимой подвески для придания вездеходу лучших качеств проходимости, повышения комфорта управления транспортным средством и удобства езды для водителя и пассажиров. Данный тип конструкции имеет основной недостаток – трудоемкость изготовления.

Для ее создания применяют трубы, уголки и швеллера, изготовленные из прочной легированной стали, создав крепкую основу, способную выходить несколько лет без поломок. Раму делают как цельную, так и сочлененную. Последняя имеет высокий рабочий потенциал, но сложность изготовления делает ее достаточно редкой в самодельных конструкциях.

Последовательность самостоятельной сборки вездехода

Сборка вездехода на шинах низкого давления включает в себя следующие этапы:

1. Выбор вида вездехода и основы, на которую будут монтироваться агрегаты и детали. Для этого используются рамы автомобилей или мотоциклов, а также самодельную конструкцию, разработанную своими силами или позаимствованную с чужих чертежей.



2. Изготовление и сборка подвески с задним мостом. Для этого оптимальным решением является независимая конструкция, и, хотя на ее создание будет потрачено намного больше времени, в итоге получится вездеход с более высокими качествами проходимости и комфорта езды.



3. Монтаж колес. Производится после окончания работ по созданию заднего моста и подвески. Для крепления камер используются металлические ступицы. Правильно изготовленные или выбранные колеса низкого давления обеспечат вездеход повышенной безопасностью при движении и хорошей управляемостью.



4. Монтаж двигателя. Особое внимание при этом уделяется правильному устройству системы охлаждения.

5. Монтаж дополнительных систем. Включает в себя подключение тормозной системы, коммуникаций по отводу выхлопных газов, сцепления и электрооборудования. На данном этапе производится установка корпуса вездехода и осветительных приборов.



6. Окончание работ и осуществление пробного теста, который показывает работоспособность узлов и систем. При наличии неполадок или моментов, которые необходимо доработать, недостатки устраняются, после чего вездеход готов к эксплуатации.

Видео испытания самодельного вездехода

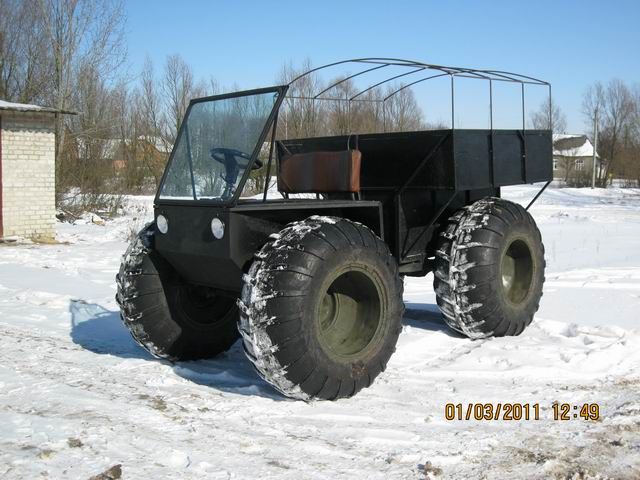

Вездеход «Кузовок»

Вездеход  «Кузовок»

Вездеход имеет полный привод и построен на раме конструкции переломного типа. Данный вездеход способен не только преодолевать любые грунты, но так же отлично форсирует реки и небольшие пруды. Плавательная способность за счет герметичных дисков довольно высокая. Машина способна перевозить до 500 килограмм груза, брать на борт несколько пассажиров и при это не ломаться.

Материалы и детали использованные для создания вездехода:
1) двигатель внутреннего сгорания Tiger-390Е мощностью 13 л.с.
2) стартер
3) пятиступенчатая коробка переключения передач Golf-2
4) сцепление и ШРУСы так же от Golf
5) мосты от классического ваза
6) металлический профиль

Рассмотрим более подробно этапы постройки и главные узлы вездехода.

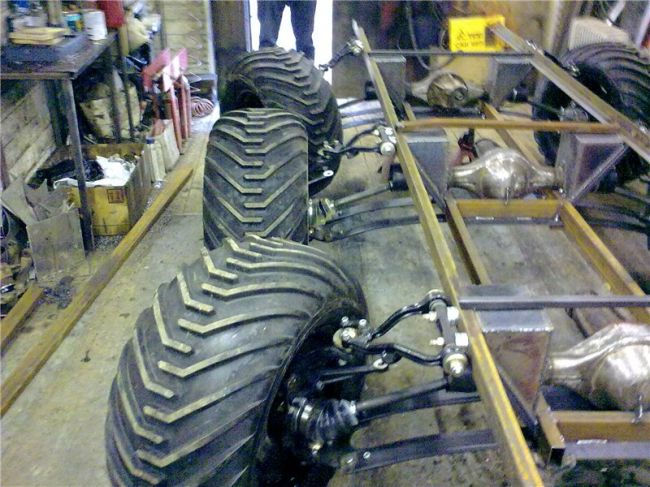

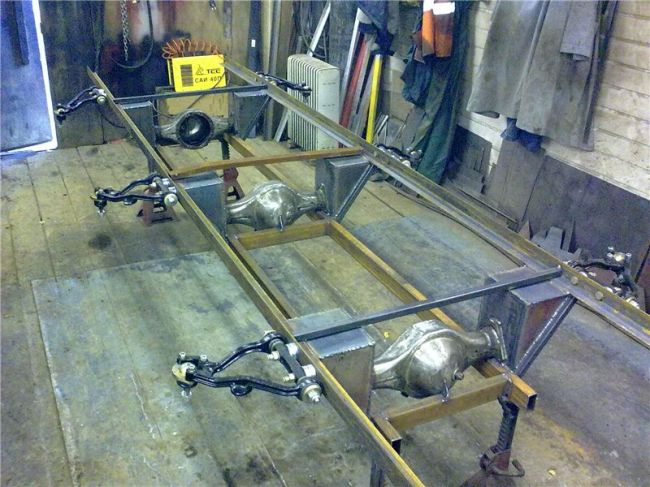

Рама вездехода сваривалась автором самостоятельно из профильной трубы.

Мосты были усиленны и немного модернизированный, сделан преднатяг в 1-3 килограмма. Так же на вездеход были установлены тормоза, но только на переднюю ось, причем ручник сделан раздельно на каждое колесо.

На этой фотографии видно как выполнен преднатяг к мосту:

Вездеход  «Кузовок»
Клапанная пружина давит на пару второстепенных втулок, которые тормозят сателлиты. Еще одна втулка была установлена на хвостовике между конусными подшипниками. После подобных модернизаций мосты вездехода стали вращаться идеально.

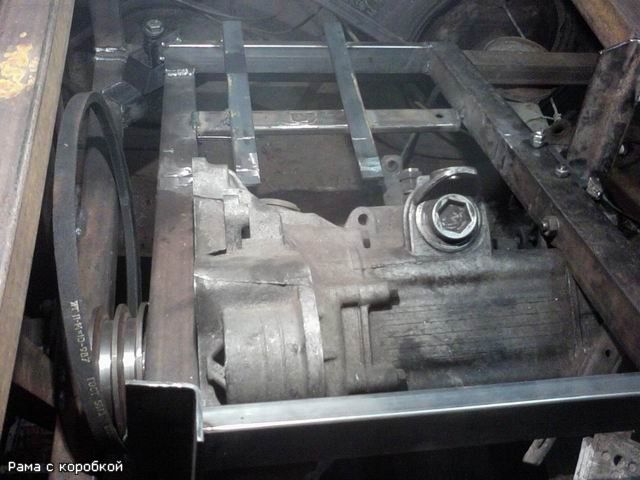

Двигатель Tiger-390Е четырехтактный одноцилиндровый был прикручен к раме через подушки от автомобиля Волга.

Вездеход  «Кузовок»

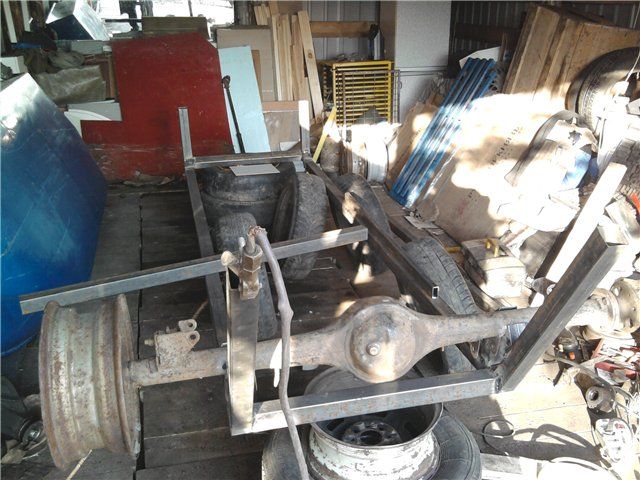

Так же начались работы по заднему мосту вездехода

Вездеход  «Кузовок»
была укорочена палка:Вездеход  «Кузовок»Вездеход  «Кузовок»
Доработки переднего моста вездехода.
Вездеход  «Кузовок»Вездеход  «Кузовок»

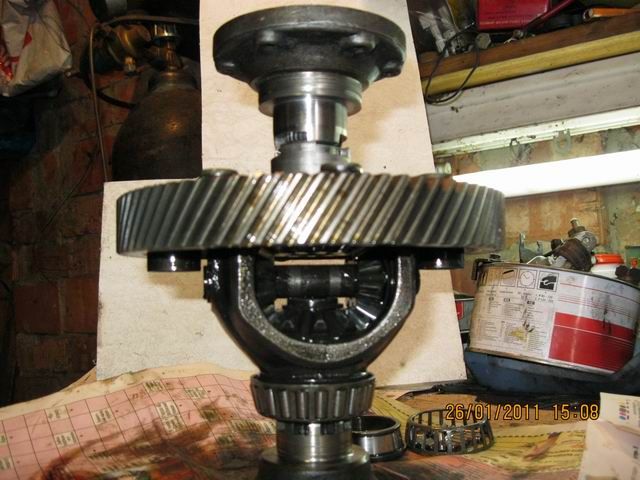

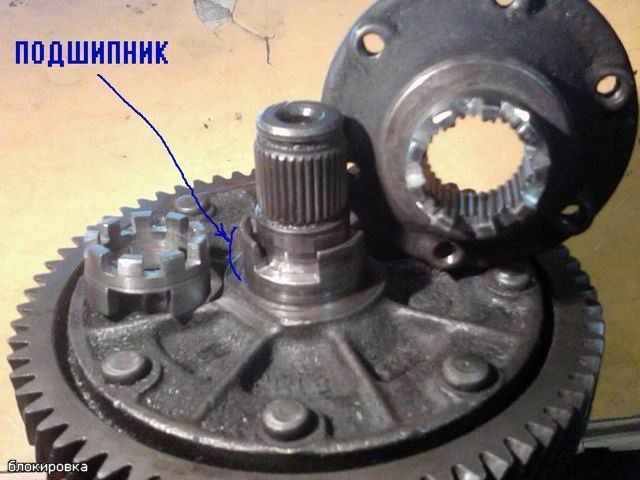

А вот запчасти использованные для блокировки дифференциала:Вездеход  «Кузовок»
Так же автору пришлось сделать третью точку опоры под подшипники вала сцепления, в противном случае было отклонение маховика, так как всего с двумя точками не хватало жесткости:Вездеход  «Кузовок»

После основных работ по трансмиссии вездехода автор приступил к изготовлению колес. Колеса были слегка ободраны, но посадочное было не тронуто и проволока не доставалась. Как видно протектор нарезается елкой с ребордой.

Вездеход  «Кузовок»
В это же время автор делал глушитель для своего вездехода. Длинна глушителя составляет 400 мм, диаметр 10.5 сантиметра. для придания жесткости последнюю банку автор сделал эллипсом. первая же и вторая банка сделаны толстостенными.
Вездеход  «Кузовок»

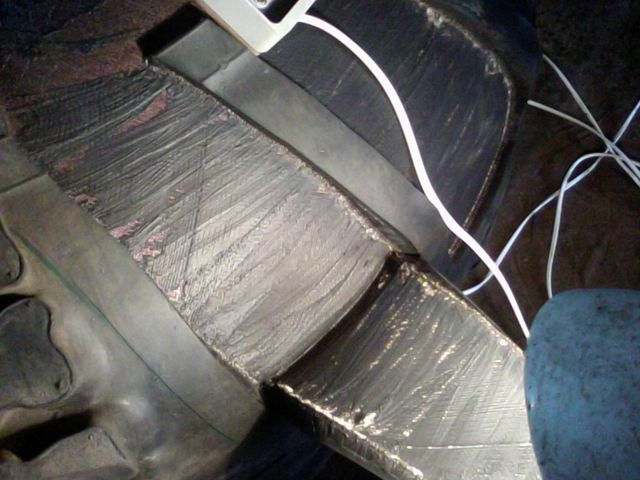

Технология обдирки шин была следующая: подрезается до следующего клыка, чтобы иметь возможность зацепиться дальше. Подрез в месте, где внутренний корд.Вездеход  «Кузовок»
Слои тянулись при помощи лебедки. а подрезались обычным канцелярским ножом: Вездеход  «Кузовок»
Слой срезается до реборды, затем лебедка ослабляется, клык наклоняется и отрезается.

Перед началом обдирки автор начал камеру, а колесо закрепил при помощи цепи, чтобы было удобно поворачивать колесо. Для включения лебедки использовалась педаль от швейной машинки.

Был установлен карбюратор К65С. После чего обороты двигателя возросли до 5 тысяч. Карбюратор довольно просто регулируется, и работает отлично. так же автор планирует установки фильтра.

Вездеход  «Кузовок»

Были изготовлены диски для колес герметичные, так как вездеход должен будет хорошо держаться на плаву.

Вездеход  «Кузовок»
Ниже представлена схема по которой делались диски с основными размерами:
Вездеход  «Кузовок»
была использована бочка 50 см толщиной в 1.5 мм, конца 45 градусов толщиной 2 мм, а за основу взят диск от классического ваза 13 дюймов. Крепится диск на стандартные 6 гаек м6. Так же имеются два запорных кольца.
Вес диска в сборе составляет 22 килограмма.
Вездеход  «Кузовок»
Камера весит 15 килограмм. ободранная покрышка от ви-3 однопучковая с четырьмя слоями. ширина грунтозацепов примерно 3 сантиметра, весит 36 килограмм. Колесо в сборе весит около 73 килограмм.Вездеход  «Кузовок»

Вот так запорное кольцо делается:

Вездеход  «Кузовок»
Так же был изготовлен вулканизатор.
Вездеход  «Кузовок»

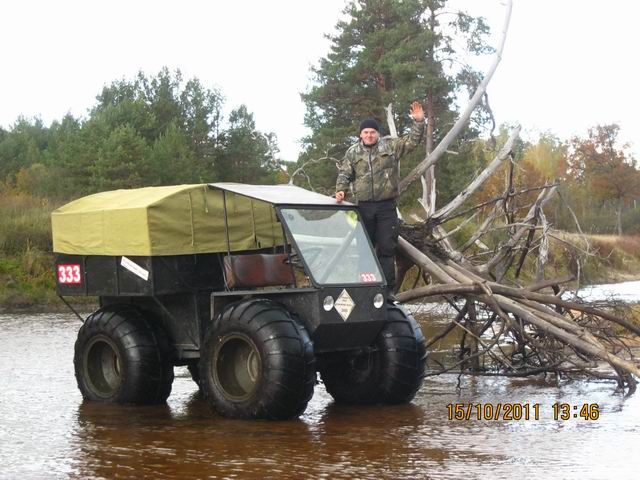

После установки колес на вездеход, автор приступил к испытаниям машины. Машины была испытана не только на суше, но и на воде. Двигатель справляется и мощности хватает. На воде вездеход себя чувствует отлично. Однако при выезде на берег, по какой-то причине не сработала межосевая блокировка. без нее выехать на берег было очень тяжело. После того как она все-таки была включена, вездеход легко справился с препятствием. На первой и второй передачах легко проходятся любые условия трассы. максимальная же скорость вездехода на пятой передаче по ровной поверхности равна 35 километрам в час.

Были произведены работы по задней раме, в частности она была укреплена в креплениях моста.

Вездеход  «Кузовок»
А тут запечатлен момент выезда на сушу:
Вездеход  «Кузовок»
Касательно рулевого управления вездехода:Вездеход  «Кузовок»

Задняя полурама:

Вездеход  «Кузовок»

Для того, чтобы разобраться почему не включилась блокировка дифференциала, автор решил разобрать коробку и провести ее техническое обслуживание:

Вездеход  «Кузовок»

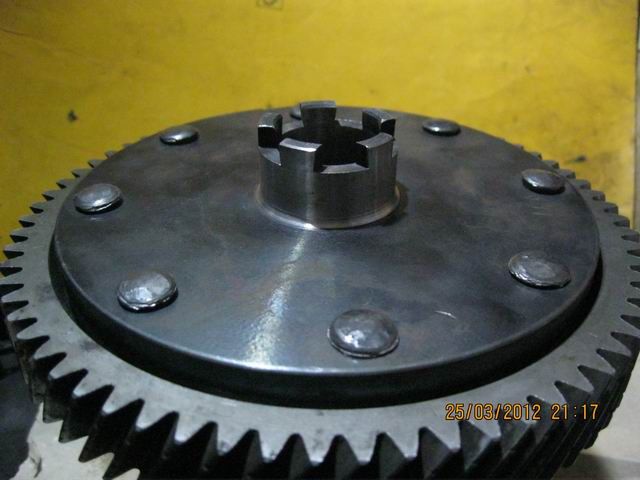

После этого автор решил модернизировать систему, были нарезаны три зуба на корпусе дифференциала и фланце. Фланец же был проточен под сальник. Вал был укорочен и обточен. благодаря тому, что зубов 3 на фланце, то их легко обрабатывать так, чтобы края пересекались в центре, и их не будет выворачивать и разгибать, то есть конструкция получится более прочной:

Вездеход  «Кузовок»Вездеход  «Кузовок»Вездеход  «Кузовок»Вездеход  «Кузовок»Вездеход  «Кузовок»Вездеход  «Кузовок»Вездеход  «Кузовок»Вездеход  «Кузовок»
Был установлен генератор 14В 65А:Вездеход  «Кузовок»

Начались работы по обшивке вездехода:

Вездеход  «Кузовок»

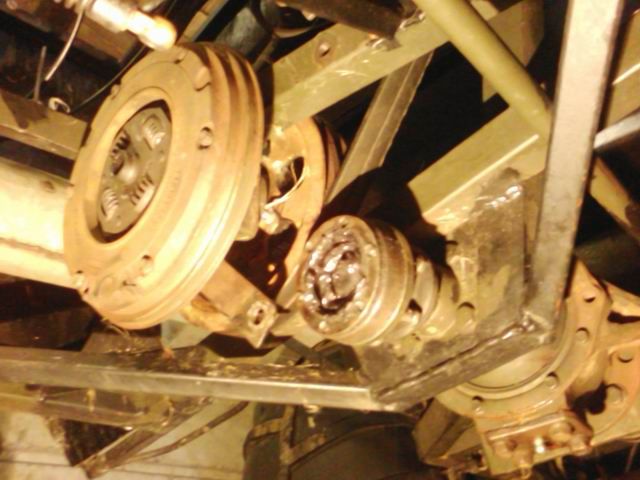

Более подробно о конструкции межосевой блокировки:

Вездеход  «Кузовок»Вездеход  «Кузовок»Вездеход  «Кузовок»

Вездеход активно эксплуатируется. даже с сильным перегрузом до 620 килограмм, вездеход исправно тащит вес и преодолевает преграды.

Вездеход  «Кузовок»Вездеход  «Кузовок»Вездеход  «Кузовок»Вездеход  «Кузовок»

Видео испытаний вездехода:

Фотографии вездехода:

Вездеход  «Кузовок»Вездеход  «Кузовок»Вездеход  «Кузовок»Вездеход  «Кузовок»Вездеход  «Кузовок»Вездеход  «Кузовок»Вездеход  «Кузовок»Вездеход  «Кузовок»Вездеход  «Кузовок»Вездеход  «Кузовок»Вездеход  «Кузовок»Вездеход  «Кузовок»
Автор вездехода с ником "Вован Я" на сайте луноходов.нет из города Столин Беларусь.
Источник Вездеход  «Кузовок» Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Вездеход 6х6 полноуправляемый КОНТРОЛЬ


Михаил из Перми со своим другом Александром разработали необычную модель трехосного вездехода с громкоговорящим названием "КОНТРОЛЬ". Вообще идею строительства вездехода предложил его друг Александр, но Михаил занимался основными изменениями конструкции, их модернизацией и тоже вложил немало сил в эту машину. Концепция вездехода довольна необычно, по задумке авторов вездеход будет не обычным болотоходом, а иметь множество вариантов компоновки и типов приводов, и все это должно происходить с минимальными переделками в конструкции. При строительстве рассматривался в первую очередь бортоповоротный вариант или передние колеса управляемые, а на задние оси поставить гусеницы. Вездеход имеет заднее размещение двигателя. две ведущих оси: первая и третья.

Чего хотелось достичь:
1. Вездеход должен уметь плавать, а следовательно иметь корпус лодочного типа. Длинна 3400-3600 мм. ширина 1600-1800 мм
2. Способность перевозить грузы 500-600 кг.
3. Вмешать в себя до 6-ти человек.
4. Иметь высокую скорость передвижения ( 70 по грунтовому покрытию).
5. Обладать прекрасной проходимостью, дабы с легкостью добираться на охоту\рыбалку.
7. Использовать в аппарате только полностью заводские узлы и агрегаты.( Никаких варенных шрусов приводов и самодельных карданов, деталь сломалась, купил новую поставил через 4 часа снова в строю.
9. Он должен быть легким не более тонны.
10. Уложиться в бюджет около 250 т. р.

Материалы, которые были задействованы для строительства вездехода:
1) Листы от уазовской рессоры.
2) Шины Треллеберг Т411 29х12.5х15
3) Двигатель от лады калины 1.4( пробег около 5000 километров)
4) Автоматическая коробка переключения передач 3-х скоростная опель рекорд.1992г
5) Рулевая колонка нива 2121
6) Уазовские военные мосты.
7) Для сварки рамы будет использована труба 20х40, которая будет по итогу обшита листовым алюминием. Те база типа НИВЫ 2200 мм.

Подробнее о этапах сборки вездехода с фотографиями и иллюстрациями.

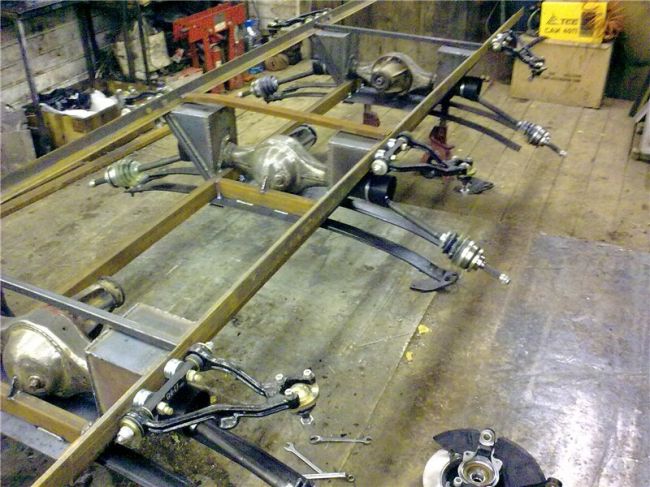

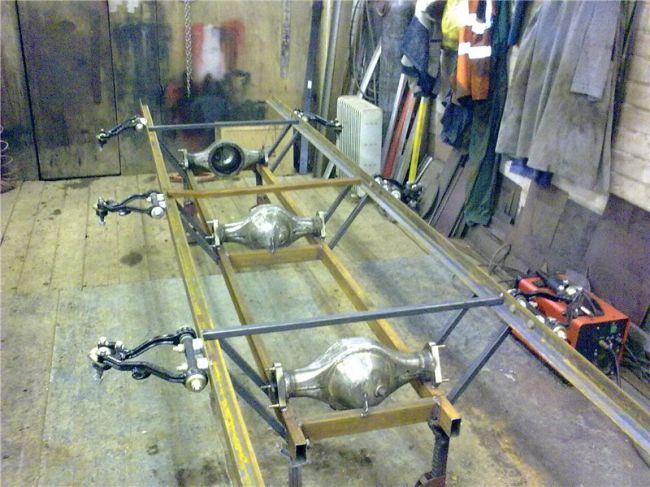

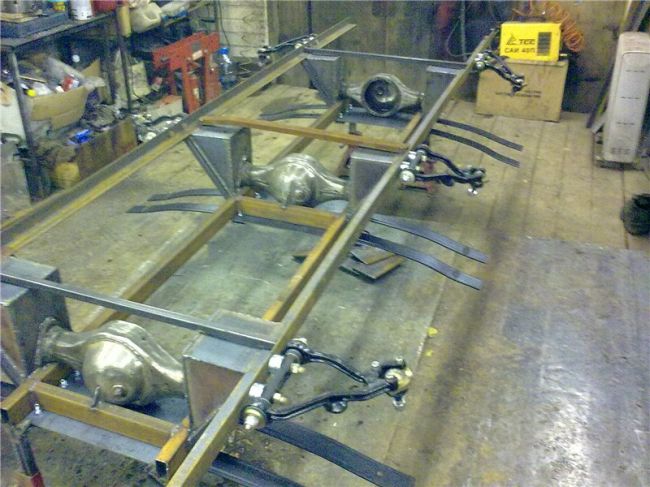

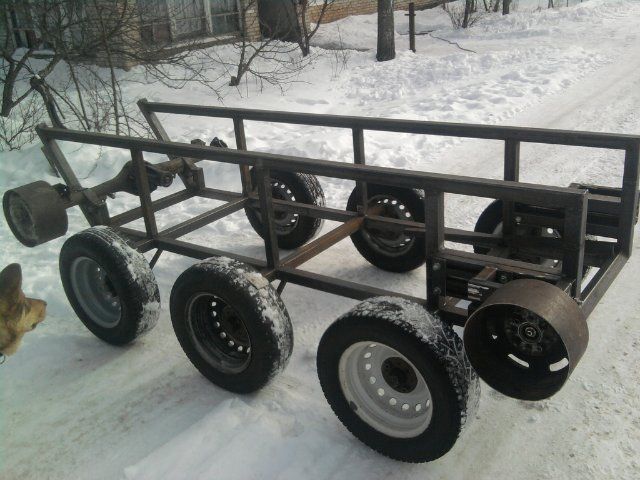

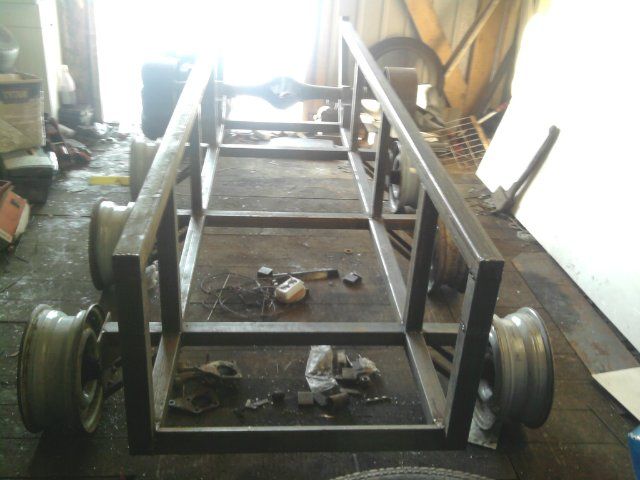

Для начала было решено заняться рамой будущего вездехода. Как видно из картинки она была выполнена самостоятельно:

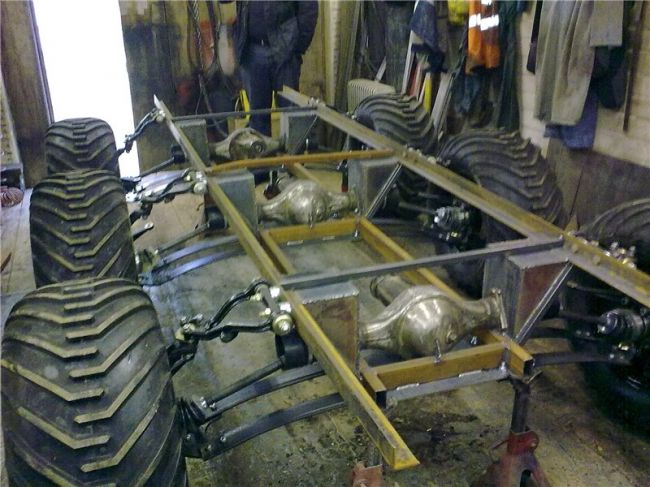

После монтажа мостов, приступили к установке дисков:

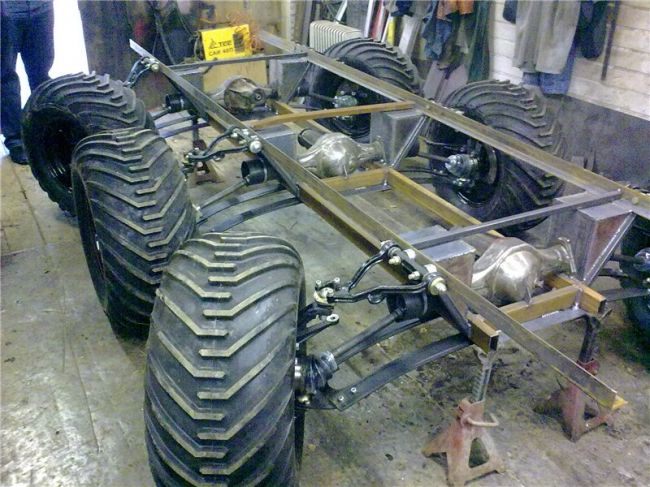

А тут идет примерка колес вездехода:

На фотографиях представленных ниже можно увидеть углы поворота колес:

Пока решили остановиться на поворачиваемых передней и задней осях.

Одно из замечаний автора, касалось того, что при управлении передними осями больше надобность в меж осевых дифференциалах, однако при использовании подобной схемы разница в пути между осями при повороте будет минимальная и вполне возможно обойтись без дифференциалов.
Вот схема траектории радиуса поворота всех шести колес:

Вездеход 6х6 полноуправляемый КОНТРОЛЬ
Ширина вездехода по колесам 2200 мм, причем сами колеса довольно небольшой ширины всего 317 мм.

Вот видео с наглядным примером работы механизмов поворота осей:

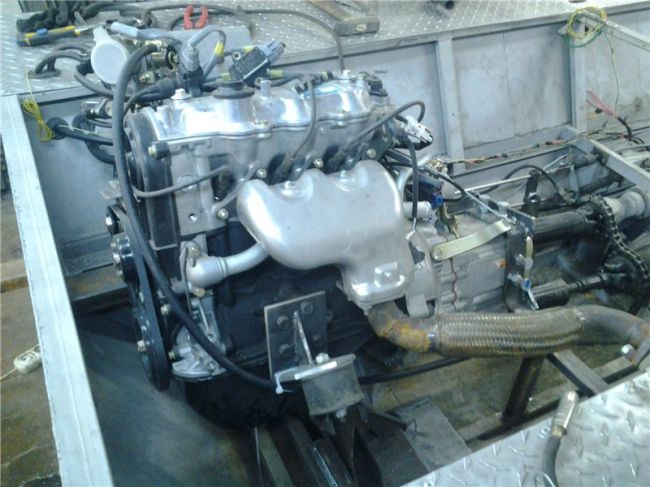

С установленным двигателем:
Вездеход 6х6 полноуправляемый КОНТРОЛЬ
Для того, чтобы напрямую увидеть разницу в проскальзывании колес, перед выкатом были поставлены метки. По итогу испытаний было выявлено, что при полном выворачивании разница между передними и задними наружной части колес составляет пол оборота колеса.

После проверки маневренности , авторы приступили к установке рулевого управления. На фотографии снизу можно увидеть опору рулевого вала, использовался шатун от классики:

Вездеход 6х6 полноуправляемый КОНТРОЛЬ
были подрезаны рессоры примерно по 3-4 сантиметра. На концах листа были сделаны отвертия для крепления пластин под шаровую, рессоры были просверлены без проблем:
Вездеход 6х6 полноуправляемый КОНТРОЛЬ
была сделана опора, которая усиленна дополнительной, чтобы изгиб в середине трубы был не более 1-2 мм. По сути это выбирается люфт в опоре. Вездеход 6х6 полноуправляемый КОНТРОЛЬ
Установили сцепление, кулису с алгоритмов включения как на классике:
Вездеход 6х6 полноуправляемый КОНТРОЛЬ
Касательно мостов, в отличии от нивы тут использованы 2 правые гранаты,соответственно между шаровыми расстояние больше из-за разницы в длине гранат. Для начала были примонтированы верхние рычаги, а расстояние между ними измерено по ниве, плюс корректировка на длину гранат. А уже затем на рычаг был повешен кулак. Был выставлен по уровню в вертикаль и прикладывали каждую рессору. Потом был выверен развал и производился подгон деталей.

Затем было выставлен педальный узел и рулевое управление.

Вездеход 6х6 полноуправляемый КОНТРОЛЬ

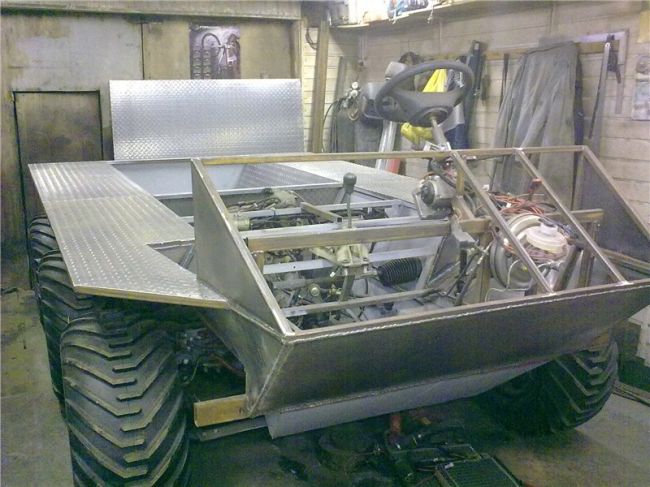

После окончательной установки и подгонки рулевого управления, ребята приступили к обшивке вездехода:
Вездеход 6х6 полноуправляемый КОНТРОЛЬВездеход 6х6 полноуправляемый КОНТРОЛЬ
Задняя часть салона:
Вездеход 6х6 полноуправляемый КОНТРОЛЬ
Вид спереди:
Вездеход 6х6 полноуправляемый КОНТРОЛЬ
Работы с алюминием практически завершены:
Вездеход 6х6 полноуправляемый КОНТРОЛЬ

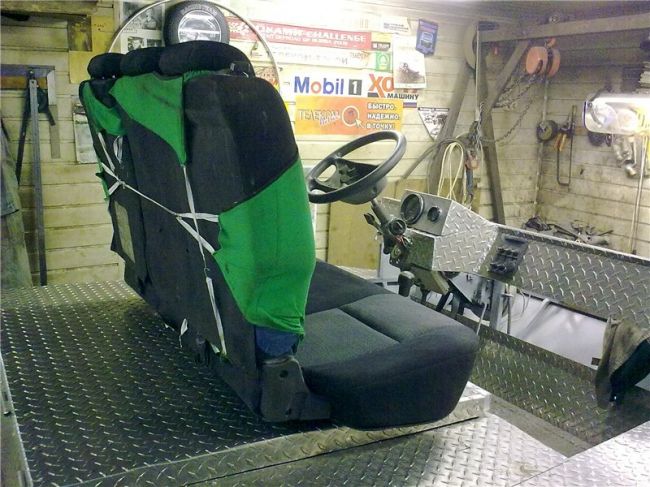

Супер приборная панель!
Вездеход 6х6 полноуправляемый КОНТРОЛЬ
Поставили сиденья:
Вездеход 6х6 полноуправляемый КОНТРОЛЬВездеход 6х6 полноуправляемый КОНТРОЛЬ
Один из первых полевых выездов, работы по корпусу еще не завершены:


Сделали впрыск, подвели кулисы, сцепление и тормоза:
Вездеход 6х6 полноуправляемый КОНТРОЛЬВездеход 6х6 полноуправляемый КОНТРОЛЬВездеход 6х6 полноуправляемый КОНТРОЛЬВездеход 6х6 полноуправляемый КОНТРОЛЬ
Затем авторы занялись изготовлением гусениц для вездехода на два задних моста:
Вездеход 6х6 полноуправляемый КОНТРОЛЬВездеход 6х6 полноуправляемый КОНТРОЛЬ

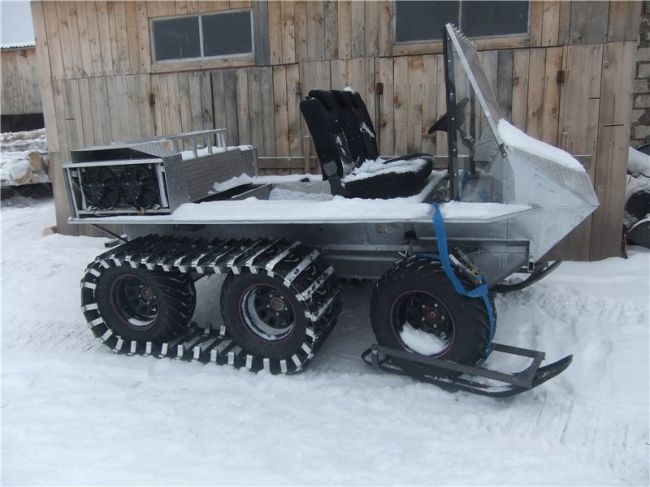

Готовый вид вездехода на гусеницах:
Вездеход 6х6 полноуправляемый КОНТРОЛЬ
Крупным планом:
Вездеход 6х6 полноуправляемый КОНТРОЛЬ
Авторы этой машины Андрей с ником Санха и Михаил "mishanya68".
Источник Вездеход 6х6 полноуправляемый КОНТРОЛЬ Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Самодельный вездеход на шинах низкого давления (41 фото+видео испытаний)

Вездеход самоделка на шинах низкого давления, с полным приводом и рамой переломного типа.

Представляем Вашему вниманию, самодельный колёсный вездеход «переломку». Этот вездеход способен не только ездить по бездорожью, но и отлично преодолевать водные преграды. Плавучесть обеспечивается за счет пневматических колёс и герметичного кузова. Техника способна помимо водителя перевозить пол тонны груза.

Материалы использованные для постройки вездехода:

  • ДВС — Tiger-390Е мощностью 13 л.с.
  • КПП 5 ступ. от автомобиля Golf-2.
  • Сцепление и ШРУСы так же от Golf.
  • Мосты от ВАЗ классика.
  • Профильные трубы.
  • Листовой металл.

Рассмотрим более подробно этапы постройки и главные узлы вездехода.

Рама вездехода сварена из профильной трубы. На раму установлен двигатель Tiger-390Е четырехтактный одноцилиндровый.

Мосты от ВАЗ «классика».

Доработки переднего моста вездехода.

А вот запчасти использованные для блокировки дифференциала:

На двигатель, установили карбюратор К65С, после чего обороты двигателя возросли до 5 тысяч. Карбюратор довольно просто регулируется, и работает отлично.

Затем автор приступил к изготовлению колес ободрышей. Б/у колеса от грузовой техники были ободраны, при этом посадочное не тронуто и проволока не доставалась. Как видно протектор нарезается елкой с ребордой.

Резина подрезается до следующего клыка, чтобы иметь возможность зацепиться дальше. Подрез в месте, где внутренний корд.

Изготовлены диски.



Ниже представлена схема по которой делались диски с основными размерами:

Для изготовления дисков была использована бочка 50 см толщиной в 1.5 мм, конца 45 градусов толщиной 2 мм, а за основу взят диск от классического ваза 13 дюймов. Крепится диск на стандартные 6 гаек м6. Так же имеются два запорных кольца.
Вес диска в сборе составляет 22 килограмма.

Камера весит 15 кг, ободранная покрышка от ви-3 однопучковая с четырьмя слоями, ширина грунтозацепов примерно 3 сантиметра, весит 36 кг. Колесо в сборе весит около 73 кг.

Запорное кольцо.

Самодельный вулканизатор.

Сделан глушитель. Длинна глушителя составляет 400 мм, диаметр 11 сантиметров, для придания жесткости последнюю банку автор сделал эллипсом. первая же и вторая банка сделаны толстостенными.

Крепление оси к раме.

Рулевое.

Задняя полурама.

Установлен генератор 14В 65А.

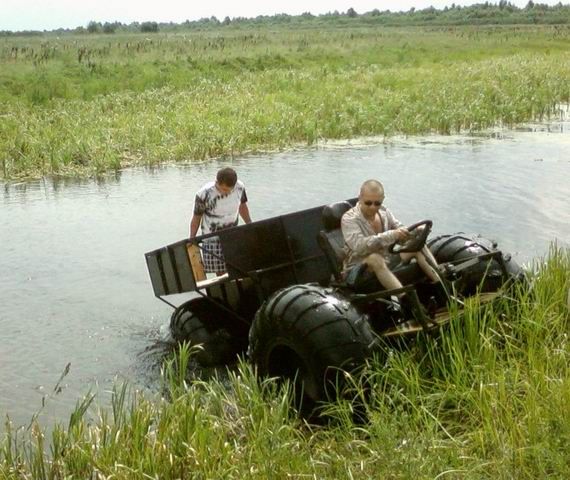

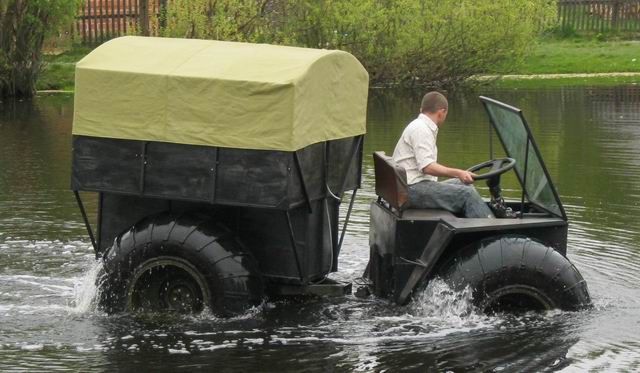

Самодельный вездеход удачно прошёл испытания не только на суше, но и на воде. Двигатель справляется и мощности хватает. На воде вездеход себя чувствует отлично. На первой и второй передачах легко проходятся любые препятствия. Максимальная скорость вездехода на пятой передаче по ровной поверхности равна 35 км/ч.

Видео автора самоделки: испытания вездехода на суше и воде.

Автор самоделки: Владимир. Беларусь.

Самодельные колеса - вездеходы

Не секрет, что к некоторым деревням без проблем добраться можно лишь летом. Осенью, зимой или весной возникают большие сложности – то болото, то снежные заносы, только современный полноприводный автомобиль справляется с поставленными задачами. Но это очень дорогое удовольствие, большинству жителей глубинки не по карману. Расскажем, как переделать старую резину и сделать из обыкновенного Жигуленка настоящий вездеход.
Самодельные колеса  вездеходы

Что необходимо подготовить


Для фиксации элементов необходимы метизы М6 соответствующей дины. Зацепы делаются из ремня профиля «D» (верхняя ширина 32 мм, нижняя 19,2 мм). Ремень на куски рубится топором, для точности дины кусков удар делается кувалдой. Отверстия просверливаются обыкновенной дрелью и сверлом по металлу, гайки легче закручивать шуруповертом. Флиппер делается из старых камер, приклеивается к покрышкам резиновым клеем. Для отрезания болтиков требуется болгарка с абразивным диском.
Самодельные колеса  вездеходы

Процесс изготовления


Топором на ровной доске нарубите заготовки ремня. Длина примерно 15 см, конкретные значения зависят от ширины покрышки и угла наклона отрезков. Лезвие топора располагайте под углом 45 градусов к оси ремня. Количество зависит от расстояния между отдельными элементами, в среднем оно должно составлять 20 см.
Самодельные колеса  вездеходы
Для того чтобы все отрезки были одинаковой длины, сделайте на доске метку и используйте ее как шаблон. Топор установите в нужном месте и ударом кувалды по обуху отрубите кусок ремня. Просверлите отверстия в ремне и покрышке, располагайте их на расстоянии примерно 1 см от торцов и по оси симметрии.
Самодельные колеса  вездеходы
Вначале высверлите отверстия на всех кусках ремня, а затем используйте каждый как шаблон для высверливания отверстий в покрышке. Каждый элемент «елочки» прикручивайте отдельно сразу после подготовки отверстий. Расстояние между кусочками ремня можно устанавливать на глаз или приспособить под шаблон любую доску соответствующей ширины.
Самодельные колеса  вездеходы
По описанному алгоритму установите «елочку» по всему колесу. Подготовьте две покрышки на задние колеса. Старую камеру разрежьте по радиусу. Надо сделать подобие флиппера – это специальная лента, защищающая камеру от повреждения шляпками болтиков, которые держат по периметру покрышки куски ремня. Намажьте внутреннюю сторону покрышки резиновым клеем.
Самодельные колеса  вездеходы
Аккуратно вставьте флиппер, разровняйте его. Оставьте на сутки для застывания клея. Болгаркой отрежьте выступающие части болтиков по окружности колес.
Самодельные колеса  вездеходы
Соберите колеса и установите их на автомобиль. Проведите тест-драйв. Вы будете удивлены результатами, по проходимости такой жигуленок намного превосходит самые современные джипы.
Самодельные колеса  вездеходы

Заключение


На такой резине нельзя ездить по дорогам с твердым покрытием, скорость движения не должна превышать 50 км/ч. Надо помнить, что прочность фиксации не отвечает требованиям к скоростной резине, такие покрышки можно применять только кратковременно для проезда плохих участков дороги.

Смотрите испытания на грязи в видео


Полные испытания всех проходных свойства данных колес на заднеприводном автомобиле обязательно смотрите в видеоролике.

Самодельные бортоповоротные вездеходы - Фото

Вездеход 8 на 8 с бортовым поворотом на балансирной подвеске. Автор решил сделать средне моторную компоновку, при которой от передне приводной коробки передач крутящий момент передается на первую и

Читать далее

Еще один легкий вездеход с бортовым поворотом. Он был построен прежде всего для передвижений по лесу для охоты, собирания ягод, грибов и тому подобного. В общем довольно простой вариант вездехода для

Читать далее

У автора этого вездехода была задумка построить небольшой компактный вездеход, который был бы не дорог в постройке и легко умещался в прицепе для перевозки. В итоге автор пришел к тому, что

Читать далее

Материалы и механизмы использованные при строительстве этого вездехода: 1) Двигатель внутреннего сгорания Лифан 190 мощностью 15 л.с. 2) Ремни А1120 3) редукторы Салют 5 в количестве пары штук 4) От

Читать далее Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Постройка данного вездехода заняла всего четыре месяца. Автор желал получить небольшой, маневренный, а главное довольно функциональный пневматический вездеход, который к тому же должен уметь плавать.

Читать далее

Автор данного вездехода серьезно занимается строительством подобных машин и имеет большой опыт. Поэтому продав свой предыдущий вездеход, он решил заняться строительством чего-то более необычного и

Читать далее

Это вариант вездехода, в котором прежде всего преследовались цели проходимости. Автор сразу обозначил для себя приоритеты. Это должна быть надежная машина, которой не страшны любые препятствия. В

Читать далее

Машина получила свое название в честь главного охранника предприятия автора, Громом зовут кавказскую овчарку, которая работает там уже 12 лет. Автор рассчитывает, что этот вездеход прослужит ему не

Читать далее

Гусеничный вездеход «Везделаз»

Добрый день, гости Самоделкина! Сегодня мы рассмотрим путь пройденный Александром Куприяновым из Малой Вишеры при строительстве своего гусеничного вездехода "Везделаз". "Везделаз" уже лазает везде и его прекрасный вид мы можем наблюдать на фото.
Гусеничный вездеход «Везделаз»
Вид спереди.
Гусеничный вездеход «Везделаз»
Вид справа.
Гусеничный вездеход «Везделаз»
Вид сзади.
Гусеничный вездеход «Везделаз»

Компоновка вездехода следующая:
1) Двигатель внутреннего сгорания от ВАЗ-2106.
2) Коробка перемены передач КПП от ВАЗ классика.
3) Раздаточная коробка от ВАЗ-2121 "НИВА".
4) Задний мост от ВАЗ классика использован для поворотов с помощью торможения дисковыми тормозами.
5) Привод передний с помощью ведущего колеса (звездочка).
6) Подвеска отсутствует для упрощения конструкции. Оси поддерживающих катков приварены жестко к корпусу(лодке) вездехода.
7) Гусеница натягивается с помощью ленивца.

Основная рама сделана из профильной трубы 50х50х2 мм.

Гусеничный вездеход «Везделаз»
Установка заднего моста от классики.
Гусеничный вездеход «Везделаз»

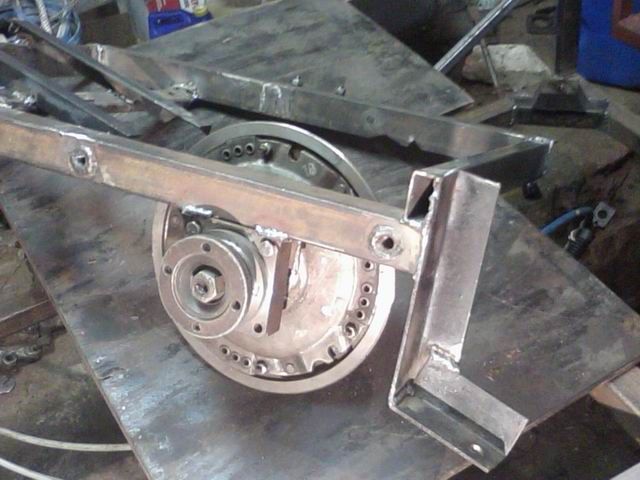

Оси поддерживающих катков приварены.
Гусеничный вездеход «Везделаз»
Оси усилены раскосами.
Гусеничный вездеход «Везделаз»
Усиливающие косынки сварены.
Гусеничный вездеход «Везделаз»
Поперечины сварены.
Гусеничный вездеход «Везделаз»
Диски поддерживающих катков одеты.
Гусеничный вездеход «Везделаз»
Обулся и выехал.
Гусеничный вездеход «Везделаз»
Механизм натяжения гусениц приварен.
Гусеничный вездеход «Везделаз»
Собака не поймет, что за конструкция дорогу перегородила.
Гусеничный вездеход «Везделаз»
Схема крепления и усиления осей поддерживающих катков.
Гусеничный вездеход «Везделаз»

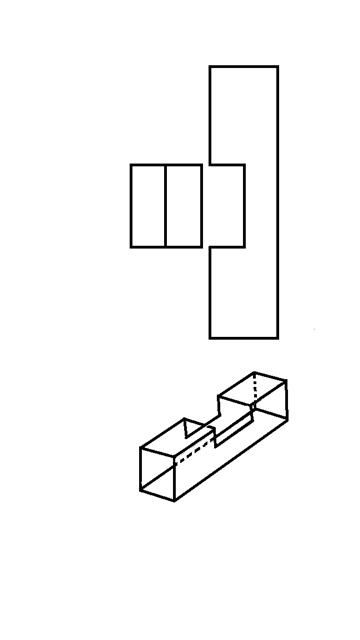

Способ крепления поперечных балок.
Гусеничный вездеход «Везделаз»

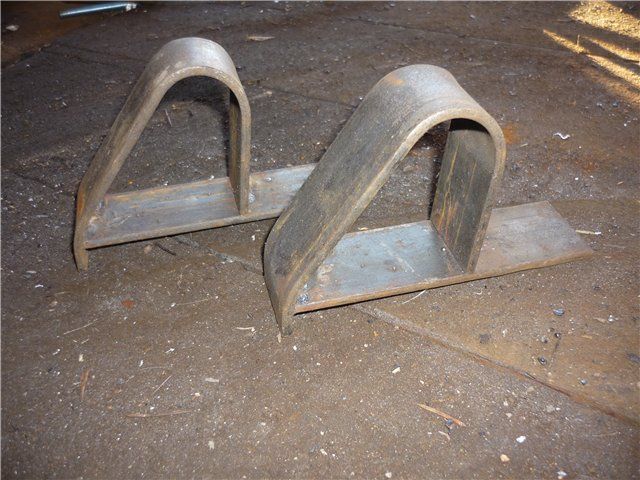

"Клыки" или направляющие пластины прикручиваются внутри гусеницы и предотвращают сход гусеницы во время езды и поворотов.
Гусеничный вездеход «Везделаз»
Так они выглядят на вездеходе.
Гусеничный вездеход «Везделаз»
Высота клыка 70 мм + 13 мм толщина ленты и + 4 мм пластина и того высота составляет 87 мм резина стоит 175 70 R 13, ширина гусеницы 450 мм.
Гусеничный вездеход «Везделаз»

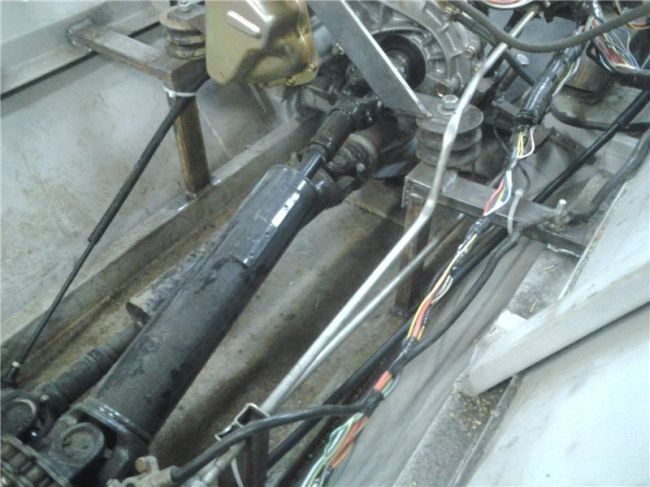

Соединение коробки от классики и раздаточной коробки от "Нивы".
Гусеничный вездеход «Везделаз»
Педали управления вездеходом, муфта,газ,рычаг переключения передач посредине и рычаги поворота.
Гусеничный вездеход «Везделаз»
Радиатор и система охлаждения двигателя.
Гусеничный вездеход «Везделаз»
Механизм натяжения гусениц. Ось ленивца.
Гусеничный вездеход «Везделаз»
Аккумулятор, топливный бак и коробка перемены передач от ВАЗ.
Гусеничный вездеход «Везделаз»
Суппорт.
Гусеничный вездеход «Везделаз»
Дисковые тормоза на заднем мосту от классики.
Гусеничный вездеход «Везделаз»
Компоновка .
Гусеничный вездеход «Везделаз»
Перед первым выездом.
Гусеничный вездеход «Везделаз»
Первый выезд. Шумахер отдыхает, а Александр гоняет.

Обкатка танком.

Все габариты вездехода.

Гусеничный вездеход «Везделаз»
Преодоление водных преград.


Все видео о вездеходе "Везделаз" здесь.

Молодец Александр Куприянов, он не останавливается на достигнутом и продолжает улучшать свой вездеход. Об этом написано на сайте "Луноходов.Нет"


Источник Гусеничный вездеход «Везделаз» Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
