Легкая, но при этом прочная односкатная теплица подойдет для участков, где невозможно выделить много места для строительства парника. Монтаж производится у южной стены постройки, благодаря чему рассада получит необходимое количество солнечного света. С практической точки зрения, эксплуатации 1-скатной конструкции не требует существенных затрат времени и сил. Для того чтобы в полной мере насладиться преимуществами парника, необходимо его правильно выбрать.

Создаем односкатные теплицы из поликарбоната своими руками

Для начала необходимо запомнить, что классическая односкатная теплица представлена в двух разновидностях. Для сезонного использования подойдет вариант, покрытый поликарбонатной пленкой.

Если планируется пользоваться теплицей круглогодично, то в этом случае выбор делается в пользу застекленного варианта. Немаловажную роль при выборе типа главной опоры играет габариты конструкции.

К примеру, минималистический вариант допускает использование стенку дачного дома. В том случае, когда каркас более габаритный, применяется дополнительная опорная стойка. Речь может идти об отдельно стоящей возвышенности или хозяйственной постройке.

С целью упрощения процесса строительства 1-скатных теплиц, садоводы со стажем разработали некоторые рекомендации:

  • Опорная стена должна быть максимально вертикальной;
  • Необходимо провести облицовку грунта, расположенного близ опорной стены, влагостойким кирпичом;
  • Если кирпич найти не удалось, то разрешается использовать древесину;
  • Большой прочностью обладает опорная стена, выполненная из кирпича или ЖБ;
  • Если конструкцию планируется использовать круглогодично, то необходимо выполнить подвод трубы от дачного домика, через которую будет поступать отопление.

Степень эффективности использования 1-скатных теплиц во многом зависит от технически правильного чертежа. Здесь не требуются серьезные знания в области инженерно-строительного дела. Задача дачника – продумать, где и как будут размещены система освещения и отопления. Не лишним будет обратить внимание на характеристики опорной стены.

Монтируем освещение в теплице двухскатной и односкатной

Как уже говорилось раньше, монтаж парника правильно разместить  только вдоль южной стены. К сожалению, но далеко не на каждом приусадебном участке именно там расположено самое солнечное место.

В качестве дополнительного  освещения теплицы  по истечению светового дня  используется  искусственное освещение

В качестве дополнительного  освещения теплицы  по истечению светового дня  используется  искусственное освещение

В результате необходимо искать способ, как обеспечить рассаду минимально необходимым количеством солнечного света. Выйти из сложившейся ситуации помогут всевозможные лампы дневного света.

Перед тем как их поставить, следует внимательно изучить характеристик арочных и поперечных креплений. Желательно, чтобы все точки крепления снабжались не менее 2-3 крепежами.

Если данное требование соблюдается, можно преступить к установке системы искусственного освещения:

  • Если солнце скрывается за горизонтом достаточно поздно, то можно построить около парника направленный источник света;
  • В зимний период, когда продолжительность светового дня незначительна, в небольшом парнике монтируется система освещения в северной части постройки;
  • В том случае, когда размеры постройки значительны, необходимо установить систему искусственного освещения в не менее чем 4-5 точках.

Вне зависимости от степени дефицита солнечного света, садоводу требуется провести установку дополнительных источников люкс. Таковых необходимо от 1 до 5. К примеру, если светило находится на небосводе большую часть дня, можно обойтись переносным источником света. Сложнее обстоит дело, когда нехватка солнечного света отмечается на протяжении всего дня. Решить проблему поможет установленный своими руками стационарный источник света.

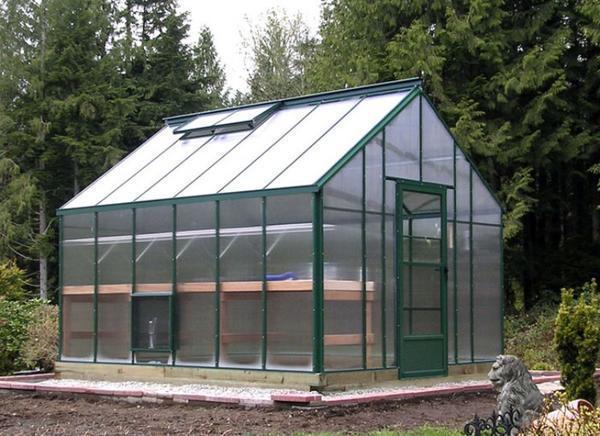

Разновидности теплиц двухскатных

Немаловажную роль при строительстве парника играют его физические параметры. В зависимости от варианта установки, таковые делятся на углубленные и наземные. Первый вариант подойдет для участков, где нет расположенных близко к поверхности грунтовых вод. В том случае, если наблюдается обратное, необходимо сделать выбор в пользу профильной наземной теплиц «Митлайдер».

Удобна двускатная теплица тем, что можно задать ей любую высоту конька

Удобна двускатная теплица тем, что можно задать ей любую высоту конька

Для ее строительства потребуется выкопать котлован, размеры которого прямо пропорциональны габаритам парника.

Не допустить распространенных ошибок помогу приведенные ниже рекомендации:

  • После завершения копки котлована нужно произвести монтаж наземных конструкций;
  • Ввиду того, что углубленные конструкции применяются круглогодично, сто заблаговременно продумать технологию проведения системы отопления;
  • Если зимняя теплица будет иметь множество стеллажей для рассады, то в котловане монтируется своими руками несколько опорных стенок.

На этапе проектирования садовод учитывает характер будущей постройки. В том случае, когда парник планируется использовать круглогодично, обязательно создается котлован. Его глубина и  ширина зависит от площади каркаса строения. Обойтись только фундаментом можно в том случае, когда речь идет о сезонной теплице, установленной в зоне с пониженным уровнем грунтовых вод.

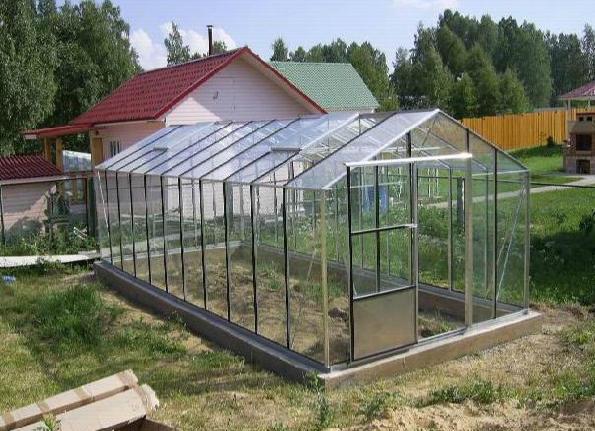

Ставим окна и двери в двухскатной теплице из поликарбоната

Новички должны помнить, что больше всего сложностей возникает на этапе формирования входной группы и форточек. Если в случае с прямоугольной односкатной теплицей из поликарбоната все просто, то 2-скатный вариант требует гораздо больше времени.

Теплицы с двускатной крышей своей конструкцией напоминают будто бы 2 односкатные, соединенные в одно целое своими задними стенками

Теплицы с двускатной крышей своей конструкцией напоминают будто бы 2 односкатные, соединенные в одно целое своими задними стенками

Для начала производится предварительный чертеж, учитывающий потребность в окнах. Разместить их нужно таким образом, чтобы поступающий свет равномерно распространялся внутри строения.

При этом нужно помнить об одном, но весьма существенном «но». Устанавливаемые окна не должны нарушать прочность крыши.

Избежать проблем помогу некоторые из приведенных ниже рекомендаций:

  • Для того чтобы двускатная конструкция прослужила дольше, необходимо подумать о системе принудительной вентиляции для больших площадей;
  • Немаловажную роль в определение места будущего окна играет угол наклона каждого ската крыши;
  • В стандартном варианте комплектации монтаж производится ровно посредине, а если угол больше или меньше – в одном из углов;
  • Двухскатные теплицы с идентичной геометрией верхней части допускают монтаж не более 2 оконных проемов, размещенных друг напротив друга.

Теплица двухскатная из поликарбоната своими руками (видео)

Односкатные и 2-сктаные конструкции для приусадебного участка позволяют даже на ограниченной площади комфортно разместить сельскохозяйственные и декоративные культуры. Вне зависимости от количества свободного места, установка производится вдоль опорной стены с южной стороны. Если в течение дня наблюдается нехватка солнечного света, то лучше установить искусственный источник освещения.

Примеры односкатных теплиц (фото)

Односкатная теплица из поликарбоната: пристенная конструкция своими руками

Рано или поздно любому дачнику приходит на ум идея начать самостоятельно выращивать экологически чистые продукты. Лучшим решением для этого будет односкатная теплица из поликарбоната. В закрытом грунте удается получать более щедрые урожаи, тут можно выращивать рассаду и культивировать более теплолюбивые растения.

Преимущества односкатных поликарбонатных теплиц

Вариант односкатного сооружения большинство выбирает неслучайно. Конструкция такой теплицы из поликарбоната проста, будучи пристроенной к стене дома она занимает меньше места. Поскольку кирпичная или деревянная стена возьмет на себя функцию самой высокой стороны, удастся сэкономить на материалах.

Добавим сюда такие преимущества, как:

  • снижение затрат на обогрев – южная стена дома холодит меньше;
  • надежность – являясь, по сути, пристройкой теплица будет опираться на капитальное сооружение, получая дополнительную защиту от ветра.
односкатная_теплица_каркас_из_дереваФорма односкатной теплицы позволяет построить её как пристройку дома

Все же небольшая площадь, скорее, недостаток, но для начинающих садоводов такой вариант предпочтительнее. Даже если в будущем хозяева возведут более крупное сооружение, миниатюрная односкатная теплица не будет простаивать. Внутри помещения на полках садоводы со стажем устанавливают стеллажи и хранят всевозможную рассаду – огуречную, помидорную и т. д.

Хотя существует несколько видов поликарбоната, наиболее подходящим для данного случая является сотовый поликарбонат. Этот материал обладает такими полезными свойствами:

  • прочность – обшитые им стены смогут противостоять серьезным ветровым нагрузкам;
  • легкость – мощного фундамента под строение не понадобится, да и строительство пойдет быстрее;
  • прозрачность – материал хорошо пропускает солнечные лучи, но удерживает тепло;
  • долговечность – при правильном монтаже теплица из сотового поликарбоната прослужит около 10 лет.

Видео «Как сделать теплицу своими руками»

Из этого видео вы узнаете, как самостоятельно построить качественную теплицу на своем участке.

Подготовка к строительству

Закладка фундамента, монтаж каркаса, обшивка стен – все это виды работ, с которыми справится даже новичок. Теплицу с односкатной крышей проще строить, чем двускатную: не придется уделять много внимания прямоте и вертикальности стен, не возникнут трудности со стыковкой двух скатов.

От начинающего строителя понадобится соблюдение лишь одного важного условия – правильно выбрать местоположение будущей постройки.

Выбор места и замеры

Как мы упоминали ранее, своим скатом теплица должна быть ориентирована на юг, поэтому примыкать к какому-либо капитальному сооружению (дому или забору) она должна строго с южной стороны. Впрочем, если с «розой ветров» на вашем участке будет совсем худо, можно обойтись и восточной.

схема_постройки_односкатной_теплицыПеред постройкой односкатной теплицы следует точно произвести расчёты, чтобы получить в итоге качественное строение

Еще одно важное условие – максимальная освещенность. Поблизости от будущей постройки не должно быть ветвистых деревьев и даже высоких кустов. Чем меньше растительности, тем больше солнечного света получат ваши растения.

Если вы хотите обойтись летним сооружением, в качестве фундамента рекомендуем использовать брус, обязательно пропитанный антисептиками, сечением 10х10 или 15х15 см. Для зимнего варианта постройки фундамент придется делать основательнее, чтобы уберечь растения от промерзающего грунта.

фундамент_из_брусаБрус из фундамента является оптимальным выбором, если вы собираетесь использовать теплицу в летнее время

Габариты односкатной теплицы подбирают под потребности и финансы:

  1. Длина ограничивается стеной, к которой постройка будет примыкать.
  2. Ширина задается количеством грядок и пространством между ними, необходимым для ухода и сбора урожая. Чаще всего она варьируется от 2 до 4 м (на две грядки отводят по 80 см и метровому проходу).
  3. Высота теплицы также ограничена высотой «несущей» стены. Помещение не стоит делать слишком низким, чтобы не затруднять работу садовода. Противоположная стене сторона будет заведомо ниже, рекомендуется придерживаться соотношения 180–160 или 250–210 см.

Далее приступаем непосредственно к самому строительству.

односкатная_теплица_габаритыОдноскатная теплица может иметь разные габариты, всё зависит от целей, для которых вы собираетесь её использовать

Поэтапный монтаж

Вся работа сводится к нескольким этапам:

  • подготавливается участок и закладывается фундамент;
  • монтируется каркас из подходящих материалов;
  • каркас обшивается листами поликарбоната.

Рассмотрим эти пункты подробнее.

Работы по фундаменту

Участок разравнивается, по периметру согласно чертежу наносится разметка с помощью колышков и бечевки. Стройплощадка очищается от мусора, убирается лишняя растительность, трава и т. д.

Предположим, мы возводим легкую летнюю теплицу. В таком случае действия по закладке фундамента следующие:

  1. По периметру площадки выкапывается траншея шириной в ширину используемого бруса и глубиной в половину бруса плюс 10 см на песчаную подушку.укладка_фундамента_для_теплицыТерритория. на которой будет укладываться фундамент, должна быть ровной
  2. Траншею выравнивают, затем заполняют песком (можно гравием) и тщательно утрамбовывают.
  3. Из бруса сооружают раму, совпадающую по длине и ширине с траншеей. Все деревянные детали обрабатываются антисептиком.
  4. Покрываем дно траншеи полиэтиленовой пленкой, укладываем сверху раму и оборачиваем ее пленкой. Надежно выравниваем раму в яме, подкладывая грунт или бруски, крепим пленку.
  5. Рекомендуется просверлив в брусе отверстия зафиксировать раму в траншее металлическими штырями.

Более основательное сооружение потребует закладки ленточного мелкозаглубленного фундамента.

Строительство каркаса

Материалом могут послужить:

  • профильный брус;
  • металлопрофиль;
  • трубы (алюминиевые или ПВХ).

При монтаже учитывают наличие дверных проемов, окон и форточек для вентиляции. Угол ската кровли – 30°.

каркас_теплицы_односкатнойВы можете использовать для каркаса односкатной теплицы дерево или металл

Высверливают отверстия для крепления задних профилей к стенке здания, затем крепят их. Далее настает черед горизонтальной направляющей. Крепятся горизонтальные стойки в направлении к опорам передней части.

Монтируются стропила.

Деревянные детали обрабатываются антисептиком, металлические красят белой масляной краской в несколько слоев.

Отделка поликарбонатом

Листы раскраивают с помощью ножа или лобзика согласно имеющемуся чертежу. Сверлят отверстия под термошайбы для поликарбоната с некоторым техническим зазором (2–3 мм). Торцы герметизируют, затем крепят к каркасу саморезами и термошайбами. Листы соединяют внахлест. Направление монтажа – сверху вниз.

монтаж_поликарбоната_саморезами_шайбамиЛисты поликарбоната после формовки крепятся на каркас односкатной теплицы с помощью саморезов и термошайб

Построенную теплицу нужно обустроить. Для этого в нее проводят электричество, утепляют и организуют подогрев. Также можно предусмотреть полочки под рассаду.

Как построить своими руками односкатную пристенную теплицу: фото, видео и чертеж.

В большинстве случаев огородники устанавливают тепличные сооружения на приусадебном участке как отдельную постройку, лишь при наличии свободного места. При остром дефиците лишней площади выручает огородников односкатная пристенная теплица. Конструкция с пользой использует площадь участка.

Автоматическая теплица зимняя односкатная из поликарбоната по типу вегетарий:

Описание теплицы с односкатной крышей

Никаких принципиальных различий односкатной теплицы от обычной нет. Её также используют для выращивания различных сельскохозяйственных культур. Отличается теплица конструкцией и местоположением. Это своеобразная пристройка к жилому помещению, забору, гаражу либо примыкает одной стеной к возвышенности. Крыша в сечении напоминает прямоугольный треугольник.

Как разместить пристенную теплицу?

Оптимально установить пристенное сооружение к южной стене дома. В противном случае, культуры не получат необходимое количество солнечной энергии на протяжении дня. Теплица, находящаяся в тени, не успеет прогреться до необходимой температуры.

ВНИМАНИЕ: Не рекомендуется устанавливать пристенное укрытие к недостаточно прочным сооружениям. Поскольку создание определенной нагрузки на стену (некаменную и не кирпичную) может разрушить всю постройку. Не стоит располагать теплицу рядом с деревьями и высокими кустарниками. Их листва затенит постройку.

Подготовительные работы

Перед тем как начать строительство пристройки к помещению, следует провести подготовительные работы. Первым делом разрабатывают чертежи будущей односкатной теплицы. В чертеже указать размеры постройки — длину и высоту. Две эти величины не должны превышать габариты помещения, к которому будет пристроена теплица.

СПРАВКА: Рассчитывая высоту сооружения необходимо принимать во внимание особенности будущих выращиваемых в нем культурных растений. Высокие и вьющиеся растения нуждаются в большем пространстве.

Также нужно подготовить фундамент. Технология строительства фундамента:

  • По всей площади будущей пристройки вырыть траншею — глубина 40-50 см, ширина 25-30 см;
  • Используя доски, листы ДВП либо ДСП собрать опалубку;
  • В траншее разместить армирующую сетку, чтобы укрепить конструкцию;
  • Произвести установку опорных столбов;
  • Залить бетонный раствор;
  • Через 5-7 дней раствор станет твердым и можно начинать строительство теплицы.

Пристенная теплица своими руками: инструкция по сборке

Монтаж пристенной теплицы включает несколько этапов:

  • Создание каркаса. К стене дома осуществляют крепление внутренних труб каркаса. Каркасные трубы должны иметь сечение — 20×40 либо 40×40 мм. Трубы на стене закрепить используя кронштейны либо хомуты. Если материал стены позволяет, то сверлят отверстия в трубах и закрепляют при помощи дюбелей. Расстояние от свеса кровли до верхней точки пристенного сооружения должно быть не меньше 40 см. Иначе теплицу могут повредить нарастающие сосульки;
  • Производят установку поперечных горизонтальных труб, которые идут от стены к наружным опорам. Крепление осуществляют используя винтовые соединения, либо сварку;
  • В качестве наклонных стропил монтируют профильные трубы. Трубу с прямоугольным сечением устанавливают на ребро, для обеспечения большей жесткости конструкции. Угол наклона стропил может быть любым, но не меньше 30 º, для легкого схода снега. Стропильные трубы должны выходить за внешний край на 20-25 см;
  • Если ширина пристройки больше двух метров устанавливают дополнительно распорки, используя дешевую трубу (сечение 20×20 мм). После монтажа каркаса, покрасить все металлические конструкции, для защиты от коррозии;
  • Устройство кровли. Варианты для кровли — сотовый поликарбонат либо прочная пленка. Поликарбонат закрепляют на клей либо используя кровельные саморезы. Если размер поликарбонатных листов не закрывает всю площадь крыши, то в местах стыков применяют специальный соединительный профиль для сотового поликарбоната. При отсутствии соединительного профиля места стыков проклеивают при помощи гибкой кровельной гидроизоляции;
  • Формируют наружную длинную стенку. Технология аналогична устройству кровли;
  • Произвести установку боковых стенок;
  • В боковой стене устанавливают тепличную дверь. Можно использовать уже готовую дверную коробку.

Пример теплицы:

При отсутствии, её можно изготовить самостоятельно. Установить два столба, при заливке фундамента, и поперечную перекладину. Дверь оборудуют используя остатки поликарбоната. Для этой цели на прямоугольный каркас навешивают куски поликарбоната подходящих размеров, а к опорным столбам прикрепляют дверные петли. В более дешевом варианте навешивают полотно плотного поликарбоната, размеры которого больше входа на 40-50 см в ширину и в высоту. Запас необходим, чтобы плотно закрывался проём. По окончании строительных работ получившуюся конструкцию полностью герметизируют. Наличие даже небольших щелей, не позволит в теплице оставаться теплу и во время морозов культуры могут погибнуть. Чтобы заделать щели используют герметик на основе силикона.

ВНИМАНИЕ: При планировании установки пристенного сооружения необходимо знать, что внутри нее преобладает повышенная влажность. Этот факт может оказать негативное влияние на состояние стены, к которой прикреплена теплица. Рекомендуется в период жарких летних месяцев проводить её разбор, чтобы просушить стены. Разбирать каркас не стоит, нужно снять только стенки.

Пристенная теплица отличается простотой в монтаже. Основную нагрузку несёт прочная стена дома, поэтому допускается использование менее прочного каркаса. Также теплица дополнительно защищена от ветра, что способствует избежанию выхолаживания при ветреной погоде.

Вам помогла статья?

0 раз уже помогла

Пристенная теплица с односкатной крышей: секреты монтажа

Здравствуйте, наши уважаемые  друзья. Любители домашних закруток и свежих помидорчиков. Все мы любим  лето, за то разнообразие вкусностей, что можно найти на своем ухоженном  огородике.

Тут и  зелененькая петрушка, и пупыристый огурец, и задористый, сверкающий красными боками редис. Вот  только зимой все эти радости можно найти только в супермаркете, притом  по очень  даже колючим ценам. Грустно, да?

А между тем, вас вполне выручит пристенная теплица с односкатной крышей. Таковую в качестве  зимнего сада пристраивают  к своим квартирам  даже жители высоток, которым посчастливилось получить  жилье на первом  этаже.

О дачниках и говорить не приходится.  Но чем  же так притягательны подобные конструкции, и какие недостатки в себе скрывают? Обо всем  этом в нашем сегодняшнем обзоре.

  1. Виды престенных теплиц
  2. Торцевые
  3. Многоугольные
  4. Односкатные
  5. Полуарочные
  6. Преимущества и недостатки пристенных односкатных теплиц
  7. Экономия пространства
  8. Простота в изготовлении
  9. Защищенность
  10. Вход с дома Также у престенных  теплиц  отпадает  еще одна проблема, забор  холодного воздуха в холодное время года. Вход в такие сооружения, как правило,  обустраивается изнутри дома, а потому у мороза нет никаких шансов пробраться внутрь. Центральное отопление Ну и еще один  «маленький» плюс – это возможность  подключить теплицу к центральной системе отопления вашего  дома.  Добавил пару батарей и не нужно возиться с разными буржуйками, булерьянами и прочей обогревательной техникой. Ну а теперь  о недостатках. Их всего  три, но довольно существенных. Небольшие размеры Главный из них – это ограниченная площадь  такой теплицы, что не позволяет использовать ее в коммерческих целях.  Она всецело зависит  от длины и высоты несущей стены, а также наличия  свободного пространства. Согласитесь, посреди огорода с этим немного проще. Ограниченная освещенность Да, стена дарит  теплице  защиту  от холодных ветров, но вместе с тем создает  для нее и ненужную  тень. И хорошо  если у вас есть свободное место именно  на южной стороне дома, что вообще-то  редкость. Как правило,  у коттеджей пустует как раз северная стена, а она для постройки парников и теплиц абсолютно не подходит. Выбор  материалов и технологий Пристраивая  теплицу к дому, вы будете просто обязаны учитывать его архитектурные особенности, иначе рисуете пустить на смарку все дизайнерские труды. Так, на огороде можно построить зимнюю грядку хоть бы и из старых оконных рам, а то и вовсе укрыть ее бюджетным полиэтиленом. С домом такой фокус не пройдет. Тут  придется разоряться на поликарбонат, а то и вовсе покупать  дорогое стекло. Односкатная теплица  позиционируется как пристройка, и воспринимается с домом как одно целое. Если все выше написанное вас не испугало, и вы полны решимости построить односкатную теплицу своими руками, мы попробуем вам в этом помочь. Пристенная односкатная теплица своими руками Ну а теперь сам алгоритм изготовления зимнего сада в развернутом виде: Создание рабочего проекта Определяемся с обшивочным материалом . Выбирать приходиться между стеклом и поликарбонатом, при этом стекло всегда будет  предпочтительнее, вы ведь  не остекляете окна в доме термопластом. Исходя из выбранной обшивки, навыков и имеющегося бюджета намечаем и конструкционный материал. Вновь-таки, это может быть дерево или металл. Первый более прост в обработке и не так ощутимо  бьет  по бюджету. Второй  надежен и красиво смотрится. Мы бы советовали остановить свой выбор  на стальном профиле. Он будет солиднее  пиломатериала, но дешевле  алюминия. Определяем целевое  назначение теплицы и  желаемую  эксплуатационную  нагрузку. Исходя из ранее обозначенных данный, а также учитывая геометрические и  архитектурные особенности материнского  здания и существующий план участка разрабатываем рабочий  чертеж теплицы, и создаем список всех инструментов и материалов,  необходимых для реализации задуманного проекта. Согласитесь, обнаружить, что у вас чего-то  недостает уже в процессе строительства, как минимум неприятно. Закупка материалов и расчистка у участка Закончив с бумажной работой, закупаем в необходимом количестве строительный материал, а лучше даже с небольшим запасом. (+10-15%, обычно,  бывает  достаточно). И проводим ревизию имеющегося инструмента. При работе с металлом электросварка, болгарка и  дрель  – обязательны! Заодно расчищаем строительный участок. Нужно убрать оттуда весь мусор, нивелировать  неровности, вырубить мешающий кустарник, а то и демонтировать залитую вокруг  дома отмостку. Бетон не лучший настил  для теплицы. Земляные работы Размечаем контуры пеобразного фундамента и копаем под него  траншею, глубиной около полуметра и шириной в 250-350 мм. Главное чтобы удобно было выбирать  землю. Заметим, что если бы мы планировали полноценную  пристройку, пришлось бы изготавливать замкнутый фундамент  и закладывать его на ту же глубину что и основание материнского  здания. Формируем песчаную подушку, толщиной в  20 см.  Песок нужно не только высыпать в траншею, но и уплотнить его при помощи трамбовки и воды.  Эта прослойка поможет  уберечь фундамент  от морозного пучения. На этом  же  этапе забейте в уже готовый фундамент, на котором стоит стена,  обрезки 12-16 -цатой арматуры, предварительно засверлив под костыли отверстия перфоратором. Фундамент Если стенки траншеи ровные, а почва на участке плотная, без  опалубки внутри «котлована» можно и обойтись, ограничившись небольшими, десяти сантиметровыми бортиками выше уровня грунта.  При песчаных или пылевых стенках бортики нужно устанавливать от самой песчаной высыпки. Армируем получившийся контур двенадцатой  арматурой. Два прута в пяти сантиметрах от  дна траншеи и два на таком  же расстоянии от верхней границы опалубки. При  этом шаг между ними будет  оставаться в пределах  допустимых  400 мм. Закончив с подготовкой, заливаем внутрь опалубки бетон не ниже марки М-150, а еще лучше марку М-200. Чтобы приготовить таковой самостоятельно, нужно соблюдать  следующую  рецептуру: 1:1,9:3,2 То есть, на один  объем пятисотого  портландцемента тут приходится 1,9 объема песка и 3,2 объема щебня. Когда фундамент выстоится, а это произойдет не раньше чем через 28 дней, снимаем опалубку, укладываем поверх бетона гидроизоляцию и возводим из кирпича для нашей теплицы цоколь. Чаще всего  его выкладывают вровень с цоколем  дома, но не выше 500-800 мм, особенно если растение предполагается высаживать прямо в грунт. В ходе кладочных  работ не забываем  между кирпичами вмуровывать  закладные, к которым будет  впоследствии привариваться каркас будущей теплицы. Роботы с металлом Дав кирпичной кладке время на выстояться, привариваем к ранее заложенным закладным металлическую полосу сечением 60-70×4-5 мм. Если закладные установить  забыли, металлический мауэрлат  придётся закреплять на кирпичах анкерами. А вот профиль 60×30 мм к стене нужно только анкерить. Согласно нашего проекта, понадобится две стойки высотой 2200 мм и один ригель длинной в 4820 мм. Обратите внимание на рисунок, торцы вертикально установленного профиля  закрываются горизонтальной поперечиной. То есть вода в трубы попадать не будет. Аналогичную конструкцию сооружаем и на фасаде теплицы, но уже с профиля сечением 60×60 мм. Пока рама держится только на сварных швах ее полезно выставить  на временных подпорках, которые впоследствии можно будет спилить. Также для дополнительной устойчивости расклиниваем  каркас и двумя фронтонными стропилинами, которые также изготавливаются с профиля сечением 60×30 мм. Заметьте, верхние торцы стропил закрываются коньковым  ригелем, а нижние лобовой планкой. Также обратите внимание, что у теплицы практически отсутствует свес. Это исключит появление на стеклянной кровле  холодных  зон, а значит, убережет ее от  обмерзания. Монтируем фасадные и фронтонные стойки. Шаг между ними желательно соблюдать в пределах одного метра. Теперь поперечины. Как вы могли заметить, мы практически везде, где только можно, советуем использовать профиль  одного сечения  – это минимизирует количество обрезков. Ну и последними из несущих  элементов каркаса устанавливаем стропила. Шаг между ними будет  немного меньше, чем между фасадными стойками и обязан находиться в районе  600 мм. Хотя все  это  относительно и зависит от качества укрывного стекла. Кстати, если вам кажется, что профиль сильно играет, можно придать стропильной системе дополнительной жёсткости связав ее несколькими перемычками. Правда, тут  уже нечего вкладываться тяжёлый профиль. Самым рациональным решением будете  использовать квадратную  трубу сечением  20×20 мм. Дальше завариваем все открытые торцы и шлифуем сварные швы. Готовьтесь, это  довольно муторный и трудоемкий процесс. Чтобы поставить стекла нужно подготовить для них четверти. Их мы формируем при помощи уголка 20×20 толщиной в два миллиметра. Между его несущей гранью и лицевой плоскостью  профиля оставляем пространство в 8мм. Четыре на стекло и сколько  же на резиновый уплотнитель. Кстати, чтобы меньше было мучиться со шлифовкой, насверлите в монтажной планке уголка дырок с шагом в 300-400 мм и уже через них прихватите его к каркасу. Теперь проведем последнюю ревизию и покрасим каркас. Он полностью  готов для установки стекол. Последние нужно выкроить так, чтобы они на несколько миллиметров не доставали до стенок подготовленных рам. Потом обтянем их резиновым уплотнителем и можно ставить на место. Вместо наличника удобно использовать нащельники из листового металла, толщиной  1,2-1,5 мм, которые прикручиваем к каркасу кровельными саморезами. А вот так будет  выглядеть наша теплица после установки отливов. В такой и финики не грех и финики выращивать. А мы на этом прощаемся с вами. До свидания и до скорых встреч на странице сайта про дачу. Василий Молька
  11. Центральное отопление
  12. Небольшие размеры
  13. Ограниченная освещенность
  14. Выбор  материалов и технологий
  15. Пристенная односкатная теплица своими руками
  16. Создание рабочего проекта
  17. Закупка материалов и расчистка у участка
  18. Земляные работы
  19. Фундамент
  20. Роботы с металлом

Виды престенных теплиц

Перед  тем как двигаться дальше, сразу  же определим:

Престенная теплица – это особый вид отапливаемых защитных сооружений, предназначенных  для выращивания или доращивания сельскохозяйственных культур, их саженцев, а также цветов и черенков.

Отличительной особенностью подобных конструкции является рядом стоящая стена капитального здания, которая не только огораживает теплицу от непогоды, но и выполняет  несущие функции.

На сегодняшний  день  различают  несколько  типов  пристенных  теплиц.

Торцевые

Эти, чаще всего, немаленькие сооружения, могут  иметь как двускатную, так и арочную форму, но в обязательном порядке своим торцом они упираются в жилое или техническое строение и, в подавляющем большинстве случаев,  имеют из него  же и вход. При этом длинна, а значит, и площадь  теплицы ограничивается только планировочным  решением участка.

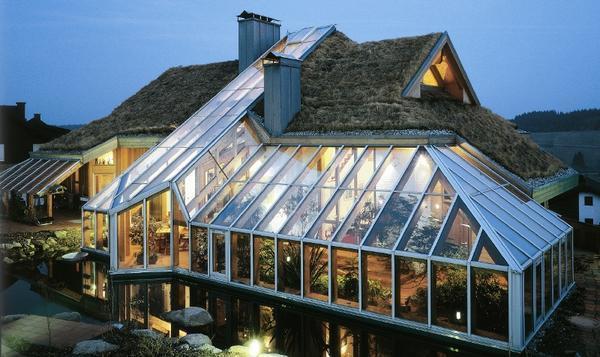

Многоугольные

Очень красивые, но с экономической точки зрения непрактичные пристенные теплицы, которые  редко имеют  коммерческое  значение и используются, в большинстве своем, в качестве  зимних садов. Изготавливаются почти всегда на основе металлического  каркаса, а  в качестве укрывного материала используется качественное стекло.

Односкатные

И все же самыми распространёнными и логически оправданными постройками являются пристенные односкатные теплицы. Они представляют собой как бы  половинку классической двускатной  конструкции разрезанной вдоль оси симметрии. Просты в изготовлении и обслуживании, а потому и пользуются неизменным успехом. Именно  этот  тип теплиц  и будет  темой нашего сегодняшнего разговора.

Полуарочные

По заложенной в конструкцию идее, аналогичны односкатным конструкциям, только вместо плоского ската тут  используются гнутые элементы. Это существенно усложняет самостоятельное  изготовление подобных  теплиц, что, в конечном счете,  отрицательным образом  повлияло  на их популярность.

Как видите, торцевые и многоугольные теплицы по своим конструкционным особенностям  мало  отличаются от  тех, что расположены вдали от каких либо построек, а потому нет  никакого смысла ради них писать  отдельный обзор. Другое  дело односкатные и арочные конструкции. Вот  тут  действительно есть что обсудить.

Преимущества и недостатки пристенных односкатных теплиц

Сначала начнем со сладкого. Поговорим о тех  плюшках, благодаря которым односкатные  теплицы и завоевали право на жизнь.

Экономия пространства

Трудно представить себе  двор, где возле дома или хотя бы какой-нибудь  хозяйственной постройки не нашлось  4-6 квадратов для небольшой  теплички. А если ее идею вынашивать еще на этапе планирования участка, то и вовсе не возникнет никаких проблем.

Простота в изготовлении

Строить  даже капитальные  пристенные  теплицы  гораздо  дешевле и проще  отдельно стоящих. Основную конструкционную  нагрузку тут  можно взвалить на уже готовую капитальную стену, а значит, появляется возможность сэкономить на материалах. К тому же, не стоит  забывать, что вам тут нужно построить только  полтеплицы, а это вновь-таки и простота, и экономия.

Защищенность

Как правило, пристенные  теплицы и парники стараются сооружать на южных, хорошо  освещенных фасадах. И тут  они, как ни где лучше  защищены от холодных северных ветров, которые  жёстче других выдувают из зимних садов  тепло. Да и снеговая  нагрузка на южной стене далеко не та, что на открытом пространстве. Весомый плюс, между прочим.

Вход с дома

Также у престенных  теплиц  отпадает  еще одна проблема, забор  холодного воздуха в холодное время года. Вход в такие сооружения, как правило,  обустраивается изнутри дома, а потому у мороза нет никаких шансов пробраться внутрь.

Центральное отопление

Ну и еще один  «маленький» плюс – это возможность  подключить теплицу к центральной системе отопления вашего  дома.  Добавил пару батарей и не нужно возиться с разными буржуйками, булерьянами и прочей обогревательной техникой.

Ну а теперь  о недостатках. Их всего  три, но довольно существенных.

Небольшие размеры

Главный из них – это ограниченная площадь  такой теплицы, что не позволяет использовать ее в коммерческих целях.  Она всецело зависит  от длины и высоты несущей стены, а также наличия  свободного пространства. Согласитесь, посреди огорода с этим немного проще.

Ограниченная освещенность

Да, стена дарит  теплице  защиту  от холодных ветров, но вместе с тем создает  для нее и ненужную  тень. И хорошо  если у вас есть свободное место именно  на южной стороне дома, что вообще-то  редкость. Как правило,  у коттеджей пустует как раз северная стена, а она для постройки парников и теплиц абсолютно не подходит.

Выбор  материалов и технологий

Пристраивая  теплицу к дому, вы будете просто обязаны учитывать его архитектурные особенности, иначе рисуете пустить на смарку все дизайнерские труды. Так, на огороде можно построить зимнюю грядку хоть бы и из старых оконных рам, а то и вовсе укрыть ее бюджетным полиэтиленом. С домом такой фокус не пройдет. Тут  придется разоряться на поликарбонат, а то и вовсе покупать  дорогое стекло.

Односкатная теплица  позиционируется как пристройка, и воспринимается с домом как одно целое.

Если все выше написанное вас не испугало, и вы полны решимости построить односкатную теплицу своими руками, мы попробуем вам в этом помочь.

Пристенная односкатная теплица своими руками

Ну а теперь сам алгоритм изготовления зимнего сада в развернутом виде:

Создание рабочего проекта

  1. Определяемся с обшивочным материалом . Выбирать приходиться между стеклом и поликарбонатом, при этом стекло всегда будет  предпочтительнее, вы ведь  не остекляете окна в доме термопластом.
  2. Исходя из выбранной обшивки, навыков и имеющегося бюджета намечаем и конструкционный материал. Вновь-таки, это может быть дерево или металл. Первый более прост в обработке и не так ощутимо  бьет  по бюджету. Второй  надежен и красиво смотрится. Мы бы советовали остановить свой выбор  на стальном профиле. Он будет солиднее  пиломатериала, но дешевле  алюминия.
  3. Определяем целевое  назначение теплицы и  желаемую  эксплуатационную  нагрузку.
  4. Исходя из ранее обозначенных данный, а также учитывая геометрические и  архитектурные особенности материнского  здания и существующий план участка разрабатываем рабочий  чертеж теплицы, и создаем список всех инструментов и материалов,  необходимых для реализации задуманного проекта.
    Согласитесь, обнаружить, что у вас чего-то  недостает уже в процессе строительства, как минимум неприятно.

Закупка материалов и расчистка у участка

  1. Закончив с бумажной работой, закупаем в необходимом количестве строительный материал, а лучше даже с небольшим запасом. (+10-15%, обычно,  бывает  достаточно). И проводим ревизию имеющегося инструмента. При работе с металлом электросварка, болгарка и  дрель  – обязательны!
  2. Заодно расчищаем строительный участок. Нужно убрать оттуда весь мусор, нивелировать  неровности, вырубить мешающий кустарник, а то и демонтировать залитую вокруг  дома отмостку. Бетон не лучший настил  для теплицы.

Земляные работы

  1. Размечаем контуры пеобразного фундамента и копаем под него  траншею, глубиной около полуметра и шириной в 250-350 мм. Главное чтобы удобно было выбирать  землю. Заметим, что если бы мы планировали полноценную  пристройку, пришлось бы изготавливать замкнутый фундамент  и закладывать его на ту же глубину что и основание материнского  здания.

  1. Формируем песчаную подушку, толщиной в  20 см.  Песок нужно не только высыпать в траншею, но и уплотнить его при помощи трамбовки и воды.  Эта прослойка поможет  уберечь фундамент  от морозного пучения. На этом  же  этапе забейте в уже готовый фундамент, на котором стоит стена,  обрезки 12-16 -цатой арматуры, предварительно засверлив под костыли отверстия перфоратором.


Фундамент

  1. Если стенки траншеи ровные, а почва на участке плотная, без  опалубки внутри «котлована» можно и обойтись, ограничившись небольшими, десяти сантиметровыми бортиками выше уровня грунта.  При песчаных или пылевых стенках бортики нужно устанавливать от самой песчаной высыпки.
  2. Армируем получившийся контур двенадцатой  арматурой. Два прута в пяти сантиметрах от  дна траншеи и два на таком  же расстоянии от верхней границы опалубки. При  этом шаг между ними будет  оставаться в пределах  допустимых  400 мм.
  3. Закончив с подготовкой, заливаем внутрь опалубки бетон не ниже марки М-150, а еще лучше марку М-200. Чтобы приготовить таковой самостоятельно, нужно соблюдать  следующую  рецептуру:

1:1,9:3,2

То есть, на один  объем пятисотого  портландцемента тут приходится 1,9 объема песка и 3,2 объема щебня.

  1. Когда фундамент выстоится, а это произойдет не раньше чем через 28 дней, снимаем опалубку, укладываем поверх бетона гидроизоляцию и возводим из кирпича для нашей теплицы цоколь. Чаще всего  его выкладывают вровень с цоколем  дома, но не выше 500-800 мм, особенно если растение предполагается высаживать прямо в грунт.

В ходе кладочных  работ не забываем  между кирпичами вмуровывать  закладные, к которым будет  впоследствии привариваться каркас будущей теплицы.

Роботы с металлом

  1. Дав кирпичной кладке время на выстояться, привариваем к ранее заложенным закладным металлическую полосу сечением 60-70×4-5 мм.

Если закладные установить  забыли, металлический мауэрлат  придётся закреплять на кирпичах анкерами.

  1. А вот профиль 60×30 мм к стене нужно только анкерить. Согласно нашего проекта, понадобится две стойки высотой 2200 мм и один ригель длинной в 4820 мм. Обратите внимание на рисунок, торцы вертикально установленного профиля  закрываются горизонтальной поперечиной. То есть вода в трубы попадать не будет.
  2. Аналогичную конструкцию сооружаем и на фасаде теплицы, но уже с профиля сечением 60×60 мм. Пока рама держится только на сварных швах ее полезно выставить  на временных подпорках, которые впоследствии можно будет спилить.
  3. Также для дополнительной устойчивости расклиниваем  каркас и двумя фронтонными стропилинами, которые также изготавливаются с профиля сечением 60×30 мм. Заметьте, верхние торцы стропил закрываются коньковым  ригелем, а нижние лобовой планкой. Также обратите внимание, что у теплицы практически отсутствует свес. Это исключит появление на стеклянной кровле  холодных  зон, а значит, убережет ее от  обмерзания.

  1. Монтируем фасадные и фронтонные стойки. Шаг между ними желательно соблюдать в пределах одного метра.


  1. Теперь поперечины.

Как вы могли заметить, мы практически везде, где только можно, советуем использовать профиль  одного сечения  – это минимизирует количество обрезков.

  1. Ну и последними из несущих  элементов каркаса устанавливаем стропила. Шаг между ними будет  немного меньше, чем между фасадными стойками и обязан находиться в районе  600 мм. Хотя все  это  относительно и зависит от качества укрывного стекла.

  1. Кстати, если вам кажется, что профиль сильно играет, можно придать стропильной системе дополнительной жёсткости связав ее несколькими перемычками. Правда, тут  уже нечего вкладываться тяжёлый профиль. Самым рациональным решением будете  использовать квадратную  трубу сечением  20×20 мм.

  1. Дальше завариваем все открытые торцы и шлифуем сварные швы. Готовьтесь, это  довольно муторный и трудоемкий процесс.
  2. Чтобы поставить стекла нужно подготовить для них четверти. Их мы формируем при помощи уголка 20×20 толщиной в два миллиметра. Между его несущей гранью и лицевой плоскостью  профиля оставляем пространство в 8мм. Четыре на стекло и сколько  же на резиновый уплотнитель.

Кстати, чтобы меньше было мучиться со шлифовкой, насверлите в монтажной планке уголка дырок с шагом в 300-400 мм и уже через них прихватите его к каркасу.

  1. Теперь проведем последнюю ревизию и покрасим каркас. Он полностью  готов для установки стекол.
  2. Последние нужно выкроить так, чтобы они на несколько миллиметров не доставали до стенок подготовленных рам. Потом обтянем их резиновым уплотнителем и можно ставить на место.

  1. Вместо наличника удобно использовать нащельники из листового металла, толщиной  1,2-1,5 мм, которые прикручиваем к каркасу кровельными саморезами.

  1. А вот так будет  выглядеть наша теплица после установки отливов.

В такой и финики не грех и финики выращивать.

А мы на этом прощаемся с вами. До свидания и до скорых встреч на странице сайта про дачу.

Василий Молька

размеры, чертежи, фото и видео

Поликарбонатные теплицы в торговой сети представлены широко — на любой вкус и размер. Но многие предпочитают делать их самостоятельно. Потому что теплица из поликарбоната своими руками получается в разы прочнее и надежнее. При этом, затраты меньше или такие же.

Как выбрать конструкцию

Содержание статьи

Если вы решите строить теплицу из поликарбоната своими руками, желательно выбрать конструкцию, которая позволяет использовать основное преимущество этого материала — его способность гнуться. Это два вида с изогнутыми крышами с опорами в виде дуг.

В одной конструкции дуги идут от самой земли. Если выгнуты они в виде радиуса, теряется много площади по краям, так как работать там очень неудобно из-за небольшой высоты.

Если радиальную теплицу из поликарбоната сделать по такому чертежу, можно будет работать и возле стен

Если радиальную теплицу из поликарбоната сделать по такому чертежу, можно будет работать и возле стен

Решает эту проблему другая конструкция — с составным каркасом, сваренным из нескольких кусков. Из грунта/от основания выходят прямые стойки, которые поднимаются на высоту не менее полутора метров. К ним приваривается дуга. При таком устройстве крыша получается округлой, стенки — прямыми. Даже вдоль стен работать можно без проблем, выпрямившись во весь рост.

Вариант с составным каркасом

Вариант с составным каркасом

Но у округлой крыши теплицы есть несколько минусов. Первый — в ней сложнее, чем в прямой, сделать форточки для проветривания. Решить проблему можно, если сделать фрамуги в стенах, а не в крыше. Второй минус  округлой крыши в теплице из поликарбоната — снег с нее сходит хуже, чем с ровных наклонных поверхностей. Если живете в регионе со снежными зимами, или придется делать усиленные фермы, или крышу делать скатную — с одним или двумя скатами.

Если сварить две полудуги под углом, снег будет сходить лучше

Если сварить две полудуги под углом, снег будет сходить лучше

Есть и третье решение — сделать скругленную часть крыши из двух дуг, сваренных под углом, который образует своеобразный конек. При таком строении снег сходит неплохо а конек можно защитить широкой полосой металла. Это и улучшит сход снега, и защитит стык от протечек.

Теплица из поликарбоната своими руками: материал для каркаса

Выбор материалов для каркаса не очень велик. Подойдут профилированные (прямоугольные) трубы, металлический уголок и деревянный брус. Также используют оцинкованные профили для гипсокартона.

Древесина

Брус используют для небольших тепличек, причем конструкцию выбирают с односкатной или двухскатной крышей, так как гнуть дуги из древесины сложно и долго. Сечение бруса зависит от размеров теплицы и снеговых/ветровых нагрузок в регионе. Наиболее ходовой размер — 50*50 мм. Такие опоры ставят в Средней Полосе.  Для большей надежности угловые стойки можно сделать из бруса 100*100 мм.

Причем, для экономии, можно не покупать брус, а сделать составной — из досок. Берут две доски шириной 50 мм и толщиной 25 мм, три доски толщиной 15 мм. Складывают, сбивают с двух сторон гвоздями. Полученные стойки более крепкие, лучше переносят нагрузки, меньше подвержены кручению, так как волокна древесины направлены в разные стороны.

Если строится теплица из поликарбоната своими руками на деревянном каркасе, все доски/брус надо обработать/пропитать антисептиками, причем такими, которые предназначены для улицы. Концы, которые закапываются в землю, обработать составами для непосредственного контакта с землей. Без такой обработки древесина во-первых, будет быстро разрушатся, во-вторых, может стать источником болезней растений.

При соединении стоек с обвязкой (нижней планкой) для большей жесткости и надежности используйте стальные усиленные монтажные уголки. Они есть в строительных магазинах. Для повышения несущей способности кровли устанавливают дополнительные перемычки.

Подробнее про двускатные крыши можно прочесть тут, про односкатные — тут.

Профилированные трубы и стальной уголок

Большая часть каркасов теплиц из поликарбоната выполняется из профилированной трубы. Если есть сварочный аппарат, навыки работы с ним, несложно все сделать самостоятельно — варить квадрат или прямоугольник проще, чем круглые трубы. Еще один плюс — при помощи трубогиба несложно сделать дуги самостоятельно.

Профильная труба хороша тем, что имеет высокую жесткость, но при этом ее можно согнуть в дугу
Профильная труба хороша тем, что имеет высокую жесткость, но при этом ее можно согнуть в дугу
Такой теплице не страшны даже сильные снегопады
Такой теплице не страшны даже сильные снегопады
Тонкостенные трубы, даже с удвоенными арками, часто зиму не перживают
Тонкостенные трубы, даже с удвоенными арками, часто зиму не перживают
Стойки большого сечения перемежаются с менее мощными
Стойки большого сечения перемежаются с менее мощными

Сечение снова-таки зависит от размеров и природных условий. Чаще всего делают из прямоугольной трубы 20*40 мм. Но возможны и варианты. Для того материала важен еще такой параметр, как толщина стенки. Желательно чтобы металл был 2-3 мм. Такой каркас выносит значительные нагрузки.

Стальной уголок тоже неплохой вариант, но гнуть его — задача сложная, потому собирают теплицы в виде домика — с двускатными или односкатными крышами. Размеры полочек — 20-30 мм, толщина металла — от 2 мм.

Оцинкованные профили

Теплица из поликарбоната своими руками с каркасом из профилей — самый ненадежный вариант. Он хорош в местностях с малоснежными зимами, да еще без сильных ветров. Плюс этого варианта в том, что не нужна сварка. А минус — не самая большая несущая способность.

Соединения старайтесь делать как можно надежнее
Соединения старайтесь делать как можно надежнее
Соединения старайтесь делать как можно надежнее
Один из каркасов
Укосины и упоры - не лишние
Укосины и упоры — не лишние

Технология используется стандартная — как для устройства стен и перегородок из гипсокартона. С той лишь разницей, что обшивается каркас с одной стороны и крепится поликарбонат. Стойки желательно делать двойные — сращивая два несущих профиля, развернув их «спина к спине» и скрутив саморезами. Для большей жесткости каркаса, делать укосы, соединяя наклонными перемычками соседние стойки. Крышу желательно делать скатную, а не округлую, фермы усиливать.

Фундамент

Если вы задумываетесь, нужен или нет фундамент для теплицы из поликарбоната, ответ один — нужен. Причем надежный. Очень хорошо они летают. Потому основание должно хорошо «якорить» постройку.

Для нормальной эксплуатации лучше поставить теплицу из поликарбоната на фундамент

Для нормальной эксплуатации лучше поставить теплицу из поликарбоната на фундамент

Ленточного типа

Этот фундамент для построек, которые планируются не на один год. Самый дорогой, но и самый основательный вариант. Если планируется использовать теплицу круглый год, фундамент делают заглубленый — на глубину чуть ниже промерзания грунта. Для сезонного использования подойдет бетонно-кирпичный или просто из бруса.

Бетонно-кирпичный - один из самых распространенных

Бетонно-кирпичный — один из самых распространенных

Бетонно-кирпичный (бетонно-брусовый)

Чаще всего делают бетонно-кирпичный вариант. Он оптимален по затратам, сложности и длительности. Работы проводят так:

  • По размерам теплицы копают траншею. Ее ширина — порядка 20 см, глубина зависит от типа грунта.
    • На пучинистых грунтах (глина, суглинки, чернозем) траншею выкапывают глубиной 50-60 см. Края траншеи укрепляют опалубкой — сколоченными щитами из досок, фанеры, ОСП. На выровненное дно насыпают 15 см щебня крупной и мелкой фракции, трамбуют. Сверху насыпают такой же слой песка, выравнивают и трамбуют. Эта подушка будет компенсировать подвижки грунта во время морозного пучения.
    • Глубина фундамента на грунтах, не склонных к пучению — 25-30 см. Дно вырытой траншеи очищают от камней, Корней и других предметов, выравнивают, уплотняют. Разметка проводится так

      Разметка проводится так

  • На подготовленное дно расстилают плотную клеенку или рубероид. Это необходимо, чтобы из раствора влага не впиталась в грунт. Желательно также застелить и бока, но там щиты опалубки частично решают эту задачу. Без этого слоя бетон не наберет прочности и разрушится.
  • В полученную канаву заливается раствор. Пропорции такие: на 1 часть цемента (М 400) берут 3 части песка и 5 частей заполнителя. Заполнитель — желательно щебень мелкой и средней фракции. Использовать керамзит не стоит — он впитывает влагу, может стать причиной повышенной влажности.
  • Поверхность выравнивается «под уровень». Загладить ее можно деревянным бруском. Устройство бетонно-кирпичного фундамента

    Устройство бетонно-кирпичного фундамента

  • В фундамент, по углам и с расстоянием в 1 метр устанавливаются закладные — шпильки или куски арматуры диаметром не менее 12 мм. Шпильки ставят, если надо будет крепить к ним брус, арматуру — если будет укладываться кирпич. Торчат они выше уровня фундамента не меньше чем на 15 см.
  • Залитый фундамент накрывается пленкой, выстаивается не менее недели (при температуре ниже 17°C, должно пройти две недели). Если погода жаркая, его поливают пару раз в сутки. Для сохранения влаги в этом случае под пленкой его лучше накрыть грубой тканью (мешковиной).
  • Если нижней обвязкой будет брус, поверх бетонного основания раскатывается гидроизоляция. Можно — рубероид в два слоя, но он сейчас быстро разрушается, так что лучше брать «Гидроизол» или что-то похожее. Можно промазать бетон битумной мастикой пару раз. Результат будет более надежным.
  • Укладывается ряд обвязки:
    • Если это брус 100*100, его пропитывают составом для непосредственного контакта с землей. Сверлят в нем отверстия под установленные шпильки, надевают на них, затягивают шпильки болтами. Чтобы болты не торчали, при помощи сверла подходящего размера делают углубления. Кирпич укладывают на бетон

      Кирпич укладывают на бетон

    • Если основание бетонно-кирпичное, кладут один-два ряда кирпича. Можно использовать и пустотелый, так как масса невелика. Кладку ведут так, чтобы закладные попали в шов между кирпичами.
  • Далее идет сборка каркаса.

Есть варианты фундамента этого типа. Можно в подготовленную траншею установить фундаментные бетонные блоки малых размеров, пространство между ними заполнить раствором. Устанавливать их надо так, чтобы их край был ниже уровня земли. Поверх заливается слой бетона, выравнивается. Закладные закрепляются в швах.

В качестве строительного материала можно использовать пустые бутылки. Их укладывают рядами, заливают бетоном. Получается очень экономный и теплый фундамент. Несущей способности его вполне хватит и на более серьезную постройку.

Брусовый фундамент для теплицы из поликарбоната

Этот вариант пригоден в качестве временного решения — прослужить может два-три года. Это зависит от влажности на участке, качества древесины и обработки. Брус используют большого сечения — 100*100 или больше (можно сделать составным, из нескольких досок). Его обрабатывают составами для древесины, контактирующей с землей. Порядок работ такой:

  • Размечают участок, выкапывают траншею. Ее размеры должны быть на 7-10 см глубже и шире используемого бруса.
  • Дно и стенки застилают рулонным гидроизоляционным материалом (лучше использовать «Гидроизол», его хватит на более длительный срок).
  • Кладут обработанный брус, соединяют его в углах. Брусовый ленточный фундамент для теплицы из поликарбоната своими руками сделать легко, но прослужит он недолго

    Брусовый ленточный фундамент для теплицы из поликарбоната своими руками сделать легко, но прослужит он недолго

  • Гидроизоляцию оборачивают вокруг бруса.
  • При помощи уголков, вбитых с обоих сторон, брус фиксируют на месте.
  • Оставшееся между гидроизоляцией и стенками траншеи свободное место засыпают щебнем, если грунт пучинистый и вынутой ранее землей, если нет. Грунт хорошо уплотняют.
  • Далее к этому брусу крепят брус обвязки. Между ними стоит проложить еще один слой гидроизоляции.

Этот вариант подходит только для сухих участков с низким расположением грунтовых вод. В этом случае можно надеяться, что проживет основание хотя-бы несколько лет.

Свайно-ростверовый

Еще один тип фундамента, который не защитит от мороза. Зато он надежен и будет служить долго. Полное описание технологии изготовления свайно-ростверкового фундамента читайте тут, а мы приведем короткий перечень работ.

  • Размечают периметр теплицы, выкапывают траншею шириной сантиметров 20 и глубиной примерно также.
  • В углах бурят лунки диаметром 30-40 см и глубиной ниже глубин промерзания грунта (используют бур). Затем такие же лунки бурят по периметру. Расстояние между ними должно быть где-то 2-2,5 метра.
  • В лунки насыпают песка — по ведру, примерно, затем внутрь ставят свернутый в цилиндры рубероид.
  • В них устанавливают по три прутка арматуры диаметром 10-12 мм, связанных в единую конструкцию. Прутки должны торчать над поверхностью земли — к ним позднее будет крепится обвязка.
  • В лунки заливают бетон (на 1 часть цемента М 400, 3 части песка, 5 частей щебня). Надо следить чтобы не было пустот.
  • На дно траншеи насыпается слой песка, толщиной 5-5 см, выравнивается трамбуется. Свайно-ростверковый фундамент - надежный вариант для теплицы из поликарбоната своими руками

    Свайно-ростверковый фундамент — надежный вариант для теплицы из поликарбоната своими руками

  • На него расстилается гидроизоляция (рубероид, Гидроизол).
  • По бокам собирается опалубка, фиксируется. Она может быть выше уровня земли. Если грунт не сыпучий, можно обойтись без опалубки, закрыв стенки гидроизоляцией. Но в этом случае фундамент будет вровень с землей, и еще он будет неровный.
  • В опалубку заливается бетон того же состава, что и для столбов. Поверхность выравнивается, укрывается пленкой, ждут схватывания бетона.

Далее можно крепить обвязку, а можно надстроить пару рядов кирпича и только после этого устанавливать каркас. После этого можно сказать, что теплица из поликарбоната своими руками почти готова. Осталось закрепить поликарбонат.

Какой поликарбонат выбрать

Как долго прослужит теплица из поликарбоната, купленная или построенная своими руками, насколько хорошо будет она «работать», зависит от параметров и качества поликарбоната. К его выбору надо отнестись ответственно — сумма получается немалая.

Такая теплица из поликарбоната своими руками делается проще всего. Но это сезонный вариант

Такая теплица из поликарбоната своими руками делается проще всего. Но это сезонный вариант

Виды поликарбоната

Есть три вида этого материала:

  • Монолитный. По виду похожа на стекло, но лучше пропускает свет, в два-четыре раза легче, в разы (а 100-200) прочнее. Толщина — от 0,75 мм до 40 мм. Недостаток — высокая цена. Применяют этот материал, если есть риск повреждения — часто идет град, теплица стоит так, что на нее могут падать сосульки, сходить снег. Бывает многослойный монолитный поликарбонат. Листов может быть до 3-5 штук, они могут иметь разные свойства. Например, для теплиц обычно используется двойной — первый слой отличается повышенной прочностью, второй — не пропускает ультрафиолет. Монолитный и профилированный хороши для сезонных теплиц

    Монолитный и профилированный хороши для сезонных теплиц

  • Рифленый (профилированный). Появился относительно недавно. Формируется из листового монолитного, на котором формируется рельеф. Есть виды, похожие на профнастил, шифер. Толщина этого вида поликарбоната 0,8-1,2 мм. При такой небольшой толщине он выдерживает удары града до 20 мм в диаметре, хорошо гнется,  нормально переносит морозы до -50°С. Ячеистый (сотовый) подходит для круглогодичных теплиц

    Ячеистый (сотовый) подходит для круглогодичных теплиц

  • Сотовый (ячеистый, структурированный). Состоит из двух (или больше) листов поликарбоната, соединенных перемычками. Форма, размеры, толщина перемычек — все это влияет на качества и эксплуатационные характеристики. Толщина сотового поликарбоната — 4, 6, 8, 10, 16, 20, 24 и 32 мм. Для теплиц лучше брать не тоньше 10 мм, многослойный.

Какой вид поликарбоната лучше использовать для строительства теплиц? Зависит от режима эксплуатации теплицы. Если она будет отапливаемой, нужен сотовый. Если это вариант исключительно на теплое время года, больше подойдет рифленый (или монолитный). Монолитный тоже неплох, но рифленый имеет большую жесткость. Для теплиц, которые планируется использовать с ранней весны или на протяжении всей зимы, ставят сотовый поликарбонат. За счет своего строения он имеет бол% против ее высокие теплоизоляционные характеристики — лучше удерживает тепло, хоть и хуже пропускает свет (86% против 95%).

Выбираем сотовый поликарбонат

Выбрать рифленый или монолитный несложно — ориентируемся по заявленным характеристикам. Важно только чтобы была защита от ультрафиолета. Других подводных камней нет. А вот с сотовым есть множество нюансов. Надо обратить внимание на следующее:

  • Толщину наружных слоев и их количество. Листы должны быть одинаковой толщины без наплывов и более тонких мест.
  • Расположение перемычек и их толщину. Такие виды сотового поликарбоната могут быть

    Такие виды сотового поликарбоната могут быть

  • Наличие слоя, защищающего от ультрафиолета.

Проще всего проверить качество сотового поликарбоната попытавшись сжать его между пальцами. Если он не продавливается, даже если вы приложите значительные усилия — можно брать. Если сдавливается легко — ищите другой.

Особенности монтажа

По технологии поликарбонат монтируется при помощи стартовых и соединительных профилей. Сначала на каркас устанавливаются профили, в них вставляется лист сотового поликарбоната, который фиксируется к саморезами со специальными пресс-шайбами, которые одновременно защищают место крепления от протечек. Профили, кроме удержания на месте листов, еще и защищают срезы от попадания в низ пыли, грязи. Система имеет аккуратный вид, хорошо работает, но все составляющие стоят приличных денег.

Вот такая правильная системе крепления

Вот такая правильная системе крепления

Эстетика для теплицы — не самое нужное свойство, потому, если надо сэкономить, предпочитают крепить по-простому, без профилей и пресс-шайб. Вот как поступают:

  • Края каждого листа замазывают силиконом. Их надо закрыть обязательно, иначе внутри скопиться конденсат, в котором со временем разовьются плесень и грибки, поликарбонат потеряет прозрачность. Так что заделывать края надо тщательно, не оставив возможности для проникновения воздуха и влаги.
  • Листы укладывают с нахлестом в несколько сантиметров, сверху прижимают полосой жести. Крепеж устанавливают в «нахлест», через жестяную полосу. Вот так крепят неправильно, но дешево. Для большей надежности можно добавить жестяную полосу

    Вот так крепят неправильно, но дешево. Для большей надежности можно добавить жестяную полосу

  • Под шляпки саморезов можно подложить обычные широкие шайбы.
  • Слой защиты от ультрафиолета при монтаже должен быть обращен наружу. Это важно. В противном случае он не работает.

Это то, что касается непосредственно крепления сотового поликарбоната. Есть еще один момент, который выяснился в процессе эксплуатации теплиц из поликарбоната. Поликарбонат не стоит располагать близко к земле. Желательно чтобы он начинался хотя-бы в полуметре от поверхности. Почему? Потому что во-первых, он все равно загрязняется и через него почти не проходит свет, так что на общую освещенность он не влияет. Во-вторых, он начинает портиться — чернеть расслаиваться. Непонятно, что вызывает такую реакцию, но она встречается часто. Так что разрабатывая макет теплицы из поликарбоната своими руками, предусмотрите полуметровые стенки из другого материала — кирпича, строительных блоков. Не важно.

фото, чертежи, виды, материалы и сам процесс

Непродолжительность дачного сезона из-за особенностей климата сильно удручает хозяев дачных участков. Чтобы победить коварство природы, многие российские «фазендейро» давно и успешно используют теплицы и парники, позволяющие значительно увеличить урожай теплолюбивых овощей и фруктов. Одни покупают такие оранжереи для растений, другие сооружают их самостоятельно. Теплица своими руками: фото, виды и чертежи — популярный запрос. Его изучение дает шанс с умом и пользой пристроить бездельничающие подручные материалы, обеспечить надежную защиту «подножного корма» от неостроумных шуток природы, но не попасть в долговую яму.

Рекомендации перед строительством

Сооружение теплицы без определенных знаний невозможно, так как очень важен правильный выбор конструкции. Только оптимальный проект гарантирует эффективность строения, от которого зависит объем будущих урожаев. В этом случае нужно заранее рассмотреть некоторые факторы.

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс
  1. Расположение конструкции. В большинстве случаев теплицы — стационарные сооружения, чье перемещение из-за больших габаритов и фундамента попросту невозможно. Значит, удачно выбранное место — требование, обеспечивающее максимальную продуктивность. Хорошая освещенность на протяжении дня — самый важный аспект, поэтому не рекомендуют выбирать место, которое затеняется деревьями или кустарниками, постройками, заборами. Табу — низины, ведущие к появлению у растений фитофтороза.
  2. Габариты теплицы. Здесь не последнюю роль играет площадь самого участка, особенности материала, выбранного для строительства, потребности хозяев загородного владения, степень их готовности уделять растениям максимальное количество времени. Если остановиться на оптимальных размерах, то они таковы: высота 250 см, длина 600-800, ширина 300 см. Последняя величина обеспечит удобство перемещения и достаточное место для посадок, а длину выбирают самостоятельно.
  3. Внутренняя планировка теплицы. Ее предусматривают еще на стадии составления проекта. Нерациональное использование пространства приведет к его дефициту или излишкам. Особенно важно предусмотреть широкие дорожки. В противном случае уход за рассадой сильно усложнится. Иногда только после стадии составления внутреннего плана находят идеальные внешние размеры для конструкции.
  4. Особенности строительных материалов, их качество и требования, обеспечивающие длительную эксплуатацию, нюансы работы с ними.

Разновидности: по сезонам и форме

Главная задача вех теплиц — создание идеального микроклимата для роста растений. Все конструкции различаются в зависимости от периода эксплуатации.

  1. Сезонные — летние. Эти конструкции просты, так как «работают» только с ранней весны до поздней осени. Никакие отопительные системы в них не предусматривают.
  2. Всесезонные — круглогодичные. Их используют даже при минусовых температурах, поэтому такие благоустроенные сооружения — настоящие «дома» для с/х культур.

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Разнообразие теплиц почти не знает границ. Есть относительно простые сооружения, другие сложны по форме, поэтому требуют на изготовление много времени и финансов. В следующем списке представлены популярные образцы, которые нередко служат моделями для строительства теплиц своими руками.

Арочные

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Сечение каркаса таких теплиц — арка или полукруг. Эта форма занимает место в лидерах симпатий землевладельцев постсоветского пространства. Причины — стойкость к ветровой, снеговой нагрузке, минимальные светопотери из-за дугообразной формы, небольшая стоимость работ благодаря минимальному количеству материалов. Минус тоже есть, это довольно трудоемкое изготовление гнутых элементов, если для каркаса используется металл.

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Готические или стрельчатые

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Это усовершенствованная арочная конструкция, которая имеет большое превосходство над своей закругленной соперницей: снег с такого сооружения сползает почти так же быстро, как с двускатной разновидности. Оригинальный вид — причина, по которой в дачных поселках охотно меняют арки на готику. Недостатки — сложность строительства каркаса, невозможность остекления (подойдет только поликарбонат).

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Классические, двускатные

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Это теплица-«пионер», которая еще не так давно была в числе самых распространенных «домиков» для огородной флоры. Плюсы — большой объем, достаточная освещенность, простота строительства из-за прямых элементов «скелета». Минусы — приличный расход материала, особенности каркаса, которому для надежной защиты крыши от снежных масс необходимы подпорки и укосины.

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

А-образные

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Теплицы, больше похожие на шалаш, отличаются относительной простотой строительства. Однако обратная сторона медали — дефицит полезного объема, который можно слегка нивелировать, если соорудить большую конструкцию. Достоинство — получение максимального количества солнечной энергии. Минус — возможный перегрев, требующий обустройства форточек.

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Односкатные — пристенные

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Эти конструкции можно назвать классическими теплицами, лишившимися одной половинки. Именно не слишком впечатляющая устойчивость позволяет им чувствовать себя уютно лишь под защитой другого строения. Односкатные теплицы чаще пристраивают к дому, забору либо сараю. Амплуа их — выращивание рассады.

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Теплицы Митлайдера, американские

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Особенность конструкции — разный наклон и высота скатов крыши. Такая теплица может иметь классический вид либо арочную форму. Между обеими половинками крыши оборудуют вертикальную стенку, где располагают в ряд форточки. Преимущество таких теплиц — отличная вентиляция, гарантирующая высокую урожайность.

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Голландские, с наклоном стен

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Это близкие родственницы типичных сооружений. Такие теплицы отличаются от классических двускатных вариантов только наклонными стенами, обеспечивающими большее количество света, проникающего внутрь. Конструкции также требуют оборудования надежного каркаса, а также эффективной вентиляционной системы.

Теплицы-«экзоты»

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Купола, терема или пирамиды — нечастые «жильцы» загородных участков. Причина игнорирования — впечатляющие затраты на возведение таких «исторических памятников». В большей степени они служат украшением, однако не лишены достоинств. Идеальный микроклимат в теплице обеспечивает довольно эффективное аккумулирование солнечной энергии.

Каркасные материалы

Нельзя утверждать, что ассортимент велик, так как используют обычно всего три вида строительных материалов. Это:

  • дерево;
  • металл;
  • ПВХ.

Дерево

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

О его популярности уже знает даже ленивый. В роли строительного материала чаще выступает брус, имеющий квадратное либо прямоугольное сечение. Его охотно выбирают для классических теплиц со строгими формами. В случае арочных или стрельчатых конструкций мастера ждет большой конфуз, так как согнуть материал, не получив на выходе массу бракованных деталей, вряд ли получится. Постоянная влажность — причина тщательной обработки бруса. Его просушивают, наносят несколько слоев антисептической пропитки, защищающей от насекомых, гниения, грибка и плесени.

Металл

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Для сооружения «остова» используются профили: стальные либо алюминиевые. Хитом стала профилированная труба, имеющая сечение 20х20 мм, или более внушительные размеры. Причины популярности — достаточная прочность, небольшой вес и приемлемая цена. Оцинкованные или окрашенные изделия отличает долговечность, так как эти покрытия гарантируют защиту от коррозии. Собирают элементы металлических каркасов различными способами: с помощью сварки, саморезов, гаек с болтами, «краб-систем».

Поливинилхлорид

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Этот почти невесомый материал используют для строительства небольших конструкций, которым не так страшна ветровая и снеговая нагрузка. Гибкие поливинилхлоридные профили/трубы просты в транспортировке, хранении и работе, которая отнимает минимальное количество времени на сооружение каркаса. Невысокая стоимость — еще одна «прелесть» материала.

Укрывной материал

Главное требование к нему — возможность беспрепятственного проникновения света. Здесь тоже лишь трио кандидатов. Для обшивки выбирают:

  • стекло;
  • полиэтиленовую пленку;
  • сотовый поликарбонат.

Стекло

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Этот материал — «первопроходец», так как для теплиц его начали использовать давным-давно, когда другие материалы еще не появились на свет. При всех несомненных достоинствах есть у него недостатки, которые сейчас, с появлением удачливых соперников, кажутся просто огромными. Это вес, предполагающий высокую нагрузку на каркас, и просто неприличная хрупкость, из-за которой теплица может мгновенно стать беззащитной.

Пленка

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Как и ПВХ для каркаса, полиэтиленовая пленка занимает определенную нишу. Ее выбирают в качестве укрывного материала, есть планируют соорудить небольшую сезонную теплицу. Плюс у полиэтилена один — дешевизна, минус тоже — ненадежность, являющаяся синонимом недолговечности. Исправить положение призвана армированная пленка: этот материал довольно прочен, не боится ветровых нагрузок.

Поликарбонат

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Этот материал прочен, недорог, гибок и легок, из-за сот имеет отличные теплоизоляционные свойства, поэтому быстро затмил своих соперников. Однако имеет ряд небольших недостатков: при установке материала необходимо учесть температурное расширение листов, торцы их обязательно требуют защиты. Главное условие, обеспечивающее надежность конструкции, — выбор качественного поликарбоната. Один из достойных вариантов и называется соответственно — «специальный для теплиц».

Теплица с каркасом из дерева

Не все хозяева загородных участков готовы работать с металлом, требующим от мастера навыков слесаря или сварщика. Дерево и классическая модель — лучшее сочетание, помогающее избежать особых трудностей.

Фундамент

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Только небольшие конструкции могут обойтись без надежной основы, но и им будет грозить участь стать «унесенными ветром». Обычный вид фундамента для постоянной стационарной теплицы — ленточный. Он просто необходим, если в качестве укрывного материала будет использоваться тяжелое стекло.

  1. Первым делом по периметру будущего сооружения выкапывают траншею. Предпочтительные размеры — ширина 200-300 мм, глубина — 300-500. Если теплица будет функционировать и зимой, то котлован копают, учитывая глубину промерзания грунта, меньшее значение не подойдет.
  2. Опалубку сооружают из досок. Если есть необходимость, укрепляют стяжками и подпорками. Засыпают и трамбуют слой песка (150 мм) либо гравия (100 мм). Укладывают, гидроизоляцию, арматуру, соединенную вязальной проволокой. Одновременно устанавливают вертикальные маяки — анкерные болты для фиксации к фундаменту нижней обвязки из бруса.
  3. Готовят бетонный раствор из цемента (1 часть), щебня мелкой фракции (3 части) и чистого речного песка (3 части). Заливают смесь в один прием, закрывают пленкой. Ждут схватывания бетона не менее 20 суток, лучше — месяц. В жаркое время года не забывают ежедневно проливать основание водой. На готовый фундамент укладывают гидроизоляционный слой — рубероид. Второй вариант — нанесение битумной мастики.

Каркас

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Древесину предварительно подвергают «обработке отработкой» машинного масла. Элементы нижней обвязки из бруса (100х100 мм) соединяют по углам вполдерева, крепят к фундаменту с помощью «замурованных» анкерных болтов. На внутренних углах деревянного основания устанавливают скобы, металлические уголки. Вертикальные стойки фиксируют к обвязке с шагом 500-700 мм. Для устойчивости к элементам добавляют укосины и горизонтальные перемычки. По периметру сверху крепят верхний пояс.

Чтобы упростить работу, существует другой способ. Элементы стен конструкции — деревянные рамы — делают заранее, а потом собирают теплицу, как большой конструктор. Минус есть, это больший расход материала, поэтому сооружение обойдется дороже.

На этом же этапе оформляют дверной проем. Две вертикальные стойки на расстоянии 800 мм делают усиленными — состоящими из двух планок. Эта рекомендация в большей степени относится к той опоре, на которую будут навешивать дверь. С противоположной стороны обязательно обустраивают форточку для проветривания.

Крыша

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Крутизна скатов теплицы находится в зависимости от региона, где находится участок. Если он славится заснеженными зимами, то большая «крутость» — требование обязательное. В ином случае допускаются пологие конструкции. Для работы подойдет брус 50х50 мм.

Первый этап — формирование конька крыши. Для сооружения стропильной системы на двух брусьях делают запилы в 45°, фиксируют их между собой. По этому шаблону изготавливают все элементы. Первую пару стропил крепят в двух противоположных концах верхней обвязки: на фасаде теплицы и на торце. Соединяют их брусом, к которому впоследствии крепят промежуточные стропильные детали. Для установки распорки для конька между боковыми сторонами обвязки крепят промежуточные брусья, шаг их — 1500-2000 мм. В середине их ставят опоры для конькового бруса.

Крепление поликарбоната

Этот материал обладает достаточной гибкостью, что облегчает его крой. Однако надо учесть все рекомендации, касающиеся монтажа поликарбоната.

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс

Теплица своими руками: фото, чертежи, виды, материалы и сам процесс
  1. Для разрезания материала используют болгарку, ножовку по металлу, строительный нож, циркулярную пилу либо электролобзик.
  2. В качестве соединительных элементов лучше использовать специальные профили из пластика: разъемные или неразъемные, пристенные, угловые. Торцевые профили необходимы для защиты от грязи, дождя и насекомых.
  3. Нужны нередко и дополнительные материалы. Гермоленту используют для верхних краев поликарбоната при скатном монтаже: только после ее приклеивания надевают торцевые профили. Перфорированный вид помогает избежать попадания влаги в оба края панелей при установке на арочную конструкцию. Для верхних торцов на стенах (вертикальных или наклонных) необходима алюминиевая лента, для нижних краев — перфорированная.
  4. При монтаже с помощью термошайб отверстия для них нужны шире на несколько миллиметров. Их оставляют для термического расширения. Шаг крепежа для теплицы — 300-400 мм. Жесткое крепление саморезов, их перетягивание — достаточные причины для деформации листа.
  5. Максимальную прочность конструкции обеспечит правильное расположение сот листов. На вертикальных поверхностях они обязаны находиться вертикально, на скатах — быть параллельными им.
  6. Торцы поликарбоната и канцелярский скотч — вещи несовместимые.
  7. Стыки листов должны располагаться строго по центру стоек каркаса.

Теплица своими руками: фото и чертежи, виды и особенности работы — тема обширная. Однако главное — трезво оценить свои силы, иначе сооружение может выйти совсем не таким, каким задумали его хозяева.

С одним из способов создать желанную конструкцию можно познакомиться здесь:

Размеры теплицы из поликарбоната - чертеж, лучшие варианты

Выращивание на открытом грунте сельскохозяйственных культур в условиях непредсказуемого климата с резкими перепадами температуры всегда сопряжено с некоторым риском. Защитить свой урожай от заморозков и снабдить его всем необходимым даже в самое жаркое и сухое лето поможет собственная теплица.

И как любое ответственное дело, возведение парника на приусадебном участке требует подготовки и тщательного планирования. Необдуманные действия не только потребуют переделок и дополнительных затрат в дальнейшем, но также повлияют на эффективность работы теплицы и, как следствие, на урожай. Потому, прежде чем приступать к постройке, нужно ознакомиться с чертежами теплиц, узнать больше про конструкцию и особенности.

Теплица из поликарбонатаТеплица из поликарбоната

Эффективность работы парника зависит от материала, используемого в качестве обшивки. По совокупности своих качеств наилучшим вариантом является использование листов поликарбоната.

Содержание статьи

Особенности теплиц из поликарбоната

Раньше в качестве основных материалов для обшивки теплицы выступали стекло и полиэтилен. Но первое отличается хрупкостью, большим весом и сложностью в монтаже, а второй – недолговечностью, малой прочностью на разрыв и склонностью собирать на себе пыль. Потому сейчас большая часть дачников в качестве материала для обшивки теплиц, рассчитанных на несколько сезонов, использует сотовый поликарбонат.

Прозрачный сотовый поликарбонатПрозрачный сотовый поликарбонат

Материал состоит из трех слоев.

  1. Верхний – сплошной лист поликарбоната, снабженный UV-пленкой и защищающий материал от разрушения под воздействием солнечного света.
  2. Средний – ряд пустотелых ячеек. Они значительно облегчают вес материала и выступают в качестве теплоизоляции. Также стенки этих ячеек играют роль ребер жесткости, сообщающих материалу повышенную прочность.
  3. Нижний – сплошной лист поликарбоната.
Строение защитного слояСтроение защитного слоя

Важно! Стандартная панель из поликарбоната имеет длину 6 метров и ширину 2,1 метра. В ходе проектировании теплицы желательно отталкиваться от этих цифр, вычисляя длину, ширину и высоту постройки, а также расстояние между элементами каркаса.

Лист поликарбонатаЛист поликарбоната Качественны и некачественный сотовый поликарбонатКачественны и некачественный сотовый поликарбонат

Свою популярность поликарбонат получил благодаря следующему набору достоинств.

  1. По сравнению со стеклом, он обладает меньшей массой. Следовательно, для теплицы из поликарбоната требования к каркасу и фундаменту не такие строгие.
  2. Прочность – при правильной работе и ответственном подходе к делу обшивка прослужит вам как минимум 5-6 лет.
  3. Низкая теплопроводность – наличие пустот в ячейках, заполненных воздухом, делает поликарбонат неплохим теплоизолятором. Растения в теплице с такой обшивкой менее подвержены резким перепадам температур.
  4. Высокая светопроницаемость — свет беспрепятственно проходит через материал.
  5. Стенки ячеек, как уже было сказано выше, играют роль ребер жесткости. Благодаря им поликарбонат – прочный материал, способный выдержать на себе немалое количество снега, выпадающего на крышу теплицы зимой.
Эксплуатационные характеристики листов сотового поликарбонатаЭксплуатационные характеристики листов сотового поликарбоната

Важно! Поликарбонат следует сгибать определенным образом, чтобы линии сгиба располагались поперек ребер жесткости. В изображении ниже — правильный и неправильный примеры.

Как правильно сгибать поликарбонатКак правильно сгибать поликарбонат

Кроме материала, в ходе проектирования теплицы важно выбрать ее будущую форму. Всего существует пять основных типов конструкции парника из поликарбоната, каждый со своими особенностями, достоинствами и недостатками.

  1. Теплица в форме арки – к полукруглым опорным элементам крепятся горизонтальные балки. Каркас полностью обшивается гнутыми листами поликарбоната. Полукруглая теплица хороша тем, что на ее крыше будет минимальное количество снега, кроме того, для сооружения каркаса потребуется значительно меньше материалов и времени. Что касается недостатков, то обычно парники в форме арки обладают малой высотой, что не только неудобно в работе, но и накладывает ограничения на выращивание некоторых культур.
Арочная теплицаАрочная теплица
  • Теплица с двухскатной крышей – классическая версия. Для сооружения понадобится больше материала и времени, но при этом решается проблема с малой высотой постройки. При желании на ее основе можно создать теплицу Митлайдера, известную своей эффективной системой вентиляции.
  • Двускатная теплицаДвускатная теплица
  • Теплица с односкатной крышей – оптимальный вариант для парника, пристраиваемого к забору, дому или к летней кухне. Конструкция сравнительно проста в создании, а при ее возведении рядом с домом уменьшаются затраты на подключение коммуникаций (если в этом есть необходимость).
  • На фото пристенная односкатная конструкцияНа фото пристенная односкатная конструкция
  • Теплица-хлебница – полукруглая теплица небольших размеров с открывающейся створкой. Получила свое название за сходство конструкции с устройством хлебницы. Хорошо подходит для работы с рассадой, при необходимости можно настроить степень открытия створки в зависимости от температуры.
  • Теплица-хлебницаТеплица-хлебница
  • Купольная теплица, также известная как шатровая. Сложна в постройке, но при этом чрезвычайно устойчива к воздействию ветра и снега. Кроме того, характеризуется наилучшими показателями освещенности. Дополнительное преимущество – привлекательный внешний вид.
  • Купольные теплицы имеют максимальную освещенность и могут стать уникальным украшением приусадебного участкаКупольные теплицы имеют максимальную освещенность и могут стать уникальным украшением приусадебного участка

    Цены на сотовый поликарбонат

    сотовый поликарбонат

    Составление проекта

    Работа над предварительным проектом теплицы из поликарбоната выполняется в несколько этапов:

    • выбор места;
    • определение размеров парника;
    • определение формы;
    • определение материала для каркаса;
    • выбор типа фундамента;
    • расчет числа дверей и вентиляционных окон;
    • составление чертежа.

    Для начала необходимо выбрать место для возведения парника. Критерии оценки и их значение приведены в таблице ниже.

    Выбор места для теплицыВыбор места для теплицы

    Таблица. Критерии выбора места для теплицы из поликарбоната.

    КритерииЗначение
    Распределение солнечного светаУчасток под теплицу в идеале должен получать солнечный свет с любой стороны с утра и до вечера. Затенение от близлежащих строений, заборов и деревьев нежелательно. Если это условие соблюсти полностью невозможно, то, как минимум, место под парник должно освещаться солнцем с полудня и до 6-8 часов.
    ЛандшафтЖелательно обустраивать теплицу на ровном месте. При наличии уклона потребуется террасирование.
    Ориентация по сторонам светаВ идеале теплица должна «длинными» стенами смотреть на север и юг, а торцами – на запад и восток соответственно. При этом вентиляционные окна следует располагать с южной стороны.
    ВетраНежелательно обустраивать парник в месте, регулярно продуваемым холодными потоками воздуха. Потому северные склоны холмов вряд ли подходят для возведения постройки.

    Важно! Также желательно не обустраивать парник в низинах или на торфяных почвах – температура в этих местах не намного, но ниже среднего значения, что повлияет на состояние растений.

    Размер теплицы выбирается на основе площади участка, бюджета на постройку и целей, которые ставит перед собой владелец приусадебного участка. Все парники, кроме куполовидных, имеют форму вытянутого прямоугольника. По краям постройки располагаются грядки с сельскохозяйственными культурами, в середине – дорожка. Если теплица широкая, то возможно расположение нескольких дорожек и рядов с грядками.

    Оптимальная ширина грядки – около 100 сантиметров, дорожки – 60-70. При меньших значениях работать в теплице станет неудобно. Ширина постройки вычисляется так: суммируются ширины дорожки (или дорожек) и всех грядок парника, к полученной цифре прибавляется 10-15 сантиметров, учитывающих толщину стенок теплицы. Итоговый результат и будет шириной вашей теплицы. В среднем, это от 2,5 до 6 метров.

    Оптимальная ширина грядок в теплицеОптимальная ширина грядок в теплице

    Длина постройки должна быть кратной 2-2,1 метрам – ширине стандартного листа поликарбоната. К этому числу прибавляются все те же 10-15 сантиметров стенок теплицы. Как результат – конечная длина объекта.

    Чертеж теплицы из поликарбонатаЧертеж теплицы из поликарбоната

    Совет! Постройка будет прочной в том случае, если вертикальные элементы каркаса будут располагаться с интервалом 1 метр. Учитывайте это при вычислении длины теплицы.

    Высота теплицы зависит от формы. Для арочных построек без цоколя она ограничена 2,1 метрами в своей наивысшей точке. Чтобы сделать теплицу выше и удобнее в работе, потребуется создание цоколя с помощью камня, бруса или кирпича. Для остальных типов парников высота выбирается по желанию владельца участка.

    Отдельно стоит сказать о размерах теплиц-хлебниц. В большинстве случаев такие теплицы отличаются чрезвычайно малыми габаритами, позволяющими работать с растениями или рассадой, не входя в парник. Соответственно, отпадает необходимость в дорожке. Высота таких парников не должна превосходить человеческий рост, иначе поднимать и опускать створки будет не слишком удобно.

    Устройство стандартного парника "Хлебница"Устройство стандартного парника «Хлебница»

    Форма теплицы выбирается на основе личных предпочтений владельца приусадебного участка. Подробнее про обустройство каждой из них будет рассказано ниже.

    Каркас теплицы изготавливается из следующих материалов.

    1. Дерево – с ним просто работать, стоимость материала сравнительно низкая. Однако дерево подвержено гниению и разбуханию из-за сырости. Последнему будет особенно способствовать влажный микроклимат теплицы. Требует обработки антисептиками и, желательно, краской.
    2. Металл – прочный и очень долговечный материал. Но и работать с ним будет существенно сложнее. Обязательно нанесение защиты от коррозии.
    3. Пластмассовые и поливинилхлоридные профили – сочетают долговечность металла и простоту в обработке дерева. Но стоит заметить, что теплицы с таким каркасом будут менее устойчивы к воздействию масс снега или сильных порывов ветра.
    Виды материалов для каркаса теплиц: сталь, алюминий, пластик, деревоВиды материалов для каркаса теплиц: сталь, алюминий, пластик, дерево

    Тип фундамента зависит от предполагаемой массы постройки. Если планируется сооружение маленькой теплицы-хлебницы или иной другой, то необходимость в фундаменте отсутствует. Для построек средней массы предпочтителен точечный фундамент или конструкция на основе бруса. Если планируется сооружение длинной и высокой теплицы, то имеет смысл обустроить ленточный фундамент из бетона.

    Цены на ПВХ профили

    пвх профиль

    Расчет дверей и окон проводится на основе данных о длине и ширине теплицы. Кроме «хлебниц», все остальные парники должны обладать, как минимум, одной дверью. Оптимальные размеры – 1,7-2 м высоты и 0,75-0,9 м ширины. Для теплиц длиной более 6-8 м желательно обустройство двух дверей на противоположных торцах постройки.

    Теплица-хлебницаТеплица-хлебница

    В парниках малой площади вентиляция может осуществляться через ту же дверь. Если же речь идет о постройках значительного размера, то возникает необходимость в обустройстве вентиляционных окон, которые нужно равномерно распределять по всей длине. Наилучшим образом подойдут откидные форточки-фрамуги, снабженные термоцилиндрами.

    Важно! Для защиты растений от переохлаждения вентиляционные окна следует обустраивать с южной стороны.

    Теперь настало время заключительного этапа – составления чертежа. Если вы раньше не имели опыта в черчении, то используйте миллиметровую бумагу или обычные двойные листы из тетрадки в клетку – так работать намного удобнее. Вместо ручек используйте карандаш – проще стереть ошибку или недочет, чем перерисовывать все заново. Более опытным в проектировании дачникам имеет смысл составлять чертеж в программах-САПР.

    Для эскиза можно использовать тетрадь в клеткуДля эскиза можно использовать тетрадь в клетку Составление схемы теплицы 9х3 м с помощью Archicad 18

    Выполнять план нужно как минимум в двух проекциях – со стороны торца и со стороны длинной стены. Дать лучшее представление о постройке может еще один вид – в изометрии.

    Поэтапно чертеж выполняется следующим образом.

    Шаг 1. Определяется масштаб.

    Шаг 2. Вычерчиваются внешние контуры теплицы, тщательно соблюдается длина, ширина и высота постройки с поправкой на масштаб.

    Шаг 3. Наносится основание парника.

    Шаг 4. Вырисовываются вертикальные опоры стен. Если речь идет про одно- или двухскатную теплицу, то также рисуются стропила.

    Шаг 5. На чертеж наносятся горизонтальные элементы каркаса, укосы и перемычки, двери и вентиляционные окна.

    Шаг 6. Чертеж дополняется заметками, местными видами (особенно полезно при создании схемы крепежа) и расчетом количества необходимых материалов.

    Схема каркаса теплицы из ПВХ трубСхема каркаса теплицы из ПВХ труб

    Далее приведены чертежи самых популярных типов теплиц. К рисункам приложены описания и некоторые особенности проектирования подобных парников.

    Арочные теплицы

    Ниже приведено несколько чертежей арочных теплиц. Составляя собственный, будет полезно опираться на них и использовать в качестве примера. Проектирование полукруглых парников имеет свои интересные особенности.

    Арочная теплицаАрочная теплица
    1. Высота постройки выбирается исходя из высоты гнутого листа поликарбоната. При его стандартных размерах 6х2,1 метра высота небольшой арочной теплицы будет составлять от 1,9 до 2,1 метра. Создавая проект, учитывайте высоту не только в самой высшей точке, но и ближе к краям теплицы.
    2. При составлении чертежа необходимо учитывать тот факт, что потребуется гнутый каркас и обшивка. От вас потребуется вычислить радиус изгиба, который не должен быть меньше минимально допустимого для поликарбоната радиуса. Узнать его можно у продавца материала.
    3. В качестве вертикальных опор выступают дуги из гнутого металла или пластика. Для теплицы длиной 4-5 метров достаточно двух вертикальных элементов – на переднем торце и на заднем. При большей длине дуги следует располагать с интервалом не более одного метра. Арки прикручиваются (или привариваются) к прямоугольному основанию.
    4. Между собой дуги соединяются при помощи горизонтальных элементов каркаса – направляющих. Без учета основания, потребуется от 5 до 7 направляющих. Один элемент должен располагаться в наивысшей точке теплицы, остальные равномерно распределяются слева и справа от него.
    Чертеж арочной поликарбонатной теплицы из профильной трубыЧертеж арочной поликарбонатной теплицы из профильной трубы Схема арочной теплицы из поликарбонатаСхема арочной теплицы из поликарбоната Размеры теплицы из поликарбоната, чертежРазмеры теплицы из поликарбоната, чертеж Еще один чертеж теплицы из поликарбонатаЕще один чертеж теплицы из поликарбоната
    Теплица из ПВХ труб своими руками

    Теплица из ПВХ труб своими руками

    В этой статье вы найдете пошаговую инструкцию, как сделать теплицу из пластиковых труб самостоятельно! Также рекомендуем прочитать статью о том, как провести уборку теплицы из поликарбоната осенью.

    Двускатная и односкатная теплицы

    Основное отличие в чертежах теплиц с крышей традиционной формы – количество скатов, один или два. Угол их наклона варьируется, от 20° до 30° или даже до 45°. Подобные значения обеспечивают сход осадков (в частности снега) с крыши, потому меньшие значения использовать нежелательно, иначе в очень снежную зиму появляется риск того, что верх теплицы проломится под тяжестью.

    Односкатная теплицаОдноскатная теплица

    Для обеспечения большей прочности стен между вертикальными элементами допустимо расположение диагональных поперечин или укосов. В принципе, и укосы, и все остальные части каркаса желательно выполнять из стального профиля с сечением не менее 40х20 миллиметров.

    Важно! Желательно, чтобы диагональные балки и укосы на противоположных стенах размещались одинаковым способом.

    Оптимальное расстояние вертикальных элементов каркаса друг между другом составляет 1-1,2 метра или менее. Это касается и стропил, которые размещаются на одних линиях с вертикальными элементами стен. Пример можно наблюдать на многочисленных чертежах теплиц из поликарбоната с двухскатной или односкатной крышей.

    Двускатная теплица из поликарбонатаДвускатная теплица из поликарбоната

    При расчетах длины, ширины, высоты теплицы, а также расстояний между элементами каркаса очень удобно исходить из размеров стандартного листа поликарбоната – 6 метров в длину и 2,1 в ширину. Не забывайте о том, что его можно разделить на две или четыре части, и таким же образом при проектировании исходить из элементов 3х2,1 или 1,5х2,1 метра. Здесь у вас может возникнуть вопрос – почему не применяется деление листа по ширине? Дело в том, что пропилить шестиметровый лист дело трудоемкое и, к тому же, использование листов 6х1,05 или 3х1,05 метра нецелесообразно.

    Чертеж двускатной приусадебной теплицы с деревянным каркасомЧертеж двускатной приусадебной теплицы с деревянным каркасом Схема двускатной теплицы (каркас из металлопрофиля)Схема двускатной теплицы (каркас из металлопрофиля) Чертёж двускатной стационарной конструкции на собственном фундаментеЧертёж двускатной стационарной конструкции на собственном фундаменте Чертеж для строительства поликарбонатной теплицы с двускатной крышейЧертеж для строительства поликарбонатной теплицы с двускатной крышей

    Составление плана будущей теплицы из поликарбоната существенно упростит процесс ее постройки и убережет вас от возможных ошибок. Созданный по грамотному плану парник будет долговечным и эффективным, приносящим каждый сезон обильный и качественный урожай.

    Видео — Сборка теплицы из поликарбоната

    About Author


    admin

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
