Тетива для лестницы своими руками

Инструкция по изготовлению тетивы для лестницы своими руками

При выборе варианта конструкции для лестницы в частном доме стоит обратить внимание на лестницы на тетивах. Это, пожалуй, самый классический способ исполнения. К тому же такую лестницу можно сделать без подступенков, что снизит расходы на материал и облегчит конструкцию. Как выглядят ступени, конечно, каждый знает. Но вот как правильно вырезать тетиву для их крепления? Об этом мы расскажем ниже.

Что такое тетива

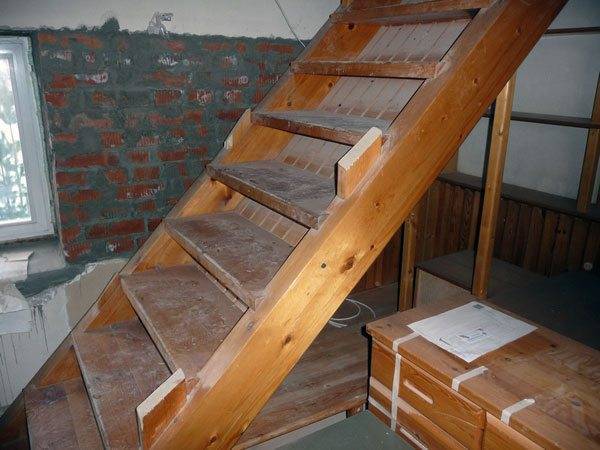

Из чего состоит лестница на тетивах

Тетива представляет из себя опорные несущие балки, располагающиеся по бокам, с пазами, вырезающимися на внутренней стороне. Пазы предназначены для монтирования ступеней. Таких несущих балок обычно две. Но если лестница с одной стороны примыкает к стене, то в этом случае потребуется только одна тетива с противоположной стороны. Со стороны стены крепление осуществляют на больцах.

Различают лестницы на тетиве с подступенками и без (открытая). При этом отсутствие их сделает конструкцию более лёгкой и менее затратной, но вот в плане надёжности она будет уступать.

В качестве строительного материала для тетивы лестницы чаще всего используют дерево или металл. Подойдёт и железобетон, но в домашних условиях будет сложно изготовить такую тетиву.

Самый оптимальный вариант, пожалуй, древесина. Такая лестница и выглядит отлично, и нет необходимости работать со сваркой, которая может испортить внешний вид наличием швов.

При выборе древесины стоит обратить внимание на следующие породы :

  • Хвойные. Минусом ели, сосны, пихты и кедра будет выделение смолы. Это может сказаться на том, как ровно ляжет краска. Хотя такие породы отлично смотрятся и в натуральном цвете. К тому же, они имеют хорошие технические характеристики.
  • Лиственные. Этот тип древесины выбирают чаще всего ввиду простоты обработки и покраски. Среди них дуб, клён, вишня и бук.

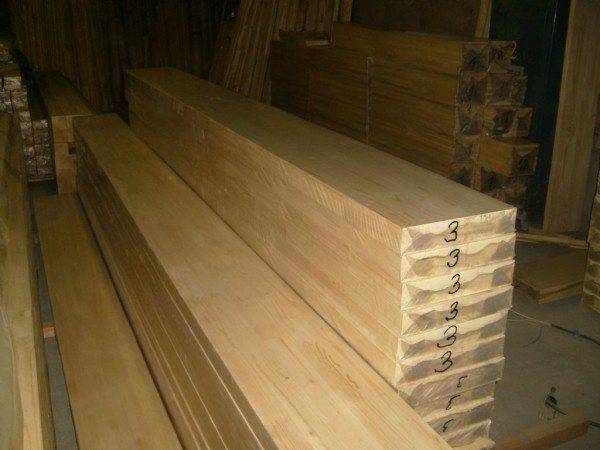

При выборе пиломатериала для будущей тетивы необходимо рассчитать её габариты, чтобы балка получилась цельной, без сращиваний. Длина и ширина должны находиться в соответствии с проектными рекомендациями.

Расчёт тетивы

Для расчёта используют формулу, которая зависит от длины шага.

Существуют несколько правил для грамотного расчёта :

  • Человеческий шаг имеет длину 63 сантиметра. Исходя из этого, оптимальное соотношение будет в формуле для расчёта: 2 высоты ступени + глубина ступени = 63±3 сантиметра.
  • Наиболее комфортным уклоном лестницы считается 30-40 градусов.
  • Оптимальный параметр глубины ступени — 28-30 сантиметров. В случае, когда тетива неспособна обеспечить требуемую глубину, ступень делают шире, компенсируя недостаток выступом.
  • Оптимальный параметр высоты ступени — 15-20 сантиметров.

Что касается габаритов тетивы, то они будут зависеть от того, какую длину имеет будущий лестничный марш. При этом есть и стандартные размеры. Деревянная опорная балка шириной в 90 сантиметров должна иметь толщину не менее 4 сантиметров и ширину — 30 сантиметров. Подходящим уровнем для прореза пазов является 2-3 сантиметра.

Необходимо понимать, что расстояние между пазами и их ширина на внутренней плоскости тетивы будут задавать характеристики пролёта — ширина и высота ступени. К тому же, эти параметры влияют и на угол уклона лестницы.

Минимальная ширина балки будет равна 27,5 сантиметрам. Эта величина обусловлена необходимостью оставления полосы тетивы над и под ступеньками шириной не меньше 5 сантиметров.

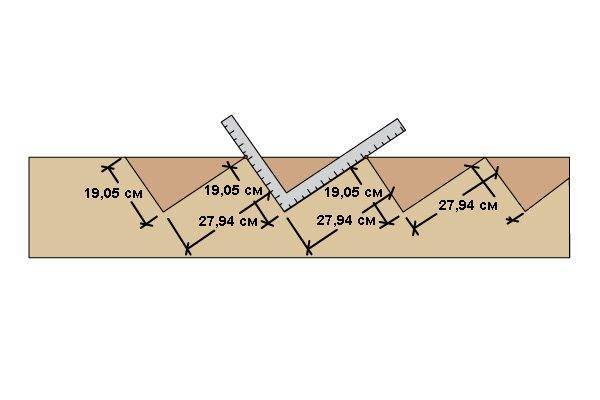

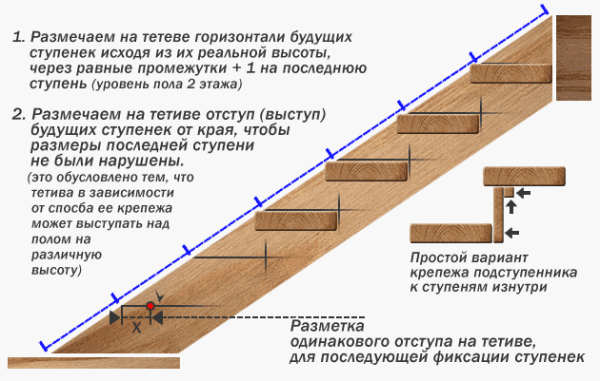

При нанесении разметки на тетиву учитывают, что число ступеней фактически будет меньше расчётного. Это происходит, потому что последняя ступень лестницы является полом второго этажа. Для нанесения разметки на тетиву можно использовать линейку или уголок. Но в этом случае существует риск образования погрешности. Лучше всего подготовить специальный шаблон.

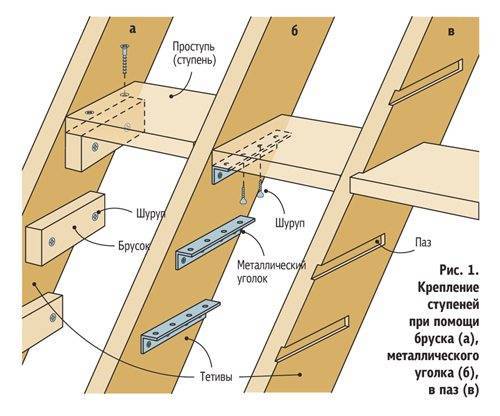

Ступени могут располагаться относительно тетивы следующими способами :

  • Опорная линия отсутствует. Для такой тетивы пазы делают открытыми.
  • С опорной линией. В этом случае врезки делают закрытыми.
  • С опорной линией, но без врезок, а с использованием опорного крепления, накладок, уголков.

Опорная линия представляет собой черту, нанесённую на всю длину кромки балки. Её располагают на определённом уровне, но не менее 50 мм. от кромки.

После того как готовы все детали лестницы, необходимо произвести их обработку антисептиками и пропитать грунтовкой.

Инструкция по изготовлению

Перед началом работ необходимо произвести расчёты и подготовить требующийся материал

. Далее производят разметку. После чего можно приступать к изготовлению.

Работа будет проходить с помощью следующих инструментов:

  • линеек, строительного уровня;
  • электролобзика;
  • ручного фрезерного станка;
  • дрели;
  • молотка с резиновым наконечником.

Пазы вырезают после нанесения разметки с помощью ручного фрезерного станка. Эти работы подготовят тетиву лестницы для установки ступеней.

Далее работы делятся на три варианта в зависимости от типа крепления. Делают либо закрытый вырез, либо открытый паз. Есть вариант установки опорных соединений.

Крепление ступеней при помощи бруска

После этого производят установку конструкции. Тетива лестницы будет примыкать к двум поверхностям — лестничной площадке первого этажа и потолочному перекрытию или половине второго этажа.

Максимальная нагрузка в конструкции лестницы приходится на нижнюю опору. В месте верхнего опирания существует нагрузка вертикального типа, если есть горизонтальный опор на площадку.

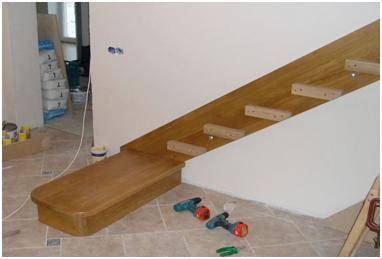

Крепление тетивы может производиться у стены. В этом случае необходимо произвести тщательный замер балки и отпилить верх и низ, где проходит опор на пол и поперечную балку проёма.

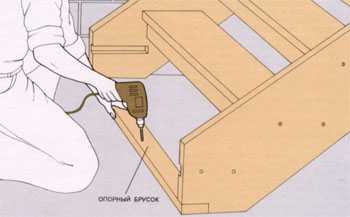

Опорный брусок: установка

Чаще всего используют конструкцию, имеющую врезные ступени. Пазы в опорной доске делают двухсантиметровыми. При этом важно, чтобы все они были одинаковыми и ровными – это поможет избежать «хождения» ступени. Лучше всего использовать шаблон для ровной разметки расстояния. Для его изготовления подойдёт фанера, к которой прибивают планки с отступом 5 см. от каждого угла.

Нарезка пазов может производиться вручную, но лучше вырезать отверстия с помощью фрезерной ручной машины, используя трафарет .

  • Прибивается пара брусков таким образом, чтобы они были параллельны кромке тетивы. Необходимо сохранять между ними расстояние, равное ширине тетивы.
  • Размещают трафарет для того, чтобы нарисовать опорную линию, совпадающую с балочной.
  • Трафарет для ступеней кладётся на шаблон под фрезеровку.
  • Совмещают линии опор.
  • Рисуют линии, соответствующие сторонам проступи.
  • Трафарет для ступени придвигают к проступной линии, обводя маркером получившуюся разметку.

После этого переходят к прорезанию отверстий. Для этого подойдёт лобзик или дрель. С их помощью необходимо проделать отверстия размером чуть большим, чем нужно. После этого тетивы кладутся на козлы, и с помощью трафарета наносится разметка. Отверстие диаметром 15 или 20 мм. выпиливают с помощью фрезерного станка. В углах проходят долотом.

Монтаж производят в следующем порядке :

  • Собирается марш, который кладут на бок таким образом, чтобы пристенная тетива размещалась снизу. После этого проводят линию с внутренней стороны подступенка и верхней ступени.
  • Далее прочерчивают линию, соединяющую заднюю кромку фризовой проступи до уровня плинтуса. Зачастую эта линия имеет длину 7,5 см.
  • Теперь необходимо снять верхний подступенок. Тетиву отпиливают по направляющим.
  • Нижнюю часть балки отпиливают параллельно линии пола.
  • Перед установкой делают выемку, размещённую на верхней опорной стойке. Эта выемка используется для насаживания стойки на верхнее перекрытие. Выемку делают при монтаже готового марша.

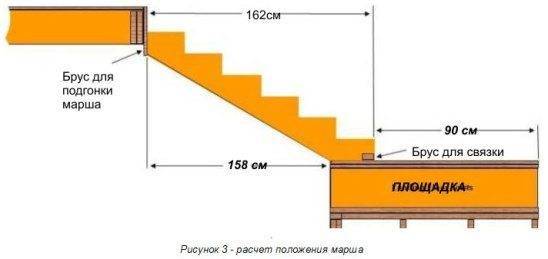

Расчет положения марша

  • Крепится тетива к обоим опорным стойкам с помощью шпунтов в специальные заранее сделанные пазы.
  • Чтобы увеличить надёжность крепления лестницы, необходимо закрепить марш к балкам. Это делают с помощью шурупов через опорные стойки. К стене крепление производится через тетиву.

Крепление тетивы к полу может производиться двумя способами :

  • Установка опорной стойки производится в заранее подготовленное отверстие в стяжке пола.
  • Установка опорной стойки производится с помощью стальных анкеров. Этот вариант наиболее прост для реализации.

Изготовление лестницы на тетивах своими руками

Лестница является одним из самых сложных элементов внутреннего интерьера дома. Неправильная конструкция создаст сильный дискомфорт при подъеме и может привести к травме при спуске. Неточное изготовление вызовет раздражающий скрип, а плохой материал скажется позже, рассыхаясь и трескаясь. Напротив, аккуратно сделанная лестница станет истинным украшением дома, а широкий выбор комплектующих, различных по материалу и форме, позволит придать ей индивидуальность.

Лестничный марш – ряд ступеней, от площадки до площадки.
Ступень – элемент марша, состоящий из проступи и подступенка.
Проступь – горизонтальная деталь ступени (по которой, собственно, и ходим).

Подступенок – вертикальная деталь ступени, служащая для придания жесткости проступи.
Тетива – несущая боковина марша.
Перила – ограждение, состоящее из поручня, балясин и столбов.
Лобик – часть проступи, выступающая вперед. Его размер – это расстояние от внешнего края проступи до подступенка.

Основной ошибкой, при планировании лестницы, является то, что считается возможным вместить ее в любое пространство. Расчет лестницы следует начинать на стадии планирования внутреннего пространства дома. Исходить надо из определенных требований к конструкции лестницы.

  • Комфортность определяется углом наклона марша. Оптимальным является угол 30°. Соотношение ширины проступи к высоте подъема – 29 к 17. Допустимые пределы угла наклона, без особого ухудшения комфортности, – от 22° до 40°. Соотношения ступени, в этих случаях, – от 32/13 до 22,5/19.
  • Оптимальная ширина марша – 90 см. Минимальная удобная – 80 см. Комфортная – от 110 см.
  • Ширина площадки, в просвете от ограждения до стены, не должна быть меньше 90 см. Следует добавить к ширине, при расчетах, место установки столба ограждения и выступающий лобик (как на ступени). Ширина площадки увеличится, примерно, на 130 мм.
  • Высота просвета, над каждой ступенью, должна быть не менее двух метров.
  • Площадка, обычно, делается прямой, но может состоять и из нескольких косоугольных ступеней (разворотная площадка). Выбор вида определяется размером отведенного для лестницы места и габаритами междуэтажного проема. Эстетичность стоит на втором плане, поскольку зависит только от качества работы и чувства вкуса мастера.

Решив делать лестницу своими руками, стоит остановиться на классическом варианте: П – или Г -образная лестница с промежуточной прямой площадкой. Не стоит усложнять себе жизнь созданием сложной конструкции. Ошибка в опорной системе приведет к деформации или разрушению лестницы, а переизбыток запаса прочности ухудшит внешний вид.

Расчет самой лестницы прост. Высота этажа, от уровня пола нижнего этажа до уровня пола второго, делится на высоту ступени. Полученное количество и ширина ступеней – исходные точки расчета маршей. Учитывайте то, что самую верхнюю проступь лучше сделать небольшой: шириной 6 – 8 см. Далее делается чертеж места, где будет стоять лестница. На нем обязательно должны быть все элементы: дверные проемы, окна, межэтажный проем, толщина перекрытия. С учетом всего этого, расчерчивается лестница и площадка. Не забудьте, что площадка, это тоже ступень. Если выбран вариант маршей на тетивах, то распределение оставшейся части тетивы, за габаритами ступеней, таково: одна треть сверху и две снизу. Естественно, что верхний край тетивы выходит над площадкой. Выступающий угол надо будет срезать так, чтобы остался небольшой зацеп, высотой 4 – 5 см и заходящий на площадку, примерно, на 5 – 8 см. Не надо пытаться сделать его больше. Его основная функция – помощь при монтаже.

Обязательно вычерчивается поручень. Точка пересечения линий ограждений над площадкой – это внешний край столбов. Если все будет сделано правильно, то поручни первого и второго маршей сойдутся над площадкой на одной высоте. Оптимальная высота ограждения – 90 см. Она определяется по вертикали в середине проступи. Расстояние между балясинами не должно превышать 15 – 17 мм.

Чертеж должен быть очень точным. После устранения на нем всех нестыковок и подбора размеров деталей, он будет основным источником данных по углам наклона маршей и размерам элементов.

Обычно для лестниц берут твердолиственные породы дерева – дуб, бук, граб, но неплохо выглядит и сосна. Несмотря на свою мягкость, она лучше выдерживает нагрузки на изгиб. Наиболее оптимальным вариантом является выбор в пользу бука. Он достаточно прочен к истиранию, долговечен, хорошо окрашивается, прост в обработке, имеет плотную структуру, обладает приятным цветом и красивой структурой, и, что немаловажно, не очень дорого стоит.

В продаже имеются детали лестниц стандартного размера. Проступи, обычно, продаются шириной 300 и толщиной 40 мм. Подобная толщина проступи пригодна для марша шириной не более 90 см. Заготовки тетив должны быть толщиной не меньше 6 см. Ширина их, как правило – 300 мм. Толщина подступенка особого значения не имеет, но желательно, чтобы она была больше 20 мм. Обратите внимание, чтобы сечение балясин было одинаковым по размеру с пазом на нижней стороне поручня.

Все детали, поступающие в продажу, склеены из нескольких частей. Это преимущество перед цельными деталями. Из материала вырезаны все пороки и повреждения, клеевой шов добавляет прочности. Покупая детали, будьте очень внимательны. Часто заготовки упакованы в пачки по нескольку штук или упаковка мешает хорошо рассмотреть деталь. Требуйте возможности осмотра заготовок до оплаты товара. Тщательно проверяйте, чтобы не было трещин, пятен гнили, сквозных выпадающих сучков и сырых брусков в клееном щите. Пятна черной пыли на заготовке не грязь, это грибок. Его наличие свидетельствует о том, что материал не проходил сушку в камерах. Обратите внимание на класс заготовок, он влияет на цену. На упаковке должна стоять маркировка: «А – А» или «А – В». Это категории плоскостей щита. «А – В» значит, что одна сторона высшего класса, то есть бруски подобраны по цвету и текстуре, а на второй присутствуют мелкие дефекты, не ухудшающие параметров, вроде небольших сучков или белых слоев заболони. Если не собираетесь сразу приступать к обработке деталей, то, доставив их домой, тщательно упакуйте. Для этого подойдет пищевая пленка – стрейч. Это предохранит детали от деформации. Хранить их следует подальше от нагревательных элементов, защитив от попадания солнечного света, который может вызвать изменения в цвете древесины.

Изготовление и монтаж лестницы

В первую очередь устанавливается площадка. Для создания опорной тумбы, под площадкой, потребуется брус, сечением 100 на 100 мм, и доска 120 на 50 мм. Столбы из бруса ставятся по углам площадки и в местах опоры наружных тетив. Низ столбов крепится к полу с помощью металлических уголков, а верх будет удерживать каркас, прикрепляемый к стенам. Каркас вяжется из доски, поставленной на ребро. Внешняя обвязка должна проходить заподлицо с наружными сторонами столбов. Внутри каркаса устанавливаются средние балки, расположенные напротив точек опоры тетив. Для соединения столба с каркасом, на торце бруса выпиливаются четверти, соответствующие сечению доски. Верх каркаса должен быть расположен точно по уровню. Неровности пола компенсируются высотой столбов. При расчете размеров тумбы, следует учитывать будущую облицовку, поскольку площадка должна выходить за крайнюю точку на толщину лобика. На этом этапе решается основная проблема, создающая трудности при дальнейшем монтаже.

Лобик площадки должен быть параллелен краю перекрытия в межэтажном проеме и, одновременно, перпендикулярен стенам. При невозможности соблюсти эти два условия, делайте упор на втором. Проще удлинить опорную часть тетивы, чем соединять площадку и, примыкающую под углом, ступень.

Следующий шаг – подгонка тетив. На тетивах расчерчивается расположение ступеней, подступенков, вырезы под лобик площадки и опорные плоскости. Если удалось соблюсти условия предыдущего абзаца, то тетивы одного марша будут полностью зеркальны и можно их сразу обрезать. Если нет, то понадобится предварительная примерка тетив по месту их установки. После этого, подготавливаются посадочные места под проступи. Можно сделать в тетиве пазы под ступени, но это очень трудоемкий процесс, требующий большого опыта и практики, а также наличия ручного фрезера с набором фрез и насадок. Проще использовать другой вариант, сделав соединения встык. Для этого нужно изготовить шаблон сверловки проступей с торца. На нем делаются метки для сверления отверстий под шканты и саморезы. По этому шаблону сверлятся проступи и тетивы, иначе не добиться точного совмещения. Шкант должен выступать не более чем на 1 см. Для стягивания можно использовать сантехнические саморезы, диаметром 12 – 14 мм. Чтобы спрятать головки, в тетиве делаются потаи. Сначала тетива насквозь сверлится с внутренней стороны тонким сверлом. Затем с внешней стороны делается углубление перьевым сверлом. Потаи закрываются деревянным «грибочком». От его диаметра зависит выбор размера пера. Можно закрыть отверстия красивыми накладками на тетиву.

Далее готовим ступени. Здесь не обойтись без торцовочной пилы с протяжкой и ручного фрезера. Длина всех проступей и подступенков не должна отличаться более чем на 0,5 мм. Ширина проступи: расчетная ширина + толщина лобика (обычно 25 – 30 мм) + толщина подступенка (для четверти в задней части проступи). Отступив от лицевой части на толщину лобика, с нижней стороны фрезеруется паз глубиной 10 мм. Подступенок должен заходить в паз с зазором в 1 мм. Сзади проступи делается четверть под верхний подступенок. Высота четверти – около половины толщины проступи. Ширина подступенка: расчетная высота ступени – толщина проступи + глубина паза + высота четверти.

Первый марш можно собрать на полу и поставить его целиком, а вот второй придется монтировать на месте. Его собирают в первую очередь, поскольку первый марш будет мешать. Для этой операции обязательно нужен помощник. Тетивы ставятся так, чтобы можно было вставить и закрутить саморезы со стороны стены. Вставляется и притягивается первая проступь. Саморезы вкручиваются не до упора. Главное, чтобы шканты вошли в гнезда миллиметра на два – три. Затем тетивы раздвигаются и вставляется следующая проступь. И так до конца. После этого, поочередно, вставляются подступенки и затягиваются проступи. В четверти подступенок крепится саморезами к ребру проступи. Можно закрепить его и в пазу, вкрутив шурупы через проступь. Отверстия под их головки глушатся шкантами и зашлифовываются. После сборки марш придвигается вплотную к стене и прикрепляется к ней анкерами. Основное внимание надо обратить на крепление нижней части марша, верх фиксируется только от бокового смещения.

В данном виде лестниц балясины устанавливаются на тетивы. Вариантов их крепления несколько:

  • В нижней части балясины делается шип и она вклеивается в гнездо на ребре тетивы. Этот способ сложен в работе и неудобен при монтаже. Любая неточность испортит весь вид.
  • Балясина прикручивается к ребру саморезом. Самый простой вариант, но балясину желательно дополнительно приклеить. Иначе она может двигаться.
  • Балясины крепятся на отдельную рейку – накладку. Затем весь ряд устанавливается на тетиву. Это самый оптимальный способ. Дополнительная накладка придаст более богатый вид лестнице.

Выбрав способ крепления, вычисляют высоту балясины. По нему подгоняют столбы, высота которых, в разных местах установки, будет отличаться. Столбы – основа всего ограждения и от их крепления зависит устойчивость всего ряда балясин. Лучше всего поставить столб на промежуточную опору.

К торцу столба прикручивается металлическая пластина толщиной 3 – 4 мм, выступающая за края столба на 2 – 3 см. К полу столб крепиться анкерами через отверстия в крае пластины. В нижней части столба, для дополнительной устойчивости, делается глухой паз, в который заходит конец тетивы. Столб притягивается к нему саморезом, а затем крепится к полу.

В продаже имеются два вида поручней. Первый состоит из двух частей. Сначала нижняя часть прикручивается к верхушкам балясин, а затем крепеж закрывается верхней частью. Второй, самый распространенный, представляет собой профилированный брусок с пазом на нижней стороне. Паз предусмотрен как направляющая для крепления балясин и для декорирования неточностей торцевания. Для удобства монтажа, желательно этот поручень немного доработать. Внутри паза пробирается еще один паз глубиной 5 – 6 мм. Ширина особого значения не имеет. Она может быть от 15 до 25 мм. Подбирается рейка, точно входящая в этот паз. Она крепиться к балясинам, а после к ней прикручивается поручень. Длина поручня определяется по длине ребра тетивы между крайними столбами. Поручень крепят к столбу встык, стягивая их мощным саморезом.

Поделитесь статьей в социальных сетях

Тетива для лестницы своими руками – возможность попробовать собственные силы

Лестницы на тетивах представляют собой одну из традиционных разновидностей лестничных конструкций. Они получили широкое распространение в загородных домах и многоуровневых квартирах. Такие лестницы внешне выглядят намного массивнее своих аналогов, но они надежнее и в чем-то привлекательнее. Опытный профессионал наверняка скажет, что тетива для лестницы своими руками – это не проблема, но для начинающего домашнего мастера в процессе работы может возникнуть масса непредвиденных ситуаций и даже проблем.

Конструкция лестницы на тетивах

Самое простое решение – это одномаршевая деревянная конструкция. У нее есть свой собственный способ фиксации ступеней, который имеет существенные отличия от любых других вариантов крепления. Но для начала следует разобраться, что такое тетива лестницы и что она собой представляет.

Итак, тетива — это, прежде всего, несущая лестничная конструкция, на которую опираются ступени. Она имеет вид прямой или изогнутой балки, в зависимости от вида лестницы, а устанавливается – с одной или двух сторон марша. Тетива имеет внутри пазы, в которые вкладываются проступи и подступенки, или накладные планки, на которые они ставятся. Она прикрывает ступени с торцов, а опирается на верхние и нижние поперечные балки.

Для того чтобы лестница оставалась прочной, а боковины не «разъехались» в разные стороны, между собой их скрепляют при помощи металлических стержней с резьбовыми соединениями и гайками. В других случаях используют тяжи с деревянными или стальными клиньями.

На что обратить внимание при изготовлении тетивы

При возведении лестницы с врезными элементами ступеней, с внутренней стороны тетивы делают пазы небольшой глубины – 1,5-2 см. В дальнейшем в них будут вставляться проступи и подступенки. Изготовленная тетива для лестницы своими руками должна иметь вырезы одинаковой глубины с ровными краями.

Чтобы не произошло непредвиденного перекашивания лестничной конструкции, следует внимательно отнестись к точной разметке взаимного расположения пазов на обеих опорных балках. Для этого рекомендуется изготовить специальный шаблон из тонкой фанеры. Необходимо помнить о том, что направляющие на нем должны быть закреплены на расстоянии 50 мм от намеченной линии. Именно настолько углы должны отступать от края тетивы, иначе она превратится в косоур. Все это видно на прилагаемой схеме.

Вначале на внутренней стороне балки наносят продольные линии, отступающие от краев на 50 мм. Это расстояние позволяется уменьшать до 30 мм в необходимых случаях. Затем готовый шаблон начинают перемещать по краю тетивы, используя направляющие, и карандашом очерчивают места расположения будущих ступеней.

При нанесении разметки на две тетивы для одной лестницы не следует забывать о том, что месторасположение пазов на них должно быть зеркально отображенным.

Важно, чтобы в верхней и нижней части опорных балок размеченные линии совпали с уровнями полов обоих этажей и лестничным проемом, причем вертикально это будет или горизонтально – зависит от конструкции самой лестницы.

Не рекомендуется сразу отпиливать ненужные верхние концы тетивы. Благоразумнее – примерить их по месту. Не исключено, что они еще пригодятся для врезки в опорную балку перекрытия при окончательной установке.

Как правильно сделать пазы

Тетивы изготавливают из цельной доски, либо клееного бруса. Вне зависимости от выбранного материала, пазы для проступей следует вырезать перпендикулярно направлению волокон древесины. Для возможности их изготовления можно воспользоваться ручным инструментом, но удобнее будет вырезать углубления по готовому трафарету с помощью электрической фрезерной машины в два-три прохода.

Перед тем, как приступить к окончательному монтажу лестницы, очищенный от стружки и мелкой пыли паз, а также торцы ступеней промазывают клеем. После чего приступают к сборке конструкции.

Чем интересны лестницы на тетивах

Крепление ступеней на тетиву является наиболее простым решением устройства лестницы. Ее конструкция может иметь один или несколько маршей, промежуточные площадки или поворотные ступени, быть винтовой или скругленной. Все зависит от наличия свободного пространства для устройства лестницы, высоты этажа и стилевого решения. Ее оформляют резьбой по дереву или коваными элементами, выполняют в сочетании с различными материалами, а ступени делают с подступенками или без них.

Отличительной особенностью лестниц на тетивах можно считать свободное размещение балясин, чего не скажешь о лестничных конструкциях на косоурах, где более четко определена расстановка опор ограждения. Преимуществом тетивы является то, что она практически скрывает ступени, что может быть весьма существенным в некоторых случаях.

В любом случае, крепление ступеней на тетиве считается более надежным, а при уборке эта продольная опора помогает защитить стену от случайных загрязнений.

29.06.2014 в 21:06

Источники: http://7lestnic.com/komplektuyushhie/tetiva-dlya-lestnicy-svoimi-rukami.html, http://www.baurum.ru/go/izgotovlenie-lestnicy-na-tetivah-svoimi-rukami/, http://semidelov.ru/mar/tetiva-dlya-lestnitsy-svoimi-rukami-vozmozhnost-poprobovat-sobstv/

Что такое тетива лестницы - Всё о лестницах

Тетива для лестницы своими руками – возможность попробовать собственные силы

Лестницы на тетивах представляют собой одну из традиционных разновидностей лестничных конструкций. Они получили широкое распространение в загородных домах и многоуровневых квартирах. Такие лестницы внешне выглядят намного массивнее своих аналогов, но они надежнее и в чем-то привлекательнее. Опытный профессионал наверняка скажет, что тетива для лестницы своими руками – это не проблема, но для начинающего домашнего мастера в процессе работы может возникнуть масса непредвиденных ситуаций и даже проблем.

Конструкция лестницы на тетивах

Самое простое решение – это одномаршевая деревянная конструкция. У нее есть свой собственный способ фиксации ступеней, который имеет существенные отличия от любых других вариантов крепления. Но для начала следует разобраться, что такое тетива лестницы и что она собой представляет.

Итак, тетива — это, прежде всего, несущая лестничная конструкция, на которую опираются ступени. Она имеет вид прямой или изогнутой балки, в зависимости от вида лестницы, а устанавливается – с одной или двух сторон марша. Тетива имеет внутри пазы, в которые вкладываются проступи и подступенки, или накладные планки, на которые они ставятся. Она прикрывает ступени с торцов, а опирается на верхние и нижние поперечные балки.

Для того чтобы лестница оставалась прочной, а боковины не «разъехались» в разные стороны, между собой их скрепляют при помощи металлических стержней с резьбовыми соединениями и гайками. В других случаях используют тяжи с деревянными или стальными клиньями.

На что обратить внимание при изготовлении тетивы

При возведении лестницы с врезными элементами ступеней, с внутренней стороны тетивы делают пазы небольшой глубины – 1,5-2 см. В дальнейшем в них будут вставляться проступи и подступенки. Изготовленная тетива для лестницы своими руками должна иметь вырезы одинаковой глубины с ровными краями.

Чтобы не произошло непредвиденного перекашивания лестничной конструкции, следует внимательно отнестись к точной разметке взаимного расположения пазов на обеих опорных балках. Для этого рекомендуется изготовить специальный шаблон из тонкой фанеры. Необходимо помнить о том, что направляющие на нем должны быть закреплены на расстоянии 50 мм от намеченной линии. Именно настолько углы должны отступать от края тетивы, иначе она превратится в косоур. Все это видно на прилагаемой схеме.

Вначале на внутренней стороне балки наносят продольные линии, отступающие от краев на 50 мм. Это расстояние позволяется уменьшать до 30 мм в необходимых случаях. Затем готовый шаблон начинают перемещать по краю тетивы, используя направляющие, и карандашом очерчивают места расположения будущих ступеней.

При нанесении разметки на две тетивы для одной лестницы не следует забывать о том, что месторасположение пазов на них должно быть зеркально отображенным.

Важно, чтобы в верхней и нижней части опорных балок размеченные линии совпали с уровнями полов обоих этажей и лестничным проемом, причем вертикально это будет или горизонтально – зависит от конструкции самой лестницы.

Не рекомендуется сразу отпиливать ненужные верхние концы тетивы. Благоразумнее – примерить их по месту. Не исключено, что они еще пригодятся для врезки в опорную балку перекрытия при окончательной установке.

Как правильно сделать пазы

Тетивы изготавливают из цельной доски, либо клееного бруса. Вне зависимости от выбранного материала, пазы для проступей следует вырезать перпендикулярно направлению волокон древесины. Для возможности их изготовления можно воспользоваться ручным инструментом, но удобнее будет вырезать углубления по готовому трафарету с помощью электрической фрезерной машины в два-три прохода.

Перед тем, как приступить к окончательному монтажу лестницы, очищенный от стружки и мелкой пыли паз, а также торцы ступеней промазывают клеем. После чего приступают к сборке конструкции.

Чем интересны лестницы на тетивах

Крепление ступеней на тетиву является наиболее простым решением устройства лестницы. Ее конструкция может иметь один или несколько маршей, промежуточные площадки или поворотные ступени, быть винтовой или скругленной. Все зависит от наличия свободного пространства для устройства лестницы, высоты этажа и стилевого решения. Ее оформляют резьбой по дереву или коваными элементами, выполняют в сочетании с различными материалами, а ступени делают с подступенками или без них.

Отличительной особенностью лестниц на тетивах можно считать свободное размещение балясин, чего не скажешь о лестничных конструкциях на косоурах, где более четко определена расстановка опор ограждения. Преимуществом тетивы является то, что она практически скрывает ступени, что может быть весьма существенным в некоторых случаях.

В любом случае, крепление ступеней на тетиве считается более надежным, а при уборке эта продольная опора помогает защитить стену от случайных загрязнений.

29.06.2014 в 21:06

Тетива для лестницы — неотъемлемая часть конструкции

February 8, 2014

На сегодняшний день чаще всего в жилых, производственных и офисных помещениях практикуют установление лестниц на тетивах. Это высокопрочные конструкции, которые имеют также и эстетический вид. Бывают они металлическими либо деревянными. При помощи них можно преобразить любой интерьер помещения. Одним из основных элементов данной конструкции является тетива для лестницы. Об этом подробнее читайте дальше.

Конструктивные особенности

Зачастую тетива для лестницы делается с размерами 50 мм по толщине, 300 мм по ширине и длиной от 2 до 5,5 м. Крепятся эти конструкции особым способом — каждую ступень вставляют в паз несущей балки. Ее и называют тетивой. С обратной стороны ступени прикрепляют к стене. Существует закрытый и открытый тип таких сооружений. В первом случае обязательным является наличие подступенек, которые отсутствуют во втором виде. Чаще всего в такой конструкции ступени делают врезными.

Для этого берется тетива для лестницы, и в ней делают отверстия, размер которых составляет в глубину 15-20 мм. В данные вырезы входят подступеньки и проступи. А чтобы они прилегали плотно, глубина пазов должна быть одинаковой. В указанной конструкции самая нижняя ступень, которая по размеру превосходит остальные, придает красоту и удобство. На ней ставят элегантные резные перила. Также выразительность лестнице добавляет мастерски выполненное ограждение. Если на ступенях имеются какие-либо недостатки, то их легко можно скрыть дорожкой. Очень красиво смотрятся на данных сооружениях кованые ограждения из металла.

Если размер помещения позволяет, то можно установить двухмаршевую лестницу. Однако чаще всего монтируют указанные конструкции с прямым пролетом, так как они являются наиболее простыми. Для небольших помещений отлично подойдет лестница винтовая на тетивах.

Расчет тетивы лестницы

Данное изделие при желании можно соорудить из дерева или металла. Очень важным является правильный расчет параметров тетивы. К примеру, при толщине 50 мм размер ее габаритной ширины будет 300 мм, а глубину прореза для ступени необходимо делать до 30 мм. Для вычисления длины тетивы следует учитывать протяженность марша. Значения ширины прорезей и расстояний между ними являются главными характеристиками лестницы, благодаря которым можно провести определение высоты шага, ширины проступи и угла наклона. В зависимости от того, какой требуется дизайн лестницы, а также учитывая технические возможности помещения (межэтажное расстояние, ширина марша и т. д.), изготавливают различные тетивы. Если устанавливается лестница винтовая, то для нее указанное изделие рассчитывают и делают прямо на объекте или в заводских условиях.

Материал изделия

В настоящее время на строительных рынках имеется в наличии немалый ассортимент данной продукции. Разнообразие необходимых материалов и развитие новых технологий позволяет изготавливать различные разновидности комплектующих к указанной конструкции. Не исключением является и такая деталь, как тетива для лестницы. Каждый может подобрать изделие по своему вкусу. Купить современные лестницы на тетивах возможно во многих специализированных магазинах. Хотя многие умельцы приобретают комплектующие материалы и изготавливают их самостоятельно. В настоящее время для производства таких лестниц в основном используют лиственницу и сосну. Эти материалы широко распространены в данной сфере.

  • Лиственница легка в обработке, довольно прочная и красиво смотрится в готовом изделии. Она прекрасно подходит для помещений, где есть повышенная влажность воздуха.
  • Сосна отличается твердостью и прочностью материала. Она выдерживает значительные нагрузки и также устойчива ко влажному воздуху, так как имеет смолистость. Именно тетива для лестницы из сосны пользуется большим спросом.

Анализируя вышесказанное, можно с уверенностью сказать, что указанное изделие может самостоятельно установить каждый. Было бы желание. Однако лучше обратиться к профессионалам в данной сфере, которые отлично подготовят необходимый расчет тетивы лестницы и изделия в целом, а затем эффективно смонтируют указанную конструкцию.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Тетива для лестницы своими руками

Лестница, сооруженная на тетивах, является классическим случаем. Данные конструкции имеют высокий уровень прочности, отличаются респектабельностью. В данном случае особую роль играет тетива. Что это? Чтобы ответить на этот вопрос, мы подготовили данную статью.

Что такое тетива?

Тетива – боковые несущие балки, имеющие пазы. В эти пазы вставляются ступени. Так получается лестница. Однако есть другой вид конструкции. В таком случае одну сторону пролета крепят на тетиву, а вторую при помощи болец к стене.

Кроме этого, встречаются лестницы на тетиве, у которых есть подступенники или нет. Если речь идет об открытой лестнице, у которой нет подступенников, то это достаточно легкая конструкция, которая полностью просматривается. В другом случае марш смотрится массивно, однако является более надежным. У человека не возникает чувства опасения, что он оступится и попадет ногой между двумя ступенями, что может привести к травме. Что касается цены на сплошную лесенку, то она будет выше. Фото таких лестниц можно увидеть в интернете.

Итак, мы вкратце рассмотрели, что такое тетива. Узнали, что это такое. Теперь перейдем к особенностям проектирования.

Особенности проектирования

Если Вы посмотрите фото или видео материалы о том, как делается лестница своими руками, то сможете выделить несколько особенностей. Основная особенность, бросающаяся в глаза – многообразие конструкций. Это могут быть лестницы прямые или поворотные, много- или одномаршевые, с забежными ступеньками или с оборудованными площадками. Но в любом случае, для лестниц необходимо выделять немало места.

Лестницы, в которых используется тетива, не рекомендуется ставить круто. При этом стоит учитывать высоту потолков. Если речь идет о помещении с низкими потолками, то целесообразно соорудить легкую конструкцию. Как вариант – вдоль стены, крепленную больцами. В случаях, когда у Вас есть много свободного пространства, лучше всего сделать лестницу на тетиве.

Ступеньки крепят к пазам, которые находятся на тетиве. Пазы располагаются на балке. Так как проступи не находятся на балке, спустя некоторое время могут начать издавать скрип или прогибаться. Если внимательно посмотреть фото, можно увидеть, из-за чего могут возникать неприятности.

Важно! Сделать установку своими руками ступеней в пазы намного труднее, чем провести укладку на косоуры. Это ведет к тому, что лестница будет дороже.

Конструкции их дерева с врезными ступеньками

Чаще всего используют именно данный способ. Тетива своими руками легко изготавливается. Для этого в каждой деревянной доске необходимо сделать пазы примерно на 2 см. При этом старайтесь сделать пазы одинаковой глубины с точностью до миллиметра и максимально ровными. В противном случае ступень начнет «ходить». Для ровной разметки расстояния используйте шаблон, который можно вырезать из куска фанеры.

Изготовление шаблона

Для того, чтобы сделать шаблон своими руками, необходимо прибить к заготовке из фанеры планочки. Отступ делать примерно в 5 сантиметров от каждого угла. Если Вы не станете «заморачиваться» этим, то рискуете прийти к тому, что тетива станет косоуром.

Важно! Если у Вас в проекте должна быть лестница, которая имеет две боковые тетивы, обращайте внимание на то, чтобы балки имели зеркальное соотношение во время прорезывания пазов.

Нарезка пазов

Чтобы готовить отверстия в балке, лучше всего возьмите фрезерную ручную машинку. Она поможет избежать некоторых неприятностей. Для изготовки трафарета под фрезеровку, необходимо сделать следующее:

  • прибить два брусочка в фанере параллельно кромке на тетиве. Обращайте внимание на то, чтобы между брусками сохранялась дистанция, равная показателю ширины тетивы;
  • уместить трафарет на заготовку, провести опорную линию. Линия должна совпадать с балочной;
  • взять трафарет для ступенек, который изготавливается заранее, снять с него реечки, положить на шаблон под фрезеровку, который также сделан заранее;
  • совместить линии опоры;
  • нарисовать линии, чтобы они соответствовали сторонам проступи;
  • придвинуть ступень к трафарету там, где прорисована проступная линия, обвести маркером.

Далее начинается процесс прорезывания отверстий. Это делается лобзиком, либо дрелью, но очень аккуратно. После этого придется воспользоваться козлами, на которые нужно положить тетиву и наложить на нее трафарет. После совмещения линий можно прибить временно трафарет. После при помощи фрезерного станка выпиливаем отверстия нужной глубины. Так у нас получатся пазы.

Сбор лестничной конструкции

У нас готовы пазы в тетивах. Осталось провести сборку конструкции. Надо намазать пазы клеем, а также торцы, после чего вставить ступени до упора в готовые отверстия. Чтобы быть уверенным в надежности конструкции, можно использовать также шурупы для соединения. Сделать лестницу не так-то сложно!

Источники: http://semidelov.ru/mar/tetiva-dlya-lestnitsy-svoimi-rukami-vozmozhnost-poprobovat-sobstv/, http://fb.ru/article/130151/tetiva-dlya-lestnitsyi—neotyemlemaya-chast-konstruktsii, http://2ladders.ru/tetiva-lestnicy-foto

инструкция по установке своими руками, особенности крепления и разметки (фото и видео)

Способов сборки лестничных конструкций существует несколько. Что-то требует работы специалистов, а что-то можно собрать и собственными силами.

Один из таких вариантов и предполагает, что лестница будет конструироваться на тетивах.

Фото тетивы и разметка подступенкаФото тетивы и разметка подступенка

Тетива в лестницах

Здесь возникает естественный вопрос, что такое тетива лестницы? Существует достаточно простое определение – это опорная несущая конструкция лестничного пролета, которая представлена в виде балки со специальными вырезами на внутренней стороне. Вырезы обозначаются как пазы или гнезда и в них располагаются ступени.

Это не единственный способ крепления ступеней, но именно он считается классическим. Данный тип крепления позволяет ступенькам сливаться с тетивой, не демонстрируя своих торцов.

Пример классической конструкции на тетивеПример классической конструкции на тетиве

Материал и габариты

С точки зрения материала, тетивы для лестниц могут изготавливаться из дерева или металла, а так же из железобетона.

Выбирая древесину, в качестве материала, можно пойти двумя путями:

  • Хвойные породы, ель, сосна, пихта, кедр. При всех плюсах, эти породы выделяют смолу, которая впоследствии может мешать нормальному окрашиванию лестничного пролета.
  • Лиственные. Дуб, клен, вишня, бук. Это наиболее предпочтительный вариант (см. также статью Лестницы из дуба – особенности изготовления и сборки).

Габариты тетивы всегда зависят от длины лестничного марша, однако можно привести стандартные размеры для деревянной опорной балки, с учетом ширины в 90 см, это минимум 40 мм толщина и 300 мм – ширина балки. Глубина прореза гнезда рассчитывается на уровне 20-30 мм. (см. также статью Необходимая ширина лестничного марша)

Важно!
Размер между вырезами и ширина гнезда в боковых плоскостях балки задают все основные характеристики пролету.
Это и ширина проступи, и высота шага и угол наклона конструкции.

Производство

Если речь об опорных балках из древесины, то изготовление тетивы для лестницы, первым делом потребует подобрать пиломатериал, причем размер по длине и ширине должен соответствовать проектным рекомендациям. Таким образом, получается цельная балка, без сращивания.

Пример идеальных балок для тетивыПример идеальных балок для тетивы

Минимально допустимый размер ширины балки – 275 мм, это обусловлено тем, что над ступеньками и под ними должна оставаться полоса тетивы шириной не менее 50 мм.

Вторым шагом идет разметка тетивы лестницы, а здесь необходимо учитывать, что фактическое количество ступеней в лестничном пролете будет меньше, чем расчетное. Просто за ступень принимается уровень пола второго уровня.

Разметку можно произвести двумя простыми способами:

  • Используя уголок и линейку. Но здесь всегда высок риск погрешности.
  • Используя специально подготовленный шаблон.
Разметка угольникомРазметка угольником

Кроме того, нужно определить вариант расположения ступеней по отношению к тетиве.

И здесь так же есть два варианта:

  • Без опорной линии. В этом случае паз делается открытым.
  • С опорной линией, врезки производятся закрытыми.

Важно!
Есть и третий вариант, при котором разметка проводится не для врезок, а для опорных креплений, накладок или металлических уголков.
Здесь она проводится так же, учитывая опорную линию.
Опорная линия, это нанесенная черта вдоль всей длины кромки балки, которая располагается на определенном, например, 50 мм, расстоянии от кромки балки.
Все деревянные заготовки обрабатываются антисептиками и пропитываются грунтовкой до того, как начинается работа.

Расчет

Инструкция по расчету лестницы основана на формуле, которая работает на длине шага.

Схематически можно все отобразить следующим образом:

  • Средняя длина человеческого шага 60-66 см, точнее – 63 см, соответственно используется формула – 2 высоты ступени + глубина ступени = 63±3 см.
  • При этом самый оптимальный наклон лестничного марша составляет от 30° до 40°.
  • Глубина ступени должна соответствовать 45 размеру обуви, то есть быть не меньше 28-30 см. Если даже тетива не может обеспечить такую глубину, то тогда ступень выбирается более широкой, и недостаток компенсируется выступом.

Важно!
Глубина ступени играет определяющую роль в вопросе безопасного подъема и спуска по любому лестничному маршу.

Высота ступеней должна быть на уровне 15-20 см.

Работа собственными силами

Самостоятельное изготовление лестничного пролета начинается с расчетов и подготовки необходимого материала. После чего производится своими руками разметка, и начинается непосредственно процесс изготовления.

Для работы потребуются определенные инструменты:

  • Рулетка, линейка, угольник, строительный уровень
  • Электролобзик.
  • Ручной фрезерный станок.
  • Дрель.
  • Молоток с резиновым наконечником.

После разметки необходимо провести вырез гнезд. Это достаточно просто делается ручным фрезерным станком, таким образом, тетива для лестниц полностью подготавливается под установку ступеней

В зависимости от типа крепления ступеней производится либо закрытый вырез гнезда, либо открытый паз.

В третьем варианте по разметке просто устанавливаются опорные соединения.

Виды креплений и разметка под нихВиды креплений и разметка под них

Далее идет крепление всей конструкции. Здесь сразу необходимо отметить, что лестничная тетива примыкает непосредственно к двум плоскостям, это лестничная площадка первого этажа, и потолочное перекрытие, или половина второго этажа.

Таким образом, на лестничную площадку оказывается определенная нагрузка. Любые, в том числе и деревянные лестницы на тетивах, представляют собой статическую конструкцию, в которой балки располагаются на двух опорах. Помимо этого, лестница всегда находится в наклонном положении.

Именно по причине технических моментов в конструкции, на нижнюю опору лестничного марша всегда приходится максимальная нагрузка, причем и горизонтального и вертикального типа.

А вот на верхнюю опору нагрузка воздействует исключительно вертикального типа, и только в том случае, если тетивы лестничного пролета опираются на площадку лишь в горизонтальной плоскости.

Пристенная тетиваПристенная тетива

Крепление и установка тетивы

В том случае, если крепление тетивы деревянной лестницы проходит у стены, а это самый предпочтительный вариант, пристенную балку нужно тщательно измерить, и произвести отпил сверху, где она будет опираться на поперечную балку проема, и снизу, где тетива ровно ляжет на плоскость пола.

Пример крепления конструкции на опорную стойкуПример крепления конструкции на опорную стойку

Важно!
«Сажать» всю конструкцию на клей, и соединять окончательно можно будет после того, как будет произведена вся подгонка балок к уровням полов.

Подгонка пристенной тетивы в верхней части производится следующим образом:

  • Собранный марш кладется на бок, так чтобы пристанная тетива оказалась внизу, далее проводится линия по внутренней стороне подступенка и верхней ступени.
  • Теперь прочерчивается ещё одна линия, которая пойдет от задней кромки фризовой проступи до самого уровня плинтуса, на практике наиболее часто встречается линия длиной в 75 мм.
  • Далее верхний подступенок снимается, это вариант напоминаем еще раз о том, что окончательный монтаж производится после всех подгонов, и тетива отпиливается по заданным направляющим.
  • Касательно того, как делается установка тетивы лестницы по линии пола, можно отметить, что здесь проводится параллельно нижней проступи линия, по которой низ балки отпиливается.
  • Перед тем, как устанавливать конструкцию, необходимо на верхней опорной стойке сделать выемку, именно с ее помощью, стойка будет плотно насаживаться на верхнее перекрытие. Выемка всегда производится, непосредственно при монтаже всего марша лестницы, полностью готовой к установке.
Схематическое расположение крепленийСхематическое расположение креплений

Помимо этого, лестница на тетивах своими руками предполагает наличие шпунтов для крепления с верхней и нижней опорными стойками. Естественно, в стойках должны быть произведены специальные пазы для шпунтов.

Весь лестничный марш удерживается под собственным весом, однако для надежности, марш крепится шурупами через опорные стойки к балкам, а через тетиву к стене.

Очень важно перед тем, как крепить тетиву лестницы к полу определить способ крепления, ведь именно на этом участке будет постоянно оказываться серьезная нагрузка.

Наиболее предпочтительно выглядят следующие типы крепления:

  • Опорная стойка может быть установлена в специально подготовленном отверстии в стяжке пола.
  • Опорная стойка крепится стальными анкерами.

Второй вариант намного более просто реализуется на практике, особенно, учитывая, что работа ведется самостоятельно.

Вывод

Среди всех конструкций лестница на тетиве + своими руками сооруженная, считается наиболее простым вариантом. Особенно, если она прямолинейная и состоит из одного марша.

Такая конструкция подходит как для частного дома или дачи, так и для обустройства квартиры из двух уровней.

Плюс, это достаточно недорогой вариант лестничного пролета, который не обязательно даже делать с ограждениями, а в этом случае достаточно будет только приобрести две балки и доску для ступеней. А в представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Подписка на дзен канал

Тетива для лестницы своими руками

Если вы стоите перед выбором варианта конструкции для лестницы, чтобы установить ее в своем частном доме, то обратите внимание на модели на тетивах. Это — классический способ их исполнения. Такую лестницу сделать можно без подступенков, чтобы облегчить конструкцию и сократить расходы на покупку расходных материалов. Что такое ступени — знают все, но вот как делается тетива для их крепления — это уже вопрос более сложный. В этой статье мы расскажем, как изготавливается тетива для лестницы своими руками.

к содержанию ↑

Что представляет собой тетива?

Тетива – несущие опорные балки, которые располагаются по бокам, имеют пазы, вырезанные с внутренней стороны. Именно эти пазы используют для установки ступеней. Как правило, таких балок в конструкции предусматривается две. Но в тех случаях, когда лестница примыкает с одной стороны к стене, то требуется только одна тетива с противоположной стороны. А со стороны стены она крепится больцами.

Важно! Различают на данный момент такие лестницы открытые и с подступенками. Стоит отметить, что их отсутствие значительно облегчает конструкцию, делает ее менее затратной в финансовом плане, вот только в плане надежности она особо не радует.

к содержанию ↑

Из какого материала изготовить тетиву?

Изготовление тетивы для лестницы своими руками начинается с выбора строительного материала, чаще предпочтение отдается металлу или дереву.

Важно! Оптимальным вариантом смело можно назвать древесину. Конструкции из нее смотрятся красиво, кроме того, отпадает необходимость использования сварки, которая часто портит внешний вид грубыми швами.

Обратите внимание на такие древесные породы при выборе подходящего материала:

  • Хвойные. Огромным недостатком сосны, ели, кедра, пихты является выделение смолы, что непременно сказывается на том, как ложиться краска. Тем не менее, такие породы просто замечательно смотрятся в натуральном цвете. Они обладают отличными техническими характеристиками.
  • Лиственные. Чаще предпочтение отдают именно этому типу древесины, за счет того, что она проста в плане окрашивания и обработки. Сюда можно отнести вишню, дуб, бук, клен.

Важно! Чтобы подобрать пиломатериал для изготовления такого приспособления нужно внимательно рассчитать ее размеры, чтобы в результате балка вышла цельной, не пришлось делать сращивания. Ее параметры должны максимально соответствовать проектным рекомендациям.

к содержанию ↑

Как самостоятельно рассчитать тетиву?

Перед тем, как сделать тетиву для лестницы, произведите ее расчет по формуле, которая будет зависеть от длины шага. Есть определенные правила, которых необходимо придерживаться в процесс проведения расчета:

  • Шаг человека имеет длину 63 см. Поэтому оптимальным соотношением в таком случае для расчета в формуле будут: глубина ступени плюс две высоты ступени, в результате — получим 66 см.
  • Комфортным углом наклона лестницы можно назвать 30-40 градусов.
  • Оптимальный размер глубины ступени – 28-30 см. Если же ваша тетива не сможет обеспечить нужную глубину, то ступень лучше сделать шире, таким образом, компенсируя недостаток.
  • Идеальная высота ступени – 15-20 см.

Если говорить о габаритах тетивы, то они напрямую зависят от длины будущего лестничного марша. Кроме того, существуют и стандартные параметры:

  • Опорная балка, имеющая ширину 90 см, должна иметь толщину, как минимум, 4 см. Подходящий уровень для прорезки пазов — 2-3 см.

Важно! Ширина пазов и расстояние между ними задают характеристики пролета, то есть высота и ширина ступеней. Кроме того, данные цифры влияют на угол наклона лестничной конструкции.

  • Минимальная ширина балки равна 27,5 см. Обусловлена данная величина необходимостью оставления свободного пространства над и под ступеньками, причем оно должно быть шириной не менее 5 см.

Важно! В процессе нанесения разметки необходимо учитывать, что количество ступеней по факту будет меньше расчетного числа. Дело в том, что самая последняя ступенька является началом второго этажа. Для нанесения разметки можно использовать уголок или линейку.

derevo2

Относительно тетивы ступени могут размещаться такими способами:

  • Отсутствие опорной линии. В данном случае пазы делаются открытыми.
  • С опорной линией. Здесь предполагается врезка закрытого типа.
  • Наличие опорной линии без врезок. В этой ситуации используется опорное крепление, уголки, накладки.

Важно! Опорная линия – черта, которая наносится по всей длине кромки опорной балки. Располагается она на определенном уровне, как минимум, 5 см от кромки. После подготовки всех деталей лестницы можно обработать их антисептиком, затем пропитать грунтовкой.

к содержанию ↑

Изготовление тетивы своими руками

Первым делом необходимо рассчитать, затем подготовить весь требующийся материал. Затем проводится разметка. Только после проведения всех этих процедур можно приступать к изготовлению.

Осуществляется работа с помощью таких инструментов:

  • Строительного уровня.
  • Линеек.
  • Электрического лобзика.
  • Ручного фрезерного станка.
  • Молотка с резиновым наконечником.
  • Дрели.

165

Выполните создание тетивы, используя данную схему:

  1. Используйте чертеж элементов лестницы, тетива же должна максимально отвечать всем ранее полученным параметрам. Нанесите фрезерным ручным станком разметку. Вырежьте пазы, чтобы подготовить ее к монтажу.
  2. Установите конструкцию. Тетива должна примыкать к обеим поверхностям, то есть потолочному перекрытию и лестничной площадке первого этажа или половине второго этажа.
  3. Чтобы нарезать пазы, необходимо подготовить трафарет. Прибейте несколько брусков параллельно кромке тетивы. Сохраните между ними расстояние соответствующее ее ширине. Разместите трафарет для создания опорной линии. Положите трафарет на шаблон прямо под фрезер, совместите линии опор, нарисуйте линии, которые бы соответствовали сторонам проступи.
  4. Прорежьте отверстия дрелью или лобзиком. Они должны быть немного больше, чем задумано. Уложите тетивы на козлы, нанесите разметку с помощью трафарета. Выпилите фрезером отверстие диаметром 15-20 мм. Долотом пройдитесь по углам.
  5. Соберите марш, уложенный на бок, чтобы тетива располагалась снизу. Проведите с внутренней стороны верхней ступени и подступенки линию.
  6. Начертите линию, которая будет соединять заднюю кромку фризовой проступи непосредственно до уровня плинтуса. Чаще она имеет длину 7,5 см.
  7. Снимите верхний подступенок, отпилите по направляющим заготовку.
  8. Отпилите параллельно линии пола нижнюю часть балки.
  9. Сделайте выемку перед установкой на верхней опорной стойке. Ее мы будем использовать для насаживания стойки на самое верхнее перекрытие.
  10. Установку тетивы лестницы выполните с помощью шпунтов к обеим опорным стойкам в специально подготовленные пазы.
  11. Чтобы повысить надежность креплений, крепите марш прямо к балкам. Сделать это легко через опорные стойки с помощью шурупов. К стене она крепится непосредственно через тетиву.
к содержанию ↑

Видеоматериал

Как оказалось, нет ничего сложного в этой работе, конечно же, если все тщательно просчитать, продумать, закупить, принять во внимание все самые важные моменты. Опорные стойки можно устанавливать в уже готовые отверстия в напольной стяжке или с помощью стальных анкеров.

Поделиться в соц. сетях:

Изготовление тетивы для лестницы: как вырезать своими руками

Лестница в частном доме выполняется в классическом исполнении как модель на тетиве. Один из вариантов обустройства подразумевает исключение подступенков, что снижает общий вес конструкции и уменьшает расход материалов.

Помимо экономической выгоды тетива для лестницы загородного дома позволяет выполнить монтаж быстро и легко, а все работы могут быть выполнены собственноручно. Рассмотрим подробнее самостоятельное изготовление тетивы для лестницы на свой вкус, начиная с расчета параметров и выбора материала до монтажа конструкции.

Изготовление тетивы для лестницы

Особенности лестниц с тетивой

Лестница, в основании которой лежит тетива, является наиболее простой конструкцией. Тетива представляет собой парные балки, на внутренней стороне которых есть пазы для установки ступеней. Изготовление тетивы для лестницы может проводиться в домашних условиях своими руками, при этом если изделие одной стороной крепится к стене, то тетива может быть одна. Конструкция фиксируется на стене больцами.

Можно купить готовый косоур, прямой или винтовой, деревянный или металлический. Способ крепления ступеней принципиально отличается от тетивы, поскольку доска кладется на выпиленный зубец. При передвижении по лестнице домашние не заметят разницы по удобству, но внешний вид тетивы считается более удачным. Наружный торец скрывает место крепления ступеней, что делает изделие внешне очень привлекательным.

Изготовление тетивы для лестницы

Лестница с тетивой

Тетива может быть изготовлена из разных материалов, но чаще выбирают дерево или металл. Сделать надежную основу можно из древесных брусков, которые будут достаточно прочными и долговечными. Изготовление не требует использовать сварку, швы от которой существенно портят вид конструкции. Тетива из хвойных пород визуально очень привлекательна из-за рисунка древесных волокон в местах распила.

Прочностные характеристики подходят для изготовления лестниц, но со временем начинает выделяться смола, которая мешает окраске и покрытию лаком. Лиственная тетива более популярна из-за простоты обработки. Чаще всего применяют бук и вишню, дуб и клен. Ламели могут быть цельными или склеенными, что не снижает параметров прочности.

Требования к изготовлению лестниц

Собственноручное изготовление лестницы требует повышенного внимания к расчетам и монтажу. Конструкция является фактором высокой опасности для домашних, поэтому разработан перечень правил, соблюдаемый при ее изготовлении:

  • На каждом этаже должен быть минимум один марш. Сделать его придется и согласно правилам пожарной безопасности;
  • Лестницу нужно хорошо освещать в самом начале и её конце;
  • По ширине марш основного типа составляет от 90 см до 1,2 метра, а вспомогательные его виды – от полуметра до 80 см;
  • Если у лестницы есть больше трех пролетов, обязательно нужно сделать перила до метра высотой. Тогда рука будет на них опираться с комфортом. Между балясинами шаг выдерживаться около 10 см;
  • Вырезать подступенок нужно от 15 до 20 см;
  • Ширина запила подступенка составляет 24-30 см;
  • В основном марше уклон выдерживается от 24 до 45 градусов, а 60-градусные конструкции допустимы только в подвалах или в чердачных помещениях;
  • Все двери, которые открываются на лестницу, влияют на ширину полотна у входа с учетом размера ног владельца. Проем считают так, чтобы рука при открытии не должна задевать косяк.

Как сделать расчет лестницы?

Расчет делается по размеру шага, в среднем равного 0,63 м. Изготовление тетивы в расчетах берется как глубина каждой ступни, к которой прибавляется величина двух её высот, что дает 0,66м. Рекомендуется для повышения удобства владельцу измерить свой шаг. В идеале высота ступени составляет от 15 см до 20, а угол наклона от 30 до 40 градусов.

Параметры изготовления опорной балки напрямую зависят от габаритов лестницы. Толщина запила опорной балки с шириной 0,9м должна быть не менее 0,04м, при этом пазы нужно сделать на уровне трех сантиметров.

Для изготовления правильного угла наклона лестницы нужны точные значения ширины и высоты ступеньки, которые можно взять из расстояния и ширины пазов. Размер балки по ширине составляет 27,5 сантиметров, что обусловлено минимальным пространством в 5 см под ступенькой и над ней. Когда считают ступени своими руками, учитывают, что последняя ступенька является началом второго этажа, что влияет на общее количество.

Как закрепить ступени для лестницы с тетивой?

Вырезать и закрепить ступени для тетивных лестниц можно с учетом опорной линии методом закрытой врезки. Если её нет, то пазы остаются открытыми. При опорной линии можно не делать врезку, используя накладки или металлические уголки. Опорная линия является разметочной чертой по кромке несущей балки.

Её отмечают рукой, отступая 5 см от края. Если разметка проводится на свой взгляд без участия профессионала, нужно следить за зеркальным расположением пазов. В некоторых случаях расстояние может быть изменено на 3 см. Вырезать пазы нужно после нанесения всей разметки, для этого шаблон перемещают по краю тетивы с помощью направляющих.

Изготовление тетивы для лестницы

Варианты крепления ступенек к тетиве

Изготовление тетивы из цельного массива или склеенных брусков требует запила пазов поперек волокон древесины. Вырезая углубления по трафарету фрезером можно сэкономить массу времени, но допускается и возможность запилить  их вручную в несколько проходок. После запила и вырезания все пазы обрабатываются от пыли и мусора, наносится клей. Такая процедура избавит конструкцию от скрипа и шума, который может беспокоить домашних.

Собственноручное изготовление тетивы для лестницы

Чтобы сделать лестницу, делается ее расчет, закупка материала, разметка, вырезание деталей, распил цельного массива и запил пазов для крепления ступеней. Используя свой чертеж тетивы, фрезером нужно нанести разметка. Чтобы рука не дрогнула, лучше зафиксировать будущий паз приспособлениями.

  1. Лестница устанавливается так, чтобы тетива с обеих сторон примыкала к потолку и площадке основания;
  2. Для запила пазов готовится трафарет. Сделать его просто – бруски крепят параллельно краю кромки ламели. Расстояние сохраняется, после чего трафарет передвигается вдоль для нанесения опорной линии. Чтобы запилить фрезером по трафарету, шаблон совмещается с линией опоры, наносится пунктир сторон проступи;
  3. Лобзиком или при помощи дрели делают отверстия, которые слегка превышают рассчитанные размеры. Тетиву укладывают и наносят разметку через трафарет. Фрезером выпиливаются пазы, после чего по углам проходятся долотом;
  4. Марш собирается лежащим на боку, при этом несущая балка должна быть внизу. Внутри верхней ступеньки проводится линия для подступенка;
  5. Используя свой инструмент, нужно отметить пунктир, соединяющий кромки проступи фризовой до плинтуса. Этот размер обычно составляет около 7 см;
  6. Верхний подступенок снимается. Нужно запилить заготовку по имеющимся направляющим;
  7. Параллельно полу делается запил балки в нижней части. Выемку перед установкой верхней опоры нужно сделать для насаживания стойки к верху перекрытия;
  8. Изготовленная лестница крепится шпунтами к стойкам, предварительно требуются изготовленные пазы;
  9. Для повышения надежности фиксации, марш крепят к балкам шурупами. Лестница прикрепляется к стене при помощи тетивы.
Изготовление тетивы для лестницы Загрузка...

Тетива для лестницы своими руками – возможность попробовать собственные силы

Лестницы на тетивах представляют собой одну из традиционных разновидностей лестничных конструкций. Они получили широкое распространение в загородных домах и многоуровневых квартирах. Такие лестницы внешне выглядят намного массивнее своих аналогов, но они надежнее и в чем-то привлекательнее. Опытный профессионал наверняка скажет, что тетива для лестницы своими руками – это не проблема, но для начинающего домашнего мастера в процессе работы может возникнуть масса непредвиденных ситуаций и даже проблем.

Конструкция лестницы на тетивах

Самое простое решение – это одномаршевая деревянная конструкция. У нее есть свой собственный способ фиксации ступеней, который имеет существенные отличия от любых других вариантов крепления. Но для начала следует разобраться, что такое тетива лестницы и что она собой представляет.

Итак, тетива - это, прежде всего, несущая лестничная конструкция, на которую опираются ступени. Она имеет вид прямой или изогнутой балки, в зависимости от вида лестницы, а устанавливается – с одной или двух сторон марша. Тетива имеет внутри пазы, в которые вкладываются проступи и подступенки, или накладные планки, на которые они ставятся. Она прикрывает ступени с торцов, а опирается на верхние и нижние поперечные балки.

Для того чтобы лестница оставалась прочной, а боковины не «разъехались» в разные стороны, между собой их скрепляют при помощи металлических стержней с резьбовыми соединениями и гайками. В других случаях используют тяжи с деревянными или стальными клиньями.

На что обратить внимание при изготовлении тетивы

При возведении лестницы с врезными элементами ступеней, с внутренней стороны тетивы делают пазы небольшой глубины – 1,5-2 см. В дальнейшем в них будут вставляться проступи и подступенки. Изготовленная тетива для лестницы своими руками должна иметь вырезы одинаковой глубины с ровными краями.

Чтобы не произошло непредвиденного перекашивания лестничной конструкции, следует внимательно отнестись к точной разметке взаимного расположения пазов на обеих опорных балках. Для этого рекомендуется изготовить специальный шаблон из тонкой фанеры. Необходимо помнить о том, что направляющие на нем должны быть закреплены на расстоянии 50 мм от намеченной линии. Именно настолько углы должны отступать от края тетивы, иначе она превратится в косоур. Все это видно на прилагаемой схеме.

Вначале на внутренней стороне балки наносят продольные линии, отступающие от краев на 50 мм. Это расстояние позволяется уменьшать до 30 мм в необходимых случаях. Затем готовый шаблон начинают перемещать по краю тетивы, используя направляющие, и карандашом очерчивают места расположения будущих ступеней.

При нанесении разметки на две тетивы для одной лестницы не следует забывать о том, что месторасположение пазов на них должно быть зеркально отображенным.

Важно, чтобы в верхней и нижней части опорных балок размеченные линии совпали с уровнями полов обоих этажей и лестничным проемом, причем вертикально это будет или горизонтально – зависит от конструкции самой лестницы.

Не рекомендуется сразу отпиливать ненужные верхние концы тетивы. Благоразумнее – примерить их по месту. Не исключено, что они еще пригодятся для врезки в опорную балку перекрытия при окончательной установке.

Как правильно сделать пазы

Тетивы изготавливают из цельной доски, либо клееного бруса. Вне зависимости от выбранного материала, пазы для проступей следует вырезать перпендикулярно направлению волокон древесины. Для возможности их изготовления можно воспользоваться ручным инструментом, но удобнее будет вырезать углубления по готовому трафарету с помощью электрической фрезерной машины в два-три прохода.

Перед тем, как приступить к окончательному монтажу лестницы, очищенный от стружки и мелкой пыли паз, а также торцы ступеней промазывают клеем. После чего приступают к сборке конструкции.

Чем интересны лестницы на тетивах

Крепление ступеней на тетиву является наиболее простым решением устройства лестницы. Ее конструкция может иметь один или несколько маршей, промежуточные площадки или поворотные ступени, быть винтовой или скругленной. Все зависит от наличия свободного пространства для устройства лестницы, высоты этажа и стилевого решения. Ее оформляют резьбой по дереву или коваными элементами, выполняют в сочетании с различными материалами, а ступени делают с подступенками или без них.

Отличительной особенностью лестниц на тетивах можно считать свободное размещение балясин, чего не скажешь о лестничных конструкциях на косоурах, где более четко определена расстановка опор ограждения. Преимуществом тетивы является то, что она практически скрывает ступени, что может быть весьма существенным в некоторых случаях.

В любом случае, крепление ступеней на тетиве считается более надежным, а при уборке эта продольная опора помогает защитить стену от случайных загрязнений.

Тетива для лестницы (цена, фото, ширина): сделать своими руками

Дерево и металл – идеальное сочетание для лестницы на тетиве

Дерево и металл – идеальное сочетание для лестницы на тетиве

Лестница на тетиве является одной из самых распространенных конструкций наряду с лестницами на косоурах. Она практична, эстетически привлекательна, проста в изготовлении, ее нетрудно сделать даже своими руками, цена невелика. Такие лестницы можно встретить как в жилых домах, так и на производстве, в торговых комплексах, а также вне помещений в составе входной группы, в качестве эвакуационной лестницы и во многих других сферах применения.

Стильная лестница на тетиве из дерева в деревянном доме

Стильная лестница на тетиве из дерева в деревянном доме

Что такое «тетива»?

Тетива – это наклонная балка, в которой сделаны специальные пазы для установки остальных элементов лестницы, в первую очередь ступеней. За счет того, что ступени вставляются в пазы, снаружи их торцов не будет видно.

Ширина лестницы будет зависеть от ширины самой ступеньки плюс ширина тетивы, к которой крепятся ограждения. Чаще всего балясины ограждения устанавливаются сверху тетивы, но иногда ширина основания балясины больше, чем тетива. В таком случае крепление балясины можно сделать с наружной стороны тетивы, чтобы не уменьшать ширину самой лестницы, как в случае если сделать крепление ограждения прямо непосредственно к ступеням.

Любая конструкция только тогда сможет выполнять свое функциональное предназначение, когда она собрана с соблюдением всех установленных регламентов и нормативов, но этого не всегда удается добиться, если сделать сборку своими руками.

Еще одна легкая конструкция на тетиве в деревянном доме

Еще одна легкая конструкция на тетиве в деревянном доме

Лестницы на тетивах почти никогда не оборудуются внутренней подсветкой, так как подступенек смотрится намного богаче и интереснее, а тут уж приходится выбирать – или подступенек, или подсветка.

Элементы лестницы

Любая лестница имеет основные базовые элементы: основание, ограждение и поручни, ступени. Лестницы можно классифицировать по типу основания на следующие виды: лестницы на тетивах, на косоурах и на больцах:

  • Косоуры – балки, которые находятся прямо под ступенями.
  • Тетивы – балки, которые обжимают ступени с торцов.
  • Больцы — это несущие элементы, соединяющие сами ступени без опоры на несущие балки.

Так как лестницы на больцах не имеют массивного несущего каркаса, их конструкция выглядит более воздушной, легкой, элегантной. Несмотря на кажущуюся легкость, больцы могут выдерживать большие нагрузки по массе. Конструкциям на больцах может быть придана самая разнообразная форма. Эта особенность имеет большую популярность у дизайнеров интерьера. Но самыми распространенными видами лестниц являются все же лестницы на косоурах или на тетивах

Материалы основания лестниц на тетивах

Основание изготавливается из различных материалов: дерева, железобетона, металла. От этого в первую очередь будет зависеть итоговая цена изделия. Дизайнеры всегда экспериментируют не только с самими материалами, но и с их сочетаниями. Самые разнообразные комбинации деревянных элементов на железобетоне, вставок из стекла или ротанга, керамики или пробкового полотна, кружевного кованного железа придают конструкции не только эксклюзивный вид, но иногда даже художественную ценность как произведение искусства. Фото таких лестниц порой просто восхищают. Своими руками получается сделать только простые конструкции.

При выборе материала для производства самым популярным остается изготовление деревянных лестниц. Все элементы конструкции, сделанные из дерева, обязательно покрываются слоем защитного материала: морилка, лак, краска или масло. Изготовление деревянных лестниц своими руками обычно производится вне помещения, где они будут установлены и окончательный монтаж производится уже после окончания всех отделочных работ.

Полувинтовая изящная конструкция на тетиве

Полувинтовая изящная конструкция на тетиве

Тетива для лестниц из железобетона выглядит массивно и монументально. Отделка натуральным камнем (гранитом, мрамором и пр.) придает такой конструкции солидность и роскошь. Так как полированный камень имеет скользкую поверхность, то по краешкам ступеней делается специальная полоска из другого материала.

Материалом для изготовления металлического основания чаще всего служит чугун или нержавеющая сталь. В зависимости от дизайнерских целей каркас может иметь закрытый или открытый тип конструкции. Закрытый тип часто дополнительно облицовывается камнем, узорами из кованного железа, деревянными или стеклянными вставками и т.д. Нередко материалом для перил и ограждений тоже является металл в сочетании с декоративными вставками. Лестницы из металла своими руками (или железобетона) просто невозможно сделать.

А как на ваш взгляд – насколько прочны лестницы на тетиве? Оставьте свое мнение в комментариях!

Полувинтовая изящная конструкция на тетиве Загрузка...

About Author


admin

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
