Усилитель тяги дымохода своими руками

В процессе эксплуатации печи или камина можно заметить снижение интенсивности горения. Нередко это обусловлено изменением тяги. Для повышения ее эффективности монтируют усилитель тяги. Такое устройство отличается простой конструкцией, что позволяет выполнить его своими руками из подручных материалов. Усилитель тяги дымохода выполняется в нескольких разновидностях, которые следует рассмотреть подробнее.

Почему снижается тяга

Сначала необходимо определить, почему тяга ухудшилась. Для этого потребуется проверить общее состояние дымохода. Кроме того, нужно обратить внимание на все сопутствующие элементы. Выполняется эта задача довольно просто. Сперва необходимо отключить отопление. Затем в дымоходе с использованием щупа необходимо замерить количество сажи. Ее должно быть не больше 2 мм.

Можно разделить причины снижения тяги на несколько основных групп. Они могут относиться к конструкционным особенностям или иметь внешний характер. Если проблема кроется в особенностях конструкции, понадобится более подробно рассмотреть возможные причины:

  • Использование тройников и колен по ходу канала для дымоотвода. В результате таких решений повышается аэродинамическое сопротивление.
  • Заслонка установлена или отрегулирована неправильно.
  • Дымоход имеет неправильную высоту или диаметр, которые не соответствуют параметрам отопительного оборудования.

Причина снижения тяги может крыться и во внешних условиях. Среди них можно выделить:

  • Выход тяги размещается ниже конька крыши, что в определенной ситуации приводит к тяговому «опрокидыванию».
  • Вблизи дымохода располагаются объекты большого размера, за счет чего образуется область разрежения или увеличенного давления.
  • В регионе преобладает штиль или сильные ветра.

Все эти факторы могут оказать существенное влияние на силу тяги. За счет этого может возникнуть дополнительное сопротивление. В результате тяга снижается. Чтобы этого избежать, следует принять меры для повышения силы тяги и ее стабилизации. Только в таком случае отопительный прибор будет работать максимально эффективно.

Способы усиления

Чтобы дымоход функционировал в оптимальном режиме, поток дыма, который восходит из отопительного оборудования, должен обладать давлением около 10-20 Па. Для определения силы тяги понадобится использовать анемометр. Когда результаты будут получены, можно принимать решение об увеличении или уменьшении тяги.

Существует множество вариантов, как нормализовать показатель тяги в дымоотводе:

  • использовать различные стабилизирующие устройства;
  • провести монтаж специальных дымососов;
  • удлинить дымоход.

Все эти способы имеют определенные плюсы, которые стоит учитывать.

Удлинение дымохода

Самым простым способом повышения тяги является удлинение трубы для отвода дыма. За счет увеличения расстояния между отопительным прибором и окончанием дымохода создается определенное разрежение. Давление в разных участках дымохода становится разным. Для трубы, которая отводит дым, обычно соблюдается высота 5-6 м. При этом не учитывается длина трубы от вертикального участка дымохода до котла. В подобных дымоотводах не должно быть колен или сужений.

Если кровля высокая, или она находится вблизи объектов большого размера, такое решение станет лучшим. Однако при достаточно высоком дымоходе тяга может стать чрезмерно высокой. В этом случае существенная часть тепла будет уходить на обогрев уличного воздуха. Чтобы не допустить такой ситуации, понадобится использовать заслонки, которые способны снизить объем отводимых газов. Удлинение дымохода своими руками выполняется довольно просто.

Монтаж дефлекторов

Дефлектор представляет собой конструкцию, позволяющую эффективнее распределять воздух, чтобы усилить тягу в дымоотводе. Конструкция дефлектора должна быть максимально простой. Это позволит повысить эффективность дымохода. Потоки, которые отражаются от крыши, а также боковой ветер, способны существенно увеличивать тяговую силу, подсасывая дым из трубы. Даже если будет шквальный ветер, дефлектор исключит опрокидывание тяги. Поэтому размер усилителя тяги выбирается в соответствии с ветровой нагрузкой в конкретной местности.

Если есть желание, можно соорудить такой прибор самостоятельно. Для этого понадобится стандартный инструментарий, железо и знание основных принципов работы с металлом. Схема такого устройства показана на фото.

Чтобы изготовить устройство, понадобится подготовить такие инструменты:

  • рулетка;
  • электрическая дрель;
  • болгарка;
  • сверла;
  • угольник;
  • саморезы, оснащенные пресс-шайбой.

Когда необходимые расчеты будут проведены, а на листы металла будут нанесены контуры деталей, можно начать выполнение основной работы:

  • вырезать определенные детали;
  • скрутить насадку и закрепить ее края заклепками;
  • собрать вместе конусы устройства;
  • перед тем как собрать зонтик, следует установить в нижнем конусе шпильки, чтобы закрепить его на общем корпусе.
Каждое соединение в устройстве должно быть максимально прочным. Это обусловлено сильными ветрами. Такие устройства отлично переносят воздействие дыма.

Флюгер

Конструкция представляет собой универсальный усилитель тяги, который имеет простую конструкцию и позволяет не удлинять дымовыводящую трубу. Однако он зависит от силы ветра. Когда ветра нет, тяговая сила не снижается. Чтобы разобраться, как сделать флюгер своими руками, понадобится познакомиться со схемой устройства.

На оголовке необходимо установить крыло, способное защитить край дымохода от воздействия ветра, однако только с одной стороны. Устройство оборудовано лопастью. Она фиксируется напротив места крепления флюгера. Благодаря этому устройство постоянно закрывает устье от ветра. Они постоянно его обтекают, что позволяет повысить разряжение на выходе. В результате тяга усиливается.

Ротационные турбины

Такие конструкции предназначаются для усиления тяги за счет задействования ветровой энергии. Над дымоходом при вращении устройства создается необходимое разрежение.

Конструкция этого усилителя обеспечивает защиту дымоотвода от различного мусора. Отличительной чертой таких устройств является неработоспособность во время штиля. Кроме того, когда наступает неотопительный сезон, устройство все равно продолжает работать, создавая повышенную тягу в дымоходе.

Ротационные турбины не рекомендуется устанавливать с целью увеличения тяги в дровяных и угольных печах. Необходимо учитывать, что дым должен иметь температуру не больше 150-250 градусов. Подобные устройства эффективно используются для труб дымоотведения котлов, работающих на газу.

Дымососы

Иногда во время применения печей на дровах можно устанавливать дымососы. Такие устройства рассчитаны на эксплуатацию в условиях высоких температур. Они разрабатываются с учетом использования в условиях образования конденсата и сажи.

При выборе таких устройств обеспечивается полная автоматизация работы дымоотвода. В систему устанавливаются температурные датчики. За счет этого регулируется скорость вращения электропривода.

Какой способ увеличения тяги выбрать, зависит от особенностей конструкции дымохода. Использовать конкретное устройство можно только для конкретных условий. К примеру, при выборе электрического дымососа в регионе должна наблюдаться безветренная погода.

Такие особенности усиления тяги дымохода необходимо учитывать еще при установке печи.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Как сделать усилитель тяги дымохода своими руками

Во время работы котла, печи или камина нередко можно наблюдать ухудшение процесса горения. В большинстве случаев это связано с изменением параметров тяги. Для улучшения качественных показателей необходимо установить усилитель. Сделать его можно самостоятельно, так как конструкция не очень сложна.

Содержание статьи

Причины ухудшения тяги в дымоходе

Но сначала необходимо разобраться – в чем причина снижения эксплуатационных свойств отопительной системы. Для этого необходимо сделать анализ состояния дымоходной трубы, котла и всех сопутствующих компонентов.

Конструкция дымохода

Порядок выполнения этой процедуры прост: для начала следует отключить отопительную систему. Затем с помощью длинного щупа замерить количество сажи в дымоходной трубе. Этот показатель не должен превышать 2 мм.

Помимо этого фактора существуют следующие причины ухудшения показателей тяги:

  1.  Неправильно подобранный диаметр трубы.  Чем он меньше, тем лучше показатель тяги, но до определенного размера. При достижении критического сечения часть угарных газов будет попадать обратно в котел. Такая же ситуация будет наблюдаться при большом диаметре дымохода – возникнет так называемая обратная тяга.
  2.  Большое количество поворотных элементов.  Они создают излишнее сопротивление воздуха при его движении.
  3.  Отсутствие герметичности.  Даже небольшая трещина или отверстие (свойственные кирпичным конструкциям) образуют дополнительный воздушный поток, который будет препятствовать нормальной тяге.

Если же после проверки все эти явления не были выявлены, а показатель движения воздушных масс так и остался низким – необходимо изготовить усилитель, который значительно улучшит тягу.

Выбираем конструкцию усилителя

Для начала необходимо подобрать оптимальную форму этого компонента дымохода. В настоящее время существует несколько разновидностей усилителей тяги, которые отличаются не только конструктивно, но и имеют различный функционал.

Дефлектор

Специфика его конструкции заключается в увеличенном диаметре рабочей части, которая намного больше сечения самого дымохода.

Конструкция дефлектора

В этой области во время движения воздуха создается зона пониженного давления. Компенсация происходит за счет движения более плотных масс угарных газов, идущих из трубы. Таким образом можно значительно улучшить показатель тяги.

Флюгер

Его основная функция состоит в защите дымохода от атмосферных осадков. Одновременно с этим в конструкции также образуется зона пониженного давления.

По трудоемкости изготовления флюгер намного сложнее. В нем помимо защитного корпуса предусмотрен движущийся элемент. Это необходимо для поворота области дымоходного отверстия против ветра, чтобы внешний воздушный поток не формировал обратную тягу.

Помимо этих моделей для усиления дымоходной тяги используют специальные вентиляторы и автоматизированные комплексы. Однако их самостоятельное изготовление трудоемко, а функции практически ничем не отличаются от дефлектора или флюгера.

fluger_2_

fluger_2_

Порядок изготовления дефлектора

fluger_2_fluger_2_

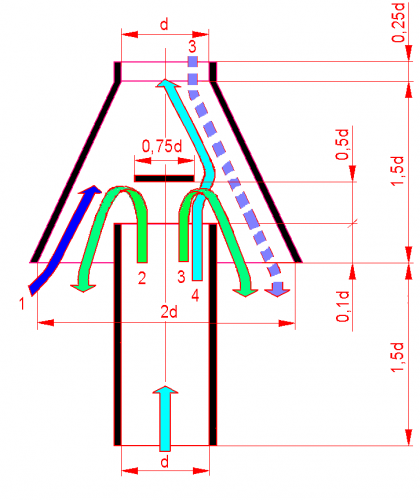

Чертеж дефлектора. Кликабельно

Самый простой способ улучшения тяги – сделать дефлектор своими руками. Для этого можно использовать листы оцинкованного железа толщиной не более 1 мм. Главным условием составления корректного чертежа является внутренний диаметр дымохода. В качестве примера можно рассмотреть схему изготовления, в которой указаны правильные пропорции основных компонентов усилителя.

Для изготовления понадобятся следующие комплектующие расходные материалы и инструменты:

  • Ножницы по металлу или болгарка.
  • Рулетка, карандаш и строительный уровень.
  • Набор хомутов – их диаметр должен соответствовать расчетному усилителю тяги.
  • Заклепочник.
  • Термостойкая мастика.

На оцинкованных листах сначала рисуют контуры компонентов дефлектора. Затем с помощью ножниц по металлу или болгарки их вырезают. Сборку деталей можно сделать с помощью заклепочника. Для улучшения герметизации стыки обрабатываются мастикой. Для того чтобы конструкция была более устойчивой – ее усиливают хомутами.

После этого можно установить усилитель тяги на дымоход. Конструкция должна располагаться внутри трубы. Крепление можно выполнить с помощью болтов или изготовив дополнительную монтажную конструкцию. Важно, чтобы между дымоходом и дефлектором не было щелей. В противном случае эффект от монтажа усилителя тяги будет обратный – она только ухудшится.

Стабилизатор тяги дымохода технология изготовления своими руками

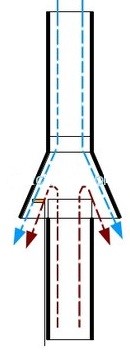

Принцип работы стабилизатора

Если сила тяги в системе начинает превышать свои оптимальные значения, то в регуляторе открывается клапан, который понижает давление и термическую силу подъема благодаря воздуху, поступающему из помещения и смешивающемуся с дымовыми газами. Клапан будет оставаться открытым до тех пор, пока температура не спадет и не достигнет оптимальной отметки. Далее, клапан автоматически закроется, дымоходная система продолжит свое исправное функционирование.

Для чего нужен стабилизатор тяги дымохода

Для чего нужен стабилизатор тяги дымохода

Подобный способ поддержания тяги в норме отличается простотой и эффективностью. Топливо в печи или котле будет сжигаться равномерно, а расходоваться экономно.

Монтаж стабилизатора тяги дымовой трубы дает следующие преимущества:

  • повышение безопасности эксплуатации системы дымохода;
  • снижение количества вредных веществ, выбрасываемых в атмосферу;
  • лучшая циркуляция воздушных потоков при содержании клапана в приоткрытом состоянии;
  • возможность функционирования как на принудительной, так и естественной тяге;
  • равномерное сгорание топлива в котле, что делает невозможным перегрев дымохода;
  • защита от сильных порывов ветра;
  • отсутствие в помещении запаха гари;
  • увеличение срока службы канала для вывода дыма;
  • предотвращение потери тепла;
  • возможность установки в современных низкотемпературных котлах;
  • обеспечение экономии топлива на 15-20%.

Достоинства и недостатки

Оснащение теплогенерирующего агрегата регулятором тяги считается наиболее эффективным способом обеспечения равномерного горения топлива. Это залог энергосбережения и существенной экономии горючих ресурсов. Также среди достоинств установки стабилизатора давления в дымоходе отмечают следующие моменты:

  • обеспечивается эффективность и безопасность системы в целом, так как происходит равномерное горение топлива и исключается перегрев дымохода, что обуславливает увеличение срока его эксплуатации;
  • увеличивается КПД отопительного оборудования, нивелируется уровень теплопотерь, экономия энергозатрат составляет до 15%;
  • исключается возможность проникновения дыма и гари в помещение;
  • качественно снижается уровень выброса в атмосферу вредных соединений.

Также импонируют одинаково впечатляющие возможности стабилизатора дымохода как при естественной тяге, так и при принудительной.

Примечательно, что автоматический регулятор силы тяги позволяет подключить новые модели котлов низкотемпературных категорий к старой дымоотводной системе.

Это интересно: Бабочки на стене в интерьере квартиры — объясняем во всех подробностях

Устройство и предназначение стабилизатора

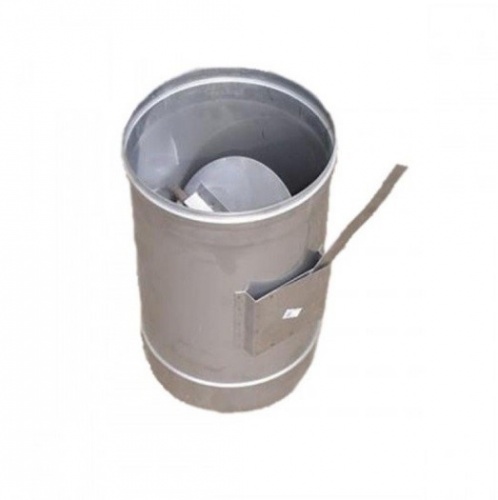

Стабилизатор тяги — это дополнительная вставка на дымоотвод с заслонкой, при помощи которой можно регулировать интенсивность горения топлива и силу тяги в трубе. Устанавливают стабилизатор тяги только на низкотемпературное отопительное оборудование, где максимальный нагрев выводимых газов не превышает 500 градусов.

Для чего нужен стабилизатор тяги дымохода

Для чего нужен стабилизатор тяги дымохода

Предназначение стабилизатора тяги:

  • снижать скорость удаления продуктов горения печи;
  • предотвращать образование в трубе обратной тяги и забросы дыма в помещение;
  • продлить срок службы дымохода за счет снижения температуры выбросов;
  • повысить пожарную безопасность отопительного оборудования на счет предотвращения выбросов искр и пламени из трубы;
  • сократить расход топлива;
  • повысить КПД печи.

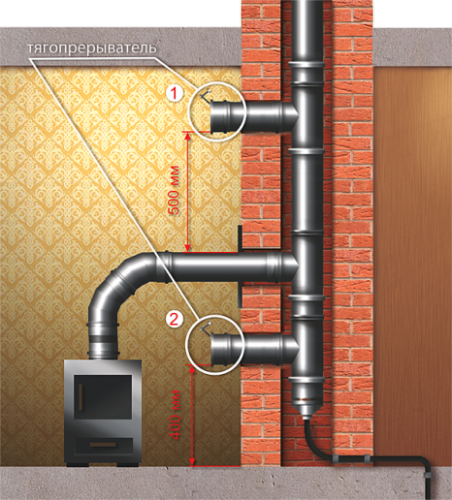

Устанавливают стабилизатор тяги в трёх локациях и только в помещении котельной:

  • Первый вариант это выше выводящего патрубка печи на первом вертикальном отрезке трубы. Расстояние от стабилизатора до горизонтального участка составляет 40-60 см.
  • Второй вариант – на уровне выхода дымохода из печи, но не ниже 40 см от уровня пола.
  • Третий вариант — показан на схеме.

Для чего нужен стабилизатор тяги дымохода

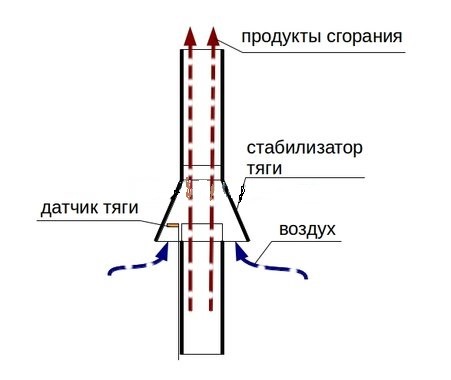

Регулятор дыма это дополнительный вход в дымоотводящую трубу для подсоса воздуха. Устройство представляет собой горизонтально ориентированный патрубок, один конец которого закрыт вертикальной подвижной заслонкой, а второй встроен в дымоход. Заслонка должна точно совпадать с внутренним диаметром патрубка, чтобы в закрытом положении подсоса воздуха не происходило.

Заслонка является главной рабочей частью стабилизатора тяги. Она может крепится к корпусу на подвижной оси в верхней части, что характерно для заводских устройств. Самодельные заслонки обычно крепят на оси через диаметр. Для предотвращения ее опрокидывания внутрь в нижней части ставят фиксаторы. Устройство монтируют на вертикальную трубу, без наклона. На готовой сэндвич трубе это удобно делать через обычный тройник.

Когда тяги недостаточно

Методы определения тяги

Если у вас нет анемометра, воспользуйтесь одним из популярных методов определения тяги дымохода:

  • Дым. Наиболее явный признак отсутствия тяги – это присутствие небольшого дыма внутри помещения, большое количество дыма свидетельствует о высоком риске воспламенения и риске отравления продуктами.
  • Цвет пламени. По цвету пламени, можно понять уровень тяги. Если пламя внутри печи имеет белый оттенок и трескается при горении, то тяга очень мощная. Оранжево-красный цвет свидетельствует об отсутствии тяги. Если дымоход выполнен правильно, пламя должно иметь ровный золотистый цвет уходящий в желтизну.
  • Со спичкой. Необходимо поднести к нагревателю зажженную спичку. В случае если пламя отклониться к печи значит тяга есть. Если он остается ровным, то вы можете быть уверены, что тяга есть, но средней величины. Когда пламя отклоняется в противоположную сторону от печи, возникает обратная тяга в дымоходе.
  • С зеркалом. Еще один способ проверить тяговое усилие в дымоходе, это приставить небольшое зеркало к печи. Возникновение конденсации на поверхности зеркала говорит о том, что удаление дыма затруднено.

Внимание!

Разница давлений на улице и в помещении является основой для создания тяги внутри дымоходного канала. Температура в отапливаемом помещении выше, чем снаружи, а, следовательно, и создаваемое им давление внутри помещения больше. Горячий воздух, подпертый снизу более холодным, выдавливается в зону с более низким давлением, то есть в атмосферу. При замерах, проводимых летом, разница температур наименее разительна, потому тяга будет хуже и результаты измерений могут быть низкими, относительно зимнего периода.

Причины неисправностей

Убедившись, что внутри дымохода недостаточно тяги, необходимо выявить и исправить возможную причину. Профессионалы говорят, что наиболее распространенными причинами отказов дымовых каналов являются.

Ошибка в конструкции

Для чего нужен стабилизатор тяги дымохода

Для чего нужен стабилизатор тяги дымоходаЧтобы сделать выбор трубы дымохода необходимо, ориентироваться на объем топки. Если размер меньше расчетного параметра, то слабый дымоход не позволит дыму выйти из помещения.
Короткая длина трубы

Длина трубы менее 5 м не оказывает существенной разницы между давлением в помещении и на открытом воздухе, что создает слабую тягу.

Неправильное расположение трубы дымохода

Мастер- печник советует укладывать дымоход вертикально, так как плотные углы держат дым внутри трубы, уменьшая тягу.

Горизонтальные участки большой длины

Если при укладке дымохода не удается избежать горизонтальных сечений, убедитесь, что их длина не превышает 100 см иначе, для этого будет нужен усилитель.

Попадание в зону опоры ветра

Если рядом с домом есть высокое здание, оно блокирует дымоход от ветра, препятствуя нормальному функционированию дымоходной системы.

Метеорологические условия

Зачастую снижение тяги происходит из-за снижения атмосферного давления, попадания влаги в дымоход из-за дождя, тумана или снега. Но это не имеет критического значения, потому как все это временные явления.

Для чего нужен стабилизатор тяги дымохода

Для чего нужен стабилизатор тяги дымохода

Как сделать стабилизатор тяги своими руками

Для изготовления стабилизатора тяги своими руками потребуется приготовить инструменты для работы с нержавеющим металлом и материал для изготовления самого регулятора.

Для чего нужен стабилизатор тяги дымохода

Для чего нужен стабилизатор тяги дымохода

Для работы вам понадобятся:

  • Сварочный аппарат для работы с нержавеющей сталью. Это может быть газосварка или инверторный аппарат, работающий на постоянном токе.
  • Электроды по нержавейке диаметр 4 или аргон для газосварки.
  • Болгарка, отрезной и шлифовальный круг.

Материалы для изготовления стабилизатора тяги:

  • Металлический лист из стали марки AISI 304 (аналог 08Х18Н10) или AISI 321 (аналог 08Х18Н10Т). Толщина металла 10 мм.
  • Болты, гайки, металлический прут диаметром 10 мм – все из нержавеющей, жаропрочной стали.

Схема монтажа следующая:

  1. Из листа металла требуется сварить патрубок – корпус регулятора. Диаметр рассчитывайте исходя из диаметра вашего дымохода. Стабилизатор вам потребуется надеть на тройник или патрубок, отходящий от основной трубы. Поэтому внутренний диаметр стабилизатора должен совпадать с внешним диаметром тройника. Обычно это 115 мм, но может быть и больше.
  2. Вырезать металл для корпуса следует с расчетом сварки внахлест с шириной шва в 1 см.
  3. Вырезанный лист скручивают и сваривают. Шов зачищают до гладкости с внешней и внутренней стороны.
  4. На расстоянии 40 мм от края на конце корпуса прокатать ограничительный барьер. Он послужит стопором при монтаже устройства на трубу.
  5. На другом конце корпуса в нижней части приварить ограничители, для предотвращения опрокидывания заслонки внутрь. В верхней части или в середине (в зависимости от формы заслонки) приваривают крепления для поворотной оси.
  6. Из металла вырезают заслонку. Ее размер равен внутреннему диаметру выходного отверстия вашего корпуса или соответствует контурам выходного отверстия, если вы решили его уменьшить.
  7. В нижней части заслонки сверлят отверстие под регулирующий болт.
  8. В середине (для симметричной заслонки) или в верхней части (для расширяющейся формы) приваривают поворотную ось.
  9. Устанавливают заслонку на корпус.
  10. Устанавливают стабилизатор тяги на трубу.

При установке стабилизатора на трубу следует промазать места соприкосновения патрубков жаростойким герметиком. Это сделает соединение более прочным и герметичным.

Модели регуляторов тяги

Сегодня на рынке представлено большое разнообразие моделей регуляторов тяги дымохода, выпускаемых различными производителями.

Рассмотрим наиболее популярные и востребованные:

  1. RCO. Модели этой серии фиксируются при помощи обжимных хомутов и только к круглой трубе. Свое применение они нашли для дымоходов с круглым сечением по оси трубы. Стабилизатор тяги дымохода устанавливается на самом конце трубы. Учитывая тот факт, что современные дымоходы обычно имеют округлую форму труб, то подобные регуляторы обрели широкую популярность. Подобный устройства наиболее просты в монтаже.
  2. RCR. Данный стабилизатор устанавливается непосредственно на дымоход и крепится посредством специальных хомутов с возможностью регуляции в промежутке 120-200 мм и устанавливается на выходе котла. Суровый отечественный климат предполагает использование подобных регуляторов для дымоходных труб из керамики, стали и асбеста. Дымоходы с регулятором тяги в диапазоне 10-35 Па не могут похвастаться высоким качеством, однако, в случае необходимости их можно монтировать.

Для чего нужен стабилизатор тяги дымохода

Для чего нужен стабилизатор тяги дымохода

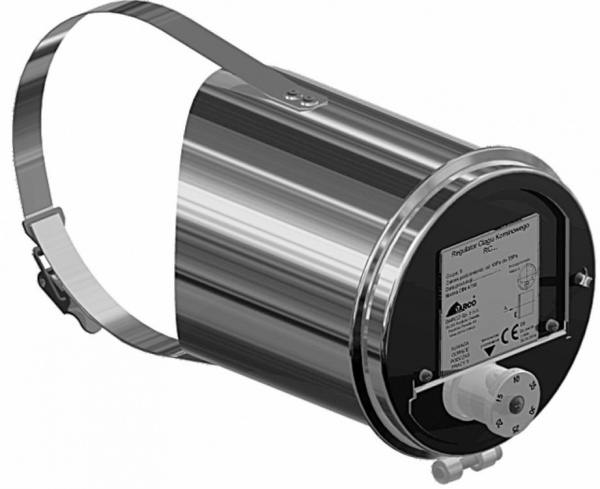

Регулятор тяги дымохода серии RCR с регулируемым хомутом

RCP. С регулятором тяги в промежутке 10-35 Па. Установка такого устройства осуществляется посредством наложения и фиксации регулятора к плоской поверхности. Регулятор тяги дымохода для крепления снабжен скрытыми отверстиями в каждом углу.

Регулятор тяги дымохода серии RCP для накладного монтажа

RCW. Данный регулятор с диапазоном регуляции тяги 10-32 Па, зарекомендовал себя как хороший регулятор тяги в печах, котлах, каминах. Для изготовления корпуса используется нержавейка, благодаря этому вы можете зафиксировать прибор при помощи клея, специального раствора. Также можно воспользоваться разжимными пружинами и закрепить его на вентиляционной решетке.

Регулятор тяги дымохода серии RCW для кирпичных дымоходов

Подводя итог всего вышеизложенного, стоит еще раз отметить, что регулятор тяги дымохода — очень важный элемент отопительного агрегата, который самым непосредственным образом сказывается на функционировании всей системы отопления.

Способы усилить тягу дымохода

Назначение регулятора тяги – гасить чрезмерное разрежение в дымоходе. Увеличивать тягу стабилизатор не может. Что же делать, когда тяга явно недостаточна?

Для усиления тяги делают следующее:

  1. Проверяют, не забился ли дымоходный канал сажей, прочищают его.
  2. Проверяют, имеется ли доступ воздуха в помещение или подвод воздуха с улицы к топке отопительного агрегата. При необходимости открывают форточку или проводят трубу для забора чистого воздуха с улицы.
  3. Анализируют, достаточно ли утеплена труба, не подмок ли утеплитель. В случае с современными керамическими или сэндвич-трубами утепление можно считать достаточным, при утеплении стальных труб своими руками возможны неприятные сюрпризы. Традиционные кирпичные трубы также желательно утеплить.
  4. Выясняют, есть ли дефлектор на верхе трубы. Нередко установка дефлектора решает проблему.

Если все поиски не привели к решению проблемы, стоит пригласить опытного теплотехника – безопасность семьи превыше всего.

Для чего нужен стабилизатор тяги дымохода

Для чего нужен стабилизатор тяги дымохода

Если вы поменяли отопительный агрегат на более современный (или переложили печь или камин), то необходимо:

  • Просчитать минимальные длину и площадь сечения борова в зависимости от мощности отопительного прибора (см. мою статью про расчет дымохода).
  • Рассмотреть необходимую высоту трубы в зависимости от расположения относительно конька и зоны ветрового подпора высоких строений и крупных деревьев.
  • Если дымоход недостаточной высоты и площади сечения, то его либо нарастить, либо смонтировать дымосос – специальный вентилятор. Он устанавливается на оголовок трубы.
  • Если старая труба имеет сечение, намного больше расчетного, эту проблему устраняют при помощи шибера или установки вкладыша. Если труба слишком длинная – также можно использовать шибер.

При замене старой печи или камина на современный котел трубу наверняка придется модернизировать, так как современные котлы имеют большой КПД, агрессивный конденсат и невысокую температуру отходящих газов. Даже твердотопливные современные агрегаты имеют более низкую температуру дыма, чем старые дровяные печи.

Обратная тяга в дымоходе и что такое стабилизатор тяги дымохода: Причины и устранение +Фото и Видео

Для дымохода Конструкция дымохода- это сложно и ответственно. От правильности выполнения, зависит эффективность и безопасность использования отопителя. Ни одно устройство, вырабатывающее тепло не способно нормально работать без трубы выводящей дым из помещения.

В дыме присутствует огромное количество различных газов, содержащих продукты сгорания топлива. Присутствие дыма внутри помещения это верный признак ошибочного расчета системы дымохода, что влечет за собой риск воспламенения и отравления продуктами горения.

В данной статье мы расскажем вам об обратной тяге в дымоходе, и том, как предотвратить его появление, а также как настроить стабилизатор тяги дымохода.

Когда тяги недостаточно

Методы определения тяги

Если вы сомневаетесь, что тяги дымового хода печи, камина или котла достаточно, необходимо провести проверку. Наиболее простой способ — проверить своими силами с помощью анемометра. В случае, если  прибор показывает тягу 10-20 ПА, то это считается нормальным. Проблема с этим методом заключается в низкой точности измерения дешевых анемометров, когда тяга до 1 ПА, то прибор покажет полное ее отсутствие, что не совсем верно. Профессиональные приборы стоят не дешево, их используют печники.

Если у вас нет анемометра, воспользуйтесь одним из популярных методов определения тяги дымохода:

  • Строение дымоходаДым. Наиболее явный признак отсутствия тяги – это присутствие небольшого дыма внутри помещения, большое количество дыма свидетельствует о высоком риске воспламенения и риске отравления продуктами.
  • Цвет пламени. По цвету пламени, можно понять уровень тяги. Если пламя внутри печи имеет белый оттенок и трескается при горении, то тяга очень мощная. Оранжево-красный цвет свидетельствует об отсутствии тяги. Если дымоход выполнен правильно, пламя должно иметь ровный золотистый цвет уходящий в желтизну.
  • Со спичкой. Необходимо поднести к нагревателю зажженную спичку. В случае если пламя отклониться к печи значит тяга есть. Если он остается ровным, то вы можете быть уверены, что тяга есть, но средней величины. Когда пламя отклоняется в противоположную сторону от печи, возникает обратная тяга в дымоходе.
  • С зеркалом. Еще один способ проверить тяговое усилие в дымоходе, это приставить небольшое зеркало к печи. Возникновение конденсации на поверхности зеркала говорит о том, что удаление дыма затруднено.

Внимание!

Разница давлений на улице и в помещении является основой для создания тяги внутри дымоходного канала. Температура в отапливаемом помещении выше, чем снаружи, а, следовательно, и создаваемое им давление внутри помещения больше. Горячий воздух, подпертый снизу более холодным, выдавливается в зону с более низким давлением, то есть в атмосферу. При замерах, проводимых летом, разница температур наименее разительна, потому тяга будет хуже и результаты измерений могут быть низкими, относительно зимнего периода.

Причины неисправностей

Убедившись, что внутри дымохода недостаточно тяги, необходимо выявить и исправить возможную причину. Профессионалы говорят, что наиболее распространенными причинами отказов дымовых каналов являются.

Ошибка в конструкции

Как работает регулятор тягиЧтобы сделать выбор трубы дымохода необходимо, ориентироваться на объем топки. Если размер меньше расчетного параметра, то слабый дымоход не позволит дыму выйти из помещения.

Короткая длина трубы

Длина трубы менее 5 м не оказывает существенной разницы между давлением в помещении и на открытом воздухе, что создает слабую тягу.

Неправильное расположение трубы дымохода

Мастер- печник советует укладывать дымоход вертикально, так как плотные углы держат дым внутри трубы, уменьшая тягу.

Горизонтальные участки большой длины

Если при укладке дымохода не удается избежать горизонтальных сечений, убедитесь, что их длина не превышает 100 см иначе, для этого будет нужен усилитель.

Неправильное положение относительно конька

Трубы находятся на одном уровне или выше крыши. Гребень в наветренном положении резко снижает силу тяги в дымоходе.

Попадание в зону опоры ветра

Если рядом с домом есть высокое здание, оно блокирует дымоход от ветра, препятствуя нормальному функционированию дымоходной системы.

Метеорологические условия

Зачастую снижение тяги происходит из-за снижения атмосферного давления, попадания влаги в дымоход из-за дождя, тумана или снега. Но это не имеет критического значения, потому как все это временные явления.

Первым шагом в обнаружении проблем в дымоходе необходимо устранить наиболее очевидные причины отсутствия тяги. Во время осмотра необходимо быть уверенным, что  герметичность соединений всех элементов трубы находится на высоком уровне, отсутствует скопление сажи. Убедитесь в отсутствии влаги в дымоходах и нормальном атмосферном давлении.

Что такое стабилизатор тяги дымохода

Стабилизатор тяги или выключатель представляет собой специальный механизм, выполняющий подачу вторичного воздуха в определенных дозах, что дает возможность поддерживать оптимальную тягу в дымоходе для работы в автоматическом режиме котла или печи. Выключатель оборудован демфером безопасности для того, чтобы предотвратить избыточное давление.

Стабилизаторы тяги для дымохода диаметром 350 мм универсальны, изготовлены из нержавеющей стали и могут использоваться с любым теплогенерирующим устройством, требуют минимальной площади и достаточно просты в установке. Устройства способны работать при рабочих температурах до 500 градусов на куб. см, а также в системах отопления с обогревательными приборами, конденсата, в которой температура продуктов горения ниже точки росы.

Назначение стабилизатора

При проектировании системы дымоудаления многое зависит от типа отопительного прибора, с которым предполагается использовать. Естественные изменения температуры из-за погоды или сезона оказывают значительное влияние на эффективность. Значительные температурные изменения зимой могут привести к образованию высокой тяги воздуха в дымоходе, что вызовет снижение КПД всей системы и увеличение топливного расхода. Стабилизатор тяги регулирует давление до оптимального значения, тем самым повышая эффективность нагревательного устройства.

Также на тягу в системе дымоудаления влияет давление воздуха в атмосфере, которое, в свою очередь, зависит от расположения дома, погоды и  времени года и суток. Для примера, разница атмосферного давления весной в  марте в дождливую погоду и осенью в ясный день составляет порой до 90 ПА.

Способы усиления тяги

Если тяговое усилие в дымоходном канале нагревательного устройства, нейтрализовать этот эффект не так просто. Опытные мастера печных дел используют разные методы, вот некоторые из способов увеличения давления:

Первое, что нужно сделать, если вы подозреваете недостаточную тягу в дымоходе, это почистить трубу. Для этих целей существует такая профессия как трубочист. Или же удаляют наложения сажи при помощи металлического ерша.

Приличное увеличение мощности дымохода можно получить, увеличив высоту дымохода над поверхностью крыши, поставив в нем несколько дополнительных сегментов. Этим же методом выводят дымоход из зоны давления ветра с гребня или более высоких зданий.

Ротационные турбины

Деталь для дымоходаРоторная турбина это устройство, установленное на конце дымохода, которое состоит как из одного так  из нескольких винтов. Под действием ветра вращаются турбины что в свою очередь создает разреженный воздух для достижения существенной разницы между внутренним и внешним давлением. Использование турбин эффективно только в ветреную погоду, также разумно их использование, при температуре исходящего из дымохода дыма до 200 градусов.

Аэродинамический дефлектор

Использование специальной перегородки. Особые модели дефлекторов имеют специальную аэродинамическую форму. Благодаря свойству воздуха понижать давление с эффектом падения при прохождении препятствий в дефлекторе появляется разреженная зона, которая в свою очередь влияет на ускорение выхода из трубы дыма. Эффективность аэродинамических дефлекторов видна только в ветреную погоду.

Усилитель тяги

Усилитель тяги — это устройство автоматической регулировки тяги, который представляет собой своеобразный зонтик с датчиком температуры, установленным на трубе дымохода. Температурный датчик анализирует температуру выхлопных газов и работает независимо. Усилитель тяги в дымоходе сохраняет давление в диапазоне 10-35 ПА, оптимизируя работу нагревателя и расход топлива.

Эксгаустер

При отсутствии эффекта от предыдущих методов на трубах устанавливают дымосос, оснащенный винтом и электродвигателем. В ветреную погоду винт поворачивается независимо, если нет движения воздуха, электродвигатель работает и приводит его в движение.

Важно!

Если вы не нашли решение своими силами, то обращение к опытному печнику Вам поможет разрешить ее.  Специалист скажет Вам, что сделано неверно, и поможет исправить недостатки наиболее рациональным способом.

КПД и постоянство работы котла или печи напрямую зависит от своевременной установки скорости сгорания топлива. Для оптимальной работы тепло вырабатывающих устройств нужно иметь устойчивую тягу в дымоходе, для поддержания которой в свою очередь используются особые стабилизаторы. Точно настроенный стабилизатор значительно повышает КПД и увеличивает срок службы печи или котла.

Принцип работы и преимущества установки стабилизатора

Как только тяговое усилие в системе дымоудаления переступает порог нормального значения, то клапан устройства отжимается и давление снижается за счет воздуха, поступающего из помещения, и который при смешивании с дымовыми газами и снижает температуру.

Этот метод считается самым простым и в то же время достаточно эффективным, в результате чего происходит равномерное горение топлива и выделение энергии.

К основным преимуществам использования стабилизатора следует отнести следующие:

  • безопасная работа дымохода;
  • увеличение срока службы дымохода;
  • снижение уровня веществ, уходящих в атмосферу;
  • благодаря тому, что клапан стабилизатора все время приоткрыт происходит увеличение циркуляции воздушного потока;
  • способность работать в качестве стабилизатора при естественной тяге и;
  • процесс сгорания топлива равномерен, и печная труба не перегревается;
  • при сильных порывах ветра обеспечивает демпфирование резких изменений тяги;
  • отсутствие запаха гари в отапливаемых помещений;
  • возможность применения старых дымоходов с новыми низкотемпературными котлами;
  • минимизация потери тепла;
  • экономия топлива до 15%.

Способы размещения стабилизатора тяги

Стабилизатор тяги дымохода  может быть установлен в том же месте, где смонтировано теплогенерирующее устройство, или в соседнем помещении, в котором устроена ветка от котла или печи к дымоудаляющей системе. Давление может заколебаться от PA 10 до 35.

Известны два основных способа установки стабилизатора тяги:

  1. прибор помещен 500 mm выше уровень соединения жары производя прибор с высасывающей системой дыма;
  2. стабилизатор тяги устанавливается на одном уровне соединения тепловыделяющих устройств с дымоходом, но это расстояние должно быть не менее 40 см от уровня пола.

Также производители теплогенерирующего оборудования, рекомендуют использование специальных стабилизаторов, в народе называемые «грибы». Такое устройство представляет собой маленький сегмент дымохода с расширением в виде гриба и открытой площадкой под ним для притока внешнего воздуха.

Особое конструкционное решение в сравнении с обычным выходом дымохода имеет некоторые преимущества:

  • Где ставить регулятор тягистабильность создаваемого в топке отопительного прибора давления;
  • удаление из дымоходной трубы дополнительной ненужной тяги, и приведение в нормальное состояние работы теплогенерирующего устройства;
  • защита печки в случае появления в дымоходе обратной тяги;
  • контроль тяги:
    1-расход воздуха из помещения, где установлено отопительное устройство;
    2-кратковременный, не более 60 сек., сброс отработавших газов в котельную;
    3-направление движения выхлопных газов в случае опрокидывания тяги;
    4-направление выхлопных газов отопительного теплогенерирующего устройства.

Под колпачком в виде грибка установлен специальный датчик-стабилизатор, который активируется при изменении температуры горючих газов. В случае ухудшения тяги или возникновения обратного эффекта, выделяющиеся при сгорании выхлопные газы собираются под грибком что приводит к нагреванию датчика, а это в свою очередь приведет к прекращению поступления газа в горелку и печка автоматически выключится.

Направление продуктов сгорания и подача воздуха через датчик при нормальной тяге в дымоходе.

В дымоходной системе возникает эффект обратной тяги-продукты сгорания вынуждены уходить под зонт на датчике.

В некоторых случаях владельцы частных домов встраивают в дымоходы все возможные теплообменники которые собирают остатки тепла это помогает снизить затраты на топливо. Однако делать это категорически запрещено, так как в этом случае дымоудаление ухудшается из-за сужения дымохода и датчик непременно срабатывает.

Конструктивно датчики тяги дымохода делятся на стабилизаторы:

  • термопары;
  • жидкий;
  • термистор.

Как правило, их установка не представляет особых проблем. Обычно стабилизаторы устанавливаются винтами и гайками на специальные монтажные площадки в готовые отверстия.

Сборка  стабилизатора своими руками

Для сборки стабилизатора тяги дымохода необходим чертеж, а также требуется:

  • полуавтоматный сварочный аппарат аргона;
  • баллон аргона;
  • шлифовальный круг;
  • нержавеющая сталь марки AISI 304 или 321 не менее 8-10 мм;
  • 8-10 мм прут из стали для оси, винты, гайки и шайбы.

Соединение трубы сваривается так, что внутренний диаметр будет 115 mm. В тоже время швы сварки необходимо хорошо очистить снаружи и изнутри, а также сделать разрез для вентиля, который составляет 15% от диаметра сечения трубы дымохода.

В зоне клапана установлен фиксатор и поворотный вал, который оснащен поворотной ручкой, которая торчит на 120-150 мм из трубы. От краев на расстоянии 25-30 мм раскатывают кромки для соединения с соседними трубами.

Монтаж стабилизатора лучше всего выполнять в зазоре дымохода. Для фиксации устройства сверху и снизу используются хомуты шириной 50-60 мм.

Послесловие

Безопасная эксплуатация и эффективность работы печей и котлов находится в большой зависимости от наличия или  соответствующей тяги в дымоходе. В случае даже незначительных проблем с системой дымоудаления, необходимо осмотреть дымоход на проходимость и начать нормализовать тягу. Наличие угарного газа в помещении очень опасно для жизни человека. Выполнение ремонтных работ и установка стабилизатора вполне возможна своими силами.

Стабилизатор тяги дымохода: чертежи + видео

Стабильность и эффективность работы котла или печи зависит непосредственно от своевременной настройки интенсивности горения используемого топлива. Для оптимального функционирования теплогенерирующих устройств необходимо наличие в дымоходе устойчивой тяги, для поддержания которой используются специальные стабилизаторы. Правильно настроенный регулятор значительно увеличивает КПД и повышает долговечность печи или котла.

Что такое стабилизатор тяги дымохода

Стабилизатор тяги или прерыватель – это специальный механизм, выполняющий вторичную подачу воздуха определенными дозами, что дает возможность поддерживать в дымоходе оптимальную, для работы котла или печи, тягу в автоматическом режиме без участия человека. Прерыватель снабжен предохранительной заслонкой, предотвращающей создание избыточного давления.

Стабилизаторы тяги в дымоходе являются универсальными, изготавливаются из нержавеющей стали и могут применяться с любым теплогенерирующим устройством, нуждаются в минимальной площади и довольно просты в монтаже. Устройства в состоянии функционировать при рабочей температуре до 500˚C, а также в системах отопления с теплогенерирующими приборами конденсационного типа, в которых температура сгоревших газов ниже точки росы.

Назначение стабилизатора

Конструкция дымоотводящей системы во многом зависит от вида отопительного устройства, вместе с которым предполагается ее задействование. Ощутимое влияние на эффективность оказывают природные изменения температур, обусловленные погодой или временем года. Существенные температурные перепады в холодное время года могут вызвать в дымоходе образование высокой тяги воздуха, что станет причиной снижения эффективности всей системы и повышенного расхода топлива. Стабилизатор тяги позволяет регулировать создаваемое давление до оптимальной величины, повышая тем самым эффективность отопительного устройства.

Также на тягу в дымоотводящей системе воздействует и атмосферное давление воздуха, которое может быть обусловлено местоположением дома, погодными условиями, временем года и суток. Так, например, разница в атмосферном давлении в марте в пасмурную погоду и сентябре в ясный день может составлять до 90 Па.

На представленном видео показан принцип действия и работа тягового стабилизатора в дымоходе.

Принцип работы и преимущества установки стабилизатора

Как только в дымоотводящей системе сила тяги становиться больше оптимального значения, клапан устройства открывается и снижает давление за счет поступающего из помещения воздуха, и который при смешении с дымовыми газами понижает их температуру. Вследствие этого термическая подъемная сила падает, а при получении оптимального значения клапан вновь закрывается.

Данный способ считается наиболее простым и в то же время довольно эффективным, и который позволяет добиться равномерного горения, энергосбережения и экономии топлива. Также к преимуществам установки стабилизатора следует причислить следующее:

  • безопасность эксплуатации дымоходной системы;
  • продление срока эксплуатации дымохода;
  • снижение уровня выбрасываемых в атмосферу вредных веществ;
  • благодаря постоянно приоткрытому клапану стабилизатора увеличивается циркуляция воздушного потока;
  • возможность работы стабилизатора, как при естественной тяге, так и принудительной;
  • процесс горения топлива происходит равномерно, а дымоход при этом не перегревается;
  • при сильных порывах ветра обеспечивается гашение резких перепадов тяги;
  • запах гари не проникает в помещение;
  • возможность использования старых дымоходных систем с новыми низкотемпературными котлами;
  • предотвращение теплопотерь;
  • экономия топлива составляет до 15%.

Варианты размещения стабилизатора тяги

Стабилизатор тяги дымохода может устанавливаться там же, где смонтирован теплогенерирующий прибор, или же в соседнем помещении, в котором устроен отвод от котла или печи до дымоотводящей системы. Давление может колебаться от 10 до 35 Па.

Существует два основных способа установки тягового стабилизатора:

  1. устройство размещают на 500 мм выше уровня места соединения теплогенерирующего прибора с дымоотводящей системой;
  2. стабилизатор тяги устанавливают на одном уровне соединения теплогенерирующего устройства с дымоходной трубой, однако это расстояние должно составлять не меньше 400 мм от поверхности пола.

Также, большинство производителей теплогенерирующего оборудования, рекомендует использовать специальные стабилизаторы, называемые в народе «грибками». Подобный регулятор тяги представляет собой небольшой отрезок дымоходной трубы с расширением в форме грибка и открытым участком под ним для притока наружного воздуха. Такое конструктивное решение по сравнению с традиционным выпуском дымохода имеет следующие преимущества:

  • стабилизация давления в топке отопительного прибора;
  • устранение в дымоходной трубе излишней тяги, а соответственно приведение в норму КПД теплогенерирующего устройства;
  • защита теплогенерирующего устройства при возникновении в дымоходной системе обратной тяги;
  • контроль тяги.

1-воздушный поток из помещения, где установлен отопительный прибор;

2-кратковременный, не более 60 с., вброс в котельную отработанных газов;

3-направление отработанных газов в случае тягового опрокидывания;

4-направление отработанных газов отопительного теплогенерирующего прибора.

Специальный датчик стабилизатора монтируется под колпаком в виде грибка и срабатывает при изменении температуры сгораемых газов. В том случае если происходит ухудшение тяги или возникновение обратного эффекта, то выделяемые в процессе горения отработанные газы будут собираться под грибком и приведут к нагреву датчика, а это уже в свою очередь вызовет прекращение подачи газа на горелку и отопительное устройство автоматически отключится.

Направление продуктов сгорания и потока воздуха через датчик при нормальной тяге в дымоходе

В дымоходе наблюдается эффект обратной тяги — продукты сгорания вынужденно уходят под зонтик на датчик

Некоторые владельцы частных домов или коттеджей встраивают в дымоходы всемозможные теплообменники для сбора остаточного тепла от продуктов горения и снижения расходов топлива. Однако делать это категорически запрещается, поскольку в этом случае ухудшается дымоотведение вследствие заужения дымохода и непременно происходит срабатывание датчика.

Конструктивно датчики стабилизаторов тяги дымохода разделяются на:

  • термопары;
  • жидкостные;
  • терморезисторные.

Как правило, их монтаж не представляет никаких проблем. Стабилизаторы традиционно устанавливаются при помощи саморезов и гаек на монтажные площадки в специально подготовленные отверстия.

Самостоятельная сборка стабилизатора

Для изготовления стабилизатора потребуется:

  • сварочный аргонный полуавтоматический аппарат;
  • баллона газа аргон;
  • шлифовальные диски;
  • нержавейка AISI 304 или 321 толщиной 8-10 мм;
  • стальной прут диаметром 8-10 мм для оси, винты, гайки и шайбы.

Стык трубы скрепить при помощи сварки таким образом, чтобы внутренний диаметр составлял 115 мм. Сварные швы необходимо тщательно зачистить снаружи и внутри, и сделать для клапана вырез, составляющий 15% от сечения дымоходной трубы.

В районе заслонки устанавливается фиксатор, а поворотная ось, которая оснащена поворотной рукояткой клапана, выступает из трубы на 120-150 мм. От верхнего и нижнего края на расстоянии 25-30 мм прокатать бортики для соединения с соседними трубами.

Установку стабилизатора лучше всего выполнять в разрыв дымоотводящей трубы. Для фиксации устройства вверху и внизу применяются хомуты шириной 50-60 мм.

Предлагаем к просмотру видео самодельного стабилизатора тяги.

Послесловие

Безопасное функционирование и высокая эффективность печей и котлов в большей степени зависит от наличия соответствующей тяги в дымоходе. При возникновении даже незначительных проблем с дымоотводящей системой следует обязательно обследовать дымоход на проходимость и приступить к нормализации тяги. Наличие в помещении угарного газа очень опасно для человеческой жизни. Выполнить ремонтные работы и установить стабилизатор вполне возможно собственными руками.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
