Установка кондиционера своими руками без вакуумного насоса

Главная » Статьи » Установка кондиционера своими руками без вакуумного насоса

Как установить кондиционер самостоятельно

Установка кондиционера своими руками должна начинаться с выбора места для установки. На самом деле все непросто. Надо учесть:

Так что придется решать комплексную задачу, стараясь удовлетворить все требования и рекомендации. Только в этом случае установка кондиционера своими руками будет удачной.

Выбираем место для внутреннего блока

Начнем с самого простого: выбор места размещения с точки зрения удобства пользования. Внутренний блок надо разместить так, чтобы охлажденный воздух распространялся по всей комнате, но не попадал напрямую на кровать, рабочий стол, кресло. В принципе, можно перенаправить поток при помощи подвижных жалюзи, но гораздо лучше изначально подумать об этом.

Варианты расположения внутреннего блока сплит системы

Наиболее правильное в этом случае решение разместить кондиционер над изголовьем кровати, над или сбоку от стола. В этом случае поток холодного воздуха будет «обтекать» место отдыха или работы, что гораздо более комфортно и менее опасно для здоровья.

Кроме того есть технические моменты, которые надо предусмотреть до того как начата установка кондиционера своими руками. Внутренний блок соединяется с наружным при помощи трассы из медных труб и кабеля управления. Выходы для подключения трассы находятся справа (если смотреть на блок спереди), но их можно выгнуть таким образом, чтобы они оказались слева или снизу. Эти выходы — это медный трубки длиной 30 см.

Выходы из наружного блока сплитсистемы (вид сзади)

К ним подключается трасса (пайкой или развальцовкой), а место соединения должно быть доступно для обслуживания. Потому этот участок трассы в стену (в штробу) не прячут, а закрывают декоративным коробом. При этом трассу можно располагать по-разному — в зависимости от того, на какой стене повесили внутренний блок и где по отношению к нему находится наружный блок.

Блок слева от наружной стены

Если внутренний блок находится слева от внешней стены, а трассы выходит ровно, минимальное расстояние от стены до блока — 500 мм (1 картинка на фото). Его можно уменьшить до 100 мм если трассу завернуть на прилегающую стену, но общая ее длина не должна быть меньше 500 мм. Если это невозможно, вывести отводы можно слева и уложить трубы в штробу (рисунок справа). В данном случае это возможно, так как место соединения выводов и трассы получается под крышкой корпуса, так что оно доступно для ремонта и обслуживания.

Варианты прокладки трассы хладагента если внутренний блок кондиционера находится слева от наружной стены

Если по наружным стенам здания нельзя тянуть кабели, трубы и т.п. (чтобы не портить внешний вид), придется всю трассу укладывать в помещении. Менее затратный вариант — провести ее в углу, закрыв специальными коробами. Такое расположение удобно, так как потом можно короб закрыть шторами.

Установка кондиционера своими руками: если трасса должна проходить в помещении

Второй вариант более трудозатратный (штробу сделать сложнее), но с эстетической стороны более выигрышный — это вывод перевести на левую боковую панель и уложить все в сделанную выемку.

На стене справа от наружной

Этот вариант можно назвать типовым — это стандартное решение при выборе такого местоположения. чаще всего трассу в коробе выводят прямо в стену, но если необходимо, ее можно опустить в углу (тоже закрыв коробом).

Пример монтажа внутреннего блока кондиционера на справа от наружной стены

При необходимости можно ее уложить в штробу (место соединения — в корпусе). Если трассу нельзя проводить снаружи здания, можно ее уложить в штробу в помещении. Трасса может быть похожа на два последних фото в предыдущей главе.

Куда определить наружный блок

На самом деле это не самая простая задача — выбрать место для наружного блока. Не на всех зданиях разрешено их размещать на стенах. В этом случае есть только два выхода: установить наружный блок сплит системы в специально отведенном месте — кондиционерной. Если такого помещения нет, остается только балкон или лоджия.  В таких зданиях они обычно застеклены, потому на внешний вид размещение блока не влияет.

Но в этом случае надо предусмотреть систему охлаждения оборудования и отведения отработанного воздуха. Если балкон достаточно просторный, на все время его работы открывают окна на проветривание или обеспечив доступ свежего воздуха каким-либо иным способом. Выход простой и понятный, но ведет к перегреву оборудования, а это чревато поломками и частой заменой поврежденного наружного блока.

Монтаж на балконе — иногда единственный выход

Немного исправить положение может установка вентиляторов для более активного обмена воздуха. Правильно же выгородить небольшое помещение, сделать в нем эффективную вентиляцию, отдельные вентиляционные каналы на отведение и подачу воздуха. Причем они должны быть раздельными. Делают это при помощи воздуховодов, которые вы

Как Установить Кондиционер Без Вакуумного Насоса ~ AUTOINTERLINE.RU

Вакуумный насос для кондиционера: технические характеристики и отзывы

Каждый специалист по ремонту HVAC использует различные устройства для своей работы, от обычных гаечных ключей до вакуумный насос для кондиционера. Это устройство предназначено для удаление воздуха, замкнутый избыточный газ и водяной пар. В холодильном оборудовании Вакуумный насос используется в наполнении фреоном.

Если вы не откачаете воздух перед запуском кондиционера, трубопровод будет накапливать воздух, что, в свою очередь, отрицательно скажется на компрессоре.

Как Установить Кондиционер Без Вакуумного Насоса
Как Установить Кондиционер Без Вакуумного Насоса

Основываясь на обзорах, процесс его взаимодействия с фреоном также можно отнести к плохим последствиям скопления воздуха. В результате образуется небольшое количество кислоты, что снижает сопротивление параметров изоляции двигателя.

Исходя из цели, вакуумные насосы для установки кондиционеров делятся на несколько типов: низкий, средний, высокий и высокий вакуум. По принципу действия насосы различают физические, химические и механические насосы.

Типы вакуумных насосов

Существуют следующие типы вакуумных насосов:

  • Поворотный клинок. Как включить кондиционер без пульта, как запустить. Максимальная производительность составляет 63 литра в секунду. Наибольшее остаточное давление составляет 0,5 Па. 2 варианта этого устройства адаптированы к сети 220 В, еще 2 — к 380 В.
  • Водное кольцо. Вакуумный насос Предназначен для откачки воздуха из кондиционера. Этот блок требует подачи воды. Жидкостный кольцевой насос создает сравнительно небольшой вакуум, также широко распространенный и легко доступный в ценовой категории.
  • перепонка. В основном используется на промышленных предприятиях. Обеспечивает неглубокий вакуум. Недостатком является частая замена клапанов и диафрагм.
  • шпуля и насосы масляного герметика используются в промышленных целях.

Выбор насос для эвакуации

Выбор насос напрямую зависит от типа оборудования, которым вы хотите управлять. Например, небольшой дом или офисное оборудование обслуживается вакуумный насос для производительного кондиционирования воздуха. Для промышленных кулеров используют мощный и высокоэффективный насос соответственно.

Как Установить Кондиционер Без Вакуумного НасосаКак Установить Кондиционер Без Вакуумного Насоса

При выборе оборудования необходимо учитывать следующие аспекты:

  • Остаточное давление. Этот показатель влияет на качество процесса (чем меньше соотношение, тем лучше процесс).
  • Мощность двигателя. Этот параметр важен при работе с промышленными предприятиями.
  • производительность. Этот параметр указывает скорость удаления воздуха из системы (количество литров в единицу времени).

устройство вакуум Кондиционеры

You may also like
  • Как Натянуть Ремень Генератора На Хендай СолярисКак Натянуть Ремень Генератора На Хендай Солярис

    Для правильной подачи всего электричества в автомобиль Hyundai Solaris необходимо своевременно заменить ремень генератора. Согласно регламенту, содержание таких изменений должно производиться каждые 30 тыс. Км.Перепроверить состояние диска необходимо...

  • Какие Лампочки В Приборной Панели Хендай АкцентКакие Лампочки В Приборной Панели Хендай Акцент

    1,17. панель приборы и инструменты Комбинация приборов и сигнальные лампы Если перезапуск включен, индикатор выключения будет выключен. Когда переключатель выключен, эта лампа станет желтой.На панели устройства будет мигать зеленая стрелка, указывающ...

  • Какая Батарейка В Ключе Тойота Рав 4
    Какая Батарейка В Ключе Тойота Рав 4

    Ваш брелок от Toyota не работает? Скорее всего, батарея на пульте дистанционного управления разрядилась и требует замены. Казалось, нет ничего проще сделать, чтобы заменить батарею в ключе. Но, как выясняется, многие люди не знают, как заменить аккум...

  • Замена Масла В АКПП Лексус Ис 250Замена Масла В АКПП Лексус Ис 250

    Замена масла в автоматической коробке передач Lexus IS250Варианты темылексусКак я знаю, в открытом доступе нет руководств по смене брендов и инструкций. Автоматическая коробка передач на Lexus is250 отсутствует, потому что, как вы никогда не мечтали,...

  • Замена Задних Амортизаторов Форд Фьюжн 1.6Замена Задних Амортизаторов Форд Фьюжн 1.6

    Замена задних амортизаторов Форд ФьюжнЗадние пружины должны быть заменены, если обнаружена потеря их параметров во время работы, если нижний бесшумный монтажный блок демонстрирует сильный износ, когда пыльно или порвано деформировано, или если на кор...

  • Где Находится Реле Свечей Накала Форд ГалаксиГде Находится Реле Свечей Накала Форд Галакси

    Рассматривались автомобили 1995, 1996, 1997, 1998, 1999, 2000 годов выпуска (рестайлинг, переоборудование)Размещение электрических компонентов в салоне и моторном отсеке Ford Galaxy.Нажмите на изображение, чтобы расти.Блок управления кондиционером (а...

Вакуумный насос Для вытяжки воздуха из кондиционера может быть одна или две ступени, в зависимости от типа кондиционера.

Как Установить Кондиционер Без Вакуумного НасосаКак Установить Кондиционер Без Вакуумного Насоса

Более распространенным является бытовой прибор серии BBH. Это состоит из:

Независимая установка кондиционера: Часть 1

Посмотрев это видео, вы узнаете, как без посторонней помощи установить кондиционер. В этой части вы увидите разговор.

Самостоятельная установка кондиционера: часть 3

Посмотрев это видео, вы узнаете, как это сделать самостоятельно установить кондиционер. В этой части вы увидите как.

  • Двигатель.
  • Механизм сжатия газа (Жидкое кольцо).
  • Привод (гребное колесо, которое приводит в движение кольцо).
  • Корпуса.
  • Отводы: для поглощения и смещения.

Чугун состоит из трех полостей: для всасывания, нагнетания и эксплуатации. Вода подается через отверстие в крышке.

Принцип работы насоса состоит из следующего: вакуум создает вакуум, таким образом вода кипит при низкой температуре. Из-за того, что температура кипения воды снижается до температуры окружающего воздуха, жидкость в трубопроводе испаряется. В результате испарения вода удаляется из системы вместе с остаточным воздухом.

Порядок обслуживания систем охлаждения

Несоблюдение процедур обслуживания любого оборудования может привести к травме или повреждению устройства.

Как Установить Кондиционер Без Вакуумного НасосаКак Установить Кондиционер Без Вакуумного Насоса

Поэтому каждый специалист должен:

Прежде чем начать, выясните, когда произошла заправка.

Следует также указать, с какой мощностью работает чиллер. Воздух необходимо удалить перед заправкой. вакуумный насос для кондиционирования воздуха.

Подключите манометры и следите за изменениями в системе.

You may also like
  • Как Заменить Топливный Фильтр Киа Соренто ДизельКак Заменить Топливный Фильтр Киа Соренто Дизель

    Прочитав эту статью, вы узнаете, как заменить топливный фильтр Kia Sorento на дизель - фотографии этого процесса представлены в красивой галерее.В аннотации Kia говорится, что автомобилю Sorento необходимо менять топливный фильтр через каждые 30 000 ...

  • Пропала Искра На Ваз 2114 Инжектор ПричиныПропала Искра На Ваз 2114 Инжектор Причины

    Если двигатель не запускается, но в баке запускается и работает топливный насос, необходимо проверить систему зажигания. Для этого проверьте наличие искрового разряда на высоковольтных проводах. Обязательно используйте искровой разрядник. Если вы про...

  • Как Поменять Лампочку Ближнего Света Опель АстраКак Поменять Лампочку Ближнего Света Опель Астра

    как заменить лампу ближнего света на opel astra hЧтобы заменить лампы накаливания фар автомобиля Opel Astra, выполните следующие действия. Показана замена ламп налобных фонарей. Лампы в правой фаре расположены симметрично, заменяя их таким же образом...

  • Замена Тормозных Колодок На Опель Астра JЗамена Тормозных Колодок На Опель Астра J

    Опель Астра GTC Реактивный и не заменит трюки задний тормоз Astra H ShoesЗамена задних тормозных колодок Astra HИнструкция Все шагиСнимите автомобиль с стояночного тормоза, включите его, включите упоры под колеса, чтобы он не катился1. Нам нужен инст...

  • Рено Логан Заводится И Сразу Глохнет ПричиныРено Логан Заводится И Сразу Глохнет Причины

    Почему Renault Logan запускается и останавливается сразуПосле нескольких неудачных лет, которые прошли не только без прибыли, но и со значительными потерями, Renault вышла на рынок с целым набором новых моделей разных классов. Многие из них стали нас...

  • Как Выставить Зажигание На Скутере Honda DioКак Выставить Зажигание На Скутере Honda Dio

    Поиск и устранение неисправностей системы зажигания Honda DIO для мотоцикловИ так мы снимаем пластик и ищем элементы системы зажигания. Найти переключатель не сложно: это небольшая, в основном черная пластиковая коробка с разъемами, которая подходит ...

Осмотрите трубопроводы на наличие масляных пятен.

После изучения и снятия показаний с контрольно-измерительной аппаратуры выберите одну из возможных операций: заправка, заправка, диагностика или заправка с диагностикой.

Последовательность удаление воздуха вне системы

  1. Сначала коллектор с датчиком вакуума должен быть подключен к заправочной трубе.
  2. Затем подключите к коллектору Вакуумный насос для кондиционера, при условии, что манометр показывает нормальное атмосферное давление.
  3. Процесс откачки воздуха продолжается до тех пор, пока давление не станет равным 0.
  4. По окончании процесса насос не отключается от агрегата в течение нескольких часов.
  5. Когда давление приближается к 1, вы должны покинуть систему на час без каких-либо действий.
Как Установить Кондиционер Без Вакуумного НасосаКак Установить Кондиционер Без Вакуумного Насоса

Если рычаг находится в положении «0» в течение 20 минут, воздух эффективно откачивается. Если стрелка поднимается, но не приближается к 1, требуется переподключение насос.

Заполнение системы охлаждения без специальных приборов

Есть моменты, когда вы можете установить кондиционер своими руками без вакуум насос. новый кондиционирование воздуха содержит примерно на 50 грамм больше необходимого количества фреона. Поэтому первый запуск системы охлаждения можно сделать без участия насос. За удаление воздуха откройте клапан, расположенный на жидкостной трубе (макс. 10 секунд).

После этой операции необходимо проверить герметичность болтовых соединений и снова открутить клапан, открыв сервисный порт. Чтобы открыть порт, нажмите клавишу с ключом. Сервисные порты затем закрываются, и воздух выходит из клапана газовой трубы. Как часто мне нужно заправляться моей машиной? Автомобильный кондиционер может функционировать долгое время без дозаправки, но рано. Клапаны оснащены вилками.

Домашнее устройство для удаление воздуха

Из-за стоимости устройства у многих пользователей возникает вопрос: как его заменить? Вакуумный насос для эвакуации кондиционера. Без дополнительных вложений вы можете создать примитивную вакуумную модель из удобных материалов.

Как Установить Кондиционер Без Вакуумного НасосаКак Установить Кондиционер Без Вакуумного Насоса

Вам понадобятся: манжета автомобильного насоса и аквариумный компрессор. Порядок сборки следующий:

  1. Сначала снимите автомобильный насос.
  2. Затем манжета, через которую подается воздух, поворачивается на 180 °. Это действие позволит вам качать газ в обратном направлении.
  3. В конце концов это имеет устанавливать Обратный клапан (пластиковая часть аквариумного компрессора установлена ​​как есть) Установлен между автомобильным насосом и шлангом.

Меры предосторожности при работе с охлаждающими устройствами

При использовании вакуумных насосов для зарядки кондиционеров и другого ремонтного оборудования необходимо соблюдать следующие меры предосторожности:

  1. Выполняйте любые операции в хорошо проветриваемом помещении.
  2. Используйте приборы для измерения давления.
  3. Тщательно осмотрите прибор на предмет утечек.
  4. Используйте только неисправные устройства.
  5. Пожалуйста, внимательно прочитайте инструкцию на вашем устройстве.

Следует также помнить, что ремонтные устройства (заправка, дозаправка) подбираются в соответствии с конкретными критериями и в зависимости от уровня подготовки специалистов. Например, двухступенчатый Вакуумный насос Для кондиционеров, судя по отзывам, он идеально подходит для ремонта бытовой техники профессионалами, и в то же время — для начинающих.

Post Views: 1

You may also like

Подключение и установка кондиционера своими руками

Подключение и установка кондиционера своими руками

Подключение и установка кондиционера

После выбора и приобретения кондиционера, головной болью становится его установка. Безусловно, такое мероприятие как подключение и установка кондиционера своими руками, столь сложного в техническом плане прибора, лучше всё таки доверить мастерам со стажем и опытом работы. Однако кондиционер, можно попробовать установить и подключить самостоятельно.

Перед тем как начать самому устанавливать кондиционер, первым делом, необходимо определиться с его место расположением. Так как правильно выбранное место расположение, позволит долго и без проблем, работать и выполнять свои функции кондиционеру.

Подключение и установка кондиционера своими руками

Не следует ставить внутренний блок устройства вблизи зон отдыха и рабочего места жильцов. Не следует также, кондиционер монтировать и слишком близко к телевизору, лампам накаливания, и к другим источникам тепла, в особенности это касается радиаторов отопления. Струя воздуха из внутреннего блока кондиционера, не должна быть направлена в препятствие на её пути.

Как установить и подключить кондиционер своими руками

После того как выбрано место расположения внутреннего блока, необходимо повесить блок, на стену. Отверстие под будущую магистраль трубопровода к наружному блоку, необходимо сверлить в нижнем левом углу, внутреннего блока, и обязательно давать небольшой уклон наружу. Уклон необходим для слива конденсата, с дренажной трубки.

Как установить и подключить кондиционер своими руками

Установка наружного блока, должна производиться вблизи просверлённого отверстия от внутреннего блока. Существует некоторое ограничение на длину фрионопровода, длина его не должна быть менее 1,5 метра и более 9 метров. Слишком короткая длина фрионопровода будет создавать в кондиционере гидроудары при работе, а вот при чрезмерной её длине, напротив, может не хватить давления хладагента в системе кондиционера.

Устанавливаем кондиционер без вакуумного насоса

После того как два блока закреплены, необходимо протянуть заранее подготовленные медные трубки с кабелем питания, от внутреннего блока, к наружному блоку. Развальцовку медных трубок, для подключения их к разъёмам блоков, необходимо выполнять специальными инструментами, вальцовкой и труборезом по меди.

Подключение и установка кондиционера своими руками

После того как магистрали подключены, нужно выкачать воздух и влагу, из труб магистрали. Для этого применяют специальный, вакуумный насос. После выполнения данных работ, можно проверять систему на предмет утечек, и если все в порядке, используя шестигранник открыть краны, запитав систему кондиционирования, хладагентом.

Оценить статью и поделиться ссылкой:

Установка кондиционера своими руками - как установить

Процесс установки кондиционера можно разделить на два этапа: подготовка, то есть выбор места, и, собственно, монтаж. Разумеется, важно сделать все правильно, в соответствии с технической документацией.

При самостоятельной работе потребуются определенные инструменты. Например, для вакуумирования аппарата необходим особый насос. В случае удлинения фреоновой магистрали приходится увеличивать объем хладагента.

Выбор места

Выбор места

Точка установки зависит от конкретного типа кондиционера: оконный, мобильный, напольный или сплит. Значение имеет и площадь, которую он будет охлаждать, и интерьер. Лучше не направлять его туда, где часто сидят люди, то есть на диваны, рабочие столы и кровати.

Сплит системаСплит система

Комнатный блок желательно располагать как можно ближе к подоконнику. Отступы от потолка, стен и пола для свободного прохождения холодного воздуха должны составлять соответственно 15, 30 и 150 см.

Оконный кондиционерОконный кондиционер

Наружный модуль крепится снаружи под окном или справа от него, но так, чтобы борта не закрывали проем. Если же аппарат ставится на первом этаже, то его монтируют на высоте не меньше 3 м от земли. Правила также требуют размещать уличные короба не под прямым солнцем и в местах, хорошо продуваемых ветром.

Напольный кондиционерНапольный кондиционер

Размещение внутренних и внешних блоков должно быть оптимальным с точки зрения фреоновой трассы и шланга отвода конденсата. Для этого следует учесть толщину и материал фасадных стен.

Мобильный форматМобильный формат

Количество хладагента по стандартам рассчитано на магистраль 5–6 м. При большей длине в систему доливают охлаждающую жидкость.

С другой стороны, минимально допустимая протяженность – 1,5 м. Если подвесить модули «спина к спине», разделив только внешней стенкой, то трассу придется наращивать до необходимого размера, закладывая петлю за наружным коробом кондиционера. Она необходима, чтобы гасить вибрацию и шум от действующего устройства.

Этапы работ

Установка кондиционераУстановка кондиционера

  1. Сверлим дырки. Отверстия для вывода магистралей лучше направлять с небольшим наклоном к улице, поэтому и внутренние блоки по высоте должны располагаться выше наружных. Это требование обусловлено технологическими причинами. По трубкам будет циркулировать не только хладагент, но и низкотемпературное масло для нормальной работы прибора.
    Наименьший диаметр стенового отверстия – 5 см. Если бура подходящего размера нет, можно просверлить несколько дырок меньшего сечения – под каждый дренаж и провода. При бетонных плитах с частым пленением арматуры – это вообще единственно возможный способ.
  2. Монтируем внешнюю часть. Здесь могут потребоваться услуги промышленных альпинистов. Все операции желательно выполнять как минимум двум людям, поскольку аппарат довольно тяжелый, весит до 60 кг в зависимости от мощности. Проще всего подвесить его на веревках, прикрепленных к анкеру, закрепленному ниже и дальше по горизонтали от места крепления не менее 30 см. В противном случае его может вырвать вместе с частью стены. Оба кронштейна фиксируются анкерными болтами. Важно точно соблюсти горизонтальный уровень. При криво висящем блоке скопившийся конденсат не будет уходить в дренажную трубку.
  3. Подвешиваем комнатный модуль.

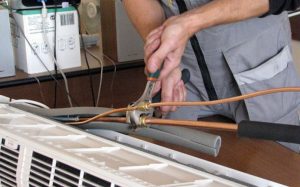

  4. Собираем трассу хладагента. Медные трубки выпрямляются и с помощью трубореза отрезаются на требуемую длину. Самое основное на данном этапе – правильно завальцевать концы. Приспособление вальцевания состоит из конуса и тисков. В тиски зажимается конец с отступом 1,2–1,9 мм. Этот край нужен для формирования каймы под гайку.
    Развальцованные трубки совместно с дренажем и электрическим кабелем обматываются металлизированным скотчем и подключаются к внутреннему модулю кондиционера по инструкции.
    На данном этапе надо установить декоративный короб. Это надо сделать именно до того, как трассу подсоединят к внешнему блоку.
    Затем противоположный конец магистрали необходимо аккуратно вытащить наружу, защитив от попадания мусора и также подключить.
  5. Заключительный этап – удаление влаги или вакуумирование. Проделать это можно двумя способами: сложным высокотехнологичным или простым методом «пшика».

В первом случае потребуется вакуумный насос и шланг высокого давления. Один конец подключается к насосу, а второй – к золотнику газового порта. Чтобы было понятнее, взгляните на картинку:

Правильный монтажПравильный монтаж

1 — порт жидкостной трубки; 2 — порт для газовой трубки; 3 и 4 — клапаны с защитными колпаками; 5 — золотник для заправки и стравливания фреона.

Процесс откачки займет минут 5–7, в зависимости от длины трассы. После этого нужно открыть клапан №4 для впуска охлаждающей жидкости и сразу же закрыть его. Часть фреона при этом вытечет. Этот способ – единственно доступный, если длина трубок более 6 метров и нет возможности долить кондиционер хладагентом.

При короткой трассе можно попробовать другой метод, не требующий вакуумного насоса. Необходимо стравить воздух из магистрали вместе с жидкостью. Для этого откручиваются крышки клапанов № 3 и 4, а также золотника №5. Клапан №4 надо повернуть на 90° на несколько секунд, чтобы впустить немного фреона, и затем перекрыть. Теперь, нажимая на золотник №5, нужно выпустить смесь хладагента с газом почти полностью. Почти – потому что часть ее должна остаться и помешать попаданию наружного воздуха.

После удаления влаги следует до конца открыть газовый и жидкостной клапаны и проверить герметичность соединений, покрыв стыки мыльной водой.

Видео: монтаж кондиционера

Вакуумирование и проверка кондиционера



В итоге, после всех этапов установки сплит-системы  нам остаётся запустить фреон в кондиционер и проверить его работу.



Вакуумирование холодильного контура

Внешний блок кондиционера идёт с завода заправленным, то есть в нём находится фреон в необходимом количестве. Не дают ему выйти наружу закрытые трёхходовые клапаны.

После монтажа у нас получается система состоящая из внутреннего блока и соединительных трубок, заполненных атмосферным воздухом с содержащимися в нём примесями и влагой.

Для нормальной работы нам необходимо удалить воздух и влагу из системы, после чего открыть вентили, запустив фреон.



Процесс вакуумирования



  • Подсоединяем манометрический коллектор к вентилю на кондиционере (шланг низкого давления-синий)

  • Подсоединяем заправочный шланг к вакуумному насосу (жёлтый)

  • Открываем вентиль низкого давления
  • Включаем вакуумный насос
  • После окончания процесса закрываем вентиль на манометрическом коллекторе
  • Только после этого выключаем насос
  • Запускаем фреон в контур открывая вентили на кондиционере шестигранником (оба)



Время вакуумирования



Для контроля степени разрежённости в системе существует прибор - вакууметр, шкала которого проградуирована в мБар - хорошие вакуумники изначально комплектуются вакууметрами, но можно использовать и отдельные, например электронные.

Некоторые монтажники ориентируются по давлению манометра -  как только давление падает ниже нуля, они прекращают вакуумирование, считая что воздух удалился и можно прекращать процесс.

Но это не правильно. В любом воздухе содержится влага - при вакуумировании она испаряется, поэтому для кондиционеров 7 Btu/h время вакуумации не должно быть меньше 15 минут (зависит от производительности самого насоса), для более мощных систем, соответственно больше.



Выбор вакуумного насоса



Для разных целей необходимо выбирать разное оборудовафние, к примеру для монтажа бытовых кондиционеров понадобится насос с небольшой производительностью, которого вполне хватит для небольшой трассы. А при установке промышленных, VRV систем уже необходимы насосы с высокой производительностью и мощностью.

Характеристики на которые необходимо обратить внимание при подборе и покупке вакууматора:

  • Производительность, л/ч
  • Остаточное давление, Па
  • Мощность двигателя, Вт

От производительности зависит скорость откачки из холодильной системы, указывается в литрах в час.

Остаточное давление характеризует "качество вакуумации", чем меньше это значение, тем лучше, измеряется в Паскалях или мили Барах.

От мощности электродвигателя зависит время непрерывной работы насоса, при длинных трассах в ВРВ системах этот параметр имеет большое значение.

Это самые основные параметры, существует ещё ряд параметров, такие как, количество ступеней, тип насоса - масляный, безмасляный, количество оборотов двигателя и прочие.





"Продувка фреоном"



Многие монтажники практикуют такую процедуру - выгоняют воздух открыв вентиль и открутив одну из гаек, из под неё выходит воздух,после чего её закручивают.

После такого монтажа влага остаётся в системе,последствия этого - окисление медных трубок, повреждение компрессора, забивание ТРВ влагой. А самое главное - значительное сокращение срока службы, таким образом можно загубить любой кондиционер, даже самый дорогой.



Дозаправка фреоном

Кондиционер заправлен на заводе хладагентом в расчёте на длину трассы приблизительно до 5 метров, при большей длине его придётся дозаправлять.

Точное количество указано в инструкции по монтажу и составляет около 5-20 грамм на метр дополнительной трассы, в зависимости от мощности кондиционера.

Необходимо высчитать количество недостающего фреона и заправить его методом "по массе".

В противном случае будет потеря холодильной мощности.



Проверка кондиционера

После запуска фреона в контур включаем кондиционер на охлаждение и измеряем температуру на выходе - она должна быть не ниже 0 0С.

Если температура ниже нуля, это говорит о недостаче фреона, который необходимо добавить (естественно, это при соблюдении рабочего температурного диапазона на улице конкретно для данного кондиционера).

После можно включить кондиционер в режим обогрева и проверить его работоспособность в этом режиме.



Проверка дренажа



  • Открываем крышку внутреннего блока
  • Снимаем фильтры
  • Аккуратно наливаем воду из бутылки в поддон кондиционера (можно лить прям на испаритель)
  • Убеждаемся что вода свободно выливается из дренажного шланга на улицу

Вот и всё, мы завершили установку кондиционера!

Осталось только рассмотреть некоторые нюансы - вальцевание и пайку трубок, удаление конденсата дренажной помпой, установку  защитных электрических устройств.





About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
