Установка свайно винтового фундамента своими руками: Как установить винтовые сваи своими руками? Инструкция и технология монтажа

Описание технологии установки винтовых свай

Для неискушенного в технологиях строительства владельца загородного участка установка винтовых свай может привести к снижению ресурса, прочности фундамента. Чтобы этого не произошло, достаточно следовать указаниям специалистов, приведенным ниже.

Монтаж винтовых свай

В отличие от обычных свай винтовые модификации заглубляются при вращении нижней лопасти. Это винт Архимеда, снижающий усилие вкручивания до комфортного значения момента затяжки. Происходит установка винтовых свай поэтапно, последовательность действий нарушить очень сложно, что сводит ошибки частных застройщиков к минимуму.

Подготовительный этап

Для изготовления свайного поля, пригодного для долгосрочной эксплуатации, необходимо решить несколько задач:

  • определить глубину пласта с достаточной для сборных нагрузок т здания несущей способностью (обязательно ниже отметки промерзания)
  • закупить сваи с учетом этого значения + высоты ростверка от уровня земли + 0,5 м на выравнивание свайного поля
  • разметить оси несущих стен (наружные + внутренние), силовых конструкций (крыльцо + внутренняя лестница + камин)
  • погрузить сваи СВС в предварительно пробуренные лидер-лунки

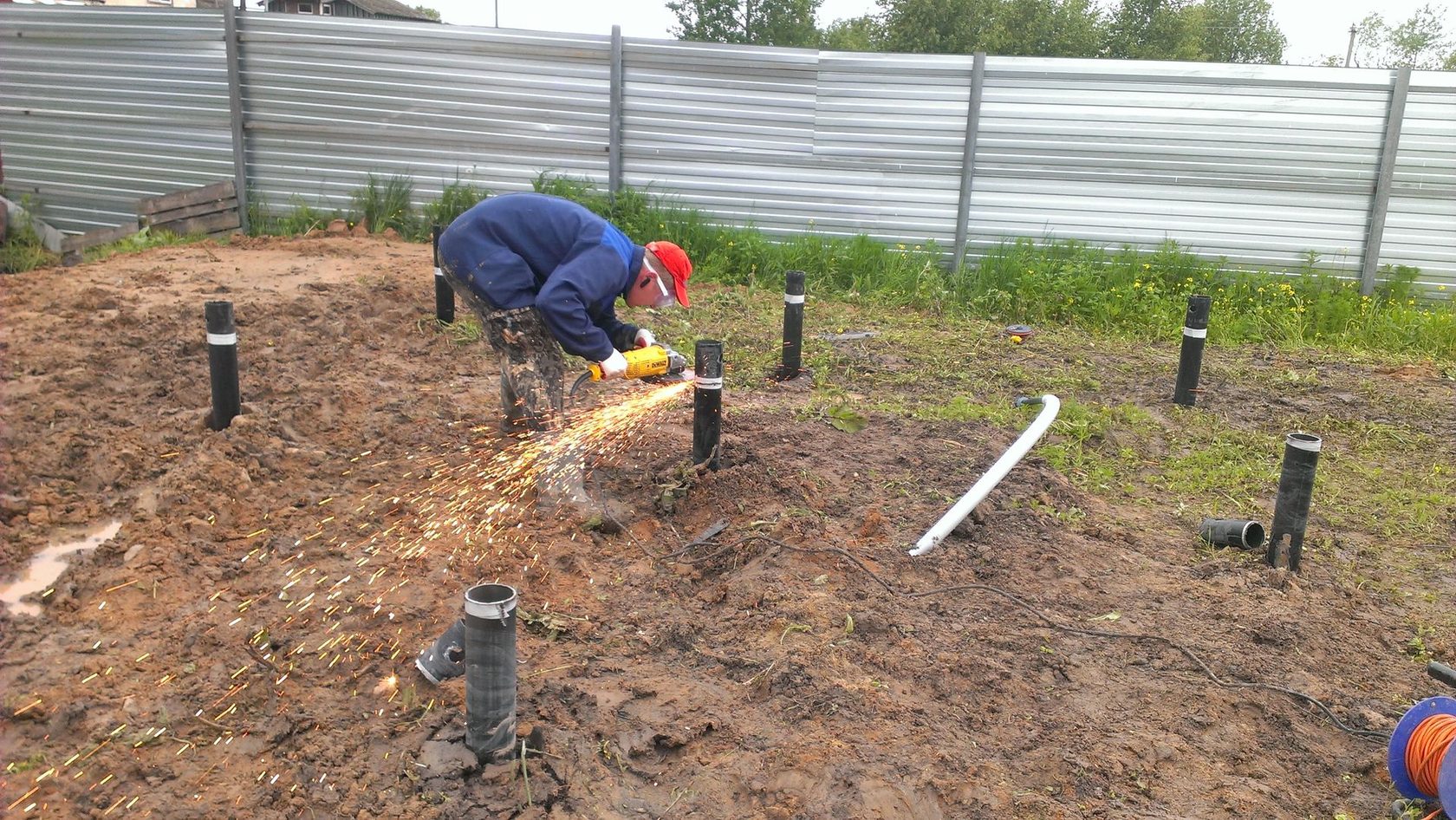

  • подрезать торчащие из земли концы свай под единый горизонтальный уровень
  • обвязать свайное поле ростверком, элементами жесткости (актуально при высоте больше полутора метров от земли)

Если сваи не имеют цинкового покрытия, нанесенного горячим способом, внутренние полости придется забетонировать для предупреждения коррозии. Это актуально даже для СВС с полимерным, стекловолоконным покрытием, которое не может создать непрерывный слой внутри трубы.

Пробное вкручивание в фундаментах СВФ заменяет геологические изыскания:

  • одно изделие погружается в нескольких местах для выявления глубины несущего пласта
  • попутно уточняется наличие «верховодки», водоупорного пласта (песчаник или известняк) над ней

Этого вполне достаточно для производства дальнейших операций. Разметка для СВФ стандартная – шнуры по обноскам, отметка крестами центров свай. Затем бурятся направляющие лунки или откапываются приямки.

Вкручивание маячных свай

Маяками в свайном поле являются угловые СВС, изделия, установленные в сопряжениях стен. Их монтируют в первую очередь, чтобы гарантировать контуры здания в соответствии с проектом. Небольшие отклонения остальных свай могут быть исправлены оголовками с широкими площадками в пределах нескольких сантиметров.

Лидер-лунки для этих свай крайне необходимы, поскольку облегчают, как вертикальное позиционирование трубчатой конструкции, так и заход спирали в грунт.

Монтаж промежуточных свай

Если в маячных сваях нельзя ошибиться более 5 см, промежуточные СВС менее ответственные. Однако при качественном бурении лидер-лунок каждая свая будет установлена ровно. Кроме того, у индивидуального застройщика к этому моменту присутствует достаточная практика, повышается производительность.

Сваи для силовых конструкций, оборудования

Свайное поле будет неполным без погружения СВС в местах предполагаемой эксплуатации следующих конструкций:

  • печь – 4 сваи минимум с плитным ростверком
  • насосное оборудование – только при весе больше 400 кг
  • резервный генератор – по верху ростверка укладывается виброизоляционная лента
  • камин – только для кирпичных модификаций
  • внутренняя лестница – 2 или 4 сваи
  • крыльцо – количество СВС зависит от конфигурации, конструкции, планировки

Если забыть про эти сваи, позже их придется монтировать изнутри после вскрытия чернового пола. На этом же этапе рекомендуется завести в дом инженерные системы по указанным выше причинам. Их необходимо заглубить на 1 – 1,5 м, укрыть теплоизоляцией в подполье, при необходимости дополнить греющим кабелем.

Способы погружения СВС

Аренда спецтехники для вкручивания СВС стоит дорого, поэтому 70% частных застройщиков предпочитают другие два метода погружения:

  • механизированная технология – дрель передает крутящий момент телу сваи через планетарный с передаточным числом 1/60 редуктор (мультипликатор), один мастер контролирует вертикаль, второй помогает на начальном этапе заглубления
  • ручное вкручивание – вращение СВС придается двумя рабочими через рычаги, их коллега постоянно проверяет вертикаль, координирует действия бригады

При примерно равной производительности обоих методов трудозатраты практически отсутствуют в первом варианте. Однако специалисты рекомендуют ручной способ, позволяющий гарантированно определить несущий пласт по резко увеличившемуся усилию затяжки.

Монтаж оголовков, ростверка

Для снижения бюджета строительства целесообразность применения оголовков необходимо уточнить на этапе проектирования.

Однако, при значительном отклонении отдельных СВС от оси их все же придется смонтировать. Металлический, ж/б ростверк в оголовках не нуждаются. В первом случае сортимент приваривается к трубам свай, во втором верхняя часть СВС (обычно 20 – 30 см) заливается бетоном в опалубку.

В 70% случаев оголовки привариваются к свае, образуя очаги коррозии, которые необходимо защитить цинкосодержащими алюмонаполненными красками после удаления шлака, окалины. Аналогичную защиту следует обеспечить узлам крепления металлического ростверка. Монолитная конструкция дополнительно гидроизолируется после распалубки.

Когда используются оголовки?

Основным назначением площадок оголовков является корректировка линейности. При вкручивании верхняя часть сваи может сместиться в сторону, пластинами можно выровнять оси стен при обвязке свайного поля ростверком. Оголовки необходимы в случая:

  • деревянный ростверк – брус, доску невозможно закрепить на круглых трубах
  • балки из сваренного на ребро швеллера – площадь опирания необходимо увеличить для сварочных швов
  • значительное расхождение свай от оси стены – можно исправить дефекты соосности в пределах 10 см в обе стороны

Во всех остальных вариантах приварные пластины, усиленные косынками, выполненные из куска швеллера (П-образные модификации) оголовки не нужны.

Варианты свайно-винтового ростверка

При выборе Фундамента СВФ для кирпичного здания однозначно необходим монолитный ростверк. Для срубов, многоэтажных «каркасников» запас прочности обеспечивается ростверком из швеллера, двутавра. Для легких построек достаточно обвязки брусом (каркасная, фахтверковая технологии) или доской (СИП панели, щитовой коттедж). Особенности изготовления выглядят следующим образом:

  • для монолитного ростверка конструируется опалубка, сквозь тело свай пропускается арматура, вмуровываемая в бетон вместе с оголовками СВС
  • двутавр, швеллер стенкой вверх привариваются к сваям без оголовков

Если свайное поле смонтировано на склоне с перепадом больше 1,5 м между противоположными стенами здания, дополнительно потребуется обвязка конструкции элементами жесткости (распоры, вертикальные связи), крепящиеся фланцевыми соединениями.

При соблюдении указанной технологии можно обеспечить 70 – 100 летний ресурс свайно-винтового фундамента. Механизированная технология позволит снизить трудоемкость процесса, уделить больше внимания вертикальному положению тела сваи. Она гораздо удобнее при сложном ландшафте, чем ручное вкручивание.

Монтаж винтовых свай и установка свайного фундамента этапы возведения

Залогом добротного дома будет основательный фундамент. Он и обеспечит долговечность всей конструкции. Поэтому так важно установить основание, соответствующее проекту дома, особенностям рельефа местности и грунта. Установка фундамента необходима для того, чтобы не допускать перекашивания, оседания, препятствовать появлению трещин в стенах. На него ложиться весь вес дома, не только несущие конструкции, а плиты перекрытий, перегородки.

Почему лучше заказать у нас?

  • 1Только высококвалифицированные мастера с многолетним опытом
  • 2Кратчайшие сроки выполнения поставленых работ
  • 3Более 1500 выполненых проектов по России
  • 4Обеспечиваем самые низкие цены за счет собственного производства винтовых свай!
  • 5Высочайщее качество продукции в соответсвии с действующими стандартами качества.
  • 6Мы даем гарантии на все предоставляемые услуги.
Наши специалисты с радостью проконсультируют вас по всем возникшим вопросам. Для этого просто заполните форму обратного звонка.

Преимущества винтовых свай

  •  Срок монтажа свайного фундамента в среднем — 1 день!
  •  Установка фундамента в любое время года, в не зависимости от погодных условий.
  •  Сваи обеспечивают высокую прочность и выносливость конструкции.
  •  Безопасность, надежность и экологичность винтовых свай подтверждены сертификатами.
  •  Сваи отличаются отличной сейсмоутойчивость
  •  Установка в любой вид грунта, даже в заболоченные или обводненные.
  •  Установка фундамента ведется бех ихменения рельефа местности и земельных работ.
  •  Срок службы свай не менее 100 лет. Все сваи дополнително покрываются защитным составом.
  •  Для конструкций на сваях не требуется дополнительной гидроизоляции
  •  Забор на винтовых сваях не покосится и через 2-3 зимы.

Для основания выбираются только качественные, соответствующие нормам строительные материалы. У них должны быть высокие прочностные характеристики, устойчивость к температурным перепадам, влажности, антикоррозийные качества, пожаробезопасность. Таким параметрам соответствуют винтовые сваи. Основной профиль нашей компании — установкой винтовых свай, цена в Москве одна из низких. Гарантией прочного фундамента будет качественная работа высококвалифицированной строительной бригады, работающей с современным оборудованием. Установка винтовых свай – наше основное направление. На нашем производстве монтажом свай занимаются опытные специалисты.

Установка винтовых свай. Преимущества

При возведении одноэтажных домов, дач, бань, беседок и террас используются винтовые сваи, их устанавливают для закрепления берегов, склонов, при строительстве парковок.

Возведение объектов, где используется винтовой фундамент, монтаж производится за один день, имеет ряд преимуществ:

  • Способ установки свай, ввинчивание, позволяет их использовать на зыбких грунтах. Лопасти конструкции равномерно утрамбовывают все слои почвы. Должную надежность фундаменту на болотистых, торфяных, песчаных почвах обеспечит только свайный фундамент.
  • Укрепить ранее построенные сооружения можно, используя винтовые сваи, монтаж их поможет продлить срок эксплуатации.
  • При монтаже не используется сложное оборудование, спецтехники, такая как краны, бетономешалки. Стоимость свай, работ в сравнении с монтажом ленточного или установкой плиточного фундамента на порядок ниже. Установка свайно-винтового фундамента монтажниками производится в сжатые сроки благодаря профессионализму и современным технологиям.
  • Монтаж свай осуществляется на ограниченном пространстве, там, где близко расположены дома или другие конструкции, проходят коммуникации. Установка свайной конструкции позволяет сохранить ландшафт.

Установка винтовых свай. Какие проблемы могут возникнуть

Углубляясь в почву, сваи часто наталкиваются на определенные препятствия. Тут потребуются все знания и профессионализм монтажников, чтобы правильно установить сваи. Зачастую приходится изменять технологию.

При ввинчивании свая может не проходить глубже, так как на пути стал твердый материал. Часто встречаются камни, строительный мусор, или винт достиг зоны промерзания. В первом случае придется изменить месторасположения сваи, установка ее производится со смещением, если это возможно, или вытащить конструкцию и раздробить препятствие. Если свая дошла до уровня зоны промерзания и находится на глубине полутора метров, такой глубиной можно ограничиться. Промерзший грунт является отличной опорой.

Установка свайно-винтового фундамента требует тщательной подготовки площадки, чтобы в дальнейшем не возникло никаких осложнений. Весь строительный мусор вывозится, выкорчевываются деревья, кустарники, которые будут мешать установке свай, удаляется корневая система, трава, растущая на участке.

Антикоррозийное покрытие свай при ввинчивании может стереться. Для его сохранения поверхность свай, особенно лопасти, острие перед монтажом необходимо обработать особым составом, таким как битумная мастика.

Винтовые сваи, монтаж

После всех расчетов и сметирования бригада монтажников приступает к работам. Монтаж производится поэтапно.

1. Подготовительный этап. Специалисты определяют, какое количество свай необходимо, вид сваи (литые или сварные) и их размеры (диаметр и длина).

Количество свай рассчитывается от массы будущего строения, площади его основания, типа почвы. В среднем устанавливается одна свая на три метра.

Какие выбрать винтовые сваи, установку производить литых или сварных видов, заказать нестандартного типа, зависит от особенностей грунта, его изменения в период дождей, от глубины пролегания грунтовых вод.

Размеры зависят от типа грунта, зоны промерзания.

2. Проведение разметок и установка свай. На участке отмечаются места вкручивания свай. Первыми вкручиваются угловые винты, затем все, находящиеся по периметру. Последними устанавливаются внутренние. Вкручивание производится ручным способом или с применением техники. Ручная установка свайного фундамента – процесс физически трудоемкий. Качественно установить сваю смогут три человека. С твердым грунтом справится бригада из 4-5 рабочих. При работах важно следить за уровнем, прекосы ввинчивании недопустимы.

3. Бетонирование. Монтаж свай включает процесс бетонирования, при котором в сваи засыпается пескоцементная смесь. Это полностью предотвратит коррозию металла.

4. Обвязка. Если высота свай выше 60 см, необходимо выполнить обвязку. Используется для этого брус или швеллер.

Монтаж свайно-винтового фундамента несложен, но требует большой точности и знания технологии. Общая стоимость материалов, работ при таком виде фундамента значительно ниже, чем затраты на ленточный или плиточный виды. У нас вы сможете заказать в необходимом количестве винтовые сваи, монтаж их осуществит наша бригада. Собственное производство позволяет изготовить винты по индивидуальному заказу, соответствующие всем нормативам и стандартам.

Наша бригада произведет монтаж винтовых свай за короткие сроки. Опыт, профессионализм наших монтажников, использования современного инструмента позволяют в сжатые сроки установить винтовой фундамент.

Наш профиль работы — изготовление свай, подготовка и установка винтовых свай, цена в Москве будет вполне доступной.

Как самому установить винтовые сваи вручную, без спецтехники

Установка винтовых свай вручную

Содержание статьи:

Установка свай вручную основана на том же принципе, что и закручивание обычного винта. Практика показывает, что закрутить винт в стену намного легче, чем забить гвоздь. Уникальность конструкции наконечника винтовой сваи позволяет погружать ее в грунт без осевой нагрузки, при этом обеспечивается максимальная несущая способность и исключается нарушение естественной структуры грунта.

Возведение винтового фундамента осуществляется двумя способами: механическим способом и вручную. Механический способ используется при большом объеме фундамента и выполняется с помощью спецтехники: трактора, крана или погрузчика со специальным бурильным оборудованием. Если же объем фундамента не велик, применяется установка свай вручную.

Рассмотрим в данной статье строительного журнала samastroyka.ru, как именно происходит установка винтовых свай вручную и какие правила при этом процессе существуют.

Как самому установить винтовые сваи вручную

Для ручного способа понадобится четыре-пять свободный пар рук, два длинных рычага и специальное приспособление в виде воротка с двумя отверстиями. Перед началом монтажа следует сделать разметку участка. После этого в местах установки свай необходимо пробурить лунки небольшого диаметра, чтобы свая легче вошла в грунт.

Вставив сваи в лунки, нужно осуществлять их завинчивание на глубину, величина которой превышает уровень промерзания грунта. Согласно строительным нормам, свая должна выступать из земли не меньше, чем на 30 см. Такую высоту необходимо выдержать для того, чтобы предотвратить отпотевание и гниение нижних венцов дома.

Продолжительность установки свай вручную зависит от состояния грунта, обычно монтаж одной сваи осуществляется за 20-40 минут. Таким образом, для возведения фундамента на винтовых сваях под небольшой дом потребуется всего один день.

Правила установки винтовых свай

Главное правило, которого нужно придерживаться при установке винтовых свай: «Каждая свая должна ввинчиваться в строго вертикальном направлении». Величина допустимого отклонения от вертикали не может превышать 1-2 градусов. Строители, которые имеют большой опыт возведения винтовых фундаментов, утверждают, что для отклонения сваи от вертикального положения существует несколько причин.

Первая причина — свая может отклониться от вертикального направления, если при ее продвижении в толще грунта встречается большой камень или сильное уплотнение. Рекомендуется избегать установки свайно-винтового фундамента на участках с каменистым грунтом.

Вторая причина — отклонение сваи от вертикального направления может быть вызвано неидеальной формой лопасти или ее некачественной сваркой. Погрешность в форме лопасти приводит к тому, что при завинчивании свая не может пробурить для себя ровного пути. Продукция заводского изготовления, с литыми наконечниками, не имеет таких недостатков.

Третья причина — в некоторых случаях невозможно установить сваи в строго вертикальном положении из-за большого диаметра самих свай. Ручная установка свай диаметром 57 и 76 мм не встречает особых затруднений. В то время как установку изделий диаметром 89 мм, выполнить намного сложнее, а для установки изделий диаметром 108 мм, уже необходимо применять специальную технику.

Установка винтовых свай вручную — дело несложное, но требующее навыков и мастерства.

Оценить статью и поделиться ссылкой:

Типы грунтов для винтовых свай

Подходят ли винтовые сваи для всех типов почв?

Выполните простой поиск в Интернете, и вы найдете множество отзывов от предпринимателей, жизнь которых полностью изменилась и упростилась с тех пор, как они обнаружили винтовые сваи.

Существует множество причин, по которым винтовые сваи GoliathTech могут обеспечить все необходимые решения по анкеровке, независимо от типа грунта : песчаный, глинистый, ил. Наши винтовые сваи также подходят для всех типов конструкций (настилов, навесов, фундаментов домов, домов и многих других).

Вот три ключевых фактора , которые делают сваи GoliathTech лучшим выбором для анкеровки всех типов грунтов и конструкций.

1. Глубина: ключевой фактор

Хотя в строительстве все еще широко используются опалубочные трубы и бетонные фундаменты, винтовые сваи GoliathTech просто превосходного качества.Среди множества особенностей, которые делают винтовые сваи идеально подходящими для всех типов почвы, важно отметить, что они могут быть установлены глубоко в земле, на ниже зоны промерзания почвы . В отличие от двух других анкерных решений, этот простой атрибут защищает фундамент от движения грунта в течение периодов замерзания и оттаивания.

2. Предназначен для сопротивления

GoliathTech предлагает решения, адаптированные к различным проектам, но также и к различным типам почв из-за их уникального дизайна. Все это благодаря упорному труду наших инженеров и важным инвестициям в исследования. Два элемента позволяют нам предложить непревзойденную прочность и долговечность:

  • Стальные оцинкованные сваи принесут вам душевное спокойствие, потому что они устойчивы к коррозии, где бы они ни находились.
  • Полиуретан , вставленный в сваи , предотвратит замерзание спирали под землей зимой, тем самым предотвратив подъем сваи.

Каждый проект уникален, а также будет варьироваться в зависимости от типа почвы , на которой он установлен. Вот почему мы вложили так много времени, денег и энергии в исследований и разработок ! Эти усилия позволяют нам предложить адаптированные сваи, которые будут длительно сопротивляться перемещению грунта . GoliathTech предлагает вам персонализированное решение путем проектирования, производства, поставки и установки винтовых свай по индивидуальному заказу !

3. Универсальное монтажное оборудование, не повреждающее почву

Для успешной установки винтовых свай глубоко в землю мы используем легкое оборудование, которое:

  • подходит даже для участков с ограниченным пространством;
  • не повреждает почву.

Итак, вы можете забыть о бетономешалках, тяжелой технике и другом громоздком оборудовании, которое нанесет ущерб и не позволит вам добраться до участков с ограниченным пространством.

Добавьте к этому , очень быстрое время установки , и вы получите эффективное решение для анкеровки, которое подходит для вашего типа почвы и, следовательно, не причинит никакого вреда.

О компании GoliathTech

Вы работаете в сфере строительства ? Более 15 лет компания GoliathTech объединила свои силы и ноу-хау, чтобы предложить лучшее решение для анкеровки для поддержки ваших жилых и коммерческих проектов. Наши винтовые сваи высшего класса — это , подходящие для любого типа установки или применения. Наши услуги по установке подходят для любого типа почвы и не повреждают землю или какие-либо конструкции.Доверьтесь опыту и опыту GoliathTech для ваших строительных проектов. Найдите установщика винтовых свай в своем регионе или станьте франчайзи.

Предупреждение о недорогих, самоустанавливающихся винтовых сваях — Комиссия по обслуживанию юго-западного Нью-Брансуика

Эта недорогая винтовая свая, продаваемая без рецепта, не подходит для использования на приставных настилах, платформах или лестницах. (Однако сваи, поставляемые Подрядчиком и соответствующие Кодексу, подходят.)

В последнее время мы столкнулись с несколькими проблемами с домовладельцами и подрядчиками, использующими отпускаемые без рецепта винтовые сваи, которые можно приобрести без рецепта в хозяйственных магазинах. Хотя эти сваи рекламируются как фундаментный винт для настилов, они НЕ подходят для прикрепленных настилов. Во-первых, они позволяют прикрепить только 3,5-дюймовую стойку, которая не соответствует требованиям Кодекса для несения какой-либо нагрузки на палубу. Во-вторых, они не были утверждены как соответствующие Кодексу Национальным исследовательским советом Канады, который наблюдает за испытаниями строительных продуктов.

Если вы используете винтовые сваи, убедитесь, что они соответствуют требованиям для прикрепленных настилов и прошли инженерные испытания, необходимые для их соответствия Кодексу. Да, они могут стоить дороже, но существует множество тестов, чтобы убедиться, что они будут делать то, что, по их словам, они могут сделать.

Как всегда, пожалуйста, свяжитесь с нашим отделом планирования и инспекций (и подайте заявку / получите разрешение) перед началом строительства: вы не хотите восстанавливать неправильно построенную колоду, и мы тоже не хотим, чтобы это произошло.

Мы обслуживаем неинкорпорированные сельские районы Шарлотт и округов Южный Йорк, а также муниципалитеты Сент-Эндрюс, Сент-Джордж, Макадам и Харви. Если вы живете в любом из этих районов,

позвоните нам (466-7369), чтобы убедиться, что у вас есть все необходимые разрешения. Таким образом, наша команда профессионально обученных и сертифицированных строительных инспекторов может гарантировать, что ваши планы соответствуют или превосходят требования Национального строительного кодекса Канады (издание 2010 г.), что, в свою очередь, вселит в вас уверенность в том, что ваш проект будет выполнен правильно с первого раза. .

Опубликовано Автор Верн ФолкнерКатегории Записная книжка инспектора

Фундамент на винтовых сваях | Флорида | Грузия | Южная Каролина | Северная Каролина | Вирджиния — Системы Фонда Патриотов | Винтовые сваи | Основа

Фундаменты на винтовых сваях для Флориды, Джорджии, Южной Каролины, Северной Каролины, Вирджинии и за ее пределами

Если вам нужно укрепить существующие коммунальные или коммуникационные вышки или построить новые, вы можете сэкономить время и деньги, используя винтовые сваевые фундаменты от Patriot Foundation Systems. Разработанные для обеспечения наилучшей опоры для растяжек, платформ, опор электропередач, уличного освещения и т. Д., Наши продукты для фундаментов пирсов стали предпочтительной системой фундамента для специалистов по коммуникациям и коммунальным службам во всем мире.

Patriot Foundation Systems — это семейный бизнес, основанный генеральным подрядчиком и профессиональным строителем Уорреном Нойманом. Его желание предоставить дополнительный вариант фундамента спиральной опоры другим специалистам в этой области, таким как установщики, инженеры и подрядчики, привело к тому, что наши сертифицированные по ISO производственные мощности производят инновационные спиральные решения, которые используются профессионалами во всем мире.Мы с гордостью предлагаем фундаменты на винтовых сваях и другие изделия со спиральной спиралью, которые превосходят отраслевые стандарты. Продукция Patriot Foundation Systems протестирована и соответствует программе обеспечения качества Международного совета кодов (ICC).

Хотя для фундаментов на винтовых сваях требуется меньше стали, чем для обычных фундаментов, наши анкеры обладают большой грузоподъемностью и могут выдерживать нагрузки, превышающие 300 KIP, что делает их идеальными для новых строительных проектов, а также для ремонта или модернизации существующих фундаментов.При использовании продукта для фундамента для опор от Patriot Foundation Systems дополнительные дополнительные преимущества включают:

  • Простота установки
  • Очень незначительное воздействие на окружающую среду
  • Время отверждения не будет потрачено зря
  • Возможна установка во влажных и морозных условиях
  • Несущая способность сразу после установки
  • Винтовые сваи и анкеры съемные

В Patriot Foundation Systems мы понимаем, что каждая работа индивидуальна.Для некоторых проектов требуются нестандартные решения, и решения Patriot позволяют проектировать спиральные изделия по индивидуальному заказу в соответствии с вашими требованиями. Мы также знаем, что некоторые из ваших работ большие, а некоторые — маленькие. Мы не хотим, чтобы вам приходилось покупать больше, чем нужно для проекта, поэтому у нас нет требований к минимальному заказу.

Благодаря нашему хорошо укомплектованному инвентарю и быстрому выполнению работ вы будете готовы к работе на фундаменте с винтовой сваей во Флориде, Джорджии, Южной Каролине, Северной Каролине, Вирджинии и за ее пределами за считанные дни.Свяжитесь с нами сегодня, чтобы разместить заказ.

Что такое винтовая свая для фундамента?

Винтовые сваи — это одна из форм фундамента, широко используемая в строительной отрасли Юго-Западной Флориды. Они обладают значительными преимуществами с точки зрения скорости и простоты установки. Выгоды заключаются, но не ограничиваются ими, в сокращении выноса обрезанных бетонных свай, отходах от бурения и практически полном отсутствии вибраций.

Винтовая свая — это форма сваи фундамента или анкеров для дамбы / подпорной стены, которые использовались с начала восемнадцатого века. Они изготавливаются из полых стальных труб с закругленными углами или твердых квадратных сегментов вала, обычно с несколькими спиралями, приваренными к трубе / квадратному валу, что обеспечивает саморез во время установки. Винтовые сваи вкручиваются в землю, как винт, вкручивающийся в дерево.

Фундамент нового строительства не должен быть пыткой. Наша система винтовых свайных фундаментов обеспечивает характеристики бетона без недостатков и недостатков, присущих сваям с приводом от дизельного двигателя или буронабивным шнековым сваям.Каждая спиральная свая состоит из свинцовой винтовой секции с приваренными винтообразными опорными пластинами. Имея аутентичную спиралевидную форму, спирали не врезаются в землю, а ввинчиваются в нее с незначительным нарушением почвы. Спиральные пластины расположены на достаточно большом расстоянии друг от друга, чтобы они функционировали независимо как отдельные компоненты подшипника; следовательно, на пропускную способность конкретной спирали винтового якоря / вала сваи не влияет спираль над или под ним.

Горячеоцинкованные удлинители квадратной или круглой формы добавляются стандартной длины в три, пять и семь футов до тех пор, пока ведущая секция не войдет в несущий слой.В среднем квадратные удлинители вала могут использоваться как при сжатии, так и при растяжении. Валы с круглыми трубами чаще используются для сжатия и имеют превосходный модуль упругости сечения, что позволяет избежать изгиба в более слабых грунтах.

Диаметр винтовой сваи составляет от 2 7/8 дюйма до 4 ½ дюйма, а диаметр спирали — от 6 дюймов до 16 дюймов, в зависимости от требований к вместимости. Винтовые сваи с квадратным валом простираются от 1 ¼ ”x 1” до 2 ¼ ’x 2 ¼” с винтами того же номинального диаметра.Секции ввода трубной сваи и квадратного сечения изготовлены из горячеоцинкованной стали и устанавливаются короткими секциями, каждая длиной от 5 до 7 футов. Последующие секции прямого вала (удлинители) привинчены к ведущей секции с помощью ¾ ”H.D.G. структурные болты, когда он закручивается в землю.

КАК ОНИ СВЯЗАНЫ?

Наиболее распространенный метод крепления винтовой сваи к фундаменту сооружения — это врезание головки концевой заделки винтовой сваи в бетонный фундамент сооружения.Дополнительная всеобъемлющая прочность может быть достигнута за счет стальных арматурных стержней, которые залиты в ядро ​​свай и выступают в основание здания.

ОБЪЕМ ПРИМЕНЕНИЯ ФУНДАМЕНТА

Винтовые сваи — альтернатива, когда земля, прилегающая к поверхности, не подходит для поддержки конструкции. Винтовые сваи также могут быть полезны там, где профиль, размер и положение конструкции не могут быть поддержаны альтернативными методами фундамента.

НОВЫЕ ФУНДАМЕНТЫ

Поддержка новых и существующих структур, в том числе:

  • Жилые, коммерческие и производственные здания
  • Переборки, дамбы и причалы
  • Башни электропередач и солнечные фермы
  • Переносные здания
  • Мосты, пешеходные дорожки и доки
  • Перестройка и укрепление существующего фундамента
  • Постоянная или временная опора для повторного выравнивания существующих сооружений, которые осели
  • Повышение мощности и обезвреживание ураганов
  • Реагирование на повреждение зданий в результате таких опасностей, как ураганы, тропические депрессии и силы, генерируемые волнами
ВИНТОВЫЕ СВАИ ДЛЯ МОРСКИХ ПРИМЕНЕНИЙ
  • Анкеры с подвязкой для новых дамб / переборок
  • Мосты, пешеходные дорожки и доки
  • Подводная опора инженерных коммуникаций
  • Стабилизация откосов и опалубка
  • Постоянная опора для существующих или новых конструкций подпорных стен
    • (особенно, если это требуется в короткие сроки)

Временная постановка оборудования или судов на якорь, особенно против ветра. Сваи можно снимать и использовать повторно.

КАК УСТАНАВЛИВАЮТСЯ ВИНТОВЫЕ СВАИ

Винтовые сваи вкручиваются в землю, как шуруп для дерева. Спирали продвигаются в почву с постоянным шагом, а не продвигаются сквозь нее. Спиральные борозды и валы имеют особую форму и спроектированы с учетом существующих грунтовых условий.

Наши сваи устанавливаются с широким спектром оборудования в зависимости от доступности и вместимости винтовой сваи. Оборудование может варьироваться от небольшого ручного гидравлического привода, небольшого экскаватора до установки экскаватором весом 50 000 фунтов.Гидравлические силовые головки используются для приложения большого крутящего момента, необходимого для ввинчивания винтовой сваи в землю.

Требуемая комбинация гидравлической приводной головки и погрузочно-разгрузочной машины определяется по:

  • Требования к крутящему моменту для инженерной установки
  • Кручение вала
  • Ограничения доступа на площадку (высота / ширина / расстояние до препятствий)
  • Профиль почвы и состояние грунта

Coastal Foundation Solutions обладают современными мощными цифровыми индикаторами крутящего момента для измерения крутящего момента в фут-фунтах во время установки. Эти устройства калибруются ежегодно, чтобы обеспечить доступность точных подробных показаний для монитора свай.

Флорида, специалисты по спиральным сваям, Coastal Foundation Solutions, предоставят вам специально разработанные, установленные и сертифицированные услуги по спиральным сваям для всех ваших жилых, промышленных, коммерческих и морских требований.

Винтовые сваи — JLU Enterprises Inc.

Изучите особенности

Недорогой Альтернатива


для забивных свай!
Спиральные сваи находят множество применений как в жилищном, так и в коммерческом строительстве и строительстве фундаментов.Они являются отличной альтернативой забивным фундаментным сваям с использованием бурового оборудования. Винтовые сваи могут быть установлены относительно быстро и стоят дешевле, чем большинство других фундаментных свай. Сваи могут использоваться для фундаментов различных пристроек к дому, бассейнов, бетонных настилов, частных стен, коммерческих проектов, площадок для генераторов, подпорных стен, подкрепления существующего фундамента и усиления фундаментов при строительстве дополнительных конструкций поверх существующих фундаментов.
Винтовые сваи могут быть установлены с помощью переносного оборудования, что делает их чрезвычайно полезными для проектов с ограниченным доступом.Они могут достигать грузоподъемности до 19 тонн и обычно устанавливаются с помощью специальных кронштейнов для ремонта и поддержки оседающих или поврежденных фундаментов. Винтовые сваи также известны как винтовые анкеры или винтовые сваи. Как следует из названия, спиральные сваи привариваются по спирали или по спирали вокруг центрального вала. Спираль может проходить по всей длине вала или покрывать только кончик. Материал, размер, толщина, конфигурация и другие конструктивные факторы винтовых свай зависят от уникальных требований каждого строительного проекта.Большинство свай обычно забивают или просверливают в земле с помощью бурового оборудования или сваебойных машин. Винтовые сваи могут вращаться и забиваться в землю, как обычный винт, забивающий стены. Для установки требуются специальные поворотные приспособления или высокие крутящие моменты на малой скорости. Динамометрический привод устанавливается на мини-экскаватор или погрузчик с бортовым поворотом, что позволяет им перемещаться на заданную глубину, необходимую для достижения желаемой прочности и грузоподъемности. Глубина определяется путем контроля гидравлического давления машины и установочного момента.

Мир спиральных свай — Что не так с этим спиральным фундаментом?

Винтовые сваи и фундаменты представляют собой отличное решение некоторых проблем проектирования, но иногда создают собственные проблемы. Эти проблемы имеют форму доступных размеров, подрядчика по установке или строительного характера. В этой статье представлены актуальные проблемы, возникающие при использовании спиральных изделий в качестве основы и закрепления в различных приложениях. Предлагаемые здесь решения использовались для предотвращения или устранения этих проблем и недостатков в Северной Америке и за рубежом.

Введение

Винтовой анкер или фундамент используются уже почти два столетия известной истории. Скорее всего, для закрепления животных и палаток использовалось какое-то грубое устройство с винтовой пластиной, поскольку кочевники блуждали по различным континентам. Хотя это и не новая технология, недавнее расширение новых применений спирального основания привнесло новые проблемы и недостатки. Недостатки и проблемы можно разделить на несколько общих проблем: во-первых, доступность устройства фундамента; во-вторых, надлежащие средства (оборудование и персонал) для установки фундамента; в-третьих, строительство или установка винтового фундамента и, наконец, неспособность фундамента выполнять свои функции по назначению.

Проблема «доступности» выходит за рамки данной статьи и часто сводится на нет надежным поставщиком. Остальные три недостатка или проблемы будут рассмотрены в этой презентации. Хотя эти решения основаны на опыте авторов в использовании спиральный фундамент внутри страны и во всем мире, это не исчерпывающее перечисление их совокупного более чем 70-летнего опыта или единственно возможных решений. Мы надеемся, что этот список положит начало диалогу в рамках практики, который продемонстрирует, что спиральные изделия удобны для пользователя и развенчать или демистифицировать этот очень полезный тип фундамента для общего блага всех практикующих.Обмен знаниями расширит использование спирального фундамента, и мы все выиграем.

Мы выиграли торги!

Это отличная новость, необходимые документы уже готовы, мобилизация очевидна; что теперь? Конечно, ваш оценщик продумал процесс и поставил проекту оценку, но готова ли ваша команда? Правильная подготовка — залог успешного заключения контрактов. Надлежащая оснастка, персонал, обученный безопасным методам установки и испытания винтовых фундаментов, и соответствующая подготовка — все это необходимо для того, чтобы стать прибыльным подрядчиком.В этом отношении может оказаться полезным контрольный список в приложении. Специалисты по проектированию также должны знать, что должен сделать подрядчик для подготовки, чтобы они могли лучше реагировать на полевые ситуации и проблемы.

Здесь приводится краткий обзор процесса подготовки. Хотя они и не являются обширными, это необходимые минимальные шаги, которые необходимо предпринять для подготовки к исполнению контракта. Следующие ниже офисные процедуры предполагают, что все контрактные документы, включая геотехнический отчет, прочитаны и поняты.

A. Мобильное оборудование — имеет ли носитель подходящего размера для доступа к площадке, включая физический размер, давление на грунт, высоту над головой, вылет и устойчивость на площадке? Приводная головка или редуктор с гидравлическим приводом должны иметь крутящий момент, по крайней мере, на 50% больше, чем механический предел устанавливаемого продукта, и должны иметь точный метод определения монтажного крутящего момента.

B. Персонал. Численность бригады зависит от типа работы, которую они должны выполнять.Для типичного проекта фундамента бригада из трех человек подходит для большинства проектов фундамента. Сюда входят старший мастер или бригадир, оператор и земляной. Все должны пройти инструктаж по технике безопасности и правильной установке. Кроме того, бригадир несет ответственность за ведение соответствующих записей по установке и должен быть в состоянии сформулировать любые возникающие на месте проблемы в штаб-квартире для быстрого решения.

C. Знать почву — Ваш опыт работы с этим профилем почвы или региональная или местная геология.По крайней мере, просмотрите отверстия относительно того, где команда планирует начать. Часто благоразумно начинать с места, близкого к скучному, чтобы можно было проверить «ожидаемую производительность», чтобы удержать ее с фактической производительностью. Это позволит заблаговременно предупредить о потенциальных проблемах, таких как неправильная оценка глубины и другие проблемы с установкой. (При отсутствии бурения направьте вниз испытательный зонд с одной спиралью, зонд со спиралью большого диаметра лучше подходит для определения местоположения пласта почвы, а также для регистрации глубины и крутящего момента на каждом футе проникновения ниже первых пяти футов). Это может дать некоторые рекомендации при выборе окончательной конфигурации винтового фундамента.

Процесс мобилизации завершен, и начинается производство или установка. Если соответствующая подготовка была завершена, процесс запуска должен иметь довольно короткую кривую обучения, и будет быстро установлена ​​хорошая производительность. Производство идет хорошо.

Установка винтового фундамента продолжается до тех пор, пока не будет обнаружена проблема. Проблема может заключаться в продукте, установке или производительности, как указано выше во введении.Каждый из них будет рассмотрен отдельно ниже. Эти категории или функции включают продукт, установку и производительность, при этом большинство полевых проблем возникает при установке. Тем не менее, каждый аспект применения винтовых фундаментов требует рассмотрения.

1. Проблемы с изделием. На этапе строительства винтового фундамента прилагаются нагрузки, которые изделие наиболее трудно выдержать. Требуемый крутящий момент при установке может приближаться к опубликованным пределам для приведения винтовой опорной пластины к желаемому опорному слою.Правильная центровка очень важна, чтобы не допустить изгиба вала. Напряжения в комбайне, изгиб и скручивание, могут вызвать преждевременный выход вала из строя. Это также может вызвать преждевременный выход из строя муфты. Избыточное прижимное давление и перекос (приводная головка не соосна оси анкера) приведет к преждевременному выходу из строя из-за более высоких комбинированных напряжений. Очевидный ответ на это — выровнять приводной двигатель коаксиально с валом и приложить давление, достаточное для того, чтобы следовать за верхним концом винтовой основы.Использование анкера с трубчатым валом также снизит вероятность поломки.

Удары по валунам и булыжникам могут привести к сгибанию передней кромки спирали, что приведет к значительному снижению скорости проникновения, установочного крутящего момента и грузоподъемности. Различные производители могут предоставить более толстые и более прочные спирали для каменистого грунта, используя более толстые и / или более прочные спирали, которые помогут предотвратить эту проблему. При необходимости переднюю кромку можно выпрямить механически или удалить загнутую вверх часть спирали с помощью абразивной пилы.Если используется горелка, держите разрез на расстоянии ½ дюйма от сварного шва.

Крепеж может сломаться под нагрузкой. Производители поставляют для своей продукции болты соответствующего сорта. Если вам требуется больше болтов, потому что некоторые из них были потеряны, приобретите их у производителя или обязательно используйте тот сплав, который указан в их технических характеристиках. Болт более высокого качества может быть более хрупким, чем болт OEM.

Хотя вращение вала в приводном инструменте является проблемой инструмента, будет обсуждаться ниже.Однако предварительно эта тема кратко описана здесь, поскольку инструменты являются частью приобретенных «Продуктов». Всегда используйте инструмент подходящего размера, в хорошем состоянии, и прикрепите вал якоря к приводному инструменту, чтобы он не выскользнул, что могло бы стать опасным для земледельца. Закругленные и изношенные настолько, что вал анкера свободно входит в приводные инструменты или головки, представляют опасность.

Вал выходит из строя преждевременно — производители оценивают прочность вала на основе чистого кручения, применяемого в лабораторных условиях.Характеристики, вероятно, хороши для типичной установки, но если изгиб происходит из-за расположения или досягаемости устанавливаемой машины, это может привести к отказу из-за комбинированных нагрузок. Поверхность излома может быть правильно идентифицирована по спиральной форме излома, поскольку чистый крутильный излом пластичного материала представляет собой плавный излом, перпендикулярный оси вала.

2. Установка имеет значение. Усилие создается за счет винтового основания, ввинчивающегося в землю. Устанавливаемое оборудование не может удерживать его, и оборудование было повреждено, если не было приложено надлежащее давление прижима или последующее движение. С другой стороны, «прижимное давление» может быть создано установочным оборудованием путем осторожного приложения сжимающей нагрузки к верхней части надставки. Оба помогают пробить фундамент в землю. Следует также отметить, что обработка спиралей мусором или геотканями может снизить скорость проникновения и крутящий момент из-за «предсказывающего» действия ведущей секции.

Винтовой фундамент обычно устанавливается с правым поворотным движением (за исключением левого поворотного момента для подводных установок), обычно создаваемым редуктором с гидравлическим приводом или «приводным двигателем», и требует постоянной крутящей силы порядка тысяч футов. фунтов стерлингов. Существует около дюжины производителей приводных двигателей большой мощности. Некоторые из них представляют собой гидравлические поршневые насосы с прямым приводом, но большинство — это высокопроизводительный гидравлический мотор-редуктор, приводящий в движение коробку передач для тяжелых условий эксплуатации. Не имеет большого значения, кто производит приводной двигатель, если известно максимальное гидравлическое давление, поэтому уплотнения на коробке передач не раздуваются, что обычно происходит после того, как уплотнения приводного двигателя выходят из строя из-за избыточного давления в приводе. мотор. Знайте максимальное давление, на которое рассчитан двигатель. Чрезмерное противодавление (которое на экскаваторах с обратной лопатой может быть рассчитано на 600-800 фунтов на квадратный дюйм), которое может возникать в возвратной линии и фильтре, является наиболее частой причиной взрыва уплотнений в гидравлическом двигателе. Одна из профилактических мер, которую может сделать механик, — это удалить воздух из корпуса двигателя.Сальники мотора можно отремонтировать; профилактика проще, достаточно выпустить воздух из корпуса. В приложении показан эскиз сливного отверстия корпуса приводного двигателя. Также рекомендуется отрегулировать предохранительный клапан на двигателе так, чтобы максимальное давление не превышало предельную мощность двигателя экскаватора или бурильной колонны.

Рисунок 1 — Выдувное уплотнение двигателя

Обратите внимание, что пластиковая пробка, которая находится непосредственно над фланцем, является сливным отверстием корпуса.Дренаж корпуса с обратным клапаном на 10 фунтов на квадратный дюйм в линии предотвратил бы этот отказ, если бы он был установлен в этом отверстии. Работа приводного двигателя под водой также может вызвать давление в обратном направлении (т. Е. Противодавление в обратной линии). Однако они были успешно развернуты без сбоев на глубину до 285 футов.

Проблемы с инструментами. Хотя этот вопрос был кратко обсужден выше, его следует рассмотреть еще раз. Следует использовать рекомендованный приводной инструмент, поставляемый производителем, и соблюдать его инструкции по технике безопасности, включая замену изношенного оборудования. Эти процедуры безопасности должны быть частью еженедельного совещания по безопасности. Изношенный или неподходящий инструмент может снизить производительность и, возможно, создать опасную рабочую ситуацию. Модификации инструментов производителя аннулируют гарантию и переносят всю ответственность на вашу компанию. Сценаристам известно о серьезных травмах и одной смерти в результате использования неподходящего инструмента в качестве полевого средства. Все вращающееся оборудование связано с опасностями и может быть очень опасным, если допустить небрежность.

Приводной двигатель или «головка экскаватора» обсуждалась выше. Индикатор крутящего момента является дополнительным устройством к головке экскаватора и должен находиться в колонне приводных инструментов, если он механический, или должен измерять гидравлический градиент на двигателе, если он гидравлический. Поскольку многие установщики слепо принимают взаимосвязь между крутящим моментом и мощностью, им надлежит иметь проверяемый точный индикатор крутящего момента. Гидравлические индикаторы крутящего момента обычно используют движение манометра Бурдона для индикации давления. Такие манометры могут быть перенапряжены и повреждены, что потребует их замены.Гидравлические индикаторы необходимо время от времени откалибровать, так как это возможно повредить винтовой продукт из-за ненадежного индикатора крутящего момента, используемого в качестве критерия привода.

Также индикаторы крутящего момента должны иметь возможность непрерывно контролировать крутящий момент. Отрывные механические системы или системы сброса давления не рекомендуются, если не поддерживаются постоянная скорость и давление прижима, потому что увеличение любого из этих аспектов может вызвать преждевременный отрыв или индикацию установочного момента.

При приложении крутящего момента как средства прогнозирования грузоподъемности важно установить анкер на скорости (об / мин), рекомендованной производителем. Чрезмерная частота вращения может привести к нереально высоким крутящим моментам.

Когда индикатор крутящего момента выходит из строя или в отсутствие индикатора крутящего момента, некоторые подрядчики будут полагаться на давление в системе или скручивание стального вала для установки винтовых анкеров. (Давление в системе не является хорошим показателем момента установки и здесь не рассматривается).Скручивание вала было практикой в ​​течение многих лет, предшествовавших механическому индикатору крутящего момента. Тем не менее, это может привести к избыточной прочности анкера (обычно это означает дополнительную глубину и затраты), неожиданному выходу из строя вала и ненадежной нагрузке. Если индикатор крутящего момента не используется, было бы разумно проверить достаточное количество анкеров, скажем, 20-30% от общего количества в случае анкеров растяжения, которые легко и быстро проверяются и обычно имеют более низкий коэффициент указанная безопасность; или 2-3% от общего количества в случае опор сжатия.Помните, что критерии установки крутящего момента зависят от конкретного места.

В случае натяжных анкеров может возникнуть не такая обычная ситуация, например, анкерные крепления для морской стены и распорки для глубоких котлованов, где угол установки анкеров довольно плоский. Это может привести к тому, что свинцовая спираль ударится о твердый подповерхностный слой, а затем продолжит движение по границе раздела слоев, никогда не увеличивая крутящий момент, как можно было бы обычно ожидать. Иногда это заметно на лицевой стороне стены, так как внешний конец анкера будет пытаться опускаться ниже по стене.Извлеките заднюю часть и увеличьте длину стингера (направляющей точки) или увеличьте угол и переустановите заднюю часть в новом месте.

Винтовой фундамент может быть установлен в неправильном месте или его необходимо переместить из-за препятствия: какие возможные перемещения можно сделать? Очевидно, это может зависеть от требований к нагрузке, но что касается винтового основания, его следует отодвинуть достаточно далеко, чтобы винтовой вывод не пытался «смещаться» в прежнее место во время переустановки. Обычно для этого требуется перемещение на 3 фута или более или изменение угла, если это допустимо, на 15 градусов или более.

Иногда винтовой фундамент перестает въезжать в почву с нормальной скоростью или полностью «раскручивается», т.е. поворачивается без продвижения. Это может быть связано с несколькими причинами; во-первых, фундаментная шахта, имеющая сплошное квадратное поперечное сечение, перестала продвигаться, потому что передний конец натолкнулся на пласт настолько сильно, что нижняя спираль не может развить достаточное усилие, чтобы протолкнуть конец в пласт.В этом случае удалите фундамент и укоротите опорную точку и измените / заточите спирали, а затем переустановите, используя максимальное прижимное давление, которое можно приложить к валу на глубине, на которой фундамент остановился ранее. Следует проявлять осторожность, чтобы вал не деформировался.

Если фундаментный вал имеет круглое поперечное сечение, то может быть две причины чрезмерного крутящего момента: во-первых, недостаточное усилие, как упомянуто выше, и, во-вторых, потому, что вал «использует» такой большой крутящий момент при поверхностном трении, что осевое усилие создается за счет ведущие спирали не могут преодолеть поверхностное трение. В последнем случае чрезмерное давление при установке машины может решить эту проблему. Добавление спиралей вдоль вала или уменьшение диаметра стержня шнура и некоторых удлинителей также эффективно. Для справки авторы обнаружили, что средняя максимальная длина фундамента вала диаметром 8 дюймов без промежуточных спиралей составляет порядка 40 футов в мягких и средних почвах. Это происходит из-за того, что тяга ведущей секции преодолевается трением по валу. В очень мягких почвах и торфяных залежах средняя длина может быть намного больше

.

Заданный момент установки не достигается при установке на заданную глубину, вызовет панику в некоторых лагерях.Если у кого-то есть веские основания полагать, что спирали находятся в предписанном слое опоры, проверьте фундамент, прежде чем забивать фундамент намного глубже. Быстрый тест на натяжение даст некоторое представление о емкости, и его легко выполнить. Напомним, что крутящий момент зависит от места установки, и слепое использование значения по умолчанию обычно приводит к консервативной мощности, но, возможно, к чрезмерно консервативному значению, достижение которого требует больших затрат.

Гранулированный материал, где уровень грунтовых вод колеблется, например, приливные зоны, или будет подниматься в будущем в результате каких-либо естественных или антропогенных изменений площадки, повлияет на предельную емкость спирального фундамента.Вместимость опорной плиты (плит) в песке напрямую зависит от эффективного давления покрывающих пород. Поднимающийся уровень грунтовых вод уменьшит грузоподъемность плиты, поскольку плавучесть воды снижает давление покрывающей породы. В этом случае первоначальные расчеты должны учитывать возможное долгосрочное влияние уровня грунтовых вод и снижение производительности.

Песок ниже уровня грунтовых вод и ниже морского дна может вызвать увеличение требуемого крутящего момента при установке.Спиральные основания могут «предвещать», то есть превращаться, не продвигаясь на нормальное расстояние, в рыхлый насыщенный песок, в некоторых случаях вызывая его уплотнение и фактическое увеличение его вместимости по сравнению с тем, что указано с использованием значений отношения крутящего момента к мощности по умолчанию. Это аномалия, которую можно обнаружить при полномасштабном тестировании. Снова; отношение крутящего момента к мощности зависит от конкретной площадки.

Когда винтовой фундамент устанавливается в профиль грунта, который имеет очень мягкий или мягкий слой около поверхности, под нагрузкой может возникнуть коробление.Этого можно избежать, снизив осевую нагрузку до 10 тысяч фунтов, наложив на вал втулку через мягкий слой или используя так называемую микровинку Helical Pulldown®. Это запатентованный метод, на который распространяется эксклюзивная лицензия Chance. Однако трубная гильза может проходить вниз вокруг вала через мягкие слои, тем самым усиливая тонкий вал. Другой подход — это композитная спиральная трубная свая ® (CHPP ®), которая включает в себя трубчатые секции трубы (обычно наружный диаметр 8,625 дюйма, но может быть и больше). Нижняя часть ТЭЦ соединяется напрямую со стандартным квадратным валом или секциями со спиральными выводами HS.Секции труб сконфигурированы таким образом, чтобы их внутренняя часть оставалась открытой для бетона и арматуры, если требуется. При необходимости к участкам трубы также можно приварить спирали. Как и в случае с Micropile Helical Pulldown®, этот метод запатентован.

Влияние размера зерна и угловатости в несвязных почвах заключается в увеличении емкости с увеличением размера зерна и угловатости. Поскольку эта информация об угловатости редко предоставляется проектировщику, он может получить неожиданный звонок с места. Одно из возможных решений — попросить бригаду выполнить «быстрое» испытание на растяжение и действовать соответственно в соответствии с результатами испытания.Как правило, испытания на растяжение подтверждают, что более высокие крутящие моменты на самом деле обеспечивают более высокую нагрузочную способность для винтовых оснований. Если спирали неглубоко внедряются в плотный слой, испытание на растяжение может вывести из строя якорь, но при сжатии он будет работать хорошо. Дело в том, что если винтовой фундамент выполнен из подходящего материала подшипника, без учета крутящего момента, его испытание на растяжение или сжатие может доказать, что фундамент является хорошим.

Установка винтовых свай сквозь лед для таких конструкций, как утилизаторы, и для фундаментов в вечной мерзлоте также представляет собой проблему.В некоторых деревнях коренных американцев на Аляске водопровод и канализация проходят внутри изолированных утилизаторов, возвышающихся над поверхностью земли. Они часто сооружаются зимой через толстые слои мерзлого грунта и льда. Предварительное бурение скважины ледяной коронкой, имеющей диаметр больше диаметра вала, и / или вырезание пилотной точки и заточка спиралей значительно повысили скорость установки.

Вечная мерзлота не везде одинакова; По-разному ведут себя теплая мелкозернистая и холодная крупнозернистая мерзлота.Результаты испытаний в июне 1985 года показали, что установка спиральных якорей в вечной мерзлоте некоторых типов (например, в Прудо-Бей, Аляска) может быть чрезвычайно трудной, если не невозможной.

3. Проблемы с производительностью

Тонкий вал фундамента может прогибаться под нагрузкой, на что указывает резкое снижение грузоподъемности и / или постоянная скорость деформации при постоянном приложенном напряжении, что может происходить в мягких или рыхлых грунтах. Опыт авторов показывает, что это может произойти в мягких или рыхлых грунтах при использовании фундамента вала квадратного сечения в один дюйм и половину от двадцати до двадцати пяти тысяч фунтов.(Хотя доступны валы меньшего размера, их не рекомендуется использовать в компрессионных приложениях). Если это произойдет, несколько решений приведены выше. Если ни одно из предложенных выше решений не доступно, рекомендуется использование фундаментов трубчатых шахт.

При проведении глубоких земляных работ рядом с существующим зданием существующий фундамент укрепляется. Фундамент должен поддерживаться; что является первым принципом поддержки, который пропагандирует Уайт [i], для предотвращения катастрофического разрушения существующей структуры.Конструкция подпорок и стены выходит за рамки данной статьи и упоминается здесь в качестве меры предосторожности. Получите опыт работы с инженером-строителем по этой специальности, чтобы спроектировать соответствующие подпорные анкеры и стену.

Коррозия — это предмет, на который некоторые поставщики и консультанты пытаются найти элегантный вид. Опыт авторов показывает, что винтовые фундаменты, устанавливаемые в ненарушенной земле, обычно не вызывают особого беспокойства. Работа, проделанная Романовым [ii], показывает, что это так.Общая рекомендация, которая часто используется во всех структурах, кроме институциональных, — если удельное сопротивление превышает 1000 Ом-см. а pH составляет от 4,5 до 9, срок службы фундамента должен превышать 70 лет. В агрессивной среде целесообразно залить внутреннюю часть трубчатых валов раствором. Как указывалось ранее, тема коррозии консервативно рассматривается в литературе некоторых производителей.

Если винтовой фундамент не прошел испытание фундамента, установите глубже и проверьте снова.Если фундамент будет удален и заменен на более крупный, рекомендуется переместить место установки, так как новый фундамент может не проникнуть достаточно глубоко за исходную испытательную глубину, чтобы пройти законный тест. Если решено, что будет использоваться испытанный фундамент, уменьшите номинальные характеристики основания до половины нагрузки, при которой выполнялись критерии деформации.

Согласно сообщениям, винтовые фундаменты имеют очень хорошие характеристики при сейсмических воздействиях, часто превосходя показатели соседних традиционных фундаментов.Это сложная проблема для количественной оценки, и здесь она рассматривается как анекдотическая. Они более 20 лет участвуют в строительных работах в сейсмоопасных районах и с хорошими характеристиками пережили землетрясения силой R-7. Эти конструкции включают подпорные стены, коммерческие, правительственные и жилые здания. Не сообщалось о повреждениях конструкций, поддерживаемых спиральными фундаментами, из-за сейсмических событий.

Стоимость может стать непомерно высокой, если условия площадки не очень хорошо известны и требуется фундамент высокой емкости.Необходимо оценить общие затраты, включая время, материалы, нарушение работ на стройплощадке и деньги, сэкономленные за счет возможного сокращения времени строительства. Часто сообщалось, что экономия, полученная за счет сохранения продуктивного времени на объекте, на котором выполнялись работы, более чем оправдывала использование винтовых опор. Наверное, каждый подрядчик винтового фундамента может рассказать вам историю именно об этой ситуации.

Долгосрочная работа в глине — часто задаваемый вопрос. Это законное беспокойство, поскольку может произойти смягчение деформации, особенно при приложении натяжения.Размягчение при деформации может происходить, когда анкер растяжения нагружается в долгосрочной ситуации на уровне или около его предельной способности, поскольку нагрузка от растяжения вызывает отрицательное поровое давление рядом с винтовой пластиной. Это отрицательное поровое давление удовлетворяется или преодолевается за счет потока поровой воды к месту спирали. Со временем вода может вызвать размягчение прилегающей почвы, позволяя почве обтекать спиральную пластину в режиме «глубокого местного сдвига». Деформационное разупрочнение, происходящее в нормально или слегка переуплотненных мелкозернистых почвах (OCR = 3–4), насколько известно авторам, не наблюдалось.Незарегистрированное тестирование [iii], проведенное A.B. Компания Chance фактически показала небольшой прирост долгосрочной предельной емкости по сравнению с предельной емкостью, обнаруженной методом «быстрого тестирования» на слегка переуплотненном грунте. Однако испытание, проведенное компанией Northern States Power [iv], показало снижение мощности анкеров растяжения, которые длительное время подвергались нагрузке на угловую конструкцию линии электропередачи сверхвысокого напряжения, примерно на десять процентов.

Установка под водой может увеличить требуемый крутящий момент при установке в случае крупнозернистого, угловатого песка.Требуемый крутящий момент для установки может быть настолько высоким, что винтовой фундаментный вал может выйти за пределы его механического предела, что приведет к поломке вала. Уменьшение размера спиралей или увеличение размера вала, а следовательно, и его прочности, являются двумя приемлемыми методами. Предварительное бурение твердой почвы, как правило, не является вариантом, так как это снизит производительность, если просверлить слишком глубоко.

Заключение

Винтовой фундамент, используемый при растяжении и / или сжатии, используется уже много лет.В прошлом это было предметом любопытства и исследований, но только недавно он стал широко использоваться на строительном рынке. Авторы считают, что это связано с двумя факторами; Во-первых, академический мир не принял эту концепцию в той степени, в какой она признана в учебниках и охватывается на уровне бакалавриата, а во-вторых, практикующие специалисты считают ее слишком «сложной» для решения случайных полевых задач, и им приходится полагаться на подрядчик для решения любой полевой проблемы. Применений бесчисленное множество, и подходы к решению большинства трудностей, основанные на здравом смысле, легко достижимы.Спиральное основание никуда не денется, и практикующим специалистам и строителям надлежит изучить возможность использования спиральных изделий, потому что использование спирального основания для приложений сжатия и растяжения расширяется с каждым днем.

[i] White, Lazarus-Underpinning, Columbia Press, NY, NY, 1906

[ii] Коррозия стальных свай в грунте, Монография Национального бюро стандартов № 58, 1962 г.

[iii] Случайное испытание (Bobbitt, 1974) только для внутреннего использования

[iv] Частные разговоры между Боббитом и Эрлом Вайснером, инженером по передаче NSP, 1993


(PDF) Процедура проектирования на основе CPT для прогнозирования крутящего момента при установке винтовых свай, установленных в песке

Offshore Geotechnics, ISFOG2015.Осло,

Норвегия: CRC Press, 503-508.

Бустаманте, М., и Джанеселли, Л. (1982). Прогноз грузоподъемности сваи

с помощью статического пенетрометра

CPT. Материалы 2-го

Европейского симпозиума по тестированию на проникновение,

ESOPT-II. Vol. 2 Амстердам, 493-500.

BS 8004 (2015). BS 8004: 2015 Кодекс практики для фондов

. Британский институт стандартов, BSI

Standards Limited: Лондон.

Бирн, Б. В., и Хоулсби, Г. Т. (2015). Винтовые сваи:

— инновационный вариант конструкции фундамента для морских ветряных турбин

. Фил. Пер. R. Soc. А

373 (2035).

Дикс, А. Д., & Уайт, Д. Дж. (2008). Центрифуга

моделирование трубчатых свай с домкратом:

«Gyropiling». На 2-й Международной конференции по фондам

(ICOF2008). Данди, Великобритания, HIS BRE

Press, Уотфорд.532-544.

Гэвин, К. Г., Доэрти, П., и Спаньоли, Г. (2013).

Прогноз сопротивления крутящему моменту установки

винтовых свай большого диаметра в плотном песке.

Материалы 1-го Международного геотехнического

Симпозиума по спиральным основаниям. 8–10 августа

2013 г. Амхерст, Массачусетс.

Гали А. и Ханна А. (1991). Экспериментальные и

теоретические исследования момента установки винта

анкера.Канадский геотехнический журнал 28 (3),

353-364.

Hoyt, R., & Clemence, S. (1989). Грузоподъемность

винтовых анкеров

в грунте. Материалы 12-й Международной конференции

по механике грунтов и

Foundation Engineering, vol. 2, Рио-де-Жанейро,

Бразилия, 1019-1022.

ICC-ES (2007). Критерии приемки для винтовых свай

Фундаменты и устройства, AC358. Дочерняя компания

Совета международного кодекса, Вашингтон, округ Колумбия,

21p.

Кнаппетт, Дж., Браун, М., Бреннан, А., и Гамильтон,

L. (2014). Оптимизация характеристик сжатия

винтовых свай в песке для использования в морских возобновляемых источниках энергии

. Международная конференция по закладке свай

и глубоких фундаментов. Стокгольм, Швеция, 21-23

мая.

Лаудер, К., Браун, М., Брансби, М., и Бойс, С.

(2013). Влияние установки переднего резца

на производительность морских трубопроводных плугов.

Прикладные исследования океана 39, 121–130.

Lehane, B.M., Schneider, J.A., & Xu, X. (2005). Метод

UWA-05 для прогнозирования осевой нагрузки

забивных свай в песке. Proc. Int. Symp. Фронт.

Offshore Geotech., Перт, Австралия, 683-689.

Лунн, Т., Робертсон, П.К., и Пауэлл, Дж. Дж. (1997).

Испытания на проникновение конуса в геотехнической практике.

Лондон: E. & F. N. Spon.

Мори, Г.(2003). Разработка стальной винтовой трубы

свая с носком «Tsubasa Pile». Глубокие

Фундаменты на буронабивных и шнековых сваях,

Роттердам: Millpress, 171-176.

Перко, Х.А. (2009). Винтовые сваи: Практическое руководство

по проектированию и установке. Хобокен, Нью-Джерси: Джон

Wiley & Sons Inc.

Перко, Х. (2000). Энергетический метод для прогнозирования крутящего момента при установке

винтовых фундаментов и

анкеров.В специальной публикации Geotechnical 100,

Новые технологические и конструкторские разработки для фундаментов глубокого заложения

, ASCE, 342-352.

Робертсон П., Кампанелла Р., Гиллеспи Д. и

Грейг Дж. (1986). Использование данных конуса пьезометра. Используйте

тестов на месте в геотехнической инженерии,

ASCE, 1263-1280.

Сакр, М. (2010). Винтовые сваи большой грузоподъемности — новый размер

для фундаментов мостов. В Proc.8-й Int.

конф. на мосту с короткими средними пролетами, Ниагара

-Фолс, Канада.

Сакр, М. (2015). Взаимосвязь между установкой

крутящего момента и осевых нагрузок винтовых свай в несвязных грунтах

. Канадский геотехнический

журнал, 52 (6), 474-759.

Спаньоли, Г. (2016). Модель на основе CPT для прогнозирования

крутящего момента винтовой сваи в песке.

Морские георесурсы и геотехнология, 35 (4), 1-

8.

Спаньоли, Г., и Гэвин, К. (2015). Винтовые сваи как новая система фундамента

для морских свайных сооружений

. Abu Dhabi International Petroleum

Выставка и конференция. Абу-Даби, ОАЭ, 9-

12 ноября 2015 г.

Томсен, Ф., Людеманн, К., Кафеманн, Р. и Пайпер,

W. (2006). Воздействие шума прибрежной ветровой электростанции на

морских млекопитающих и рыб. Биола, Гамбург,

Германия от имени Cowrie Ltd, 62.

Цуха, К. Х. и Аоки, Н. (2010). Связь

между крутящим моментом при установке и подъемной способностью.

Канадский геотехнический журнал, 47 (6), 635-647.

Цуха, К. Х., Аоки, Н., Ро, Г., Торел, Л., &

Гарнье, Дж. (2012). Оценка эффективности спиральных анкерных пластин

в песке с помощью теста центрифуги

. Canadian Geotechnical Journal, 49 (9), 1102-

1114.

Ван, Л., Кумбс, ВМ, Аугард, К.Э., Браун, М.Дж.,

Кнаппет, Дж., Бреннан, А., Ричардс, Д. и Блейк,

А.(2017). «Моделирование установки винтовой сваи с использованием MPM

», 1-я Международная конференция по методу

материальных точек для моделирования больших

Деформация и взаимодействие грунта и воды

(MPM 2017), Делфт, Нидерланды,

Elsevier.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
