Лучший дефлектор на дымоход своими руками: чертеж и размеры

Дефлектор — это вентиляционное устройство для создания дополнительной тяги, устанавливаемое, как правило, на дымоход. При изготовлении системы необходимо строго соблюдать пропорции на заданные размеры.

Содержание статьи:

Виды

Существуют множество разновидностей вентиляторов, но основных типов и их разновидностей не очень много: Н — образные, Григоровича, ЦАГИ. Также, существует так называемый флюгер – изделие для дымовых труб, создающие рабочую зону для постоянной тяги, и имеет место аппарат турбинного типа, создающий дополнительную тягу по принципу торнадо.

Функции

Дефлектор способствует увеличению скорости воздушного потока до двадцати процентов. Вторая его важная функция — защита системы вентиляции от попадания атмосферных осадков, мусора, насекомых, нормализует тягу в отопительных каналах.

Начиная делать вентиляцию своими руками, нужно чётко представлять для себя план работы, иметь чертёж, расчёты относительно внутреннего диаметра воздуховода, дымохода.

Размеры и чертеж

Ниже приводится таблица соотношения размеров воздуховода (дымохода) к размерам дефлектора:

: внутр. Диаметр : Высота деф — : Ширина

: Дымохода : лектора Н, мм : диффузора

Можно прибегнуть к формулам, если внутренний диаметр не подходит к значениям таблицы: D=2d

Высота рефлектора = 1,7 d

Ширина зонта = ( 1,7d…..1,9)d

Замеры делать очень тщательно, не лениться, перепроверить. Важное замечание — труба и дефлектор должны совпадать по форме.

Изготовление своими руками

Для изготовления аппарата потребуются дрель, лист плотной бумаги, оцинкованная жесть, ножницы по металлу, карандаш или чертилка.

Сперва необходимо сделать из бумаги выкройку составляющих частей изделия – колпака, диффузора, внешнего цилиндра.

Из выкроек собираем дефлектор. Если всё совпало, работу можно переносить в металл.

Бумажные выкройки кладём на оцинкованную жесть и обводим чертилкой. По линиям кроя вырезаем ножницами по металлу детали.

Диффузор сворачиваем и соединяем края болтами или точечной сваркой, либо клёпками. Места изгибов расклёпываются.

Сборка внешнего цилиндра аналогична сборке диффузора. Колпак сворачивается на конус, края соединяются удобным для нас способом.

Длиной двадцать сантиметров и шириной около семи сантиметров вырезаются металлические полоски, подгибаются молотком, прикрепляются к колпаку. Этими же полосками зонтик прикрепляется к диффузору и всё это вставляется в цилиндр.

Дефлектор Григоровича, если мы надумали делать его, дополняется обратным конусом и увеличением защитного зонта на четыре сантиметра в диаметре.

Для крепления обратного конуса на большом конусе делаются нарезы на равном расстоянии около восьми лепестков и загибают их внутрь. Таким образом обратный конус крепится в защитном зонтике.

Если система работает в агрессивной среде, то изготавливать вентилятор лучше из нержавеющей стали, пластика, металлопластика, материалов стойких к коррозии.

К дефлектору, как к изобретению, отнесся российский авиаконструктор Д. П. Григорович. И образовавший с ним симбиоз конструкторской мысли математик А. Ф. Вольперт.

Сначала они рассчитали обычный зонтик, с необычными свойствами. А. Д. Вольперт предложил надеть на зонтик диффузор. Потом, после испытаний в аэродинамической трубе «родился» дефлектор ЦАГИ, до сих пор самый надёжный и распространённый. Эволюция вытяжки привела к созданию совершенно закрытого устройства, работающего в любых условиях.

Атмосферные осадки, пыль, лёд снаружи почти не влияют на его работу. Не страшны и динамические нагрузки. Сложность конструкции и сборки – единственные его недостатки.

Если браться за изготовление изделия своими руками, то было бы хорошо научиться некоторым приёмам жестяных работ – соединение в фальц, лежачий или стоячий, научиться делать выкройки деталей.

Долго не засоряется и сохраняет тягу двухэтажный зонт.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» (НИУ «МГСУ»).

Рекомендуем:

Дефлектор вентиляционный своими руками

Перефразируя крылатую мысль из известного фильма, можно сказать, что вентиляция — дело тонкое, слишком уж много факторов влияют на устойчивую работу вытяжной трубы. Редко кому удается построить в доме вентиляцию с небольшой трубой, чтобы занимала минимум места на крыше и одновременно обладала высокой производительностью. С течением времени, по мере запыления и зарастания вентиляционных каналов, производительность и эффективность системы вентиляции ощутимо снижается, поэтому приходится устанавливать дефлектор на вентиляционную трубу. Лучшие модели способны увеличить производительность до 20% от исходного значения тяги.

Что представляет собой дефлектор

Сегодня цилиндрический, конусообразный или округлый корпус дефлектора можно увидеть на крышах частных домов. По сути, дефлектор представляет собой аэродинамическую насадку, предназначенную для создания дополнительного разряжения на срезе вентиляционной трубы. В результате увеличивается перепад давления над трубой и внутри помещения, увеличивается тяга и производительность вентиляционной системы.

Конструктивно любой дефлектор состоит из трех узлов:

  • Корпуса с креплением, обеспечивающим надежную и прочную установку на срезе вентиляционной трубы;
  • Системы захвата воздушного потока, состоящей из нескольких неподвижных аэродинамических профилей или вращающегося элемента, как в случае турбинных дефлекторов;
  • Колпака или защитной крышки, закрывающей срез трубы от проникновения дождя, снега, любопытных птиц, насекомых, мышей и прочей живности.

Для работы вентиляционному дефлектору необходимо одно условие — постоянный, стабильный горизонтальный поток ветра, желательно одного направления. В условиях постоянного потока воздуха дефлекторная насадка позволяет уменьшить высоту вентиляционной трубы на крыше почти вдвое. В безветрие дефлектор практически не работает.

Усиление тяги благодаря сжатию дополнительного потока воздуха также используется в дымоходах и продувках, когда из помещения или камеры сгорания необходимо быстро удалить продукты сгорания, дым, гарь, копоть. Дефлектор помогает резко интенсифицировать горение. Например, в эпоху паровозов использовался импровизированный бустер: чтобы резко увеличить мощность паровой машины, пара из котла выбрасывалась через дымовую трубу наружу, что увеличивало интенсивность горения и мощность двигателя чуть ли не на 70%.

Конструкция и принцип работы дефлектора вентиляционной трубы

Устройство и принцип работы дефлекторного усилителя основаны на хорошо известном физическом явлении падения статического давления в потоке воздуха или воды. Упрощенное устройство и схема работы дефлектора приведены на чертеже и рисунке.

Основу конструкции составляет упрощенный аэродинамический профиль, как правило, это два вертикально расположенных конуса или гребня, направленных вершинами друг к другу. Поток воздуха, обтекая конусообразный или шаровидный профиль, сжимается и ускоряется под действием динамического напора, как минимум в два раза.

В результате давление воздуха на срезе вентиляционной трубы падает, что и обеспечивает увеличение производительности вентиляции. Конструкцию нельзя назвать абсолютно бесшумной. При проектировании размеров и характеристик дефлектора разработчики используют средние значения горизонтальных потоков воздуха. На практике скорость ветра может превышать 15 — 20 м/с, что приводит к возникновению воздушных колебаний в виде гула и высокочастотного свиста. Чтобы избежать зашумления дефлектора, наиболее современные модели изготавливаются в виде многочисленных секторов и спрямляющих решеток.

Дефлектор не стоит путать с вытяжным электровентилятором, устанавливаемым на срезе вентиляционной трубы, несмотря на то, что предназначение у обоих приборов одинаковое, конструкция, надежность, эффективность и принцип работы у них разные. При желании можно сделать простейший дефлектор вентиляционный своими руками по чертежам, приведенным ниже.

Наиболее распространенные модели вентиляционных дефлекторов

Дефлекторные усилители тяги широко используются в частном домостроении и в многоэтажных домах, как средство для повышения эффективности системы вентиляции. Сегодня наиболее известны несколько конструкций вентиляционных дефлекторов:

  1. Модель дефлектора, разработанная ЦАГИ – центральным аэродинамическим институтом, она так и называется. Тяжелая, громоздкая, рассчитанная на большую высоту и огромные расходы воздуха;
  2. Система Григоровича, изображенная на фото ниже. Одна из самых удачных схем дефлектора. Простая и эффективная конструкция, которую вполне по силам изготовить и установить на крыше своими руками;
  3. Турбо дефлекторы вентиляционные, отличаются наличием спрямляющей куполообразной решетки, способной вращаться под действием воздушного потока и одновременно создавать разрежение внутри купола;
  4. Парусные или флюгерные дефлекторы.

Схема Григоровича отличается разительной простотой и высокой эффективностью. По сути, вентиляционный дефлектор построен в виде двух усеченных конусов, закрытых колпаком. Небольшой вес и прочность дефлектора позволяют устанавливать на относительно слабые вентиляционные и пластиковые вентиляционные трубы. Устройство нечувствительно к направлению воздушного потока, пульсациям и перетеканием ветра.

Дефлекторы по схеме Григоровича на сегодня занимают 80% рынка вентиляционных усилителей тяги для систем вентиляции частных домов.

По схеме Григоровича изготавливается промышленный образец вентиляционного дефлектора под маркой ДС, в котором уже имеется дополнительная защитная сетка от птиц и паразитов.

Модели ДС показывают максимальную эффективность усиления тяги в вентиляционной трубе только на плоской крыше. Кроме того, наличие сетки нередко приводит к обмерзанию экрана, но обойтись без защиты невозможно, так как вентиляционные трубы нередко используются птицами и насекомыми для проникновения внутрь здания.

Система дефлекторов разработки ЦАГИ

Модели ЦАГИ является основными для большинства промышленных объектов. Конструктивно представляет собой двухуровневый колпак-дефлектор с нижним и верхним обтеканием корпуса потоком воздуха. Чтобы избавиться от резонирующего шума и свиста при сильном ветре, корпус вентиляционного дефлектора закрывают кольцевым экраном.

По заявлениям разработчиков, экран позволяет защитить корпус от образования наледи и снежной пробки.

ЦАГИ очень хотели сделать свой дефлектор на вентиляционную трубу высокоэффективным и надежным, но на практике получилось очень дорогое и громоздкое изделие, страдающее обледенением в зиму и быстро ржавеющее даже при небольшом количестве химически активных окислов серы, азота и фосфора.

ЦАГИ дефлектор не прижился нигде, кроме цехов промышленных производств. В частном секторе модель не прижилась, ее даже не пытались копировать, кроме того, для эффективной работы вентиляционную трубу с дефлектором необходимо поднимать на 1,2-1,5 м над коньком крыши.

Турбина как способ усиления тяги в вентиляционной трубе

В качестве примера одного из наиболее интересных способов усиления тяги можно привести турбинные схемы. Наиболее распространенная купольная турбина изображена на фото.

Конструкция состоит из более двух десятков лопаток из тонколистового металла, собранных в бутон. Наружная оболочка из лопаток крепится на консольно закрепленную ось вращения.

Дефлектор устанавливается только на вентиляционные трубы круглого сечения. Куполообразное размещение лопаток позволяет эффективно улавливать горизонтальные воздушные потоки 0,1-0,5 м/с горизонтального и вертикального направления, что делает турбину необычайно эффективной. Для работы купола достаточно слабого «термика» от нагретой на солнце крыши.

Еще одним преимуществом турбины является ее неприхотливость к выбору места установки. Как правило, купола устанавливают на вентиляционную трубу, на высоте 30-35 см над кровельным покрытием, что практически не оказывает никакого влияния на стропила и обрешетку.

Дефлекторы турбинной схемы нечувствительны к пылевым бурям и интенсивному выпадению конденсата. Во-первых, даже при небольшой скорости вращения выпавшая пленка влаги срывается и скапывает с острых краев лопаток. Даже если наружная оболочка будет по каким-то причинам заблокирована, вентиляционная система все равно будет работать, но с меньшей на 10-15% эффективностью.

Парусные и капюшонные модели

Очень необычными по внешнему виду являются флюгерные или капюшонные модели дефлекторов.

По сути, это единственная схема, в которой полноценно используется эффект Бернулли или эжекции. Принцип работы устройства основывается на способности флюгера разворачиваться в подветренную сторону. Набегающий поток воздуха создает в вентиляционной трубе разрежение на 15-20% выше, чем в системах Григоровича или в турбине.

Конструкцию оснащают своего рода капюшоном, выполняющим роль крыла флюгера и одновременно закрывающим выхлопное отверстие вентиляционной трубы от дождя и снега.

Для эффективной работы вентиляционную трубу с капюшонным дефлектором необходимо поднимать на самую верхушку конька, где нет отраженных потоков воздуха. Основным недостатком флюгерного варианта является высокая инерция, при резких порывах ветра зачастую флюгер не успевает развернуться по ветру, и часть отходящих газов загоняется динамическим давлением обратно в вентиляционную систему дома.

Как и у турбины, флюгерный эффект усиления тяги и работоспособность капюшонного дефлектора практически не зависит от конденсата, пыли и температуры воздуха.

Одной из разновидностей флюгерной схемы являются трубчатые дефлекторы. По сути, это двухсторонний воздушный диффузор – конфузор, который также проворачивается потоком воздуха по ветру. Коэффициент усиления тяги в вентиляционной трубе в таком устройстве выше, чем у схемы Гриневича, но ниже, чем у классической капюшонной конструкции.

Заключение

Кроме перечисленных систем усиления разряжения в вентиляционной трубе, существует достаточно много комбинаций и модификаций с двойными насадками, с перфорированными стенками, с пылеуловителями, напорными трубами и клапанами обратной тяги. Но все они, так или иначе, обладают меньшей эффективностью и более сложным устройством, что неминуемо сказывается на устойчивости работы конструкции.

Отправить комментарий

Дефлектор на вытяжную трубу – как выбрать исходя из принципа работы, делаем своими руками

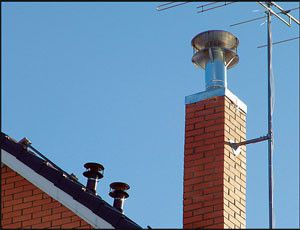

Фото - дефлектор на вытяжную трубу

Фото - дефлектор на вытяжную трубуСистема вентиляции загородного дома должна обеспечивать его нормальную функциональность при любых условиях. Это необходимо по ряду причин для обеспечения жизнедеятельности проживающих, обеспечения нормального горения тепловых агрегатов и удаления воздуха с пониженным содержанием кислорода из помещения. Для этого создается система вентиляционных каналов, венцом которой является дефлектор на вытяжную трубу.

Дефлекторы предназначаются для использования ветровых нагрузок с целью обеспечения режима нормальной вентиляции помещений жилого, хозяйственного или промышленного назначения.

Однако известно, что при определенных направлениях и силе ветра может происходить уменьшение тяги в вентиляционной системе вплоть до ее опрокидывания, то есть – изменения направления движения воздуха.

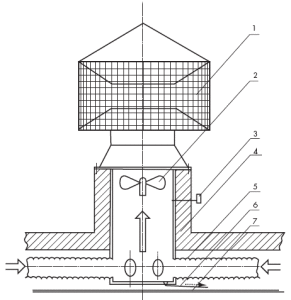

Принцип работы дефлектора вытяжной вентиляции

Он основан на создании аэродинамического разрешения воздуха над устьем вентиляционной трубы, что способствует ускоренному движению воздуха в этом направлении снизу-вверх из зоны повышенного давления.

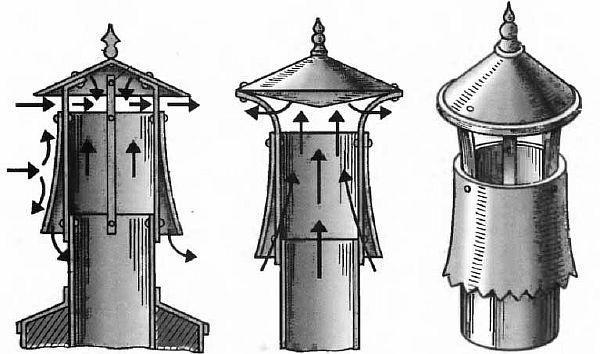

Фото – устройство простых аэродинамических приборов для усиления тяги

Фото – устройство простых аэродинамических приборов для усиления тяги

Обратите внимание, что колпаки на дефлекторах  имеют более выпуклую форму вверх. Это означает, что при огибании такого препятствия создается разрежение в нижней его части, чем и образование тяги.

Какой дефлектор лучше для вытяжки

На строительном рынке представлены в широчайшем ассортименте различные конструкции таких изделий. Все они имеют те или иные особенности эксплуатации, которые желательно знать при приобретении. Наиболее популярны следующие виды:

  1. Роторные вентиляционные конструкции.
  2. Вращающиеся вентиляционные дефлекторы.
  3. Дефлекторы Григоровича.
  4. Модели разработки ЦАГИ (центральный аэрогидродинамический институт).
  5. Дефлекторы Вольперта.
  6. Н-образные.

Фото – разновидности дефлекторов для усиления вытяжкиФото – разновидности дефлекторов для усиления вытяжки

Рассмотрим некоторые из них подробнее.

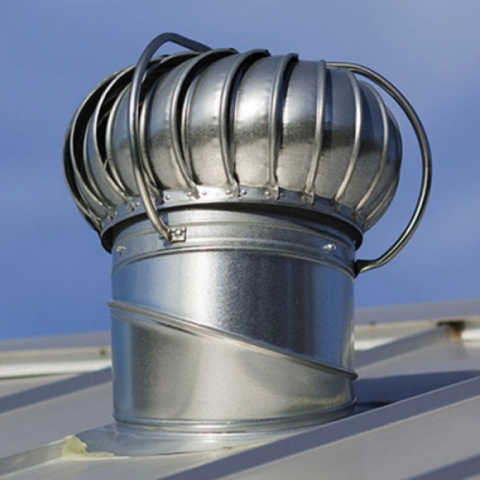

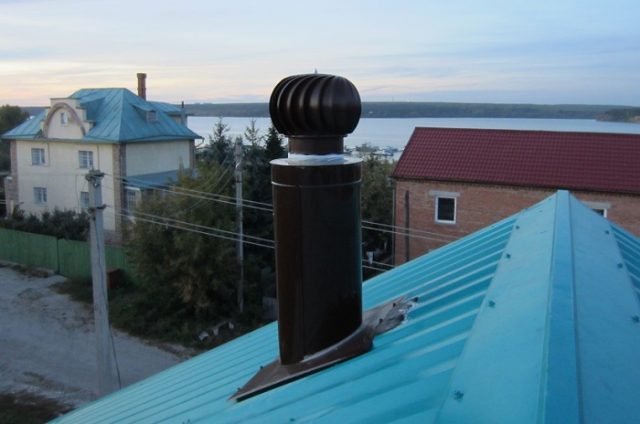

Роторные турбины для вытяжной системы

Это наиболее популярные устройства такого назначения. В сравнении с другими конструкциями их производительность выше на 20-25%.

Выгодность применения состоит в том, при работе они не применяют какого-либо источника энергии.

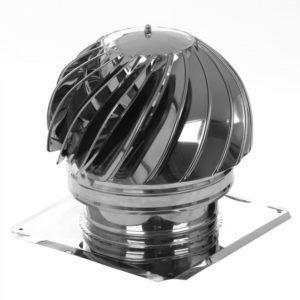

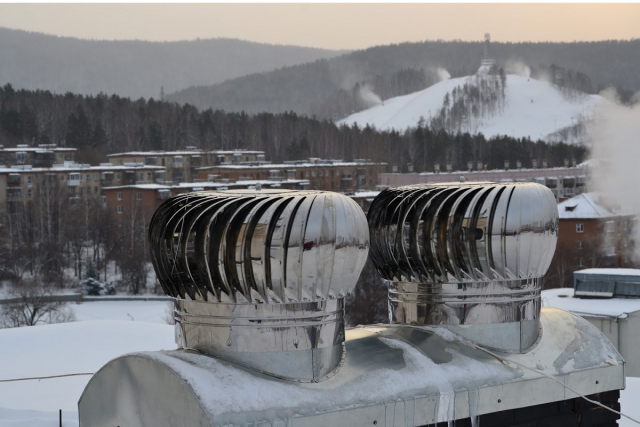

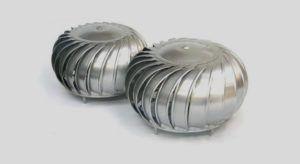

Фото – роторные вентиляционные дефлекторы

Фото – роторные вентиляционные дефлекторыВращаясь всегда в одном направлении под воздействием ветра, головка турбины создает внутри трубы вентиляции разрежение, способствующее активному процессу  циркуляции воздуха.

Кроме того, элегантно выполненная из стали, она выполняет также функцию защиты устья трубы от атмосферных осадков.

Головная часть изготавливается из алюминиевых полос толщиной до 0,5 миллиметра, а основание – из стального листа, окрашенного в цвета RAL.

Роторные турбины могут быть использованы на круглых, квадратных или прямоугольных воздуховодах или дымоходах. Кроме того, их можно использовать для дымоотводных систем.

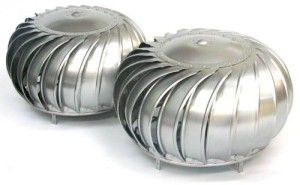

Дефлектор вращающийся ротационный

Они представлены на рынке роторными дефлекторами с вытяжным вентилятором. Для увеличения производительности здесь использованы насадки с крыльчаткой на конце. Конструктивно эти устройства несколько сложнее. Вращающаяся головка крепится на вертикальной оси и оснащается двумя необслуживаемыми подшипниками закрытого типа.

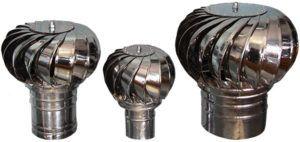

Фото – дефлектор вентиляционный ротационный

Фото – дефлектор вентиляционный ротационныйНа этой же оси устанавливается и крыльчатка, которая подает воздух по вытяжному каналу. Этому способствует постоянное направление вращения головки прибора независимо от направления ветра.

Материал изготовления чаще всего представляет собой алюминиевый лист, реже – нержавеющая листовая сталь толщиной от 0,4 миллиметра.

Смотреть видео

Полная гамма размеров представляет весь стандартный ряд и позволяет использовать на вытяжных трубах или дымоходах всех профилей.

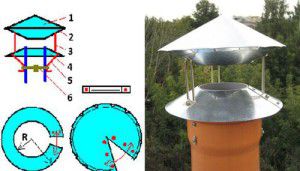

Дефлекторы Григоровича

Простые по конструкции, такие устройства заслуживают внимания как объекты для изготовления своими руками. В то же время они довольно эффективны, усиливая тягу в вытяжном канале не менее, чем на 20%.

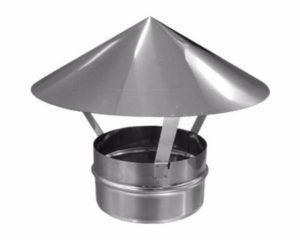

Фото – простейшая конструкция дефлектора Григоровича в форме конуса

Фото – простейшая конструкция дефлектора Григоровича в форме конусаДля изготовления своими руками необходимо вырезать из оцинкованной стали круг и удалить из него сектор. Таким способом получается конический колпак, который и является целью проведенной работы. Закрепить его на конце вытяжной трубы можно на трех стойках, изготовленных из полосок того же металла.

Вместе с основной функцией это изделие является защитой устья вытяжного канала от загрязнения мусором. Для этого боковины устройства обтягиваются металлической сеткой с ячеей не более 5 миллиметров.

Дефлекторы – флюгарки

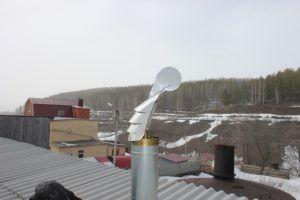

Фото – флюгарка

Фото – флюгаркаВ основе конструкции этого прибора заложен тот же принцип – изменение скорости потока воздуха при огибании им диффузора.  В результате над устьем вытяжной трубы создается разреженная зона, способствующая ускоренному извлечения воздуха из системы.

Но эти устройства являются родоначальником и самым ярким представителем класса дефлекторов – флюгарок. Их особенность состоит в способности ориентироваться по ветру, для чего в конструкции применяется специальный киль.

Все устройство монтируется на вертикальной оси, но требования к ней гораздо ниже, чем для роторных устройств, поскольку ось используется только для ориентирования изделия в пространстве.

Формы флюгарок могут быть самыми разнообразные, при этом принцип действии не изменяется.

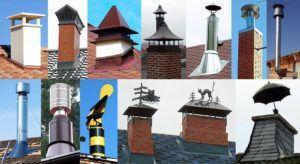

Фото – разнообразие конструкций дефлекторов для систем вентиляции частного дома

Фото – разнообразие конструкций дефлекторов для систем вентиляции частного домаНеобходимо отметить, что разнообразие конструкций устройств для усиления тяги бесконечно. Сочетание действующих факторов и смешение конструкций настолько развито, что в ряде случаев нет возможности отнести устройство к тому или иному виду. Да в этом и нет необходимости – главное, чтобы оно исправно работало. Немаловажным фактором является и внешний вид изделия.

Поэтому подбор дефлектора для вентиляции сводится к чисто эстетической задаче на основании личных предпочтений. И, конечно, имеет значение глубина кармана.

Дефлектор на вытяжную трубу своими руками

Смотреть видео
[sociallocker]

[/sociallocker]

Ставя себе такую задачу, нужно, прежде всего, определиться с его размерами. От этого будет зависеть выбор материала и  потребность в нем. Для обеспечения  работоспособности важно соответствие соотношении габаритных размеров, которое можно определить по специальной таблице:

Фото – таблица для подбора размеров дефлектора в зависимости от размера вытяжной трубыФото – таблица для подбора размеров дефлектора в зависимости от размера вытяжной трубы

Чтобы изготовить дефлектор на вытяжную трубу своими руками, Вам понадобиться чертеж. Предлагаем воспользоваться чертежем представленным нашим сайтом, но предварительно нужно определиться с конструкцией изделия. Так же чертеж не составит труда изготовить своими руками, руководствуясь указаниями из приведенной таблицы.

Фото – исходные данные для расчета размеров деталей дефлектора Григоровича (вариант исполнения с диффузором)Фото – исходные данные для расчета размеров деталей дефлектора Григоровича (вариант исполнения с диффузором)

Инструменты которые нам понадобятся в процессе изготовления приспособления:

  1. Ножницы слесарные для резки металла. Можно использовать ручные, но если имеется возможность, лучше применять механические.

Фото – разделка листового металла электроножницамиФото – разделка листового металла электроножницами

  1. Киянка деревянная для выполнения жестяных работ.
  2. Электродрель для сверления отверстий под заклепки при сборке и установке изделия.
  3. Заклепочник для установки вытяжных заклепок.

Фото – приспособление для установки вытяжных заклепокФото – приспособление для установки вытяжных заклепок

  1. Кернер – для обозначения места сверления отверстий в металлическом листе.
  2. Молоток слесарный.

Для выполнения жестяных работ понадобится верстак с прибойней, представляющей собой стальной уголок размером 50х50 мм, закрепленный по длине вдоль кромки.

Необходимые материалы для изготовления своими руками дефлектора на вытяжную трубу :

  1. Лист металлический. Можно использовать стальной, стальной оцинкованный, медный, алюминиевый и другие виды по выбору мастера. Толщина материала должна быть в пределах 0,5-1,0 миллиметра.
  2. Заклепки вытяжные алюминиевые толщиной порядка трех миллиметров.
  3. Картон для изготовления выкроек деталей и формирования модели изделия.
  4. Скобочник для скрепления картонных деталей.
  5. Мерительный инструмент: линейка, рулетка, угольник или транспортир (достаточно школьного).
  6. Карандаш или маркер для нанесения разметки.

Предварительная сборка картонной модели позволить избежать ошибок при изготовлении основного изделия и избежать потери основного материала.

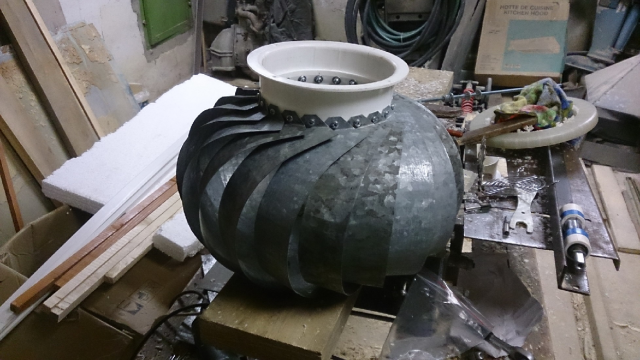

Делаем ротационный дефлектор своими руками

Приборы такого вида наиболее сложны для изготовления, поэтому чертежи на них желательно разрабатывать самостоятельно. А для изготовления изделия в натуральном виде нужно владеть навыками выполнения слесарных работ хотя бы на среднем уровне.

Одним из сложных элементов конструкции роторного вытяжного дефлектора являются ламели – пластинчатые детали, на которых и производится воздействие ветрового потока. Их необходимо изготовить совершенно одинаковыми, чтобы избежать разбалансированности всего узла при вращении.

Смотреть видео
[sociallocker]

[/sociallocker]

Размеры и форму ламелей необходимо предварительно отработать на макете из картона. Нужное их количество нарезается и, с использованием скобочника и клея собирается в макет. Его рекомендуется установить на вертикальную ось и испытать в рабочем положении, используя вентилятор или пылесос.

При этом нужно контролировать балансировку и работоспособность устройства. Результатом этой работы должна быть отработка формы ламелей и их эффективности.

Но главная задача – сделать расчет истинных размеров основания оголовка в зависимости от размера и формы воздуховода.

Фото – порядок формирования основания для роторного вентилятораФото – порядок формирования основания для роторного вентилятора

Как известно основанием для установки роторного вентилятора является наружная часть вытяжной трубы.

Но для мастеров есть и хорошие предпосылки. Нет необходимости возиться со сложной шарообразной формой такого прибора. В свое время на флоте, где вентиляция внутренних помещений является одним из важнейших факторов, в массовом порядке использовались такие приборы, но с цилиндрическим ротором. Такая форма позволяет без особого труда изготовить качественную вращающуюся часть.

Смотреть видео

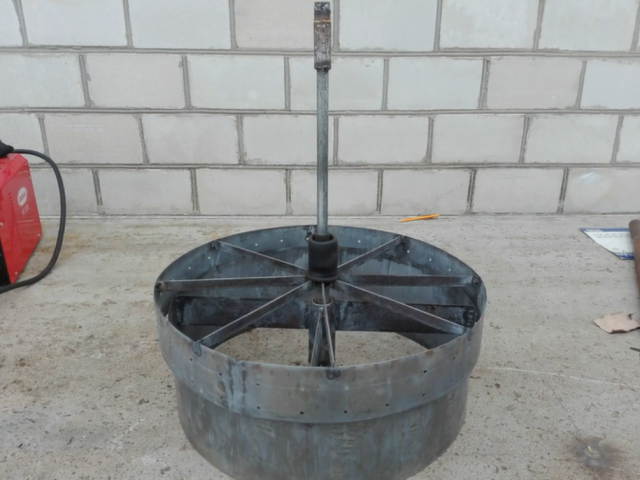

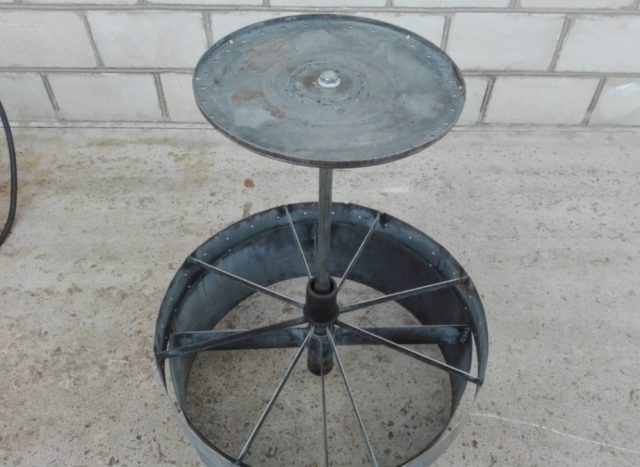

Порядок изготовления роторного вентилятора может выглядеть следующим образом:

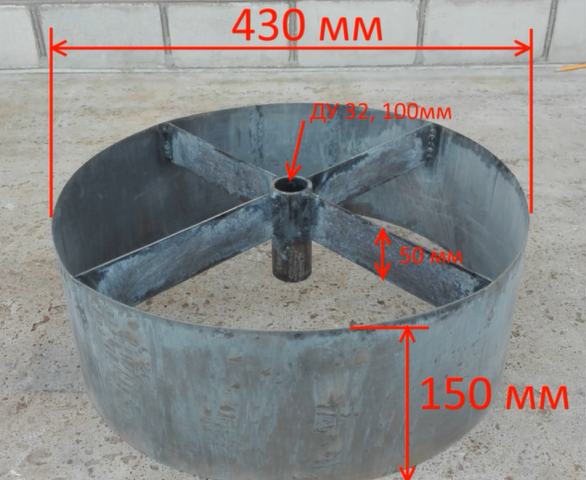

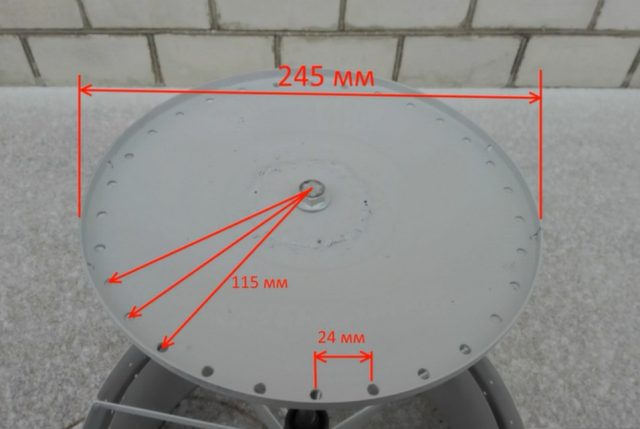

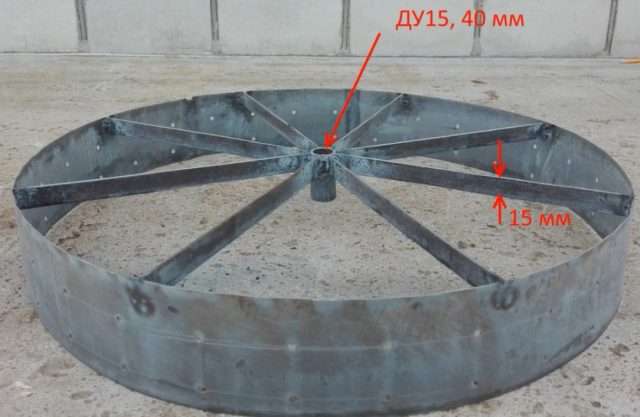

  1. Изготовить опорные диски для ротора цилиндрической формы. Верхний из них выполняется в виде диска с отверстием под ось по центру, нижний – в виде кольца.

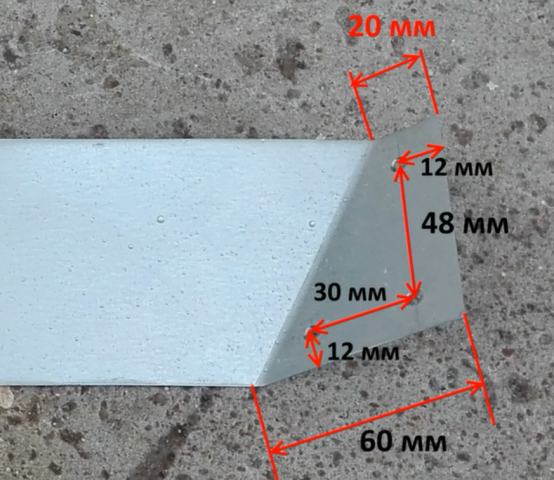

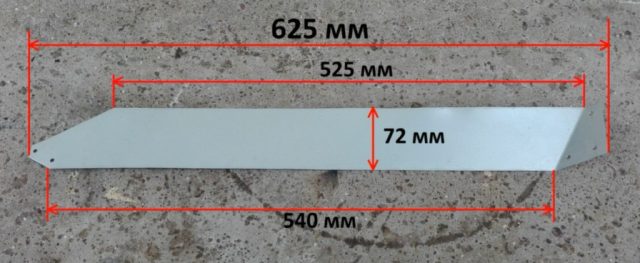

  2. Нарезать из металлической полосы прямоугольные ламели определенных размеров.
  3. Закрепить их между двумя деталями. Способ фиксации зависит от материала, использованного для изготовления ротора. Это может быть сварка для стальных деталей и заклепки для элементов конструкции из цветных металлов.

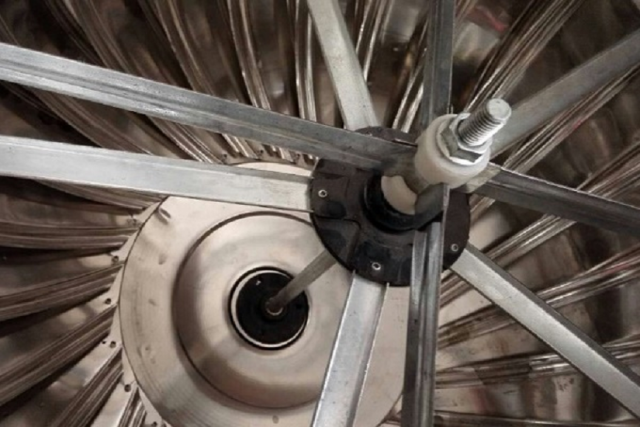

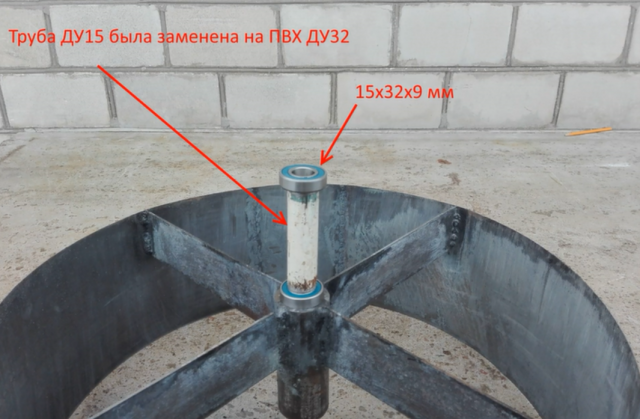

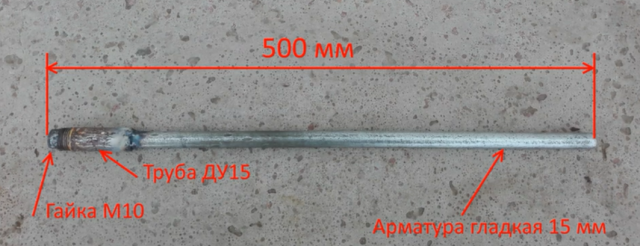

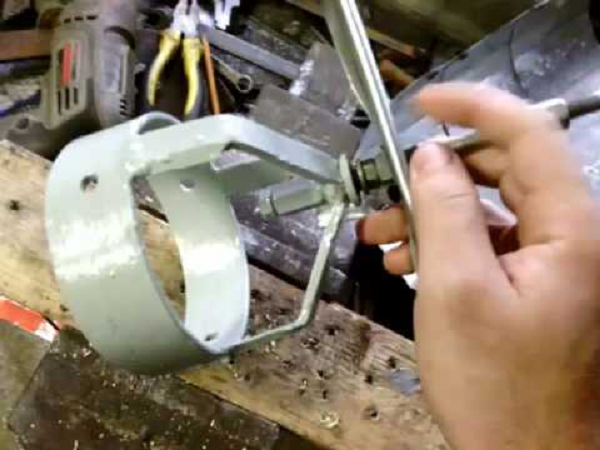

  4. В процессе сборки нужно предусмотреть установку несущей оси. Сложность может представлять изготовление посадочных мест на ней для установки подшипников, поскольку их применение для быстро вращающейся массивной детали (ротора) представляется обязательным.
  5. Изготовить посадочную платформу, соединяющую ротор и трубу воздуховода. Ее форма зависит от формы наружной части и предусматривает крепление для подшипника по оси.

Сложность исполнения  заключается в необходимости изготовления токарных деталей – оси и корпусов подшипников.

В домашнем хозяйстве токарного оборудования, как правило, нет.  Изготовление вручную хлопотно и не дает гарантии качества. Остается один выход – найти исполнителя и заказать детали на стороне.

Монтажные работы

Хорошо, если удалось изготовить качественный прибор для вытяжной системы. Но надо понимать, что впереди предстоит очень ответственная операция – его установка на место применения. А оно всегда находится на высоте, что налагает на монтажника дополнительную ответственность.

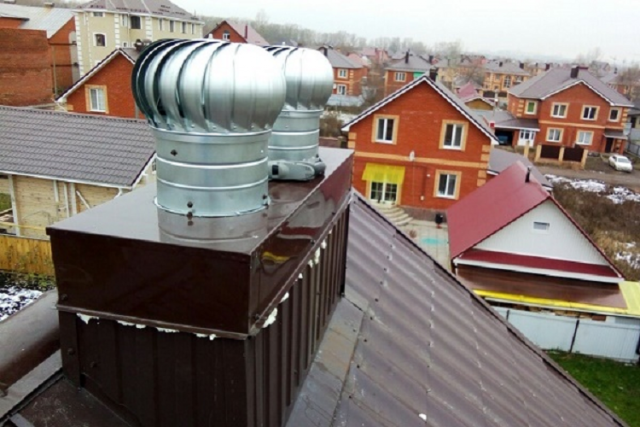

Установка оголовков на трубы вентиляции всегда производится на конечном этапе монтажа кровли. Для этого используются кровельные лестницы, устанавливаемы поверх финишного покрытия. Кроме того, перед установкой оголовка вокруг трубы нужно изготовить подмосток, находясь на котором и производят монтаж.

Для установки оголовка на кирпичную трубу используются самонарезающие винты:

  1. Отверстия сверлятся на расстоянии 12-15 сантиметров друг от друга таким образом, чтобы не попадать в стык между кирпичами. В зависимости от размера прибора можно использовать сверло диаметром 5-8 миллиметров.
  2. В отверстия устанавливаются пластмассовые вставки (дюбели).
  3. Корпус дефлектора надевается на трубу и закрепляется саморезами.

Для воздуховодов часто используются металлические трубы с тонкой стенкой. В этом случае установка производится с использованием металлического хомута, который стягивается винтом.

Работа на высоте требует тщательной подготовки и соблюдения определенных правил безопасности, которые вкратце сводятся к следующему:

  1. Перед началом работ на высоте нельзя принимать сильнодействующие лекарства, которые могут вызвать головокружение.
  2. Категорически запрещено принимать алкоголь в любых количествах.
  3. Перед подъемом на высоту необходимо убедиться в надежности крепления кровельной лестницы.
  4. При производстве работ необходимо использовать страховочный фал.
  5. Место на земле непосредственно под трубой должно быть предварительно очищено от строительного мусора, оборудования и других посторонних предметов.
  6. Нельзя выполнять работы на высоте в сильный ветер, дождь или при других осадках.

Смотреть видео

Нужно помнить, что создавая человека, Господь не озаботился комплектованием его запасными частями. Успехов вам!

Вентиляционный дефлектор своими руками: чертежи турбодефлекторов — Remont-om

Вентиляция в малоэтажном доме играет серьезную роль. Особенно важна ее эффективная работа в подсобных помещениях, в кухне, в санузлах. Устройство вентиляционных каналов помогает решить проблему воздухообмена, однако если система работает неудовлетворительно, то в доме не только застаивается отработанный воздух, но и повышается влажность, в помещении нарушается оптимальный микроклимат. В этом случае рационально использовать простое устройство – дефлектор. Его установка повысит эффективность тяги в вентиляционном канале, как минимум процентов на 15%. Это немудреное приспособление без особых сложностей может соорудить каждый хозяин самостоятельно.

Дефлектор вентиляционный: что это такое и как он работает

Циркуляция воздуха а, значит, его обмен в системе вентиляции происходит в результате движения по каналам воздушной массы, которая образуется благодаря разности давления внутри и снаружи дома. На функционировании естественной вентиляционной системы серьезно сказываются погодные условия. В летний период, когда перепад давления внутри строения и на улице незначителен, тяга становится минимальной или вообще нулевой. Этот недостаток легко устранить с помощью дефлектора.

Под этим термином подразумевают простое аэродинамическое устройство, устанавливаемое на оголовок канала в системе приточно-вытяжной естественной вентиляции, что значительно повышает ее тягу.

Как функционирует дефлектор? Когда оголовок шахты увенчан дефлектором для вентиляции, воздушный поток, отражаясь от поверхности диффузора, рассекается. В результате этого вокруг оголовка образуется область разряженного воздуха, благодаря чему поток воздушной массы, находящейся внутри канала, устремляется вверх, формируя дополнительную тягу.

Сконструированы и производятся различные виды дефлекторов вентиляционных, среди них пользуется заслуженной популярностью модель, разработанная Центральным институтом аэрогидродинамики (дефлектор ЦАГИ). Ее конструкция прекрасно подходит для установки и на вентиляционные шахты, и на дымоходы.

Конструкция дефлектора ЦАГИ

Наиболее распространенным вариантам для установки в вентиляционную систему считается дефлектор ЦАГИ. Простое приспособление состоит из следующих элементов:

  1. Диффузора, который представляет собою часть трубы, имеющую конфигурацию усеченного конуса. Узкой стороной его монтируют на трубу.
  2. Навершия в виде колпака или зонтика, защищающего полость канала от проникания осадков и мусора.
  3. Кольца, скрепляемого с внешней стороной диффузора, применяя кронштейны.
  4. Патрубка, монтируемого на оголовке вентиляционного канала.
  5. Кронштейнов для крепления колпака.

Дефлектор вытяжной вентиляции данной конструкции распространен на строительном рынке, приобрести устройство не составит труда. При желании его несложно сделать и самому, главное правильно определиться с размерами и приобрести нужные материалы. Лучшим вариантом считается оцинкованная и нержавеющая сталь, реже применяется жесть и алюминий. В продаже встречаются изделия и из пластика, отличающиеся низкими ценами по сравнению с металлическими изделиями.

В расчетах, как это видно из схемы дефлектора следует отталкиваться от значения диаметра вентиляционной шахты. Поэтому нужно тщательно выполнить замер.

Чертеж конструкции дефлектора ЦАГИ

  • d – диаметр внутри вентиляционного канала, которому должна соответствовать узкая часть диффузора;
  • 1,25 d – расчетная величина диффузора в широкой части;
  • 1,7 d – значение ширины зонта;
  • 2 d – требуемый диаметр кольца;
  • 1,2 d – значение высоты кольца;
  • d/2 – расстояние между узким фрагментом диффузора и нижним краем кольца.

На основании полученного значения диаметра воздуховода определяются все расчетные величины элементов будущего приспособления. Чтобы не допустить ошибок, рационально сначала собрать макет дефлектора из картона. Для этого на бумажные листы наносят разверстку каждой из деталей устройства, а вырезав, собирают модель. Если расчеты размеров дефлектора ЦАГИ выполнены верно, то приступают к изготовлению прибора.


  1. Картонные заготовки служат клише для изготовления металлических деталей своими руками. Они накладываются на стальной лист, и по их контуру наносятся рисунок каждой детали. Затем они вырезаются ножницами по металлу. На срезах металл рекомендуют подогнуть на 5 мм пассатижами, а затем отбить молотком.
  2. Диффузор изготовляют, сворачивая заготовку в цилиндр, края которого скрепляют, используя болты или заклепки. Применяют также сварку.
  3. По аналогии выполняют внешнее кольцо, а для колпака сворачивают конус, соединяя края.
  4. Вырезают металлические полоски размером 20×6 см. На зонтике колпака просверливают отверстия, отмерив 5 см от края, и крепят полоски, заранее подогнутые по длинным сторонам и отбитые молотком. Полоски загибают, придавая им П-образную форму.
  5. Выполненными скобами зонтик соединяют с диффузором. Далее собранная таким образом конструкция вставляется во внешнее кольцо.

Дефлектор ЦАГИ, правильные размеры и сборка приспособления, его монтирование на шахте позволят обойтись без принудительной механической вентиляции, которая работает от электросети и потребляет дорогостоящую электроэнергию.


Когда устройство готово, остается его зафиксировать на воздуховоде. Если это металлическая труба, то, просверлив отверстия, дефлектор крепят к ней, применяя саморезы или болты. Если шахта выложена из кирпича, то фиксируют приспособление при помощи хомута. Важно, чтобы между дефлектором и каналом не оставались зазоры. Поэтому хомут затягивают плотно, а стыки заделывают герметиком.

Для дополнительного улучшения тяги рекомендуют устанавливать дефлектор вытяжной вентиляции выше уровня крыши на 1,5 – 2 метра. В этом случае используют схему крепления устройства на отрезок трубы, которую затем монтируют на вентиляционный канал и крепят, используя металлические хомуты. Диаметр данной трубы должен быть немного больше диаметра основной шахты вентиляционной системы.

Хорошая вентиляция в доме обеспечивает чистоту воздуха, помогает поддерживать комфортную температуру и влажность. Поэтому, понимая, что такое дефлектор и его роль в вентиляции, отпадают всякие сомнения в вопросе установки устройства.

Цена на вентиляционные дефлекторы и их разновидности

МодельЦенаХарактеристика
Дефлекторы вентиляционные
Д100
Вентиляционный дефлектор своими руками: чертежи турбодефлекторов
Обычный вид дефлектора, который работает за счет действия ветровых потоков.
ждый дефлектор имеет свою маркировку, цифра в которой равняется диаметру шахтовой трубы. Нумерация дефлекторов происходит в соответствии с объемом воздуха, который удаляется из трубы.
Приспособления, которые нужны для соединения с дымоходом, оптимизированы под типовую конструкцию.
Способы присоединения имеют соответствующие технологиям характеристики.
Материал, из которого изготовлен агрегат – оцинкованная сталь.
Д1251820
Д1601950
Д2002100
Д3152700
Д3503100
Д4004400
Д7106600
Д100030500
Флюгерный дефлектор Т 110
Вентиляционный дефлектор своими руками: чертежи турбодефлекторов
2570Изготовлен из металла, который устойчив к коррозийным процессам. Возможность применения на разных типах крыш. Возможность устанавливать для вентиляции как комнаты, так и целого ангара.
Устойчив к воздействию различных осадков.
Устанавливать нужно на воздуховод, который уже проложен.
Т1203380
Т1503380
Т2003500
Т3004300
Т5008300
Т68012300

Маркировка любого типа вентиляционных дефлекторов зависит от размера этого приспособления. Чем больше диаметр основы, тем выше цифра, соответственно и цена. Чтобы достичь необходимый объем вытягиваемого воздушного потока, следует устанавливать несколько дефлекторов

Как установить и сделать вентиляционный дефлектор

Чтобы процесс конструирования дефлектора не был слишком тяжелым, нужно придерживаться определенной схемы действий и рекомендаций. Первостепенно, нужно определиться со следующими моментами, которые можно отнести к этапу подготовительному:

  • обязательно пред тем, как приступать к работе, сделать все чертежи, необходимые для дальнейшего воссоздания по ним устройства. В таком чертеже нужно учитывать, какого размера сама труба дымохода, после чего можно будет определиться с высотой дефлектора и шириной диффузора;
  • еще одним моментом в подготовительном этапе будет выбор материала, из которого в дальнейшем сделается устройство на дымоход. Обычно изготавливается оно из стали, прошедшей оцинковку, однако существует и альтернативный вариант – это металл, который покрывают химическим защитным составом из полимеров. Есть и пластиковый материал, но использовать его можно лишь в тех случаях, если будет исключено контактирование этого материала с продуктами горения высокой температуры;
  • последним подготовительным этапом будет приобретение или подготовка инструментов или материалов? необходимых для конструирования и монтажа. К ним можно отнести: лист выбранного материала, толщиной до 1 мм, ножницы, разрезающие металл, дрель, устройство для пробивания заклепок, картон с маркером и молоток из дерева.

Как сделать чертеж

Выполнив рекомендации по подготовке к работам, можно приступать к выполнению чертежа. Исходить можно из готовой таблице данных, в которой будут указаны все размеры будущего вентиляционного дефлектора.

Внутренний d,мм120140200400500
Высота устройства Н, мм144168240480600
Ширина диффузора D, мм2402804008001000

В случае если в указанной таблице нет данных конкретного размера, который необходимо соорудить, то существует формула, по которой можно рассчитать индивидуальные параметры:

  • ширина диффузора (D) = 2 * внутренний диаметр.
  • высота устройства (Н) = 1,7 * внутренний диаметр.

Вентиляционный дефлектор своими руками: чертежи турбодефлекторов

Важно: при замерах быть предельно точными, чтобы в дальнейшем не возникла необходимость заново переделывать чертежи. Расчеты тоже нужно выверять, потому как это важный момент в будущей установке дефлектора и его работоспособности.


Важно: В процессе изготовления дефлектора нужно быть внимательными ко всем пропорциональным соотношениям частей устройства, чтобы не нарушить высокий уровень КПД.

Вентиляционный дефлектор своими руками: чертежи турбодефлекторов

Вентиляционный дефлектор своими руками: чертежи турбодефлекторов

Этапы конструирования

После того, как расчеты все были сделаны и проверены, можно приступать к дальнейшим этапам сборки:

  • следует произвести вырезку всех деталей в натуральную величину из картона, чтобы в последующем разница в масштабах не стала тормозить процесс конструирования;
  • следующее, что лучше всего сделать – это собрать из вырезанного картона полностью все устройство и проверить, насколько правильны расчеты и, соответственно, лекала. В случае обнаружения ошибок, исправить и вырезать заново;
  • при картонной предварительной сборке, стоит обратить внимание на совпадение форм трубы и дефлектора, оно должна присутствовать;
  • Вентиляционный дефлектор своими руками: чертежи турбодефлекторов

  • следующим этапом станет перенос лекал на листы металла для устройства на дымоход. Делать это нужно максимально точно, желательно пользоваться ярким маркером, который не будет искажать контуры деталей;

  • дальше можно приступать к вырезанию металлических частей дефлектора, для этого пригодятся ножницы по металлу;
  • вырезанные элементы все нужно загнуть по краям при помощи пассатижей и простучать деревянным молотком;
  • после того, как все части конструкции будут вырезаны, можно начинать их собирать. Первая часть – это корпус диффузора, он сворачивается в конус, который по краям скрепляется при помощи заклепок. Отверстия для них нужно просверлить заранее, поняв их расположение;
  • Вентиляционный дефлектор своими руками: чертежи турбодефлекторов

  • отверстия для будущего закрепления можно делать не только при помощи сверла, а крепить не обязательно заклепками. Можно воспользоваться сварочным аппаратом или болтами. Правда, сварка должна быть полуавтоматическая, потому как при использовании другого вида сварки, есть вероятность металл прожечь;
  • существует вариант иного крепления конуса и цилиндра между собой. Для этого нужно вырезать три или четыре металлические полоски, размером 20х6 см. После этого делаются отверстия на колпаке для того, чтобы можно было плоски с ним скрепить при помощи болтов. Сами же изготовленные части для крепления загибаются по краям, а после привинчивания к конусу, еще раз загибаются в форму буквы П.
  • скобы, которые были сделаны, будут служить креплением к диффузору, а после этого собранные части нужно присоединить к внешнему цилиндру;
  • Вентиляционный дефлектор своими руками: чертежи турбодефлекторов

  • далее нужно свернуть цилиндр, который будет в нижней части устройства;
  • после того, как оба элемента готовы, их можно скреплять теми же клепками между собой;
  • к нижней части получившегося сооружения нужно присоединить специальное крепление, которое станет соединителем между трубой и вентиляционным дефлектором;
  • соединить любым удобным способом конструкцию воедино.

Важно: на трубы, в которых присутствует множество поворотов по конструкции, ставить дефлектор нужно в обязательном порядке.

Особенности сборки дефлектора Григоровича

Если было решено собирать дефлектор Григоровича, вся конструкция дополняется обратным конусом. Получается, что один конус должен быть меньше другого на 4 сантиметра. Большим нужно делать защитный элемент. После того, как будут вырезаны эти детали, нужно приложить одну к другой и с внутренней стороны обвести на большем конусе размер меньшего.

Вентиляционный дефлектор своими руками: чертежи турбодефлекторов

Вентиляционный дефлектор своими руками: чертежи турбодефлекторов

После этого большую деталь нужно надрезать до линии обводки таким образом, чтобы на ней были 8 надсечек, которые располагаются на равном друг от друга расстоянии. Такие полосы служат вместо каких-либо креплений, стоит их загнуть.

Чтобы прикрепить к диффузору обратный конус лучше пользоваться шпильками. Изначально нужно просверлить три отверстия в обратном конусе по периметру всей окружности. В такие отверстия следует вставить по шпильке и зафиксировать гайками.

Верхняя часть диффузора, ее внешняя сторона — место, куда прикрепляются сделанные из металла петли, при помощи который конструкция обретет целостный вид.

Такое устройство по конструкции надежнее и в эксплуатации будет дольше.

Нюансы во время работ

Чтобы соорудить дефлектор правильно и быть уверенными в качестве его работы, необходимо учитывать следующие нюансы:

  1. Внутреннее давление дефлектора увеличивается в зависимости от силы потока, который идет вниз по трубе.
  2. В случае диаметра основной трубы максимально большого размера, нужно установить дополнительные растяжки из проволоки.
  3. Для установки устройства для дымохода к каналу газоходному, верхнюю часть устройства рекомендуется снимать. В этом поможет верстак. После установки монтаж производится в исходное положение.

Отдельные разновидности дефлекторов

На некотороые типы дымоходов подойдут отражатели – это одна из разновидностей дефлекторов. Такая разновидность дефлекторов устанавливается на отопительные приборы, которые работают за счет жидкого топлива.

Вентиляционный дефлектор своими руками: чертежи турбодефлекторов

К таким дефлекторам дополнительно ставят крепления, поскольку они могут подвергаться сильным ветрам.

Он в точности должен быть сконструирован с параметрами газового отопительного оборудования.

Если такой отражатель будет слишком больших габаритов, то нужную тягу он обеспечить не сможет, плюс затормозиться процесс горения. Объясняется это тем, что большие размеры дефлектора способны пропускать существенные массы воздуха, которые в состоянии потушить пламя. Последствия могут быть непредвиденные.

Дефлектор, который ставят на газовый котел, должен быть оборудован специальным устройством под названием искрогаситель. Сила тяги не всегда равномерна, она может становиться очень сильной, а может ослабевать – все зависит от скорости ветра в окружающей среде. Чтобы не быть зависимыми от таких явлений, нужно установить флюгерный дымоотражатель. Принцип монтажа его аналогичен остальным.

В дефлекторе такого типа присутствует дополнительный компонент, который похож на вентилятор. Внутри корпуса стоят лопасти, которые имеют определенный изгиб. Определенное количество лопастей соединено в нем центральным узлом, который служит осью вращения.

Вентиляционный дефлектор своими руками: чертежи турбодефлекторов

Благодаря тому, что лопасти расположены внутри корпуса, они имею защиту от потоков ветра снаружи, а за счет теплого газа или иных продуктов горения, заставляют лопасти вращаться, чем тяга значительно усиливается и остается стабильной.

Важно: пытаться соорудить флюгерный дефлектор самостоятельно нет смысла, потому как без определенного оборудования его изготовление не представляется возможным, его можно лишь приобрести в магазине.

Выбирая дефлектор флюгерного типа очень важно подойти к процессу основательно и не экономить средства. Материал, из которого может быть изготовлено устройство бывает разным, следует внимательно подходить к подбору качества материала. Флюгерный дефлектор подвержен частому воздействию осадков, снега, дождя, которые приходят с ветреными потоками. Мало того, такое устройство будет защитой для подобного рода явлений, а потому материал, из которого делается он, должен быть надежным и прочным.

Часть, которая находится в движении, должна быть всегда чистой и иметь возможность свободно двигаться. Нужно регулярно проводить ее досмотр и приводить в надлежащий вид, иначе это может привести к поломке системы.

Важной характеристикой материала для изготовления флюгера является способность выдерживать высокие температуры, при этом, не подвергаясь деформации. Многие материалы под подобным воздействием начинают менять объем. Такой нюанс стоит помнить и уточнить при покупке.

Важно: дефлекторы флюгерного типа можно применять к любым типам дымоходов от любых отопительных сооружений.

Разновидности дефлекторов и принцип их работы

Прежде чем решить, какой дефлектор делать, и стоит ли этим заниматься в принципе, можно ознакомиться с ним со всех точек зрения. Дефлекторы можно охарактеризовать следующим образом:

  • характеристика конструкции такова, что способна обеспечить защиту трубы от дождя, снега, пыли и грязи, при этом увеличивая тягу;
  • к недостаткам такого сооружения можно причислить то, что во время дуновения ветра снизу, поток будет попадать под козырек дефлектора, чем вызовет препятствие для того, чтобы воздух из трубы выходил в окружающую среду;
  • чтобы избежать какой-либо нестабильности или помех в работе этого устройства, лучше прибегнуть к конструированию дефлектора, содержащего два конуса. Это следует учитывать еще на этапе чертежных работ.

Разновидности дефлекторов, которые различают их конструкции:

  1. Григоровича.
  2. Волпер круглый.
  3. ЦАГИ.
  4. открытый Астато.
  5. звезда Шенард.
  6. Н-образного типа.

Принцип, по которому работает дефлектор, можно описать в такой системе:

  1. Верхний цилиндр является в такой конструкции препятствием для выхода воздуха. Понимающиеся потоки, ударяясь об колпак дефлектора, выталкиваются наружу. Происходит это за счет подхватывания их частью воздуха, которая поднимается следом.
  2. Сила тяги увеличивается благодаря тому, что скорость движения дыма по трубе становиться больше.
  3. Верхний цилиндр имеет определенное количество зазоров, с помощью которых оттягивается дым. Это обеспечивает стабильность отопительного прибора, потому как с такой конструкцией порывы и направление ветра не играю роли.

Заключение

Приспособление дефлектора является очень полезным и даже незаменимым, особенно тем, чье постоянное место жительства – загородный дом. Без отопления, которое работает надежно и стабильно, комфорта в доме добиться тяжело. Дефлектор, сделанный самостоятельно не только обеспечит лучшую тягу в дымоходе, но и защитит его от нежелательных воздействий. Кто не хочет прибегать к изготовлению такого устройства, может приобрести его в любом строительном магазине.


Вентиляционный дефлектор своими руками: чертежи турбодефлекторов

Содержание статьи:

Дефлекторы крепят на выходы труб естественной вентиляции над крышами небольших предприятий, общественных зданий, жилых домов.  Используя напор ветра, дефлекторы побуждают тягу в вертикальных вентканалах. Вторая важная функция дефлекторов это защита от попадания в вентиляционные шахты дождя и снега. Разработаны десятки моделей вентиляционных дефлекторов, устройство некоторых описывается ниже. Простейшие варианты дефлекторов можно сделать своими руками.

Устройство вентиляционного дефлектора

Н-образная конструкция эффективна в местах с сильными порывистыми ветрами

Н-образная конструкция эффективна в местах с сильными порывистыми ветрами

Любой вид дефлекторов вентиляции содержит стандартные элементы: 2-х стаканы, кронштейны для крышки и патрубок. Наружный стакан расширяется книзу, а нижний ровный. Цилиндры надеты друг на друга, над верхним прикреплена крышка. Вверху каждого цилиндра расположены отбои в виде колец, которые изменяют направление воздуха в вентиляционном дефлекторе любого размера.

Отбои устанавливаются таким образом, чтобы ветер на улице создавал подсос через пространства между кольцами и ускорял вывод газов из вентиляции.

Устройство дефлектора вентиляции таково, что при направлении ветра снизу, механизм срабатывает хуже: отражаясь от крышки, он направляется навстречу газам, которые выходят в верхнее отверстие. Этот недостаток в большей или меньшей степени есть у любого вида вентиляционных дефлекторов. Чтобы его устранить, крышку делают в форме 2-х конусов, скрепленных основаниями.

Когда ветер сбоку, отработанный воздух отводится одновременно и сверху, и снизу. Когда ветер направлен сверху, отток происходит снизу.

Другое устройство дефлектора вентиляции – те же стаканы, но крыша в форме зонтика. Именно крыша играет здесь важную роль в перенаправлении ветрового потока.

Принцип действия дефлектора вентиляции

ротационный дефлектор

ротационный дефлектор

Принцип действия дефлектора вытяжной вентиляции очень прост: ветер ударяется в его корпус, рассекается диффузором, в цилиндре понижается давление, а значит, усиливается тяга в вытяжной трубе. Чем большее сопротивление воздуху создает корпус дефлектора, тем лучше в вентканалах тяга. Считается, что более качественно работают дефлекторы на трубах вентиляции, установленных слегка под наклоном. Эффективность работы дефлектора зависит от высоты над уровнем крыши, размера, формы корпуса.

Дефлектор вентиляционный в зимний период на трубах обмерзают. У некоторых моделей с закрытым корпусом снаружи наледь не видна. А вот при открытой зоне протока наледь появляется с наружной части нижнего стакана и заметна сразу.

Правильно подобранный дефлектор может повысить коэффициент полезного действия вентиляции до 20%.

Чаще всего дефлекторы используются в вытяжной вентиляции естественной тяги, но иногда усиливают принудительную. Если здание располагается в районах с редкими и слабыми ветрами, главная задача устройства предотвратить снижение или «опрокидывание» тяги.

Виды дефлекторов

дефлектор ДС

дефлектор ДС

Подбирая вентиляционный дефлектор, можно растеряться от разнообразия.

Наиболее распространенные сегодня виды дефлекторов вентиляции:

  • ЦАГИ;
  • Григоровича;
  • в форме звезды «Шенард»;
  • ASTATO открытый;
  • шарообразный «Волпер»;
  • Н-образный.

Пластиковые вентиляционные дефлекторы используются редко, так как они недолговечны и хрупки. Разрешается установка пластиковых дефлекторов на вентиляцию подвалов, цокольных этажей. Широко используются пластиковые дефлекторы только как автомобильные аксессуары.

Некоторые потребители ошибочно называют распределяющие устройства  для вентиляции натяжных потолков дефлекторами. Вентиляционные дефлекторы устанавливаются только на концы вытяжных каналов. Вентиляция вытяжных потолков обеспечивается диффузорами и анемостатами, через которые воздух равномерно и в нужных количествах проникает в помещение.

Дефлектор ASTATO

Модель вращающегося вентиляционного дефлектора, которая использует и механическую, и ветровую тягу. При достаточной силе ветра двигатель выключается и ASTATO работает по принципу дефлектора вытяжной вентиляции. В штиль запускается электродвигатель, никак не влияющий на аэродинамику в системе вентиляции, но обеспечивающий достаточное разрежение (не более 35 Па).

Электродвигатель очень экономичен, включается он по сигналу датчика, измеряющего давление на выходе вентканала. В принципе большую часть года дефлектор вентиляции работает на ветровой тяге. В устройство дефлектора вентиляции ASTATO входят датчик давления и реле времени, которые автоматически запускают и выключают двигатель. При желании это можно делать вручную.

Статический дефлектор с эжектирующим вентилятором

Статический дефлектор с эжектирующим осевым вентилятором

Статический дефлектор с эжектирующим осевым вентилятором

Частично вращающийся дефлектор вентиляции – это новинка, которая очень успешно работает уже несколько лет. На выходы вентканалов устанавливаются дефлекторы ДС, чуть ниже располагаются низконапорные вентиляторы с пониженной шумоотдачей. Вентиляторы запускаются датчиком давления. Стакан выполнен из оцинкованной стали с термоизоляцией. К нему подведены воздуховоды с шумоизоляцией, дренаж. Вся конструкция прикрывается снизу навесным потолком.

Дефлектор-флюгер

Устройство относится к категории активных вентиляционных дефлекторов. Его вращает сила движущихся потоков воздуха. Вращаются корпус с крышками за счет подшипникового модуля. Во время движения между козырьками, ветер формирует зону пониженного давления. Преимущество этого вида вентиляционного дефлектора в возможности «подстроиться» под любое направление ветра и хорошей защите дымохода от ветра. Недостаток вращающегося дефлектора вентиляции в необходимости смазывать подшипники и следить за их состоянием. В сильные морозы флюгер обмерзает и плохо выполняет свою функцию.

Ротационная турбина

В тихую погоду турбодефлектор для вентиляции в виде турбины совершенно бесполезен. Потому ротационные турбины не так широко распространены, несмотря на привлекательный вид. Устанавливают их лишь в местностях со стабильным ветром. Еще одно ограничение – такой турбодефлектор нельзя использовать для дымоходов печей на твердом горючем, так как он может деформироваться.

Вентиляционный дефлектор своими руками

дефлектор Григоровича, сделанный самостоятельно

дефлектор Григоровича, сделанный самостоятельно

Чаще всего своими руками для вентиляции изготавливают дефлектор Григоровича. Устройство достаточно просто, а работа этого вида дефлектора вентиляции бесперебойна.

Чтобы изготовить своими руками дефлектора вентиляции Григоровича понадобятся:

  • оцинкованная или листовая нержавейка;
  • заклепки, гайки, болты, хомут;
  • электродрель;
  • ножницы по металлу;
  • чертилка;
  • линейка;
  • карандаш;
  • циркуль;
  • несколько листов картона;
  • ножницы по бумаге.

Шаг 1. Расчет параметров дефлектора

размеры устройства легко подобрать в таблице

размеры устройства легко подобрать в таблице

На этом этапе нужно вычислить размеры вентиляционного дефлектора и начертить схему. Все первичные  расчеты основываются на диаметре вентиляционного канала.

Н=1,7 х D,

где Н – высота дефлектора, D – диаметр дымохода.

Z=1,8 x D,

где Z – ширина колпака,

d=1,3 x D,

d – ширина диффузора.

На картоне создаем схему элементов дефлектора вентиляции, своими руками и вырезаем.

Если у вас нет опыта изготовления дефлекторов, рекомендуем потренироваться на картонном макете.

Шаг 2. Изготовление дефлектора

Обводим чертилкой на листе металла лекала и с помощью ножниц получаем части будущего устройства. Детали соединяем между собой маленькими болтами, заклепками или сваркой. Для установки колпака вырезаем кронштейны в форме изогнутых полос. Закрепляем их снаружи диффузора, обратный конус крепим на зонт. Все комплектующие готовы, теперь прямо на дымоходе собирается весь диффузор.

Шаг 3. Монтаж дефлектора

На трубу дымохода устанавливаем нижний стакан и крепим болтами. Поверх надеваем диффузор (верхний стакан), зажимаем хомутом, прилаживаем к кронштейнам колпак. Заканчивается работа по созданию дефлектора вентиляции своими руками установкой обратного конуса, который поможет устройству функционировать даже при нежелательном направлении ветра.

Выбор дефлектора вентиляции

дефлектор ASTATO

дефлектор ASTATO

Любой хозяин хочет подобрать для вентиляции дефлектор как можно более эффективный.

Лучшими моделями дефлекторов вытяжной вентиляции считаются:

  • тарельчатый ЦАГИ;
  • модель ДС;
  • ASTATO.

Работа дефлектора при расчетах определяется двумя параметрами:

  • коэффициент разряжения;
  • коэффициент местных потерь.

Коэффициенты зависят только от модели, а не от размеров вентиляционного дефлектора.

Например, для ДС коэффициент местных потерь составляет 1,4.

На коэффициент разряжения влияет скорость ветра.

Расчет дефлектора для вентиляции типа ДС.

Скорость ветра в км\ч0,0050,0070,01
Ветровое разрежение дополнительное, Па1121,644,1

Разработан способ подбора дефлектора вентиляции по полному ветровому разрежению.

Хотя последние десятилетия дефлекторы вентиляции были незаслуженно забыты и повсеместно заменялись зонтиками, сегодня они возвращаются. Это действительно недорогой и эффективный способ улучшить работу естественной вентиляции жилых и общественных зданий.

Ролик о дефлекторе-искрогасителе для вентиляции и как его подобрать:

принцип работы, как сделать своими руками, отзывы владельцев

Зная принцип работы турбодефлектора, вполне возможно сделать подобное устройство своими руками, потратив на сборку и установку один рабочий день. Простейшая схема и небольшой вес позволяют установить аппарат практически на любой дымовой трубе кольцевого сечения. Конструкция турбодефлектора выглядит довольно привлекательно, поэтому хозяева часто устанавливают его на дымоходе даже из эстетических соображений, вместо старого грибка-козырька.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

Что такое турбодефлектор

Очень симпатичное устройство, напоминающее по форме и размерам средневековый восточный головной убор – тюрбан. По сути, это насадка на верхний срез вентиляционной трубы:

  • Корпус вентиляционного турбодефлектора представляет набор спиральных полосок из металла, собранных и закрепленных на плоской стальной «макушке» — площадке;
  • Конструкция позволяет тыквообразному корпусу вращаться с небольшой скоростью вокруг вертикальной оси.

Скорость вращения блестящего корпуса невелика, всего 3-5 об/с, поэтому правильно установленный турбодефлектор при небольшом ветерке не создает какого-либо дискомфорта, не издает шумов и скрипов.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

К сведению! По отзывам владельцев, установка турбодефлектора на дымоход является лучшим способом отпугнуть назойливых птиц от теплой дымовой трубы.

В этом качестве ему нет равных. Движущаяся блестящая поверхность лопастей турбодефлектора оказывается намного эффективнее обычных флюгеров и стационарных грибков над вентиляционной трубой.

Для чего нужен турбодефлектор

Первое, что приходит на ум при поверхностном знакомстве с прибором, это вопрос, зачем потребовалось делать столь сложную конструкцию насадки на дымовую трубу. Ведь при правильном планировании дымохода или вентиляции ее производительности должно хватать с избытком.

Турбодефлектор – это устройство, способное увеличить тягу в трубе без использования любых дополнительных источников энергии. В необычной конструкции насадки нет электродвигателя, как в привычных приточно-вытяжных схемах вентиляции.

Турбодефлектор для дымохода и вентиляцииТурбодефлектор для дымохода и вентиляции

Понятно, что механический турбодефлектор уступает в производительности по воздуху системам на основе электровентиляторов, но чаще насадки на трубу и не рассчитаны на соперничество с мощными электродвигателями.

Насадка используется для вентиляционных каналов или дымоходов:

  • В зданиях технического назначения с высоким уровнем загазованности или повышенной влажности. Можно установить вентиляционную трубу с турбодефлектором, и это поможет избавиться от подвальной сырости;
  • В комнатах и жилых помещениях, простаивающих большую часть времени в закрытом виде, без постоянно действующего отопления. Обычно это снижает эффективность работы стационарной приточно-вытяжной вентиляции, поэтому для таких построек традиционно ставят невысокие вытяжные оцинкованные каналы с насадкой;
  • Зданий иди частных домов, зажатых соседскими постройками, с высоким рельефом местности или насаждениями деревьев, меняющих профиль и направление ветровых потоков над крышей.

Насадка турбодефлектора для трубы оказалась очень кстати для дачи или загородного домика, в которых нет электроэнергии, помещение протапливается раз в неделю при очередном посещении на выходных.

Турбодефлектор для дымохода и вентиляцииТурбодефлектор для дымохода и вентиляции

К сведению! Характеристики турбодефлектора подобраны таким образом, чтобы создавать дополнительную тягу к имеющемуся разрежению в основной трубе дымохода, не более того. Заменить стандартный вентканал с трубой это устройство не сможет.

Стоит ли турбодефлектор потраченных средств

Зачастую, стремясь избежать необоснованных потерь тепла в отопительных сезон, хозяева строят вентиляцию в доме с минимальным запасом по производительности. Зимой пропускной способности еще хватает, но летом приток свежего воздуха жизненно необходим для комфортного пребывания. В этой ситуации установка турбодефлектора на трубе оказывается более дешевым и практичным решением, чем переделывать трубу дымохода или вентиляционный ствол в доме.

Еще одна проблема, с которой приходится сталкиваться большинству огородников и дачников, связана с хранением урожая в самодельных погребах. Регулировать влажность внутри земляного хранилища с помощью вентиляционной трубы непросто, поэтому ситуацию можно существенно улучшить установкой турбодефлектора на вытяжку.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

Аналогичным способом можно избавиться от конденсата и избыточной влажности на чердаке, в помещении застекленного балкона или в гараже. Изначально идея использования вращающейся турбины была направлена на увеличение продуктивности удаления влаги и осушение подкровельного пространства. Годы спустя оказалось, что такое важное преимущество, как вентиляция турбодефлектором без электричества, позволяет решить массу проблем, в том числе в старых зданиях с забитыми и осыпавшимися воздушными шахтами.

Разумеется, размеры и вес турбодефлектора ограничены большой парусностью конструкции, поэтому, несмотря на привлекательную идею, полностью обеспечить вентиляцию помещения без использования труб, только используя лопастную систему, практически невозможно, да и эффективность такого решения была бы невелика и полностью зависела бы от силы ветра на улице.

Как работает турбодефлектор

Если требуется сделать устройство, предназначенное для работы на крыше, и одновременно полностью независимое от электроэнергии, то лучше всего попытаться использовать энергию ветра. Появившиеся на рынке китайские модели с солнечными панелями, фонарями освещения и дефлекторами тяги вентиляционной трубы оказались очень недешевыми и ненадежными. Да и сами разработчики признают, что небольшая лопастная ветроустановка более выгодна во всех отношениях.

Конструкция турбодефлектора

Поэтому в устройстве турбодефлектора используется энергия ветра, для усиления тяги в вентиляционной системе или в дымоходе достаточно ветра в 2 м/с. Максимальная скорость воздушного потока обычно ограничена 20 м/с.

Конструкция дефлекторной насадки для трубы состоит из трех частей:

  • Корпус – турбина, изготовленный из двух десятков тонких металлических лопастей с криволинейной поверхностью;
    Турбодефлектор для дымохода и вентиляцииТурбодефлектор для дымохода и вентиляции
  • Вал с подшипниковой опорой, соединенный с корпусом;
  • Монтажное кольцо, устанавливаемое на вентиляционную трубу. В центре кольца находится опорная втулка для удержания вала в вертикальном положении.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

Ранее турбодефлектор продавался с расчетом на установку на круглых оцинкованных трубах, используемых в обустройстве современных вентканалов. Сегодня можно купить несколько вариантов переходников и монтажных колец, обеспечивающих надежное удержание устройства на асбестоцементной трубе или кирпичной кромке вентиляционной шахты.

Турбодефлектор для дымохода и вентиляцииТурбодефлектор для дымохода и вентиляции

Как работает насадка на трубу с воздушной турбиной

Принцип работы турбодефлектора основывается на эффекте несимметричного обтекания воздушным потоком куполообразного корпуса устройства. Независимо от направления и силы ветра, воздушный поток, двигаясь перпендикулярно оси вращения, обтекает левую половину с меньшей скоростью, чем правую. При взаимодействии с открытыми кромками лопастей поток воздуха затормаживается и одновременно придает вращение корпусу.

Турбодефлектор для дымохода и вентиляцииТурбодефлектор для дымохода и вентиляции

В правой половине колеса турбодефлектора лопасти обращены в противоположном направлении, поэтому набегающий воздушный поток обтекает поверхность без сопротивления и потерь скорости движения. В результате эффекта Бернулли и центробежной силы дымовые газы или загрязненный воздух выбрасывается за пределы корпуса со скоростью всего на 30% медленнее, чем у ветра. Правда, выброшенные из турбодефлектора газы рассеиваются в окружающем пространстве неравномерно.

Производительность турбодефлектора

Существует достаточно большое количество оценок эффективности и производительности турбированного дефлектора, от рекламных заявлений об увеличении тяги трубы в 4-6 раз,  до минималистичных оценок в 20-30%.

В реальности увеличение тяги с помощью турбодефлектора в идеальных условиях и при среднем ветре составляет 150-250%.

Турбодефлектор для дымохода и вентиляцииТурбодефлектор для дымохода и вентиляции

Как видно из графика, теоретическая производительность устройства растет практически линейно с увеличением скорости ветра над трубой. На практике такой рост возможен только в случае, если удалось поставить турбодефлектор в наиболее удачное место на крыше.

Как рассчитать производительность турбодефлектора

Обычно турбодефлектор просто ставят на вывод вентиляционной или дымовой трубы безо всяких дополнительных анализов потока, а для расчета производительности турбодефлектора используют базовое значение. Эта величина указывается производителем в маркировке турбомашины, например, наиболее популярная модель ТД 400 по паспорту имеет производительность 400 м3/ч при базовой скорости ветра 2 м/с.

Для расчета требуемого количества штук турбодефлекторов достаточно взять требуемую кратность воздухообмена в помещении и умножить коэффициент на объем комнаты. Далее полученную величину в кубометрах воздуха делят на базовую производительность турбонасадки, получают число устройств.

Размеры турбодефлектора

Популярность турбированной насадки достаточно велика, ее широко используют для частных домовладений, многоквартирных домов и даже в конструкциях промышленных объектов. Наименьший диаметр вентиляционной трубы составляет 100 мм, наибольший размер вентшахты – 1000 мм.

Турбодефлектор для дымохода и вентиляцииТурбодефлектор для дымохода и вентиляции

Кроме моделей с классическим круглым посадочным кольцом, также выпускаются турбодефлекторы с переходными коробчатыми основаниями. Такие насадки можно устанавливать на вентиляционные короба на высотных домах, сложенные из кирпича и блоков.

К сведению! Считается, что турбодефлектор сохраняет рабочие характеристики, если площадь посадочного кольца отличается от квадратуры сечения трубы или шахты не более чем на 15%.

На практике, выбирая подходящий вариант турбонасадки, обычно отдают предпочтение моделям с большей производительностью, эффективность насадки получается выше, хотя увеличивает нагрузку на трубу.

Как сделать турбодефлектор своими руками

Существует два варианта самодельной турбированной насадки, которые можно построить своими руками, эффективность работы которых будет лишь немногим уступать изделиям промышленного изготовления.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

В простейшем случае корпус турбонасадки для вентиляции можно изготовить из стальной емкости цилиндрической формы.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

Чтобы изготовить лопасти, достаточно сделать вертикальные надрезы и отогнуть кромки наружу. Корпус устанавливается на оси вращения безо всяких подшипников, монтажное кольцо вырезают из куска металлического дымохода и крепят на вентиляции обычным хомутом. Внешний вид самодельного турбодефлектора уступает моделям, изготовленным промышленным образом, поэтому подобные изделия используют преимущественно для вентиляционных труб погребов и хозяйственных построек.

Для второго варианта потребуется сделать чертеж или воспользоваться размерами из фото, приведенного ниже.

В первую очередь необходимо сделать крепление, для этого лучше всего подойдет полоса толщиной не менее 3 мм.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

Диаметр кольца можно взять со схемы, но лучше предварительно измерить трубу по кромке на срезе.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

Вторым важным элементом является вал и втулка.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

Марка стали и диаметр не имеет особого значения, главное, чтобы детали были из одного материала.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

Чертежи лопастей турбодефлектора

Наиболее сложным элементом турбированной насадки является лопасть или рабочие лопатки.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

Так как корпус турбодефлектора образован согнутыми профилированными элементами, то главным условием качественной насадки будет точность геометрии каждой лопатки.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

В качестве примера можно использовать схему на фото.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

Чтобы согнуть заготовку, необходимо отступить от края 20 и 60 мм и нанести линию изгиба. Далее от передней кромки отступаем 12 мм и отмечаем точки под сверловку трех отверстий.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

Остается лишь согнуть и приклепать лопатки к верхней крышке турбонасадки.

Установка турбодефлектора

Крепление на трубе не отличается особой сложностью или трудоемкостью. Для монтажа дефлектора потребуется лишь выровнять корпус насадки относительно оси вентиляционной трубы.

Турбодефлектор для дымохода и вентиляцииТурбодефлектор для дымохода и вентиляции

Если диаметр монтажного кольца оказался чуть больше сечения трубы, то проблему решают подмоткой прокладочного материала, можно использовать жесть или тонкий оцинкованный металл. Резиновые прокладки ставить нельзя, в этом случае турбодефлектор и труба сгниют за несколько месяцев.

После выравнивания корпус фиксируют на срезе трубы четырьмя саморезами.

Эксплуатация турбодефлектора

Конструкция турбонасадки получается достаточно неприхотливой и надежной. Если вращающийся колпак установлен на трубе по всем правилам, то турбосистема может прослужить без обслуживания несколько лет кряду.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

Специалисты рекомендуют после монтажа турбодефлектора и каждые два года снимать колпак, проверять и смазывать подшипник. Для быстроходных малоразмерных турбонасадок можно использовать моторное масло, остальные модели смазываются Литолом или любой другой качественной консистентной смазкой.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

Наиболее неприятный казус, который случается с турбодефлектором, связан с обмерзанием конденсирующейся влаги по кромке трубы. Конструкция от этого не пострадает, но эффективность турбонасадки уменьшается до нуля.

Отзывы владельцев о турбодефлекторе для вентиляции

Сергей Александрович Заславский, 33 года, г. Новороссийск

Идею установить турбодефлектор на трубу вентиляции гаража и погреба подсказал сосед. Сам установил турбонасадку за полчаса, даже не проверил качество смазки подшипника. Как специально, через полчаса налетел шквал с дождем. Турбодефлектор ревел, как турбина, но в гараже ни капли воды. Работа насадки понравилась, обязательно сделаю для чердака и на трубу котельной.

Виктор Анатольевич Спесивцев, 68 лет, г. Омск

Поначалу даже не верил в возможности вращающейся насадки, выглядит красивой игрушкой, не более. Подарил сын, пришлось ставить. У меня к дому пристроен навес, так под ним в полдень адская духота. Поставил на крыше для испытания, результат понравился. Купил четыре штуки и поставил на крышу дома. Соседи посмеялись, но в этом году у двоих видел, тоже стоят, значит, оценили правильно. Единственный недостаток – высокая цена.

Владимир Барлевич, 45 лет, г. Москва

Не советую ставить, у меня на даче стоял турбодефлектор, никакого эффекта. Переставил на трубу в пристройке, поближе к дороге, через неделю украли. Сосед говорит, что неправильно поставил, безделушку бы не взяли, а раз украли, значит, вещь стоящая.

Заключение

Принцип работы турбодефлектора напоминает схему действия ветроколеса, поэтому, помимо усиления тяги и защиты среза трубы от влаги и птиц, насадка может издавать шум и вибрации, особенно при сильном ветре или в штормовую погоду с дождем. Кроме того, следует помнить, что нельзя ставить вентиляционные модели на дымоходы котлов и отопителей. Для этих целей используют насадки на трубу из коррозионностойкой стали.

Турбодефлектор своими руками: чертёж и этапы работы

Для обеспечения хорошей тяги в дымоходе необходимо установить конструкцию, которая способна усилить скорость вывода продуктов сгорания из дымового канала. Поэтому, если вы являетесь обладателем дома или пристройки с печным отоплением или же вентиляционной шахтой, то вам необходим турбодефлектор. С его помощью можно не только увеличить тягу, но и обеспечить защиту дымохода от проникновения угарного газа, мусора или осадков, а также предотвратить возникновение эффекта обратной тяги. Стоимость подобного устройства достаточно большая. Однако можно сэкономить, сделав турбодефлектор своими руками, используя подручные материалы и инструменты.

Далее мы расскажем, как сделать дефлектор самостоятельно, и как установить ротационные турбины на дымоход.

Виды дефлекторов

Существует несколько разновидностей дефлекторов. Отличаются они друг от друга по форме и количеству деталей. При этом материалы, которые используются для их создания, вы можете выбрать на свой вкус. Это может быть:

  1. Медь
  2. Оцинкованная сталь
  3. Нержавеющая сталь

Их форма может быть самой разнообразной: от цилиндрической до круглой. Верхняя часть конструкции дефлектора может иметь зонтик в виде конуса или двускатную крышу. Также устройство может оснащаться разными декоративными элементами, например, флюгером.

Разберем подробнее несколько разновидностей:

  • Дефлектор ЦАГИ

Конструкция, детали которой соединены фланцевым или иным способом. Производится такое устройство из нержавеющей стали, реже — из оцинкованной. Его особенностью является цилиндрическая форма.

  • Круглый волпер

По своей форме напоминает дефлектор ЦАГИ, однако основным его отличием является верхняя часть. Такое устройство чаще всего устанавливают на дымоходах в небольших пристройках, например, в банях.

  • Дефлектор Григоровича

Если объект расположен в районе с низким ветром, то такое устройство будет обеспечивать отличную тягу в течение многих лет. Специалисты называют его модифицированным вариантом дефлектора ЦАГИ.

  • Тарельчатый Astato

Данная разновидность устройства отличается своей простотой и эффективностью. Такой дефлектор открытого типа производится из оцинкованной или нержавеющей стали, что позволяет улучшить эффективность тяги при любом направлении ветра.

  • Дефлектор Н-образной формы

Его конструкция отличается особой надежностью, так как дефлектор производится из нержавеющей стали, а все детали соединяются фланцевым методом. Устанавливать его можно на участках с любым направлением ветра.

  • Флюгер-дефлектор

Данный вариант устройства является самым популярным и распространённым. Он имеет вращающийся корпус, на котором закреплен небольшой флюгер. Производится конструкция из нержавеющей стали.

  • Вращающийся дефлектор

Такое устройство позволяет обеспечить максимальную защиту канала от засорения мусором и попадания осадков. Вращение производится только в одном направлении. Стоит отметить, что необходимо следить за его состоянием, так как при обледенении, а также в штиль, дефлектор работать не будет. Поэтому многие устанавливают его на газовые котлы. Также он используется в качестве ротационной турбины, которая необходима для вентиляции жилых и офисных посещений.

Кроме того, существует дефлектор Ханжонкова. Однако в настоящее время его не используют, так как на рынке можно найти более модифицированные модели устройств.

Принцип работы

Классический дефлектор состоит из нескольких деталей:

  1. цилиндр
  2. диффузор
  3. зонт, который защищает дымоход от проникновения мусора и осадков
  4. кольцевые отбои, которые монтируются в нижней части устройства и вокруг него

Устройство устанавливается на дымовой трубе, что позволяет ему создать препятствие воздушному потоку. Таким образом, ветер разбивается на огромное количество мелких воздушных потоков, которые имеют очень низкую интенсивность. Это необходимо для того, чтобы ветряной поток захватил дым, который выходит из дымового канала, что позволяет увеличить тягу. Кроме этого, дефлектор не позволяет ударному газу, выходящему из трубы, попасть обратно.

Как отмечают специалисты, при неправильном расположении дымохода на объекте дефлектор не может работать в полную мощность, поэтому перед установкой обязательно проверьте правильность монтажа канала.

Также, дефлектор может служить вентиляционной турбиной, которая устанавливается в системах с естественной вентиляцией. Далее мы подробно расскажем, как сделать вентиляционный дефлектор своими руками.

Турбодефлектор своими руками

Если вы хотите сэкономить свои средства и изготовить турбо дефлектор самостоятельно, то для начала работы необходимо подготовить все необходимые материалы, инструменты и чертежи всех деталей.

Необходимые инструменты

  • Лист стали. Он может быть нержавеющим или оцинкованным. Толщина должна составлять от 0, 5 до 1 мм.
  • Ножницы для резки по металлу.
  • Заклепочник.
  • Дрель и сверла по металлу.
  • Несколько листов картона.

Подготовка чертежа

Перед тем, как начать изготовление деталей, необходимо выполнить подробный чертеж будущего дефлектора. Если вы хотите сделать устройство быстро, мы рекомендуем воспользоваться готовыми чертежами из Интернета. При этом обязательно проверьте, чтобы все параметры совпадали с необходимыми и подходили вашему конкретному случаю.

Если же вы хотите сделать чертёж дефлектора самостоятельно, то можете воспользоваться нашими советами и рекомендациями, которые помогут вам сделать это максимально правильно.

В первую очередь необходимо рассчитать характеристики изделия. Для этого вы можете использовать следующую таблицу, отражающую рекомендованные соотношения между основными параметрами турбодефлектора:

Посадочный диаметрШиринаВысотаВысота основания
16027026070
20029029070
250350345110
300400365110
315400365110
355450385110
400495465140
500615635225
630790700250

Основой чертежа является внутренний диаметр дымохода. После получения его размера, нужно выбрать высоту дефлектора, а также ширину диффузора.

Если ваши размеры не совпадают с теми, которые указаны в таблице, то вы можете рассчитать их самостоятельно в соответствии с пропорциями:

  • Высота дефлектора должна быть от 1, 6 до 1, 7 внутреннего диаметра вашего дымохода.
  • Ширина диффузора должна составлять от 1, 2 до 1, 3 внутреннего диаметра.
  • Ширина дефлектора должна достигать от 1, 7 да 10 внутреннего диаметра канала.

После этого необходимо выполните на ватмане детальный чертеж будущего дефлектора в соответствии с теми характеристиками, которые вы рассчитали. Чертёж можно сделать вручную при помощи карандаша или в программах Adobe Photoshop или Adobe Illustrator. Размеры всех деталей должны быть в натуральную величину.

Если вы не можете самостоятельно подготовить чертеж, обратитесь к специалистам, которые сделают все замеры и в короткие сроки подготовят необходимый чертеж.

Пример чертежа, который должен получиться:

Инструкция

После того, как вы сделали подробный чертеж, необходимо вырезать каждую деталь из бумаги.

Как только будут готовы все бумажные заготовки, их нужно закрепить на листе нержавеющей или оцинкованной стали. Обведите маркером каждую заготовку. Также для этого можно использовать специальный мел по металлическим покрытиям.

При помощи ножниц для резки по металлу вырезается каждая деталь. Стоит отметить, что на срезах края необходимо подогнуть примерно на 5 мм. Для этого воспользуйтесь пассатижами. После этого при помощи молотка отбейте места загибов. Это необходимо для того, чтобы края будущих деталей стали в два раза тоньше.

Заготовку будущего диффузора сверните в цилиндр. Далее просверлите отверстия для закрепления деталей при помощи болтов или заклепок. Некоторые рекомендуют воспользоваться сваркой-полуавтомат, которая не позволит насквозь прожечь металлические листы.

Сделайте то же самое с внешним цилиндром, а заготовку для колпака сверните конусовидной формы и соедините концы при помощи заклепочника.

Далее необходимо из остатков листов стали вырезать 3-4 линии, ширина которых составляет около 6 см, а длина — 20 см. Подогните их с обеих сторон с отступом в 6 см. Просверлите несколько отверстий под болты на расстоянии от края в 5 см. Закрепите их на колпаке. После этого воспользуйтесь заклепками и соедините их сначала с внешним цилиндром, а после – с колпаком.

Установка

Как только ваш диффузор полностью готов, его необходимо установить на дымоход. Это можно сделать двумя методами:

  • Монтаж на сам дымоход.
  • Монтаж на трубу, которая после надевается на дымоходный канал.

Пользователи в интернете отмечают, что второй метод установки турбодефлектора является безопаснее по причине того, что все самые сложные процедуры можно выполнить заранее, а готовую конструкцию быстро установить на крышу.

Поэтому мы расскажем, как выполнить установку именно этим способом:

  1. В первую очередь необходимо подготовить саму трубу. Ее диаметр должен быть несколько больше диаметра дымохода. На одном ее конце нужно отступить примерно 15 см и отметить места для сверления. То же самое нужно сделать на нижней части дефлектора.
  2. После этого просверлите отверстия в обеих деталях и проверьте, совпадают ли они.
  3. Зафиксируйте трубу и дефлектор при помощи болтов.
  4. Далее готовую конструкцию можете надеть на дымоход и прочно закрепить хомутом, чтобы не оставалось зазоров.

Если вы хотите обеспечить дополнительную защиту, можете обработать соединения герметиком, обладающим стойкостью к высоким температурам.

Изготовление дефлектора Григоровича своими руками

Материалы

Для изготовления дефлектора Григоровича необходимо подготовить следующие материалы:

  • Лист оцинкованной или нержавеющей стали, толщина которого должна достигать до 1 мм.
  • Металлические заклепки или болты.
  • Бумага или плотный картон для создания чертежа будущего изделия.
  • Ножницы для резки по металлу.
  • Дрель и сверла по металлу.
  • Заклепочник.

Этапы создания

Сначала необходимо подготовить чертеж на листе ватмана. Как и в предыдущем варианте, за основу берется внутренний диаметр дымохода. Далее необходимо рассчитать следующие параметры в соотношениях:

  • Высота конструкции должна составлять примерно от 1, 7 диаметра.
  • Ширина защитного Санта должна быть в 2 раза больше внутреннего диаметра дымоходного канала.
  • Ширина диффузора должна быть примерно 1, 3 диаметра.

После этого вам необходимо подготовить чертеж, который должен выглядеть примерно так:

Далее необходимо вырезать каждую деталь из бумаги. Предварительно закрепив их на стальном листе, обведите заготовки и вырежьте детали при помощи ножниц для резки по металлу.

С каждого края загибайте примерно 5 мм для закрепления деталей. Отбейте молотком каждый загиб, уменьшив его толщину примерно в 2 раза. Просверлите в них 2-3 отверстия и соедините детали между собой так, чтобы диффузор имел форму цилиндра, а защитный зонт — конуса.

Как и в предыдущей инструкции, сделайте несколько полос и с их помощью соедините колпак и сам диффузор.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
