Строительство любого объекта начинается с возведения фундамента.

Прочность и надежность основания служат гарантией долговременной службы всей постройки, поэтому на фундаменте не принято экономить.

Затраты на его обустройство обычно составляют около трети всех строительных расходов, что считается вполне оправданным.

Тем не менее, исследования в области альтернативных способов строительства показали ряд интересных вариантов замены дорогих материалоемких оснований на более дешевые, простые, но не менее эффективные и надежные виды фундаментов.

Рассмотрим один из них. Как сделать свайно-винтовой фундамент своими руками: пошаговая инструкция далее в статье.

Общая информация

Фото 2

Свайные фундаменты известны достаточно давно, доказав свою надежность на практике. Тем не менее, винтовые сваи в качестве основания — относительно недавний способ, который долгое время применялся в военном строительстве, хоть сам принцип устройства свайного фундамента из винтовых свай достаточно прост.

Сутью его является принцип завинчивания в грунт металлических свай с наконечником в виде спиральной резьбы, делающим их похожими на большой шуруп. Такой способ позволяет экономить на строительной технике: не требуется забивание при помощи копра или бурение скважин. При этом нет необходимости в дорогостоящих земляных работах: опоры можно завинчивать прямо в грунт без планировки участка, на уклонах, во впадинах или иных складках рельефа.

К сведению: Есть возможность вовсе обойтись без техники, завинтить сваи вручную, в непосредственной близости от уже имеющихся строений без какого-либо вреда для них.

Винтовые сваи

Фото 3
Винтовые сваи делятся на несколько видов, адаптированных к разным типам грунта и рассчитанных на определенную нагрузку.

Свая состоит из металлической цельной (бесшовной) трубы, один конец которой заострен и оборудован приваренными лопастями, а другой конец снабжен оголовком — усиленным участком, выполняющим функцию контакта с инструментом при завинчивании или опорной точкой установленной сваи.

Справка: в последнее время в продаже появились изделия на базе сварной трубы, что, по утверждению изготовителей, не влияет на несущую способность и не создает проблем при установке, хотя изначально производство винтовых свай для фундаментов из сварных труб признавалось недопустимым.

Существует несколько типоразмеров из трубы различного диаметра от 57 мм до 325 мм, рассчитанных на разную нагрузку. Устройство свайно-винтового фундамента предусматривает применение одно-, двух- и трехлопастных типов свай, предназначенных для разных типов почвы.

Наличие дополнительных лопастей повышает устойчивость, делает возможным более высокие нагрузки. Ширина лопасти имеет прямую зависимость от типа грунта — чем мягче почва, тем шире лопасть. Виток составляет 1,25 оборота. При этом есть многовитковые конструкции типа «шуруп», наконечник которых конусообразно заострен и снабжен многовитковой спиралью с малым диаметром. Используются на плотных глинистых грунтах.

Фото 4
Наконечник может быть как сварным, так и литым. Разница между ними в том, что сварной шов — фактор риска, сильнее прочих участков подвержен коррозии. Литой наконечник при монтаже вставляется в полую трубу и закрепляется сваркой, поэтому риск коррозии минимален, а сварной наконечник полностью состоит из приваренных лопастей, подвергаясь коррозийным процессам в гораздо большей степени.

Коррозия — самый опасный враг металлических конструкций. Особенно важна защита от нее там, где нет возможности замены или наблюдения за состоянием стальных деталей. Металлическая поверхность имеет сплошное антикоррозийное покрытие, исключающее опасность выхода из строя. Самыми надежными являются оцинкованные сваи с литым наконечником, расчетный срок службы которых — до 200 лет.

Применение

Применение винтовых свай показало высокую эффективность на проблемных грунтах:

  • заболоченные районы, участки с высоким уровнем почвенных вод;
  • районы вечной мерзлоты;
  • участки, расположенные на пучинистых грунтах с высоким уровнем сезонных подвижек почвы.

Использование сваи может быть неоднократным — в некоторых случаях опоры могут быть извлечены из грунта и использованы вновь. Для строительства крупных зданий такой способ считается непригодным, но для малоэтажного строительства в условиях ограниченности времени признан одним из наиболее эффективных.

Существенным недостатком винтовых свай, как и всех свайных фундаментов, является невозможность обустройства подвала, но на проблемных грунтах это маловероятно и при использовании других вариантов основания.

Кроме того, применение опор ограничено на скалистых грунтах из-за проблем с завинчиванием. В отдельных случаях установка может быть произведена в лидирующую скважину, но в целом такой вариант признан излишне трудоемким и довольно редко используется.

Устройство

Фото 5

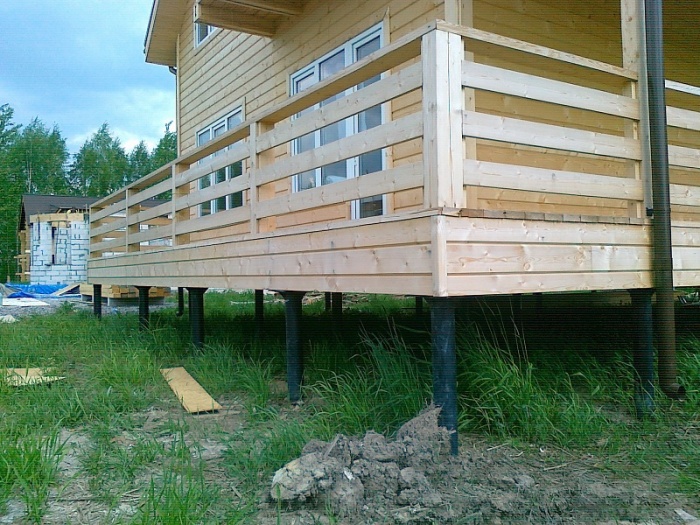

Фундамент на винтовых сваях состоит из определенного количества установленных по определенной схеме опор.

Это так называемое свайное поле, повторяющее своими очертаниями план будущей постройки.

Итак, винтовой фундамент: монтаж свай предусматривает завинчивание опор на глубину ниже промерзания почвы, минимальной глубиной погружения в основной грунт считается 600-800 мм, то есть при длине сваи в 2,5 м минимальная глубина погружения должна быть 1,5 м.

Более точно установить глубину погружения сваи можно на основании геологических показателей участка и глубины промерзания почвы.

Важно! После установки полости труб должны быть заполнены бетоном для повышения несущей способности, особенно при большом диаметре трубы.

Верхушки подрезаются (или наращиваются, по необходимости) на одинаковую высоту и обвязываются швеллером, который послужит основанием для ростверка — опоры для несущих стен. Свайное поле с установленными сваями может послужить основой для ленточного или плитного фундамента в случае комбинированного типа основания.

Изготовление опор

Фото 6

Для снижения затрат зачастую предпринимаются попытки изготовить винтовые сваи самостоятельно. Мнения специалистов по этому вопросу расходятся. Изготовление несущих конструкций — дело ответственное, требующее определенных материалов, технологий и нанесения защитных покрытий. С другой точки зрения, при соблюдении правил самостоятельное производство винтовых свай возможно.

Если принято решение использовать самодельные сваи, следует обратить особое внимание на качество материала и сварки. За образец правильнее всего будет взять заводскую модель: имея ее перед глазами, можно уточнить некоторые детали при изготовлении. Важным этапом будет нанесение антикоррозийного покрытия, без него или при некачественном выполнении операции металл начнет ржаветь практически сразу после установки.

Помните: некачественное изготовление обязательно повлечет за собой проседания, деформации или обрушение постройки.

Если есть сомнения в своих силах, лучше потратиться и приобрести готовые сваи, сделанные в соответствии с техническими требованиями и имеющими сертификат качества. Фундамент — не тот случай, где можно попробовать сэкономить — проблемы с ним повлекут за собой гораздо большие затраты.

Расчет

Фото 7
Технология строительства винтового фундамента предусматривает этап расчета необходимого кол-ва опор. За основу расчета принимаются:
  1. Вес здания с учетом снеговой и ветровой нагрузки.
  2. Несущая способность грунта.

По характеристике грунта определяется рабочая нагрузка на сваю, после чего вес постройки делится на полученное значение и определяется число свай.

Самостоятельный расчет можно проверить при помощи любого онлайн-калькулятора, которых много в Сети. Проверку желательно произвести при помощи нескольких калькуляторов для получения более достоверного расчета.

Монтаж свайно-винтового фундамента своими руками

Как сделать свайно-винтовой фундамент своими руками? Рассмотрим устройство фундамента на винтовых сваях: технология и этапы процесса.

1. Свайно-винтовой фундамент своими руками начинают с разметки участка согласно проекта и плана строительства. Технология установки винтового фундамента предусматривает, что места установки свай отмечаются колышками.

Фото 8

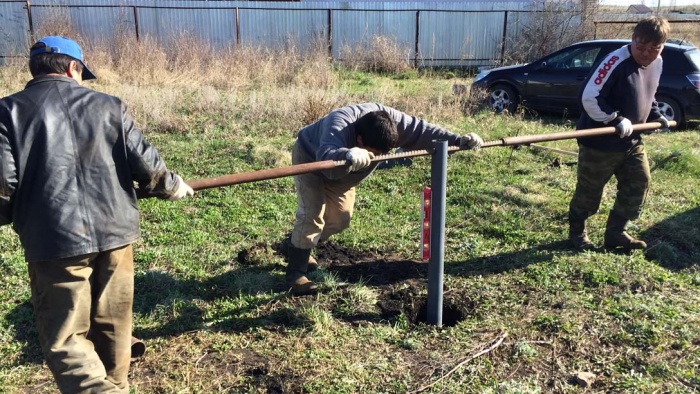

2. Установка свайно-винтового фундамента своими руками далее предполагает завинчивание свай. Процедура производится либо механическим путем, либо, при мягком грунте, вручную. Сваи погружаются на расчетную глубину до контакта с твердыми слоями почвы. Чтобы правильно установить винтовой фундамент своими руками, особое внимание нужно обратить на строго вертикальное расположение оси сваи. Наклон недопустим.

Фото 9

3. Установленные сваи надо выровнять до определенной высоты, для чего они подрезаются (некоторые — наращиваются) до нужной длины.

Важно! Чтобы правильно сделать винтовой фундамент своими руками, ни в коем случае не следует вывинчивать установленную сваю для регулировки высоты. Такое действие значительно ослабит опору сваи и вызовет проседание до первоначального значения.

Фото 10

4. Установленные и выровненные по горизонтальной плоскости опоры заполняются раствором. Такая операция значительно укрепляет каждую сваю, повышает сопротивляемость нагрузкам как вертикальным, так и в других направлениях.

Фото 11

5. Дренаж винтового фундамента

— его наличие или отсутствие — не имеет значения, но при наличии воды в межсезонье можно отводить излишки при помощи дренажной канавки. Самым простым способом станет образование небольшой траншеи вокруг постройки с отводом за пределы участка таким образом, чтобы вода могла уходить без проблем.

Фото 12

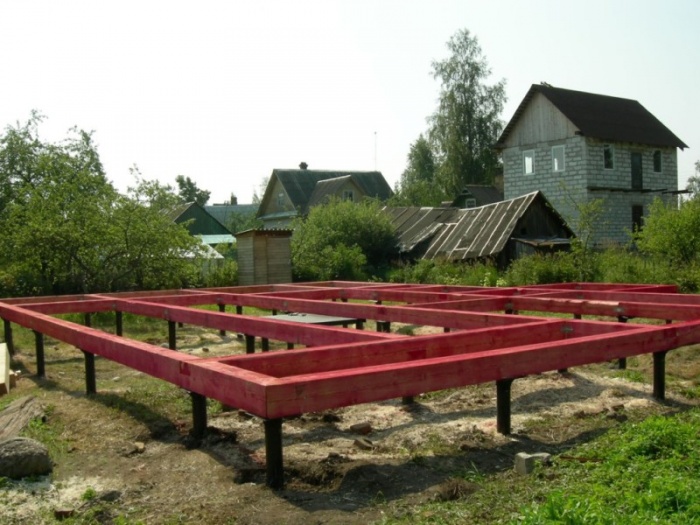

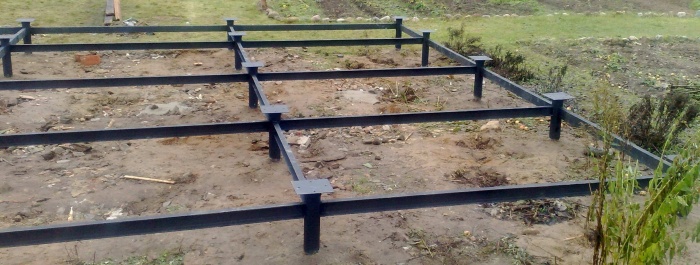

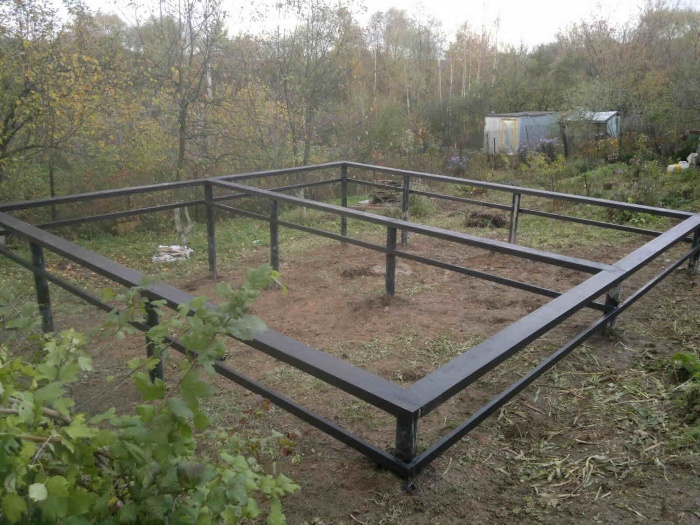

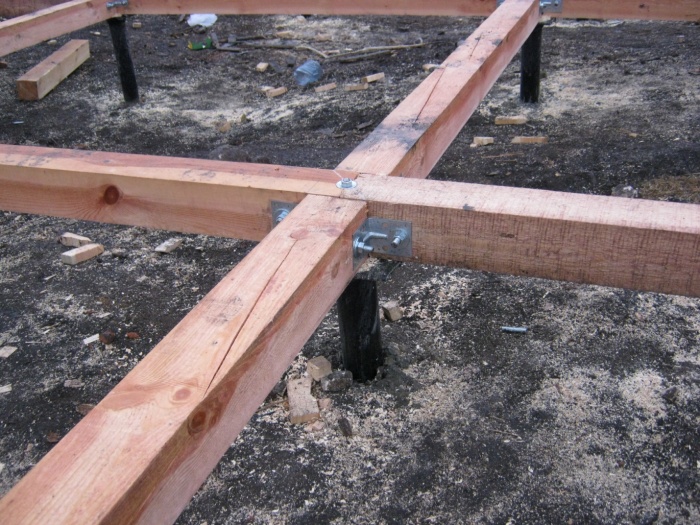

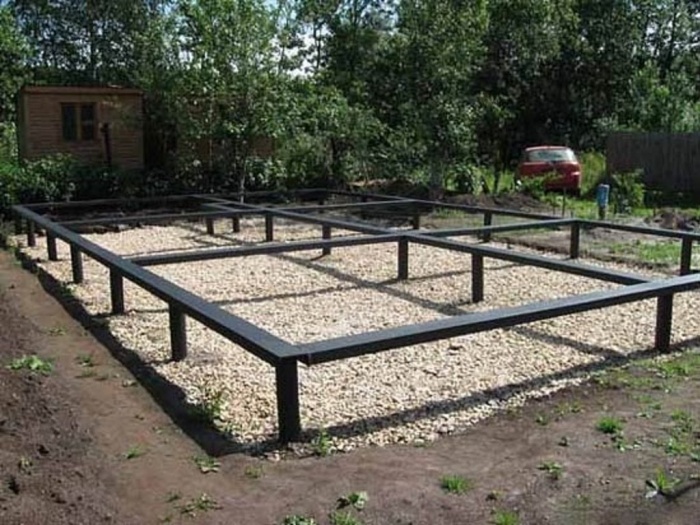

6. Готовые сваи, залитые бетоном, обвязываются швеллером (или брусом/доской) для образования ростверка — пояса для опоры несущих стен. Допустимо только устройство винтового фундамента с ростверком, который обязательно надо гидроизолировать.

Фото 13
Фото 14

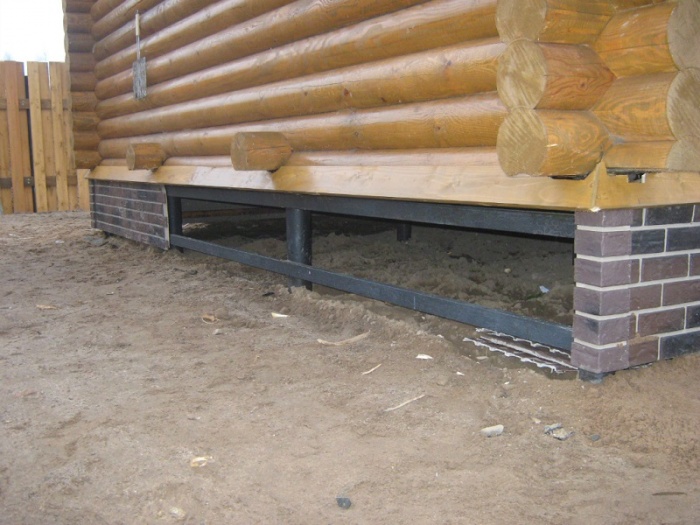

7. Фундамент на винтовых сваях своими руками практически готов. Цоколь отделывается кирпичом, сайдингом, профнастилом и т.д.

Выбор материала основан на свойствах грунта — насколько он «гуляет» в весенний и осенний периоды, не вызовет ли движение почвы разрушения цоколя.

В сложных случаях рекомендуется оставлять небольшой зазор между основанием цоколя и поверхностью почвы. Он будет компенсировать подвижки грунта и обеспечит вентиляцию, позволяя просушивать нижнюю поверхность перекрытия. Монтаж фундамента на винтовых сваях на это не заканчивается.

Фото 15

8. Утепление свайно-винтового фундамента — сложный вопрос, поскольку технология установки винтовых свай для фундамента не всегда его предусматривает. Специфика применения теплоизоляции не дает однозначных методов.

Но одним из эффективных и простых способов является засыпка смеси извести и опилок толщиной около 0,5 метра (или насколько позволяет высота цоколя). Такая засыпка решает не только проблему утепления, она снижает пучинистость почвы и не позволяет проникать парам воды в элементы конструкции. Установка фундамента на винтовых сваях на этом успешно закончена.

Полезное видео

Дополнительно можете визуально посмотреть про винтовой фундамент: правила установки и технология устройства винтового фундамента рассмотрены на видео ниже.


Выводы

Свайно-винтовой фундамент — надежный выход из положения на сложных и проблемных грунтах. Экономия времени и денег, возможность самостоятельного выполнения работ, простая технология винтовых свайных фундаментов и отсутствие нужды в сложной подготовке участка — доводы, решающие в пользу выбора такого основания, надежного и выгодного.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Свайно-винтовой фундамент своими руками + пошаговая инструкция

Фундамент представляет собой основу любого строения. В некоторых случаях установка массивного плитного или монолитного ленточного основания невозможна, поэтому происходит использование винтовых свай. Перед тем, как сделать свайный фундамент своими руками, необходимо подробнее узнать о процессе проведения, работ, так как только при соблюдении всех правил можно создать надежное основание для дома.

Достоинства и недостатки свай

К преимуществам свай можно отнести:

  1. Возможность повторной установки. Если сваи использовались длительное время в качестве опор для дома, их можно применять и после того, как конструкция будет разобрана. Демонтируются винтовые сваи без каких-либо повреждений.
  2. Отсутствие необходимости в проведении большого объема земельных работ. Стоит отметить, что возведение свайно-ростверкового фундамента своими руками может происходить на участках с подвижным грунтом.
  3. Скорость проведения работ. Создание свайного фундамента может происходить в течение 2 дней.
  4. Возможность создать дом сразу же после возведения основания.
  5. Универсальность. Свайный фундамент подходит для строительства различных типов построек.
  6. Длительный срок службы. Свайный фундамент может использоваться в течение 150-200 лет.
  7. Относительно низкая стоимость, если сравнивать с ленточным основанием.
  8. Отсутствие строительного мусора после проведения работ.

Но у подобного типа фундамента имеются и недостатки. К ним можно отнести:

  1. Невозможность построить конструкцию на скальном грунте.
  2. Проседание грунта в случае если обследование участка было произведено неверно.
  3. Деформирование опор, происходящее из-за нарушения технологии. В пример можно привести не вкручивание опор, а их установку в заранее выкопанные ямы. Также причиной деформации может стать неправильно созданная обвязка опор.
  4. Возможность установки только небольших домов.

Так как многие загородные дома создаются одноэтажными, свайный фундамент набирает все большую популярность.

Когда выбирается свайный фундамент

Свайное основание может создаваться при строительстве как промышленных, так и жилых построек. Такие опоры применяются даже при строительстве двухэтажных построек на слабых грунтах. Сваи позволяют сократить время создания дома и количество затрачиваемых средств. Такой фундамент создается по следующим причинам:

  1. Наличие слабого верхнего грунтового слоя. Такие грунты обычно содержат перегной, торфяную примесь и глину. В таком грунте обычно присутствует большое количество воды. В таких условиях необходимо перенести нагрузку на более плотные слои грунта.
  2. Увеличенная плотность грунта. В таком случае применение свайного фундамента позволяет уменьшить объем земельных работ. При этом снижаются расходы на подготовку участка, ведь перед установкой свайного основания не нужно создавать траншею или котлован и нанимать тяжелую строительную технику.

Стоит отметить, что свайный фундамент может быть ростверковым, винтовым и ленточным. Каждый указанный тип основания имеет определенные преимущества. Перед тем как сделать свайный домовой фундамент стоит тщательно подготовиться к проведению работ.

Проведение подготовительных работ

Винтовой фундамент может создаваться как под небольшое строение, так и под загородный дом. Сваи можно создавать самостоятельно, учитывая параметры таких изделий. Поместить сваи в грунт также можно собственными руками, не нанимая профессиональных строителей.

При создании винтового основания не стоит экономить на материалах, так как от этого зависит надежность будущего строения. Все сваи перед проведением работ необходимо очистить от ржавчины, если она имеется. Для защиты от влаги их стоит покрыть специальным составом.

Важно обратить внимание на качество сварного соединения лопасти и трубы. Если элементы будут сварены плохо, во время установки дома они могут деформироваться, что приведет к проседанию опоры.  Если сваи создаются самостоятельно, необходимо предусмотреть отверстия для продевания штанги, которая будет использоваться для вкручивания. Перед тем как сделать свайно-винтовой фундамент, необходимо составить чертеж и перенести его на участок.

Разметка

Перед монтажом конструкции важно точно произвести расчеты, определив места, в которых должны располагаться сваи. Стоит отметить, важно точно определять размер нагрузки на опоры. Если неправильно произвести расчеты, ростверк в некоторых местах может начать провисать. Это приведет к перекосу стены и появлению трещин.

Все опоры должны располагаться таким образом, чтобы нагрузка на каждую из них распределялась равномерно. Чтобы точно рассчитать нагрузку, необходимо составить план будущего строения и определить места, где именно на фундамент будет действовать наибольшая нагрузка. Площадь, на которой будет создаваться строение, необходимо разделить на прямоугольники.  При этом важно учитывать, что сваи должны находиться под несущими балками дома.

Рассчитав нагрузку на фундамент можно точно определить количество свай, зная какую нагрузку может выдержать каждая опора. После создания плана необходимо установить колышки и натянуть между ними шнур, чтобы точно знать, где необходимо разместить сваи. После разметки территории важно проверить расстояние между отмеченными точками, чтобы быть уверенным в том, что все рассчитано верно.

Этапы выполнения работ

Перед началом работ необходимо изучить пошаговую инструкцию по созданию основания своими руками. Строительство происходит в несколько этапов:

  1. Сначала происходит создание лунок глубиной не более 15 см в месте, где будут устанавливаться сваи. Ширина лунок должна быть больше диаметра устанавливаемых опор примерно на 3 см.  Некоторые опытные строители совершают создание свайного фундамента без выкапывания лунок. Это способствует повышению устойчивости сваи. Но стоит помнить, что при ручном ввинчивании опоры такие лунки позволяют использовать меньше усилий. Нельзя выкапывать ямы и устанавливать в них опоры, так как в таком случае они будут ненадежно закреплены в грунте. Важно учитывать, что сваи должны вкручиваться в грунт, на котором ранее не производились земляные работы. В противном случае основание будет ненадежным.
  2. После выкапывания лунок происходит установка сваи и ввинчивание ее при помощи штанги. Во время выполнения такой работы необходимо постоянно проверять вертикальность устанавливаемой опоры. Для этого лучше работать втроем, чтобы не отвлекаться на слежение за положением сваи. Погружение должно производиться ниже уровня промерзания грунта.
  3. На следующем этапе осуществляется выравнивание всех свай по уровню. Излишки необходимо срезать при помощи болгарки.
  4. Затем происходит заливка в установленные сваи бетонного раствора. Это способствует увеличению прочности опор и снижение скорости возникновения коррозии.
  5. После этого происходит приваривание к сваям металлических пластин с отверстиями, сделанными для закрепления ростверка. Их нужно изготовить или приобрести заранее. Если используется деревянный ростверк, происходит соединение при помощи болтов. Затем нужно сделать обвязку и проверить надежность всех соединений.

Во время создания ростверка необходимо следить за тем, чтобы все его элементы находились в горизонтальном положении. Перед тем, как сделать цоколь на свайном фундаменте, стоит выбрать определенный материал. Часто используются декоративные панели, так как они имеют низкую стоимость и не требуют большого количества времени на установку. Для создания цоколя сначала устанавливается деревянная обрешетка, на которой и закрепляется облицовочный материал.

Для получения более подробной информации о проведении работ стоит посмотреть представленное видео о создании свайного фундамента своими руками.

Пошаговая инструкция по монтажу винтового фундамента своими руками


Планируя построить винтовой фундамент своими руками, пошаговая инструкция по монтажу пригодится в любом случае. Кроме того, данный момент интересует многих людей еще на этапе планирования будущей постройки.

Этот нулевой этап строительства связан со многими расходами, так как нужно распланировать дом, учесть все особенности участка. Сюда входит и процесс возведения основания для будущего сооружения.

Если после проведения анализа земельного участка было установлено, что имеется значительный слой пучинистого типа почвы, лучше прибегнуть не к ленточному типу фундамента, а сделать фундамент из винтовых свай своими руками.

Весь процесс условно можно разделить на несколько этапов. В первую очередь, нужно продумать всю постройку. После этого начинается этап планирования. Теперь нужно сделать расчет по обустройству основания и дополнительно все проверить. Только после этого можно приступать к монтажу фундамента здания.

Этап расчета фундамента

Свайно винтовой фундамент своими руками строится достаточно просто. Главное –  сделать правильные расчеты.

Сначала нужно определить состав грунта. На том участке, где планируется возвести сооружение на винтовых сваях, нужно пробурить скважину. Дальше почву нужно взять для пробы и отправить в лабораторию, где будет осуществляться проверка по таким параметрам, как глубина залегания, влажность и глубина, где почва перестает промерзать, несущие возможности и прочие характеристики.

Кроме того, если участок достаточно сложный, дополнительно проводятся контрольные исследования. При этой процедуре сваи будут загружать до максимума для проверки прочности.

После этого осуществляется сбор всех мощностей и допустимых нагрузок. Причем учитываются не только вертикальные, но и горизонтальные силы, которые в дальнейшем могут повлиять на ростверк и опоры здания.

Как производится монтаж

После того, как почва проанализирована и выполнены все расчеты, можно приступать к разметке земли. На участке нужно отметить места для свай. К примеру, в тех местах, где они должны будут вгоняться в землю, можно вбить колышки. Обязательно нужно уточнять все расстояния, делая участок правильным по геометрическим расчетам.



19

Установка винтовых свай для фундамента должна осуществляться не одним работником. Потребуется помощь. Лучше всего нанять 4-5 людей, так как в одиночку практически не получится выполнить работы.

Один человек должен будет следить за тем, чтобы сваи располагались в точных местах, которые ранее были размечены. Для этого используется уровень. Так нагрузка на фундамент своими руками винтовой будет равномерной. К тому же скорость вращения будет улучшена. Все остальные работники должны быть задействованы во ввинчивании.

Если кратко описывать весь процесс, он состоит из нескольких этапов.

Во-первых, сначала нужно распланировать и произвести разметку земельного участка. Во-вторых, нужно приступать к бурению специальных лунок, в которые будут ввинчиваться в дальнейшем сваи.

В-третьих, осуществляется установка винтовых свай для фундамента. Обязательно нужно проверить, чтобы все элементы были выравнены. После этого сваи заливаются, и оголовок можно зафиксировать. Теперь группа работников должна начать монтировать весь ростверк.

Как монтируются сваи

Винтовой фундамент своим руками строится достаточно просто. Когда все подготовительные работы завершены, то и пора приступать к работам со сваями.

В первую очередь, следует завинтить столбы, которые располагаются в углах. Благодаря такой хитрости винтовой фундамент своими руками будет более точно расположен. Чтобы столб располагался четко по центру отверстия, используется специальный приямок. В него помещается головка и лопасти. После этого сваи нужно расположить в строго вертикальном положении.

Нужно найти технологическое отверстие, а потом вставить туда лом. Он пройдет насквозь. На него нужно поместить рычаги с обеих сторон. Рычаги представляют собой трубы подходящих размеров. Лом сможет выдержать нагрузку, если столб будет в диаметре до 90 мм. Если свая массивная, нужно прибегнуть к цельнометаллическому типу пальца. К примеру, для этого подойдет полуось от машины.

Винтовая свая вгоняется в ямку в процессе вкручивания. Это производится до тех пор, пока лопасть полностью не погрузится в грунт на те слои, которые не промерзают. Это будет несущим слоем почвы. Обычно достаточно только 30 см глубины в этом слое. Вкручивание должно проходить очень равномерно. Следует смотреть, чтобы не возникали отклонения.

Теперь осуществляется замер высоты и удаление болгаркой лишнего. Для замера высоты сваи над поверхностью почвы лучше всего прибегать к специальному дальномеру оптического типа.

Сами столбы внутри остаются полыми. Чтобы предотвратить развитие коррозии и усилить мощность конструкции, можно залить их внутри бетонной массой. Используется песок и цемент.

На вершину столба прикручивается оголовок. Все швы нужно обработать специальным составом с защитными свойствами. Теперь все сваи соединяются ростверком. Подойдет железобетонная конструкция, швеллер или брусья из древесины.

10

Подведение итогов

Свайно винтовой фундамент своими руками устанавливается достаточно просто. Здесь не потребуется слишком долгих подготовительных работ и расчетов, что является преимуществом подобной конструкции. Главное – все работы выполнять по четкому плану.

Сначала нужно заняться проверкой участка, где будет находиться будущая постройка. Потом необходимо четко распланировать весь дом и подобрать параметры по установке конструкции основания. Только после этого можно приступать к непосредственному монтажу нижнего сооружения. И тогда процесс «сваи винтовые для фундамента –  установка своими руками» пройдет без каких-либо заминок, и вы получите надежное основание для вашего дома.

Читайте также…

Свайный фундамент своими руками пошаговая инструкция, видео

Если на участке имеется слабый грунт, то здесь подойдет фундамент свайного типа, который реально сделать самому. Технологическая процедура возведения такой конструкции очень проста. В этом случае не надо копать ямы, засыпать пазухи и строить каркас.

Но здесь обязательно надо проводить земляные работы: вгонять сваи в грунт, а скважины для этих элементов делать с помощью специального оснащения для бурения.

Эту разновидность основания используют  в строительстве гражданского и промышленного направления. Всякая деятельность по возведению подвалов здесь отсутствует. Свайную основу применяют в ходе сооружения коттеджей и домов за городом.

Материалы и оснащение, необходимые для возведения фундамента на сваях

  • цемент;
  • вода;
  • песок;
  • арматура;
  • ресурс для делания свай;
  • вибраторы;
  • вибропогружатели;
  • стальной наконечник;
  • молоток;
  • проволока;
  • бур;
  • рубероид;
  • водяной уровень.

Процесс работы

Существует много разновидностей свайных оснований, зависимых от вида свай и способа их изготовления.

Сваи представляют собой стержни, имеющие большую длину – их необходимо погружать в почву. Один конец сваи является острым и его надо впоследствии зачищать стальным  наконечником, чтоб избежать всяких повреждений при погружении элементов в землю. На верхнюю часть надо надевать стальное кольцо, чтоб приспособление не раскололось.

Есть еще способ, при котором сваи делаются прямо в грунте. Тогда следует выполнять бурение скважин, затем армировать и заливать раствор из бетона.

Материалы, необходимые для свай

В основном, опорные детали размещают в вертикальном порядке, но иногда под некоторым наклоном.

Для изготовления свай, нужны такие материалы:

  • Трубы из стали – отличаются множеством недостатков. Надо будет приготовить крановое оснащение, если трубы обладают диаметром больше, чем десять сантиметров, а длина – больше, чем три метра. Металл следует аккуратно обработать с помощью антикоррозийного покрытия. Данный метод предполагает огромный расход металла.
  • Древесина – сваями здесь служат ровные столбцы, имеющие диаметр 35 см и длину меньше, чем 8,5 м. Надо использовать только хвойные древесные породы. Это наиболее выгодный метод делания свай, только применяют его крайне редко, так как, дерево подвержено гниению. Но если применить современные смеси для того, чтоб совершить обработку материала, то такую технологию можно употребить в процессе возведении основы.
  • Железобетон – такие сваи делаются прямо на месте, если будут приготовлены все нужные инструменты и оснащение. Чтоб их сделать, надо употребить бетон М200. Подобные опорные элементы могут служить больше, чем сто лет.

Лучше производить сваи из железобетона со сплошным сечением, винтовые детали из стали или бетонные конструкции. Для выполнения заглубления советуют употреблять буронабивной способ.

Шаги по сооружению фундамента на сваях

Надо пробурить подходящие по диаметру скважины и поместить в них прутья арматуры, заливая все бетонным раствором.

Скважина делается при помощи  специального приспособления для бурения вручную.

Как сделать правильно скважину?

Число свай определяется исходя из массы сооружаемого здания, и с учетом возможных нагрузок. Свойства таких свай определяются нагрузками, которые в дальнейшем будут создаваемы кровлей, полом и стенами.

Во время совершения нужных подсчетов, стоит помнить, что существует максимальный диаметр ручного оснащения для бурения – это тридцать сантиметров. Благодаря тому, что есть возможность регулировать длину штанги буров, реально сделать скважины, имеющие  глубину больше, чем пять метров.

Лопасти режущего  инструмента размещены таким образом, что достаточно будет минимальных усилий при процедуре бурения. Сегодня есть много  приспособлений в продаже, которые помогают сделать значительное уширение скважины внизу. Тогда можно обрести опору для сваи, позволяющую  успешно сокращать их число и производить экономию раствора.

Если надо сделать скважину с диаметром пятьдесят-шестьдесят сантиметров, то следует употребить моторизированный бур или электрический.  Ям-бур используют для делания скважин при монтаже высоковольтных линий.  Данное приспособление  помогает приготовить скважину с диаметром до одного метра и с глубиной до четырех метров.

Бетонирование и армирование свай

После этого, следует сделать  рубероидные трубки, соответствующие диаметру скважины. Длина трубки обязана быть на тридцать сантиметров больше, чем глубина ямы. Ее верх делают из двух-трех рубероидных  слоев, которые затем стягиваются стальной проволокой. Такую конструкцию можно употребить как опалубку. Затем трубку аккуратно вставляют в скважину.

Если конструкция немного наполнена водой, то это не страшно. Но если четвертая часть ямы в воде, то, непосредственно перед заливкой раствора надо ее выкачать.

Чтоб столбики были более прочными, надо приготовить  арматурный каркас. Для этого требуется приготовить прутья с диаметром шесть миллиметров.  Эти приспособления скреплены меж собой чрез каждые пятьдесят-шестьдесят сантиметров посредством поперечных элементов.

Стержни, предназначенные для того, чтоб скрепились столбы, обязаны быть выведены немного выше заливаемых деталей.

После выполнения монтажа, в скважину можно заливать раствор. Затем требуется уплотнить раствор, используя вибраторы.

Устройство ростверка

Ростверк – это конструкция, объединяющая элементы опоры и равномерно распределяющая нагрузки на почву и сваи. Ростверки бывают сборные, монолитные и смешанные. Конструкцию можно сделать как низкой, так и высокой. Ростверк низкий надо погрузить в почву, нагрузка ростверка высокого станет передаваться на сваи.

Ростверк  делают монолитным или изготавливают из сборных балок. Если возводится легкое строение, лучше придерживаться следующих параметров ростверков:

  • высота тридцать сантиметров;
  • ширина соответственна ширине цоколя.

Ростверк нельзя разрезать или же, пересекать при помощи трубопроводов.

Есть еще некоторые нюансы

В ходе установки элементов необходимо особенно сфокусироваться на фиксировании свай. Когда полости свай заполняются раствором, надо  забетонировать стержень арматуры в вертикальном положении. На оголовок элементов надо уложить в горизонтальном положении следующий арматурный стержень.

Длина такого стержня соответствует  ширине сваи, вместе с ограничивающими пластинами, приваренными с двух сторон. Место, где имеется стык необходимо забетонировать. Концы прутьев, расположенных  вертикально, приваривают к петлям ростверка.

Перед тем, как возвести стенки здания, следует проверить верхнюю часть ростверка. Если появится необходимость в ее выравнивании, то следует это сделать, применив  цементный состав. В описываемом случае советуют употребить водяной уровень.

Если нужна замена сборной балки ростверка на перемычки, то их необходимо скрепить меж собой методом сварки. После того, как будет установлен ростверк, швы и имеющиеся стыки, следует заполнить цементным составом или же бетонным мелкозернистым раствором.
