Водяное отопление частного дома своими руками – схемы и монтаж + видео

Водяное отопление частного дома – популярное, но довольно дорогостоящее удовольствие, ведь нужно купить трубы, радиаторы, котел и пр. Поэтому будем экономить на монтаже, и в этом вам поможет наша статья.

Почему водяной обогрев?

В качестве носителя выступает вода, а ее теплоемкость в 4000 раз больше, чем у воздуха, и относится она к наиболее дешевым и доступным ресурсам. Но есть, и не одна, ложка дегтя. Процесс монтажа к простым не отнесешь, а если планируете устанавливать газовый котел, то нужно соответствующее разрешение, план и т. д. Кроме того, проводить работы возможно только на этапе строительства. А если вам нужно организовать подогрев пола, то схема становится еще сложнее.

Подогрев пола частного домаПодогрев пола частного дома

Подогрев пола частного дома

Еще такое отопление требует постоянного контроля. Если собрались оставить жилье на длительный период зимой, то носитель следует слить. Иначе при минусовой температуре он превратится в лед и попросту разорвет трубопровод. Все знают, что в воде содержатся различные примеси, способствующие коррозии металлических элементов, которые содержит любая система. А отложения солей на внутренней части труб препятствуют свободной течи и ухудшают теплоотдачу. И, наконец, если не установить специальный спусковой клапан, в системе могут возникнуть воздушные пробки. Они тоже значительно снижают эффективность.

Виды конструкций для обогрева дома

Отопление с водой в качестве носителя имеет очень простой принцип работы, а его конструкция состоит из трех основных узлов: нагревательный элемент (котел), трубопровод, по которому проходит жидкость, и радиаторы. Последние нагреваются и отдают тепло окружающей среде. Теплоноситель постепенно остывает и, пройдя круг по системе, возвращается обратно в котел, и цикл повторяется заново.

Регулировать микроклимат можно двумя способами. Первый – настроить котел на нужную температуру, второй – изменить расход теплоносителя в конкретном радиаторе с помощью специального крана. Они устанавливаются на входе каждой батареи. Кроме того, встречается автоматическая регулировка посредством термостата. Если в доме установлена двухтрубная система, тогда перед каждым краном или термостатом необходимо поставить байпас.

Байпас для отопительной системыБайпас для отопительной системы

Байпас для отопительной системы

Еще системы делятся на естественные и принудительные. В первом случае отопление функционирует независимо от электроэнергии, да и сама конструкция предельно проста. Жидкость течет по трубам за счет разности температур без помощи какого-либо насоса. Горячая вода имеет меньшую плотность и вес, поэтому стремится вверх, а остыв, уплотняется и возвращается назад в нагреватель. Минусы:

  • большое количество труб;
  • диаметр трубопровода должен обеспечить естественную циркуляцию;
  • невозможно использовать современные радиаторы с малым сечением.

В принудительных системах циркуляция теплоносителя происходит за счет работы насоса, а все излишки жидкости попадают в расширительный бак. Для контроля давления предусмотрен манометр. К достоинствам следует отнести небольшой расход теплоносителя. Также тут можно устанавливать трубы любого диаметра, в том числе и малого. Система отличается высокой эффективностью. Недостаток только один – зависимость насоса от электроэнергии.

Какой может быть разводка?

Мы уже знаем виды систем водяного отопления частных домов, но прежде чем рассматривать особенности монтажа своими руками, следует более подробно поговорить о схемах: обсудить, какие они бывают, в чем заключаются достоинства и недостатками каждого варианта. Разводка может быть верхней или нижней, горизонтальной и вертикальной, а также комбинированной.

Встречаются однотрубные системы, в которых отопительные приборы подключаются последовательно, и жидкость проходит каждый из них по очереди. Естественно, она постепенно охлаждается, и чтобы компенсировать эту разницу температур, следует в конце магистрали устанавливать резисторы с большим количеством секций. В двухтрубных системах приборы подключаются к стояку параллельно. Достоинства – быстрая регулировка температуры и более равномерный нагрев жилья. Для коллекторного расположения труб характерно наличие двух соединенных трубопроводов (подающего и обратного). В этом случае возможен полный контроль всех батарей.

Двухтрубная система отопления частного домаДвухтрубная система отопления частного дома

Двухтрубная система отопления частного дома

Внимания заслуживает популярная в частных домах схема водяного отопления, включающая дополнительно обогрев пола, а делая монтаж такой системы своими руками, вы получаете очень ощутимую экономию. В этом случае радиаторы могут выступать в качестве основных обогревающих элементов либо дополнительных.

Если система теплого пола функционирует не во всем доме, а только на некоторых участках, то в каждом отдельном контуре необходимо установить термостатический клапан. Это устройство снижает температуру возвращающейся из системы жидкости. Термостатическая головка реагирует на температуру воды, и если она слишком горячая, то клапан перекрывается. Когда расположение теплого пола далеко от коллектора, следует отдавать предпочтение специальным клапанам. Их можно разместить в настенном боксе, а благодаря конструкционным особенностям их легко подключить. Также совместно устанавливается и клапан обезвоздушивания. Этот способ хорош, если площадь теплого пола не превышает 15 квадратов.

А вот когда дом отапливается в основном посредством пола с подогревом, а радиаторы выполняют лишь дополнительную роль, то система состоит из двух отдельных функционирующих узлов. Каждая подсистема должна оснащаться насосом. Чтобы снизить температуру теплоносителя под поверхностью пола, необходимо использовать трехходовой смесительный клапан. Это устройство еще и регулирует мощность обогрева. А за нагревом радиаторов следят установленные на них термостаты.

Монтаж и требования безопасности

В этом пункте мы рассмотрим, как провести водяное отопление своими руками.

Как сделать водяное отопление частного дома своими руками — пошаговая схема

Шаг 1: Проект

Для начала выбираем подходящую схему и отображаем ее на бумаге. Учитывайте площади комнат, положение радиаторов, трубопровода, их размеры и пр. Такая зарисовка поможет правильно вычислить количество расходных материалов. Специальные программы значительно упростят все расчеты.

Шаг 2: Комплектующие

Кратко рассмотрим, каким может быть котел, батареи и трубы. Виды отопительных агрегатов в зависимости от используемого топлива бывают газовые, электрические, на твердом топливе и комбинированные. Фаворитом среди этих вариантов по праву можно назвать газовые устройства. Водяные котлы бывают с насосом (для принудительной схемы отопления частного дома) или без него (естественная циркуляция), причем оба типа вполне можно установить своими руками. Отлично себя зарекомендовал двухконтурный агрегат, обеспечивающий не только тепло в доме, но и горячую воду.

Радиаторы делятся на стальные, чугунные, биметаллические и алюминиевые.

Стальные батареи порадуют ценой, но в то же время они подвержены коррозии, а если планируете сливать теплоноситель, то эксплуатационный срок значительно сократится. Чугун, напротив, можно сказать, вечный материал. Он долго нагревается, но и держит тепло длительное время. Но большой вес, не слишком привлекательный внешний вид и высокая стоимость значительно снизили популярность этого материала. На смену чугунным батареям пришли алюминиевые. Их вид весьма привлекателен, они быстро нагреваются и устойчивы к коррозии. Однако алюминий не переносит резких перепадов давления. Биметаллические резисторы славятся отличной теплоотдачей, правда, антикоррозионные свойства остались такие как у алюминия.

Стальной трубопровод потерял былую славу из-за малого эксплуатационного срока. Его вытеснил современный полипропилен. Легкий монтаж, возможность создать «цельную» конструкцию, приемлемая стоимость и надежность – все это неоспоримые плюсы. Хорошие характеристики имеют еще и медные трубы, но их стоимость далеко не всем по карману.

Шаг 3: Котел

Водяное отопление в частном доме построено так, что носитель нагревается котлом. Эта схема самая оптимальная в отсутствие централизованного снабжения. Поэтому выбирая место, где установить котел, следует учитывать расположение ввода газопровода или наличие электропроводки. Если речь идет о твердотопливном агрегате, то нужно произвести дополнительный монтаж дымовой трубы. Если отдаете предпочтение естественной циркуляции теплоносителя, тогда отопительный агрегат расположите так, чтобы ввод обратки был как можно ниже. В этом случае идеально подойдет подвальное помещение.

Шаг 4: Монтаж радиаторов

Батареи размещают под окнами либо около дверных проемов. Конструкция крепления зависит от материала резисторов и количества секций. Чем тяжелее они будут, тем в более надежной фиксации нуждаются. Между батареями и подоконниками следует оставлять зазор не менее 10 см, до пола должно быть более 6 см. Установив на каждый элемент запорную арматуру, вы сможете регулировать количество теплоносителя в батареях, а воздушный клапан поможет избежать нежелательных пробок.

Шаг 5: Разводка

Котел будет отправной точкой для монтажа трубопровода. При этом следует придерживаться выбранной и зарисованной на бумаге схеме. Если трубы видны, то речь идет об открытой разводке. С одной стороны, страдает эстетическая сторона, а с другой, любая течь останется на виду, и чтобы заменить поврежденный элемент, не нужно разбирать короб. Трубопровод можно еще и спрятать, замуровать в стене, сделать обшивку из гипсокартона и т. д. На этом этапе проводят подключение батарей, дополнительного оборудования (насоса, фильтров, блока безопасности, расширительного бачка и пр.).

схемы и особенности монтажа водяного отопления дома своими руками

Индивидуальное отопление в частном доме

Индивидуальное отопление в частном домеКачественная отопительная система — один из самых важных факторов комфортного жизнеобеспечения в домах. Сложно представить себе жильё, в котором отсутствуют обогревательные приборы. Ещё не так давно большинство жителей нашей страны использовали для обогрева домов дровяные печи. Естественно, что в наше время постоянного прогресса такая система стала неактуальной и её всё чаще заменяют более современным водяным отоплением, работающим на газе.

Водяное отопление в частном доме основано на принципе циркуляции теплоносителя по трубопроводу и отопительным радиаторам. При этом движение воды происходит от основного обогревательного элемента — котла по всем узлам системы, после чего остывший теплоноситель возвращается обратно в отопительный прибор для повторного нагрева. При этом схема обвязки отопления не так уж и сложна и поэтому под силу для самостоятельного воплощения. Но перед этим нужно ознакомиться с особенностями проведения монтажных работ.

Особенности монтажа водяной системы отопления

Водяной тип отопительной системы

Водяной тип отопительной системыВ первую очередь нужно понимать, что водяное отопление основано на законах физики — горячий теплоноситель поднимается, а остывшая вода стекает вниз. Проще говоря, теплоноситель будет циркулировать с большей интенсивностью при большей разнице температур жидкости, вытекающей из котла и водой, возвращающейся в прибор по трубам обратки. Оптимальным показателем является разница температуры 25° C. При этом для усиления такого эффекта используют определённые приёмы:
  • котёл должен размещаться в нижней точке отопительной системы приблизительно на 2-м ниже труб и радиаторов;
  • стояк, по которому циркулирует теплоноситель должен быть качественно утеплён;
  • длина труб водяного отопления дома с естественным способом циркуляции не должна превышать 30-м;
  • в одноэтажном доме схема отопления с естественной циркуляцией подразумевает размещение труб обратки под определённым углом;
  • исходя из общей протяжности труб отопительной системы, подбирается их диаметр: чем длиннее трубопровод, тем больше его диаметр.

Если рассматривать двухэтажные постройки, то схема водяной системы отопления дома подразумевает установку наноса. В противном случае качественно обогреть верхний этаж, не получиться.

Выбор отопительного устройства

Отопления в частном доме

Отопления в частном домеСистему водяного отопления можно воплотить с помощью газового котла, электрического аналога или твердотопливного устройства. При этом газовое оборудование считается самым практичным и удобным в эксплуатации. Если возможности провести газ в дом нет, то хорошей альтернативой будет электрический котёл или его твердотопливный аналог.

Если рассматривать котёл, работающий на твёрдом топливе, то его эксплуатация обходится намного дешевле, чем электрического аналога, так как он работает на дешёвых ресурсах – дровах, угле или пеллетах. Электрическое отопление оптимально подойдёт для дачного домика, где нет необходимости обогревать помещение ежедневно.

Водяная система теплоснабжения в небольших частных постройках не всегда выгодная, так как зачастую достаточно повесить несколько электрических обогревателей. В свою очередь, для больших домов понадобится очень мощный электрический котёл для нагрева воды, а это может сказываться на качестве работы других электрических приборов. В такой ситуации лучше использовать газовое или твердотопливное оборудование.

Схема однотрубного водяного отопления

Однотрубную отопительную систему можно по праву назвать самой простой и малозатратной и поэтому она подходит для монтажа своими руками. Здесь всё предельно понятно — трубопровод, по которому будет перемещаться вода, последовательно соединяет все радиаторы отопления в доме. После того как теплоноситель пройдёт полный круг он снова возвращается в котёл и цикл повторяется.

Такая схема, достаточно практичная, но всё-таки и в ней существуют некоторые нюансы. Батареи отопления, которые находятся на максимальном отдалении от котла, будут слегка тёплыми, в свою очередь, близлежащие радиаторы горячими. Проще говоря, температура в дальних помещениях будет прохладнее, чем в комнате, где установлен котёл. Естественно, в этом есть, и свой плюс, особенно когда в доме живут люди, которые не переносят жару.

Схема двухтрубной отопительной системы

Какую систему отопления выбрать

Какую систему отопления выбратьДвухтрубную отопительную систему сложно назвать лёгкой, особенно для самостоятельного воплощения. Такая схема отопления предусматривает отвод от котла сразу двух труб. При этом одна труба предназначена для подачи горячего теплоносителя к батареям, а другая для возврата остывшей воды назад в котёл. С виду это очень похоже на однотрубное отопление, но только радиаторы могут располагаться не последовательно, а в удобном для домовладельца порядке.

Согласно схеме от котла отходит одна труба, по которой горячий теплоноситель по законам физики будет подниматься. Такую трубу очень часто проводят по чердаку, где удобно выполнить скрытую разводку. Проще говоря, к каждому радиатору подводится отдельная труба. Это позволяет поддерживать одинаковую температуру в каждой батарее.

Также двухтрубная схема разводки предполагает установку отводящего трубопровода от каждого радиатора. Именно по этой трубе остывшая вода будет назад поступать в котёл. Обратка прокладывается в каждом помещении, где установлена батарея. Обычно обратную трубу отопления прячут в подполье.

Для увеличения качества работы двухтрубного водяного отопления специалисты рекомендуют устанавливать распределительный коллектор — специальное устройство, регулирующее, подачу воды к каждой батарее. Конструктивно такое приспособление напоминает трубку с несколькими боковыми отводами, которые на конце оснащаются запорными устройствами, после которых идут трубы, соединяющие, котёл с батареями. Благодаря такой системе появляется возможность контролировать и регулировать параметры температуры в каждом, отдельно взятом помещении дома.

Особенности водяной отопительной системы

В чем особенность водяного отопления

В чем особенность водяного отопленияПри выполнении монтажа водяной системы отопления своими руками в первую очередь нужно определиться с её видом. На сегодня специалисты рассматривают отопительную систему с естественной и принудительной циркуляцией теплоносителя. При этом одна от другой отличается наличием либо отсутствием циркуляционного насоса. Но для начала рассмотрим достоинства обогрева с естественной циркуляцией воды по трубам и радиаторам:
  • естественный вариант отопления самый дешёвый;
  • такое оборудование не требует подключения к сети переменного тока;
  • в такой системе может использоваться любой отопительный котёл.

Если рассматривать её недостатки, то хочется выделить следующие проблемы:

  • низкий уровень КПД;
  • теплоноситель по батареям распределяется неравномерно;
  • в такой системе обязательно устанавливается расширительный бачок;
  • обязательное использование металлического трубопровода.

У многих может возникнуть вопрос, а почему именно трубы из металла? Всё очень просто, теплоноситель в такой отопительной системе циркулирует с очень высокой температурой, в особенности возле котла. Поэтому не все пластиковые трубы смогут выдержать такие тепловые нагрузки.

При наличии циркуляционного насоса всё происходит немного по-другому. Такой способ более эффективно распределяет теплоноситель по радиаторам. Также к положительным качествам принудительной циркуляции воды можно отнести использование трубопровода с небольшим диаметром. Так, если сравнить такие системы отопления, то диаметр труб при естественной циркуляции теплоносителя почти вполовину больше чем при использовании циркуляционного насоса.

Установка водяного отопления частного дома

Правила установки отопительной системы

Правила установки отопительной системыНа первом этапе выполняется установка отопительного котла. Он должен располагаться на подставке, отлитой из цементно-песочной смеси. После этого подсоединяют трубу отвода отработанных газов котла к центральному дымоходу. Место стыка обязательно заделывают жаростойкой мастикой или глиной, которая не растрескивается под воздействием высокой температуры.

На следующем этапе выполняют установку отопительных батарей. Их размещение должно быть строго под подоконниками, что позволяет создать тепловой барьер, предотвращающий, проникновение холодного воздуха через оконные щели. Сама установка радиатора достаточно проста и выполнима своими руками. Батарея навешивается на специальные кронштейны, закреплённые в стене при помощи дюбелей. Но, несмотря на всю кажущуюся простоту, существуют нюансы, которые нужно учитывать:

  • Перед началом установки радиаторов выполняется разметка стен. Все радиаторы в частном доме должны располагаться на одном уровне и в горизонтальном положении, чтобы теплоноситель циркулировал беспрепятственно.
  • Батарею при установке лучше не распаковывать, чтобы не повредить в процессе крепления.
  • От нижней части батареи до напольной поверхности должен оставаться промежуток не менее 70 мм, но не более 150 мм.
  • Отопительный радиатор должен, находится на 20 мм расстоянии от стены.

После завершения монтажа батарей переходят к разводке труб и установке сопутствующих узлов.

  1. Сливной патрубок с краном на конце, для удаления из системы воды. Его установка должна происходить в самой нижней точке системы обогрева частного дома.
  2. Расширительный бачок монтаж, которого выполняется в высшей точке системы отопления, но не меньше чем на высоте 3 м от котла.
  3. В случае с принудительной системой отопления монтируется циркуляционный насос. Специалисты, рекомендует сделать обводной участок трубопровода, который в случае поломки насоса возьмёт нагрузку на себя.
  4. При помощи кранов желательно оградить каждый самостоятельный элемент системы отопления. Это позволит в случае необходимости выполнить ремонт любого узла без полного слива теплоносителя.

Если схема отопления предусматривает наличие нескольких стояков, то в местах разводки трубопровода обязательно устанавливается балансировочный вентиль. В первую очередь — это необходимо для уравнивания разницы гидравлического сопротивления в различных ответвлениях отопительной системы.

Что нужно учитывать при самостоятельном монтаже

Помимо котла, труб и радиаторов при проведении самостоятельной разводки водяного отопления в частном доме нужно подготовить сопутствующие расходные материалы: крепёжные кронштейны, переходники, резиновые прокладки и другие мелочи, которые всегда нужны при монтажных работах связанных с отоплением. Плюс, ко всему, выполняя работы своими руками, нужно придерживаться следующих правил:

  • Отопление помещенияОтопление помещенияотопительные батареи желательно располагать под подоконниками;
  • промежуток между напольной поверхностью и батареей не должен быть меньше 10 см;
  • все радиаторы во всех комнатах должны располагаться на одном уровне;
  • рёбра батарей всегда должны иметь вертикальное размещение;
  • в отопительной системе в самой нижней её точке всегда монтируется сливной кран для удаления теплоносителя.

После того как все монтажные работы завершены, система отопления заполняется водой и проводится пробный запуск. Когда радиаторы прогреются, и в системе появится максимальное давление проводиться проверка соединений труб с батареями и другими элементами водяного отопления на наличие течи. При обнаружении любого дефекта отопление выключается, сливается вода, и поломка устраняется.

Ознакомившись со всеми тонкостями и особенностями устройства водяной системы отопления, каждый желающий сможет своими руками сделать её монтаж в частном доме. Главное, чтобы подключение всех составных частей выполнялось в соответствии со всеми требованиями безопасности. Если устанавливается газовое оборудование, то первый запуск котла должен проводить только специалист, так как газ — взрывоопасное топливо и любые ошибки могут привести к серьёзным последствиям.

Оцените статью: Поделитесь с друзьями!

Водяное отопление в частном доме своими руками: схемы, расчет и монтаж

Автор Михаил Стахов На чтение 8 мин. Просмотров 205k. Опубликовано

Весь процесс создания системы водяного отопления в частном доме состоит из определенных этапов, поочередное выполнение которых приведет к решению поставленной задачи — сделать водяное отопление своими руками.

Что предстоит сделать? Изучаем…

Виды водяных систем отопления

Сегодня водяным системам отопления «принадлежит» до 90 процентов «обогреваемой территории» частных домов. На остальной части территории используется печное, электрическое, воздушное отопление.

Водяные системы отопления

  • радиаторные;
  • система «теплый пол»;
  • плинтусное отопление.

Водяные радиаторы отопления — привычный элемент интерьера большинства домов и квартир. В их «семействе» обитают: стальные, чугунные, биметаллические и алюминиевые радиаторы.

Стальной радиатор в системе отопления
Стальной радиатор в системе отопления

В качестве преимущества таких устройств гордо выступает отличная теплоотдача, а недостатком является повышенная «требовательность» таких радиаторов к качеству и виду теплоносителя.

Радиаторное водяное отопление в частном доме в гараже или на даче «по плечу» сделать своими руками человеку, мало-мальски приспособленному к техническому труду и желающему научиться чему-то новому.

О том, какие типы радиаторов водяного отопления стоит выбрать для частного дома читайте в статье: «Какие радиаторы отопления лучше?».

Система водяная «теплый пол»

Водяной пол можно рассматривать как дополнение к радиаторной системе отопления или как альтернативу ей.

Преимущества такой системы заключаются в большой площади теплоотдачи — фактически весь пол можно условно назвать большим радиатором, который к тому же прогревает воздух в помещении правильно: теплая зона внизу, а вверху более прохладная.

Расположение температурных зон в комнате при использовании «теплого» полаРасположение температурных зон в комнате при использовании «теплого» пола

Это позволяет снизить рабочую температуру теплоносителя, которая для теплого водяного пола не должна превышать 55 ОС, а тепловую мощность квадратного метра установить в необходимых пределах изменением шага укладки нагревательной трубы. Основные неудобства такого пола — это относительная трудоемкость монтажа (создание бетонной стяжки, «гнездование» трубы в деревянном полу) и невозможность сделать такую систему при законченном ремонте — необходимо или поднимать пол (точнее его уровень) или углубляться. А что делать, если дверные коробки и двери уже установлены, а внизу бетонная плита перекрытия или?..

Водяной теплый пол (монтаж)Водяной теплый пол (монтаж)

Как правильно «организовать» подогрев снизу читайте в статье «Теплые полы водяные своими руками: расчет и монтаж».

А теперь системы отопления… плинтусные!

Что это такое и с чем его едят? «Экзотичная» плинтусная система отопления — это нечто среднее между радиаторной системой отопления и теплым полом, а точнее схожее и на то и на это.

Плинтусные системы отопленияПлинтусные системы отопления

Отопительное оборудование устанавливается по периметру комнаты на уровне плинтуса, что позволяет равномерно прогревать и стены, и пол, а, соответственно, и воздух помещения.

Преимущества — отсутствие в интерьере громоздких радиаторов, а цветовая гамма плинтусных систем, позволяет подобрать их под любой стиль Вашего дома.

Плинтусная система отопления в интерьере домаПлинтусная система отопления в интерьере дома

Рассмотрев неоспоримые преимущества и явные недостатки различных систем отопления Вам необходимо определиться с видом системы водяного отопления в Вашем же доме. Как уже упоминалось выше, при заершенных работах над дверными проемами и полами делать теплый пол может быть нецелесообразно, а вот поставить радиаторы или использовать плинтусные системы отопления можно легко и удобно. Стройка в самом разгаре — задумайтесь также и о теплых водяных полах.

Что должно быть в составе водяной системы отопления?

Схема водяного отопления частного дома, она же жидкостная, предполагает использование в системе жидкого теплоносителя, который «доставляет» тепло от отопительного котла к радиаторам или теплому полу, постоянно циркулируя в системе.

Иными словами теплоноситель «бегает по кругу», нагреваясь в котле и отдавая свое тепло в отопительных приборах.

Для обеспечения работы такой системы используется множество другого оборудования, которое делает работу системы более гибкой (дифференцированный обогрев различных зон), безопасной (защита от превышения давления и утечки теплоносителя из системы), автоматизируют процесс управления отоплением дома.

Структурная схема водяной системы отопления выглядит так:

Структурная схема системы водяного отопленияСтруктурная схема системы водяного отопления

Водяные системы отопления могут быть:

  • с естественной циркуляцией теплоносителя;
  • с принудительной циркуляцией теплоносителя.

Системы с естественной циркуляцией теплоносителя

В системе с естественной циркуляцией теплоносителя в качестве движущей силы выступает явления разности плотности нагретой и холодной жидкости (теплоносителя) в подающей и обратной трубе соответственно.

Система с естественной циркуляцией теплоносителяСистема с естественной циркуляцией теплоносителя

При нагревании теплоносителя в котле его плотность уменьшается, и она вытесняется вверх по вертикальной трубе, вытесняемая более плотной холодной жидкостью, возвращающейся по обратной трубе.

При этом теплоноситель проходит путь от котла по вертикальному стояку к расширительному баку открытого типа, растекается далее по горизонтальным стоякам по радиаторам отопления и возвращается в котел по обратной трубе.

В таких системах важными параметрами являются: диаметр труб (особенно центрального подающего стояка), а также их уклон.

Преимуществом такой системы можно назвать ее энергонезависимость (при использовании простого твердотопливного котла), а в списке недостатков мы назовем отсутствие возможности регулирования теплорежимов различных помещений, повышенный расход топлива, необходимость использования металлических труб большого диаметра.

Системы с принудительной циркуляцией теплоносителя

Такая система дополнена еще и циркуляционным насосом, который «в принудительном порядке» создает движущую силу, приложенную к теплоносителю.

«Принудительная» система отопления«Принудительная» система отопления

Здесь также теплоноситель, нагреваясь в котле, движется по трубам под действием насоса, направляясь к отопительным приборам.

Циркуляционный насосЦиркуляционный насос

К преимуществам такой системы можно отнести возможность раздельного и гибкого (дифференцированного) регулирования мощности каждого радиатора или теплого пола с помощью ручных или автоматических вентилей, что позволяет более экономично использовать энергоносители для работы котла. В такой системе можно использовать пластиковые трубы, что существенно снижает стоимость материалов и облегчает монтажные работы, а сами пластиковые трубы можно «спрятать» в стены.

Трубы пластиковыеТрубы пластиковые

Недостатком такой системы является только ее «энергозависимость» от наличия в доме электричества для обеспечения работы насоса. В некоторых случаях используют комбинированную систему отопления.

Варианты монтажа водяных систем отопления

Если неподготовленный человек будет рассматривать все существующие варианты монтажа систем водяного отопления, особенно с естественной циркуляцией, он может «утонуть» в изобилии информации.

В рамках данной статьи мы остановимся на наиболее часто используемой схеме монтажа водяного отопления, доступной для повторения человеком без опыта таких работ.

Наиболее эффективным на сегодняшний день считается водяное отопление в частном доме, выполненное по двухтрубной системе монтажа водяного отопления, в которой «горячая» жидкость подается по одной (подающей) трубе, а «холодная» отводится по другой (обратной).

Двухтрубная схема монтажа с принудительной циркуляциейДвухтрубная схема монтажа с принудительной циркуляцией

Такая схема позволяет соединять отопительные приборы (радиаторы, контуры теплого пола) параллельно с независимым ручным или автоматическим (термостат тут «нада», однако) регулированием потока жидкости, проходящей через них. В таких системах отопления удобно использование специальных устройств — коллектором, к которым подключаются все «потребители» тепла.

Использование коллекторных узлов в системе отопления
Использование коллекторных узлов в системе отопления

Более подробно о системах монтажа отопительных водяных систем читайте в статье «Схема отопления частного дома»

Варианты котлов для частного дома

Весь этот смонтированный многометровый набор труб и радиаторов останется бесполезным без «сердца» отопительной системы — котла. Это один из (если не единственный) дорогостоящий объект отопительной системы.

Вариант монтажа оборудования котельнойВариант монтажа оборудования котельной

Выбор котла осуществляется по доступному в регионе расположения Вашего дома топливу: природный газ, электричество, твердое топливо и пр. Самым экономически выгодным и удобным в обслуживании является котел, работающий на природном газе.

Газовый котел системы отопления
Газовый котел системы отопления

Больше информации о газовых котлах в статье: «Как выбрать агв отопление?». А также читайте: «Двухконтурные газовые котлы отопления: что вы должны знать?»

Электрический также прост и автоматизирован, но «кушает» очень быстро Ваши денежки при оплате за более дорогую, чем природный газ, электроэнергию.

ЭлектрокотелЭлектрокотел

Достаточно информации про электрические котлы в статье: «Котел электрический: что нужно знать?

Нет доступа к газовой магистрали, слабый «ввод» линии электропередачи в дом – тогда выход один! То есть, два… Или твердотопливный котел (дрова, уголь, брикет, пеллеты)! Или котел на жидком топливе (солярке)! Сразу предупреждаем, думайте о помещении для хранения топлива и о времени, проведенном рядом с твердотопливным котлом при дозаправке при отсутствии системы автоматической подачи топлива.

Более подробно о твердотопливных котлах Вы можете прочитать в статье: Котлы отопления на твердом топливе».

Твердотопливный котелТвердотопливный котел

Расчет водяного отопления также включает в себя определение необходимой мощности котла, расчет гидравлического сопротивления системы для выбора мощности циркуляционного насоса, проектирование дымохода, монтаж водяного отопления с расширительным бачком и группой безопасности.

Более подробно об этом можно прочитать в других статьях нашего сайта.

Водяное отопление в деревянном частном доме, на даче, схемы разводки

В России в зимний период наступают суровые холода, поэтому иметь качественное водяное отопление в частном доме просто необходимо. Такая система обладает первенством перед остальными, так как за все годы уже успела показать себя с наилучшей стороны. Печное и каминное отопление сегодня уже не так эффективны, — это лишь дань нашей богатой истории.

водяное отопление в частном доме

Холодной и снежной зимой без отопления не обойтись…

Принцип функционирования водяного отопления

Водяное отопление частного дома тем и завоевало такую популярность, что по сути – это простой механизм. Есть замкнутая цепь, где котел нагревает воду до необходимой температуры, по трубам вода идет в батареи или радиаторы в помещениях и отдает тепло, после чего возвращается обратно в котел.

водяное отопление частного дома

Схема водяного отопления

Кроме основных элементов – котла, труб и радиаторов, система также может включать и дополнительные. Расширительный бачок служит для отвода появившихся при нагревании излишков воды. Также благодаря баку в системе отсутствует кислород. Еще один элемент – насос циркуляции. Это устройство служит для поддержания непрерывного круговорота воды в системе, при помощи такого насоса скорость нагревания температуры помещений увеличивается за счет того, что вода двигается быстрее. Также в системе могут быть и манометр, терморегулятор, отводчик воздуха, предохранительные клапаны.

Выбираем оборудование для отопления в частном доме

Самое главное оборудование, которое должным образом обеспечивает водное отопление в частном доме, — это котел.

При приобретении котла обычно принимается величина мощности 1 кВт на 10 кв.м помещения, которое отапливается.

Также учитывается и то, что высота потолков берется не больше 3-х метров. Кроме того, учитывается и объем помещения, уровень утепления самого дома, размеры окон и дополнительные потребители тепла.

Так, при площади, которая отапливается, мощность котла будет равняться:

  • 60 – 200 кв.м. – до 25 кВт;
  • 200 – 300 кв.м. – 25-35 кВт;
  • 300 – 600 кв.м. – 35-60 кВт;
  • 600 – 1200 кв.м. – до 100 кВт.

Чтобы оборудовать водяное отопление на даче или в частном доме, то можно подобрать электрический котел при площади 30-1000 кв.м. мощностью 3-105 кВт. Но электрокотлы имеют недостатки – высокая стоимость электроэнергии, постоянные перебои и перепады электроэнергии, недостаточная ее мощность.

водяное отопление на даче

Электрический котел

Также тщательно нужно выбирать и трубопровод. Используются трубы из разных материалов, каждый из которых обладает своими преимуществами и недостатками. В былые времена самыми распространенными были трубы из стали. Но сегодня они применяются уже реже. Ведь такие трубы более подвержены процессам коррозии.

Именно поэтому в настоящее время чаще применяются трубы из нержавейки или оцинкованные.

Также набирают популярность медные трубы. Они способны вынести высокие температуры, сами по себе – долговечны, поэтому трубы из меди являются самыми надежными. Но и стоят они недешево. Кроме того, в последнее время все чаще можно встретить водяное отопление в деревянном доме с полимерными трубами. Такие трубы делаются из металлопластика или пропилена (с участием алюминия). Трубы из таких материалов прочны, стойки к коррозии, внутри их не откладывается осадок. Но они имеют достаточно высокий коэффициент расширения при нагревании.

Рекомендуем к прочтению:

водяное отопление в деревянном доме

Обвязка котла медными трубами

Какие бывают схемы отопления частного дома

Схемы водяного отопления частного дома могут быть одноконтурными и двухконтурными. Одноконтурная система служит только лишь для обогревания помещения. Это более простая и недорогая система, которая подойдет в том случае, если у вас дом площадью до 100 метров квадратных. В такую систему входит одноконтурный котел и атмосферная вытяжка, однотрубная разводка трубами из стали или полимеров, чугунные, стальные или алюминиевые радиаторы.

система водяного отопления частного дома

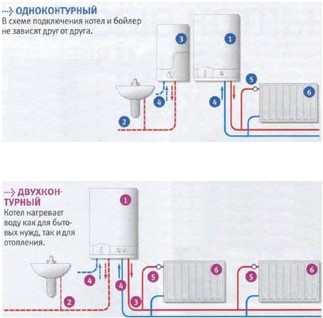

Одноконтурная и двухконтурная система водяного отопления

Система одноконтурного отопления может быть усовершенствована двухтрубной разводкой, добавлением насоса циркуляции, терморегулирующих вентилей на радиаторах.

Если вы хотите оборудовать одноконтурную систему для нагревания воды для нужд быта, то пересмотрите монтаж газовой колонки или бойлера. В другом случае вы можете сделать двухконтурную систему, которая предназначена не только для отопления, но и для нагрева воды.

Двухконтурная система водяного отопления частного дома является очень удобным вариантом.

Здесь котел комфортен при потребностях в горячей воде на семью не более 4-х человек. Вода должна быть водопроводная или умягченная, жесткая вода из скважины не подойдет. Можно оборудовать две одноконтурные системы, первая из которых будет «отвечать» за отопление помещений, а вторая – за нагрев воды. Благодаря такой системе в летний период вы будете пользоваться только системой подогревания воды, а на нее тратится всего лишь 25% мощности котла.

Разводка труб

Водяная система отопления частного дома подразумевает применение трех вариантов разводки трубопровода – однотрубную систему, двухтрубную и коллекторную.

Однотрубная система – это система, где от котла нагретый теплоноситель (вода) последовательно идет от одной батарее к следующей. Такая система имеет один большой недостаток – здесь очень трудно управлять разводкой, так как при перекрытии доступа воды в какой-либо из радиаторов перекрываются и остальные.

схемы водяного отопления двухэтажного дома

Однотрубная система

В двухтрубной системе для каждого радиатора есть труба с горячей и холодной водой. Так, с такой системой водяное отопление дома можно регулировать очень удобно.

водяная система отопления частного дома

Двухтрубная система отопления

Еще одна система – коллекторная. Еще ее называют лучевой. Здесь механизм работает таким образом: от коллектора (который представляет собой устройство, собирающее воду) к каждому прибору отопления подводятся две трубы – прямая и обратная. Благодаря этому можно просто монтировать систему со скрытой проводкой труб, можно поддерживать определенный температурный режим отдельной комнаты и регулировать его.

Рекомендуем к прочтению:

Если у вас двухэтажный дом

Сегодня схемы водяного отопления двухэтажного дома бывают самыми различными. Это может быть и коллекторная система, и двухтрубная разводка. Однотрубную разводку (такую, при которой радиаторы соединены последовательно) сегодня уже реже используют как схемы водяного отопления одноэтажного дома, так и двухэтажного.

Двухтрубная схема для двухэтажного дома – это универсальный и практичный вариант.

К каждому прибору отопления идет две трубы – для подачи и отведения воды. Специалисты советуют поступить таким образом: перед каждым радиатором поставить регулировочный клапан.

Коллекторная схема в двухэтажном доме – это достаточно дорогое удовольствие. Водяное отопление двухэтажного дома с такой системой, несмотря на это, также популярно. Ведь здесь преимущество на лицо – монтаж трубопровода скрыт, поэтому интерьер не портится. В данном случае котел ставится на первом этаже, расширительный бак – на втором. Трубопровод располагается под полом, потолком или подоконниками, поэтому есть отличная возможность его скрыть.

Коллекторная система является очень эффективной еще и потому, что здесь на каждый радиатор ставится регулирующий кран. Это очень удобно, так как в зависимости от ваших потребностей можно установить собственный климат.

водяное отопление частный дом

Коллекторная система отопления двухэтажного дома

Альтернативные способы водяного отопления частного дома

Кроме традиционного отопления при помощи нагревательного котла, существуют и другие виды водяного отопления частного дома. Такие современные системы эффективны в качестве основных отопительных систем дома, или дополнительных.

Очень часто сегодня можно услышать такое словосочетание – система «теплый пол». В принципе, теплый пол – это то же водяное отопление частных домов, которое можно применять еще и как дополнение к основному отоплению. Теплый пол обладает преимуществами – здесь большая территория теплоотдачи. Ведь в данном случае пол помещения – это практически большой радиатор. Да и воздух таким вот образом прогревается правильно – внизу тепло, а сверху – чуть прохладнее.

водяное отопление частных домов

Теплый водяной пол

Благодаря системе теплый пол можно снизить рабочий температурный режим теплоносителя (не более 55 градусов по Цельсию). Также можно установить тепловую мощность в необходимых пределах .

Недостатки системы теплый пол – это то, что такую систему сложно монтировать, а при уже законченном ремонте это невозможно, или вам придется поднимать пол, или углублять его.

Еще один вариант альтернативного водяного отопления – плинтусное отопление. По сути дела, плинтусное водяное отопление домов являет собой среднее между радиаторной системой и теплым полом. В данном случае оборудование для отопления ставится по периметру комнаты на уровне плинтуса. Благодаря этому равномерно прогреваются и стены, и пол. Воздух в помещении – также равномерный. С такой системой водяное отопление загородного дома или частного дома позволит вам обустроить интерьер без больших радиаторов, и все это без потерь тепла.

водяное отопление домов

Плинтусное отопление

Заключение

Таким образом, перед тем, как вы решили оборудовать водяное отопление в своем частном доме, следует выбрать подходящий вариант – традиционное отопление при помощи радиаторов или современные методы. У каждой системы есть преимущества и недостатки, поэтому для проектирования отопления лучше всего пригласить специалистов, которые будут способны учесть все детали.

Водяное отопление частного дома своими руками

Редкий житель мегаполиса не мечтает о собственном загородном доме, расположенном в тихой местности, неподалеку от живописного леса. Ни шумных соседей, ни душных улиц, ни постоянного гудения потока транспорта – преимуществ такого выбора, действительно, множество. Однако в такой ситуации на плечи хозяев ложатся все коммунальные хлопоты. В частности, придется собственными силами организовать водяное отопление в частном доме, иначе с приходом холодов придется возвращаться в квартиру. Конечно, современный рынок предлагает множество вариантов обогрева жилища, но водяная технология принадлежит к разряду классических, проверена временем, доказала свою надежность и эффективность в самых суровых условиях.

Преимущества выбора

Водяное отопление загородного дома обладает следующими положительными особенностями:

  • Монтаж возможен на любом этапе строительства коттеджа, не обязательно планировать все еще во время проектирования, допускается установка даже в готовом и обитаемом здании.
  • Вода – оптимальный во всех смыслах теплоноситель. Она характеризуется и высокой степенью теплопроводности, и невысокой ценой, и распространенностью, и высочайшей теплоемкостью.
  • Универсальность. Для этой схемы подойдет и электрическое отопление частного дома, и использование газового топлива, и дров, и мазута.
  • Конструктивное разнообразие. Отопительный контур предполагает различные варианты разводки труб, окончательная схема подбирается в соответствии с площадью здания, финансовыми возможностями владельцев, требованиями и прочим.
  • Индивидуальный монтаж на каждую батарею запорных клапанов гарантирует, что температура с высокой точностью может регулироваться в каждом отдельном помещении, при этом климатические условия в соседних комнатах, как и параметры функционирования системы, меняться не будут.

Читайте более подробно про выбор теплоносителя.

Особенности устройства и выбор циркуляционной схемы

Система отопления частного дома функционирует по достаточно простому принципу. Котел осуществляет нагрев теплоносителя, будь то вода или специальный раствор, который по системе труб достигает радиаторов, расположенных в отапливаемых комнатах. По мере остывания теплоноситель возвращается в котел, цикл повторяется.


Читайте также про схему отопления одноэтажного дома с принудительной циркуляцией.

Циркуляция основывается на одном из следующих методов:

  • Естественный процесс основан на разнице в плотности горячей и холодной воды. В процессе нагрева плотность жидкости падает, удельный вес снижается, а потому она начинает двигаться по трубам вверх. По мере остывания, наоборот, плотность увеличивается, раствор стремится вниз. Основное преимущество данного метода – абсолютная автономность, независимость от электричества, а также конструктивная простота. Главный минус – повышенный расход материалов, контур состоит из большого числа труб внушительного диаметра. Кроме того, при монтаже должен выдерживаться уклон примерно в 2 градуса.
  • Система отопления одноэтажного дома с циркуляционным насосом. Излишки воды, которые неминуемо формируются при нагреве, оказываются внутри специального расширительного бака, как правило, закрытого, что предотвращает явление испарения. Дополнительно обязательно ставятся манометры, контролирующие давление. Преимущества такой схемы заключаются в минимальном необходимом объеме теплоносителя, незначительном диаметре труб и меньшем их расходе. Главный недостаток – зависимость от электроснабжения, с которым в частном секторе нередко имеются проблемы.
  • Комбинация. Насос устанавливается в уже сделанный контур с естественной циркуляцией. Данный вариант работает и без насоса, но с его включением существенно увеличивается мощность и эффективность.

Число контуров и варианты разводки

Схема водяного отопления частного дома, в идеале, должна основываться на создании двух контуров. Такой подход гораздо удобнее. Первый контур работает на отопление, то есть доставляет теплоноситель к батареям, второй же обеспечивает доставку горячей воды к точкам потребления, на кухню, в ванную комнату.

Впрочем, если жильцы ранее позаботились о монтаже бойлера или газовой колонки, данное условие не обязательно.

Если говорить о способах разводки, то предлагаются следующие варианты:

  • Схема с одной трубой, по которой теплоноситель попадает в каждый из радиаторов. Преимущество такого решения в простоте, сведении к минимуму трудовых затрат и сокращении расходов. К сожалению, за простоту придется заплатить отсутствием возможности регулировки температуры каждой батареи в отдельности.
  • Схема с двумя трубами лучше в плане эксплуатации, температура настраивается точно и быстро, все радиаторы нагреваются равномерно.
  • Коллекторная схема подразумевает, что подача и отвод теплоносителя происходят по разным трубам, функционирующим единой системой благодаря коллекторам. Выглядит такой контур эстетично и привлекательно, настраивается температура каждой батареи в отдельности.

Выбираем котел



Все виды современного водяного отопления в частном доме функционируют благодаря котлу. Именно он является генератором тепловой энергии. На рынке широко представлены модели, работающие на следующем топливе:
  • Газ. Наиболее востребованный вариант. Причина этого – невысокая цена газа при значительном КПД, простоте эксплуатации и минимальном уровне шума. Недостаток, по сути, один – необходимость получения многочисленных разрешений для того, чтобы подключиться к магистральному газопроводу.
  • Электричество. Оптимальный вариант с точки зрения безопасности в доме. Для этого агрегата не нужно выбирать специальное место для установки, он занимает минимум пространства, не выделяет продуктов горения. К сожалению, прибор недешев в эксплуатации, кроме того, в сельской местности часто энергетическая сеть достаточно изношена, наблюдаются перебои в подаче энергии, что также накладывает определенные ограничения на монтаж.
  • Жидкое топливо. Конструкция очень напоминает газовые аналоги, за исключением типа горелки. Нуждаются в обустройстве отдельного помещения котельной, производят достаточно много продуктов горения, из-за чего требуют регулярной чистки.
  • Твердое топливо. Обогрев с их помощью очень дешев, в частном секторе редко возникают проблемы с поиском и приобретением дров. Отрицательная сторона заключается в необходимости регулярно подкладывать горючее в топку, вычищать золу.
  • Комбинированные источники тепла способны использовать сразу несколько видов топлива, в результате чего считаются наиболее надежным выбором.

Мощность котла можно выбрать на основе следующей схемы: для южных районов требуется киловатт на 10 квадратных метров площади, для центральных – полтора киловатта, для северных – два. Впрочем, специалисты рекомендуют добавить к получившемуся значению еще 20-30 процентов, чтобы техника справилась с сильными морозами.

Выбираем материал труб

Правильно подобранные трубы исключат многие проблемы в процессе эксплуатации, гарантируют высокий уровень надежности системы:

  • Популярные ранее стальные варианты в последнее время используются нечасто. Связано это со сложностями во время монтажа, подверженности коррозии даже при наличии защитного покрытия.
  • Металлопластик легок в установке и прочен, но его слабое место – резьбовые соединения и фитинги, которые могут деформироваться в процессе резких изменений температуры теплоносителя, что спровоцирует потерю герметичности и протечки.
  • Медь. Во всех смыслах отличный вариант, но предполагающий значительные финансовые расходы.
  • Полипропилен – золотая середина. Прочность, гибкость, устойчивость к коррозии и температурным колебаниям – элементы отличаются всеми этими качествами.

Выбираем батареи

Важно также правильно подобрать водный радиатор:

  • Сталь. Главное преимущество – демократичная цена. Минус – подверженность коррозии, из-за чего значительно снижается эксплуатационный ресурс.
  • Алюминий. Устойчивы к коррозии, быстро нагреваются, но уязвимы для перепадов давления. Впрочем, это явление больше характерно для систем в многоквартирных домах, индивидуальный коттедж в этом плане достаточно стабилен.
  • Комбинация металлов. Сочетают в себе лучшие качества стали и алюминия.
  • Чугун. Знакомы всем еще с советских времен. По сути, вечные, но тяжелые, требующие использования мощных кронштейнов во время монтажа.

Инструкция по установке

Водяное отопление частного дома своими руками обустраивается по следующей схеме:

  • Монтируется котел. Место для него стоит подобрать так, чтобы максимально упростить разводку труб и сократить расходы материалов. Если ставится газовый или электрический вариант, нужно помнить об удобстве подключения к магистрали или проводке. Высота монтажа играет роль только для схем с естественной циркуляцией, чем ниже входит обратная труба, тем лучше.
  • Монтаж радиаторов водяного отопления в частном доме. Батареи ставятся под окнами, что способствует лучшему воздухообмену. При монтаже следует строго выдерживать горизонталь и минимальные отступы: 10 сантиметров – от подоконника, 6 – от пола. В идеале, стоит сразу установить запорную арматуру для экстренного отключения и стравливания воздуха.
  • Разводка труб, установка вспомогательных приборов. Начинается этот процесс непосредственно от котла отопления на основе заранее разработанной схемы, применением соединительных элементов, в том числе уголков, фитингов, тройников и прочего. Свой дом можно оснастить и разводкой открытого типа (трубы всегда на виду), и закрытой схемой (детали скрыты в нишах). Вместе с трубами также подключаются батареи, монтируются циркуляционные насосы (если технология предполагает их наличие), расширительный бак, фильтры, блоки безопасности, предохранительные клапаны и прочее.

Таким образом, можно собственными силами создать надежную, долговечную и эффективную систему отопления, которая не подведет в самый суровый мороз!

Водяное отопление в частном загородном доме своими руками

Суровая русская зима заставляет каждого задуматься об утеплении своего жилища. И если счастливые владельцы квартир с централизованным отоплением могут переложить свои заботы на могучие плечи коммунальных компаний, жильцам так называемых частных домов приходится решать проблемы самостоятельно. Вариантов отопления можно подобрать множество. Однако среди разнообразных систем обогрева жилища чаще всего выбирают водяное отопление, как наиболее практичный и традиционный вариант.

Как устроена водяная система отопления?

Принцип функционирования водяного отопления достаточно прост. Конструкция представляет собой замкнутую систему, состоящую из нагревательного котла, трубопровода и радиаторов.

Котел разогревает теплоноситель, это может быть вода или раствор на основе одного из гликолей, который по трубам поступает в радиаторы, расположенные в отапливаемом помещении. Батареи нагреваются и отдают тепло в воздух, за счет чего нагревается уже само помещение. Остывший теплоноситель по трубам возвращается к котлу, где нагревается вновь и цикл повторяется.

Системы водяного отопления смогут подключаться к котлам, работающим на газе

Водяное отопление — замкнутая система, в которой циркулирует теплоноситель: 1 — расширительный бак; 2—автоматический блок управления; 3—вихревой генератор; 4 — циркуляционный насос; 5—бак-термос

Циркуляция теплоносителя, на которой основаны все  системы водяного отопления, может осуществляться двумя способами — естественным и принудительным.

Вариант #1 — естественная или гравитационная

Процесс осуществляется за счет разных плотностей холодной и горячей воды. Нагретая жидкость становится менее плотной и, соответственно, весит меньше, поэтому стремится вверх, продвигаясь по трубам. Остывая, она уплотняется, после чего возвращается в котел.

Система с естественной циркуляцией

Система с естественной циркуляцией работает за счет действия естественных сил гравитации

Главным достоинством естественной системы считается автономность, поскольку она не зависит от электричества, и предельная простота конструкции. К недостаткам относят необходимость использования большого количества труб, причем их диаметр должен быть достаточно велик, чтобы обеспечивать естественную циркуляцию. А так же отсутствие возможности использовать современные модели батарей с небольшим сечением и необходимость строгого соблюдения уклона не менее 2°.

Вариант #2 — принудительная система

Движение теплоносителя по трубам происходит за счет работы циркуляционного насоса. Образующиеся при нагреве излишки жидкости отводятся в специальный расширительный бачок, чаще всего закрытый, что предотвращает испарение воды из системы. В случае если в качестве теплоносителя выбирается раствор гликолей, расширительный бачок в обязательном порядке должен быть закрыт. Кроме этого в системе присутствует манометр, осуществляющий контроль за давлением.

Принудительная система отопления

Принудительная система подразумевает дополнительные расходы на расширительный бачок, манометр, насос, терморегуляторы и т.д.

Достоинства конструкции неоспоримы: малый объем теплоносителя, в качестве которого можно использовать не только воду, меньший расход труб, диаметр которых меньше, чем в предыдущем случае. Возможность регулирования температуры нагрева радиаторов, батареи могут быть любого типа с любым диаметром трубы. Основной недостаток – зависимость от подачи электричества, с помощью которого работает насос.

Более подробное сравнение этих двух вариантов можно посмотреть в этом видео:

Устройства, необходимые для работы системы

Домашняя водяная система отопления будет бесперебойно функционировать только в случае, если правильно подобраны ее главные составляющие.

Котел для разогрева теплоносителя

Практика показывает, что он может быть любого типа: газовый, электрический, на жидком или твердом топливе. Наиболее экономичны модели, работающие на газе. Однако они требуют подведения газовой магистрали, регулярного контроля и обслуживания специалистами.  Твердое или жидкое топливо предполагает полную независимость отопления от централизованных сетей, но потребует обустройства специального хранилища для запасов топлива.

Котел чаще всего устанавливают в подвале дома

Котел чаще всего устанавливают либо в подвале дома, либо в специально оборудованном помещении — котельной

Электрический котел должен подключаться к сети и потребляет достаточно большое количество энергии. Этот вариант вообще мало целесообразен, поскольку проще поставить электрические радиаторы и напрямую преобразовывать в тепло электроэнергию.

Мощность оборудования выбирается исходя из площади отапливаемого помещения. В среднем, чтобы обустроить водяное отопление дома, подбирают котел с мощностью 1 кВт на 10 кв. метров при высоте стен не более 3 м. Так же стоит учесть и степень утепления жилища, размеры окон и наличие возможных  дополнительных потребителей тепла.

Трубы, составляющие отопительный контур

Традиционно они изготавливались из металла. Но стальные конструкции, монтирующиеся с помощью сварки, легко подвергаются коррозии. Поэтому им на смену пришли оцинкованные и нержавеющие трубы, у которых этот недостаток отсутствует. Наиболее надежный вариант из металла – медные трубы, которые выдерживают перепады давления, температур и не подвержены коррозии. Их можно просто  «спрятать» в стены дома. Однако высокая стоимость такого оборудования относит его к числу эксклюзивных вариантов.

Металлопластиковые трубы обладают хорошими эксплуатационными характеристиками. Они прочны, не подвержены коррозии, просты в монтаже, на их внутренних поверхностях не откладываются осадки. Единственный недостаток: высокий коэффициент теплового расширения, что провоцирует повреждение трубы при температурных перепадах.

Разбор классических вариантов разводок

Нужно отметить, что водяное отопление загородного дома может быть обустроено разными способами. Различают одноконтурную и двухконтурную систему. Первая предназначена исключительно для обогрева помещений.

Она состоит из одноконтурного котла с атмосферной вытяжкой, простой однотрубной разводки и нужного количества радиаторов. Для того чтобы обеспечить подачу горячей воды может быть установлено одновременно две таких конструкции. При этом одна будет осуществлять отопление, а вторая – нагревать воду. Что достаточно практично, поскольку в теплое время года можно будет пользоваться только нагревом воды.

Конструкция считается самой недорогой и наиболее простой в монтаже, лучше всего подходит для домов, чья площадь меньше или равна 100 кв. м. Вероятно, поэтому ее достаточно часто используют, чтобы обустроить водяное отопление на даче. Может быть усовершенствована путем добавления циркуляционного насоса, двухтрубной разводки и терморегуляторов на радиаторах.

Двухконтурная конструкция используется для отопления и подачи горячей воды. Особенно удобна в домах, где проживает не более 4 человек. Еще один нюанс: вода должна быть водопроводной или специально умягченной, жесткая прямо из скважины не подойдет.

Исходя из принципа движения теплоносителя, система может быть однотрубной, двухтрубной и коллекторной. Рассмотрим каждую из них поподробнее.

Вариант #1 — однотрубная система

Теплоноситель последовательно переходит от первой батареи к следующей. При этом температура каждого последующего радиатора будет несколько ниже. Самому последнему может уже не хватать тепла для достаточного обогрева помещения.

Однотрубная система

Однотрубная система практически не регулируется, поскольку перекрытая батарея закроет доступ жидкости ко всем остальным

При необходимости отремонтировать радиатор придется сливать теплоноситель из системы и только после этого можно производить манипуляции с вышедшим из строя прибором.

Вариант #2 — двухтрубная система

Такая схема более качественно прогревает помещение. Она предполагает наличие двух труб, подходящих к каждой батарее. По одной из них к радиатору поступает нагретая жидкость, а при помощи другой отводится после остывания.

Двухтрубная разводка

Отличительная особенность такой системы: трубы с горячим теплоносителем подключаются к радиаторам параллельно, что дает возможность при необходимости отключать батареи

Более подробно об устройстве и принципе работы двухтрубной системы отопления вы можете из нашей статьи: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/dvuxtrubnaya-sistema-otopleniya-chastnogo-doma.html

Как и в предыдущем варианте в последнем радиаторе температура будет несколько ниже, но потери в этом случае незначительны.

Вариант #3 — коллекторная разводка

Наиболее удобная в использовании система, предполагающая наличие коллектора, от которого отдельно к каждому из радиаторов подходит труба с горячим теплоносителем и еще одна возвращает остывшую жидкость. Дает возможность регулировать температуру в помещении, осуществлять ремонт или замену  любого участка системы без предварительного отключения отопления. Основной недостаток: большой расход труб и необходимость монтажа коллекторного шкафа.

Водяная система отопления: коллекторная система

Коллекторная система позволяет регулировать температуру в помещении и производить ремонт радиаторов без отключения отопления

При желании вполне возможно обустроить домашнее водяное отопление своими руками. Проектирование системы потребует точных расчетов и грамотного подбора оборудования, которое впоследствии будет нужно качественно смонтировать. Если есть сомнение в собственных силах, лучше доверить ответственное дело специалистам, которые профессионально и в короткие сроки произведут все необходимые работы. Их результатом станет теплый и уютный дом.

Водяное отопление дома своими руками, все этапы работ

Частному дому как любому жилому дому требуется отопление, и какое оно будет, зависит от владельцев дома. Существует несколько видов отопления: воздушное, водяное, паровое, инфракрасное. Я не буду расписывать каждый из них, это материал на несколько статей, остановлю лишь свой выбор на водяном, в данном случае свой дом имеет преимущество в отличие от квартиры, так как в нем можно оборудовать любой вид автономного отопления, из выше описанного. Итак, по порядку, водяное отопление дома, что, как и зачем.

Закрепленный алюминиевый радиатор

Почему именно водяное отопление?

Почему я выбрал водяное отопление, а не скажем воздушное, которое обладает рядом преимуществ в отличие от водяного? Ответ прост, при строительстве дома многие вещи нужно учитывать на этапе строительства, и отопление не является исключением. Наш дом был уже построен и в силу конструктивных причин я не смог применить воздушное отопление, для которого необходимо проложить твердые и гибкие воздухопроводы. Их прокладка подразумевает заранее продуманный маршрут в стенах, потолках и перекрытиях, а в нашем случае это было бы проблематично.

Также в свое время мне пришлось поработать в теплотехнической фирме, которая занималась монтажом отопления. В ней работы проводились, как говориться «под ключ» начиная от проведения газа в дом/квартиру, с последующей установкой котла и его обвязкой и заканчивая прокладкой системы отопления (радиаторы, теплые полы) по всему дому.

Поэтому перед началом монтажа в своем доме я уже имел опыт, и заранее определил для себя сделать систему водяного отопления своими руками максимально простой и надежной.

Водяное отопление, его преимущества и недостатки

Преимущества

  • Первым преимуществом водяного отопления является высокая теплоемкость воды, в отличие от воздуха.
  • Единожды смонтированная система практически не требует постоянного обслуживания, например доливания воды.
  • Немаловажным плюсом также является возможность регулирования температуры в каждой комнате, тем самым создавая комфортную температуру и при этом не открывать окна, выбрасывая лишнее тепло и деньги на ветер.

Недостатки

  • Основным недостатком я бы назвал замерзание системы в зимнее время при отключении, с чем мы столкнулись на собственном опыте. Так как в 2014 г. я уехал из города, и дом был не жилой, поэтому систему пришлось слить, а иначе бы она потекла.
  • Монтаж системы водяного отопления подразумевает, аккуратность монтажа и герметичность всех соединений.
  • Можно еще написать, что водопроводная вода содержит щелочи и соли, которые накапливаются в элементах отопительной системы, но по опыту скажу, что если обычную воду залить один раз, а не сливать и заливать каждый сезон новую то вода практически не несет никакого вреда.

Основные элементы водяного отопления

  1. Самым главным элементом системы водяного отопления, как впрочем, и любой другой является – котел (источник тепла). Какой именно будет котел, зависит от возможностей владельца (наличия ресурсов таких как газ, электричество, дрова, мазут), он может быть газовым, электрическим, твердотопливным или на мазуте, также источником тепла может служить тепловой насос или солнечные коллектора.
  2. Следующий элемент, это трубы, с помощью которых происходит передача тепла от источника к радиаторам. В настоящее время самые популярные трубы – пластиковые.
  3. Радиаторы — это тот элемент системы, который отдает тепло непосредственно в помещение.
  4. Различная арматура (краны, фильтры), расширительный бачок, насос и т.д.

Инструмент необходимый для монтажа отопления

  1. Аппарат для пайки полипропиленовых труб
  2. Разводной ключ
  3. Ключ водопроводный, лучше несколько размеров
  4. Пакля
  5. Паста для смазки пакли
  6. Ключ для скрутки секций алюминиевого радиатора (можно взять в аренду)
Основной набор инструмента для монтажа отопления

Монтаж системы водяного отопления своими руками

Составление чертежа

Перед началом монтажа должна быть схема (чертеж) вашей системы отопления. Не пренебрегайте этим. Чертеж поможет вам определить маршрут прокладки труб (их количество, метраж), размещение радиаторов, количество секций, нужное количество уголков и арматуры. Совсем не обязательно детально вырисовывать, главное чтобы вы сами в ней (в схеме/чертеже) могли разобраться и соответственно по ней правильно составить смету необходимых материалов.

Вот пример моей схемы, по которой я представлял, как будет выглядеть моя система отопления.

Примерная схема водяного отопления в доме

Для подстраховки я обратился в одну из фирму, где сравнительно недорого сделали теплотехнический проект моего дома (только проект без услуг монтажа). Мне это было нужно для убедительности, что я двигаюсь в верном направлении, и для успокоения своей совести.

На рисунке ниже представлены две страницы из проекта, которые дают представление, как монтировать систему.

Аксонометрия системы радиаторного отопления домаСхема обвязки котлов и бойлера

После того как схема составлена, весь необходимый материал куплен, а нужный инструмент под рукой то можно приступать к монтажу отопления.

Установка котла

Обычно работы по отоплению начинают с установки котла, а уже от него «пляшут» дальше, по крайней мере, в такой последовательности делали в фирме, где я работал. У себя дома газовый котел на кухне устанавливала теплотехническая фирма (тогда я еще не имел опыта в этом деле). Они установили котел, подключили его к газу (без газосварщика тут не обойтись), прикрутили газовый кран и все. Дальше отопление не делали, так как не были закончены основные строительные работы во многих комнатах.

Газовой котел лежащий на боку до установки (вид сзади)Установленный газовый котел на кухне

Уже через год два, когда были закончены строительные работы, я приступил к окончательному монтажу системы отопления.

На фото ниже показана обвязка газового котла (слева на право) подача отопления (крайняя слева), далее горячая вода, вход газа, вход холодной воды (тут установлен механический фильтр, и магнитный фильтр против накипи) и обратка отопления. На газ (после крана) также необходимо установить газовый фильтр (изначально он не был установлен).

Обвязка газового котлаОбвязка газового котла (вид снизу)

Помимо газового котла я установил, уже самостоятельно твердотопливный котел. Его я планировал использовать нисколько в качестве резервного, сколько для экономии газа. В своем доме периодически образуются дрова, особенно когда идет стройка, также в ход идут срезанные ветки со двора.

Твердотопливный котел стальной, в качестве топлива можно использовать как дрова, так и уголь. Котел не пиролизный (не длительного горения), дрова при хорошей тяге прогорают быстро, уголь горит дольше.

Обвязка твердотопливного котла

Сверху котла выходит подающая труба отопления, на которой размещена группа безопасности, также в верхней части котла размещено реле, которое позволяет (через цепочку) в зависимости от температуры регулировать открывание заслонки.

Твердотопливный котел (вид спереди)

Обратный патрубок размещен сзади, к нему подключен насос и расширительный бак.

Обвязка твердотопливного котлаРасширительный бачок закрепленный на обратном трубопроводеНасос закрепленный на обратном трубопроводе твердотопливного котла

При установке твердотопливного котла больше всего времени ушло не на сам котел, а на монтаж дымовой трубы так как котельная одноэтажная, а трубу нужно было выгонять выше второго этажа.

Труба из нержавейки утепленная.

Дымовая труба из нержавеющей стали

Соединения с использованием пакли

Все резьбовые соединения я герметизирую с помощью пакли и пасты. Это надежный и проверенный годами способ герметизации, как по мне, это лучше чем фум-лента, которая, кстати, не разбухает под воздействием воды, хотя и проста в использовании. Сначала я беру немного пакли и аккуратно наматываю на резьбу, наматывать нужно в ту сторону, по которой идет накручивание гайки, затем наношу немного пасты и обмазываю всю паклю, а затем накручиваю гайку. Конечно, не всегда получается с первого раза, но после того как вы по практикуетесь с паклей у вас все получится.

Крепление радиаторов и определение количества секций

Радиаторы я использовал алюминиевые, на мой взгляд, это оптимальный вариант цена качество для частного дома. Для определения количества секций в комнатах используются специальные расчеты, где учитываются теплопроводность материалов (ограждающих конструкций), считаются теплопотери через потолки и стены, но эти расчеты сложны, поэтому на практике многие высчитывают по этой простой формуле.

Расчет количества секций алюминиевого радиатора

Количество секций N я округлял в большую сторону, а в некоторых случаях добавлял по 1-2 секции.

Для скрутки секций радиаторов ключ покупать не обязательно, можно взять в аренду или поступить, как я заранее зная количество секций в каждой комнате попросить продавца скрутить их в момент покупки. Для крепления радиаторов я использовал два вида кронштейнов, по бетону и гипсокартону.

Кронштейны для крепления алюминиевого радиатора

В гостиной я заранее закрепил основу под радиаторы из OSB, а там где использовался гипсокартон, устанавливал металлический профиль CD, это в основном в спальне и детской на втором этаже, все это устанавливал в момент отделки.

Радиатор установленный в гостинойРадиатор установленный в кухнеРадиатор установленный в спальне

При первом заполнении водой и запуске системы, не забываем спускать воздух, используя кран Маевского, на каждом радиаторе.

Прокладка труб

Когда радиаторы закреплены, а котлы установлены и выполнена их обвязка, можно приступать к их соединению друг с другом. В качестве труб я использовал полипропиленовые трубы диаметром 32, 25, и 16. Для отопления и горячего водоснабжения нужно использовать трубы, армированные алюминиевой фольгой или стекловолокном, так как у них меньше температурное удлинение.

Полипропиленовые трубы армированные фольгой (слева) и стекловолокном (справа)

Данные трубы отлично паяются и обеспечивают герметичное, неразъемное соединение. Трубы диаметром 32 и 25 я использовал в качестве транзитных, а трубы диаметром 16 уже использовались при подключении их к радиаторам (см. фото выше)

На схеме и фото видно, что у меня смонтирована двухтрубная система водяного отопления с искусственной циркуляцией.

Установка бойлера косвенного нагрева

При монтаже системы водяного отопления я установил бойлер косвенного нагрева. По характеристикам отличная штука. Представляет собой обычный бак объемом 100 л. в котором размещен змеевик (дополнительный контур, находящийся внутри). Вода в баке может нагреваться от тэна как в обычном электрическом бойлере, либо от змеевика, который может греется от солнечного коллектора, твердотопливного котла или от любого другого источника тепла.

На фото ниже бойлер, установленный в гараже, и еще до конца не подключеный, так как работы в ванной еще не закончены.

Бойлер косвенного нагрева в гараже

Заключение

Систему водяного отопления я монтировал вместе с горячим водоснабжением на кухне, только ванная осталась не доделанной. В целом система была заполнена водой, и год два все работало. Сейчас дом стоит не жилой и систему пришлось слить, в целях не замерзания зимой. На данный момент это все основные работы, которые сделаны мною, надеюсь, я доступно изложил ход своих работ.

Если у вас есть предложения или вопросы, пишите в комментариях и я с радостью на них отвечу.


Поделиться новостью в соцсетях



About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
