Воздушное отопление частного дома – достоинства, схема монтажа + Видео

Воздушное отопление частного дома при правильном его монтаже и грамотном выборе необходимого оборудования дает возможность сделать обогрев жилища по-настоящему экономичным и эффективным.

Особенности и достоинства воздушного отопления

При возведении и последующем обустройстве своего жилья огромное значение для комфортного обитания в нем имеет выбор системы обогрева. Давно известным и отлично зарекомендовавшим себя способом поддержания оптимальной температуры в доме является воздушное отопление. Под таковым понимают систему термической регуляции, предполагающей подачу нагретого потока воздуха в различные помещения и комнаты жилого строения. Отопление этого типа по ряду показателей выглядит намного предпочтительнее печных и радиаторных отопительных комплексов.

Особенности и достоинства воздушного отопленияОсобенности и достоинства воздушного отопления

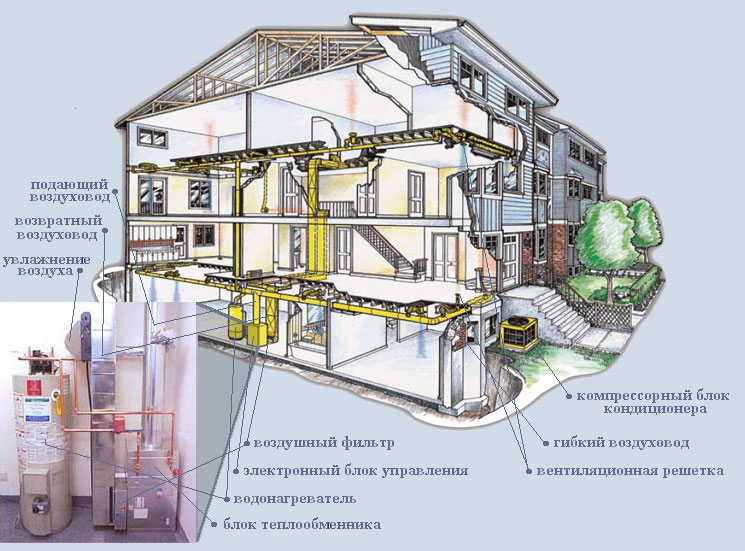

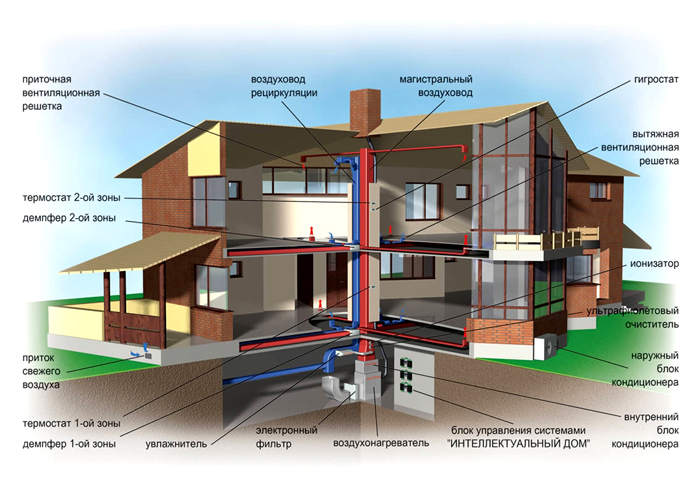

Система воздушного отопления

Интересующая нас система обогрева, которую несложно сделать своими руками, не нуждается в установке сложных циркуляционных устройств для перемещения теплоносителя.

Разогретое масло либо вода, используемые при радиаторном обогреве, передвигаются по отопительным трубам под высоким давлением. За счет этого теплоноситель причисляется к очень агрессивной и потенциально небезопасной среде. Чтобы контролировать ее, приходится монтировать дорогостоящие компоненты отопительной системы, которые должны иметь абсолютную герметичность и хорошо противодействовать коррозионным процессам.

Даже самое незначительное повреждение одной из частей такого комплекса становится причиной выхода его из строя и проникновения горячего масла (воды) в жилище. Разогретые жидкости, вышедшие из-под контроля, способны натворить немало бед – испортить имущество человека или нанести вред его здоровью. Более простое и надежное воздушное отопление с этой точки зрения в разы безопаснее.

Не стоит забывать и о том, что радиаторный обогрев нужно обязательно отключать, когда он не используется. Если зимой вы оставите теплоноситель в системе, а сами уедете на длительное время, и трубы, и батареи могут разрушиться (замерзшая вода просто-напросто разорвет их). Поэтому для загородных жилищ, где люди бывают непостоянно, радиаторное отопление не подходит. А вот воздушное, наоборот, идеально годится. Его допускается запускать и отключать в любое время и на требуемый вам срок. Приехали отдохнуть на дачу на выходные – включили воздушный обогрев, уезжаете через пару дней – отключили. Никаких проблем!

Другое важное достоинство воздушного отопления – отсутствие участков повышенной температуры около батарей и печей. Рассматриваемая нами система обогрева нагревает воздух равномерно по всему жилью. А это значит, что в домах с воздушным отоплением вы никогда не увидите вздувшихся обоев, влажных потеков на потолках и стенках, запотевших окон. Все указанные явления обусловлены температурными перепадами, которых априори не может быть при эксплуатации воздушных отопительных систем.

Проектирование и выбор оборудования для воздушного обогрева

Качественный монтаж системы воздушного отопления невозможен без выполнения предварительных расчетов. Если вы задумали установить ее своими руками, вам нужно определиться с далее приведенными показателями:

  • сечение воздуховодов;
  • величина мощности теплового генератора;
  • скорость, с которой нагретый воздух подается в дом;
  • объемы тепловых потерь на напольных, стеновых и потолочных поверхностях;
  • аэродинамические особенности системы.
Проектирование и выбор оборудования для воздушного обогреваПроектирование и выбор оборудования для воздушного обогрева

Оборудование для воздушного отопления

Грамотно рассчитать их человеку, далекому от премудростей отопительных комплексов, сложно.

Желательно доверить проведение всех расчетов специалисту. Тогда вы точно сможете обустроить действительно высококачественную систему обогрева своего жилища.

Без расчетов и составления проекта, в котором будет определено устройство воздушного отопления, приступать к работам нет смысла. А в случаях, когда проектирование выполняется неправильно, при эксплуатации системы воздушного отопления вы можете столкнуться со следующими проблемами:

  • сквозняки в комнатах;
  • громкий шум, гудение и вибрирование оборудования при его запуске и работе;
  • чрезмерный (потенциально опасный) нагрев теплового носителя.

Главным элементом воздушного обогрева считается нагревательный агрегат. Сейчас его функцию обычно выполняет газовый теплогенератор. Но вы можете установить и любой другой нагреватель (например, электрический либо тот, который функционирует на твердом горючем – на дровах, угле и так далее). Подбор конкретной модели теплогенератора зависит от планируемого расхода топлива и общей площади всех комнат, которые будут отапливаться.

Также для монтажа системы своими руками вам нужно приобрести жесткие либо гибкие трубы, называемые воздуховодами, тройники и отводы для них, специальные решетки и рукава для забора воздуха, вентилятор, клапаны, скотч (армированный) для герметизации участков соединения отдельных элементов системы, универсальный крепеж (саморезы, шурупы).

Установка системы своими руками – схема выполнения и советы специалистов

Устройство воздушного обогрева очень простое. По сути, система состоит из теплогенератора, приточного вентилятора и комплекса воздуховодов, изготовленных из нержавейки. Поэтому сделать его своими руками вам будет несложно. Воздушное отопление частного дома монтируется в пять стадий:

  1. Установка теплогенератора и теплообменника.
  2. Монтаж вентилятора.
  3. Выполнение разводки и размещение воздуховодов.
  4. Теплоизоляция подающих и обратных клапанов.
  5. Установка рукавов для подачи воздуха.

Теплогенератор обычно размещают в подвальном помещении дома. Если вы ставите газовый нагреватель (котел), его подключение должен производить специалист газовой службы. Самому такую работу делать запрещается.

Установка системы своими руками – схема выполнения и советы специалистов
Установка системы своими руками – схема выполнения и советы специалистов

Монтаж системы воздушного отопления

Твердотопливный котел или электрический нагреватель можно установить и подключить самостоятельно. Обратите внимание! Для воздушного отопления подходит только то оборудование, функционирующее на твердом топливе, которое дает возможность корректировать скорость сжигания дров (угля).

Затем монтируете теплообменник (его легко изготовить из листа обычной жести), подсоединяете его к воздуховоду, ставите вентилятор под камерой сгорания. С внешней стороны стены (с улицы) к месту размещения вентилятора подключите обратную трубу.

После этого нужно сделать разводку. Присоединяете воздухоотводы (рекомендуется применять гибкие изделия, но можно использовать и жесткие трубы) к подающему и обратному каналу, монтируете клапаны. Вам осталось лишь установить рукава, по которым к теплогенератору будет подаваться воздух, и утеплить их (а также клапаны), чтобы исключить риск образования конденсата при работе системы.

Ваше воздушное топление готово!

Воздушное отопление частного дома своими руками

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Если вы еще не определились с выбором отопительной системы для своего дома, то стоит рассмотреть все варианты. Внимания заслуживает и воздушное отопление частного дома своими руками. Это не самый популярный вариант, но довольно эффективный. Для обогрева комнат не требуется трудоемкого обслуживания и использования радиаторов. При этом нагретые воздушные массы сразу поступают в помещение. Создавая проект, не забывайте учитывать, что при неправильной планировке может появиться нежелательный шум. Кроме того, стоит продумать установку воздуховодов, которые имеют значительный диаметр.

Воздушное отопление частного дома своими руками
Воздушное отопление частного дома своими руками

На схеме показан вариант подобной конструкции

Содержание статьи

Что такое воздушное отопление частного дома своими руками

Система воздушного отопления для частного дома предполагает применение воздуха как основного источника тепла. При этом потоки под воздействием вращения вентилятора подаются к теплообменнику. Воздух прогревается, а затем раздается по воздуховодам. Подобная конструкция объединяет в себе кондиционирование, отопление и вентиляцию.

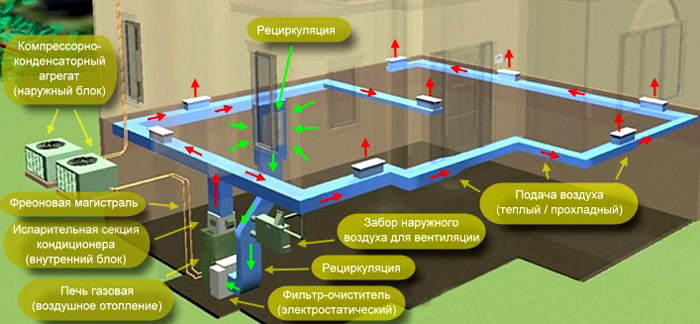

Так работает конструкция с вентилируемой системойТак работает конструкция с вентилируемой системой

Так работает конструкция с вентилируемой системой

Создавать проект воздушного отопления нужно на этапе возведения постройки. Для планировки выполняют следующие действия:

  • рассчитывают тепловые потери;
  • определяют необходимую мощность агрегата воздушного обогрева;
  • выбирают нагревательную конструкцию и планируют размещение вентиляционных шахт;
  • рассчитывают показатели аэродинамического сопротивления для определения потерь напора и окончательного выбора установки.
Необходимое оборудование для прогрева помещенийНеобходимое оборудование для прогрева помещений Необходимое оборудование для прогрева помещений
Полезная информация! Перемещение воздуха происходит за счет вентилятора воздухонагревателя. Часто монтируются вентиляционные решетки, через которые изменяется скорость, расход и направление воздушных масс.

Как функционирует система

В процессе монтажа воздушного отопления частного дома своими руками применяются два основных способа. Раньше в жилых зданиях использовались конструкции по аналогии с водяным отоплением. В данном случае в качестве теплоносителя применялся воздух. И нагретые металлические воздуховоды раздавали теплый воздух по комнатам.

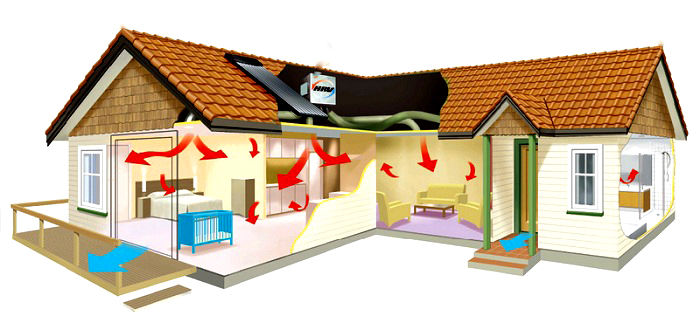

Перемещение потоков горячего и холодного воздухаПеремещение потоков горячего и холодного воздуха

Перемещение потоков горячего и холодного воздуха

Сейчас чаще применяется прямой нагрев, когда используются теплогенераторы (рекуператоры). Воздух с улицы нагревается в специальной смесительной камере от отработанного воздуха помещения, дополнительно подогреваясь ТЭНами (в сильные морозы просто необходимо) и по каналам перемещается в комнаты. Такой подход обеспечивает лучший КПД. Такая технология стала особенно востребованной благодаря объединению с установками кондиционирования и вентиляционными агрегатами.

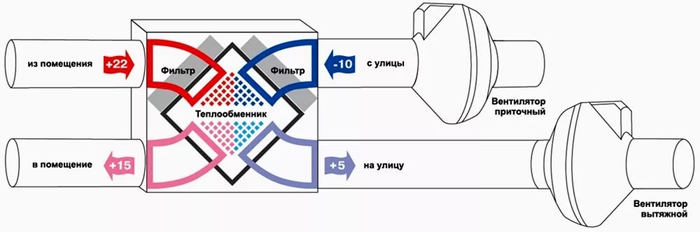

Принцип работы рекуператораПринцип работы рекуператора

Принцип работы рекуператора

Статья по теме:

Принцип работы рекуператораПринцип работы рекуператораРекуператор для частного дома. Что это за устройство? Как оно работает? В чем его преимущества? Сложно ли выполнить самостоятельный монтаж? На эти и другие вопросы мы ответим в специальной публикации. Читайте!

Перед тем, как приступить к монтажу воздушного отопления загородного дома, нужно разобраться с его устройством. Основной элемент – это теплогенератор, включающий:

  • горелку, которая бывает дизельной, газовой или комбинированной. Иногда используются агрегаты на пеллетном топливе;
  • электрические приборы подходят для прогрева по месту;
  • камера сгорания с теплообменником. В ней осуществляется нагрев воздуха от дымовых газов. Система воздуховодов включает жестяные короба, вентиляторы и трубы с решетками;
  •  в современных конструкциях присутствует механизм автоматического регулирования основных параметров.

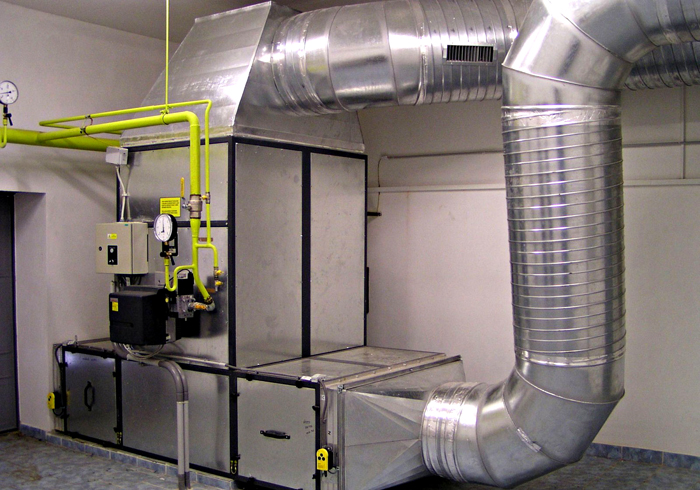

Теплогенератор в котельнойТеплогенератор в котельной

Теплогенератор в котельной

Полезная информация! С помощью современной воздушной отопительной конструкции можно обеспечить регулировку температуры по месту. При этом применяются локальные агрегаты в отдельных помещениях.

Положительные и отрицательные качества такого оборудования

Воздушное отопление частного дома своими руками имеет свои достоинства и недочеты. К плюсам можно отнести:

  • высокую производительность;
  • отсутствие радиаторов и трубопроводов;
  • наличие современных автоматизированных систем контроля параметров;
  • возможность мгновенно нагреть помещение.

Стоит знать и о таких минусах:

  • установка системы возможна только на этапе строительства здания;
  • потребляет значительное количество электроэнергии;
  • после запуска не может усовершенствоваться.

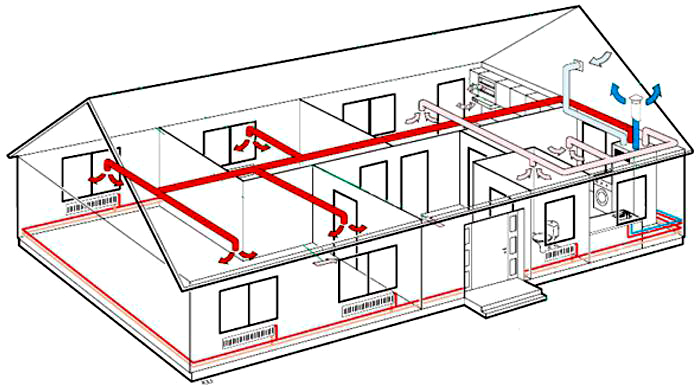

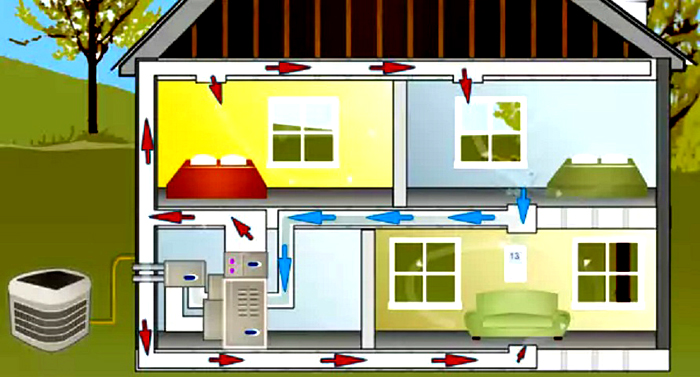

Работа агрегата в двухэтажном зданииРабота агрегата в двухэтажном здании

Работа агрегата в двухэтажном здании

Полезная информация! Правильно направить воздушные массы помогут специальные вентиляторы. Установка такого приспособления выполняется под очагами.

Разновидности систем

Устройство такого отопления может иметь разные схемы циркуляции воздушных масс: гравитационную и принудительную.

Особенности устройства отопления в доме: воздушное отопление прямоточного типа

При организации обогрева своими силами стоит рассмотреть прямоточные конструкции принудительного типа. Они функционируют по следующему принципу: вентилятор прогоняет воздух через калорифер, после которого он, будучи нагретым, по системе воздуховодов раздается в каждое помещение, а затем выводится через систему вытяжной вентиляции или специальную шахту.

Принцип работы прямоточной установкиПринцип работы прямоточной установки

Принцип работы прямоточной установки

Рециркуляционная система

Более высокой производительностью и экономичностью отличается рециркуляционная система. Она функционирует следующим образом: воздух нагревается калорифером и подается во все помещения. При этом тепло отдается окружающему пространству, а остывший воздух по специальным рециркуляционным каналам снова направляется к калориферу.

Схема функционированиярециркуляционной установкиСхема функционированиярециркуляционной установки

Схема функционирования рециркуляционной установки

Можно ли сделать систему воздушного обогрева самостоятельно

Если требуется сконструировать установку воздушного отопления дома по канадской методике или другим способом, нужно запланировать схему под конкретное жилое здание. Предварительный план можно составить на бумаге. Не забывайте просчитать такие параметры, как теплопроизводительность установки, напор вентиляторов, аэродинамическое сопротивление, а также размеры воздуховодов и теплопотери дома.

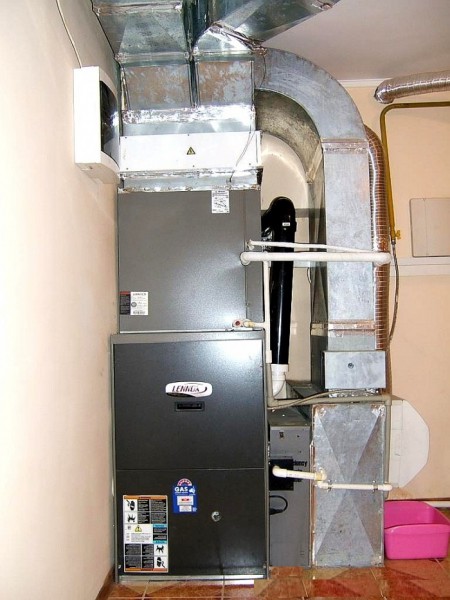

Смонтированная установкаСмонтированная установка

Смонтированная установка

Полезный совет! Чтобы выбрать качественную модель теплогенератора, стоит проконсультироваться со специалистом. Все приборы лучше ставить в отдельном помещении.

Что понадобится

В начале выберите подходящую модель теплогенератора для воздушного отопления частного дома. Цену стоит узнать заранее. Стационарные установки имеют значительные габариты. Их задействуют для больших площадей. Также стационарные модели обладают изолированной камерой для сгорания и устанавливаются в отдельных помещениях. Такие приборы могут быть навесного или напольного типа.

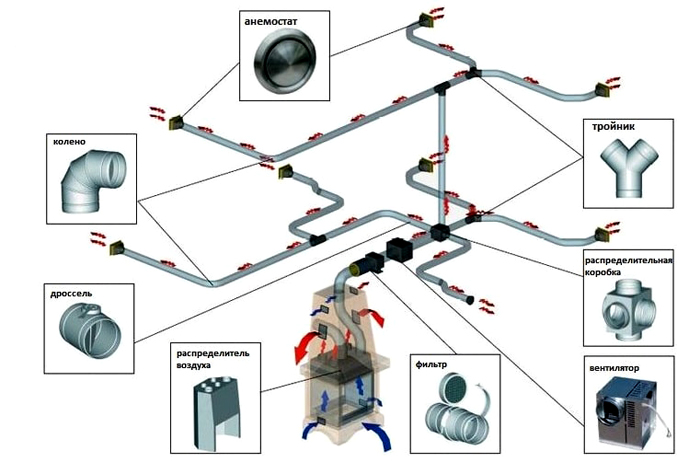

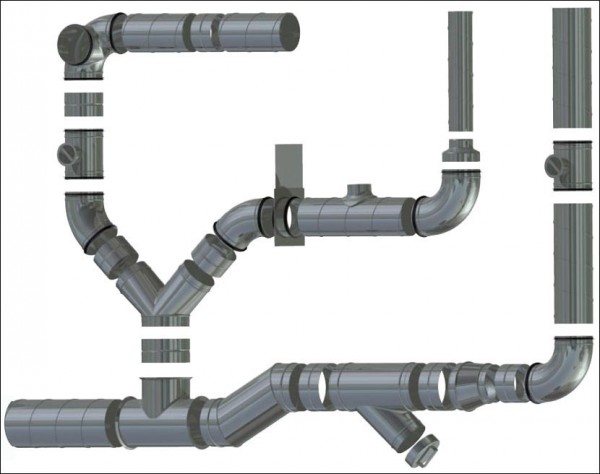

Крепежные и соединительные элементыКрепежные и соединительные элементы

Крепежные и соединительные элементы

Организовать систему можно с использованием тепловых насосов. Чтобы их установить потребуется дополнительное оборудование: вентиляторы, испарительный и конденсаторный блок, трубопроводы, воздуховоды и фитинги. Эти элементы необходимы при самостоятельном проведении монтажных работ.

Система с воздушным тепловым насосомСистема с воздушным тепловым насосом

Система с воздушным тепловым насосом

Статья по теме:

Система с воздушным тепловым насосомСистема с воздушным тепловым насосомТепловой насос для отопления дома. В этой статье рассмотрен тепловой насос для отопления дома, цены отдельных составляющих и общая стоимость реализации проекта.

Советы по проведению монтажных работ

Установка подобной отопительной системы выполняется по порядку. Сначала устанавливается воздухонагреватель с теплообменной камерой. От него выполняется разводка и крепление воздуховодов. Обязательно производится теплоизоляция каналов. Отводы делаются через гибкие рукава, которые устанавливаются в стене.

Воздушная конструкция для прогрева жилого и гаражного помещенияВоздушная конструкция для прогрева жилого и гаражного помещения

Воздушная конструкция для прогрева жилого и гаражного помещения

Важным элементом системы является источник тепла (котел, горелка или ТЭНы). Его подключение стоит доверить специалистам, либо выполнить самостоятельно, внимательно изучив инструкцию изготовителя. Установка выполняется в чулане или в подвале. Лучше, если дымоход будет иметь сэндвич-конструкцию. Теплообменник нужно соединить с воздуховодом, а под камерой сгорания установить вентилятор.

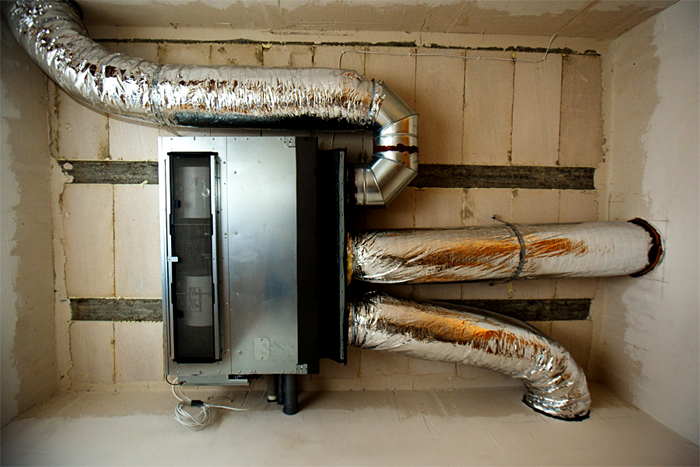

Смонтированная и теплоизолированная установкаСмонтированная и теплоизолированная установка

Смонтированная и теплоизолированная установка

Соорудить надежное устройство вам помогут следующие рекомендации:

  • для изоляции мест соединения участков воздуховодов стоит использовать скотч из алюминия с дополнительным армированием;
  • магистрали следует крепить к потолку. При этом используются хомуты;
  • подачу теплых воздушных масс рекомендуется организовывать низко возле напольного покрытия;
  • если присутствует кондиционер, для труб требуется дополнительная теплоизоляция. При использовании фитингов сложной формы и с коленами необходимо задействовать дополнительные заслонки;
  • применение фильтрующих устройств для очищения воздуха приводит к улучшению качества воздуха.

Соблюдая технологию установки отопительного оборудования, можно обеспечить полноценный прогрев здания своими силами. Воздушное отопление поможет создать благоприятный микроклимат в помещении. Какой способ установки конструкции выбрать – решать вам.

Система воздушного отопления дома при помощи камина (видео)




ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Смонтированная и теплоизолированная установкаСмонтированная и теплоизолированная установка Загрузка...

Воздушная система отопление частного дома своими руками

Системы отопления

Под воздушным отоплением понимают особую систему терморегуляции. Она предполагает подачу нагретого до заданной температуры воздуха прямо в помещения жилого либо нежилого строения. По сравнению с печными и радиаторными системами такое отопление характеризуется рядом достоинств.

1

Воздушный обогрев дома – достоинств много, а недостатков мало

Многие системы отопления современности имеют достаточно серьезные недостатки. Это заставляет собственников недвижимости искать более эффективные варианты обогрева. В последние годы немалую популярность стали набирать воздушные системы, которые одинаково качественно отапливают и огромные помещения (как жилые, так и производственные или административные), и совсем небольшие дома с несколькими комнатами. Такой вид обогрева характеризуется следующими достоинствами:

  1. 1. Нет необходимости тратиться на приобретение труб и батарей отопления, а также на их установку.
  2. 2. Показатель полезного действия воздушных систем приближается к 90 %.
  3. 3. Возможность обустройства в рамках одного проекта комбинированного комплекса поддержания требуемой температуры в частном доме (кондиционирование плюс отопление).
  4. 4. Полная безопасность эксплуатации оборудования. Рассматриваемые нами системы оснащаются высокочувствительной автоматикой. Именно она ежесекундно контролируют работу отопления. Как только возникает какой-либо сбой, появляется опасность утечки, автоматика отключает используемые воздушные установки.
  5. 5. Малое энергопотребление, доступная стоимость и быстрая окупаемость устанавливаемого оборудования для обогрева. Воздушное отопление для любого частного дома будет по-настоящему выгодным и экономичным.
  6. 6. Эстетичность. Жилище не нужно загромождать радиаторами и магистралями, соединяющими их. За счет этого все свободное пространство в помещениях можно использовать для создания шикарных интерьеров.
  7. 7. Простота эксплуатации. Запуск системы, выбор требуемого режима ее функционирования, остановка оборудования и многие другие процессы выполняются в режиме автоматического управления. Вероятность совершения ошибки со стороны человека при использовании воздушного отопления сводится, по сути, к нулю.

Кроме того, описываемый вид обогрева отличается долговечностью и надежностью. Если проект отопления составлен правильно, монтаж выполнен без ошибок, а регулярное обслуживание производится вовремя, сеть будет служить 20–25 лет без малейших аварий. Отметим и уникально высокую скорость воздушного нагрева. В случаях, когда температура в комнате была нулевой либо отрицательной, после запуска оборудования на полный прогрев помещения требуется максимум 30–40 минут.

Воздушный обогрев дома

К недостатку воздушного отопления относят необходимость достаточно частого (и обязательно регулярного) его техобслуживания. Еще один минус – энергозависимость описываемых комплексов. Оборудование работает от электричества. Если в доме не будет света, система остановится. Решить данную проблему можно лишь одним способом – позаботиться об установке дополнительного (автономного) источника электрического питания.

2

Разновидности систем – как выбрать оптимальную?

Ознакомление с видами воздушного отопления дает возможность подобрать ту его конфигурацию, которая подойдет для конкретного жилого здания по всем характеристикам. Интересующие нас системы классифицируют по

  • месту установки оборудования;
  • варианту циркуляции воздуха;
  • типу теплового обмена;
  • масштабности.

Система воздушного нагрева по расположению бывает подвесной либо напольной. Первый вариант предполагает монтаж каналов (воздуховодов) для наполнения помещения нагретым воздухом под потолком, второй – под полом. Важно. В обоих случаях каналы несложно замаскировать, используя декоративные элементы и плинтусные конструкции. В частных домостроениях специалисты советуют использовать напольную схему, так как она сначала нагревает нижнюю часть комнаты, обеспечивая максимальный уют обитателям жилища. При установке подвесных воздуховодов есть вероятность того, что тепло не сможет дойти до напольной поверхности. Это принесет определенный дискомфорт человеку.

Разновидности систем воздушного отопления

По типу циркуляции воздуха системы-воздушки причисляют к принудительным и естественным. Этот момент имеет большое значение. При естественной вентиляции подъем воздуха обеспечивается его нагревом. Горячая масса направляется в воздуховоды, подогревает их, а затем уходит назад на теплообменное устройство. Если во время работы системы в помещение будет попадать холодный воздух с улицы (например, через окна либо двери), он станет скапливаться у пола. В результате этого в нижней части комнаты всегда будет прохладнее.

При использовании принудительной вентиляции, описанной выше, проблемы не возникает. В данном случае система снабжается специальным вентилятором. Его задача – сформировать заданное давление, при котором нагретый воздух перемещается по помещению намного быстрее. За счет этого подогрев комнаты происходит в течение считанных минут. Холодный воздух при наличии вентилятора просто-напросто не может изменить температурный режим, обеспечиваемый системой. Нюанс. Вентиляционное оборудование при работе издает ощутимый шум.

Если вы считаете себя чрезмерно восприимчивым к посторонним раздражающим звукам, лучше остановить свой выбор на сетях с естественной вентиляцией.

Теплообмен в описываемых системах бывает приточным и рециркуляционным. Здесь нужно запомнить следующее. Если отопление забирает воздух исключительно с улицы, значит перед нами приточная система. Для ее обустройства нужны вентиляторы, способные направить уличные массы воздуха к отопительной установке. Если же воздух забирается и извне, и внутри дома, речь идет о рециркуляционном теплообмене.

По масштабности воздушный обогрев причисляют к одному из двух типов. Первый – локальный. Он подходит для отопления частных домостроений площади. Второй тип – центральный. Такая схема хороша для складов,   развлекательных сооружений, спортивных объектов, крупных магазинов и так далее. Внедрять ее в жилище (даже в большом) нет особого смысла.

3

Устройство отопления – какие элементы понадобятся?

Вне зависимости от типа выбранной системы для ее обустройства понадобится приобретение:

  • теплового генератора;
  • воздуховодов;
  • вентилятора;
  • решеток для забора и подачи воздуха.

Теплогенератор – это печь (котел) для сжигания определенного вид топлива с целью подогрева воздуха. Он может функционировать на любом горючем. Для работы воздухонагревателя используется природный газ, сжиженное либо жидкое топливо, даже дрова или уголь. Важный момент! Котлы для рассматриваемых систем обогрева дают возможность в любой момент перейти с одного топлива на другое. Если работа теплогенератора происходит от природного газа, достаточно сменить на агрегате горелку, чтобы начать использовать дизтопливо. Это дело буквально нескольких минут. В случаях, когда возникает необходимость сжигать природный газ вместо сжиженного, следует всего лишь установить сменную насадку на агрегат, которая характеризуется иным сечением проходных отверстий.

Теплогенераторы для воздушного отопления

Воздуховоды – это каналы разветвленного типа, предназначенные для подачи нагретого потока воздуха в обогреваемые комнаты дома. Эти приспособления изготавливаются в круглой либо прямоугольной форме. Разница между ними незначительная, но она есть. Круглые имеют сечение в пределах 20 см, они описываются небольшим сопротивлением (аэродинамическим). За счет этого эффективность отопления немного увеличивается. Соединение отдельных частей круглых воздуховодов осуществляется шпильками либо хомутами. Сечение прямоугольных каналов обычно немного больше. Такие конструкции проще вписать в домашний интерьер. По этой причине для подачи тепла в частные жилища их используют намного чаще круглых.

Устройство воздушного отопления требует применения и некоторых других элементов. На участках вывода воздуховодов в отапливаемые комнаты всегда монтируются воздухозаборы и воздухораспределители. Также необходим вентилятор (приточный). Он нагнетает в воздуховоды подогретый воздушный поток. Монтаж вентилятора выполняется под отсеком сгорания используемого котла. Обычно его снабжают фильтрующим приспособлением, которое очищает воздух от мелких частиц пыли и других примесей.

4

Расчет и самостоятельный монтаж системы обогрева – получится ли?

Расчет воздушного отопления и составление ее точного проекта – обязательные этапы установки системы. Эти операции необходимы для:

  • определения скорости, с которой должен перемещаться воздух;
  • выбора отопительной установки с подходящими мощностными характеристиками, достаточными для обогрева дома;
  • получения точной схемы монтажа всех элементов отопительной сети;
  • определения аэродинамического показателя системы и объема тепла, уходящего из дома через дверные и оконные проемы, напольное основание, крышу, стеновые поверхности.

Своими руками выполнить грамотный расчет достаточно сложно. Нужно обладать знаниями инженера-теплотехника. Мы рекомендуем доверить этап проектирования специалистам. А уж монтажные работы, имея под рукой схему отопления, вы сможете выполнить и самостоятельно.

Монтаж системы обогрева для воздушного отопления

На видео ниже показана последовательность действий, которые нужно произвести при сборке и подключении системы воздушного обогрева. Первый шаг – выбор и установка котла. Он обязательно должен иметь такие модули – регулирование интенсивности горения и автоконтроля безопасности функционирования оборудования. Агрегат без таких систем для обустройства воздушного отопления не подходит.

К установленному в выбранном месте котлу подсоединяем воздуховоды. Разрешатся использовать и металлические гибкие каналы, и изделия из оцинкованной стали. Первые друг с другом соединяются и герметизируются специальным армированным скотчем, вторые – шпильками, хомутами. Если монтируется комбинированная система обогрева и кондиционирования, воздуховоды следует тщательно теплоизолировать. Тогда на их поверхности не будет образовываться конденсат.

После прокладки воздуховодов можно монтировать решетки, а затем выполнять декорирование проложенных каналов под имеющийся интерьер (конечно же, если вы запланировали такие работы). Внимательно смотрите видео, прислушивайтесь к советам экспертов, и у вас точно получится соорудить качественную и долговечную систему воздушного отопления. Пусть в вашем доме всегда будет уютно и тепло!

Воздушное отопление частного дома своими руками

Воздушное отопление частного дома своими руками

Воздушное отопление в сравнении с водяным имеет множество преимуществ. Подобные системы отличаются высоким КПД. При их использовании отсутствует риск разморозки или прорыва труб, а помещения прогреваются практически моментально. Далее в статье рассмотрим, как устроить воздушное отопление частного дома правильно и своими руками. Ниже вам будет представлена подробная инструкция по монтажу.

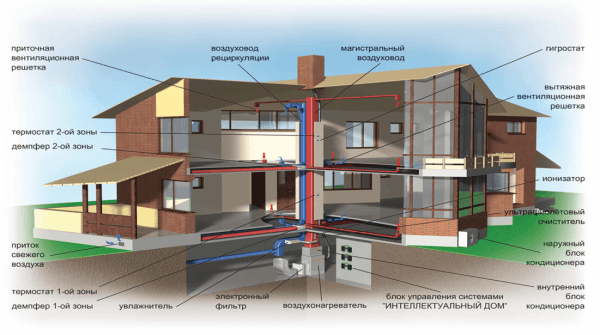

Схема системы воздушного отопления

Системы, работа которых основана на прямом нагреве воздуха в помещении, включают в себя следующее оборудование:

cистема воздушного отопления

  • Теплогенератор;
  • Воздуховоды;
  • Рукава, предназначенные для забора воздуха с улицы;
  • Декоративные решетки;
  • Вентилятор.

Этапы монтажа воздушного отопления

Поскольку конструкция подобной системы достаточно проста, произвести монтаж воздушного отопления несложно и своими руками. В инструкциях по монтажу такого оборудования обычно предусматривается следующий порядок действий:

  1. Установка котла с теплообменником;
  2. Монтаж вентилятора;
  3. Разводка и утепление подающих и обратных воздуховодов;
  4. Устройство в стене отверстия для забора воздуха снаружи здания и установка в него дополнительного рукава.

Установка теплогенератора

Котел обычно устанавливается в подвале. Для подключения его к газовой магистрали следует пригласить специалиста. Самостоятельно делать это очень опасно. Дымоход можно изготовить из жести. Подающий воздуховод подключается к верхней части теплообменника котла. Внизу, под камерой сгорания монтируется вентилятор. К нему снаружи подводится обратный воздуховод.

Установка теплогенератора

Монтаж воздуховодов

Разводка воздуховодов – важный этап такого мероприятия, как монтаж воздушного отопления дома. Давайте посмотрим, как смонтировать их своими руками качественно. В первую очередь к теплообменнику подключается главная магистраль подающего воздуховода. Далее к ней подсоединяются разводящие гибкие воздуховоды с круглым сечением. При этом используется алюминиевый армированный скотч. К стенам или потолку гибкие трубы крепят на хомуты.

Совет: Разводку лучше проводить таким образом, чтобы подающие воздуховоды выходили в помещения как можно ближе к полу. В этом случае поступающий из труб теплый воздух, поднимаясь к потолку, будет равномерно прогревать комнаты.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

Монтаж воздуховодов

На следующем этапе монтируют обратный воздуховод. Забор холодного воздуха производится также от пола помещений. Воздух, поступающий в одну комнату, допускается забирать из другой. Обратные трубы всегда имеют меньше выходов и отличаются большим, чем подающие, диаметром.

Следующий шаг - монтаж воздуховода, предназначенного для забора воздуха снаружи. Он обязательно должен быть утеплен. Иначе на нем будет образовываться конденсат. На этой трубе устанавливается дроссельная заслонка. Она позволяет регулировать количество поступающего снаружи воздуха. Если в доме установлен кондиционер, следует утеплить и подающие трубы. Это также предотвратит оседание на них паров влаги. Воздушное отопление частного дома собирается с использованием элементов особой эстетичностью не отличающихся. При установке его своими руками проще всего скрыть трубы за гипсокартонными конструкциями.

Важно: В том случае, если подающие рукава имеют неодинаковую длину и разное количество колен, помещения будут прогреваться неравномерно. Для того, чтобы исправить ситуацию, следует использовать заслонки.

Фильтры и дополнительное оборудование

Воздушное отопление частного дома, часто дополняется разного рода полезными конструкциями, смонтировать которые также можно своими руками. Инструкция по монтажу стороннего оборудования обычно прилагается производителем. К примеру, в подающие воздуховоды могут встраиваться очищающие фильтры. Некоторые воздушные системы отопления используются даже для охлаждения воздуха в доме летом. Для этого в главную магистраль устанавливается испарительный блок кондиционера.

Решив собрать воздушную систему отопления самостоятельно, следует иметь в виду то, что при неправильном проектировании обязательно возникнут разного рода проблемы. Поэтому перед приобретением комплекта, стоит обратиться к специалисту, который сделает все нужные расчеты.

Видео по теме "Воздушное отопление своими руками":

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

Эффективно ли воздушное отопление частного дома?

воздушное отопление фото

воздушное отопление фото

Сегодня системы воздушного отопления частного дома вызывают у многих людей интерес. Производители данных систем представляют их как нечто новое, эффективное и недорогое. Соответствует ли данная информация действительности? Давайте разбираться

В реальности же воздушная система отопления в частном доме ничего хорошего не представляет, так как существует множество более выгодных и удобных вариантов. Владельцам частных домов или тем, кто планирует их строить, рекомендуется заинтересоваться темой и проверить информация о работе таких систем.

Однако, чтобы тезис о нецелесообразности использования воздушной системы отопления в частном доме не был голословным, стоит выделить недостатки и достоинства данных систем, а также места, где их применение оправдано.

Основные рекламные уловки воздушного отопления

воздушное отопление фото

воздушное отопление фото

Компании, занимающиеся монтажом воздушных систем отопления частного дома, рекламируют их нечестным образом и во многих моментах преувеличивают или откровенно врут о её «преимуществах». Стоит выделить следующие «достоинства», о которых идёт речь в рекламе.

  1. Высокий коэффициент полезного действия.

Да, теплоёмкость воздуха больше, чем у воды, однако количество энергии, затрачиваемое на нагрев воздуха и воды, одинаково и никакого преимущества над гидравлическими системами у воздушных нет.

  1. Отсутствие промежуточных звеньев теплопередачи в воздушных системах отопления.

На самом деле они есть, ведь воздух также требуется нагревать с помощью специальных установок. Так что данное утверждение является откровенной ложью.

  1. Воздушное отопление частного дома дешевле.

К сожалению, оно не дешевле, а дороже. На установку воздуховодов и сопутствующего им оборудования у вас уйдёт намного больше средств, чем на монтаж труб для воды и радиаторов. Водяное отопление дешевле воздушного в два раза.

  1. Удобное управление температурой.

Тут стоит отметить такую проблему, как наличие солнечной стороны в доме. Из-за этого и некоторых других факторов удобно управлять температурой невозможно и это всего лишь миф. В разных системах требуется приложить множество усилий, если вы хотите управлять температурой.

  1. Возможность объединения воздушного отопления с климатической системой.

Данное объединение фактически существует во всех системах отопления и является необходимостью, а рекламщики лукавят и выдают это за преимущество.

  1. Малая инерционность системы.

Справедливости ради, стоит отметить, что воздушное отопление частного дома позволяет нагревать воздух за 20 минут, в то время как водяное отопление способно увеличить температуру в помещении лишь за 1 — 1,5 часа. Однако здесь есть один нюанс. Помимо той температуры, до которой нагрет воздух, в помещении имеет значение температура окружающих предметов и стен. И для того, чтобы воздушная система отопления нагрела стены и предметы, требуется столько же времени, сколько и при водяном отоплении. Таким образом воздушная система отопления преимуществ не даёт.

Есть и иные глупости, о которых любят рассказывать рекламщики с целью продажи своего товара, однако крайне не рекомендуется им верить и устанавливать данную систему в свой дом.

Применение систем воздушного нагрева

воздушное отопление фото

воздушное отопление фото

Но где же могут эффективно применяться системы воздушного отопления?

Во-первых, на промышленных предприятиях в связи с особенностями их работы. Где-то без такой системы нельзя обойтись, так как другие не подходят.

Во-вторых, в помещениях, где требуется обеспечить безопасность детей. Например, в детском саду. Прикосновение к горячим водяным радиаторам может вызвать у них ожоги.

В-третьих, для создания в доме изолированной воздушной системы. Этот вариант подходит для людей, страдающих аллергией или заболеваниями лёгких, особенно если где-то неподалёку осуществляются промышленные выбросы.

Однако сегодня многие предприятия отдают предпочтение гидравлической системе отопления, так как она дешевле и современные технологии позволили применить решения, позволяющие избавиться от недостатков более старых гидравлических систем.

Особенности монтажа и эксплуатации

С какими особенностями придётся столкнуться, если вы решили выбрать воздушное отопление частного дома?

Во-первых, потребуется везде разместить воздуховоды. Для этой цели вам придётся заказывать отдельный архитектурный проект, чтобы грамотно вписать их в архитектурный облик дома и создать внутри удобство и комфорт.

Размещение воздуховодов под потолком и в полу потребует увеличения высоты дома примерно на метр. Если же их не спрятать, то воздуховоды будут выглядеть неэстетично и забирать у вас пространство, которое можно было бы использовать для иных нужд.

Во-вторых, существует проблема очистки воздуховодов. Периодически в них будет скапливаться грязь и пыль. А для их извлечения оттуда потребуется целая система люков на всём протяжении воздуховода.

Если не заниматься их очисткой, то через некоторое время в скоплениях пыли начнёт обитать существо под названием золотистый стафилококк. Его наличие в воздухе может привести к возникновению аллергической реакции.

Ставить какие либо фильтры бесполезно, так как пыль и грязь всё равно будут оседать внутри. Для очистки воздуховодов существуют специальные службы, которые также чистят и кондиционеры.

В-третьих, система воздушного отопления частного дома требует размещения диффузоров, то есть специальных вентиляторов, которые будут вращаться и создавать внутри воздушный поток. Они издают много шума и их нельзя размещать возле спальни. Это также требует дополнительных хлопот, так как для диффузоров нужно подготовить место.

Диаметр вентилятора чаще всего составляет 600 мм, однако может быть и 400 мм.

Выбирая диффузоры, обратить внимание на скорость вращения вентилятора. Чем быстрее он крутится, тем больше воздуха перемещается во воздушной системе отопления.

В-четвёртых, требуется грамотный и ответственный подход к монтажу данной системы в виду сложности процесса. Найти хорошего специалиста-вентиляционщика, который всё продумает и сделает эффективную работающую систему, крайне сложно. А большинство специалистов может допустить различные ошибки. Например, сделать неправильную вытяжку воздуха из помещения.

В-пятых, монтаж и обслуживание воздушного отопления может в 10 раз превышать стоимость аналогичных процедур по отношению к водяному отоплению. Ведь требуется потратиться на архитектурный проект, увеличить высоту дома, регулярно проводить очистку воздуховодов и так далее. Есть гораздо более эффективные, дешёвые и подходящие варианты для частного домовладения.

Вердикт

Таким образом, воздушное отопление частного дома — неудачный вариант. Но всё же есть небольшая оговорка. Оно идеально подойдёт в том случае, если в доме проживают аллергики или люди, страдающие заболеваниями лёгких. Разумеется, при условии регулярной очистки воздухопроводов.

Так что не стоит верить соблазнительной рекламе, которая создаёт у неподготовленного зрителя правильное впечатление и даже побуждает к приобретения такой вентиляционной системе. Выше мы уже рассмотрели основные аргументы рекламщиков и по пунктам развенчали мифы, которые они любят представлять своим потенциальным покупателям. Именно поэтому стоит детально проверять информацию о воздушных системах отопления и самостоятельно убедиться в несостоятельности рекламных предложений.

Мы надеемся, что вы сможете подобрать для своей квартиры, офисного помещения или частного дома действительно подходящую систему отопления. Учитывайте все особенности, так как в некоторых случаях эффективность воздушного отопления может оказаться оправданной и гораздо лучше подойдёт. Но это лишь в некоторых конкретных частных случаях.

Что касается вопроса эффективности воздушного отопления частного дома. Однозначно можно сказать, что оно абсолютно неэффективно. Это очень дорого, требует множества хлопот и затратно при эксплуатации. А при запущенности может даже представлять угрозу для жизни.

Для частного дома гораздо лучше подойдёт гидравлическая система. Её монтаж не требует внесений корректировок в архитектурный проект, увеличения высоты дома. Эксплуатировать водяное отопление также намного легче, чем воздушное, ведь чистка воздуховодов — занятие регулярное, в то время как радиаторы могут засориться лишь раз в несколько лет.

Именно поэтому можно однозначно ответить, что для подавляющего большинства владельцев частных домов система воздушного отопления совершенно не подходит и будет намного лучше отбросить эту идею и не вспоминать о ней больше.

Читайте так же:

Как сделать воздушное отопление частного дома своими руками

Система воздушного обогрева частного дома предназначается для транспортировки подогретого воздуха по полым каналам от источника нагрева к помещению, являющемуся потребителем. В отличие от конкурирующей водяной системы, она нуждается в прокладке герметичных трубопроводов, наполняемых горячей водой, работающей под давлением. Не требует разводки проводов, способных передавать по зданию киловаттные мощности, необходимые для создания электрического отопления, без перегрева изоляции. Простота устройства и минимальные технологические риски, даже при ошибках монтажа, позволяют собрать воздушный контур своими руками.

Схема

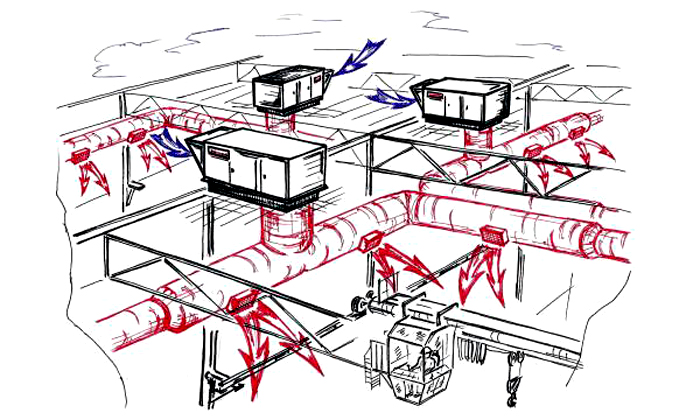

Схема устройства системы отопления частного дома

Выбор системы

Характеристики оборудования и материалов для проведения работ определяются в зависимости от типа системы воздушного отопления дома. Она может быть принудительной и гравитационной. Проще устроена гравитационная, в которой воздух циркулирует благодаря разнице объёмного веса холодного и нагретого газа под воздействием силы тяжести. Она создает риск утраты контроля над тепловым режимом помещения при возникновении сквозняков или изменении циркуляции из-за внешних обстоятельств.

Контур с принудительным обменом является стандартным решением из-за стабильности и возможности регулировки потока с учётом микроклимата помещения. Воздух, являющийся теплоносителем, пропускается через центральный агрегат, в котором он достигает рабочей температуры перед распределением по системе трубопроводов. В системах применяются водонагреватели, работающие на различных видах топлива или источниках энергии. Традиционно используют газовые, дизельные и твердотопливные агрегаты.

Значительную долю рынка занимают электрические воздухонагреватели как наиболее удобные в эксплуатации для частного сектора. Некоторые современные решения используют солнечную энергию (см. рисунок ниже) и тепловые насосы. Выполняя работу своими руками, выбирают такой тип агрегата, который доставит минимум сложностей в установке.

Коллектор

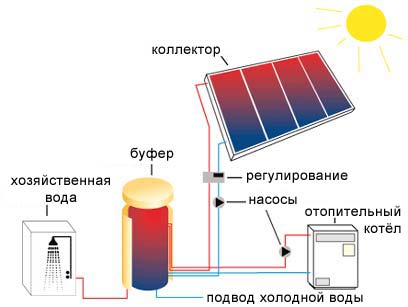

Принцип работы солнечного коллектора в системе отопления

Проектирование

Зная общие параметры будущей системы, определяют локальные характеристики. К ним относится тип материала трубопровода и сечение отдельных элементов. Использование круглой эластичной гофрированной вентиляционной трубы проще жестяных и пластмассовых коробов, в этом случае облегчается монтаж своими руками. Воздушный поток рассчитывается таким образом, чтобы обеспечивалась полная смена воздуха в комнате не менее чем 2,5 раза за час.

Нагнетающие трубопроводы располагают в нижней части помещения под полом или внутри конструкции, а вытяжные – забирают воздух с уровня потолка.

Трубы

Комплектация разводки трубами и фасонными частями

Равномерное поступление теплоносителя по площади комнаты обеспечивает конфигурация разводки, поэтому предусматривают необходимое количество точек входа и отбора на каждое помещение. Диаметры уменьшаются от магистральной трубы к крайнему выпускному дефлектору, чтобы обеспечить равномерное давление по линии. С учётом полученных результатов составляется спецификация изделий, включающая в себя информацию о длинах и диаметрах труб, фасонных частей, муфт и коннекторов с необходимым количеством крепежных изделий.

Подготовительные работы

На основе созданного эскиза или проекта проводятся подготовительные работы в доме, необходимые для монтажа воздуховодов. Размечаются места пересечения капитальных конструкций трубами отопления с отрисовкой диаметров. В обозначенных точках пробиваются отверстия с размером, превышающим габариты канала на три-пять сантиметров. Эта работа требует осторожности и аккуратности, особенно при прохождении несущих стен и перекрытий. Учитывается влияние ослабления конструктивного элемента на его прочность.

При необходимости коммуникационное отверстие усиливают стальным обрамлением и дополнительным армированием. Неосторожные приложения вибрационных и ударных нагрузок приводят к появлению и развитию трещин, отслоению раствора от каменных материалов. В каркасном доме проходы выполняют вне несущих стоек, балок и ригелей.

Установка теплогенератора

Воздухонагревательный агрегат рекомендуется монтировать совместно с представителями изготовителя или авторизованного дилера. В сложных случаях нужно обратиться к специализированной фирме, которая поможет выполнить самую ответственную часть работы. Помимо нагревателя, агрегат для воздушного отопления частного дома зачастую комплектуется дополнительными приборами для очистки воздуха и регулирования режима обмена.

Теплогенератор

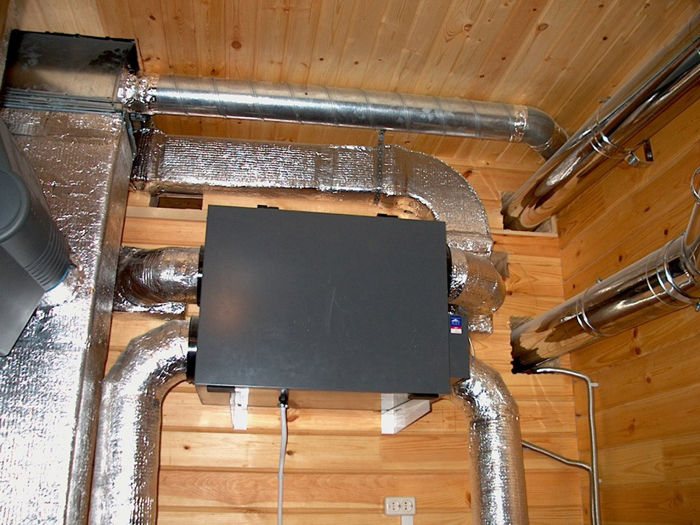

Теплогенератор с обвязкой

Эксплуатация оборудования связана с поддержанием заданных параметров при помощи автоматики, что относится к пусконаладочным работам. Они выполняются сотрудниками соответствующей квалификации. Подготовку помещения для установки теплогенератора, заливку под него фундамента и устройство отверстий для воздуховодов несложно сделать своими руками, что избавит от дополнительных расходов.

Монтаж системы

Сборка воздуховодов частного здания начинается с главных каналов, связывающих распределительные участки в различных помещениях. Отдельно монтируется подающая и отводящая магистрали с учетом изменения диаметров по мере удаления от отопительного агрегата. Переходы между трубами разных сечений выполняются с помощью специальных конических сгонов, обеспечивающих плавность воздушного потока. В точках, где предстоит делать выпуски в сторону помещений, устанавливаются тройники и фасонные отводы соответствующего диаметра. Теплоизоляция поверхности приточных трубопроводов сокращает расход тепла и увеличивает эффективность системы.

Разводка

Смонтированная разводка под перекрытием

Завершив прокладку магистральных воздуховодов отопления, приступают к монтажу локальных распределительных сетей в помещениях. Она состоит из главного рукава и ответвлений от него к выпускным решеткам. В зависимости от принятого конструктивного решения дефлектора подающего контура устанавливаются на уровне пола или плинтуса. Воздухозаборники отводящего трубопровода монтируются по верхнему срезу стены или на отметке подвесного потолка.

Стыки и сопряжения элементов выполняются тщательно, без зазоров, в местах прохождения труб через конструкции стен устанавливаются изолирующие манжеты.

Воздушное отопление. Видео

Про теплые полы и воздушное отопление на даче можно узнать из этого видео.

Тестирование

Говорить о завершении работ над системой воздушного отопления частного дома можно после проведения испытаний и проверок. Тестируется функционирование отопительного агрегата и обслуживающей его автоматики, проверяется кратность воздухообмена в помещениях, стабильность температур истекающего потока и его скорости. Уделяется внимание звукоизоляции каналов и отсутствию вибрации воздуховодов при штатных и переходных режимах работы. Обнаружив несоответствия между ожидаемым результатом и фактическим, на этом этапе возможно внесение своими руками необходимых изменений и улучшений.

Facebook

Twitter

Вконтакте

Одноклассники

🔧 Воздушное отопление частного дома: состав, преимущества и недостатки

Чтобы в каждой комнате было тепло и комфортно, стоит обратить внимание на воздушное отопление частного дома. Подобные системы обладают рядом неоспоримых достоинств, выгодно выделяющих их среди альтернативных вариантов. Предлагаем разобраться с их устройством и отличительными особенностями.

Воздушное отопление – современный способ обогрева частного домаФОТО: climatfavorit.ruВоздушное отопление – современный способ обогрева частного дома
ФОТО: climatfavorit.ru

Читайте в статье

Строение и принцип работы воздушной нагревательной системы

В состав воздушной системы отопления входят следующие основные элементы:

  • нагревательный прибор. В зависимости от расположения частного дома и доступности топлива выбор может быть сделан в пользу электрического, солнечного коллектора, калорифера любого типа, газового котла либо другого нагревателя;
  • теплообменник, обеспечивающий непосредственный нагрев воздуха;
  • система воздуховодов, с помощью которых обеспечивается распределение тёплых воздушных масс по всей территории дома;
  • устройство управления. Позволяет отрегулировать режим работы оборудования для формирования подходящего температурного режима.
Система отопления включает ряд обязательных элементовФОТО: antikgroup.ruСистема отопления включает ряд обязательных элементов
ФОТО: antikgroup.ru

Принцип работы системы воздушного отопления достаточно прост. Холодный воздух, пройдя через нагревательный прибор, прогревается до заданной температуры. Воздуховоды обеспечивают его распределение по всем помещениям. После смешивания с воздушными массами внутри жилых комнат, достигается комфортная температура в них. В процессе работы отопительного оборудования удаётся избежать чрезмерного давления, способного вызвать хлопанья дверьми или вызвать трудности при открывании окон.

При воздушном отоплении тёплый воздух смешивается с холоднымФОТО: build-experts.ruПри воздушном отоплении тёплый воздух смешивается с холодным
ФОТО: build-experts.ru

Способы циркуляции воздуха

Движение воздуха по элементам воздушной системы отопления может осуществляться различными способами. Выбирая подходящий вариант для конкретного частного дома, познакомьтесь с отличительными характеристиками каждого. Это позволит принять взвешенное решение.

Циркуляция воздуха может осуществляться по-разномуФОТО: fabrikadomov.byЦиркуляция воздуха может осуществляться по-разному
ФОТО: fabrikadomov.by

Естественная

В основу естественной циркуляции воздуха положено физическое явление, при котором горячий воздух всегда устремляется вверх. По мере подъёма, он начинает вытеснять холодные слои, обеспечивая постепенный прогрев всего воздушного пространства в помещении. Чтобы обеспечить функционирование системы воздушного отопления с естественной циркуляцией, нагреватель располагают в нижней части частного дома, обычно в подвале. Это позволяет сформировать достаточный поток тёплого воздуха, который будет поступать в расположенные сверху помещения, прогревая их до оптимального уровня. При этом, холодный воздух будет опускаться вниз, чтобы нагреться и снова подняться вверх.

К преимуществам данного способа можно отнести отсутствие многократной рециркуляции воздуха, в ходе которой он постепенно насыщается углекислотой и пылью.

При естественной циркуляции используются законы физикиФОТО: vozduhvdome.suПри естественной циркуляции используются законы физики
ФОТО: vozduhvdome.su

Принудительная

С помощью принудительной циркуляции удаётся обеспечить более точную регулировку степени нагрева воздушных масс, поступающих в каждое отдельное помещение. Для обеспечения движения воздуха в состав системы вводится вентилятор. Благодаря его наличию удаётся стабилизировать скорость движения теплоносителя, создать постоянное давление, стабилизировать расход воздуха.

Энергозависимость способна стать главным недостаткомФОТО: build-experts.ruЭнергозависимость способна стать главным недостатком
ФОТО: build-experts.ru

Для обеспечения работоспособности в состав системы воздушного отопления вводится дополнительное оборудование. К недостаткам такого способа стоит отнести энергозависимость. При возникновении перебоев в подаче электричества обогрев частного дома прекращается. Также сложности с отоплением могут возникнуть при отказе оборудования. Чтобы этого не произошло, стоит предусмотреть альтернативный вариант обогрева частного дома, например, водяной.

Скорость воздушного потока можно отрегулироватьФОТО: lestnitsygid.ruСкорость воздушного потока можно отрегулировать
ФОТО: lestnitsygid.ru

Осуществление теплообмена

Принцип работы системы отопления может отличаться. Всё зависит от выбранной схемы теплообмена. Каждый вариант имеет свои отличительные черты. Предлагаем познакомиться с особенностями каждого.

Теплообмен при воздушном отоплении частного дома бывает разнымФОТО: images.ru.prom.stТеплообмен при воздушном отоплении частного дома бывает разным
ФОТО: images.ru.prom.st

Приточный

У приточной системы воздушное отопление осуществляется в следующей последовательности:

  • тепло, выработанное теплогенератором, поступает в воздушный теплообменник;
  • с помощью вентилятора внутрь частного дома нагнетается воздух. После предварительной фильтрации он поступает в теплообменник;
  • воздуховоды обеспечивают распределение горячих воздушных масс по дому;
  • отработанный воздух с помощью вытяжки отводится на улицу.

Соотношение объёма воздушных масс, поступающих внутрь и выводимых наружу, выбирается с учётом требуемой кратности воздухообмена, а также квадратуры помещения. Для создания повышенного давления, его на подаче воздуха делают больше. Монтаж подобной системы обходится сравнительно недорого. Однако затраты на эксплуатацию получаются достаточно большими.

Приточная система предполагает забор воздуха снаружиФОТО: klimavex.skПриточная система предполагает забор воздуха снаружи
ФОТО: klimavex.sk

Рециркуляционный

Такое воздушное отопление частного дома осуществляется без сброса воздуха на улицу. Остывший воздух по вентиляционным каналам поступает в теплообменник и вновь нагревается. Находящиеся внутри помещений воздушные массы многократного проходят через систему отопления. Для нагрева требуется минимум энергии, что существенно снижает затраты на отопление. Восполняются только естественные теплопотери.

Недостатком является замкнутость подобной системы. В воздухе увеличивается концентрация пыли и углекислого газа. Такой вариант не отвечает требованиям гигиены.

Воздух при рециркулярном воздушном отоплении используется многократноФОТО: conditionedairsolutions.comВоздух при рециркулярном воздушном отоплении используется многократно
ФОТО: conditionedairsolutions.com

Рециркуляционный теплообмен бывает с естественной и принудительной приточно-вытяжной вентиляцией. В первом случае, подача горячего воздуха от теплогенератора осуществляется по вентиляционным каналам. Затем, по мере остывания, начинает под действием сил гравитации спускаться вниз. При минимальных начальных вложениях, простоте монтажа и энергонезависимости, система не позволяет поддерживать комфортный микроклимат. В помещении отмечается значительная разница между степенью прогрева воздуха около пола и под потолком.

При выборе приточно-вытяжной системы удастся добиться максимального эффекта и обеспечить полный контроль над микроклиматом в частном доме. Воздух в систему рециркуляции попадает, пройдя фильтры грубой и тонкой очистки. Затем некоторое количество сбрасывается на улицу, а на его место приходит свежая порция. Далее следует нагрев, а также, при необходимости, осушение либо увлажнение.

Приточно-вытяжная обладает максимальной эффективностьюФОТО: strojvodproekt.ruПриточно-вытяжная обладает максимальной эффективностью
ФОТО: strojvodproekt.ru

Комбинированный

Обычно при устройстве системы отопления предусматриваются два разных, не связанных между собой контура. Однако в некоторых случаях их делают совмещёнными. У них в качестве источника тепла может выступать электричество либо дизельное топливо. Вентилятор обеспечивает нагнетание нагретого воздуха. В частных домах такие системы монтируются редко. Чаще всего их используют для обогрева гаражей, мастерских, промышленных объектов.

Комбинированные монтируются преимущественно на промышленных предприятияхФОТО: static.tildacdn.comКомбинированные монтируются преимущественно на промышленных предприятиях
ФОТО: static.tildacdn.com

Требования к оборудованию для воздушной нагревательной системы

Чтобы воздушное отопление позволило создать комфортные условия внутри частного дома, следует ответственно подойти к выбору оборудования.

Теплогенераторы

При подборе теплогенератора для воздушного отопления частного дома выбор может быть сделан в пользу:

  • электронагревателя;
  • твёрдотопливного котла;
  • газового оборудования;
  • устройств, работающих на жидком топливе (дизеле).
Мощность может отличатьсяФОТО: kroll.uaМощность может отличаться
ФОТО: kroll.ua

При выборе теплогенераторов для воздушного отопления частного дома следует помнить, что они должны:

  • включаться и выключаться в автоматическом режиме;
  • поддерживать степень нагрева воздуха в заданном диапазоне.

Совет! Если выбор сделан в пользу газового генератора, стоит учесть, от какого газа может работать конкретное устройство: от сниженного либо магистрального.

Твёрдотопливный котёл должен давать возможность регулировать скорость сгорания топлива.

Чем больше площадь, тем мощнее теплогенератор для воздушного отопления частного домаФОТО: gorelki-teplogeneratory.ruЧем больше площадь, тем мощнее теплогенератор для воздушного отопления частного дома
ФОТО: gorelki-teplogeneratory.ru

Воздуховоды

Воздуховоды обеспечивают подачу нагретого воздуха в различные помещения. Производители предлагают изделия разного типоразмера. Они могут быть квадратными, прямоугольными, круглыми. Выбор делается с учётом требуемой пропускной способности и порядка монтажа. Могут быть жесткими и гибкими.

Конфигурация и типоразмер воздуховодов для воздушного отопления частного дома могут отличатьсяФОТО: air-light.ruКонфигурация и типоразмер воздуховодов для воздушного отопления частного дома могут отличаться
ФОТО: air-light.ru

Прочие элементы

Кроме теплогенератора и воздуховодов необходимо дополнительное оборудование. Вентилятор должен быть приточным, чтобы справляться с поставленной задачей. Совместно с вентилятором стоит приобрести фильтрующее приспособление, которое сможет очистить воздух от мелкой пыли и других примесей.

Характеристики вентилятора выбираются индивидуальноФОТО: static.tildacdn.comХарактеристики вентилятора выбираются индивидуально
ФОТО: static.tildacdn.com

Воздушное отопление частного дома: преимущества и недостатки

Выбор в пользу воздушного отопления для частного дома делается из-за его основных преимуществ. К таковым стоит отнести:

  • высокую эффективность системы за счёт достаточной скорости обогрева;
  • экономичность. По сравнению с альтернативными вариантами, у воздушного отопления частного дома эксплуатационные расходы намного ниже;
  • высокий КПД, достигающий 93%;
  • отсутствие в системе промежуточных элементов. Передача энергии производится напрямую;
  • простота управления. Возможно создание в каждом помещении оптимального температурного режима;
  • простота выполнения монтажных работ. Система воздушного отопления не предполагает использования элементов, находящихся под высоким давлением. Отсутствие жидкости позволяет отказаться от контроля герметичности;
  • продолжительный период эксплуатации. При соблюдении рекомендаций производителя система способна прослужить минимум 20 лет;
  • доступность. Система имеет низкую себестоимость;
  • возможность выполнения монтажных работ собственными силами.

Из недостатков стоит отметить:

  • повышенные требования к выполняемым расчётам. В случае ошибки система не сможет справиться с поставленной задачей в сильные холода, и в доме будет достаточно холодно;
  • необходимость своевременного обслуживания и очистки воздушных каналов. Скопившаяся копоть, пыль и конденсат способны уменьшить тягу и стать причиной изменения температурного режима обогрева помещения.
Высокий КПД – важное достоинство воздушного отопления частного домаФОТО: yarta.com.uaВысокий КПД – важное достоинство воздушного отопления частного дома
ФОТО: yarta.com.ua

Проектирование и расчёт

Проектированию системы воздушного отопления частного дома должно уделяться особое внимание. При наличии ошибок, трудности возникнут на этапе монтажа и последующей эксплуатации. Неправильные расчёты могут стать причиной избыточной либо недостаточной мощности оборудования, неравномерного прогрева всех или отдельных помещений, нарушенного режима работы вентиляции. Чтобы избежать перечисленных недостатков в работе воздушной вентиляции частного дома, при проектировании следует учесть следующие нюансы:

  • теплопотери рассчитывают для каждого помещения в отдельности. На их значение влияет количество окон, дверей, ряд других параметров;
  • теплопотери на вентиляцию определяются с учётом количества проживающих в доме людей. От этого зависит, насколько эффективно система сможет обеспечить своевременный подвод достаточного объёма свежего воздуха;
  • при составлении схемы расположения основных элементов учитывают расположение других инженерных коммуникаций, конструктивных элементов дома и предметов интерьера;
  • вид топлива и мощность источника тепла определяются заранее. При расчёте мощности учитывают не нормируемую зимнюю температуру, а значительное отклонение от установленных показателей на случай аномально холодной зимы;
  • подбор опционального оборудования с подходящими параметрами.

Расчёт воздушного отопления для частного дома выполняется в следующей последовательности:

  • определение теплопотерь помещений;
  • выбор мощности теплогенератора с учётом ранее найденного значения;
  • определение объёма воздуха, который должен поступать внутрь помещения;
  • расчёт сечений воздуховодов;
  • определение производительности и давления вентилятора.
При проектировании воздушного отопления частного дома продумывается расположение каждого воздуховодаФОТО: dslprof.ruПри проектировании воздушного отопления частного дома продумывается расположение каждого воздуховода
ФОТО: dslprof.ru

Монтаж воздушной нагревательной системы своими руками

Весь объём монтажных работ при желании можно выполнить собственными силами. Для этого надо подготовить необходимые материалы, оборудование и инструмент, а также познакомиться с последовательностью действий.

Монтаж можно выполнить самостоятельноФОТО: klimaterik.ruМонтаж можно выполнить самостоятельно
ФОТО: klimaterik.ru

Что нужно для работы: перечень необходимого оборудования и инструментов

Для монтажа воздушной системы отопления частного дома надо иметь в наличии:

  • воздуховоды с подходящим размером поперечного сечения;
  • теплогенератор;
  • вентилятор;
  • декоративные решётки;
  • рукава, с помощью которых будет осуществляться забор воздуха снаружи;
  • крепёжные элементы;
  • уровень;
  • измерительные инструменты;
  • шуруповёрт.

Внимание! Перечень используемого оборудования зависит от материала стен и выбранных крепёжных элементов.

Инструкция по монтажу

Монтаж воздушной системы отопления своими руками выполняется в следующей последовательности:

  • установка теплообменника и котла. Для их размещения желательно выбрать отдельное помещение;
  • в стене, прилегающей к месту установки теплообменника, вырезается отверстие для установки рукава воздуховода;
  • теплообменник соединяется с подающей трубой;
  • непосредственно под камерой сгорания котла размещается вентилятор. Он соединяется с внешней частью обратной трубы;
  • монтируется система воздуховодов. Разводку элементов выполняют в соответствии с проектной документацией;
  • выполняется установка подающих каналов и обратных воздуховодов с последующим их утеплением.

Внимание! Если выбор сделан в пользу газового оборудования, для подключения отопительного котла следует пригласить специалиста.

Монтаж воздушного отопления частного дома выполняется согласно проектной документацииФОТО: otoplenie-gid.ruМонтаж воздушного отопления частного дома выполняется согласно проектной документации
ФОТО: otoplenie-gid.ru

Правила эксплуатации

Чтобы система работала исправно, следует соблюдать общие рекомендации по эксплуатации системы воздушного обогрева. Следует:

  • проводить визуальный контроль оборудования с диагностикой отдельных узлов;
  • очищать и менять фильтры, подушки увлажнителя;
  • очищать теплообменник;
  • проверять работоспособность автоматики.

Делитесь в комментариях, приходилось ли вам монтировать воздушное отопление частного дома? Почему выбор был сделан в пользу подобной системы?

Тепло в каждой комнате: чем так привлекает воздушное отопление частного дома

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Воздушное отопление частного дома своими руками схемы видео – Воздушное отопление частного дома своими руками. Воздушное отопление частного дома: инструкция по монтажу

Воздушное отопление частного дома – достоинства, схема монтажа + Видео

Воздушное отопление частного дома при правильном его монтаже и грамотном выборе необходимого оборудования дает возможность сделать обогрев жилища по-настоящему экономичным и эффективным.

Особенности и достоинства воздушного отопления

При возведении и последующем обустройстве своего жилья огромное значение для комфортного обитания в нем имеет выбор системы обогрева. Давно известным и отлично зарекомендовавшим себя способом поддержания оптимальной температуры в доме является воздушное отопление. Под таковым понимают систему термической регуляции, предполагающей подачу нагретого потока воздуха в различные помещения и комнаты жилого строения. Отопление этого типа по ряду показателей выглядит намного предпочтительнее печных и радиаторных отопительных комплексов.

Особенности и достоинства воздушного отопленияОсобенности и достоинства воздушного отопления

Система воздушного отопления

Интересующая нас система обогрева, которую несложно сделать своими руками, не нуждается в установке сложных циркуляционных устройств для перемещения теплоносителя.

Разогретое масло либо вода, используемые при радиаторном обогреве, передвигаются по отопительным трубам под высоким давлением. За счет этого теплоноситель причисляется к очень агрессивной и потенциально небезопасной среде. Чтобы контролировать ее, приходится монтировать дорогостоящие компоненты отопительной системы, которые должны иметь абсолютную герметичность и хорошо противодействовать коррозионным процессам.

Даже самое незначительное повреждение одной из частей такого комплекса становится причиной выхода его из строя и проникновения горячего масла (воды) в жилище. Разогретые жидкости, вышедшие из-под контроля, способны натворить немало бед – испортить имущество человека или нанести вред его здоровью. Более простое и надежное воздушное отопление с этой точки зрения в разы безопаснее.

Не стоит забывать и о том, что радиаторный обогрев нужно обязательно отключать, когда он не используется. Если зимой вы оставите теплоноситель в системе, а сами уедете на длительное время, и трубы, и батареи могут разрушиться (замерзшая вода просто-напросто разорвет их). Поэтому для загородных жилищ, где люди бывают непостоянно, радиаторное отопление не подходит. А вот воздушное, наоборот, идеально годится. Его допускается запускать и отключать в любое время и на требуемый вам срок. Приехали отдохнуть на дачу на выходные – включили воздушный обогрев, уезжаете через пару дней – отключили. Никаких проблем!

Другое важное достоинство воздушного отопления – отсутствие участков повышенной температуры около батарей и печей. Рассматриваемая нами система обогрева нагревает воздух равномерно по всему жилью. А это значит, что в домах с воздушным отоплением вы никогда не увидите вздувшихся обоев, влажных потеков на потолках и стенках, запотевших окон. Все указанные явления обусловлены температурными перепадами, которых априори не может быть при эксплуатации воздушных отопительных систем.

Проектирование и выбор оборудования для воздушного обогрева

Качественный монтаж системы воздушного отопления невозможен без выполнения предварительных расчетов. Если вы задумали установить ее своими руками, вам нужно определиться с далее приведенными показателями:

  • сечение воздуховодов;
  • величина мощности теплового генератора;
  • скорость, с которой нагретый воздух подается в дом;
  • объемы тепловых потерь на напольных, стеновых и потолочных поверхностях;
  • аэродинамические особенности системы.
Проектирование и выбор оборудования для воздушного обогреваПроектирование и выбор оборудования для воздушного обогрева

Оборудование для воздушного отопления

Грамотно рассчитать их человеку, далекому от премудростей отопительных комплексов, сложно.

Желательно доверить проведение всех расчетов специалисту. Тогда вы точно сможете обустроить действительно высококачественную систему обогрева своего жилища.

Без расчетов и составления проекта, в котором будет определено устройство воздушного отопления, приступать к работам нет смысла. А в случаях, когда проектирование выполняется неправильно, при эксплуатации системы воздушного отопления вы можете столкнуться со следующими проблемами:

  • сквозняки в комнатах;
  • громкий шум, гудение и вибрирование оборудования при его запуске и работе;
  • чрезмерный (потенциально опасный) нагрев теплового носителя.

Главным элементом воздушного обогрева считается нагревательный агрегат. Сейчас его функцию обычно выполняет газовый теплогенератор. Но вы можете установить и любой другой нагреватель (например, электрический либо тот, который функционирует на твердом горючем – на дровах, угле и так далее). Подбор конкретной модели теплогенератора зависит от планируемого расхода топлива и общей площади всех комнат, которые будут отапливаться.

Также для монтажа системы своими руками вам нужно приобрести жесткие либо гибкие трубы, называемые воздуховодами, тройники и отводы для них, специальные решетки и рукава для забора воздуха, вентилятор, клапаны, скотч (армированный) для герметизации участков соединения отдельных элементов системы, универсальный крепеж (саморезы, шурупы).

Установка системы своими руками – схема выполнения и советы специалистов

Устройство воздушного обогрева очень простое. По сути, система состоит из теплогенератора, приточного вентилятора и комплекса воздуховодов, изготовленных из нержавейки. Поэтому сделать его своими руками вам будет несложно. Воздушное отопление частного дома монтируется в пять стадий:

  1. Установка теплогенератора и теплообменника.
  2. Монтаж вентилятора.
  3. Выполнение разводки и размещение воздуховодов.
  4. Теплоизоляция подающих и обратных клапанов.
  5. Установка рукавов для подачи воздуха.

Теплогенератор обычно размещают в подвальном помещении дома. Если вы ставите газовый нагреватель (котел), его подключение должен производить специалист газовой службы. Самому такую работу делать запрещается.

Установка системы своими руками – схема выполнения и советы специалистов
Установка системы своими руками – схема выполнения и советы специалистов

Монтаж системы воздушного отопления

Твердотопливный котел или электрический нагреватель можно установить и подключить самостоятельно. Обратите внимание! Для воздушного отопления подходит только то оборудование, функционирующее на твердом топливе, которое дает возможность корректировать скорость сжигания дров (угля).

Затем монтируете теплообменник (его легко изготовить из листа обычной жести), подсоединяете его к воздуховоду, ставите вентилятор под камерой сгорания. С внешней стороны стены (с улицы) к месту размещения вентилятора подключите обратную трубу.

После этого нужно сделать разводку. Присоединяете воздухоотводы (рекомендуется применять гибкие изделия, но можно использовать и жесткие трубы) к подающему и обратному каналу, монтируете клапаны. Вам осталось лишь установить рукава, по которым к теплогенератору будет подаваться воздух, и утеплить их (а также клапаны), чтобы исключить риск образования конденсата при работе системы.

Ваше воздушное топление готово!

Воздушное отопление частного дома своими руками

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Если вы еще не определились с выбором отопительной системы для своего дома, то стоит рассмотреть все варианты. Внимания заслуживает и воздушное отопление частного дома своими руками. Это не самый популярный вариант, но довольно эффективный. Для обогрева комнат не требуется трудоемкого обслуживания и использования радиаторов. При этом нагретые воздушные массы сразу поступают в помещение. Создавая проект, не забывайте учитывать, что при неправильной планировке может появиться нежелательный шум. Кроме того, стоит продумать установку воздуховодов, которые имеют значительный диаметр.

Воздушное отопление частного дома своими руками
Воздушное отопление частного дома своими руками

На схеме показан вариант подобной конструкции

Содержание статьи

Что такое воздушное отопление частного дома своими руками

Система воздушного отопления для частного дома предполагает применение воздуха как основного источника тепла. При этом потоки под воздействием вращения вентилятора подаются к теплообменнику. Воздух прогревается, а затем раздается по воздуховодам. Подобная конструкция объединяет в себе кондиционирование, отопление и вентиляцию.

Так работает конструкция с вентилируемой системойТак работает конструкция с вентилируемой системой

Так работает конструкция с вентилируемой системой

Создавать проект воздушного отопления нужно на этапе возведения постройки. Для планировки выполняют следующие действия:

  • рассчитывают тепловые потери;
  • определяют необходимую мощность агрегата воздушного обогрева;
  • выбирают нагревательную конструкцию и планируют размещение вентиляционных шахт;
  • рассчитывают показатели аэродинамического сопротивления для определения потерь напора и окончательного выбора установки.
Необходимое оборудование для прогрева помещенийНеобходимое оборудование для прогрева помещений Необходимое оборудование для прогрева помещений
Полезная информация! Перемещение воздуха происходит за счет вентилятора воздухонагревателя. Часто монтируются вентиляционные решетки, через которые изменяется скорость, расход и направление воздушных масс.

Как функционирует система

В процессе монтажа воздушного отопления частного дома своими руками применяются два основных способа. Раньше в жилых зданиях использовались конструкции по аналогии с водяным отоплением. В данном случае в качестве теплоносителя применялся воздух. И нагретые металлические воздуховоды раздавали теплый воздух по комнатам.

Перемещение потоков горячего и холодного воздухаПеремещение потоков горячего и холодного воздуха

Перемещение потоков горячего и холодного воздуха

Сейчас чаще применяется прямой нагрев, когда используются теплогенераторы (рекуператоры). Воздух с улицы нагревается в специальной смесительной камере от отработанного воздуха помещения, дополнительно подогреваясь ТЭНами (в сильные морозы просто необходимо) и по каналам перемещается в комнаты. Такой подход обеспечивает лучший КПД. Такая технология стала особенно востребованной благодаря объединению с установками кондиционирования и вентиляционными агрегатами.

Принцип работы рекуператораПринцип работы рекуператора

Принцип работы рекуператора

Статья по теме:

Принцип работы рекуператораПринцип работы рекуператораРекуператор для частного дома. Что это за устройство? Как оно работает? В чем его преимущества? Сложно ли выполнить самостоятельный монтаж? На эти и другие вопросы мы ответим в специальной публикации. Читайте!

Перед тем, как приступить к монтажу воздушного отопления загородного дома, нужно разобраться с его устройством. Основной элемент – это теплогенератор, включающий:

  • горелку, которая бывает дизельной, газовой или комбинированной. Иногда используются агрегаты на пеллетном топливе;
  • электрические приборы подходят для прогрева по месту;
  • камера сгорания с теплообменником. В ней осуществляется нагрев воздуха от дымовых газов. Система воздуховодов включает жестяные короба, вентиляторы и трубы с решетками;
  •  в современных конструкциях присутствует механизм автоматического регулирования основных параметров.
Теплогенератор в котельнойТеплогенератор в котельной

Теплогенератор в котельной

Полезная информация! С помощью современной воздушной отопительной конструкции можно обеспечить регулировку температуры по месту. При этом применяются локальные агрегаты в отдельных помещениях.

Положительные и отрицательные качества такого оборудования

Воздушное отопление частного дома своими руками имеет свои достоинства и недочеты. К плюсам можно отнести:

  • высокую производительность;
  • отсутствие радиаторов и трубопроводов;
  • наличие современных автоматизированных систем контроля параметров;
  • возможность мгновенно нагреть помещение.

Стоит знать и о таких минусах:

  • установка системы возможна только на этапе строительства здания;
  • потребляет значительное количество электроэнергии;
  • после запуска не может усовершенствоваться.
Работа агрегата в двухэтажном зданииРабота агрегата в двухэтажном здании

Работа агрегата в двухэтажном здании

Полезная информация! Правильно направить воздушные массы помогут специальные вентиляторы. Установка такого приспособления выполняется под очагами.

Разновидности систем

Устройство такого отопления может иметь разные схемы циркуляции воздушных масс: гравитационную и принудительную.

Особенности устройства отопления в доме: воздушное отопление прямоточного типа

При организации обогрева своими силами стоит рассмотреть прямоточные конструкции принудительного типа. Они функционируют по следующему принципу: вентилятор прогоняет воздух через калорифер, после которого он, будучи нагретым, по системе воздуховодов раздается в каждое помещение, а затем выводится через систему вытяжной вентиляции или специальную шахту.

Принцип работы прямоточной установкиПринцип работы прямоточной установки

Принцип работы прямоточной установки

Рециркуляционная система

Более высокой производительностью и экономичностью отличается рециркуляционная система. Она функционирует следующим образом: воздух нагревается калорифером и подается во все помещения. При этом тепло отдается окружающему пространству, а остывший воздух по специальным рециркуляционным каналам снова направляется к калориферу.

Схема функционированиярециркуляционной установкиСхема функционированиярециркуляционной установки

Схема функционирования рециркуляционной установки

Можно ли сделать систему воздушного обогрева самостоятельно

Если требуется сконструировать установку воздушного отопления дома по канадской методике или другим способом, нужно запланировать схему под конкретное жилое здание. Предварительный план можно составить на бумаге. Не забывайте просчитать такие параметры, как теплопроизводительность установки, напор вентиляторов, аэродинамическое сопротивление, а также размеры воздуховодов и теплопотери дома.

Смонтированная установкаСмонтированная установка

Смонтированная установка

Полезный совет! Чтобы выбрать качественную модель теплогенератора, стоит проконсультироваться со специалистом. Все приборы лучше ставить в отдельном помещении.

Что понадобится

В начале выберите подходящую модель теплогенератора для воздушного отопления частного дома. Цену стоит узнать заранее. Стационарные установки имеют значительные габариты. Их задействуют для больших площадей. Также стационарные модели обладают изолированной камерой для сгорания и устанавливаются в отдельных помещениях. Такие приборы могут быть навесного или напольного типа.

Крепежные и соединительные элементыКрепежные и соединительные элементы

Крепежные и соединительные элементы

Организовать систему можно с использованием тепловых насосов. Чтобы их установить потребуется дополнительное оборудование: вентиляторы, испарительный и конденсаторный блок, трубопроводы, воздуховоды и фитинги. Эти элементы необходимы при самостоятельном проведении монтажных работ.

Система с воздушным тепловым насосомСистема с воздушным тепловым насосом

Система с воздушным тепловым насосом

Статья по теме:

Система с воздушным тепловым насосомСистема с воздушным тепловым насосомТепловой насос для отопления дома. В этой статье рассмотрен тепловой насос для отопления дома, цены отдельных составляющих и общая стоимость реализации проекта.

Советы по проведению монтажных работ

Установка подобной отопительной системы выполняется по порядку. Сначала устанавливается воздухонагреватель с теплообменной камерой. От него выполняется разводка и крепление воздуховодов. Обязательно производится теплоизоляция каналов. Отводы делаются через гибкие рукава, которые устанавливаются в стене.

Воздушная конструкция для прогрева жилого и гаражного помещенияВоздушная конструкция для прогрева жилого и гаражного помещения

Воздушная конструкция для прогрева жилого и гаражного помещения

Важным элементом системы является источник тепла (котел, горелка или ТЭНы). Его подключение стоит доверить специалистам, либо выполнить самостоятельно, внимательно изучив инструкцию изготовителя. Установка выполняется в чулане или в подвале. Лучше, если дымоход будет иметь сэндвич-конструкцию. Теплообменник нужно соединить с воздуховодом, а под камерой сгорания установить вентилятор.

Смонтированная и теплоизолированная установкаСмонтированная и теплоизолированная установка

Смонтированная и теплоизолированная установка

Соорудить надежное устройство вам помогут следующие рекомендации:

  • для изоляции мест соединения участков воздуховодов стоит использовать скотч из алюминия с дополнительным армированием;
  • магистрали следует крепить к потолку. При этом используются хомуты;
  • подачу теплых воздушных масс рекомендуется организовывать низко возле напольного покрытия;
  • если присутствует кондиционер, для труб требуется дополнительная теплоизоляция. При использовании фитингов сложной формы и с коленами необходимо задействовать дополнительные заслонки;
  • применение фильтрующих устройств для очищения воздуха приводит к улучшению качества воздуха.

Соблюдая технологию установки отопительного оборудования, можно обеспечить полноценный прогрев здания своими силами. Воздушное отопление поможет создать благоприятный микроклимат в помещении. Какой способ установки конструкции выбрать – решать вам.

Система воздушного отопления дома при помощи камина (видео)




ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Смонтированная и теплоизолированная установкаСмонтированная и теплоизолированная установка Загрузка...

Воздушное отопление частного дома своими руками

Воздушное отопление своими руками

Система отопления частного дома может использовать различные виды энергии и базироваться на разных принципах действия. Наряду с электрическим и радиаторным обогревом, сегодня всё чаще встречается система обогрева жилья тёплым воздухом.

Если провести кратки й исторический экскурс, то воздушное отопление использовалось ещё во времена древнего Рима. Во время раскопок в Помпеях и других городах империи были найдены остатки централизованных систем отопления такого типа.

Потом этот способ был на долгое время забыт и к нему вернулись в средние века. Центральное отопление в средневековом Лондоне функционировало именно по такому принципу.

Московский Кремль в старые времена отапливался похожим образом – в подвале сжигались дрова, и тепло поднималось в верхние помещения по специальным каналам в стенах. Правда, теплопотери были весьма ощутимыми – большой процент энергии уходил на обогрев стен, грунта и окружающего пространства.

Сегодня человечество вновь обратилось к этому способу, взяв от древних изобретателей рациональное зерно и приправив современными знаниями в сфере отопления. Поэтому эта система вновь актуальна в наши дни. Всё чаще владельцы выбирают именно такой метод для обогрева частного дома.

Преимущества воздушного обогрева частного дома

Метод обогрева жилья при помощи воздуха, как и любой другой, имеет свои преимущества и недостатки. Среди его достоинств можно упомянуть следующие факторы:

  • Такой способ обогрева частного дома не создаёт локализованных точек нагрева в помещении, поскольку нет точек обогрева.
  • Высокий коэффициент полезного действия.
  • Маленькая инерционность даёт возможность быстро нагревать помещение.
  • Не происходит выпадение конденсата вследствие температурных перепадов. Поэтому нет запотевших стёкол и вздувшихся от сырости обоев на стенах.
  • Равномерность нагрева позволяет применять такой способ на больших площадях.
  • Нет сложной системы трубопроводов, нет агрессивного теплоносителя, опасности протечек и аварий.
  • Воздушное отопление можно свободно включать и выключать в любое время года, в отличие от магистралей, где необходимо сливать теплоноситель и проделывать множество операций по запуску и остановке оборудования.
  • Есть возможность изготовить оборудование и смонтировать его самостоятельно.

Среди недостатков воздушного метода можно упомянуть следующие:

  • Монтаж возможен, как правило, на этапе строительства частного дома.
  • В работающую систему сложно вносить усовершенствования и модифицировать её.
  • Оборудование требует регулярного сервисного обслуживания.
  • Необходим очень тщательный и грамотный расчёт всех элементов.
  • Для улучшения микроклимата в помещениях желательно использовать средства увлажнения и ионизации.

Принцип действия и разновидности воздушного отопления

Действие воздушного метода основано на простом принципе. Генератор тепловой энергии нагревает воздушные массы, которые по специальным воздуховодам поднимаются вверх, нагревая помещения. Остывая, воздух опускается вниз к генератору тепла. Гравитационная система предусматривает естественное движение воздуха за счёт изменения его массы и плотности вследствие нагревания и остывания.

Однако, гравитационный способ неэффективен – любой сквозняк нарушает циркуляцию, что сказывается на обогреве помещений. При гравитационной циркуляции также следует учитывать то, что через несколько циклов воздух становится непригодным для дыхания – поэтому в чистом виде этот способ подходит лишь для обогрева нежилых помещений.

Для обогрева современного частного дома используется система принудительной циркуляции – движение воздушных масс обеспечивается работой вентиляторов. При этом обеспечивается поступление 25% свежего воздуха для того, чтобы микроклимат помещений был пригоден для нормального функционирования человеческого организма.

Самостоятельное изготовление системы отопления тёплым воздухом

Желающие сэкономить денежные средства, а также те, кто предпочитает все проблемы решать собственными силами, могут собрать для частного дома воздушное отопление своими руками.

Для начала система требует тщательного расчёта, в ходе которого определяются следующие характеристики:

  • Тепловая мощность – от неё будет зависеть способность оборудования обогреть помещение заданного объёма.
  • Скорость движения горячих воздушных масс.
  • Уровень утечек тепла через стены, окна и двери.
  • Размер воздуховодов.

В качестве генератора тепла можем использовать газовый теплогенератор, электронагреватель или твердотопливный котёл. Твердотопливный котёл должен быть такой конструкции, которая позволяет регулировать скорость сгорания топлива. Кроме того, он должен быть оборудован автоматическими средствами управления, а также системой автоматического управления. Мы размещаем его в подвальном помещении и ведём от него воздуховоды в помещения, где воздух на уровне пола выходит через вентиляционные решётки.

Практика показывает, что наилучшие аэродинамические свойства имеют круглые воздуховоды. Однако чаще применяют прямоугольные, поскольку их монтаж более прост.

В зависимости от особенностей здания, можно применять как жёсткие, так и гибкие каналы для воздуха. Элементы соединяются между собой при помощи алюминиевого скотча. Для того чтобы избежать теплопотерь, с наружной стороны оборачиваем воздуховоды теплоизоляцией.

Для того чтобы обеспечить комфортный микроклимат, необходимо оборудовать комнаты эффективной вентиляцией и средствами увлажнения и ионизации воздуха.

Система отопления при помощи тёплого воздуха ещё не может считаться достаточно распространённой и популярной. Однако её свойства говорят о том, что этот метод очень перспективен в силу удобства, экологичности и экономичности. Учитывая, что подобную установку несложно сделать в своём доме самостоятельно, можно с уверенностью сказать, что распространение и рост популярности данного метода – это только вопрос времени. Метод обогрева с помощью нагретого воздуха — многообещающее направление в сфере отопления и за ним будущее.

Система отопления частного дома может использовать различные виды энергии и базироваться на разных принципах действия. Наряду с электрическим и радиаторным обогревом, сегодня всё чаще встречается система обогрева жилья тёплым воздухом.…

  • Двухтрубная система отопления в частном доме
  • Расчет объема воды в системе отопления
  • Паровое отопление своими руками
  • Антифриз в систему отопления дома

Расчет и монтаж воздушного отопления для частного дома

Решение построить собственный загородный дом всегда сопровождается множественными трудностями и вопросами, ответы на которые знают только профессионалы. Но, со стремительным развитием технологий, благодаря наличию у каждого второго компьютера и интернета, получить подсказки, рекомендации, советы и даже подробные пошаговые инструкции на тему “как сделать что-то своими руками” стало проще простого. В данной статье будет раскрыта тема воздушного отопления, так как на сегодняшний день довольно большой процент людей стремится организовать отопление жилого здания именно таким методом.

Принцип работы теплогенератора для воздушного отопления

Воздушное отопление и его особенности

Современный человек постоянно стремится к чему-то новому и неизведанному — такова наша природа. И такие системы отопления, как твердотопливные (уголь, дрова и др.) и водяные, уже порядком поднадоели. На смену им, благодаря множественным преимуществам (о чем далее), пришло воздушное отопление, которое, как понятно из названия, отапливает помещение, используя нагретый генератором воздух. Эффективность, экономичность и продуктивность такой системы оправданна и доказана (об этом в преимуществах).

Виды систем воздушного отопления

Возможностей отапливать (охлаждать) помещения путем использования воздушного отопления существует несколько:

1. Гравитационная (или естественная) система — циркуляция воздуха происходит благодаря разного давления воздушным потокам, которые образуются при столкновении разных температур в помещении. То есть, теплый воздух просто вытесняет холодный, заполняя собой все помещение, а в результате и целый дом. Высокая эффективность такой конструкции объясняется расположением воздуховода, по которому идет теплый воздух (размещаются они под потолком). Таким образом холодный воздух вытесняется снизу.

Гравитационная система воздушного отопления

Подобная система считается наиболее популярной, так как не зависит от подачи электроэнергии, но она не настолько эффективна, так как больше напоминает систему вентиляции, нежели отопления.

2. Система с принудительной вентиляцией — основным рабочим органом является вентилятор с электроприводом, который и гоняет воздух. Нагревает его генератор до 40-60°С.

Система с принудительной вентиляцией

Переработанный воздух, перед тем как быть повторно использованным, очищается от пыли, микробов и запахов, обогащается кислородом и только тогда попадает в генератор, нагревается, поступает в помещения и все начинается сначала.

И первый, и второй вариант отопительной системы могут оборудоваться увлажнителями, которые будут собирать пыль и регулировать коэффициент влажности в отдельных помещениях и во всем доме.

Преимущества воздушного отопления частного дома

  • Высокий уровень КПД (около 90%).
  • Система свободна от труб, радиаторов и других передаточных элементов.
  • Отличным вариантом отопительная система считается в местах, где влажность воздуха значительно превышает норму или привычный уровень — горячий воздух быстро и качественно просушивает отапливаемые помещения.
  • В слишком жаркие летние дни система может обеспечить и прохладу, подавая в помещения охлажденный воздух.
  • Может работать сообща с климатическим оборудованием, что в разы повысит эффективность создания идеального микроклимата в помещении.
  • Также может “сотрудничать” с твердотопливной печью, благодаря наличию в системе вентиляторов.
  • Очень важный момент — при таком отоплении не образуется конденсат (на окнах, стенах и др.), а такая среда совсем неблагоприятна для размножения микроорганизмов (плесень, грибок).
  • Отопление помещений, как больших, так и столь маленьких, как кладовые, проходит равномерно.
    Удельная стоимость системы значительно ниже, чем её старые родственники.
  • Воздух, поступающий из системы, не переносит в себе бактерии и вирусы, так как проходит через множественные фильтры и ионизаторы — отличный вариант для аллергиков.
    Одним из основных преимуществ можно назвать то, что воздушное отопление своими руками — задача пускай не легкая, но, все же, выполнимая.

Недостатки воздушного отопления частного дома

  • Если вы купили загородный дом и какая-то система отопления в нем уже проложена, установить воздушное отопление, а тем более своими руками, уже никак не получится, ведь дом введен в эксплуатацию — механизм запущен. Если же в купленный вами дом уже установлена такая система, изменить её расположение в большинстве случаев будет невозможно.
  • Как и любое оборудование, а особенно сложные системы, так и конструкция воздушного отопления требует периодического вмешательства специалиста — профессиональное обслуживание.
  • Электричество — залог успешной работы системы, в каком-то смысле её сердце, так что она полностью зависит от него. При частых скачках напряжения желательно иметь резервный источник электропитания, чтобы не остаться без отопления или охлаждения помещения.

Расчет системы воздушного отопления для проектирования и монтажа своими руками

Расчет имеет огромное значение, если вы хотите чтобы система функционировала бесперебойно, эффективно и прослужила не один десяток лет. Из-за неграмотного планирования системы отопления вы можете потерпеть неудачу, что приведет к незапланированным расходам.

Итак, что может случится, если не уделить должного внимания подготовительному этапу:

  • теплонагреватель может перегреться. Результат — поломка.
  • нежданные вибрации, а вследствие и шум при работе системы. Результат — постоянный шум, который уже, скорее всего, не убрать.
  • сквозняки. Результат — постоянные простуды, холод.

Параметры расчета

Во-первых, мощность воздухонагревателя. В зависимости от качества работы воздухонагревателя будет ясно, какой объем площади он сможет прогреть воздухом.

Во-вторых, скорость подачи. Чем быстрее будет происходить подача нагретого воздуха в предназначенные места, тем меньшими будут теплопотери.

В-третьих, диаметр воздуховодов. Данный показатель влияет на расчет аэродинамических характеристик системы в целом. Диаметр должен согласовываться со скоростью подачи, иначе воздух будет теряться в воздуховоде, в результате — теплопотери.

Монтаж системы воздушного отопления своими руками

Сперва вы приобретете все необходимое для установки системы: теплогенератор, воздуховоды, решетки, алюминиевый армированный скотч (герметик) или металлические (пластиковые) хомуты, монтажные крепежи, клей-герметик и другие инструменты для работы с оцинкованной сталью.

  1. В первую очередь монтируется магистральный подающий воздуховод из вспененного фольгированного полиэтилена.
  2. Далее от магистрального разводятся мелкие гибкие воздуховоды. В подающем вырезаются круглые отверстия, в которые вставляются врезки, закрепляются скотчем.
  3. Продольные соединения укрепляются Н-профилем, угловые — элементами из ПВХ (садятся на клей с внутренней стороны, закрепляются степлером — снаружи).

Таким образом собираются воздуховоды, которые в дальнейшем крепятся под потолок и прячутся под подвесным потолком, например. Сделать такую конструкцию своими руками не сложно, важно знать все нюансы и трудности, с которыми вы можете столкнуться.

Если вы ещё не определились, какой тип отопления частного дома собираетесь выбрать, посмотрите следующее видео.

  • Изготовление солнечного коллектора своими руками
  • Устройство печного водяного отопления своими руками
  • Установка батарей отопления своими руками
  • Монтаж индукционного котла отопления своими руками

Как сделать воздушное отопление частного дома?

При строительстве или обустройстве собственного жилья очень важно выбрать оптимально подходящую систему обогрева. Присмотритесь внимательнее к такому варианту как воздушное отопление.

Воздушное отопление дома – система терморегуляции, при которой нагретый (или охлажденный) до нужной температуры воздух подается непосредственно во внутренние помещения дома. Такая система обладает рядом преимуществ перед традиционными радиаторными и печными системами отопления.

Преимущество воздушного отопления

Во-первых, зоны подогрева дома не локализованы вокруг печей и радиаторов, нет резких перепадов температуры. В доме, оснащенном воздушным отоплением, вы не увидите запотевших стекол, потеков влаги на стенах и вздувшихся обоев – следствия конденсации воды из воздуха, вызванного температурными перепадами. За счет равномерности нагрева воздуха воздушное отопление отлично подходит для помещений больших внутренних объемов – залов, цехов, складов и т.д.

Во-вторых, воздушное отопление не требует сложной системы циркуляции теплоносителя. При радиаторном отоплении теплоноситель (разогретая вода или масло) циркулирует под высоким давлением по комплексу трубопроводов и радиаторов. Горячий теплоноситель под давлением представляет собой чрезвычайно агрессивную среду, налагающую на элементы системы отопления высокие требования по сопротивлению коррозии, герметичности и т.п. Малейшее повреждение любого из элементов системы может привести к проникновению теплоносителя во внутренние помещения здания, что представляет серьезную опасность для безопасности людей и сохранности имущества. Воздушное отопление лишено этих недостатков.

Сравнение цен водяных и воздушных систем обогрева в расчете на 1 м2 площади

Кроме того, радиаторное отопление требует специальных мер по отключению в зимнее время: не слитый замерзший теплоноситель закупорит трубопроводы и радиаторы, что сделает эксплуатацию системы обогрева невозможной на длительное время. Вода же вообще имеет свойство «размерзаться» — расширяться при замерзании, что может привести к физическому разрушению всей системы обогрева. Воздушное же отопление напротив, можно просто включать и выключать в любое время года. Это свойство воздушного отопления незаменимо, например, для загородных коттеджей, куда зимой приезжают только на выходные, небольших частных гостиниц, принимающих постояльцев на время зимних праздников и т.п.

Немаловажным (а для кого то – наиболее важным) фактором является меньшая удельная стоимость систем воздушного обогрева.

Виды воздушного отопления

Использование горячего воздуха для обогрева помещений известно людям с древних, античных времен. Во время раскопок в «законсервированных» пеплом Везувия Помпеях были найдены стены и фундаменты зданий, конструкция которых недвусмысленно указывала на использование «гипокаустов» — древних систем централизованного воздушного отопления.

С падением Рима воздушное отопление было забыто в Европе на долгие века, как и многое другое, что составляло наследие Империи. Второе рождение централизованных отопительных систем произошло в 14-15 веках. Любопытно, что нагревание стен и пола теплым воздухом использовалось для отопления палат московского Кремля задолго до того, как о подобном способе отопления вспомнили в Западной Европе. Удивленные иноземные послы рассказывали о московской диковинке землякам, и некоторое время центральное воздушное отопление носило в Европе название… «русское отопление».

Массовое распространение воздушное отопление получило в Новое время, когда промышленная революция двинула большие массы людей в города. Именно такого типа было первое центральное отопление многоквартирных домов Лондона – тогдашней индустриальной столицы мира.

Прямоточная система обогрева

Принципиальное устройство первых систем воздушного отопления было достаточно простым. В нижней части здания, обычно в подвале, воздух нагревался посредством сжигания дров, древесного или каменного угля. Нагретый воздух самотеком поднимался вверх через полости в полу и стенах, и выходил наружу через специальные выводящие отверстия на крыше. Воздух внутри помещения нагревался опосредованно – от нагретых горячим воздухом пола и стен.

Схема устройства римского гипокауста

Эффективность подобной системы, получившей название прямоточной, была очень скромной, бо льшая часть энергии расходовалась на прогрев на всю глубину стен и пола, а также на «обогрев улицы» — через выводящие отверстия выбрасывался еще горячий воздух. Избежать этого было невозможно: именно разница температур в системе и снаружи создавала тягу, благодаря которой осуществлялось движение воздуха.

Рециркуляционная система обогрева

Революцию в воздушном отоплении произвело использование нового вида топлива – природного газа. Нагревание воздуха более чистым топливом вкупе с появлением совершенных воздушных фильтров, сделали возможным закачивание нагретого воздуха непосредственно внутрь помещения, создав, таким образом, замкнутый цикл оборота воздуха в помещении.

Нагретый с помощью газовых или электрических нагревателей воздух, поднимаясь по воздуховодам, подается в верхнюю часть здания. Отдавая тепло, воздух остывает и, постепенно замещаясь новыми массами нагретого воздуха, опускается вниз, снова попадая в нагреватель.

Рециркуляционная система воздушного отопления

Такая схема рециркуляционного отопления называется гравитационной, потому что циркуляция воздуха осуществляется без применения каких либо специальных устройств только благодаря силе тяжести.

Если конструкция здания препятствует свободному круговороту воздуха, применяют рециркуляционную схему с принудительной вентиляцией. Нагнетание горячего воздуха в помещения и отбор их в нагреватель в этом случае осуществляется с помощью специальных вентиляторов.

Обогрев здания с рециркуляцией воздуха – самый простой и недорогой вариант, который идеально подходит для использования в нежилых помещениях, цехах, складах. Дело в том, что многократный прогон воздуха через систему обогрева отрицательно сказывается на его качестве. Воздушное отопление частного дома или квартиры по рециркуляционной схеме требует дополнительных затрат на увлажнение и ионизацию воздуха.

Поэтому для обогрева жилых помещений чаще используют рециркуляцию с частичным притоком наружного воздуха. При такой схеме производится постепенный вывод «отработанного» воздуха наружу с постепенным замещением его свежим воздухом.

Рециркуляция с частичным притоком наружного воздуха

Существуют также различные комбинированные воздушно-водяные или воздушно-масляные схемы обогрева, которые применяются в основном для централизованного обогрева нескольких зданий. Теплоноситель разносит энергию из центральной котельной к зданиям, где мощный радиатор играет роль нагревательного элемента системы воздушного обогрева.

Воздушное отопление – сделай сам

В настоящее время существует достаточно фирм, готовых установить систему воздушного обогрева «под ключ», но при желании провести воздушное отопление дома своими руками вполне осуществимо.

Начать нужно с выбора «сердца» системы обогрева – нагревательного элемента. Чаще всего для отопления жилых помещений применяют газовые теплогенераторы. Выбор конкретной марки теплогенератора осуществляется в зависимости от площади отапливаемого помещения и расхода топлива. Рекомендуется обратить внимание на теплогенераторы производства стран Скандинавии. Хотя эти модели и не из дешевых, они отлично адаптированы к суровым северным реалиям.

Кроме самого теплогенератора вам понадобятся:

  • Воздуховоды – специальные трубы, по которым будет циркулировать теплый воздух. Воздуховоды могут быть гибкими или жесткими. Если вы решили использовать жесткий воздуховод, вам обаятельно пригодятся отводы («кривые» части воздуховодов под девяносто или 45 градусов). Также придется запастись «тройниками» в количестве, зависящем от сложности системы циркуляции воздуха. Существуют разнообразные варианты материалов для изготовления воздуховодов, но наибольшее применение получили воздуховоды из оцинкованной стали.
  • Решетки, через которые будет осуществляться подача и забор воздуха.
  • Алюминиевый скотч для герметизации сочленений воздуховодов. Лучше использовать армированный скотч.
  • Инструмент для работы с оцинкованной сталью и монтажный крепеж.

Различные виды воздуховодов

Лучше всего если воздушное отопление загородного дома планируется на этапе строительства. Тогда воздуховоды можно провести в стене в специальных нишах. Если система обогрева монтируется для готового дома, воздуховоды обычно скрывают подвесными потолками и фальшстенами.

Воздушный обогрев дома – перспективный и выгодный вариант обустройства жилища, на который мы рекомендуем вам обратить свое внимание. В любом случае, выбор за вами.

Источники: http://mynovostroika.ru/vozdushnoe_otoplenie_svoimi_rukami, http://normdom.ru/otoplenie/vozdushnoe-otoplenie-chastnogo-doma-svoimi-rukami.html, http://klivent.biz/otopleniye/vozdushnoe-otoplenie-doma.html

Воздушное отопление частного дома своими руками

Воздушное отопление частного дома своими руками

Воздушное отопление в сравнении с водяным имеет множество преимуществ. Подобные системы отличаются высоким КПД. При их использовании отсутствует риск разморозки или прорыва труб, а помещения прогреваются практически моментально. Далее в статье рассмотрим, как устроить воздушное отопление частного дома правильно и своими руками. Ниже вам будет представлена подробная инструкция по монтажу.

Схема системы воздушного отопления

Системы, работа которых основана на прямом нагреве воздуха в помещении, включают в себя следующее оборудование:

cистема воздушного отопления

  • Теплогенератор;
  • Воздуховоды;
  • Рукава, предназначенные для забора воздуха с улицы;
  • Декоративные решетки;
  • Вентилятор.

Этапы монтажа воздушного отопления

Поскольку конструкция подобной системы достаточно проста, произвести монтаж воздушного отопления несложно и своими руками. В инструкциях по монтажу такого оборудования обычно предусматривается следующий порядок действий:

  1. Установка котла с теплообменником;
  2. Монтаж вентилятора;
  3. Разводка и утепление подающих и обратных воздуховодов;
  4. Устройство в стене отверстия для забора воздуха снаружи здания и установка в него дополнительного рукава.

Установка теплогенератора

Котел обычно устанавливается в подвале. Для подключения его к газовой магистрали следует пригласить специалиста. Самостоятельно делать это очень опасно. Дымоход можно изготовить из жести. Подающий воздуховод подключается к верхней части теплообменника котла. Внизу, под камерой сгорания монтируется вентилятор. К нему снаружи подводится обратный воздуховод.

Установка теплогенератора

Монтаж воздуховодов

Разводка воздуховодов – важный этап такого мероприятия, как монтаж воздушного отопления дома. Давайте посмотрим, как смонтировать их своими руками качественно. В первую очередь к теплообменнику подключается главная магистраль подающего воздуховода. Далее к ней подсоединяются разводящие гибкие воздуховоды с круглым сечением. При этом используется алюминиевый армированный скотч. К стенам или потолку гибкие трубы крепят на хомуты.

Совет: Разводку лучше проводить таким образом, чтобы подающие воздуховоды выходили в помещения как можно ближе к полу. В этом случае поступающий из труб теплый воздух, поднимаясь к потолку, будет равномерно прогревать комнаты.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

Монтаж воздуховодов

На следующем этапе монтируют обратный воздуховод. Забор холодного воздуха производится также от пола помещений. Воздух, поступающий в одну комнату, допускается забирать из другой. Обратные трубы всегда имеют меньше выходов и отличаются большим, чем подающие, диаметром.

Следующий шаг - монтаж воздуховода, предназначенного для забора воздуха снаружи. Он обязательно должен быть утеплен. Иначе на нем будет образовываться конденсат. На этой трубе устанавливается дроссельная заслонка. Она позволяет регулировать количество поступающего снаружи воздуха. Если в доме установлен кондиционер, следует утеплить и подающие трубы. Это также предотвратит оседание на них паров влаги. Воздушное отопление частного дома собирается с использованием элементов особой эстетичностью не отличающихся. При установке его своими руками проще всего скрыть трубы за гипсокартонными конструкциями.

Важно: В том случае, если подающие рукава имеют неодинаковую длину и разное количество колен, помещения будут прогреваться неравномерно. Для того, чтобы исправить ситуацию, следует использовать заслонки.

Фильтры и дополнительное оборудование

Воздушное отопление частного дома, часто дополняется разного рода полезными конструкциями, смонтировать которые также можно своими руками. Инструкция по монтажу стороннего оборудования обычно прилагается производителем. К примеру, в подающие воздуховоды могут встраиваться очищающие фильтры. Некоторые воздушные системы отопления используются даже для охлаждения воздуха в доме летом. Для этого в главную магистраль устанавливается испарительный блок кондиционера.

Решив собрать воздушную систему отопления самостоятельно, следует иметь в виду то, что при неправильном проектировании обязательно возникнут разного рода проблемы. Поэтому перед приобретением комплекта, стоит обратиться к специалисту, который сделает все нужные расчеты.

Видео по теме "Воздушное отопление своими руками":

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

система отопления загородного коттеджа по канадской технологии, котлы, радиаторы

Содержание:

Обустройство системы отопления является очень ответственной задачей, так как от этого напрямую зависит комфорт и уют проживания в доме. Одним из самых эффективных, экономичных и быстрых в реализации вариантов является воздушный обогрев.

воздушное отопление частного дома своими руками

Особенности воздушных систем

В состав воздушного отопления частного дома входят следующие узлы:

  • Теплогенератор. Водный калорифер осуществляет нагревание воздуха.
  • Воздушные каналы. Разветвления, по которым теплые воздушные массы двигаются внутри отапливаемых помещений.
  • Вентилятор. С помощью этих распределительных головок нагретый воздух двигается непосредственно внутри комнат.

Преимущества

Системы воздушного отопления для частного дома обладают следующими сильными сторонами:

  1. Достаточно высокий КПД – 90%.
  2. Система лишена промежуточных передающих узлов. Имеются в виду трубы, батареи и пр.
  3. В состав воздушного обогрева может быть включена система «Климат». Это очень удобно, т.к. в результате этого в каждой отапливаемой комнате можно устанавливать наиболее оптимальные параметры температуры и влажности воздуха.
  4. Температуру в доме поднимается до нужного уровня за считанные минуты благодаря небольшой инерционности.

Недостатки

Воздушное отопление коттеджа не лишено определенных недостатков:

  1. Прокладка эффективных воздушных схем возможно только на этапе возведения здания. В процессе его эксплуатации сделать это весьма затруднительно.
  2. Воздушное отопление дома по канадской методике нуждается в постоянном квалифицированном обслуживании.
  3. Подобный обогрев полностью зависим от наличия электричества, поэтому приходится обзаводиться резервным источником электроснабжения.
  4. По ходу эксплуатации усовершенствование и доработка системы невозможна.

система воздушного отопления для частного дома

Естественное гравитационное отопление работает по принципу изменения удельной плотности воздушных масс, что достигается их нагреванием: как результат, теплый воздух начинает двигаться вверх, а холодный – вниз. В этом случае наличие электричества не является обязательным условием, что очень удобно. Недостатками таких схем является их чувствительность к сквознякам и другим потоках охлажденного воздуха, которые возникают при открывании дверей или окон. Подобные явления могут нарушать эффективность циркуляции воздушных потоков внутри жилища, из-за чего участки возле потолка нагреваются, а рабочая часть остается охлажденной.

Частью воздушного отопления загородного дома являются специальные вентиляторы, с помощью которых нагретый воздух равномерно распределяется по всему объему помещения. Для этих целей используются специальные воздуховоды. Местом установки такого вентилятора выступает участок возле камеры сгорания. Также в системе имеются специальные фильтры для удаления из отобранных из комнаты воздушных потоков пыли, микроорганизмов и неприятных запахов. После очистки воздух попадает внутрь нагретого теплообменника, после чего по специальным воздуховодам двигается по всему дому. Забор охлажденных потоков осуществляется через вентиляционные отверстия, оснащенные решетками.

Как спроектировать и рассчитать воздушное отопление

Организация воздушного отопления частного дома своими руками предусматривает предварительную разработку проекта.

Во время расчета в учет берутся следующие параметры:

  1. Мощность нагревателя. Ее должно хватать для полноценного отопления всех комнат в доме, учитывая то, что часть тепла уйдет на улицу.
  2. Скорость циркуляции воздушных масс.
  3. Уровень теплопотерь через поверхности стен, потолков, перекрытий, окон и дверей.
  4. Сечение воздушных каналов. В этом случае рассчитываются аэродинамические параметры контура, что позволяет определить степень снижения напора воздушных потоков.

воздушное отопление дома по канадской методике

Неправильный расчет может привести к таким последствиям:

  • Нагревательный прибор будет перегреваться.
  • Работа системы будет сопровождаться сильным шумом и вибрацией.
  • В жилище начнут появляться сквозняки.

После рассмотрения всех подготовительных вопросов определяются с местом установки нагревателя воздушного отопления своими руками. Общих правил по этому поводу нет. Для подведения нагретого воздуха обычно используется приточная вентиляционная схема. Доставка теплоносителя происходит через вентиляционные решетки во все уголки жилища при помощи специальных воздушных каналов. Для этих целей монтируются рукава. Оптимальным местом для выхода воздуховодов является поверхность пола или нижняя часть стен. Лучше всего устанавливать радиаторы воздушного отопления подальше от мест, где находятся люди.

воздушное отопление коттеджа

Правильная проектировка требует обязательного учета качества вентиляции, через которую в дом попадает свежий воздух (как правило, это почти ¼ общего притока воздуха). Инновационным способом нагревания воздуха для воздушного отопления является использование для этого солнечной энергии. В таком случае приходится также учитывать среднее количество солнечных дней на протяжении года, что позволит точно определить, сколько необходимо солнечных коллекторов. Размещаются эти элементы обычно на поверхности крыш и фасадных стен здания, для чего применяются специальные крепежные элементы. Подобный подход позволяет несколько сэкономить на потреблении энергии.

Изготовление и установка в частном доме своими руками

В качестве нагревателя воздуха в системах данного типа в основном используются котлы для воздушного отопления для частного дома. При выборе твердотопливного котла рекомендуется рассматривать только те модели, в которых предусмотрена возможность регулировки горения. Газовый котел должен иметь автоматическое включение и выключение, а также систему контроля за уровнем нагрева теплоносителя. Эластичные рукава, воздушные каналы и прочие узлы лучше всего купить в готовом виде в специализированном магазине.

воздушное отопление своими руками

В тех случаях, когда в доме предполагается использование кондиционеров, воздуховоды необходимо дополнительно утеплить. В противном случае на их поверхности будет скапливаться конденсат. Для изготовления воздушных каналов обычно применяется оцинкованная сталь: такую поверхность проще всего утеплять самоклеющимися теплоизоляционными материалами. Для соединения между собой жестких и гибких участков используются хомуты и армированный скотч. Чтобы предотвратить появление свищей, все стыки желательно дополнительно обработать герметиком.


Воздушная система отопление частного дома своими руками

Системы отопления

Под воздушным отоплением понимают особую систему терморегуляции. Она предполагает подачу нагретого до заданной температуры воздуха прямо в помещения жилого либо нежилого строения. По сравнению с печными и радиаторными системами такое отопление характеризуется рядом достоинств.

1

Воздушный обогрев дома – достоинств много, а недостатков мало

Многие системы отопления современности имеют достаточно серьезные недостатки. Это заставляет собственников недвижимости искать более эффективные варианты обогрева. В последние годы немалую популярность стали набирать воздушные системы, которые одинаково качественно отапливают и огромные помещения (как жилые, так и производственные или административные), и совсем небольшие дома с несколькими комнатами. Такой вид обогрева характеризуется следующими достоинствами:

  1. 1. Нет необходимости тратиться на приобретение труб и батарей отопления, а также на их установку.
  2. 2. Показатель полезного действия воздушных систем приближается к 90 %.
  3. 3. Возможность обустройства в рамках одного проекта комбинированного комплекса поддержания требуемой температуры в частном доме (кондиционирование плюс отопление).
  4. 4. Полная безопасность эксплуатации оборудования. Рассматриваемые нами системы оснащаются высокочувствительной автоматикой. Именно она ежесекундно контролируют работу отопления. Как только возникает какой-либо сбой, появляется опасность утечки, автоматика отключает используемые воздушные установки.
  5. 5. Малое энергопотребление, доступная стоимость и быстрая окупаемость устанавливаемого оборудования для обогрева. Воздушное отопление для любого частного дома будет по-настоящему выгодным и экономичным.
  6. 6. Эстетичность. Жилище не нужно загромождать радиаторами и магистралями, соединяющими их. За счет этого все свободное пространство в помещениях можно использовать для создания шикарных интерьеров.
  7. 7. Простота эксплуатации. Запуск системы, выбор требуемого режима ее функционирования, остановка оборудования и многие другие процессы выполняются в режиме автоматического управления. Вероятность совершения ошибки со стороны человека при использовании воздушного отопления сводится, по сути, к нулю.

Кроме того, описываемый вид обогрева отличается долговечностью и надежностью. Если проект отопления составлен правильно, монтаж выполнен без ошибок, а регулярное обслуживание производится вовремя, сеть будет служить 20–25 лет без малейших аварий. Отметим и уникально высокую скорость воздушного нагрева. В случаях, когда температура в комнате была нулевой либо отрицательной, после запуска оборудования на полный прогрев помещения требуется максимум 30–40 минут.

Воздушный обогрев дома

К недостатку воздушного отопления относят необходимость достаточно частого (и обязательно регулярного) его техобслуживания. Еще один минус – энергозависимость описываемых комплексов. Оборудование работает от электричества. Если в доме не будет света, система остановится. Решить данную проблему можно лишь одним способом – позаботиться об установке дополнительного (автономного) источника электрического питания.

2

Разновидности систем – как выбрать оптимальную?

Ознакомление с видами воздушного отопления дает возможность подобрать ту его конфигурацию, которая подойдет для конкретного жилого здания по всем характеристикам. Интересующие нас системы классифицируют по

  • месту установки оборудования;
  • варианту циркуляции воздуха;
  • типу теплового обмена;
  • масштабности.

Система воздушного нагрева по расположению бывает подвесной либо напольной. Первый вариант предполагает монтаж каналов (воздуховодов) для наполнения помещения нагретым воздухом под потолком, второй – под полом. Важно. В обоих случаях каналы несложно замаскировать, используя декоративные элементы и плинтусные конструкции. В частных домостроениях специалисты советуют использовать напольную схему, так как она сначала нагревает нижнюю часть комнаты, обеспечивая максимальный уют обитателям жилища. При установке подвесных воздуховодов есть вероятность того, что тепло не сможет дойти до напольной поверхности. Это принесет определенный дискомфорт человеку.

Разновидности систем воздушного отопления

По типу циркуляции воздуха системы-воздушки причисляют к принудительным и естественным. Этот момент имеет большое значение. При естественной вентиляции подъем воздуха обеспечивается его нагревом. Горячая масса направляется в воздуховоды, подогревает их, а затем уходит назад на теплообменное устройство. Если во время работы системы в помещение будет попадать холодный воздух с улицы (например, через окна либо двери), он станет скапливаться у пола. В результате этого в нижней части комнаты всегда будет прохладнее.

При использовании принудительной вентиляции, описанной выше, проблемы не возникает. В данном случае система снабжается специальным вентилятором. Его задача – сформировать заданное давление, при котором нагретый воздух перемещается по помещению намного быстрее. За счет этого подогрев комнаты происходит в течение считанных минут. Холодный воздух при наличии вентилятора просто-напросто не может изменить температурный режим, обеспечиваемый системой. Нюанс. Вентиляционное оборудование при работе издает ощутимый шум.

Если вы считаете себя чрезмерно восприимчивым к посторонним раздражающим звукам, лучше остановить свой выбор на сетях с естественной вентиляцией.

Теплообмен в описываемых системах бывает приточным и рециркуляционным. Здесь нужно запомнить следующее. Если отопление забирает воздух исключительно с улицы, значит перед нами приточная система. Для ее обустройства нужны вентиляторы, способные направить уличные массы воздуха к отопительной установке. Если же воздух забирается и извне, и внутри дома, речь идет о рециркуляционном теплообмене.

По масштабности воздушный обогрев причисляют к одному из двух типов. Первый – локальный. Он подходит для отопления частных домостроений площади. Второй тип – центральный. Такая схема хороша для складов,   развлекательных сооружений, спортивных объектов, крупных магазинов и так далее. Внедрять ее в жилище (даже в большом) нет особого смысла.

3

Устройство отопления – какие элементы понадобятся?

Вне зависимости от типа выбранной системы для ее обустройства понадобится приобретение:

  • теплового генератора;
  • воздуховодов;
  • вентилятора;
  • решеток для забора и подачи воздуха.

Теплогенератор – это печь (котел) для сжигания определенного вид топлива с целью подогрева воздуха. Он может функционировать на любом горючем. Для работы воздухонагревателя используется природный газ, сжиженное либо жидкое топливо, даже дрова или уголь. Важный момент! Котлы для рассматриваемых систем обогрева дают возможность в любой момент перейти с одного топлива на другое. Если работа теплогенератора происходит от природного газа, достаточно сменить на агрегате горелку, чтобы начать использовать дизтопливо. Это дело буквально нескольких минут. В случаях, когда возникает необходимость сжигать природный газ вместо сжиженного, следует всего лишь установить сменную насадку на агрегат, которая характеризуется иным сечением проходных отверстий.

Теплогенераторы для воздушного отопления

Воздуховоды – это каналы разветвленного типа, предназначенные для подачи нагретого потока воздуха в обогреваемые комнаты дома. Эти приспособления изготавливаются в круглой либо прямоугольной форме. Разница между ними незначительная, но она есть. Круглые имеют сечение в пределах 20 см, они описываются небольшим сопротивлением (аэродинамическим). За счет этого эффективность отопления немного увеличивается. Соединение отдельных частей круглых воздуховодов осуществляется шпильками либо хомутами. Сечение прямоугольных каналов обычно немного больше. Такие конструкции проще вписать в домашний интерьер. По этой причине для подачи тепла в частные жилища их используют намного чаще круглых.

Устройство воздушного отопления требует применения и некоторых других элементов. На участках вывода воздуховодов в отапливаемые комнаты всегда монтируются воздухозаборы и воздухораспределители. Также необходим вентилятор (приточный). Он нагнетает в воздуховоды подогретый воздушный поток. Монтаж вентилятора выполняется под отсеком сгорания используемого котла. Обычно его снабжают фильтрующим приспособлением, которое очищает воздух от мелких частиц пыли и других примесей.

4

Расчет и самостоятельный монтаж системы обогрева – получится ли?

Расчет воздушного отопления и составление ее точного проекта – обязательные этапы установки системы. Эти операции необходимы для:

  • определения скорости, с которой должен перемещаться воздух;
  • выбора отопительной установки с подходящими мощностными характеристиками, достаточными для обогрева дома;
  • получения точной схемы монтажа всех элементов отопительной сети;
  • определения аэродинамического показателя системы и объема тепла, уходящего из дома через дверные и оконные проемы, напольное основание, крышу, стеновые поверхности.

Своими руками выполнить грамотный расчет достаточно сложно. Нужно обладать знаниями инженера-теплотехника. Мы рекомендуем доверить этап проектирования специалистам. А уж монтажные работы, имея под рукой схему отопления, вы сможете выполнить и самостоятельно.

Монтаж системы обогрева для воздушного отопления

На видео ниже показана последовательность действий, которые нужно произвести при сборке и подключении системы воздушного обогрева. Первый шаг – выбор и установка котла. Он обязательно должен иметь такие модули – регулирование интенсивности горения и автоконтроля безопасности функционирования оборудования. Агрегат без таких систем для обустройства воздушного отопления не подходит.

К установленному в выбранном месте котлу подсоединяем воздуховоды. Разрешатся использовать и металлические гибкие каналы, и изделия из оцинкованной стали. Первые друг с другом соединяются и герметизируются специальным армированным скотчем, вторые – шпильками, хомутами. Если монтируется комбинированная система обогрева и кондиционирования, воздуховоды следует тщательно теплоизолировать. Тогда на их поверхности не будет образовываться конденсат.

После прокладки воздуховодов можно монтировать решетки, а затем выполнять декорирование проложенных каналов под имеющийся интерьер (конечно же, если вы запланировали такие работы). Внимательно смотрите видео, прислушивайтесь к советам экспертов, и у вас точно получится соорудить качественную и долговечную систему воздушного отопления. Пусть в вашем доме всегда будет уютно и тепло!

🔧 Воздушное отопление частного дома: состав, преимущества и недостатки

Чтобы в каждой комнате было тепло и комфортно, стоит обратить внимание на воздушное отопление частного дома. Подобные системы обладают рядом неоспоримых достоинств, выгодно выделяющих их среди альтернативных вариантов. Предлагаем разобраться с их устройством и отличительными особенностями.

Воздушное отопление – современный способ обогрева частного домаФОТО: climatfavorit.ruВоздушное отопление – современный способ обогрева частного дома
ФОТО: climatfavorit.ru

Читайте в статье

Строение и принцип работы воздушной нагревательной системы

В состав воздушной системы отопления входят следующие основные элементы:

  • нагревательный прибор. В зависимости от расположения частного дома и доступности топлива выбор может быть сделан в пользу электрического, солнечного коллектора, калорифера любого типа, газового котла либо другого нагревателя;
  • теплообменник, обеспечивающий непосредственный нагрев воздуха;
  • система воздуховодов, с помощью которых обеспечивается распределение тёплых воздушных масс по всей территории дома;
  • устройство управления. Позволяет отрегулировать режим работы оборудования для формирования подходящего температурного режима.
Система отопления включает ряд обязательных элементовФОТО: antikgroup.ruСистема отопления включает ряд обязательных элементов
ФОТО: antikgroup.ru

Принцип работы системы воздушного отопления достаточно прост. Холодный воздух, пройдя через нагревательный прибор, прогревается до заданной температуры. Воздуховоды обеспечивают его распределение по всем помещениям. После смешивания с воздушными массами внутри жилых комнат, достигается комфортная температура в них. В процессе работы отопительного оборудования удаётся избежать чрезмерного давления, способного вызвать хлопанья дверьми или вызвать трудности при открывании окон.

При воздушном отоплении тёплый воздух смешивается с холоднымФОТО: build-experts.ruПри воздушном отоплении тёплый воздух смешивается с холодным
ФОТО: build-experts.ru

Способы циркуляции воздуха

Движение воздуха по элементам воздушной системы отопления может осуществляться различными способами. Выбирая подходящий вариант для конкретного частного дома, познакомьтесь с отличительными характеристиками каждого. Это позволит принять взвешенное решение.

Циркуляция воздуха может осуществляться по-разномуФОТО: fabrikadomov.byЦиркуляция воздуха может осуществляться по-разному
ФОТО: fabrikadomov.by

Естественная

В основу естественной циркуляции воздуха положено физическое явление, при котором горячий воздух всегда устремляется вверх. По мере подъёма, он начинает вытеснять холодные слои, обеспечивая постепенный прогрев всего воздушного пространства в помещении. Чтобы обеспечить функционирование системы воздушного отопления с естественной циркуляцией, нагреватель располагают в нижней части частного дома, обычно в подвале. Это позволяет сформировать достаточный поток тёплого воздуха, который будет поступать в расположенные сверху помещения, прогревая их до оптимального уровня. При этом, холодный воздух будет опускаться вниз, чтобы нагреться и снова подняться вверх.

К преимуществам данного способа можно отнести отсутствие многократной рециркуляции воздуха, в ходе которой он постепенно насыщается углекислотой и пылью.

При естественной циркуляции используются законы физикиФОТО: vozduhvdome.suПри естественной циркуляции используются законы физики
ФОТО: vozduhvdome.su

Принудительная

С помощью принудительной циркуляции удаётся обеспечить более точную регулировку степени нагрева воздушных масс, поступающих в каждое отдельное помещение. Для обеспечения движения воздуха в состав системы вводится вентилятор. Благодаря его наличию удаётся стабилизировать скорость движения теплоносителя, создать постоянное давление, стабилизировать расход воздуха.

Энергозависимость способна стать главным недостаткомФОТО: build-experts.ruЭнергозависимость способна стать главным недостатком
ФОТО: build-experts.ru

Для обеспечения работоспособности в состав системы воздушного отопления вводится дополнительное оборудование. К недостаткам такого способа стоит отнести энергозависимость. При возникновении перебоев в подаче электричества обогрев частного дома прекращается. Также сложности с отоплением могут возникнуть при отказе оборудования. Чтобы этого не произошло, стоит предусмотреть альтернативный вариант обогрева частного дома, например, водяной.

Скорость воздушного потока можно отрегулироватьФОТО: lestnitsygid.ruСкорость воздушного потока можно отрегулировать
ФОТО: lestnitsygid.ru

Осуществление теплообмена

Принцип работы системы отопления может отличаться. Всё зависит от выбранной схемы теплообмена. Каждый вариант имеет свои отличительные черты. Предлагаем познакомиться с особенностями каждого.

Теплообмен при воздушном отоплении частного дома бывает разнымФОТО: images.ru.prom.stТеплообмен при воздушном отоплении частного дома бывает разным
ФОТО: images.ru.prom.st

Приточный

У приточной системы воздушное отопление осуществляется в следующей последовательности:

  • тепло, выработанное теплогенератором, поступает в воздушный теплообменник;
  • с помощью вентилятора внутрь частного дома нагнетается воздух. После предварительной фильтрации он поступает в теплообменник;
  • воздуховоды обеспечивают распределение горячих воздушных масс по дому;
  • отработанный воздух с помощью вытяжки отводится на улицу.

Соотношение объёма воздушных масс, поступающих внутрь и выводимых наружу, выбирается с учётом требуемой кратности воздухообмена, а также квадратуры помещения. Для создания повышенного давления, его на подаче воздуха делают больше. Монтаж подобной системы обходится сравнительно недорого. Однако затраты на эксплуатацию получаются достаточно большими.

Приточная система предполагает забор воздуха снаружиФОТО: klimavex.skПриточная система предполагает забор воздуха снаружи
ФОТО: klimavex.sk

Рециркуляционный

Такое воздушное отопление частного дома осуществляется без сброса воздуха на улицу. Остывший воздух по вентиляционным каналам поступает в теплообменник и вновь нагревается. Находящиеся внутри помещений воздушные массы многократного проходят через систему отопления. Для нагрева требуется минимум энергии, что существенно снижает затраты на отопление. Восполняются только естественные теплопотери.

Недостатком является замкнутость подобной системы. В воздухе увеличивается концентрация пыли и углекислого газа. Такой вариант не отвечает требованиям гигиены.

Воздух при рециркулярном воздушном отоплении используется многократноФОТО: conditionedairsolutions.comВоздух при рециркулярном воздушном отоплении используется многократно
ФОТО: conditionedairsolutions.com

Рециркуляционный теплообмен бывает с естественной и принудительной приточно-вытяжной вентиляцией. В первом случае, подача горячего воздуха от теплогенератора осуществляется по вентиляционным каналам. Затем, по мере остывания, начинает под действием сил гравитации спускаться вниз. При минимальных начальных вложениях, простоте монтажа и энергонезависимости, система не позволяет поддерживать комфортный микроклимат. В помещении отмечается значительная разница между степенью прогрева воздуха около пола и под потолком.

При выборе приточно-вытяжной системы удастся добиться максимального эффекта и обеспечить полный контроль над микроклиматом в частном доме. Воздух в систему рециркуляции попадает, пройдя фильтры грубой и тонкой очистки. Затем некоторое количество сбрасывается на улицу, а на его место приходит свежая порция. Далее следует нагрев, а также, при необходимости, осушение либо увлажнение.

Приточно-вытяжная обладает максимальной эффективностьюФОТО: strojvodproekt.ruПриточно-вытяжная обладает максимальной эффективностью
ФОТО: strojvodproekt.ru

Комбинированный

Обычно при устройстве системы отопления предусматриваются два разных, не связанных между собой контура. Однако в некоторых случаях их делают совмещёнными. У них в качестве источника тепла может выступать электричество либо дизельное топливо. Вентилятор обеспечивает нагнетание нагретого воздуха. В частных домах такие системы монтируются редко. Чаще всего их используют для обогрева гаражей, мастерских, промышленных объектов.

Комбинированные монтируются преимущественно на промышленных предприятияхФОТО: static.tildacdn.comКомбинированные монтируются преимущественно на промышленных предприятиях
ФОТО: static.tildacdn.com

Требования к оборудованию для воздушной нагревательной системы

Чтобы воздушное отопление позволило создать комфортные условия внутри частного дома, следует ответственно подойти к выбору оборудования.

Теплогенераторы

При подборе теплогенератора для воздушного отопления частного дома выбор может быть сделан в пользу:

  • электронагревателя;
  • твёрдотопливного котла;
  • газового оборудования;
  • устройств, работающих на жидком топливе (дизеле).
Мощность может отличатьсяФОТО: kroll.uaМощность может отличаться
ФОТО: kroll.ua

При выборе теплогенераторов для воздушного отопления частного дома следует помнить, что они должны:

  • включаться и выключаться в автоматическом режиме;
  • поддерживать степень нагрева воздуха в заданном диапазоне.

Совет! Если выбор сделан в пользу газового генератора, стоит учесть, от какого газа может работать конкретное устройство: от сниженного либо магистрального.

Твёрдотопливный котёл должен давать возможность регулировать скорость сгорания топлива.

Чем больше площадь, тем мощнее теплогенератор для воздушного отопления частного домаФОТО: gorelki-teplogeneratory.ruЧем больше площадь, тем мощнее теплогенератор для воздушного отопления частного дома
ФОТО: gorelki-teplogeneratory.ru

Воздуховоды

Воздуховоды обеспечивают подачу нагретого воздуха в различные помещения. Производители предлагают изделия разного типоразмера. Они могут быть квадратными, прямоугольными, круглыми. Выбор делается с учётом требуемой пропускной способности и порядка монтажа. Могут быть жесткими и гибкими.

Конфигурация и типоразмер воздуховодов для воздушного отопления частного дома могут отличатьсяФОТО: air-light.ruКонфигурация и типоразмер воздуховодов для воздушного отопления частного дома могут отличаться
ФОТО: air-light.ru

Прочие элементы

Кроме теплогенератора и воздуховодов необходимо дополнительное оборудование. Вентилятор должен быть приточным, чтобы справляться с поставленной задачей. Совместно с вентилятором стоит приобрести фильтрующее приспособление, которое сможет очистить воздух от мелкой пыли и других примесей.

Характеристики вентилятора выбираются индивидуальноФОТО: static.tildacdn.comХарактеристики вентилятора выбираются индивидуально
ФОТО: static.tildacdn.com

Воздушное отопление частного дома: преимущества и недостатки

Выбор в пользу воздушного отопления для частного дома делается из-за его основных преимуществ. К таковым стоит отнести:

  • высокую эффективность системы за счёт достаточной скорости обогрева;
  • экономичность. По сравнению с альтернативными вариантами, у воздушного отопления частного дома эксплуатационные расходы намного ниже;
  • высокий КПД, достигающий 93%;
  • отсутствие в системе промежуточных элементов. Передача энергии производится напрямую;
  • простота управления. Возможно создание в каждом помещении оптимального температурного режима;
  • простота выполнения монтажных работ. Система воздушного отопления не предполагает использования элементов, находящихся под высоким давлением. Отсутствие жидкости позволяет отказаться от контроля герметичности;
  • продолжительный период эксплуатации. При соблюдении рекомендаций производителя система способна прослужить минимум 20 лет;
  • доступность. Система имеет низкую себестоимость;
  • возможность выполнения монтажных работ собственными силами.

Из недостатков стоит отметить:

  • повышенные требования к выполняемым расчётам. В случае ошибки система не сможет справиться с поставленной задачей в сильные холода, и в доме будет достаточно холодно;
  • необходимость своевременного обслуживания и очистки воздушных каналов. Скопившаяся копоть, пыль и конденсат способны уменьшить тягу и стать причиной изменения температурного режима обогрева помещения.
Высокий КПД – важное достоинство воздушного отопления частного домаФОТО: yarta.com.uaВысокий КПД – важное достоинство воздушного отопления частного дома
ФОТО: yarta.com.ua

Проектирование и расчёт

Проектированию системы воздушного отопления частного дома должно уделяться особое внимание. При наличии ошибок, трудности возникнут на этапе монтажа и последующей эксплуатации. Неправильные расчёты могут стать причиной избыточной либо недостаточной мощности оборудования, неравномерного прогрева всех или отдельных помещений, нарушенного режима работы вентиляции. Чтобы избежать перечисленных недостатков в работе воздушной вентиляции частного дома, при проектировании следует учесть следующие нюансы:

  • теплопотери рассчитывают для каждого помещения в отдельности. На их значение влияет количество окон, дверей, ряд других параметров;
  • теплопотери на вентиляцию определяются с учётом количества проживающих в доме людей. От этого зависит, насколько эффективно система сможет обеспечить своевременный подвод достаточного объёма свежего воздуха;
  • при составлении схемы расположения основных элементов учитывают расположение других инженерных коммуникаций, конструктивных элементов дома и предметов интерьера;
  • вид топлива и мощность источника тепла определяются заранее. При расчёте мощности учитывают не нормируемую зимнюю температуру, а значительное отклонение от установленных показателей на случай аномально холодной зимы;
  • подбор опционального оборудования с подходящими параметрами.

Расчёт воздушного отопления для частного дома выполняется в следующей последовательности:

  • определение теплопотерь помещений;
  • выбор мощности теплогенератора с учётом ранее найденного значения;
  • определение объёма воздуха, который должен поступать внутрь помещения;
  • расчёт сечений воздуховодов;
  • определение производительности и давления вентилятора.
При проектировании воздушного отопления частного дома продумывается расположение каждого воздуховодаФОТО: dslprof.ruПри проектировании воздушного отопления частного дома продумывается расположение каждого воздуховода
ФОТО: dslprof.ru

Монтаж воздушной нагревательной системы своими руками

Весь объём монтажных работ при желании можно выполнить собственными силами. Для этого надо подготовить необходимые материалы, оборудование и инструмент, а также познакомиться с последовательностью действий.

Монтаж можно выполнить самостоятельноФОТО: klimaterik.ruМонтаж можно выполнить самостоятельно
ФОТО: klimaterik.ru

Что нужно для работы: перечень необходимого оборудования и инструментов

Для монтажа воздушной системы отопления частного дома надо иметь в наличии:

  • воздуховоды с подходящим размером поперечного сечения;
  • теплогенератор;
  • вентилятор;
  • декоративные решётки;
  • рукава, с помощью которых будет осуществляться забор воздуха снаружи;
  • крепёжные элементы;
  • уровень;
  • измерительные инструменты;
  • шуруповёрт.

Внимание! Перечень используемого оборудования зависит от материала стен и выбранных крепёжных элементов.

Инструкция по монтажу

Монтаж воздушной системы отопления своими руками выполняется в следующей последовательности:

  • установка теплообменника и котла. Для их размещения желательно выбрать отдельное помещение;
  • в стене, прилегающей к месту установки теплообменника, вырезается отверстие для установки рукава воздуховода;
  • теплообменник соединяется с подающей трубой;
  • непосредственно под камерой сгорания котла размещается вентилятор. Он соединяется с внешней частью обратной трубы;
  • монтируется система воздуховодов. Разводку элементов выполняют в соответствии с проектной документацией;
  • выполняется установка подающих каналов и обратных воздуховодов с последующим их утеплением.

Внимание! Если выбор сделан в пользу газового оборудования, для подключения отопительного котла следует пригласить специалиста.

Монтаж воздушного отопления частного дома выполняется согласно проектной документацииФОТО: otoplenie-gid.ruМонтаж воздушного отопления частного дома выполняется согласно проектной документации
ФОТО: otoplenie-gid.ru

Правила эксплуатации

Чтобы система работала исправно, следует соблюдать общие рекомендации по эксплуатации системы воздушного обогрева. Следует:

  • проводить визуальный контроль оборудования с диагностикой отдельных узлов;
  • очищать и менять фильтры, подушки увлажнителя;
  • очищать теплообменник;
  • проверять работоспособность автоматики.

Делитесь в комментариях, приходилось ли вам монтировать воздушное отопление частного дома? Почему выбор был сделан в пользу подобной системы?

Тепло в каждой комнате: чем так привлекает воздушное отопление частного дома

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
