Инструкция по сооружению двускатной крыши своими руками

Монтаж крыши представляет собой многоэтапный сложный процесс. Для самостоятельной установки и сбора стропильной системы понадобится основательно изучить методы соединения элементов, подобрать нужные материалы, высчитать угол наклона и длину стропил. Поможет сделать крышу своими руками пошаговая инструкция.

Устройство кровли

Выбрав конструкцию для двускатной крыши, переходят к проектированию. Создать проект с чертежной документацией можно самостоятельно, имея навыки работы с компьютером и зная архитектурные программы (например, ArchiCAD.) Если таковых не имеется — лучше обратиться за консультацией и помощью к профессионалу. Можно все проектную работу делегировать профильным организациям.

Необходимо знать элементы конструкции и материалы для ее возведения, чтобы понимать, как сделать крышу двускатную своими руками.

Стандартная двускатная крыша состоит из нижеследующих элементов:

  1. Мауэрлат — брус, уложенный вдоль периметра постройки на стены сверху. Крепят его стальными стержнями с анкерными болтами или резьбой. Брус должен быть из хвойной древесины и иметь квадратное сечение 150×150мм или 100×100. Он принимает от стропил на себя нагрузку и передает ее наружным стенам.
  2. Стропильные ноги — длинные доски, которые под углом крепятся между собой, придавая треугольную форму крыше. Сечение досок 100×150 или 50Х150. Конструкцию из двух стропильных ног называют фермой. В зависимости от здания и вида кровельного покрытия делают определенное количество ферм. Максимальное расстояние между ними равняется 120 см, минимальное — 60 см. Рассчитывая шаги стропильных ног, учитывают: вес покрытия, ветровую нагрузку и количество снега в зимнее время.
  3. Конек — чаще всего представлен продольным брусом, расположенным в высшей точке крыши. Он соединяет между собой оба ската. В некоторых случаях конек состоит из двух досок, прибитых с обеих сторон к верхней части стропил и соединенных под определенным углом. Подкосы изготавливают из обрезков бруса. Их устанавливают между стропилами и стойками, укрепляя боковые грани фермы и повышая несущую способность конструкции.
  4. Стойки — расположены внутри каждой фермы вертикальные брусья сечением 100×100. Они передают нагрузку от прогона конька на несущие стены внутри здания.
  5. Затяжка — основание треугольника фермы. Балка, соединяющая нижние части стропил. Она вместе с подкосами повышает устойчивость к нагрузкам.
  6. Обрешетка — брус или доски, набитые на стропила. В зависимости от вида кровли бывает сплошной или с зазорами. Ее всегда крепят перпендикулярно направлению стропил, чаще — горизонтально.
  7. Лежень — длинный брус (сечение 100×100). Его укладывают вдоль несущей центральной стены. На него опираются вертикальные стойки. Используют лежень при монтаже наслонных стропил, если между наружными стенами прогон составляет более 10 м.

Выбор системы стропил

Определяясь, как сделать двускатную крышу, следует выбрать, какой будет система стропил. Висячую стропильную систему выбирают в случае, когда между наружными стенами расстояние не более 10 м и посередине отсутствует несущая стена. Верхние концы смежных стропил при такой системе запиливают под углом, соединяя гвоздями между собой. Исключается монтаж коньков бруса и стоек. Снизу стропильные ноги опираются на внешние стены. Отсутствие стоек позволяет использовать чердачное пространство для обустройства мансарды. Функцию затяжек часто выполняют балки перекрытия. Чтобы упорядочить конструкцию верхнюю, затяжку рекомендуется устанавливать от конька на расстоянии 50 см.

Наслонную стропильную систему более оправдано обустраивать если есть опорная центральная стена. На стену укладывают лежень и крепят на него опорные стойки, к ним прибивают коньковый брус. Такой способ монтажа экономичный и простой в исполнении, если во внутреннем помещении потолки проектируются на разных уровнях. Чердак делят на две половины кирпичной стеной.

Установка мауэрлата

Сборку стропильной системы начинают с установки мауэрлата строго горизонтально. Прежде чем начать монтаж, необходимо тщательно проверить стены, к которым он крепится. При необходимости их выравнивают раствором цемента. Работу можно продолжать, когда раствор наберет прочность 50%.

В зависимости от системы, мауэрлат может представлять собой доску размером 50*150мм либо брус сечение 150*150. Его прикрепляют к верхнему ряду кладки стены. В деревянном строении роль его выполняет верхний венец.

Если стены делают из газобетона или пенобетона сверху последнего ряда необходимо сделать железобетонный армированный пояс для перераспределения нагрузки. В него вмуровывают закладной крепеж — шпильки или проволоку. На них насаживают доску либо брус.

Существует несколько способов связки мауэрлата и стен:

  1. В железобетонном поясе крепят гладкую катаную проволоку большого диаметра. Концы ее должны торчать вверх. Затем в доске делают отверстия в нужных местах и продевают в них проволоку. Скручивают и загибают ее.
  2. Замуровывают в стену шпильки диаметром не менее 12 мм. Делают под них в мауэрлате отверстия и насаживают доску или брус. Закрепляют гайками с широкой шайбой.
  3. Выравнивают по внутреннему или наружному краю стены доску или брус. Сверлом диаметром 12 мм делают отверстия для анкерных болтов (диаметр 12мм), которые забивают по шляпку и затягивают ключом.

Между поволокой (шпильками) расстояние должно быть меньше 120 см. Под мауэрлат на стену укладывают обязательно отсечную гидроизоляцию: гидрозоли лм рубероид, свернутый в два слоя. Можно промазать битумной мастикой.

Установка стропил

Вначале работы необходимо определиться с нужным сечением строительных ног. Данную величину рассчитывают в зависимости от расстояния между стропилами и их длиной. Важно учитывать использование утеплителя. Расстояние между стропилами должно быть таким, чтобы не надо было тратить время и силы на обрезку теплоизоляционного материала.

Есть несколько видов стропильных систем (не один десяток). Выбрав тот, что вам наиболее подходит, из тонких досок следует сделать шаблон для врубок, запилов и других деталей. Часто первую форму делают на крыше, затем по ней делают шаблон.

Порядок сборки различается в зависимости от вида стропильной системы. Наклонные стропила устанавливаются постепенно. Их собирают из элементов на крыше. Очень удобно в этом случае, если уже настелены балки перекрытия потолка и черновой настил мансарды.

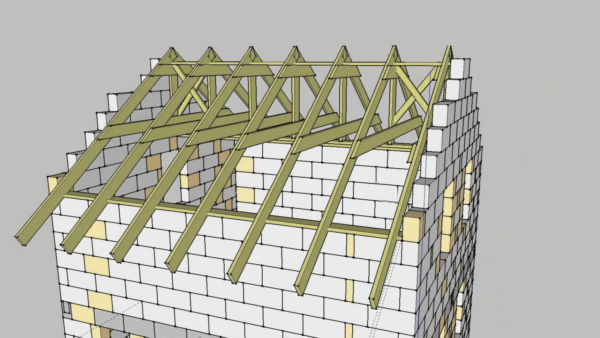

Для системы с висячими стропилами ферма собирается на земле. Она состоит из треугольника стропильных ног и затяжки со всеми стойками и подкосами. Сначала понадобится составить чертеж, высчитав угол соединения и длину стропил. Обычно угол наклона крыши 35−40 градусов. Однако на сильно продуваемых, открытых участках его делают меньше — 15−20 градусов. Чтобы определить угол соединения стропил, надо умножить на 2 угол наклона крыши.

Длину стропильных ног высчитывают, основываясь на угол соединения и длину прогона между внешними стенами. С учетом карнизного свеса

(шириной 50−60см), она, чаще всего равняется 4−6 м.

Верхние концы стропил крепят разными способами:

Фиксируют их болтами или металлическими накладками. Дальше монтируют верхние и нижние затяжки.

Собрав нужное количество ферм, их поднимают на крышу и крепят к мауэрлату. Первыми крепят крайние фермы. Стропила выставляют с помощью отвеса по вертикали, регулируя длину свеса. Ферму необходимо укрепить временными укосинами из бруса, чтобы она не сдвинулась в процессе монтажа.

Далее устанавливают остальные стропила, соблюдая одинаковое расстояние между ними.

Закрепив все фермы, доской с сечением 50*150мм, длиной на 20−30 см больше карниза прибивают верхние края ската. Эту же работу проводят с другой стороны крыши.

Изоляция крыши

Задумываясь о том, как сделать двускатную крышу, следует уделить должное внимание тепло — и пароизоляции. Параллельно коньковому прогону раскатывают рулонный материал, который крепят к стропилам с внутренней стороны. Стыки соединяют внахлест и герметизируют скотчем.

Межстропильное пространство сверху заполняют утеплителем — минеральной ватой.

Для защиты теплоизоляции от увлажнения, следует установить подкровельную гидроизоляцию. Ее прибивают снаружи стропил гвоздями или прикрепляют скобами.

Изготовление обрешетки

Завершающим этапом в строительстве двускатной крыши является построение обрешетки. Для этого используют сухой брус без сучков и трещин. Брусья обрешетки прибивают снизу карнизов. Две доски возле конька крепят без зазора. Для проверки обрешетки на прочность, на нее может стать человек весом 70−80 кг. Если сделано качественно — решетка не прогнется.

Доски для обрешетки двускатной кровли подбирают в зависимости от вида кровли:

  • для мягкой и рулонной кровли делают два обрешеченых слоя — разреженный и сплошной. Ширина досок до 140 мм, толщина — от 25 мм. Доски набивают параллельно коньковому брусу с небольшими зазорами. Сверху досок — сплошной небольшой слой кровельной фанеры. Угол — 45 градусов.
  • при укладке шифера или металлочерепицы делают один слой бруса (сечение 50*50).

Следующий этап — обшивка досками стропильной системы. Их набивают начиная от карниза крыши перпендикулярно рейкам. Шаг обрешетки зависит от угла наклона скатов и от вида кровельного покрытия. Чем угол больше, тем между досками больше расстояние.

Завершив монтаж обрешетки, приступают к обшивке свесов и фронтонов. Фронтоны закрывают досками, вагонкой, пластиковыми панелями, профнастилом или водостойкой фанерой. Это зависит от личных предпочтений и финансовых возможностей. Обшивку крепят к боковой части стропил, используя саморезы и гвозди в качестве крепежей. Светы тоже подшивают разным материалом от сайдинга до дерева.

Типы и устройство крыш частных домов

Устройство кровли — завершающий этап строительства, которое требует четкого соблюдения и выполнения строительных правил и норм. Основная задача конструкции обеспечить защиту от негативного воздействия природных явлений (снег, дождь, ветер), а также придать и дополнить образ дома. При качественно выполненных работах крыша дома способна обеспечить высокую шумоизоляцию, гидроизоляцию и выполнять роль теплового барьера. В этой статье мы расскажем из чего состоит строительство крыши частного дома, а также рассмотрим, какие бывают конструкции.

Типы конструкций в частных домах

На фото представлены схемы крыш разных типов.

Дизайн и конструкция крыши в частном доме может быть выполнена скатным либо плоским типом. Как правило, плоские конструкции используют в странах с жарким климатом, а скатная встречается чаще. Это обусловлено тем, что скатная крыша не задерживает осадки на поверхности. В конструкции крыши скатного типа обязательно соблюдается угол в 10 градусов и более, а само строение крыши позволяет обустроить чердак. Конструкции могут быть:

  • односкатными;
  • двускатными;
  • четырёхскатными шатровыми;
  • четырехскатными вальмовыми;
  • мансардными;
  • шатровыми;
  • шпилевидными.

Для информации! Устройство крыши частного дома чердачного типа может быть утепленным либо холодным, бесчердачный тип может быть не вентилируемым, частично либо полностью вентилируемым помещением.

Устройство и проектирование

В процессе проектирования будущего строения необходимо сразу определиться с типом кровли для дома. Построить крышу частного дома можно самостоятельно, для этого необходимо воспользоваться специальными архитектурными программами либо обратиться в фирму, где помогут выбрать проект крыши, а также посоветуют кровельные материалы. Если же вы решили выполнять крышу своими руками, рекомендуется тщательно изучить руководство, где пошагово будет расписано, как спроектировать крышу. Специалисты рекомендуют начать строительство на каком-нибудь небольшом объекте, это поможет избежать возможных ошибок и значительно сэкономит расходы на покупку строительного материала.

Для информации! Конструкции крыш и стропильные системы должны быть прочными и надежными, т.к. при использовании тяжелого материала стены и фундамент дома могут пострадать.

На сегодняшний день крыша частного дома может быть выполнена из дерева, металлодерева, железобетона и стали. Строительство крыши своими руками состоит из следующих этапов:

  • монтирование мауэрлата;
  • сборка и монтирование системы стропов;
  • установка горизонтальных стяжек;
  • укладка гидроизоляции;
  • фиксация стропил на коньке;
  • монтаж обрешетки;
  • финишная обработка лицевой стороны поверхности.

Важно! Стропильная система может быть висячая и наслонная. Для крыш частных домов с несколькими пролетами применяют оба вида стропильной системы, т.е. где место опоры отсутствует, применяют висячие, а где опора есть — наслонную.

На фото представлена схема крыши дома с наслонной и висячей стропильной системой

Крыша и конструкция фиксируется со стенами дома при помощи специальных строительных шпилек, а под стропильную систему монтируют опорные ниши, которые связываются между собой крепкой стальной проволокой. На выбор крыши и схемы влияют следующее факторы:

  • размеры и форма будущего строения;
  • наличие внутренних несущих стен;
  • наличие мансарды;
  • внешний вид конструкции.

Стропильные системы для крыш частных домов должны соответствовать следующим требованиям:

  • стропила должны быть прочными и надежными, это позволяет равномерно распределять нагрузку на стены дома;
  • материал, используемый для кровли дома должен быть легким;
  • стропильная система должна исключать возможный распор на здание;
  • при устройстве стропильной системы необходимо использовать качественные материалы, т.к. ремонт либо замена достаточно дорогостоящие.

Конструкция кровли играет важную роль в проектировании архитектуры дома. Как правило, специалисты используют покрытие для кровли, которое исключает застои воды и не поддается деформации (профнастил стеновой, арочный, мягкая листовая черепица). Поэтому проектируя дом, важно изначально учесть не только тип будущего строения, но и определиться с материалом.

Устройство кровли

Кровля для частного дома является важным элементом, монтаж которого завершает всю конструкцию строения. Крыша дома может иметь разный уклон, именно от этого и зависит выбор кровельного материала. Конструкция кровли может быть:

  • однослойная — сделать ее можно из асбестоцементных, полимерных и металлических листов или черепичной плитки;
  • многослойная — на крышу стелят рулонный материал или деревянные изделия (гонта, драни, теса).

При использовании многослойных материалов количество слоев может быть от 2 до 5, все зависит от типа кровельного материала. На практике кровля представляет сложную конструкцию, по внешнему виду это многослойный сендвич, состоящий из нескольких слоев. Сендвич состоит из: гидроизоляции, пароизоляции, ветрозащиты, утеплителя и других важных составляющих элементов. На фото представлена схема кровли

Правильно спроектированная крыша дома и качественно устроенная кровля обеспечивают надежную защиту строения от образования конденсата, теплоизолирует и позволяет выполнять вентиляцию подкровельного пространства.

Строительство кровли дома

Когда проектная документация готова и материал закуплен, выполняется возведение стропильной системы. Крыша дома начинается с изготовления необходимых конструкционных элементов. Монтаж состоит из следующих действий:

  • выполняется укладка и крепление мауэрлата на продольные и несущие стены, крепят их при помощи анкерных болтов;
  • далее изготавливается шаблон стропил, для этого соединяются две доски при помощи гвоздей, свободные края фиксируют на мауэрлат, нужный уровень угла подбирается путем разведения досок;

Важно! При фиксации шаблона стропильной системы конек должен находиться в центре, для избежания погрешностей в конструкции, необходимо использовать отвес.

  • готовый шаблон фиксируется к балкам и подрезается по нужному углу;
  • когда первые стропила готовы, их следует соединить, а в месте их пересечения зафиксировать гвоздями;
  • далее готовые стропила поднимают и устанавливают, после чего можно переходить к следующему изготовлению деталей;
  • вторые стропила монтируются в другой части строения;
  • между установленными стропилами натягивается строительный шнур, который должен быть натянут горизонтально;
  • далее изготавливаются остальные стропила и устанавливаются по натянутому строительному шнуру с учетом шага, прописанного в проекте;
  • завершающий этап — установка опорных стоек, такая конструкция придаст большей прочности и устойчивости.

Для информации! Для прочной фиксации всех элементов стропильной системы специалисты рекомендуют использовать штампованные металлические детали.

Когда стропильная система установлена, можно приступать к утеплению кровли.

Крыша дома — важный элемент строения, при правильно выполненном расчете и монтировании конструкции, она прослужит долгое время, обеспечит защиту и комфорт для проживания.

Схема кровли крыши: рассматриваем варианты

Одним из последних этапов частного домостроения является устройство крыши частного дома правильная схема которой имеет особую важность. Кровля выполняет множество разнообразных функций, но одно из основных ее предназначений – это защита внутренних помещений здания от природных явлений: ветра, солнца, атмосферных осадков. Не одна постройка, в особенности жилые дома, не обходятся без кровельных конструкций, при возведении которых важно не допускать даже самые элементарные ошибки, присущие неопытным строителям. Иначе уже через несколько лет эксплуатации дома уже придется ремонтировать крышу.

А ремонт кровельной конструкции – это достаточно трудоемкая работа, сопровождающаяся с рядом трудностей, ущемлением комфорта проживания на данный период, ну и, конечно же, дополнительные финансовые затраты. Поэтому прежде чем выполнять устройство крыши частного дома, нужна схема с подробным отражением на ней всех конструктивных элементов кровли, используемого стройматериала, прочих деталей.

Варианты схем кровельных конструкций для частного домостроения

При выполнении строительства частных домов для их перекрытия часто применяются скатные конструкции кровли, которые могут быть односкатными или многоскатными.

Чертеж односкатной крыши используется в основном для небольших простых хозяйственных построек.

Разновидности многоскатных кровельных конструкций

  • Двускатные крыши. Наиболее распространенный тип конструкции, под который можно использовать любой кровельный материал. Такая крыша является достаточно простой в плане ее монтажа, но при этом надежной и долговечной.
  • Вальмовыеконструкции – крыши конвертом по схеме четырехскатной кровли, когда два ската выполнены в форме трапеции, другие два – в виде треугольника. Чаще всего используются для перекрытия домов в южных регионах, так как отличаются прекрасной способностью противостоять значительным ветровым нагрузкам.
  • Полувальмовые кровли. Это подтип вальмовой конструкции, у которой длина боковых скатов по линии уклона меньше основных скатов. Большая часть таких конструкций приходится на регионы с неблагоприятными условиями климата.
  • Шатровые крыши. Их конструкция состоит из четырех скатов треугольной формы, вершины которых соединяются в одной точке.
  • Ломаные кровельные конструкции. Подобные крыши относятся к двускатным кровлям, состоят из четырех поверхностей, которые пересекаются между собой под тупым углом.
  • Многощипцовые кровли. Такие крыши имеют достаточно сложную схему конструкции, которая чаще всего применяется для перекрытия домов элитного класса, обладающих сложной геометрической конфигурацией.

Скатные кровли, зависимо от своих конструктивных особенностей, подразделяются на чердачные, безчердачные крыши. В первом случае между перекрытием и кровлей обустраивается чердачное помещение (раздельный тип скатной кровли). Во втором случае все несущие компоненты кровельной конструкции являются также перекрытием крайнего этажа здания (совмещенный тип скатной крыши).

Для перекрытия частных домов часто применяется исполнительная схема кровли чердачного типа.

Конструкционные особенности чердачной крыши

При возведении кровель с чердачным помещением стоит учитывать следующие детали:

Особенное внимание необходимо уделять параметрам пролетов перекрытия. Если достаточно большая ширина, в таком случае стропильная нога должна обладать максимальным сечением. К примеру, пролет перекрытия односкатной кровли составляет 5 метров, тогда сечение бруса, используемого для изготовления стропил, должно составлять 15х5 см, а шаг установки порядка одного метра.

Если сделать частичный разрез крыши с чердачным помещением, можно рассмотреть ее основные составляющие:

  • материал перекрытия поверхности кровли;
  • брус коньковый;
  • несущая внутренняя стенка;
  • ноги стропильные;
  • стойки опорные;
  • мауэрлат;
  • подкосы;
  • обрешетка;
  • металлические крепежные детали.

Обязательно нужно учитывать угол уклона ската. Крыша, имеющая склоны под большим углом, будет быстрее освобождаться от атмосферных осадков, так как вода и снег на такой поверхности не способны удерживаться. Поэтому для кровли с уклоном от 50º можно применять стропила с меньшим сечением, чем для крыш с углом наклона менее 20º. Эти данные должны обязательно отражаться в схеме обустройства кровельной конструкции.

Также стоит помнить о периоде эксплуатации отдельных деталей кровельной конструкции в зависимости от используемого для их изготовления стройматериала. Например, несущие элементы, выполненные из натурального дерева, могут служить без потери первоначальной прочности порядка 30 лет, конструкции из железобетона – 50 лет. При правильной организации деревянной стропильной системы, надлежащем уходе в период эксплуатации, ее можно не менять на протяжении 100 лет. При выборе конструкции будущей крыши нужно учитывать предполагаемые условия ее эксплуатации.

При проектировании схемы крыш в обязательном порядке должны учитываться ее теплотехнические свойства.

При выполнении расчета сечения бруса для стропильной системы также нужно учитывать массу кровельного «пирога».

Основные нюансы, которые необходимо учитывать при изготовлении системы стропил своими руками

  • Чтоб не допустить прогиба строительных ног в случае изготовления стропил недостаточного сечения при расчете потребного кровельного материала, ферма в обязательном порядке обустраивается добавочными опорными стойками, подкосами, затяжками.
  • Когда осуществляется расчет кровли, обязательно нужно учитывать возможность срыва сильными порывами ветра кровельного материала. Чтобы этого не допустить, стропильные ноги должны закрепляться скобами и дополнительно стальной проволокой (сечением до 8 мм, но не менее 4 мм).
  • Для изготовления прогона кровельного конька рекомендуется использовать бревна (доски в самом крайнем случае, толщина которых должна составлять 5 см и более).
  • Если схема крыши для мансардной конструкции, тогда затяжки не обустраиваются, они будут компенсироваться за счет перекрытия этажей, которое впоследствии будет выполнять функцию полового основания мансарды.
  • От используемого кровельного покрытия будет зависеть плотность обрешетки, основным стройматериалом для которой являются бревна (доски) и тес. Основное предназначение обрешетки – это прием на себя нагрузки от всего покрытия кровли, последующая передача ее на систему стропил.
  • Зависимо от типа обустраиваемой крыши обрешетка бывает разреженной, сплошной. Особенность обрешетки сплошного типа заключается в следующем: она выполняется из двух слоев, между досками допускается зазор не более 2 мм. При этом первый слой разреженный, второй относительно первого монтируется под углом 45º. Это обуславливается особенностью укладки некоторых типов материалов для крыши. При обустройстве обрешетки разреженного типа между досками может выдерживаться расстояние от 6 до 14 см (зависимо от заснеженности региона, в котором возводится дом).
  • Также нужно запомнить, что сплошная обрешетка всегда выполняется на скатах крыши, стыках системы стропил.

Основные особенности конструкции кровли обязательно отражаются при составлении схемы.

При планировании перекрытия крыши дома своими руками необходимо учитывать, что при выборе схемы ее обустройства стоит опираться не только на условия ее дальнейшей эксплуатации, но и собственные финансовые возможности. Также важно понимать, что от качества монтажа крыши дома своими руками будет зависеть безопасность жителей дома. Прежде чем использовать определенную схему кровельной конструкции, можно предварительно изучить их особенности по фотографиям в интернете.

Схема строения стропильной системы крыши

Схема крыши включает в себя большое количество конструктивных элементов, число которых зависит от типа кровли и применяемого кровельного материала. Основой крыши частного дома является стропильная система кровли.

Крыша является неотъемлемой частью дома, так как именно она защищает его от палящего солнца и осадков.

Особенности и функции крыш

Крыши частных домов делят на несколько различных категорий, которые отличаются между собой несколькими критериями:

  • формой;
  • конструктивными элементами;
  • сложностью устройства и некоторыми другими.

Зависимость материалов от угла наклона крыши.

Выбор схемы кровли при осуществлении строительства зависит от многих факторов, основными из которых являются следующие:

  • количество атмосферных осадков;
  • прочность конструкции;
  • ветровая нагрузка;
  • внутренняя планировка;
  • наличие или отсутствие жилых комнат в чердачном подкровельном помещении.

Крыша здания призвана выполнять несколько функций, наиболее важные из них:

  • обеспечение гидро- и шумоизоляции;
  • защита от ветрового воздействия;
  • функция теплового барьера между внутренней и наружной атмосферой.

От качества материалов, применяемых в устройстве кровли, и качества сборки зависит долговечность конструкции. От качества материалов зависят затраты на эксплуатацию кровли и необходимые на обогрев помещений дома.

Многообразие конструкций кровли

Выбор схемы крыши осуществляется на этапе проектирования частного домостроения. Дом может иметь крышу, схема которой может быть плоской и скатной, чердачной и бесчердачной.

В строительной индустрии выделяют следующие разновидности крыши дома:

  • односкатные;
  • двускатные;
  • вальмовые;
  • многощипцовые;
  • мансардные;
  • шатровые;
  • куполообразные;
  • конусовидные;
  • плоские.

Односкатные типы крыш имеют угол наклона около 20-30°. Мансардная кровля имеет плоскости, которые монтируются под углами от 40 до 60° в нижнем сегменте конструкции и 25-30° в верхнем сегменте.

Шатровая конструкция предполагает обустройство от 4 до 8 плоскостей, что способствует лучшему удалению с поверхности кровельного материала различных видов атмосферных осадков.

Красивая кровля сооружается, если составить ее из нескольких двускатных элементов или скомпоновать из элементов различных кровельных конструкций. Однако такие конструкции требуют соответствующего ухода в процессе эксплуатации, что является делом непростым, поскольку чем сложнее устройство, тем дороже стоимость эксплуатации кровли.

Наиболее распространенными типами обустройства частного дома являются односкатные, двускатные, вальмовые и мансардные конструкции.

Наиболее распространенные типы кровель частных домостроений

Основа любого кровельного устройства — стропильная система, за счет которой задается форма крыши и обеспечивается распределение оказываемых нагрузок. От правильного выбора и строения стропильной системы зависят финансовые расходы на проведение ремонтных работ и эксплуатацию сооружения.

Стропильная система двухскатной крыши.

  1. Строение односкатного типа кровельной схемы является наиболее простым. Но такая схема при строительстве жилых домов встречается крайне редко, поскольку при ее использовании нагрузка на систему, обеспечивающую отвод дождевых осадков, значительно увеличивается. Такие системы имеют непрезентабельный внешний вид. Чаще всего односкатные крыши применяются при строительстве хозяйственных построек, имеющих небольшую площадь. При использовании этой системы следует обеспечить обустройство усиленного водоотлива с высокой пропускной способностью.
  2. Двускатные устройства, так же как и односкатные, имеют достаточно простую конструкцию. Этот тип стропильной системы является наиболее распространенным среди частного домостроительства, при возведении малоэтажных строений. Конструкция такого сооружения допускает применение практически любых кровельных материалов.
  3. Четырехскатное, или вальмовое, сооружение наиболее распространено в южных широтах. Такая стропильная система не имеет фронтонов, слуховые окна в крыше чаще всего размещаются на пересечении конька с ребрами вальмы. Вальмовая система является значительно более сложным сооружением, нежели двускатная. Использование этой стропильной системы позволяет придать зданию привлекательность.
  4. Многощипцовый тип отличается большим количеством разнообразных вариаций исполнения, которые зависят от размеров используемых щипцов, называемых фронтонами. Возведение такого сооружения должен осуществлять только специалист, так как эта система имеет некоторые конструктивные сложности и требует точного выполнения всех необходимых работ.
  5. Мансардная схема кровельного обустройства используется в тех случаях, когда планируется обустройство жилого помещения в подкровельном чердачном помещении. Этот вариант обладает ломаным профилем, что осложняет возведение стропильной системы. Очень часто такая система стропил представляет собой разновидность строения многощипцовой или двускатной крыши.

Выбор типа и формы кровли для домостроения

При осуществлении выбора типа и формы кровельной схемы следует учесть факторы, которые влияют на эксплуатационные свойства системы. В первую очередь следует обратить особое внимание на угол уклона плоскости системы стропил. В районах с преобладанием снежных периодов следует подбирать системы, имеющие простые и крутые формы. Дело в том, что такие формы и углы наклона плоскостей не позволяют задерживаться на поверхности снежному покрову, а это, в свою очередь, снижает показатель оказываемой на крышу нагрузки.

При строительстве домовладения в районах с наличием ветреной погоды требуется выбирать угол наклона тем больше, чем сильнее нагрузка. Дополнительно следует принять во внимание при выборе системы и типа кровли противопожарные требования, которые предъявляются к несущей системе кровли дома.

Строение стропильной конструкции

Стропильная система полувальмовой крыши.

Нагрузки, оказываемые на систему стропил, специалисты делят на два типа — переменные и постоянные. Постоянные нагрузки зависят от веса используемых в строении элементов. Переменные составляют нагрузки, оказываемые на конструкцию за счет веса человека, находящегося на крыше, снега, лежащего на крыше в зимний период, и ветровой нагрузки.

Снеговые и ветровые нагрузки, оказываемые на стропильные системы, определяют по спецкартам нагрузок, которые прилагаются к строительным нормам.

Основными элементами стропильной конструкции частного домостроения являются следующие:

  • стропильная нога;
  • затяжка;
  • мауэрлат;
  • прогон;
  • стойка;
  • лежень;
  • подкос;
  • ветровая балка;
  • кобылка;
  • шпренгель;
  • нарожник.

Стропильная система односкатной крыши.

Элементы выполняют следующие функции:

  1. Стропильная нога, или стропило, создает угол наклона кровельной плоскости. Этот элемент представляет собой опору для кровли. На стропило оказывают влияние силы, которые стремятся его выгнуть и повернуть в горизонтальное положение.
  2. Затяжка обеспечивает соединение нижних концов стропил, которые расположены друг напротив друга. Этот элемент призван предупредить расползание стропильных ног.
  3. Мауэрлат представляет собой брус, закрепляемый на наружной стене. Этот конструктивный элемент служит опорой для нижних концов стропильных ног. Назначением этого конструктивного элемента является равномерное распределение оказываемой на стены нагрузки.
  4. Прогон — это брус, на который опираются стропила в верхней части.
  5. Стойки обеспечивают поддержку прогона и воспринимают вертикальные нагрузки. Стойки опираются на внутренние несущие стены или на лежень.
  6. Лежень является брусом, который укладывается на стену.
  7. Подкосы используют для препятствования прогибу стропильных ног.
  8. Ветровая балка представляет собой доску, связывающую между собой стропильные ноги на скатах. Доска крепится к стропилам. Ветровая балка обеспечивает увеличение устойчивости стропильной конструкции к оказываемым на нее ветровым нагрузкам, которые направлены вдоль конькового прогона.
  9. Кобылка обеспечивает создание свеса крыши и изготавливается из доски или бруса.
  10. Шпренгель представляет собой брус, который укладывается на углах дома, с опорой на смежные стороны мауэрлата.
  11. Нарожник — это укороченное стропило.

Все перечисленные элементы встречаются практически во всех стропильных системах.

150 фото правильной постройки кровли

Строительство крыши – работа, относящаяся к категории сложных строительных процессов. Провести её самостоятельно, не владея подготовительной базой, невозможно. Однако, многие люди стремятся освоить это дело. И особенно те, кто обладает личными загородными участками, с установленными на них домами.

Мысль отремонтировать, сделать новую крышу, полностью разобрав предыдущую и воспользоваться собственными силами, нередко приходит в голову владельцам дачных домов.

Но, если демонтаж, относительно, не представляет собой особой проблемы, то последующие работы, от возведения каркаса и до укладки верхнего гидроизоляционного слоя, могут вызвать много вопросов.

Сложности возникают на этапе выбора формы конфигурации конструкции. Если предстоит ремонт существующего покрытия или устройство небольшого участка крыши прилегающей части дома, предстоящие работы не вызывают большого беспокойства по поводу того, что что-то пойдёт не так.


В остальном же когда речь заходит о полном комплексе работ, охватывающем всю верхнюю площадь сооружения, вопрос как правильно сделать крышу дома своими руками сразу обнаруживает ряд проблем, большинство из которых связано с отсутствием опыта в подобном деле.

Страхи быстрее всего уходят на задний план, когда перед глазами возникают цифры затрат на профессиональных мастеров, их услуги и предоставляемые материалы, которые профильные фирмы иногда предоставляют строго самостоятельно, игнорируя инициативы заказчиков заняться этим лично. В этом случае желание приобрести соответствующий опыт пересиливает мысли о необходимости пригласить профессиональную бригаду.

Ещё больший интерес пробуждается при просмотре фото крыш дома. Своими руками можно выполнить любые работы, и цветные наглядные пособия, а также подробные видео уроки подтверждают это. Главное, знать с чего начать.

Основные виды крыш

Начинают строительство с определения типа крыши. Верхние конструкции дачного дома имеют несколько отличных друг от друга форм. Простейший вид – односкатное покрытие выбирают редко, только при строительстве пристроек.


Для формирования красивого вида предпочтение отдают следующим формам:

Двускатная. Её плюсом является небольшой вес, появление в результате большого чердачного помещения, которое можно обустроить под мансарду. Такая конструкция проста, гармонична и наиболее привлекательна для многих.

Четырехскатная. Эта конструкция менее популярна, поскольку её строительство содержит много сложностей. Без серьёзных навыков, соорудить такую крышу трудно. Если есть мысль построить именно такую конструкцию, в распоряжении должна быть подробная инструкция: как сделать крышу.

Плюсами этого кровельного типа является эстетичность, возможность устроить широкую мансарду, четырехстороннее прогревание. В недостатки входит повышенный вес и сложность работ.

Комбинированная. Такая кровля выглядит очень оригинально. Так же как и предыдущий тип, она имеет свои сложности при постройке.

Но для желающих получить красивую разноуровневую крышу, все трудности преодолимы. В итоге получается крыша, которая гармонично выглядит на фоне любого выступающего участка дома.


Решение вопроса с проектированием

Выбрать вариант конструкции можно, не прибегая к помощи специалистов. Но проект может сделать только профессиональный проектировщик. Сделать чертежи крыши своими руками, идея неразумная.

В данном случае не стоит жалеть о средствах и лучше всего сделать индивидуальный заказ в проектную фирму. Там, на основании выяснения всех необходимых запросов, включающих: конфигурацию, объём, отдельные параметры, составные части и дополнительные детали, составят подробные чертежи крыши.

Основные работы

Этапы строительства крыши дома предусматривают её возведение по определённой технологии. Распределяя строительство на главные составные части конструкции, получают следующее:

  • крепление фундаментной части – мауэрлата. На него приходится давление основных нагрузок. В качестве материала служат деревянные балки сечением 15х15 см.
  • устройство каркаса. Под этим подразумевается прикрепление к мауэрлату стропил. Оптимальный размер балок принимается сечением 7х15 см.
  • проведение работ по усилению кровли. Чтобы сократить воздействие распорной нагрузки на мауэрлат и обрести высокую прочность кровли, проводят скрепление стропильных ног дополнительными балками.
  • устройство деревянной обрешётки. Она необходима для создания сплошного перекрытия крыши.

Основными материалами при строительстве будут деревянные доски и брус. Крепление проводится гвоздями.


Когда деревянный каркас будет полностью готов, приступают к дальнейшим работам. В их перечень входит монтаж утепления, пароизоляция, устройство гидроизоляционных слоёв и укладка верхнего покрытия. В данном качестве часто используют черепицу или профильный лист.

Помимо вышеперечисленных работ обязательно нужно помнить о проведении вентиляции, монтаже карниза, внутренних ендов, труб, лотков для спуска воды.  Кроме этого должны быть смонтированы капельники и подкладочный слой по краям крыши для защиты от проникновения влаги.

Фото крыши дома своими руками

Также рекомендуем посетить:

как сделать своими руками для частного дома, необходимые материалы, этапы работы

Двускатная крышаМонтаж крыши представляет собой многоэтапный сложный процесс. Для самостоятельной установки и сбора стропильной системы понадобится основательно изучить методы соединения элементов, подобрать нужные материалы, высчитать угол наклона и длину стропил. Поможет сделать крышу своими руками пошаговая инструкция.

Устройство кровли

Выбрав конструкцию для двускатной крыши, переходят к проектированию. Создать проект с чертежной документацией можно самостоятельно, имея навыки работы с компьютером и зная архитектурные программы (например, ArchiCAD.) Если таковых не имеется — лучше обратиться за консультацией и помощью к профессионалу. Можно все проектную работу делегировать профильным организациям.

Необходимо знать элементы конструкции и материалы для ее возведения, чтобы понимать, как сделать крышу двускатную своими руками.

Стандартная двускатная крыша состоит из нижеследующих элементов:

  1. Строительство крышиМауэрлат — брус, уложенный вдоль периметра постройки на стены сверху. Крепят его стальными стержнями с анкерными болтами или резьбой. Брус должен быть из хвойной древесины и иметь квадратное сечение 150×150мм или 100×100. Он принимает от стропил на себя нагрузку и передает ее наружным стенам.
  2. Стропильные ноги — длинные доски, которые под углом крепятся между собой, придавая треугольную форму крыше. Сечение досок 100×150 или 50Х150. Конструкцию из двух стропильных ног называют фермой. В зависимости от здания и вида кровельного покрытия делают определенное количество ферм. Максимальное расстояние между ними равняется 120 см, минимальное — 60 см. Рассчитывая шаги стропильных ног, учитывают: вес покрытия, ветровую нагрузку и количество снега в зимнее время.
  3. Конек — чаще всего представлен продольным брусом, расположенным в высшей точке крыши. Он соединяет между собой оба ската. В некоторых случаях конек состоит из двух досок, прибитых с обеих сторон к верхней части стропил и соединенных под определенным углом. Подкосы изготавливают из обрезков бруса. Их устанавливают между стропилами и стойками, укрепляя боковые грани фермы и повышая несущую способность конструкции.
  4. Стойки — расположены внутри каждой фермы вертикальные брусья сечением 100×100. Они передают нагрузку от прогона конька на несущие стены внутри здания.
  5. Правила работы с страпиламиЗатяжка — основание треугольника фермы. Балка, соединяющая нижние части стропил. Она вместе с подкосами повышает устойчивость к нагрузкам.
  6. Обрешетка — брус или доски, набитые на стропила. В зависимости от вида кровли бывает сплошной или с зазорами. Ее всегда крепят перпендикулярно направлению стропил, чаще — горизонтально.
  7. Лежень — длинный брус (сечение 100×100). Его укладывают вдоль несущей центральной стены. На него опираются вертикальные стойки. Используют лежень при монтаже наслонных стропил, если между наружными стенами прогон составляет более 10 м.

Выбор системы стропил

Определяясь, как сделать двускатную крышу, следует выбрать, какой будет система стропил. Висячую стропильную систему выбирают в случае, когда между наружными стенами расстояние не более 10 м и посередине отсутствует несущая стена. Верхние концы смежных стропил при такой системе запиливают под углом, соединяя гвоздями между собой. Исключается монтаж коньков бруса и стоек. Снизу стропильные ноги опираются на внешние стены. Отсутствие стоек позволяет использовать чердачное пространство для обустройства мансарды. Функцию затяжек часто выполняют балки перекрытия. Чтобы упорядочить конструкцию верхнюю, затяжку рекомендуется устанавливать от конька на расстоянии 50 см.

Наслонную стропильную систему более оправдано обустраивать если есть опорная центральная стена. На стену укладывают лежень и крепят на него опорные стойки, к ним прибивают коньковый брус. Такой способ монтажа экономичный и простой в исполнении, если во внутреннем помещении потолки проектируются на разных уровнях. Чердак делят на две половины кирпичной стеной.

Установка мауэрлата

Как возводить крышуСборку стропильной системы начинают с установки мауэрлата строго горизонтально. Прежде чем начать монтаж, необходимо тщательно проверить стены, к которым он крепится. При необходимости их выравнивают раствором цемента. Работу можно продолжать, когда раствор наберет прочность 50%.

В зависимости от системы, мауэрлат может представлять собой доску размером 50*150мм либо брус сечение 150*150. Его прикрепляют к верхнему ряду кладки стены. В деревянном строении роль его выполняет верхний венец.

Если стены делают из газобетона или пенобетона сверху последнего ряда необходимо сделать железобетонный армированный пояс для перераспределения нагрузки. В него вмуровывают закладной крепеж — шпильки или проволоку. На них насаживают доску либо брус.

Существует несколько способов связки мауэрлата и стен:

  1. Разновидности двускатных крышВ железобетонном поясе крепят гладкую катаную проволоку большого диаметра. Концы ее должны торчать вверх. Затем в доске делают отверстия в нужных местах и продевают в них проволоку. Скручивают и загибают ее.
  2. Замуровывают в стену шпильки диаметром не менее 12 мм. Делают под них в мауэрлате отверстия и насаживают доску или брус. Закрепляют гайками с широкой шайбой.
  3. Выравнивают по внутреннему или наружному краю стены доску или брус. Сверлом диаметром 12 мм делают отверстия для анкерных болтов (диаметр 12мм), которые забивают по шляпку и затягивают ключом.

Между поволокой (шпильками) расстояние должно быть меньше 120 см. Под мауэрлат на стену укладывают обязательно отсечную гидроизоляцию: гидрозоли лм рубероид, свернутый в два слоя. Можно промазать битумной мастикой.

Установка стропил

Как правильно возволить крышуВначале работы необходимо определиться с нужным сечением строительных ног. Данную величину рассчитывают в зависимости от расстояния между стропилами и их длиной. Важно учитывать использование утеплителя. Расстояние между стропилами должно быть таким, чтобы не надо было тратить время и силы на обрезку теплоизоляционного материала.

Есть несколько видов стропильных систем (не один десяток). Выбрав тот, что вам наиболее подходит, из тонких досок следует сделать шаблон для врубок, запилов и других деталей. Часто первую форму делают на крыше, затем по ней делают шаблон.

Порядок сборки различается в зависимости от вида стропильной системы. Наклонные стропила устанавливаются постепенно. Их собирают из элементов на крыше. Очень удобно в этом случае, если уже настелены балки перекрытия потолка и черновой настил мансарды.

Для системы с висячими стропилами ферма собирается на земле. Она состоит из треугольника стропильных ног и затяжки со всеми стойками и подкосами. Сначала понадобится составить чертеж, высчитав угол соединения и длину стропил. Обычно угол наклона крыши 35−40 градусов. Однако на сильно продуваемых, открытых участках его делают меньше — 15−20 градусов. Чтобы определить угол соединения стропил, надо умножить на 2 угол наклона крыши.

Длину стропильных ног высчитывают, основываясь на угол соединения и длину прогона между внешними стенами. С учетом карнизного свеса (шириной 50−60см), она, чаще всего равняется 4−6 м.

Верхние концы стропил крепят разными способами:

  • встык;
  • внахлест;
  • с вырезом пазов.

Материалы для крышиФиксируют их болтами или металлическими накладками. Дальше монтируют верхние и нижние затяжки.

Собрав нужное количество ферм, их поднимают на крышу и крепят к мауэрлату. Первыми крепят крайние фермы. Стропила выставляют с помощью отвеса по вертикали, регулируя длину свеса. Ферму необходимо укрепить временными укосинами из бруса, чтобы она не сдвинулась в процессе монтажа.

Далее устанавливают остальные стропила, соблюдая одинаковое расстояние между ними.

Закрепив все фермы, доской с сечением 50*150мм, длиной на 20−30 см больше карниза прибивают верхние края ската. Эту же работу проводят с другой стороны крыши.

Изоляция крыши

Задумываясь о том, как сделать двускатную крышу, следует уделить должное внимание тепло — и пароизоляции. Параллельно коньковому прогону раскатывают рулонный материал, который крепят к стропилам с внутренней стороны. Стыки соединяют внахлест и герметизируют скотчем.

Межстропильное пространство сверху заполняют утеплителем — минеральной ватой.

Для защиты теплоизоляции от увлажнения, следует установить подкровельную гидроизоляцию. Ее прибивают снаружи стропил гвоздями или прикрепляют скобами.

Изготовление обрешетки

Завершающим этапом в строительстве двускатной крыши является построение обрешетки. Для этого используют сухой брус без сучков и трещин. Брусья обрешетки прибивают снизу карнизов. Две доски возле конька крепят без зазора. Для проверки обрешетки на прочность, на нее может стать человек весом 70−80 кг. Если сделано качественно — решетка не прогнется.

Доски для обрешетки двускатной кровли подбирают в зависимости от вида кровли:

  • Чем покрыть кровлюдля мягкой и рулонной кровли делают два обрешеченых слоя — разреженный и сплошной. Ширина досок до 140 мм, толщина — от 25 мм. Доски набивают параллельно коньковому брусу с небольшими зазорами. Сверху досок — сплошной небольшой слой кровельной фанеры. Угол — 45 градусов.
  • при укладке шифера или металлочерепицы делают один слой бруса (сечение 50*50).

Следующий этап — обшивка досками стропильной системы. Их набивают начиная от карниза крыши перпендикулярно рейкам. Шаг обрешетки зависит от угла наклона скатов и от вида кровельного покрытия. Чем угол больше, тем между досками больше расстояние.

Завершив монтаж обрешетки, приступают к обшивке свесов и фронтонов. Фронтоны закрывают досками, вагонкой, пластиковыми панелями, профнастилом или водостойкой фанерой. Это зависит от личных предпочтений и финансовых возможностей. Обшивку крепят к боковой части стропил, используя саморезы и гвозди в качестве крепежей. Светы тоже подшивают разным материалом от сайдинга до дерева.

чертежи и фото, видео, стоимость

Обустройство крыши – один из заключительных этапов возведения любого здания. Монтаж крыши – ответственная задача, качество выполнения которой определяет характеристики будущего дома, в том числе и безопасность его обитателей. Поэтому данному этапу требуется уделить пристальное внимание. Но это не значит, что для того, чтобы возвести крышу, придётся вызывать профессионалов. При грамотном подходе все необходимые работы можно выполнить самостоятельно. А наша статья подробно расскажет вам, как делается крыша своими руками, чертежи и фото помогут вам разобраться в нюансах процесса обустройства и добиться отличного результата без лишних вложений.

Крыша своими руками: чертежи и фото

К обустройству крыши переходят после того, как все прочие основные работы завершены. То есть ваш будущий дом уже имеет надёжный фундамент и крепкие стены. Можно сказать, что крыша – это наиболее затратный элемент строения, а также требующий проведения кропотливых работ. Для того чтобы выполнить качественный монтаж кровли, необходимо, по крайней мере, знать, какие её виды используют сегодня и в чём их особенности.

Постройка без крыши – это не постройка. Потому что наличие крыши обеспечивает защиту от холода и осадков, удерживает тепло, делает здание красивым и пригодным для жизни. Как не может дом стоять без одной стены или без основания, так не может он стать полноценным жилищем и без хорошей, надёжной крыши. Поэтому самостоятельное возведение должно быть продуманным и взвешенным шагом, чтобы оно не превратилось в пустую трату сил и времени. Подумайте, что необходимо для достижения поставленной цели, проанализируйте все этапы и составьте подробный оптимальный план действий.

Кровля: какой она бывает?

Кровля: какой она бывает?

Первое, что стоит определить при планировании возведения кровли – это её вид. При этом можно, конечно, опираться исключительно на собственные эстетические предпочтения. Но этот вариант едва ли можно назвать оптимальным выбором. При определении подходящего типа кровли надо ориентироваться на особенности будущего здания, его назначение, размеры и прочие характеристики. Необходимо соотнести их с особенностями различных видов кровли, и тогда оптимальный выбор станет очевидным.

По крайней мере, вы выберите два варианта, наиболее подходящих к условиям строительства, а затем уже сможете пустить в ход ваши эстетические предпочтения. Итак, сегодня здания снабжают следующими видами кровли:

  • плоская – наиболее частый вид, применяющийся для многоэтажных жилых домов;
  • односкатная – простой и практичный вариант для построек хозяйственного назначения или помещений нежилого назначения. Часто такими крышами снабжают сараи и гаражи;
  • двухскатная – популярная и часто встречающаяся крыша. Чаще всего она венчает жилые деревенские дома, баньки. Конструкционно представляет собой две наклонённые плоскости, соединённые в верхней точке между собой;
  • четырёхскатная, или вальмовая – практичный и оригинальный вариант. Отличается сложностью в реализации в сравнении с вышеперечисленными;
  • мансардная – отличительная особенность такой крыши состоит в том, что её обустраивают под жилым чердачным помещением. Форма и вид могут различаться. Выполнить такой вариант довольно сложно. Для этого требуются тщательно продуманные чертежи;
  • ломаная – чаще всего этот вид кровли встречается в следующем конструктивном варианте: двускатная крыша с изломами по обеим сторонам, начинающимся в центре каждой стороны крыши. Однако ломаная кровля может выполняться и в других вариантах, а том числе и в мансардном.

Кровля: какой она бывает?

Определяясь с типом кровли для своего дома, обратите внимание на то, что выбирают при строительстве современных домов. Проанализируйте собственные потребности. Нужно ли вам жилое помещение на чердаке? Если необходимость в нём имеется, то есть смысл заняться более сложным в исполнении видом кровли – мансардной ломаной. Если же нет, то всегда может обратиться к «классической» двускатной конструкции.

Сложность работы с крышей определяется во многом не только выбранным типом кровли, но и тем, насколько большой площади она должна быть. Для больших домов возводить крышу сложно, для маленьких – проще. Имеет своё значение и планировка. Сложность крышной конструкции определяется в большей степени только от сложности изготовления системы стропил.

Стадия первая: подготовка

Стадия первая: подготовка

После того как вы определились с типом конструкции, пришёл черёд выбрать предпочтительные материалы. Тип материала тоже влияет на то, какой будет система стропил для вашей крыши. Ведь любой материал имеет вес, который оказывает давление. Поэтому нередко стропила требуют дополнительного усиления. Не менее важно определить, каким образом кровельный материал будет крепиться к доскам и прочие важные моменты.

Грамотно выполненный и достоверный чертёж – залог успешного решения задачи устройства кровли. Он является основой всех работ. Некоторые элементы кровли заслуживают быть выделенными на отдельную схему, особенно это касается тех узлов, которые отвечают за соединение усиливающих деталей и системы стропил.

Самый тяжёлый материал для кровли – это керамическая черепица. Конечно, она красива и экологична, но требует особой подготовки здания к дополнительной серьёзной нагрузке. Это относится не только к системе стропил, но и к стенам и фундаменту. Посмотрите несколько чертежей, которые могут быть вам полезными в процессе выполнения работ по устройству кровли своими руками.

Стадия первая: подготовка

Лучший материал для стропил – это хвойная древесина, влажностью 20%. На ней не должно быть ни суков, ни синевы.

Для решения вопроса обустройства крыши необходимо иметь:

  • гидроизоляционный материал;
  • пароизоляционный материал;
  • гидроизоляционную плёнку;
  • теплоизоляционный материал;
  • крепёж;
  • инструментарий.

Особенности создания стропильной системы

Особенности создания стропильной системы

Первая стадия создания стропильной системы – это установка железобетонной обвязки поверх стен. Это обязательный этап для любых домов, кроме брусовых. Обвязка необходима для усиления стен и выравнивания их по горизонтали, создания гладкой поверхности.

В каркас обвязки нужно вставить армированные шпильки, необходимые для крепежа мауэрлата. Их высота должна быть достаточной, чтобы выступать над мауэрлатом на 3 см. Из бруса 20х20 мм или 150х150 мм выполняется сам мауэрлат, назначение которого – служить основанием для стропил.

Не забудьте уделить достаточно внимания такому аспекту, как качественная и надёжная гидроизоляция. Соответствующий материал укладывается на обвязку. В качестве такового можно применить рубероид. Он доступен по цене и отлично справляется с функцией защиты от проникновения влаги. Сверху на него кладётся мауэрлат и закрепляется на шпильки оцинкованными гайками. Постоянно контролируйте степень ровности укладки мауэрлата с помощью исправного уровня.

Используя в работе деревянные элементы, позаботьтесь об обеспечении их долговечности. Для этого обработайте их антисептическими составами.

На следующем этапе устанавливаются так называемые стропильные ноги. Материалом здесь выступит брус 150х150 мм. Распорки, подкосы, стяжки создаются из досок подходящих размеров. Тип стропил может быть висячий или наклонный. Он определяется конструкцией самой крыши.

Пошаговая инструкция самостоятельного возведения крыши

Пошаговая инструкция самостоятельного возведения крыши

После установки наружных стропил нужно выполнить присоединение обрешётки. Она просто прибивается к стропилам. Материалом для неё служат доски в 2 см толщиной. Не забудьте об особенностях выбранного вами типа крыши, потому что именно он определяет конструкцию обрешётки – сплошной она будет или с зазорами.

Но перед обрешёткой надо решить ещё одну важную задачу – изолировать от влаги стропила. Если вы планируете использовать чердак под жилую комнату, то требуется дополнительное утепление. Теплоизоляция укладывается между стропилами. Используйте пенопласт или минвату. Если пропустить этот важный этап, то впоследствии придётся выполнять те же самые манипуляции под уже собранной крышей, что довольно неудобно. Поэтому заранее позаботьтесь об этом.

Для жилой комнаты утеплитель кладётся двойным слоем, каждый из которых составляем не менее 50 мм. Выбранный вами материал должен одновременно сохранять тепло и выполнять звукоизоляционную функцию. На утеплитель рекомендуется положить пароизоляционные материалы. В противном случае существует риск образования конденсата на утеплителе. Если вы строите крышу самостоятельно, то имеет смысл подробно следовать профессиональным советам и инструкциям, чтоб конструкция получилась максимально качественной.

Финишной прямой в создании кровли является укладка кровельного материала. Чаще всего используют шифер. Он недорогой, проверенный временем, долговечный. Но сегодня имеет смысл обратить внимание и на более современные материалы: черепицу, ондулин и др. В этом отношении советовать что-либо сложно, так как и свойства, и особенности у всех материалов разные, так же, как и их стоимость. Поэтому выбирайте на собственный вкус и в соответствии с вашими возможностями.

Итак, мы рассказали, как самостоятельно возвести крышу для дома. Надеемся, что наши советы и дополнительные материалы помогут вам выполнить все работы максимально качественно, и результат вас не разочарует. Ещё раз напоминаем, что к решению этой задачи необходимо подходить очень серьёзно и взвешенно, потому что она требует аккуратности, кропотливости и терпения. Желаем вам удачи!

Крыша своими руками: Видео

Пошаговая инструкция самостоятельного возведения крыши Загрузка...

технология возведения, инструкция как сделать своими руками, видео и фото

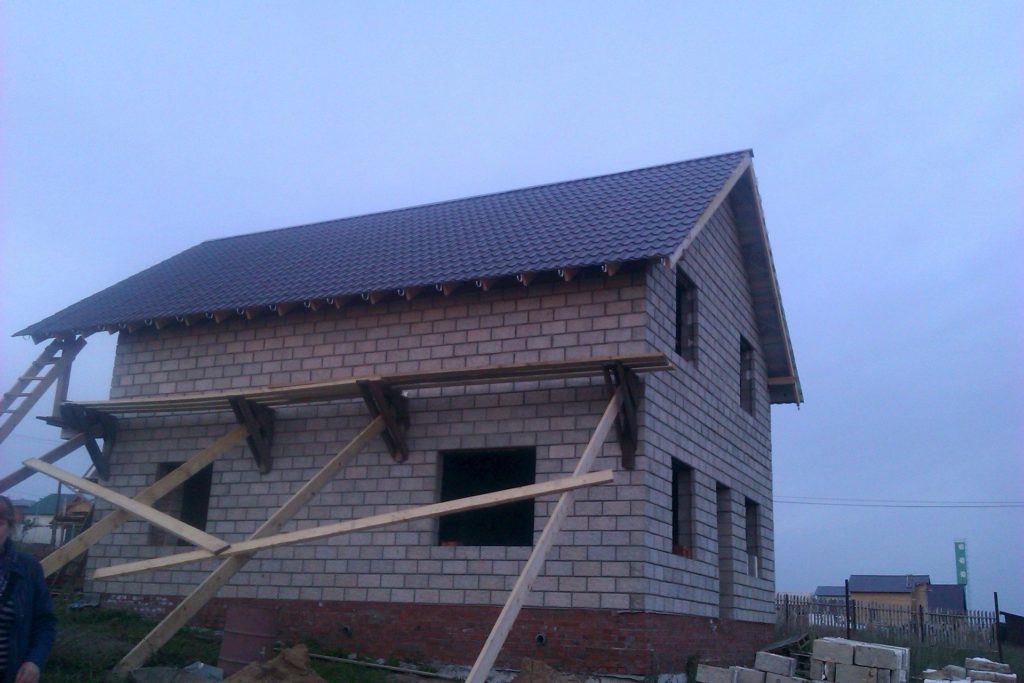

Так выглядит простая двускатная крыша, которую можно построить самомуТак выглядит простая двускатная крыша, которую можно построить самому

Как осуществить строительство крыши дома, не имея при этом никаких навыков? Мой опыт показал, что это вполне возможно. Ниже я подробно расскажу, как это сделать и опишу все этапы строительства крыши, а пошаговая инструкция наглядно подтвердит мои слова.

Что можно построить

Перед тем, как приступить к строительству крыши своими руками, нужно выбрать конструкцию, которая будет соответствовать конфигурации, габаритам и внешнему виду дома.

Проектирование крыши

Строительство кровли и стропил начинается с проектирования. Основная задача — разработать внешний вид крыши и рассчитать типоразмеры конструкции с учетом различных нагрузок.

Схема, которую будем использовать для строительства кровли с двумя простыми наклонными скатами, а потому справиться с их возведением будет несложноСхема, которую будем использовать для строительства кровли с двумя простыми наклонными скатами, а потому справиться с их возведением будет несложно

Для проектирования кровельной системы используется специальное программное обеспечение: Google Sketch UP, AutoCAD и т.п. Если кровля простая, расчеты можно выполнить без специальных программ, учитывая минимальный и максимальный угол наклона ската, площадь ската ветровую нагрузку и нагрузку атмосферных осадков.

ИллюстрацияРекомендации по проектированию стропильной системы
table_pic_att14909309348Учитываем соотношение между размерами стропил и расстоянием между ними. Длинные стропильные ноги с малым поперечным сечением будут прогибаться под снеговой нагрузкой. Чрезмерная толщина при небольшой длине — это перерасход материалов и увеличение нагрузки на несущие стены.
table_pic_att14909309369При длине потолочной балки от 6 метров и более, обязательно предусматриваем подкосы. Их задача – предотвращение прогиба стропил в средней части.
table_pic_att149093093810Выбираем правильный угол наклона крыши. Есть универсальное правило:
  • На открытой местности – в степи или вблизи крупных водоемов ветровая нагрузка высокая, а потому оптимальный угол наклона ската – это 30°.
  • В холмистой или гористой местности, где ветровая нагрузка меньше, делаем угол наклона в 45°.
table_pic_att149093093911Кровля и снеговая нагрузка. Бороться со снеговой нагрузкой путем увеличения наклона ската нецелесообразно. Увеличение наклона ската приводит к возрастанию ветровой нагрузки.

Чтобы увеличить устойчивость кровли к снеговой нагрузке лучше предусмотреть дополнительные подкосы и ограничиться выбором кровельного материала с гладкой поверхностью.

Заготовка материалов

Так выглядит простая двускатная крыша, которую можно построить самомуТак выглядит простая двускатная крыша, которую можно построить самому
Рекомендации по заготовке и хранению пиломатериалов
ИллюстрацииРекомендации
table_pic_att14909309851Доски и брусья должны быть сухими. Для этого пиломатериалы перед строительством выдерживаем в вентилируемом помещении или под навесом.

Правильное хранение обеспечивает циркуляцию воздуха, и древесина просыхает.

table_pic_att14909309872Доски и брусья должны быть ровными. Пиломатериалы укладываем на хранение штабелями, чтобы доски не провисали под своим весом.

Пиломатериалы нужно перебрать и отсортировать неликвид — кривые доски и брусья.

table_pic_att14909309883Обеззараживаем пиломатериалы. Древесину нужно заранее обработать антисептическими составами. Для этого можно использовать пропитки промышленного изготовления или отработанное моторное масло.

Сборка стропил

ИллюстрацияОписание действий
table_pic_att14909309914Монтаж мауэрлатов. По двум боковым внешним стенам дома выстилается рулонная гидроизоляция. Поверх гидроизоляции на 12 мм анкера крепится брус или как в нашем случае толстая доска.

Инструкция допускает установку мауэрлата только на ровную поверхность стен.

table_pic_att14909309935Монтаж лежня. По сути, это тоже установка мауэрлата, но только не на внешнею, а на промежуточную стену. Технология та же – ровняем и гидроизолируем поверхность, укладываем доску и фиксируем ее анкерными болтами.

Крепёжные анкера должны располагаться не дальше 60 см друг от друга. При этом анкера не должны попадать в шов кладки

.

table_pic_att14909309956Возведение фронтонов. Фронтоны можно собрать из дерева по окончании сборки стропильной системы, но в нашем случае было проще вывести фронтоны до уровня стропил из пеноблока.

Фронтоны были выложены до сборки стропил, так как потом стропила помешали бы кладочным работам.

table_pic_att14909309977Установка стоек с прогоном. По обеим краям лежня устанавливается по одной вертикальной стойке.

Поверх двух стоек укладывается доска и фиксируется саморезами. В промежуток с шагом 1 м устанавливаются промежуточные вертикальные стойки.

Все конструктивные элементы фиксируются саморезами через крепёжные пластины.

table_pic_att14909309998Подготовка стропил. Поднимаем стропила по одной на крышу и прикладываем одним концом на прогон, а другим на мауэрлат.

Делаем разметку под вырезы. Делаем вырезы так, чтобы доска одним вырезом встала на прогон, а другим на мауэрлат.

table_pic_att14909310019Обрезаем совмещение стропил на прогоне. Для этого совмещаем стропила так, чтобы они находили друг на друга.

Расчерчиваем осевую линию и обрезаем стропила по осевой линии. Затем подготовленные стропила соединяем по линиии среза.

table_pic_att149093100310Крепим стропила. Используя металлические перфорированные пластины и уголки, соединяем стропила в нижней и в верхней части.
table_pic_att149093100711Устанавливаем остальные стропила. Между уже установленными крайними стропилами в верхней и нижней части натягивается шнур. По шнуру как по ориентиру выставляются и крепятся промежуточные стропила.
table_pic_att149093101612Выравниваем верх фронтона. Так как по фронтону была выполнена кладка, выступающие части кладки срезаем. По форме оставшихся выемок из блоков пилим доборные элементы и укладываем на раствор.
table_pic_att149093101813Установка затяжек. Отмеряем половину высоты крайних стоек. По сделанной отметке крепим доску, края которой будут незначительно выступать за края стропил.

Выравниваем доску по уровню и крепим края на стропилах. Срезаем излишки доски по краю.

Устанавливаем такие же затяжки по промежуточным стропилам.

table_pic_att149093102114Установка коротких затяжек. В верхней части стропильных ферм крепим короткие затяжки. В итоге стропила будут жестко закреплены в верхней, средней и нижней части и это обеспечит требуемую жёсткость.

Устройство кровельного пирога

ИллюстрацияОписание действий
table_pic_att149093102915Подрезаем стропила под капельник. Как показано на фото, края стропил подрезаются так, чтобы вертикальный торец был полностью вертикальным, а нижний край – горизонтальным.

Так как делать разметку и подрезку нужно на высоте, придется заранее собрать устойчивые леса

.

table_pic_att149093103216Устанавливаем капельник. Капельник – это металлическая согнутая пополам планка, по которой вода будет течь в водосточный желоб.

Капельник выкладывается по краю свеса и прибивается кровельными гвоздями. Соседние планки совмещаются по длине с нахлестом в 10 см.

table_pic_att149093104217Выстилаем паропроницаемую мембрану. По верхнему краю капельника проклеивается каучуковая лента К1 и полоса хорошего двустороннего скотча. Поперёк установленных стропил расстилается полоса мембраны.
table_pic_att149093104418Устанавливаем контробрешетку. По выстеленной мембране поверх стропил крепим брусок высотой 50 мм. В результате полоса мембраны в пролете между стропилами должна быть натянута.
table_pic_att149093104619Устанавливаем обрешетку. Поверх контробрешётки, как показано на фото, набиваются доски с шагом в 20-30 см.
table_pic_att149093105520Гидроизолируем конек. После того как контробрешетка с обрешёткой дошли до конька, расстилаем по линии конька полосу мембраны и подтыкаем ее примерно на 20-30 см под контробрешетку и вкручиваем саморезы.
table_pic_att149093105721Подрезка и укрепление торца ската. По торцу кровельного свеса все стропила подрезаются по одному размеру. По торцу свеса, как показано на фото, к краям стропил саморезами крепится доска.
table_pic_att149093105922Укладка кровельного покрытия. Листы профнастила поочерёдно поднимаются на стропильную систему и крепятся специальными кровельными саморезами с прессшайбами.

Постройка крыши завершается установкой доборных элементов, таких как карнизная планка и конек.

В завершение

Теперь вы знаете, как осуществляется строительство крыш. Соблюдение простых правил позволяет построить двускатную крышу не хуже, чем это сделают специалисты, а цена будет существенно ниже. Рекомендую посмотреть видео в этой статье, а если остались вопросы — задавайте в комментариях.

Понравилась статья? Поделиться с друзьями:

возведение кровли дома своими руками

Материалы для строительства крышМногие владельцы пригородных участков предпочитают самостоятельно строить дом. Заключительным этапом строительства здания является возведение крыши. Имея определённые навыки, можно сократить трудозатраты на наёмных работников и сделать работу своими руками. Многие не знают, как сделать крышу — в таких случаях лучше воспользоваться помощью квалифицированных рабочих.

Виды возводимых крыш

Прежде всего нужно определить тип крыши, подготовить необходимые инструменты и материалы. Строительство кровли является одним из важных этапов строительства дома.

Чтобы сделать крышу, необходимо будет выбрать ее тип грамотно. Простейшие конструкции, которые можно сделать самостоятельно, включают двускатные крыши с прямыми рамами.

Перекрытие крыши одним уклоном позволит сохранить материал. Если вы сделаете такую раму крыши своими руками, трудоёмкость работы будет меньше, а скорость установки, наоборот, выше. Но этот метод имеет несколько недостатков. Первый из них не самый привлекательный: нет возможности оборудовать чердак или мансарду. В этом случае пространство под крышей слишком низкое.

Как правильно возводить крышуОчень часто монтируется двускатная крыша частного дома собственными руками. Она проста в изготовлении и позволяет вам получить больше места. По сравнению с четырьмя склонами она имеет меньшую сложность и вес. Также в этом случае требуется меньше материала. От других видов крыша дома значительно отличается. В этом случае вам нужно сделать треугольные фронтоны на концах здания.

Прежде чем вы построите кровлю своими руками с четырьмя лучами, вам придётся серьёзно подготовиться. Эта конструкция имеет больше элементов по сравнению с предыдущими кровлями. Кроме того, на чердаке нет возможности делать полные окна, поскольку дизайн лишён фронтонов. Монтаж крыши собственными руками в этом случае предполагает установку чердачных окон и мансардных окон. Они предназначены для освещения и эвакуации.

Отличным вариантом будет комбинированный дизайн. Он может сочетать признаки всех этих типов. Другой вариант для чердака — строить крышу со сломанными склонами. В этом случае нижняя часть крыши имеет больший уклон, чем верхняя. Эта сборка позволяет поднять потолок в помещении и сделать дом более комфортным.

Материалы для выполнения работ

Современная строительная индустрия предлагает огромное количество традиционных и инновационных кровельных материалов. Чтобы понять все их разнообразие, вам необходимо подробно рассмотреть основные типы параметров. Однако вначале стоит понять, какие принципы используют при выборе определённых кровельных материалов. Выбор материала зависит от многих факторов:

  1. Конструкции крышДопустимая нагрузка на кровлю. Этот параметр зависит не только от веса самого материала, но и от массы снега, который лежит на крыше зимой.
  2. Архитектурное решение для строительства кровли. Материал выбирается в зависимости от формы и конструктивных особенностей крыши. Например, черепица возможна с наклоном не менее 30−35 градусов.
  3. Требования к долговечности и огнестойкости.

Современный рынок полон различных кровельных материалов. Они должны быть не только достаточно прочными. Обязательным условием является способность противостоять различным негативным атмосферным факторам.

Возведение крыши частного дома требует подготовки инструментов и материалов.

В частности, вам понадобятся:

  1. Форма и размеры крышБрус 100x150 для мауэрлата. Поперечное сечение балки зависит от ширины укладки кровли. При установке двускатной крыши достаточно 100 х 150 мм.
  2. Доска 150х50 мм для стропил и балок. Поперечное сечение платы может быть меньше, если нагрузка низкая (в зависимости от кровельного материала). Расчёт досок для стропила производится так, чтобы можно было установить стропила со стороны крыши с шагом 80−120 см.
  3. Брус 100x150 мм для стоек крыши.
  4. Гидро- и пароизоляция.
  5. Доска для каркаса.
  6. Электропила или болгарка.
  7. Кронштейны, углы, винты.

Методика проведения строительства

Как сделать крышу домаРассмотрим, как правильно сделать крышу. Чтобы определить конфигурацию и размер кровли, необходимо учитывать снежную и ветровую нагрузку в существующих климатических условиях — чем меньше угол, тем лучше конструкция выдерживает нагрузки. Но небольшой угол (40 градусов или меньше) не позволяет полностью использовать чердачное пространство.

Форма и конструкция кровли спроектированы в соответствии с проектным планом: ключевые опоры системы кровли должны совпадать с линиями и точками несущих конструкций нижнего этажа. Таким образом, необходимо учитывать ширину дома, наличие в центре продольной несущей стены. Если чердак не планируется использовать в качестве полезной площади для проживания, вы можете построить надёжную крышу с многослойными стропилами. В этом случае стропила прикреплены к дорожке, которая поддерживает столбы, опирающиеся на внутреннюю опорную стенку.

Если будет принято решение о том, что двускатная крыша будет установлена собственными руками, вы должны внимательно прочитать пошаговые инструкции. Функциональные параметры крыши также зависят от правильной изоляции, характеристик и качества установки финишного покрытия.

Самостоятельное устройство мауэрлата

Перед тем, как построить крышу дома надёжно, необходимо позаботиться о креплении мауэрлата — деревянной перевязки дома, которая служит границей перехода от камня к деревянной части.

Заблокируйте его такими способами:

  1. Залив укрепляет пояс по периметру и фиксирует в нем шпильки. Шаг шпильки должен составлять от 1 до 1,5 метра.
  2. Затем фиксируют шпильки в последних рядах кладки дома.

Резка и монтаж стропил

Особенности строительства кровли домаСтропила — самая сложная часть работы. Важно не только смонтировать ножки стропил, но и правильно их разрезать. В случае перекоса вся крыша будет «ходить», что плохо для дома.

Теперь необходимо отрезать верхний край доски так, чтобы систему стропил двух параллельных ножек можно было соединить режущими кромками без пустот и зазоров. Для этого нужно поднять доску вверх, прислонить к мауэрлату и поднять до нужного угла. В центре, перекрывающемся к стропилу полу, необходимо нарисовать линию. Это будет линия отреза платы. То есть в верхней части стропила получаем наклонный разрез. Все стропила, вырезанные с рисунком, собираются надёжно в верхней части с помощью скоб, стяжек и болтов.

Устройство фронтона кровли

Фронтон является продолжением стены, ограниченной склонами кровли. Если имеется двускатная крыша, то фронтоны дома треугольные. При установке конструкции сначала устанавливаются первые части, которые впоследствии служат рамкой для фронтонов. Необходимо строго проверить вертикальность структуры и убедиться, что они имеют одинаковую высоту. В верхней части фронтонов крепится горный хребет, на который позже монтируются остальные стропильные конструкции.

Как правило, фронтоны зашиваются после кровельных работ, но это можно сделать на более ранней стадии. Монтаж плат 50 x 100 или 50 x 150 мм осуществляется в вертикальном или горизонтальном направлении. Фронтон, который может быть построен своими руками, часто снабжается окнами. Необходимо предусмотреть изоляцию фронтонов.

Монтаж каркаса и кровельного пирога

Резка стропил крышиВ продолжение темы стоит отметить, что следующим этапом станет установка каркаса и строительного кровельного пирога. Как только система будет готова, необходимо заложить каркас, который станет основой для других материалов пирога — пара- и гидроизоляции, а также для других изоляционных и кровельных материалов.

Кровельное покрытие может быть установлено из необрезных досок 100x50 мм. В этом случае шаг расположения досок зависит от конечного кровельного материала. Чем тяжелее, тем меньше должен быть шаг рейки. Обычно он равен 30 см.

Важно: под каркасом желательно сложить слой пароизоляции. Она защитит изоляцию от испарения из дома. На вершине барьера уже установлены доски.

Теперь перпендикулярно к дереву нужно заложить луч по ступеням, равным ширине плит или рулонов изоляционного материала. Между ними укладывается утеплитель, аккуратно в имеющиеся канавки.

Сверху все покрывают слоем гидроизоляции и фиксируют его другим перпендикулярным каркасом (в данном случае горизонтальным). И уже на нем устанавливают последний кровельный материал.

В самом конце установки крыши в доме необходимо установить дренажную систему. Она изготовлена из разрезанных пластиковых труб, их заблаговременно покупают. Теперь остаётся зашивать крышу с выбранным материалом.

Покрытие крыши своими руками

Планка набивается на стропильную систему, шаг которой рассчитывается на основе характеристик кровельного материала — его размеров и жёсткости, способа установки. Если требуется использование гибких материалов (черепица, рулонный битум), необходимо сделать ровный каркас.

Работы по укладке черепицы крыши выполняются в следующем порядке:

  1. Как правильно строить крышуУстановить штангу каркаса на переднюю панель каркаса.
  2. Затем перейти непосредственно к укладке металла. Стоит отметить, что технология укладки зависит от типа кровли.
  3. В случае двускатной крыши вам нужно начать с конца пандуса. Если было решено покрыть с правого склона, то каждый следующий лист устанавливается на крайнюю волну предыдущего. Но если материал лежит на левом конце, то новый лист помещается под крайней волной той, что перед ним. Все листы должны быть проложены параллельно карнизу, с обязательным отвесом 4 сантиметра.
  4. Если листы установлены в один ряд, то первый должен быть выровнен по уступу и некоторое время зафиксирован с помощью отвёртки в области гребня. Второй лист должен быть выровнен по первому и некоторое время, чтобы соединить их. Поэтому необходимо установить ещё 2 листа, затем выровнять сформированный блок на карнизе и зафиксировать его на каркасе винтами.
  5. В случае многорядной укладки металлической плитки первый лист должен быть установлен ниже, закреплён с помощью винта и выровнен вдоль конца и карниза. На вершине второго листа черепицы установлен, сбоку — третий. Все они фиксируются на время с помощью винтов. Затем вам нужно выровнять сформированный блок и, наконец, зафиксировать его.
  6. Винты должны ввинчиваться в пазы листов через одну волну. Каждый новый ряд винтов должен располагаться в шахматном порядке по отношению к предыдущему. Для каждого квадратного метра материала должны выходить 7−8 винтов.

Как делать крышу домаПерекрытие должно быть усилено в каждой волне. Прикрывая крышу металлической плиткой, особое внимание следует уделять надёжности крепления листов и точности их соединения.

При монтаже кровли необходимо все делать как можно тщательнее иначе тепловые потери будут очень значительными. Обычно двускатная крыша сразу же выполняется с учётом использования различных материалов. Это позволяет строить кровлю с минимальными экономическими издержками. Кроме того, этот подход ускоряет и упрощает установку теплоизоляции и пароизоляционной системы. Конструкцию двускатной крыши рекомендуется выполнять поэтапно с помощниками. Соблюдение технологии работы позволяет нам строить надёжную, прочную конструкцию.

Монтаж крыши своими руками - технология кровли, фото и видео примеры

Технология монтажа крыши подразумевает укладку по периметру стены мауэрлата. Это толстый брус, который является опорой и фундаментом для стропильной системы. Прочность этого элемента напрямую влияет на прочность всей остальной конструкции. Поэтому подходить к выбору древесины и крепежных элементов следует с особой тщательностью.

После укладки мауэрлата переходят к монтажу стропильной фермы. Стропила собираются из толстых досок или бруса. Именно на них придется вся основная нагрузка, поэтому экономить на материалах не стоит. Затем стропила скрепляются стяжками, перемычками, распорками и ригелями. Если вы уже знаете как делать монтаж крыши своими руками, то все задачи заметно упрощаются. Если же это первый опыт подобных работ, то лучше заручиться помощью кого-то, кто уже занимался монтажом крыши.



Та часть, где стыкуются брусья, называется коньком. Ригели — это укрепляющие перемычки между брусьями. Если вы осуществляете монтаж кровли своими руками, тип которой — двухскатный, то в итоге должна получиться конструкция в виде двух треугольников, скрепленных между собой. Их удобнее собирать на земле. Монтаж же проводится непосредственно наверху. Сборка конструкции на крыше осуществляется только после того, как будут установлены потолочные балки. Стропила устанавливают следующим образом — сперва закрепляют крайние балки, которые фиксируются коньковой балкой, затем переходят к монтажу всех остальных. После этого брусья окончательно фиксируют гвоздями и шурупами. В нужные места устанавливаются дополнительные стяжки и перемычки.

монтаж кровли

Вдоль каждой стропильной ноги необходимо набить рейки контробрешетки. Она нужна для организации зазора между стропилами и обрешеткой. Таким образом, организовывается достаточное пространство для вентиляции. На контробрешетку набивают рейки обрешетки. Их закрепляют с определенным шагом поперек стропил. Если вся эта технология кажется вам излишне сложной для понимания, советуем обратиться к более опытному строителю, а также посмотреть фото и видеоматериалы того, как собрать стропильную систему и т. д. На самом то деле все работы не столь сложны, просто важно понять их принцип.

После того, как стропильная система и обрешетка готовы, можно переходить к следующему этапу монтажа крыши.



Защита и утепление

Перед тем как укладывать кровельный материал, необходимо обустроить защиту крыши. Этот пункт является обязательным, так как в противном случае в дом будет попадать холод и влага.

Защитные слои крыши располагаются обычно в таком порядке:

  • пароизоляция, которая защищает утеплитель от влаги;
  • утеплитель — сохраняет тепло в доме;
  • гидроизоляция, не пропускает влагу на теплоизоляцию;
  • финишное покрытие кровельным материалом.
стропильная система кровли Эти четыре слоя обычно называют кровельным пирогом. Работы по обустройству защиты начинают с укладки между стропилами теплоизолятора. В качестве подобного материала все чаще используется минеральная вата. Она стойка к износу, имеет длительный срок службы и малый вес. Для удешевления строительства можно использовать пенопласт, но он отличается высокой токсичностью и огнеопасностью. Поэтому делать утепление таким образом не рекомендуется. Для надежной защиты крыши, утеплитель укладывают в два слоя. Таким образом, получится прокладка толщиной примерно в 10 см. Для регионов с относительно теплым климатом и не суровыми зимами вполне достаточно и 5 см.


Кроме защиты дома от холода, теплоизоляция выполняет роль звукопоглощающего материала. Эта особенность утеплителя становится особенно актуальной для домов в шумных местах и в случае использования в качестве кровельного материала металлических покрытий.

После укладки утеплителя, приступают к монтажу пленки пароизоляции. Ее натягивают изнутри, со стороны чердака. К стропильной системе пленку крепят степлером. Таким образом, она закроет изнутри теплоизоляцию. Это позволяет защитить минеральную вату от пара, который поднимается с жилых помещений.

кровельный пирог крыши устройство

Следующие этапы кровельных работ производятся уже с наружной стороны. Поверх теплоизоляции укладывается диффузионная гидроизоляционная мембрана. Она не пропускает внутрь влагу, которая образуется на внутренней поверхности кровельного материала или проникает сквозь мелкие щели. В то же время, пар, который образуется в теплоизоляторе, свободно поднимается вверх и проходит сквозь пленку. То есть, даже если теплоизоляция хоть немного пропитается влагой, то она в скором времени легко выведется из этого слоя «пирога». Закрепляется пленка по обрешетке степлером.

На этом кровельный пирог почти готов и остается только провести укладку финального слоя. Таким образом, вы почти знаете все необходимое для того, чтобы полностью провести монтаж крыши своими руками.

Стропильная система крыши, детальная видео инструкция:



Финишное покрытие

Если вы внимательно читали предыдущие разделы статьи, то наверняка уже выбрали кровельный материал. Но, пройдемся еще раз по некоторым из них.

Так, например, самой низкой стоимостью отличается шифер. Он позволяет достаточно легко провести монтаж кровли и при этом получить надежную защиту дома. Но внешний вид такой крыши, мягко говоря, не слишком привлекательный. Так как шифер не отличается изящностью, то его зачастую используют для монтажа кровли на пристройках, банях и гаражах. Впрочем, шифер будет хорошим решением для маленького дачного домика.

кровля из черепицы

Натуральная черепица имеет гораздо лучший внешний вид. Дом с таким покрытием хорошо выделяется наряду с другими. Черепица имеет массу достоинств, но следует помнить, что она очень тяжелая. А поэтому система стропил должна быть достаточно прочной и качественной. Срок службы такой кровли очень высок, ее укладка относительно легка и быстра. Но для работ придется привлекать специалистов, так как огромную роль играет правильная организация системы обрешетки.

Большой популярностью пользуется металлочерепица. Она имитирует внешний вид предыдущего покрытия. К тому же технические характеристики находятся на высоком уровне — долговечность, красота, легковесность и дешевизна. Монтаж такой кровли не займет много времени. К тому же, благодаря покрытию защитным полимером, металлочерепица прослужит долгие годы, не требуя ремонта. С определенного расстояния кажется, что крыша покрыта отдельными элементами черепицы, но на самом деле она состоит из листов, которые необходимо уложить в определенной последовательности.

устройство крыши

Независимо от выбранного материала, всегда следует подкладывать нижний элемент под верхний. Каждый тип кровельного покрытия имеет свои особенности укладки, а поэтому необходимо строго придерживаться инструкции работ или же обратиться за помощью к профессиональным кровельщикам.



About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
