Возведение крыши своими руками: пошаговая инструкция для новичков от профессионалов (92 фото)

пошаговая инструкция для новичков от профессионалов (92 фото)

Если вы заинтересовались, как сделать крышу своими руками, то прежде всего необходимо тщательным образом изучить различные конструкции по выполнению этой трудной работы.

Сразу стоит иметь в виду, что на сегодняшний день существуют различные типы крыш, у каждой из которых есть своя схема устройства, и соответственно все они нуждаются в особенном подходе при строительстве.

Также правильное строительство крыши напрямую зависит от того, для каких целей в последствии будет использоваться здание.

Если вам удастся верно возвести каждый из элементов кровли, то таким образом дом будет не только защищен от различных осадков на протяжении круглого года, но также и в нем будет сохраняться тепло даже холодной зимой.

Именно по этой причине двухскатная крыша, которая во время строительства была верно возведена и утеплена является такой же важной, как, например, и надежные теплые стены.

Если говорить о том, какую крышу лучше всего выбрать, то здесь все зависит исключительно от того, для каких целей будет использоваться дом в дальнейшем, а также от личных предпочтений. Рассмотрим самые популярные виды крыш.

Содержимое обзора:

Односкатная крыша – идеальный вариант для чего?

Чаще всего данный вид крыши используется для покрытия различного типа хозяйственных построек, а также гаражей, однако в последние несколько лет не менее часто ее стали также применять и при строительстве коттеджей.

Конструкция считается одной из самых простых среди всего множества, которое только существует, и в принципе чертежи крыши можно найти даже в интернете.

Обычно конструкция может усложниться лишь в одном случае: когда в планах под одной крышей обустроить сразу несколько различных помещений. В любом случае, данная разновидность крыш является одной из самых доступных в силу экономичного расхода строительных материалов.

Двускатная крыша

Данный вид крыши является не менее популярным, чем первый и, как правило, больше остальных используется при строительстве жилых помещений.

Скорее всего это связано в первую очередь с тем, что данный тип крыши можно достаточно легко устроить в не зависимости от того, какая была выбрана конструкция у строения.

В основном на уклон скатов будет влиять то, каким будет расстояние между наружными стенами в доме.

Если говорить о процессе монтажа крыши, то здесь есть несколько обязательных моментов, которые являются базовыми.

  • Во-первых, разрабатывается проект крыши или же ее планируемой перестройки;
  • Во-вторых, если дом строится не с нуля, то выполняется демонтаж старой кровли;
  • В-третьих, укрепляются в обязательном порядке стены верхнего этажа в доме;
  • В-четвёртых, утепляются и в последующем всегда гидроизолируется перекрытие на потолке;
  • В-пятых, устанавливаются торцевые стены, после чего проводятся самые различные отделочные работы;
  • В-шестых, устанавливаются окна и на заключительном этапе осуществляется обустройство в целом мансардной комнаты.

Безусловно, обрешетка является одним из самых важных этапов, но далеко не решающим. При этом, именно при устройстве обрешетки необходимо обязательно закрепить все элементы водосточной системы.

А вот закончить делать обрешетку определенно удастся исключительно после того, как все кровельные работы будут проведены окончательно.

Можете посмотреть различные фото крыши, и тогда будет проще определиться с ее окончательным внешним видом.

Большинство начинающих строителей уверены в том, что одним из самых трудновыполнимых этапов, начала возведения крыши, является перекрытие крыш.

Обратите внимание!

Тем не менее, практически все строители отмечают, что если строго соблюдать все прописанные правила в книгах и различных материалах о том, как покрыть крышу, то абсолютно все этапы можно будет выполнить без чьей-либо помощи.

В завершение необходимо еще раз отметить, что действительно процесс устройства крыши, в не зависимости от того, какой ее вид будет выбран – это достаточно опасный и трудоемкий процесс.

Именно поэтому подходить к ремонтным работам следует со всей ответственностью, понимая, что в ваших силах, а для каких этапов можно и строительную бригаду пригласить.

Фото крыши своими руками

Обратите внимание!

Обратите внимание!


Крыша своими руками — пошаговая инструкция по возведению, с фото и видео

Многие владельцы загородных земельных участков в целях экономии предпочитают заняться строительством дома самостоятельно. При наличии определённых навыков это позволяет прилично сократить расходы на оплату труда наёмных рабочих. Завершающим этапом самостоятельного строительства здания является возведение крыши своими руками. Эта конструкция является неотъемлемой и одной из важнейших частей здания, которая защищает его от атмосферных воздействий. Следует заметить, что крыша своими руками не делается в одиночку, в любом случае понадобятся 2-3 помощника.

Определения элементов крыши

Для начала необходимо ознакомиться с некоторыми терминами и определениями:

  • Крыша – конструкция здания, закрывающая верхний этаж. Она обеспечивает теплоизоляцию и выполняет гидроизоляционные функции.
  • Кровля – покрытие крыши, обеспечивающее защиту от атмосферных осадков.
  • Мауэрлат – элемент кровельной системы, передающий нагрузку от конструкций крыши на несущие стены. Обычно представляет из себя брус или бревно, укладываемое на стены по периметру здания, но в случае монтажа металлического каркаса может быть выполнен из металлопроката – швеллера или двутавра.
  • Стропило – наклонный несущий элемент крыши, чаще всего в виде бруса. Совокупность стропил образует стропильную систему, несущую настил кровли и передающую нагрузку на мауэрлат.

Процесс возведения крыши

Приведённая ниже пошаговая инструкция по возведению крыши своими руками позволит избежать ошибок и построить крышу правильно. Технология производства работ включает в себя несколько этапов.

Составление чертежа конструкции крыши

Перед тем, как приступить к работам, необходимо составить подробный чертёж будущей конструкции скатной крыши, это позволит определить необходимое количество стройматериалов и подготовить нужный инструмент. Крыши могут быть односкатными, имеющими уклон только в одну сторону, двускатными и более сложных конструкций (четырёхскатными, шатровыми и шпилеобразными). Лучше всего взять за основу типовые чертежи конструкций крыш, разработанные профессионалами и имеющиеся в свободном доступе.

Монтаж мауэрлата

Обычно мауэрлат изготавливают из бруса сечением 150х100(150) мм. Его укладывают вдоль внутреннего края стены на гидроизоляционный материал, которым может служить двойной слой рубероида или полиэтилена. От наружных атмосферных воздействий мауэрлат защищают, если дом каменный – рядом кирпичной кладки, если деревянный – тем же слоем гидроизоляционных или облицовочных материалов. Брусья мауэрлата по периметру скрепляют между собой в единую конструкцию, выпиливая на половину толщины бруса отрезки длиной 100-150 мм. и соединяя их болтами или гвоздями. К деревянным стенам мауэрлат крепят металлическими скобами, к стенам из кирпича, пено- и газосиликатных блоков – с помощью резьбовых шпилек диаметром порядка 12-16 мм., замоноличеных в устроенный по верху стены железобетонный пояс. Шпильки располагают по периметру на расстоянии 1500-2000 мм., в брусе конструкции высверливают под них отверстия.

Монтаж стропильной системы

Это следующий этап возведения крыши своими руками. Схема расположения стропил определяется исходя из выбранных конструктивных особенностей крыши. Расстояние между элементами конструкции и размер сечения материала зависит от длины ската крыши. Так, при длине стропил до 4 метров шаг стропил варьируется от 1000 мм. (при сечении бруса 80х160 мм.) до 1800 мм. (при сечении бруса 90х180 мм.), при длине ската крыши до 6 метров для шага стропил 1000 (1400) мм. потребуется брус сечением 80х200 (100х200) мм. Однако данные величины не являются обязательными, если впоследствии рассматривается вариант укладки рулонной или плитной теплоизоляции, то целесообразнее всего будет подогнать шаг стропил под размер утеплителя. Так же на шаг и размер сечения стропил влияет тип и, соответственно, вес выбранной кровли. К примеру, тяжёлая керамическая черепица или шифер требуют большей несущей способности конструкций крыши, нежели кровля из ондулина или оцинкованной стали.

Важным моментом является выбор угла наклона крыши. Чем больше величина угла к горизонтали, тем меньшее количество снега будет задерживаться на крыше, что даёт возможность уменьшить сечение бруса для изготовления стропил. Оптимальным считается угол наклона 45 градусов, он обеспечивает устойчивость конструкции к сильным порывам ветра и одновременно не даёт скапливаться на крыше значительным снежным массам.

Крепление стропил

К мауэрлату стропила крепятся несколькими методами, это может быть врезка с последующим креплением гвоздями или с помощью металлических кронштейнов. В случае использования кронштейнов трудозатратная врезка в стропильную ногу не требуется, соединение конструкций производится с помощью саморезов или болтов. Толщина металла кронштейна порядка 2 мм. и антикоррозионное покрытие обеспечивают надёжность и долговечность крепления. В последнее время при строительстве деревянных домов пользуется популярностью крепёжный элемент «салазки», который обеспечивает небольшую степень свободы крепления для компенсации возможных деформаций при осадке здания. Параллельно с креплением стропил к мауэрлату выполняется монтаж потолочных лаг – поперечных брусьев, служащих основанием для устройства пола чердака. Обычное сечение лаг – 100х150 или 200х100 мм, в зависимости от ширины пролёта здания. При соединении потолочных лаг со стропилами возможно обеспечить дополнительную прочность стропильной системе.

Верхняя часть стропил при монтаже крыши своими руками так же может соединяться несколькими методами:

  • внахлёст (при этом выполняется врубка на половину сечения стропил и сверлится отверстие для болтового соединения с использованием широких шайб)
  • способом обрезки торцов стропил под углом (верхние торцы бруса обрезаются для получения вертикального стыка, для обеспечения прочности узла применяют крепёжные пластины или деревянные накладки)

Для обеспечения дополнительной жёсткости, на расстоянии от верха стропил примерно в 1/4 от общей высоты конструкции, крепятся горизонтальные затяжки сечением 100х50 мм.

С процессом возведения стропильной системы двухскатной крыши, можете ознакомиться здесь.

Монтаж кровли

В зависимости от выбранного материала кровли применяется и соответствующий ей метод монтажа. Кровли из шифера, ондулина и гибкой битумной черепицы начинают с низа крыши, обеспечивая достаточный нахлёст вышележащего ряда на нижележащий. Шифер и ондулин крепят к обрешётке кровельными гвоздями, битумную черепицу – оцинкованными гвоздями с широкой шляпкой. Металлическую черепицу укладывают следующим методом: первый лист выравнивают по торцу крыши и карнизу, второй – выше первого, третий – сбоку, четвёртый – выше второго. Крепят листы металлочерепицы оцинкованными саморезами. Керамическую черепицу крепят снизу вверх рядами справа налево. Предварительно весь материал раскладывают на обрешётке равномерно, стопками по 5-6 плиток. Крепление к обрешётке выполняют оцинкованными шурупами.

Укладка теплоизоляции

Производится изнутри крыши в пространство между стропилами. Утеплитель нарезается в необходимый размер так, чтобы ширина листа была на 20-30 мм. больше межстропильного расстояния. Это обеспечит фиксацию материала «враспор», для распрямления материала после заталкивания между стропилами необходимо нажать на середину листа. Поверх слоя утеплителя с помощью строительного степлера крепится пароизоляционная плёнка. Крепление плёнки необходимо производить с нахлёстом в 5-7 см.

Подробнее изучить процесс утепления крыши частного дома можете тут.

На этом монтаж крыши можно считать законченным. При приложении должных усилий и неукоснительном исполнении данной пошаговой инструкции крыша своими руками по качеству может быть построена ничуть не хуже, чем профессионалами.

Строительство крыши частного дома своими руками: пошагово

Каждый мастер, затеявший самостоятельную стройку, понимает, что крыша своими руками пошагово — задача хоть и сложная, но всё же выполнимая. В материале ниже мы попробуем разобраться во всех тонкостях работ и понять, как выглядит поэтапное возведение кровли двухскатного типа.

Важно: чтобы сборка крыши частного дома была максимально точной, а весь материал был закуплен для неё с небольшим запасом, лучше привлечь для проектирования кровли профессионалов. Они на этапах проектирования просчитают угол уклона скатов крыши и количество необходимо строительного материала для неё, включая паро- и теплоизоляцию, а также кровельный материал и выдадут вам на руки готовый проект крыши.

Типы крыш для частного дома

Чтобы понимать, как будет выглядеть крыша в частном доме своими руками, нужно понять, какие вообще виды кровель существуют. Исходя из этого и выбирать тип конструкции.

Важно: однако, при проектировании кровли всегда стоит учитывать ветровую и осадочную (дождь, снег) нагрузку на перекрытие, а также вес кровельного материала.

Итак, сегодня чаще всего монтируют такие крыши частного дома своими руками:

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.
  • Односкатная. Крыша, имеющая уклон в одну сторону. Это самый простой вариант устройства кровли, но при этом не самый надёжный для частного дома, поскольку на подобную конструкцию ложится высокая нагрузка при отведении осадков. В основном такую кровлю монтируют на вспомогательных помещениях (веранды, пристройки, сарайчики и пр.).
  • Двухскатная крыша. Очень простой и в то же время надёжный вариант перекрытия крыши дома. Два ската равномерно распределяют нагрузку на стропильную систему при отведении воды и снега.
  • Вальмовая (четырехскатная крыша). Выполняется немного сложнее, но при этом является не менее удобным вариантом перекрытия. В большинстве случаев вальмовая крыша имеет четыре стороны, две из которых выполнены в форме трапеции, а две — в форме треугольника.

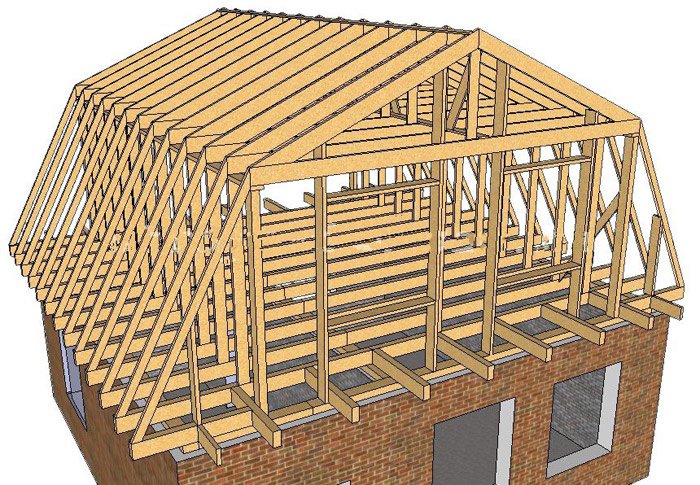

  • Ломаная кровля. Как правило, это двухскатная крыша с заломами по обеим сторонам. Подобное перекрытие удобно тем, что под ним можно устроить дополнительное мансардное жилое помещение, тем самым увеличив полезную площадь дома, особенно если у него один этаж.
  • Многощипцовая кровля. Самый сложный вариант конструкции. Его используют над большой коробкой частного дома, имеющего сложную конфигурацию.

Важно: стоит помнить, что пошаговое строительство кровли для дома будет тем сложнее, чем сложнее конфигурация помещения. Это обусловлено тем, что для сложной конструкции требуется сложная стропильная система.

Материалы для выполнения работ

Самостоятельное строительство крыши частного дома требует подготовки нужных инструментов и материалов. В частности вам понадобятся:

  • Брус сечением 100х100, 100х150, 150х150, 150х200 или 200х200 мм для мауэрлата. Сечение бруса полностью зависит от ширины кладки дома и от конструкции кровли. В нашем случае при монтаже стандартной двухскатной крыши будет достаточно бруса 100х150 мм.
  • Доски сечением 150х50 мм для стропил и ригелей. Сечение досок может быть и меньшим, если нагрузка на кровлю будет невысокой (зависит от кровельного материала). Расчет количества досок для стропил делают таким образом, чтобы на одну сторону кровли можно было установить стропила с шагом 80-120 см. То есть, если длина стены дома равна 4 метра, то на неё потребуется 5 досок-стропил с шагом расположения 80 см.

Видео: как правильно сделать крышу (пошаговая инструкция по возведению крыши своими руками).

Важно: шаг монтажа стропильных ног зависит от веса будущего кровельного материала. Чем оно тяжелее, тем меньшим должен быть шаг стропил.

  • Брус сечением 100х150 мм для стоек в каркасе кровли.
  • Гидро- и пароизоляция для кровельного пирога.
  • Доски и брусы для обрешетки.
  • Электролобзик или болгарка с дисками по дереву.
  • Кронштейны, уголки, шпильки и саморезы/болты.

Важно: ниже для полного понимания процесса работ представлено подробное видео.

Техника выполнения работ

Устройство мауэрлата

Фото 1:

Рекомендуем к прочтению:

Чтобы смонтировать крышу частного дома крепкой и надёжной, необходимо позаботиться о креплении мауэрлата — деревянной обвязки дома, служащей переходной границей от каменной к деревянной части здания. Закрепить его двумя способами:

  • Залив армирующий пояс по периметру здания и зафиксировав в нём строительные шпильки. Шаг шпилек должен составлять от одного до полутора метров.
  • Вмуровав крепежные шпильки в последние ряды кладки дома.

Важно: высота возвышения шпилек над стеной должна быть равна высоте укладываемого бруса плюс 3 см. такой расчет необходим для того, чтобы надежно зафиксировать мауэрлат гайками и болтами.

Нарезка и установка стропил

Фото 2:

Стропильная система для крыши — самая сложная часть работы. Важно не только провести монтаж стропильных ног, но и правильно нарезать их. В случае малейшего перекоса весь кровельный каркас будет «гулять», что нехорошо для кровли. Итак, кровля своими руками будет возводиться легче и быстрее, если заранее вырезать из одного бруса лекало-стропилину и уже по нему сформировать все остальные.

Для создания лекала необходимо сделать внутренний врез в нижней части доски-стропилины под прямым углом. Этим местом она будет упираться в мауэрлат. Вырез делают не с самого края доски, а отступив от неё вверх 50 см. Это будут свесы кровли, защищающие стены дома от дождя. Вырез можно делать по шаблону бруску или просто начертив на доске прямой угол.

Теперь необходимо срезать верхний край доски таким образом, чтобы стропильная система из двух параллельных ног могла стыковаться срезанными краями без пустот и зазоров. Для этого нужно поднять доску наверх, опереть её на мауэрлат и поднять до нужного угла уклона. По центру перекрытия пола до стропилины необходимо провести вертикальную линию. Это и будет линия среза доски. То есть в верхней части стропильной ноги мы получим косой срез.

Фото 3:

Все вырезанные по лекалу стропильные ноги собираем на земле, надежно соединяя их в верхней части (коньке) кронштейнами, стяжками и болтами.

Важно: если длина стропилины превышает 3 метра, то желательно дополнительно укрепить систему ригелями — поперечными перекладинами, которые крепят горизонтально по отношению к треугольнику стропил. Точка расположения ригеля должна быть в первой трети верхней части треугольника.

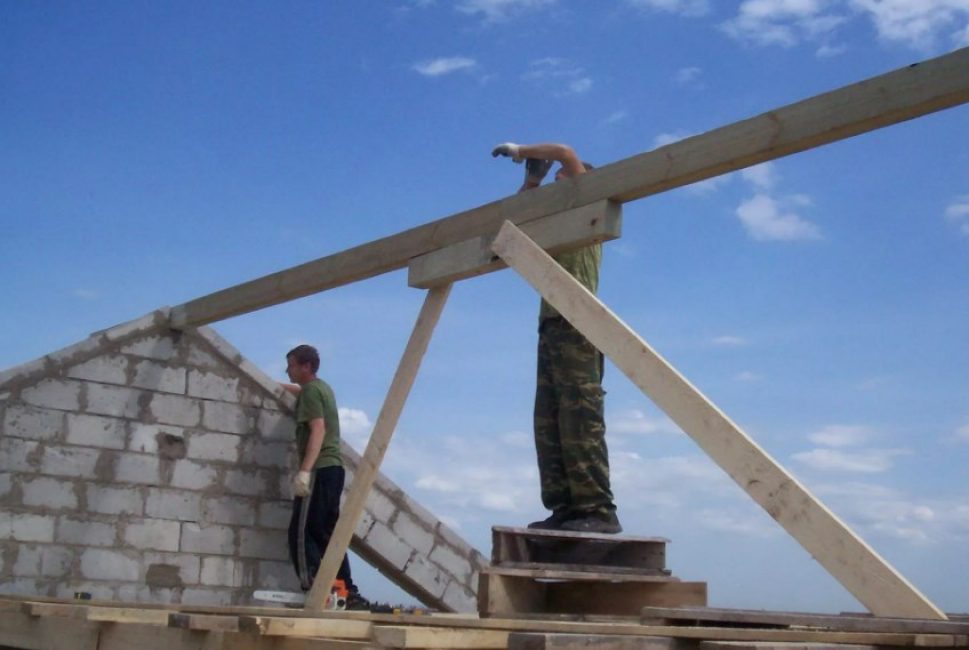

Монтаж стропильной системы начинают с двух крайних фронтонов. Их устанавливают, натягивают между ними контрольный шнур и уже по нему ровняют весь скелет крыши. Фиксируют все стропила к мауэрлату специальными уголками и кронштейнами.

Рекомендуем к прочтению:

Фото 4:

Важно: дополнительно усилить каркас можно специальными стойками, которыми подпирают ригели. А стойки, в свою очередь, желательно установить на лежни (специальные широкие доски по типу лыжи, которые будут снимать точечную нагрузку стоек на пол).

Устройство обрешетки

В продолжение темы « как построить крышу» стоит отметить, что следующим этапом будет монтаж обрешетки и строительного кровельного пирога. Как только стропильная система будет готова, необходимо укладывать обрешетку, которая станет основанием для всех остальных материалов пирога — паро- и гидроизоляции, а также для утеплителя и кровельного материала.

Фото 5:

Обрешетку на крышу можно монтировать из необрезных досок сечением 100х50 мм. При этом шаг расположения досок полностью зависит от конечного кровельного материала. Чем он тяжелее, тем меньшим должен быть шаг расположения обрешётки. В целом шах обрешётки равен приблизительно 30 см.

Важно: под обрешетку желательно предварительно уложить слой пароизоляции. Она будет защищать утеплитель от проникающего из помещений дома испарений. Сверху на пароизоляцию уже укладывают доски обрешётки.

Теперь перпендикулярно древесины обрешётки укладывают брус с шагом, равным ширине плит или рулонов утеплительного материала. Между ними прокладывают утеплитель, надёжно вгоняя его в имеющиеся пазы.

Фото 6:

Сверху все накрывают слоем гидроизоляционного материала и фиксируют его ещё одной перпендикулярной обрешёткой (в данном случае горизонтальной). И уже на неё монтируют конечный кровельный материал.

Фото 7:

В самом конце монтажа крыши на одноэтажный дом необходимо установить и водосток. Его делают из разрезанных вдоль пластиковых труб, либо заранее покупают готовые водосточные элементы. Теперь осталось зашить фронтоны кровли выбранным материалом. Это может быть как дерево, так и камень.

Как построить крышу своими руками

Планируя строительство частного дома, дачи, сарая или гаража многие владельцы участка предпочитают большинство работ выполнять собственноручно без помощи специалистов. В первую очередь, это позволяет значительно сэкономить денежные средства, а во-вторых, даже при малейших умениях и навыках много строительных процессов может выполнить каждый. Крыша не является исключением. Построенная своими руками кровля может оказаться лучше, чем возведенная специалистами, поскольку каждый домовладелец стремится сделать все работы качественно и не станет экономить на материалах.

Как построить крышу своими руками? Разновидности

Прежде чем начинать возведение дома, необходимо определиться, какая кровля должна быть у здания, выполнить все подготовительные работы, составить поэтапный чертеж.

Вначале нужно рассмотреть, какие виды кровли бывают, каковы их качества, функциональность и особенности.

Современное строительство применяет различные виды крыш и варианты их возведения. Односкатная крыша используется для здания, где одна из стен превышает другую. Это самая доступная конструкция в плане расхода кровельного покрытия и древесины. Для частного домостроения подобный тип крыши используется редко. Как правило, такую крышу устанавливают на хозяйственных постройках, гаражах или навесах. Стропильная система, как и чердачное помещение в классическом понимании у подобной крыши отсутствуют.

Двускатная крыша – это ничто иное, как два прямоугольника, которые соединены верхними сторонами. Они создают две треугольные фронтонные плоскости. Площадь скатов может варьироваться, так как все зависит от размеров самого здания. Такую конструкцию легко возвести своими руками без сторонней помощи.

Также появится чердак, что очень удобно, поскольку его можно использовать многофункционально (хозяйственное помещение, место для хранения инструментов или ненужных вещей, оборудовать под дополнительную комнату). При составлении чертежа будущей кровли это нужно учитывать.

Четырехскатная крыша – наиболее распространенный тип кровли для домостроения. Имеет форму четырех треугольников (не обязательно одинаковых), вершины которых соединены в одной точке.

Датская (вальмовая) крыша – представляет собой трапециевидные плоскости нескольких скатов и треугольники фронтонов, которые располагаются вверху. Устройство подобного типа кровли используется тогда, когда планируется оборудование мансарды в качестве дополнительного жилого помещения. Возводить такую конструкцию довольно сложно, но если есть соответствующие чертежи и расчет всего, что может потребоваться, то вполне возможно выполнить ее даже собственноручно.

Многоскатную и щипцовую крышу по идентичности и сложности монтажа относят к одному типу. Строить эту конструкцию крайне сложно. Устройство кровельного покрытия и стропильная система предполагают большое количество схематически и технически сложных соединений, требующих различных конструктивных дополнений. В этом случае вряд ли удастся обойтись без сторонней квалифицированной помощи.

Подготовительные мероприятия по строительству крыши своими руками

Как самому построить крышу дома? Необходимо выбирать не только ее тип, но и материал, которым она будет накрываться. Это важнейший этап, так как от него будет зависеть, выбираемый вариант стропильной системы.

Кровельный материал оказывает некоторое давление, и нужно провести расчеты разных сопутствующих нагрузок на стропила. Помимо этого, важно предусмотреть способы крепления кровельных компонентов. Расчет даст возможность определить, потребуется ли постройка дополнительной конструкции, которая должна будет усилить стропильную систему, или можно будет обойтись без нее.

Современный кровельный пирог представлен в виде многослойной конструкции, которая состоит из подкровельных мембран, утеплителя и кровельного покрытия. Каждый слой этого пирога неразрывно связан с остальными и имеет свое назначение.

Для того чтобы расчет был выполнен правильно, выполняется чертеж будущей кровли. Это крайне важно, если крыша постройки будет возводиться своими руками. Чертеж обязан быть понятным, простым и незамысловатым, на нем должны отражаться узлы соединений стропил, компоненты, которые должны усиливать конструкцию.

К примеру, самым тяжелым кровельным материалом считается керамическая черепица. Если планируется применять именно его, то нужно рассчитать стропильную систему, фундамент и стены с учетом веса черепицы.

Для сооружения стропильной конструкции необходимо использовать древесину хвойных пород с влажностью не более 20 %. Также должны отсутствовать сучки и обзола. Все деревянные элементы обязательно обрабатываются антисептиками. Помимо этого, следует подготовить защитные материалы для паро- и гидроизоляции, саморезы, утеплитель, гвозди и шурупы, включая и инструменты для кровельных работ. Все это сможет значительно облегчить и ускорить строительство.

Для собственноручного выполнения работ понадобятся следующие строительные инструменты:

  • ножницы;
  • рулетка;
  • молоток;
  • киянка;
  • чертилка для нанесения разметки;
  • циркуль;
  • электропила;
  • металлический угольник для разметки углов;
  • электрорубанок;
  • кернер для нанесения отметок;
  • электродрель и сверла к ней;
  • клещи;
  • кромкогибы;
  • шуруповерт;
  • пила;
  • топор;
  • строительный уровень.

Возведение стропильной системы крыши своими руками

В процессе возведения кровли существуют определенные этапы и последовательность. Строительство начинается с обустройства надежной стропильной системы. Сверху ложится кровельный пирог, который состоит из теплоизоляции, обрешетки, гидроизоляции и кровельного покрытия. В обязательном порядке должен быть выполнен расчет основных и дополнительных нагрузок на крышу.

Сначала делается железобетонный армированный пояс, который проходит по верху стен здания. Он отвечает за укрепление верха каменной кладки и выравнивание горизонтальной отметки стен в частном доме. Для деревянного домостроения данный конструктивный элемент не берется в расчет.

В армированный каркас пояса вставляются оцинкованные шпильки. Они прикрепляют мауэрлат к основанию пояса. В процессе расчета шпилек учитываются выступ из мауэрлата на 2-3 см.

В качестве основы стропильной системы выступает мауэрлат, который создается из бруса с сечением 200х200 мм или 150х150 мм. Расчет поперечного сечения будет зависеть от нагрузки, которую сможет выдержать стропильная система.

От величины нагрузок напрямую зависит мощность мауэрлата. Все эти показатели должны присутствовать и учитываться на чертеже стропильной системы. Гидроизоляция ложится на армированный пояс. Данная операция не отличается какими-то сложными техническими аспектами, поэтому ее можно выполнить собственноручно. В качестве гидроизоляционного материала можно применять рубероид, уложив его несколькими слоями.

Гайки для шпилек, которые закрепляют мауэрлат, должны быть оцинкованными (защита от коррозии). Чтобы выдержать правильный уровень горизонтальности, в процессе укладки следует использовать специальный строительный уровень.

Для того чтобы возведение крыши собственными руками осуществлялось правильно, необходимо максимально точно и внимательно выполнять все действия. Каждый элемент должен учитываться в чертеже. Только так крыша здания будет построена правильно и сможет надежно функционировать на протяжении долгого периода времени.

Установка стропил крыши дома своими руками

В качестве материала для стропильной системы используют брус или доску с сечением 150х150 мм. Помимо этого, понадобятся разные бруски, доски с различным сечением. С их помощью можно будет устанавливать ригели, распорки, подкосы и прочие компоненты соединения. Все эти элементы являются дополнительными, однако они также должны быть рассчитаны и внесены в чертеж.

От выбранного Вами типа кровли будет зависеть тип стропил:

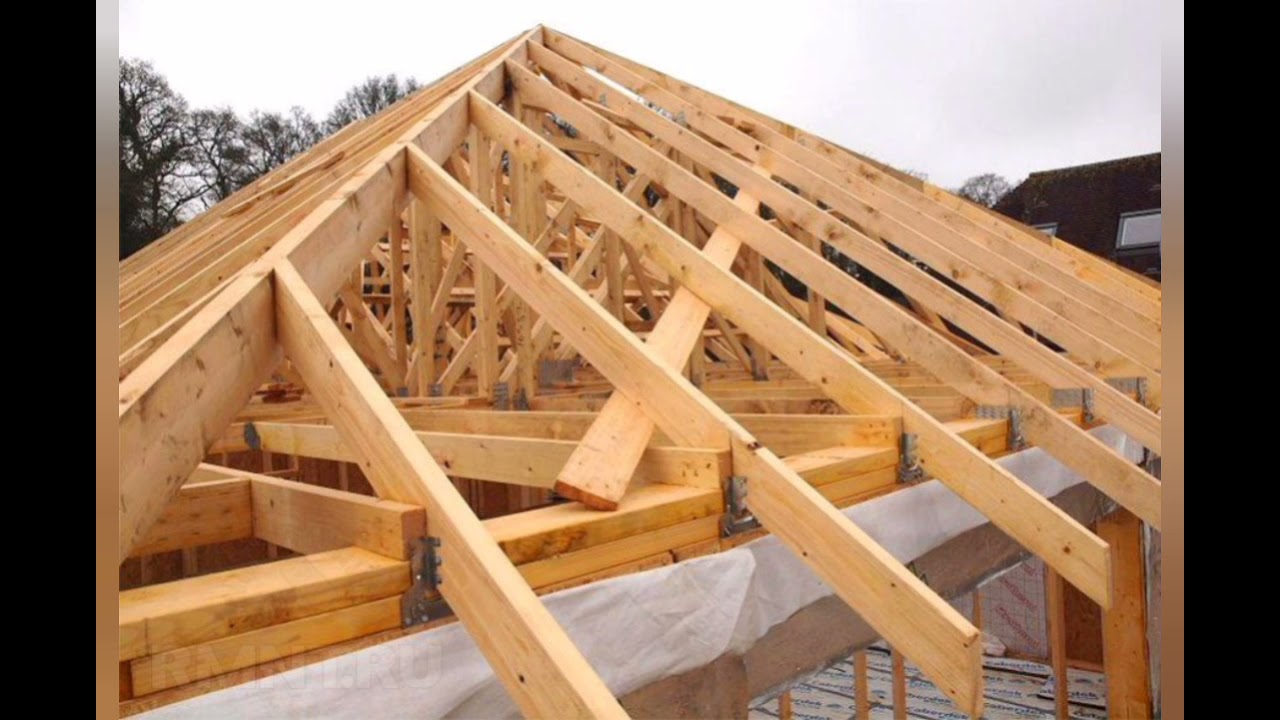

Вальмовая крыша предполагает монтаж диагональных нарожников и стропил (коротких стропильных ног). Их назначение заключается в поддержке диагональных стропил с двух сторон. Весь упор будет осуществляться в мауэрлат.

Независимо от типа крыши желательно работать вместе с помощниками, так как самостоятельно с подобной работой не справиться.

Независимо от используемой стропильной системы опорой для нижней части стропила служит мауэрлат. На конек упираются верхние концы. В некоторых ситуациях возможен упор на противоположные стропила. Таким образом, получаются стропильные фермы. В качестве соединения применяется коньковый брус или две доски, которые расположены с двух сторон под углом (образуется конек).

Для закрепления стропильных ног и создания необходимой жесткости всей конструкции используются подкосы и распорки, растяжки и укосины. Все выполняется в зависимости от занесенных в чертёж требований. Чтобы защитить фундамент от дождя, снега и талых вод, ноги стропил выступают за стены дома примерно на 400 мм.

Для частного домостроения шаг между стропилами находится в пределах 0,6-1 м. Расчет расстояния стропильных ног, включая и их количество, производится следующим образом:

  1. Измеряется длина ската крыши. Полученный результат умножается на выбранное расстояние.
  2. К полученной сумме прибавляется 1 и округляется до целого числа. Получается требуемое количество стропил для одного ската.
  3. Длина ската крыши делится на полученное значение, в результате, дает значение расстояния между осями стропил. По центру стропила проходит ось.

Пример: кровельный скат имеет длину 17 м, выбранная величина шага – 0,6 м. В результате, получается, что 17/0,6+1=29,3. Результат округляется до 29 (количество необходимых стропил для ската). Длина всего ската делится на значение: 17/29=0,58, где результат является расстоянием между осями стропил, устанавливаемых на крыше.

Необходимо учитывать, что от угла уклона и варианта кровельного покрытия будет меняться и шаг стропил. От повышения угла уклона зависит увеличение шага стропил. При условии, что крыша крутая, в ней распределяется нагрузка не по всей плоскости кровли. Если крыша крутая, то вся присутствующая нагрузка будет распределяться не по всей плоскости крыши.

Большинство приходится именно на стены. К примеру, если угол уклона оставляет 15о, то расстояние между стропилами – 0,8 м. При увеличении угла уклона до 75о, шаг также увеличится и будет равен – 1,3 м.

Кроме того, важно учитывать длину стропильной ноги. Шаг будет становиться меньшим, если она будет длиннее. При большой длине повышается нагрузка на прогиб, который можно уменьшить, используя систему подпирающих стоек.

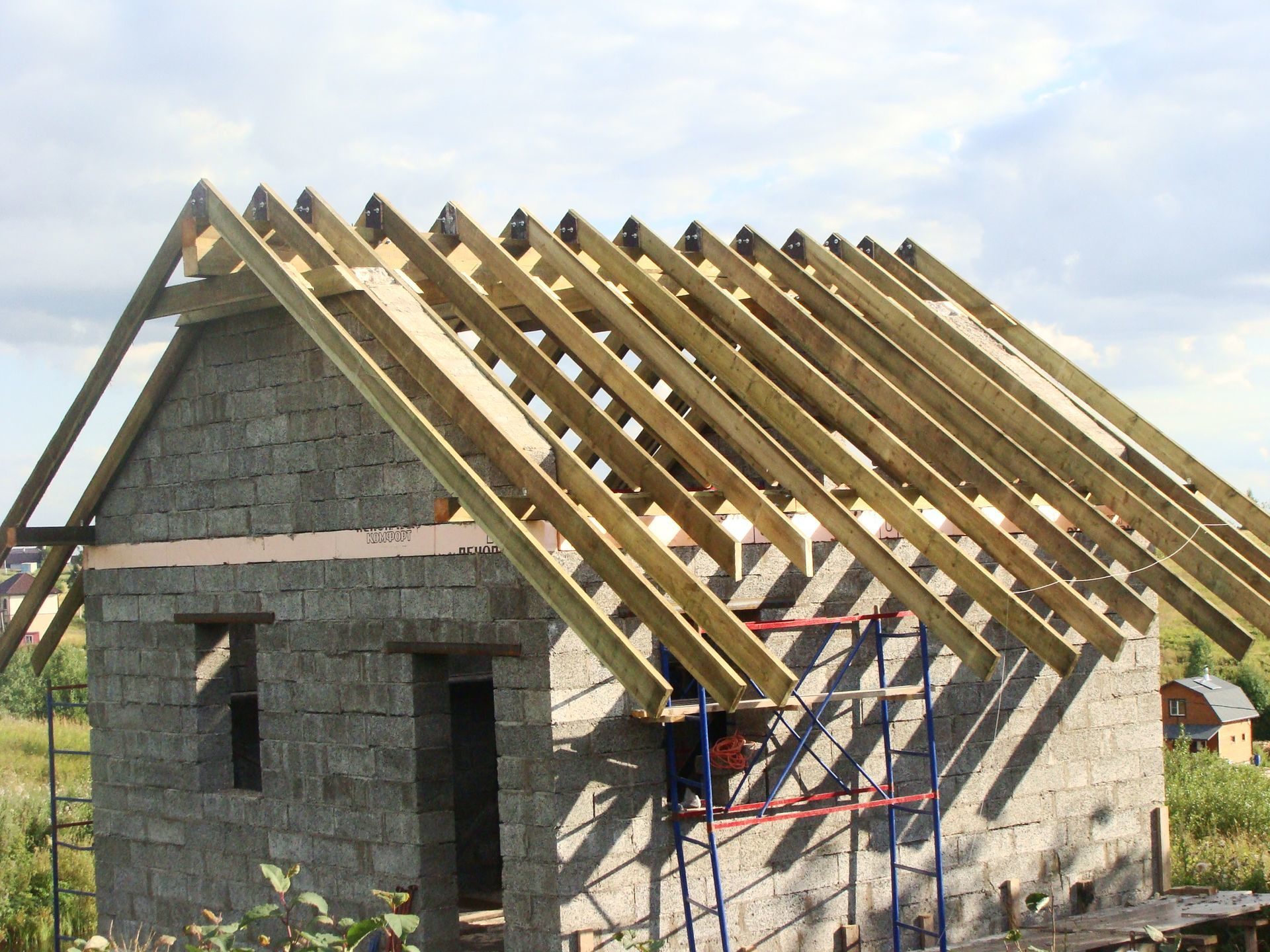

Система стропил двухскатной крыши представлена треугольниками, поставленными в ряд, которые сверху крепятся к продольному брусу. У вальмовой кровли конек раздвоенный на конце и образует с каждой стороны по два стропила диагональной формы, которые несут на себе большую часть нагрузки от кровельного пирога. Это достаточно сложная конструкция и выполнить ее самостоятельно довольно непросто.

Для двухскатной крыши первые треугольники стропил следует собирать еще на земле. Затем их поднимают наверх и временно закрепляют, используя распорки, после чего укрепляются коньковым брусом. После этого можно начинать установку остальных стропил. Все эти моменты должны отображаться на чертежах.

Необязательно крепить стропила врубкой или врезкой. Для этих целей также эффективно используются железные скобы и металлические уголки, гвозди и саморезы.

Устройство обрешетки для кровельного материала

После полного монтажа стропильной конструкции выполняется набивка контробрешетки к стропилам. Для этого используют бруски сечением 50х50 мм. Между утеплителем и гидроизоляцией должен присутствовать зазор в 50 мм. Подобный метод дает возможность крыше «дышать» и защитит ее от скапливания влаги.

Сверху контробрешетки прокладывается гидроизоляция. В том случае если чердак будет использоваться как полноценное жилое помещение, необходимо сразу же все утеплить. В пространство между стропилами укладывается минеральная вата или пенопласт. Данный слой не только утеплит комнату/помещение, но и будет повышать шумоизоляцию. Сверху ложится пароизоляционная мембрана, что даст возможность избежать образования конденсата.

Поверх гидроизоляции перпендикулярно стропилам закрепляется обрешетка. Как правило, для этого применяют доски, влагостойкую фанеру или бруски. Все будет зависеть от предусмотренного в чертеже кровельного покрытия. Если будет выполняться мягкая кровля, понадобится выполнить сплошную обрешетку.

Кровельное покрытие для крыши своими руками

Составляя чертеж будущей крыши здания, в зависимости от уклона, указывается тип кровельного покрытия. Черепица или шифер применяются при минимальном наклоне в 22о. Используя мягкую кровлю (еврорубероид, рубероид), следует учитывать количество слоев:

  • для двух – 15о;
  • для трех – 5о.

При применении профлиста уклон минимальный – 12о, металлочерепицы – не меньше 14о. Если будет монтироваться ондулин, поверхность должна составлять 6о, мягкая черепица – 11о. Мембранное покрытие может использоваться практически на любой конфигурации крыши независимо от уклона. Однако минимальный наклон должен составлять 3о-5о.

Крепление кровли осуществляется снизу-вверх с края, противоположного ветру. От выбранного материала будут зависеть крепежные элементы.

Возможно Вам будет также интерестно:

инструкция от А до Я. Самостоятельное возведение крыши частного дома Как правильно сделать крышу самому

Время чтения ≈ 10 минут

Самый распространённый вариант при строительстве частных домов, это двухскатная крыша, собранная своими руками от мауэрлата до конька. Ниже в этой статье вы найдёте чертежи и фото, а подробная пошаговая инструкция поможет вам в них разобраться. Вы также узнаете о том, какой высоты должен быть конёк и как это зависит от функционала чердачного помещения, научитесь рассчитывать толщину и шаг стропильной системы.

Классическая двускатная крыша

Какими вообще бывают крыши

Основные типы крыш частных домов

Для того чтобы ясно представить себе, что такое двускатная крыша, посмотрите какие ещё используют варианты при строительстве частных домов. И это далеко не все, но самые популярные:

  1. – самый простой вариант покрытия при строительстве в частном секторе. В основном используется для дачных домиков и подсобных помещений.
  2. Двускатная – наиболее распространённый вариант для загородных домов. Несмотря на кажущуюся простоту, такой тип очень практичен и красив в исполнении.
  3. Вальмовая – больше подходит для домов с большой площадью. Такая конструкция способна выдерживать очень сильные ветровые нагрузки, вплоть до шторма, благодаря обтекаемой форме.
  4. Полувальмовая – такой вариант делается больше для красоты, так как это прототип двускатной крыши со срезанными углами с торцов конька.
  5. Шатровая – пирамидальная форма подходит для квадратных зданий. По сути, это прототип вальмовой крыши.
  6. Сводчатая – для жилого строительства применяется редко, хотя и не является исключением.

Для прямоугольного дома с площадью от 60 до 100 м2 вариант с двумя скатами можно назвать наиболее подходящим – он прост в исполнении и недорог в осуществлении. Кроме того, там можно обустроить не только чердак, но и мансарду.

Этапы строительства двускатной крыши

Теперь давайте разберёмся, как построить двускатную систему крыши в частном доме. В этом процессе несколько этапов и каждый из них мы рассмотрим отдельно.

Расчёт стропильной системы с учётом действующих нагрузок

Вы можете не использовать формулы для расчёта, если не будете делать крыши в дальнейшем и просто скачать программу (http://srub-banya.by/programs/raschet_stropil.exe). Открыв скачанный файл, вы попадёте на страницу с меню – оно расположено в горизонтальной строке вверху.

Основные действующие нагрузки:

  1. Снеговой покров.
  2. Давление ветра.

Помимо основных нагрузок существуют ещё вторичные или «по умолчанию», это:

  1. Масса кровельного материала.
  2. Масса утеплителя (если он предусмотрен).
  3. Собственная масса стропильной системы.

Значения:

  • S – величина нагрузки в кг/м2.
  • µ — коэффициент соответствующий углу уклона ската.
  • Sg — норматив снеговой нагрузки в кг/м2.

Уклон ската выражается в градусах и обозначается символом α (альфа). Чтобы определить значение α, нужно высоту H разделить на половину пролёта L. Ниже приведена таблица с результатами определения основных наклонов.

В тех случаях, когда:

  • α≤30⁰, µ=1;
  • α≥60⁰, µ=0;
  • 30°

Распределение снеговых нагрузок по России

На карте указаны восемь снеговых районов, а величина Sg для каждого исчисляется в кПа, переведенное на кг/м2:

  • I — 0.8 кПа = 80 кг/м2;
  • II — 1.2 кПа = 120 кг/м²;
  • III — 1.8 кПа = 180 кг/м²;
  • IV — 2.4 кПа = 240 кг/м²;
  • V — 3.2 кПа = 320 кг/м²;
  • VI — 4.0 кПа = 400 кг/м²;
  • VII — 4.8 кПа = 480 кг/м²;
  • VIII — 5.6 кПа = 560 кг/м².

Для карты, приведенной выше обязательно приложение 5 СНиП 2.01.07-85 «Нагрузки и воздействия». А сейчас произведём пробный расчёт для Иваново (это IV район по карте), значение 240 кг/м².

Значит: H/L=2,5/3,5=0,714

Согласно таблице α=35⁰. Учитывая, что 30°

Ветровые нагрузки

У крутых крыш, где α > 30°, то скаты обладают большой парусностью. У пологих крыш, где α

Среднее значение ветровой нагрузки Wm на высоте Z над поверхностью грунта вычисляют по формуле Wm=Wo*K*C.

В этой формуле значение;

  • Wo – ветровое давление;
  • K – коэффициент изменения ветрового давления относительно высоты;
  • C – коэффициент аэродинамики.

Ветровые нагрузки на территории бывшего СССР

Нормативы ветрового давления по районам

Значение коэффициента

Произведём условный расчёт. Аэродинамический коэффициент C может быть от -8, когда ветер подрывает кровлю до +0,8 при большой парусности (ветер давит на скат). Учитывая условность расчета, возьмём С=0,8.

В том же Ивановском районе берём дом, где h=6м (α=35⁰). Это район II, где Wo= 30 кг/м², коэффициент меньше 10, значит, K=1,0. Следовательно: Wm=Wo*K*C=30*1*0,8=24 кг/м².

Масса кровли

Масса кровли меняется в зависимости от материала

Масса всех составляющих

Условный расчёт для того же дома по цементно-песочной черепице составит:

А вот расчёт для самого лёгкого кровельного материала, металлочерепицы:

Рассчитываем стропильную систему

В данном случае будем руководствоваться ГОСТ 24454-80 по хвойным породам.

Ширина сечения (по толщине доски), BВысота сечения (по ширине доски), H
1675100125150
1975100125150175
2275100125150175200225
2575100125150175200225250275
3275100125150175200225250275
4075100125150175200225250275
4475100125150175200225250275
5075100125150175200225250275
6075100125150175200225250275
7575100125150175200225250275
100100125150175200225250275
125125150175200225250
150150175200225250
175175200225250
200200225250
250250

Берём произвольную ширину сечения и определяем высоту:

H ≥ 8,6*Lmax*√(Qr/(B* Rизгиба)), где уклон α

H ≥ 9,5*Lmax*√(Qr/(B*Rизгиба)), где Rизгиба е уклон α > 30°.

Значения:

  • H — высота сечения, см;
  • Lmax — стропильная нога максимальной длины, м;
  • Qr — распределённая нагрузка на метр стропильной ноги, кг/мпогонный;
  • B- ширина сечения, см.

Для хвойных пиломатериалов Rизгиба:

  • I сорт – 140 кг/см²;
  • II сорт – 130 кг/см²;
  • III сорт – 85 кг/см².

Теперь проверим, уложится ли прогиб в норматив, который для всех материалов под нагрузкой не должен превышать значения L/200 (L – длина рабочего участка ноги). Показатель должен соответствовать неравенству: 3,125*Qr*(Lmax)³/(B·H³) ≤ 1.

Значение:

  • Lmax — рабочий участок ноги максимальной длинны, м;
  • B — ширина сечения см;
  • H — высота сечения, см.
  • Рассчитываем на тот же дом в Иваново с учётом условий, где:

    • уклон α=35⁰;
    • шаг стропил А=0,8 м;
    • рабочий участок ноги Lmax=2,8 м;
    • сосновый брус 1-го сорта Rизгиба=140 кг/см2;
    • цементно-песочная черепица 50 кг/м2.

    В таблице выше мы подсчитали, что с такими материалами общая нагрузка Q=303 кг/м².

    1. вычисляем нагрузку на погонный метр ноги: Qr=A*Q= 0,8*303=242 кг/мпогонный.
    2. Возьмём толщину доски 5 см и рассчитаем сечение по высоте: значит: H ≥ 9,5*Lmax* √(Qr/B*Rизг), так как уклон α>30°. H≥9,5*2,8*√(242/5*140)=15,6 см. Руководствуясь таблицей доска с ближайшим сечением будет 5×17,5 см.
    3. Проверяем соблюдение неравенства: 3,125*Qr*(Lmax)³/B*H³≤1 или 3,125*242*(2,8)³*5*(17,5)³=0,61

    В результате мы получили сечение стропил для возведения крыши 50×175 мм с шагом 80 см.

    Монтаж мауэрлата

    Мауэрлат на кирпичной стене

    Чтобы построить двухскатную крышу самостоятельно, вам никак не обойтись без мауэрлата, который является основой стропильной системы. Если речь идёт о жилом доме, то для него обычно используют брус сечением от 50×150 мм до 150×200 мм (чем толще стена, тем больше сечение бруса по ширине). Доска или брус монтируется на несущие стены и фиксируется анкерами. Если учесть, что мауэрлат будет выдерживать всю стропильную систему с сопутствующими нагрузками, то его монтаж напрямую повлияет на механическую прочность всей крыши. Ниже находится видеоролик, на котором показано, как устанавливают мауэрлат на стены блочного дома.

    Видео: Установка мауэрлата

    Сборка стропильной системы

    Стропильные ноги проще собирать на земле

    Такую конструкцию, как стропила (2 ноги плюс добавочные элементы) удобнее всего собирать на земле, как на фото вверху, а не на крыше, чтобы потом поднять блоками или просто верёвками, но это не является требованием. Выше вы могли узнать, как сделать расчёты такой системы с учётом всех нагрузок, следовательно, вы уже знаете, какое сечение досок вам понадобится, какая будет высота конька и размер шага. Вверху доски стыкуются «на ус», а коньковая балка устанавливается только после монтажа крайних стропил.

    Система без свеса, где ноги фиксируют разным крепежом

    У систем со свесом крепёж тоже разный

    Вверху вы видите две схемы, где показаны стропильные системы без свеса и со свесом, но самое главное обратить внимание на способ крепления, а точнее, на сам крепёж. Это может быть стальной уголок (желательно усиленный), коротыши, стягивающие доски, гвозди, саморезы и скобы. Это очень важный момент, так как при турбулентности крышу может подорвать, а при боковой нагрузке опрокинуть, хотя результат в обоих случаях окажется одинаково плачевным. После установки боковых стропил фиксируют коньковую балку, проверяя уровнем по вертикали каждую ногу.

    Смотрите видео, где объясняются некоторые нюансы монтажа, но не забывайте, что у каждого мастера могут быть свои методы, и если вы услышите или увидите несоответствия с вашими представлениями, то это вполне нормально.

    Видео: Монтаж стропильной системы

    Кровля

    Монтаж керамической черепицы

    Дальнейшие работы по устройству стропильной системы зависят от того, что предусмотрено в чердачном помещении и какой будет использоваться кровельный материал. Например, если вы хотите обустроить там мансарду, то вполне естественно, что без утепления и гидроизоляции вам не обойтись. Также определённую роль сыграет система отопления, вернее, наличие или отсутствие дымохода, а также вентиляции.

    В зависимости от выбора кровельного материала делается обрешётка. То есть, она может быть прерывистой, как на верхней фотографии или сплошной, если вы решили сделать кровлю из битумной черепицы. Также для крыш иногда предусматривают установку греющего кабеля от обледенения, а монтировать его можно не только снаружи, но и изнутри, укладывая под кровлю.

    Заключение

    Вы, надеюсь, поняли, как сделать двухскатную крышу своими руками – самое главное, это правильные расчёты шага, сечения стропильных ног и уклона. Если же вас интересуют отдельные моменты, такие как крепления мауэрлата, стропил или кровельные работы, то это темы для отдельных статей, с которыми вы тоже сможете ознакомиться на нашем сайте.

    Может ли обычный домашний мастер возвести крышу дома своими руками? На первый взгляд задача кажется довольно сложной, но потренировавшись на собственной даче, я понял, что все реально. Я пошагово покажу и расскажу вам, как сделать крышу своими руками, из каких узлов она состоит и какими вообще бывают крыши в частных домах.

    Коротко о видах крыш и общей терминологии

    Перед тем как делать крышу, нужно разобраться, какие существуют конструкции и как называются их основные элементы. Иначе вы ничего не поймете в специальной литературе, плюс вам трудно будет разговаривать с продавцами в магазине или на рынке.

    На какой конструкции лучше остановиться

    Виды крышКраткое описание
    Односкатная .

    Самый простой, доступный и экономный в плане материалов вариант.

    Проблема в том, что для средних и больших домов он не подходит. Чаще всего односкатную крышу монтируют на гаражах, сараях и прочих хозяйственных постройках.

    Двускатная или щипцовая.

    Традиционная и довольно удобная конструкция, которая подходит для любого дома с прямоугольной или квадратной «коробкой».

    Сейчас более половины хозяев частных домов и дач выбирают именно двускатную крышу.

    Шатровая .

    Шатровая крыша выглядит как четырехгранная пирамида, состоящая из равнобедренных треугольников с общей вершиной.

    Сейчас встречается редко, основная причина кроется в сложности балочно-затяжной системы, на которой эта конструкция базируется.

    Четырехскатная или вальмовая.

    Эта конструкция также базируется на балочно-затяжной системе, но встречается чаще, чем шатровая. Любителям за эти виды крыш браться не стоит.

    Полувальмовая .

    В классическом варианте полувальмовая крыша сейчас уже не используется.

    Конструкцию собирают по стропильной двускатной схеме с использованием затяжек и загнутых вверх «кобылок».

    Многоскатная .

    Из всех существующих многоскатная крыша считается одной из самых сложных конструкций.

    Ее устанавливают только на зданиях с «оригинальной» планировкой или домах с несколькими пристройками.

    С такими крышами могут работать только высококлассные профессионалы.

    Мансардная .

    Этот вид крыши по популярности лишь немного уступает двускатной конструкции. Людей привлекает жилое чердачное помещение.

    Своими руками мансардную крышу возвести можно, но нужен определенный опыт, поэтому лучше начать с двускатной крыши.

    Проанализировав популярные виды конструкций, я понял, что для любителя оптимальным выходом будет монтаж двухскатной крыши.

    Общая терминология


    1. Ребра — все наружные углы и изгибы, кроме верхней кромки, именуют ребрами;
    2. Вальва — лицевая плоскость в многоскатной крыше;
    3. Ендова — внутренний угол между смежными плоскостями на крышах с несколькими скатами;
    4. Конек — верхняя кромка крыши, на которой сходятся скаты. На шатровой и односкатной конструкции конька нет;
    5. Слуховое окно — небольшая треугольная или сферическая врезка в скат крыши с оконной рамой внутри. Монтируется больше для украшения, функциональной нагрузки на слуховом окне мало. Любителям с такими конструкциями лучше не связываться;
    6. Карнизный свес — это срез нижней части кровли, точнее все, что находится за пределами стены. Именно к краю карнизного крепятся дождевые водоотливы;
    7. Фронтон — вертикальный сектор на фасаде здания расположенный между скатами крыши;
    8. Фронтонный свес — боковой наклонный срез плоскости кровли.

    Теперь разберемся, как называются внутренние конструкции крыши.


    • Мауэрлат — опорная балка, которая монтируется на стены по периметру коробки дома, его еще можно назвать фундаментом крыши. Сечение зависит от веса крыши и габаритов дома, чаще всего оно колеблется в пределах от 100х100 мм до 200х200 мм;
    • Стропильные ноги — едва ли не главный элемент конструкции, на них и держится вся кровля. В двускатной крыше они стыкуются под углом и образуют устойчивый равнобедренный треугольник. Для средних домов берутся балки 50х150 мм, а в больших домах 100х150 мм или 100х200 мм;
    • Стойка — вертикальный брус, поддерживающий стропильные ноги. Может базироваться на потолочных балках или лежнях;
    • Лежни — это подобие мауэрлата, только устанавливаются лежни не по периметру коробки, а на простенках большого дома. Эти элементы используются только в «наслонной» системе, о которой я упомяну позже;
    • Затяжка или ригель — горизонтальная балка, которая соединяет две смежных стропильных ноги двухскатной крыши и образует с ними равнобедренный треугольник, тем самым увеличивая прочность всей конструкции;
    • Прогон — монтируется в случае, когда затяжки устанавливаются не на всех стропильных парах. Прогоны нужны для дополнительной поддержки стропильных ног и экономии леса;
    • Коньковый брус — (на данной схеме он не указан) монтируется горизонтально и устанавливается в верхней точке двускатной крыши непосредственно под соединением стропильных ног или между стропильными ногами.

    Подготовка и монтаж двускатной конструкции

    На этапе подготовки вы делаете расчет стропильной системы, рисуете эскиз или чертеж, после чего закупаете материал и готовите инструмент.

    Расчет крыши

    Первое, что вам нужно узнать, — это угол наклона плоскости кровли. Все скатные системы делятся на 3 вида:

    1. Плоские крыши — в них угол наклона не превышает 5º. В жилых домах практически не встречаются;
    2. Крыши со средним уклоном — здесь уклон должен составлять от 5º до 30º. Хорошо подходят для степных районов, где сильные ветра и мало снега;
    3. Крыши с крутым уклоном — к ним относятся все скаты с наклоном более 30º. Эти кровли ставят в районах со снежными зимами, ведь чем круче скат, тем быстрее с него сойдет снег.

    Что касается самих расчетов, то здесь нужно разделить высоту кровли от чердачного перекрытия до конька, на половину длинны пролета по горизонту. Если хотите получить значение в процентах, то умножьте полученный результат на 100%.


    ИллюстрацияОтличие наслонной системы от подвесной

    Подвесная система .

    Стропила в этой системе устанавливаются только на мауэрлат между несущими стенами. Если стропила подпираются стойками, то стойки крепятся к потолочным балкам.


    Наслонная система .

    Эта система отличается от подвесной тем, что стойки поддерживающие стропила базируются как на несущих стенах, так и на простенках внутри дома.

    Инструменты и материалы

    Из инструмента вам понадобится:

    • Топор ;
    • Ручная ножовка по дереву и по металлу;
    • Бензопила или электрическая пила;
    • Молоток ;
    • Рубанок ;
    • Дрель ;
    • Шуруповерт ;
    • Набор рожковых ключей .
    • Рулетка, уровень, отвес .

    Желательно сбить из досок хотя бы 1 подставку для работы на высоте, в народе именуемую «козлом».

    Материалы:

    • Брус под стропильные ноги — самое распространенное сечение 50х150 мм;
    • Брус под мауэрлат — можно взять цельный брус или собрать его из материала под стропильные ноги. В обоих случаях цена примерно одинаковая;
    • Брус под затяжки, прогоны и стойки – я брал брусок 50х50 мм, но можно использовать стропильный брус 50х150 мм;
    • Бруски для контр обрешетки — стандартное сечение 30х40 мм;
    • Доска для кровельной обрешетки — подбирается под кровельный материал, самый распространенный вариант — это необрезная доска;
    • Металлические шпильки с резьбой и гайки к ним — сечение 12–14 мм;
    • Крепежные уголки и пластины — продаются готовые с отверстиями под саморезы;
    • Саморезы
    • Гвозди — в ассортименте начиная от длины 50 мм и больше;
    • Скобы металлические — делаются из арматуры или проката толщиной от 10 мм.

    Монтаж мауэрлата

    ИллюстрацииПорядок работы

    Обустройство блочной основы .

    Если дом блочный (кирпич, шлакоблок) то под мауэрлат нужно поверх стены залить бетонный армированный пояс.

    Высота пояса 250–300 мм, ширина пояса равна толщине стены.

    Делаете деревянную опалубку, закладываете внутрь арматурную клетку и заливаете все бетоном.


    Закладка шпилек.

    Еще до заливки бетона нужно по центру будущей обвязки с шагом 0,6–1 м вертикально установить ряд шпилек с резьбой или просто куски арматуры. На них потом будет крепиться мауэрлат.

    В домах из газобетона бетонный армированный пояс заливается прямо вовнутрь П-образных фасонных газоблоков.


    Мауэрлат в деревянном доме .

    В деревянных домах мауэрлата как такового нет, его функцию выполняет брус или бревно верхней обвязки.


    Выравниваем основу .

    Под мауэрлат основание должно быть идеально ровным, если вначале вы этот момент пропустили, то перед укладкой нужно будет выровнять.

    Основу можно выравнивать цементно-песчаным раствором или клеем для газоблоков (клей используется в домах из газобетона).

    Обустраиваем гидроизоляцию .

    Брус не должен напрямую контактировать с бетоном, поэтому перед укладкой мауэрлата застилаем сверху рубероид, желательно в 2 слоя.

    Установка бруса .

    Просверливаем в мауэрлате отверстия под вмурованные в стену шпильки, надеваем брус на шпильки и притягиваем его к стене.

    Сверху обязательно подложите широкую шайбу и законтрогайте крепление.

    Цельный брус стыкуется в полдерева, то есть, делаете вырез как на фото, стыкуете два сектора и загоняете сверху 5–7 длинных саморезов или гвоздей.

    Если мауэрлат набирается из стропильных брусков, то они просто укладываются вразбежку и скрепляются саморезами.


    Мауэрлат.

    Бывают случаи когда мауэрлат набирается из кусочков уложенных между балками перекрытия, но прочность такой конструкции намного ниже, плюс анкеров на крепления у вас уйдет в 2 раза больше.


    Обработка древесины .

    Абсолютно всю древесину, которая идет на сооружение крыши нужно минимум 2 раза обработать антисептиками и антипиренами, иначе крыша простоит не более 10–15 лет, потом ее съедят жучки.


    Влажность древа .

    Из свежеспиленного леса крышу делать нельзя, в процессе сушки под нагрузкой балки и доски может повести или они начнут трескаться.

    Чтобы сократить расходы можно заранее взять свежеспиленный лес и сложить его в штабеля под навес, за сезон древесина высохнет, порядок укладки показан на схеме слева.

    Монтаж стропильной конструкции

    ИллюстрацииПорядок работы

    Устанавливаем крайние стропила .

    Первыми выставляются 2 треугольника по краям. Чтобы они не шатались, я укрепил оба треугольника временной стойкой и диагональной подпоркой.

    Кроме того временную вертикальную стойку я также закрепил двумя досками по диагонали.


    Стартовые крепления под стропила .

    На мауэрлат я установил и закрепил металлическими уголками бруски 50х150 мм. Бруски срезаются под углом наклона крыши.

    Обратите внимание: уголки крепятся на 8 саморезов (4х4) и устанавливаются только с одной, внешней стороны.


    Фиксация стропил снизу .

    По мере установки стропильных ног, основание бруса зажимается таким же упором и скрепляется саморезами.

    Позже я планирую в дополнение к саморезам стянуть всю эту конструкцию еще сквозной шпилькой на 12 мм.

    Дополнительная фиксация.

    В принципе такого крепежа достаточно, но я для уверенности решил снизу еще подпереть стропильную ногу треугольниками.


    На крайних стропильных треугольниках я изнутри поставил по 2 металлических уголка.

    С наружной стороны прикручена металлическая накладка, а потом фронтон будет сверху обшиваться доской 25 мм и сайдингом.


    Усиление. Кроме того, в 1 м от мауэрлата на крайние стропила я закрепил дополнительные подпирающие стойки.
    Коньковый брус .

    Сверху я пустил коньковый брус, для этого я закрепил на стропилах 2 затяжки (ригели) с зазором 150 мм, между ними вставил брус и зафиксировал его металлическими уголками на саморезах.


    Наращивание. Коньковый брус по длине вышел больше стропильной ноги, поэтому его пришлось наращивать.

    Я по бокам приложил 2 накладки из такого же бруса и стянул все это с обеих сторон шпильками 12 мм.


    Фиксация стропил сверху .

    Стропила у меня получились по 6 м, а весь пролет шириной 7 м. В верхней точке нагрузка солидная, особенно в крайних треугольниках, поэтому я вырезал из стального листа толщиной 5 мм накладки, просверлил их и стянул пятью шпильками.


    Крепление затяжек (ригелей).

    Промежуточные ригели на крайних стропильных треугольниках вставляются вовнутрь и фиксируются металлическими пластинами с обеих сторон.

    Шпильки. Все остальные стропильные треугольники скрепляются двумя затяжками (по затяжке с каждой стороны).

    На стропилах затяжки фиксируются двумя шпильками и четырьмя саморезами.


    Натягиваем шнур .

    После окончательной установки крайних стропильных треугольников, между ними натягивается шнур.

    Этот ориентир поможет нам выставить все остальные стропила в одной плоскости.


    Посадка стропил .

    В моем случае, каждое стропило в точке соединения с мауэрлатом подрезалось, как показано на фото.

    Но это не единственный вариант соединения стропильной ноги с мауэрлатом.


    Варианты посадки стропил .
    • Вариант А — стропильная нога как бы обхватываем мауэрлат;
    • Вариант Б — подрезается не только стропильная нога, но и сам мауэрлат;
    • Вариант В — стропильная нога подрезается под углом, но чтобы вырез не соскользнул, к брусу еще крепятся упоры с обеих сторон;
    • Вариант Г — такой же как вариант В, только в нем стропильная нога не обрезается возле мауэрлата, а продолжается еще минимум на полметра и вы получаете готовый карнизный свес.

    Есть еще запилы с «зубом», но там нужен опыт и специнструмент.


    Стыковка в деревянном доме .

    В деревянном доме стропила жестко крепить к мауэрлату нельзя, при усадке их перекосит.

    Для фиксации здесь используется плавающее крепление, на фото слева видно как оно устроено.


    Кобылки .

    У меня карнизный свес получился продолжением стропил. Если же длины стропил не хватает, то их упирают в мауэрлат или выдвинутые балки перекрытия, а карнизный свес наращивают за счет так называемых «кобылок».

    Обычно это бруски сечением 50х100 мм, которые крепятся к стропилу саморезами.

    Каждый такой брусок должен накладываться на стропила минимум на полметра и на такое же расстояние нависать над стеной.


    Стропильная система .

    Сборка стропильной системы окончена, теперь я покажу, как правильно смонтировать подкровельную обрешетку.

    Правила монтажа кровли

    ИллюстрацииПорядок работы

    Монтируем капельник .

    Первым на край фронтонного свеса монтируется «капельник» — уголок из тонкого металлического листа, который нужен для герметизации среза.

    Для этого я вырезаю в стропилах ниши и набиваю в них с двух сторон доску 25х150 мм, так чтобы получился угол.

    На этот наружный угол саморезами крепится капельник.


    Барьер для теплоизоляции .

    Между стропилами параллельно стене вставляется и фиксируется барьер, он не даст внутренней подкровельной теплоизоляции сползти вниз.

    Барьер я делал из доски 25х150 мм. Доска крепится в 3 точках на саморезы, по краям к стропилам и внизу к мауэрлату. Саморезы загоняются под углом.

    Клеим ленту .

    Для того чтобы гидроизоляционная мембрана плотно прилегала к капельнику, на край я вначале клею бутил-каучуковую ленту «К2», а на нее приклеиваю двусторонний скотч.

    Укладка мембраны .
    • По бокам мембрана должна выходить за пределы стены на 15 см;
    • Мембрана раскатывается горизонтально;
    • Нижняя кромка мембраны приклеивается к двустороннему скотчу;
    • Само полотно крепится к стропилам степлером.

    Контробрешетка .

    Как только одна полоса мембраны закреплена, начинаем крепить контробрешетку.

    Я использовал брусок 30х40 мм и прикручивал его к стропилам саморезами 80х5 мм.

    Желательно чтобы все саморезы были с нержавеющим покрытием.

    Уплотнение .

    Снизу брусков контробрешетки я клеил полоски сшитого полиэтилена толщиной 3 мм, с одной стороны у этой ленты есть клеящий слой.

    С таким уплотнением планка удерживает мембрану по всей линии соприкосновения, влага не сможет проникнуть под планку, плюс закрываются скобы от степлера.

    Крепление обрешетки .

    Шаг наружной обрешетки зависит от того какой у вас вид кровли, в моем случае будет монтироваться металлочерепица, поэтому доску я набиваю с шагом 300 мм.

    Толщина доски 20–25 мм.

    Следующая полоса мембраны раскатывается и крепится с заходом на предыдущую. На фото видны метки, по этим меткам будет проходить кромка следующей ленты. Плюс стык проклеивается двусторонним скотчем.

    Наружную обрешетку я крепил саморезами 100х5 мм и дополнительно прибивал гвоздями 120 мм.


    Гидроизоляция конька .

    При гидроизоляции конька мембрану нужно заводить единым полотном под контробрешетку. Я с каждой стороны делал нахлест 350 мм, по правилам достаточно 200 мм.

    Печная труба .

    Печную трубу желательно вывести еще до того, как вы начнете монтировать гидроизоляцию, так вам будет удобно ее обходить.


    Готовая кровля .

    Я решил сделать крышу дома из металлочерепицы. Один из стандартных размеров листа металлочерепицы 6 м, как раз под этот размер у меня и были сделаны стропила.

    Вы же можете выбрать любой другой вид кровли, кстати, самый доступный вариант это шифер, но его лет через 10–15 придется менять.


    Утепление .

    Утеплять кровлю можно по-разному, я заложил между балками плотные плиты минеральной ваты, а сверху все зашил слоем пароизоляции и набил вагонку.

    Вместо ваты можно использовать плиты пенопласта, но этот утеплитель не пропускает воздух.

    Но имейте в виду, нужно брать именно плиты минеральной ваты. Мягкие маты «сядут» и за 5–7 лет станут похожи на тоненькое одеяло.

    Вывод

    Возможно, та подробная инструкция, которую я расписал выше, и не идеальна, но у меня все получилось, а значит и у вас тоже все получится. Видео в этой статье поможет вам разобраться в данной теме более подробно. Если у вас остались вопросы, пишите в комментарии, такое обсуждение пойдет на пользу всем.


    При постройке загородного дома самостоятельно экономится немало средств на найме работников. При наличии навыков и инструмента большую часть работ можно проделать самостоятельно. Однако при возведении крыши своими руками одному справиться не получится. Для кровельных работ необходимо три-четыре человека.

    Терминология

    Прежде чем говорить о монтаже крыши, стоит запомнить несколько названий элементов конструкции и уяснить, что они означают:

    • Крыша – конструкция на верхнем этаже дома, защищающая здание от температурного и атмосферного воздействия окружающей среды.
    • Кровлей называют верхнее покрытие крыши, непосредственно защищающее ее от дождя, снега и града.
    • Мауэрлат – брус либо бревно (в случае деревянной конструкции), швеллер, балка, укладываемые по наружному периметру здания, передающие механическую нагрузку непосредственно на несущие стены.
    • Стропилами называются наклонные несущие части, как правило, представляют собой деревянный брус. Назначение стропил – перераспределение нагрузки на несущие стены, а также поддержка кровли.


    Типы крыш

    Сегодня существует множество типов устройства крыш – основными являются одно-, двух-, четырехскатные (вальмовые), многоскатные, мансардные и полувальмовые. Различные типы применяются в зависимости от назначения помещений, а также от финансовых возможностей и вкусовых предпочтений.

    Односкатная крыша – наиболее бюджетный вариант, не требующий больших затрат материалов. Как правило, применяется для гаражей и хозпостроек. Однако, в целях экономии средств, вполне можно перекрыть ей и небольшой жилой дом.

    Наиболее распространена в индивидуальном строительстве двускатная крыша. Это связано с простотой ее обустройства и ее универсальностью. Уклон двускатной крыши обусловлен расстоянием между несущими стенами дома.

    Шатровая крыша с геометрической точки зрения представляет собой четыре сходящихся на ее верхушке равнобедренных треугольника, и формой действительно напоминает шатер. Является конструкцией, не получившей ввиду дороговизны и сложности изготовления широкого распространения.

    Четырехскатная крыша отличается от шатровой наличием конька на ее верхушке. Также сложна и дорога в изготовлении, как и шатровая, но надо отдать должное их внешнему виду – смотрятся они шикарно, и на фото дорогих загородных домов фигурирует чаще всего именно такой вид крыши.

    Многоскатные крыши применяются очень редко, и, как правило, в связи со сложной планировкой дома, либо при наличии в доме пристроек.

    Мансардные крыши объединяют в себе функцию и крыши, и стен комнаты. Они значительно сложнее в изготовлении, чем обычные двускатные, но пользуются популярностью ввиду своей практичности. А при творческом подходе, грамотно просчитав чертеж, мансарду можно организовать и под двускатной крышей.

    Расчет уклона крыши

    В областях с холодными зимами и большим количеством снега, в случае неправильного расчета уклона, на кровле будут образовываться целые сугробы снега. В конечном итоге это может кончиться плачевно – снег может продавить кровлю.

    При использовании шифера либо черепицы, следует помнить про стыки между листами и плитками. Если угол будет маленький, то крыша может начать протекать.

    Ориентировочный расчет уклона крыши таков – для снежных районов не менее 40 градусов. На чертежах приводят такие данные – двускатные крыши располагают под уклоном 30-45 градусов, односкатные – 25-30.

    Монтаж крыши

    Строительство и монтаж двускатной крыши происходит поэтапно в несколько шагов. Первым из них является монтаж мауэрлата. Крепят мауэрлат посредством шпилек либо анкеров к верхней части несущей стены.

    Важно располагать брусы мауэрлата в одной плоскости, желательно в одном горизонтальном уровне. Располагают их, в идеале, чтобы мауэрлат составлял правильный прямоугольник.

    Второй этап – собирают стропильные фермы, после чего стропила устанавливаются на перекрытия. Прежде всего, составляется чертеж каркаса, высчитывается длина ног стропил, а также угол соединения.

    Сборка ферм происходит на земле. В первую очередь крепят фермы, находящиеся с краев. После их монтажа крепят остальные на равном расстоянии. Смонтировав фермы, с обеих сторон крыши по верхнему краю ската прибивают доску 150X50 мм, длиной на 30 см больше длины карниза.

    Все деревянные элементы в обязательном порядке обрабатывают огнебиозащитой.

    Третий этап – монтаж обрешетки и гидроизоляции. Гидроизоляция защищает стропила от намокания и сырости и располагается под обрешеткой от карниза до конька.

    Обрешетка делается из бруса 50X50 мм, и доски 30-40 мм толщины шириной 120-150 мм. Между обрешеткой и гидроизоляцией должна быть воздушная прослойка.

    Заключительный этап – на обрешетку нашивается кровля (ондулин, шифер, кладется черепица и т.д.). Фронтоны закрываются профнастилом, доской, вагонкой либо фанерой – в зависимости от художественных предпочтений и финансов. Крепят такую обшивку к боковой части стропил при помощи саморезов по дереву либо гвоздей.

    Фото крыши своими руками

    1.
    2.
    3.
    4.
    5.

    Помощь в подготовке этого материала нам оказал технический специалист Филиппов Андрей компании «Спец.Кровля», которая профессионально занимается монтажом кровли частных домов с 2009 года. Ребята развёрнуто ответили на все наши вопросы, за что выражаем им благодарность!

    После того, как фундамент и стены готовы, можно приступать к последнему этапу возведения дома — установке крыши. Информация данной статьи поможет вам разобраться с основными аспектами этого процесса. Монтаж крыши своими руками необходимо начинать с ознакомления с основными типами кровель, которые распространены в частном строительстве.

    Виды крыш

    Можно выделить несколько основных типов конструкций, которые отличаются друг от друга сложностью работ:

    Перед тем, как начать монтаж кровли своими руками, понаблюдайте за типами кровли домов в округе. Это поможет вам определиться с желаемой формой и типом конструкции. Зачастую на домах средней величины встречаются ломанные мансардные крыши. Такая ситуация объясняется тем, что подобные кровли позволяют обустроить чердак под жилое помещение. Кроме того крыша такого типа не отличается сложностью монтажа.

    Следует также помнить, что чем больше площадь дома, тем большее количество дополнительных элементов и аксессуаров может быть на поверхности кровли. Но если вы не имеете достаточных знаний по созданию сложных крыш, то лучше обратиться к специалистам. Чем сложнее кровля, тем более сложная система стропил.

    Материалы, которые вам понадобятся

    После того, как вы определились с выбором типа кровли, можно переходить к выбору самого покрытия. От него зависит количество и сечение стропил, а также технические характеристики всей крыши. Ведь кровля своими руками должна быть выполнена грамотно. Наиболее прочной стропильная система должна быть под черепицу. Керамическая черепица обладает гораздо большим весом чем шифер и металл, поэтому под такое покрытие очень важно рассчитать характеристики стропил (подробнее: » «). Для их монтажа необходимо закупить брус, доски, рейки и гвозди. Также для организации кровельного пирога понадобятся утеплитель, пленки гидро- и пароизоляции, шурупы и гвозди. Расход всех материалов напрямую зависит от сложности крыши, ее площади и самого кровельного материала. Расчеты материалов следует провести заранее, при этом рекомендуем вам привлечь для этих целей специалистов.

    Последовательность работ

    Технология монтажа крыши подразумевает укладку по периметру стены мауэрлата. Это толстый брус, который является опорой и фундаментом для стропильной системы. Прочность этого элемента напрямую влияет на прочность всей остальной конструкции. Поэтому подходить к выбору древесины и крепежных элементов следует с особой тщательностью.


    Укладку мауэрлата проверяют уровнем. Нельзя допустить перекосов в ту или другую сторону. Для креплений лучше всего использовать анкерные болты. Их устанавливают еще при заливке армирующего пояса, при этом концы оставляют выступившими (подробнее: » «). На болты позже будет насаживаться мауэрлат. Для этого в нем проделывают отверстия, строго по шагу между болтами. Усаживают брус кувалдой, при этом следят за тем, чтобы он лег ровно и плотно.

    После укладки мауэрлата переходят к монтажу стропильной фермы. Стропила собираются из толстых досок или бруса. Именно на них придется вся основная нагрузка, поэтому экономить на материалах не стоит. Затем стропила скрепляются стяжками, перемычками, распорками и ригелями. Если вы уже знаете как делать монтаж крыши своими руками, то все задачи заметно упрощаются. Если же это первый опыт подобных работ, то лучше заручиться помощью кого-то, кто уже занимался монтажом крыши.

    Помните, что каждая стропильная нога обязательно упирается в мауэрлат, на другом же конце она стыкуется с противоположным стропилом. Ширина шага зависит от размеров крыши и веса кровельного пирога. Чем больше предположительная нагрузка, тем уже должен быть шаг стропил.

    Та часть, где стыкуются брусья, называется коньком. Ригели — это укрепляющие перемычки между брусьями. Если вы осуществляете монтаж кровли своими руками, тип которой — двухскатный, то в итоге должна получиться конструкция в виде двух треугольников, скрепленных между собой. Их удобнее собирать на земле. Монтаж же проводится непосредственно наверху. Сборка конструкции на крыше осуществляется только после того, как будут установлены потолочные балки. Стропила устанавливают следующим образом — сперва закрепляют крайние балки, которые фиксируются коньковой балкой, затем переходят к монтажу всех остальных. После этого брусья окончательно фиксируют гвоздями и шурупами. В нужные места устанавливаются дополнительные стяжки и перемычки.


    Вдоль каждой стропильной ноги необходимо набить рейки контробрешетки. Она нужна для организации зазора между стропилами и обрешеткой. Таким образом, организовывается достаточное пространство для вентиляции. На контробрешетку набивают рейки обрешетки. Их закрепляют с определенным шагом поперек стропил. Если вся эта технология кажется вам излишне сложной для понимания, советуем обратиться к более опытному строителю, а также посмотреть фото и видеоматериалы того, как собрать стропильную систему и т. д. На самом то деле все работы не столь сложны, просто важно понять их принцип.

    После того, как стропильная система и обрешетка готовы, можно переходить к следующему этапу монтажа крыши.

    Защита и утепление

    Перед тем как укладывать кровельный материал, необходимо обустроить защиту крыши. Этот пункт является обязательным, так как в противном случае в дом будет попадать холод и влага.

    Защитные слои крыши располагаются обычно в таком порядке:

    • пароизоляция, которая защищает утеплитель от влаги;
    • утеплитель — сохраняет тепло в доме;
    • гидроизоляция, не пропускает влагу на теплоизоляцию;
    • финишное покрытие кровельным материалом.


    Эти четыре слоя обычно называют кровельным пирогом. Работы по обустройству защиты начинают с укладки между стропилами теплоизолятора. В качестве подобного материала все чаще используется минеральная вата. Она стойка к износу, имеет длительный срок службы и малый вес. Для удешевления строительства можно использовать пенопласт, но он отличается высокой токсичностью и огнеопасностью. Поэтому делать утепление таким образом не рекомендуется. Для надежной защиты крыши, утеплитель укладывают в два слоя. Таким образом, получится прокладка толщиной примерно в 10 см. Для регионов с относительно теплым климатом и не суровыми зимами вполне достаточно и 5 см.

    Кроме защиты дома от холода, теплоизоляция выполняет роль звукопоглощающего материала. Эта особенность утеплителя становится особенно актуальной для домов в шумных местах и в случае использования в качестве кровельного материала металлических покрытий.

    После укладки утеплителя, приступают к монтажу пленки пароизоляции. Ее натягивают изнутри, со стороны чердака. К стропильной системе пленку крепят степлером. Таким образом, она закроет изнутри теплоизоляцию. Это позволяет защитить минеральную вату от пара, который поднимается с жилых помещений.


    Следующие этапы кровельных работ производятся уже с наружной стороны. Поверх теплоизоляции укладывается диффузионная гидроизоляционная мембрана. Она не пропускает внутрь влагу, которая образуется на внутренней поверхности кровельного материала или проникает сквозь мелкие щели. В то же время, пар, который образуется в теплоизоляторе, свободно поднимается вверх и проходит сквозь пленку. То есть, даже если теплоизоляция хоть немного пропитается влагой, то она в скором времени легко выведется из этого слоя «пирога». Закрепляется пленка по обрешетке степлером.

    На этом кровельный пирог почти готов и остается только провести укладку финального слоя. Таким образом, вы почти знаете все необходимое для того, чтобы полностью провести монтаж крыши своими руками.

    Стропильная система крыши, детальная видео инструкция:

    Финишное покрытие

    Если вы внимательно читали предыдущие разделы статьи, то наверняка уже выбрали кровельный материал. Но, пройдемся еще раз по некоторым из них.

    Так, например, самой низкой стоимостью отличается шифер. Он позволяет достаточно легко провести монтаж кровли и при этом получить надежную защиту дома. Но внешний вид такой крыши, мягко говоря, не слишком привлекательный. Так как шифер не отличается изящностью, то его зачастую используют для монтажа кровли на пристройках, банях и гаражах. Впрочем, шифер будет хорошим решением для маленького дачного домика.


    Натуральная черепица имеет гораздо лучший внешний вид. Дом с таким покрытием хорошо выделяется наряду с другими. Черепица имеет массу достоинств, но следует помнить, что она очень тяжелая. А поэтому система стропил должна быть достаточно прочной и качественной. Срок службы такой кровли очень высок, ее укладка относительно легка и быстра. Но для работ придется привлекать специалистов, так как огромную роль играет правильная организация системы обрешетки.

    Большой популярностью пользуется металлочерепица. Она имитирует внешний вид предыдущего покрытия. К тому же технические характеристики находятся на высоком уровне — долговечность, красота, легковесность и дешевизна. Монтаж такой кровли не займет много времени. К тому же, благодаря покрытию защитным полимером, металлочерепица прослужит долгие годы, не требуя ремонта. С определенного расстояния кажется, что крыша покрыта отдельными элементами черепицы, но на самом деле она состоит из листов, которые необходимо уложить в определенной последовательности.


    Независимо от выбранного материала, всегда следует подкладывать нижний элемент под верхний. Каждый тип кровельного покрытия имеет свои особенности укладки, а поэтому необходимо строго придерживаться инструкции работ или же обратиться за помощью к профессиональным кровельщикам.

    Очень часто монтаж крыши своими руками в конечном итоге позволяет получить покрытие, которое ничем не отличается от работы профессионалов. Недостаток знаний и опыта компенсируется ответственностью и желанием сделать для себя лучше, надежнее, красивее.

    Мы не рекомендуем строителям аматорам экономить на материалах, но если у вас действительно «золотые руки», то вполне возможно сэкономить на некоторых аксессуарах. К таким элементам крыши можно отнести водосток. Он необходим для того, чтобы вода, которая стекает по плоскости крыши, надежно удалялась, а не попадала на стены и фундамент. Для этих целей прекрасно подойдут обычные пластиковые трубы распиленные пополам, из которых можно сделать . Это прекрасная альтернатива готовым водосточным желобам. При этом правильно подобранный диаметр трубы позволяет создать качественную систему отвода осадков.

    В итоге, возведенная крыша, независимо от выбранного материала должна отвечать требованиям прочности и надежности. Если вам удалось создать такое покрытие, которое хорошо защищает от дождя и снега, поглощает шум и холод, то тогда вы выполнили все работы правильно и качество проживания в доме будет очень высоким.

    Можно ли обустроить деревянную крышу своими руками? Как ее строить, и как долго она будет эксплуатироваться – расскажем вам дальше в статье.

    Строительство деревянной крыши

    Когда и стенки, и кровля строения изготовлены из одинакового материала, вид у такого здания получается неповторимый.

    Дерево — один из древнейших стройматериалов, который начало использовать человечество, недаром одно из самых первых кровельных покрытий было деревянным. С тех пор прошли тысячи лет, а люди не только не прекратили использовать активно дерево для обустройства кровли, напротив, в последнее время, стали применять его все чаще. За это время, правда, деревянные крыши своими руками из самых простых и недорогих превратились в довольно затратные и сложные в исполнении типы кровли. Не изменилось лишь утверждение, что кровельный настил, возведенный в соответствии с современными требованиями к кровле и с использованием современных материалов, будет служить десятки (а иногда и сотни) лет, и позволит выделить дом оригинальным внешним видом.

    Для обустройства деревянной кровли применяют:

    1. Дранку – тонкую не откалиброванную доску, откалываемую от целого ствола дерева — ольхи, ели или осины.
    2. Тес – хвойные обрезные доски, на кромках которой иногда делают выборку.
    3. Гонт – пиленые небольшие доски, с боковыми соединениями (типа «паз-шип»).
    4. Шиндель – доску неправильной формы, небольшую, колотую, иногда ее называют «деревянной черепицей».
    5. Щепа – такие же дощечки, как у дранки, но более короткие.
    6. Лемех – напоминают шиндель, но с более выгнутыми дощечками (пирамидальными или в виде лопатки), нижний срез иногда фигурный.

    Важно учесть, что деревянные кровли бывают только со скатами с уклоном в диапазоне от 18 до 90%. И чем наклон больше – тем продолжительнее срок службы кровли, но и больший расход древесины.

    Как сделать деревянную крышу своими руками

    Деревянная крыша своими руками может быть возведена из разных типов деревянных материалов. При этом все эти материалы существенно отличаются, и их большая часть допускает возможность использования нескольких вариантов стропильной конструкции кровли.


    Имеются следующие типы деревянных кровель: 3 варианта кровли с тесовым покрытием – внахлестку, вразбежку, внахлестку в 2 слоя, кровли из дранки и щепы.

    Гонтовая — одна из самых сложных для возведения деревянная крыша своими руками — ее без достаточной опытности в строительстве таких кровель не стоит и пытаться смонтировать.

    Это покрытие являет собою доски 40-70х10-15 см, которые чаще всего колют вручную, а реже — пилят.

    У последнего вида гонта шероховатая поверхность, впитывающая хорошо влагу (интенсивнее колотого). У колотого гонта хорошо сохраняется вся структура древесных волокон.

    У дощечки гонта одна из продольных, более длинных сторон, стесывается под клин с толщиной 0,3-0,5 см, а на другой стороне, толщина которой – 1,0-1,2 см, делают паз клином глубиной 1,0-1,2 см. В начале клина ширина дощечки составляет 0,5 см, и сужается ближе к концу до 0,3 мм.

    Гонт производят из древесины разных типов — хвойной, осиновой или дуба. Гонтовое кровельное покрытие укладывается поверх обрешетки, изготавливаемой из брусьев 4х4, 5х5 см, жердей или на сплошной дощатый настил.

    Шаг элементов обрешетки равен 1/3 длины гонтовых досок. В гонтовых рядах горизонтально пазы развернуты на одну сторону, а узкая часть гонтовой доски заходит в паз соседней гонтины.

    Край каждой гонтины сверху после укладки на свое место к обрешетке прибивают гвоздем.

    Под некоторые типы древесных материалов используются разные гвозди: медные — для деревянных элементов из кедра либо лиственницы, так как они больше всего подходят к ним по расцветке, под все другие породы древесины – оцинкованные.

    Гонтовые дощечки размещают на крыше хозпостроек, фронтонах любой кровли или беседках — 2 слоями, на кровлях жилых домостроений — в 3 ряда, и очень редко, для повышения надежности – в 4 слоя.

    Укладку в слоях дощечек осуществляют таким образом, чтобы каждый последующий ряд покрывал на 1/2 предыдущий – при 2 слоях, на 2/3 – при 3 слоях, и ¾ — при 4 слоях.

    Верхняя часть гонта, прибиваемая к брусьям обрешетки, слегка застрагивается, чем уменьшается толщина кровельного покрытия. Ряды размещают вразбежку, когда край гонтины ряда вверху укладывается до середины гонтины ряда внизу.

    Вогнутые кровельные стыки (или разжелобки) укладывают в виде веера, гонтины для этого с узкой стороны уменьшают к низу на требуемый угол, чтобы дощечка была трапециевидной.

    Перед монтажом гонтины проходят антисептическую обработку и, естественно, пропитку противопожарным составом (антипиреном).

    Кровли из шинделя и лемеха возводятся аналогично гонтовой кровле. Отличие обеих видов кровли покрытых своими руками — это менее длинные элементы – 20-40 см, поэтому под них нужно сделать меньшим шаг брусьев обрешетки.

    На боковинах элементов этих видов кровельного покрытия отсутствуют вырезы, конусы или пазы, а размещаются они встык. Однако укладка делается не плотно, между дощечками имеется в рядах по горизонтали зазор – около 0,3-0,5 см. Это сделано для того, чтобы при намокании и набухании покрытия не покоробило кровлю.

    Плитки кровельного покрытия при такой укладке набухают при повышении влажности, закрывая все проемы и зазоры. Высыхая, деревянные элементы сжимаются, снова увеличивая зазоры, которые обеспечивают отличное вентилирование чердачного пространства.

    Важно учитывать, что лучшая древесина для любых элементов деревянной кровли – это лиственница. Она обладает высокой плотностью, содержит много смолы, не гниет, имеет красивую древесную структуру. И главное — она достаточно дешевая.

    Покрытие кровли щепой и дранью

    Монтаж кровельных элементов покрытия из щепы и драни осуществляют внахлест, в рядах — как по горизонтали, так и по вертикали. Чаще всего такие кровельные покрытия укладывают в 3 или 4-слоя.


    Укладку драни выполняют по схеме, аналогичной монтажу гонтовой кровли: 3-слойная кровля – на 2/3 длины дранки, а 4-слойная – на 3/4. Дощечки драни в рядах перекрывают соседние на 2,5-3,0 см. Следующий ряд размещают таким образом, чтобы в горизонтальной плоскости середина верхнего элемента закрывала стык 2 нижних.

    Все дощечки драни закрепляют оцинкованным гвоздем (размер 7х0,15 см). Конек крыши зашивают дощатым уголком.

    Монтаж щепеного кровельного покрытия – аналогична монтажу кровли из драни, но длина плиток у нее меньше: у драни 40 см — 1 метр, 9-13 см шириной и толщиной не более 0,5 см. Щепа немного меньше по размеру: длина 40,0-50,0 см, ширина – 7,0-12 см и толщина 0,3 см.

    Поэтому, под щепу необходима обрешетка с меньшим, чем у драни, шагом брусьев — через 15 см, а у драни оно может составлять 30 см. Чаще всего для этого типа кровельного покрытия укладывают сплошной настил вместо обрешетки.

    Дрань и щепа – одни из самых легких покрытий для обустройства деревянной крыши своими руками, поэтому можно возвести для них обрешетку из брусков с сечением 4х4 см.

    Тесовая крыша

    Одна из самых несложных и дешевых в возведении деревянных крыш своими руками из всех остальных кровельных деревянных покрытий — тесовая кровля. Однако есть и обратная сторона – срок службы этой кровли самый небольшой.

    Раньше доски тесовой кровли вытесывались вручную, путем раскалывания по всей длине целого ствола дерева. Разлом, при этом, происходил по древесным волокнам, что позволяло сохранять все свойства древесного материала. Потому такое кровельное покрытие служило сотню лет и даже больше. От современных распиленных досок ожидать такого долгожительства не следует, так как при распиловке естественная структура древесины нарушается. После такой обработки она хуже сопротивляется различной погоде.


    Тесовое кровельное покрытие укладывается либо продольно (элементы монтируются параллельно к направлению скатной плоскости) или поперечно (доски размещают параллельно к коньку).

    Способ с поперечной укладкой простой и применяется только для временных зданий. Доски теса укладывают снизу-вверх непосредственно на лаги, при этом любой последующий ряд на 5 см накрывает предыдущий. К каждому лагу тесовая доска крепится одним гвоздем.

    Продольная укладка имеет 3 варианта монтажа:

    • впритык в 2 слоя – доски размещают со смещением верхнего ряда по отношению к ряду внизу на половину доски, с расстоянием (для рассыхания) между досками в рядах 0,5 см;
    • вдоль скатной плоскости вразбежку – ряд досок внизу размещается с 0,5 см зазором между досками, а верхний ряд накрывает соседние доски на 0,5 см
    • с покрытием нижнего ряда нащельником – ряды досок снизу кровли размещают всплошную, а зазоры закрывают менее широкими досками, а также, на 5 см перекрывают доски нижнего слоя.

    В любом из 3 вариантов продольной укладки теса верхний ряд досок прибивают 2 гвоздями к обрешетке. Расстояние между элементами обрешетки – 60-80 см. Толщина тесовых досок — 1,9-2,5 см, брусья – 6х6 см.

    Чаще всего, под деревянную кровлю паро- и гидроизоляцию не размещают, так как деревянные конструкции не образует конденсат в чердачном помещении из-за пониженной теплопроводности, однако препятствование свободному проветриванию покрытия может быстро его испортить.

    Важно на протяжении тысяч лет человечество совершенствовало свои навыки в возведении различных типов кровель, а деревянные крыши пользуются популярностью, невзирая на появление новых кровельных материалов.

    Двухскатная крыша своими руками — установка стропил

    Одним из самых требовательных этапов в постройке дома, является возведение крыши. Двухскатная крыша своими руками считается одной из самых простых конструкций. Рассчитать, а также установить ее можно и самому, для этого нужно лишь внимательно изучить этапы возведения и ознакомиться с технологией строительства такой крыши. На функциональные параметры кровли влияет правильность ее утепления, характеристика используемых материалов, а также правильность работы с финишным покрытием.

    Двускатная крыша дома своими рукамиэто одна из самых простых вариантов для кровли дома, которую вполне реально сделать самостоятельно. Такая крыша в отличие от односкатной кровли, характеризуется как более крепкая, а также она гораздо проще в устройстве, нежели другие аналоги.

    Подготовительные работы и проектирование кровли

    При планировании строительства кровли, прежде всего, необходимо определиться с формой конструкции, а также параметрами крыши. Перед началом возведения крыши, нужно определить возможную нагрузку снега и ветра, взявши во внимание местный климат и погодные условия. Сразу следует учесть, чем меньше будет угол наклона, тем меньшая нагрузка будет приходиться на крышу. При этом очень маленький угол наклона крыши, ограничит возможность чердачного помещения.

    Проект дома стоит в основе формы крыши. Ключевые точки опоры должны совпадать с несущими стенами этажа, который находится непосредственно под ними. Исходя из этого, изначально нужно оценить ширину дома, а также несущую стену посередине. В случае если нужды в наличии чердака нет, можно сделать хорошую крышу со стропилами.

    Стропильная система двухскатной крыши своими руками самая надежная, и самая экономичная методика легкой постройки. В данном случае стропильные ноги нужно связывать попарно ригелями – перемычками горизонтально, которые должны обеспечить нужную жесткость всей постройки. Метод с висячими стропилами опирается на боковые стены постройки.

    В случае если ширина дома составляет больше шести метров, вместе с ригелями, которые являются основой для потолка, делается возведение прогонов, а также стоек. Прогон – это брус горизонтального вида, применяется как вспомогательная опора для стропил, создающих скат крыши. Монтаж прогона нуждается в применении стоек. Стойки должны опираться на лежни (брус, который должен, быть уложен вдоль ската). Стойки и лежни вместе составляют каркас стен мансардного помещения.

    В случае если нужна надежная, и в то же время простая крыша, идеальным вариантом будет двускатная крыша, угол наклона которой должен, составлять от сорока пяти до пятидесяти градусов. Эта крыша хороша для жилых домов, а также построений разнообразного назначения. При выборе материалов для постройки крыши, нужно учесть что крыша должна весить как можно меньше для того, чтобы давление на фундамент дома было минимальным, и при всем этом крыша должна быть очень прочной. Сечение стройматериалов нужно подбирать зависимо от размеров стропильной конструкции.

    Устройство и возведение мауэрлата

    Для того чтобы понять, как правильно возвести двухскатную кровлю соими руками, следует разобрать поэтапно метод возведения крыши с наслонными стропилами, а также с чердачным помещением собственноручно. Сначала нужно установить на продольные стены дома верхние обвязки (мауэрлата). Мауэрлат держит на себе всю конструкцию, именно с его помощью равномерно распределяют нагрузку на стены и фундамент.

    Мауэрлат производится из бруса или досок. При этом необходимо использовать брус с размером сечение пятьдесят на сто пятьдесят или сто пятьдесят на сто пятьдесят миллиметров. При этом предварительно брус и доски обрабатываются защитными средствами для долгого сохранения от возгорания, а также чтобы защитить их от возможного гниения.

    Мауэрлат можно возвести следующими способами:

    • катаную проволоку нужно вмуровать в кирпичную кладку, с помощью которой брус крепится к стене;
    • в кладку нужно вмуровать шпильки, диаметр которых должен составлять не меньше двенадцати миллиметров;
    • на стене, сверху устанавливается монолитная балка из бетона, в которой должны быть вмурованы шпильки из стали.

    Расстояние между шпильками должно составлять не больше ста двадцати миллиметров. Крепежный элемент должен составлять в высоту от двадцати до тридцати миллиметров выше, чем вся гидроизоляция вместе с брусом, в котором должно быть уже подготовленное отверстие. Брус нужно одеть на шпильки, затем крепко затянуть гайками.

    Основа кровли – строение стропильной системы

    Стропила для двухскатной крыши своими руками вполне реально сделать без помощи подъемной техники. А-образная форма из стропил, на самом деле это довольно жёсткая конструкция, которая работает «на распор». В случае если крышу нужно строить на доме из бруса, тогда стены, расположенные напротив друг друга, нужно укрепить стяжками из бруса сто на сто пятьдесят миллиметров на высоте балок которые перекрывают потолок. С помощью этого стены не разойдутся от нагрузки.

    На перекрытие потолка улаживаются лежни – вспомогательные частицы из бруса от ста пятидесяти до ста пятидесяти миллиметров и выше, они нужны для того, чтобы опирать стойки и распределять всю нагрузку на перекрытие. Улаживать лежни собственноручно нужно делать строго по линиям расположения стен будущего помещения для чердака. В случае если чердачное помещение в будущем будет не нужно, лежень можно укладывать сразу под коньком для монтажа стоек для опоры. Если возникнет надобность сделать сращивание бруса, это можно сделать, правда, не везде, а лишь в местах, где стык расположен прямо на балке. Шиповое соединение можно закрепить как пластиной из металла, так и скобой.

    Детали, которые повторяются в стропильной системе, должны быть полностью одинаковыми, для того, чтобы возвести равнобедренную двускатную крышу, у которой вес должен будет распределяться по всей площади одинаково. Для этого нужно подготовить собственноручно шаблоны идентичных деталей. Для перекрытия дома потребуются доски размером пятьдесят на сто пятьдесят миллиметров, производится треугольник нужной высоты, состоящий из двух ножек, а также доски стоек (длина такой ножки, должна быть равна высоте крыши), соединяться они должны с помощью гвоздя. Стойка должна быть установлена на центральной части перекрытия, стропила нужно устанавливать с помощью мауэрлата. В подготовительный период, можно удлинить какой-либо элемент шаблона, подбирая нужную высоту крыши.

    После того как размер будет подобран, нужно будет на стропилах произвести запилы фигурного образца, на местах где они обвязываются обвязкой. Стропильная нога должна крепко подпирать мауэрлат. Есть множество различных методов, с помощью которых можно их закрепить, однако, лучше всего подобрать самый надёжный метод, таковым является метод с применением металлических накладок. Для того чтобы детально освоить этот метод, предлагаем посмотреть видео материал. Стропильная конструкция в будущем должна выступать как шаблон, а при помощи доски-опоры можно регулировать высоту установленных ферм.

    Конструкция и установка фронтона

    Фронтон является важной составляющей двухскатной крыши, который необходим для выравнивания высоты стен. Фронтоном называют часть конструкции, выступающую продолжением стен, которое ограничивается скатами кровли. В случае с двухскатной крышей фронтоны на кровле сооружения выглядят в форме треугольника. Во время возведения стропильной конструкции, изначальное нужно возвести части, которые должны размещаться по краям, они же впоследствии будут работать в качестве основы для установки фронтонов. Нужно тщательно проверить все строение по вертикали, а также проконтролировать, чтобы у неё была одинаковая высота. На фронтонах, вернее, на их верхней части нужно закрепить коньковый прогон, к которому в будущем будут монтироваться оставшиеся стропила.

    Фронтоны нужно зашивать по завершении всех работ на кровле, однако, выполнить это можно и значительно раньше. Для создания фронтона понадобятся доски размером пятьдесят на сто и пятьдесят на сто пятьдесят миллиметров. Монтируются они в вертикальном или в горизонтальном положении. Зачастую фронтон, сделанный собственноручно, может быть снабжен окнами. Нужно также позаботится о теплоизоляции фронтонов. Утепление фронтов осуществляется с помощью применения специальных теплоизоляционных материалов. Для крыши часто используется в качестве утеплителя минеральная вата в рулонах или в плитах. Качественно выполненный и отделанный фронтон способен значительно повысить эстетические показатели кровли.

    Этап утепления кровли

    Обрешетка набивается на стропильную систему, такая обивка должна быть рассчитана в соответствии с материалом для кровли, в учет следует брать жесткость примененного материала, а также его размеры. В случае применения гибких материалов, например, таких как черепица из битума, плёнки ПВХ и других, нужно конструировать сплошной настил, а также следить за его ровностью.

    Утеплить крышу нужно максимально качественно, так как в случае не качественного утепления, может серьезно отобразиться на тепле в доме. Зачастую двускатная кровля, подразумевает использование различных материалов для утепления. Это дает возможность возвести крышу, и при этом понести минимальные затраты на утеплитель. Помимо этого такой подход, может ускорить, а также упростить работу утепления. Выбранный теплоизоляционный материал для кровли прокладывается изнутри крыши под обрешетку. Помимо теплоизоляции следует также проложить гидроизоляция и пароизоляцию. Это поможет создать качественный кровельный пирог, который позволяет значительно увеличить срок службы все крыши.

    Всю роботу по возведению двускатной крыши, нужно проводить как минимум с двумя помощниками. При правильности технологии возведения, это дает гарантию на обретение надежной, и качественной крыши. В предложенном видео можно более детально ознакомиться с этапами возведения двухскатной кровли своими руками.

    Установка стропил двухскатной крыши своими руками видео

    Загрузка…

    устройство и строительство крыши частного дома своими руками, как сделать правильно, план и схема, пошаговая инструкция возведения, как построить

    Каждый, кто строит частный дом, хочет немного сэкономить. Так возникает идея сделать крышу своими руками. А для этого нужно правильно произвести монтаж стропильной конструкции и укладку кровельного материала, а каждый из этих этапов имеет свои нюансы.

    Типы конструкций

    На сегодняшний день кровельное покрытие выступает не только в качестве защиты вашего дома, но и как его отличительная архитектурная черта. В зависимости от того, какая у дома крыша, складывается общее впечатление о фасаде. Например, мансардная кровля делает облик дома более консервативным, в то время как эксплуатируемая плоская надстраивается над современными коттеджами в стилях хай-тек, модерн, эко.

    Плоская

    Несмотря на свою кажущуюся примитивность, именно плоские крыши наиболее сложны в возведении. У российского потребителя они не очень популярны, поскольку их ассоциируют преимущественно с многоэтажками советской постройки, однако в последнее время все большее количество людей по достоинству оценивают удобство и функциональность.

    Есть эксплуатируемые и неэксплуатируемые плоские крыши. В первом случае поверхность кровли используется как дополнительное функциональное пространство. Так, здесь можно разбить сад, поставить детскую площадку, организовать спортзал или приспособить под террасу. Во втором случае крыша – это просто крыша.

    Стоит заметить, что устройство неэксплуатируемого варианта намного проще, поэтому для самостоятельного возведения стоит выбрать именно его.

    Плоские крыши сильно нагружают стены, поэтому не стоит выбирать такую модель, если вы проживаете в каркасном доме. К тому же желательно проконсультироваться с профессионалом, чтобы он составил проект и сделал все расчеты. С финансовой точки зрения, даже при обращении к специалисту, обустройство плоской кровли намного дешевле, чем какой-либо другой.

    Наибольшие проблемы вызывает уборка снега с такой крыши. В данном случае его придется периодически чистить вручную, чтобы снеговая нагрузка не оказалась чрезмерной для конструкции. А также нужно будет организовать водосток (лучше всего для плоских крыш подходит внутренний вариант). Нельзя забывать и о том, что плоская крыша подходит для изначально крепких или дополнительно укрепленных стен, в противном случае несущие стены могут не выдержать и растрескаться.

    Односкатная

    Для полноценных частных домов односкатные крыши выбирают редко. Это связано с их малыми декоративными качествами. Действительно, односкатная конструкция выглядит незавершенной. Поэтому куда чаще можно увидеть односкатную крышу над частным дачным домом, пристройкой или гаражом. Если же она выбрана для коттеджа, то он, скорее всего, выполнен в современном стиле.

    Первое и главное достоинство односкатной кровли – ее простота. Односкатную крышу сможет сделать даже новичок, начиная с составления чертежа и заканчивая финишной отделкой. Сложные расчеты здесь не потребуются, нужно лишь знать азы геометрии. Односкатная крыша хорошо выдерживает как снеговые, так и ветровые нагрузки. Важно лишь правильным образом ее установить. Как и в случае с плоской крышей, достигается экономия за счет небольшого количества требуемых материалов.

    Нельзя не сказать о сложностях с вентиляцией. Под односкатной крышей почти нет свободного пространства, поэтому могут возникнуть кое-какие трудности. Мансарду под обыкновенной односкатной крышей сделать практические невозможно, как и отвести хоть какое-то место под чердачное помещение. Чаще всего односкатную крышу используют как необычный потолок для верхнего этажа, что накладывает дополнительные обязательства по ее утеплению и гидроизоляции.

    Наибольшей популярностью пользуются конструкции с многоуровневыми односкатными кровельными системами, которые выглядят намного необычнее и футуристичнее, особенно если сам дом грамотно вписан в окружающий пейзаж и выполнен в современных стилистических направлениях.

    Двухскатная

    Двухскатные конструкции можно встретить гораздо чаще, чем односкатные. Это связано с их традиционным внешним видом, который многие жители ассоциируют с удобством и уютом. Возведение простой симметричной двускатной кровли тоже не отнимет много времени и сил и окажется по плечу даже новичку. Однако в финансовом плане двухскатная крыша намного дороже, чем односкатная или плоская.

    Ухаживать за двухскатной крышей не придется: с нее не нужно будет вручную счищать снег, максимум – обновлять лакокрасочное покрытие время от времени. В пользу двухскатных кровель говорит и то, что они одинаково распределяют нагрузку на стены. В случае, например, с односкатной конструкцией больший вес будет приходиться на «низкую» стену, а двухскатная распределяет вес между двумя параллельными стенами. В связи с этим ее можно возводить над домами из непрочных, в общем смысле, материалов.

    Примером может послужить каркасный коттедж.

    Перед строительством необходимо будет составить схему или проект, чтобы в дальнейшем стропильная система выдержала вес кровельного материала. Кстати, стропильный пояс делается на земле и только потом транспортируется к месту установки. Поэтому такую крышу сможет сделать даже не самый сильный человек, но профессиональные строители все же советуют заниматься двускатной кровлей с напарником.

    При проведении предварительных расчетов и надлежащей подготовке чердачное пространство под крышей можно превратить в мансарду, однако решение о сооружении мансардного этажа лучше всего принимать еще на этапе проектировки здания и крыши в частности, так как к мансардам (особенно жилым) выдвигается ряд требований.

    Вальмовая

    Данный тип является одним из самых популярных. Четырехскатная конструкция с двумя треугольными скатами и двумя трапециевидными удобная, функциональная и красивая. Большим плюсом является то, что здесь можно организовать просторную мансарду – даже после того, как крыша построена. Для этого понадобится провести кое-какие утеплительные и изоляционные работы, но крышу разбирать не понадобится: все можно сделать изнутри.

    Все вальмовые крыши способны противостоять сильным снеговым и ветровым нагрузкам. Конструкция имеет четыре ребра жесткости, на каждое из которых приходится приблизительно одинаковый вес, из-за чего конструкция и приобретает подобную прочность. Есть еще одна причина выбрать именно вальмовую крышу: при таком типе можно сделать большие карнизные свесы по краям, которые защитят стены от попадания капель дождя или снега. Благодаря тому, что все свесы находятся в одной плоскости, они меньше разрушаются, так как все они подвергаются одинаковому воздействию негативных факторов окружающей среды.

    Важное преимущество состоит и в эстетической стороне: дом с мансардой под вальмовой крышей выглядит более гармоничным, не таким вытянутым вверх.

    К недостаткам можно отнести сложности с сооружением крыши подобного типа, дороговизну. Потребуются не только внушительные финансовые вложения, но и достаточно много времени. В одиночку сделать такую кровлю не удастся – обязательно понадобится целая бригада. Если же под крышей есть мансарда, а окна находятся непосредственно в самой кровле, то сквозь них может просачиваться вода, если монтаж не был проведен полностью правильно. Решением станет укрывание окон с внешней стороны, но это непрактично.

    Полувальмовая

    Полувальмовая кровля начала пользоваться популярностью в нашей стране не так давно. По внешнему виду она сильно схожа с классической вальмовой, однако имеет одно отличие, заключающееся в том, что торцевые скаты не опускаются до уровня мауэрлата, а остаются чуть выше, как бы открывая часть стены. В итоге в плоской стене можно сделать окна, сквозь которые вода просачиваться не будет.

    Наиболее востребованы двускатные полувальмовые конструкции, однако четырехскатные тоже можно встретить. Стоит иметь в виду, что четырехскатную полувальмовую сделать самому невозможно: потребуется правильный план, проект со всеми расчетами.

    Для составления подобного нужны специальные знания и умения.

    Полувальмовые кровли обладают всеми теми же преимуществами, что и вальмовые. Дополнительным плюсом выступает наличие стен, в которых можно сделать окна или организовать выход на балкон. Материалов для строительства также потребуется гораздо меньше. Однако время, затраченное на постройку, заметно увеличится, так как конструкция кровли данного типа более сложная.

    При планировании и проектировании необходимо учитывать еще и тип кровельного материала, так как он напрямую влияет на то, насколько жесткой должна быть стропильная система. К тому же необходимо иметь в виду, что стропильная система будет иметь больше составляющих. Усложнится и процесс укладки финишного материала.

    Шатровая

    Шатровая крыша тоже относится к популярным четырехскатным, однако она имеет значительное отличие от вальмовой и полувальмовой. Здесь все четыре диагонали сходятся в одной точке, представляющей собой пик крыши. Конструкция может быть пологой или высокой. Это зависит от климатических особенностей: направления и силы ветра, количества снега и подобных. Поскольку кровля похожа по принципу строения на шатер, она получила свое название именно из-за этого.

    Важным преимуществом является отсутствие необходимости в сооружении фронтонов. Таким образом, можно сэкономить значительное количество строительных материалов и времени, тем самым потратив на строительство меньше средств. Еще одно достоинство – малый риск возникновения протечки. Из-за пирамидального строения осадки легко скатываются с крыши не задерживаясь. С другой стороны, подобная форма крыши способствует ее равномерному нагреву, поэтому в летние месяцы можно использовать чердак или мансарду как жилое помещение, не заботясь о дополнительном отоплении. Наконец, здесь можно не обустраивать водоотвод, поскольку вода с крыши стечет, не задев стены, благодаря широким свесам.

    Есть и свои нюансы. Так, шатровую крышу достаточно сложно спроектировать самостоятельно, поскольку здесь подразумевается особое строение стропильной системы. Своими руками построить стропильный каркас тоже непросто: здесь много соединений, которые должны отличаться высокой надежностью и жесткостью. Таким образом, необходимость в найме специалистов ведет к тому, что на строительство будет затрачено большое количество финансовых средств. Нужно иметь в виду и тот факт, что велик риск отслоения финишного материала (например, черепицы или шифера).

    Коническая

    Конусообразную крышу часто называют круглой из-за того, что она состоит из множества граней, в результате чего издалека кажется, что основание у нее круглое, а не многоугольное. Для типичных коттеджей подобный тип кровли не характерен. Коническую конструкцию можно встретить над особняками или замками, а также как часть кровельной композиции с эркером. Конусообразный образец придает строению интересный сказочный облик, выделяя его среди всех остальных домов.

    К положительным качествам конструкции относят ее сейсмоустойчивость. Благодаря множеству ребер жесткости, а также округлой форме такая кровля выдержит любые ветровые и снеговые нагрузки, а также землетрясения или иные подобного рода катаклизмы.

    Благодаря этому такие крыши рекомендовано обустраивать над домами, находящимися в районах повышенной сейсмической активности.

    К сожалению, недостатков у таких крыш больше, чем достоинств. Так, в самой крыше нельзя сделать окно. Это связано с ее формой, сужающейся кверху, а также эстетикой: окна в конусообразной конструкции смотрятся не очень привлекательно, портя весь вид. С этим связан еще один минус – невозможность организовать мансарду, ведь недостаточный уровень освещенности – существенный недочет. Материалов для строительства потребуется гораздо больше, чем для остальных крыш. Речь идет не только о стропилах, но и о финишной кровельном материале. Проектировка и само строительство довольно сложные, поэтому потребуется нанимать специалистов, обладающих необходимыми знаниями.

    Мансардная

    Данное название обобщает сразу несколько вариантов кровельных конструкций, однако важным фактором является наличие мансардного пространства под крышей. Речь идет не об обыкновенном чердачном помещении, а о полноценной мансарде. К ней предъявляется ряд требований, одним из главных является высота потолков. Здесь она должна быть не менее 2,5 м. Ниже потолок быть может, однако заниженные потолки должны занимать до 50% всего пространства.

    Мансардная крыша может закладываться как на этапе планирования, так и после окончания строительства. Особый интерес представляют жилые мансардные комнаты, которые могут быть организованы далеко не подо всеми крышами. Так, проблематично разместить такую под односкатной или двухскатной конструкцией, зато все четырехскатные кровли подразумевают переоборудование чердака под мансарду в перспективе.

    Стоит иметь в виду, что некоторые крыши необязательно нужно утеплять сразу же. Иногда есть возможность утеплить и гидроизолировать кровлю изнутри, когда в этом возникает необходимость.

    Еще одной отличительной чертой являются окна. Если мансарда учитывалась еще на этапе планирования, то в крыше могут быть встроенные окна, лежащие с ней в одной плоскости или специально пристроенные, похожие на скворечники. Полностью без окон обходиться нежелательно, поэтому советуют при переделке чердака под мансарду делать там и окна.

    Имейте в виду, что кровельные окна стоят в несколько раз дороже, чем обыкновенные, поскольку они наравне с крышей должны препятствовать попаданию на мансарду воды и сквозняков.

    Сложная

    Крыша сложной конструкции наиболее интересна, но и самостоятельно построить ее проблематично. Это связано с трудностями технического характера: нужно правильно рассчитать нагрузку на стропила, на мауэрлат. Если расчеты будут проведены неверно, то велик риск обрушения кровли или растрескивания стен.

    Как правило, сложные крыши сооружаются с целью расширения полезной площади дома: под такой конструкцией можно разместить полноценную мансарду-комнату, а то и две. В данном случае крышу утепляют и готовят заранее, чтобы в дальнейшем не пришлось заниматься этим изнутри. Сложную крышу непросто обработать без того, чтобы полностью разобрать, так как здесь много стыков, соединений, углов.

    К преимуществам сложных крыш можно отнести их привлекательный внешний вид. Всегда есть возможность спроектировать конструкцию так, чтобы она полностью согласовалась с окружающим пейзажем. Среди недостатков на первом месте стоит сложность. Самостоятельно такую кровлю сделать практически невозможно, так что придется нанимать бригаду профессионалов. К тому же потребуется внушительное количество материалов как для сооружения стропильной системы, так и для того, чтобы перекрыть крышу.

    Все многообразие разновидностей крыш позволит выбрать вариант, идеально подходящий именно для вашего коттеджа или дома. Заранее необходимо рассчитать свой бюджет и силы, а также обратить внимание на окружающую обстановку – не каждый дом гармонично впишется. Например, плоская крыша требует современного ландшафта вокруг, а коническая – как можно более традиционного.

    Подготовка и инструменты

    На первом этапе необходимо провести все подготовительные работы, приготовить все необходимые материалы и инструменты. Список можно назвать стандартным. Так, вам понадобятся мастика и герметик, торцевые и карнизные планки, строительный нож, мастерок, молоток и кровельная швабра. Все эти инструменты пригодны для укладывания мягкой кровли, ведь именно этот тип можно смонтировать в одиночку.

    Для начала необходимо укрепить уже имеющуюся стропильную систему. Если вы и ее делаете самостоятельно, рекомендуется ознакомиться с особенностями проектирования выбранной вами формы. В подавляющем большинстве случаев стропильный каркас собирается на земле, после чего перемещается наверх и крепится к мауэрлату. Для укрепления можно использовать фанеру, ОСБ-плиты или шпунтованные доски. Обратите внимание, что фанера не подойдет, если чердачное или мансардное помещение будет жилым, поскольку материал легко воспламеняется и при нагревании выделяет токсичные вещества.

    Зимой работы лучше не проводить. Если вышло так, что монтаж проводится в зимнее время, то не забудьте оставить между швами компенсационные зазоры в 3–5 мм, чтобы при расширении слои не деформировались.К тому же нужно хорошенько обработать все деревянные детали антисептиком, чтобы предупредить появление микроорганизмов или плесневых грибов.

    Такая обработка значительно отсрочит возможное гниение стропил, особенно если гидроизоляцию вы проведете не совсем правильно.

    Советы: как сделать?

    Чтобы построить по-настоящему качественную крышу, необходимо следовать некоторым рекомендациям:

    • При транспортировке материалов, предназначенных для покрытия крыши, следите за тем, чтобы они не перегибались, не деформировались. В особенности это касается легко гнущихся вариантов, таких как профнастил.
    • По возможности откажитесь от механической погрузки, поскольку жесткие стропы способны деформировать некоторые материалы. Используйте мягкие стропы или ручной метод.
    • Не забывайте про водоотводы. Нужно заранее решить, внутренний водосток будет проектироваться или внешний. От этого напрямую зависит конструкция крыши. Например, выбрав плоский вариант, необходимо делать небольшой скат к внешним краям при открытой водосточной системе или небольшое углубление в центре при внутреннем отводе воды.
    • При работе с каждым из финишных материалов необходимо учитывать его специфику. К примеру, металлочерепица или профнастил дюбелями крепятся к крыше в местах прогиба волны, в то время как мягкие материалы можно крепить где угодно.
    • Все укладочные работы производятся сверху вниз. Это касается как укрепляющего слоя, так и финишного. Прикреплять необходимо по одному листу за один раз, транспортируют наверх их тоже поодиночке.
    • Отделка конька производится в последнюю очередь. Материал здесь должен укладываться внахлест, чтобы избежать проникновения влаги в будущем. Именно коньковые соединения являются наиболее уязвимым для воды местом.

    Последовательность работ

    Следует помнить, что все начинается с проектирования. Именно план является основополагающим условием, позволяющим в дальнейшем отстроить по-настоящему качественную и красивую крышу. Так, необходимо уточнить размеры кровли, ее высоту, наличие окон, а также ориентацию крыши. Помните, что ориентация по отношению к сторонам света выбирается в зависимости от превалирующего направления ветра. Проект должен быть составлен по всем правилам, чтобы в дальнейшем вам удалось избежать неприятных сюрпризов в процессе как строительства, так и эксплуатации.

    При необходимости перед началом работ необходимо установить армирующий пояс. Он немного укрепит стены и мауэрлат, тем самым сняв с них часть нагрузки, и можно будет выбирать более увесистую крышу.

    Армирование актуально для не самых прочных домов, например, каркасных.

    Проведите проверку и обработку всех имеющихся материалов и инструментов. Если чего-то не хватает, намного проще дополнить список на этапе подготовки, чем после начала самих работ. Проверьте материалы на целостность и пригодность. Если есть сомнения в качестве, лучше всего заменить деталь. От надежности и герметичности крыши во многом зависит то, насколько тепло и уютно будет в доме, поэтому важно, чтобы все было надлежащего качества.

    После того как все приготовления завершены, можно приступать непосредственно к строительству. Пошаговая инструкция приведена ниже.

    Возведение: технология

    Наиболее простой в возведении является двухскатная конструкция. Ее чаще других делают своими руками, не прибегая к помощи профессиональных мастеров, так что имеет смысл рассмотреть именно ее.

    Стропила могут быть висячими или наслонными. В первом случае стропила упираются в боковые стены, как бы служа распорками, в результате чего усиливается воздействие. Чтобы снять нагрузку, стропила дополнительно соединяют между собой дополнительной балкой, называемой затяжкой. Это помогает снизить нагрузку.

    Наслонный вариант предполагает наличие несущей стены посередине. Над ней создается еще одно перекрытие, к которому и прислоняются боковые скаты. Получается, что нагрузка распределяется равномерно между всеми тремя стенами. Однако чаще всего встречается комбинированный случай, когда часть конструкции наслонная, а часть – висячая.

    Обратите внимание, что стропильная система полностью собирается на земле, а только потом устанавливается на свое законное место. Стропила крепятся к мауэрлату, надежно фиксируясь (обычно при помощи металлических скоб). Сначала крепят крайние элементы, а потом промежуточные. После того как основные элементы (ноги) надежно установлены, можно прикреплять и все остальное.

    Защитные слои: порядок укладки

    Прокладочный слой должен быть выполнен в полном соответствии с указанной последовательностью. Несоблюдение порядка ведет к тому, что крыша будет протекать, пропускать тепло и сквозняки, а стропила – загнивать.

    • Под стропилами должна иметься качественная пароизоляция. Подойдет обыкновенная пароизоляционная пленка, которая не позволит конденсату попадать на утеплитель и деревянные детали.
    • Следом укладываются непосредственно стропила.
    • Далее кладут утеплитель. Обратите внимание, что гораздо удобнее работать с утеплителем в плитах, так как его можно просто уложить между стропил, не закрепляя, и он будет надежно держаться. Рассмотрите также возможность применения пенного утеплителя, который является лучшим по своим теплоудерживающим свойствам.
    • На утеплитель кладут слой гидроизоляции. Специалисты рекомендуют использовать новый материал – гидроизоляционную мембрану. Она защитит от влаги, при этом не задерживая конденсат, образующийся из-за столкновения горячего и холодного воздуха. Мембрана крепится к стропилам при помощи реек.
    • Поверх реечной обрешетки кладут кровельный материал.

    Обратите внимание, что при самостоятельном монтаже многократно возрастает необходимость использовать качественные материалы, чтобы в случае чего была возможность нивелировать последствия мелких ошибок. Что касается утеплителя, то обратите внимание на минеральную вату, однако не используйте стекловату, если под крышей планируется жилая комната.

    Финишное покрытие

    В качестве финишного кровельного покрытия может использоваться огромное многообразие материалов. На сегодняшний день существует множество форм и типов: одни подходят для теплого климата, другие – для более сурового; некоторые могут монтироваться вручную, для других непременно нужно использовать спецтехнику. Тем не менее каждый из популярных вариантов имеет свои индивидуальные достоинства и недостатки.

    Все материалы для покрытия кровли делятся на два больших типа: мягкие и жесткие. В первом случае их легко гнуть, подгоняя под нужную форму. Во втором случае материал выполняется в форме панелей, которые в дальнейшем поднимаются по одной и монтируются на крышу в первоначальном виде. И те, и другие можно обрезать, только для мягких материалов используют строительный нож, а для жестких – ножовку по металлу.

    Перед тем как крыть крышу, нужно определиться, какой из видов для вас наиболее приемлем. Имейте в виду, что при работе в одиночку лучше всего использовать мягкие разновидности, в то время как парная или бригадная работа позволяет без проблем транспортировать большие панели наверх, при этом не повреждая их. И в первом, и во втором случае лучше предпочесть машинную транспортировку: меньший риск случайно повредить лист, уронить его, расколоть. Еще раз напоминаем, что лучше выбрать мягкие тросы, так как они не надавят на кровельные плиты и не поцарапают их.

    Виды кровельных материалов

    Как было сказано выше, кровельные материалы делятся на две большие категории. Наиболее распространенной является битумная черепица, относящаяся к мягким материалам. Большой плюс данного варианта заключается в том, что он подходит для любых видов крыш, включая даже сложную и конусообразную. При укладке не понадобятся какие-то профессиональные приспособления – можно обойтись тем набором инструментов, который есть у каждого хозяина.

    Что касается эксплуатационных качеств, то мягкая битумная черепица зарекомендовала себя как надежный материал, способный выдержать перепады давления, воздействие осадков и солнечного света, а также отличающийся отличными декоративными свойствами.

    Среди листовых материалов популярен шифер. Несмотря на то что он хрупок и при сильных ударах легко растрескивается, воздействия окружающей среды выдерживает отлично. Важным является и то, что шифер совсем недорогой, поэтому его выбирают при строительстве дачных домов или при ограниченном бюджете. Стоит иметь в виду, что тепло- и звукоизоляционные качества шифера оставляют желать лучшего, поэтому по возможности для дома, в котором будут проживать круглогодично, лучше выбрать более современный аналог.

    Наконец, самым достойным и в то же время дорогим материалом является металлочерепица. Она сильно выигрывает на фоне других по эстетическим показателям. Такая крыша будет смотреться дорого и презентабельно, при этом материал не потеряет своих свойств в течение многих лет. Металлочерепица способна прослужить около пятнадцати лет, при этом сохраняя свой изначальный вид. К сожалению, здесь есть один минус – плохая звукоизоляция, поэтому желательно позаботиться об этом дополнительно.

    Способы крепления

    Казалось бы, финишное покрытие можно прикреплять только дюбелями или саморезами, однако на деле оказывается, что от этих способов приходится отказаться. Особенно это касается мягкой кровли. Так, мягкие кровельные материалы обыкновенно крепятся методом наплавления, также называемым горячим способом. Такой подход обеспечивает полную герметичность, но в процессе работы возникает множество проблем.

    Например, частой причиной некачественно выполненного прикрепления являются условия окружающей среды: может быть слишком влажно, слишком жарко или слишком ветрено. А также важно то, какими характеристиками обладает сам кровельный материал.

    Чтобы обеспечить максимальное качество работ, их проводят механическим способом.

    При выборе крепления на шурупы необходимо позаботиться о том, чтобы гарантировать герметичность в местах проколов. Для этого используют специализированные затирки. Некоторые особо находчивые хозяева выбирают монтажную пену, однако профессионалы настоятельно не рекомендуют придерживаться такого метода, так как пена абсолютно не предназначена для подобного, и в скором времени крыша протечет.

    Вне зависимости от того, какой из методов вы подобрали, обратите внимание на равномерность закрепления материалов: при горячем способе швы должны быть ровными и красивыми, а при использовании шурупов каждый из них должен быть тщательно загерметизирован. Такие меры предосторожности уберегут вас от скорого ремонта.

    Профнастил

    Профнастил является листовым материалом. Своим волнообразным строением он похож на шифер, однако на этом все схожие черты заканчиваются. Профнастил относится к металлическим материалам. Лист полностью обработан, оклеен разнообразными слоями, предотвращающими возникновение коррозии.

    Для кровли используются специальные листы профнастила, являющиеся современным аналогом так популярных в прошлом железных крыш. Отдельно стоит оговориться, что профнастил идеально подходит для оформления скатных крыш, но для сложных круглых конструкций его использовать нежелательно.

    Материал имеет как свои достоинства, так и недостатки, о которых стоит поговорить подробнее. Заранее нужно отметить, что преимуществ намного больше.

    Достоинства и недостатки

    Главной причиной, по которой многие выбирают профнастил, является его стоимость. Она является довольно низкой по сравнению с аналогами, однако профнастил не уступает по эксплуатационным свойствам. Еще один плюс – обилие цветовых решений: в товарной линейке можно найти практически любой оттенок. Наибольшей популярностью пользуются коричневый, темно-зеленый, бордовый, серый. Крыша из профнастила не горит, не выделяет в атмосферу токсичные вещества, из-за чего считается экологически чистой. Срок службы тоже впечатляет: такая кровля может прослужить до 50 лет в зависимости от классности материала.

    Что касается недостатков, то их немного. Многих настораживает простота материала: он кажется не особенно интересным.

    Еще один недочет – плохая шумоизоляция: дождь, барабанящий по такой крыше, будет громом разноситься по всему дому – понадобится потратить дополнительные средства на утепление и шумоизоляционные работы.

    Характеристики и особенности

    Обустройство крыши из профнастила отнимает совсем немного времени и сил. Недаром этот материал считается одним из самых простых в монтаже. Чтобы провести укладку правильно, нужно помнить о некоторых нюансах:

    • Лучше всего подбирать листы профнастила, которые полностью соответствуют по размеру скату крыши. Тогда получится закрыть его, не прибегая к стыковке элементов.
    • В случае если подобрать панели по размеру ската не удалось, прибегают к стыковке коротких элементов: листы укладывают внахлест на 15–20 см, скрепляя их саморезами на каждом таком стыке. Для изоляции подойдет силиконовый герметик.
    • Обратите внимание, что крепление должно быть между волнами, а не в верхних точках. Это делается для того, чтобы листы плотно прилегали в обрешетке и крыша в дальнейшем не «болталась» под воздействием ветра, издавая шум.

    Следуя этим несложным советам, вы с легкостью прикрепите листы профнастила, тем самым предав своей крыше законченный вид.

    Подробнее о том, как самостоятельно смонтировать крышу, вы узнаете из следующего видео.

    Строительство крыши — DIYWiki

    Конструкция крыши

    Общая комната — Традиционные столярные изделия

    Традиционно крыши строились на месте из пиломатериалов, как правило, все стыки просто скреплялись гвоздями.

    Плюсы
    • Создает прочную конструкцию крыши с преимущественно открытыми чердаками
    • Перекрытия перекрытия, как правило, достаточно прочные для небольших складских помещений
    • Возможна реализация сложных и индивидуальных конструкций крыш
    Минусы
    • Обычно требуется центральная несущая стена корешка, чтобы перекрыть любую большую глубину здания.
    • Использует больше древесины, чем фермы
    • Сборка на месте требует больше времени
    • Для постройки
    • требуется более квалифицированная рабочая сила.

    Скатная крыша — Сборные стропильные фермы

    Современные крыши часто возводятся с использованием сборных кровельных ферм. Они строятся за пределами площадки в контролируемой среде и доставляются готовыми к установке на крыше.

    Плюсы
    • Очень быстрый монтаж конструкции крыши
    • Единый и точный размер всех компонентов
    • Требуется меньший вес древесины
    • Могут быть перекрыты очень широкие пролеты крыши без опоры (нередко 80 футов или 25 м).

    Имеется широкий выбор конструкций ферм, отвечающих различным требованиям конструкции крыши.У большинства производителей ферм есть обширные каталоги с доступными стилями, такими как: этот или этот. У некоторых также есть подробные технические руководства, такие как здесь

    Минусы
    • Если фермы чердака не указаны с самого начала, они создают пространство чердака, которое трудно использовать для хранения, и для его преобразования в жилое пространство требуется много дополнительных усилий. Пространство имеет значение в домах, а фермы делают чердак непригодным для использования из-за «леса спичек».
    • Требуется кран или другое механическое подъемное оборудование на строительной площадке во время строительства.
    • Секции балок могут быть слишком хрупкими для хранения товаров на чердаке.

    Строительство скатной крыши — традиционный метод изготовления столярных изделий

    Со двускатными стенами

    Одним из первых этапов строительства является крепление настенной плиты. Это просто деревянная балка, которая крепится к верхней части всех стен (обычно путем гвоздей прямо в кирпичную кладку внизу). Его цель состоит в том, чтобы обеспечить легкую фиксацию всех остальных деревянных элементов на стыке со стеной.

    Более современным усовершенствованием этой техники являются металлические ремни, которые помогают прикрепить настенную пластину к стенам. Обычно они прибивают к стеновой пластине, а затем прикрепляют к внутренней поверхности стены.


    После установки стеновых панелей можно установить балки перекрытия / потолка чердака. Они прикручиваются гвоздями к стеновым пластинам на каждом конце, а также могут быть прибиты вместе там, где они встречаются на центральной стене корешка. Помимо создания рабочей платформы для остальной части конструкции крыши, они также помогают противостоять силам, прилагаемым стропилами при нагрузке, которые в противном случае попытались бы раздвинуть опорные стены.

    Следующий брус, который нужно подготовить, — это коньковая балка. Это место соединения всех стропил в верхней части крыши. При симметричной крыше силы, приложенные к обеим ее сторонам со стороны стропил, и вес черепицы и т. Д. Должны уравновешиваться, поэтому нет необходимости в том, чтобы это была особо прочная древесина. Для крыш, которые будут иметь большие слуховые окна с одной стороны, может потребоваться сделать их более прочными, а в некоторых случаях даже заменить стальную балку.

    После того, как конек будет готов, можно разрезать стропило первого «шаблона». Это необходимо будет точно измерить и разметить, указав правильные углы на обоих концах и положение сустава «птичий рот» перед резкой. После того, как образец будет создан, все остальные стропила можно вырезать из этого шаблона. Это помогает гарантировать, что все стропила будут одинаковыми, и пока последний уровень кирпичной кладки дома ровный, крыша должна быть такой же. Обычно концевую пару стропил можно сначала закрепить на месте у основания, а затем вставить между ними один конец конька и закрепить на месте.

    Наконец, прогоны обычно устанавливаются до того, как на стропила будет приложена значительная нагрузка. Они поддерживают стропила обычно либо в середине пролета, либо, возможно, на 1/3 и 2/3 пролета, если используются в паре. Сами прогоны часто крепятся к торцевым стенам, если таковые имеются, часто опираясь на небольшой выступ из кирпичной кладки с выступами. При отсутствии фронтонных концов (или когда требуется дополнительная опора) можно использовать распорки, чтобы подпирать прогон и передавать часть нагрузки либо на опорную стену здания, либо, возможно, на чердак.

    Шатровая крыша

    Шатровая крыша — это любая крыша, имеющая наклонные поверхности вместо вертикальных двускатных секций:

    Введено несколько новых терминов, особенно в отношении стропил. До сих пор все показанные стропила были «обычными» стропилами, идущими от настенной плиты до коньковой доски. В конструкции шатровой крыши используются также стропила типа «Вальм» и «Долина», которые образуют внешние и внутренние «углы» крыши, а также ряд стропил типа «Джек».Домкратные стропила — это такие стропила, у которых один конец (или оба) не соприкасаются со стеновой плитой или коньковой балкой.

    (На фотографиях новые стропила накладываются на поверхность крыши, чтобы проиллюстрировать их положение)

    Хип-домкрат имеет соединение «птичий рот» внизу, но срезано под сложным углом вверху так, чтобы пересекаться с бедренным стропилом.

    Стропила долины соединяются с гребнем обычным образом, с простой косой, но имеют сложную косу в основании и без стыка «птичий рот».

    Стропила для домкратов Cripple, имеют составные митры на на обоих концах , пересекаются как с бедрами, так и со стропилами ендовы, и не соприкасаются ни с стеновой плитой, ни с коньковой балкой.

    Строительство скатной крыши — сборные фермы

    Последние этапы строительства (войлок, обрешетка, облицовка плиткой) остаются неизменными независимо от используемого метода обрамления. Ферменная крыша часто опирается на деревянную стеновую плиту, как и обычная. Каждая ферма поднимается на место и прикрепляется к пластине.Деревянные ремни обычно добавляются для перекрытия ряда ферм (часто по диагонали за лицевой стороной крыши), чтобы добавить жесткости перед укладкой черепичных реек.

    Покрытие крыши

    Облицовка крыши

    После того, как механическая конструкция установлена ​​и закреплена, можно подготовить крышу к укладке черепицы.

    Первым делом нужно исправить обрешетку. Это либо войлок плиточника (как обычный рубероид, но с усилением гессианом), либо дышащая мембрана, такая как пленка Тайвек.Он фиксируется полосами, начиная снизу. Каждая полоса (обычно ширина рулонов 1,2 м) должна перекрывать предыдущую на несколько дюймов, чтобы вода, стекающая по обрешетке, не проникала в пространство крыши. Саркинг традиционно фиксируется либо с помощью больших гвоздей, либо, что чаще, обычных проволочных гвоздей, которые частично забивают, а затем загибают.

    Стяжку обычно оставляют немного длинной на конце фасции, чтобы она могла нависать над лицевой панелью и попадать на нее воду прямо в желоб.

    После обрешетки можно прибивать обрешетку. Как правило, равномерно расположенные с интервалом 100 мм, они не только обеспечивают место крепления и подвешивания черепицы, но также значительно укрепляют крышу и укрепляют ее структуру.

    Кровля из войлока и обрешетки также в основном водонепроницаема — даже без черепицы.

    Следующее задание — мозаика. Обычно у каждой плитки есть выступы, которые позволяют ей висеть на обрешетке. В нем также будут отверстия для гвоздей, чтобы его можно было прибить к обрешетке.Каждый второй ряд нужно прибивать гвоздями. Однако фактический уровень ремонта будет зависеть от местоположения и вероятности экстремальных погодных условий. Нередко можно встретить крыши с очень небольшим количеством прибитой черепицы или вообще с ней.

    Часто бывает проще закрепить фасады до того, как будет уложен первый ряд плитки. Таким образом, облицовка может удерживать нижний ряд плиток под тем же углом, что и последующие ряды (которые частично опираются на ряды ниже).

    Черепица сначала укладывается у основания крыши.Первый ряд, возможно, придется немного укоротить, чтобы они не выступали слишком далеко за лицевую панель — в идеале они должны стекать в середину желоба. Последующие строки размещаются так, чтобы перекрывать 2/3 высоты плитки и половину ее ширины (для этого вам нужны плитки шириной 1,5x в начале каждой альтернативной строки). Плитки укладываются бок о бок, но (для простых плоских плиток) можно оставить небольшие зазоры, чтобы сохранить эстетический интервал между плитками. Современные плитки с блокировкой устанавливают свои собственные зазоры.

    После того, как все плитки уложены, плитки конька можно укладывать на раствор, а промежутки между ними заострять. Также можно указать выступающие края плитки на торцах фронтона.

    Плоская крыша

    Плоские крыши представляют собой наиболее экономичный и гибкий метод строительства кровли, во-первых, с точки зрения стоимости, но также за счет увеличения полезного пространства и / или минимизации «мертвого пространства» внутри крыши. Хотя правильная конструкция считается ненадежной, проблемной и склонной к утечкам, она может существенно увеличить долговечность плоской крыши.

    Конструкция плоской крыши

    Подавляющее большинство плоских крыш в домашних условиях состоит из деревянных стропил и деревянного настила крыши. На самом деле плоские крыши не должны быть полностью плоскими, на плоской крыше должен быть небольшой уклон или уклон, чтобы обеспечить дренаж и предотвратить скопление воды, что не только неприглядно, но может привести к более серьезным проблемам.

    Стропила / балки

    Чаще всего это балки пола размером 225 мм x 75 мм (9 футов x 3 дюйма), расположенные на деревянной стеновой плите, которая «подстилается» строительной смесью на внутренней створке стены по периметру здания.Размеры и расстояния могут значительно отличаться, особенно на старых крышах. Стропила плоской крыши обычно имеют максимальный размер 225 мм x 75 мм (9 футов x 3 дюйма), а в некоторых случаях могут быть всего 75 мм x 50 мм. Расстояние между стропилами или «центры» также может варьироваться от традиционных 400 мм (16 футов) до 600 мм (24 футов). На стропилах следует закрепить конические деревянные балки, чтобы создать достаточный уклон или «падение», чтобы вода беспрепятственно стекала с крыши.

    Терраса на крыше

    Над стропилами и опорами «настил крыши» обычно сооружается из подходящего деревянного листового материала, такого как 18-миллиметровая фанера или чистый картон.В прошлом ДСП из-за своей более низкой стоимости широко использовалось для изготовления многих плоских крыш, что приводило к ряду проблем и сегодня неприемлемо.

    В наши дни часто используется метод строительства, называемый «теплый настил», при котором изоляция размещается непосредственно под материалом настила поверх балок и опор. Это помещает стропила / балки внутрь тепловой оболочки здания, и это означает, что не требуется никаких специальных мер вентиляции для поддержания прочности балок крыши.

    Альтернативная конструкция — традиционная «холодная дека». Здесь теплоизоляция обычно размещается между балками крыши (т.е. над потолком). Поскольку теплый влажный воздух может встречаться с холодной древесиной, необходимо позаботиться о том, чтобы проветрить пустоту крыши, чтобы свести к минимуму конденсацию и возможность гниения.

    Покрытия для плоских крыш

    Битумные кровельные покрытия появились раньше римлян и имеют множество форм, в том числе; Факел применяется, войлок, горячекатаный и рулонный войлок, самоклеящийся войлок, асфальт.Внутри этих групп снова есть много разных сортов и качеств.

    Полимерные мембраны сегодня широко используются в коммерческих целях благодаря быстрому и надежному процессу установки и долгому сроку службы.

    Конструкция плоской крыши

    Проблемы с плоской крышей

    Наиболее распространенной проблемой плоской крыши, связанной со стропилами, является «провисание», которое обычно возникает одним из двух способов; а) Провисание самих стропил из-за недостаточной прочности / жесткости (толщины).б) Провисание деревянного настила крыши в результате слишком большого расстояния между стропилами и, следовательно, невозможности обеспечения необходимой опоры. Эффекты провисания могут создать порочный круг, в котором вода не может покинуть крышу, и происходит образование луж, это увеличение веса, в свою очередь, вызывает большее провисание, что еще больше усугубляет проблему.


    Как построить односкатную крышу. Skillion / плоские крыши и строительство> RoofingChildsPlay

    * в качестве аффилированного лица Amazon мы можем получать комиссионные от соответствующих покупок.

    Как разметить стропила односкатной крыши

    В этом видео я просто хочу быстро показать вам, как можно разметить положение вашего птичьего пасти на скиллионе или плоском или на том, что еще они называют моноскатным моно скатом -скатная крыша.

    Вот моя верхняя пластина , как видите. Это нижний предел, который мы расширили, но, как я сказал в нашем предыдущем видео, это не лучшая практика.

    Лучше всего сначала построить эту стену в полную высоту.

    Но в любом случае это то, что у меня есть, поэтому следующий шаг — выбросить свой кусок древесины , убедившись, что он немного длиннее , чем вам на самом деле нужно.

    Затем все, что вам нужно сделать, это разметить, где древесина встречается с пластинами. В данном случае я использовал линейку, но нет причин, по которым вы не можете использовать что-либо с линейкой. Предпочтительнее использовать прямой кусок дерева или спиртовой уровень, потому что вы сможете убедиться, что он ровный.

    Если я увеличу масштаб, вы увидите, что я только что поднялся прямо с плиты, и это даст мне то, что мы называем , скос отвеса , и я могу просто провести линию там, где мне нужно в зависимости от того, какой высоты я хочу, чтобы мой Птичий пасть был. Вот и все, как я уже сказал, спиртовой уровень был бы хорош, потому что вы можете проверить, что он на самом деле отвесный, и если предположить, что эта стена отвесная, тогда я могу просто положить линейку на тарелку.

    Мы не хотим, чтобы его толщина превышала 20 мм, и это даст нам глубину нашего птичьего рта. Опять же, вы можете использовать кусок дерева с глубиной птичьего рта, какой вы хотите, и который даст им такой же скос, как у моего обычного стропила.

    И помните, что мы повторяем эти шаги и в нижней части, и мы получаем наш чек на вырезанный птичий рот.

    Затем все, что вам нужно сделать, это измерить расстояние от задней части рта птицы, каким бы ни было ваше выступающее расстояние, отметить его, отрезать и повторить то же самое на переднем конце.

    Мы измеряем расстояние от задней части рта, учитывая ширину нашей тарелки, а затем независимо от того, каким будет выступ на этом конце.

    Тогда у нас есть образец стропил для этой скиллионной крыши.

    Это очень быстрый и простой способ сделать это. Вы можете сделать традиционный узор для стропил, как для двускатной крыши, и этот метод рассматривается в другом видео.

    Однако это очень быстрый и простой способ сделать это для многоэтажной крыши.

    Как поднять односкатную крышу

    Итак, в этом видео мы рассмотрим процедуру возведения скиллиона или плоской крыши.

    Я начну с верхней пластины одинаковой высоты, хотя, как вы увидите на видео, нет причин, по которым вы не можете менять высоту во время движения, вы увидите это по мере продвижения.

    Итак, еще раз, если вы собираетесь иметь плоский потолок под скиллионом, вам нужно учитывать это в процессе работы и отмечать это вместе с вашей скиллионной крышей.

    И, как обычно, я избавлюсь от этого, чтобы избежать путаницы, а затем мы займемся этим.

    Строительство домкрата

    Итак, первое, что вам нужно сделать, это создать скиллион или односкатную / односкатную крышу. Очевидно, что одна сторона должна быть выше другой.Вы можете сделать это, построив небольшую стену поверх существующей стены или, возможно, если у вас возникла ситуация, эта стена могла быть построена на более высокой высоте для начала.

    Обычно это предпочтительнее, потому что обрыв шпилек здесь может вызвать некоторые проблемы с креплением . Обычно предпочтительнее проводить шпильки в полный рост, а на следующем этапе — стропила. Стропила на крыше skillion обычно имеют очень пологий рот на обоих концах.

    Маленький птичий рот или нет?

    Однако, если крыша достаточно плоская, то иногда даже не стоит вставлять в нее птичий рот.

    Хорошо, но обычно у нас есть маленькие птичьи пасти на обоих концах, и у меня есть еще одно видео, в котором я показываю вам, как определить, куда они направляются, когда вы установите стропила в нужное положение.

    Вы можете перенести эту высоту на стену, а на другом конце перенести эту точку исследуемого птичьего пасти поперек и вырезать край пластины.

    И, очевидно, для поддержки кромочной пластины, нам понадобятся несколько шпилек для фронтона , и, опять же, у меня есть еще одно видео, которое показывает, как можно легко рассчитать длину этих шпилек с минимальным расчетом.

    Итак, как только это будет сделано на обоих концах, мы можем вставить триммеры для нашего свеса и кромки стропила, которые точно такие же, как наши обычные стропила, за исключением того, что потолочная рама не вырезана из «птичьего рта».

    Мы возвращаемся в игру, вы можете увидеть, как все это связано в зависимости от того, насколько плоская крыша, вам, возможно, действительно придется переместить эту подвеску немного дальше, потому что, если крыша слишком плоская, вешалка может удариться о стропила. , так что, возможно, придется повторить это еще немного.

    Вот и все. Это процедура возведения односкатной или односкатной крыши.

    Элементы каркаса крыши | СТРОЙКА

    Крыша состоит из множества различных конструктивных элементов.

    Каркас крыши — это конструкция, которая поддерживает вашу крышу.

    Главное решение, которое необходимо принять при возведении кровли, — какой материал использовать для ее строительства: дерево или металл.

    Деревянный и металлический каркас

    Древесина — самый распространенный материал для строительства домов в Австралии.Во многом это связано с ценой — каркас из дерева значительно дешевле металлического. В результате с деревянными каркасами работает намного больше торговцев, а конкуренция еще больше снижает цены.

    Металлический каркас прочнее и лучше противостоит стихийным бедствиям, таким как пожар, сильный ветер и землетрясения. Хотя стальной каркас может подвергаться коррозии в прибрежных районах, металл не деформируется и не гниет и устойчив к термитам.

    Кроме того, большая несущая способность стальной рамы может также устранить необходимость во внутренних несущих стенах.Сталь и алюминий подлежат вторичной переработке и, в отличие от древесины, часто разрезаются до нужного размера до того, как они попадут на строительную площадку, что снижает количество отходов. В большинстве современных конструкций такие вещи, как фермы и другие крупные элементы каркаса, собираются за пределами строительной площадки, а затем транспортируются на строительную площадку.

    Общие элементы каркаса крыши

    Ниже приведен список распространенных элементов каркаса крыши:

    ОПОРНЫЙ ЭЛЕМЕНТ Описание
    Доска баржи Доски для барж встречаются в домах с двускатной крышей.Их функция аналогична функциям облицовочной доски, но она проходит параллельно стропилам под углом на конце фронтона. Доска баржи маскирует ближайшие к концу двускатной крыши стропила.
    Балка перекрытия Балки потолка — это отрезки древесины или металла, к которым крепится потолок.
    Хомут Хомуты — это элементы, которые устанавливаются между стропилами для предотвращения их разлета.
    Лицевая панель К концам стропил прикреплена облицовочная доска, чтобы их замаскировать.
    Подвесная балка Подвесные балки располагаются под прямым углом прямо над балками потолка. Их крепят к балкам потолка металлическими обручами или скобами. Их основное предназначение — поддерживать балки и позволять устанавливать более короткие балки.
    Стропило бедренное Вальмовая стропила идет от стеновой плиты до конька под углом вальмовой крыши.
    Пурлин Прогон — это горизонтальный кусок дерева или металла, который поддерживает стропила или настил крыши и помогает предотвратить провисание крыши.
    Стропило Стропила — это наклонные балки, идущие от конька крыши до карниза. Они служат опорой для внешнего кровельного материала.
    Балка коньковая Коньковые балки — это длинные, прямоугольные, жесткие куски дерева, металла или камня, которые размещаются горизонтально вдоль конька крыши.
    Рейка кровельная Кровельные рейки проходят поперек или вниз по крыше (иногда и то, и другое), чтобы обеспечить точку крепления кровельных материалов, таких как черепица или черепица.
    Подставка под потолок Носители потолка устанавливаются между стеной и облицовкой, обеспечивая основу для крепления облицовки потолка.
    Стойки и подпорки Распорки и стойки — это вертикальные элементы, которые поддерживают и передают нагрузку от прогонов на распорные балки.
    Поперечная балка Распорные балки поддерживают элементы крыши там, где нет доступных несущих стоек. Они передают нагрузку кровли несущим стенам. Распорные балки должны выдерживать только нагрузки на крышу и не должны использоваться в качестве потолочных балок.
    Верхняя пластина Верхняя пластина прибивается к верхней части стеновых стоек. Это пластина, на которой сидят кровельные элементы, и фактически точка пересечения стен и конструкции крыши.Он поддерживает нагрузку на крышу и помогает передавать ее вниз по несущим стенам и в фундаменты.
    Ферма Ферма — это часть каркаса треугольной формы. Фермы крыши, как правило, производятся за пределами строительной площадки, что снижает цену и ускоряет строительство каркаса крыши. Фермы крыши обеспечивают поддержку настила крыши, каркаса и противодействуют ветровой нагрузке.
    Стропила долина Стропило долины проходит по диагонали под углом 45 ° от внутреннего угла двух пересекающихся стеновых плит до конька крыши.

    Как улучшить кровлю для нового строительства

    Среднему домовладельцу легко упустить из виду важность кровли. Но прочная крыша не менее важна, а может быть, даже больше, чем прочный фундамент. Хорошо построенная крыша важна для стоимости и долговечности нового дома. Итак, как строители могут улучшить выбор кровли и установку в новых конструкциях?

    Посмотрите на различные варианты материалов

    Кровля из асфальта или битума может быть идеальным вариантом для большинства строительных компаний и кровельщиков, но это не единственный вариант кровли, доступный в настоящее время.Тем, кто ищет способы улучшить кровлю в новых конструкциях, рекомендуется рассмотреть различные варианты, которые могут быть доступны.

    Однослойные мембранные крыши становятся все популярнее, потому что их быстро и легко монтировать, а также они могут обеспечивать различные уровни устойчивости к ультрафиолетовому излучению и химическим воздействиям в зависимости от материала. Они несовместимы с другими кровельными системами, но их можно создать практически любого цвета, что позволяет владельцам дома и бизнеса легко изменить привлекательность своего здания.

    BUR, или сборная кровля, объединяет слои асфальта и битума с армирующей тканью. Эти крыши, как правило, более долговечны и могут быть более энергоэффективными, поскольку состоят из нескольких слоев. Дело в том, что для того, чтобы добиться успеха в современном мире, важно создать кровельный репертуар, который включает в себя различные типы материалов, чтобы удовлетворить потребности различных типов клиентов.

    Безопасность превыше всего

    Кровельщики работают на значительной высоте даже в одноэтажных домах, а это значит, что всегда существует риск травмы при падении.Хотя другие вещи могут сделать компанию более прибыльной или прибыльной, важно сделать безопасность работников приоритетом. Падения составляют три четверти смертельных случаев в кровельной промышленности и одну треть смертельных случаев во всем строительном секторе.

    Безопасность включает предоставление надлежащих средств индивидуальной защиты от привязных ремней и связанных с ними систем для предотвращения падений на каски, перчатки и противоскользящую обувь. Кровельные СИЗ следует обслуживать и, при необходимости, заменять при регулярном использовании, чтобы обеспечить успешное выполнение своей работы.

    Опытные кровельщики могут отказаться от использования страховочных ремней и ремней безопасности при работе с земли, но такая простая вещь, как ношение ремня безопасности, может означать разницу между жизнью и смертью — между успешно выполненной работой и судебным иском о неправомерной смерти.

    Вместо того, чтобы полагаться на лестницы, которые не всегда устойчивы, рассмотрите возможность использования строительных лесов, чтобы рабочие могли безопасно и легко добраться до крыши во время нового строительства. Строительные леса безопаснее и эффективнее, чем лестницы, особенно для тех рабочих, которые выполняют свою работу по краям крыши.Хотя нет необходимости оборачивать весь строительный проект строительными лесами, наличие достойного фундамента, на котором можно построить, может повысить безопасность сотрудников и предотвратить дорогостоящие травмы на рабочем месте.

    В центре внимания — энергоэффективность

    Энергоэффективность станет невероятно важной частью кровельной промышленности, поскольку потребители принимают решение выбирать экологически чистые решения для строительства своих домов и предприятий. Владельцы кровельного бизнеса должны вносить необходимые изменения для создания энергоэффективных крыш на новых строительных объектах, когда они того требуют.

    Этот фокус не обязательно требует серьезных изменений в процессе строительства. Традиционная битумная черепица имеет тенденцию быть темного цвета, поэтому она собирает больше тепла и затрудняет охлаждение дома или офиса под ней. Переход на более светлую черепицу может снизить температуру крыши со 150-175 градусов по Фаренгейту, которой она может достигать в жаркий летний день, на 50-60 градусов по Фаренгейту.

    Установка изоляции снизу не является чем-то, что у большинства людей ассоциируется с кровлей, но она может помочь повысить энергоэффективность крыши.Изоляция также может быть полезна для поддержания комфортной температуры в помещении независимо от того, насколько стар или ново строительный объект, особенно в районах, склонных к жаркой или холодной погоде.

    Обеспечьте правильную установку

    Хотя замена кровли является неотъемлемой частью кровельной промышленности, это следует делать только раз в 25–30 лет, если все установлено правильно. При установке крыши на новом строительном объекте важно убедиться, что с первого раза все сделано правильно.Такая точность предотвратит дорогостоящие ошибки, требующие исправления.

    Создайте контрольный список или аналогичный инструмент, в котором подробно описывается, что необходимо выполнить для каждого шага, и требовать его использования в каждом проекте. Это может показаться повторяющейся или ненужной работой, но это может помочь создать бумажный след, который защитит компанию и сотрудников в случае ошибки, которую необходимо исправить.

    Руководители также должны уделять время проверке работы по мере ее выполнения, а не ждать, пока работа будет завершена.Активный мониторинг и проверка могут предотвратить превращение даже незначительных ошибок в большие проблемы, требующие дорогостоящих или длительных исправлений.

    Улучшение кровли для ваших клиентов

    Кровля в новостройках может показаться простой задачей, но многие вещи могут пойти не так. К счастью, большинство вещей, которые могут пойти не так, легко исправить, улучшив кровельные процессы для новых строительных проектов.

    Начните с сосредоточения внимания на таких вещах, как безопасность, варианты материалов и энергоэффективность, чтобы улучшить конструкцию кровли в новых проектах.Нет абсолютно ничего — ни прибыль, ни сроки, ни какой-либо другой аспект кровельной промышленности — что более важно, чем безопасность рабочих, выполняющих проекты.

    Советы и рекомендации по установке стропильных ферм

    Защита нового дома от атмосферных воздействий очень важна с наступлением зимы, и применение передовых методов работы со стропильными стропилами поможет упростить процесс.

    Строители домов также могут обезопасить себя с помощью этого процесса, получив доступ к информации о здоровье и безопасности и безопасным методам работы, предоставляемым Trussed Rafter Association (TRA) и ее членами.

    Десять советов по безопасной установке простой домашней кровли.

    Шаг 1

    Убедитесь, что настенные плиты выровнены и прикреплены к несущим стенам. Отметьте положение ферм на обеих стеновых плитах.

    Шаг 2

    Механически (это предпочтительный метод) или вручную поднимите первую ферму на крышу в вертикальной плоскости. Установите первую ферму так, чтобы она совпадала с положением конца диагональной распорки стропил при установке.Проверяя временный план работ, прикрепите первую ферму к обеим стеновым плитам, используя распорки и крепления правильного размера.

    Шаг 3

    Установите вторую ферму, убедившись, что ее производственная поверхность соответствует первой ферме, проверив ярлыки или отметки на ферме. Прикрепите к первой ферме временными горизонтальными распорками по стропилам и стяжкам потолка. Убедитесь, что обе фермы вертикальны.

    Шаг 4

    Установите третью ферму по направлению к торцу фронтона в правильной ориентации, проверив детали, описанные в шаге 3.Убедитесь, что он вертикальный, и прикрепите его к временной распорке вдоль стропил и потолочных стяжек, чтобы создать устойчивый блок. Установите дополнительные фермы с временными распорками обратно на этот устойчивый элемент.

    Шаг 5

    Прикрепите постоянные диагональные распорки к внутренней поверхности стропил под углом 45 градусов. Она будет прибита к стеновой пластине на нижнем конце, а затем закреплена как можно выше на первой ферме, но с оставлением места для распорки на вершине. Все постоянные распорки должны быть деревянными, размером не менее 22 x 97 мм, сухими и без дефектов.Каждая ферма должна быть закреплена 2 шт. 3,1 мм x 65 мм длинные гвозди с механическим приводом или диаметром 3,35 мм. оцинкованные гвозди длиной 75 мм. Связь может быть шарнирной при условии, что она перекрывает не менее двух стропильных ферм.

    Шаг 6

    Закрепите все оставшиеся продольные распорки к стропилам, подкосам и потолочным стяжкам. Помните, что все распорки повторяются с обеих сторон крыши.

    Шаг 7

    Теперь временное крепление можно удалить, что позволяет установить любые оставшиеся фермы, используя готовую секцию крыши в качестве средства для их временного закрепления.

    Шаг 8

    На этом этапе все оставшиеся указанные продольные, диагональные и шевронные связи должны быть прикреплены вместе с металлическими ограничительными ремнями к торцу фронтона. При использовании ферм типа «цилиндр» теперь можно подсоединить верхнюю секцию.

    Шаг 9

    После установки, но перед войлоком и обрешеткой крыши, дважды проверьте, чтобы все фермы были выровнены по вертикали и не выходили из вертикальной плоскости.

    Шаг 10

    Если требуется доступ к верхним связям или фермам типа «цилиндр», это необходимо учитывать при оценке рисков для конкретного участка.Доступ можно безопасно получить с помощью запатентованного оборудования, такого как «DTE Safe Step» или «система доступа STA». Или дополнительные деревянные элементы могут быть включены в конструкцию, чтобы сформировать опору для временной платформы доступа. Это нужно запрашивать на этапе проектирования.

    Наконец, ни в коем случае нельзя обрезать или регулировать фермы. Изменения должны производиться только с предварительного уведомления и согласия проектировщика стропильных ферм.

    Для получения дополнительных рекомендаций по фермам и их применению посетите веб-сайт www.tra.org.

    Как установить стропильные фермы | Home Guides

    Строители часто предпочитают кровельные фермы традиционным крышам с решетчатым каркасом, потому что они быстро устанавливаются. Они также избавляют от необходимости вычерчивать и вырезать сложные углы крыши. Ферма крыши — это структурная единица, состоящая из каркаса из небольших элементов, которые действуют как более крупные элементы. Фермы позволяют строителю перекрывать большие расстояния между стенами без установки центральных опор, в результате чего комнаты становятся более открытыми.Установка стропильных ферм проще, чем традиционный каркас, но здесь меньше места для ошибки.

    Схема и план

    Фермы крыши прибывают на рабочую площадку на платформе большого грузовика. Поскольку фермы тяжелые и громоздкие, для их перемещения обычно требуется кран. К фермам прилагаются схема и план конфигурации фермы, а также подробная инструкция. Каждый элемент фермы пронумерован, и первым делом нужно перенести номера на верхние стеновые плиты в соответствии со схемой.

    Установка первых ферм

    Каждый этап установки ферм следует четким инструкциям производителя. Обычно подрядчик устанавливает большую часть или все фермы на стороне крыши, противоположной расположению фермы номер один. Рабочие вручную перемещают первую ферму к концу крыши и ставят ее вверх, помещая ее на соответствующий номер на настенной плите. После установки рабочие прибивают ферму к стеновой пластине с обеих сторон и прикрепляют временные скобы, чтобы удерживать ферму в вертикальном положении.

    Установка последующих ферм

    После установки второй фермы таким же образом рабочие прикрепляют коньковую балку к вершине обеих ферм. Балка простирается до дальнего конца крыши, нависая над оставшимися там фермами. Когда рабочие устанавливают каждую последующую ферму, они прикрепляют ее к стеновым плитам и к коньковой балке. Рабочие могут использовать дополнительные временные опоры между фермами, но могут прикреплять их только к верхнему поясу фермы. Для других элементов фермы не допускается неуказанное крепление гвоздями.

    Крепление фермы

    Как ни странно это звучит, фермы крыши предназначены для перемещения как единое целое для сохранения структурной целостности крыши. Колебания температуры и влажности могут вызвать нагрузку на элементы фермы, в результате чего центр нижнего пояса поднимется вверх. Одна из самых больших ошибок, совершаемых неопытными мастерами по установке ферм, — это прибивание нижнего пояса к верхней части не обозначенных внутренних стен. Это понятная ошибка, потому что аккорд пересекает настенную пластину.К сожалению, это исключает предполагаемое движение фермы, аннулирует гарантию производителя и может привести к растрескиванию других элементов фермы. Прибивайте фермы только там, где это указано в прилагаемом макете.

    Ссылки

    Писатель Биография

    Гленда Тейлор — подрядчик и писатель, специализирующийся на строительных работах. Ей также нравится писать статьи о бизнесе и финансах, о еде и напитках, а также о домашних животных. Ее образование включает маркетинг и степень бакалавра журналистики Канзасского университета.

    Что можно и чего нельзя делать с временным креплением крыши

    Но почему так важны временные распорки, спросите вы? По двум простым причинам:

    ПРОЧНОСТЬ

    Чтобы фермы были прочными, они должны быть прямыми и отвесными. Если они установлены криво, они очень быстро начнут терять прочность и жесткость, и результат будет неутешительным.

    Перед укладкой крыши и потолка фермы должны быть полностью закреплены соответствующими ограничителями и распорками, чтобы они оставались прямыми и точными на протяжении всего процесса строительства и после него.

    Ураганы и рабочие на крыше могут легко вывести недостаточно закрепленные стропильные фермы из выравнивания, поэтому очень важно, чтобы временные распорки соответствовали требованиям AS 4440, чтобы этого не произошло.

    БЕЗОПАСНОСТЬ

    Фермы крыши обычно устанавливаются на высоте более 2 м над землей, что является средой, в которой рабочий может получить серьезную травму при падении. Правильно установленные временные распорки значительно повышают устойчивость возведенных ферм и предоставляют рабочим жесткую платформу для работы.

    Справа от первой фермы каждая последующая ферма также должна быть надежно закреплена перед продолжением. Предотвратить обрушение кровли при возведении просто обязательно.

    Вот краткое изложение основных важных моментов, которые следует запомнить. Они взяты из AS 4440 и Свода правил по предотвращению падений в жилищном строительстве, выпущенного Safe Work Australia.

    ДОС

    Перед установкой ферм убедитесь, что стенные рамы, расположенные ниже, достаточно закреплены в плоскости и смещены, а также устойчивы.

    Временно прикрепите первую ферму к земле, отвесно, прямо и в правильном положении.

    Прикрепите каждую последующую ферму к первой ферме с помощью TrussSpacers. В качестве альтернативы можно использовать измерительную штангу, чтобы точно развести их, и установить непрерывные временные стяжки для фиксации ферм.

    Минимальные размеры временных стяжек указаны ниже в Таблице 1.

    Расстояние между временными стяжками не должно превышать 3 м по верхнему поясу и 4 м по нижнему поясу (которое уменьшается до 3 м, если предполагается, что он выдержит вес установщика).

    Обычно временные стяжки устанавливают поверх верхних и нижних поясов, но установка и на их нижней стороне также приемлема.

    Установите диагональные связи, если позволяет каждая секция ферм.

    НЕЛЬЗЯ

    Верхние плиты стен не предназначены для того, чтобы на них можно было вставать ферм, проходящих снизу вверх.

    Фермы нельзя вставать, пока они не будут полностью закреплены и закреплены в соответствии с инструкциями.

    Твердые блокировки, выбоины или короткие обрезки между фермами не заменяют непрерывные временные связи или распорки фермы, потому что они не эффективны при растяжении.Известно, что фермы распадаются и разваливаются при использовании забивания.

    Не устанавливайте большое количество ферм, не установив диагональные связи по пути, поскольку временное крепление первой фермы к земле может не выдержать такого количества ферм.

    Оставьте временные распорки на месте после завершения, если они не мешают продвижению.

    About Author


    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
