Красивая стильная кухня-столовая — необходимость для каждой семьи, но она требует тщательной уборки. Времена, когда кухню просто перебеливали и перекрашивали каждый год, канули в прошлое. Процесс приготовления пищи всегда сопровождается выделением влаги и продуктов сгорания, оседающих на стенах, мебели, потолке. Избавиться от этой проблемы помогает вытяжка.

Зато возникает другая проблема: вытяжка и труба для вытяжки на кухне выглядят не очень эстетично, их стараются замаскировать и выполнить максимально компактными. Мы приветствуем нашего дорогого постоянного читателя и предлагаем статью о том, как выбрать и смонтировать воздуховод от вытяжки своими руками.

Применение вентиляционных труб в быту

Жилые дома должны иметь вентиляцию. Человек в процессе дыхания выделяет углекислый газ и влагу, приготовления пищи — влагу, копоть, жир, углекислый газ, санитарные приборы — много влаги. Влага оседает на стенах и мебели, что приводит к образованию плесени. Углекислый газ и продукты сгорания, запахи от приготовления пищи приводят к быстрой утомляемости, раздражению дыхательных путей, ухудшению самочувствия, уменьшению работоспособности. Часть образующихся при жарке веществ — канцерогены.

В старых домах советской постройки с небольшими квартирами и неплотными дверьми вентиляция на кухне и в ванной одновременно удаляла и часть воздуха из жилых комнат. Короба вентиляции при этом встраивались в конструкции здания. В частных домах вентилирование не предусматривали вообще — ситуацию с углекислотой спасала печь с дымоходом: воздух для топки печи забирался из дома и удалялся вместе с продуктами сгорания топлива за пределы жилого помещения. В дома и квартиры свежий воздух поступал через неплотности в деревянных окнах и дверях. Гарь и копоть просто оседала на стенах и потолке — их приходилось каждый год белить.

В квартирах встречаются вентканалы в кухонных вытяжках, дополнительной вентиляции ванных и санузлов.

В современных домах, помимо вытяжки, часто монтируют дополнительные системы вентиляции — вытяжной и приточно-вытяжной. В пассивных и энергоэффективных домах устройство приточно-вытяжной вентиляции с рекуперацией тепла является обязательной составляющей конструкции дома.

Отличия кухонной вытяжной системы от вентиляции

Кухонная вытяжка является местной вытяжной вентиляционной системой с искусственным побуждением и принципиально от вентиляции ничем не отличается. Есть отличия от общеобменной внутриквартирной вентиляции: общеобменная вентиляция в многоквартирных домах проектируется с естественным побуждением и работает без участия вентиляторов. Кроме того, общеобменная вентиляция служит для обеспечения воздухообмена во всей квартире, а вытяжка удаляет загрязненный воздух в конкретном месте и только тогда, когда необходимо.

Важность воздуховода для кухни

Существующая общеобменная вентиляция не удаляет продукты горения и испарения конкретно от плиты, она служит для замены воздуха во всем объеме помещения.

Современных хозяек такая ситуация не устраивает. Нам хочется качественного и долговечного ремонта на кухне, у работающей женщины нет времени регулярно отмывать стены, потолок и мебель. Спрос рождает предложение — появились местные вентиляционные установки над кухонными плитами — вытяжки. Но загрязненный воздух необходимо удалять за пределы помещения, и эту функцию выполняют воздуховоды.

Плюсы и минусы

Плюс воздуховода один: удалить углекислый газ, воду и копоть без него нельзя.

Минусы воздуховодов:

  • Занимают место.
  • Портят интерьер кухни.
  • При некачественном монтаже усиливают шум вентилятора.
  • Требуют регулярной мойки снаружи и периодической очистки внутри.

Всегда ли можно устанавливать вытяжку?

Возможны ситуации, когда установка вытяжки запрещена правилами эксплуатации газовых приборов.

Если в одном помещении с вытяжкой находится газовый водонагреватель (колонка) или газовый отопительный котел с открытой камерой сгорания, вытяжку с удалением воздуха (циркуляционную) устанавливать нельзя. Удаление продуктов горения из котла происходит без принудительного побуждения, при включении вентилятора вытяжного устройства может произойти опрокидывание тяги и заброс в помещение токсичных продуктов горения.

Допускается установка проточного вытяжного устройства, только если установлен котел с закрытой топкой (с коаксиальным дымоходом и забором воздуха для горения с улицы).

Можно устанавливать устройства циркуляционного типа с фильтрами, очищающими воздух от жира и копоти.

Можно ли обойтись без воздуховода

Вытяжки выпускают проточные и циркуляционные:

  1. Проточные удаляют отработанный воздух из помещения.
  2. Циркуляционные очищают воздух без удаления из помещения.

Циркуляционные вытяжки устанавливаются над плитой, воздух проходит через корпус с угольным фильтром и очищается от жира. Для этих устройств воздуховоды не нужны, они компактны и легко монтируются. Но у них есть другие недостатки — необходимость частой смены фильтров, недостаточная очистка воздуха, отсутствие удаления влаги и углекислого газа.

Виды: материалы и характеристики

Для монтажа небольших домашних вентсистем промышленность выпускает широкий ассортимент труб и комплектующих.

Воздуховоды для бытовой вентиляции подразделяются:

  • По материалу — из пластика, алюминия или оцинкованной стали.
  • По форме — квадратные, прямоугольные, круглые.
  • По степени гибкости — гибкие или жесткие. Гибкие короба изготавливают из гофрированного алюминия или оцинкованной стали. Жесткие воздуховоды из металла не применяются из-за сложного монтажа и сложности изготовления труб из оцинковки небольших размеров (от 100 до 150 мм в диаметре или длине стороны сечения). Алюминиевые трубы подходящих размеров дороги, особых преимуществ в их установке нет, поэтому их тоже не применяют для кухонной вытяжки.

Пластиковые

Пластиковые воздуховоды бывают круглые, квадратные и прямоугольные с гладкой поверхностью. Бывают белые и окрашенные в разные цвета — легко подобрать оттенок, подходящий к мебельному гарнитуру или обоям.

Пластиковые короба очень гладкие — их легко мыть, внутри меньше скапливаются жир и копоть. Гладкие стенки обеспечивают наименьшее сопротивление воздуха — поэтому такие трубы меньше вибрируют и шумят. Пластиковые короба самые малошумные по сравнению с гофрой.

Срок службы составляет не менее 10 лет.

Из гибкой гофрированной алюминиевой трубы

Очень практичный вариант воздуховода — гофрированная алюминиевая труба круглого сечения. Гибкую трубу удобно монтировать, для нее не требуются поворотные элементы — ее можно просто изогнуть. Алюминиевая труба долговечна, но ее очень сложно очистить от оседающих на стенках жира и копоти. Гофрированная внутренняя поверхность создает большое сопротивление току воздуха, трубы больше шумят при работе вытяжки.

Металлическая

Гофротруба может быть из оцинкованной стали. Такая труба немного жестче и прочнее, но в остальном ее монтаж так же прост, как и для алюминиевой гофры.

Места с поврежденным цинковым слоем ржавеют, жесткость трубы усложняет ее монтаж, поэтому стальную гофру для внутренних бытовых систем вентиляции применяют редко.

По степени гибкости

Алюминиевая гофра пластичнее стальной, ее легче изгибать, растягивать и сжимать.

Пластиковые воздуховоды применяются только жесткие, гофрированные трубы из пластика не подходят для транспортировки горячего воздуха.

Преимущества пластиковых и металлических воздуховодов

Преимущества пластиковых коробов:

  • Маленькое трение воздуха и потери мощности при прохождении воздуха по трубам.
  • Легко моются; меньше оседают жир и копоть.
  • Красиво вписываются в интерьер.
  • Выпускается много разновидностей комплектующих, позволяющих собрать систему любой конфигурации.

Преимущество металлической гофры:

  • Требуется меньше переходников и уголков; плавные повороты меньше снижают эффективность системы.
  • Возможность растягиваться и сжиматься облегчает монтаж.
  • Небольшая цена.

Какой вариант лучше

Лучше пластиковые короба — у них меньшее сопротивление потоку воздуха, они лучше вписываются в интерьер и моются.

Но в некоторых случаях при скрытой прокладке необходимы гибкие гофрированные трубы.

Советы по выбору

При выборе типа трубы руководствуются в первую очередь эстетическими соображениями. Перед тем как сделать выбор, определяют, будет короб монтироваться открыто или закрываться мебелью, коробом, фальшстеной, подвесным потолком.

Гофрированные блестящие трубы портят кухонный интерьер, чаще при открытой прокладке воздуховодов выбирают гладкие пластиковые трубы — они легко моются и бывают окрашены в нужные цвета — белый или цветной под потолок или стены. Короба прямоугольного и квадратного сечения лучше вписываются в интерьер, круглые пластиковые короба имеют минимальное сопротивление току воздуха.

При скрытой прокладке выбирают гофрированные трубы — их легче монтировать, не нужны переходники, уголки, их легче изогнуть при обходе препятствий и для поворота. Для маскировки металлических труб понадобятся дополнительные затраты. В случае возникновения проблем добраться до скрытой трубы будет сложно.

Диаметр и форма

Диаметр круглой трубы должен быть равен диаметру выходного патрубка кухонной вытяжки.

Минимальное сопротивление движению воздуха оказывают круглые короба.

Идеальная форма для воздуховода — прямая. Острые углы при монтаже воздуховодов недопустимы.

Размеры и сечение

Сечение квадратной или прямоугольной трубы должно быть равным по площади сечению круглого патрубка вытяжки. Заужение сечения приведет к ухудшению работы системы, перегрузке вентилятора, усилению шума, вибрации и ослаблению креплений. Лучше взять трубу с небольшим превышением площади сечения. Большое превышение сечения приведет к увеличению расходов и сложностям с маскировкой трубы.

Небольшое заужение сечения допустимо только в том случае, если мощность вентилятора взята «с запасом» и вытяжку включают на максимальную мощность редко.

Оптимальная длина воздуховода не более 3 метров. При большей длине воздуховода необходимо увеличить мощность вентилятора.

Диаметры гофрированной трубы, применяемой в бытовой вентиляции: 100 мм, 125 мм, 150 мм.

Размеры пластиковых коробов: 80×80 мм, 100×100 мм, 125×125 мм, 55×110 мм, 50×120 мм, 60×204 мм, 90×220 мм.

Диаметры пластиковых труб: 100 мм, 125 мм, 150 мм, 200 мм.

Расчет минимально необходимого размера

Расчет сечения короба вытяжки не нужен. Сечение должно быть равно сечению выходного патрубка вытяжки. Если вытяжка приобретена с запасом по мощности и включение ее на максимальную мощность не планируется, то сечение можно заузить.

Рассчитывается минимальное сечение по формуле:

Sмин=Sраб *(QрабQмакс), где

  • Sмин — минимальное возможное сечение.
  • Sраб — паспортное сечение патрубка вытяжки.
  • Qраб — требуемый объем удаляемого воздуха.
  • Qмакс — максимальный объем удаляемого воздуха (по паспорту вытяжки).
  • Qраб рассчитывается по формуле:
  • Qраб = объем кухни х 12 раз х 1,3 в м³.

В соответствии с санитарными нормами, 12 — коэффициент воздухообмена (воздух в кухне должен смениться 12 раз за час), 1,3 — коэффициент потерь мощности в воздуховоде и вентиляционной шахте.

Правила подключения для всех типов труб

Рекомендации:

  1. Воздуховод должен быть тщательно загерметизирован на всех стыках.
  2. Система должна содержать минимальное количество переходников, поворотов, сужений — они приводят к уменьшению эффективности.
  3. Короба должны быть надежно прикреплены к стенам и потолкам с помощью специальных хомутов. Если короба будут подвижны, то система будет вибрировать, повысится уровень шума и нарушится герметизация.

Правила прокладки воздуховода от вытяжки до отверстия вентшахты

Для правильной прокладки воздуховода необходимо по возможности выбрать кратчайший путь от вытяжки до отверстия в вентиляционной шахте. Если воздуховод слишком длинный, нужно рассмотреть другой возможный путь отвода загрязненного воздуха — например, на улицу.

Форма воздуховодов должна иметь минимум поворотов. Каждый поворот канала на 90° снижает эффективность вытяжки на 10%. По возможности необходимо производить плавный поворот трубы с помощью двух отводов на 135° или разноугловых колен (см. 6 на рис.). Нельзя производить поворот короба под острым углом — это полностью остановит движение воздуха в трубопроводе.

Если длина воздуховода слишком велика, необходимо с помощью специалистов пересчитать потери мощности в воздуховоде и необходимую мощность вентилятора.

Особенности и нюансы монтажа своими руками

Монтаж вентиляционных труб от вытяжки — несложная задача, вполне посильная для домашнего мастера даже с небольшим опытом работы. При внимательном следовании нашим советам монтаж коробов вентиляции пройдет без проблем.

Необходимые инструменты и материалы

Для выполнения работы понадобятся:

  • Дрель.
  • Шуруповерт.
  • Ножовка или болгарка.
  • Герметик.
  • Короба, отводы, переходники нужного сечения.
  • Обратный клапан.
  • Вентиляционная решетка для подключения коробов к вентиляционной шахте.

Установка воздуховода внутри помещения

Для монтажа коробов необходимо тщательно разметить и измерить весь маршрут прохождения системы. Решетку на отверстии в шахте демонтируют, при необходимости очищают шахту от пыли, копоти и паутины.

После установки вытяжного оборудования соединяют короб с патрубком вытяжки. Все стыки промазывают герметиком. Термостойкий герметик не нужен — температура отводимого воздуха не слишком велика.

Затем монтируют систему, вставляя отдельные элементы один в другой. Трубы укорачивают до нужной длины, обрезая с помощью ножовки или болгарки. Короб закрепляют на стене при помощи специальных держателей или хомутов. Расстояние между креплениями — не больше 500 мм.

Решетку крепят к стене шахты дюбелями. Практичнее использовать решетку с отверстием для короба и отверстием для естественной вентиляции. В системе должен быть установлен обратный клапан — при неработающей вытяжке он будет препятствовать поступлению воздуха из вентшахты назад в помещение.

Для монтажа системы используют только трубы, адаптеры и соединители промышленного производства — не стоит изобретать велосипед, промышленность выпускает фитинги для любой геометрии венткоробов и переходы от круглой трубы к прямоугольной.

После монтажа системы ее испытывают:

  1. Если обнаружена негерметичность, промазывают щель герметиком.
  2. Если при соприкосновении системы с какими-либо конструкциями возникает дребезжание, в этом случае необходимо проложить прокладку из пенополистирола или вспененного полиэтилена.

Теплоизоляция труб на чердаке

В воздуховоды не должна попадать вода. Вентилятор при попадании воды быстро выйдет из строя. Для того чтобы влага не оседала на стенках вентиляционных труб и коробов, необходимо сделать утепление. Для этого используют плиты из вспененного пенополиуретана или минваты. Сверху утеплитель закрывают рубероидом или стеклотканью и закрепляют проволокой.

Как спрятать технику

Вытяжку можно закрыть декоративным экраном или имитацией кухонного подвесного шкафчика.

Как спрятать трубы от вытяжки на кухне

Вариантов сокрытия труб существует несколько:

  • Зашивка конструкциями подвесного потолка.
  • Прокладка через кухонные шкафчики.

  • Прокладка над шкафчиками и закрытие декоративным экраном.
  • Окраска или декор под цвет стен и потолка.
  • Закрытие декоративными коробами.

  • Закрытие экраном, имитирующим стену, например, из гипсокартона.

При устройстве коробов за фальшстеной или подвесным потолком следует учитывать тот факт, что разобрать и почистить или отремонтировать систему будет непросто — придется разбирать стенку или демонтировать потолочные конструкции.

Обустройство вытяжки без короба

Вытяжки циркуляционного типа компактнее, чем проточные, монтаж их проще. Вытяжку без труб просто крепят к стене или подвешивают к потолку (если плита размещена посреди кухни на острове).

Видео

Все тонкости монтажа короба от вытяжки можно увидеть на нашем видео:

Варианты вывода воздуховода

Существует несколько вариантов использования и подключения воздуховода в кухне:

  • К одному воздуховоду подключить одну или две точки забора воздуха.
  • Вывести короб на улицу или в вентиляционную шахту.

В любом случае в помещении должна работать общеобменная вентиляция.

С одним входом

При подключении к вентиляционной системе одной точки забора воздуха должна быть предусмотрена возможность работы естественной вентиляции. При наличии на кухне двух вентиляционных шахт вытяжку подключают к одной из них, во второй шахте оставляют отверстие (с решеткой) для естественной вентиляции.

Если шахта одна, то возле входа трубы вытяжки в вентиляционную шахту устанавливают тройник с возможностью переключения между вытяжкой и отверстием для естественной вентиляции. Бывают решетки с отверстиями для естественной вентиляции и обратным клапаном, не пропускающим воздух из шахты назад в помещение.

С двумя входами

Если возникла необходимость подключения двух точек забора воздуха к одной системе, то между тройником и вентиляторами должны быть установлены обратные клапаны, иначе вентиляторы будут мешать друг другу работать. Желательно также не включать вентиляторы одновременно. Возле решетки устанавливают третий обратный клапан.

На улицу

Если вы приняли решение вывести короб на улицу, то необходимо закрыть выходное отверстие решеткой, чтобы в трубу не попадали птицы или животные. Необходимо также установить обратный клапан для предотвращения попадания холодного воздуха внутрь помещения.

Заключение

Мы прощаемся с нашим уважаемым читателем и желаем ему удачи в монтаже вытяжки и коробов вентиляции на кухне. Надеемся, что наша статья поможет вам сориентироваться в выборе труб для системы вентиляции, быстро и качественно ее смонтировать. Подписывайтесь на канал, делитесь полезностями в соцсетях, приводите друзей на наш сайт.

Загрузка...

Вытяжка для кухни своими руками: чертеж, материалы, монтаж вытяжки

Каждая хозяйка согласится с тем, что наличие вытяжки на кухне – неоспоримое удобство и даже необходимость. Она помогает вовремя избавиться от запахов приготовленной пищи, нормализовать температуру в помещении. Однако, настолько ли сложно сделать кухонную вытяжку своими руками? В статье я расскажу, как сохранить семейный бюджет, построив самостоятельно этот важный кухонный атрибут.

Подготовительные работы

Принцип работы кухонной вытяжки заключается в двух действиях: отток отработанного воздуха и приток свежего. Установка вытяжки не имеет смысла, если в квартире нарушена работа вентиляции. Поэтому первым этапом в монтаже кухонной вытяжки станет проверка тяги вентиляционного хода. Популярным способом проверки является зажженная спичка. Поднесите спичку к вентиляционному отверстию и понаблюдайте за поведением пламени. Если язычок наклоняется в сторону трубы, значит вентиляция в порядке, прямое расположение пламени говорит о проблемах с вентиляцией, наклон от трубы – об обратной тяге. Однако, профессионалы не советуют использовать для проверки вентиляционной тяги открытое пламя. Дело в том, что внутри трубы возможно скопление легковоспламеняющихся газов. Неправильные действия могут привести к опасным ситуациям, поэтому для самостоятельной проверки воспользуйтесь небольшим листом бумаги или кальки.

При любых проблемах вентиляции сначала займитесь их устранением. Прочистка труб из квартиры возможна только поверхностная, надежней вызвать специалиста для этой работы. Когда работа вентиляции восстановлена, приступайте к монтажу кухонной вытяжки. Перед началом строительства определитесь с видом кухонной вытяжки, которую собираетесь установить:

  • Пассивная кухонная вытяжка. Работает при помощи восходящей тяги, целесообразна при отсутствии проблем с вентиляцией.
  • Активная кухонная вытяжка. Принудительное удаление отработанного воздуха при помощи электровентилятора.

Монтаж вытяжки

Начните работу с составления чертежа кухонной вытяжки и расчета необходимого количества материалов. Выбор материалов для кухонной вытяжки индивидуален в зависимости от предпочтений, но общий список неизменен. Вам понадобится металлический профиль и листы гипсокартона для каркаса вытяжки, отделочные материалы, гофрированная труба для воздуховода и расходники. Рассмотрим подробнее строительство вытяжки своими руками.

  • Пользуясь чертежом, отметьте расположение будущей вытяжки на стене. Воспользуйтесь следующими размерами: ширина и глубина вытяжки равна ширине и глубине варочной поверхности, высота над индукционной и электрической плитой 65-70 см, над газовой – 75-80 см. Не забудьте оставить место для трубы в вентиляцию.
  • Создание каркаса вытяжки начните с верхнего уровня из металлического профиля. С помощью анкеров прикрепите профиль вокруг вентиляционного отверстия. Опустите вертикальные элементы и поперечные дуги. Соедините с нижним уровнем.

  • Воздуховод соедините с вентиляционным отверстием при помощи гофрированной трубы. Старайтесь избегать поворотов трубы, с каждым изгибом эффективность тяги снижается на 10%. Чтобы снизить шум при работе вытяжки, оберните трубу звукоизоляционным материалом.
  • Обшейте каркас гипсокартоном и завершите работу финальной отделкой, подходящей под стиль и цветовое решение кухни.

Преобразовать получившуюся пассивную вытяжку в активную легко: установите фильтры и электрический двигатель с вентилятором внутрь каркаса.

Советы по установке вытяжки

Перед началом работы ознакомьтесь с советами специалистов по ремонту, чтобы избежать ошибок во время монтажа.

  • Самый быстрый и простой способ внешней отделки – гипсокартон, шпаклевка по углам и финальная покраска или побелка. В зависимости от стилистики кухонного гарнитура замените гипсокартон на фанеру, добавьте украшений деревянным багетом или полиуретановым плинтусом.
  • Разметку вытяжки проводите с установленной на места кухней. Такой способ поможет избежать ошибок в расчетах.
  • Если поместить короб внутрь одного из ящиков кухни, вытяжка будет спрятана от посторонних глаз, не потребуется тщательная отделка.
  • Шнур от активной вытяжки не должен провисать или находиться в непосредственной близости от газовой плиты. Лучшее и безопасное решение – заранее подготовить штробы в стене для проведения кабеля.

Вытяжка для кухни своими руками готова. Не забывайте раз в полгода открывать и очищать короб изнутри от осевшего жира, пыли и ненужного мусора.

устройство правильного дымоотвода своими руками

Для обогрева временных построек, гаражей, теплиц, подсобок часто используется буржуйка. Но она также выделяет продукты горения, много дыма от сожженных дров или прочего топлива.

Поэтому потребуется решить, как сделать дымоход для буржуйки и где лучше его установить, чтобы было недорого и эффективно. Тем более что это можно сделать своими руками. Причем все не так сложно, как может показаться на первый взгляд.

Чтобы вам было проще разобраться со сборкой и установкой дымохода, в этой статье мы рассмотрели пошаговый процесс, начиная с выбора материала и сборки и завершая проверкой работоспособности уже смонтированной системы.

Содержание статьи:

Из чего можно сделать дымоход?

Чтобы пользоваться буржуйкой, понадобится позаботиться об отведении дыма. Для этого предстоит соорудить дымоход, подобрав оптимальный материал.

Для проведения работ можно пригласить специалистов, а можно все сделать своими силами – тем более, что объем работ невелик.

Виды труб для дымохода

Для изготовления трубопровода для отведения дыма используют различные материалы.

Изначально, в зависимости от материала изготовления, существует 2 варианта:

  1. Взять готовые трубы, изготовленные на заводе;
  2. Изготовить трубы из листов нержавейки или другого листового металла.

Самый дешевый способ – самостоятельно изготовить трубы. Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек.

Двойные – сэндвич-трубыДвойные – сэндвич-трубы

Для дымохода буржуйки можно самостоятельно изготовить не только обычные трубы, но и двойные – сэндвич-трубы. Для этого понадобится 2 трубы разного диаметра и жаропрочный утеплитель

Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.

Причем можно сделать и утепленную трубу для дымохода, изготовив для этого из листов 2 трубы различного диаметра. Или же взять готовые металлические разного диаметра. Помимо самостоятельного изготовления труб для дымохода, можно остановиться на более простом и быстром варианте – купить готовые трубы из нужного материала.

Элементарный вариант сборки дымохода для буржуйки предполагает использование готовых стальных труб и углового элемента. Из них собирают дымовой канал и приваривают к самодельной печке:

Галерея изображений

Фото из

Шаг 1: Приваривание патрубка к вершине печки

Шаг 2: Сборка дымового канала

Шаг 3: Вывод дымохода буржуйки наружу

Шаг 4: Сооружение наружной части трубы

Среди материалов наиболее распространены следующие:

  • Кирпич. Это самый дешевый материал. Из него выкладывают дымоход на месте, но это потребует сноровки;
  • Сталь. Нержавеющая, оцинкованная, легированная (углеродистая) труба может использоваться в качестве дымоотвода;
  • Керамика. Керамические изделия отличаются высокой стоимостью, что исключает монтаж в гараже или подсобке;
  • Асбестоцемент. Асбестоцементные изделия доступны по цене, но не пригодны в качестве материала для сооружения дымохода. Хотя часто их можно увидеть в этой роли;
  • Вермикулит. Эти трубы выполнены из нержавейки с 5-сантиметровым слоем вермикулита, нанесенного на внутреннюю поверхность трубы.

Помимо таких вариантов рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.

Металлические жаропрочные трубы и переходникиМеталлические жаропрочные трубы и переходники

Для буржуйки нецелесообразно покупать дорогостоящие трубы. Чтобы изготовить дымоход достаточно купить металлические жаропрочные трубы и переходники для монтажа всей конструкции

Рекомендации по выбору трубы для буржуйки

Чтобы сделать дымоход для буржуйки, не обязательно своими руками сооружать трубы из металлических листов. Для этого понадобится определенная сноровка и время.

Ведь листы сначала нужно будет свернуть в трубку нужного диаметра, а затем плотно закрепить шов, используя заклепки и жаропрочный герметик. Гораздо проще и быстрее купить нужные изделия, произведенные на заводе.

Жаропрочный герметикЖаропрочный герметик

Для сборки всей конструкции дымохода и плотного крепления ее отдельных составляющих нужно использовать жаропрочный герметик, который способен выдержать температуру от 1000 градусов по Цельсию

Что касается материала, то брать дешевые асбестоцементные трубы для этих целей не стоит – этот материал не выдержит, если температура в процессе топки поднимется выше 300 градусов Цельсия. Да и сама труба довольно тяжелая.

Также она будет поглощать конденсат. А проделать отверстие для прочистки от сажи или удаления конденсата будет проблематично.

Из кирпича делать дымоход для буржуйки – неоправданно большие расходы. Во-первых, редко кто из домашних мастеров умеет делать правильную кладку. А во-вторых, это громоздкая конструкция, требующая дополнительно усилить фундамент. Буржуйка же – это временное отопительное оборудование.

Временным заместителем стационарной металлической трубы может послужить металлизированная гофра, однако для постоянного использования ее нужно заменить металлической трубой:

Галерея изображений

Фото из

Для того чтобы недавно сделанной буржуйкой, действующей на отработке, можно было сразу начать пользоваться, функцию дымохода можно доверить гофре диаметром 100 мм

Узел подсоединения гофры к самодельной печке и вывод ее за пределы гаража необходимо тщательно герметизировать металлизированным скотчем

Временное решение, гофру, необходимо поменять в обязательном порядке. Лучший вариант - покупка стальных элементов для дымохода. Домашние мастера могут собрать канал из отслуживших труб ВГП

Патрубок, к которому будет присоединена дымовая труба, можно приварить или прикрутить, используя цельнолитой с ним фланцевый диск

Патрубки и трубы с фланцами в примере используются во всех ответственных соединениях и в устройство прохода через кровлю гаража

Для обеспечения герметизации в узлах с фланцевыми соединениями используется паронитовая прокладка, вырезанная по размеру фланца

Дымовой канал последовательно собирается из частично подготовленных к монтажу участков

С применением фланца обустраивается проход дымового канала из старых труб через чердачное перекрытие, стену или кровельную систему гаража

Шаг 1: Установка гофры вместо трубы

Шаг 2: Герметизация узлов подсоединения

Шаг 3: Подбор компонентов для сборки дымохода

Шаг 4: Фланцевое соединение патрубка с печкой

Шаг 5: Использование фланцев в рядовых соединениях

Шаг 6: Применение паронитовой прокладки

Шаг 7: Сборка дымокого канала из старых труб

Шаг 8: Обустройство проходки с помощью фланца

Оптимально взять металлические трубы из нержавейки, а лучше, из легированной стали. Конструкция из такого материала способна прослужить в качестве дымохода 7-10 лет. Это при условии, что трубы достаточной толщины – 6-10 мм и более. Да и качество сборки всех элементов системы, выводящей дым, играет важную роль.

Еще одно несомненное преимущество металлических труб – их легкость. Небольшой вес позволяет в одиночку выполнить все работы по сооружению дымохода для буржуйки.

Галерея изображений

Фото из

Кирпич для дымохода

Металлическая труба

Буржуйки на отработанном масле

Дымоход для буржуйки в помещении

Рекомендуем вам также ознакомиться с более полной информацией по .

Определившись с материалом будущего дымохода, можно приступать к покупке всех комплектующих и сооружению правильной и работоспособной конструкции.

Инструктаж по сооружению дымохода

Сложность сооружения дымохода для буржуйки зависит от того, где именно будет установлена печка. Ведь прорезать отверстие в кровле сложнее, чем продеть трубу сквозь окно.

Поэтому трудоемкость и время изготовления правильного дымохода для буржуйки полностью зависит от индивидуальных особенностей конкретного домовладения.

Этап #1 – сборка дымохода

Самый простой вариант сооружения дымохода – если буржуйкой предстоит пользоваться на улице. Здесь важно выбрать оптимальное место для установки печки, чтобы с ней не соприкасались легковоспламеняющиеся предметы. Да и сами трубы должны быть жаропрочными.

Буржуйка на улицеБуржуйка на улице

Для буржуйки на улице достаточно присоединить трубу нужного диаметра, по которой будет уходить дым. Это повысит тягу и убережет пользователя от воздействия дыма

Если же трубопровод для удаления дыма будет сооружаться в помещении, то нужно соблюдать ряд правил безопасности, которые помогут уберечь себя и своих близких от пожара.

Во-первых, трубы должны выдерживать высокую температуру – желательно 1000 градусов по Цельсию и выше. Ведь дым, выделяющийся в процессе сгорания топлива в буржуйке, может иметь довольно высокую температуру.

Во-вторых, важно расположить саму печку так, чтобы она не соприкасалась с поверхностями, которые могут загореться. Если стены отделаны вагонкой или пластиком, то предстоит выполнить дополнительные работы, чтобы защитить себя от возникновения пожароопасной ситуации.

Пол под буржуйкой жаропрочныйПол под буржуйкой жаропрочный

Пол под буржуйкой должен быть из материала, не способного воспламениться. Если из топки случайно выпадет горящее полено, это защитит помещение от возгорания

В-третьих, место вхождения трубы в потолок или стену должно быть правильно оформлено.

Для этого важно выдержать расстояние до близлежащих предметов и стен – в процессе работы печки температура трубы будет возрастать и предметы, находящиеся рядом, могут вспыхнуть.

От дымохода может загореться кровляОт дымохода может загореться кровля

Все места соприкосновения дымоходной трубы с деревом, утеплителем или прочими горючими материалами важно тщательно изолировать. Иначе пожара не избежать

В-четвертых, к одному дымоходу можно присоединить лишь одну буржуйку. Для второй печки в соседнем помещении лучше проложить отдельный трубопровод по отводу дыма.

Этап #2 – выполнение замеров

На подготовительном этапе предстоит определить нужный диаметр труб и их общую длину. Сначала стоит рассчитать диаметр трубы. Правильно, если он будет в 2,7 раза больше, чем объем камеры сгорания.

Так, если буржуйка на 50 литров, то диаметр дымохода должен быть: 50*2,7=135 мм. Так, если взять трубу диаметром 100 мм, она не справится с выделяемым дымом. В результате будет слабая тяга и эффективной работы от такой буржуйки ждать бесполезно.

Соединительные детали для устройства дымоходаСоединительные детали для устройства дымохода

Также просчитать нужное количество соединительных деталей – колен, тройников и прочих комплектующих

Кроме того, предстоит измерить длину будущего трубопровода для удаления дыма. Для этого важно выбрать постоянное место нахождения буржуйки в помещении.

Затем определить, в каком месте труба будет выходить на улицу. Важный момент – в процессе отведения дыма в дымоходе, проходящем на улице, будет скапливаться конденсат. О его удалении стоит позаботиться.

Тройник для удаления конденсатаТройник для удаления конденсата

Для удаления конденсата следует установить тройник, который поможет справиться с этой проблемой

Теперь предстоит измерить расстояние трубопровода на улице и не забыть, что дымоход будет подниматься, в среднем, на 1,5 метра над коньком крыши.

Также следует предусмотреть, что в процессе монтажа понадобятся колена, тройники, проходной стакан, стыковые колена, жаропрочный герметик, асбестовый шнур, трубы нужного диаметра, или сварка для соединения всех комплектующих в единую конструкцию дымохода.

Все это нужно вовремя приобрести, когда все замеры будут проведены. Наличие необходимых материалов позволит приступить к этапу монтажа дымохода для буржуйки.

Отверстие под проходной стакан Отверстие под проходной стакан

Отверстие под проходной стакан также проделывается заранее. Здесь важно тщательно убрать все материалы, которые могут загореться

Еще предстоит заранее решить, где именно труба будет выходить на улицу:

  • через окно;
  • через стену;
  • через потолок.

От этого будет зависеть, где предстоит проделать отверстие. Чаще всего трубу пускают через стену или потолок. Для обеспечения безопасности в этом месте предстоит купить специальный проходной узел – стакан. Он изготовлен и жаропрочного материала, который убережет от пожара.

Проходной стаканПроходной стакан

Проходной стакан устанавливается в первую очередь. И лишь потом предстоит собирать конструкцию дымохода

Этап #3 – монтаж всех составляющих конструкции

Когда речь идет о буржуйке, которая работает на улице, то здесь важно взять трубу нужного диаметра, соответствующего патрубку, отходящему от буржуйки.

Дымоходную трубу нужно надеть на патрубок. Это важно, ведь если ее вставить в патрубок, то дым может просачиваться в месте соединения. Более ничего монтировать не придется – буржуйку можно использовать для приготовления или разогрева пищи.

Если речь идет об обустройстве дымохода в подсобном помещении, в гараже или теплице, то здесь порядок проведения работ будет сложнее. Сначала нужно взять отрезок трубы и тщательно зафиксировать его на дымоходном отверстии/патрубке буржуйки. Важно именно надеть трубу на этот патрубок.

Затем предстоит удлинить трубопровод, используя колено. Цель – достигнуть стены/потолочного перекрытия. Здесь уже ждет проходной стакан, сквозь который будет проходить дымоход.

Вокруг проходного стакана нужно убрать утеплительВокруг проходного стакана нужно убрать утеплитель

Вокруг проходного стакана нужно убрать утеплитель и прочие материалы, которые могут загореться

Далее трубопровод выходит в подкровельное пространство и на крышу или через стену на улицу. Здесь важно, чтобы уличная труба была утепленной. Также, когда труба выходит на улицу, нужно предусмотреть отвод конденсата. Для этого ставят тройник и делают ревизионное окно, чтобы упростить прочистку дымохода.

Важно все соединения надежно зафиксировать, выдержать расстояние до стен и прочих предметов, которые могут легко загореться.

Галерея изображений

Фото из

Буржуйка и дымоход стоят удаленно от стены

Асбестовый шнур для изоляции

Сваркадля соединения элементов дымохода

Блок-флеш для изоляции

Использование флеш-мастера для обустройства и герметизации прохода дымовой трубы через кровлю значительно облегчает и ускоряет проведение работ:

Галерея изображений

Фото из

Шаг 1 : Установка флеш-мастера на дымоход

Шаг 2: Обеспечение полного прилегания "юбки"

Шаг 3: Герметизация линии прилегания силиконом

Шаг 4: Прикручивание флеш-мастера саморезами

Этап #4 – проверка системы

Когда все составляющие дымохода собраны и прочно соединены между собой, можно приступить к завершающему этапу – установке колпака и проверке работоспособности конструкции.

Так, из буржуйки в процессе сжигания топлива могут вылетать искры.

Искрогаситель для дымохода буржуйкиИскрогаситель для дымохода буржуйки

Часто можно увидеть искры, вылетающие из дымохода в процессе топки – от них защитит искрогаситель. Его можно сделать своими руками, соорудив юбку на обычном колпаке

В качестве можно использовать сетку с мелкими ячейками, размер которых до 5 мм. Это особенно актуально, если крыша или близлежащие сооружения выполнены из легковоспламеняющихся материалов.

Если же опасности возникновения пожара нет, то можно обойтись простым колпаком, который надевается на окончание дымохода и фиксируется там хомутом или тщательно закрепляется заклепками.

Чтобы усилить тягу, можно использовать дефлектор, выбрав один из вариантов, представленных на рынке, или собрав своими руками. Предлагаем ознакомиться с подробной инструкцией по самостоятельному изготовлению .

Колпак для дымохода буржуйкиКолпак для дымохода буржуйки

Колпак для дымохода буржуйки можно сделать самостоятельно, используя подручные материалы. Для этого сгодится плотный лист стали толщиной от 5 мм

Когда колпак установлен, можно приступать к проверке работоспособности всей дымоходной конструкции. Для этого нужно загрузить топливо, поджечь его и посмотреть, как оно будет гореть и как будет уходить дым.

Если он начнет просачиваться сквозь какое-либо соединение, значит там не герметично. Предстоит исправить эту проблему, используя жаропрочный герметик или сварку.

Дымоход для буржуйки в теплицеДымоход для буржуйки в теплице

Если работы проведены качественно и все стыки герметичны, то дымоход отлично будет выводить дым. А в помещении запах дыма не появится

Особенности обслуживания дымохода

Дымоход буржуйки нуждается в обслуживании – осмотре внешнего состояния конструкции и очистке внутреннего пространства трубы. Частота обслуживания полностью зависит от материала.

Если это асбестоцементный дымоход – то его предстоит чаще прочищать. Все из-за шероховатой внутренней поверхности трубы, где с удвоенной силой накапливается сажа.

Также асбестовый дымоход, если его установили для отвода дыма из буржуйки, в скором времени может покрыться пятнами или и вовсе разорваться в процессе эксплуатации. Это приведет к дополнительным тратам – потребуется замена трубы дымохода.

Пятна на асбестовой трубеПятна на асбестовой трубе

Пятна, появляющиеся на асбестовой трубе, не только создают неприятное впечатление своим внешним видом, но и являются предвестниками появления неприятных запахов

Для металлического дымохода частота проведения чистки трубы в среднем составляет 1 раз в год. Также важно проводить осмотр внешнего состояния материала – вполне возможно, что некоторые участки могут прогореть.

Чтобы удалить сажу из металлической трубы, можно:

  • сжечь осиновые дрова;
  • обработать сжигаемые поленья специальным химическим составом, который несложно купить;
  • изготовить крюк для деликатного удаления сажи.

Составы для избавления от сажи отличаются простотой в использовании. Они не требуют особых навыков – достаточно обработать дрова средством из пакетика и разжечь буржуйку, как обычно. Продукты сгорания не будут содержать вредных для здоровья примесей. Это безопасный способ прочистки металлической трубы.

Средство для прочистки трубСредство для прочистки труб

Расход средства и способ его нанесения на поленья указан в инструкции производителя. Важно внимательно прочесть рекомендации и четко их выполнить

В металлической трубе, отводящей дым, сажа чаще всего накапливается на участке, проходящем горизонтально.

Опытные пользователи таких дымоходов нашли удобное решение – просверлить небольшое отверстие и соорудить крюкообразную конструкцию для удаления сажи. Таким приспособлением стенки трубы не удастся повредить, а прочистить накопившуюся гарь получится.

Крюкообразная конструкцияКрюкообразная конструкция

Крюкообразная конструкция проста в изготовлении, да и применять ее довольно удобно. Чаще всего это участок трубопровода, находящийся на улице

Тщательный осмотр внешнего состояния дымохода позволит вовремя диагностировать потребность в замене того или иного участка. Не стоит пренебрегать этой мерой – ведь сквозь дыры в дымоходе дым будет идти в помещение, а дальнейшая эксплуатация отопительного прибора станет невозможна.

Регулярная очистка внутренних стенок от сажи поможет продлить срок службы трубопровода, отводящего дым. Да и тяга всегда будет на нужном уровне, что положительно влияет на эффективность работы буржуйки.

На нашем сайте есть также другие статьи, содержащие подробную информации о лучших методах очистки дымохода и рекомендации по выбору средства для чистки. Предлагаем вам ознакомиться с ними:

Выводы и полезное видео по теме

Тонкости самостоятельной сборки дымоходной конструкции показаны в видео ролике:

Если тяга в дымоходе слишком сильная, можно соорудить приспособление для ее регулировки. Как это сделать показано в видео:

Неопытные мастера часто допускают ошибки при монтаже дымохода. О наиболее распространенных проблемах рассказывает видео ролик:

Если присутствует проблема с выходом дыма в помещение, то ее можно быстро и просто решить. В видео продемонстрировано, как это сделать:

Для обслуживания металлического дымохода буржуйки можно использовать простой метод деликатной физической очистки:

Сделать дымоход для буржуйки несложно, если к заданию подойти ответственно и все делать правильно. Только в таком случае компактная печка будет служить долгое время, не требуя дополнительного внимания к себе.

Да и качество ее работы будет постоянно радовать, главное – своевременно выполнять прочистку дымохода от сажи и прочих продуктов горения.

Вы пользуетесь буржуйкой, оснащенной самодельным дымоходом? Поделитесь своим опытом сборки и фото готового дымохода в блоке комментариев. Расскажите какой материал вы использовали для дымоходной трубы и насколько сложной оказалась для вас задача по изготовлению дымохода.

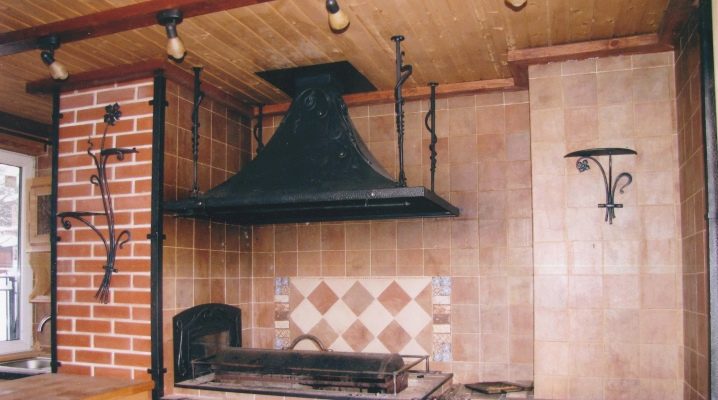

вытяжной зонт с трубой, конструкция с жаростойким вентилятором и дымоходом для жилых помещений и гаража

Мангал – необходимая вещь в частном домовладении. Это полезное приспособление может быть самых разных размеров. Для больших стационарных устройств, которые используются в беседках или других помещениях, требуется хорошая вытяжка.

Особенности

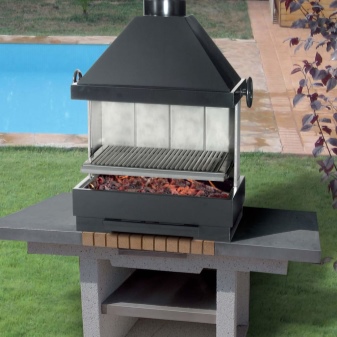

Мангалы могут быть переносными и стационарными. Мобильный вариант – это несложная конструкция, которую можно собрать самостоятельно. Делать к такому устройству вытяжку не требуется.

Стационарный мангал – это более монументальное сооружение, которое занимает в помещении большой объем.

Подобный агрегат рассчитан на приготовление блюд для большого количества человек. Топлива для его нормального функционирования необходимо заметно больше. Без хорошей вытяжки эффективно работать подобная конструкция не будет.

В подобных приспособлениях, на первый взгляд, нет ничего сложного. Однако есть нюансы, которые следует знать. Большой мангал должен иметь хорошую вентиляцию, которая позволяла бы выводить продукты горения. Такие устройства, в том числе и барбекю, нередко продаются с уже готовыми вытяжками.

Виды

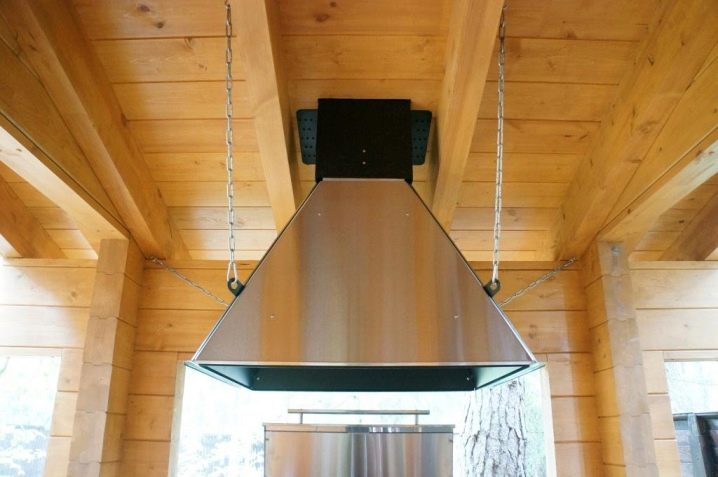

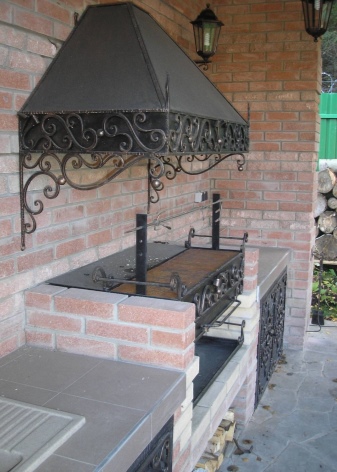

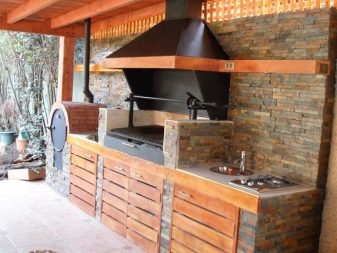

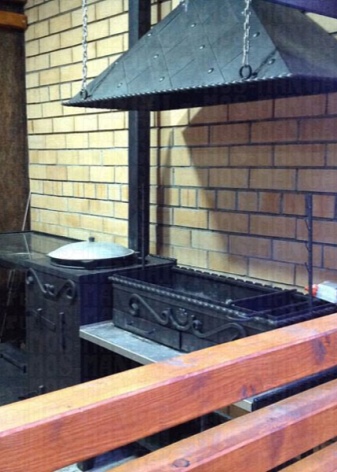

Само устройство делается по принципу вытяжного зонта; представляет собой небольшой купол в форме полусферы, срезанной пирамиды или параллелепипеда. Нередко такие вытяжки декорируются и становятся составной частью общего интерьера. Смотрятся они естественно и органично.

Обязательное условие: площадь купола процентов на 30 должна превосходить площадь самого оборудования. Только в этом случае можно будет эффективно собирать и удалять продукты горения. Необходимым условием является также присутствие высокой трубы и вентилятора.

Не менее важные характеристики:

    • Дымоход обязательно имеет сужение и изгиб, что позволит генерировать хорошую тягу. Оптимальным считается расстояние между грунтом и верхней точкой трубы не менее 2,8 метра. Чем выше труба, тем лучше будет тяга.
    • На вершину трубы ставится жаростойкий искрогаситель. По конструкции он похож на сито, через которое свободно проходит дым.
    • Необходимо поставить жироуловитель в форме рамки со сменной емкостью. В ней скапливается вытекающий из горячего мяса жир. Такая емкость периодически меняется или чистится, в зависимости от конструкции.
    • Должен обязательно присутствовать дымосос – вентилятор, который создает дополнительный воздухообмен и увеличивает удаление дыма.

    Все вышеперечисленные пункты по своему устройству несложные.

    Важно, чтобы они были правильно подогнаны.

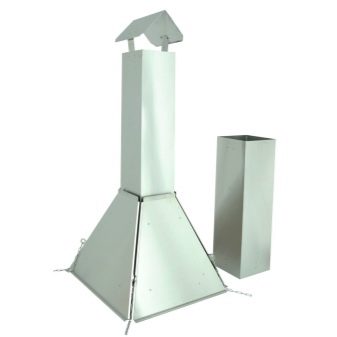

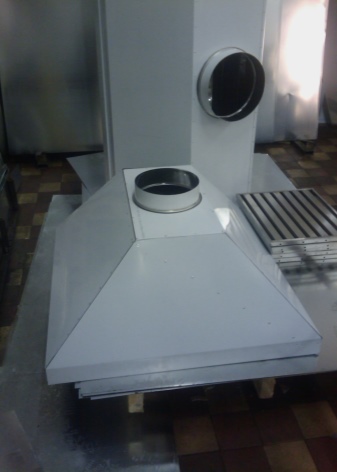

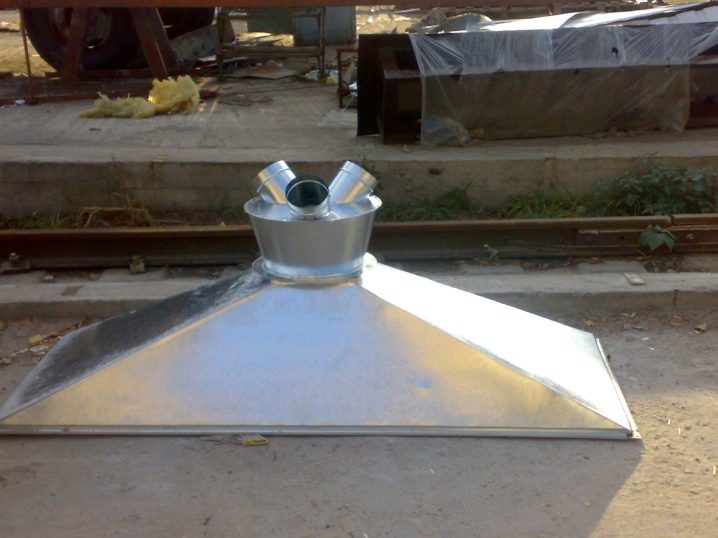

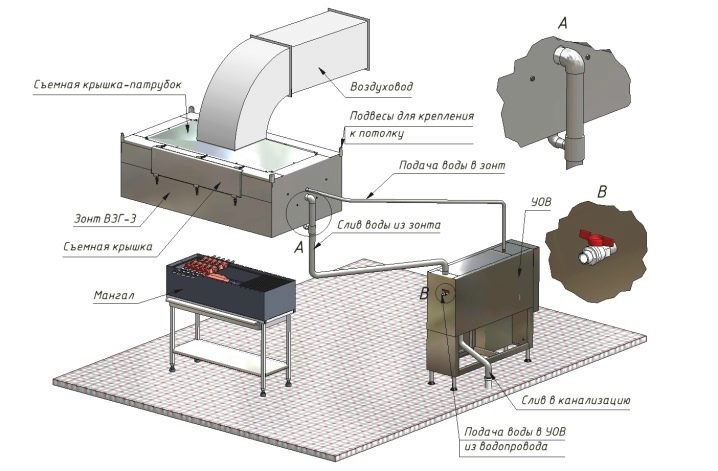

    В специализированных магазинах продаются готовые «зонты» из металла, на которых есть канальный дымосборник. Их можно приладить к самодельному оборудованию.

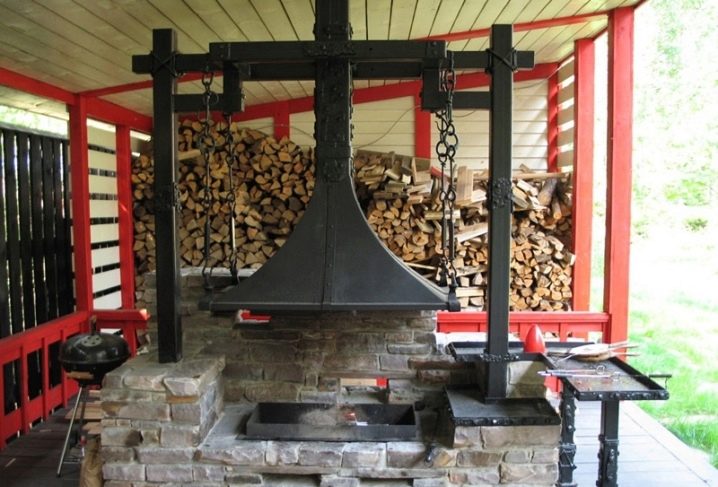

    Часто вытяжка в больших мангалах снабжается вентилятором, а также принудительной воздуходувкой, обеспечивающей дополнительную тягу. Само по себе устройство имеет стандартные параметры и не является чем-то сложным в техническом отношении. Если оборудование нестандартное, то его можно заказать в специализированной организации. Например, есть компании, которые изготавливают вытяжки даже со сложными поворотами трубы или открытой конструкцией.

    Исполнение индивидуального заказа с дополнительными опциями может стоить достаточно дорого. Чтобы не тратить лишнего, можно сделать все необходимое самостоятельно.

    Стандартные параметры четырехскатной вытяжки для мангала, работающего на дровах:

    • металл, который подходит для таких изделий, имеет толщину от 1 до 3 мм;
    • длина дымосборника 855–1550 мм;
    • ширина – 660–950 м;
    • труба высотой не менее 3 метров;
    • сечение трубы от 255 мм.

      Размеры могут заметно варьироваться. Однако пропорции при этом важно сохранить неизменными.

      Как изготовить самостоятельно?

      Вытяжка из металла имеет следующие преимущества:

      • небольшой вес;
      • есть возможность установить дополнительные опции;
      • невысокая цена;
      • простота конструкции;
      • легкость в монтаже.

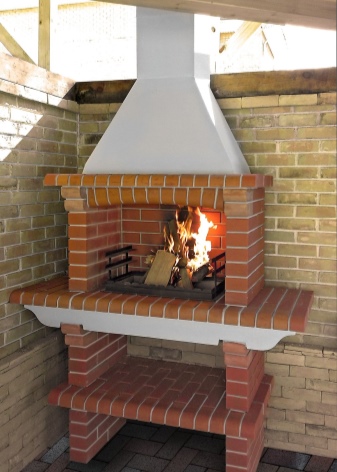

        Кирпичная кладка обладает неоспоримым достоинством: такая конструкция может, простоять тысячу лет без видимых повреждений.

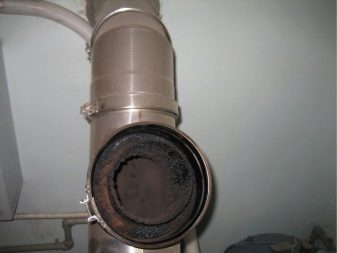

        Важно только будет вовремя чистить такой объект от сажи.

        Ведь она пагубно сказывается на качестве приготовленных блюд и работе самого воздуховода. Тяга рано или поздно будет снижаться из-за накапливаемой грязи, поэтому лучше всего делать профилактическую чистку.

        Важно определиться в самом начале, какой вид вытяжного устройства предпочтителен.

        Материалы, необходимые для создания металлической вытяжки, просты:

        • листы железа 1–3 мм;
        • уголки сечением 30 х 30 х 30 мм;
        • болты;
        • термо-праймер.

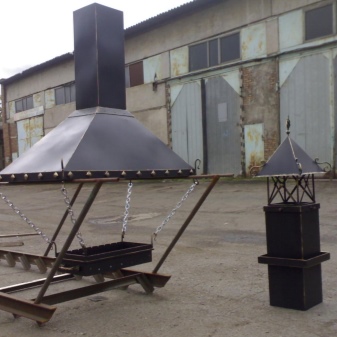

        Высота зонта может достигать 2 метров, оптимальный размер мангала при этом 110 х 65 см. Зонт компонуется из трех узлов: основания, купола с внутренним креплением и трубы.

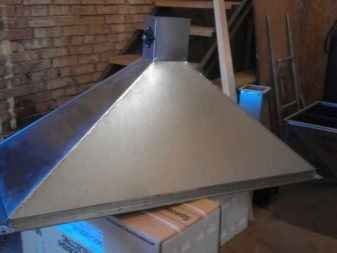

        Своими руками сделать вытяжку для мангала несложно. Сначала маркером на листе металла делается разметка, которая соответствует ранее начерченным эскизам. Затем с помощью болгарки вырезаются необходимые компоненты, производится компоновка деталей и приваривание стыков.

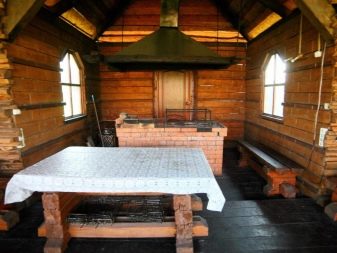

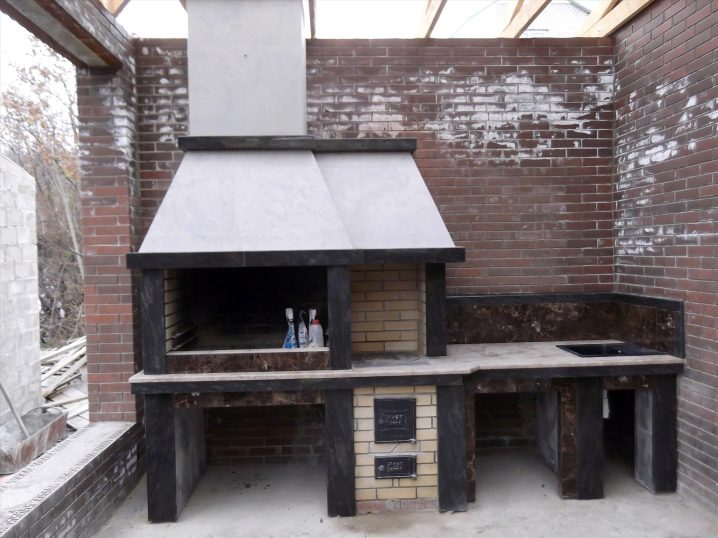

        Кирпичная вытяжка имеет свои особенности. Создается она из специального кирпича (шамотного), замешанного на глине и песке. Глина должна быть определенного сорта и отмачиваться в воде в течение 48 часов. В кирпичной вытяжки делается специальная рама, на которую кладется кирпич. При этом материал должен обрабатываться специальной огнеупорной эмалью.

        Рама закрепляется с арматурой мангала на анкерных болтах или с помощью сварки.

        После этого следует кладка кирпича. Основание, то есть, первый рад, кладется толчковой стороной кирпича, самой короткой. Обычный дымосборник состоит из 9–11 рядов. Кладка делается с таким расчетом, чтобы она сужалась, то есть смещение происходит порядка 16 мм по каждому уровню, по торцевой части 35 мм. Затем кладется из кирпича труба квадратной формы.

        Вверху труба составляет сечение 265–265 мм. Эта цифра получена эмпирическим путем, она является оптимальной для работы втяжки, при этом высота трубы составляет порядка 3 метров.

        Важно после окончания кладки выдержать не менее 3–4 недель, чтобы конструкция отстоялась для большей прочности. Торопиться использовать «сырое» сооружение нельзя. Это может привести к деформации и растрескиванию материала.

        Поверхность покрывается специальной грунтовкой, которая будет предохранять от воздействия высоких температур. Как видим, в технологическом отношении в таких работах нет ничего сверхсложного, сделать кладку может человек, обладающий минимальными строительными навыками.

        Прежде чем начинать работать, уголки следует тщательно зачистить, потом порезать болгаркой нужное количество.

        При работе следует обязательно использовать защитные очки и перчатки.

        Выбор материалов

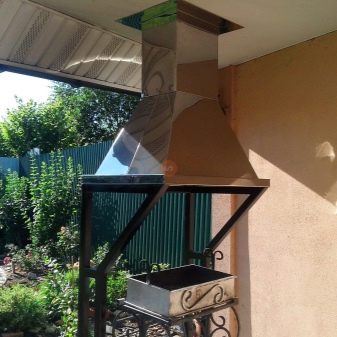

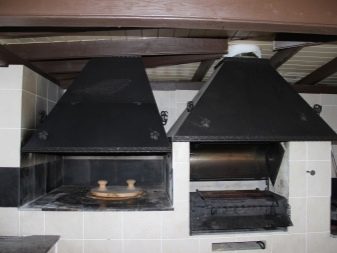

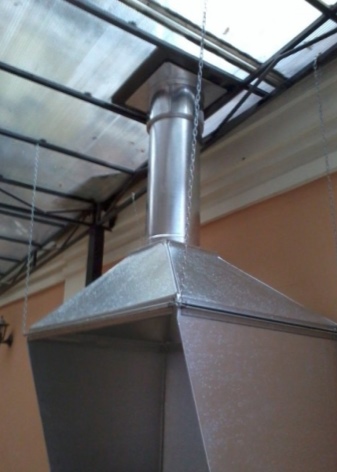

        Вытяжку из металла рекомендуется крепить строго по центру, чтобы она нависала над оборудованием. Труба закрывается козырьком, для предохранения от попадания влаги. Материал обычно используется – медь или нержавеющая сталь, которые лучше всего противостоят коррозии. Такие материалы могут эксплуатироваться в течение длительного периода времени.

        Металлическая вытяжка – это самый приемлемый вариант, стоит она относительно недорого, и обладает прекрасными эксплуатационными качествами.

        Для вытяжки также применяют красный или шамотный кирпич, который имеет не менее хорошие технические показатели. Раствор, используемый для кладки, делается в пропорциях 1: 3, где 1 – это цемент марки не ниже 400, и 3 доли – это сеяный песок.

        Комплектующие

        Комплектующие для создания вытяжки для большого мангала требуются такие:

        • труба;
        • искрогаситель;
        • жироуловитель;
        • вентилятор с мотором.

          Все компоненты собираются из разных источников. Мангальный вентилятор можно приобрести в магазине, искрогаситель и жироуловитель несложно изготовить из металлического листа. Самый важный элемент – труба, которая должна соответствовать рабочей мощности устройства. Если сечение будет слишком маленьким, то продукты горения будут попадать в помещение, что крайне нежелательно. Перед созданием вытяжки требуется сделать подробный чертеж и провести тщательные расчеты.

          Построение чертежей

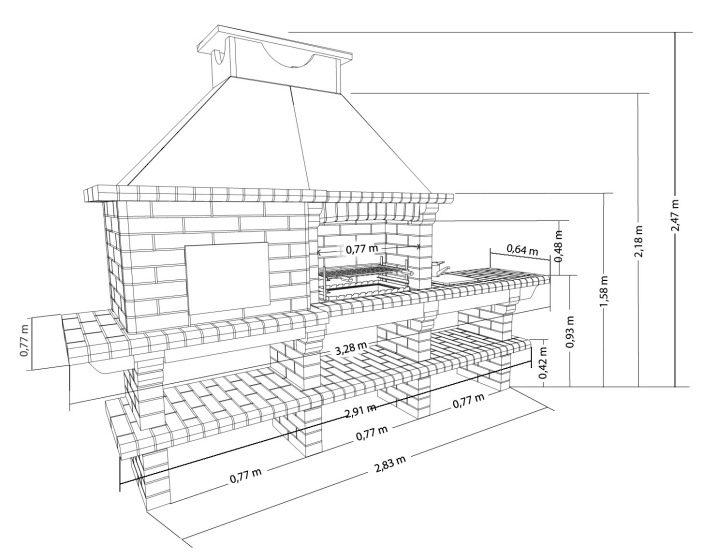

          Правильно составленный чертеж – это гарантия безупречной работы устройства в течение многих лет. Сечение трубы и вес мангала, – это главные параметры, которые необходимо принять во внимание во время проработки плана-схемы. Начинать построение чертежа следует с эскиза и нанесения базовых размеров мангала. Исходя из этих цифр, можно будет дальше рассчитать и вычертить вытяжку. Правильно составленный чертеж позволит также рассчитать количество необходимого материала. Избежать его перерасхода.

          Инструкции по сборке

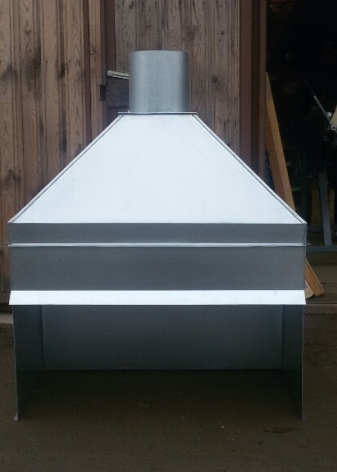

          • Сначала собирается купол. Затем собирается и закрепляется труба.
          • После окончания сварочных работ швы обрабатываются болгаркой. Готовая поверхность покрывается противопожарным антикоррозийным праймером.
          • Затем следует разметить металл, который пойдет на обшивку вытяжного зонта. На углу верстака загибаются листы. Металл крепится на базу с помощью клепок и болтов;
          • В купол по диагонали рекомендуется поместить металлическую пластину (размер 98 х 35 см), которая будет способствовать улучшению тяги. Отступ от кромки следует делать порядка 1,5 см, за эти края пластина будет крепиться.
          • База монтируется на мангале с помощью анкеров или специальных саморезов. После устанавливается купол и закрепляется труба при помощи заклепок.

          Трубу можно сделать и кирпичной, но в этом случае весить она будет намного больше.

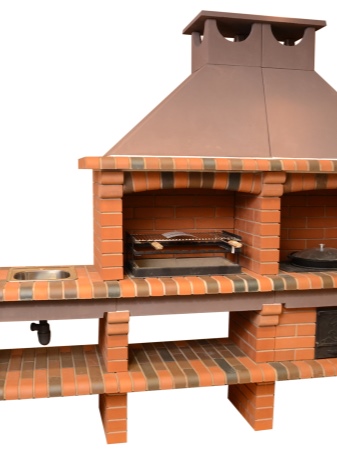

          Под нее потребуется массивное прочное основание, чтобы не возникло в период эксплуатации деформации или перекосов. Вытяжные зонты из кирпича создаются по простому принципу: варится каркас из металла, который обкладывается огнеупорным материалом.

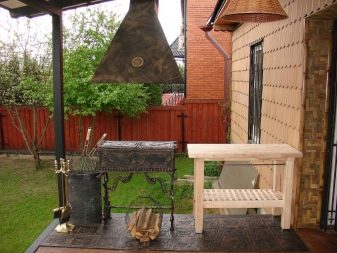

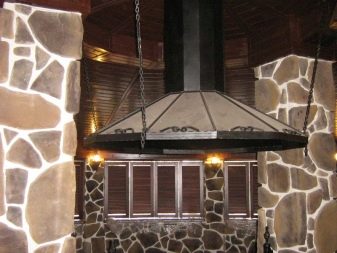

          Нередко вытяжка может быть декорирована диким камнем. Металлический зонт может быть обшит также деревянными панелями; между панелями и металлом должна присутствовать термическая прокладка.

          Где можно применять?

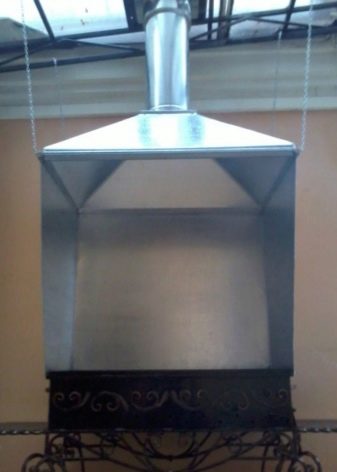

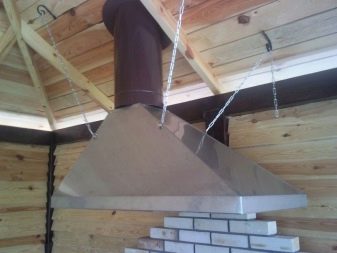

          Вытяжку можно использовать в любом помещении:

          • на балконе;
          • в застекленной беседке;
          • гараже;

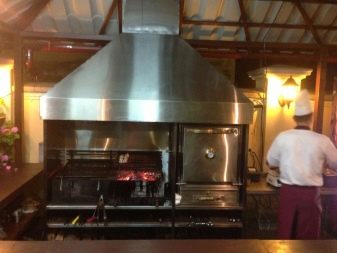

          • зале ресторана восточной кухни.

            Если все правильно сделать, в закрытых помещениях вытяжка будет работать бесперебойно в течение длительного времени.

            Полезные советы

            Сечение дымохода рекомендуется делать оптимальным, от диаметра трубы на 80% зависит то, как дымоход будет работать. Металлическая конструкция должна иметь сечение не менее 16 см. Кирпичный дымоход должен иметь сечение не менее 26 см.

            Длина вытяжной трубы – залог хорошей тяги. Конструкция должна быть достаточно продолговатой, в противном случае дым будет попадать в помещение. При создании мангала и вытяжки следует помнить, что материал обязан соответствовать температурам, при которых происходит процесс. В противном случае слишком тонкий металл будет деформироваться. Нельзя также использовать в строительстве асбест, этот материал технологичен, но небезопасен для здоровья.

            О том, как самостоятельно сделать вытяжку, смотрите в следующем видео.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
