Захват для тротуарной плитки своими руками чертежи и фото — Строим дом

Обустройство собственного приусадебного участка тротуарной плиткой – очень практичное решение со всех точек зрения. Можно выгодно подчеркнуть эстетические особенности и преимущества ландшафтного дизайна на участке и одновременно решить проблему с благоустройством участка, избавив себя от лишней грязи. Причем на устройстве садовых дорожек или площадок можно довольно существенно сэкономить, если своими руками заняться изготовлением тротуарной плитки.

Изготовление тротуарной плитки своими рукамиИзготовление тротуарной плитки своими руками

Процесс этот не сложный, требует минимум материалов, оборудования и трудозатрат. Конечно, по прочности изделия несколько уступают промышленным, и едва ли подойдут для площадок под тяжеловесный грузовой автотранспорт. Но для того, чтобы вымостить въезд перед воротами или площадку перед гаражом самодельная тротуарная плитка подходит отлично.

Содержание статьи:

Материалы для тротуарной плитки

От соблюдения технологии и правильной рецептуры зависит качество изготавливаемых в домашних условиях изделий и их долговечность. Только точно подобранный состав ингредиентов и их пропорции обеспечат прочность, а аккуратно выбранные красители сделают изделия привлекательными. Поэтому первым шагом должен стать именно выбор материала.

Материалы для тротуарной плиткиМатериалы для тротуарной плитки

Обязательными для изготовления раствора считается песок, цемент и вода. Из них создается самая простая растворная смесь. Намного более прочными получаются изделия с гравийной крошкой или мелким щебнем. Еще надежней и прочнее тротуарная плитка будет, если для приготовления основной растворной смеси у вас есть возможность приобрести специально измельченный шлак, изготовленный из отходов металлургического производства – отсев.

На качество и прочность также существенное значение оказывает марка цемента. Для изготовления изделий высокой прочности вам понадобится цемент марки не ниже 400, еще более прочные изделия получаются при использовании цемента марки 500.

Обсуждая материал, следует особо подчеркнуть, что экономия в нем совершенно неуместна – как результат, вам придется тихо поругиваться на рассыпающейся в пыль дорожке или постоянно ее перекладывать.

Если вы хотите добиться улучшенной прочности – в качестве добавок можно и нужно использовать специальные пластификаторы. Такая строительная химия значительно увеличивает устойчивость готовой плитки к отрицательным температурам, их перепадам, делает изделия менее пористыми и восприимчивыми к влаге. В зимний период превращающаяся в лед внутри плитки вода приводит ее к разрушению.

Оборудование и инструмент для изготовления тротуарной плитки

В первую очередь вам понадобятся формы для заливки раствора и высушивания тротуарной плитки. От их самостоятельного изготовления сегодня можно отказаться, потому что в строительных магазинах представлено большое количество готовых, причем в очень разнообразном ассортименте геометрической конфигурации и толщины. Используя их можно выполнить до 200 заливок. Стоят пластиковые формы недорого и купить их можно в достаточном количестве, чтобы обеспечить производство плитки не только для собственных нужд, но и для ведения небольшого частного бизнеса. Тротуарная плитка всегда востребована и спрос на нее достаточно высокий и стабильный в любом российском регионе. Лучше всего приобрести формы разной конфигурации, чтобы разнообразить свой ландшафтный дизайн по ссылке.

Формы для заливки раствораФормы для заливки раствора

Вам также понадобятся лопаты, мастерки, киянка и молоток. И, конечно же – емкость для вымешивания раствора. Если вы намерены изготовить небольшое количество – вполне подойдет старая ванная. Намного эффективнее – бетономешалка емкостью от 0,6 кубометров. В бетономешалке раствор получается намного лучшего качества, да и скорость его приготовления увеличивается в разы.

При небольшом количестве изготавливаемых плиток можно обойтись для приготовления раствора миксером или специальной насадкой и перфоратором.

Замешиваем растворную смесь

Если при приготовлении раствора в ванной вам изначально необходимо тщательно смешать между собой сухие компоненты, и только после этого залить их водой и вымешивать раствор с помощью миксера или лопатой, то, при использовании бетономешалки, процесс прямо обратный. В ее емкость сначала заливается вода, и только после это во включенный агрегат засыпается попеременно песок, цемент и имеющиеся у вас прочие наполнители.

В качестве оптимальных пропорций при использовании цемента марок 400 и 500 принято считать соотношение 1:3 – на одну часть цемента приходится три части наполнителя (суммарно). Причем для того, чтобы смесь получалась пластичной, песок с другими ингредиентами следует добавлять поровну.

Замешиваем растворную смесьЗамешиваем растворную смесь

Опытные мастера в раствор вместо специальных пластификаторов добавляют моющие средства – жидкое мыло, разведенный в воде стиральный порошок или недорогие шампуни.

При необходимости добавляйте выбранные красители, предварительно запомнив количество, используемое для приготовления одного замеса. Визуально подобрать цвет при приготовлении растворной смеси практически нереально.

Раствор должен быть тщательно перемешан до однородной массы, по консистенции напоминающей негустое тесто, не иметь комков и неразмешанных сгустков песка или цемента.

Процесс изготовления тротуарной плитки

Приготовленную растворную смесь заливаем в формы. Для уплотнения раствора используем мастерок. Хорошо, если у вас есть специальный вибростол – на нем отлично производится уплотнение и из смеси выгоняются лишние пузырьки воздуха. Если такового нет – можно использовать обычный стол с металлической крышкой. Для создания вибрации по нему достаточно несколько раз подряд постучать киянкой.

Техника и формы для изготовления тротуарной плиткиТехника и формы для изготовления тротуарной плитки

После того, как формы залиты, их следует накрыть техническим полиэтиленом и оставить на два-три дня для застывания бетона в месте, исключающем попадание прямых солнечных лучей. После этого можно расформовать наши изделия и оставить их для дальнейшего полного высушивания. Обычно такой процесс естественной сушки занимает три-четыре недели, после чего тротуарная плитка считается полностью готовой, и вы можете приступать к мощению нужных вам участков.



Source: smasterim.com

3D-модели и чертежи Форм для тротуарной плитки

Материал форм для производства тротуарных плиток:

1.АБС пластик

2. Полиуретановые формы

3. Сталь





Виды тротуарной плитки:

1. Плитка «Песочные часы»



Plitka pKladka PCH.

































2. Плитка «Призма»

Plitka prizma ch.





kladka plitka prizma.















Plitka prizma.















3. Плитка «Квадрат»

Plitka kvadrat.Kladka kvadrat.

Kladka kvadrat 2.

Plitka kvadrat.



























4. Плитка «Шестигранник»

Plitka shestigrannik.



















1.Формы из АБС пластик



По заявлениям производителей: Формы из АБС пластика, такие формы подходят под любую технологию и служат от 200 до 300 заливок, формы не требуют мытья, формы не залипают, выбиваются через 12 часов, толщина пластика 2 миллиметра. Формы не дают брака и изделия только высокого качества, формы не требуют мытья.

Достоинства: Формы для изделий из АБС пластика, дают хороший глянец, позволяют производить изделия больших размеров при применении опалубки.

Недостатки: Формы очень редко бывают 2 миллиметра, в основном от 0.8 миллиметров, формы плохо подходят для производства тротуарной плитки, формы делают на вакуум-формовочном станке (подкладывая под листы из АБС-ки матрицы), то край у формы закругленный и если изделия делать вровень с краями — то получается облой и кроме того при укладке — широкий шов, формы из АБС пластика лучше подходят для производства более крупных изделий, таких как памятники, заборы и элементы малой и садово парковой архитектуры. При производстве плитки также как и у ПВХ пластика залипают края, необходима дополнительная опалубка, бетон в формах необходимо держать 48 часов, чтобы получить глянцевую продукцию из бетона. Формы из Абс пластика также необходимо мыть после каждой выбивки иначе будет много сколов и брака. Для производства тротуарной плитки лучше не применять, только для производства бордюров, памятников, заборов и малой архитектуры, декора.



 3. Стальные формы



1. Форма стальная на два места, разборная  для плитки «песочные часы»

FPCh 01.000.00 Forma.













FPCh 01.000.00 SB.

FPCh 01.000.00 SP.













FPCh 01.100.00 SB.





















ФПЧ 01.000.00 СБ Скачать чертежи формы





Рассмотрим  технологию изготовления стальной формы.

Наиболее сложными деталями в форме являются стенки с V-образными изгибами.

Zagotovka rebro.





Эти V-образные изгибы можно получить тремя способами:

Рассмотрим все три способа.

Самый простой способ создания V-образного изгибы это изготовить небольшую, недорогую оснастку для тисков, наподобие штампа. В дальнейшем данную оснастку можно оснастить пневмо, либо гидроприводом для получения необходимого усилия сжатия.

Gibka rebra.

OG 01.000.00.

Для удобства оснастка оснащена подвижном упором со шкалой, для точного нанесения V-образного изгиба на полосу.



































2. Форма стальная на 4 места, разборная  для плитки «Призма»

Forma prizma.























Формы из полиуретана

Технология изготовления форм из полиуретана

Изготавливаем различные формы для тротуарной плитки своими руками

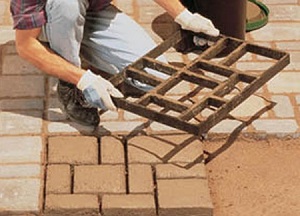

Как изготовить формы для тротуарной плитки своими руками

Изготовление тротуарной плитки — процесс относительно несложный, в небольших количествах ее можно производить самостоятельно.

Для нужд дачного участка, частного домовладения и т.п. требуется довольно малое количество плитки, которое в ряде случаев проще изготовить самому, чем доставлять издалека, поскольку стоимость приобретения и доставки могут в несколько раз превысить расходы на производство.

Основная проблема, возникающая при планировании работ — где взять форму под тротуарную плитку. Поискав по магазинам, приходят к мысли, что формы тоже надо делать самостоятельно. Рассмотрим некоторые варианты, доступные для домашнего мастера.

Что необходимо

В качестве материалов, пригодных для изготовления матрицы, можно использовать:

  • Деревянные бруски.
  • Пластмасса.
  • Силикон.
  • Металл.
  • Гипс и т.д.

Применение того или иного материала обусловлено имеющимися навыками, наличием и личной фантазией.

Так или иначе, для работ потребуются определенные инструменты и приспособления. Окончательный выбор обычно определяет наиболее доступный и знакомый в обработке материал.

Какие инструменты могут потребоваться

Применение инструментов во многом зависит от выбора материала. Однозначно пригодится стандартный набор — ножовка, шурупы и отвертка (шуруповерт, дрель), молоток. Для работы с металлом может пригодиться сварочный аппарат, сверла по металлу, заклепочный материал. Практика показывает, что во время подобных работ лишних инструментов не бывает, могут быть приняты нестандартные решения, для которых понадобятся самые различные приспособления.

Некоторые формы для заливки тротуарной плитки надо защитить от влаги с помощью олифы, краски или лака. Для этого потребуется кисть, ЛКМ с растворителем. Выбор защитного покрытия не столь принципиален, главное — обеспечить отсечку от воды.

Что понадобиться для изготовления формы для производства тротуарной плитки

Для шлифовки готовых изделий потребуется наждачная бумага, шлифмашинка или дрель с насадкой для шлифования.

Этот момент важен, так как поверхность плитки должна быть гладкой. Кроме того,вынимать готовую плитку из шершавой опалубки сложно, можно ее сломать.

Как очистить тротуарную плитку от цемента - несколько полезных рекомендаций

Узнайте на страницах нашего сайта, как очистить тротуарную плитку от цемента! Расскажем, какие средства и материалы вам для этого понадобятся.

А в этой статье вы найдете несколько полезных рекомендаций о том, как убрать траву между тротуарной плиткой!

Еще мы подготовили для вас пошаговую инструкцию о том, как правильно сделать дорожки из тротуарной плитки! Подробности ищите в следующем материале.

Инструкция по изготовлению с фото

Рассмотрим, как сделать разные самодельные формы для тротуарной плитки своими руками. Многое зависит от материала изготовления.

Посмотрите полезное видео о том, как составить схему изделия:

Деревянные

Наиболее доступный способ. Для работы понадобятся деревянные бруски, соединяющиеся между собой таким образом, чтобы получилась замкнутая фигура, внутренность которой — очертания будущей плитки. При этом надо помнить, что очертания плитки должны соответствовать друг другу, чтобы их можно было плотно компоновать между собой.

Не рекомендуется использовать какие-то сложные очертания, простые геометрические фигуры — квадрат, прямоугольник, шестиугольник. Внимание надо обращать на точность внутренних размеров, для нашей задачи важны только они.

Соединение брусков между собой осуществляется с помощью шурупов. Если фигуры квадратные или прямоугольные — обязательно замерять длины внутренних диагоналей, они должны быть одинаковы. На шестиугольниках следует контролировать правильность выдерживания углов, для чего можно использовать транспортир, или изготовить точный шаблон.

Как изготовить деревянные формы для тротуарной плитки своими руками

Сборка матриц довольно проста. Нарезанные по длине заготовки собираются по заданным размерам и очертаниям с помощью шурупов. Внутренняя поверхность тщательно зачищается и зашлифовывается наждачной бумагой. Затем надо покрыть форму несколькими слоями олифы, лака и т.п.

Некоторые источники утверждают, что можно обойтись без этого, просто перед использованием смачивать форму мыльным раствором.

Тем не менее, такое утверждение спорно, готовая форма может понадобиться впоследствии для частичного ремонта, поэтому защита от воды необходима.

Пластиковые или полиуретановые

Изготовление проходит в два этапа. Сначала надо сделать деревянную форму для заливки пластика. В этом случае надо учитывать, что внутренний размер на 2 см должен быть больше, чем требуется, это припуск на толщину стенок.

Как самостоятельно сделать формы для изготовления тротуарной плитки

Затем надо собрать еще одну рамку, точно повторяющую очертания будущей пластиковой формы.

Она помещается внутрь первой таким образом, чтобы зазор был равномерным. В него и заливается расплавленный пластик. Если используется полиуретан, двухкомпонентная смесь которого оказывает вредное воздействие на организм, надо обеспечить хорошую вентиляцию помещения и использовать ИСЗ.

Для изготовления изделий с геометрическим орнаментом или более сложной конфигурации потребуется точная модель будущей плитки, которая помещается в короб и заливается полиуретаном.

После застывания изделие вынимается из матрицы, неровные участки обрабатываются наждачной бумагой.

Таким образом получается форма, способная выдержать многократное использование, но сам процесс требует наличия опыта и навыков. Если таковых не имеется, от этого способа лучше отказаться.

Металлические

Преимуществами являются ровная гладкая поверхность, малая реакция на воздействие воды, прочность.

Как сделать металлическую форму для изготовления тротуарной плитки

Недостатки — изготовить такую форму довольно сложно, есть смысл заниматься этим только при расчете на большие объемы и долгий срок службы.

Изделие не обладает гибкостью, поэтому лучше сделать его разборным во избежание поломки готовых плиток при выбивании.

Вариантов изготовления может быть много, все зависит от возможностей мастера и его фантазии. Чаще всего просто свариваются квадратные, прямоугольные или шестиугольные рамки, в которые заливается бетон.

Если объединять такие формы с рельефным днищем, имитирующим текстуру камня, дерева или геометрический узор, то готовая плитка выглядит очень солидно.

Силиконовые

Они имеют те же преимущества, что и полиуретановые — гибкость, точность повторения исходного орнамента, возможность многократного использования. При этом, силикон обойдется гораздо дороже, чем другие материалы. Кроме того, такие формы более гибкие, держат не так прочно, что может стать причиной небольших перекосов отливок.

Процесс изготовления напоминает работу с полиуретаном — потребуется мастер-модель. Она помещается в короб, силикон смешивается с катализатором и отвердителем и заливается в короб таким образом, чтобы закрыть модель слоем не менее 1 см.

После кристаллизации состава силиконовая форма снимается с модели. Операция занимает примерно сутки.

В этом видео вы узнаете, как самому сделать формы для производства тротуарной плитки своими руками:

Гипсовые

Изготовление гипсовых форм — простой и доступный способ, единственным условием является наличие образца или мастер-модели.

Формы для изготовления тротуарной плитки из гипса

Принцип изготовления прост — изготавливается деревянный короб, размерами на 10 см больше модели, в него заливается гипс и выдавливается слепок модели. Как вариант — модель заливается слоем гипса и аккуратно вынимается. Поверхность модели надо покрыть лаком, или восковой мастикой, чтобы гипс не прилипал к ней.

Рекомендуется не использовать гипс в чистом виде, а составить формовочную смесь, которая намного прочнее и не дает трещин и усадки при застывании. Готовый слепок надо на несколько раз пропитать олифой или лаком, чтобы исключить размокание при работе.

Преимуществами такого способа являются дешевизна материала и простота изготовления.

Можно сделать сразу несколько форм, что позволит отливать одновременно по нескольку плиток, сокращая время на производство.

Рисунки укладки тротуарной плитки - описание самых популярных вариантов

На нашем сайте вы также узнаете, какими могут быть рисунки укладки тротуарной плитки! Предлагаем посмотреть 5 самых популярных вариантов рисунков.

А в этом материале вы найдете обучающее видео по технологии укладки брусчатки! Узнайте все об особенностях работ с этим материалом.

Читайте также, как происходит укладка керамогранита на бетонное основание. Об основных этапах и необходимых инструментах расскажем тут.

Какой материал лучше

С точки зрения качества поверхности, гибкости и долговечности лидерами являются полиуретан, силикон, пластик. Они не реагируют на влагу, легко очищаются, переносят большое число циклов работы без особых проблем. При этом они намного сложнее в изготовлении, чем деревянные изделия, менее прочны, чем металлические, и гораздо дороже гипсовых.

Следует учитывать подготовку мастера. Для одного предпочтительнее работа с деревом, для другого — с металлом и т.д. Конечный результат во многом определяется уровнем профессионализма изготовителя.

Чаще всего решающее значение имеет не столько материал, сколько умения и навыки работника.

Любое изделие несет на себе отпечаток личности мастера, поэтому однозначно назвать лучший материал сложно.

Подготовка к заливке

А чем смазывать формы для тротуарной плитки? Прежде всего надо пропитать или покрыть форму олифой, лаком или подобными материалами, исключая ее контакт с водой. Это не относится к пластиковым, силиконовым или полиуретановым изделиям. Перед заливкой форма должна быть смазана восковой мастикой, что облегчит извлечение застывшей плитки. Слой должен быть ровным и тонким, без потеков и капель.

Правила изготовления формы для тротуарной плитки своими руками

Рекомендуется снабдить форму ручками или захватами для облегчения выбивания плитки, так как вес вместе с бетоном довольно велик, должна быть возможность удержать форму и исключить риск падения.

Возможные ошибки, советы

При изготовлении матрицы по возможности следует выдерживать небольшой наклон стенок наружу.

Важно! Наклон стенок внутрь, расклинивающий отливку, недопустим!

Слишком тонкие стенки, особенно при работах с пластиком, приведут к быстрому выходу формы из строя. Толщина должна быть такой, чтобы позволять поднимать и переносить емкость с залитым бетоном без разрушения.

Деревянные и гипсовые следует периодически покрывать ЛКМ, обновляя имеющийся слой. Таким образом поверхность будет защищена от влаги и коробления.

Формы для тротуарной плитки - как можно сделать самостоятельно

В качестве форм для плитки могут быть использованы готовые пластиковые емкости, обрезки пластмассовых труб или иных профильных деталей.

Меры безопасности при работе

  • Все операции с химически активными элементами должны производиться в хорошо проветриваемом помещении или на открытом воздухе. Органы дыхания, глаза следует защищать респиратором и защитными очками. Особенно это актуально при работе с полиуретаном.
  • Сварочные работы надо производить согласно правилам, в безопасном помещении с наличием средств пожаротушения, а также с соблюдением правил электробезопасности.
  • В любом случае перед началом работ надо ознакомиться с правилами безопасности для этого направления и обеспечить их выполнение.

Создание матриц для тротуарной плитки своими руками — широкое поле деятельности для творческих людей, дающее возможность проявить свою фантазию,оригинальность мышления и мастерство. При этом, качество изготовления может быть ничуть не хуже заводских образцов. Кроме того, экономия денег и времени на поиски нужной плитки зачастую имеет решающее значение.

Захваты для бордюров и тротуарной плитки: особенности конструкции и применения

Если речь идет о больших площадях или дорогах, то большинство рабочих процессов нужно уметь автоматизировать, иначе работа может затянуться и к тому же забрать много сил. Вот поэтому на больших строительных объектах используют как можно больше строительной техники и различных приспособлений. Одним из этих приспособлений могут быть захваты для бордюров и тротуарной плитки. Есть несколько видов захватов — их классификация зависит от массы и объема переносимого груза. Сейчас мы будем рассматривать только ручные захваты-клещи.

 Установка бордюров с помощью ручных захватов

В основном захваты используют для транспортировки бордюров на небольшие дистанции — от поддона до места установки, например. Что представляет собой конструкция этого устройства? Оно действует по принципу щипцов, но в данном случае сила сжатия на бордюр зависит от его веса.

Ручные захваты могут быть разных размеров: для одного человека и для двоих.



Ручные захваты для тротуарной плитки

Что касается тротуарной плитки, то цель захватов все та же — уменьшить затрату физической силы и времени. Обычно плитку подносят вручную к месту укладки: выкладывают в стопки и подносят к укладчику. Но чтоб тратить меньше сил и времени были и придуманы захваты для тротуарной плитки.

Все эти захваты могут быть использованы не только для тротуарной плитки, но и в других сферах строительства, где требуется часто переносить груз.

Запись опубликована автором admin в рубрике Укладка.

Укладка плитки тротуарной своими руками. Чертежи и схемы мощения

Тротуарная плитка на поверхности всегда смотрится аккуратно и вносит в общий ландшафт стройную красоту. Для мощения пешеходных дорожек и площадей идеально подходят готовые плиты, которые можно положить своими руками.

Если вы покупаете плитку от производителя, который изготавливает ее по ГОСТу, тогда к продукции своей он приложит инструкцию по укладке плитки.

Понятно, что производители разные и тротуарную плитку выпускают по своим технологиям. У каждого производителя свой взгляд на укладку тротуарной плитки.

Когда встает вопрос, а как правильно уложить плитку ? То одного ответа недостаточно по ряду причин. По каким именно причинам нужно знать много ответов, узнаем из этой статьи.

Своими руками можно укладывать плитку на территории загородного дома с газонами, где есть садовые дорожки и площадки возле гаража и хозяйственных построек.

Укладка плитки изготовленной способом вибролитья и армированной фибролитом

Выбор способа укладки плитки зависит от состояния грунта и условий эксплуатации. Что будет здесь, пешеходная зона, площадка для проезда и парковки легкового авто, или отмостка. Многое зависит от тщательной разметки и подготовки основания. Для всех способов мощения, разметка и подготовка основы является общей.

Подготовка основания для укладки плитки

  • На выбранной территории определяется сток воды. Вода должна уходить в дренажные колодцы или на газоны. Уклон делается продольным, поперечным, продольно-поперечным, но не менее 5 мм на метр.
  • На краях будущей площадки забить колья.
  • Площадку выровнять. Убрать кочки и засыпать ямки.
  • Выровнять землю граблями.
  • Если грунт мягкий, надо увлажнить водой из шланга и утрамбовать трамбовкой.

Как плитку класть

Для этого нужно определиться с нагрузкой на будущую мощеную поверхность. Способы укладки плитки как раз от этого и зависят.

Укладка плитки тротуарной для пешеходных дорожек и площадок с небольшой нагрузкой

Обратите внимание, что при небольших нагрузках, укладка плитки производится на песчаное основание.

  • На подготовленную поверхность насыпать песок 5-15 см толщиной.
  • Разровнять песок согласно необходимого уклона для стока воды.
  • Пролить слой песка из шланга или лейки.
  • Утрамбовать ручной трамбовкой.
  • Установить бордюры на жидкий раствор М100. При необходимости под бордюр выкопать траншею требуемой глубины.
  • Борта бордюра пролить раствором и засыпать песком.
  • Уложить плитку в соответствии с рисунком и зазорами в 2-3 мм.
  • Резиновой киянкой выровнять поверхность дорожки. В случае необходимости, аккуратно достать один или несколько плиток и подсыпать песок. Уклон контролировать уровнем.
  • Зазоры между плитами засыпать просеянным песком с помощью щетки.
  • Излишки песка смыть слабой струей воды так, чтобы песок не вымывался из швов.
Укладка плитки тротуарной для стоянки легкового транспорта

Будьте внимательны в том, что для парковки легкового транспорта, укладка плитки производится на щебеночное основание.

  • На поверхность площадки насыпать щебень слоем 10-20 см и разровнять с уклоном по уровню.
  • Утрамбовать щебень ручной трамбовкой.
  • На жидкий раствор М100 установить бордюры. Если нужно, то бордюры можно заглубить.
  • Борта бордюра пролить раствором и заполнить песком.
  • Насыпать и разровнять сухую цементно-песчаную смесь слоем 5-10 см. Если грунты слабые, то уложите дорожную сетку.
  • Уложите плитку тротуарную в соответствии с рисунком и зазорами 2-3 мм.
  • Резиновой киянкой выровняйте поверхность. При необходимости подсыпьте сухую смесь, сняв одну или несколько плиток.
  • Пролейте мощеную поверхность большим количеством воды.
  • Заполните швы сухой смесью.
  • Повторно пролейте поверхность с осторожностью и следите, чтобы вода не вымывала смесь из швов.
  • Очистите поверхность от излишков раствора. Все швы должны быть заполнены смесью.
Укладка плитки тротуарной для отмосток и площадок с большой нагрузкой от автотранспорта

В таких случаях укладка плитки производится на бетонное основание.

  • На подготовленную поверхность площадки насыпать щебень слоем 10-15 см и разровнять в согласно уклона по уровню.
  • Утрамбовать щебень трамбовкой.
  • По границе участка установить опалубку из досок не менее 40 мм, закрепив их кольями через 60-100 см.
  • Уложить бетон слоем 5-15 см. Если площади большие, нужно оставлять температурные швы шириной не менее 0.5 см через каждые 3 м для предотвращения от растрескивания в зимний период. На слабых грунтах делают армирование. Тогда сначала надо уложить бетон слоем 3 см, затем дорожную сетку и залить все бетоном до необходимого уровня.
  • Установить бордюры на жидкий раствор М100. Опалубку можно не снимать.
  • Борта бордюра залить залить раствором и заполнить песком.
  • Укладка плитки производится на цементно-песчаную стяжку толщиной 1-3 см с необходимым уклоном. Поверхность бетона перед этим надо увлажнить.
  • Заполнить температурные швы эластичным наполнителем.
  • Швы плитки аккуратно залить раствором или затиркой. Раствор не должен попадать на плитку. Если раствор попал на плитку — убрать.



На фото водостоки, уложенные с уклоном для отвода дождевых осадков и предотвращения плитки от разрушения.



Укладывать плитку можно по-разному, пользуясь доборными элементами и схемой укладки.

Укладка плитки изготовленной способом вибропрессования

На площадках, где укладывается тротуарная плитка, несущий слой должен быть ровным, прочным и устойчивым к деформациям. Подготовка основания общепринята и должна быть с согласованной разметкой.

Способов мощения плитки есть несколько. Они зависят от условий дальнейшей эксплуатации мощеной поверхности. На чертежах ниже показаны способы мощения по данной теме.



Согласно техническим требованиям на поверхности укладки должен быть создан и продольный и поперечный уклон от 2.5 % до 4 %.

При укладке плитки надо соблюдать ширину швов между плитками 3-5 мм. Для получения ровных швов нужно иметь натянутый в продольном и поперечном направлении шнур.

Плитку надо брать из разных упаковок, чтобы избежать однообразной насыщенности цвета.

Плитка утрамбовывается только в сухом виде и только с помощью специального устройства.

Швы после мощения заполняются некрупным песком.

При рекомендованном способе укладки срок службы плитки изготовленной методом вибропрессования доходит до 30 лет.

Плитка стойкая к выцветанию. Оживить плитку при длительной эксплуатации помогает гидрофобизатор Типлом М, который придает ей эффект мокрого камня. Гидрофобизатор проникает вглубь слоев поверхности плитки и придает ей свойства отталкивать грязь и воду. Не будет на поверхности и высола.

Не нужно бояться появления высола на поверхности мощения. Высол создается путем химического соединения солей в составе бетонной смеси и воды. Появляется гидроокись кальция или просто известь. После дождей появляется белая окраска на плитке и дизайн поверхности плитки утрачивается.

Налет держится на плитке до 6 месяцев, пока внутренние поры плитки набирают прочность и постепенно закрываются. Затем поры закупориваются и высол исчезает.

Виброцементную плитку высоко ценят покупатели за ее прочность, устойчивость к механическим повреждениям и длительный срок эксплуатации.

Схемы укладки тротуарной плитки

Осваивая участок на даче своими руками и придавая ему правильно оформленный дизайн с дорожками, владелец получает просто эстетическое удовольствие. Чтобы создать комфорт и оригинальность в дизайнерском оформлении рисунка на поверхности мощения, предлагаются для рассмотрения и выбора схемы укладки плитки.

Некоторые схемы имеют свои определенные названия: кирпичик, старый город, брусчатка, ромб, классико, квадрат, катушка.







































Обратите внимание на продукцию завода по производству вибропрессованной бетонной тротуарной плитки  Stellard. Плитка высочайшего качества с известной торговой маркой.

Видео о том, как уложить тротуарную плитку своими руками

Посмотрите, как правильно уложить плитку, сделать бордюр и слив.

Преображайте свой дачный участок с помощью мощения пешеходных дорожек тротуарной плиткой.

Изготовление тротуарной плитки своими руками. Пошаговая инструкция

Брусчатка – весьма востребованный строительный материал. Однако, натуральный камень довольно дорог, поскольку его сложно обрабатывать. Поэтому часто природный минерал заменяются искусственным камнем на основе цементных связующих. Такой материал чаще называют просто тротуарной плиткой. Купить ее можно во многих местах, например тротуарная плитка производитель /mos-bruschatka.ru отличается привлекательной ценой и хорошим качеством.

А можно сделать тротуарную плитку своими руками. Её настолько просто изготовить, что этим способен заняться практически каждый, что некоторые и делают, изготавливая плитку из искусственного камня, в том числе и на продажу.

Для этого нужно лишь помещение, типа сарая или гаража, и простейший вибростол. Хорошо иметь такую роскошь, как бетономешалка, но лопата с корытом тоже подойдут. Исходное сырьё – цемент, песок, пластификатор, а при необходимости, краситель.

Компоненты для изготовления тротуарной плитки.

Важнейшая присадка в составе рецептуры тротуарной плитки – пластификатор. Он оказывает следующее влияние на технологический процесс и качество конечного продукта:

• исключает растрескивание плитки при высыхании;

• увеличивает пластичность и предотвращает расслаивание цементной смеси;

• повышает морозостойкость и прочность готовой плитки;

• придаёт изделию некоторые водоотталкивающие свойства.

Кроме того, с пластифицированной смесью иногда можно работать без вибростола.

Бетонный состав для тротуарной плитки

Эти добавки, как правило, есть в продаже у компаний, специализирующихся на поставках сырья для производства железобетонных конструкций. Наиболее известные марки пластификаторов для бетонов – «Суперпаласт С-3» или китайские марок A, B или C. Но вместо промышленных препаратов вполне подойдут некоторые моющие вещества. Например, дешёвое жидкое мыло, продающееся в хозяйственных магазинах канистрами по 5 литров, измельчённое хозяйственное мыло, шампунь или жидкость для мытья посуды.

Часто применяют одно из следующих веществ, количество дано на 12 кг цемента (ведро):

• 2 ст. л. (с горкой) стирального порошка,

• 2 ст. л. жидкого мыла;

• 2 ч. л. жидкость для мытья посуды.

Неплохо в качестве пластификатора работает гашёная известь. Её пропорции выбираются ориентировочно из расчёта 1 часть на 6 частей цемента, но оптимальное соотношение предпочтительно подбирать экспериментальным путём. Такая присадка предохраняет изделия от растрескивания, делает их гладкими, ровными, устойчивыми к резким температурным перепадам. Следует, однако, учесть, что известь несовместима с другими видами пластификаторов.

Тротуарная плитка

Существуют также полу мистические присадки, типа яичного белка, использовавшиеся якобы древними строителями при строительстве сооружений, обладающих особой прочностью. Сейчас это не применяется, но никто не запрещает поэкспериментировать, если имеется такое желание.

Формы для заливки тротуарной плитки.

Их можно приобрести в магазине. Вот ориентировочная долговечность форм по количеству отливок в зависимости от материала, из которого они сделаны:

• полиуретан – до 100;

• пластик – до 250;

• резина – до 500.

Примечание: несмотря на быструю изнашиваемость, полиуретан хорош тем, что легко формуется, поэтому дизайнерам, создающим собственные изделия он наиболее интересен. А двухкомпонентные полиуретановые составы сейчас приобрести не проблема. Но не стоит забывать, что для отливки достаточного количества плитки понадобится не один десяток одинаковых форм, в противном случае этот процесс затянется весьма надолго.

Формы для тротуарной плитки

Перед заливкой цементной смеси формы желательно смазать, чтобы застывшая отливка из них легче вытаскивалась. Специальная эмульсия для этих целей встречается в продаже, но её проще приготовить самостоятельно в соответствии со следующей рецептурой:

• 3 литра подогретой воды;

• стакан моторного масла или отработки;

• 50-60 мл жидкого мыла.

Хорошо размешанное средство наносится кисточкой тонким слоем на внутреннюю поверхность формы, стараясь не допускать лужиц на её дне.

Ориентировочные рецептуры для тротуарной плитки.

Компоненты простейшего раствора:

• песок – 30 кг;

• пластификатор – 100 г;

• портландцемент не ниже М–500 – 15 кг;

• вода примерно половина объёма цемента.

Раствор с использованием гранитной крошки:

• портландцемент не ниже М–500 – 10 кг;

• песок – 15 кг;

• мелкий гранитный щебень – 15 кг;

• пластификатор – 100 г;

• вода до половины от объёма цемента.

Вместо гранита вполне подойдёт мелкий гравий. Кроме указанных компонентов возможно добавление до 1 кг/м3 раствора специальных упрочняющих полиамидных, базальтовых или стеклянных волокон, используемых при изготовлении пенофибробетона. Окрашенную плитку получают добавлением пигментов, согласно инструкции на конкретный вид красителя. Для получения равномерной окраски раствор нужно тщательно перемешивать.

Отливка тротуарной плитки своими руками. Пошаговая инструкция.

Сначала формы заливают до половины, затем 3-5 мин уплотняют на вибростоле. Это нужно для того, чтоб нижняя – лицевая сторона плитки хорошо пролилась, и на ней не осталось раковин от возможных пузырьков воздуха. Во время работы вибростола раствор доливают до верха.

Залитые формы перемещают на предварительно подготовленную ровную поверхность, накрывают плёнкой и оставляют минимум на пару суток. После затвердевания плитку вынимают из формы и последующие 10 дней хранят под плёнкой. Далее, для того, чтоб она набрала прочность, выдерживают на открытом воздухе не менее месяца.

При желании ещё более повысить прочность, плитку армируют железной решёткой, укладываемой в форму перед заливкой. Кроме того, существует процесс железнения, увеличивающий поверхностную твёрдость, для чего ещё не просохшую, но уже затвердевшую плитку посыпают сухим портландцементом и равномерно затирают.

Изготовление тротуарной плитки (брусчатки), весь процеcc на видео.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
ЮК «Эгида-Сочи» - недвижимость.

Наш принцип – Ваша правовая безопасность и совместный успех!

2020 © Все права защищены.
